Nummeringen af maskinens enkelte dele refererer til illustrationen på illustrationssiden.
Klap venligst foldesiden med illustration af maskinen ud og lad denen side vare foldet ud, mens du laeser betjeningsvejledningen.
1 Gevind ekstrahandtag (3x)
2 Spindellas
3 Start-stop-kontakt
4 Ekstrahandtag
5 Slibespindel
6 Beskyteltessskaerm
7 Justeringsskrue
8 Spændegreb
9 Holdeflange med O-ring
10 Skrub-/skæreskive
11 Spændemøtrik
12 Lynspaendemotrik SDS-clic
13 Klemmeskrue
14 Kode for beskyttesesskaem
15 Beskyteltesskærm for kopsten
16 Kopsten
17 Tapnøgle til spændemøtrik
18 Händbeskytelse
19 Afstandsskiver
20 Gummibagskive
21 Slideblad
22 Rund møtrik
23 Kopbørste
24 Diamantskaereskive
25 Forigsslaede med beskyttelsesskaerm og studs til opsugning*
26 Greblas
27 Greb
28 Skaerstandander
- Tilbehør, som er illustrreret og beskrevet i brugsvejledningen, er/DD ke altid indeholdt i leveringen!

sikkerheds skyld

Sikkert arbejde med maskinen forudsætter, at brugsvejledningen og sikkerhedsforskrifterne læses welt igennem og anvisiningerne overholds,forall den tages i drug.Desuden skal de generelle
sikkerhedsforskrifter i vedlagte hæfte overholds. Fæ en sagkyndig person til at vise Dem, hvordan maskinen fungerer, for den benytttes Forste gang.
■Brug beskyttelsesebriller og horevaern.
■ Brug af sikkerhedsmæessige grunde øgså yderligere sikkerhedsdustyr som f.eks. beskytteseshandsker, fast fodj, hjelm og forklæde.
Stov, der opstär under arbejdet, kan vare sundhedsfarligt, brændbart aller eksplosivt. Det er forskrift at bruge egnet beskyttelsesvarn.
For eksempel: Nogle stovarter kan vare kræftfremkaldende. Brug egnet stv-/spanop-sugning og bær stovbeskyttelsesemase.
■ Letmetalstov kan brænde aller eksplodere. Sorg for at arbejdspladsen altid er ren, da en blanding af forskellige materialer er saerlig far-lig.
Hvis strømktablet beskadiges eller skæres over under arbejdet, mA kablet ikke berøres. Træk straks netstikket ud. Benyt aldrig maskinen, hvis kablet er beskadiget.
■Maskiner, som benytttes ude i det fri, tilsluttes via et HFI-relæ med max. 30 mA udlo-sn-ingstrøm. Brug ikke maskinen,ningar.
Hold altid maskinen fast med begge hænder og sorg for at stå sikkert under arbejdet.
■Sikre emnet. Et emne holds bedre fast med spændeanordninger erer skruestik end med händen.
Ledningen skal altid fores bagud fra maskinen.
■Sluk altid for maskinen og vent til maskinen stared helt stille, for den lægges fra.
■ I tilfælde af strømsvigt aller hvis netstikket trækkes ud, abnes start-stop-kontakt straks og brings i off-position (slukket). Dette forhindreren ukontrolleret genindkobling.
■ Maskinen må kun benytttes til tørskæring/torslibning.
Ekstrahandtaget skal vare monteret, nar der arbejdes med maskinen.
Hold altid el-værktøj med isolerede handgrep, his der udfores arbejde, hvor indsatsværktoget kan komme til at ramme en skjult ledning ell er værktogets eget kabel. Kontakt med en spændingsforende ledning kan sætte maskinens metaldele under spænding, hvilket kan fore til elektrisk stød.
Anvend egnede sogeinstrumenter til at finde frem til skjulte forsyningsledninger, aller kontakt det lokale forsyningssselskab. Kontakt med elektriske ledninger kan fore til brand og elektrisk stod. Beskadigelse af en gasledning kan fore til eksplosion. Brud pa et vandrør kan fore til materiel skade eller elektrisk stod.
■ Beskyttelsesskaermen 6 skal vare monteret, nar der arbejdes med skrub- eller skareskiver. Handbeskyttelsen 18 (tilbehør) skal monteres, nar der arbejdes med gummibagskiven 20 eller kopbørsten 23/skivebørsten/lamelslibeskiven.
■ Brug en specialstøvsuger til opsugning af stov, Near der slipes i sten. Støvsugeren skal vare godkendt til opsugning af stenstov. Der skal benyttes en f-ringsslaede i forbindelse med skæring af sten.
■Asbestholdige materialer mä ikke bearejdes.
■ Benyt kun slibeveerktoj, hvis tilladte omdrejningstal er mindst lige sa hjt som maskinens omdrejningstal i ubelastet stand.
- Slibeaverktoj skal kontrolleres foribrugtagning. Slibeaverktoj skal vare monteret korrekt og skal kinne drejes. Slibeaverktoj skal provekores i ubelastet tilstand i mindst 30 sekunder. Beskadiget, uregelmaessigt rundt eller vibrerende slibeaverktoj ma违法犯罪
Slibeveerktj kal beskyttes mod slag, stod og fedt.
■ Maskinen skal altid vare tændt, nar den fores hen til pladen.
Hold hænderne væk fra roterende slibevarktj.
Vær opmaerkoms pa drejeretningen. Maskinen skal altid holdes saledes, at gnister og slibestov flyver væk fra kroppen.
■ Gnistregn opstår ved slibning af metal. Vær opmaerk som på, at personer ikkekommen til skade. På grund af brandfare ma brændbare materialer ikke opbevares iærheden (gnistregnområde).
■ Pas pà i forbindelse med opsldsning af f.eks.
bærende vægge: Se henvisninger mht. statik.
En blokering af skareskiven forer til et rykagigt, farligt tilbageslag af maskinen. I dette tilfaelde slukkes maskinen med det samme.
■ Sibeskivernes mal skal overholds. Hullets diameter skal.uden slør passer til holdeflangen 9. Der ma ikke benyttes reduktionsstykker eller adaptere.
■ Skareskiver må aldrig benyttes til skrubslib- ning. Skareskiver må ikke udsættes for tryk fra sider.
■Fabrikantens anvisninger mht. montering og drug af slibeværktøj skal overholds.
Pas pa! Værktøj het er et afterløb after slukning af maskinen.
■ Maskinen må ikke fastspændes i et skruestik.
Lad aldrig bo: n anvende donne maskine.
■ Bosch kan kun sikre en korrekt fonction, hvis der benyttes originalt tilbehør.
Maskinen er beregnet til at gennemskare, skrubbe og børste metal- og stenmaterialer uden brug af vand. Det er forskrift at benytte en foringslaede, nar der skares i sten.
Oplysninger om statik
Slidser i baerende vægge skal overholde bestemmelserne i standarden DIN 1053 del 1 aller specielle krav, som gælder i det enkelte land.
Disse forskritter skal overholds. Sporg den ansvarlige statiker, arkitekt aller byggeledelse til rads, for arbejdet pabegyndes.

Montering af beskyttelsesskaerme
Træk stikket ud, før der arbejdes på maskinen.
■ Beskyteltesskærmen 6 skal vare monteret, nar der arbejdes med skrub- eller skæreskiver.
Beskyttelsesskaerm med klemmeskrue
Koden for beskyttesesskaern 14 på beskytttesesskaernen 6 sikrer, at maskinen kun kan forsynes med en beskyttesesskaern, som passer til maskinen.
Lösneevt.klemmeskruen13.
Anbring beskyttelsesskaermen 6 med koden for beskyttelsesskaerm 14 i kodenoten pa spindelhalsen og drej den i den onskede position (arbejdssposition).
Den lukkede side på beskyttelsesskaermen 6 skal altid vende hen imod brugeren.
Spænd klemmeskruen 13 fast.
Beskyttelsesskærm med hurtiglukning

Beskyttelsesskaermen er konstrueret, sa den passer til spindelhalsens diameter. Lassens spendekraft kan lnses aller spandes med justeringsskruen 7 after behov. Sorg altid for at beskyttelsesskaermen 6 sidder rigtigt på spindelhalsen.
Aben spendearmen 8.
Anbring beskyttessskærmen 6 på værktøjets spindelhals og drej den i den rigtige position (arbejdssposition).
Beskyttelsesskaermen 6 klemmes fast ved at lukke spændearmen 8.
Den lukkede side på beskyttesesskaernen 6 skal altid vende hen imod brugeren.
Ekstrahändtag
Ekstrahandtaget skal vare monteret, nar der arbejdes med maskinen.
Skru ekstrahandtaget 4 fast på maskinens hoved afhängigt af det arbejde, som skal udfores.
Vibrationsdæmpende ekstrahändtag
VIBRATION CONTROL
Det vibrationsdæmpende ekstrahandgreb gör det muligt at udføre et behageligt og sikkert arbejde med et lavt vibrationsniveau.

Foretag ingen form for ændringer på ekstrahåndgrebet.
Brug/DDekstrahandgrebet, hvis det er beskadi get.
Handbeskytse
Handbeskyttelsen 18 (tilbehør) skal monteres,\ när der arbejdes med gummibagskiven 20 aller\ kopbørsten 23/skivebørsten/lamelslibeskiven.\ Handbeskyttelsen 18 fastgøres med ekstrahandtaget 4.
Montering af slibeværktj
Træk stikket ud, før der arbejdes pa maskinen.

Benyt kun slibeveerktoj, hvis tilladte omdrejningstal er mindst lige sa hoot som maskinens omdrejningstal i ubelastet stand.
Skrub- og skæreskiver bliver meget varme, när de er i brug; de ma Först berøres, när de er kolet helt af.
■Rengør nibespindlen og de dele, som skal monteres. Slibeveerktj spændes og lønses ved at indstille nibespindlen 5 med spindellåsen 2.
Spindellåsen 2 mA kun aktiveres, nr slitespindlen stå stille!
Skrub-/skaereskive
Sibeskivernes mal skal overholds. Hullets diameter skal uten slor passe til holdeflangen 9. Der ma ikke benyttes reduktionststykker eller adaptere.
Hvis der benyttes en diamantskareskive, skal man vare opmaerksom pa, at drejeretningspilen pa diamantskareskiven og maskinens drejeretting (drejerettingspil pa maskinens hoved) stemmer overens.
Montering, se billedsiden.
Skru spændemøtrikken 11 pa og spænd den med en tapnøgle (se afsnit „Lynspændemøtrik").

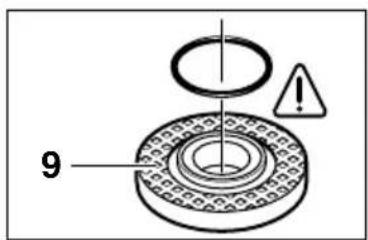

Holdeflangen 9 er forsynet med en O-ring imidtermanten (kunststofdel).
O-ringen skal erstattes, hvis den mangler aller er beskadiget (Bestill.-nr. 1600 210 039), for holdeflangen 9 monteres.

När slibeværktøjet er monteret, kontrolleres det for korrekt montering og omdet kan bevæges frit, För maskinen tændes.
Lamelslibeskive
Tag eventuelt beskyttelseskappen 6 af og montér handbeskyttelsen 18 afhängigt af arbejdets art. Anbring den specielle holdeflange 9 (tilbehør, Bestill.-nr. 2 605 703 028) og lamelslibeskiven på slibespindlen 5. Skru spændemotrikken 11 pa og spænd den med tapnøglen.
Gummibagskive 20
Tag eventuelt beskyttelseskappen 6 af og montér handbeskyttelsen 18 afhängigt af arbejdets art.
Skru den runde møtrik 22 på og spænd den med tapnøglen.
Kopbørste 23/skivebørste
Tag eventuelt beskyttelseskappen 6 af og monterhandbeskyttelsen 18 afhengigt af arbejdets art. Slibeveerktoget skal skrues sa meget pa sibespindlen 5, at det ligger fast op mod holdeflangen. Værktoget spændes med en gaffelnøgle.
Kopsten

Der skal benyttes en speciel beskyttessesskarm 15, nár der arbejdes med kopsten.
Kopstenen 16 mä ikke rage mere ud af beskyttelssesskærmen 15 end nødvendigt.
Indstil beskyttelsesskaermen 15 pa dette mal.
Montering, se billedsiden.
Skru spændemøtrikken 11 på og spænd det hele fast med en passende forkroplet vinkeltapnøgle 17.

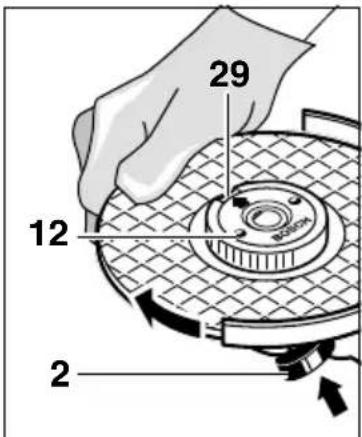

Lynspændemøtrik SDS-clip
Lynspændemøtrikken 12 (tilbehør) kan benytttes i stedet for spændemøtrikken 11. Slibeveerktøj kan monteres uten brug af værktøj.
Lynspændemøtrikken 12 mA kun benyttes til skrub- og skæreskiver.
Benyt kun fejlfrie, ubeskadigede lynspendemotrikker 12.
Skriftsiden på slibeskiven skal altid vende opad,\ när slibeskiven monteres; pilen skal pege hen\ imod indeksmærket 29.

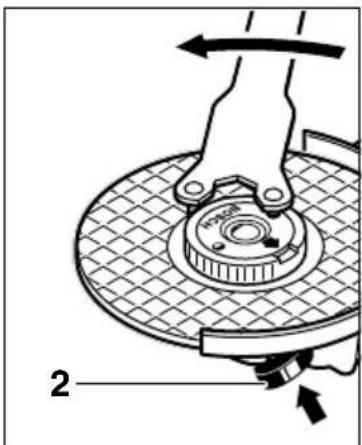

Fastlas nibespindlen med spindellasen 2. Spend lynspendemotrikkenved at dreje nibeskiven kraftigt til hore.

En korrekt fastgjort ubeskadiget lynspændemotrik lnses ved at dreje yderringen til venstre.
Lösne aldrig en
fastsiddende lyn
spændemotrik med
en tang. Brug altid
en tapnøgle. An
bring tapnøglen som
vist på billedet.
Tilladte slibeværktøjer
Det er muligt at benyitte alt det slibeveerktog, der er nævnt i/DDne betjeningsvejledning.
Det tilladte omdrejningstal [/min] aller omfangs-hastighed [m/s] for de benyttede slibevarktjoer skal mindst svare til angivelserne i tabellen.
Læs og overhold derfor altid det/den tilladte omdrejningstal/omfangshastighed pa slibe-værktøjets etiket.
| maks. [mm] [mm] | d [/min] [m/s] | ||||
| D | b | ||||
| b D | 180 | 8 | 22,2 | 8 500 | 80 |
| 230 | 8 | 22,2 | 6 500 | 80 | |
| D | 180 | - | - | 8 500 | 80 |
| 230 | - | - | 6 500 | 80 | |
| b D | 100 | 30 M | 14 8 500 | 0 45 | |
Ibrugtagning
Kontroller netspændingen: Strømkildens spænding skal svare til angivelsene på maskinen typeskilt. Maskinen til 230 V kan øgså tilsluttes 220 V.
Start og stop
Maskinen tændes ved at skubbe start-stop-kontakten 3 frem og trykke på den.
Maskinen tændes ved at skubbe start-stop-kontakten 3 frem og trykke på den.
Maskinen slukkes ved at slippe start-stop-kontakten 3.

Provekorsel!
Slibevärktj skal altid kontrolleres, För det tages i brug. Slibevärktjot skal vare korrekt monteret og skal kinne rotere frit. Provekørslen skal vare mindst 30 sekunder uden belastning. Beskadigede, ikke runde eller vibrerende slibevärktj ma ikke benyttes.

Startstrømsbegrænser (Type J)
Værktjets blode opstart gør det muligt at arbejde med en sikring pa 16 A.

En maskine Eden startstromsbegraensning skal have en yderligere sikring (min. en traeg sikring pa 16 A).
Arbejdshenvisninger
Arbejdsstykket skal spændes fast, hvis det/DD icke ligger sikkert som ffolge af sin egenvægt.
■ Maskinen pågressive belastes i et sändant om-fang, at den stopper.
■ Skrub- og skæreskiver bliver meget varme, när de er i brug; de mä Först berøres, när de er kølet helt af.
Skrubslibning

Arbejdsvinkler pà 30^ - 40^ giver det bedste skrubberesultat. Bevæg maskinen frem og tilbage med jævnt tryk. Derved bliver emnet ikke for varmt, misfarvning undgås og maskinen afterlader igen riller pà emnet.

Benyt aldrig skæreskiver til skrubning.
Lamelslibeskive
Lamelslibeskiver (tilbehør) kan øgså benytttes til at bearbejde bolgede overflader og profiler (konturslibning).
Lamelslibeskiver har vAESentlig hojere standtider end slideblade, lavere stojniveau og lavere libetemperaturer.

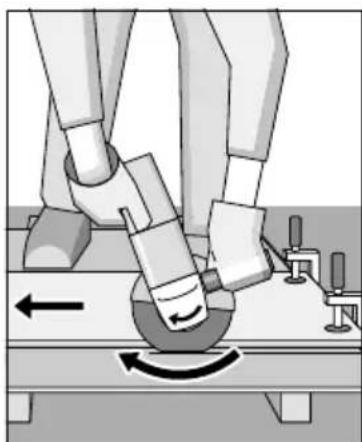

Skåring

Under skarearbejdet ma værktoget ikke udsættes for tryk, ikke komme til at sidde i klemme, ikke oscillere. Desuden skal værktoget fremføres med et jævnt tryk, som passer til det materiale, som skal bearjedes.
ForsogIkkeatbremseudlobende skareskivervedattrykke demp siden.

Vigtigt er skaereret-ningen.
Maskinen skal altid arbejde i modlob; bevæg derfor ikke maskinen i den modsatte retning! Dette kan medføre, at dettrykkes ukontrolletret ud af snittet.

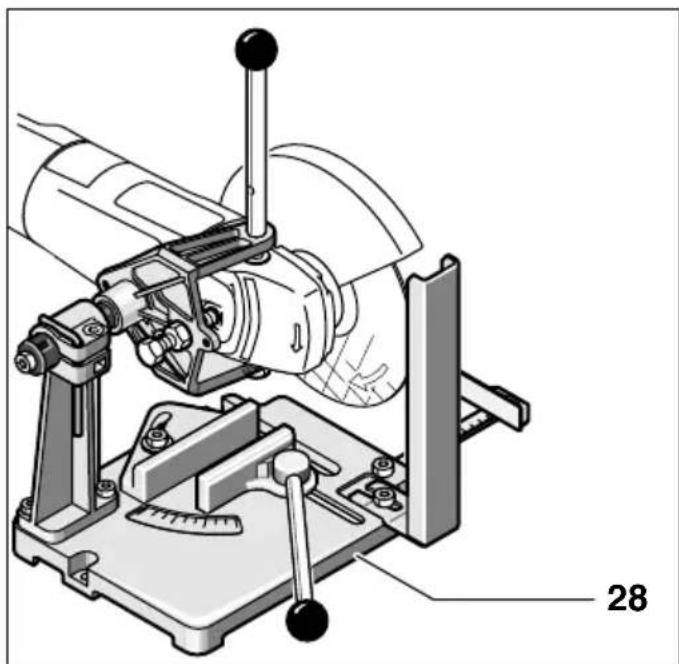

Skærestander
Skærestanderen 28 (tilbehør) bruges til at skære emner på langs i en vinkel fra 0 til 45^ .
Sikkerheds- og arbejdsforskrifterne i den pagel-dende betjeningsvejledning til skarestanderen skal overholds noje. Brug kun originale Bosch skarestandere.

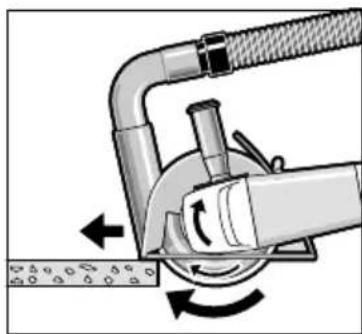

Skæring i sten
■ Maskinen mä kun benyttes til tørskæring/torslibning.


Brug helst en diamant-skaereskive.
Fordingssladen 25
skal benyttes med en speciel opsugningsbeskyttesesskaerm,
sakiven畸形 kan beskadiges.
Stovopsugningen skal altid vare taendt, nar maskinen er i brug. Desuden skal der bares beskyt-telsesmaske.

Stovsugen skal vare godkendt til opsugning af stenstov.
Bosch tilbyder eg-nede stovsugere.
Tænd for maskinen og anbring den forreste del af foringslaeden pa emnet.
Før maskinen frem med jævnt tryk passende til det materiale, som skal bearbejdes (fig.).
När der skæres i meget hårde materialer som f.eks. beton med et stort kieseindhold, kan diamantskaereskiven blive for varm og derved beskadiges. En gnistkrans, som lober med diamantskaereskiven, er et tydeligt tegn herpa.
Afbryd i dette tilfælde skærearbejdet og afkøl diamantskaereskiven i kort tid ved ubelastet omdrejningstal.
Et mærkbart langsommere arbejdsskridt og en gnistkrans er tegn pa, at diamantskæreskiven er uskarp. Diamantskæreskiven slibes igen ved at kore den i porost materiale (kalksandsten) i korte bevægelser.

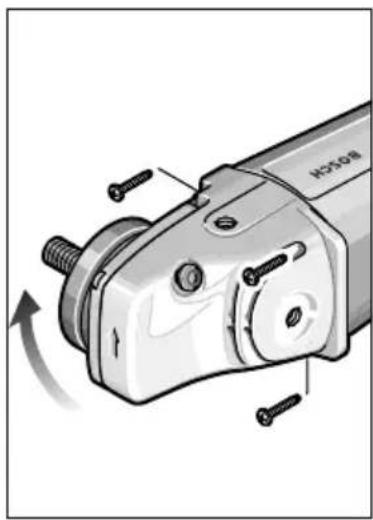

Drej maskinens hoved
Træk stikket ud, for der arbejdes pa maskinen.

Maskinens hoved kan drejes hen mod maskinens hus i 90^ -skridt. Dette gorg det muligt at bringe start-stop-kontakten i en practisk handeringsposition, hvisd der skulle blive drug for det; f.eks. til skarearbejde med foringsslaede 25/ skarestander 28 (tilbehor) ell er til venstrehandede.
Drej de fire skruer helt ud.
Drej maskinens hoved forsigtigt i den nye position Eden at den tages af huset.
Drej skruerne i gen og spænd dem fast.

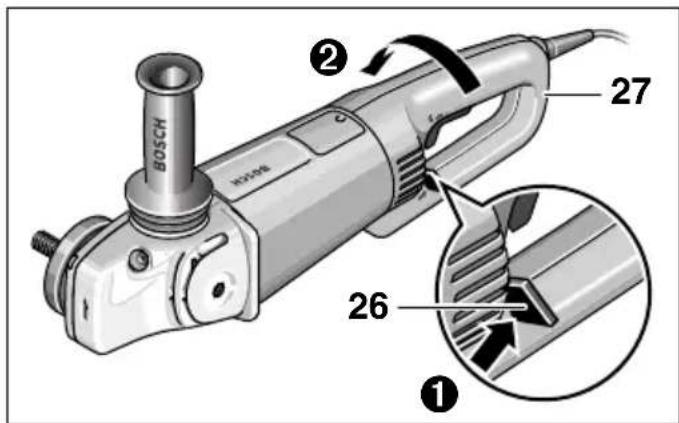

Drej grebet (GWS 24/26-180/230 (J)B)

Grebet 27 kan drejes 90^ til højre eller venstre i forhold til motorhuset. Dette gør det muligt at stille start-stop-kontakten i en særlig practisk position, nar særligt arbejde skal udfores; f.eks. til skæring med føringsskinne/skærestander (tilbehør) og til venstrehändede.
Træk greblasen 26 kraftigt i pilens retning (0) og drej samtidigt grebet 27 i den ønskede position (2), indtil det falder i hak. På billeddet er grebet 27 drejet 90^ .

Greblas 26 og start-stop-kontakt 3 har en sikkerhedslas.
Maskinen kan/DDke taendes, sa Ienge grebet 27 ikke er faldet i hak i en af de tre mullige positioner.
Grebet 27 kan/DD, narr stop-kontakten 3 er fastlast.
Træk stikket ud, for der arbejdes pa maskinen.

Maskine og ventilationshuller skal altid holds rene for at sikre et godt og sikkert arbejde.

Ved ekstreme brugsbetingelser kan der affsætte sig elektrisk ledende stov inde i maskinen i forbindelse med bearbejdning af metaller. Maskinens beskyttelsesisolering kan forringes. I sādanne tilfælde anbefales det at benyte et stationært udsugningsanlaeg, hyppig udblæsning af ventilationsabningerne og forankobling af et HFI-relæ.
Skulle maskinen trods omhyggelig fabrikation og kontrol engang holde op med at fungere, skal reparationen udfores af et autoriseret servicevorksted for Bosch elektrovarktj.
Det 10-cifrede bestill.nr. på maskinen skal altid angives ved forespørgsler og bestilling af reservedele!
Miljobeskytse

Genbrug af rastoffer i stedet for bortskaffelse af affald
Maskine, tilbehör og emballage skal genbruges på en miljøvenlig mäde.
Denne vejledning er skrevet på klorfrit genbrugspapir.
Kunststoffe er markeret for at garantere en rensorteret recycling.
Stoj-/vibrationsinformation
Maskinens A-vurderede stojniveau er typisk: Lydtrykniveau 90 dB (A), lydeffektniveau 103 dB (A). Brug horeværn.
Det vægtede accelerationsniveau er typisk 5,5m / s^2
När det vibrationsdæmpende ekstrahändtag benyttes, er hand-arm-vibrationen på ekstrahändtaget typisk under 2,5m / s^2
Kundeservice og kunderadgivning
Kundeservice besvarer dine sporgsmål vedr. reparation og vedligeholdelse af dit produit samtreservedele. Reservedelstegninger og informationer om reservationele findes øgsa under:
www.bosch-pt.com
Bosch kundeservice-team vil性和 hjelpe dig med at besvare sporgsmål vedr. kob, anvendelse og indstilling afprodukter og tilbehør.
Dansk
Vi erklærer under almindeligt ansvar, at dette produit er i overensstemmelse med følgende standarder eller normative dokumenter: EN 50 144 i henhold til bestemmelserne i direktive verne 89/336/EØF og 98/37/EF.
Ret tilændringer forbeholds
Tekniska data
| Vinkelslipmaskin GWS 21-180 H Professional | GWS 21-230 H Professional | GWS 24-180 B Professional | |
| Artikelnummer 0 601 851 0.. 0 601 852 0.. 0 601 | 853 0.. | ||
| Med startström- begränsning | GWS 21-180 JH Professional | GWS 21-230 JH Professional | GWS 24-180 JB Professional |
| Artikelnummer 0 601 851 9.. 0 601 852 9.. 0 601 | 853 9.. | ||
| Upptagen | |||
| märkeffekt* [W] 2 100 2 100 2 400 | |||
| Avgiven effekt [W] 1 350 1 350 1 700 | |||
| Tomgängsvarvital [r/min] 8 500 6 500 8 500 | |||
| Slipskivs-Ø, max. [mm] 180 230 180 | |||
| Slipspindelgänga M 14 M 14 M 14 | |||
| Vikt utan | |||
| nätsladd, ca. [kg] 4,3 | 4,3 | 5,1 | |
| Skyddsklass | / II | / II | / II |
| Vinkelslipmaskin GWS 24-180 H Professional | GWS 24-230 B Professional | GWS 24-230 H Professional | |
| Artikelnummer 0 601 853 4.. 0 601 854 0.. 0 601 | 854 4.. | ||
| Med startström- begränsning | GWS 24-230 JB Professional | GWS 24-230 JH Professional | |
| Artikelnummer | 0 601 854 9.. 0 601 | 854 5.. | |
| Upptagen | |||
| märkeffekt* [W] 2 400 2 400 2 400 | |||
| Avgiven effekt [W] 1 700 1 700 1 700 | |||
| Tomgängsvarvital [r/min] 8 500 6 500 6 500 | |||
| Slipskivs-Ø, max. [mm] 180 230 230 | |||
| Slipspindelgänga M 14 M 14 M 14 | |||
| Vikt utan | |||
| nätsladd, ca. [kg] 5,1 | 5,1 | 5,1 | |
| Skyddsklass | / II | / II | / II |
| Vinkelslipmaskin GWS 26-180 B Professional | GWS 26-180 H Professional | GWS 26-230 B Professional | GWS 26-230 H Professional |
| Artikelnummer 0 601 855 0.. 0 601 855 4.. 0 601 | 856 0.. 0 601 856 4.. | ||
| Med startström- begränsning | GWS 26-180 JB Professional | GWS 26-230 JB Professional | |
| Artikelnummer 0 601 855 9.. | 0 601 856 9.. 0 601 856 5.. | ||
| Upptagen | |||
| märkeffekt* [W] 2 600 2 600 2 600 2 600 | |||
| Avgiven effekt [W] 1 800 1 800 1 800 1 800 | |||
| Tomgängsvarvital [r/min] 8 500 8 500 6 500 6 500 | |||
| Slipskivs-Ø, max. [mm] 180 180 230 230 | |||
| Slipspindelgänga M 14 M 14 M 14 | |||
| Vikt utan | |||
| nätsladd, ca. [kg] | 5,1 | 5,1 | 5,1 |
| Skyddsklass | / II | / II | / II |
Maskinens komponenter Sakerhetsatgander
Numeratorng an komponenterna hanvisar till illustration pa grafiksida.
Hänvisningar till statisk konstruktionsberäkning
Sprängskydd med spannskruv
Det er kun mulig a arbeide farefritt med maskinen hvis du leser bra克斯anvisningen og sikkerhetshenvisingene komplett pa forhand og folger anvisingene noye. I tillegg ma de generelle
- Tilbehør som er beskrevet og illustrrt iBruksanvisningen ingaar ikke alltid i leveransen!
Ved alle arbeider med maskinen ma ekstrahandtak vare montert.
Til arbeid med gummislipetallerken 20 eller med stalborste 23/skivebørste/lamellskive ma det moneres en handbeskyttelse 18 (tilbehør). Handbeskyttelse 18 festes med ekstrahandtak 4.
En korrekt festet uskadet hurtigspennmutter kan loses manuelt ved a dreie den riflede ringen mot urviserne.
En fastsittende hurtigspennmutter ma aldri loses med entang, bruk en hakenokkel. Hakenokkelen settes pa som vist pa bildet.
