Ürün Tipi	Taşlama Makinası
Marka	Bosch
Model	GWS 21230 JHV Professional
Maksimum Taş Çapı	230 mm
Boşta Devir	6500 dev/dak
Besleme Gerilimi	220–230 V
Ses Seviyesi	90 dB(A) (yoğunluk) / 103 dB(A) (gürültü seviyesi)
El-Kol Titreşimi	5,5 m/s²
Ana Fonksiyonlar	Kesme, taşlama, fırçalama
Koruma	Hızlı kilitli veya sıkma vidalı ayarlanabilir koruma kapağı
Ek Tutamak	Titreşim sönümleyici (VIBRATION CONTROL)
Mil Kilidi	Evet, kilit düğmesi
Anahtar	Kilitli Açma/Kapama
Baş Döndürme	90° adımlarla (4 konum)
Tutamak Yönlendirmesi	90° sola veya sağa
Başlangıç Akımı Sınırlaması	Evet (J tipi)
Bakım	Soğutma havalandırmalarını düzenli olarak temizleyin
Uyumlu Aksesuarlar	Taşlama/kesme diskleri, zımpara tablaları, fırça başlıkları, taşlama başlıkları, el koruyucu
İşlenebilir Malzemeler	Metal, taş (kuru)
Satış Sonrası Hizmet	Bosch Fransa, Belçika, İsviçre (kullanım kılavuzuna bakın)

Sık sorulan sorular - GWS 21230 JHV Professional BOSCH

Koruma kapağı nasıl takılır?

Her müdahaleden önce cihazın fişini çekin. Vidalı kapak için, sıkma vidasını (13) gevşetin, kapağı kodlama burnu mil boğazı oluğuna gelecek şekilde yerleştirin, kapalı tarafı size bakacak şekilde yönlendirin, ardından vidayı sıkın. Hızlı kilitli kapak için, kolu (8) açın, kapağı yerleştirin, kolu kapatın. Sıkma kuvvetini ayar vidası (7) ile ayarlayın.

Taş nasıl değiştirilir?

Cihazın fişini çekin. Tam durduktan sonra kilit düğmesi (2) ile takım milini (5) bloke edin. Sıkma somununu (11 veya 12) pimli anahtarla (17) gevşetin. Diski değiştirin. Montajda boyutlara (delik çapı 22,2 mm) dikkat edin. Somunu sıkın. 30 saniye boşta çalıştırma testi yapın.

SDS-clic hızlı sıkma somunu nasıl kullanılır?

Hızlı sıkma somunu (12), taşlama/kesme diskleri için standart somunun yerine geçer. Hasarlı olmadığından emin olun. Eliyle mil üzerine saat yönünde vidalayın, ok işarete bakacak şekilde. İyice sıkmak için mili düğme (2) ile bloke edin. Sökmek için tırtıllı halkayı saat yönünün tersine çevirin. Asla pense ile zorlamayın.

Kullanım sırasında titreşimler nasıl azaltılır?

Birlikte verilen titreşim sönümleyici ek tutamağı (VIBRATION CONTROL) kullanın. Titreşimleri 2,5 m/s²'nin altına düşürür. Doğru şekilde vidalandığından ve hasarsız olduğundan emin olun. Üzerinde değişiklik yapmayın. Dengeli bir duruş benimseyin ve cihazı iki elinizle sıkıca tutun.

Temel güvenlik talimatları nelerdir?

Her zaman koruyucu gözlük ve kulak koruyucusu takın. Sürekli olarak ek tutamağı kullanın. Cihazı iki elinizle sıkıca tutun. Uygun koruma kapağı olmadan asla çalışmayın. Kullanmadan önce diskin doğru takıldığını kontrol edin. Elektrik kesintisi durumunda hemen fişi çekin. Toz patlamalarını önlemek için çalışma alanını temiz tutun.

Cihaz nasıl temizlenir ve bakımı yapılır?

Her temizlikten önce fişi çekin. Cihazı ve soğutma havalandırmalarını düzenli olarak temizleyin. İletken toz (metal) oluşturan işlerde, havalandırmaları sık sık üfleyin ve sabit bir vakum kullanın. Ön tarafa bir kaçak akım koruma şalteri takın. Tüm onarımları yetkili Bosch satış sonrası servisine yaptırın.

Tutamak konumu nasıl ayarlanır?

Tutamağı (27) 90° sola veya sağa döndürmek için, kilidi açma düğmesini (26) ok yönünde kuvvetlice çekin, ardından tutamağı kilitlenene kadar döndürün. Anahtar, yalnızca tutamak üç konumdan birinde kilitliyken çalıştırılabilir. Anahtar kilitliyken kilidi açmayın.

Bu taşlama makinası ile taş nasıl kesilir?

Kesinlikle emişli koruma kapağına sahip bir kılavuz arabası (aksesuar) kullanın. Kuru çalışın. Elmas kesme diski takın. Uygun toz emişi kullanın ve maske takın. Orta düzeyde ilerleme hızı uygulayın. Disk ısınırsa (kıvılcım halkası), boşta soğumaya bırakın. Gerekirse aşındırıcı bir malzemede bileyleyin.

Kesme diski sıkışırsa ne yapmalı?

Sıkışma durumunda, cihazı hemen durdurun. Aksesuarın tamamen durmasını bekleyin (atalet). Zorlamayın. Cihazın fişini çekin, ardından diski dikkatlice çıkarın. Diski hasar açısından inceleyin; hasarlı veya deforme olmuş bir diski tekrar kullanmayın. Çalışmaya devam etmeden önce aksesuarın serbestçe döndüğünü kontrol edin.

Yedek parça veya aksesuarlar nerede bulunur?

Yalnızca orijinal Bosch aksesuarlarını kullanın. Yedek parçalar ve patlatılmış görünümler www.bosch-pt.com adresinde mevcuttur. Herhangi bir sipariş için, etiket üzerindeki 10 haneli referans numarasını belirtin. Fransa'da, satış sonrası servisle 0800 05 50 51 numaralı telefondan veya [e-mail] e-posta adresinden iletişime geçin.

KULLANIM KILAVUZU GWS 21230 JHV Professional BOSCH

• Bu veriler, 230/240 V'luk anma gerilimleri için geçerlidir. Daha düşük gerilimlerde ve değişik ülkelere özgü tiplerde bu veriler değişebilir.

Lütfen aletinizin sipariş numarasına dikkat edin. Aletlerin ticari kodları değişik olabilir.

Açma ve anahtarlama işlemleri kısa süreli gerilim düşmelerine neden olur. Elektrik şebekelerinin koşulları uygun olmadığı takdirde bu durum aletin çalışmasına olumsuz yönde etkide bulunabilir. 0,25 Ohm'dan daha küçük şebeke empedanslarında arızalar ortaya çıkmaz.

Aletin elemanları Güvenliğiniz için

Aletin elemanlarının numaraları grafik sayfasında gösterilen alete aittir.

Lütfen aletin resminin bulunduğu kapak sayfasını açın ve kullanım kılavuzunu okurken bu kapak sayfasını açık tutun.

1 İlave sap (3x) 2 Mil kilitleme düğmesi 3 Açma/kapama şalteri 4 İlave sap 5 Taşlama mili 6 Koruyucu kapak 7 Ayar vidası 8 Germe kolu 9 O-Halkalı bağlama flanşı 10 Kazıma/kesme diski 11 Sıkma somunu 12 Sıkma somunu 13 Kıskaç vida 14 Kod ucu 15 Taşlama çanağı koruyucu kapağı 16 Taşlama çanağı 17 Sıkma somunu için pimli anahtar 18 El koruma parçası 19 Ara diski 20 Lastik zımpara tablası 21 Zımpara kağıdı 22 Yuvarlak başlı somun 23 Çanak fırça 24 Elmas kesme diski 25 Emici koruyucu kapaklı kılavuz kızak 26 Tutamak boşa alma tertibatı 27 Tutamak 28 Taşlayarak kesme sehpası Kullanım kılavuzunda tanımlanan ve şekilleri gösterilen aksesuarın mutlaka teslimat kapsamında bulunması gerekmez!

Aletle güvenli bir biçimde çalışabilmek için, kullanım kılavuzu ve güvenlik talimatlarını dikkatlice okuyup, belirtilen hususlara titizlikle uymalısınız. Ayrıca ekteki kitapçıkta belirtilen

genel güvenlik talimatına da uyulmalıdır. Aleti ilk kez kullanmadan önce, bu işi bilen birisinin gözetiminde bir süre deneme yapın.

■ Koruyucu gözlük ve kulaklık kullanın. Çalışırken güvenliğinizi artırmak için koruyucu iş eldiveni, sağlam iş ayakkabıları, kask ve önlük gibi diğer koruma donanımlarını da kullanın. Çalışma sırasında ortaya çıkan tozlar sağlığa zararlı, yanıcı veya patlayıcı olabilir. Çalışırken uygun koruma önlemleri almak gerekir. Örnek: Bazı tozlar kanserojen sayılır. Bu nedenle uygun toz ve talaş emme donanımı kullanın ve koruyucu maske takın. Hafif metal tozları yanabilir veya patlayabilir. Malzeme karışımları bazı durumlarda çok tehlikeli olduğundan çalışma yerinizi daima temiz tutun. Çalışma sırasında şebeke bağlantı kablosu hasar görecek veya ayrılacak olursa, dokunmayın ve hemen şebeke fişini prizden çekin. Aleti hiçbir zaman hasarlı bağlantı kablosu ile kullanmayın. Açık havada kullanılan aletleri, maksimum 30 mA'lik tetikleme akımı olan hatalı akım (FI) koruma şalteri üzerinden elektrik şebekesine bağlayın. Aleti yağmur altında veya ıslak yerlerde kullanmayın. Çalışırken aleti daima iki elinizle sıkıca tutun ve çalışma pozisyonunuzun güvenli olmasına özen gösterin. İş parçasını emniyete alın. İş parçasını bir sıkma tertibatı veya vidalı mengene ile sıkmak elle tutmaktan daha güvenlidir. Kabloyu her zaman aletin arkasında tutun. ■Aleti elinizden bırakmadan önce daima kapatın ve aletin tam olarak durmasını bekleyin. ■Elektrikler kesildiğinde veya şebeke fişi prizden çıktığında hemen açma/kapama şalterini boşa alın ve başlangıç konumuna getirin. Bu sayede elektrikler geldiğinde aletin kontrol dışı çalışması önlenir. ■Bu alet sadece kuru kesme/taşlama işlerinde kullanılabilir.

■ Alette yapılan her türlü çalışmada ilave sap mutlaka takılı olmalıdır. ■ Alet ucunun yüzey-altında gizli herhangi bir elektrik hattına veya aletin kendi şebeke kablosuna rastlama olasılığı bulunduğundan, aleti sadece izolasyonlu tutamağından kavrayın. Gerilim altındaki herhangi bir kabloyla temasa gelindiğinde aletin metal parçaları elektrik akımına maruz kalır ve elektrik çarpmaları ortaya çıkabilir. ■ Görünmeyen ikmal şebeke hatlarını belirlemek üzere uygun tarama cihazları kullanın veya bölgedeki ikmal şirketinden yardım alın. Elektrik hatlarıyla temas yangın çıkmasına veya elektrik çarpmalarına neden olabilir. Hasarlı bir gaz hattı patlamalara neden olabilir. Bir su borusunun içine girme maddi hasarlara veya elektrik çarpmalarına neden olabilir. ■ Kazıma/kesme diskleri ile çalışırken mutlaka koruyucu kapak 6 takılı olmalıdır. Lastik zımpara levhası 20 veya çanak fırça 23/disk fırça/yelpaze taşlayıcı ile çalışmak için el koruma parçasını 18 (aksesuar) takın. Taşları işlerken toz emme tertibatı kullanın. Kullanacağınız elektrik süpürgesi taş tozunun emilmesine müsaadeli olmalıdır. Taşları keserken kılavuz kızak kullanın. ■ Bu alette asbest içeren malzemeler işlenemez. ■ Bu aletle kullanacağınız uçların müsaade edilen devir sayısı en azından aletin boştaki devir sayısı kadar olmalıdır. Taşlama/zımparalama uçlarını kullanmaya başlamadan önce kontrol edin. Uçlar kusursuz biçimde alete takılmış olmalı ve hiçbir yere temas etmeden, serbestçe dönüyor olmalıdır. Alete yük bindirmeden en azından 30 saniye kadar deneme çalıştırması yapın. Hasar görmüş, yuvarlaklığını kaybetmiş veya titreşimli çalışan taşlama uçlarını kullanmayın. Taşlama uçlarını darbe, çarpma ve yağlanmadan koruyun. ■ Aleti sadece çalışır durumda iş parçasına yaklaştırın. ■ Ellerinizi döner haldeki taşlama uçlarından uzak tutun. ■ Aletin dönme yönüne dikkat edin. Aleti daima, çalışırken ortaya çıkacak kıvılcımlar ve taşlama tozları kendinizden uzaklaşacak biçimde tutun.

■ Metaller taşlanırken etrafa kıvılcımlar yayılır. Bu kıvılcımlar nedeniyle kimsenin tehlikeye girmemesine dikkat edin. Yangın çıkma tehlikesi olduğunda çalışırken yakınınızda (kıvılcımların sıçrama uzaklığında) yanıcı malzeme bulunmamalıdır. Örneğin taşıyıcı duvarlarda oluk ve kanal açarken dikkatli olun: Statik ile ilgili uyarılar bölümüne bakın. ■ Kesme diskinin bloke olması aletin geri tepmesine neden olur. Bu durumlarda aleti hemen kapatın. Taşlama disklerinin ölçülerine dikkat edin. Ucun delik çapı, boşluk bırakmayacak biçimde bağlama flansına uymalıdır. Redüksiyon parçaları veya adaptör kullanmayın. ■ Kesme disklerini asla kazıma işlerinde kullanmayın. Kesme disklerine yan taraftan baskı uygulamayın. Üreticinin, aletle kullanılan uçların takılması ve kullanılmasına ilişkin talimatlarına mutlaka uyun. ■ Dikkat! Taşlama uçları alet kapandıktan sonra da bir süre serbest dönüşte döner. ■ Aleti mengenede sıkmayın. Çocukların aleti kullanmasına asla izin vermeyin. ■ Bosch ancak, bu alet için öngörülen orijinal aksesuar kullanıldığı takdirde aletin kusursuz işlev göreceğini garanti eder.

Usulüne uygun kullanım

Bu alet; su kullanmadan metal ve taş malzemedeki kesme, kazıma ve fırçalama işleri için geliştirilmiştir. Taşlar kesilirken kılavuz kızak kullanılması gereklidir.

Statik konusundaki uyarılar

Taşıyıcı duvarlarda açılacak oluk ve kanallar DIN 1053 Kısım 1 normlarına veya aletin kullanıldığı ülkenin yönetmeliklerine tabidir.

Bu yönetmelik hükümlerine kesin bir biçimde uyulmalıdır. Çalışmaya başlamadan önce, sorumlu statikçi, mimar veya yapılardan yetkili merciin görüşünü alın.

Koruyucu donanımların takılması

■ Alette herhangi bir çalışma yapmadan önce şebeke fişini prizden çekin. ■ Kazıma/kesme diskleri ile çalışırken mutlaka koruyucu kapak 6 takılı olmalıdır.

Kıskaç vidalı koruyucu kapak

Koruyucu kapaktaki 6 kod ucu 14 alete sadece uygun tipte bir koruyucu kapağın takılabilmesini güvence altına alır.

Gerekiyorsa kıskaç vidayı 13 gevşetin.

Koruyucu kapağın 6 kod ucunu 14 alet başının mil boynundaki kod oluğuna yerleştirin ve gerekli pozisyona (çalışma pozisyonu) çevirin.

Koruyucu kapağın 6 kapalı tarafı daima kullanıcıya göstermelidir.

Kıskaç vidayı 13 sıkın.

Hızlı kapamalı koruyucu kapak

Koruyucu kapak, mil boynu çapına göre önceden ayarlanmıştır. Gerektiği takdirde germe kuvveti, ayar vidasının 7 gevşetilmesi veya sıkılmasıyla değiştirilebilir. Bu sırada koruyucu kapağın 6 mil boynuna tam ve doğru olarak oturmasına dikkat edin.

Germe kolunu 8 gevşetin.

Koruyucu kapağı alet başındaki mil boynuna yerleştirin ve gerekli pozisyona (yaptığınız işe uygun pozisyona) çevirin.

Koruyucu kapağı 6 sıkmak için germe kolunu 8 kapatın.

Koruyucu kapağın 6 kapalı tarafı daima kullanıcıya dönük olmalıdır.

İlave sap

■Aletle yapılan her türlü çalışmada ilave sapın mutlaka takılı olması gerekir.

İlave sapı 4 yaptığınız işe uygun bir biçimde alet başına vidalayın.

İlave sapta hiçbir değişiklik yapmayın.

Hasar gören ilave sapı kullanmayın.

El koruma parçası

Lastik zimpara levhası 20 veya çanak fırça 23/ disk fırça/yelpaze taşlayıcı ile çalışmak için el koruma parçasını 18 (aksesuar) takın. El koruma parçası 18 ilave sapa 4 tespit edilir.

Taşlama uçlarının takılması

■Alet üzerinde bir çalışma yapmadan önce şebeke fişini prizden çekin.

Bu aletle kullanacağınız uçların müsaade edilen devir sayısı en azından aletin boştaki devir sayısı kadar olmalıdır.

Kazıma/kesme diskleri çalışma sırasında çok ısınır; soğumadan önce tutmayın.

Taşlama milini ve takılacak tüm parçaları temizleyin. Taşlama ucunu sıkmak ve gevşetmek için taşlama milini 5 mil kilitleme düğmesi 2 ile sabitleyin.

Mil kilitleme düğmesine 2 sadece taşlama mili durur haldeyken basın!

Kazıma/kesme diski

Taşlama disklerinin ölçülerine dikkat edin.

Ucun delik çapı hiç boşluk bırakmayacak biçimde bağlama flanşına 9 uymalıdır. Redüksiyon parçaları veya adaptör kullanmayın.

Elmaslı kesme diskleri kullanırken, disk üzerindeki dönme yönü oku ile aletin dönme yönü okunun (alet başının üzerindeki dönme yönü oku) birbirinin aynı olmasına dikkat edin.

Montaj için resimli sayfaya bakın.

Sıkma somununu 11 vidalayın ve iki pimli anahtarla sıkın ("Hızlı germe somunu" bölümüne bakın).

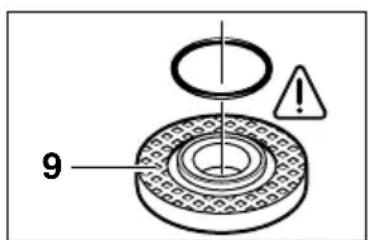

Bağlama flanşı 9 içinde merkezleme burcunun çevresine bir O-Halka (plastik parça) yerleştirilir.

Eğer O-Halka yoksa veya hasarlıysa, bağlama flanşı 9 takılmadan önce mutlaka yenilenmelidir (Sipariş no.: 1600 210 039).

Taşlama ucunu taktıktan sonra, aleti çalıştırmadan önce ucun doğru takılıp takılmadığını ve hiçbir yere sürtünmeden serbestçe dönüp dönmediğini kontrol edin.

Yelpaze taşlayıcı (yelpaze taşlama tablası)

Yaptığınız işin gereğine göre koruyucu kapağı 6 çıkarın ve el koruma muhafazasını 18 takın. Özel bağlama flanşını 9 (Sipariş no.: 2 605 703 028) ve yelpaze taşlayıcıyı taşlama miline 5 takın. Sıkma somununu 11 vidalayın ve iki pimli anahtarla sıkın.

Lastik zımpara tablası 20

Yaptığınız işin gereğine göre koruyucu kapağı 6 çıkarın ve el koruma muhafazasını 18 takın.

Lastik zımpara tablasını 20 takmadan önce, taşlama miline ara diski 19 yerleştirin.

Montaj için resimli sayfaya bakın.

Yuvarlak başlı somunu 22 vidalayın ve iki pimli anahtarla sıkın.

Çanak fırça 23 / disk fırça

Yaptığınız işin gereğine göre koruyucu kapağı 6 çıkarın ve el koruma muhafazasını 18 takın.

Taşlama ucu, taşlama miline 5 öyle ölçüde vidalanabilmelidir ki, taşlama mili flanşı mil dişi sonunda sıkı ve sabit olarak dursun. Çatal anahtarla sıkın.

Taşlama çanağı

Taşlama çanaklarını kullanırken özel koruyucu kapak 15 kullanın.

Taşlama çanağı 16 daima koruyucu kapaktan 15, yapılan işin gerektirdiği ölçüde çıkıntı yapmalıdır. Koruyucu kapağı 15 bu ölçüye göre ayarlayın.

Montaj için resimli sayfaya bakın.

Germe somununu 11 vidalayın ve uygun dirsekli iki pimli anahtarla 17 iyice sıkın.

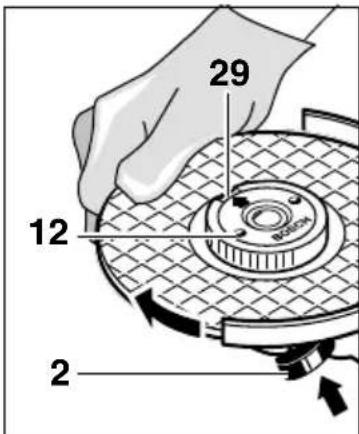

Hızlı germe somunu SDS-clic

Sıkma somunu 11 yerine hızlı germe somunu SDS-clic 12 (aksesuar) kullanılabilir. Bu durumda taşlama uçları yardımcı anahtar kullanmadan takılıp sökülebilir.

Hızlı germe somunu SDS-clic 12 sadece kazıma/kesme diskleri için kullanılabilir.

Sadece kusursuz ve hasar görmemiş hızlı germe somunlarını kullanın.

Vidalama sırasında, yazılı tarafın taşlama diskini göstermemesine dikkat edin; ok indeks işaretini göstermelidir.

Taşlama milini mil kilitleme düğmesi ile tespit edin. Hızlı germe somunu SDS-clic'i taşlama diskini saat hareket yönünde kuvvetlice çevirmek suretiyle sıkın.

Usulüne uygun olarak takılmış hasarsız bir hızlı germe somunu SDS-clic, halkanın saat hareket yönünün tersine çevrilmesiyle gevşetilebilir.

Sıkışmış SDS-clic'i hiçbir zaman bir pense ile gevşetmeyin, iki

pimli anahtar kullanın. İki pimli anahtarı şekilde görüldüğü gibi yerleştirin.

Musaade edilen taşlama uçları

Bu aletle, kullanım kılavuzunda belirtilen bütün taşlama uçları kullanılabilir.

Kullanılan taşlama uçlarının müsaade edilen devir sayısı [/dak] ve çevre hızları [m/s] en azından tablodaki verilere uymalıdır.

Bu nedenle taşlama ucu etiketinde bulunan müsaade edilen devir sayısı ve çevre hızına dikkat edin.

	maks. [mm]		[ mm] /[dak]	[ m/s]
	D	b	d
b d	180	8	22,2	8 500
	230	8	22,2	6 500
D	180	-	-	8 500
	230	-	-	6 500
b | d	100	30 M	14 8 50	0 45

Çalıştırma

Şebeke gerilimine dikkat edin: Akım kaynağının gerilimi, aletin tip etiketi üzerindeki verilere uygun olmalıdır. Etiketinde 230 V yazan aletler 220 V ile de çalıştırılabilir.

Açma/kapama

Aleti çalıştırmak için açma/kapama şalterini 3. konuma getirin ve sonra şaltere basın.

Açma/kapama şalterini 3 sabitlemek için basılı durumda biraz daha ileri doğru itin.

Aleti kapatmak için açma/kapama şalterini 3 bırakın veya basın ve bırakın.

Kilitlenmesiz şalter tipi (ülkelere özgü):

Aleti çalıştırmak için açma/kapama şalterini 3 öne itin ve sonra şaltere bastırın.

Aleti kapatmak için açma/kapama şalterini 3 bırakın.

Deneme çalıştırması!

Taşlama uçlarını kullanmadan önce kontrol edin. Taşlama ucu kusursuz olarak takılmış olmalı ve hiçbir yere sürtünmeden serbestçe dönebilmelidir. Aleti boşta en azından 30 saniye kadar deneme niteliğinde çalıştırın. Hasar görmüş, yuvarlaklığını kaybetmiş veya titreşimli çalışan taşlama uçlarını kullanmayın.

İlk hareket akımı sınırlandırması (Tipi J)

Aletin yol alması yumuşak olduğundan işletim için 16-A'lık sigorta yeterlidir.

İlk hareket akımı sınırlandırma sistemi bulunmayan bir alet daha yüksek bir sigortaya gereksinim duyar (en azından 16-A'lık bir sigorta gereklidir).

Çalışırken dikkat edilecek hususlar

■Kendi ağırlığı ile emniyetli biçimde durmuyorsa iş parçasını uygun bir tertibatla sabitleyin. ■Aleti, durduracak kadar zorlamayın. Kazıma/kesme diskleri çalışma sırasında çok ısınır; soğumadan önce tutmayın.

Kazıyarak taşlama

Kazıma işleminde 30° - 40° lik dayama açısıyla en iyi sonuç alınır. Alete hafifçe bastırarak ileri-geri hareket ettirin. Bu sayede iş parçası fazla ısınmaz, renk değişmez ve çizikler meydana gelmez.

Kesme diskini hiçbir zaman kazıma amacıyla kullanmayın.

Yelpaze taşlayışı (yelpaze taşlama tablası)

Yelpaze taşlayışı ile iç/dış bükey yüzeyler ve profiller de (kenar taşlama/zımparalama) işlenebilir.

Yelpaze taşlayıcıların kullanım süreleri zımpara kâğıtlarından çok daha uzundur, çalışırken daha az ses çıkarırlar ve daha az ısınırlar.

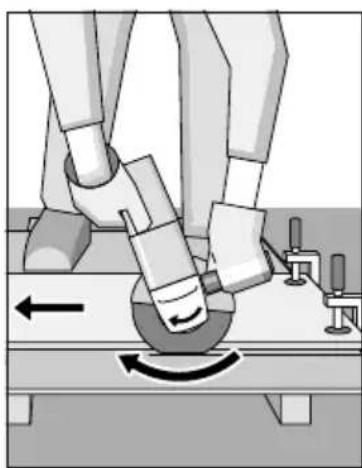

Kesme

Kesme işlemi sırasında bastırma, açılama ve titreme yaptırmayın. Makul ve işlenen malzemeye uygun bir tempoda çalışın. Serbest dönüşteki kesme disklerini yandan bastırarak frezelemeyin.

Kesme işleminin yapıldığı yön önemlidir.

Alet daima ters yönde çalışmalıdır; bu nedenle aleti başka yöne doğru hareket ettirmeyin! Aksi takdirde alet kontrolünüz dışında kesme hattından dışarı itilebilir.

Kesme sehpası

Kesme masası 28 (aksesuar) ile iş parçaları uzunlamasına 0 - 45°'lik açılarla kesilebilir.

Kesici taşlamanın güvenlik ve çalışma talimatı içindeki hükümlere kesin olarak uyun. Sadece orijinal Bosch kesici taşlama tezgahı kullanın.

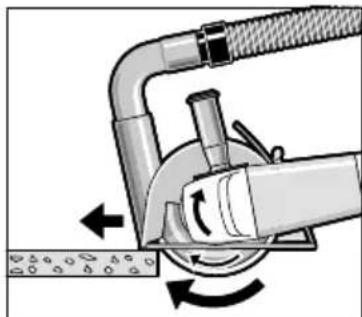

Taşların kesilmesi

■Bu alet sadece kuru kesme/taşlama işlerinde kullanılabilir.

En doğrusu bir elmaslı kesme diski kullanmaktır. Köşelendirme yapmamak için özel emici kapaklı kılavuz kızak 25 kullanın.

Aleti daima toz emme tertibatı ile kullanın. İlave önlem olarak toz maskesi takın.

Elektrik süpürgesi de tozunun emilmesine müsaadeli olmalıdır. Bosch uygun elektrik süpürgesi sunar.

Aleti çalıştırın ve kılavuz kızağın ön kısmını iş parçasına dayayın.

Aleti hafif ve işlenen malzemeye uygun bir bastırma kuvveti ile ve uygun bir tempoda hareket ettirin (şekil).

Örneğin çakıl oranı yüksek beton gibi çok sert malzemeleri keserken elmaslı kesme diskleri aşırı ölçüde ısınabilir ve hasar görebilir. Elmaslı kesme diski çevresinde oluşan kıvılcım halkası bu durumu gösterir.

Bu gibi durumlarda kesme işlemine ara verin ve aleti bir süre boşta çalıştırarak elmaslı kesme diskinin soğumasını sağlayın.

Çalışma belirgin ölçüde düşerse ve disk çevresinde yoğun kıvılcım oluşmaya başlarsa, elmaslı kesme diski körelmiş demektir. Aşındırıcı bir malzemede kısa kesme işleri yapılarak (örneğin kireç kumu tuğla) disk yeniden keskin hale getirilebilir.

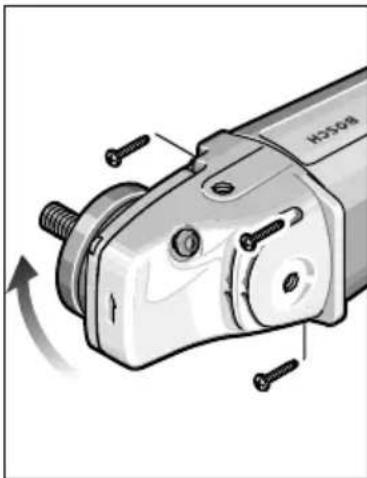

Alet başının çevrilmesi

Alet üzerinde herhangi bir çalışma yapmadan önce şebeke fişini prizden çekin.

Aletin başı 90°'lik adımlar halinde çevrilebilir. Bu sayede açma/kapama şalteri özel durumlar için daha rahat kullanılabilecek bir konuma getirilebilir. Örneğin kılavuz kızaklı 25/kesme sehpalı 28 (aksesuar) kesme işleri veya sol elini kullananlar için.

Dört vidayı da sonuna kadar dışarı çevirin.

Alet başını dikkatli bir biçimde ve alet gövdesinden kaldırmadan yeni pozisyona çevirin.

Vidaları tekrar takın ve sıkın.

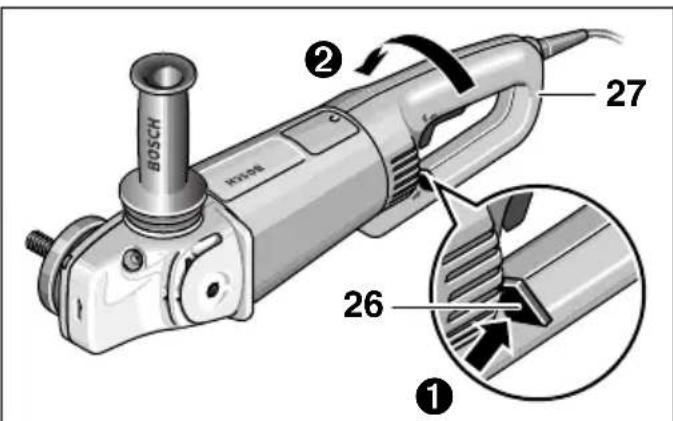

Alet tutamağının çevrilmesi (GWS 24/26-180/230 (J)B)

Tutamak 27 motor gövdesine göre sağa veya sola 90° çevrilebilir. Bu sayede açma/kapama şalteri özel çalışma durumlarında daha uygun bir konuma getirilebilir; örneğin kılavuz kızak ve kesme masası ile yapılacak kesme işlerinde veya sol elini kullananlarda.

Tutamak boşa alma kolunu 26 ok yönünde kuvvetlice çekin (1) ve aynı anda tutamağı 27 kavrama yapıncaya kadar istediğiniz pozisyona çevirin (2). Şekil, tutamağı 27, 90° çevrilmiş olarak göstermektedir.

Tutamak boşa alma kolunun 26 ve açma/kapama şalterinin 3 birer emniyet kilidi vardır.

Tutamak 27 mümkün olan üç pozisyondan birinde kavrama yapmadığı sürece alet çalıştırılamaz.

Açma/kapama şalteri 3 kilitli olduğu sürece tutamak 27 boşa alınamaz.

Bakım ve temizlik

Alette herhangi bir çalışma yapmadan önce şebeke fişini prizden çekin.

İyi ve güvenli çalışabilmek için aleti ve havalandırma aralıklarını daima temiz tutun.

Metaller işlenirken bazı durumlarda aletin içinde iletken toz birikebilir. Bu durumlarda aletin koruyucu izolasyonu işlevini görmeyebilir. Bu gibi durumlarda sabit bir toz emici tertibatın kullanılmasında, havalandırma aralıklarının sık sık hava ile temizlenmesinde ve bir hatalı akım koruma şalterinin (FI) kullanılmasında yarar vardır.

Titiz üretim ve test yöntemlerine rağmen alet arıza yapacak olursa, onarım, Bosch elektrikli el aletleri için yetkili bir servise yaptırılmalıdır.

Bütün başvuru ve yedek parça siparişlerinizde lütfen aletin 10 haneli sipariş numarasını mutlaka belirtin!

Çevre koruma

Çöp tasfiyesi yerine hammadde kazanımı

Alet, aksesuar ve ambalaj çevre koruma hükümlerine uygun bir yeniden değerlendirme işlemine tabi tutulmalıdır.

Bu kullanım talimatı, klor kullanılmadan ağartılmış, yeniden dönüşümlü kağıda basılmıştır.

Değişik malzemelerin tam olarak ayrılıp, yeniden değerlendirme işlemine dökülmesi için, plastik parçalar işaretlenmiştir.

Gürültü ve titreşim önleme hakkında bilgi

Ölçüm değerleri EN 50 144'e göre belirlenmektedir.

Aletin, frekansa bağımlı uluslararası ses basıncı seviyesi değerlendirme eğrisi A'ya göre tipik gürültü seviyesi: Ses basıncı seviyesi 90 dB (A). Çalışma sırasındaki gürültü seviyesi 103 dB (A)'dir. Koruyucu kulaklık kullanın!

Değerlendirilen tipik ivme 5,5m / s²

Titreşim sönümleyici ilave sap kullanılırken, ilave saptaki el-kol titreşimi olağan koşullarda 2,5 m/s²'den daha düşüktür.

Müşteri servisi ve müşteri danışmanlığı

Dağınık görünüş ve yedek parçalara ilişkin bilgileri aşağıdaki sayfada bulabilirsiniz: www.bosch-pt.com

Müşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalarına ait sorularınızı yanıtlandırır. Demonte görünüşler ve yedek parçalara ait bilgileri şu adreste de bulabilirsiniz: www.bosch-pt.com

Bosch müşteri servisi timi satın alacağınız ürünün özellikleri, bu ürünün kullanımı ve ayar işlemleri hakkındaki sorularınız ile yedek parçalarına ait sorularınızı memnuniyetle yanıtlandırır.

Türkçe

Tek sorumlu olarak, bu ürünün aşağıdaki standartlara veya standart belgelerine uygun olduğunu beyan ederiz: 89/336/AET, 98/37/AT yönetmeliği hükümleri uyarınca EN (Avrupa standartları) 50 144.

Dr. Egbert Schneider Dr. Eckerhard Strötgen

Değişiklikler mümkündür
