Тип продукту	Кутова шліфувальна машина
Бренд	Bosch
Модель	GWS 21230 JHV Professional
Максимальний діаметр диска	230 мм
Швидкість без навантаження	6500 об/хв
Напруга живлення	220–230 В
Рівень шуму	90 дБ(А) (інтенсивність) / 103 дБ(А) (рівень шуму)
Вібрація рука-рука	5,5 м/с²
Основні функції	Різання, шліфування, щіткування
Захист	Регульований захисний кожух із швидким замиканням або гвинтом
Додаткова ручка	Віброгасяча (VIBRATION CONTROL)
Блокування шпинделя	Так, кнопка блокування
Вимикач	Увімк./Вимк. із блокуванням
Поворот головки	Кроком 90° (4 положення)
Орієнтація ручки	90° ліворуч або праворуч
Обмеження пускового струму	Так (тип J)
Обслуговування	Регулярно очищайте вентиляційні отвори
Сумісне приладдя	Диски для обдирання/різання, шліфувальні тарілки, чашкові щітки, чашкові круги, захисний щиток
Оброблювані матеріали	Метал, камінь (сухе різання)
Післяпродажне обслуговування	Bosch Франція, Бельгія, Швейцарія (див. інструкцію)

Часті запитання - GWS 21230 JHV Professional BOSCH

Як встановити захисний кожух?

Перед будь-якими діями вимкніть прилад. Для кожуха з гвинтом: послабте гвинт (13), встановіть кожух носом у паз шийки шпинделя, орієнтуйте закритою стороною до себе, затягніть гвинт. Для кожуха зі швидким замиканням: відкрийте важіль (8), встановіть кожух, закрийте важіль. Відрегулюйте силу затискання гвинтом (7).

Як замінити диск?

Вимкніть прилад. Заблокуйте шпиндель (5) кнопкою блокування (2) після повної зупинки. Відкрутіть затискну гайку (11 або 12) штифтовим ключем (17). Замініть диск. Під час монтажу дотримуйтесь розмірів (отвір 22,2 мм). Затягніть гайку. Виконайте пробний пуск на холостому ходу протягом 30 секунд.

Як використовувати швидкозатискну гайку SDS-clic?

Швидкозатискна гайка (12) замінює стандартну гайку для дисків обдирання/різання. Переконайтеся, що вона не пошкоджена. Нагвинтіть її вручну на шпиндель за годинниковою стрілкою, стрілка має вказувати на позначку. Заблокуйте шпиндель кнопкою (2) для затягування. Для відкручування поверніть рифлене кільце проти годинникової стрілки. Ніколи не застосовуйте плоскогубці.

Як зменшити вібрацію під час роботи?

Використовуйте додаткову віброгасячу ручку (VIBRATION CONTROL). Вона знижує вібрацію до менше ніж 2,5 м/с². Переконайтеся, що вона правильно закручена і не пошкоджена. Не змінюйте її. Займіть стійке положення та міцно тримайте прилад обома руками.

Які основні правила безпеки?

Завжди використовуйте захисні окуляри та навушники. Постійно тримайте додаткову ручку. Тримайте прилад міцно обома руками. Ніколи не працюйте без відповідного захисного кожуха. Перед використанням перевірте правильність встановлення диска. У разі відключення електроенергії негайно відключіть прилад. Тримайте робоче місце чистим, щоб уникнути вибухів пилу.

Як чистити та обслуговувати прилад?

Перед чищенням вимкніть вилку з розетки. Регулярно очищайте прилад та вентиляційні отвори. Під час роботи зі струмопровідним пилом (метали) часто продувайте отвори та використовуйте стаціонарний пилосос. Встановіть попереду пристрою захисного вимикача. Ремонт довіряйте лише авторизованим сервісним центрам Bosch.

Як відрегулювати положення ручки?

Щоб повернути ручку (27) на 90° ліворуч або праворуч, сильно потягніть фіксатор (26) у напрямку стрілки, потім поверніть ручку до защіпання. Вимикач можна вмикати лише коли ручка зафіксована в одному з трьох положень. Не відмикайте, коли вимикач заблокований.

Як різати камінь цією шліфувальною машиною?

Обов'язково використовуйте напрямний візок із захисним кожухом та пиловідсмоктувачем (приладдя). Працюйте насухо. Встановіть алмазний відрізний диск. Використовуйте відповідний пиловідсмоктувач та маску. Рухайтеся помірно. Якщо диск перегрівається (іскровий вінець), дайте йому охолонути на холостому ходу. За потреби заточіть його на абразивному матеріалі.

Що робити при заклинюванні відрізного диска?

У разі заклинювання негайно зупиніть прилад. Зачекайте повної зупинки приладдя (інерція). Не прикладайте силу. Вимкніть прилад, потім обережно вийміть диск. Огляньте диск на наявність пошкоджень; не використовуйте пошкоджений або деформований диск. Перед продовженням роботи переконайтеся, що приладдя вільно обертається.

Де знайти запасні частини або приладдя?

Використовуйте лише оригінальне приладдя Bosch. Запасні частини та вибухові схеми доступні на www.bosch-pt.com. Для замовлення вказуйте 10-значний номер з паспортної таблички. У Франції звертайтеся до сервісного центру за телефоном 0800 05 50 51 або електронною поштою [e-mail].

ПОСІБНИК КОРИСТУВАЧА GWS 21230 JHV Professional BOSCH

Демперна ддаткова руковka

VIBRATION CONTROL

Демперна ДдаTKOBа pyKoTka 3нжус Bi6paui, 3a6e3neyuOu n npEMLHy Ta 6e3neuHy po6oty 3 npnlaDom.

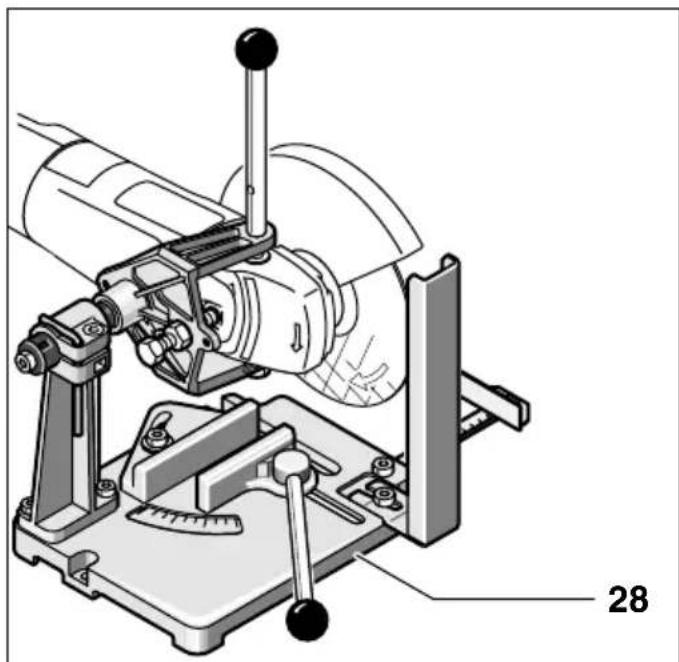

Bidpi3Ho-шліфувальні CTaHOK

3a donomoroB iDpi3HO-wniHyBaIbHOrO cTAnKa 28 (npnlaJn) MoXHa po6ntu Dobri TOnHi po3piN niK KyTamBiD 0^ do 45^

O6OB'3KOBO BVKOHyIe BkA3IBKN 10oToTexHikn 6e3neKn Ta pO6OTN, 10MiCTaTBcY BiIDNOBIdHIn IHCTpyKciI Do BiDiPI3HO-wniPcyBaIbHOro CtAnKa. BIKOpNCTOByIte Imwe oprHaJIbHN BiDpi3HO- WNIiPcyBaIbHN CTahOK Bosch.

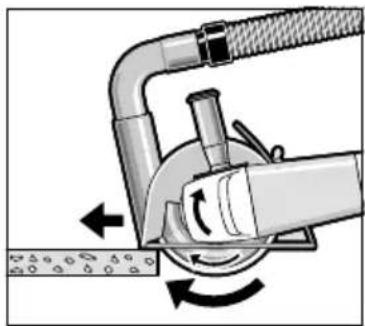

Pi3aHHaKameHIO

Ppnilad MoxHa BnKOpncToByBaTu TInbKn Dna cyXoro p3aHH/omega

Kpaue BCboro BnKOpNCTOByBaTu DiamaHTOBu BiDiPI3Hn Kpyr. 106 yHNKHUTn NepeKocy BnKOpNCTOByTe

KoKyx 25 i3 cneuaJIbHIM BiDCMOKTyOChm NaTpy6Kom.

PpaioTe 3 npnaIOM nIwe 3 BiDCMOKTyBaYe nnny. DOnaTkoBO BdraIte Macky dnnnny.

IINOCOC NOBHeH MaTn DOnyCK JIA PO6OTN 3 BoToHHM IINOM.

Bosch nponoHye Bam BiinobiHi nInococn.
