| Tipo de producto | Amoladora angular |
| Marca | Bosch |
| Modelo | GWS 21230 JHV Professional |
| Diámetro máximo de muela | 230 mm |
| Velocidad en vacío | 6500 rpm |
| Tensión de alimentación | 220–230 V |
| Nivel sonoro | 90 dB(A) (intensidad) / 103 dB(A) (nivel de ruido) |
| Vibraciones mano-brazo | 5,5 m/s² |
| Funciones principales | Corte, esmerilado, cepillado |
| Protección | Cubierta protectora ajustable con bloqueo rápido o tornillo de fijación |
| Empuñadura adicional | Amortiguadora de vibraciones (VIBRATION CONTROL) |
| Bloqueo del husillo | Sí, tecla de bloqueo |
| Interruptor | Encendido/Apagado con bloqueo |
| Rotación de cabeza | En pasos de 90° (4 posiciones) |
| Orientación de la empuñadura | 90° a la izquierda o derecha |
| Limitación de corriente de arranque | Sí (tipo J) |
| Mantenimiento | Limpiar regularmente las ranuras de refrigeración |
| Accesorios compatibles | Discos de desbaste/corte, platos de lijado, cepillos de copa, muelas de copa, protector de mano |
| Materiales mecanizables | Metal, piedra (en seco) |
| Servicio postventa | Bosch Francia, Bélgica, Suiza (ver manual) |
Preguntas frecuentes - GWS 21230 JHV Professional BOSCH
Preguntas de los usuarios sobre GWS 21230 JHV Professional BOSCH
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Amoladora angular en formato PDF gratis! Encuentra tus instrucciones GWS 21230 JHV Professional - BOSCH y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. GWS 21230 JHV Professional de la marca BOSCH.
MANUAL DE USUARIO GWS 21230 JHV Professional BOSCH
Instrucciones de servicio
Elementos del aparato. Para su seguridad
La numeración de los elementos del aparato se refiere a su imagen en la página ilustrada.
Despliegue y mantenga abierta la solapa con la imagen del aparato mientras lee las instrucciones de manejo.
1 Rosca para empuñadura adicional (3x) 2 Botón de bloqueo de husillo 3 Interruptor de conexión/desconexión 4 Empuñadura adicional 5 Husillo 6 Caperuza protectora 7 Tornillo de ajuste 8 Palanca de fijación 9 Brida de apoyo con junta anular 10 Disco de desbastar/tronzar 11 Tuerca de fijación 12 Tuerca de fijación rápida *SDS-clic 13 Tornillo de fijación 14 Resalte codificador 15 Caperuza protectora del vaso de esmerilar 16 Vaso de esmerilar 17 Llave de dos pivotes para tuerca de fijación* 18 Protección para las manos 19 Arandelas distanciadoras 20 Plato lijador de goma 21 Hoja lijadora 22 Tuerca tensora 23 Cepillo de vaso 24 Disco tronzador diamantado 25 Soporte guía con caperuza protectora de aspiración 26 Desenclavamiento de la empuñadura 27 Empuñadura 28 Mesa de tronzar Los accesorios descritos e ilustrados no corresponden en parte al material que se adjunta de serie.
Solamente puede trabajar sin peligro con el aparato si lee íntegramente las instrucciones de manejo y las indicaciones de seguridad, ateniéndose estrictamente a las recomendaciones
allí comprendidas. Adicionalmente deben respetarse las instrucciones de seguridad generales comprendidas en el folleto adjunto. Déjese instruir prácticamente en el manejo antes de la primera aplicación.
Llevar gafas de protección y protectores auditivos. Para su seguridad, emplee además otros elementos de protección como guantes de protección, calzado fuerte, casco y mandil. El polvo producido al trabajar puede ser nocivo para la salud, combustible o explosivo. Ello requiere tomar unas medidas de protección adecuadas.
Por ejemplo: Ciertos tipos de polvo son cancerígenos. Emplear un equipo de aspiración para polvo y virutas adecuado, y colocarse una mascarilla antipolvo.
El polvo de aleaciones ligeras puede inflamarse o explotar. Mantener siempre limpio el puesto de trabajo, ya que al mezclarse el polvo de diferentes materiales, estos pueden ser igualmente peligrosos. Si llega a dañarse o cortarse el cable de red durante el trabajo, no tocar el cable, sino extraer inmediatamente el enchufe de la red. No usar jamás el aparato con un cable deteriorado. Conectar los aparatos utilizados a la intemperie a través de un fusible diferencial con una corriente de disparo máxima de 30 mA. No exponer el aparato a la lluvia o humedad. Trabajar siempre con el aparato sujetándolo firmemente con ambas manos y manteniendo una posición estable. Asegure la pieza de trabajo. Una pieza de trabajo fijada con todos los dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano. Mantener el cable siempre detrás del aparato. Siempre desconectar y esperar a que se detenga el aparato, antes de depositarlo.
En caso de un corte del fluido eléctrico, o al extraer directamente el enchufe de red, desenclavar inmediatamente el interruptor de conexión/desconexión y ponerlo en la posición de desconexión. De esta forma se evita un arranque accidental. El aparato debe utilizarse solamente para el tronzado y amolado en seco. - Trabajar siempre con la empuñadura adicional montada en el aparato. Únicamente sujetar la herramienta eléctrica por las empuñaduras aisladas en caso de que el útil pudiera llegar a dañar un conductor oculto o el propio cable de red del aparato.
El contacto con un conductor portador de tensión pone bajo tensión las partes metálicas del aparato pudiendo causar una descarga al usuario.
- Utilice unos instrumentos de exploración adecuados para detectar tuberías y cables ocultos, o consulte a su compañía abastecedora local.
El contacto con cables eléctricos puede provocar un incendio o SACUDIDA ELÉCTRICA. El deterioro de tuberías de gas puede producir una explosión. La perforación de una tubería de agua puede causar daños materiales o una SACUDIDA ELÉCTRICA.
■Al trabajar con discos de desbastar o tronzar debe emplearse la caperuza protectora 6. Al trabajar con el plato lijador de goma 20, con el cepillo de vaso 23, un cepillo de disco, o un disco lijador segmentado, deben montarse la protección para las manos 18 (accesorio especial). ■Al trabajar piedra emplear un sistema para aspiración de polvo. El aspirador debe estar homologado para aspirar polvo de piedra. Al tronzar piedra debe utilizarse un soporte guía. ■No deben trabajarse materiales que contengan AMIANTO. - Emplear solamente útiles cuyas revoluciones admisibles sean como mínimo iguales a las revoluciones en vacío del aparato. - Comprobar los útiles antes de su uso. El útil de amolar debe estar perfectamente montado y debe girar sin rozar en ningún lado. Efectuar un funcionamiento de prueba haciéndolo girar en vacío durante 30 segundos como mínimo. No utilizar los útiles de amolar si están dañados, si giran de forma descentrada o vibran. Proteger el útil de amolar de los golpes, choques y de la grasa. Aproximar el aparato a la pieza solamente estando conectado.
- Mantenga alejadas sus manos de los útiles de amolar en funcionamiento. ■Observar el sentido de giro. Sujetar siempre el aparato de modo que las chispas y las partículas producidas al trabajar sean lanzadas en dirección contraria al cuerpo. ■Al lijar metales se proyectan chispas. Prestar atención a que no sean lanzadas contra personas. Por el peligro de incendio existente no deben encontrarse materiales inflamables en las proximidades del alcance de las chispas. Tenga precaución al practicar ranuras, p. ej. en paredes portantes: ver "Indicaciones concernientes a la estática". ■Si el disco tronzador llega a bloquearse repentinamente se obtiene un par de reacción brusco en el aparato. En estos casos debe desconectarse inmediatamente el aparato. ■Observar las dimensiones de los discos de amolar. El orificio debe ajustar sin holgura en la brida de apoyo 9. No utilizar piezas de reducción o adaptadores. ■Jamás deben emplearse los discos tronzadores para desbastar. No ejercer una fuerza lateral sobre los discos tronzadores. ■Atenerse a las instrucciones del fabricante al montar y aplicar el útil. ■¡Atención! El útil continúa funcionando por inercia después de desconectar el aparato. ■No sujetar el aparato en un tornillo de banco.
- Jamás permita que los niños utilicen el aparato. ■ Bosch solamente puede garantizar el funcionamiento correcto del aparato si se utilizan los accesorios originales previstos.
Utilización reglamentaria
El aparato ha sido proyectado para tronzar, desbastar y cepillar metales y materiales de piedra sin la aportación de agua. Al tronzar piedra es obligatorio utilizar el soporte guía.
Indicaciones concernientes a la estática
Las ranuras en paredes portantes deben practicarse conforme a la norma DIN 1053 parte 1, o bien, de acuerdo a las disposiciones específicas de cada país.
Es imperativo atenerse a estas disposiciones. Antes de comenzar el trabajo debe consultarse al aparejador, arquitecto o los responsables de la dirección de obras.
Montaje de los dispositivos protectores
■ Antes de cualquier manipulación en el aparato extraer el enchufe de la red. ■Al trabajar con discos de desbastar o tronzar deben emplearse la caperuza protectora 6.
Caperuza protectora con tornillo de fijación
El resalte codificador 14 que lleva la caperuza protectora 6 garantiza que sea montada solamente la caperuza protectora adecuada al tipo de aparato.
Aflojar el tornillo de fijación 13 si fuese preciso.
Insertar el resalte codificador 14 de la caperuza protectora 6 en la ranura de codificación del cuello del husillo del cabezal del aparato y girarla a la posición requerida (posición de trabajo).
El lado cerrado de la caperuza protectora 6 debe estar siempre hacia el usuario.
Apretar el tornillo de fijación 13.
Caperuza protectora de cierre rápido
La caperuza protectora viene preajustada al diámetro del cuello del husillo. Si fuese preciso, puede modificarse la fuerza de apriete del cierre, aflojando o apretando el tornillo de ajuste 7. Al realizar esto, debe cuidarse que la caperuza protectora 6 quede firmemente sujeta al cuello del husillo.
Aflojar la palanca de fijación 8.
Insertar la caperuza protectora 6 sobre el cuello del husillo del cabezal del aparato y girarla a la posición de trabajo requerida.
Para sujetar la caperuza protectora 6, apretar la palanca de fijación 8.
El lado cerrado de la caperuza protectora 6 debe estar siempre hacia el usuario.
Empuñadura adicional
- Trabajar siempre con la empuñadura adicional montada en el aparato.
Enroscar la empuñadura adicional 4 al cuerpo del aparato de acuerdo al trabajo a realizar.
La empuñadura adicional es de un material especial que amortigua las vibraciones, lo que permite trabajar de forma más cómoda y segura.
No efectúe ninguna modificación en la empuñadura adicional.
No siga utilizando una empuñadura adicional si está dañada.
Protección para las manos
Al trabajar con el plato lijador de goma 20, con el cepillo de vaso 23, un cepillo de disco, o un disco lijador segmentado, deben montarse la protección para las manos 18 (accesorio especial). La protección para las manos 18 se sujeta junto con la empuñadura adicional 4.
Montaje de los útiles
- Antes de cualquier manipulación en el aparato, extraer el enchufe de la red.
¡Emplear solamente útiles cuyas revoluciones admisibles sean como mínimo iguales a las revoluciones en vacío del aparato!
Los discos de desbastar y de tronzar pueden alcanzar temperaturas muy elevadas al trabajar; espere hasta que se enfríen antes de tocarlos.
Limpiar el husillo y todas las partes a montar. Para apretar y aflojar los útiles, retener el husillo 5 presionando el botón de bloqueo del husillo 2.
¡Accionar el botón de bloqueo del husillo 2 solamente con el husillo detenido!
Discos de desbastar/tronzar
Observar las dimensiones de los discos de amolar. El orificio debe ajustar sin holgura en la brida de apoyo 9. No utilizar piezas de reducción o adaptadores.
Al montar discos tronzadores diamantados, debe prestarse atención a que la flecha de sentido de giro del disco tronzador diamantado coincida con el sentido de giro del aparato (flecha de sentido de giro sobre el cabezal del aparato).
Realizar el montaje según la hoja ilustrada.
Enroscar la tuerca de fijación 11 y apretarla con la llave de dos pivotes (ver apartado "Tuerca de fijación rápida").

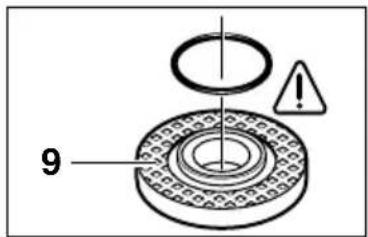

El anillo de centrado de la brida de apoyo 9 lleva una junta anular (pieza de plástico).
Si la junta anular faltase o estuviese dañada, es imprescindible montar una junta nueva (n.º de pedido 1600 210 039) antes de emplear la brida de apoyo 9.
Después de montar el útil de amolar, debe verificarse si está correctamente montado y si gira sin rozar, antes de conectar el aparato.
Para ciertas aplicaciones deben desmontarse la caperuza protectora 6 y montar la protección para las manos 18. Montar la brida de apoyo especial 9 (accesorio especial, n.º de pedido 2 605 703 028) y el disco lijador segmentado sobre el husillo portamuelas 5. Enroscar la tuerca de fijación 11 y apretarla con la llave de dos pivotes.
Plato lijador de goma 20
Para ciertas aplicaciones deben desmontarse la caperuza protectora 6 y montar la protección para las manos 18.
Antes de montar el plato lijador de goma 20, montar las 2 arandelas distanciadoras 19 en el husillo portamuelas.
Realizar el montaje según la hoja ilustrada.
Enroscar la tuerca tensora 22 y apretarla con la llave de dos pivotes.
Cepillo de vaso 23/cepillo de disco
Para ciertas aplicaciones deben desmontarse la caperuza protectora 6 y montar la protección para las manos 18.
El útil debe poder enroscarse a una profundidad suficiente en el husillo 5 para que asiente firmemente contra el labio del husillo que se encuentra al final de la rosca del husillo. Apretar el útil con la llave fija.
Vaso de esmerilar
Al trabajar con vasos de esmerilar, emplear una caperuza protectora especial 15.
El vaso de esmerilar 16 debe sobresalir de la caperuza protectora 15 lo imprescindible nada más para realizar el trabajo.
Reajustar la caperuza protectora 15 a esta medida.
Realizar el montaje según la hoja ilustrada.
Enroscar la tuerca de fijación 11 y apretarla con la llave de dos pivotes acodada 17 prevista.
Tuerca de fijación
En lugar de la tuerca de fijación 11 debe emplearse la tuerca de fijación rápida 12 (accesorio especial). Los útiles de amolar pueden montarse sin precisar un útil adicional.
La tuerca de fijación rápida 12 debe emplearse solamente en discos de desbastar/tronzar.
Utilizar únicamente una tuerca de fijación rápida 12 en perfecto estado.
Al montar la tuerca, prestar atención a que la cara que lleva la inscripción no asiente sobre el disco de amolar; la flecha debe orientarse además sobre la marca índice 29.

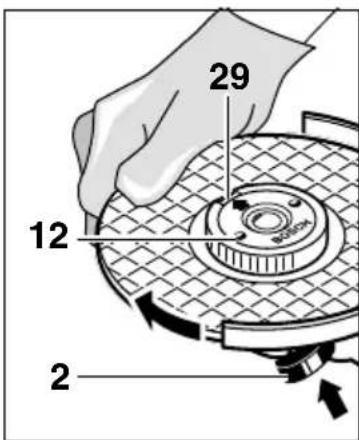

Retener el husillo portamuelas presionando el botón de bloqueo del husillo 2. Apretar la tuerca de fijación rápida girando con fuerza el disco de amolar en el sentido de las agujas del reloj.

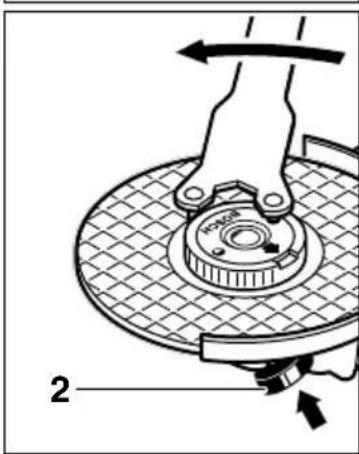

Una tuerca de fijación rápida sin dañar, correctamente montada, se deja aflojar a mano girando el anillo moleteado en sentido contrario a las agujas del reloj.
No intentar aflojar nunca con una tenaza una tuerca de fijación rápida bloqueada, sino con la llave de dos pivotes. Aplicar la llave de dos pivotes según se muestra en la figura.
Útiles admisibles
Puede emplearse todos los útiles mencionados en estas instrucciones de manejo.
Las revoluciones [min] o velocidad periférica [m/s] admisibles en los útiles deben corresponder, como mínimo, a los valores indicados en la tabla.
Deben considerarse por lo tanto siempre las revoluciones/velocidad periférica admisibles marcadas sobre la etiqueta de los útiles.
| máx. [mm] [mm] | d -1 [min/s] | ||||
| D | b | ||||
| b d | 180 | 8 | 22,2 | 8 500 | 80 |
| 230 | 8 | 22,2 | 6 500 | 80 | |
| D | 180 | - | - | 8 500 | 80 |
| 230 | - | - | 6 500 | 80 | |
| b d | 100 | 30 M | 14 8 500 | 45 | |
Puesta en servicio
Cerciorarse de que la tensión de la red sea correcta: La tensión de la fuente de energía debe coincidir con las indicaciones en la placa de características del aparato. Los aparatos marcados con 230 V pueden funcionar también con 220 V.
Conexión y desconexión
Para poner en marcha el aparato desplazar hacia adelante el interruptor de conexión/desconexión 3 y presionarlo a continuación.
Para enclavar el interruptor de conexión/desconexión 3 continuar desplazándolo hacia adelante, manteniéndolo presionado.
Para desconectar el aparato, soltar o presionar y soltar, si estuviese enclavado, el interruptor de conexión/desconexión 3.
Interruptor de ejecución sin enclavamiento (requerido en ciertos países):
Para poner en marcha el aparato, desplazar hacia adelante el interruptor de conexión/desconexión 3 y presionarlo a continuación.
Para desconectar el aparato, soltar el interruptor de conexión/desconexión 3.
¡Funcionamiento de prueba!
Comprobar los útiles antes de su uso. El útil debe estar perfectamente montado y debe girar sin rozar en ningún lado. Efectuar un funcionamiento de prueba dejándolo girar en vacío durante 30 segundos como mínimo. No utilizar los útiles si están dañados, si giran de forma descentrada o vibran.
Limitación de la corriente de arranque (Tipo J)
Gracias al arranque suave del aparato es suficiente un fusible de 16 A.
Los aparatos sin limitación de la corriente de arranque necesitan un fusible de mayor amperaje (utilizar por lo menos un fusible lento de 16 A).
Instrucciones de trabajo
■Sujetar la pieza de trabajo, a no ser que quede bien firme por su propio peso. ■No solicitar el aparato de manera que llegue a detenerse. ■Los discos de desbastar y de tronzar pueden alcanzar temperaturas muy elevadas al trabajar; espere hasta que se enfríen antes de tocarlos.
Desbastado
Con ángulos de ataque de 30° a 40° se obtiene el mejor resultado al desbastar. Guiar el aparato con movimiento de vaivén ejerciendo una presión moderada. Así, no se produce un calentamiento excesivo y se evita que la pieza de trabajo cambie de color y que se marque con estrías.
Jamás deben usarse discos tronzadores para desbastar.
Los discos lijadores segmentados tienen una duración notablemente mayor que las hojas lijadoras, generan un nivel de ruido menor, y calientan menos la pieza de trabajo.
Tronzado
Al tronzar, el disco no debe presionarse excesivamente ni ladearse, ni guiarse con un movimiento oscilante. Trabajar con un avance moderado y adecuado al tipo de material a trabajar.
No frene los discos tronzadores en marcha por inercia presionándolos lateralmente contra el material.

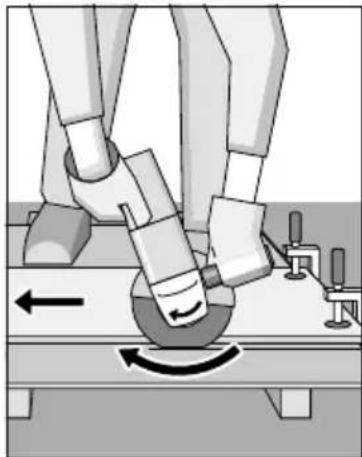

Al tronzar es importante que el sentido de avance de la máquina sea el correcto. El aparato debe guiarse siempre a contramarcha, nunca en sentido opuesto. De lo contrario existe el riesgo de que el aparato sea rechazado bruscamente.

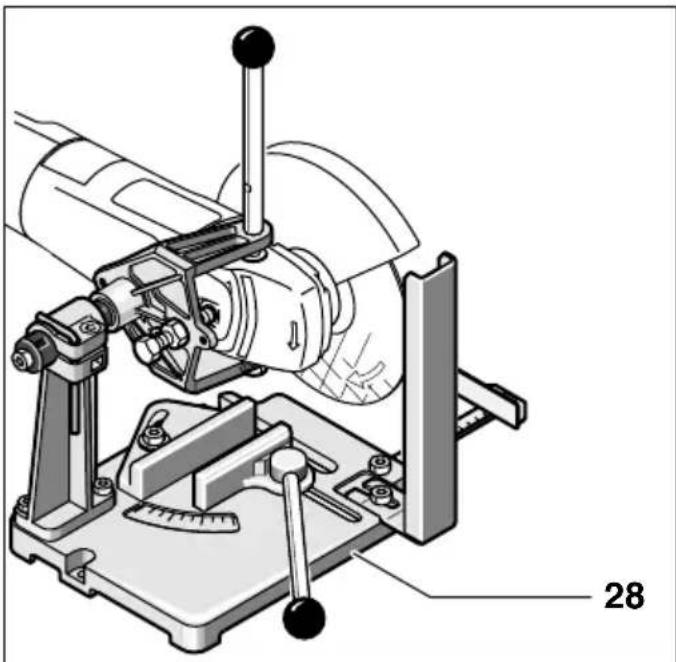

Mesa de tronzar
Con la mesa de tronzar 28 (accesorio especial) se pueden tronzar piezas de trabajo de igual longitud con un ángulo de inclinación de 0 a 45°.
Atenerse estrictamente a las instrucciones de seguridad y trabajo indicadas en las respectivas instrucciones de manejo de la mesa de tronzar. Solamente emplear mesas de tronzar originales Bosch.

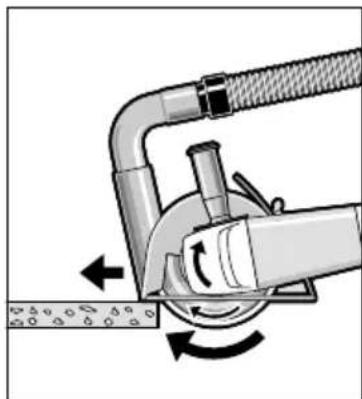

Tronzado de piedra
El aparato debe utilizarse solamente para el tronzado y amolado en seco.
Se recomienda utilizar un disco tronzador diamantado. Para evitar que el aparato se ladee, emplear el soporte guía 25 con una caperuza protectora de aspiración especial.
Solamente utilizar el aparato con un equipo de aspiración de polvo. Colocarse adicionalmente una mascarilla antipolvo.
El aspirador debe estar homologado para succionar polvo de piedra.
Bosch le ofrece el aspirador adecuado.
Conectar el aparato y asentar la parte delantera del soporte guía sobre la pieza de trabajo.
Guiar el aparato con un avance moderado y adecuado al tipo de material a trabajar (figura).
Al tronzar materiales muy duros, p. ej. hormigón con un alto contenido de áridos, puede llegar a sobrecalentarse el disco tronzador diamantado (LL), llegando incluso a dañarse. Esto se manifiesta por una corona de chispas en el perímetro del disco tronzador diamantado.
En estos casos debe interrumpirse el proceso de tronzado para enfriar el disco tronzador diamantado, dejándolo funcionar brevemente sin carga a las revoluciones en vacío.
Tanto una disminución considerable en la progresión del trabajo como una corona de chispas en el perímetro del disco tronzador diamantado son síntomas de que el disco está mellado. Este puede reafilarse efectuando uno o varios cortes en material abrasivo (p. ej. en arenisca calcárea).

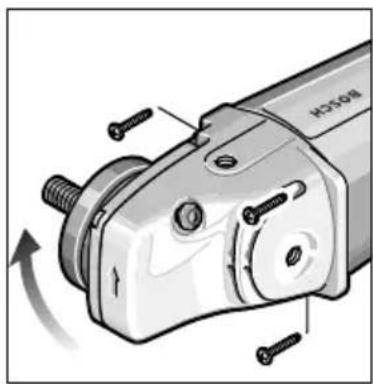

Giro del cabezal del aparato
- Antes de cualquier manipulación en el aparato, extraer el enchufe de la red.
El cabezal del aparato puede montarse girado en pasos de 90° respecto a la carcasa del aparato. Ello permite situar el interruptor de conexión/desconexión en una posición más cómoda al efectuar trabajos especiales como, p. ej., en operaciones de tronzado con un soporte guía 25 / mesa de tronzar 28 (accesorios especiales), o en caso de que el usuario sea zurdo.
raciones de tronzado con un soporte guía 25 / mesa de tronzar 28 (accesorios especiales), o en caso de que el usuario sea zurdo.
Desenroscar completamente los cuatro tornillos.
Girar el cabezal del aparato con cuidado, y sin separarlo de la carcasa, hasta la nueva posición.
Enroscar nuevamente los tornillos, y apretarlos.

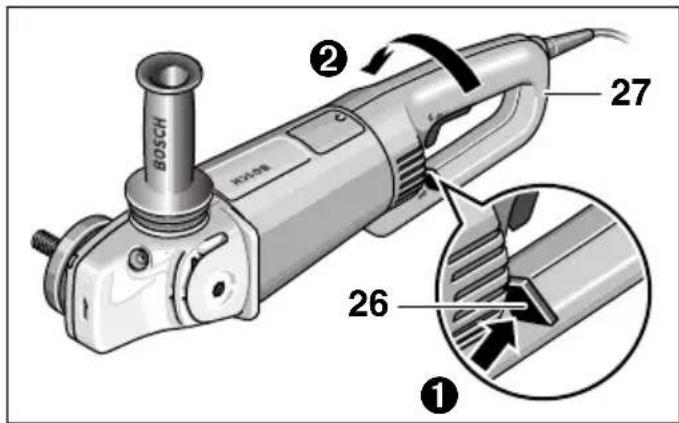

Giro de la empuñadura (GWS 24/26-180/230 (J)B)
La empuñadura 27 puede girarse 90° hacia la izquierda y derecha respecto a la carcasa motor. Ello permite posicionar el interruptor de conexión/desconexión en una posición de manejo más favorable en ciertos casos; p. ej. si el usuario fuese zurdo, o al realizar operaciones de tronzado con un soporte guía/mesa de tronzar (accesorio especial).
Tirar firmemente del desenclavamiento de la empuñadura 26 en dirección de la flecha (1) girando simultáneamente (2) la empuñadura 27 a la posición deseada, hasta enclavarla. La figura muestra la empuñadura 27 girada en 90°.
El mecanismo de desenclavamiento de la empuñadura 26 y el interruptor de conexión/desconexión 3 disponen de un mecanismo de seguridad.
El aparato no debe conectarse mientras que la empuñadura 27 no se encuentre enclavada en una de las tres posiciones posibles.
La empuñadura 27 no debe girarse si se encuentra enclavado el interruptor de conexión/desconexión 3.
Mantenimiento y limpieza
■ Antes de cualquier manipulación en el aparato, extraer el enchufe de la red.
Mantener siempre limpios el aparato y las rejillas de refrigeración para poder trabajar con seguridad.
En casos especiales puede ocurrir que se acumule polvo metálico susceptible de conducir electricidad en el interior del aparato. Esto podría llegar a mermar la protección de aislamiento del aparato. En estos casos se recomienda la aplicación de un equipo de aspiración estacionario, soplar frecuentemente las rejillas de refrigeración, e intercalar un fusible diferencial.
Si a pesar de los esmerados procesos de fabricación y control, el aparato llegara a averiarse, la reparación debe encargarse a un taller de servicios autorizado para herramientas eléctricas Bosch.
Al realizar consultas o solicitar piezas de repuesto, es imprescindible indicar siempre el número de pedido de 10 dígitos que figura en la placa de características del aparato.
Protección del medio ambiente
Recuperación de materias primas en lugar de producir desperdicios
El aparato, los accesorios y el embalaje debieran someterse a un proceso de recuperación que respete el medio ambiente.
Estas instrucciones se han impreso sobre papel reciclado sin la utilización de cloro.
Para efectuar un reciclaje selectivo se han identificado las piezas de plástico.
Información sobre ruidos y vibraciones
Determinación de los valores de medición según norma EN 50 144.
El nivel de ruido típico del aparato corresponde a: nivel de presión de sonido 90 dB (A); nivel de potencia de sonido 103 dB (A).
¡Usar protectores auditivos!
El nivel de vibraciones típico es de 5,5 m/s².
Al aplicar la empuñadura adicional amortiguada contra vibraciones, se alcanza un nivel de vibraciones típico mano-brazo en la empuñadura inferior a 2,5 m/s².
Servicio técnico y atención al cliente
El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio las cuales obtener también en internet bajo:
www.bosch-pt.com
Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios.
España
Robert Bosch España, S.A.
Departamento de ventas
Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Tel. Asesoramiento al cliente: +34 (0901) 11 66 97
Fax: +34 (091) 327 98 63
Venezuela
Robert Bosch S.A.
Final Calle Vargas. Edf. Centro Berimer P.B.
Boleita Norte
Caracas 107
Tel.: +58 (02) 207 45 11
México
Robert Bosch S.A. de C.V.
Tel. Interior: +52 (01) 800 627 1286
Tel. D.F.: +52 (01) 52 84 30 62
E-Mail: arturo.fernandez@mx.bosch.com
Argentina
C1414BAW Ciudad Autónoma de Buenos Aires Atención al Cliente
Tel.: +54 (0810) 555 2020
E-Mail: herramentas.bosch@ar.bosch.com
Perú
Autorex Peruana S.A.
República de Panamá 4045,
Lima 34
Tel.: +51 (01) 475-5453
E-Mail: vhe@autorex.com.pe
Chile
EMASA S.A.
Irarrázaval 259 - Ñuñoa
Santiago
Tel.: +56 (02) 520 3100
E-Mail: emasa@emasa.cl
(Declaración de conformidad)
Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o documentos normalizados siguientes: EN 50 144 de acuerdo con las regulaciones 89/336/CEE, 98/37/CE.
Dr. Egbert Schneider Dr. Eckerhard Strötgen
Reservado el derecho de modificaciones
Datos técnicos y aparato
Disco de desbastar/cortar
Plato abrasivo de goma 20
Tuerca de apriete rápido SDS-e/ie
En lugar de la tuerca de apriete 11, también puede utilizarse una tuerca de apriete rápido 12 (accesorio). De esta forma también será posible montar herramientas abrasivas sin necesidad de utilizar herramientas.
Para fijar, continúe desplazando el interruptor de encendido/apagado 3 presionado hacia adelante.
Para apagar el aparato, debe soltar el interruptor de encendido/apagado 3 o presionarlo y soltarlo de nuevo.
- ELEMENTOS DEL APARATO. PARA SU SEGURIDAD
- UTILIZACIÓN REGLAMENTARIA
- INDICACIONES CONCERNIENTES A LA ESTÁTICA
- MONTAJE DE LOS DISPOSITIVOS PROTECTORES
- CAPERUZA PROTECTORA CON TORNILLO DE FIJACIÓN
- CAPERUZA PROTECTORA DE CIERRE RÁPIDO
- EMPUÑADURA ADICIONAL
- PROTECCIÓN PARA LAS MANOS
- MONTAJE DE LOS ÚTILES
- DISCOS DE DESBASTAR/TRONZAR
- PLATO LIJADOR DE GOMA
- REALIZAR EL MONTAJE SEGÚN LA HOJA ILUSTRADA
- CEPILLO DE VASO 23/CEPILLO DE DISCO
- VASO DE ESMERILAR
- TUERCA DE FIJACIÓN
- ÚTILES ADMISIBLES
- PUESTA EN SERVICIO
- CONEXIÓN Y DESCONEXIÓN
- INTERRUPTOR DE EJECUCIÓN SIN ENCLAVAMIENTO (REQUERIDO EN CIERTOS PAÍSES)
- ¡FUNCIONAMIENTO DE PRUEBA
- LIMITACIÓN DE LA CORRIENTE DE ARRANQUE (TIPO J)
- INSTRUCCIONES DE TRABAJO
- DESBASTADO
- TRONZADO
- MESA DE TRONZAR
- TRONZADO DE PIEDRA
- GIRO DEL CABEZAL DEL APARATO
- ANTES DE CUALQUIER MANIPULACIÓN EN EL APARATO, EXTRAER EL ENCHUFE DE LA RED
- GIRO DE LA EMPUÑADURA (GWS 24/26-180/230 (J)B)
- MANTENIMIENTO Y LIMPIEZA
- PROTECCIÓN DEL MEDIO AMBIENTE
- RECUPERACIÓN DE MATERIAS PRIMAS EN LUGAR DE PRODUCIR DESPERDICIOS
- INFORMACIÓN SOBRE RUIDOS Y VIBRACIONES
- ¡USAR PROTECTORES AUDITIVOS
- SERVICIO TÉCNICO Y ATENCIÓN AL CLIENTE
- WWW.BOSCH-PT.COM
- ESPAÑA
- VENEZUELA
- MÉXICO
- ARGENTINA
- PERÚ
- CHILE
- (DECLARACIÓN DE CONFORMIDAD)
- DATOS TÉCNICOS Y APARATO
- DISCO DE DESBASTAR/CORTAR
- PLATO ABRASIVO DE GOMA
- TUERCA DE APRIETE RÁPIDO SDS-E/IE
Marca : BOSCH
Modelo : GWS 21230 JHV Professional
Categoría : Amoladora angular
