GWS 21230 JHV Professional - Esmerilhadeira angular BOSCH - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho GWS 21230 JHV Professional BOSCH em formato PDF.
| Tipo de produto | Esmerilhadeira angular |
| Marca | Bosch |
| Modelo | GWS 21230 JHV Professional |
| Diâmetro máximo do rebolo | 230 mm |
| Velocidade em vazio | 6500 rpm |
| Tensão de alimentação | 220–230 V |
| Nível sonoro | 90 dB(A) (intensidade) / 103 dB(A) (nível de ruído) |
| Vibrações mão-braço | 5,5 m/s² |
| Funções principais | Corte, esmerilhamento, escovamento |
| Proteção | Tampa de proteção ajustável com travamento rápido ou parafuso de aperto |
| Punho adicional | Amortecedor de vibrações (VIBRATION CONTROL) |
| Travamento do fuso | Sim, tecla de travamento |
| Interruptor | Ligar/Desligar com travamento |
| Rotação da cabeça | Em passos de 90° (4 posições) |
| Orientação do punho | 90° à esquerda ou à direita |
| Limitação da corrente de partida | Sim (tipo J) |
| Manutenção | Limpar regularmente as aberturas de refrigeração |
| Acessórios compatíveis | Discos de desbaste/corte, pratos de lixamento, escovas tipo taça, rebolos tipo taça, protetor de mão |
| Materiais usináveis | Metal, pedra (a seco) |
| Serviço de pós-venda | Bosch França, Bélgica, Suíça (ver manual) |
Perguntas frequentes - GWS 21230 JHV Professional BOSCH
Perguntas dos utilizadores sobre GWS 21230 JHV Professional BOSCH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Esmerilhadeira angular em formato PDF gratuitamente! Encontre o seu manual GWS 21230 JHV Professional - BOSCH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. GWS 21230 JHV Professional da marca BOSCH.
MANUAL DE UTILIZADOR GWS 21230 JHV Professional BOSCH
Manual de instruções
Istruzioni d'uso
Gebruiksaanwijzing
Empunhadura adicional amortecida contra vibrações
Controle de vibração
Disco lixador segmentado (prato polidor de fibra)
Disco lixador segmentado (prato polidor de fibra)
| Rebarbadora GWS 21-180 H | GWS 21-230 H | GWS 24-180 B | ||
| Professional | Professional | Professional | Professional | |
| N° de encomenda 0 601 851 0.. 0 601 852 0.. 0 601 853 0.. | ||||
| Com limitação de | GWS 21-180 JH | GWS 21-230 JH | GWS 24-180 JB | |
| corrente de arranque | Professional | Professional | Professional | |
| N° de encomenda 0 601 851 9.. 0 601 852 9.. 0 601 853 9.. | ||||
| Potência nominalconsumida* | [W] 2 100 2 100 2 400 | |||
| Potênciautil [W] 1 350 1 350 1 700 | ||||
| Rotações em vazio [min | -1] 8 500 6 500 8 500 | |||
| Discos abrasivos-Ø, Tmax. [mm] 180 230 180 | ||||
| Rosca de veio derectuição | M 14 M 14 M 14 | |||
| Pesso sem cabo de rede,aprox. | [kg] 4,3 4,3 5,1 | |||
| Classe de proteção / II / II / II | [☑] | [☑] | [☑] | |
| Rebarbadora GWS 24-180 H Profissional | GWS 24-230 B Professional | GWS 24-230 H Professional |
| N° de encomenda 0 601 853 4.. 0 601 854 0.. 0 601 854 4.. | ||
| Com limitação de corrente de arranque | GWS 24-230 JB Professional | GWS 24-230 JH Professional |
| N° de encomenda 0 601 854 9.. 0 601 854 5.. | |
| Potência nominal | |
| consumá* | [W] 2 400 2 400 2 400 |
| Potênciautil [W] 1 700 1 700 1 700 | |
| Rotações em vazio [min | -1] 8 500 6 500 6 500 |
| Discos abrasivos-Ø, max. [mm] 180 230 230 | |
| Rosca de veio de | |
| rectificação | M 14 M 14 M 14 |
| Peso sem cabo de rede, aprox. | [kg] 5,1 5,1 5,1 |
| Classe de proteção / II / II / II | 回 | 回 | 回 |
| Rebarbadora GWS 26-180 B | Professional | GWS 26-180 H Professional | GWS 26-230 B Professional | GWS 26-230 H Professional |
| N° de encomenda 0 601 855 0.. 0 601 855 4.. 0 601 856 0.. 0 601 856 4.. | ||||
| Com limitação de corrente de arranque | GWS 26-180 JB Professional | GWS 26-230 JB Professional | GWS 26-230 JH Professional | |
| N° de encomenda 0 601 855 9.. | 0 601 856 9.. 0 601 856 5.. | |||
| Potência nominalconsumida* | [W] 2 600 2 600 2 600 2 600 | |||
| Potênciautil [W] 1 800 1 800 1 800 1 800 |
| Rotações em vazio [min -1] 8 500 8 500 6 500 6 500 |
| Discos abrasivos-Ø, max. [mm] | 180 | 180 | 230 | 230 |
| Rosca de veio de rectificacao | M 14 M 14 M 14 M 14 |
| Peso sem cabo de rede, aprox. | [kg] 5,1 5,1 5,1 5,1 |
| Classe de proteção / II / II / II / II |
- Os valores indicados valem para tensões nominais de [U] 230/240 V. Estas indicações podem variar no caso de tensões mais baixas e modelos específicos de países.
Por favor, observar o número de encomenda da sua máquina. A designação comercial de diversas máquinas pode variar.
Os processos de ligação causam durante pouco tempo reduções de tensão. No caso de condições de rede desfavoráveis, podem ocorrer impedimentos devido a outros aparelhos. No caso de impedâncias de rede inferiores a 0,25 ohms, não é de se esperar quaisquer interferências.
Elementos do aparelho Para sua manutenção
A numeração dos elementos do aparelho refere-se à apresentação do aparelho na página de gráficos.
Por favor, abra a aba com a apresentação do aparelho e deixe a página aberta quando ler a instrução de serviço.
1 Rosca do punho adicional (3x) 2 Tecla de trava de veio 3 Interruptor de ligar/desligar 4 Punho adicional 5 Veio de retificação 6 Capa de proteção 7 Parafuso de ajuste 8 Alavanca de aperto 9 Flange de admissão com O-Ring 10 Disco de desbastar/cortar 11 Porca de aperto 12 Porca de aperto rápido SDS-elic 13 Parafuso de aperto 14 Ressalto de codificação 15 Capa de proteção para mós tipo taça 16 Mó tipo taça 17 Chave de furos para porca de aperto* 18 Proteção para as mãos 19 Discos distanciadores* 20 Prato de lixar de borracha 21 Lixa 22 Porca redonda 23 Escova tipo taça 24 Disco de diamante para cortar* 25 Carril de guia com capa de aspiração* 26 Destravamento do punho 27 Punho 28 Suporte de corte
- Os acessórios ilustrados e descritos nas instruções de serviço nem sempre são abrangidos pelo conjunto de fornecimento!
Um trabalho seguro com o aparelho só é possível depois de ler completamente as instruções de serviço e as indicações de segurança, e após observar rigorosamente as indicações nelas contidas.
Adicionalmente, deverá seguir as indicações gerais de segurança que se encontram no caderno em anexo. Uma instrução prática é vantajosa.
- Usar óculos de proteção e proteção para os ouvidos. Para a sua segurança, use também outros utensílios de segurança pessoal, como por exemplo luvas de proteção, sapatos firmes e robustos, capacete e avental.
- Durante o trabalho são produzidos pós que podem ser nocivos à saúde, inflamáveis ou explosivos. São necessárias medidas de proteção adequadas.
Por exemplo: Alguns pós são considerados cancerígenos. Utilize uma aspiração de pó/aparas apropriada e use uma máscara de proteção contra pó.
Pó de metal leve pode queimar ou explodir. Sempre manter o local de trabalho limpo, pois misturas de material são extremamente perigosas. Caso o cabo de rede for danificado ou cortado durante o trabalho, não toque no cabo. Tire imediatamente a ficha da tomada. Jamais utilize o aparelho com um cabo danificado. Aparelhos realizados ao ar livre devem ser conectados através de um interruptor de proteção contra corrente residual com uma corrente de ativação de no máximo 30 mA. Não utilize o aparelho na chuva ou em ambientes úmidos. Ao trabalhar com o aparelho, segure-o sempre com ambas as mãos e mantenha uma posição firme. Fixar a peça a ser realizada. Uma peça a ser realizada fixa através de dispositivos de fixação ou torno de bancada está mais firme do que quando segurada com a mão. Conduzir o cabo sempre por detrás da máquina. Sempre desligar o aparelho antes de depositá-lo e aguardar até que o aparelho pare completamente.
No caso de falha de corrente ou se for puxada a tomada de corrente, deverá destravar imediatamente o interruptor de ligar/desligar e colocá-lo na posição desligada. Isto evita um novo arranque involuntário. O aparelho deve ser utilizado para cortes a seco/polimento a seco. O punho adicional deve ser montado durante todos os trabalhos com o aparelho. Apenas segurar a ferramenta elétrica pelas superfícies de manuseio isoladas, caso a ferramenta de utilização possa entrar em contacto com uma tubulação escondida no muramento ou o próprio cabo elétrico.
O contacto com um cabo que conduz tensão elétrica, colocar a sob tensão as partes de metal expostas da ferramenta pode levar a um choque elétrico.
Utilize apareiros detectores apropriados para detectar cabos de alimentação ou peça apoio da sua empresa de abastecimento. O contato com cabos elétricos pode provocar incêndio e choque elétrico. O dano de uma linha de gás pode levar a uma explosão. Uma perfuração de um tubo de água provoca um dano material ou pode provocar um choque elétrico. Para trabalhos com discos de desbastar ou de cortar, é necessário que a capa de proteção 6 esteja montada. Para trabalhos com o prato de lixar de borracha 20 ou com a escova em forma de tacho 23/escova em forma de disco/disco abrasivo em forma de leque, é necessário montar a proteção para as mãos 18 (acessório). Use a suspensão a vácuo para o pó de pedras ao trabalhar com as tais. O aspirador de pó deve ser aprovado para aspirar o pó de pedras. Usar um carril de guia para cortar pedras. - Materiais que contenham amianto não devem ser trabalhados. Apenas utilize ferramentas abrasivas, com um número de rotações admissível que será no mínimo tão alto como o número de rotações em vazio do aparelho. ■ Controlar as ferramentas abrasivas antes da utilização. A ferramenta abrasiva deve estar perfeitamente montada e deve poder girar livremente. Realizar um funcionamento de ensaio sem carga, durante no mínimo 30 segundos. Ferramentas abrasivas danificadas, descentradas ou vibrantes não devem ser utilizadas.
Proteger as ferramentas abrasivas contra golpes, trepidações e gordura. Só contatar a peça a ser trabalhada quando o aparelho já estiver ligado. - Não toque nas ferramentas abrasivas em rotação. - Observar o sentido de rotação. Sempre segurar o aparelho de forma que faíscas ou pó de lixar voem para longe do corpo. Ao lixar metais voam faíscas. Observe que nenhuma pessoa corra perigo. Devido ao perigo de incêndio, não devem encontrar-se materiais inflamáveis nas proximidades (área de vôo de faíscas). ■ Cuidado ao abrir cavidades p.ex. em paredes portantes: Veja as indicações sobre a estática. O aparelho reage com movimentos bruscos, quando o disco de corte é bloqueado. Neste caso o aparelho deve ser desligado imediatamente. - Observar as dimensões dos discos abrasivos. O diâmetro do furo deve ajustar-se sem folga à flange de admissão 9. Não utilize peças de redução ou adaptadores. ■ Jamais utilize discos de corte para desbastar. Não pressionar lateralmente os discos de corte. Observe as indicações do fabricante sobre a montagem e a aplicação da ferramenta abrasiva. Cuidado! A lixa funciona por inércia após desligar o aparelho. ■ Não fixar o aparelho com um torno de bancada. - Jamais deixe que crianças utilizem este aparelho. A Bosch só pode assegurar um funcionamento perfeito do aparelho, se para este aparelho forem utilizados acessórios originais previstos para tal.
Utilização de acordo com as disposições
O aparelho é determinado para cortar, desbastar e escovar materiais de metal e de pedra, sem utilizar água. Para cortar pedras é necessário utilizar um carril de guia.
Indicações sobre a estática
Aberturas em paredes portantes devem ser realizadas de acordo com a norma DIN 1053 parte 1 ou com as disposições do respectivo país.
É imprescindível seguir estas diretivas. Antes de iniciar o trabalho, deverá consultar o especialista em estática, o arquiteto ou os responsáveis pela obra.
Montar os dispositivos de proteção
■Tirar a ficha da tomada antes de todos os trabalhos no aparelho. Para trabalhos com discos de desbastar ou de cortar, é necessário que a capa de proteção 6 esteja montada.
Capa de proteção com parafuso de aperto
O ressalto de codificação 14 na capa de proteção 6 assegura que apenas uma capa de proteção corresponda a um respectivo tipo de aparelho.
Se necessário, deverá soltar o parafuso de aperto 13.
Colocar a capa de proteção 6 com o ressalto de codificação 14 na ranhura de codificação que se encontrar na gola do veio do cabeçote do aparelho e girar até a posição necessária (posição de trabalho).
O lado fechado da capa de proteção 6 deve estar sempre para o operador.
Apertar o parafuso de aperto 13.
Capa de proteção com fecho rápido
A capa de proteção é pré-ajustada para o diâmetro da gola do veio. Se necessário, a força de aperto do fecho pode ser alterada, afrouxando ou apertando o parafuso de ajuste 7. Observar sempre que a capa de proteção 6 esteja firmemente posicionada sobre a gola do veio.
Abrir a alavanca de aperto 8.
Colocar a capa de proteção 6 sobre a gola do veio do cabeçote do aparelho e girar para a posição necessária (posição de trabalho).
Para fixar a capa de proteção 6, é necessário fechar a alavanca de aperto 8.
O lado fechado da capa de proteção 6 deve estar sempre voltado para o operador.
Punho adicional
O punho adicional deve ser montado durante todos os trabalhos com o aparelho.
Aparafusar o punho adicional 4 no cabeçote do aparelho, de acordo com o tipo de trabalho a ser executado.
Punho adicional com absorção de vibrações
VIBRATION CONTROL
O punho adicional com atenuação de vibrações possibilita um trabalho com poucas vibrações e portanto confortável e seguro.
Não realizar nenhum tipo de alteração no punho adicional.
Não continuar a utilizar um punho adicional que esteja danificado.
Proteção para as mãos
Para trabalhos com o prato de lixar de borracha 20 ou com a escova em forma de tacho 23/ escova em forma de disco/disco abrasivo em forma de leque, é necessário montar a proteção para as mãos 18 (acessório). A proteção para mãos 18 é fixada com o punho adicional 4.
Apenas utilize ferramentas abrasivas, com um número de rotações admissível que será no mínimo tão alto como o número de rotações em vazio do aparelho. Os discos de desbastar e de cortar tornam-se bem quentes durante o trabalho; não toque nos discos antes que arrefeçam.
- Limpar o veio de retificação e todas as peças a serem montadas. Para apertar e soltar as ferramentas abrasivas, deve fixar o veio de retificação 5 com a tecla de travamento do veio 2.
Apenas acionar a tecla de travamento do veio 2 com o veio de retificação parado!
Observar as dimensões dos discos abrasivos. O diâmetro do furo deve ajustar-se sem folga à flange de admissão 9. Não utilize peças de redução ou adaptadores.
Ao utilizar um disco de diamante para furar, observe que a seta de sentido de rotação do disco de diamante para furar coincida com o sentido de rotação do aparelho (seta de sentido de rotação na cabeça do aparelho).
Informações sobre a montagem encontram-se na página com figura.
Desaparafusar a porca de aperto 11 e apertar com uma chave de dois furos (veja trecho "Porca de aperto rápido").

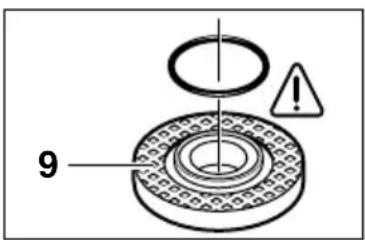

Na flange de admissão 9 encontra-se um O-Ring (peça de plástico) em torno da gola de centragem.
Caso o O-Ring estiver faltando ou estiver danificado, será imprescindível substituí-lo (nº de encomenda 1600 210 039), antes de montar a flange de admissão 9.
Após montar a ferramenta abrasiva, deverá controlar antes de ligar, se a ferramenta abrasiva está corretamente montada e se pode girar livremente.
Disco abrasivo em leque (prato de tecido abrasivo)
De acordo com a aplicação, deverá retirar a capa de proteção 6 e montar a proteção para as mãos 18. Colocar a flange especial de admissão 9 (acessório, nº de encomenda 2 605 703 028) e o disco abrasivo em leque sobre o veio de retificação 5. Aparafusar a porca de aperto 11 e apertar com a chave de dois furos.
De acordo com a aplicação, deverá retirar a capa de proteção 6 e montar a proteção para as mãos 18.
Antes de montar o prato abrasivo de borracha 20, deverá primeiramente colocar os 2 discos distanciadores 19 sobre o veio de retificação.
Informações sobre a montagem encontram-se na página com figura.
Aparafusar a porca redonda 22 e apertar com a chave de dois furos.
Escova tipo taça 23/escova em disco
De acordo com a aplicação, deverá retirar a capa de proteção 6 e montar a proteção para as mãos 18.
Deve ser possível aparafusar a ferramenta abrasiva no veio de retificação 5, de modo que esta fique firme na flange do veio de retificação na extremidade da rosca do veio de retificação. Apertar com a chave de forqueta.
Mós tipo tacho
Ao trabalhar com uma mós tipo tacho, deverá utilizar capas de proteção 15 especiais.
A mós tipo tacho 16 só deveria sobressair da capa de proteção 15, o tanto quanto for imprescindivelmente necessário para o respectivo caso de trabalho.
Reajustar a capa de proteção 15 para esta idade.
Informações sobre a montagem encontram-se na página com figura.
Desaparafusar a porca de aperto 11 e apertar com a chave de dois furos acotovelada 17.

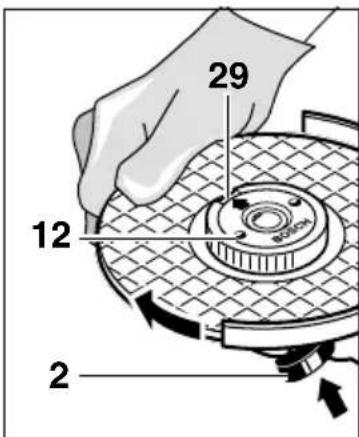

A porca de aperto-rápido 12 só deve ser utilizada para discos de desbastar e de cortar.
Apenas utilizar porcas de aperto-rápido 12 em perfeito estado em que não aparecem avarias.
Ao aparafusar, deverá observar que o lado com a descrição não mostre no sentido do disco abrasivo; a seta deve indicar no sentido da marca de índices 29.
Fixar o veio de rectificação com a tecla de travamento do veio 2. Apertar a porca de aperto rápido girando firmemente o disco abrasivo no sentido dos ponteiros do relógio.
Uma porca de aperto rápido que não apresenta danos e que está fixa de forma correcta, pode ser solta girando manualmente o anel serrilhado no sentido dos ponteiros do relógio.
Jamais soltar com um alicate, uma porca de aperto rápido que estiver emperrada, mas
sim utilizar uma chave de dois furos. Aplicar a chave de dois furos, como indicado na figura.
Ferramentas abrasivas admissíveis
Podem ser realizadas todas as ferramentas abrasivas mencionadas nesta instrução de serviço.
O número de rotações admissível [min-1] ou a velocidade circunferencial [m/s] das ferramentas abrasivas realizadas deve corresponder no mínimo às indicações na tabela.
Por este motivo, deverá sempre observar o número de rotações/velocidade circunferencial indicados na etiqueta da respectiva ferramenta abrasiva.
| máx. [mm] [mm] | d -1[mm/s] | ||||
| D | b | ||||
| b d D | 180 | 8 | 22,2 | 8 500 | 80 |
| 230 | 8 | 22,2 | 6 500 | 80 | |
| D | 180 | - | - | 8 500 | 80 |
| 230 | - | - | 6 500 | 80 | |
| b |d D | 100 | 30 M | 14 8 50 | 0 45 | |
Colocação em funcionamento
Tenha em atenção a tensão de rede: A tensão da fonte de corrente deve coincidir com as indicações no logotipo do aparelho. Aparelhos com a indicação de 230V também podem ser operados com 220V.
Ligar e desligar
Para colocar em funcionamento o aparelho, deverá empurrar o interruptor de ligar/desligar 3 para a frente e em seguida pressioná-lo.
Modelo de interruptor sem travamento (especial para o País):
Para colocar em funcionamento o aparelho, deverá empurrar o interruptor de ligar/desligar 3 para a frente e em seguida pressioná-lo.
Para desligar o aparelho, deverá soltar o interruptor de ligar/desligar 3.
Marcha de ensaio!
Controlar as ferramentas abrasivas antes da utilização. A ferramenta abrasiva deve estar perfeitamente montada e deve ser girada livremente. Realizar um funcionamento de ensaio sem carga, durante no mínimo 30 segundos. Ferramentas abrasivas danificadas, descentradas ou vibrantes não devem ser utilizadas.
Limitação de corrente residual (Tipo J)
Devido ao arranque suave do aparelho, é suficiente um fusível de 16 A.
Um aparelho sem limitação de corrente residual necessita uma proteção superior (colocar no min. um fusível de 16 A).
Instruções para o trabalho
Fixe a peça a ser trabalhada, caso esta não estiver firme devido ao seu peso inicial. O aparelho não deve ser demasiadamente carregado, de modo que possa parar. Os discos de desbastar e de cortar tornam-se bem quentes durante o trabalho; não toque nos discos antes que arrefeçam.
Desbastar
Com os ângulos de ataque de 30° a 40°, alcançam-se os melhores resultados ao desbastar. Movimente o aparelho para lá e para cá com pressão moderada. Desta forma, o aparelho não se torna demasiadamente quente, não muda de cor e não há sulcos na superfície do material.
Jamais utilize disco de corte para desbastar.
Disco abrasivo em leque (prato de tecido abrasivo)
Com o disco abrasivo em leque (acessório), é possível trabalhar superfícies onduladas e perfis (lixar contornos).
Discos abrasivos em leque possuem uma durabilidade maior do que lixas, um nível de ruído menor e temperaturas de lixamento mais baixas.

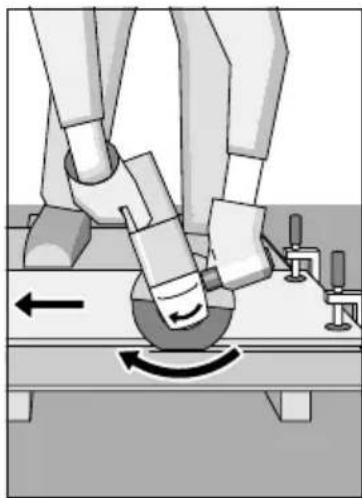

Cortar
Ao cortar, não deverá premir, emperrar nem oscilar. Trabalhe com um avanço moderado e adaptado ao material a ser trabalhado.
Não trave discos abrasivos de corte, premindo-os lateralmente.
Importante é o sentido no qual é cortado.
O aparelho deve sempre trabalhar na rotação contrária; portanto, não movimente o aparelho na outra direção! Caso contrário, há perigo de que o aparelho seja premido incontroladamente para fora do corte.
Suporte de corte
Com o suporte de corte 28 (acessório) é possível cortar peças a serem realizadas no ângulo de 0 a 45°, de modo que tenham o mesmo tamanho.
Siga estritamente as indicações de segurança e de trabalho contidas na respectiva instrução de serviço. Apenas utilize colunas de corte originais Bosch.

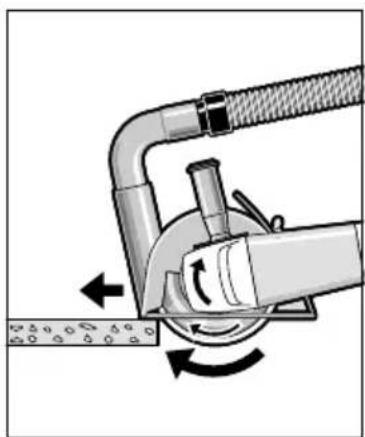

Cortar pedras
O aparelho deve ser utilizado para cortes a seco/polimento a seco.
De preferência utilize um disco de corte de diamante. Para não emperrar, deve-se utilizar o carril de guia 25 com a capa de proteção para aspiração.
Apenas operar o aparelho com aspiração de pó. Além disso, deve-se usar uma máscara de proteção contra pó.
O aspirador de pó deve ser homologado para a aspiração de pós de pedras.
A Bosch oferece aspiradores apropriados.
Ligar o aparelho e apoiar com o lado dianteiro do carril de guia sobre a peça a ser trabalhada.
Conduzir o aparelho com avanço moderado e adaptado ao material a ser trabalhado (figura).
Ao cortar materiais extremamente duros, p.ex. betão com alto teor de sílex, pode ser que o disco de diamante para cortar se sobreaqueça e seja danificado. Se este for o caso, poderá rodar uma coroa de faíscas em volta do disco de diamante para cortar.
Neste caso deverá interromper imediatamente o processo de corte e permitir que o disco de diamante para cortar arrefeça funcionando durante curto tempo com máximo número de rotações e sem carga.
Uma sensível redução da potência de trabalho e uma coroa de faíscas são sinais de que o disco de diamante para cortar está cego. Este pode ser afiado através de curtos cortes em material abrasivo (p.ex. arenito calcário).
Girar a caixa do aparelho
Tirar a ficha da tomada antes de todos os trabalhos no aparelho.

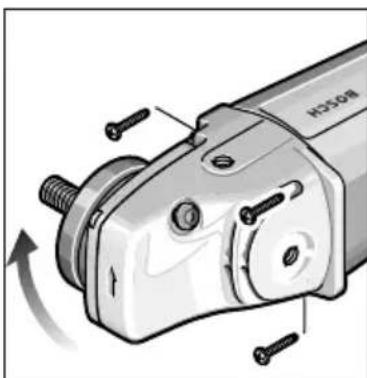

A caixa do aparelho pode ser girada na carcaça do aparelho em passos de 90°. Desta forma é possível colocar o interruptor de ligar/desligar numa posição mais propícia para certas situações especiais de trabalho, p. ex. para tra
balhos de corte com carril de guia 25/suporte de corte 28 (acessório) ou para canhotos.
Desaparafusar completamente os parafusos.
Girar cuidadosamente o aparelho para a nova posição e sem retirá-lo da carcaça.
Os parafusos devem ser introduzidos e apertados novamente.
Girar o punho do aparelho (GWS 24/26-180/230 (J)B)
O punho 27 pode ser girado em relação à caixa do motor, respectivamente num ângulo de 90° para a esquerda e para a direita. Desta forma, o interruptor de ligar/desligar pode ser colocado numa posição de manuseio apropriada para certos tipos de trabalho, p.ex. para trabalhos de corte com carril de guia/coluna de corte (acessório) e para canhotos.

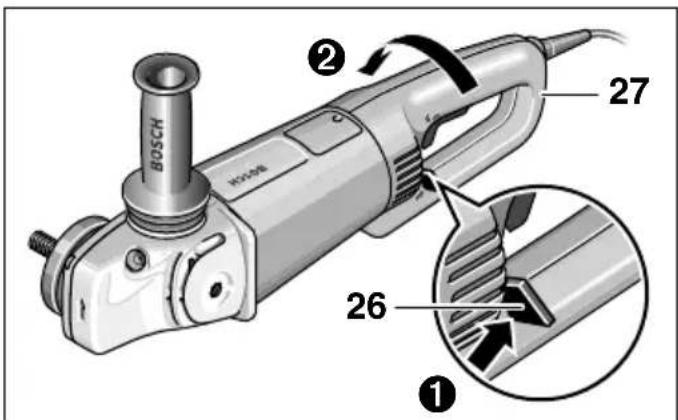

Puxar firmemente o destravamento do punho 26 no sentido da seta (1) e ao mesmo tempo girar o punho 27 na posição desejada (2) até engatar. A figura indica o punho 27 girado por 90°.
Tanto o destravamento do punho 26 quanto o interruptor de ligar/desligar 3 possuem um travamento de segurança.
O aparelho não pode ser ligado, quando o punho 27 não estiver engatado numa das posições possíveis.
O punho 27 não pode ser engatado, enquanto o interruptor de ligar/desligar 3 estiver travado.
Manutenção e conservação
Tirar a ficha da tomada antes de todos os trabalhos no aparelho.
Sempre manter o aparelho e as aberturas de ventilação limpas, para trabalhar bem e de forma segura.
No caso de extremas condições de aplicação, pode depositar-se pó condutivo no interior do aparelho. O isolamento de proteção do aparelho pode ser prejudicado. Nestes casos é recomendável a utilização de um equipamento estacionário de aspiração, soprar repetidamente as aberturas de ventilação e intercalar um interruptor de proteção contra corrente de falha (FI).
Caso o aparelho venha a apresentar falhas, apesar de cuidadosos processos de fabricação e de controle de qualidade, deve ser reparado em um serviço técnico autorizado para aparelhos elétricos Bosch.
No caso de informações e encomendas de acessórios, indique por favor sem falta o número de encomenda de 10 algarismos do aparelho!
Proteção do meio-ambiente
Reciclagem de matérias-primas em vez de eliminação de lixo
Recomenda-se sujeitar o aparelho, os acessórios e a embalagem a uma reutilização ecológica.
Estas instruções foram manufaturadas com papel reciclável isento de cloro.
Para efeitos de uma reciclagem específica, as peças de plástico dispõem de uma respectiva marca.
Informações sobre ruído e vibrações
Valores de medida de acordo com EN 50 144.
O nível de ruído avaliado A do aparelho é tipicamente: Nível de pressão acústica 90 dB (A). Nível de potência acústica 103 dB (A).
Utilize protetores auriculares!
A aceleração avaliada é tipicamente de 5,5m / s2 Utilizando o punho adicional com amortecimento de vibrações, a vibração da mão e do braço no punho adicional é normalmente inferior a 2,5m / s2
Serviço pós-venda e assistência ao cliente
O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:
www.bosch-pt.com
A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E-3E
1800 Lisboa
Tel.: +351 (021) 8500000
Fax: +351 (021) 851 1096
Brasil
Robert Bosch Ltda.
Caixa postal 1195
13065-900 Campinas
Tel.: +55 (0800) 70 45446
E-Mail: sac@bosch-sac.com.br
(Declaração de conformidade)
Declaramos sob nossa exclusiva responsabilidade que este produto cumpre as seguintes normas ou documentos normativos: EN 50 144 conforme as disposições das directivas 89/336/CEE, 98/37/CE.
Reservado o direito a modificações
Dados técnicos
Abra o punho de aperto 8.
Para trabalhar na máquina, retire a ficha da tomada.
Mantenha a máquina e as aberturas de ventilação sempre limpas.
Durante o trabalho com metais sob condições extremas, pode acumular-se pó condutor no interior da máquina. A proteção da máquina pode ser afetada. Nestes casos, recomenda-se a utilização de uma proteção diferencial, a limpeza das aberturas de ventilação com ar seco e a ligação em série de um disjuntor automático de fuga.
Se forem necessários trabalhos de manutenção e reparação, a máquina deve ser verificada por um serviço de assistência técnica autorizado da Bosch.
Ao encomendar peças sobressalentes, indique sempre o número de encomenda de 10 dígitos indicado na placa de características!
Proteção do ambiente
Recicle as matérias-primas em vez de as eliminar como resíduos.
A máquina, os acessórios e a embalagem devem ser reciclados de forma ecológica.
Estas instruções de utilização foram impressas em papel reciclado branqueado sem cloro.
Para a reciclagem correta, as peças de plástico da máquina possuem uma marcação correspondente.
Informações sobre ruído e vibrações
Valores de medição determinados de acordo com a norma EN 50 144.
O nível de pressão sonora da máquina, medido de acordo com a norma, é: Nível de pressão sonora 90 dB (A). Nível de potência sonora 103 dB (A).
A aceleração característica de subida é de 5,5 m/s².
A proteção de recolhimento cobre os cabos e, por isso, quando trabalhar com ela, o cabo característico de recolhimento é mais baixo, até 2,5 m/s².
Serviço e consultoria
O serviço responde às suas perguntas sobre a inspeção e a manutenção do seu produto, bem como sobre as peças de reposição. Desenhos de exploração e informações sobre as peças de reposição você encontra em: www.bosch-pt.com
A equipe de consultoria da Bosch está à sua disposição com prazer se você tiver perguntas sobre a compra, o uso e a regulagem dos produtos e das peças de reposição.
Portugal
Robert Bosch A.E.
Rua de Copenhague 162
Recomendações de trabalho
- EMPUNHADURA ADICIONAL AMORTECIDA CONTRA VIBRAÇÕES
- CONTROLE DE VIBRAÇÃO
- DISCO LIXADOR SEGMENTADO (PRATO POLIDOR DE FIBRA)
- ELEMENTOS DO APARELHO PARA SUA MANUTENÇÃO
- UTILIZAÇÃO DE ACORDO COM AS DISPOSIÇÕES
- INDICAÇÕES SOBRE A ESTÁTICA
- MONTAR OS DISPOSITIVOS DE PROTEÇÃO
- CAPA DE PROTEÇÃO COM PARAFUSO DE APERTO
- CAPA DE PROTEÇÃO COM FECHO RÁPIDO
- PUNHO ADICIONAL
- PUNHO ADICIONAL COM ABSORÇÃO DE VIBRAÇÕES
- VIBRATION CONTROL
- PROTEÇÃO PARA AS MÃOS
- INFORMAÇÕES SOBRE A MONTAGEM ENCONTRAM-SE NA PÁGINA COM FIGURA
- DISCO ABRASIVO EM LEQUE (PRATO DE TECIDO ABRASIVO)
- ESCOVA TIPO TAÇA 23/ESCOVA EM DISCO
- MÓS TIPO TACHO
- A PORCA DE APERTO-RÁPIDO 12 SÓ DEVE SER UTILIZADA PARA DISCOS DE DESBASTAR E DE CORTAR
- FERRAMENTAS ABRASIVAS ADMISSÍVEIS
- COLOCAÇÃO EM FUNCIONAMENTO
- LIGAR E DESLIGAR
- MODELO DE INTERRUPTOR SEM TRAVAMENTO (ESPECIAL PARA O PAÍS)
- MARCHA DE ENSAIO
- LIMITAÇÃO DE CORRENTE RESIDUAL (TIPO J)
- INSTRUÇÕES PARA O TRABALHO
- DESBASTAR
- CORTAR
- SUPORTE DE CORTE
- CORTAR PEDRAS
- GIRAR A CAIXA DO APARELHO
- GIRAR O PUNHO DO APARELHO (GWS 24/26-180/230 (J)B)
- MANUTENÇÃO E CONSERVAÇÃO
- TIRAR A FICHA DA TOMADA ANTES DE TODOS OS TRABALHOS NO APARELHO
- PROTEÇÃO DO MEIO-AMBIENTE
- RECICLAGEM DE MATÉRIAS-PRIMAS EM VEZ DE ELIMINAÇÃO DE LIXO
- INFORMAÇÕES SOBRE RUÍDO E VIBRAÇÕES
- UTILIZE PROTETORES AURICULARES
- SERVIÇO PÓS-VENDA E ASSISTÊNCIA AO CLIENTE
- WWW.BOSCH-PT.COM
- PORTUGAL
- BRASIL
- (DECLARAÇÃO DE CONFORMIDADE)
- DADOS TÉCNICOS
- PARA TRABALHAR NA MÁQUINA, RETIRE A FICHA DA TOMADA
- PROTEÇÃO DO AMBIENTE
- RECICLE AS MATÉRIAS-PRIMAS EM VEZ DE AS ELIMINAR COMO RESÍDUOS
- SERVIÇO E CONSULTORIA
- RECOMENDAÇÕES DE TRABALHO
Marca : BOSCH
Modelo : GWS 21230 JHV Professional
Categoria : Esmerilhadeira angular
