Tuotetyyppi	Kulmahiomakone
Merkki	Bosch
Malli	HWS 88230 Professional
Kategoria	Suurtaajuussähkötyökalu
Levyn enimmäishalkaisija	125 mm
Nimellisteho	950 W
Nimellistaajuus	200 Hz
Nimellisjännite	200 V (kolmivaihe)
Kuormittamaton nopeus	9500 min⁻¹ (mallista riippuen)
Karan kierre	M14
Paino (EPTA-standardin mukaan)	noin 2,8 kg
Lisäkahva	Tärinää vaimentava
Kädensuojus	Sisältyy hiomalaikka- tai harjatyöhön
Suojakotelo	Hiontaan ja katkaisuun (sovitetaan käytön mukaan)
Kytkin	Liukuva tai Tricontrol lukituksella
Tarvittava virtalähde	Taajuusmuuttaja suurtaajuiselle kolmivaihevirralle
Käyttötarkoitukset	Metallin ja kiven hionta, katkaisu, hiominen, harjaaminen (kuivana)
Huolto	Puhdista ilmanottoaukot säännöllisesti; tarkista kuormittamaton nopeus
Mukana toimitettavat lisävarusteet	Haarukka-avain, kädensuojus, lisäkahva
Korjattavuus	Varaosat saatavilla; Bosch-huolto

Usein kysytyt kysymykset - HWS 88230 Professional BOSCH

Miten suojakotelo asennetaan Bosch HWS 88230 -kulmahiomakoneeseen?

Aseta suojakotelo koodauskameran avulla karan kaulustan uraan. Säädä sen asentoa ja kiristä lukitusruuvi vähintään 10 Nm vääntömomentilla.

Millaisia levyjä voin käyttää tämän hiomakoneen kanssa?

Voit käyttää hiontalevyjä, katkaisulaikkoja, kumihiomalaikkoja, metalliharjoja ja lamellilevyjä, kunhan noudatat mittoja: enimmäishalkaisija 125 mm, laipan sovitettu sisäreikä.

Kuinka vaihdan hiomalevyn?

Irrota työkalu verkosta. Lukitse kara haarukka-avaimella, kierrä kiristysmutteri auki, vaihda levy ja kiristä mutteri tiukasti. Tarkista, että levy pyörii vapaasti ennen käyttöä.

Kuinka käytän tärinää vaimentavaa lisäkahvaa?

Kierrä lisäkahva vasemmalle tai oikealle vaihteiston koteloon toiveesi mukaan. Älä muokkaa kahvaa äläkä käytä sitä, jos se on vaurioitunut.

Miksi työkaluni ei käynnisty?

Tarkista, että taajuusmuuttaja on kytketty ja päällä. Varmista, ettei käynnistys/pysäytys -kytkin ole lukittu (paina lyhyesti takaosaa vapauttaaksesi lukituksen). Jos ongelma jatkuu, ota yhteys huoltoon.

Kuinka asennan erityisen CEE-pistotulpan?

Leikkaa erikoiskappelin vaippa, aseta johtimet (L1 ruskea, L2 sininen, L3 musta, vihreä-keltainen) vastaaviin CEE-pistotulpan holkkeihin, kiristä ruuvit ja kierrä kotelon kaksi ruuvia takaisin. Tarkista pyörimissuunta käynnistyksessä.

Voiko tämä hiomakone leikata laattaa tai kiveä?

Kyllä, kiven katkaisuun käytä timanttilaikkaa ja erityistä imusuojakoteloa. Käytä pölysuojainta ja varmista riittävä imu.

Kuinka huoltaa hiomakonetta?

Puhdista ilmanottoaukot säännöllisesti paineilmalla. Mittaa kuormittamaton nopeus takometrillä; jos se poikkeaa yli 10 % nimellisarvosta, vie työkalu huoltoon.

Mikä on HWS 88230 Professionalin teho?

Nimellisteho vaihtelee mallin mukaan, yleensä 950 W suurtaajuusversioissa. Tarkista laitteesi tyyppikilpi.

Mistä löydän varaosia tälle hiomakoneelle?

Varaosia, kuten suojakoteloita, kahvoja, muttereita ja levyjä, on saatavilla valtuutetuilta Bosch-jälleenmyyjiltä ja huollosta.

KÄYTTÖOHJE HWS 88230 Professional BOSCH

__SUPPIMER__

01 Alkuperäinen esine:

4.4 Kupertisai-esine

10

tai Alkuperäinen isodromi talmata pl Instruktura cryginalna. cs Pwodni nawotk pouzwaam sk Povodny nayod na pouzite hu Ercet haszniatal utasitas nOpnnnhbHoe pykboDcTn OKCIVITIRHR ukOpimianbiinrpykua CHINWYAIJU kk Naaanany HcyaynHnH TYLNS ro Instruetior originale bgOpAHHHAAHHHTDVKUNH

mkOpHnAnIOyranTeBOsaPabora sr Original no uputative zaraed Leimna narodila br Original up etAlugainr Instituclias originala Original Instukcia 2 1 Ta 15015(ain)

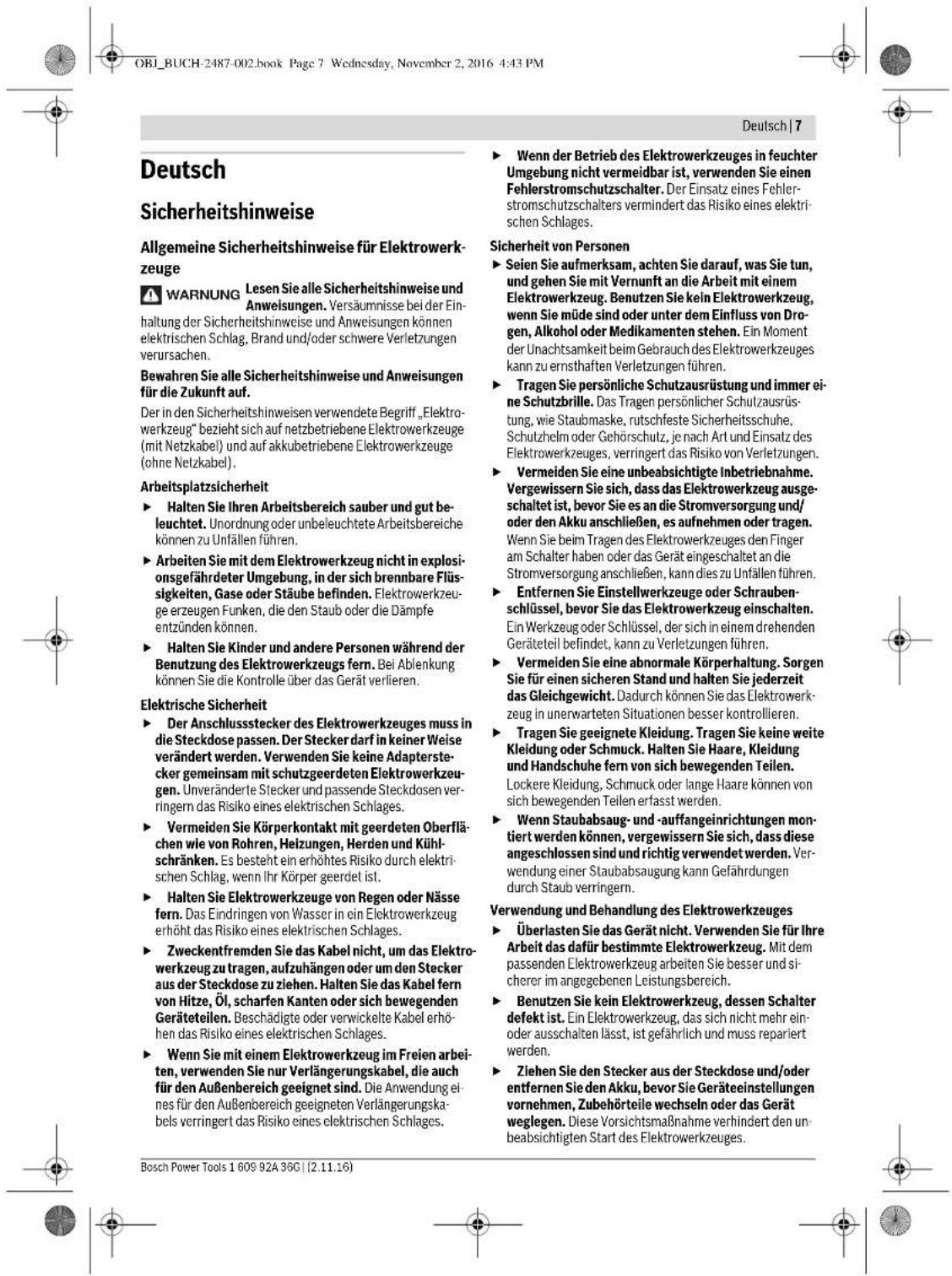

8 | Deutsch

Sähkötyökalujen yleiset turvallisuusohjeet

VAROITUS Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.

Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkovirtakäyttöiset sähkötyökalut (verkkojohdolla) ja akkukäyttöiset sähkötyökalut (ilman verkkojohtoa).

Työpaikan turvallisuus

Sähköturvallisuus

Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin. Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteen hallinnan huomion suuntautuessa muualle. Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adapteria maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. Vältä koskettamasta maadoitettuja pintoja, kuten pukkeja, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä. Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa. Käytettäessä sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvia jatkojohtoja. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. - Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

Henkilöturvallisuus

▷ Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai et voi hyvin.

den, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen.

Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimen, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukkaantumisriskiä. Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on pois kytkettynä, ennen kuin liität sen sähköverkkoon ja/tai akkuun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille. Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen. Vältä epänormaalia kehon asentoa. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että niitä käytetään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamaa vaaraa.

Sähkötyökalujen huolellinen käyttö ja käsittely

Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet parhaiten ja varmimmin tehokkuusalueella, jolle sähkötyökalu on tarkoitettu. Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata. Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkötyökalun tahattoman käynnistymisen. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. Hoida sähkötyökaluasi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksissa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjata nämä vahingoittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huonosti hoidetuista laitteista.

Pidä leikkaukset terävinä ja puhtaina. Huolellisesti hoidetut leikkuutyökalut, joiden leikkausreunat ovat terävät, eivät tartu helposti kiinni ja niitä on helpompi hallita. Käytä sähkötyökalua, tarvikkeita, vaihtotyökaluja näiden ohjeiden mukaisesti. Ota myös huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön saattaa johtaa vaarallisiin tilanteisiin.

Huolto

Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksissa vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena.

Kulmahiomakoneen turvallisuusohjeet

Yhteiset ohjeet hiekkapaperihiontaan ja kiillotukseen. Koskee seuraavia malleja:

Tätä sähkötyökalua tulee käyttää hiekkapaperihiomakoneena ja kiillotuskoneena. Ota huomioon kaikki turvallisuusohjeet, ohjeet, piirustukset ja tiedot, joita saat laitteen kanssa. Ellei noudata seuraavia ohjeita, saattaa se johtaa sähköiskuun, tulipaloon ja/tai vakaviin loukkaantumisiin. Tämä sähkötyökalu ei sovellu käytettäväksi hiontaan, teräsharjatyöhön tai katkaisuhiontaan. Käyttö, johon sähkötyökalu ei ole tarkoitettu, saattaa aiheuttaa vaaratilanteita ja loukkaantumista.

Yhteiset turvallisuusohjeet hiomista, työskentelyä teräsharjan kanssa ja katkaisuhiontaa varten. Koskee seuraavia malleja:

-060230440 -060232444,..464,..474,..434 -06023295 -06023315.. -06023325. -06023345..

Tätä sähkötyökalua tulee käyttää hiomakoneena, teräsharjana ja katkaisuhiomakoneena. Ota huomioon kaikki turvallisuusohjeet, ohjeet, piirustukset ja tiedot, joita saat laitteen kanssa. Ellei noudata seuraavia ohjeita, saattaa johtaa sähköiskuun, tulipaloon ja/tai vakaviin loukkaantumisiin. Tämä sähkötyökalu ei sovellu käytettäväksi hiekkapaperihiontaan tai kiillotukseen. Käyttö, johon sähkötyökalu ei ole tarkoitettu, saattaa aiheuttaa vaaratilanteita ja loukkaantumista.

Yhteiset turvallisuusohjeet hiomista, hiekkapaperihiomista, työskentelyä teräsharjan kanssa, kiillotusta ja katkaisuhiontaa varten

Koskee kaikkia malleja. Älä käytä mitään lisälaitteita, joita valmistaja ei ole tarkoittanut tälle sähkötyökalulle.

Suomi | 157

lulle. Vain se, että pystyt kiinnittämään laitteen sähkötyökaluun ja takaan sen turvallisen käytön. Vaihtotyökalun sallitun kierrosluvun tulee olla vähintään yhtä suuri kuin sähkötyökalussa mainittu suurin kierrosluku. Lisävaruste, joka pyörii sallittua suuremmalla nopeudella, saattaa murtua ja sinkoutua ympäristöön. Vaihtotyökalun halkaisijan ja paksuuden tulee vastata sähkötyökalun mittoja. Väärin mitoitettua vaihtotyökalua ei voida suojata riittävästi. ▸ Hiomalaikkojen ja laippojen tulee sopia tarkasti sähkötyökalusi hiomakaraan. Käytettäessä vaihtotyökaluja, jotka liitetään laippaan, tulee vaihtotyökalun halkaisijan sopia laipan kiinnityshalkaisijaan. Vaihtotyökalut, joita ei kiinnitetä oikein sähkötyökaluun, pyörivät epätasaisesti, tärisevät voimakkaasti ja saattavat johtaa hallinnan menettämiseen. Älä käytä vaurioituneita vaihtotyökaluja. Tarkista ennen jokaista käyttöä, ettei vaihtotyökalussa, kuten hiomalaikassa, ole pirstoutumia tai halkeamia, hiomalautasessa halkeamia tai voimakasta kulumaa, teräsharjassa irtonaisia tai katkenneita lankoja. Jos sähkötyökalu tai vaihtotyökalu putoaa, tulee tarkistaa, että se on kunnossa tai sitten käyttää ehjää vaihtotyökalua. Kun olet tarkistanut ja asentanut vaihtotyökalun, pidä itsesi ja lähistöllä olevat henkilöt loitolla pyörivästä vaihtotyökalusta ja anna sähkötyökalun käydä minuutin ajan täydellä kierrosluvulla. Vaurioituneet vaihtotyökalut menevät yleensä rikki tässä ajassa. Käytä henkilökohtaisia suojavarusteita. Käytä käytöstä riippuen kokokasvonaamaria, silmäsuojuksia tai suojalaseja. Jos mahdollista, käytä pölynaamaria, kuulonsuojainta, suojakäsineitä tai erikoisessua, joka suojaa sinut hioma- ja materiaalihiukkasilta. Silmät tulee suojata lentäviltä vierasesineiltä, jotka saattavat syntyä erilaisessa käytössä. Pöly- tai hengityssuojanaamareiden tulee suodattaa pois työstössä syntyvä pöly. Jos olet pitkään altistunut voimakkaalle melulle, saattaa se vaurioittaa kuuloasi. Varmista, että muut henkilöt pysyvät turvallisella etäisyydellä työalueelta. Jokaisella, joka tulee työalueelle, tulee olla henkilökohtaiset suojavarusteet. Työkappaleen tai murtuneen vaihtotyökalun osa saattaa sinkoutua kauemmas ja vahingoittaa ihmisiä myös varsinaisen työalueen ulkopuolella. Tartu laitteeseen ainoastaan eristetyistä pinnoista tehdessäsi työtä, jossa vaihtotyökalu saattaisi osua piilossa olevaan sähköjohtoon tai sahan omaan sähköjohtoon. Kosketus jännitteiseen johtoon voi tehdä sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun. Pidä verkkojohto poissa pyörivistä vaihtotyökaluista. Jos menetät sähkötyökalun hallinnan, saattaa verkkojohto tulla katkaistuksi tai tarttua kiinni ja vetää kättäsi tai käsivarttasi kiinni pyörivään vaihtotyökaluun. Älä aseta sähkötyökalua pois, ennen kuin vaihtotyökalu on pysähtynyt kokonaan. Pyörivä vaihtotyökalu saattaa koskettaa lepopintaa ja voit menettää sähkötyökalusi hallinnan.

Älä koskaan pidä sähkötyökalua käynnissä tikku-tessasi. Vaatteesi voivat tarttua kiinni pyörivään vaihtotyökaluun, joka saattaa tunkeutua kehoosi. Puhdista sähkötyökalujesi tuuletusaukot säännöllisesti. Moottorin tuuletin imee pölyä työkalun koteloon, ja voimakas metallipölyn kasaantuma voi synnyttää sähköisiä vaaratilanteita. Älä käytä sähkötyökalua palavien aineiden lähellä. Kipinät voivat sytyttää näitä aineita. Älä käytä vaihtotyökaluja, jotka tarvitsevat nestemäistä jäähdytysainetta. Veden tai muiden nestemäisten jäähdytysaineiden käyttö saattaa johtaa sähköiskuun.

Takaisku ja vastaavat varo-ohjeet

Takaisku on äkillinen reaktio, joka syntyy pyörivän vaihtotyökalun, kuten hiomalaikan, hiomalautasen tai teräsharjan tarttuessa kiinni tai jäädessä puristuksiin. Tarttuminen tai puristukseen joutuminen johtaa pyörivän vaihtotyökalun äkilliseen pysähdykseen. Tällöin hallitsematon sähkötyökalu sinkoutuu tartuntakohdasta vaihtotyökalun kiertosuuntaan nähden vastakkaiseen suuntaan. Jos esim. hiomalaikka tarttuu tai joutuu puristukseen työkappaleeseen, saattaa hiomalaikan reuna, joka on uponnut työkappaleeseen, juuttua kiinni aiheuttaen hiomalaikan ponnahduksen ulos työkappaleesta tai aiheuttaa takaiskun. Hiomalaikka liikkuu silloin käyttäjää kohti tai poispäin hänestä, riippuen laikan kiertosuunnasta tartuntakohdassa. Tällöin hiomalaikka voi myös murtua. Takaisku johtuu sähkötyökalun väärinkäytöstä tai käytöstä väärään tarkoitukseen. Se voidaan estää sopivin varotoimin, joita selostetaan seuraavassa. Pitele sähkötyökalua tukevasti ja aseta kehosi ja käsi-vartesi asentoon, josta pystyt vastaamaan takaiskuvoimiin. Käytä aina lisäkahvaa, jos sinulla on sellainen, jotta pystyisit parhaalla mahdollisella tavalla hallitsemaan takaiskuvoimia tai vastamomentteja työkalun käynnistyksessä. Käyttäjä pystyy hallitsemaan takaisku- ja vastamomenttivoimat noudattamalla sopivia suojatoimenpiteitä. Älä koskaan tuo käsiäsi lähelle pyörivää vaihtotyökalua. Vaihtotyökalu saattaa takaiskun sattuessa liikkua kättäsi kohti. Vältä pitämästä kehoasi alueella, johon sähkötyökalu liikkuu takaiskun sattuessa. Takaisku pakottaa sähkötyökalun vastakkaiseen suuntaan hiomalaikan liikkeeseen nähden tartuntakohdassa. Työskentele erityisen varovasti kulmien, terävien reunojen jne. alueella, estä vaihtotyökalua ponnattamasta takaisin työkappaleesta ja joutumasta kiinni. Pyörivällä vaihtotyökalulla on taipumus juuttua kiinni kulmissa, terävissä reunoissa ja saadessaan kimpoamisen. Tämä johtaa hallinnan pettämiseen tai käskyyn. Älä käytä ketjuteriä tai hammastettuja sahanteriä. Tällaiset vaihtotyökalut aiheuttavat usein takaiskun ja sähkötyökalun hallinnan menettämisen.

Erityiset varo-ohjeet hiontaan ja katkaisuhiontaan

Käytä yksinomaan sähkötyökaluusi sallittuja hiomatyökaluja ja näitä hiomatyökaluja varten tarkoitettuja suojuksia. Hiomatyökaluja, jotka eivät ole tarkoitettuja sähkötyökalusi kanssa käytettäviksi, ei voida suojata riittävästi ja ne ovat turvattomia. Taivutetut laikat on asennettava niin, että niiden hiomapinta ei ulotu laikkasuojuksen tason ulkopuolelle. Asiaankuulumattomasti asennettua hiomalaikkaa, joka ulottuu laikkasuojuksen tason ulkopuolelle, ei voida suojata riittävästi. Laikkasuojuksen täytyy olla tukevasti kiinni sähkötyökalussa ja niin asennettu, että suurin mahdollinen turvallisuus saavutetaan, eli niin, että mahdollisimman pieni osa hiomatyökalusta on avoin käyttäjää kohti. Laikkasuojuksen tulee suojata käyttävää henkilöä murtokappaleilta, tahattomalta hiomatyökalun koskettamiselta ja kipinöiltä, jotka voivat sytyttää vaatteet palamaan. Hiomatyökaluja saa käyttää ainoastaan siihen käyttöön, mihin niitä suositellaan. Esim.: Älä koskaan hio hiomalaikan sivupintaa käyttäen. Hiomalaikat on tarkoitettu hiontaan laikan ulkokehällä. Sivuttain kohdistuva voima saattaa murtaa hiomalaikan. Käytä aina virheetöntä, oikean kokoista ja muotoista kiinnityslaippaa valitsemallesi hiomalaikalle. Sopivat laipat tukevat hiomalaikkaa ja vähentävät hiomalaikan murtumisriskiä. Katkaisulaikkojen laipat saattavat poiketa tavallisten hiomalaikkojen laipoista. Älä käytä isompiin sähkötyökaluihin kuuluvia kuluneita hiomalaikkoja. Suurempien sähkötyökalujen hiomalaikat eivät sovellu pienempien sähkötyökalujen suuremmille kierrosluvuille, ja ne voivat murtua.

Muita katkaisuhiontaan liittyviä erityisvaro-ohjeita

Vältä katkaisulaikan juuttumista kiinni ja liian suurta syöttöpainetta. Älä tee liian syviä leikkauksia. Katkaisulaikan ylikuormitus kasvattaa sen rasitusta ja sen alttiutta kallistua tai juuttua kiinni ja siten takaiskun ja laikan murtumisen mahdollisuutta. Vältä aluetta pyörivän katkaisulaikan edessä ja takana. Jos katkaisulaikka liikkuu työkappaleessa sinusta poispäin, saattaa sähkötyökalu takaiskun sattuessa singota suoraan sinua kohti pyörivällä laikalla. Jos katkaisulaikka joutuu puristukseen tai keskeytyy, tulee sinun sammuttaa sähkötyökalu ja pitää se rauhallisesti paikallaan, kunnes laikka on pysähtynyt. Älä koskaan koeta poistaa vielä pyörivää katkaisulaikkaa leikkauksesta, se saattaa aiheuttaa takaiskun. Määrittele ja poista puristukseen joutumisen syy. Älä käynnistä sähkötyökalua uudelleen, jos laikka on kiinni työkappaleessa. Anna katkaisulaikan ensin saavuttaa täysi kierrosluku, ennen kuin varovasti jatkat leikkausta. Muussa tapauksessa saattaa laikka tarttua kiinni, ponnahtaa ulos työkappaleesta tai aiheuttaa takaiskun. Tue litteät tai isot työkappaleet katkaisulaikan puristuksen aiheuttaman takaiskuvaaran minimoimiseksi. Suuret työkappaleet voivat taipua oman painonsa takia.

Työkappaletta tulee tukea molemmilta puolilta, sekä katkaisuleikkauksen vierestä että reunoista.

Ole erityisen varovainen upotusleikkauksissa seiniin tai muihin alueisiin, joiden taustaa tai rakennetta et pysty näkemään. Uppoava kalkaisulaikka saattaa aiheuttaa takaiskun osuessaan kaasu- tai vesiputkiin, sähköjohtoihin tai muihin kohteisiin.

Erityiset varo-ohjeet hiekkapaperihiontaan

Älä käytä ylisuuria hiomapapereita, vaan noudata valmistajan ohjeita hiomapapereiden koosta. Hiomapaperit, jotka ulottuvat hiomalautasen ulkopuolelle, saattavat aiheuttaa loukkaantumista tai johtaa kiinnijuuttumiseen, hiomapaperin repeytymiseen tai takaiskuun.

Erityiset varo-ohjeet kiillotukseen

Älä hyväksy mitään irtonaisia osia kiillotushuppuun, esim. kiinnitysnauhoja. Piilota tai lyhennä kiinnitysnauhat. Irtonaiset pyörivät kiinnitysnauhat voivat tarttua sormeesi tai työkappaleeseen.

Erityiset varo-ohjeet työskentelyyn teräsharjan kanssa

Ota huomioon, että teräsharjasta irtoaa lankoja myös normaalikäytössä. Älä ylikuormita lankoja käyttämällä liian suurta painetta työkappaletta vasten. Irti sinkoutuvat langan kappaleet voivat helposti tunkeutua ohuen vaatteen tai ihon läpi. Jos suojusta suositellaan, tulee sinun varmistaa, ettei suojus ja teräsharja voi koskettaa toisiaan. Lautas- ja kuppiharjojen halkaisijat voivat laajeta puristuspaineen ja keskipakovoimien johdosta.

Lisävaro-ohjeita

Käytä suojalaseja.

Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi tai kysy paikalliselta jakeluverkko-operaattorilta. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoon tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköiskuun. Vapauta käynnistyskytkin ja aseta se off-asentoon, jos virransyöttö keskeytyy, esim. sähkökatkoksen tai verkkopistotulpan irrottamisen takia. Tämä estää tahattoman uudelleenkäynnistymisen. Älä kosketa hioma- tai kalkaisulaikkoja, ennen kuin ne ovat jäähtyneet. Laikat tulevat käytössä hyvin kuumiksi. Pidä työn aikana sähkötyökalua kaksin käsin ja ota tukeva seisoma-asento. Sähkötyökalua pystyy ohjaamaan varmemmin kahdella kädellä. Varmista työkappale. Kiinnityslaitteella tai ruuvipenkkiin kiinnitetty työkappale pysyy varmemmin paikoillaan kuin kädessä pidettävä.

Liitä sähkötyökalu asianmukaisesti maadoitettuun sähköverkkoon. Pistorasiassa ja jatkojohdossa on oltava toimiva suojajohdin.

Turvallisuusohjeet suurtaajuustyökalujen energiahuoltoa varten

Taajuudenmuuttajan turva- ja työohjeita tulee noudattaa tarkasti! Tarkemmat tiedot saat taajuudenmuuttajan valmistajalta. Taajuudenmuuttajaa tulee suojata vikavirtakytkimellä, jos sitä käytetään ympäristössä, jossa vaaditaan erityistä suojaa henkilöille. Henkilöiden erityissuojaus on esimerkiksi välttämätöntä, kun työt tehdään kosteissa tiloissa tai aineiden kanssa, joiden työstössä saattaa syntyä sähköä johtavaa pölyä. Vikavirtasuojalaitteiden puute saattaa johtaa sähköiskuun, tulipalonvaaraan tai vakaviin loukkaantumisiin. Ainoastaan sähköalan henkilö saa asentaa vikavirtasuojalaitteita sähköverkkoon. Vain niin voidaan varmistaa moitteeton toiminta. Taajuudenmuuttajan ulostulojännitteen ja taajuuden tulee vastata suurtaajuussähkötyökalun tyyppikilvessä olevia tietoja. Sähkötyökalua saa käyttää yksinomaan yhdessä sopivan pistotulpan kanssa. CEE-pistotulpan tulee olla tarkoitettu nimellisvirralle, jonka sähkötyökalu tarvitsee (katso Tekniset tiedot). Pistotulpan asennus ja liitäntä energiahuoltoon on annettava ammattihenkilön tehtäväksi, joka on koulutettu suurtaajuustyökalujen käsittelyyn. Käytä yksinomaan alkuperäistä johtoa! Tarkista ennen jokaista käyttöä, että sähkötyökalussa, johdossa tai pistotulpassa ei ole mitään vaurioita. Viallista johtoa tai pistotulppaa ei saa korjata, vaan ne on vaihdettava uusiin, vaaran välttämiseksi.

Tuotekuvaus

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Käännä auki taitosivu, jossa on laitteen kuva, ja pidä se auki lukiessasi käyttöohjetta.

Määräyksenmukainen käyttö

Koskee seuraavia malleja:

-06023014, -060230540, -0602306434, -060232440

Sähkötyökalu on tarkoitettu hiekkapaperihiontaan sekä metalli- ja lakkapintojen kiillotukseen ilman veden käyttöä.

Koskee seuraavia malleja: -0 602304 40.

-060232444, -060232464, -060232474, -060232434, -06023295.., -06023315.., -06023325.., -06023345..

Sähkötyökalu on tarkoitettu metallin ja kivimateriaalien katkaisuun, karhentamiseen ja harjaamiseen ilman veden käyttöä. Katkaisussa sidottua hioma-ainetta käyttäen tulee käyttää erityistä katkaisusuojusta. Kivimateriaalia leikattaessa on huolehdittava riittävästä pölyn poistumisesta.

Koskee kaikkia malleja

Ainoastaan toimitukseen kuuluvia tai tälle sähkötyökalulle hyväksyttyjä hiomalaikkoja ja kiinnitysmuttereita saa käyttää.

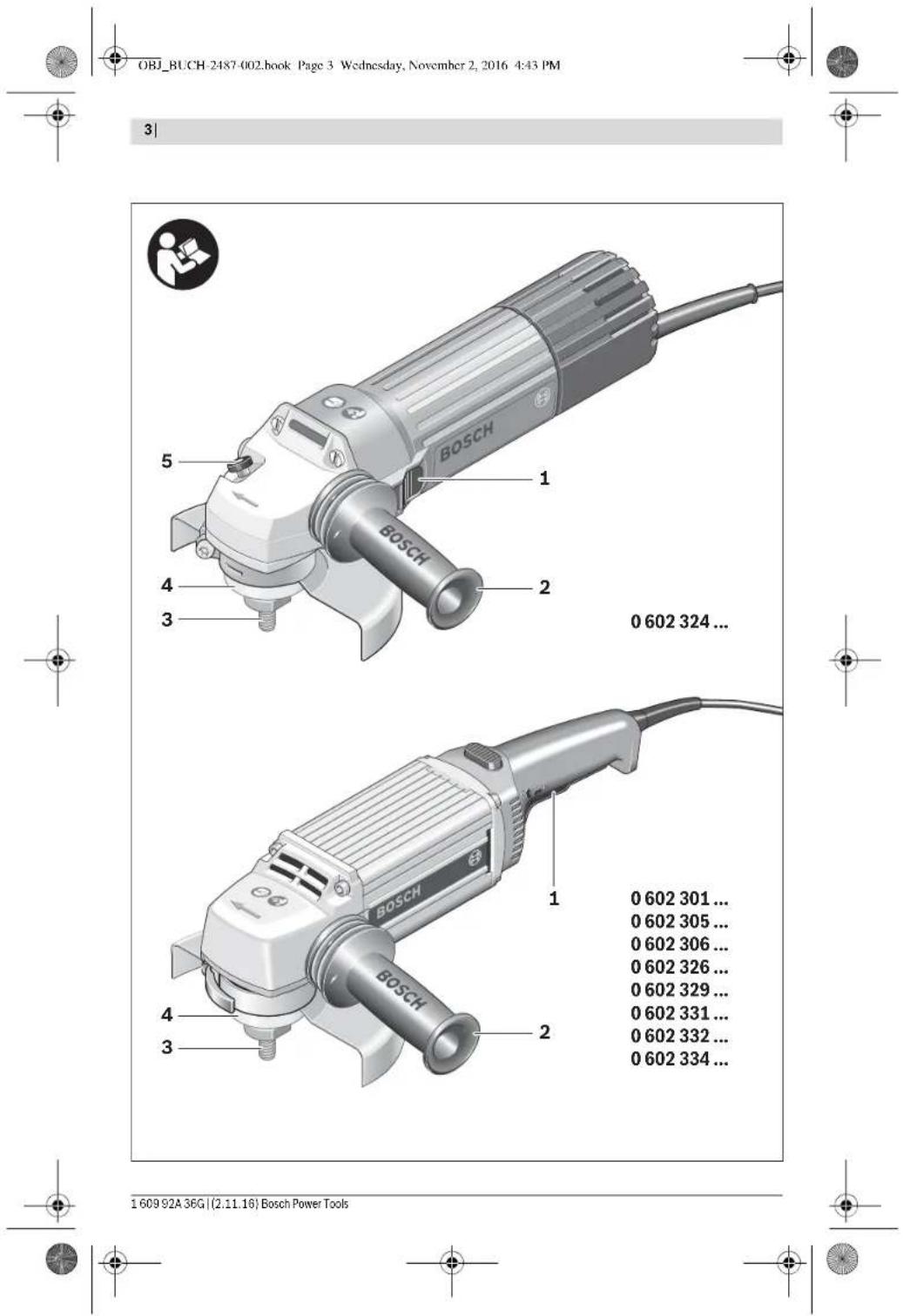

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikkasivulla olevaan sähkötyökalun kuvaan.

1 Käynnistyskytkin 2 Lisäkahva 3 Hiomakara 4 Karan kaula 5 Karan lukituspainike 6 Suojus 7 Laikkasuojuksen lukitusruuvi 8 Koodinokka 9 Käsisuoja* 10 O-renkaalla varustettu kiinnityslaippa 11 Hioma-/katkaisu-/rouhintalaikka 12 Kiinnitysmutteri 13 Kaksireikäinen 14 Kiintoavain 17 mm 15 Kiinnitysmutteri 16 Hiomapaperi 17 Kuminen hiomalautanen 18 Kangaslaikka 19 Teräsharja 20 Vedonpoistin (CEE-pistotulppa) 21 Pistokkeen sisäke (CEE-pistotulppa) 22 Ruuvit (CEE-pistotulppa) 23 Pistokkeen sisäkkeen ruuvi (CEE-pistotulppa) 24 CEE-pistotulppa 25 Muovihela (CEE-pistotulppa) *Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmastamme.

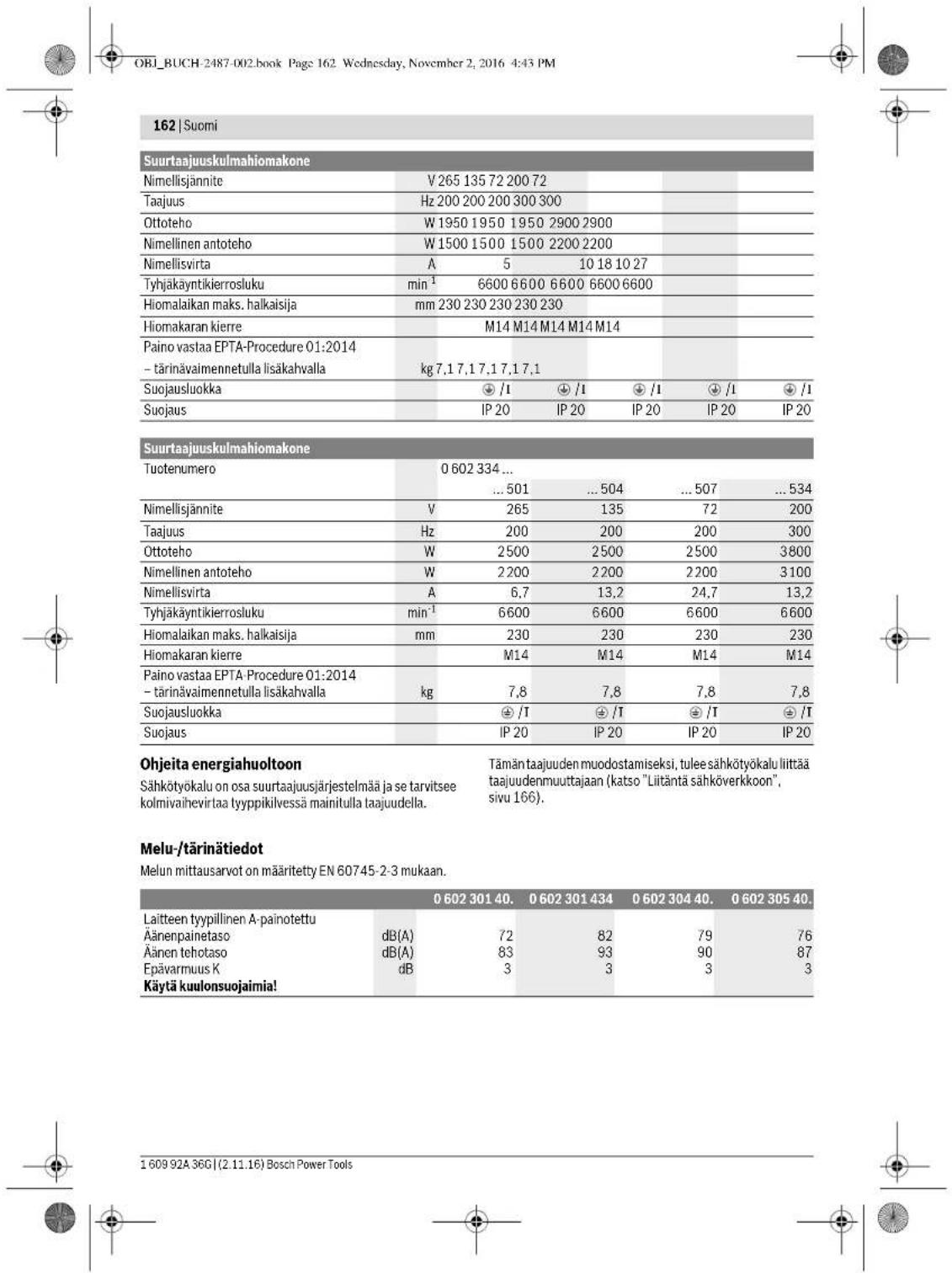

Tekniset tiedot

Suurlajuuskulmiahiomakone
Tuotenumero 0 602 301...		... 401	... 404	... 434
Nimellsjännite	V	2	6	5

Bosch Power Tools 1609 92A 36C (2.11.16)

135200

160 | Suomi

Taajuus Hz 200 200 300
Ottotohe		W	6	0	0	600 900
Nimellinen antoteho		W	4	4	0	440 630
Nimellisvirta		A	1	,	6	3,33,3
Tyhjäkäntykierosluku		min-1	4100	4100	6150
Hiomalaikan maks. halkaisija		mm 125	125 125
Hiomakaran kierre			M14 M14 M14
Paino vastaa EPTA-Procedure 01:2014-tärinävaimenetulla lisäkhvalla kg 3,2 3,2 3,2
Suolausuokka			/1 /1 /1
Suojaus			IP 20	IP 20	IP 20
Tuotenumero	0 602 304 ...		0 602 305 ...
		... 404	... 407	... 401	... 404
Nimellisjannite	V 135	72 265	135
Taajuus	Hz	200 200	200 200
Ottoteho	W	950 950	950 950
Nimellinen antoteho	W	700 700	700 700
Nimellisvirta	A	5,5	10	2,8	5,5
Tyhjäkäntykierosluku	min-1	5750	5750	1750	1750
Hiomalaikan maks. halkaisija	mm	180 180	175 175
Hiomakaran kierre		M14	M14	M14	M14
Paino vastaa EPTA-Procedure 01:2014-tärinävaimenetulla lisäkhvalla	kg	5,3	5,3	4,8	4,8
Suojausluokka		/1	/1	/1	/1
Suojaus		IP 20	IP 20	IP 20	IP 20
Tuotenumero	0 602 306 ...	0 602 324 ...
		... 434	... 401	... 404	... 407	... 434
Nimellisjannite	V	200	265	135	72	200
Taajuus	Hz	300	200	200	200	300
Ottoteho	W	1450	520	520	520	800
Nimellinen antoteho	W	1050	360	360	360	550
Nimellisvirta	A	5,5	1,6	3,2	6,0	3,2
Tyhjäkäntykierosluku	min-1	1700	4900	4900	4900	7300
Hiomalaikan maks. halkaisija	mm	175	125	125	125	125
Hiomakaran kierre		M14	M14	M14	M14	M14
Paino vastaa EPTA-Procedure 01:2014-tärinävaimenetulla lisäkhvalla	kg	4,8	2,3	2,3	2,3	2,5
Suojausluokka		/1	/1	/1	/1	/1
Suojaus		IP 20	IP 20	IP 20	IP 20	IP 20

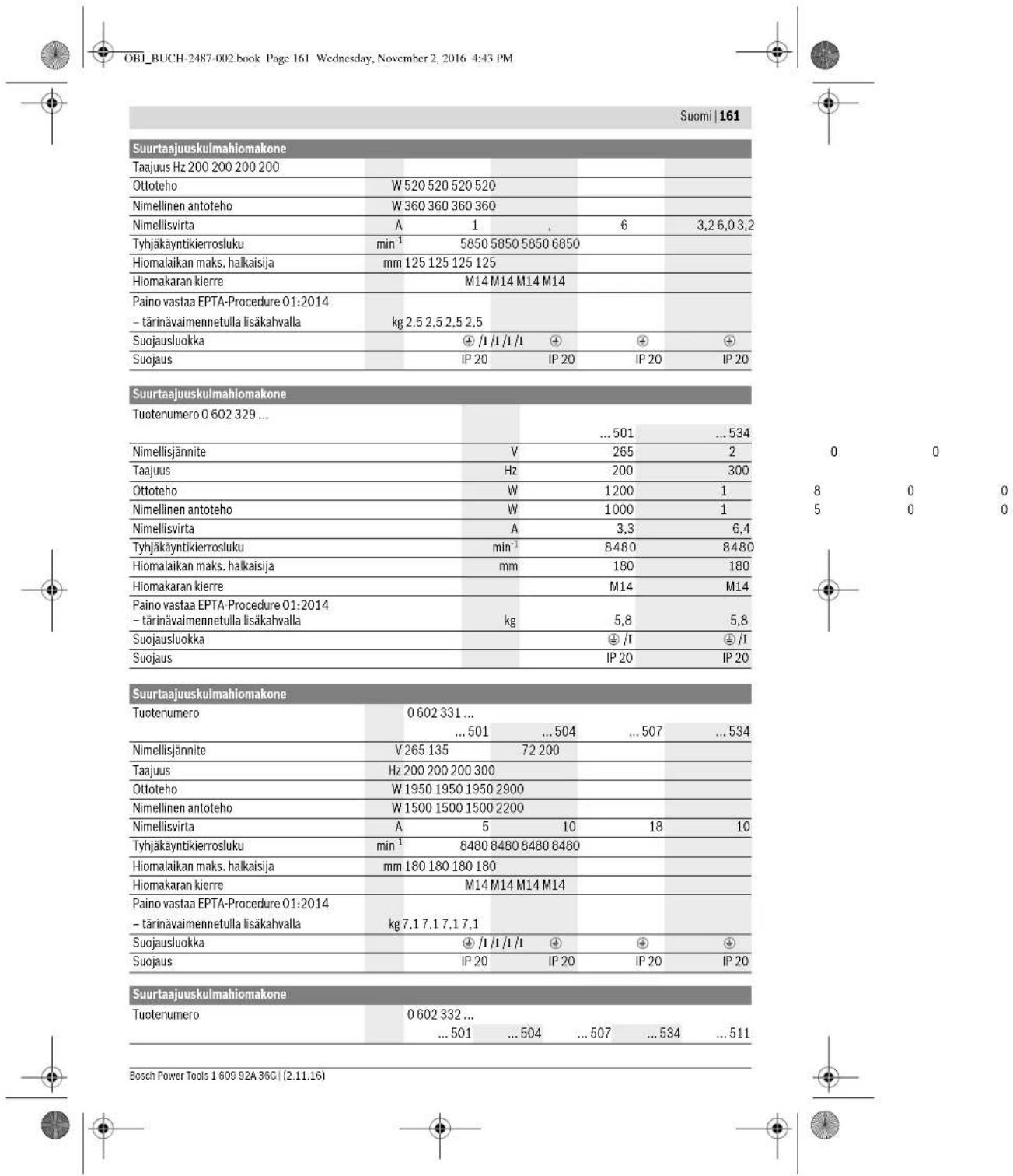

Tuotenumero	0 602 324 ...
		... 441	... 444	... 447	... 474
Nimellisjannite	V	265	135	72	135

1609 92A 36G| (2.11.16) Bosch Power Tools

	0 602 306 434	0 602 324 40.	0 602 324 44.
			0 602 324 464
			0 602 324 474
			0 602 324 434
Laitteen tyypillinen A-painotettu
Äänenpoinetaso	dB(A)	82	77
Äänen tehotasö	dB(A)	93	88
Epävarmuus K	dB	3	3
Käytä kuolonsuojaimia!
Värähtely nhteisarvot a, (kolmen suunnan vektori-summa) ja epävarmuus K mitattuna EN 60745-2-3mukaan.
Pintahionta (karhennus):
a1	m/s2	-	-
K	m/s2	-	-
Killotus:
a1	m/s2	< 2,5	4
K	m/s2	1,5	1,5
Honta hiomapaperilla:
a1	m/s2	< 2,5	4
K	m/s2	1,5	1,5

	0.60232950.		0.6023295340.602329511		0.6023315..
Laitteen tyypillinen A-painotetti
Äänenpoinetaso	dB(A)	85	87		86
Äänen tehotaso	dB(A)	96	98		97
Epävarmuus K	dB	3	3		3
Käytä kuulonsuojaimia!
Värähtelyn yhteisarvot a, (kolmen suunnan vektorisumma) ja epävarmuus K mitattuna EN 60745-2-3 mukaan.
Pintahionta (karhennus):
a,	m/s2	7	7		7
K	m/s2	1,5	1,5		1,5
Kiillotus:
a,	m/s2	-	-		-
K	m/s2	-	-		-
Honta hiomapaperilla:
a,	m/s2	-	-		-
K	m/s2	-	-		-

Bosch Power Tools 1609 92A 36C (2.11.16)

		0 602 334 50.	0 602 334 534
Laitteen ttypillinen A-painotettu
Äänenpoinetaso	dB(A)	86	86
Äänen tehotaso	dB(A)	97	97
Epävarmuus K	dB	3	3
Käytä kuulonsuojaimia!
Väråhtelyn yhteisarvot a, (kolmen suunnan vektorisumma) ja epävarmuus K mitattuna EN 607 45-2-3 mukaan.
Pintahionta (karhennus):
a,	m/s2	7	7
K	m/s2	3	3
Kiillotus:
a,	m/s2	-	-
K	m/s2	-	-
Hionta hiomapaperilla:
a,	m/s2	-	-
K	m/s2	-	-

Mainittu tärinätaso on mitattu standardin EN 60745 mukaisella standardoidulla mittausmenetelmällä, ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös tärinärasituksen väliaikaiseen arviointiin.

Ilmoitettu tärinätaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua käytetään kuitenkin muihin käyttötarkoituksiin, erilaisilla lisävarusteilla, poikkeavilla käyttötarvikkeilla tai riittämättömästi huollettuna, tärinätaso saattaa poiketa ilmoitusarvosta. Tämä saattaa kasvattaa koko työaikajakson tärinärasitusta huomattavasti.

Tärinärasituksen tarkaksi arvioimiseksi tulee huomioida myös se aika, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi selvästi pienentää koko työaikajakson tärinärasitusta.

Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojelemiseksi tärinän vaikutuksilta, esimerkiksi: sähkötyökalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä, työprosessien organisointi.

Standardinmukaisuusvakuutus

Vakuutamme yksinomaisella vastuulla, että kohdassa "Tekniset tiedot" kuvattu tuote vastaa direktiivien 2011/65/EU,

2014/30/EU, 2006/42/EY kaikkia asiaankuuluvia vaatimuksia ja direktiiveihin tehtyjä muutoksia ja on seuraavien standardien mukainen: EN 60745-1, EN 60745-2-3, EN 50581. Tekninen tiedosto (2006/42/EY):

Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY

Henk Becke

Suojalaitteiden asennus

Yleisiä ohjeita

Katkaise energiansyöttö, ennen kuin säädät laitetta, vaihdat tarvikkeita tai asetat sähkötyökalun pois. Nämä suojatoimenpiteet estävät sähkötyökalun tahattoman käynnistymisen.

Huomio: Jos hiomalaikka on murtunut käytön aikana, tai jos laikan suojuksen/sähkötyökalun kiinnityslaitteisiin on tullut vika, on sähkötyökalu heti lähetettävä korjaukseen keskushuoltoon tai valtuutettuun huoltoliikkeeseen, katso osoite luvusta "Asiakaspalvelu ja käyttöneuvonta".

Säädä suojukset niin, että kipinäsuihku käyttäjän suuntaan estyy.

Huomio: Suojusten koodinokat varmistavat, että vain sähkötyökaluun sopivia laikkasuojuksia voidaan asentaa.

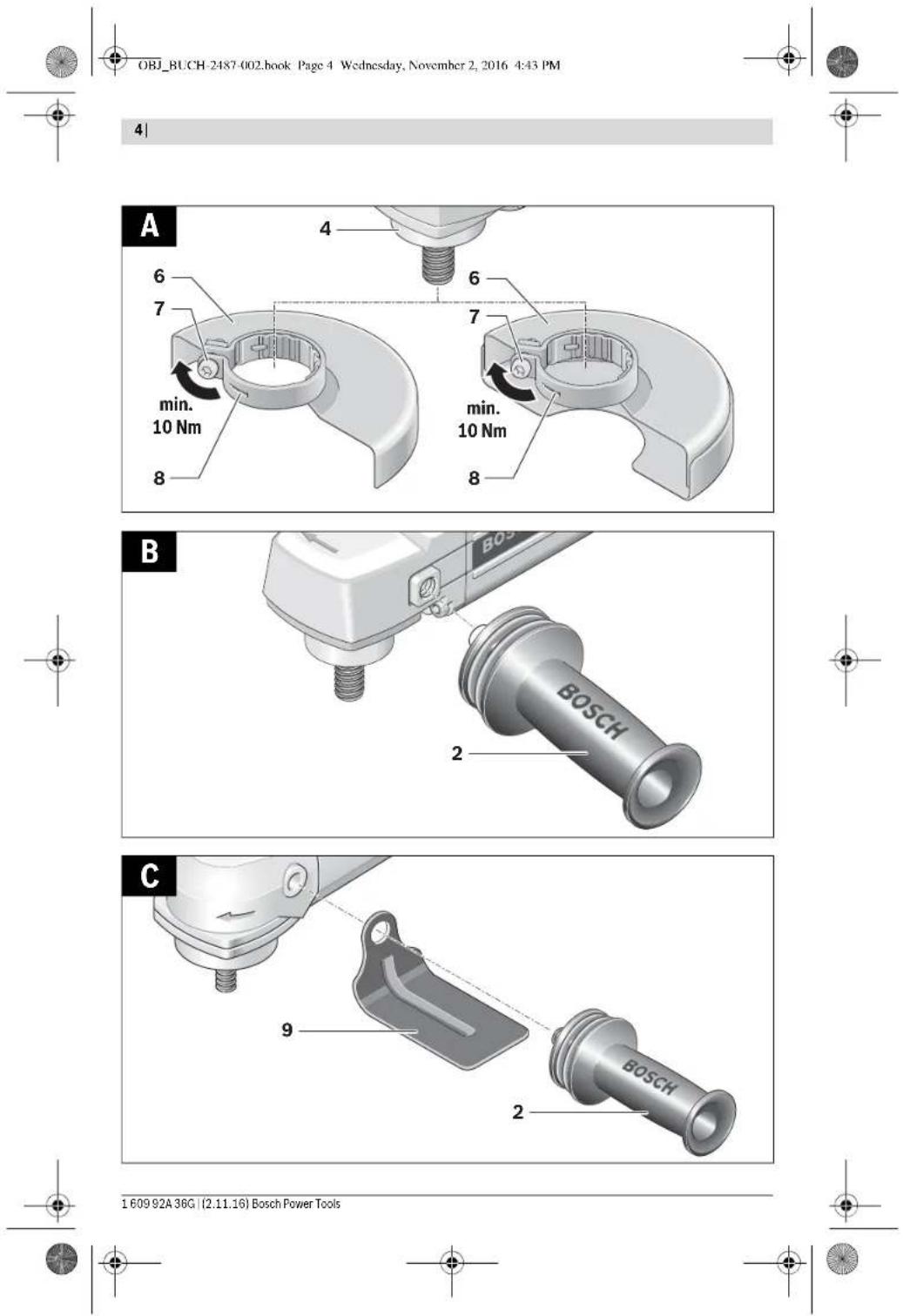

Laikkasuojus hiontaa varten (katso kuva A)

Koskee seuraavia malleja:

-060230440. -06023295.. -0602324434 -06023315.. -060232444. -06023325.. -0602324464 -06023345.. -0602324474 -Työnnä suojuksen 6 koodinokka 8 karan kaulan 4 koodirraan, kunnes suojuksen olake tukee sähkötyökalun laipaan. - Sovita suojuksen asento työtehtävän vaatimusten mukaan. - Suojuksen varmistamiseksi kiristä lukitusruuvi 7 vähintään 10 Nm kiristystiukkuuteen.

Laikkasuojus katkaisua varten

Koskee seuraavia malleja:

Katkaisussa sidoshioma-ainetta käyttäen tulee aina käyttää katkaisusuojusta. Käytä aina kiven leikkaukseen erityisesti leikkaukseen tarkoitettua imuhuppua (lisävaruste).

Katkaisusuojukset asennetaan samalla tavalla kuin vakiosuojukset (katso kuva A).

Tärinävaimennettu lisäkahva (katso kuva B)

Tärinävaimennettu lisäkahva mahdollistaa vaivattoman ja turvallisen työskentelyn.

Käytä supistushylsyä vain lisäkahvan 2 kanssa. Kierrä lisäkahva 2 vaihteiston päähän oikealle tai vasemmalle riippuen työtavasta. Älä muuta lisäkahvaa millään tavalla. Älä jatka vaurioituneen lisäkahvan käyttöä.

Käsivarsisuojus (katso kuva C)

Koskee seuraavia malleja:

-06023014, -060232440, -060230540, -0602306434

Asenna aina käsivarsisuojus 9, kun työskentelet kumisen hiomalaikan 17 tai kuppiharjan/laikkaharjan/tasoliuskalaikan kanssa. Kiinnitä käsivarsisuojus 9 lisäkahvan 2 avulla.

Hiomatyökalun asennus – Yleisiä ohjeita

Katkaise energiansyöttö, ennen kuin säädät laitetta, vaihdat tarvikkeita tai asetat työkalun pois. Nämä suojatoimenpiteet estävät sähkötyökalun tahattoman käynnistyksen.

Ota huomioon hiomatyökalun mitat. Reiän halkaisijan tulee sopia kiinnityslaippaan. Älä käytä supistuskappaleita tai adaptereita.

Puhdista hiomakara 3 ja kaikki asennettavat osat. Tarkista hiomatyökalun asennuksen jälkeen ennen käynnistystä, että hiomatyökalu on oikein asennettu ja pyörii vapaasti. Varmista, että hiomatyökalu ei osu laikan suojukseen tai muihin osiin.

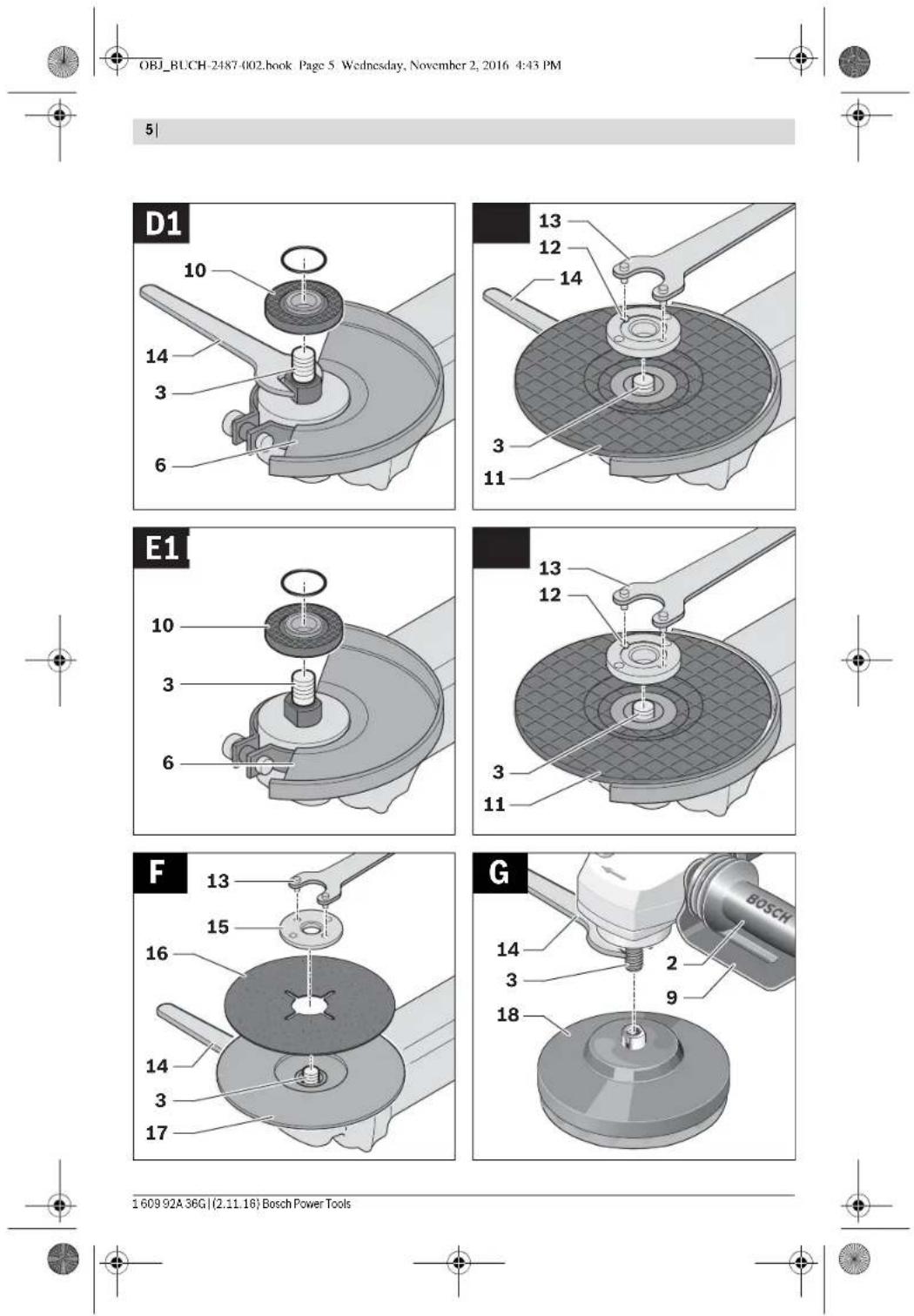

Hioma-, katkaisu- tai rouhintalaikkojen asennus (katso kuvat D1 - D2)

Koskee seuraavia malleja

-060230440, -06023315, -060232444, -06023325, -06023345, -06023295

Asennus

• Varmista, että soveltuva suojus on asennettuna (katso "Suojalaitteiden asennus", sivu 164).
• Aseta kiinnityslaippa 10 hiomakaraan 3.

Kiinnityslaipassa 10 on muoviosa (O-rengas) keskityslaipan ympärillä. Jos tämä O-rengas puuttuu tai on vaurioitunut, tulee se ehdottomasti vaihtaa, ennen kiinnityslaipan 10 asennusta.

• Asenna kiertosuunnan mukainen haluttu hiomatyökalu 11 (hioma-, katkaisu- tai karhennuslaikka) hiomakaraan 3.
• Aseta kiinnitysmutteri 12 karan kierteeseen niin, että kiinnitysmutterin ensimmäinen syvennys osoittaa ylöspäin.
• Kiristä kiinnitysmutteri kaksireikäavaimella 13 pitäen vastaan kiintoavaimella 14 hiomakaran 3 avainpinnoista.

Irrotus

• Pidä hiomakara 3 paikallaan avainpinnasta kiintoavaimella 14.
• Kierrä kiinnitysmutteri 12 hiomakarasta kaksireikäavaimella 13 pitäen vastaan kiintoavaimella 14 hiomakaran avainpinnasta.
• Vedä sitten hiomatyökalu sekä kiinnityslaippa irti hiomakarasta.

Karan lukituspainikkeella 5 varustetut sähkötyökalut

Koskee seuraavia malleja:

- 060232440 - 0602324434 - 060232444

Karan lukituspainikkeella 5 varustetuissa sähkötyökaluissa jää vastaan pitäminen kiintoavaimella pois asennuksessa (katso kuvat E1-E2).

Käytä karan lukitusta vain katkaisulaikan ollessa pysähdyksissä. Muussa tapauksessa sähkötyökalu saattaa vaurioitua.

• Paina hiomatyökalun asennuksen lukituspainiketta 5, karan lukitsemiseksi, ja pidä se painettuna.
• Asenna haluttu hiomatyökalu (Katso "Hioma-, katkaisu- tai rouhintaikkojen asennus", sivu 165)
• Päästä karan lukituspainike 5 vapaaksi, karan vapauttamiseksi lukituksesta.

Kumisen hiomalautasen asennus (katso kuva F) Koskee seuraavia malleja:

• Varmista, että käsiohjain ja lisäkahva on asennettu (katso "Suojalaitteiden asennus", sivu 164).
• Aseta kuminen hiomalautanen 17 hiomakaraan 3.
• Aseta hiomapaperi 16 kumiseen hiomalautaseen.
• Aseta rengasmutteri 15 karan kierteeseen.
• Kiristä rengasmutteri kaksireikäavaimella 13, pitäen vastaan kiintoavaimella 14 hiomakaran 3 avainpinnoista.

Tarkista, että rengasmutteri 15 on kierretty kokonaan kumisen hiomalautasen pullistumaan, jotta se ei häiritse hiomisen aikana ja hiomapyörä pysyy hyvin.

Irrotus

• Pidä hiomakara 3 paikallaan avainpinnasta kiintoavaimella 14.
• Kierrä rengasmutteri 15 hiomakarasta kaksireikäavaimella 13, pitäen vastaan kiintoavaimella 14 hiomakaran avainpinnoista.
• Vedä irti biomepaperi ja kuminen hiomalautanen hiomakarasta.

Kangaslaikan asennus (katso kuva G)

Koskee seuraavia malleja:

-06023014, -060232440, -060230540, -0602306434

Asennus

Varmista, että kangaslaikan kierre sopii tarkasti hiomakaran kierteeseen (M14). - Varmista, että käsinsuojus ja lisäkahva on asennettu (katso "Suojalaitteiden asennus", sivu 164). - Kierrä kangaslaikka 18 niin pitkälle hiomakaraan 3, että se on tiukasti kiinni hiomakaran avainpinnassa samalla, kun pidät vastaan hiomakaran 3 avainpinnasta kiintoavaimella 14.

Irrotus

• Tiukasti kiinni olevan kangaslaikan 18 kierrä irti hiomakarasta sen avainpinnasta kiintoavaimella, samalla kun pidät vastaan hiomakaran 3 avainpinnasta kiintoavaimella 14.

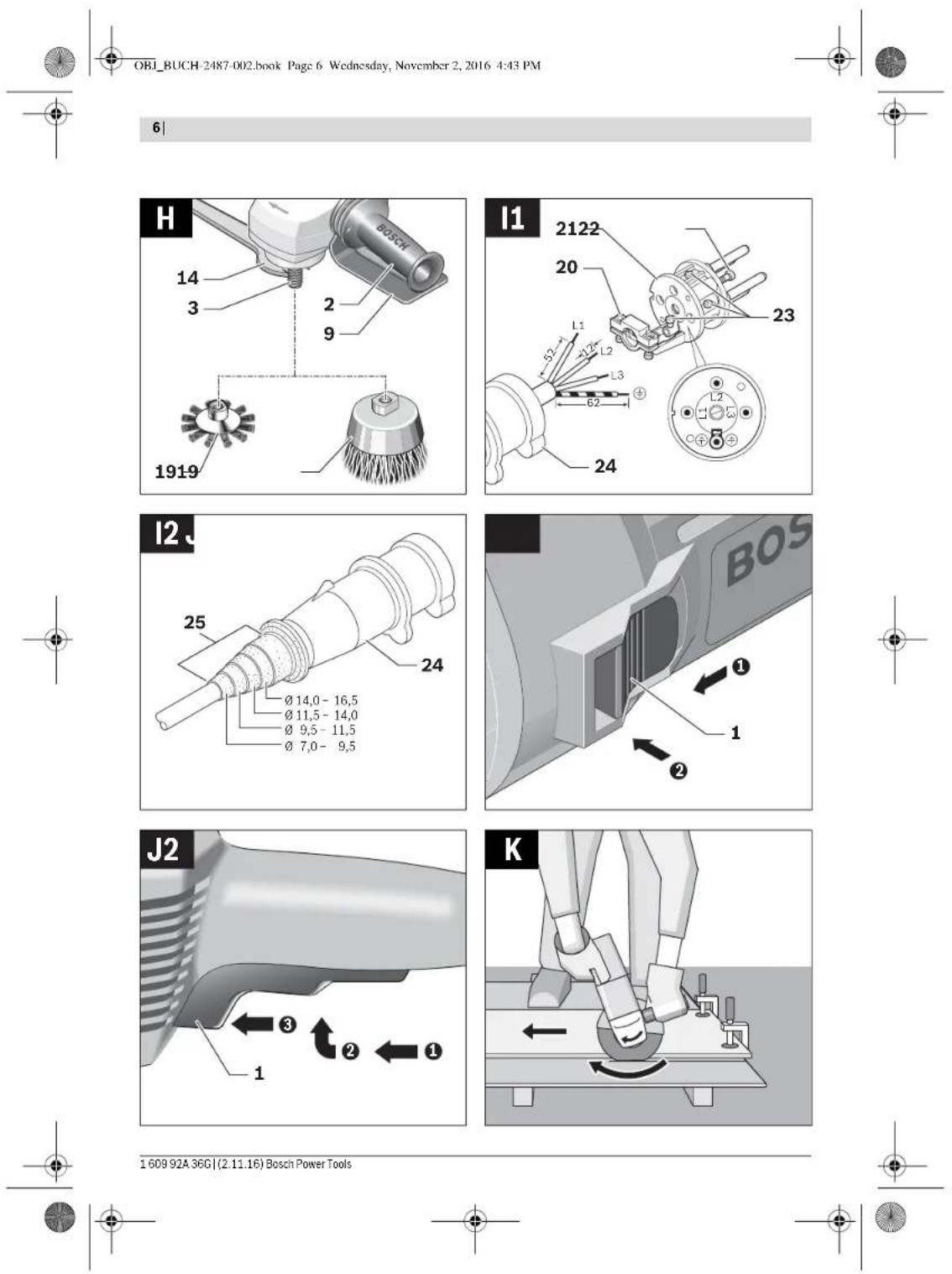

Teräsharjojen asennus (katso kuva H)

Koskee seuraavia malleja:

-060230440, -06023315, -060232444, -06023325, -06023345

-06023295.

Asennus

Varmista, että teräsharjan kierre sopii tarkasti hiomakaran kierteeseen (M14).

• Varmista, että käsioju ja lasikahva on asennettu (katso "Suojalaitteiden asennus", sivu 164).
• Kierrä haluttu teräsharja 19 (kuppi- tai laikkaharja) niin pitkälle hiomakaraan 3, että se on tiukasti kiinni hiomakaran avainpinnassa samalla, kun pidät vastaan hiomakaran avainpinnasta kiintoavaimella 14.

Irrotus

• Tiukasti kiinni olevan teräsharjan 19 kierrä irti hiomakaran sen avainpinnasta kiintoavaimella, samalla kun pidät vastaan hiomakaran 3a avainpinnasta kiintoavaimella 14.

Pölyn ja lastun poistoimu

Materiaalien, kuten lyijypitoisten pinnoitteiden, muutamien puulaatujen, kivennäispölyn ja metallipölyn voivat olla terveydelle vaarallisia. Pölyn kosketus tai hengitys saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille allergisia

reaktioita ja/tai hengitystiesairauksia. Määrättyjä pölyjä, kuten tammen- tai pyökkipölyä pidetään karsinogeenisena, eritoten yhdessä puunsuojakäsittelyssä käytettyjen lisäaineiden kanssa (kromaatti, puunsuoja-aine). Asbestipitoisia aineita saavat käsitellä vain ammattilaiset. - Käytä materiaalille soveltuvaa pölynimuria, jos se on mahdollista. Huolehdi työkohteen hyvästä tuuletuksesta. Suosittelemme käyttämään suodatusluokan P2 hengityssuojainta. Ota huomioon maassasi voimassa olevat säännökset koskien käsiteltäviä materiaaleja. Vältä pölyn kertymistä työpaikalla. Pöly saattaa helposti syttyä palamaan.

Liitäntä sähköverkkoon

Sähkötyökalun käyttöä varten tarvitset taajuudenmuuttajan, joka kehittää kolmivaihevirtaa tyyppikilvessä mainitulla taajuudella. On olemassa erikoisia taajuudenmuuttajia, erilaisilla taajuuksilla, toisiojännitteillä ja nimellistehoilla. Taajuudenmuuttajan valinta riippuu liitettävästä sähkötyökalusta. Kysy neuvoa Bosch-kauppiaalta taajuudenmuuttajien valinnassa. Sähkötyökalu toimitetaan neljä metriä pitkällä erikoisjohdolla, ilman pistotulppaa. Käyttöä varten tulee erikoisjohto varustaa nelinapaisella CEE-pistotulpalla (tunnusvärivihreä). Lisäksi sähkötyökalu voidaan varustaa yleismallisella moottorinsuojakytkimellä suojaksi ylikuormitukselta. Moottorinsuojakytkimen asetus tulee kattaa nimellisvirran, jonka sähkötyökalu tarvitsee (Katso "Tekniset tiedot"). Moottorinsuojakytkimen täytyy reagoida alle sekunnissa. Ota huomioon moottorinsuojakytkimen käyttöohjeissa olevat turvallisuusohjeet ja asennusohjeet!

CEE-pistotulpan asennus (katso kuvat 11-12)

Avaa molemmat ruuvit 22 ja vedä pistotulpan sisäosa 21 ulos CEE-pistotulpan 24 kuoresta. Leikkaa muovihela 25 sähkötyökalun erikoisjohdon halkaisijaa vastaavaksi ja työnnä CEE-pistotulpan kuori erikoisjohdon päälle. Työnnä neljä johdinta vedonpoistimen 20 läpi. Avaa neljä pientä ruuvia 23 pistotulpan sisäosassa 21 ja työnnä ruskean johtimen L1 päätehylsy kosketinhelaan L1, sinisen johtimen L2 päätehylsy kosketinhelaan L2, mustan johtimen L3 päätehylsy kosketinhelaan L3 ja vihreä-keltaisen johtimen päätehylsy suojakosketinhaan. Kiristä taas pistotulpan sisäosan 21 neljä pientä ruuvia 23 neljän johtimen kiinnittämiseksi. Ruuvaa sitten vedonpoistin 20 koko johdon ja johdon päällyksen ympäri kiinni, jotta päätehylsyt eivät muodostaisi vetojännitystä. Työnnä pistotulpan sisäosa 21 takaisin CEE-pistotulpan kuoreen 24 ja kiristä kaksi ruuvia 22 uudelleen. Tarkista sitten, että suojajohdin toimii oikein. Työnnä sähkötyökalun CEE-pistotulppa 24 taajuudenmuuttajan liitäntärasiaan.

Suomi | 167

Nyt voit liittää taajuudenmuuttajan sähköverkkoon.

Katso taajuudenmuuttajan käyttöohjeesta, miten taajuudenmuuttaja liitetään sähköverkkoon.

Tarkista samalla kiertosuunta!

Kiertosuunnan tarkistus

Jos moottori pyörii ensimmäisessä käyttöönotossa (katso "Sähkötyökalun käynnistys ja pysäytys", sivu 167) väärään suuntaan, tulee sähkötyökalu välittömästi pysäyttää ja irrottaa sähköverkosta.

Avaa uudelleen molemmat ruuvit 22 ja vedä taas pistotulpan sisäosa 21 ulos CEE-pistotulpan 24 kuoresta. Irrota ruskean ja mustan johtimen päätehylsyt kosketinheloistaan. Työnnä sitten mustan johtimen L3 päätehylsy kosketinhelaan L1 ja ruskean johtimen L1 päätehylsy kosketinhelaan L3. Kiristä taas pistotulpan sisäosan 21 neljä pientä ruuvia 23 johtimien kiinnittämiseksi. Työnnä pistotulpan sisäosa 21 takaisin CEE-pistotulpan kuoreen 24 ja kiristä kaksi ruuvia 22 uudelleen. Tarkista sitten, että suojajohdin toimii oikein. Liitä sähkötyökalu taas sähköverkkoon.

Käyttö

Käyttöönotto

Virtalähteen jännitteen ja taajuuden tulee vastata sähkötyökalun tyyppikilvessä olevia tietoja. Tarkista hiomatyökalu ennen käyttöä. Hiomatyökalun tulee olla moitteettomasti asennettu ja sen täytyy pystyä pyörimään vapaasti. Suorita vähintään 1 minuutin koekäyttö ilman kuormitusta. Älä käytä vaurioituneita, epämuotoisia tai täriseviä hiomatyökaluja. Vaurioituneet hiomatyökalut voivat mennä palasiksi ja aiheuttaa loukkaantumisia. Säädä käynnistystä kytkimestä 1 asentoon "OFF", jos sähkötyökalu odottamatta pysähtyy, vaikka käynnistyskytkin on asennossa ON. Näin estät hallitsemattoman uudelleenkäynnistyksen. Tarkista energiansyöttö (Katso "Liitäntä sähköverkkoon", sivu 166), ennen kuin käynnistät sähkötyökalun uudelleen. Liitä aina ensin sähkötyökalu taajuudenmuuttajaan, ennen kuin liität taajuudenmuuttajan sähköverkkoon. Käynnistä energiansäästön takia sähkötyökalu vain, kun käytät sitä.

Taajuudenmuuttajan käynnistys ja pysäytys

Sinun täytyy ensin käynnistää taajuudenmuuttaja, ennen kuin käynnistät sähkötyökalun.

Ota tällöin huomioon taajuudenmuuttajan käyttöohje.

Sähkötyökalun käynnistys ja pysäytys lukkokytkimellä (katso kuva J1)

Koskee seuraavia malleja:

-06023244.

Käynnistä sähkötyökalu työntämällä käynnistyskytkin 1 eteenpäin. Lukitse käynnistyskytkin 1 painamalla käynnistyskytkintä 1 edessä alas lukkiutumiseen asti. - Pysäytä sähkötyökalu päästämällä käynnistyskytkin 1 vapaaksi. Jos käynnistyskytkin 1 on lukittuna, tulee ensin painaa sitä taakse ja sitten päästää se vapaaksi.

Sähkötyökalun käynnistys ja pysäytys

turvakytkimellä (katso kuva J2)

Koskee seuraavia malleja:

• .. - 06023295. ..
• .. - 06023315.
• 060230540 - 06023325.5
• 0602306434 - 06023345.5
• Paina sähkötyökalun käynnistämiseksi käynnistyskytkin 1 eteen ja paina sitä samalla. - Lukitse painettu käynnistyskytkin 1 työntämällä käynnistyskytkin 1 pidemmälle eteen.
• Sammuta sähkötyökalu päästämällä käynnistyskytkin 1 vapaaksi tai, jos se on lukittuna, paina lyhyesti käynnistyskytkintä 1 ja päästä se sitten vapaaksi.

Työskentelyohjeita

▷ Katkaise energiansyöttö, ennen kuin siirrät laitetta, vaihdat tarvikkeita tai asetat sähkötyökalun säilytykseen. Nämä suojaustoimenpiteet estävät sähkötyökalun tahattoman käynnistymisen. ▷ Ole varovainen, kun teet leikkauksia kantaviin seiniin, katso kappale "Statiikkaohjeita". Kiinnitä työkappale, ellei se oman painonsa ansiosta pysy paikoillaan. Älä kuormita sähkötyökalua niin kovaa, että se pysähtyy. Anna sähkötyökalun käydä muutamia minuutteja tyhjäkäynnillä kovan rasituksen jälkeen, jotta vaihtotyökalu jäähtyisi.

Hionta tasoliuskalaikalla

Tasoliuskalaikalla (lisätarvike) voit työstää myös kuperia pintoja ja profiileja. Tasoliuskalaikat kestävät huomattavasti pidempään, ovat hiljaisempia ja toimivat pienemmällä pintalämpötilalla kuin perinteiset hiomalaikat.

Metallin katkaisu (katso kuva K)

Katkaisussa sidoshioma-ainetta käyttäen täytyy aina käyttää katkaisusuojusta. Työskentele katkaisulaikoilla käyttäen kohtuullista, materiaaliin soveltuvaa syöttönopeutta. Älä paina katkaisulaikkaa, älä kallista äläkä heiluta sitä. Älä jarruta hidastavia katkaisulaikkoja painamalla niitä sivuttain. Sähkötyökalua tulee aina kuljettaa vastapyörimissuuntaan. Muussa tapauksessa on olemassa vaara, että työkalu hallitsemattomasti ponnahtaa leikkauksesta.

Profiileja ja neliöputkia katkaistaessa kannattaa aloittaa pienimmästä halkaisijasta.

Kiven leikkaus

Kiven leikkauksessa on aina huolehdittava riittävästä pölyn poistosta. Käytä pölynsuojanaamaria. Sähkötyökalua saa käyttää vain kuivaleikkaukseen/kuivahiontaan.

Käytä kiven leikkaukseen mieluiten timanttitasolaikkaa. Käytä kallistumisen estämiseksi erityistä ohjainkelkalla varustettua imuhuppua.

Käytä sähkötyökalua vain liitetyllä pölynimurilla ja käytä lisäksi pölynsuojanaamaria.

Pölynimurin tulee olla sallittu kivipölyn imurointiin. Bosch ohjelmassa on sopivia pölynimureita.

• Käynnistä sähkötyökalu ja aseta se ohjainkelkan etuosa edellä työkappaletta vasten. Työnnä sähkötyökalua käyttäen kohtuullista, työstettävään materiaaliin soveltuvaa syöttönopeutta.

Leikattaessa erityisen kovia materiaaleja, esim. betonia, jonka piipitoisuus on suuri, saattaa timanttikatkaisulaikka ylikuumentua ja siten vaurioitua. Timanttikatkaisulaikkaa ympäröivä kipinäkehä viittaa selvästi tähän.

Keskeytä tässä tapauksessa leikkaus ja anna timanttikatkaisulaikan käydä hetken kuormittamattomana maksiminopeudella, jotta se jäähtyy.

Huomattavasti hidastuva syöttö, laikkaa kiertävä kipinäkehä ovat tylsyneen timanttikatkaisulaikan tunnusmerkkejä. Laikka voidaan teroittaa uudelleen leikkaamalla lyhyesti hiovaan materiaaliin (esim. hiekkakiveen).

Statiikkaohjeita

Kantavaan seinään tehtäviä leikkauksia koskevat standardi DIN 1053 osa 1 sekä maakohtaiset määräykset.

Näitä määräyksiä on ehdottomasti noudatettava. Kysy tarvittaessa neuvoa vastuulliselta staattikolta, arkkitehdilta tai asianomaiselta rakennusjohdolta.

Rouhintahionta

Älä koskaan käytä katkaisulaikkaa rouhintahiontaan.

30° - 40° asetuskulmalla saat parhaan tuloksen rouhintahionnassa. Liikuta sähkötyökalua edestakaisin kohtuullisella paineella. Tällöin työkappale ei kuumene liikaa, ei värjäydy eikä siihen muodostu uria.

Hiekkapaperihionta kumista hiomalautasta käyttäen

Sopivan hiomapaperin valinta riippuu materiaalista, jota tulee työstää.

Bosch tarjoaa kumiseen hiomalautaseen sopivia eri hiomapaperilaatuja. Kysy neuvoa ammattikauppiaaltasi.

Kiillotus kangaslaikan kanssa

Kiillotettavaan levitteeseen tai hionta-aine työstettävälle materiaalille tai kangaslaikkaan ja työstetään materiaalin pintaan pyörivällä liikkeellä.

Jos työskentelet monessa kiillotusvaiheessa, jolloin jokaisessa vaiheessa käytetään hienompirakeista kiillotusainetta, tu

lee kiillotusaineen jokaiselle raekoolle käyttää omaa kiillotuslaikkaa.

Lisäksi tulisi tarkistettavan materiaalin pinta puhdistaa perusteellisesti jokaisen kiillotusvaiheen välissä.

Hoito ja huolto

Huolto ja puhdistus

Katkaise energiansyöttö, ennen kuin säädät laitetta, vaihdat tarvikkeita tai asetat sähkötyökalun säilytykseen. Nämä varotoimenpiteet estävät sähkötyökalun tahattoman käynnistymisen. Pidä aina sähkötyökalua ja sähkötyökalun tuuletusaukkoja puhtaina, jotta voit työskennellä hyvin ja turvallisesti. Käytä vaativissa käyttöolosuhteissa mahdollisuuksien mukaan aina imulaitetta. Puhalla tuuletusaukot puhtaiksi tihein välein ja käytä vikavirtasuojakytkintä (PRCD). Metallia työstettäessä sähkötyökalun sisälle saattaa kerääntyä sähköä johtavaa pölyä. Sähkötyökalun suojaus saattaa heikentyä. Mittaa säännöllisesti hiontakaran tyhjäkäyntikierrosluku. Jos mitattu arvo on yli 10% alle tai yli annetun joutokäyntinopeuden (katso "Tekniset tiedot"), tulee antaa valtuutetun Bosch-huoltopisteen tarkistaa sähkötyökalu. Tyhjäkäyntikierrosluvun ollessa liian suuri saattaa vaihtotyökalu murtua, liian pienellä nopeudella teho pienenee. Käytä yksinomaan alkuperäistä johtoa! Tarkista ennen jokaista käyttöä, että sähkötyökalussa, johdossa tai pistotulpassa ei ole mitään vaurioita. Viallista johtoa tai pistotulppaa ei saa korjata, vaan ne on vaihdettava uusiin, vaarojen välttämiseksi. Jätä huolto- ja korjaustyöt ainoastaan koulutetun ammattihenkilön suoritettaviksi. Täten varmistat, että sähkötyökalu säilyy turvallisena.

Puhdista sähköverkosta irrotetun sähkötyökalun liitäntälyhdyt, kytkimet ja pistotulpat kuivalla nukkaamattomalla liinalla ja poista pöly- ja likahiukkaset.

Ensimmäisten 150 käyttötunnin umpeuduttua vaihteisto on puhdistettava miedolla liuottimella. Noudata liuottimen valmistajan laatimia ohjeita (käyttö, aineen vaihtaminen). Lopuksi vaihteisto on voideltava Boschin erikoisvaihteistorasvalla. Ensipuhdistuksen jälkeen puhdistus on toistettava aina 300 käyttötunnin välein.

Valtuutetut Bosch-huoltoliikkeet suorittavat tällaiset työt nopeasti ja luotettavasti.

Jos liitäntäjohdon vaihto on välttämätöntä, tulee se suorittaa Bosch tai Bosch sähkötyökalujen sopimushuoltoliikkeessä, jotta vältetään vaarat ja varmistetaan turvallisuus.

Varastoi ja käsittele lisävarusteita huolellisesti.

Lisätarvikkeet

Tarkempia tietoja laadukkaasta lisätarvikeohjelmasta löydät nettiosoitteista www.bosch-pt.com ja

www.boschproductiontools.com tai kysy niitä lähimmästä erikoisliikkeestä.

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta:

www.bosch-pt.com

Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme ja niiden lisävarusteita koskevissa kysymyksissä.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voit ladata varaosaluettelon suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch.fi

Hävitys

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Älä heitä sähkötyökaluja talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2012/19/EU ja sen kansallisten lakien muunnosten mukaan tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön.

Olkeus teknisiin muutoksiin pidätetään.

Turvallisuus työpaikalla

Lue kaikki turvallisuusvaroitukset ja -ohjeet. Näiden varoitusten ja ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. ► Kun käytät sähkötyökalua, pidä työalue puhtaana ja hyvin valaistuna. Sotkuinen tai pimeä alue voi johtaa onnettomuuksiin. ► Älä käytä sähkötyökaluja räjähdysalttiissa ympäristössä, jossa on syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökalut voivat aiheuttaa kipinöitä, jotka voivat sytyttää pölyn tai höyryt.

Sähköturvallisuus

Sähkötyökalun pistoke on sovitettava pistorasiaan. Älä koskaan muuta pistoketta millään tavalla. Älä käytä sovitinpistokkeita maadoitettujen sähkötyökalujen kanssa. Muokkaamattomat pistokkeet ja sopivat pistorasiat vähentävät sähköiskun vaaraa. Vältä kehon kosketusta maadoitettuihin pintoihin, kuten putkiin, pattereihin, liesiin ja jääkaappeihin. Jos kehosi on maadoitettu, sähköiskun vaara kasvaa. Älä altista sähkötyökaluja sateelle tai kosteudelle. Veden pääsy sähkötyökaluun lisää sähköiskun vaaraa. Älä käytä johtoa väärin. Älä koskaan kanna sähkötyökalua johdosta tai vedä pistoketta johdosta. Pidä johto poissa lämmöltä, öljyltä, teräviltä reunoilta ja liikkuvilta osilta. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa. ► Kun käytät sähkötyökalua ulkona, käytä jatkojohtoa, joka on tarkoitettu ulkokäyttöön. Ulkokäyttöön soveltuvan johdon käyttö vähentää sähköiskun vaaraa. ► Jos sähkötyökalun käyttö kosteassa paikassa on väistämätöntä, käytä vikavirtasuojakytkintä (FI/RCD). Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

Henkilökohtainen suojaus

Na elte navto npoektkoc/pnooeukn,va dlve Tnpoooh tny epaiaou nokvee ka va xepilcote to mnaivnae pepekeon. Mn xprpoanone eva nkekpok oepaleio tav cie Koupaevcockaopaeunvnt avpiaokeote unTnv enpeia vapkwtkov,ovotveu patoch qappakw. Mia anyula amponoeia kata to xepiao tou naekpikou epayelou nopel va onnyoe ie oo aapoiu paatuaipoiuc. Φopate evav katalnlo yia aq nopatoctutko eonlao kai navtote npoatautkua yuaA. Ora'ov opate evav katalnlo npoatautkio eonlao omoic maoka npo

Bosch Power Tools 1609 92A 36G (2.11.16)

170|EAAnuKa

Otaioac an oKoyn, aviioaobntuk aunodmuata oopaleiac, nooataeueko kapovoc waadn5ec, avakaya je to ekaotate epayalekai m xphan Tou, Eaatwewet aokhovoc taupauia

AnopoyeTe TIV abelntn EkkvNn. BeaowBeTe ot to NkEeKIO eApAeLo EeI aoeOeTl nov to auVbOeTe Me To NkEeKIO kBtUo Me IVu mpatiaKaoc KaPov To npalaBcTe HTo pTaOpapeTe. OTV aetappeTe To nEeKIO eApAeLo EoxvTc o6aTuAo aacto diakdtnn To stav ouvdeTe To uXavnuJe TIV mnypeuao,ovr au To elvaiokun OTn BcN ON, tore dnnuupytei Kivuvoc Taupanuoy. Apaapei an ta nakpka epyaleia tuxov auvarpooynuevaepyaia pouuancn kciadi npoceeto naekpkoepaiaoeieauopvy.Evaepaiaeikciidi auvarpoaynoevo e evneupatpeqoevo tuja evoc uanuvaparotumopei va obnyae ie raupuaucuoc. Mny unepeknate tov auroac.Φovrtcye yauyn anpaal onou oaiatoc ac kai biattnepe nvtro ty woppnia oc. Et aoinepe va eayete kautepe t npynvua ne pnpimoeic apnooobkntov npiaotoeae. Φopate kataaannc vcbuata. Mn opate papia poue n koogjura. Kpatre ta paala oac, ta poya oac ka tayva oac maikpi ano kvojeva ecapjura. Xaapanv cviuaia, koogjura n jaakpa aia mnpociv enaouovn cki vojuoeve ecapjura. O'Atav unapexi n duvatotn ta uvaopoloync diatae C ov avappoponc n oauovic okvnic, beaowoe t on autc eiv ouvvepevc me to xuaivna paokcaon Xpouoioouvtai oovt. Hxprion iiae avappopcnC OKVNC, unpoc va eartwoei tvkivnu m npokaeir an in 0kovf.

EmpeAeXeipopoc kai xpion nAektpikov epyaleow

Mny unepoopotve To npxavnna. Xnpoonoeite y Taey kntote epyola To nkeptko epyaIe no Nno ppoipctai yurhy. Me To katalnn ao nkeptko epya Ie cyapcae KaAepaKepe Otny avapepepvnepoxhayloc. Mpnqnoomnoe nore eva unxavnaou exiaaao evo biokm. Evo naekpiko epayae moou dev npopeite nleov va to cote aetie Aotuupau kau hctc oatoupiic ic vai cnkiuvuo ka npineva chnkeuaoe. ByAte to pia an tv npKa iipapeTe tv matapla npiv dieyavet oto nnuvma opnaodmepoya opuong, npov aAedc eva cepnja otav npokatai va daqalae /va anoynkocste to npauynja. Autopnpolnntipepa aopaeiae, jwouov tov kivuvo an tyov aeKcniov tonakpkiou cayaoiu. AduayyTe TaAekTkoepyaiaouSeXnpoaotie paia aniaia. Mny emptpe T xphon Tou naxanpatoc o atrao np deevai eokoeiueva u auto h evov dbaoeic npaooe ofnyic.Ta MeKtki epyaia eviat enkivbova otav xpnoaioouvtai ane ame npoana. Naepinoisele NaooekrKa to kEeKpkiO epyaela. Ehxyctc,av t Kvooupeva eApntjura aeIrouoyo avoya, xocu cna oMakOcvn, nmuoc exov anoei

Varmista, että työkalu on puhdas ja hyvässä kunnossa. Suojaa työkalu kosteudelta ja pölyltä. Säilytä työkalua kuivassa paikassa, poissa lasten ulottuvilta.

Puhdista työkalu säännöllisesti ja huolla se. Käytä vain alkuperäisiä varaosia ja ohjeiden mukaisia lisävarusteita. Käytä suojavarusteita, kuten suojalaseja, käsineitä ja kuulosuojaimia. Noudata turvallisuusohjeita ja vältä vaarallisia tilanteita. Tarkista työkalu ennen jokaista käyttöä ja varmista, että se on hyvässä kunnossa.

Huolto

Tämä sähkötyökalu on suunniteltu ammattikäyttöön ja vaatii asianmukaista käsittelyä. Noudata valmistajan ohjeita ja määräyksiä.

Turvallisuusvaroitukset yleisiä sähkötyökaluja varten

Turvallisuusvaroitukset sähkötyökaluja varten, joissa on akku

Kehtib kokiide mudelite suhtes

Kehtib kokiide mudelite suhtes

Kinnä jaendulit (sisse/valja) 1 suruge korraks tagosa alla ja vabastage see sitis.
