Typ produktu	Szlifierka kątowa
Marka	Bosch
Model	HWS 88230 Professional
Kategoria	Elektronarzędzie wysokiej częstotliwości
Maksymalna średnica tarczy	125 mm
Moc znamionowa	950 W
Częstotliwość znamionowa	200 Hz
Napięcie znamionowe	200 V (trójfazowe)
Prędkość obrotowa biegu jałowego	9500 min⁻¹ (w zależności od modelu)
Gwint wrzeciona	M14
Waga (wg normy EPTA)	ok. 2,8 kg
Uchwyt dodatkowy	Tłumiący drgania
Osłona ręki	Dołączona do prac z talerzem szlifierskim lub szczotką
Osłona ochronna	Do szlifowania i cięcia (dostosowana do zastosowania)
Przełącznik	Przesuwny lub Tricontrol z blokadą
Wymagane zasilanie	Przetwornik częstotliwości dla prądu trójfazowego wysokiej częstotliwości
Zastosowania	Szlifowanie, cięcie, szlifowanie papierem ściernym, szczotkowanie metalu i kamienia (na sucho)
Konserwacja	Regularnie czyścić szczeliny wentylacyjne; kontrolować prędkość biegu jałowego
Dołączone akcesoria	Klucz widełkowy, osłona ręki, uchwyt dodatkowy
Naprawialność	Części zamienne dostępne; serwis posprzedażowy Bosch

Często zadawane pytania - HWS 88230 Professional BOSCH

Jak zamontować osłonę ochronną na szlifierce Bosch HWS 88230?

Wprowadź osłonę ochronną z krzywką kodującą w rowek na kołnierzu wrzeciona. Dopasuj jej położenie, a następnie zablokuj śrubę blokującą momentem obrotowym co najmniej 10 Nm.

Jakie rodzaje tarczy mogę stosować z tą szlifierką?

Można używać tarcz do szlifowania, tarcz do cięcia, gumowych talerzy szlifierskich, szczotek metalowych i tarcz listkowych, pod warunkiem zachowania wymiarów: maks. średnica 125 mm, otwór dopasowany do kołnierza.

Jak wymienić tarczę szlifierską?

Odłącz narzędzie. Zablokuj wrzeciono kluczem widełkowym, odkręć nakrętkę mocującą, wymień tarczę, a następnie dokręć nakrętkę. Sprawdź, czy tarcza obraca się swobodnie przed użyciem.

Jak używać uchwytu dodatkowego tłumiącego drgania?

Wkręć uchwyt dodatkowy po lewej lub prawej stronie obudowy przekładni, w zależności od preferencji. Nie modyfikuj uchwytu i nie używaj go, jeśli jest uszkodzony.

Dlaczego moje narzędzie nie uruchamia się?

Sprawdź, czy przetwornik częstotliwości jest podłączony i włączony. Upewnij się, że przełącznik Wł./Wył. nie jest zablokowany (krótko naciśnij tylną część, aby odblokować). Jeśli problem nadal występuje, skontaktuj się z serwisem.

Jak zamontować specjalną wtyczkę CEE?

Odetnij osłonę specjalnego kabla, włóż przewody (L1 brązowy, L2 niebieski, L3 czarny, żółto-zielony) do odpowiednich gniazd wtyczki CEE, dokręć śruby, a następnie dokręć dwie śruby obudowy. Sprawdź kierunek obrotów przy uruchomieniu.

Czy ta szlifierka może ciąć płytki ceramiczne lub kamień?

Tak, do cięcia kamienia używaj tarczy diamentowej i specjalnej osłony odsysającej. Noś maskę przeciwpyłową i zapewnij odpowiednie odsysanie.

Jak konserwować szlifierkę?

Regularnie czyść szczeliny wentylacyjne sprężonym powietrzem. Zmierz prędkość biegu jałowego tachometrem; jeśli odbiega o więcej niż 10% od wartości nominalnej, oddaj narzędzie do serwisu.

Jaka jest moc modelu HWS 88230 Professional?

Moc znamionowa różni się w zależności od modelu, zazwyczaj 950 W dla wersji wysokiej częstotliwości. Sprawdź tabliczkę znamionową swojego urządzenia.

Gdzie znaleźć części zamienne do tej szlifierki?

Części zamienne, takie jak osłony, uchwyty, nakrętki i tarcze, są dostępne u autoryzowanych dealerów Bosch oraz w serwisie posprzedażowym.

INSTRUKCJA OBSŁUGI HWS 88230 Professional BOSCH

piecznej odległości. Odwrócenie uwagi może spowodować utratę kontroli nad narzędziem.

Bezpieczeństwo elektryczne

Wtyczka elektronarzędzia musi pasować do gniazda. Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie wolno używać wtyczek adapterowych w przypadku elektronarzędzi z uziemieniem ochronnym. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem. Należy unikać kontaktu z uziemionymi powierzchniami, jak rury, grzejniki, piece i lodówki. Ryzyko porażenia prądem jest większe, gdy ciało użytkownika jest uziemione. Urządzenie należy zabezpieczyć przed deszczem i wilgocią. Przedostanie się wody do elektronarzędzia zwiększa ryzyko porażenia prądem. Nigdy nie należy używać przewodu do innych czynności. Nigdy nie należy nosić elektronarzędzia, trzymając je za przewód, ani używać przewodu do zawieszenia urządzenia; nie wolno też wyjmować wtyczki z gniazdka, pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać z dala od oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem. W przypadku pracy elektronarzędziem pod gołym niebem, należy używać przedłużacza dostosowanego również do zastosowań zewnętrznych. Użycie właściwego przedłużacza (dostosowanego do pracy na zewnątrz) zmniejsza ryzyko porażenia prądem. Jeśli można uniknąć zastosowania elektronarzędzia w wilgotnym otoczeniu, należy użyć wyłącznika ochronnego różnicowoprądowego. Zastosowanie wyłącznika ochronnego różnicowoprądowego zmniejsza ryzyko porażenia prądem.

Bezpieczeństwo osób

Podczas pracy z elektronarzędziem należy zachować ostrożność, każdą czynność wykonywać uważnie i z rozwagą. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub będąc pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu elektronarzędzia może być przyczyną poważnych obrażeń ciała. Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego - maski przeciwpyłowej, obuwia z podeszwami przeciwpoślizgowymi, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastosowania elektronarzędzia) - zmniejsza ryzyko obrażeń. Należy unikać niezamierzonego uruchomienia narzędzia. Przed włożeniem wtyczki do gniazdka i/lub podłączeniem do akumulatora, a także przy podnoszeniu lub przenoszeniu elektronarzędzia, należy upewnić się, że elektronarzędzie jest wyłączone. Trzymanie palca na wyłączniku podczas przenoszenia elektronarzędzia

lub podłączenie do prądu włączonego narzędzia może stać się przyczyną wypadków.

Przed włączeniem elektronarzędzia usuń narzędzia nastawcze lub klucze. Narzędzie lub klucz, znajdujący się w ruchomych częściach urządzenia, może doprowadzić do obrażeń ciała. Należy unikać nienaturalnych pozycji przy pracy. Należy dbać o stabilną pozycję przy pracy i zachowanie równowagi. W ten sposób można lepiej kontrolować elektronarzędzie w nieprzewidzianych sytuacjach. Należy nosić odpowiednie ubranie. Nie należy nosić luźnego ubrania ani biżuterii. Włosy, ubranie i rękawice należy trzymać z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części. Jeżeli istnieje możliwość zamontowania urządzeń odsysających i wychwytujących pył, należy upewnić się, że są one podłączone i będą prawidłowo użyte. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenia pyłami. Prawidłowa obsługa i eksploatacja elektronarzędzi. Nie należy przyłączać urządzenia. Do pracy używać należy elektronarzędzia, które jest do tego przeznaczone. Odpowiednio dobrane elektronarzędzie w danych warunkach wydajności działa lepiej i bezpieczniej. Nie należy używać elektronarzędzia, którego włącznik/wyłącznik jest uszkodzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć, jest niebezpieczne i musi zostać naprawione. Przed regulacją urządzenia, wymianą osprzętu lub po zakończeniu pracy narzędziem, należy wyciągnąć wtyczkę z gniazda i/lub usunąć akumulator. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się elektronarzędzia. Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostępniać narzędzi osobom, które ich nie znają lub nie przeczytały niniejszych przepisów. Używane przez niedoświadczone osoby elektronarzędzia są niebezpieczne. Konieczna jest należyta konserwacja elektronarzędzia. Należy kontrolować, czy ruchome części urządzenia działają bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone w taki sposób, który mógłby wpłynąć na prawidłowe działanie elektronarzędzia. Uszkodzone części należy oddać do naprawy. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację elektronarzędzia. Należy stale dbać o ostrość i czystość narzędzi tnących. O wiele rzadziej dochodzi do zakleszczenia się narzędzia tnącego, jeśli jest ono starannie utrzymane. Zadbane narzędzia łatwiej się też prowadzi. Elektronarzędzia, osprzęt, narzędzia pomocnicze itd. należy używać zgodnie z niniejszymi zaleceniami. Uwzględnić należy przy tym warunki i rodzaj wykonywanej pracy. Niezgodne z przeznaczeniem użycie elektronarzędzia może doprowadzić do niebezpiecznych sytuacji.

Polski 201

Serwis

Naprawę elektronarzędzia należy zlecić jedynie wykwalifikowanemu fachowcowi przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.

Wskazówki dotyczące bezpieczeństwa pracy ze szlifierkami kątowymi

Wskazówki bezpieczeństwa dotyczące szlifowania papierem ściernym i polerowania

Dotyczy następujących modeli:

-06023014.. -060230540. -0602306434 -060232440.

Niniejsze elektronarzędzie przystosowane jest do szlifowania papierem ściernym i do polerowania. Należy stosować się do wszystkich wskazówek bezpieczeństwa, instrukcji, ilustracji i danych technicznych, otrzymanych wraz z niniejszym urządzeniem. Konsekwencja niestosowania się do poniższych zaleceń może być porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Niniejsze elektronarzędzie nie nadaje się do szlifowania i obróbki szczotkami drucianymi oraz do przecinania ściernicowego. Zastosowanie elektronarzędzia do innej, nieprzewidzianej czynności roboczej, może spowodować różnorakie zagrożenia i obrażenia ciała.

Wskazówki bezpieczeństwa dotyczące szlifowania, obróbki szczotkami drucianymi i przecinania ściernicowego. Dotyczą następujących modeli:

-060230440 -060232444...464...474...434 -06023295. -06023315.. -06023325. -06023345

Niniejsze elektronarzędzie może służyć jako szlifierka, szczotka druciana i jako szlifierko-przecinarka. Należy stosować się do wszystkich wskazówek bezpieczeństwa, instrukcji, ilustracji i danych technicznych, otrzymanych wraz z niniejszym urządzeniem. Konsekwencja niestosowania się do poniższych zaleceń może być porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Elektronarzędzie nie jest dostosowane do szlifowania papierem ściernym oraz do polerowania. Zastosowanie elektronarzędzia do innej, nieprzewidzianej czynności roboczej, może spowodować różnorakie zagrożenia i obrażenia ciała.

Wspólne wskazówki ostrzegawcze dotyczące szlifowania, szlifowania z użyciem ściernicy, prac z użyciem szczotek drucianych, polerowania i przecinania ściernicą. Dotyczy następujących modeli:

Nie należy używać osprzętu, który nie jest przeznaczony i polecany przez producenta specjalnie do tego urządzenia. Fakt, że osprzęt daje się zamontować do elektronarzędzia, nie jest gwarancją bezpiecznego użycia.

Dopuszczalna prędkość obrotowa stosowanego narzędzia roboczego nie może być mniejsza niż podana na elektronarzędziu maksymalna prędkość obrotowa. Narzędzie robocze, obracające się szybciej niż dopuszczalna prędkość, może się złamać, a jego części odpryskiwać. Średnica zewnętrzna i grubość narzędzia roboczego muszą odpowiadać wymiarom elektronarzędzia. Narzędzia robocze o niewłaściwych wymiarach nie mogą być wystarczająco osłonięte lub kontrolowane. Narzędzia robocze z gwintem muszą dokładnie pasować na gwint na wrzecionie. W przypadku narzędzi roboczych mocowanych przy użyciu kołnierza, średnica otworu narzędzia roboczego musi być dopasowana do średnicy kołnierza. Narzędzia robocze, które nie mogą być dokładnie osadzone na elektronarzędziu, obracają się nierównomiernie, bardzo mocno wibrują i mogą powodować utratę kontroli nad elektronarzędziem. W żadnym wypadku nie należy używać uszkodzonych narzędzi roboczych. Przed każdym użyciem należy skontrolować oprzyrządowanie, np. ściernice pod kątem odprysków i pęknięć, talerze szlifierskie pod kątem pęknięć, starć lub silnego zużycia, szczotki druciane pod kątem luźnych lub złamanych drutów. W razie upadku elektronarzędzia lub narzędzia roboczego należy sprawdzić, czy nie uległo ono uszkodzeniu, lub użyć innego, nieuszkodzonego narzędzia. Jeśli narzędzie zostało sprawdzone i zamocowane, elektronarzędzie należy włączyć na minutę na najwyższe obroty, zwracając przy tym uwagę, by osoba obsługująca i osoby postronne znajdujące się w pobliżu znalazły się poza strefą obracającego się narzędzia. Uszkodzone narzędzia łamią się najczęściej w tym czasie próbnym. Należy nosić osobiste wyposażenie ochronne. W zależności od rodzaju pracy należy nosić maskę ochronną pokrywającą całą twarz, ochronę oczu lub okulary ochronne. W razie potrzeby należy użyć maski przeciwpyłowej, ochrony słuchu, rękawic ochronnych lub specjalnego fartucha chroniącego przed drobnymi cząstkami ścieranego i obrabianego materiału. Należy chronić oczy przed unoszącymi się w powietrzu ciałami obcymi, powstałymi w czasie pracy. Maska przeciwpyłowa i ochrona dróg oddechowych muszą filtrować pył powstający podczas pracy. Oddziaływanie hałasu przy dłuższym okresie pracy może doprowadzić do utraty słuchu. Należy uważać, by osoby postronne znajdowały się w bezpiecznej odległości od strefy zasięgu elektronarzędzia. Każdy, kto znajduje się w pobliżu pracującego elektronarzędzia, musi używać osobistego wyposażenia ochronnego. Odłamki obrabianego materiału mogą odpryskiwać i powodować obrażenia również poza bezpośrednią strefą zasięgu. Podczas wykonywania prac, przy których narzędzie mogłoby natrafić na ukryte przewody elektryczne lub na własny przewód zasilający, należy je trzymać wyłącznie za izolowane powierzchnie rękojeści. Kontakt z przewodem sieci zasilającej może powodować przeniesienie napięcia na części metalowe elektronarzędzia, co mogłoby spowodować porażenie prądem elektrycznym.

Przewód sieciowy należy trzymać z dala od obracających się narzędzi roboczych. W przypadku utraty kontroli nad narzędziem, przewód sieciowy może zostać przecięty lub wciągnięty, a dłoń lub ręka mogą dostać się w obracające się narzędzie robocze. Nigdy nie wolno odkładać elektronarzędzia przed całkowitym zatrzymaniem narzędzia roboczego. Obracające się narzędzie może wejść w kontakt z powierzchnią, na którą jest odkładane, przy czym można stracić kontrolę nad elektronarzędziem. Nie wolno przenosić elektronarzędzia znajdującego się w ruchu. Przypadkowy kontakt ubrania z obracającym się narzędziem roboczym może spowodować wciągnięcie i wiercenie się narzędzia roboczego w ciało osoby obsługującej. Należy regularnie czyścić szczeliny wentylacyjne elektronarzędzia. Dmuchawa silnika wciąga kurz do obudowy, a duże nagromadzenia pyłu metalowego może spowodować zagrożenie elektryczne. Nie należy używać elektronarzędzia w pobliżu materiałów łatwopalnych. Iskry mogą spowodować ich zapłon. Nie należy używać narzędzi, które wymagają płynnych środków chłodzących. Użycie wody lub innych płynnych środków chłodzących może doprowadzić do porażenia prądem.

Odrzut i odpowiednie wskazówki bezpieczeństwa

• Odrzut jest nagłą reakcją elektronarzędzia na zablokowanie lub zaczepienie obracającego się narzędzia, takiego jak ściernica, talerz szlifierski, szczotka druciana itd. Zaczepienie lub zablokowanie prowadzi do nagłego zatrzymania się obracającego się narzędzia roboczego. Niekontrolowane elektronarzędzie zostanie wtedy szarpnięte w kierunku przeciwnym do kierunku obrotu narzędzia roboczego. Gdy, np. ściernica zatnie się lub zakleszczy w obrabianym przedmiocie, krawędź ściernicy może się zablokować i spowodować jej wypadnięcie lub odrzut. Ruch ściernicy (w kierunku osoby obsługującej lub od niej) zależy wtedy od kierunku ruchu ściernicy w miejscu zablokowania. Oprócz tego ściernice mogą się również złamać. Odrzut jest następstwem niewłaściwego lub błędnego użycia elektronarzędzia. Można go uniknąć przy zachowaniu opisanych poniżej odpowiednich środków ostrożności. Elektronarzędzie należy mocno trzymać, a ciało i ręce ustawić w pozycji umożliwiającej złagodzenie odrzutu. Jeśli w skład wyposażenia standardowego wchodzi uchwyt dodatkowy, należy go zawsze używać, aby mieć jak największą kontrolę nad siłami odrzutu lub momentem obrotowym podczas pracy. Osoba obsługująca urządzenie może opanować szarpnięcia i zjawisko odrzutu poprzez zachowanie odpowiednich środków ostrożności. Nigdy nie należy trzymać rąk w pobliżu obracających się narzędzi roboczych. Narzędzie robocze może wskutek odrzutu zranić rękę.

Należy trzymać z dala od strefy zasięgu, w której porusza się elektronarzędzie podczas odrzutu. Na skutek odrzutu, elektronarzędzie przemieszcza się w kierunku przeciwnym do ruchu tarczy w miejscu zablokowania. Szczególnie ostrożnie należy obrabiać narożniki, ostre krawędzie itd. Należy zapobiegać temu, by narzędzia robocze zostały odbite lub żeby się zablokowały. Obracające się narzędzie robocze jest bardziej podatne na zakleszczenia przy obróbce kątów, ostrych krawędzi lub gdy zostanie odbite. Może to stać się przyczyną utraty kontroli lub odrzutu. Nie należy używać brzeszczotów do drewna lub zębatych. Narzędzia robocze tego typu często powodują odrzut lub utratę kontroli nad elektronarzędziem.

Szczegółowe wskazówki bezpieczeństwa dla szlifowania i cięcia ściernicą

Należy używać wyłącznie ściernicy przeznaczonej dla danego elektronarzędzia i osłony przeznaczonej dla danej ściernicy. Ściernice nie będące oprzyrządowaniem danego elektronarzędzia nie mogą być wystarczająco osłonięte i nie są wystarczająco bezpieczne. Tarcze szlifierskie wygięte należy mocować w taki sposób, aby ich powierzchnia szlifująca nie wystawała poza krawędź pokrywy ochronnej. Niefachowo osadzona tarcza szlifierska, wystająca poza krawędź pokrywy ochronnej, nie może być wystarczająco osłonięta. Osłona musi być dobrze przymocowana do elektronarzędzia - aby zagwarantować jak najwyższy stopień bezpieczeństwa - ustawiona tak, aby część ściernicy, odsłonięta i zwrócona do operatora, była jak najmniejsza. Osłona chroni operatora przed odłamkami, przypadkowym kontaktem ze ściernicą, jak również iskrami, które mogłyby spowodować zapalenie się odzieży. Ściernic można używać tylko do prac, dla których są przewidziane. Nie należy np. nigdy szlifować boczną powierzchnią ściernicy tarczowej do cięcia. Tarczowe ściernice do przecinania przeznaczone są do usuwania materiału krawędzią tarczy. Wpływ sił bocznych na te ściernice może je złamać. Do wybranej ściernicy należy używać zawsze nieuszkodzonych kołnierzy mocujących o prawidłowej wielkości i kształcie. Odpowiednie kołnierze podpierają ściernicę i zmniejszają tym samym niebezpieczeństwo jej złamania się. Kołnierze do ściernic tnących mogą różnić się od kołnierzy przeznaczonych do innych ściernic. - Nie należy używać zużytych ściernic z większych elektronarzędzi. Ściernice do większych elektronarzędzi są zaprojektowane dla wyższej liczby obrotów, która jest charakterystyczna dla mniejszych elektronarzędzi i mogą się dlatego złamać.

Dodatkowe szczególne wskazówki bezpieczeństwa dla przecinania ściernicą

Należy unikać zablokowania się tarczy tnącej lub zbyt dużego nacisku. Nie należy przeprowadzać nadmiernie głębokich cięć. Przeciążenie tarczy tnącej podwyższa jej obciążenie i jej skłonność do zakleszczenia się lub zablokowania i tym samym możliwość odrzutu lub złamania się tarczy.

Należy unikać obszaru przed i za obracającą się ściernicą tnącą. Przesuwanie tarczy tnącej w obrabianym przedmiocie w kierunku od siebie może spowodować, że w razie odrzutu elektronarzędzie odskoczy wraz z obracającą się ściernicą bezpośrednio w kierunku użytkownika. W przypadku zakleszczenia się tarczy tnącej lub przerwania pracy, elektronarzędzie należy wyłączyć i odczekać, aż tarcza całkowicie się zatrzyma. Nigdy nie należy próbować wyciągać poruszającej się tarczy z miejsca cięcia, gdyż to wywołałoby odrzut. Należy wykryć i usunąć przyczynę zakleszczenia się. Nie włączać ponownie elektronarzędzia, dopóki znajduje się ono w materiale. Przed kontynuacją cięcia tarcza tnąca powinna osiągnąć swoją pełną prędkość obrotową. W przeciwnym wypadku ściernica może się zaczepić, wyskoczyć z przedmiotu obrabianego lub spowodować odrzut. ► Płyty lub duże przedmioty należy przed obróbką podeprzeć, aby zmniejszyć ryzyko odrzutu spowodowanego zakleszczoną tarczą. Duże przedmioty mogą się uginać pod ciężarem własnym. Obrabiany przedmiot należy podeprzeć z obu stron, zarówno w pobliżu linii cięcia, jak i przy krawędzi. ► Zachować szczególną ostrożność przy wycinaniu otworów w ścianach lub innych nieprzezroczystych obszarach. Wgłębiająca się w materiał tarcza tnąca może spowodować odrzut narzędzia po natrafieniu na przewody gazowe, wodociągowe, elektryczne lub inne przedmioty.

Szczególne wskazówki bezpieczeństwa dla szlifowania papierem ściernym. Nie należy stosować zbyt wielkich arkuszy papieru ściernego. Przy wyborze wielkości papieru ściernego należy kierować się zaleceniami producenta. Wystający poza płytę szlifierską papier ścierny może spowodować zablokowanie lub rozdarcie papieru albo odrzut.

Szczególne wskazówki ostrzegawcze dotyczące polerowania. Nie wolno pozwolić na to, by przy pokrywie polerskiej znajdowały się luźne części, przede wszystkim sznurki mopujące. Sznurki mopujące należy schować lub skrócić. Obracające się tarcze sznurków mopujących mogą owinąć się wokół palców operatora lub obrabianego przedmiotu.

Szczególne wskazówki bezpieczeństwa dla prac z użyciem szczotek drucianych.

Należy wziąć pod uwagę, że nawet przy normalnym użytkowaniu dochodzi do utraty kawałeczków drutu przy szczotce. Nie należy przeciążać szczotki zbyt silnym naciskiem. Unoszące się w powietrzu kawałki drutu mogą z łatwością przebić się przez cienkie ubranie i/lub skórę. Jeżeli zalecane jest użycie osłony, należy zapobiec kontaktowi szczotki i osłony. Średnica szczotek talerzowych i garnkowych może się zwiększyć pod wpływem nacisku i siły odśrodkowej.

Dodatkowe wskazówki bezpieczeństwa.

Należy stosować okulary ochronne.

Należy używać odpowiednich przyrządów poszukiwawczych w celu lokalizacji ukrytych przewodów zasilających lub poprosić o pomoc zakłady miejskie. Kontakt z przewodami znajdującymi się pod napięciem może doprowadzić do powstania pożaru lub porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Wniknięcie do przewodu wodociągowego powodujące szkody rzeczowe lub mogące powodować porażenie elektryczne. W przypadku przerwy w dopływie zasilania, np. po awarii prądu lub po wyjęciu wtyczki z gniazdka, należy odblokować wyłącznik i ustawić go w pozycji wyłączonej. W ten sposób można zapobiec niezamierzonemu włączeniu elektronarzędzia. Nie należy dotykać tarcz szlifierskich i tnących, zanim nie ostygną. Tarcze rozgrzewają się podczas pracy do bardzo wysokich temperatur. Elektronarzędzie należy trzymać podczas pracy mocno w obu rękach i zadbać o stabilność i bezpieczeństwo pracy. Elektronarzędzie prowadzone oburącz jest bezpieczniejsze. Należy zabezpieczyć obrabiany przedmiot. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż przytrzymanie go w ręku. Elektronarzędzie należy podłączyć do prawidłowo uziemionego źródła prądu. Gniazdka sieciowe i przewód przedłużający muszą posiadać sprawny funkcjonalnie przewód ochronny uziemiający układ sieciowy.

Wskazówki bezpieczeństwa dotyczące zasilania energią elektryczną urządzeń wysokiej mocy

Należy ściśle przestrzegać zasad bezpieczeństwa i higieny pracy, zawartych w instrukcji obsługi przetwornicy częstotliwości! Bliższych danych można uzyskać u producenta przetwornicy częstotliwości. Do pracy w miejscach wymagających zachowania szczególnej ostrożności wobec osób, przetwornice częstotliwości należy zabezpieczyć urządzeniem różnicowoprądowym. Szczególna ochrona osób jest wymagana na przykład podczas prac w wilgotnych pomieszczeniach lub prac z materiałami, przy których mogą powstawać drobiny pyłu przewodzącego prąd. Rezygnacja z urządzenia zabezpieczającego różnicowoprądowego może doprowadzić do porażenia prądem, zagrożenia pożarem lub poważnych obrażeń. Instalację w obwodzie elektrycznym urządzenia zabezpieczającego różnicowoprądowego należy wykonać tylko przez specjalnie wykwalifikowany personel. Tylko w ten sposób można zagwarantować bezawaryjne funkcjonowanie urządzenia. Napięcie wyjściowe i częstotliwość przetwornicy musi się zgadzać z wartościami umieszczonymi na tabliczce znamionowej elektronarzędzia podwyższonej częstotliwości.

▶ Elektronarzędzie wolno eksploatować wyłącznie z pasującą wtyczką. Wtyczka CEE musi być przystosowana do prądu znamionowego, pobieranego przez elektronarzędzie (zob. w 'Dane techniczne'). Montażu wtyczki oraz podłączenia do źródła zasilania energią elektryczną musi dokonać personel przeszkolony w obsłudze urządzeń i maszyn wysokiej częstotliwości. Należy używać wyłącznie oryginalnych przewodów! Przed każdym użyciem należy sprawdzić narzędzie, przewód i wtyczkę pod kątem ewentualnych ich uszkodzeń. Uszkodzonych przewodów nie wolno naprawiać. Aby uniknąć zagrożenia, należy je wymieniać na nowe.

Opis urządzenia i ich zastosowania

Należy przeczytać wszystkie wskazówki i przestrogi. Błędy w przestrzeganiu poniższych wskazówek mogą być spowodowane porażeniem prądem, pożarem i/lub ciężkimi obrażeniami.

Należy otworzyć rozkładaną stronę z rysunkiem urządzenia i pozostawić ją rozłożoną podczas czytania instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Dotyczy następujących modeli:

-06023014.. -060230540. -0602306434 -060232440

Elektronarzędzie przewidziane jest do szlifowania papierem ściernym i polerowania powierzchni metalowych i lakierowanych bez użycia wody.

Dotyczy następujących modeli:

-060230440. -060232444,..464,..474,..434 -06023295.. -06023315.. -06023325.. -06023345..

Elektronarzędzie przeznaczone jest do przycinania, szlifowania szczotkowaniem materiałów metalowych i kamiennych bez użycia wody.

Do cięcia za pomocą spajanych materiałów ściernych należy użyć specjalnej pokrywy ochronnej.

Podczas cięcia kamienia należy zadbać o odpowiednie odsysanie pyłu.

Dotyczy następujących modeli

Stosować wolno wyłącznie załączone w dostawie lub dopuszczone dla niniejszego elektronarzędzia pokrywy ochronne i nakrętki mocujące.

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odnosi się do schematu elektronarzędzia na stronach graficznych.

1 Włącznik/wyłącznik 2 Uchwyt dodatkowy 3 Wrzeciono szlifierki 4 Szyjka wrzeciona 5 Przycisk blokady wrzeciona 6 Osłona 7 Śruba mocująca osłonę 8 Występ (ząb) ustalający 9 Osłona dłoni

10 Kołnierz wrzeciona z uszczelką 11 Tarcza szlifierska/tnąca/ścierna 12 Nakrętka mocująca 13 Klucz oczkowy 14 Klucz widełkowy, rozwartość 17 mm 15 Nakrętka tarczy gumowej (okrągła) 16 Papier ścierny 17 Gumowa tarcza szlifierska 18 Tarcza polerska

19 Szczotka druciana

20 Uchwyt kablowy odciążający (wtyczka CEE) 21 Wkładka do wtyczki (wtyczka CEE) 22 Śruba (wtyczka CEE) 23 Śruby we wkładce 21 (wtyczka CEE) 24 Wtyczka CEE 25 Końcówka z tworzywa sztucznego (wtyczka CEE) *Przedstawiony na rysunkach lub opisany w instrukcji użytkowania osprzęt nie wchodzi w skład wyposażenia standardowego. Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu osprzętu.

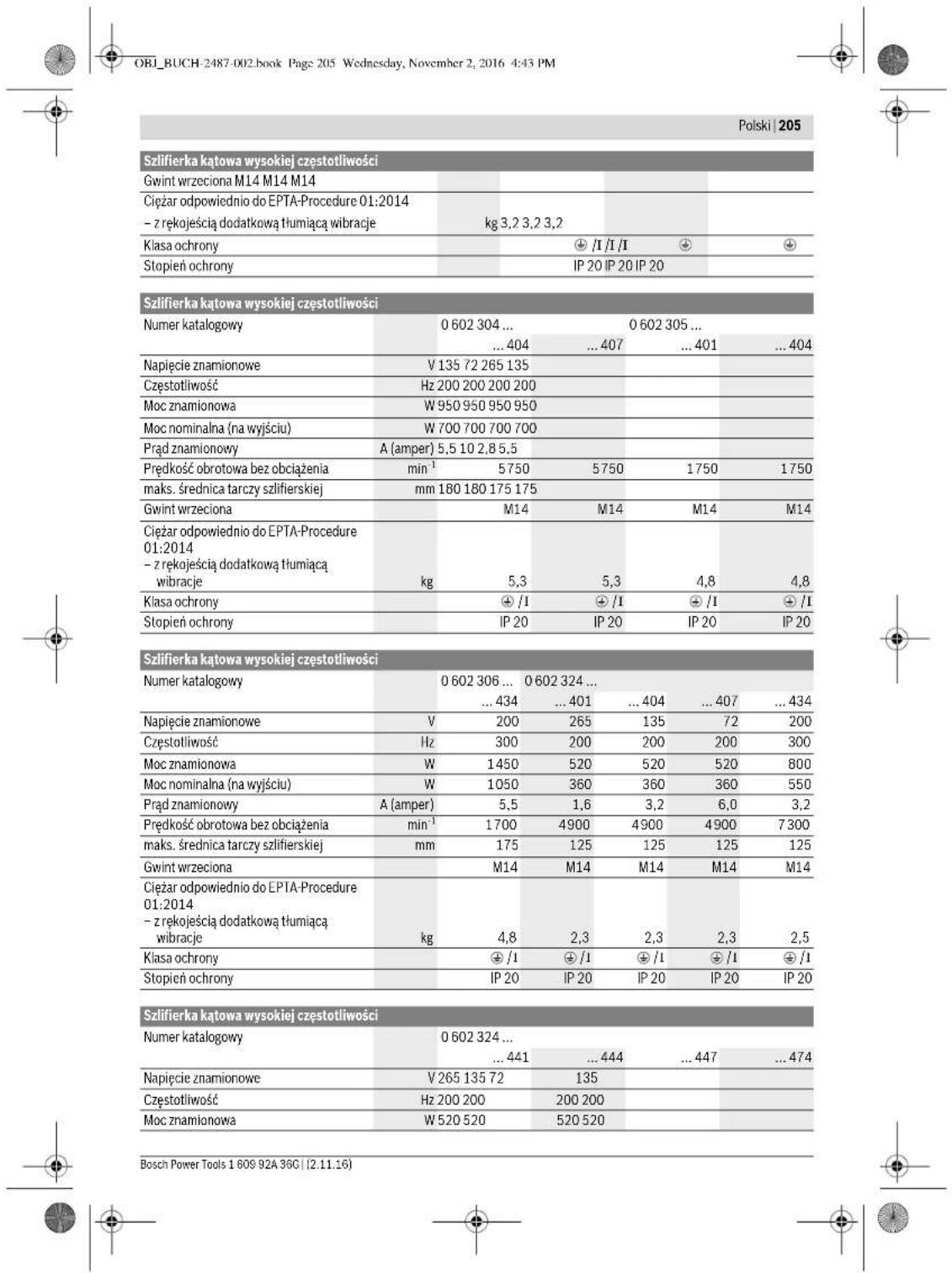

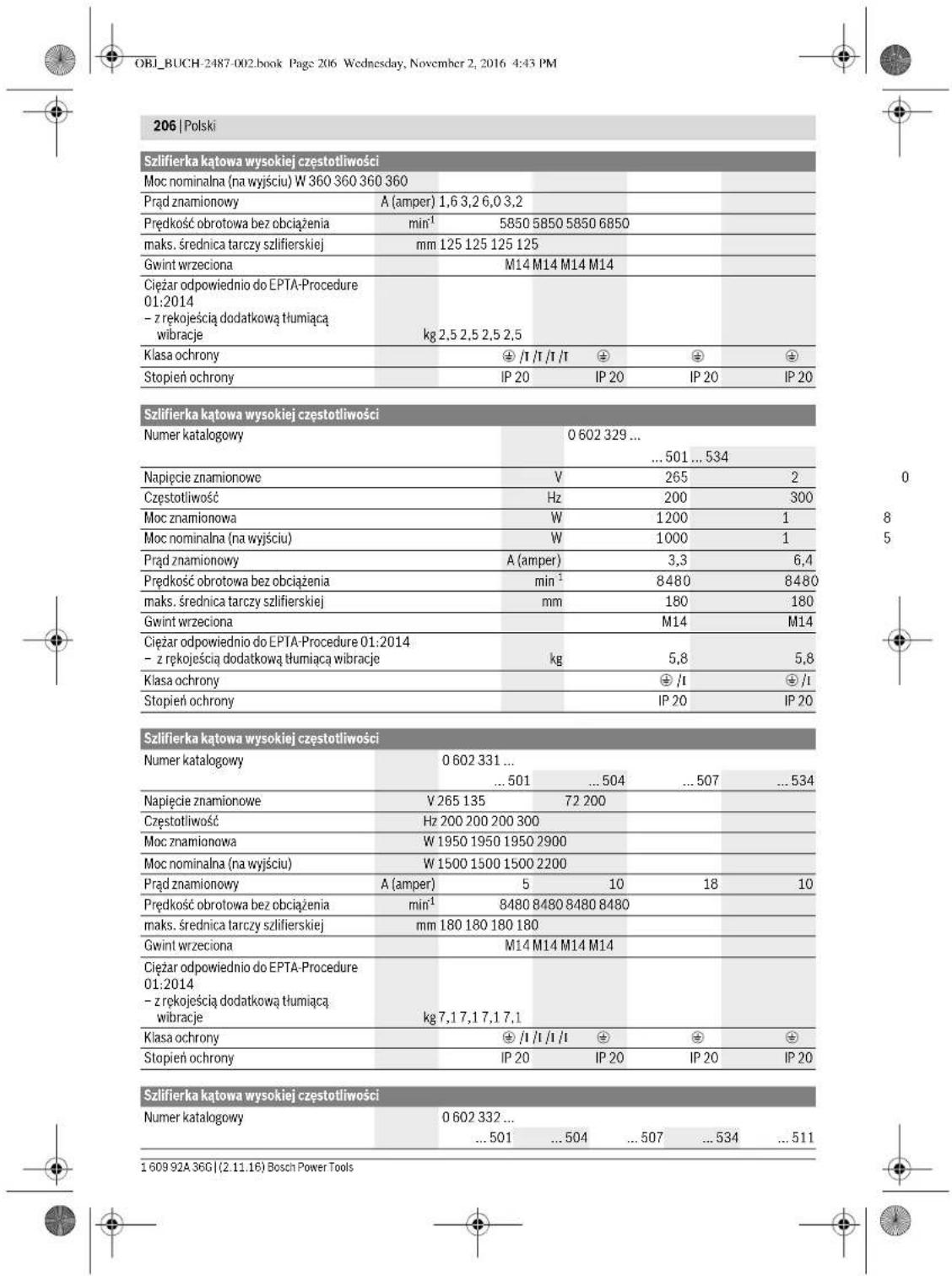

Dane techniczne

Szlifierka katowa wysokiej czestotliwość
Numer katalogowy 0 602 301 ...		... 401	... 404	... 434
Napiȩcie znamionowe	V	2	6	5
Czȩstotiwość	Hz 200 200 300
Moc znamionowa	W	6	0	0
Moc nominalna (na wyjsciu)	W	4	4	0
Prȩd znamionowy	A (amper) 1,6 3,3 3,3
Prȩdkość obrotowa bez obłowenia	min¹	4100	4100	6150
maks.Średnica tarczy szlifierskiej	mm 125 125 125

1609 92A 36G| (2.11.16) Bosch Power Tools

135200

600900 440630

Szilfierka kątowa wysokiej czestotliwość
Napiȩcie znamionowe	V 265 135 72 200 72
Czȩstotiwość	Hz 200 200 200 300 300
Moc znamionowa	W 1950 1950 1950 2900 2900
Moc nominalna (na wyjsciu)	W 1500 1500 1500 2200 2200
Prȩd znamionowy	A (amper) 5 10 18 10 27
Prȩdkość obrotowa bez obłowenia	min¹ 6600 6600 6600 6600 6600
maks. Srednica tarczy szlifierskiej	mm 230 230 230 230 230
Gwint wrzeciona	M14 M14 M14 M14 M14
Ciezar odpowiednio do EPTA-Procedure 01:2014
- zȩkojeść dodatkową tymiȩca wibracja	kg 7,17,17,17,17,1
Klasa ochryny	⊕/I	⊕/I	⊕/I	⊕/I	⊕/I
Stopiej ochryny	IP 20	IP 20	IP 20	IP 20	IP 20

Szlifierka kątowa wysokiej częstotliwości

Numer katalogowy	0 602 334 ...
		... 501	... 504	... 507	... 534
Napiȩcie znamionowe	V	265	135	72	200
Czȩstotiwość	Hz	200	200	200	300
Moc znamionowa	W	2500	2500	2500	3800
Moc nominalna (na wyjsciu)	W	2200	2200	2200	3100
Prȩd znamionowy	A (amper)	6,7 13,2 24,7 13,2
Prȩdkość obrotowa bez obłowenia	min¹	6600	6600	6600	6600
maks.,Średnica tarczy szlifierskiej	mm	230	230	230	230
Gwint wrzeciona		M14	M14	M14	M14
Ciezar odpożiewnio do EPTA-Procedure 01:2014
- zȩkojeść dodatkowa tymiąc zwiebraje	kg	7,8	7,8	7,8	7,8
Klasa ochryny		©/I	©/I	©/I	©/I
Stopiéń ochryny		IP 20	IP 20	IP 20	IP 20

Wskazówki dotyczące zasilania energią elektryczną

Elektronarzędzie jest częścią Systemu Wysokiej Częstotliwości i musi być zasilane trójfazowym prądem przemiennym o częstotliwości podanej na tabliczce znamionowej.

Aby osiągnąć tę częstotliwość, elektronarzędzie musi być połączone z przetwornicą częstotliwości (zob. Przyłączenie do sieci, str. 212).

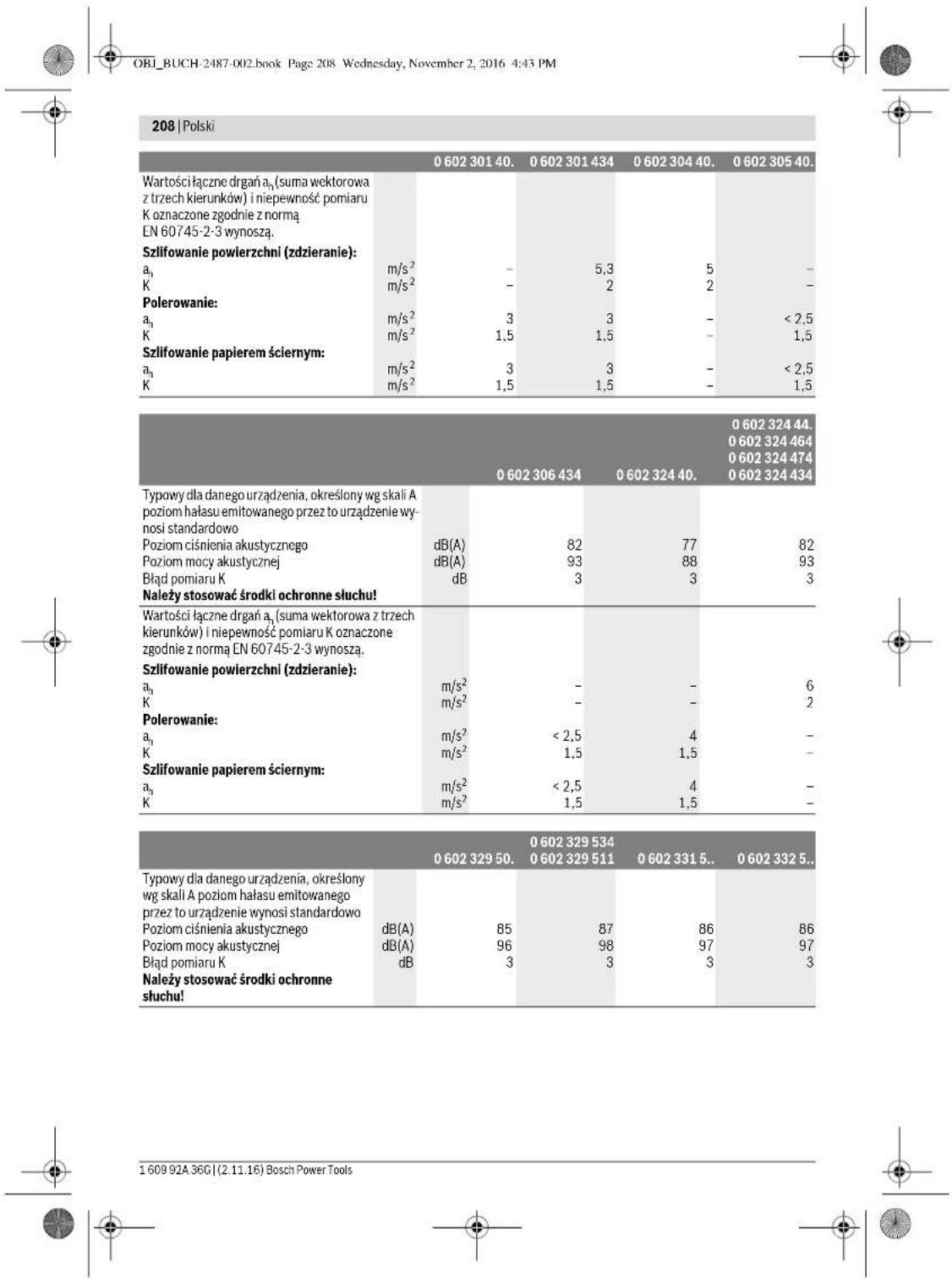

Informacja na temat hałasu i wibracji

Emisja hałasu została określona zgodnie z EN 60745-2-3.

	0 602 301 40.	0 602 301 434	0 602 304 40.	0 602 305 40.
Typowy dla danego urzadzenia, okreslonywg skali A poziom hałasu emittowanegoprzez to urzadzenia wynosi standardowo
Poziom ci内分泌ia akustyczne	dB(A)	72	82	79
Poziom mocy akustycznej	dB(A)	83	93	90
Bław pomiaru K	dB	3	3	3
Naleź stosowej sądki ochroneshuchul!

	0 602 329 50.	0 602 329 534		0 602 331 5..	0 602 332 5..
		0 602 329 511	0 602 331 5..
Wartosci lectzne drgnę (suma wektorowa z trzech kierunkowy) i niedewnosć pomiaru K oznaczone zgodnia z norma EN 60745-2-3 wynosza.
Szilifowanie powierzchni (zdzieranie):
\( a_h \)	m/s2	7	7	7	7
K	m/s2	1,5	1,5	1,5	1,5
Polerowanie:
\( a_h \)	m/s2	-	-	-	-
K	m/s2	-	-	-	-
Szilifowanie papierem sciennym:
\( a_h \)	m/s2	-	-	-	-
K	m/s2	-	-	-	-

	0 602 334 50.	0 602 334 534
Typowy dla danego urzystzenia, okreslony wg skali A poziom halasuemitowanego przytez to urzystzenia wynosi standardowo
Poziom ci内分泌ia akustycznego	dB(A)	86
Poziom mocy akustycznej	dB(A)	97
Będ pomiaru K	dB	3
Naleź stosowej sądki ochronne sąchu!
Wartosci sączne drgnę a1 (suma wegratórowa z trzech kierunkowy)iiepewnosć pomiaru Kożnaczone zgodnia z norma EN 60745-2-3wynosza.
Szilifowanie powierzchni (zdzieranie):
a1	m/s2	7
K	m/s2	3
Polerowanie:
a1	m/s2	-
K	m/s2	-
Szilifowanie papierem sciernym:
a1	m/s2	-
K	m/s2	-

Poziom drgań podany w tych wskazówkach został zmierzony zgodnie z wymaganiami normy EN 60745 dotyczącej procedury pomiarów i można go użyć do porównywania elektronarzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań, z innymi narzędziami roboczymi, z różnym osprzętem, a także jeżeli nie będzie wystarczająco konserwowane, poziom drgań może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na drgania podczas całego czasu pracy.

Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć pod uwagę okresy, gdy urządzenie jest wyłączone, lub gdy jest wprawdzie włączone, ale nie jest używane do pracy. W ten sposób łączna (obliczana na pełny wymiar czasu pracy) ekspozycja na drgania może okazać się znacznie niższa.

Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych.

Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że produkt opisany w rozdziale «Dane techniczne» odpowiada wymaganiom następujących dyrektyw: 2011/65/UE, 2014/30/UE, 2006/42/WE.

2006/42/WE, EN 60745-1, EN 60745-2-3, EN 55014-1

Dokumentacja techniczna (2006/42/WE):

Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY

Henk Becker

• Nałożyć wybrane narzędzie robocze 11 (tarcza szlifierska/tnąca lub polerka) zgodnie z kierunkiem obrotów na wrzeciono elektronarzędzia 3.
• Nałożyć nakrętkę mocującą 12 tak, aby środkowe wgłębienie było skierowane do góry. Nakrętkę mocującą dokręcić za pomocą klucza oczkowego 13, unieruchamiając wrzeciono przy użyciu klucza widełkowego 14.

Zdejmowanie

• Wrzeciono szlifierki 3 unieruchomić, przykładając klucz widełkowy 14 do płaszczyzny pod klucz. Nakrętkę mocującą 12 odkręcić za pomocą klucza oczkowego 13 od wrzeciona, unieruchamiając wrzeciono przyłożeniem klucza widełkowego 14 do miejsca pod klucz.
• Na zakończenie należy zdjąć narzędzie robocze oraz kołnierz 7 w miarę potrzeby.

Elektronarzędzie z przyciskiem blokującym wrzeciono 5

Dotyczy następujących modeli:

-060232440. -0602324434 -060232444

W przypadku elektronarzędzi z przyciskiem blokującym wrzeciono 5 przytrzymywanie wrzeciona za pomocą klucza widełkowego przy montażu narzędzi roboczych nie jest konieczne (zob. rys. E1-E2).

Przycisk blokady można uruchamiać jedynie wtedy, gdy wrzeciono szlifierki jest całkowicie nieruchome. W przeciwnym wypadku może dojść do uszkodzenia elektronarzędzia. Przed przystąpieniem do mocowania narzędzi roboczych nacisnąć przycisk blokady 5, aby zablokować wrzeciono 3 i przytrzymać go w tym położeniu. Zamontować wybrane narzędzie szlifierskie (zob. Montaż narzędzi szlifierskich/tnących/ściernych, str. 210). Aby zwolnić blokadę wrzeciona, wystarczy puścić przycisk blokady wrzeciona 5.

Montaż gumowego talerza szlifierskiego (zob. rys. F)

Dotyczy następujących modeli:

-06023014. -060232440 -060230540. -0602306434

Wstawianie

• Upewnić się, czy zamontowane zostały osłona ręki i rękojeść dodatkowa (zob. Montaż urządzeń zabezpieczających, str. 210).
• Nałożyć gumowy talerz szlifierski 17 na wrzeciono urządzenia 3.
• Nałożyć papier ścierny 16 na gumowy talerz szlifierski.
• Nałożyć nakrętkę 15 na wrzeciono urządzenia. Dokręcić nakrętkę za pomocą klucza oczkowego 13, unieruchamiając wrzeciono przyłożeniem klucza widełkowego 14 do tzw. płaszczyzny pod klucz.

Należy przy tym zwrócić uwagę, aby nakrętkę 15 wkręcić całkowicie, tak, aby nie wystawała ona ponad talerz szlifierski, nie przeszkadzała podczas szlifowania i mocno trzymała papier ścierny.

Zdejmowanie

• Wrzeciono szlifierki 3 unieruchomić, przykładając klucz widełkowy 14 do miejsca pod klucz.
• Odkręcić nakrętkę 15 za pomocą klucza oczkowego 13 z wrzeciona, unieruchamiając wrzeciono przy przyłożeniu klucza widełkowego 14 do miejsca pod klucz. - Zdjąć papier ścierny i gumowy talerz szlifierski z wrzeciona.

Montaż tarczy polerskiej (zob. rys. G)

Dotyczy następujących modeli:

-06023014. -060232440 -060230540. -0602306434

Wstawianie

Należy zwrócić uwagę, by gwint tarczy polerskiej dokładnie pasował do gwintu wrzeciona (M14).

• Upewnić się, czy zamontowane zostały ochrona rąk i rękojeść dodatkowa (zob. MONTAŻ urządzeń zabezpieczających, str. 210). Wkręcić tarczę polerską 18 na wrzeciono 3 na tyle daleko, by mocno przylegała do miejsca pod klucz na wrzecionie. Równocześnie należy przytrzymać wrzeciono, przykładając klucz widełkowy 14 do miejsca pod klucz na wrzecionie 3.

Zdejmowanie

• Odkręcić z wrzeciona tarczę polerską 18 za pomocą klucza widełkowego, unieruchamiając wrzeciono przy przyłożeniu klucza widełkowego 14 do miejsca pod klucz na wrzecionie 3.

Montaż szczotek drucianych (zob. rys. H)

Dotyczy następujących modeli:

-060230440. -06023315.. -060232444...464 -06023325.. ...474,..434 -06023345. -06023295..

Wstawianie

Należy zwrócić uwagę, aby gwint szczotki drucianej dokładnie pasował do gwintu wrzeciona (M14).

• Upewnić się, czy zamontowane zostały osłona rąk i rękojeść dodatkowa (zob. Montaż urządzeń zabezpieczających, str. 210). -Wkręcić wybraną szczotkę drucianą 19 (garnkową lub tarczową) na wrzeciono 3 najdalej, by mocno przylegała do płaszczyzny pod klucz na wrzecionie. Równocześnie należy przytrzymać wrzeciono, przykładając klucz widełkowy 14 do płaszczyzny pod klucz na wrzecionie 3.

Zdejmowanie

Odkręcić z wrzeciona szczotkę drucianą 19 za pomocą klucza widełkowego, unieruchamiając wrzeciono przy przy

łożeniu klucza widełkowego 14 do płaszczyzny pod klucz na wrzecionie 3.

Odsysanie pyłów/wiórów

Pyły niektórych materiałów, na przykład powłok malarskich z zawartością ołowiu, niektórych gatunków drewna, minerałów lub niektórych rodzajów metalu, mogą stanowić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub przedostanie się ich do płuc może wywołać reakcje alergiczne i/lub choroby układu oddechowego operatora lub osób znajdujących się w pobliżu.

Niektóre rodzaje pyłów, np. dębiny lub buczyny, uważane są za rakotwórcze, szczególnie w połączeniu z substancjami do obróbki drewna (chromiany, impregnaty do drewna). Materiały zawierające azbest mogą być obrabiane jedynie przez odpowiednio przeszkolony personel.

• W razie możliwości należy stosować odsysanie pyłu dostosowane do rodzaju obrabianego materiału. -Należy zawsze dbać o dobrą wentylację stanowiska pracy. Zaleca się noszenie maski przeciwpyłowej z pochłaniaczem klasy P2.

Należy stosować się do aktualnie obowiązujących w danym kraju przepisów regulujących zasady obchodzenia się z materiałami przeznaczonymi do obróbki.

Należy unikać gromadzenia się pyłu na stanowisku pracy. Pyły mogą się z łatwością zapalić.

Przyłączenia do sieci

Do używania niniejszego elektronarzędzia niezbędna jest przetwornica częstotliwości, wytwarzająca trójfazowy prąd przemienny o częstotliwości podanej na tabliczce znamionowej.

Przetwornice częstotliwości mogą być różnej wielkości, o różnej częstotliwości, napięciach wtórnych i mocy nominalnej. Wybór odpowiedniej przetwornicy częstotliwości uzależniony jest od rodzaju elektronarzędzia, które ma z nią współpracować. Przed dokonaniem wyboru odpowiedniej przetwornicy częstotliwości należy zasięgnąć porady u autoryzowanego przedstawiciela firmy Bosch.

Elektronarzędzie dostarczane jest z przewodem bez wtyczki do długości czterech metrów. Aby przystąpić do eksploatacji elektronarzędzia, przewód należy zaopatrzyć w czterobiegunową wtyczkę CEE (kolor zielony).

Dodatkowo można wyposażyć elektronarzędzie w dostępny w handlu detalicznym wyłącznik różnicowoprądowy. Zakres nastawy tego wyłącznika różnicowoprądowego musi odpowiadać prądowi znamionowemu, a pobierany prąd różnicowy musi być krótszy niż 30 sekund.

Należy przy tym wziąć pod uwagę wskazówki bezpieczeństwa i wskazówki montażowe, znajdujące się w instrukcji obsługi wyłącznika różnicowoprądowego!

Montaż wtyczki CEE (zob. rys. 11-12)

Zwolnić obie śruby 22 i wyjąć wkładkę wtyczki 21 z obudowy wtyczki CEE 24.

- Przyciąć plastikową końcówkę 25 zgodnie ze średnicą przewodu elektronarzędzia i nasunąć obudowę wtyczki CEE na przewód. - Przeprowadzić wszystkie cztery żyły przez element odciążający 20. Zwolnić cztery śrubki 23 we wkładce 21 i włożyć końcówkę brązowego przewodu L1 do gniazda L1, końcówkę niebieskiego przewodu L2 do gniazda L2, końcówkę czarnego przewodu L3 do gniazda L3, a końcówkę zielono-żółtego przewodu G do gniazda ze stykiem ochronnym. - Dokręcić wszystkie cztery śrubki 23 we wkładce 21, aby zablokować wszystkie cztery przewody. - Przykręcić element odciążający 20 tak, aby żadna z końcówek nie była poddana naprężeniu. Umieścić wkładkę 21 w obudowie wtyczki CEE 24 i ponownie dokręcić obie śruby 22. - Na zakończenie skontrolować funkcjonowanie przewodu uziemiającego. - Włożyć wtyczkę CEE 24 elektronarzędzia do gniazda przyłączeniowego przetwornicy częstotliwości.

Teraz można podłączyć przetwornicę częstotliwości do zasilania prądem elektrycznym.

Sposób podłączenia przetwornicy częstotliwości do źródła zasilania energią elektryczną znajduje się w instrukcji obsługi przetwornicy.

Na zakończenie należy skontrolować kierunek obrotu!

Sprawdzanie kierunku obrotów

Kierunek obrotu wrzeciona urządzenia musi zgadzać się z kierunkiem wskazanym przez strzałkę znajdującą się na elektronarzędziu.

Jeżeli przy pierwszym uruchomieniu elektronarzędzia (zob. włączanie/wyłączanie elektronarzędzia, str. 213) wrzeciono obraca się w niewłaściwym kierunku, elektronarzędzie należy natychmiast wyłączyć i odłączyć od zasilania. - Ponownie zwolnić obie śruby 2 i ponownie wyjąć wtyczkę 21 z gniazda CEE 24. - Wyjąć końcówki brązową i czarną z ich gniazdek. - Końcówkę czarnego przewodu L3 włożyć do gniazdka L1, a końcówkę brązową przewodu L1 do gniazdka L3. - Dokręcić śruby 23 wtyczki 21, aby zablokować przewody. - Umieścić wtyczkę 21 w gnieździe CEE 24 i ponownie dokręcić obie śruby 26. - Na zakończenie skontrolować funkcjonowanie przewodu uziemiającego. - Ponownie podłączyć elektronarzędzie do zasilania energią elektryczną.

Praca

Uruchamianie

Napięcie i częstotliwość źródła prądu musi zgadzać się z wartościami podanymi na tabliczce znamionowej elektronarzędzia. Narzędzia szlifierskie należy skontrolować przed użyciem. Narzędzia szlifierskie muszą być prawidłowo za

Polski 213

montowane i muszą się swobodnie obracać. W ramach testu uruchomić elektronarzędzie bez obciążenia na co najmniej jedną minutę. Nie stosować uszkodzonych lub wibrujących narzędzi szlifierskich. Narzędzia szlifierskie muszą mieć okrągły kształt. Uszkodzone narzędzia szlifierskie mogą pęknąć i spowodować obrażenia.

Jeżeli elektronarzędzie nieoczekiwanie przestanie pracować, mimo iż włącznik/wyłącznik znajduje się w pozycji włączenia, należy przestawić włącznik/wyłącznik 1 na pozycję włączenia. W ten sposób zapobiec niezamierzonemu i niekontrolowanemu uruchomieniu się elektronarzędzia. Przed ponownym uruchomieniem elektronarzędzia należy skontrolować zasilanie energią elektryczną (zob. Przyłączenie do sieci, str. 212). Przed podłączeniem przetwornicy częstotliwości do sieci należy zawsze podłączyć elektronarzędzie do przetwornicy.

Aby zaoszczędzić energię elektryczną, elektronarzędzie jest włączane tylko wówczas, gdy jest ono używane.

Włączanie/wyłączanie przetwornicy częstotliwości Przed włączeniem elektronarzędzia należy najpierw uruchomić przetwornicę częstotliwości. Należy dokładnie przestrzegać instrukcji obsługi przetwornicy częstotliwości.

Włączanie/wyłączanie elektronarzędzia z przesuwnym wyłącznikiem bezpieczeństwa (zob. rys. J1)

Dotyczy następujących modeli: -06023244.

• Aby włączyć elektronarzędzie, należy przesunąć włącznik/wyłącznik 1 do przodu.
• W celu unieruchomienia włącznika/wyłącznika 1, należy wcisnąć jego przednią część, aż do zaskoczenia zapadki. Aby wyłączyć elektronarzędzie, należy zwolnić włącznik/wyłącznik 1.

Przy zablokowanym włączniku/wyłączniku 1 należy lekko nacisnąć jego tylną część, a następnie zwolnić.

Włączanie/wyłączanie elektronarzędzia z wyłącznikiem bezpieczeństwa (zob. rys. J2) Dotyczy następujących modeli:

-06023014.. -06023295.. -060230440. -06023315.. - 060230540. - 06023325. - 0602306434. - 06023345.

• W celu włączenia elektronarzędzia należy przesunąć włącznik/wyłącznik 1 do przodu, a następnie go wcisnąć.
• W celu unieruchomienia włącznika/wyłącznika 1 w pozycji wciśniętej, należy przesunąć włącznik/wyłącznik 1 niedo końca do przodu. W celu wyłączenia elektronarzędzia, należy zwolnić włącznik 1 lub, gdy jest on unieruchomiony, włącznik/wyłącznik 1 krótko nacisnąć i następnie zwolnić.

Wskazówki dotyczące pracy

Przed przystąpieniem do zmiany nastaw, wymiany osprzętu lub przed odłożeniem elektronarzędzia, należy odłączyć dopływ prądu. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się elektronarzędzia. Zachować ostrożność przy wykonywaniu szczelin w ścianach nośnych, zob. akapit Wskazówki dotyczące statyki. Jeżeli ciężar wstaw przy obrabianym przedmiocie nie gwarantuje stabilnej pozycji, należy go zamocować. Unikać sytuacji, w których elektronarzędzie mogłoby zostać – przy zbyt silnym jego obciążeniu – automatycznie wyłączone. Po silnym obciążeniu elektronarzędzia, należy pozwolić mu pracować przy częściowym obciążeniu na biegu jałowym, w celu ochłodzenia narzędzia roboczego.

Szlifowanie przy użyciu ściernicy wachlarzowej

Za pomocą ściernicy wachlarzowej (osprzęt) możliwa jest obróbka powierzchni płaskich i profili.

W porównaniu do ściernic tradycyjnych, ściernice wachlarzowe charakteryzują się wielokrotnie dłuższą żywotnością, wyraźnie zmniejszonym poziomem szumów i niższymi temperaturami szlifowania.

Cięcie materiału (zob. rys. K)

Do cięcia materiałów spajanych z użyciem ściernic należy zawsze stosować specjalną osłonę ochronną.

Podczas przecinania należy zwrócić uwagę na równomierny posuw, dopasowany do wielkości obrabianego materiału. Nie należy wywierać nacisku na tarczę tnącą, przechylać elektronarzędzia ani wykonywać nim ruchów oscylacyjnych.

Nie wolno wyhamowywać biegu tarczy przez boczny nacisk.

Elektronarzędzie należy zawsze prowadzić przeciwnie do kierunku obrotów tarczy. W przeciwnym wypadku istnieje ryzyko, że wyskoczy ono z nacięcia w sposób niekontrolowany.

W przypadku profili i rur czworokątnych, zaleca się zaczynać cięcie od najmniejszego przekroju.

Cięcie kamienia

• Podczas cięcia kamienia należy zawsze zadbać o wystarczające odsysanie pyłu. Należy stosować maskę przeciwpyłową. Elektronarzędzie przeznaczone jest wyłącznie do cięcia i szlifowania na sucho.

Do cięcia kamienia najlepiej jest użyć diamentowej tarczy tnącej. Aby zabezpieczyć się przed zablokowaniem tarczy, należy zastosować pokrywę ssącą do cięcia z prowadnicą saneczkową.

Elektronarzędzie może być stosowane tylko z systemem odsysania pyłów. Oprócz tego należy stosować maskę przeciwpyłową.

Odkurzacz musi być dostosowany do odsysania pyłu kamiennego. Firma Bosch oferuje odpowiednie do tego rodzaju zastosowań odkurzacze.

• Włącz elektronarzędzie i przyłóż prowadnicę do ciętego elementu. Pracuj z równomiernym, optymalnie dopasowanym do danego typu materiału posuwem.

Przy cięciu szczególnie twardych materiałów, np. betonu z dużą zawartością krzemu, może dojść do przegrzania, a tym samym uszkodzenia tarczy diamentowej. Snop iskier otaczający diamentową tarczę jest objawem przegrzania.

Należy wtedy natychmiast przerwać cięcie i ochłodzić tarczę, włączając elektronarzędzie z najwyższą prędkością obrotową, bez obciążenia.

Wyraźnie zmniejszająca się wydajność i wieniec iskier na tarczy to oznaki stępienia diamentowej tarczy tnącej. Można ją naostrzyć, dokonując krótkich cięć w materiale ścieralnym (np. piaskowcu).

Wskazówki dotyczące statyki

Wykonywanie szczelin w ścianach nośnych podlega normie DIN 1053, cz. 1 lub ustaleniom specyficznym dla danego kraju.

Przepisy te muszą być koniecznie przestrzegane. Przed rozpoczęciem prac należy skonsultować się z odpowiedzialnym za budynek statykiem, architektem lub kierownictwem budowy.

Szlifowanie zgrubne

W żadnym wypadku nie wolno używać tarcz tnących do szlifowania zgrubnego.

Najlepsze efekty przy szlifowaniu zgrubnym osiąga się, prowadząc tarczę ścierną pod kątem 30° do 40° w stosunku do obrabianej powierzchni. Elektronarzędzie należy prowadzić z lekkim dociskiem. Dzięki temu materiał ścierany nie rozgrzeje się za bardzo i nie dojdzie do powstania w nim rowków.

Szifowanie papierem ściernym na gumowej tarczy szlifierskiej

Wybór odpowiedniego papieru ściernego uzależniony jest od rodzaju materiału, który przeznaczony jest do obróbki.

Firma Bosch oferuje papier ścierny różnej jakości, dopasowany do gumowych tarcz szlifierskich. Najlepiej zwrócić się po poradę do specjalistycznego punktu sprzedaży.

Polerowanie tarczą polerską

Do polerowania nakłada się środek ścierny na materiał przeznaczony do obróbki lub na tarczę polerską, a następnie wykonuje się ruch obrotowy elektronarzędzia po powierzchni obrabianej.

Do pracy z kilkoma stopniami polerowania, przy których materiał ścierny wykazuje coraz to dokładniejszą ziarnistość, należy stosować do każdego rodzaju ziarnistości oddzielne tarcze polerskie.

Między każdym etapem polerowania należy dokładnie oczyścić powierzchnię obrabianego materiału.

Konserwacja i serwis

Konserwacja i czyszczenie

Przed przystąpieniem do zmiany nastaw, wymiany osprzętu lub przed odłożeniem elektronarzędzia, należy

przerwać dopływ prądu. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się elektronarzędzia.

Aby zapewnić bezpieczną i wydajną pracę, elektronarzędzie i szczeliny wentylacyjne należy utrzymywać w czystości. W skrajnie trudnych warunkach pracy należy w razie możliwości stosować stacjonarny system odsysania pyłu. Należy też często przedmuchać otwory wentylacyjne i stosować wyłącznik ochronny różnicowo-prądowy (PRCD). Podczas obróbki metali może dojść do osadzania się wewnątrz elektronarzędzia pyłu metalicznego, mogącego przewodzić prąd. Może to mieć niekorzystny wpływ na izolację ochronną elektronarzędzia. Należy regularnie mierzyć prędkość obrotową biegu jałowego wrzeciona szlifierki. Jeżeli zmierzona wartość będzie 10% poniżej lub powyżej podanej prędkości obrotowej biegu jałowego (zob. Dane techniczne), należy zlecić przegląd elektronarzędzia w autoryzowanym punkcie serwisowym firmy Bosch. W przypadku zbyt wysokiej prędkości obrotowej biegu jałowego, narzędzie robocze mogą ulec zniszczeniu, zbyt niska prędkość obrotowa zmniejsza wydajność pracy. Należy używać wyłącznie oryginalnych przewodów! Przed każdym użyciem należy sprawdzić elektronarzędzie, przewód i wtyczkę pod kątem ewentualnych uszkodzeń. Uszkodzonego przewodu nie wolno naprawiać. By uniknąć zagrożeń należy je wymienić na nowe. Przeprowadzanie konserwacji i napraw należy zlecać jedynie wykwalifikowanemu personelowi. W ten sposób zagwarantowane jest zachowanie bezpieczeństwa elektronarzędzia.

Należy regularnie oczyszczać gniazda przyłączeniowe i wtyczkę odłączonego od sieci elektrycznej elektronarzędzia. Należy używać suchej ściereczki i unikać zanieczyszczenia pyłem.

Po ok. 150 godzinach pracy należy oczyścić przekładnię łagodnym rozpuszczalnikiem. Należy przy tym stosować się do wskazówek producenta rozpuszczalnika dotyczących użycia i likwidacji środka. Na zakończenie należy nasmarować przekładnię specjalnym smarem do przekładni firmy Bosch. Operację należy powtarzać co 300 godzin pracy, licząc od pierwszego czyszczenia.

Autoryzowany punkt obsługi klienta firmy Bosch przeprowadza te prace szybko i niezawodnie.

Jeśli konieczna okaże się wymiana przyłącza, należy zlecić ją firmie Bosch lub w autoryzowanych przez firmę Bosch punktach naprawy elektronarzędzi, co pozwoli uniknąć ryzyka zagrożenia bezpieczeństwa.

Należy obchodzić się pieczołowicie z przynależnościami - podczas przechowywania i podczas pracy.

Osprzęt

O całym programie osprzętu wysokiej jakości można poinformować się w Internecie pod adresem

www.bosch-pt.com i www.boschproductiontools.com lub w specjalistycznych punktach sprzedaży.

Obsługa klienta oraz doradztwo dotyczące użytkowania

W punkcie obsługi klienta można uzyskać odpowiedzi na pytania dotyczące napraw i konserwacji nabytego produktu, a także dotyczące części zamiennych. Rysunki rozłożeniowe oraz informacje dotyczące części zamiennych można znaleźć również pod adresem:

www.bosch-pt.com

Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem.

Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej produktu.

Polska

Serwis Elektronarzędzi

Ul. Szyszkowa 35/37

02-285 Warszawa

Na stronie www.bosch-pt.pl znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online.

Tel.: [phone]

Faks: 22 7154441

E-Mail: [e-mail]

Infolinia Działu Elektronarzędzi: 801 100900

(w cenie połączenia lokalnego)

E-Mail: [e-mail] www.bosch.pl

Usuwanie odpadów

Elektronarzędzia, osprzęt i opakowanie należy poddać utylizacji zgodnie z obowiązującymi zasadami ochrony środowiska.

Nie wolno wyrzucać elektronarzędzi do odpadów z gospodarstwa domowego!

Tylko dla państw należących do UE:

Zgodnie z europejską dyrektywą 2012/19/UE o starych, zużytych narzędziach elektrycznych i elektronicznych i jej stosowaniem w prawie krajowym, wyeliminowane, niezdatne do użycia elektronarzędzia należy zbierać osobno i doprowadzić do ponownego użytkowania zgodnego z zasadami ochrony środowiska.

Zastrzega się prawo dokonywania zmian.

Firma Bosch oferuje różne jakości papierów ściernych, pasujących do tarczy szlifierskiej. Można je nabyć u autoryzowanego sprzedawcy.

Polerowanie tarczą filcową

Dalsze ostrzeżenia

Opis produktu i działania

Przeczytaj wszystkie ostrzeżenia i wskazówki bezpieczeństwa. Zaniedbanie przestrzegania ostrzeżeń i wskazówek podanych w poniższym tekście może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia.

Otwórz stronę z rysunkami produktu i pozostaw ją otwartą podczas czytania niniejszej instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Dotyczy następujących typów:

-06023014. -060230540. -0602306434 -060232440

Narzędzie jest przeznaczone do szlifowania papierem ściernym i polerowania powierzchni metalowych i lakierowanych bez użycia wody.

Dotyczy następujących typów:

-060230440 -060232444,..464,..474,..434 -06023295. -06023315. -06023325 -06023345

To ręczne elektronarzędzie jest przeznaczone do cięcia, szlifowania zgrubnego, szczotkowania metali i kamienia bez użycia wody.

Do cięcia za pomocą narzędzi ściernych z segmentami należy używać specjalnej osłony ochronnej do cięcia. Podczas cięcia kamienia należy zapewnić wystarczające odsysanie pyłu.

Ogólne ostrzeżenia

Przed podłączeniem do zasilania elektrycznego, przed przystąpieniem do regulacji, wymiany osprzętu lub odkładaniem elektronarzędzia, należy je odłączyć od zasilania. Ten środek zapobiegawczy zapobiega przypadkowemu uruchomieniu elektronarzędzia.

Ogólne ostrzeżenia

Przed podłączeniem do zasilania elektrycznego, przed przystąpieniem do regulacji, wymiany osprzętu lub odkładaniem elektronarzędzia, należy je odłączyć od zasilania. Ten środek zapobiegawczy zapobiega przypadkowemu uruchomieniu elektronarzędzia.

Przestrzegaj wymiarów narzędzi szlifierskich. Średnica otworu w tarczy musi być odpowiednia dla danej nakrętki mocującej. Nie używaj żadnych adapterów ani redukcji.

Wyczyść otwór szlifierski 3 oraz wszystkie części, które będziesz montować.

Przeznaczenie urządzenia

Rozpowszechnianie urządzenia jest następujące:

-06023014 -060230540 -0602306434 -0.60232440

Elektronarzędzie przeznaczone jest do szlifowania i polerowania materiałów twardych i kamienia bez użycia wody.

Rozpowszechnianie urządzenia jest następujące:

-060230440 -060232444,..464,..474,..434 -06023295. -06023315 -06023325 -06023345.

Elektronarzędzie przeznaczone jest do cięcia, szlifowania i polerowania metalu oraz kamienia bez użycia wody. Przy cięciu za pomocą tarczy tnącej należy używać specjalnej osłony ochronnej.

Rozpowszechnia się na zasadzie

Oprócz tego można wykorzystać inne części kompletu dostawy lub dozwolone zamienniki każdego z opisanych elementów.

Przedstawione komponenty

Numeracja przedstawionych komponentów odnosi się do przedstawienia elektronarzędzia na stronach ilustracyjnych.

1 Włącznik 2 Przycisk blokady włącznika 3 Wskaźnik naładowania akumulatora 4 Wskaźnik temperatury 5 Otwór wentylacyjny 6 Osłona 7 Przycisk blokady wrzeciona 8 Kołnierz mocujący 9 Ochrona dłoni 10 Podkładka oporowa z pierścieniem okrągłym 11 Tarcza tnąca 12 Nakrętka mocująca 13 Klucz płaski 14 Klucz płaski o rozmiarze 17 mm 15 Nakrętka okrągła* 16 Uchwyt dodatkowy 17 Głowica oporowa z tarczą tnącą 18 Tarcza szlifierska 19 Tarcza diamentowa 20 Komplet osprzętu (Wencel CEE) 21 Wtyczka (Wencel CEE) 22 Wtyczka (Wencel CEE) 23 Wtyczka (Wencel CEE) 24 Wencel CEE 25 Płytka oporowa (Wencel CEE) 36 Wrzeciono 160 Opis osprzętu znajduje się w standardowym wyposażeniu. Pełny asortyment osprzętu znajdziesz w naszym programie osprzętu.

Dane techniczne

Putekisucjam jabut piemotam akmens puteklu uzuksa nai. Sadi putekisucjti kiek razoti firma Bosch.

lesledziet elektroninstrumentu un novietojet vadotnes priekSejo dalu uz griezama priekSmeta. Viennerei virziet elektroninstrumentu pa griezama prieksmaru ermere at rumu, kas atbilst griezama materiala ipasibam.

Griézot ipaïcciétus materialius, pieméram, betonur ar lielu grants saturu, dimanta griésanas disks var pärkarst un tikt bojats. Par to liceina dzirkstelu aplis, kas uzklajas uz dimanta griésanas diska aploces.

Sada gadijma partrauciet griesan un auijet griesanas diskam atdzist, darbinot elektroninstrumentu brivgaita ar maksimio griesanas atrumu.

Manama griesanas atruma samazinasanas un dzirkstelu apis, kas uzklajas uz diska apocles, norada, ka griesanas disks ir kluvis neass. Disku var no jauna uzasinat, ar to neilgi griezot abrazivu materialiu, piemeram, smiljakmeni ar krita piejauku mu.

Par sienu statisko noslodzi

Padzijinajumun cropju ierikoansu eku nesosajas sienas reglemente standarta DIN 1053 pirma dala, k a ri attiecigie citu valstu nationialedstandart un noteikumi.

Sie standarti un noteikumi obligati jaievro. Pirms darbu sak-sanas noteikti konsultejietijes ar arhilektu, atbildigo specialis-tu buvstatikas jomai vapi valcdibas specialistu, kas atbild par celtns vai celtnicibas objekta droshiu.

Rupja slīpēšana

Nekadā gadījumā neļaujiet rupjai slīpēšanai griešanas diskiem.

Veicot rupjo slīpēšanu, vislabākos rezultātus var panākt, noturot instrumentu 30° līdz 40° leņķī attiecībā pret apstrādājamo virsmu. Darba gaitā pārvietojiet instrumentu turp un atpakaļ, lietojot vieglu spiedienu. Šādi strādājot, apstrādājamais priekšmets nepārkarst, nemaina krāsu un uz tā virsmas neveidojas rievas.

Slīpēšana ar smilšpapīru un gumijas slīpēšanas pamatni

Piemērots slīppapīrs jāizvēlas atkarībā no apstrādājamā materiāla īpašām.

Bosch ražo un piedāvā dažādas kvalitātes slīploksnes, kas ir izmantojamas kopā ar gumijas slīpēšanas pamatni. Sīkāk par šiem izstrādājumiem var uzzināt tuvākajā specializētajā tirdzniecības vietā.

Pulēšana ar pulēšanas audumripu

Apkalpošana un apkope

Apkalpošana un tīrīšana

Pirms instrumenta regulēšanas, piederumu nomaiņas vai novietošanas pārtrauciet tam enerģijas padevi. Šāds piesardzības pasākums ļauj novērst elektroinstrumenta nejaušu ieslēgšanos. Lai nodrošinātu ilgstošu un nevainojamu elektroinstrumenta darbību, uzturiet tīru tā korpusu un ventilācijas atveres. Strādājot ekstremālos apstākļos, vienmēr izmantojiet putekļu uzsūkšanas erīci, ja vien tas ir iespējams. Pēc iespējas biežāk izpūtiet elektroinstrumenta ventilācijas atveres ar saspiestu gaisu un pievienojiet to elektrotīklam caur noplūdes strāvas aizsargreleju (PRCD). Izmantojot elektroinstrumentu metāla apstrādei, tā korpusa iekšpusē var uzkrāties strāvu vadošu putekļi. Tas var nelabvēlīgi ietekmēt elektroinstrumenta aizsargizolācijas sistēmu. Regulāri mēriet slīpmašīnas darbvārpstas brīvgaitas griešanās ātrumu. Ja izmērītā vērtība atšķiras no norādītās brīvgaitas griešanās ātruma vērtības (skatīt sadaļu "Tehniskie parametri") vairāk kā par 10%, nodrošiniet, lai elektroinstruments tiktu pārbaudīts Bosch pilnvarotā servicē. Ja brīvgaitas griešanās ātrums ir pārāk liels, elektroinstrumentā iestiprinātais darbinstruments var salūzt, bet, ja griešanās ātrums ir pārāk mazs, samazinās instrumenta veiktspēja. Izmantojiet vienīgi oriģinālo savienojošo kabeli! Pirms lietošanas pārbaudiet, vai nav bojāts elektroinstruments, savienojošais kabelis vai kontaktdakša. Lai izvairītos no negadījumiem, bojāto savienojošo kabeli un kontaktdakšu nedrīkst remontēt, bet tie ir jānomaina. Uzticiet elektroinstrumenta tehnisko apkalpošanu un remontu tikai kvalificētam speciālistam. Tikai tā elektroinstrumentam iespējams saglabāt nepieciešamo darba drošības līmeni.

Ar sausu bezplūksnu audumu attīriet no elektroinstrumenta atvienotās elektroinstrumenta kontaktligzdas, savienotājus un kontaktdakšu no putekļiem un netīrumu daļiņām.

Pēc pirmajām 150 nostrādātajām stundām instrumenta pārnesums jātīra ar vāju šķidinātāju. Ievērojiet šķidinātāja ražotājfirmas norādījumus par tā lietošanu un utilizēšanu. Pēc tīrīšanas iesmērējiet pārnesumu ar speciālo pārnesumu smērvielu. Atkārtojiet šādi tīrīšanu ik pēc 300 nostrādātajām stundām.

Bosch pilnvarotā remonta darbnīcā šie darbi tiks veikti ātri un kvalitatīvi.

Ja nepieciešams nomainīt elektrisko kabeli, tas jāveic firmas Bosch elektroninstrumentu servisa centrā vai Bosch pilnvarotā elektroninstrumentu remonta darbnīcā, jo tā tiks saglabāts vajadzīgais darba drošības līmenis.

Rūpīgi uzglabājiet un uzmanīgi lietojiet elektroinstrumenta piederumus.

Metāla pļaušana (skat. attēlu K)

Lai pļautu ar stingrām slīpēšanas ierīcēm, jāizmanto speciāls pļaušanai paredzēts aizsargapvalks.

Pļaujot, stumiet elektroinstrumentu pa apstrādājamo virsmu atbilstošā virzienā. Pļaušanas disku nespiediet, nelieciet un nešķībi turiet.

No inerces griežošos pļaušanas diskus neapturiet, spiežot tos no sāniem.

Elektroinstrumentu vienmēr jāstumj pretēji diska griešanās virzienam. Pretējā gadījumā pastāv risks, ka tas nekontrolējami izslīdēs no pļaušanas vietas.

Lai pļautu profilus vai četrstūrainas caurules, vislabāk izvēlieties mazāko diametru.

Akmens pļaušana

Pļaujot akmeni, parūpējieties par pietiekamu putekļu nosūkšanu. Strādājiet ar aizsargmasku. Elektroinstrumentu drīkst lietot tikai sausai pļaušanai un slīpēšanai.

Akmenim pļaušanai vislabāk izmantot dimanta pļaušanas disku. Lai instruments nešķībi grieztos, jāizmanto speciāls nosūkšanas apvalks ar vadotnēm.

Elektroinstrumentu lietojiet tikai ar putekļu nosūkšanas iekārtu un strādājiet ar respiratoru.

Sūknim jābūt paredzētam iežu putekļu sūkšanai. Bosch piedāvā speciālus piemērotus putekļu sūkņus.

Elektroinstrumentu ieslēdziet un vadotņu priekšējo daļu uzlieciet uz sagataves. Stumiet elektroinstrumentu pa apstrādājamo virsmu atbilstošā virzienā.

Podczas cięcia bardzo twardych materiałów, np. betonu, w którym znajduje się duża ilość żwiru, diamentowa tarcza tnąca może się przegrzać i ulec uszkodzeniu. O tym, że tarcza się przegrzała, można wnioskować z iskier pojawiających się wokół obracającej się tarczy.

W takim przypadku należy natychmiast przerwać cięcie i, aby diamentowa tarcza tnąca ostygła, pozwolić jej przez chwilę obracać się na biegu jałowym przy zmniejszonych obrotach.
