INSTRUKCJA OBSŁUGI GWS 18V125 PC BOSCH

pl instrukcja cryginalna

Wskazówki bezpieczeństwa

Ogólne przepisy bezpieczeństwa dla elektrona- rzędzi

OSTRZEZENIE

Należy przeczytać wszystkie

wskazówki i przepisy. Błędy w

przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Należy starannie przechowywać wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowani

Użyte w poniższym tekście pojęcie «elektronarzędzie» odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego).

Bezpieczeństwo miejsca pracy

Stanowisko pracy należy utrzymywać w czystości i dobrze oświetlone. Nieporządek w miejscu pracy lub nie- oświetlona przestrzeń robocza mogą być przyczyną wypadków.

▶ Nie należy pracować tym elektronarzędziem w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon.

Podczas użytkowania urządzenia zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Odwrócenie uwagi może spowodować utratę kontroli nad narzędziem.

Bezpieczeństwo elektryczne

Wtyczka elektronarzędzia musi pasować do gniazda. Nie wolno zmieniać wtyczki w jakikołwiek sposób. Nie wolno używać wtyków adapterowych w przypadku elektronarzędzi z uziemieniem ochronnym. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.

Należy unikać kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Ryzyko porażenia prądem jest większe, gdy ciało użytkownika jest uziemione.

Bosch Power Tools 1 609 92A 47G | (15.11.17)

170 | Polski

Urządzenie należy zabezpieczyć przed deszczem i wilgocią. Przedostanie się wody do elektronarzędzia podwyższa ryzyko porażenia prądem.
Nigdy nie należy używać przewodu do innych czynności. Nigdy nie należy nosić elektronarzędzia, trzymając je za przewód, ani używać przewodu do zawieszenia urządzenia; nie wolno też wyciągać wtyczki z gniażdka pociągając za przewód. Przewód należy chronić przed wysokimli temperaturami, należy go trzymać z dala od oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem.
W przypadku pracy elektronarzędziem pod gołym niebem, należy używać przewodu przedłużającego, dostosowanego również do zastosowań zewnętrznych. Użycie właściwego przedłużacza (dostosowanego do pracy na zewnątrz) zmniejsza ryzyko porażenia prądem.
Jeżeli nie da się uniknąć zastosowania elektronarzędzia w wilgotnym otoczeniu, należy użyć wyłącznika ochronnego różnicowo-prądowego. Zastosowanie wyłącznika ochronnego różnicowo-prądowego zmniejsza ryzyko porażenia prądem.

Bezpieczeństwo osób

Podczas pracy z elektronarzędziem należy zachować ostrożność, każdą czynność wykonywać uważnie i z rozwagą. Nie należy używać elektronarzdzia, gdy jest się zmęczonym lub będąc pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu elektronarzdzia może stać się przyczyną poważnych urazów ciała.
Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego – maski przeciwpyłowej, obuwia z podeszwami przeciwpoślizgowymi, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastosowania elektronarzędzia) – zmniejsza ryzyko obrażeń ciała.
Należy unikać niezamierzonego uruchomienia narzędzia. Przed włożeniem wtyczki do gniazdka i/lub podłączeniem do akumulatora, a także przed podniesieniem lub przeniesieniem elektronarzędzia, należy upewnić się, że elektronarzędzie jest wyłączone. Trzymanie palca na wyłączniku podczas przenoszenia elektronarzędzia lub podłączenie do prądu włączonego narzędzia, może stać się przyczyną wypadków.
Przed włączeniem elektronarzędzia, należy usunąć narzędzia nastawcze lub klucze. Narzędzie lub klucz, znajdujący się w ruchomych częściach urządzenia mogą doprowadzić do obrażeń ciała.
Należy unikać nienaturalnych pozycji przy pracy. Należy dbać o stabilną pozycję przy pracy i zachowanie równowagi. W ten sposób możliwa będzie lepsza kontrola elektronarzędzia w nieprzewidzianych sytuacjach.
Należy nosić odpowiednie ubranie. Nie należy nosić lużnego ubrania ani bizuterii. Włosy, ubranie i rękawice należy trzymać z daleka od ruchomych części. Lużne ubranie, bizuteria lub długie włosy mogą zostać wciągnięte przez ruchome części.

Jeżeli istnieje możliwość zamontowania urządzeń odsysających i wychwytujących pył, należy upewnić się, że są one podłączone i będą prawidłowo użyte. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie pyłami.

Prawidłowa obsługa i eksploatacja elektronarzędzi

▶ Nie należy przeciązać urządzenia. Do pracy używać należy elektronarzędzia, które są do tego przewidziane. Odpowiednio dobranym elektronarzędziem pracuje się w danym zakresie wydajności lepiej i bezpieczniej.
▶ Nie należy używać elektronarzędzia, którego włącznik/wyłącznik jest uszkodzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione.
Przed regulacją urządzenia, wymianą osprzętu lub po zaprzestaniu pracy narzędziem, należy wyciągnąć wtyczkę z gniazda i/lub usunąć akumulator. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się elektronarzędzia.
Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostępniać narzędzia osobom, które go nie znajdują lub nie przeczytały niniejszych przepisów. Używane przez niedo- świadczone osoby elektronarzędzia są niebezpieczne.
Konieczna jest należyta konserwacja elektronarzędzia. Należy kontrolować, czy ruchome części urządzenia działają bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone w taki sposób, który miałby wpływ na prawidłowe działanie elektronarzędzia. Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację elektronarzędzi.
Należy stale dbać o ostrość i czystość narzędzi tnących. O wiele rzadziej dochodzi do zakleszczenia się narzędzia tnącego, jeżeli jest ono starannie utrzymane. Zadbane narzędzia łatwiej się też prowadzi.
Elektronarzędzia, osprzęt, narzędzia pomocnicze itd. należy używać zgodnie z niniejszymi zaleceniami. Uwzględnić należy przy tym warunki i rodzaj wykonywanej pracy. Niezgodne z przeznaczeniem użycie elektronarzędzia może doprowadzić do niebezpiecznych sytuacji.

Prawidłowa obsługa i eksploatacja narzędzi akumulatorowych

Akumulatory należy ładować tylko w ładowarkach, zalecanych przez producenta. W przypadku użycia ładowarki, przystosowanej do ładowania określonego rodzaju akumulatorów, w sposób niezgodny z przeznaczeniem, istnieje niebezpieczeństwo pożaru.
W elektronarzędziach można używać jedynie przewidzianych do tego celu akumulatorów. Użycie innych akumulatorów może spowodować obrażenia ciała i zagrożenie pożarem.
Nieużywany akumulator należy trzymać z dala od spinaczy, monet, kluczy, gwoźdi, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zmostkowanie styków. Zwarcie pomiędzy stykami akumulatora może spowodować oparzenia lub pożar.

Polski | 171

Przy niewłaściwym użyciu możliwe jest wydostanie się elektrolitu z akumulatora. Należy unikać kontaktu z nim, a w przypadku niezamierzonego zetknięcia się z elektrolitem, należy umyc dane miejsce ciała wodaą. Jeżeli ciecz dostała się do oczu, należy dodatkowo skonsultować się z lekarzem. Elektrolit może doprowadzić do podrażnienia skóry lub oparzeń.

Serwis

▶ Naprawę elektronarzędzia należy zlecić jedynie wykwalifikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.

Wskazówki dotyczące bezpieczeństwa pracy z szlifierkami kątowymi

Wskazówki bezpieczeństwa dotyczące szlifowania, szlifowania papierem ściernym, pracy z użyciem szczotek drucianych i przecinania ściernicą

▶ Niniejsze elektronarzędzie może być stosowane jako szlifierka zwykła, szlifierka do szlifowania papierem ściernym, do szlifowania szczotkami drucianymi i jako urządzenie do przecinania ściernicowego. Należy stosować się do wszystkich wskazówek bezpieczeństwa, instrukcji, opisów i danych, dostarczonych wraz z elektronarzędziem. Niestosowanie się do poniższych zaleceń może stwarzać niebezpieczeństwo porażenia prądem, pożaru i/jlub ciężkich obrażeń ciała.
▶ Niniejsze elektronarzędzie nie może być wykorzystywane do polerowania. Zastosowanie elektronarzędzia do innej, niż przewidziana czynności roboczej, może stać się przyczyną zagrożeń i obrażeń.
▶ Nie należy używać osprzętu, który nie jest przewidzia-ny i polecany przez producenta specjalnie do tego urządzenia. Fakt, że osprzęt daje się zamontować do elektro-narzędzia, nie jest gwarantem bezpiecznego użycia.
Dopuszczalna prędkość obrotowa stosowanego narzędzia roboczego nie może być mniejsza niż podana na elektronarzędziu maksymalna prędkość obrotowa. Narzędzie robocze, obracające się z szybszą niż dopuszczalna prędkością, może się złamać, a jego części odprysnąć.
Średnica zewnętrzna i grubość narzędzia roboczego muszą odpowiadać wymiarom elektronarzędzia. Narzędzia robocze o niewłaściwych wymiarach nie mogą być wystarczająco osłonięte lub kontrolowane.
Narzędzia robocze z wkładką gwintowaną muszą dokładnie pasować na gwint na wrzecionie. W przypadku narzędzi roboczych, mocowanych przy użyciu kołnierza średnica otworu narzędzia roboczego musi być dopasowana do średnicy kołierza. Narzędzia robocze, które nie mogą być dokładnie osadzone na elektronarzędziu, obracają się nierównomiernie, bardzo mocno wibrują i mogą spowodować utratę kontroli nad elektronarzędziem.
W żadnym wypadku nie należy używać uszkodzonych narzędzi roboczych. Przed każdym użyciem należy skontrolować oprzyrządowanie, np. ściernice pod kątem odprysków i pęknięć, talerze szlifierskie pod ką-

tem pęknięć, starcia lub silnego zużycia, szczotki druciane pod kątem lużnych lub złamanych drutów. W razie upadku elektronarzędzia lub narzędzia roboczego, należy sprawdzić, czy nie uległo ono uszkodzeniu, lub użyć innego, nieuszkodzonego narzędzia. Jeśli narzędzie zostało sprawdzone i umocowane, elektronarzędzie należy włączyć na minutę na najwyższe obroty, zwracając przy tym uwagę, by osoba obsługująca i osoby postronne znajdujące się w pobliżu, zostały się poza strefą obracającego się narzędzia. Uszkodzone nar-zędzia lamią się najczęściej w tym czasie próbnym.

Należy nosić osobiste wyposażenie ochronne. W zależności od rodzaju pracy, należy nosić maskę ochronną pokrywającą całą twarz, ochronę oczu lub okulary ochronne. W razie potrzeby należy użyć maski przeciwpyłowej, ochrony słuchu, rękawić ochronnych lub specjalnego fartucha, chroniącego przed małymi cząstkami ścieranego i obrabianego materiału. Należy chronić oczy przed unoszącymi się w powietrzu ciałami obcymi, powstałymi w czasie pracy. Maska przeciwpyłowa i ochronna dróg oddechowych muszą filtrować powstający podczas pracy pył. Oddziaływanie hałasu przez dłuższy okres czasu, można doprowadzić do utraty słuchu.
Należy uważać, by osoby postronne znajdowały się w bezpiecznej odległości od strefy zasięgu elektronarzędzia. Każdy, kto znajduje się w pobliżu pracującego elektronarzędzia, musi używać osobistego wyposażenia ochronnego. Odlamki obrabianego przedmiotu lub pęknięte narzędzia robocze mogą odpryskiwać i spowodować obrażenia również poza bezpośrednią strefą zasięgu.
Podczas wykonywania prac, przy których narzędzie robocze mogłoby natrafić na ukryte przewody elektryczne, elektronarzędzie należy trzymać wyłącznie za izolowane powierzchnie rękojeści. Kontakt z przewodem sieci zasilającej może spowodować przekazanie napięcia na części metalowe elektronarzędzia, co mogłby spowodować porażenie prądem elektrycznym.
Nigdy nie wolno odkładać elektronarzędzia przed całkowitym zatrzymaniem się narzędzia roboczego. Obracające się narzędzie może wejść w kontakt z powierzchnią, na którą jest odłożone, przez co można stracić kontrolę nad elektronarzędziem.
▶ Nie wolno przenosić elektronarzędzia, znajdującego się w ruchu. Przypadkowy kontakt ubrania z obracającym się narzędziem roboczym może spowodować jego wciągnięcie i wwiercenie się narzędzia roboczego w ciało osoby obsługującej.
Należy regularnie czyścić szczeliny wentylacyjne elektronarzędzia. Dmuchawa silnika wciąga kurz do obudowy, a duże nagromadzenie pyłu metalowego może spowodować zagrożenie elektryczne.
▶ Nie należy używać elektronarzędzia w pobliżu materiałów łatwopalnych. Iskry mogą spowodować ich zapłon.
▶ Nie należy używać narzędzi, które wymagają płynnych środków chłodzących. Użycie wody lub innych płynnych środków chłodzących może doprowadzić do porażenia prądem.

172 | Polski

Odrzut i odpowiednie wskazówki bezpieczeństwa

Odrzut jest nagłą reakcją elektronarzędzia na zablokowanie lub zawadzanie obracającego się narzędzia, takiego jak ściernica, talerz szlifierski, szczotka druciana itd. Zaczepienie się lub zablokowanie prowadzi do naglego zatrzymania się obracającego się narzędzia roboczego. Niekontrolowane elektronarzędzie zostanie przez to szarpiąte w kierunku przeciwnym do kierunku obrotu narzędzia roboczego.

Gdy, np. ściernica zatnie się lub zakleszczy w obrabianym przedmiocie, zanurzona w materiale krawędzi ściernicy, może się zablokować i spowodować jej wypadnięcie lub odrzut. Ruch ściernicy (w kierunku osoby obługującej lub od niej) uzależniony jest wtedy od kierunku ruchu ściernicy w miejscu zablokowania. Oprócz tego ściernice mogą się również złamać.

Odrzut jest następstwem niewłaściwego lub błędnego użycia elektronarzędzia. Można go uniknąć przez zachowanie opisanych poniżej odpowiednich środków ostrożności.

Elektronarzędzie należy mocno trzymać, a ciało i ręce ustawić w pozycji, umożliwiającej złagodzenie odrzutu. Jeżeli w skład wyposażenia standardowego wchodzi uchwyt dodatkowy, należy go zawsze używać, żeby mieć jak największą kontrolę nad siłami odrzutu lub momentem odwodzącym podczas rozruchu. Osoba obługująca urządzenie może opanować szarpnięcia i zjawisko odrzutu poprzez zachowanie odpowiednich środków ostrożności.
▶ Nie należy nigdy trzymać rąk w pobliżu obracających się narzędzi roboczych. Narzędzie robocze może wskutek odrzutu zranić rękę.
Należy trzymać się z dala od strefy zasięgu, w której poruszy się elektronarzędzie podczas odrzutu. Na skutek odrzutu, elektronarzędzie przemieszcza się w kierunku przeciwnym do ruchu ściernicy w miejscu zablokowania.
▶ Szczególnie ostrożnie należy obrabiać narożniki, ostre krawędzie itd. Należy zapobiegać temu, by narzędzia robocze zostały odbite lub by się one zablokowały.
Obracające się narzędzie robocze jest bardziej podatne na zakleszczenie przy obróbce kątów, ostrych krawędzi lub gdy zostanie odbite. Może to stać się przyczyną utraty kontroli lub odrzutu.
▶ Nie należy używać brzeszczotów do drewna lub zębatych. Narzędzia robocze tego typu często powodują odrzut lub utratę kontroli nad elektronarzędziem.

Szczególne wskazówki bezpieczeństwa dla szlifowania i przecinania ściernicą

Należy używać wyłącznie ściernicy przeznaczonej dla danego elektronarzędzia i osłony przeznaczonej dla danej ściernicy. Ściernice nie będące oprzyrządowaniem danego elektronarzędzia nie mogą być wystarczająco osło nięte i nie są wystarczająco bezpieczne.
Tarcze szlifierskie wygięte należy mocować w taki sposób, aby ich powierzchnia szlifująca nie wystawała poza krawędź pokrywy ochronnej. Niefachowo osadzona tarcza szlifierska, wystająca poza krawędź pokrywy ochronnej nie może być wystarczająco osłonięta.

Osłona musi być dobrze przymocowana do elektronar-zrędzia i – aby zagwarantować jak największy stopień bezpieczeństwa – ustawiona tak, aby część ściernicy, odstonięta i zwrócona do operatora, była jak najmniejsza. Osłona chroni operatora przed odlamkami, przypadkowym kontaktem ze ściernicą, jak również iskrami, które mogłyby spowodować zapalenie się odzieży.

Ściernic można używać tylko do prac dla nich przewidzianych. Nie należy np. nigdy szlifować boczną powierzchnią ściernicy tarczowej do cięcia. Tarczowe ściernice tnące przeznaczone są do usuwania materiału krawędzią tarczy. Wpływ sił bocznych na te ściernice może je złamać.

Do wybranej ściernicy należy używać zawsze nieuszkodzonych kołnierzy mocujących o prawidłowej wielkości i kształcie. Odpowiednie kołnierze podpierają ściernicę i zmniejszają tym samym niebezpieczeństwo jej złamania się. Kołnierze do ściernic tnących mogą różnic się od kołnierzy przeznaczonych do innych ściernic.

▶ Nie należy używać zużytych ściernic z większych elektronarzędzi. Ściernice do większych elektronarzędzi nie są zaprojektowane dla wyższej liczby obrotów, która jest charakterystyką mniejszych elektronarzędzi i mogą się dlatego złamać.

Dodatkowe szczególne wskazówki bezpieczeństwa dla przecinania ściernicą

Należy unikać zablokowania się tarczy tnącej lub za dużego nacisku. Nie należy przeprowadzać nadmiernie głębokich cięć. Przeciążenie tarczy tnącej podwyższa jej obciążenie i jej skłonność do zakleszczenia się lub zablokowania i tym samym możliwość odrzutu lub złamania się tarczy.
Należy unikać obszaru przed i za obracającą się tarczą tnącą. Przesuwanie tarczy tnącej w obrabianym przedmiocie w kierunku od siebie, może spowodować, iż w razie odrzutu, elektronarzędzie odskoczy wraz z obracającą się tarczą bezpośrednio w kierunku użytkownika.
W przypadku zakleszczenia się tarczy tnącej lub przerwy w pracy, elektronarzędzie należy wyłączyć i odczekać, aż tarcza całkowicie się zatrzyma. Nigdy nie należy próbować wyciągać poruszającej się jeszcze tarczy z miejsca cięcia, gdyż może to wywołać odrzut. Należy wykryć i usunąć przyczynę zakleszczenia się.
Nie włącać ponownie elektronarzędzia, dopóki znajduje się ono w materiale. Przed kontynuacją cięcia, tarcza tnąca powinna osiągnąć swoją pełną prędkość obrotową. W przeciwnym wypadku ściernica może się zaczepić, wyskoczyć z przedmiotu obrabianego lub spowodować odrzut.
Płyty lub duże przedmioty należy przed obróbką podeprzeć, aby zmniejszyć ryzyko odrzutu, spowodowanego przez zakleszczoną tarczę. Duże przedmioty mogą się ugiąć pod ciężarem własnym. Obrabiany przedmiot należy podeprzeć z obydwu stron, zarówno w pobliżu linii cięcia jak i przy krawędzi.
Zachować szczególną ostrożność przy wycinaniu otworów w ścianach lub operowaniu w innych niewidocz-

Polski | 173

nych obszarach. Wgłębiająca się w materiał tarcza tnąca może spowodować odrzut narzędzia po natrafieniu na przewody gazowe, wodociągowe, przewody elektryczne lub inne przedmioty.

Szczególne wskazówki bezpieczeństwa dla szlifowania papierem ściernym

▶ Nie należy stosować zbyt wielkich arkuszy papieru ściernego. Przy wyborze wielkości papieru ściernego, należy kierować się zaleceniami producenta. Wystający poza płytę szlifierską papier ścierny może spowodować obrażenia, a także doprowadzić do zablokowania lub rozdarcia papieru lub do odrzutu.

Szczególne wskazówki bezpieczeństwa dla pracy z użyciem szczotek drucianych

Należy wziąć pod uwagę, że nawet przy normalnym użytkowaniu dochodzi do utraty kawałeczków druta przez szczotkę. Nie należy przeciązać drutów przez zbyt silny nacisk. Unoszące się w powietrzu kawałki drutów mogą z łatwością przebić się przez cienkie ubranie i/lub skórę.
Jeżeli zalecane jest użycie osłony, należy zapobiec kontaktowi szczotki z osłoną. Średnica szczotek do talerzy i garnków może się zwiększyć przez się nacisku i siły odśrodkowe.

Dodatkowe wskazówki bezpieczeństwa

Należy stosować okulary ochronne.

Należy używać odpowiednich przyrządów poszukiwawczych w celu lokalizacji ukrtych przewodów zasilających, lub poprosić o pomoc zakłady miejskie. Kontakt z przewodami znajdującymi się pod napięciem może doprowadzić do powstania pożaru i porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Przebicie przewodu wodociągowego powoduje szkody rzeczowe.
▶ Nie należy dotykać tarcz szlifierskich i tnących, zanim nie ostygną. Tarcze rozgrzewają się podczas pracy do bardzo wysokich temperatur.
▶ Należy zabezpieczyć obrabiany przedmiot. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku.
▶ Nie otwierać akumulatora. Istnieje niebezpieczeństwo zwarcia.

Akumulator należy chronić przed wysokimi temperaturami, np. przed stałym nasłonecznieiem, przed ogniem, woda i wilgocią. Istnieje zagrożenie wybuchem.

W przypadku uszkodzenia i niewłaściwego użytkowania akumulatora może dojść do wydzielenia się gazów. Wywietrzyć pomieszczenie i w razie dolegliwości skonsultować się z lekarzem. Gazy mogą uszkodzić drogi oddechowe.

Akumulator należy używać tylko w połączeniu z wyrobem firmy Bosch, dla którego został on przewidziany. Tylko w ten sposób można uniknąć przeciążenia, które jest niebezpieczne dla akumulatora.
Ostre przedmioty, takie jak na przykład gwoździe lub śrubokręt, a także działanie sił zewnętrznych mogą spowodować uszkodzenie akumulatora. Może wówczas dojść do zwarcia wewnętrznego akumulatora i do jego przepalenia, eksplozji lub przegrzania.
Uwaga! Podczas użytkowania elektronarzędzia z funkcją Bluetooth ^® może dojść do zakłócenia działania innych urządzeń i instalacji, samolotów i urządzeń medycznych (np. rozruszników serca, aparatów słuchowych). Szkodliwy wpływ na ludzi i zwierzęta, przebywające w bezpośredniej bliskości też nie jest całkowicie wykluczony. Nie należy stosować elektronarzędzia z funkcją Bluetooth ^® w pobliżu urządzeń medycznych, stacji bazynowych, zakładów chemicznych, ani w rejonach zagrożonych wybuchem. Nie wolno użytkować elektronarzędzia z funkcją Bluetooth ^® w samolotach. Jeżeli narzędzie znajduje się w bezpośredniej bliskości ciała, nie należy pracować przez zbyt długo okres czasu.

Towarowy znak słowny Bluetooth ^® oraz znaki graficzne (logotypy) stanowią własność firmy Bluetooth SIG, Inc. Wszelkie wykorzystanie tych znaków przez firmę Robert Bosch Power Tools GmbH odbywa się na podstawie umowy licencyjnej.

Opis urządzenia i jego zastosowania

Należy przeczytać wszystkie wskazówki i przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Należy otworzyć rozkładaną stronę z rysunkiem urządzenia i pozostawić ją rozłożoną podczas czytania instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Elektronarzędzie przewidziane jest do przecinania, ścierania i szczotkowania materiałów metalowych i kamiennych bez użycia wody.
Do cięcia za pomocą spajanych materiałów ściernych należy użyć specjalnej pokrywy ochronnej.
Podczas cięcia kamienia należy zadbać o odpowiednie odsysanie pyłu.
Przy zastosowaniu dopuszczalnych narzędzi szlifierskich elektronarzędzie można użyć do szlifowania papierem ściernym.
Po zamontowaniu modułu Bluetooth® Low Energy Module GCY 30-4 istnieje możliwość bezprzewodowej transmisji danych i ustawień elektronarzędzia za pośrednictwem Bluetooth®. Dane te mogą być przesyłane między elektronarzędziem a mobilnym urządzeniem końcowym.

174|Polski

GWS 18V-125 PSC:

Światło elektronarzędzia przeznaczone jest do oświetlania bezpośredniej przestrzeni roboczej elektronarzędzia; nie nadaje się ono do oświetlania pomieszczeń w gospodarstwie domowym.

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odnosi się do schematu elektronarzędzia na stronach graficznych.

1 Dźwignia zwalniająca blokadę osłony
2 Strzałka kierunku obrotów (na obudowie)
3 Przycisk blokady wrzeciona
4 Interfejs użytkownika (GWS 18V-125 PSC)
5 Włącznik/wyłącznik
6 Dźwignia zwalniająca blokadę włącznika/wyłącznika 7 Akumulator*

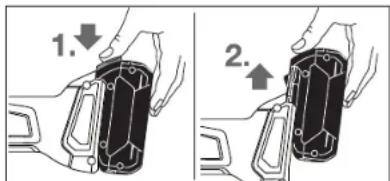

8 Przycisk odblokowujący akumulator*
9 Osłona modułu Bluetooth ^® Low Energy Module GCY 30-4

10 Uchwyt dodatkowy (pokrycie gumowe)

11 Wrzeciono szlifierki
12 Pokrywa ochronna do szlifowania
13 Kołnierz wrzeciona z uszczelką
14 Ściernica*
15 Nakrętka mocująca
16 Szybkozaciskowa śruba mocująca *SIDS>clic
17 Pokrywa ochronna do cięcia*
18 Tarcza tnąca*
19 Ośłona ręki*
20 Gumowa tarcza szlifierska*

21 Papier ścierny ^A
22 Nakrętka tarczy gumowej (okrągła)*
23 Szczotka garnkowa*
24 Przycisk wskaźnika stanu naładowania baterii (GBA 18V...)
25 Wskaźnik stanu naładowania akumulatora (GBA 18V...)
26 Rękojeść (pokrycie gumowe)
27 Pokrywa odsysająca do cięcia, z prowadnicą saneczkową *
28 Diamentowa tarcza tnąca*
29 Wskazanie naładowania akumulatora (interfejs użytkownika)
30 Wskazanie stopnia wstępnego wyboru prędkości obrotowej (interfejs użytkownika)
31 Przycisk wstępnego wyboru prędkości obrotowej (interfejs użytkownika)
32 Wskazanie statusu elektronarzędzia (interfejs użytkownika)
33 Wskazanie wyłącznika przeciążeniowego (interfejs użytkownika)
34 Przycisk wskaźnika naładowania akumulatora (GBA 18V 6.3Ah/ProCORE18V...)
35 Wskaźnik naładowania akumulatora (GBA 18V 6.3Ah/ProCORE18V...)
36 Oświetlenie robocze (GWS 18V-125 PSC)
37 Diamentowa koronka wiertnicza

*Przedstawiony na rysunkach lub opisany w instrukcji użytkowania osprzęt nie wchodzi w skład wyposażenia standardowego. Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu osprzętu.

Dane techniczne

Szlifierka kątowa GWS 18V-125 PC GWS 18V-125 PSC
Numer katalogowy	3 601 JG3 E.. 3 601 JG3 F..
Napięcie znamionowe	V= 18 18
Znamionowa prędkość obrotowa	min-1	9000 9000
Prędkość obrotowa bez obciążenia	min-1	-4500 - 9000
maks. średnica tarczy szlifierskiej	mm 125 125
Gwint wrzeciona	M 14 M 14
maks. długość gwintu wrzeciona	mm 22 22
Zabezpieczenie przed odrzutem	●	●
Zabezpieczenie przed ponownym rozruchem	●	●
Wstępny wybór prędkości obrotowej	- ●
Cieżar odpowiednio do EPTA-Procedure 01:2014
- z rękiżeścią dodatkową tłumiącą wibracje	kg	2,6 - 2,8*
- ze standardową rękiżeścią dodatkową	kg	2,4 - 2,6*
* w zależności od zastosowanego akumulatora
** ograniczona wydajność przy temperaturze <0 °C
A) Mobilne urządzenie końcowe musi kompatybilne z urządzeniem Bluetooth® Low-Energy (wersja 4.1) i wspierać profil GAP (Generic Access Profil).
B) Zasięg uzależniony jest od warunków zewnętrznych oraz od zastosowanego odbiornika. Wewnątrz zamkniętych pomieszczeń oraz pod wpływem metalowych barier (takich jak ściany, regały, walika ilp.) zasięg sygnału Bluetooth® może być znacznie zredukowany.

1 609 92A 47G | (15.11.17) Bosch Power Tools

Polski|175
Szlifierka kątowa GWS 18V-125 PC GWS 18V-125 PSC

Dopuszczalna temperatura otoczenia
- podczas ładowania	°C	0...+45	0...+45
- podczas pracy* i podczas przechowywania	°C	-20...+50	-20...+50
Zalecane akumulatory GBA 18V...			GBA 18V...
		GBA 18V... W	GBA 18V... W
		ProCORE18V...	ProCORE18V...
Zalecane ładowarki		AL 18..	AL 18..
		GAL3680	GAL3680
Zalecane ładowarki dla akumulatorów indukcyjnych		GAL 18... W GAL 18... W
Transmisja danych
Bluetooth® Bluetooth® 4.2		(Low Energy) A)	Bluetooth® 4.2 (Low Energy) A)
Odległość między sygnałami 8 s 8 s
Zasięg sygnału		maksymalny 30 m B)	maksymalny 30 m B)

* w zależności od zastosowanego akumulatora.
** ograniczona wydajność przy temperaturze <0 °C
A) Mobilne urządzenie końcowe musi kompatybilne z urządzeniem Bluetooth® Low-Energy (wersja 4.1) i wspierać profil GAP (Generic Access Profil).
B) Zasięg uzależniony jest od warunków zewnętrznych oraz od zastosowanego odbiornika. Wewnątrz zamkniętych pomieszczeń oraz pod wpływem metalowych barier (takich jak ściany, regały, walizka itp.) zasięg sygnału Bluetooth może być znacznie zredukowany.

Informacja na temat hałasu i wibracji

	GWS 18V-125 PC GWS 18V-125 PSC
		3 601 JG3 E..	3 601 JG3 F..
Emisja hałasu została określona zgodnie z EN 60745-2-3.
Typowy dla danego urządzenia, określony wg skali A poziom hałasu emitowanego przez to urządzenie wynosi standardowo
Poziom ciśnienia akustycznego	dB(A)	79	79
Poziom mocy akustycznej	dB(A)	90	90
Błąd pomiaru K	dB	3	3
Należy stosować środki ochronne słuchu!
Wartości łączne drgań a_h (suma wektorowa z trzech kierunków) i niepewność pomiaru K oznaczone zgodnie z normą EN 60745-2-3 wynoszą:
Szlifowanie powierzchniowe (zdzieranie):
a_h	m/s ^2	5,0	5,0
K	m/s ^2	1,5	1,5
Szlifowanie papierem ściernym:
a_h	m/s ^2	3,5	3,5
K	m/s ^2	1,5	1,5

Poziom drgań podany w tych wskazówkach został pomierzony zgodnie z wymaganiami normy EN 60745 dotyczącej procedury pomiarów i można go użyć do porównywania elektronarzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań, z innymi narzędziami roboczymi, z różnym osprzętem, a także jeśli nie będzie wy- starczająco konserwowane, poziom drgań może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na drgania podczas całego czasu

pracy.

Aby dokładnie ocenić ekspozycje na drgania, trzeba wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone, lub gdy jest wprawdzie włączone, ale nie jest używane do pracy. W ten sposób łączna (obliczana na pełny wymiar czasu pracy) ekspozycja na drgania może okeazać się znacznie niższa. Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora przed skulkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, ustale nie kolejności operacji roboczych.

Bosch Power Tools 1 609 92A 47G | (15.11.17)

176 | Polski

Montaż

Osadzić moduł Bluetooth® o niskim poborze prądu (Low Energy Module) GCY 30-4

Wskazówka: W przypadku elektronarzędzi GWS 18V-125 PC moduł Bluetooth® Low Energy Module GCY 30-4 jest dostępny jako osprzęt dodatkowy; w przypadku elektronarzędzi GWS 18V-125 PSC wchodzi w zakres dostawy. Dokładnych informacji dotyczących modułu Bluetooth® Low Energy Module GCY 30-4 można uzyskać w odpowiedniej instrukcji obsługi.

Ładowanie akumulatora

Stosować należy tylko ładowarki wyszczególnione na stronach z osprzętem dodatkowym. Tylko te ładowarki dostosowane są do ładowania zastosowanego w elektronarzędziu akumulatora litowo-jonowego.

Wskazówka: W momencie dostawy akumulator jest naładowany częściowo. Aby zagwarantować wykorzystanie najwyższej wydajności akumulatora, należy przed pierwszym użyciem całkowicie naładować akumulator w ładowarce.

Akumulator litowo-jonowy można doładować w dowolnej chwili, nie powodując tym skrócenia jego żywotności. Prze-rwanie procesu ładowania nie niesie za sobą ryzyka uszkodzenia ogniw akumulatora.

Dzięki systemowi elektronicznej ochrony ogniw – «Electronic Cell Protection (ECP)« – akumulator litowo-jonowy jest zabezpieczony przed głębokim rozładowaniem. Przy rozładowanym akumulatorze elektronarzędzie zostaje wyłączone przez układ ochronny – narzędzie robocze nie porusza się.

▶ Po automatycznym wyłączeniu elektronarzędzia nie naciskać ponownie włącznika. Może to doprowadzić do uszkodzenia akumulatora.

Przestrzegać wskazówek dotyczących usuwania odpadów.

Wyjmowanie akumulatora

Akumulator 7 posiada dwa stopnie blokady, zapobiegające jego wypadnięciu w przypadku niezamierzonego naciśnięcia przycisku odblokowującego 8. Akumulator umieszczony w obudowie elektronarzędzia, przytrzymywany jest na miejscu za pomocą sprężyny.

1. 2.

W celu wyjęcia akumulatora 7 wcisnąć przycisk odblokowujący 8 i wyciągnąć akumulator z elektronarzędzia, pociągając go do tyłu. Nie należy przy tym stosować siły.

Wskaźnik stanu naładowania akumulatora (typ akumulatora GBA 18 V...) (zob. rys. A)

Stan naładowania akumulatora 7 pokazywany jest przez trzy zielone diody LED wskaźnika naładowania akumulatora 25. Sprawdzanie stanu naładowania akumulatora możliwe jest – ze względów bezpieczeństwa – jedynie przy wyłączonym elektronarzędziu.

Wcisnąć przycisk 24, aby wyświetlić stan naładowania akumulatora. Sprawdzanie stanu możliwe jest także przy wyjątkym akumulatorze 7.

Wskaźnik LED Pojemność

Światło ciągłe 3 x zielone ≥2/3

Światło ciągłe 2 x zielone ≥1/3

Światło ciągłe 1 x zielone < 1/3

Światło migające 1 x zielone Rezerwa

Jeżeli po naciśnięciu przycisku 24 nie zapali się żadna dioda LED oznacza to, że akumulator jest uszkodzony i należy go wymienić.

Wskazówka: Stan naładowania akumulatora wyświetlany jest również w interfejsie użytkownika 4 (zob. rozdział «Interfejs użytkownika«).

Wskaźnik stanu naładowania akumulatora

(Typ akumulatora GBA 18V 6.3Ah/ProCORE18V...) (zob.rys.B)

Pięć zielonych diod LED wskaźnika 35 ukazują stan naładowania akumulatora. Ze względów bezpieczeństwa stan naładowania skontrolować można wyłącznie przy wyłączonym elektronarzędziu.

Wcisnąć przycisk 34, aby wyświetlić aktualny stan naładowania akumulatora. Można tego dokonać także po wyjęciu akumulatora.

Wskaźnik LED Pojemność

Światło ciągłe 5 x zielone	>80 - 100 %
Światło ciągłe 4 x zielone	>60 - ≤ 80 %
Światło ciągłe 3 x zielone	>40 - ≤ 60 %
Światło ciągłe 2 x zielone	>20 - ≤ 40 %
Światło ciągłe 1 x zielone	>0 - ≤ 20 %

Światło migające 1 x zielone 0 %

Jeżeli po naciśnięciu przycisku 34 nie świeci się żadna dioda LED, oznacza to, że akumulator jest uszkodzony i należy go wymienić.

Wskazówka: Stan naładowania akumulatora wyświetlany jest również w interfejsie użytkownika 4 (zob. rozdział «Interfejs użytkownika«).

Montaż urządzeń zabezpieczających

Przed wszystkimi pracami przy elektronarzędziu (np. dogłąd, wymiana narzędzi itd.) jak i przed jego transportem i składowaniem należy wyjąć akumulator z elektronarzędzia. Przy niezamierzonym uruchomieniu włącznika/wyłącznika istnieje niebezpieczeństwo obrażeń.

Polski | 177

Wskazówka: W przypadku uszkodzenia tarczy szlifierskiej podczas pracy urządzeniem lub w przypadku uszkodzenia uchwytów na osłenie lub na elektronarzędziu, elektronarzędzie należy odesłać do specjalistycznego punktu obsługi klienta (adresy znajdują się w rozdziale »Obsługa klienta oraz doradztwo dotyczące użytkowania«).

Pokrywa ochronna (osłona) do szlifowania

Położyć pokrywę ochronną 12 na otwór montażowy w elektronarzędziu tak, by występ ustalający pokrywy pokrywał się z otworem. Należy przy tym wcisnąć i przytrzymać w tej pozycji dźwignię zwalniająca blokadę 1. Docisnąć osłone 12 na wrzecionie tak, by kołnierz osłony nasunąt się na kołnierz elektronarzędzia i przekręcić osłone aż do słyszałnego zaskoczenia zapadki. Pozycja osłony 12 powinna być dopasowana do rodzaju obróbki, do góry, można przekręcić osłone Po przesunięciu dźwigni 1 do góry, można przekręcić osłone 12, ustawiając ją w pożądanej pozycji.

Pokrywę ochronną 12 należy zawsze ustawiać w taki sposób, aby 3 czerwone zaczepy dźwigni 1 zachodziły w odpowiednie otwory, umieszczone w pokrywie ochronnej 12.
Ostone 12 należy ustawić w taki sposób, aby zapewnić osobie obsługującej ochronę przed padającymi iskrami.
Ostona 12 powinna dawać się obrócić tylko po odblokowaniu dźwigni 1! Jeżeli osłona porusza się przy zablokowanej dźwigni, nie wolno w żadnym wypadku używać elektronarzędzia – należy je oddać do naprawy w punkcie serwisowym.

Wskazówka: Występy (zęby) ustalające, znajdujące się na osłonie 12 uniemożliwiają zamontowanie osłony, która nie pasuje do danego elektronarzędzia.

Pokrywa ochronna (osłona) do cięcia

Do cięcia za pomocą spajanych materiałów ściernych należy zawsze stosować specjalną pokrywę ochronną 17.

Podczas cięcia kamienia należy zawsze zadbać o wystarczające odsysanie pyłu.

Pokrywę ochronną do cięcia 17 montuje się w taki sam sposób, jak pokrywę ochronną do szlifowania 12.

Pokrywa ochronna do cięcia z prowadnicami saneczkowymi

Pokrywę ochronną do cięcia z prowadnicami saneczkowymi 27 montuje się dokładnie tak samo jak pokrywę ochronną do szlifowania 12.

Uchwyt dodatkowy

- Urządzenie należy używać jedynie z uchwytem dodatkowym 10.

Uchwyt dodatkowy 10 należy zamocować – w zależności od rodzaju pracy – po prawej lub lewej stronie głowicy elektro-narzędzia.

Uchwyt dodatkowy tłumiący wibracje

Vibration Control

Uchwyt dodatkowy tłumiący wibracje zapewnia niski poziom drgań podczas obróbki, a co za tym idzie przyjemniejszą i bezpieczniejszą pracę.

▶ Nie wolno dokonywać żadnych zmian na uchwycie dodatkowym.

Nie wolno używać uszkodzonego uchwytu dodatkowego. Osłona ręki

▶ Przed rozpoczęciem obróbki gumową tarczą szlifierską 20 lub szczotką garnkową/szczotką tarczową/ściernicą wachlarzową, należy zawsze zamontować osłone ręki 19.

Osłone ręki 19 mocuje się za pomocą uchwytu dodatkowego 10.

Montaż narzędzi szlifierskich

Przed wszystkimi pracami przy elektronarzędziu (np. dogłąd, wymiana narzędzi itd.) jak i przed jego transportem i składowaniem należy wyjąć akumulator z elektronarzędzia. Przy niezamierzonym uruchomieniu włącznika/wyłącznika istnieje niebezpieczeństwo obrażeń.

▶ Nie należy dotykać tarcz szlifierskich i tnących, zanim nie ostygną. Tarcze rozgrzewają się podczas pracy do bardzo wysokich temperatur.

Wrzeciono szlifierki 11 i wszystkie części, które mają zostać zamontowane, należy oczyścić.

Do mocowania i do zwalniania narzędzi szlifierskich używa się przycisku blokady 3, unieruchomiającego wrzeciono szlifierki.

Przycisk blokady można uruchamiać jedynie wtedy, gdy wrzeciono szlifierki jest całkowicie nieruchomo. W przeciwnym wypadku może dojść do uszkodzenia elektronarzędzia.

Tarcza szlifierska/tarcza tnąca

Należy wziąć pod uwagę wymiary narzędzi szlifierskich. Średnica otworu narzędzia musi pasować do kołnierza mocującego. Nie należy stosować żadnych adapterów, złączek ani zwężek.

Używając diamentowych tarcz tnących, należy zwrócić uwagę, by strzałka wskazująca kierunek, umieszczona na tarczy odpowiadała kierunkowi obrotów elektronarzędzia (por. strzałkę wskazującą kierunek obrotu, umieszczoną na głowicy elektronarzędzia).

Kolejność montażu ukazana jest na stronach graficznych.

Aby zamontować tarczę szlifierską lub tnącą, należy odkręcić nakrętkę mocującą 15, a następnie zamocować ją za pomocą klucza dwutrzpieniowego, zob. rozdział «Szybkozaciskowa śruba mocująca».

178 | Polski

Proszę zwrócić uwagę na pewne osadzenie osprzętu szlifier- skiego, aby nie doszło do zsunięcia się osprzętu z wrzeciona podczas wybiegu elektronarzędzia.

Po zamontowaniu narzędzia szlifierskiego, a przed uruchomieniem szlifierki należy sprawdzić, czy narzędzie szlifierskie jest właściwie zamocowane i czy może się swobodnie obracać. Upewnić się, czy narzędzie szlifierskie nie zahacza o pokrywę ochronną lub o inny element elektronarzędzia.

W kołnierzu 13, w podtoczeniu znajduje się okrągły pierścień uszczelniający (tzw. o-ring). Jeżeli brakuje tej uszczelki, lub jest ona uszkodzona, kołnierz mocujący 13 należy koniecznie wymienić przed przystapieniem do dalszej eksploatacji narzędzia.

Ściernica wachlarzowa

Do pracy przy użyciu ściernicy wachlarzowej należy zawsze montować osłone rąk 19.

Tarcza gumowa

Do pracy przy użyciu gumowego talerza szlifierskiego 20 należy zawsze montować osłonę rąk 19.

Kolejność montażu ukazana jest na stronach graficznych. Nałożyć nakrętkę okrągłą 22 i dokręcić ją kluczem dwutrzpie niowym.

Szczotka garnkowa/Szczotka tarczowa

▶ Do pracy przy użyciu szczotki należy zawsze montować osłone rąk 19.

Kolejność montażu ukazana jest na stronach graficznych. Szczotkę garnkową/szczotkę tarczową należy nasunąć na wrzeciono szlifierki tak głęboko, by ścisłe przylegała do kołnierza znajdującego się na końcu wrzeciona. Szczotkę garnkową/tarczową należy dokręcić kluczem widełkowym.

Nakrętka szybkomocująca (SOS)-clic

Aby uprościć montaż narzędzi szlifierskich i wyelimnować stosowanie dodatkowych narzędzi (kluczy), można zamiast zwykłej nakrętki mocującej 15 zastosować nakrętkę szybkomocującą 16.

Nakrętkę szybkomocującą 16 wolno stosować tylko do mocowania tarcz szlifierskich i tnących.
Stosowana nakrętka szybkomocująca 16 musi być w nienagannym stanie technicznym.
W czasie montażu należy zwrócić uwagę, by ta strona nakrętki szybkomocującej 16, na której znajduje się napis nie była skierowana w stronę tarczy szlifierskiej; strzałka musi pokrywać się ze wskaźnikiem 38.

38

Ustalić położenie wrzeciona za pomocą przycisku blokady 3. Nakrętkę szybkomocującą dociągnąć, mocno przekręcając tarczę szlifierską w kierunku zgodnym z ruchem wskażówek zegara.

Prawidłowo zamocowana, nieuszkodzona nakrętka mocująca pozwala się łatwo po- luzować ręką, poprzez obracanie pierścieniem radełkowym w kierunku przeciwnym do ruchu wskazówek zegara.

Mocno dokręconej nakrętki nie zwalniac nigdy za pomocą szczypiec lub kombine-

rek. Stosować wyłącznie klucz dwutrzpieniowy. Klucz nasadzać, jak pokazano na rysunku.

Wymagania dotyczące narzędzi szlifierskich

Stosować można wszystkie narzędzia robocze, które zostały wymienione w niniejszej instrukcji obsługi.

Dopuszczalna prędkość obrotowa [min ^-1 ] wzgl. obwodowa [m/s] używanych narzędzi roboczych musi co najmniej odpowiadać wartościom podanym w poniższej tabeli.
Należy dlatego zwrócić uwagę na dopuszczalną prędkość obrotową wzgl. obwodową, podaną na etykiecie narzędzia szlifierskiego.

125722,2900080

125--900080

75 30 M 14 9000 45

82 - M 14 9000 80

Polski | 179

Przestawianie głowicy przekładniowej (GWS 18V-125 PC)

Przed wszystkimi pracami przy elektronarzędziu (np. dogłąd, wymiana narzędzi itd.) jak i przed jego transportem i składowaniem należy wyjąć akumulator z elektronarzedia. Przy niezamierzonym uruchomieniu włącznika/wyłącznika istnieje niebezpieczeństwo obrażeń.

Głowica przekładni obracana jest w czterech skokach (co 90°). Pozwala to na ustawienie włącznika/wyłącznika w wygodniejszej pozycji roboczej, np. aby ułatwić pracę osobom leworęcznym. Wykrecić i wyjąć wszystkie 4 śruby. Ostrożnie ustawić głowicę w wybranej pozycji, nie wyciąga-

jąc jej przy tym z obudowy. Dokręcić ponownie wszystkie 4 śruby.

Odsysanie pytów/wiórów

Pyły niektórych materiałów, na przykład powlok malarskich z zawartość ołowiu, niektórych gatunków drewna, minerałów lub niektórych rodzajów metalu, mogą stanowić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub przedostanie się ich do piuc może wywołać reakcje alergiczne i/lub choroby układu oddechowego operatora lub osób znajdujących się w pobliżu.

Niektóre rodzaje pyłów, np. dębiny lub buczyny uważane są za rakotwórcze, szczególnie w połączeniu z substancjami do obróbki drewna (chromiany, impregnaty do drewna). Materiały, zawierające azbest mogą być obrabiane jedynie przez odpowiednio przeszkolony personel.

– Należy zawsze dbać o dobrą wentylację stanowiska pracy.

– Zaleca się noszenie maski przeciwpyłowej z pochłaniaczem klasy P2.

Należy stosować się do aktualnie obowiązujących w danym kraju przepisów, regulujących zasady obchodzenia się z materiałami przeznaczonymi do obróbki.

▶ Należy unikać gromadzenia się pyłu na stanowisku pracy. Pyły mogą się z łatwością zapalić.

Włączanie/wyłączanie

I 2 O

W celu uruchomienia elektronarzędzia należy przesunąć dźwignię zwalniająca blokadę 6 do przodu, a następnie nacisnąć włącznik/wyłącznik 5 w górę.

Aby wyłączyć elektronarzędzie, należy zwolnić włącznik/wyłącznik 5.

Aby zaoszczędzić energię elektryczną, elektronarzędzie należy włączać tylko wówczas, gdy jest ono używane.

- Narzędzia szlifierskie należy skontrolować przed użyciem. Narzędzie szlifierskie musi być prawidłowo zamontowane i musi się swobodnie obracać. W ramach testu uruchomić elektronarzędzie bez obciążenia na co najmniej jedną minutę. Nie stosować uszkodzonych lub wibrujących narzędzi szlifierskich. Narzędzia szlifierskie muszą mieć okrągły kształt. Uszkodzone narzędzia szlifierskie mogą pęknąć i spowodować obrażenia.

Zabezpieczenie przed odrzutem

W przypadku nagłego odrzutu elektronarzędzia, spowodowanego np. zablokowaniem się osprzętu w materiale podczas cięcia, system elektroniczny odcina zasilanie i wyłącza silnik.

Oświetlenie robocze 36 miga przy tym na biało a wskazanie statusu 32 na czerwono.

W celu ponownego uruchomienia elektronarzędzia należy ustawić włącznik/wyłącznik 5 na pozycję wyłączoną i włączyć ponownie elektronarzędzie.

Zabezpieczenie przed ponownym rozruchem

Zabezpieczenie przed ponownym rozruchem zapobiega samoczynnemu uruchomieniu się elektronarzędzia w przypadku awarii prądu (po przywróceniu zasilania).

Przy aktywnym zabezpieczeniu przed ponownym rozruchem wskazanie statusu 32 miga na czerwono.

W celu ponownego uruchomienia elektronarzędzia należy ustawić włącznik/wyłącznik 5 na pozycję wyłączoną i włączyć ponownie elektronarzędzie.

Praca

Uruchamianie

Włożenie akumulatora

Wsunąć naładowany akumulator 7 od przodu do podstawy elektronarzędzia, aż do jego zaryglowania w podstawie.

Interfejs użytkownika (zob. rys. D)

Interfejs użytkownika 4 służy do wstępnego wyboru prędkości obrotowej oraz do wskazywania stanu elektronarzędzia.

Bosch Power Tools 1 609 92A 47G | (15.11.17)

180 | Polski

Wstępny wybór prędkości obrotowej (GWS 18V-125 PSC)

Za pomocą przełącznika wstępnego wyboru prędkości obrotowej 31 można wybierać pożadaną prędkość obrotową także podczas pracy urządzenia.

Dane w następującej tabeli są wartościami zalecanymi.

Materiał	Zastosowanie	Narzędzie robocze			Stopień wstęp- nego wyboru prędkości obro- towej	GWS 18V-125 PSC [min ^-1 ]
Metal	szczotkowanie, od- rdzewianie	Szczotka garnkowa 1		4	5	0
Stal szla- chetna	szlifowanie Krążek fibrowy 2		6	0	0	0
Metal	obróbka zgrubna tarcza szlifierska 3		9	0	0	0	0
Metal	przecinanie Tarcza do cięcia 3		9	0	0	0
karnień	przecinanie Diamentowa tarcza tnąca i prowadnica sanecz- kowa (cięcie kamienia dozwolone jest tylko przy użyciu prowadnicy saneczkowej)				3	9	0

Podane wartości stopni prędkości obrotowej są wartościami orientacyjnymi.

Dopuszczalna prędkość obrotowa stosowanego narzędzia roboczego nie może być mniejsza niż podana na

elektronarzędziu maksymalna prędkość obrotowa. Narzędzie robocze, obracające się z szybszą niż dopuszczalna prędkością, może się złamać, a jego części odprysnąć.

Wskaźniki stanu

Wskazanie naładowania akumulatora (interfejs użytkownika) 29	Znaczenie/Przyczyna	Rozwiązanie
zielony	Akumulator jest naładowany
żółty	Akumulator jest prawie wyładowany	Akumulator należy wkrótce wymienić lub naładować
czerwony	Akumulator jest wyładowany	Akumulator należy wymienić lub naładować
Wskazanie wyłącznika przeciążeniowego (interfejs użytkownika) 33	Znaczenie/Przyczyna	Rozwiązanie
żółty	Osiągnięto temperaturę krytyczną (silnik, system elektroniczny, akumulator)	Uruchomić elektronarzędzie na bieg jałowym i odczekać aż się ostygnie
czerwony	Elektronarzędzie jest przegrzane i wyłącza się	Schłodzić elektronarzędzie
Wskazanie statusu elektronarzędzia (interfejs użytkownika) 32	Znaczenie/Przyczyna	Rozwiązanie
zielony	Stan: OK	-
żółty	Osiągnięto krytyczną temperaturę lub akumulator jest prawie wyładowany	Uruchomić elektronarzędzie na bieg jałowym i odczekać aż się ostygnie, względnie wymienić wkrótce akumulator albo go naładować
świeci na czerwono	Elektronarzędzie jest przegrzane lub akumulator jest wyładowany	Schłodzić elektronarzędzie względnie wymienić akumulator albo go naładować
miga na czerwono	Zadziałało zabezpieczenie przed odrzutem lub zabezpieczenie przed ponownym rozruchem	Wyłączyć, a następnie ponownie włączyć elektronarzędzie
miga na niebiesko	Elektronarzędzie połączone jest mobilnym urządzeniem końcowym lub ma miejsce transfer ustawień	-

1 609 92A 47G | (15.11.17) Bosch Power Tools

0

0

0

Polski | 181

Funkcje Connectivity

W połączeniu z modułem Bluetooth® Low Energy Module GCY 30-4 elektronarzędzie oferuje następujące funkcje Connectivity:

• Rejestracja i personalizacja
  – Kontrola statusu, emisja komunikatów ostrzegawczych
• Ogólne informacje i ustawienia
• Zarządzanie

Dokładnych informacji dotyczących modułu Bluetooth® Low Energy Module GCY 30-4 można uzyskać w odpowiedniej instrukcji obsługi.

Wskazówki dotyczące pracy

Elektronarzędzie wyposażone w moduł Bluetooth® o niskim poborze prądu GCY 30-4 dysponuje interfejsem radiowym. Należy wziąć pod uwagę obowiązujące lokalne ograniczenia, np. w samolotach lub szpitalach.
Zachować ostrożność przy wykonywaniu szczelin w ścianach nośnych, zob. akapit »Wskazówki dotyczące statyki«.
Jeżeli ciężar własny przedmiotu obrabianego nie gwarantuje stabilnej pozycji, należy go zamocować.
- Unikać sytuacji, w których elektronarzędzie mogłoby zostać – przez zbyt silne jego obciążenie elektronarzędzia – automatycznie wyłączone.
▶ Po silnym obciążeniu elektronarzędzia, należy pozwolić mu pracować przez parę minut na biegu jałowym, w celu ochłodzenia narzędzia roboczego.
▶ Nie należy dotykać tarcz szlifierskich i tnących, zanim nie ostygna. Tarcze rozgrzewają się podczas pracy do bardzo wysokich temperatur.
Elektronarzędzia nie wolno eksploatować przy użyciu stolika tnącego.

W przypadku naładowania elektrostatycznego elektronarzędzia wbudowany układ elektroniczny automatycznie wyłącza elektronarzędzie.

W celu uruchomienia elektronarzędzia należy przesunąć dźwignię zwalniająca blokadę 6 do przodu, a następnie nacisnąć włącznik/wyłącznik 5 w górę.

Szlifowanie zgrubne

W żadnym wypadku nie wolno używać tarcz tnących do szlifowania zgrubnego.

Najlepsze efekty przy szlifowaniu zgrubnym osiąga się prowadząc tarczę ścierną pod kątem 30° do 40° w stosunku do obrabianej powierzchni. Elektronarzędzie należy prowadzić z lekkim dociskiem. Dzięki temu materiał obrabiany nie rozgrzeje się za bardzo i nie dojdzie do powstania w nim rowków.

Ściernica wachlarzowa

Za pomocą ściernicy wachlarzowej (osprzęt) możliwa jest obróbka powierzchni łukowych i profili.

W porównaniu do ściernic tradycyjnych, ściernice wachlarzowe charakteryzują się wielokrotnie dłuższą żywotnością, wyraźnie zmniejszonym poziomem szumów i niższymi temperaturami szlifowania.

Ciecie metalu

- Do cięcia za pomocą spajanych materiałów ściernych należy zawsze stosować specjalną pokrywę ochronną 17.

Podczas przecinania należy zwrócić uwagę na równomierny posuw, dopasowany do właściwości obrabianego materiału. Nie należy wywierać nacisku na tarczę tnącą, przechylać elektronarzędzia ani wykonywać nim ruchów oscylacyjnych.

Nie wolno wyhamowywać biegu tarczy poprzez boczny nacisk.

Elektronarzędzie należy zawsze prowadzić przeciwieżnie do kierunku obrotów tarczy. W przeciwnym wypadku istnieje ryzyko, że wyskoczy ono z nacięcia w sposób niekontrolowany.

W przypadku cięcia profili i rur czworokątnych, zaleca się zacząć pracę od najmniejszego przekroju.

Ciecie kamienia (zob.rys.C)

Podczas cięcia kamienia należy zawsze zadbać o wystarczające odsysanie pyłu.
▶ Należy stosować maskę przeciwpyłową.
Elektronarzędzie przeznaczone jest wyłącznie do cięcia i szlifowania na sucho.

Do cięcia kamienia najlepiej jest użyć diamentowej tarczy tnącej.

Podczas pracy z pokrywą odsysającą do cięcia z prowadnicami saneczkowymi 27, należy stosować odkurzacz, który jest dopuszczony do odsysania pyłów kamiennych. Firma Bosch dysponuje odpowiednimi odkurzaczami.

Włączyć elektronarzędzie i przyłożyć przednią część prowadnicy do ciętego elementu. Pracować z równomiernym, optymalnie dopasowanym do danego typu materiału posuwem.

Przy cięciu szczególnie twardych materiałów, np. betonu z dużą zawartością krzemu, może dojść do przegrzania, a tym samym uszkodzenia tarczy diamentowej. Snop iskier otaczający diamentową tarczę jest objawem przegrzania.

Należy wtedy natychmiast przerwać cięcie i ochłodzić tarczę, włączając elektronarzędzie z najwyższą prędkością obrotową, bez obciążenia.

182 | Polski

Wyraźnie zmniejszająca się wydajność i wieniec iskier na tarczy, to oznaki stępienia diamentowej tarczy tnącej. Można ją naostrzyć, dokonując krótkich cięć w materiale ścieralnym (np. piaskowcu).

Wskazówki dotyczące statyki

Wykonywanie szczelin w ścianach nośnych podlega normie DIN 1053, cz. 1 lub ustaleniom specylicznym dla danego kraju.

Przepisy te muszą być koniecznie przestrzegane. Przed rozpoczęciem prac należy skonsultować się z odpowiedzialnym za budynek statykiem, architektem lub kierownictwem budowy.

Wskazówki dotyczące optymalnego obchodzenia się z akumulatorem

Akumulator należy chronić przed wilgocią i woda.

Akumulator należy przechowywać wyłącznie w temperaturze od -20°C do 50°C. Nie wolno pozostawiać akumulatora np. latem w samochodzie.

Otwory wentylacyjne należy regularnie czyścić za pomocą miękkiego, czystego i suchego pędzelka.

Zdecydowanie krótszy czas prac po ładowaniu wskazuje na zużycie akumulatora i konieczność wymiany na nowy.

Przestrzegać wskazówek dotyczących usuwania odpadów.

Konserwacja i serwis

Konserwacja i czyszczenie

Przed wszystkimi pracami przy elektronarzędziu (np. dogłąd, wymiana narzędzi itd.) jak i przed jego transportem i składowaniem należy wyjąć akumulator z elektronarzędzia. Przy niezamierzonym uruchomieniu włącznika/wyłącznika istnieje niebezpieczeństwo obrażeń.

Aby zapewnić bezpieczną i wydajną pracę, elektrona-rzędzie i szczeliny wentylacyjne należy utrzymywać w czystości.

Należy obchodzić się pieczołowicie z osprzętem – podczas przechowywania i podczas pracy.

Obsługa klienta oraz doradztwo dotyczące użytkowania

W punkcie obsługi klienta można uzyskać odpowiedzi na pytania dotyczące napraw i konserwacji nabytego produktu, a także dotyczące części zamiennych. Rysunki rozłożeniowe oraz informacje dotyczące części zamiennych można znaleźć również pod adresem:

www.bosch-pt.com

Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem.

Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru kata logowego, znajdującego się na tabliczce znamionowej produktu.

Polska

Na www.bosch-pt.pl znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online.

Tel.: [phone]

Faks: [phone]

E-Mail: [e-mail]

www.bosch-pt.pl

Transport

Załączone w dostawie akumulatory litowo jonowe podlegają wymaganiom przepisów dotyczących towarów niebezpiecznych. Akumulatory mogą być transportowane drogą lądową przez użytkownika bez konieczności spełnienia jakichkolwiek dalszych warunków.

W przypadku przesyłki przez osoby trzecie (np. transport droga powietrzną lub za pośrednictwem firmy speodycnej) należy dostosować się do szczególnych wymogów dotyczących opakowania i znaczenia towaru. W takim wypadku podczas przygotowymania towaru do wysyłki należy skonsultować się z ekspertem d/s towarów niebezpiecznych.

Akumulatory można wysyłać tylko wówczas, gdy ich obudowa nie jest uszkodzona. Odsłonięte styki należy zakleić, a akumulator zapakować w taki sposób, aby nie mógł on się poruszać (przesuwać) w opakowaniu.

Należy wziąć też pod uwagę ewentualne przepisy prawa krajowego.

Usuwanie odpadów

Elektronarzędzia, akumulatory, osprzęt i opakowanie należy oddać do powtórnego przetworzenia zgodnego z obowiązującymi przepisami w zakresie ochrony środowiska.

Elektronarzędzia i akumulatora/baterii nie wolno wyrzucać do odpadów domowych!

Tylko dla państw należących do UE:

Zgodnie z europejską wytyczną 2012/19/UE, niezdatne do użytku elektronarzędzia, a zgodnie z europejską wytyczną 2006/66/WE uszkodzone lub zużyte akumulatory/baterie, należy zbierać osobno i doprowadzić do ponownego przetworzenia zgodnego z zasadami ochrony środowiska.

Akumulatory/Baterie:

Li-Ion:

Proszę stosować się do wskazówek, znajdujących się w rozdziale »Transport«, str. 182.

Zastrzega się prawo dokonywania zmian.

Česky|183

Česky

17 Odsávací kryt na rezanie*

18 Rezací kotúč*

19 Chranič prstov*

Par sienu statisko nosłodzi

Užsukite apvaliają veržlę 22 ir užveržkite ją rageliniu raktu.

Cilindrinis šepetys/diskinis šepetys
