Mærke	Bosch
Model	GWS 18V-125 PC
Kategori	Akku-vinkelsliber
Nominel spænding	18 V
Nominel omdrejningshastighed	9000 o/min
Maks. slibeskivediameter	125 mm
Spindelgevind	M14
Vægt (iht. EPTA)	2,4 - 2,8 kg (afhænger af batteri og håndtag)
Strømforsyning	Lithium-ion-batteri 18 V (anbefalet GBA 18V... eller ProCORE18V...)
Anbefalede opladere	AL 18.., GAL3680
Beskyttelse	Stop ved tilbageslag, Beskyttelse mod utilsigtet start
Afbryder	Tænd/sluk-afbryder med deaktiveringshåndtag
Spindellås	Ja, til udskiftning af tilbehør
Forbindelse	Kompatibel med Bluetooth® Low Energy-modul GCY 30-4 (ekstraudstyr)
Temperaturområde (drift)	0 til +45 °C
Temperaturområde (opbevaring)	-20 til +50 °C
Anvendelser	Slibning, skæring, pudsning, børstning af metal og sten
Vedligeholdelse	Rengør ventilationsåbningerne med en blød børste; fjern batteriet før al vedligeholdelse
Reservedele	Fås på www.bosch-pt.com
Medfølgende tilbehør	Ekstrahåndtag, beskyttelsesafskærmning til slibning, topnøgle, spændemøtrik
Garanti	Se Bosch kundeservice

Ofte stillede spørgsmål - GWS 18V125 PC BOSCH

Hvordan skifter man slibeskiven?

Før enhver udskiftning skal du fjerne batteriet fra værktøjet. Tryk på spindellåsen for at låse akslen. Løsn spændemøtrikken med topnøglen. Udskift skiven, og skru derefter møtrikken fast igen. Kontroller, at skiven kan rotere frit, før brug.

Hvilken type batteri skal bruges?

Brug udelukkende Bosch Lithium-ion 18 V-batterier fra serierne GBA 18V... eller ProCORE18V.... De anbefalede opladere er modellerne AL 18.. og GAL3680. Brug aldrig ukompatible batterier.

Hvordan aktiverer man beskyttelse mod utilsigtet start?

Beskyttelse mod utilsigtet start er automatisk. Hvis strømforsyningen afbrydes (f.eks. batteriskift), genstarter værktøjet ikke af sig selv. For at genaktivere skal du sætte tænd/sluk-afbryderen i stop-position og derefter tænde den igen.

Hvad gør man ved overophedning af værktøjet?

Hvis værktøjet stopper på grund af overophedning, bliver overbelastningsindikatoren rød. Lad værktøjet køle af i fri luft, og lad det køre i tomgang i et par minutter om nødvendigt. Reducer arbejdsbelastningen for at undgå gentagelse.

Hvordan rengør man vinkelsliberen?

Før rengøring skal du fjerne batteriet. Rengør regelmæssigt ventilationsåbningerne med en blød, tør børste. Brug ikke vand eller opløsningsmidler. Opbevar værktøjet et tørt og rent sted.

Kan jeg bruge denne sliber med et skærestativ?

Nej, brug af et skærestativ er ikke tilladt til denne model. Værktøjet skal holdes i hånden med ekstrahåndtaget.

Hvordan tilslutter man Bluetooth-modulet?

Modellen GWS 18V-125 PC er kompatibel med Bluetooth® Low Energy-modulet GCY 30-4 (sælges separat). For at installere det skal du fjerne dækslet (9) og indsætte modulet. Følg modulets vejledning til parring med din mobilenhed.

Hvilke skæretilbehør kan jeg bruge?

Du kan bruge slibe- og skæreskiver med en maksimal diameter på 125 mm og en boring, der passer til flangen (M14). Brug også pudsetallerkener, stålbørster og lameltallerkener, forudsat at den korrekte håndbeskyttelse er monteret.

Hvordan indstiller man omdrejningshastigheden?

Modellen GWS 18V-125 PC tilbyder ikke hastighedsforvalg. Den nominelle hastighed er fast på 9000 o/min. For variabel hastighed skal du vælge modellen GWS 18V-125 PSC.

Hvor finder jeg reservedele?

Reservedele fås på www.bosch-pt.com eller hos Bosch kundeservice. Ved bestilling skal du have 10-cifret artikelnummer, som står på typeskiltet.

BRUGSANVISNING GWS 18V125 PC BOSCH

Sikkerhedsinstrukser

Generelle sikkerhedsinstrukser til el-værktøj

ADVARSEL Læs alle sikkerhedsinstrukser og anvisninger. I tilfælde af manglende over-

holdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.

Det i sikkerhedsinstrukserne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akku-drevet el-værktøj (uden netkabel).

Sikkerhed på arbejdspladsen

▶ Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld.
Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe.
Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

Elektrisk sikkerhed

El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
▶ Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.
- Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød.
Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen,

Bosch Power Tools 1 609 92A 47G | (15.11.17)

98|Dansk

hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikøen for elektrisk stød.

Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.
Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

Personlig sikkerhed

Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.
Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader.
Undgåutilsigtetigangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader.
▶ Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader.
▶ Undgå en anormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.
Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.
Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet støv.

Omhyggelig omgang med og brug af el-værktøj

Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne elfektområde.
▶ Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres.
Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, el-

ler maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.

Opbevar ubenyttet el-værktøj uden for børns række-vidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer.
El-værktøjet bør vedligeholdes omhyggeligt. Kontroler, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer.
▶ Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.
Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.

Omhyggelig omgang med og brug af akku-værktøj

Oplad kun akku'er i ladeaggregater, der er anbefalet af fabrikanten. Et ladeaggregat, der er egnet til en bestemt type batterier, må ikke benyttes med andre batterier – brandfare.
Brug kun de akku'er, der er beregnet til el-værktøjet. Brug af andre akku'er øger risikoen for personskader og er forbundet med brandfare.
Ikke benyttede akku'er må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem batteri-kontakterne øger risikoen for personskader i form af forbrændinger.
Hvis akku'en anvendes forkert, kan der slippe væske ud af akku'en. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Akku-væske kan give hudirritation eller forbrændinger.

Service

Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.

Sikkerhedsinstrukser til vinkelslibere

Fælles sikkerhedsinstrukser til slibning, sandpapirslibning, arbejde med trådbørster og skærearbejde

Dette el-værktøj kan anvendes som sliber, sandpapirsliber, trådbørste og skæremaskine. Læs og overhold alle advarsler, instrukser, illustrationer og data, som du modtager i forbindelse med el-værktøjet. Overholder du ikke følgende instrukser, kan du få elektrisk stød, der kan opstå brand og/eller du kan blive kvæstet alvorligt.

Dansk | 99

Dette el-værktøj er ikke egnet til polering. Anvendelse af el-værktøjet til formål, det ikke er beregnet til, er forbundet med fare og kvæstelsr.
Anvend kun tilbehør, hvis det er beregnet til dette el-værktøj og anbefalet af fabrikanten. En mulig fastgørelse af tilbehøret til el-værktøjet sikrer ikke en sikker anvendelse.
Den tilladte hastighed for indsatsværktøjet skal være mindst lige så høj som den max. hastighed, der er angivet på el-værktøjet. Tilbehør, der drejer hurtigere end tilladt, kan blive ødelagt eller flyve omkring.
Indsatsværktøjets udvendige diameter og tykkelse skal svare til målene på dit el-værktøj. Forkert målt indsatsværktøj kan ikke afskærmes eller kontrolleres tilstrækkeligt.
Indsatsværktøj med gevindindsats skal passe nøjagtigt på slibespindlens gevind. Ved indsatsværktøj, der monteres med en flange, skal indsatsværktejets huldiameter passe til flangens holdediameter. Indsatsværktøj, der ikke fastgøres nøjagtigt på el-værktøjer, drejer ujævnt, vibrerer meget stærkt og kan medføre, at man taber kontrollen.
Brug ikke el-værktøjet, hvis det er beskadiget. Kontrollér altid før brug indsatsværktøj som f.eks. slibeskiver for afsplintninger og revner, slilbebagskiver for revner, slid eller stærkt slid, trådbørster for løse eller brække-de tråde. Tabes el-værktøjet eller indsatsværktøjet på jorden, skal du kontrollere, om det er beskadiget; anvend evt. et ubeskadiget indsatsværktøj. Når indsatsværktøjet er kontrolleret og indsat, skal du holde dig selv og personer, der befinder sig i nærheden, uden for det niveau, hvor indsastværktøjet roterer, og lade el-værktøjet køre i et minut ved højeste hastighed. Beskadiget indsatsværktøj brækker for det meste i denne testtid.
Brug personligt beskyttelsesudstyr. Brug helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Brug afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, der beskytter dig mod små slibe- og materialepartikler. ∅jnene skal beskyttes mod fremmede genstande, der flyver rundt i luften og som opstår i forbindelse med forskelligt arbejde. Støv-eller ånedrætsmaske skal filtrere det støv, der opstår under arbejdet. Udsættes du for høj støj i långere tid, kan du lide håretab.
Sørg for tilstrækkelig afstand til andre personer under arbejdet. Enhver, der betræder arbejdsområdet, skal bruge personligt beskyttelsesudstyr. Brudstykker fra emnet eller brækket indsatsværktøj kan flyve væk og føre til kvæstelser også uden for det direkte arbejdsområde.
Hold kun maskinen i de isolerede gribeflader, när du udfører arbejde, hvor indsatsværktøjet kan ramme bøjede strømledninger. Kontakt med en spændingsførende ledning kan også sætte maskinens metaldele under spænding, hvilket kan føre til elektrisk stød.
Læg aldrig el-værktøjet til side, før indsatsværktøjet står helt stille. Det roterende indsatsværktøj kan komme i

kontakt med fralægningsfladen, hvorved du kan tabe kontrollen over el-værktøjet.

▶ Lad ikke el-værktøjet køre, mens det bæres. Dit tøj kan blive fanget ved en tilfældig kontakt med det roterende indsatsværktøj, hvorved indsatsværktøjet kan bore sig ind i din krop.
Rengør ventilationsåbningerne på dit el-værktøj med regelmæssige mellemrum. Motorhuset trækker støv ind i huset, og store mængder metalstøv kan være farligt rent elektrisk.
Brug ikke el-værktøjet i nærheden af brændbare materialer. Gnister kan sætte ild i materialer.
Brug ikke indsatsværktøj, der transporterer flydende kølemiddel. Brug af vand eller andre flydende kølemidler kan føre til elektrisk stød.

• Tilbageslag er en pludselig reaktion, som skyldes, et at roterende indsatsværktøj (silibemaskine, silbebagskive, trådbørste osv.) har sat sig fast eller blokerer. Fastsættelse eller blokering fører til et pludseligt stop af det roterende indsatsværktøj. Derved accelereres et ukontrolleret el-værktøj mod indsatsværktøjets omdrejningsretning på blokeringsstedet. Siddler f.eks. en slibeskive fast eller blokerer i et emne, kan kanten på slibeskiven, der dykker ned i emnet, blive siddende, hvorved slibeskiven brækker af eller fører til et tilbageslag. Slibeskiven bevæger sig så hen imod eller væk fra betjeningspersonen, afhængigt af skivens drejeretning på blokeringsstedet. Derved kan slibeskiver også brække. Et tilbageslag skyldes forkert eller fejlbehæftet brug af el-værktøjet. Det kan forhandres ved at træffe egnede sikkerhedsforanstaltninger, der beskrives i det følgende.
  Hold godt fast i el-værktøjet og sørg for at både krop og arme befinder sig i en position, der kan klare tilbageslagskrafterne. Anvend altid ekstrahåndtaget, hvis et sådant findes, for at have så meget kontrol som muligt over tilbageslagskrafterne eller reaktionsmomenterne, når maskinen kører op i hastighed. Betjeningspersonen kan beherske tilbageslags- og reaktionskrafterne med egnede sikkerhedsforanstaltninger.
  Sørg for at din hånd aldrig kommer i nærheden af det roterende indsatsværktøj. Indsatsværktøjet kan bevæge sig hen over din hånd i forbindelse med et tilbageslag.
  ▶ Undgå at din krop befinder sig i det område, hvor el-værktøjet bevæger sig i forbindelse med et tilbage-slag. Tilbageslaget driver el-værktøjet i modsat retning af slibeskivens bevægelse på blokeringsstedet.
  Arbejd særlig forsigtig i områder som f.eks. hjørner, skarpe kanter osv. Det skal forhindres, at indsatsværktøjet slår tilbage fra emnet og sætter sig fast. Det roterende indsatsværktøj har tendens til at sætte sig fast, når det anvendes i hjørner, skarpe kanter, eller hvis det springer tilbage. Dette medfører, at man taber kontrollen eller tilbageslag.
  ▶ Brug ikke kædesavklinger eller tandede savklinger. Sådant indsatsværktøj fører hyppigt til tilbageslag, eller at man mister kontrollen over el-værktøjet.

100 | Dansk

Særlige sikkerhedsinstrukser til slibe- og skærearbejde

Brug udelukkende slibeskiver/slibestifter, der er godkendt til dit el-værktøj, og den beskyttelseskappe, der er beregnet til disse slibeskiver/slibestifter. Slibeski- ver/slibestifter, der ikke er beregnet til el-værktøjet, kan ikke beskyttes tilstrækkeligt og er usikre.
- Krøppede slibeskiver skal monteres, så deres slibeflade ikke rager ud over niveauet på beskyttelseshættens kant. En forkert monteret slibeskive, der rager ud over niveauet på beskyttelseshættens kant, kan ikke afskærmees tilstrækkeligt.
- Beskyttelseskappen skal være anbragt sikkert på el værktøjet og være indstillet på en sådan måde, at der opnås maks. sikkerhed, dvs. at den mindste del af slibeskiven peger åbent hen imod betjeningspersonen. Beskyttelseskappen er med til at beskytte betjeningspersonen mod brudstkyker, tilfældig kontakt med slibeskiven/slibestiften samt gnister, der kan sætte ild i tøjet.
- Slibeskiver/slibestifter må kun anvendes til de anbefalede formål. F.eks.: Slib aldrig med sidefladen på en skæreskive. Skæreskiver er bestemt til materialeafslibning med kanten på skiven. Udsættes disse slibeskiver/slibestifter for sidevendt kraftpåvirkning, kan de ødelægges.
Anvend altid ubeskadigede spændeflanger i den rigtige størrelse og form, der passer til den valgte slibeski-ve. Egnede flanger støtter slibeskiven og forringer således faren for brud på slibeskiven. Flanger til skæreskiver kan være forskellige fra flanger til andre slibeskiver.
Brug ikke slidte slibeskiver, der passer til større el-værktøj. Slibeskiver til større el-værktøj kan brække, da de ikke er egnet til de højere omdrejningstal, som småt el-værktøj arbejder med.

Yderligere særlige sikkerhedsinstrukser til skærearbejde

▶ Undgå at skæreskiven blokerer eller får for højt modtryk. Foretag ikke meget dybe snit. Overbelastes skæreskiven, øges skivens belastning og der er større tendens til, at skiven kan sætte sig i klemme eller blokere, hvilket igen kan føre til tilbageslag eller brud på slibeskiven/slibestiften.
▶ Undgå området for og bag ved den roterende skæreski-ve. Bevæger du skæreskiven i emnet væk fra Dig selv, kan el-værktøjets roterende skive slynges direkte ind mod Dig i tilfælde af et tilbageslag.
- Sidder skæreskiven i klemme eller afbryder du arbejdet, slukkes el-værktøjet og maskinen holdes roligt, til skiven er stoppet. Forsøg aldrig at trække skæreskiven ud af snittet, mens den roterer, da dette kan føre til et tilbageslag. Lokalisér og afhjælp fejlen.
Tænd ikke for el-værktøjet, så længe det befinder sig i emnet. Sørg for at skæreskiven når op på sit fulde omdrejningstal, før du forsigtigt fortsætter snittet. Ellers kan skiven sætte sig i klemme, springe ud af emnet eller forårsage et tilbageslag.
▶ Understøt plader eller store emner for at reducere risikoen for et tilbageslag som følge af en fastklemt skæreskive. Store plader kan bøje sig under deres egen vægt.

Emnet skal støttes på begge sider, både i nærheden af skæresnittet og ved kanten.

Vær særlig forsigtig ved „lommesnit“ i bestäende vægge eller andre områder, man ikke kan ses ind i. Den neddykkende skæreskive kan forårsage et tilbageslag, når der skæres i gas- eller vandledninger, elektriske ledninger eller andre genstande.

Særlige sikkerhedsinstrukser til sandpapirslibning

Anvend ikke overdimensioneret slibepapir, men læs og overhold fabrikantens forskrifter mht. slibepapirets størrelse. Slibepapirer, der rager ud over slibebagskiven, kan føre til kvæstelser eller blokering eller iturivning af slibepapirerne eller til tilbageslag.

Særlige sikkerhedsinstrukser i forbindelse med arbejde med trådbørster

▶ Vær opmærksom på, at trådbørsten også taber trådstykker under almindelig brug. Overbelast ikke trädene med et for stort tryk. Vækflyvende trådstykker kan meget hurtigt trænge ind under tyndt tøj og/eller huden.
Anbefales det at bruge en beskyttelseskappe, skal du forhindre, at beskyttelseskappe og trådbørste kan be-røre hinanden. Tallerken- og kopbørster kan øge deres diameter med tryk og centrifugalkraft.

Ekstra advarselshenvisinnger

Brug sikkerhedsbriller.

Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Beskadigelse af en vandledning kan føre til materiel skade.
Tag ikke fat i slibe- og skæreskiver, før de er afkølet. Skiverne bliver meget varme under arbejdet.
▶ Sikr emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden.
- Åben ikke akkuen. Fare for kortslutning.

Beskyt akkuen mod varme (f.eks. også mod varige solstråler, brand, vand og fugtighed). Fare for eksplosion.

▶ Beskadiges akkuen eller bruges den forkert, kan der si-ve dampe ud. Tilfør frisk luft og søg læge, hvis du føler dig utilpas. Dampene kan irritere luftvejene.
Anvend kun akkuen i forbindelse med dit Bosch produkt. Kun på denne måde beskyttes akkuen mod farlig overbelastning.
- Akkuen kan blive beskadiget af spidse genstande som f.eks. nåle eller skrueträkkere eller ekstern kraftpåvirkning. Der kan opstä indvendig kortslutning, så akkuen kan antændes, ryge, eksplodere eller overophedes.

Dansk | 101

Pas på! Når el-værktøjet anvendes med Bluetooth ^x , kan der opstå fejl i andre enheder og anlæg, fly og medicinsk udstyr (f.eks. pacemakere, høreapparater). Samtidig kan det ikke fuldstændig udelukkes, at der kan ske skade på mennesker og dyr i nærheden. Brug ikke el-værktøjet med Bluetooth ^x i nærheden af medicinsk udstyr, tankstationer, kemiske anlæg, områder med eksplosionsfare og i sprængningsområder. Brug ikke el-værktøjet med Bluetooth ^x i fly. Undgå at bruge værktøjet i umiddelbar nærhed af kroppen i længere tid ad gangen.

Bluetooth ^® -mærket og symbolerne (logoerne) er registrerede varemærker tilhørende Bluetooth SIG, Inc. Enhver brug af disse mærker/symboler, som Robert Bosch Power Tools GmbH foretager, sker under licens.

Beskrivelse af produkt og ydelse

Læs alle sikkerhedsinstrukser og anvisninger. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Klap venligst foldesiden med illustration af produktet ud og lad denne side være foldet ud, mens du læser betjeningsvejledningen.

Beregnet anvendelse

El-værktøjet er beregnet til at skære i, skrubbe og børste metal- og stenmaterialer uden brug af vand.

Til skæring i bundede slibemidler bruges en speciel beskyttelseskappe til skæring.

Sørg for tilstrækkelig støvopsugning, når der skæres i sten. Med tilladte slibeværktøjer kan el-værktøjet bruges til egnet sandpapirslibning.

Når Bluetooth® Low Energy Module GCY 30-4 er isat, kan el-værktøjets data og indstillinger overføres mellem el-værktøjet og en mobil modtageenhed via trådløs Bluetooth®-teknologi.

GWS 18V-125 PSC:

Lyset på el-værktøjet er beregnet til at oplyse el-værktøjets umiddelbare arbejdsområde og er ikke beregnet som rumbe- lysning i private hjem.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.

1 Sikkerhedsarm til beskyttelseskappe

2 Drejeretningspil på hus

3 Spindel-låsetaste

4 Brugerinterface (GWS 18V-125 PSC)

5 Start-stop-kontakt

6 Oplåsningsgreb til tænd/sluk-knap

7 Akku*

8 Akku-udløserknap*

9 Afdækning Bluetooth ^8 Low Energy-modul GCY 30-4

10 Ekstrahåndtag (isoleret gribeflade)

11 Slibespindel

16 Lynspændemøtrik SDS-elic* (M14)

17 Beskyttelseskappe til skæring ^A

18 Skæreskive*

19 Håndbeskyttelse*

20 Gummibagskive*

21 Slibeblad*

22 Rundmøtrik*

23 Kopbørste*

24 Taste til ladetilstandsindikator (GBA 18V...)

25 Akku-ladetilstandsindikator (GBA 18V...)*

26 Håndgreb (isoleret gribeflade)

27 Opsugningskappe til skæring med føringsslæder*

28 Diamant-skæreskive*

29 Akku-ladetilstandsindikator (brugerinterface)

30 Visning forvalgt hastighedstrin (brugerinterface)

31 Tast til hastighedsforvalg (brugerinterface)

32 Visning status el-værktøj (brugerinterface)

33 Visning overbelastningsbeskyttelse (brugerinterface)

34 Tast til ladetilstandsindikator

(GBA 18V 6.3Ah/ProCORE18V...)

35 Akku-ladetilstandsindikator

(GBA 18V 6.3Ah/ProCORE18V...)

36 LED-arbejdslampe (GWS 18V-125 PSC)

37 Diamantborekrone*

*Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.

Tekniske data

Vinkelsliber GWS 18V-125 PC GWS 18V-125 PSC

Typenummer

3 601 JG3 E.. 3 601 JG3 F..

* afhængigt af den anvendte akku

** begrænset effekt ved temperaturer <0 °C

A) De mobile terminaler skal være kompatible med Bluetooth®-Low-Energy-enheder (version 4.1) og understøtte Generic Access Profile (GAP).

B) Rækkevidden kan variere kraftigt, afhængigt af de ydre betingelser, herunder det anvendte modtagerudstyr. Inden for lukkede rum og gennem metalliske barrierer (f.eks. vægge, reoler, kufferter osv.) kan Bluetooth®-rækkevidden være væsentligt mindre.

Bosch Power Tools 1 609 92A 47G | (15.11.17)

102 | Dansk

Vinkelsliber		GWS 18V-125 PC	GWS 18V-125 PSC
Nominel spænding V= 18 18
Nominelt omdrejningstal	min ^-1	9000 9000
Omdrejningstal, ubelastet	min ^-1	-4500 - 9000
Max. slibeskivediameter	mm 125 125
Slibespindelgevind		M 14 M 14
Max. gevindlængde for slibespindlen	mm 22 22
Tilbageslagsfrakobling		●	●
Elektrisk beskyttelse mod genindkobling		●	●
Indstilling af omdrejningstal		- ●
Vægt svarer til EPTA-Procedure 01:2014
- med vibrationsdæmpende ekstrahåndtag	kg	2,6 - 2,8*	2,6 - 2,8
- med standard-ekstrahåndtag	kg	2,4 - 2,6*	2,4 - 2,6
Tilladt omgivelsestemperatur
- v e d o p l a d n i n g	°C	0...+45	0...+45
- v e d d'og øtbevaring	°C	-20...+50	-20...+50
Anbefalede batterier GBA 18V...			GBA 18V...
		GBA 18V... W	GBA 18V... W
		ProCORE18V...	ProCORE18V...
Anbefalede ladere		AL 18..	AL 18..
		GAL3680	GAL3680
Anbefalede ladere til induktive akkuer		GAL 18... W	GAL 18... W
Dataoverførsel
Bluetooth®		Bluetooth® 4.2(Low Energy) ^A)	Bluetooth® 4.2(Low Energy) ^A)
Signalafstand		8 s	8 s
Signalrækkevidde		maksimal 30 m ^B)	maksimal 30 m ^B)

* afhængigt af den anvendte akku
" begrænset effekt ved temperaturer <0 °C
A) De mobile terminaler skal være kompatible med Bluetooth*-Low-Energy-enheder (version 4.1) og understøtte Generic Access Profile (GAP).
B) Rækkevidden kan variere kraftigt, afnængigt af de ydre betingelser, herunder det anvendte modtagerudstyr. Inden for lukkede rum og gennem me-
talliske barrierer (f.eks. vægge, reoler, kufferter osv.) kan Bluetooth®-rækkevidden være væsentligt mindre.

Støj-/vibrationsinformation

		GWS 18V-125 PC	GWS 18V-125 PSC
		3 601 JG3 E..	3 601 JG3 F..
Støjemissionsværdier bestemt iht. EN 60745-2-3.
Værktøjets A-vurderede lydtrykniveau er typisk
Lydtrykniveau	dB(A)	79	79
Lydeffektniveau	dB(A)	90	90
Usikkerhed K	dB	3	3
Brug høreværn!
Samlede vibrationsværdier a_h (vektorsum for tre retninger) og usikkerhed K beregnet iht. EN 60745-2-3:
Overfladeslibning (skrubning):
a_h	m/s ^2	5,0	5,0
K	m/s ^2	1,5	1,5
Slibning med slibeblad:
a_h	m/s ^2	3,5	3,5
K	m/s ^2	1,5	1,5

1 609 92A 47G | (15.11.17) Bosch Power Tools

Dansk | 103

Det svingningsniveau, der er angivet i nærværende instruktioner, er blevet målt iht. en standardiseret måleproces i EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelastningen.

Det angivede svingningsniveau repræsenterer de væsentlige anvendelser af el-værktajet. Hvis el-værktajet dog anvendes til andre formål, med forskellige tilbehørsdele, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet.

Til en nøjagtig vurdering af swingningsbelastningen bør der også tages højde for de tider, ihvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af swingningsbelastningen i hele arbeidstidsrummet.

Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb.

Montering

Isætning af Bluetooth® Low Energy Module GCY 30-4

Bemærk: Ved el-værktøj GWS 18V-125 PC fås Bluetooth® Low Energy Module GCY 30-4 som tilbehør; ved el-værktøj GWS 18V-125 PSC medfølger det.

Du ka finde flere oplysninger om Bluetooth® Low Energy Module GCY 30-4 i den tilhørende brugsanvisning.

Opladning af akku

Brug kun de ladeaggregater, der findes på tilbehørssiden. Kun disse ladeaggregater er afstemt i forhold til den Li-ion-akku, der bruges på dit el værktøj.

Bemærk: Akkuen er til dels oplades ved udleveringen. For at sikre at akkuen fungerer 100 % oplades akkuen helt før første ibrugtagning.

Li-ion-akkuen kan oplades til enhver tid, uden at levetiden forkortes. En afbrydelse af opladningen beskadiger ikke akkuen. Li-ion-akkuen er beskyttet mod afladning med „Electronic Cell Protection (ECP)“. Er akkuen afladet, slukkes el-værktøjet med en beskyttelseskontakt: Indsatsværktøjet bevæger sig ikke mere.

- Tryk ikke videre på start-stop-kontakten efter automatisk slukning af el-værktøjet. Akkuen kan blive beskadiget.

Læs og overhold henvisningerne mhr. bortskaffelse.

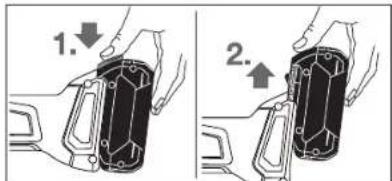

Akku tages ud

Akkuen 7 har to läsetrin, der forhindrer, at akkuen falder ud, hvis man skulle komme til at trykke på akku-udløserknappen 8 ved et tilfælde. Så længe akkuen sidder i el-værktøjet, holdes den i position af en fjeder.

Akkuen tages ud 7 ved at trykke på udløsertasten 8 og trække akkuen forud ud af el-værktøjet. Undgå brug af vold.

Akku-ladetilstandsindikator (Batteritype GBA 18V...) (se Fig. A)

De tre grønne LED-lamper på akku-ladetilstandsindikatoren 25 viser akkuens ladetilstand 7. Af sikkerhedstekniske grunde kan ladetilstanden kun kontrolleres, när el-værktøjet står stille.

Tryk på tasten 24 for at få vist ladetilstanden. Dette er også muligt, när akkuen er taget af 7.

LED Kapacitet

Konstant lys 3 x grøn ≥2/3

Konstant lys 2 x grøn ≥1/3

Konstant lys 1 x grøn < 1/3

Blinklys 1 x grøn Reserve

Lyser der ikke nogen LED, når der trykkes på tasten 24, er akkuen defekt og skal skiftes.

Bemærk: Akkuens ladetilstand vises også på brugerinterfacet 4 (se afsnit „Brugerinterface“).

Akku-ladetilstandsindikator

(Akku-type GBA 18V 6.3Ah/ProCORE18V...) (se Fig. B)

De fem grønne lysdioder på akku-ladetilstandsindikatoren 35viser akkuens ladetilstand. Af sikkerhedsgrunde er det kun muligt at forespørge om ladetilstanden, når el-værktøjet er standset.

Tryk på tasten 34 for at få vist ladetilstanden. Dette er også muligt, när akkuen er taget af.

LED Kapacitet

Konstant lys 5 x grøn >80 - 100 %

Konstant lys 4 x grøn >60 - ≤80%

Konstant lys 3 x grøn >40 - ≤60%

Konstant lys 2 x grøn >20 - ≤40%

Konstant lys 1 x grøn >0 - ≤ 20 %

Blinklys 1 x grøn 0 %

Hvis ingen lysdioder lyser efter tryk på tasten 34, er akkuen defekt og skal udskiftes.

Bemærk: Akkuens ladetilstand vises også på brugerinterfacet 4 (se afsnit „Brugerinterface“).

Montering af beskyttelsesanordninger

Tag akkuen ud af el-værktøjet, før der arbejdes på el-værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbeva-

104 | Dansk

ring. Utilsigtet aktivering af start-stop-kontakten er forbundet med kvæstelsesfare.

Bemærk: Opstår brud på slibeskiven under arbejdet eller beskadiges holdeanordningerne på beskyttelsesskærm/på el-værktøjet, skal el-værktøjet omgående sendes til et autoriseret værksted, adresser se afsnit „Kundeservice og brugerrådgivning“.

Læg beskyttelseskappen 12 på holderen på el-værktøjet, til beskyttelseskappens kodeknaster stemmer overens med holderen. Tryk og hold herunder frigøringsarmen 1.

Tryk beskyttelseskappen 12 på spindelhalsen, til kanten på beskyttelseskappen sidder på el-værktøjets flange, og drej beskyttelseskappen, til den går hørbart i indgreb.

Tilpas beskytteleskappens position 12 i forhold til arbejdets krav.

Tryk sikkerhedsarmen 1 opad og drej beskyttelseskappen 12 i den ønskede position.

• Indstil beskyttelseskappen 12 altid på en sådan måde, at alle 3 røde knaster på sikkerhedsarmen 1 griber ind i de tilsvarende udsparinger på beskyttelseskappen 12.
• Indstil beskyttelseskappen 12 på en sådan måde, at brugeren ikke udsættes for gnistregn.
  Beskyttelseskappen 12 må kun drejes i forbindelse med en aktivering af sikkerhedsarmen 1! Ellers skal el-værktøjet tages ud af brug og sendes til et autoriseret serviceværksted.

Bemærk: Kodeläsene på beskyttelseskappen 12 sikrer, at el-værktøjet kun kan forsynes med en beskyttelseskappe, som passer til el-værktøjet.

Beskyttelseskappe til skæring

▶ Brug altid beskyttelseskappen, när der skal skæres i bundede slibemidler 17.
▶ Sørg for tilstrækkelig støvopsugning, när der skæres i sten.

Beskyttelseskappen til skæring 17 monteres lige som beskyttelseskappen til slibning 12.

Opsugningskappe til skæring med føringsslæde

Opsugningskappe til skæring med føringsslæde 27 monteres lige som beskyttelseskappen til slibning 12.

Ekstrahåndtag

Brug altid el-værktøjet med ekstrahåndtaget 10.

Skru ekstrahåndtaget 10 ind i gearhovedet på højre eller venstre side afhængigt af, hvilket arbejde, de skal udføres.

Vibrationsdæmpende ekstrahåndtag

Vibration Control

Det vibrationsdæmpende ekstrahåndgreb gør det muligt at udføre et behageligt og sikkert arbejde med et lavt vibrationsniveau.

▶ Udfør ikke ændringer på ekstrahåndtaget.

Brug ikke et beskadiget ekstrahändtag.

Håndbeskyttelse

Montér til arbejde med gummibagskiven 20 eller kopbørsten/skivebørsten/lamelslibeskiven altid håndbeskyttelsen 19.

Fastgør håndbeskyttelsen 19 med ekstrahåndtaget 10.

Montering af slibeværktøj

Tag akkuen ud af el-værktøjet, før der arbejdes på el-værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbevaring. Utilsigtet aktivering af start-stop-kontakten er forbundet med kvæstelsesfare.

Tag ikke fat i slibe- og skæreskiver, før de er afkølet. Skiverne bliver meget varme under arbejdet.

Rengør slibespindlen 11 og alle dele, der skal monteres. Tryk til fastspænding og løsning af slibeværktøjet på spindellåsetasten 3 for at justere slibespindlen.

Aktivér kun spindellåsetasten, när slibespindlen står stille. Ellers kan el-værktøjet blive beskadiget.

Slibe-/skæreskive

Overhold målene på slibeværktøjet. Huldiameteren skal pas- se til holdeflangen. Brug hverken adaptere eller reduktions- stykker.

Bruges diamant-skæreskiver, skal man være opmærksom på, at drejeretningspilen på diamant-skæreskiven og el-værktøjets drejeretning stemmer overens (se drejeretningspil på gearhoved).

Monteringens rækkefølge ses på den grafiske side.

Slibe-/skæreskiven fastgøres ved at åbne spændemøtrikken 15 og spænde den igen med tapnøglen, se afsnit „Hurtigspændemøtrik“.

Sørg for, at slibeværktøjet sidder forsvarligt fast, så det ikke skrues af spindlen under el-værktøjets udløb.

Når slibeværktøjet er monteret, kontrolleres det for korrekt montering og at det kan bevæges frit, før elværktøjet tændes. Sørg for, at slibeværktøjet ikke rager imod beskyttelsesskærmen eller andre dele.

Holdeflangen 13 er forsynet med en kunststofdel (O-ring) i midterkanten. Mangler O-ringen eller er den beskadiget, skal holdeflangen 13 ubetinget erstattes, før arbejdet fortsættes.

Dansk | 105

Lamelslibeskive

- Montér altid håndbeskyttelsen 19 til arbejde med lamelslibeskiven.

Gummi-slibeskive

- Montér altid håndbeskyttelsen 19 til arbejde med gummibagskiven 20.

Monteringens rækkefølge ses på den grafiske side. Skru den runde møtrik 22 på og spænd den med tapnøglen.

Kopbørste/skivebørste

- Montér til arbejde med kopbørsten eller skivebørsten altid håndbeskyttelsen 19.

Monteringens rækkefølge ses på den grafiske side. Kopbørsten/skivebørsten skal kunne skrues så meget på slibespindlen, at den ligger fast på slibespindelflangen for enden af slibespindelgevindet. Spænd kopbørsten/skivebørsten fast med en gaffelnøgle.

Lynspændemøtrik (SDS)-clic

Til nemt slibeværktøjsskift uden brug af yderligere værktøj kan du bruge lynspændemøtrikken 16 i stedet for spændemøtrikken 15.

• Lynspændemøtrikken 16 må kun bruges til slibe- eller skæreskiver.
  ▶ Brug kun en korrekt, ubeskadiget lynspændemøtrik 16.
  Sørg under påskruningen for, at tekstsiden på lynspændemøtrikken 16 ikke peger hen imod slibeskiven; pilen skal pege hen på indeksmærket 38.

Tryk på spindel-läsetasten 3 for at justere slibespindlen. Lynspændemøtrikken spændes ved at dreje slibeskiven kraftigt mod højre.

En korrekt fastgjort, ubeska- diget lynspændemøtrik løs- nes ved at dreje fingerringen mod venstre.

Løsne aldrig en fastsidden- de lynspændemøtrik med en tang, men derimod med tapnøglen. Anbring tapnøg- len som vist på billedet.

Tilladt slibeværktøj

Det er muligt at benytte alt det slibeværktøj, der er nævnt i denne brugsanvisning.
Det tilladte omdrejningstal [min ^-1 ] eller omfangshastigheden [m/s] for det benyttede slibeværktøj skal mindst svare til angivelserne i tabellen.
Læs og overhold derfor det tilladte omdrejningstal eller omfangshastigheden på slibeværktøjets etiket.

max.

[mm]

Dbd[min

[mm]

^1 [m/s]

125 7 22,2 9000 80

125--900080

75 30 M 14 9000 45

82 - M 14 9000 80

Drejning af gearhoved (GWS 18V-125 PC)

Tag akkuen ud af el-værktøjet, før der arbejdes på el-værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbevaring. Utilsigtet aktivering af start-stop-kontakten er forbundet med kvæstelsesfare.

Du kandreje gearhovedet i skridt på 90°. Dette gør det muligt at bringe startstop-kontakten i en bedre håndteringsposition i forbindelse med udførelse af særligt arbejde (f.eks. til venstrehåndede). Drej de 4 skruer helt ud. Sving gearhovedet forsigtigt i den nye position og uden at huset tages af. Drei igen de 4 skruer fast.

Støv-/spånudsugning

Støv fra materialer som f.eks. blyholdig maling, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Berøring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som

Bosch Power Tools 1 609 92A 47G | (15.11.17)

kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk.

- Sørg for god udluftning af arbejdspladsen.

- Det anbefales at bære åndeværn med filterklasse P2. Overhold forskrifterne, der gælder i dit land vedr. de mate rialer, der skal bearbejdes.

▶ Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv.

Brug

Ibrugtagning

Isæt akku

Skub den ladede akku 7 ind i el-værktøjets fod forfra, til akku-en er sikkert läst.

Tænd/sluk

For at tage el-værktøjet i drift skal du skubbe oplåsningsgrebet 6 fremad og derefter trykke tænd/sluk-knappen 5 opad.

El-værktøjet slukkes ved at slippe start-stop-kontakten 5. For at spare på energien bør du kun lænde for el-værktøjet, når du bruger det.

- Kontrollér slibeværktøjet, før det tages i brug. Slibeværktøjet skal være korrekt monteret og skal kunne rotere frit. Gennemfør en prøvekørsel i mindst 1 minut uden belastning. Brug ikke beskadiget, ikke rundt eller vibrerende slibeværktøj. Beskadiget slibeværktøj kan revne og føre til kvæstelser.

Tilbageslagsfrakobling

Ved et pludseligt tilbageslag af el-værktøjet, f.eks. blokering ved overskæring, afbrydes motorens strømtilførsel elektronisk. Herunder blinker LED-arbejdslampen 36 hvidt, og statusvisningen 32 blinker rødt.

Til ibrugtagning igen stilles start-stop-kontakten 5 i den frakoblede position, og el-værktøjet tændes igen.

Elektrisk beskyttelse mod genindkobling

Elektrisk beskyttelse mod genindkobling forhindrer en ukontrolleret start af el-værktøjet efter afbrydelse af strømtilførslen.

Ved aktiveret genstartsbeskyttelse blinker statusvisningen 32 rødt.

Til ibrugtagning igen stilles start-stop-kontakten 5 i den frakoblede position, og el-værktøjet tændes igen.

Brugerinterface (se Fig. D)

Brugerinterfacet 4 tjener til hastighedsforvalg samt til til-

standsvisning for el-værktøjet.

Indstilling af omdrejningstal (GWS 18V-125 PSC)

Med tasten til hastighedsforvalg 31 kan du også forvælge det nødvendige omdrejningstal under drift.

Angivelserne i efterfølgende tabel er anbefalede værdier.

Materiale	Anvendelse	Indsatsværktøj			Trin hastighedsforvalg		GWS 18V-125 PSC [min ^-1 ]
Metal	Børste, fjerne rust Kopbørste 1		4		5		0	0
Specialstål	Slibe Fiberskive 2	6		0		0
Metal	Skrubslibe Slibeskive 3		9		0		0
Metal	Gennemskære Skæreskive				3		9	0
Sten	Gennemskære	Diamantskæreskive og føringsslæde (skæring af sten er kun tilladt med føringsslæde)					9	0

De angivne værdier for hastighedstrin er vejledende værdier.

Den tilladte hastighed for indsatsværktøjet skal være mindst lige så høj som den max. hastighed, der er angivet på el-værktøjet. Tilbehør, der drejer hurtigere end tilladt, kan blive ødelagt eller flyve omkring.

1 609 92A 47G | (15.11.17) Bosch Power Tools

0 0 0

Dansk|107

Tilstandsindikatorer

Akku-ladetilstandsindikator(brugerinterface) 29	Betydning/årsag Løsning
grøn Akku opladet
gul	Akku næsten tom Skift/oplad akku snart
rød	Akku er tom Skift/oplad akku
Visning overbelastningsbeskyttelse(brugerinterface) 33	Betydning/årsag Løsning
gul	Kritisk temperatur er nået (motor, elektronik, akku)	Lad el-værktøj køre i tomgang og køle af
rød	El-værktøj er overophedet og slår fra	Lad el-værktøj køle af

Visning status el-værktøj (brugerinterface) 32	Betydning/årsag Løsning
grøn	Status OK -
gul	Kritisk temperatur er nået eller akku næsten tom	Lad el-værktøj køre i tomgang og køle af, eller skift/oplad akku snart
rødt lysende	El-værktøj er overophedet eller akku tom	Lad el-værktøj køle af, eller skift/oplad akku
rødt blinkende	Tilbageslagsfrakobling eller gen-startsbeskyttelsen er udløst	Sluk el-værktøjet og tænd igen
blå blinkende El-værktøj er forbundet med mobil terminal, eller indstillinger overføres		-

I forbindelse med Bluetooth® Low Energy Module GCY 30-4 kan du benytte følgende Connectivity funktioner til el værktø jet:

• Registrering og personalisering
• Statuskontrol, udlæsning af adverselsmeddelelser
• Generelle oplysninger og indstillinger
• Administration

Du ka finde flere oplysninger om Bluetooth® Low Energy Module GCY 30-4 i den tilhørende brugsanvisning.

Arbejdsvejledning

• El-værktøjet med isat Bluetooth® Low Energy Module GCY 30-4 er udstyret med et trådløst interface. Der kan være lokale driftsbegrænsninger i f.eks.fly eller på sygehuse.
  ▶ Vær forsigtig, når der skal slidses i bærende vægge, se afsnit „Statiske forskrifter“.
• Spænd emnet, hvis det ikke ligger sikkert vha. sin egenvægt.
  Belast ikke el-værktøjet så meget, at det standser.
  Lad el-værktøjet køre i tomgang i et par minutter efter stærk belastning, så indsatsværktøjet kan køle af.
  Tag ikke fat i slibe- og skæreskiver, før de er afkølet. Skiverne bliver meget varme under arbejdet.
  El-værktøjet må ikke benyttes med en skærestander.

Hvis el-værktøjet lades op med elektrostatisk energi, afbrydes el-værktøjet af den indbyggede elektronik.

For at tage el-værktøjet i drift skal du skubbe oplåsningsgrebet 6 fremad og derefter trykke tænd/sluk-knappen 5 opad.

Skrubslibning

▶ Anvend aldrig skæreskiver til skrubslibning.

Med en arbejdsvinkel på 30° til 40° fås det bedste arbejdsresultat i forbindelse med skrubslibning. Bevæg el-værktøjet frem og tilbage med jævnt tryk. Derved bliver emnet ikke for varmt, misfarvning undgås, og el-værktøjet efterlader ingen riller på emnet.

Lamelslibeskive

Lamelslibeskiven (tilbehør) kan også benyttes til at bearbejde bølgede overflader og profiler.

Lamelslibeskiver har en væsentlig længere levetid, lavere støjniveau og lavere slibetemperaturer end almindelige slibe-skiver.

Skæring i metal

▶ Brug altid beskyttelseskappen, när der skal skæres i bundede slibemidler 17.

Gennemskæring skal gennemføres med jævn fremføring, der passer til det materiale, der skal bearbejdes. Udsæt ikke skæ reskiven for tryk, sørg for, at den hverken kommer i klemme eller oscillerer.

Forsøg ikke at bremse udløbende skæreskiver ved at trykke mod dem i siden.

108 | Dansk

El-værktøjet skal altid føres i modløbet. Ellers er der fare for, at det trykkes ukontrolleret ud af snittet.

Profiler og firkantede rør skal helst skæres over på det sted, hvor tvær-snittet er mindst.

Skæring i sten (se Fig. C)

▶ Sørg for tilstrækkelig støvopsugning, när der skæres i sten.
▶ Brug beskyttelsesmaske.
- El-værktøjet må kun benyttes til tørskæring/tørslibning.

Der bør altid anvendes en diamant-skæreskive til skæring i sten.

Bruges opsugningskappen til skæring med føringsslæde 27 skal støvsugeren være godkendt til at opsuge stenslov. Bosch tilbyder egnede støvsugere.

Tænd for el-værktøjet og anbring den forreste del af føringsslaeden på emnet. Skub el-værktøjet frem med jævn fremføring, der passer til det materiale, der skal bearbejdes.

Når der skæres i meget härde materialer som f.eks. beton med et stort kieseindhold, kan diamantskæreskiven blive for varm og derved beskadiges. En gnistkrans, der løber med diamantskæreskiven, er et tydeligt tegn herpå.

Afbryd i dette tilfælde skærearbejdet og lad diamant-skæreskiven afkøle i tomgang ved max. omdrejningstal i kort tid, så den kan afkøle.

Et mærkbart langsommere arbejdsskridt og en gnistkrans er legn på, at diamant-skæreskiven er uskarp. Denne slibes igen ved at køre den i porøst materiale (f.eks. kalksten) i korte bevægelser.

Statiske forskrifter

Slidser i bærende vægge skal overholde bestemmelserne i standarden DIN 1053 del 1 eller specielle krav, som gælder i det enkelte land.

Disse forskrifter skal ubetinget overholdes. Spørg den an- svarlige statiker, arkitekt eller byggeledelse til råds, før arbej- det påbegyndes.

Henvisninger til optimal håndtering af akkuen

Beskyt akkuen mod fugtighed og vand.

Opbevar kun akkuen i et temperaturområde mellem -20 °C og 50 °C. Opbevar ikke akkuen i bilen f.eks. om sommeren. Rengør akkuens ventilationsåbninger en gang imellem med en blød, ren og tør pensel.

Når driftstiden pr. opladning forkortes væsentligt, er det tegn på, at akkuerne er slidt op og skal udskiftes.

Læs og overhold henvisningerne mhr. bortskaffelse.

Tag akkuen ud af el-værktøjet, før der arbejdes på el-værktøjet (f.eks. vedligeholdelse, værktojsskift osv.) samt før det transporteres og lægges til opbevaring. Utiligtet aktivering af start-stop-kontakten er forbundet med kvæstelsesfare.
El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde.

Opbevar og behandle tilbehøret omhyggeligt.

Kundeservice og brugerrådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosions-tegninger og informationer om reservedele findes også under:

www.bosch-pt.com

Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør. Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Dansk

Bosch Service Center
Telegrafvej 3
2750 Ballerup
På www.bosch-pt.dk kan der online bestilles reservedele eller oprettes en reparations ordre.
Tlf. Service Center: 44898855
Fax: [phone]
E-Mail: [e-mail]

Transport

De indeholdte Li-lon-akkuer overholder bestemmelserne om farligt gods. Akkuerne kan transporteres af brugeren på offentlig vej uden yderligere pålæg.

Ved forsendelse gennem tredjemand (f.eks.: lufttransport eller spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsekspert, før forsendelsesstykket forberedes.

Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne kontakter og indpak akkuen på en sådan måde, at den ikke kan bevæge sig i emballagen.

Følg venligst også eventuelle, videreførende, nationale forskrifter.

Svenska|109

Bortskaffelse

El-værktøj, akku, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke el-værktøj og akkuer/batterier ud sam- men med det almindelige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU skal kasseret elektroværktøj og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.

Akkuer/batterier:

Li-Ion:

Læs og overhold henvisningerne i afsnit „Transport“, side 108.

Ret til ændringer forbeholdes.

Svenska

Säkerhetsanvisningar

"Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

Tekniske data

ikke videre på på-/av-bryteren. Batteriet kan ta skade.

Ikke bruk et skadet ekstrahåndtak.

Håndbeskyttelse

- Til arbeid med gummislipetallerkenen 20 eller koppbørsten/skivebørsten/lamellskiven må du alltid montere håndbeskyttelsen 19.

Fest håndbeskyttelsen 19 med ekstrahåndtaket 10.

- Til arbeid med gummislipetallerkenen 20 må du alltid montere håndbeskyttelsen 19.

▶ Hurtigläsen 16 må kun brukes til slipe- eller kappeski- ver.
▶ Bruk kun en feilfri, uskadet hurtiglås 16.
Ved påskruing må du passe på at skriftsiden til hurtigläsen 16 ikke peker mot slipeskiven; pilen må peke mot indeksmerket 38.

Batteriet må kun lagres i et temperaturområde på -20 °C til 50 °C. Ikke la batteriet f.eks. ligge i bilen om sommeren.

En vesentlig kortere driftstid etter oppladingen er et tegn på at batteriet er oppbrukt og må skiftes ut.

Tilbehøret må lagres og behandles med omhu.
