GWS 18V125 PC - Smerigliatrice angolare BOSCH - Manuale utente e istruzioni gratuiti

Marca	Bosch
Modello	GWS 18V-125 PC
Categoria	Smerigliatrice angolare senza fili
Tensione nominale	18 V
Velocità di rotazione nominale	9000 giri/min
Diametro max. della mola	125 mm
Filettatura del mandrino	M14
Peso (secondo EPTA)	2,4 - 2,8 kg (in base a batteria e impugnatura)
Alimentazione	Batteria agli ioni di litio 18 V (consigliata GBA 18V... o ProCORE18V...)
Caricabatterie consigliati	AL 18.., GAL3680
Protezione	Arresto in caso di contraccolpo, Protezione contro l'avviamento accidentale
Interruttore a grilletto	Interruttore di accensione/spegnimento con leva di sblocco
Blocco mandrino	Sì, per cambio accessori
Connettività	Compatibile modulo Bluetooth® Low Energy GCY 30-4 (opzionale)
Intervallo di temperatura (funzionamento)	da 0 a +45 °C
Intervallo di temperatura (stoccaggio)	da -20 a +50 °C
Utilizzi	Levigatura, taglio, carteggiatura, spazzolatura di metalli e pietre
Manutenzione	Pulire le fessure di ventilazione con un pennello morbido; rimuovere la batteria prima di qualsiasi manutenzione
Ricambi	Disponibili su www.bosch-pt.com
Accessori inclusi	Impugnatura aggiuntiva, cappuccio di protezione per levigatura, chiave a perni, dado di serraggio
Garanzia	Consultare il servizio post-vendita Bosch

Domande frequenti - GWS 18V125 PC BOSCH

Come cambiare il disco di levigatura?

Prima di qualsiasi cambio, rimuovere la batteria dall'utensile. Premere il dispositivo di blocco del mandrino per bloccare l'albero. Allentare il dado di serraggio con la chiave a perni. Sostituire il disco, quindi riavvitare saldamente il dado. Verificare che il disco giri liberamente prima dell'uso.

Quale tipo di batteria utilizzare?

Utilizzare esclusivamente batterie Bosch agli ioni di litio 18 V delle serie GBA 18V... o ProCORE18V.... I caricabatterie consigliati sono i modelli AL 18.. e GAL3680. Non utilizzare mai batterie non compatibili.

Come attivare la protezione contro gli avviamenti accidentali?

La protezione contro gli avviamenti accidentali è automatica. Se l'alimentazione viene interrotta (es. cambio batteria), l'utensile non riparte da solo. Per riattivarlo, portare l'interruttore di accensione/spegnimento in posizione di arresto, quindi riaccendere.

Cosa fare in caso di surriscaldamento dell'utensile?

Se l'utensile si ferma a causa di un surriscaldamento, l'indicatore di sovraccarico diventa rosso. Lasciare raffreddare l'utensile all'aria aperta, facendolo funzionare a vuoto per alcuni minuti se necessario. Ridurre il carico di lavoro per evitare recidive.

Come pulire la smerigliatrice angolare?

Prima di qualsiasi pulizia, rimuovere la batteria. Pulire regolarmente le fessure di ventilazione con un pennello morbido e asciutto. Non utilizzare acqua né solventi. Conservare l'utensile in un luogo asciutto e pulito.

Posso utilizzare questa smerigliatrice con un supporto per taglio?

No, l'uso di un supporto per taglio non è consentito per questo modello. L'utensile deve essere tenuto a mano con l'impugnatura aggiuntiva.

Come collegare il modulo Bluetooth?

Il modello GWS 18V-125 PC è compatibile con il modulo Bluetooth® Low Energy GCY 30-4 (venduto separatamente). Per installarlo, rimuovere il coperchio (9) e inserire il modulo. Seguire le istruzioni del modulo per l'abbinamento con il terminale mobile.

Quali accessori di taglio posso utilizzare?

È possibile utilizzare dischi per levigare e tagliare di diametro massimo 125 mm, con foro adatto alla flangia (M14). Utilizzare anche piastre di carteggiatura, spazzole metalliche e piastre lamellari, a condizione di montare la protezione adeguata.

Come regolare la velocità di rotazione?

Il modello GWS 18V-125 PC non offre la preselezione della velocità. La velocità nominale è fissa a 9000 giri/min. Per una velocità variabile, scegliere il modello GWS 18V-125 PSC.

Dove trovare ricambi?

I ricambi sono disponibili sul sito www.bosch-pt.com o presso il servizio post-vendita Bosch. Per gli ordini, munirsi del numero articolo a 10 cifre riportato sulla targhetta.

MANUALE UTENTE GWS 18V125 PC BOSCH

it Istruzioni originali

nl Corspronkelijke

gebruiksaanwijzing

da Original brugsanvisning

sv Bruksamvisning i original

no Original driftsinstruks

fi Alkuperäiset ohicet

▶ Colóquese una mascarilla antipolvo.

Avvertenze generali di pericolo per elettroutensili

AVVERTENZA Leggere tutte le avvertenze di pericolo e le istruzioni operative. In

caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

Sicurezza della postazione di lavoro

• Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti.
  Evitare d'impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.
• Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.

Sicurezza elettrica

La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.
- Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica.
Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l'elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche.
Qualora si voglia usare l'elettroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.

Qualora non fosse possibile evitare di utilizzare l'elet-troutensile in ambiente umido, utilizzare un interruttore di sicurezza. L'uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.

Sicurezza delle persone

È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettrousile durante le operazioni di lavoro. Non utilizzare mai l'elettrousile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'elettrousile può essere causa di gravi incidenti.
Indossare sempre equipaggiamento protettivo individuale nonché occhiali protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di incidenti.
Evitare l'accensione involontaria dell'elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'elet-troutensile sia spento. Tenendo il dito sopra l'interruttore mentre si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
▶ Prima di accendere l'elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti.
Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate.
Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento.
In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

Trattamento accurato ed uso corretto degli elettroutensili

Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l'elettroutensile esplicitamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione.
Non utilizzare mai elettroutensili con interruttori difet- tosi. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere aggiustato.

72 | Italiano

Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione involontariamente.
- Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l'elettroutensile a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza.
Eseguire la manutenzione dell'elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell'elettroutensile stesso. Prima di iniziare l'impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente.
Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno frequentemente e sono più facili da condurre.
Utilizzare l'elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

Trattamento ed utilizzo appropriato di utensili dotati di batterie ricaricabili

Caricare la batteria ricaricabile solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di batteria sussiste pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile.
▶ Avere cura d'impiegare negli elettroutensili solo ed esclusivamente batterie ricaricabili esplicitamente previste. L'uso di batterie ricaricabili di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d'incendi.
Non avvicinare batterie non utilizzate a fermagli, monete, chiavi, chiodi, viti e neppure ad altri piccoli oggetti metallici che potrebbero provocare un cavallottamento dei contatti. Un eventuale corto circuito tra i contatti dell'accumulatore potrà dare origine a bruciature o ad incendi.
In caso d'impiego errato si provoca il pericolo di fuoriuscita di liquido dalla batteria ricaricabile. Evitarne assolutamente il contatto. In caso di contatto accidentale, sciacquare accuratamente con acqua. Rivolgersi immediatamente al medico, qualora il liquido dovesse entrare in contatto con gli occhi. Il liquido fuoriuscito dalla batteria ricaricabile potrà causare irritazioni cutanee o ustioni.

Assistenza

Fare riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell'elettroutensile.

Indicazioni di sicurezza per levigatrici angolari

Istruzioni di sicurezza generali per lavori di levigatura, levigatura con carta vetrata, lavori con spazzole metalliche e troncatura

▶ Questo elettroutensile è previsto per essere utilizzato come levigatrice, levigatrice per carta a vetro, spazzola metallica e troncatrice. Attenersi a tutte le avvertenze di pericolo, istruzioni, rappresentazioni e dati che si ricevono con l'elettroutensile. In caso di mancata osservanza delle seguenti istruzioni vi è il pericolo di provocare una scossa elettrica, di sviluppare incendi e/o di provocare seri incidenti.
▶ Questo elettroutensile non è adatto per operazioni di lucidatura. Utilizzando l'elettroutensile per applicazioni non esplicitamente previste per lo stesso, si vengono a sviluppare situazioni pericolose e si provocano incidenti.
Non utilizzare nessun accessorio che la casa costruttrice non abbia esplicitamente previsto e raccomandato per questo elettroutensile. Il semplice fatto che un accessorio possa essere fissato al Vostro elettroutensile non è una garanzia per un impiego sicuro.
Il numero di giri ammesso dell'accessorio impiegato deve essere almeno tanto alto quanto il numero massimo di giri riportato sull'elettroutensile. Un accessorio che gira più rapidamente di quanto consentito può rompersi in vari pezzi e venir lanciato intorno.
▶ Il diametro esterno e lo spessore dell'accessorio montato devono corrispondere ai dati delle dimensioni dell'elettroutensile in dotazione. In caso di utilizzo di portautensili e di accessori di dimensioni sbagliate non sarà possibile schermarli oppure controllarli a sufficienza.
- Accessori con filetto riportato devono essere adatti in modo preciso alla filettatura dell'alberino. Negli accessori che vengono montati tramite flangia, il diametro del foro dell'accessorio deve corrispondere al diametro di alloggiamento della flangia. Accessori che non vengono fissati in modo preciso all'elettroutensile non ruotano in modo uniforme, vibrano molto forte e possono provocare la perdita del controllo.
Non utilizzare mai portautensili od accessori danneggiati. Prima di ogni utilizzo controllare i portautensili e gli accessori ed accertarsi che sui dischi abrasivi non vi siano scheggiature o crepature, che il platorello non sia soggetto ad incrinatione, creature o forte usura e che le spazzole metalliche non abbiano fili metallici allentati oppure rotti. Se l'elettroutensile oppure l'accessorio impiegato dovesse sfuggire dalla mano e cadere, accertarsi che questo non abbia subito nessun danno oppure utilizzare un accessorio intatto. Una volta controllato e montato il portautensili o accessorio, far funzionare l'elettroutensile per la durata di un minuto con il numero massimo di giri avendo cura di tenersi

Italiano | 73

lontani e di impedire anche ad altre persone presenti di avvicinarsi al portautensili o accessorio in rotazione. Nella maggior parte dei casi i portautensili o accessori danneggiati si rompono nel corso di questo periodo di prova.

Indossare abbigliamento di protezione. A seconda dell'applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, guanti di protezione oppure un grembiule speciale in grado di proteggervi da piccole particelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l'applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l'udito.
Avere cura di evitare che altre persone possano avvicinarsi alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbigliamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti possono volar via oppure provocare incidenti anche al di fuori della zona diretta di lavoro.
Qualora venissero effettuati lavori durante i quali l'accessorio potrebbe venire a contatto con cavi elettrici nascosti, utilizzare l'apparecchio solamente per le superfici isolate dell'impugnatura. Il contatto con un cavo sotto tensione può mettere sotto tensione anche parti metalliche dell'apparecchio, causando una scossa elettrica.
- Mai poggiare l'elettroutensile prima che il portautensili o l'accessorio impiegato non si sia fermato completamente. L'utensile in rotazione può entrare in contatto con la superficie di appoggio facendoVi perdere il controllo sulla macchina pneumatica.
Mai trasportare l'elettroutensile mentre questo dovesse essere ancora in funzione. Attraverso un contatto casuale l'utensile in rotazione potrebbe fare presa sugli indumenti oppure sui capelli dell'operatore e potrebbe arrivare a ferire seriamente il corpo dell'operatore.
▶ Pulire regolarmente le feritoie di ventilazione dell'elet-troutensile in dotazione. Il ventilatore del motore attira polvere nella carcassa ed una forte raccolta di polvere di metallo può provocare pericoli di origine elettrica.
Non utilizzare mai l'elettroutensile nelle vicinanze di materiali inflammabili. Le scintille possono far prendere fuoco questi materiali.
Non utilizzare mai accessori che richiedano refrigeranti liquidi. L'utilizzo di acqua o di altri liquidi refrigeranti può provocare una scossa di corrente elettrica.

Contraccolpo e relative avvertenze di pericolo

Un contraccolpo è l'improvvisa reazione in seguito ad ag ganciamento oppure blocco di accessorio in rotazione come può essere un disco abrasivo, platorello, spazzola metallica ecc.. Agganciandosi oppure bloccandosi il portautensili o accessorio provoca un arresto improvviso della rotazione dello stesso. In questo caso l'operatore non

è più in grado di controllare l'elettroutensile ed al punto di blocco si provoca un rimbalzo dello stesso che avviene nella direzione opposta a quella della rotazione del portautensili o dell'accessorio.

Se p. es, un disco abrasivo resta agganciato o bloccato nel pezzo in lavorazione, il bordo del disco abrasivo che si abbassa nel pezzo in lavorazione può rimanere impigliato provocando in questo modo una rottura oppure un contraccolpo del disco abrasivo. Il disco abrasivo si avvicina o si allontana dall'operatore a seconda della direzione di rotazione che ha nel momento in cui si blocca. In tali situazioni è possibile che le mole abrasive possano anche rompersi.

Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto dell'elettroutensile. Esso può essere evitato soltanto prendendo misure adatte di sicurezza come dalla descrizione che segue.

Tenere sempre ben saldo l'elettroutensile e portare il proprio corpo e le proprie braccia in una posizione che Vi permetta di compensare le forze di contraccolpo. Se disponibile, utilizzare sempre l'impugnatura supplementare in modo da poter avere sempre il maggior controllo possibile su forze di contraccolpi oppure momenti di reazione che si sviluppano durante la fase in cui la macchina raggiunge il regime di pieno carico. Prendendo appropriate misure di precauzione l'operatore può essere in grado di tenere sotto controllo le forze di contraccolpo e quelle di reazione a scatti.
Mai avvicinare la propria mano alla zona degli utensili in rotazione. Nel corso dell'azione di contraccolpo il portautensili o accessorio potrebbe passare sulla Vostra mano.
Evitare di avvicinarsi con il proprio corpo alla zona in cui l'elettroutensile viene mosso in caso di un contraccolpo. Un contraccolpo provoca uno spostamento improvviso dell'elettroutensile che si sviluppa nella direzione opposta a quella della rotazione della mola abrasiva al punto di blocco.
▶ Operare con particolare attenzione in prossimità di spigoli, spigoli taglienti ecc.. Avere cura di impedire che portautensili o accessori possano rimbalzare dal pezzo in lavorazione oppure possano rimanervi bloccati. L'utensile in rotazione ha la tendenza a rimanere bloccato in angoli, spigoli taglienti oppure in caso di rimbalzo. Ciò provoca una perdita del controllo oppure un contraccolpo.
Non utilizzare seghe a catena e neppure lame dentellate. Questo tipo di accessori provocano spesso un contraccolpo oppure la perdita del controllo sull'elettroutensile.

Particolari avvertenze di pericolo per operazioni di levigatura e di troncatura

Utilizzare esclusivamente utensili abrasivi che siano esplicitamente ammessi per l'elettroutensile in dotazione e sempre in combinazione con la cuffia di protezione prevista per ogni utensile abrasivo. Utensili abrasivi che non sono previsti per l'elettroutensile non possono essere sufficientemente schermati e sono insicuri.

74| Italiano

Dischi abrasivi piegati a gomito devono essere montati in modo tale che la loro superficie abrasiva non sporga oltre il piano del bordo della cuffia di protezione. Un disco abrasivo montato in modo non corretto che sporge dal piano del bordo della cuffia di protezione non può essere schermato sufficientemente.
La cuffia di protezione deve essere applicata in modo sicuro all'elettrousile e deve essere regolata in modo tale da poter garantire il massimo possibile di sicurezza, questo significa che la parte dell'utensile abrasivo rivolta verso l'operatore, deve essere ridotta al minimo possibile. La cuffia di protezione protegge l'operatore da frammenti, da contatto accidentale con l'utensile abrasivo nonché da scintille che possono far prendere fuoco ai vestiti.
Utensili abrasivi possono essere utilizzati esclusivamente per le possibilità applicative esplicitamente raccomandate. P. es.: Mai eseguire lavori di levigatura con la superficie laterale di un disco abrasivo da taglio diritto. Mole abrasive da taglio diritto sono previste per l'asportazione di materiale con il bordo del disco. Esercitando dei carichi laterali su questi utensili abrasivi vi è il pericolo di romperli.
Per la mola abrasiva selezionata, utilizzare sempre flange di serraggio che siano in perfetto stato e che siano della corretta dimensione e forma. Flange adatte hanno una funzione di corretto supporto della mola abrasiva riducendo il più possibile il pericolo di una rottura della mola abrasiva. È possibile che vi sia una differenza tra flange per mole abrasive da taglio diritto e flange per mole abrasive di altro tipo.
Non utilizzare mai mole abrasive usurate previste per elettroutensili più grandi. Mole abrasive previste per elettroutensili più grandi non sono concepite per le maggiori velocità di elettroutensili più piccoli e possono rompersi.

Ulteriori avvertenze di pericolo specifiche per lavori di troncatura

Evitare di far bloccare il disco abrasivo da taglio diritto oppure di esercitare una pressione troppo alta. Non eseguire tagli eccessivamente profondi. Sottoponendo la mola da taglio diritto a carico eccessivo se ne aumenta la sollecitazione e la si rende maggiormente soggetta ad angolature improprie o a blocchi venendo così a creare il pericolo di contraccolpo oppure di rottura dell'utensile abrasivo.
Evitare di avvicinarsi alla zona anteriore o posteriore al disco abrasivo da taglio in rotazione. Quando l'operatore manovra la mola da taglio diritto nel pezzo in lavorazione in direzione opposta a quella della propria persona, può capitare che in caso di un contraccolpo il disco in rotazione faccia rimbalzare con violenza l'elettrousile verso l'operatore.
Qualora il disco abrasivo da taglio diritto dovesse incepparsi oppure si dovesse interrompere il lavoro, spegnere l'elettroutensile e tenerlo fermo fino a quando il disco si sarà fermato completamente. Non tentare mai di estrarre il disco abrasivo dal taglio in esecuzione per-

ché si potrebbe provocare un contraccolpo. Rilevare ed eliminare la causa per il blocco.

Mai rimettere l'elettroutensile in funzione fintanto che esso si trovi ancora nel pezzo in lavorazione. Prima di continuare ad eseguire il taglio procedendo con la dovuta attenzione, attendere che il disco abrasivo da taglio diritto abbia raggiunto la massima velocità. In caso contrario è possibile che il disco resti agganciato, sbalzi dal pezzo in lavorazione oppure provochi un contraccolpo.
Dotare di un supporto adatto pannelli oppure pezzi in lavorazione di dimensioni maggiori in modo da ridurre il rischio di un contraccolpo dovuto ad un disco abrasivo da taglio diritto che rimane bloccato. Pezzi in lavorazione di dimensioni maggiori possono piegarsi sotto l'effetto del proprio peso. Provedere a munire il pezzo in lavorazione di supporti adatti al caso specifico sia nelle vicinanze del taglio di troncatura che in quelle del bordo.
▶ Operare con particolare attenzione in caso di «tagli dal centro» da eseguire in pareti già esistenti oppure in altre parti non visibili. Il disco abrasivo da taglio diritto che inizia il taglio sul materiale può provocare un contraccolpo se dovesse arrivare a troncare condutture del gas o dell'acqua, linee elettriche oppure oggetti di altro tipo.

Avvertenze di pericolo specifiche per lavori di levigatura con carta vetro

Non utilizzare mai fogli abrasivi troppo grandi ma attenersi alle indicazioni del rispettivo produttore relative alle dimensioni dei fogli abrasivi. Fogli abrasivi che dovessero sporgere oltre il platorello possono provocare incidenti oppure blocchi, strappi dei fogli abrasivi oppure contraccolpi.

Avvertenze di pericolo specifiche per lavori con spazzole metalliche

Tenere presente che la spazzola metallica perde pezzi di fil di ferro anche durante il comune impiego. Non sottoporre i fili metallici a carico troppo elevato esercitando una pressione troppo alta. Pezzi di fil di ferro espulsi in aria possono penetrare molto facilmente attraverso indumenti sottili e/o la pelle.
Impiegando una cuffia di protezione si impedisce che la cuffia di protezione e la spazzola metallica possano toccarsi. I diametri delle spazzole a disco e delle spazzola a tazza possono essere aumentati attraverso forze di pressione e tramite l'azione di forze centrifugali.

Ulteriori avvertenze di pericolo

Indossare degli occhiali di protezione.

Al fine di rilevare linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice. Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può creare il peri

Italiano | 75

colo di esplosioni. Penetrando una tubazione dell'acqua si provocano seri danni materiali.

Non toccare mole abrasive da sgrosso e taglio prima che le stesse si siano raffreddate. Durante il lavoro le mole diventano bollenti.
- Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.
▶ Non aprire la batteria. Vi è il pericolo di un corto circuito.

Proteggere la batteria ricaricabile dal calore, p. es. anche dall'irradiamento solare continuo, dal fuoco, dall'acqua e dall'umidità. Esiste pericolo di esplosione.

In caso di difetto e di uso improprio della batteria ricaricabile vi è il pericolo di una fuoriuscita di vapori. Far entrare aria fresca e farsi visitare da un medico in caso di disturbi. I vapori possono irritare le vie respiratorie.
Utilizzare la batteria ricaricabile esclusivamente insieme al prodotto Bosch. Solo in questo modo la batteria ricaricabile viene protetta da sovraccarico pericoloso.
Se si usano oggetti appuntiti, come ad es. chiodi o un cacciavite, oppure se si esercita forza dall'esterno, la batteria ricaricabile può danneggiarsi. Può verificarsi un cortocircuito interno e la batteria può incendiarsi, emettere fumo, esplodere o surriscaldarsi.
Cautela! L'utilizzo dell'elettrousile con sistema Bluetooth ^® può causare disturbi ad altri apparecchi ed impianti, a velivoli e ad apparecchiature medicali (ad esempio pacemaker o apparecchi acustici). Non si possono altresì escludere lesioni a persone e ad animali nelle immediate vicinanze. Non utilizzare l'elettrousile con sistema Bluetooth ^® in prossimità di apparecchiature medicali, stazioni di rifornimento, impianti chimici, aree soggette a rischio di esplosione e aree di brillamento. Non utilizzare l'elettrousile con sistema Bluetooth ^® all'interno di velivoli. Evitare l'impiego prolongato nelle immediate vicinanze del corpo.

Il wordmark Bluetooth ^® , così come i simboli grafici (loghi), sono marchi di fabbrica registrati e sono di proprietà della Bluetooth SIG, Inc. Qualsivoglia utilizzo di questi wordmark/loghi da parte di Robert Bosch Power Tools GmbH avviene sotto specifica licenza.

Descrizione del prodotto e caratteristiche

Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Si prega di aprire la pagina ribaltabile su cui si trova raffigurata schematicamente la macchina e lasciarla aperta mentre si legge il manuale delle Istruzioni per l'uso.

Uso conforme alle norme

L'elettroutensile è ideale per la troncatura, la sgrossatura e la spazzolatura di materiali metallici e materiali pietrosi senza l'impiego di acqua.

Per la troncatura con abrasivo combinato deve essere impiegata una cuffia di protezione speciale per la troncatura. Durante la troncatura in materiali pietrosi è necessario provvedere ad una sufficiente aspirazione della polvere. Con utensili abrasivi ammessi l'elettroutensile può essere utilizzato per la levigatura con carta vetrata.

Dati e impostazioni relativi all'elettroutensile possono essere trasmessi, con il sistema Bluetooth® Low Energy Module GCY 30-4 attivo, tramite tecnologia radio Bluetooth® tra l'elettroutensile ed un terminale mobile.

GWS 18V-125 PSC

L'illuminazione di questo elettroutensile è concepita per illuminare l'area di lavoro dell'elettroutensile stesso e non è adatta per illuminare l'ambiente domestico,

Componenti illustrati

La numerazione dei componenti illustrati si riferisce all'illustrazione dell'elettroutensile che si trova sulla pagina con la rappresentazione grafica.

1 Levetta di sblocco per cuffia di protezione
2 Freccia del senso di rotazione sulla carcassa
3 Tasto di bloccaggio dell'alberino
4 Interfaccia utente (GWS 18V-125 PSC)
5 Interruttore di avvio/arresto
6 Leva di sbloccaggio interruttore di accensione/spegnimento
7 Batteria ricaricabile*
8 Tasto di sbloccaggio della batteria ricaricabile*
9 Copertura modulo Bluetooth® Low Energy Module GCY 30-4

10 Impugnatura supplementare (superficie di presa isolata)

11 Filettatura alberino

12 Cuffia di protezione per la levigatura

13 Flangia con anello O

14 Mola

15 Dado di serraggio

16 Dado di serraggio rapido SDS4)elic

17 Cuffia di protezione per la troncatura*

18 Mola da taglio*

19 Protezione mano*

20 Platorello in gomma*

21 Foglio abrasivo*

22 Dado cilindrico*

23 Spazzola a tazza*

24 Tasto per indicatore dello stato di carica (GBA 18V...)

25 Indicatore dello stato di carica della batteria (GBA 18V...)

26 Impugnatura (superficie di presa isolata)

27 Cuffia di aspirazione per la troncatura con slitta di guida*

28 Mola da taglio diamantata*

76| Italiano

29 Indicatore livello di carica della batteria (interfaccia utente)
30 Indicatore livello di preselezione del numero di giri (interfaccia utente)
31 Tasto per la preselezione del numero di giri (interfaccia utente)
32 Indicatore di stato elettroutensile (interfaccia utente)
33 Indicatore protezione contro il sovraccarico (interfaccia utente)

34 Tasto indicatore del livello di carica della batteria (GBA 18V 6.3Ah/ProCORE18V...)

35 Indicatore del livello di carica della batteria (GBA 18V 6.3Ah/ProCORE18V...)

36 Luce di funzionamento a LED (GWS 18V-125 PSC)

37 Corona diamantata*

'L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contenuto nel nostro programma accessori.

Dati tecnici

Levigatrice angolare GWS 18V-125 PC GWS 18V-125 PSC

Codice prodotto		3 601 JG3 E.. 3 601 JG3 F..
Tensione nominale	V= 18 18
Numero giri nominale	min ^1	9000 9000
Numero di giri a vuoto	min ^1	-4500 -9000
max. diametro della mola abrasiva	mm 125 125
Filettatura dell'alberino portamola		M 14 M 14
max. lunghezza filettatura dell'alberino portamola	mm 22 22
Disinserimento del contraccolpo		●	●
Protezione contro un riavviamento involontario		●	●
Preselezione del numero di giri		- ●
Peso in funzione della EPTA-Procedure 01:2014
- con impugnatura supplementare antivibrazioni	kg	2,6 - 2,8*	2,6 - 2,8*
- con impugnatura supplementare standard	kg	2,4 - 2,6*	2,4 - 2,6*
Temperatura ambiente consentita
- durante la carica	°C	0... +45	0... +45
- durante il funzionamento** e per lo stoccaggio	°C	-20... +50	-20... +50
Batterie raccomandate		GBA 18V...	GBA 18V...
		GBA 18V... W	GBA 18V... W
		ProCORE18V...	ProCORE18V...
Caricabatteria raccomandati		AL 18..	AL 18..
		GAL3680	GAL3680
Caricabatteria consigliati per le batterie a induzione		GAL 18... W	GAL 18... W
Trasmissione dati
Sistema Bluetooth®		Bluetooth® 4.2 (Low Energy) ^A)	Bluetooth® 4.2 (Low Energy) ^A)
Distanza del segnale		8 s	8 s
Raggio d'azione del segnale		massimo 30 m ^[1]	massimo 30 m ^[2]

* in funzione della batteria ricaricabile utilizzata
** prestazioni limitate in presenza di temperature <0 °C
A) I dispositivi mobili dovranno essere compatibili con dispositivi Bluetooth* Low Energy (versione 4.1) e dovranno supportare il Generic Access Profile (GAP).
B) In base alle condizioni esterne, incluso il tipo di ricevitore utilizzato, il raggio d'azione può variare notevolmente. All'interno di ambienti chiusi e in presenza di barriere metalliche (ad es. pareti, scaffali, valigie, ecc.), il raggio d'azione del segnale Bluetooth® può risultare molto inferiore.

Italiano | 77

Informazioni sulla rumorosità e sulla vibrazione

	GWS 18V-125 PC GWS 18V-125 PSC
	3 601 JG3 E.. 3 601 JG3 F..
Valori di emissione acustica rilevati conformemente a EN 60745-2-3.
Il livello di rumore stimato A dell'apparecchio ammonta normalmente a
Livello di pressione acustica	dB(A)	79	79
Livello di potenza sonora	dB(A)	90	90
Incertezza della misura K	dB	3	3
Usare la protezione acustica!
Valori complessivi di oscillazione a_h (somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformemente alla norma EN 60745-2-3:
Levigatura della superficie (sgrossatura):
a_h	m/s ^2	5,0	5,0
K	m/s ^2	1,5	1,5
Levigatura con foglio abrasivo:
a_h	m/s ^2	3,5	3,5
K	m/s ^2	1,5	1,5

Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 60745 e può essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni.

Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'elettroutensile. Qualora l'elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori e utensili da innesto differenti oppure con manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo.

Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l'apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Questo può ridurre chiaramente la sollecitazione da vibrazioni per l'intero periodo operativo.

Adottare misure di sicurezza supplementari per la protezione dell'operatore dall'effetto delle vibrazioni come p.es.: manutenzione dell'elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro.

Montaggio

Inserire il sistema Bluetooth ^® Low Energy Module GCY 30-4

Nota bene: Per gli elettroutensili GWS 18V-125 PC il sistema Bluetooth® Low Energy Module GCY 30-4 è disponibile in qualità di accessorio; per gli elettroutensili GWS 18V-125 PSC viene fornito in dotazione.

Per informazioni in merito al sistema Bluetooth® Low Energy Module GCY 30-4 leggere le relative istruzioni d'uso.

Caricare la batteria

▶ Utilizzare esclusivamente stazioni di ricarica per batterie riportate sulla pagina con gli accessori. Soltanto queste stazioni di ricarica per batterie sono adattate alle batterie in ioni di litio utilizzate nell'elettroutensile in dotazione.

Nota bene: La batteria ricaricabile viene fornita parzialmente carica. Per garantire l'intera potenza della batteria ricaricabile, prima del primo impiego ricaricare completamente la batteria ricaricabile nella stazione di ricarica.

La batteria ricaricabile a ioni di litio può essere ricaricata in qualsiasi momento senza ridurne la durata. Un'interruzione dell'operazione di ricarica non danneggia la batteria ricaricabile.

La batteria ricaricabile agli ioni di litio è protetta dalla «Electronic Cell Protection (ECP)» contro lo scaricamento completo. In caso di batteria scarica l'elettroutensile si spegne attraverso un interruttore automatico: Il portautensile od accessorio non si muove più.

Dopo la disattivazione automatica dell'elettroutensile non continuare a premere l'interruttore di avvio/arresto. La batteria ricaricabile potrebbe subire dei danni.

Si prega di attenersi alle indicazioni relative allo smaltimento.

Rimozione della batteria ricaricabile

La batteria ricaricabile 7 è dotata di due inserti di bloccaggio che devono impedire la caduta della batteria ricaricabile in caso di pressione accidentale del tasto di sbloccaggio della batteria ricaricabile 8. Fintanto che la batteria ricaricabile è inserita nell'elettroutensile, la stessa è tenuta in posizione tramite una molla.

78| Italiano

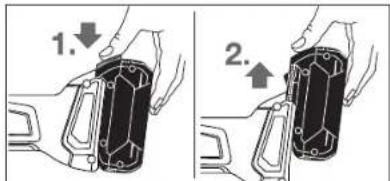

Per la rimozione della batteria ricaricabile 7 premere il tasto di sbloccaggio 8 e togliere la batteria dall'elettroutensile tirandola in avanti. Durante questa operazione non sforzare.

Indicatore dello stato di carica della batteria (Tipo di batteria GBA 18V...) (vedi figura A)

I tre LED verdi dell'indicatore dello stato di carica della batteria 25 indicano lo stato di carica della batteria ricaricabile 7. Per ragioni di sicurezza l'interrogazione dello stato di carica è possibile esclusivamente ad elettroutensile spento.

Premere il tasto 24 per visualizzare lo stato di carica. Questo è possibile anche con batteria ricaricabile 7 rimossa.

LED Autonomia

Luce continua 3 x verde ≥2/3

Luce continua 2 x verde ≥1/3

Luce continua 1 x verde < 1/3

Luce lampeggiante 1 x verde Riserva

Se dopo aver premuto il tasto 24 non vi è alcun LED illuminato, la batteria ricaricabile è difettosa e deve essere sostituita.

Nota bene: Il livello di carica della batteria viene anche visu lizzato sull'interfaccia utente 4 (vedi paragrafo «Interfaccia utente»).

Indicatore dello stato di carica della batteria (Tipo di batteria GBA 18V 6.3Ah/ProCORE18V...) (vedi figura B)

I cinque LED verdi dell'indicatore di carica della batteria 35 mostrano il livello di carica della batteria. Per motivi di sicurezza è possibile verificare il livello di carica esclusivamente ad elettroutensile termo.

Premere il tasto 34 per visualizzare il livello di carica. Questo è possibile anche quando la batteria è stata rimossa.

LED Autonomia

Luce fissa verde (5x)	>80 - 100 %
Luce fissa verde (4x)	>60 - ≤80 %
Luce continua 3 x verde	>40 - ≤60 %
Luce continua 2 x verde	>20 - ≤40 %
Luce continua 1 x verde	>0 - ≤20 %
Luce lampeggiante 1 x verde	0 %

Qualora non si illumini alcun LED dopo aver premuto il lasto 34 ciò significa che la batteria è difettosa e deve essere sostituita.

Nota bene: Il livello di carica della batteria viene anche visualizzato sull'interfaccia utente 4 (vedi paragrafo «Interfaccia utente»).

Montaggio del dispositivo di protezione

Prima di effettuare lavori all'elettroutensile (p. es. lavori di manutenzione, cambio d'utensile, ecc.), nonché in caso di trasporto e di conservazione dello stesso, avere sempre cura di estrarne sempre la batteria ricaricabile. In caso d'azionamento accidentale dell'interruttore di avvio/di arresto sussisterà il pericolo di incidenti.

Nota bene: Dopo una rottura della mola abrasiva durante il funzionamento oppure in caso di danneggiamento dei dispositivi di alloggiamento sulla cuffia di protezione/sull'elettroutensile, l'elettroutensile deve essere inviato immediatamente al Servizio Assistenza Clienti, per quanto riguarda gli indirizzi vedi il paragrafo «Assistenza clienti e consulenza impieghi».

Cuffia di protezione per la levigatura

Applicare la cuffia di protezione 12 nell'alloggiamento dell'elettrotensile in modo che le camme codificatrici della cuffia coincidano con l'alloggiamento. A questo scopo tenere premuta la leva di sbloccaggio 1.

Premere la cuffia di protezione

12 sul collare alberino fino a quando il collare della cuffia di protezione arriva a poggiare alla flangia dell'elettroutensile e ruotare la cuffia di protezione fino a farla innestare percettibilmente in posizione.

Adattare la posizione della cuffia di protezione 12 alle esigenze dell'operazione in corso. Spingere a tal fine la levetta di sblocco 1 verso l'alto e ruotare la cuffia di protezione 12 sulla posizione richiesta.

Regolare sempre la cuffia di protezione 12 in modo tale che tutte e 3 le camme rosse della levetta di sblocco 1 facciano presa nelle relative rientranze della cuffia di protezione 12.
▶ Regolare la cuffia di protezione 12 in modo tale da impedire che si abbia una scia di scintille in direzione dell'operatore.

La cuffia di protezione 12 deve poter essere girata soltanto attivando la levetta di sblocco 1! In caso contrario evitare assolutamente di continuare ad utilizzare l'elettroutensile e consegnarlo al Centro di Assistenza Clienti.

Nota bene: Le camme codificatrici applicate alla cuffia di protezione 12 assicurano che all'elettroutensile possa essere montata soltanto una cuffia di protezione adatta.

Cuffia di protezione per la troncatura

Durante la troncatura con abrasivo combinato utilizzare sempre la cuffia di protezione per la troncatura 17.

Durante la troncatura in materiali pietrosi è necessario provvedere ad una sufficiente aspirazione della polvere.

La cuffia di protezione per la troncatura 17 viene montata come la cuffia di protezione per la levigatura 12.

Italiano | 79

Cuffia di aspirazione per la troncatura con slitta di guida

La cuffia di aspirazione per la troncatura con slitta di guida 27

viene montata come la cuffia di protezione per la levigatura 12.

Impugnatura supplementare

- Utilizzare il Vostro elettroutensile soltanto con l'impu-gnatura supplementare 10.

A seconda della posizione di lavoro che si preferisce, avvitare l'impugnatura supplementare 10 a destra oppure a sinistra della testata ingranaggi.

Impugnatura supplementare antivibrazioni

Vibration Control

L'impugnatura supplementare antivibrazioni permette di lavorare a vibrazione ridotta e quindi di lavorare in modo più piacevole e sicuro.

▶ Non eseguire mai nessuna modifica all'impugnatura supplementare.

Non continuare mai ad utilizzare un'impugnatura supple- mentare danneggiata.

Protezione mano

In caso di lavori con il platorello in gomma 20 oppure con la spazzola a tazza/spazzola piatta (a fili intreccia-ti)/disco lamellare, montare sempre la protezione per le mani 19.

Fissare la protezione per le mani 19 servendosi dell'impugna tura supplementare 10.

Montaggio degli utensili abrasivi

Prima di effettuare lavori all'elettroutensile (p. es. lavori di manutenzione, cambio d'utensile, ecc.), nonché in caso di trasporto e di conservazione dello stesso, avere sempre cura di estrarne sempre la batteria ricaricabile. In caso d'azionamento accidentale dell'interruttore di avvio/di arresto sussisterà il pericolo di incidenti.

Non toccare mole abrasive da sgrosso e taglio prima che le stesse si siano raffreddate. Durante il lavoro le mole diventano bollenti.

Pulire la filettatura alberino 11 e tutti i componenti da montare.

Per bloccare in posizione e sbloccare gli utensili abrasivi, pre- mere il tasto di bloccaggio dell'alberino 3 per bloccare l'albe- rino.

- Azionare il tasto di bloccaggio dell'alberino solo ed esclusivamente quando l'alberino è fermo. In caso contrario l'elettroutensile potrebbe subire dei danni.

Mola abrasiva da sgrosso e taglio

Tenere sempre in considerazione le dimensioni degli utensili abrasivi. Il diametro del foro deve corrispondere perfetta-mente e senza gioco alla flangia. Non utilizzare mai né riduzioni né adattatori.

Utilizzando mole da taglio diamantate, accertarsi che la freccia indicante il senso di rotazione applicata sulla mola da taglio diamantata corrisponda al senso di rotazione dell'elettro-

utensile (vedere freccia indicante il senso di rotazione applicata sulla testata ingranaggi).

La sequenza del montaggio è riportata sulla pagina con la rappresentazione grafica.

Per il fissaggio della mola abrasiva da sgrosso e taglio avvitare il dado di serraggio 15 e stringerlo con la chiave a forcella, vedere paragrafo «Dado di serraggio rapido».

Accertarsi che l'utensile di levigatura sia fissato saldamente, per evitare che si sviti dall'alberino durante il funzionamento dell'elettroutensile.

Dopo il montaggio dell'utensile abrasivo verificare prima dell'accessione, se l'utensile abrasivo è montato in modo corretto e può essere girato senza impedimenti. Assicurarsi che l'utensile abrasivo non venga a contatto con la cuffia di protezione o altre parti.

Nella flangia di supporto 13 è applicato intorno al collare di centraggio un elemento di plastica (o-ring). Se l'o-ring manca oppure è danneggiato, la flangia di supporto 13 deve essere assolutamente sostituita prima di proseguire con l'uso.

Disco lamellare

▶ Per lavori con il disco lamellare montare sempre la protezione mano 19.

Platorello in gomma

▶ Per lavori con il platorello in gomma 20 montare sempre la protezione mano 19.

La sequenza del montaggio è riportata sulla pagina con la rappresentazione grafica.

Avvitare il dado cilindrico 22 e stringerlo utilizzando la chiave a forcella.

Spazzola a tazza/spazzola piatta (a fili intrecciati)

Per lavori con la spazzola a tazza oppure la spazzola piatta (a fili intrecciati) montare sempre la protezione mano 19.

La sequenza del montaggio è riportata sulla pagina con la rappresentazione grafica.

La spazzola a tazza/spazzola piatta deve poter essere avvitata sulla filettatura alberino in modo da aderire perfettamente alla flangia del mandrino portamola alla fine dell'attacco alberino filettato. Stringere bene la spazzola a tazza/spazzola piatta (a fili intrecciati) utilizzando una chiave fissa.

Dado a serraggio rapido (SDS)-clic

Per una sostituzione veloce dell'utensile abrasivo senza l'im-piego di ulteriori attrezzi, al posto del dado di serraggio 15 è possibile utilizzare il dado di serraggio rapido 16.

Il dado di serraggio rapido 16 può essere utilizzato soltanto per mole abrasive da sgrosso e taglio.

▶ Utilizzare esclusivamente dadi di serraggio rapido 16 intatti ed in perfetto stato.

80|Italiano

Avvitandolo, accertarsi che la parte su cui si trovano le scritte del dado di serraggio rapido 16 non indichi verso il disco abrasivo; la freccia deve indicare verso la marcatura di posizionamento 38.

Premere il tasto di arresto alberino 3 in modo da bloccare l'alberino. Per stringere forte il dado di serraggio rapido, ruotare la mola abrasiva con forza in senso orario.

Un dado di serraggio rapido intatto ed avvitato a regola d'arte può essere sbloccato manualmente girando in senso antiorario l'anello zigrinato. Non cercare mai di sbloccare un dado di serraggio rapi do con una tenaglia ma utilizzare una chiave a forcella. Applicare la chiave a forcella come indicato nell'illustrazione.

Utensili abrasivi ammessi

Possono essere utilizzati tutti gli utensili abrasivi riportati nelle presenti Istruzioni per l'uso.

La velocità ammessa [min^-1] oppure la velocità perimetrale [m/s] degli utensili abrasivi utilizzati devono corrispondere al minimo ai valori riportati nella tabella che segue.

Per questo motivo, tenere in considerazione il numero di giri consentito oppure la velocità periferica riportata sull'etichetta dell'utensile abrasivo.

125 7 22,2 9000 80

125--900080

75 30 M14900045

82-M14 900080

Rotazione della testata ingranaggi (GWS 18V-125 PC)

Prima di effettuare lavori all'elettroutensile (p. es. lavori di manutenzione, cambio d'utensile, ecc.), nonché in caso di trasporto e di conservazione dello stesso, avere sempre cura di estrarne sempre la batteria ricaricabile. In caso d'azionamento accidentale dell'interruttore di avvio/di arresto sussisterà il pericolo di incidenti.

È possibile ruotare la testata ingranaggi in segmenti di 90°. In questo modo l'interruttore di avvio/arresto può essere posizionato, per casi operativi particolari, in una posizione di maneggio più favorevole, p. es. per mancini.

Estrarre completamente le 4 viti. Operando con at-

tenzione e senza toglierla dalla cassa ruotare la testata ingranaggi sulla nuova posizione. Stringere di nuovo bene le 4 viti.

Aspirazione polvere/aspirazione trucioli

Polveri e materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell'operatore oppure delle persone che si trovano nelle vicinanze.

Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato.

- Provvedere per una buona aerazione del posto di lavoro.

- Si consiglia di portare una mascherina protettiva con classe di filtraggio P2.

Osservare le norme in vigore nel Vostro paese per i materiali da lavorare.

▶ Evitare accumuli di polvere sul posto di lavoro. Le polveri si possono incendiare facilmente.

Italiano | 81

Uso

Messa in funzione

Applicazione della batteria ricaricabile

Inserire la batteria caricata 7 dal davanti nel piede dell'elettro- utensile fino allo scatto in posizione.

Accendere/spegnere

Per mettere in funzione l'elettroutensile, spingere la leva di sbloccaggio 6 in avanti, dopodiché spingere l'interruttore di accensione/spegnimento 5 verso l'alto.

Per spegnere l'elettroutensile rilasciare di nuovo l'interrutto-re di avvio/arresto 5.

Per risparmiare energia accendere l'elettroutensile solo se lo stesso viene utilizzato.

- Prima di utilizzarli, controllare lo stato degli utensili abrasivi. L'utensile abrasivo deve essere montato perfettamente e deve poter ruotare liberamente. Eseguire

una prova di funzionamento per almeno 1 minuto e senza sottoporre a carico. Non utilizzare mai utensili abrasivi difettosi, ovalizzati oppure che vibrano. Utensili abrasivi difettosi possono andare in pezzi e creare il pericolo di incidenti.

Disinserimento del contraccolpo

In caso di contraccolpo improvviso dell'elettroutensile, ad es. a causa di un bloccaggio durante il taglio, l'alimentazione di corrente al motore viene interrotta elet- tronicamente.

La luce di funzionamento a LED 36 lampeggia di colore bianco e l'indicatore di stato 32 di colore rosso.

Per la ripresa dell'esercizio rimettere l'interruttore di avvio/arresto 5 sulla posizione di spento e riaccendere l'elettro-utensile.

Protezione contro un riavviamento involontario

La protezione contro un riavviamento involontario ha la funzione di impedire che l'elettroutensile possa mettersi in movimento in maniera non controllata in seguito ad un'interruzione dell'alimentazione della corrente.

Con la protezione contro il riavvio accidentale attivata, l'indicatore di stato 32 lampeggia di colore rosso.

Per la ripresa dell'esercizio rimettere l'interruttore di avvio/arresto 5 sulla posizione di spento e riaccendere l'elettro utensile.

Interfaccia utente (vedi figura D)

L'interfaccia utente 4 viene utilizzata per la preselezione del numero di giri e per indicare lo stato dell'elettroutensile.

Preselezione del numero di giri (GWS 18V-125 PSC)

Il tasto per la preselezione del numero di giri 31 consente di preselezionare il numero di giri dell'utensile anche quando questo è in funzione.

Le indicazioni riportate nella seguente tabella sono da considerare come valori consigliati.

Materiale	Applicazione	Utensile accessorio			Livello preselezione del numero di giri	GWS 18V-125 PSC [min ^-1 ]
Metallo	Spazzolare, elimina-re ruggine	Spazzola a tazza 1	4		5	0
Acciaio inox	Levigatura Mola in fibra 2		6	0	0	0
Metallo	Lavori di sgrossatu-ra	Mola abrasiva 3	9		0	0	0
Metallo	Troncatura Mola da taglio 3		9	0	0	0
Materiale pietroso	Troncatura Mola diamantata e slitta di guida (il taglio della pietra è consentito solo con la slitta di guida)				3	9	0

I valori visualizzati relativi al livello del numero di giri sono indicativi.

Il numero di giri ammesso dell'accessorio impiegato deve essere almeno tanto alto quanto il numero massimo di giri riportato sull'elettroutensile. Un accessorio

che gira più rapidamente di quanto consentito può rom- persi in vari pezzi e venir lanciato intorno.

Bosch Power Tools 1 609 92A 47G | (15.11.17)

0

0

82 | Italiano
Indicatori di stato

Indicatore livello di carica della batteria (interfaccia utente) 29	Significato/causa Soluzione
verde Batteria caricata
giallo	Batteria quasi scarica Sostituire o caricare la batteria a breve
rosso	Batteria scarica Sostituire o caricare la batteria
Indicatore protezione contro il sovraccarico (interfaccia utente) 33	Significato/causa Soluzione
giallo	Temperatura critica raggiunta (motore, elettronica, batteria)	Far funzionare l'elettroutensile a vuoto e lasciarlo raffreddare
rosso	L'elettroutensile si è surriscaldato e si è spento	Lasciare raffreddare l'elettroutensile

Indicatore di stato elettroutensile (interfaccia utente) 32	Significato/causa Soluzione
verde	Stato OK –
giallo	Temperatura critica raggiunta o batteria quasi scarica	Far funzionare l'elettroutensile a vuoto e lasciarlo raffreddare oppure sostitui-re/caricare la batteria a breve
acceso con luce rossa	Elettroutensile surriscaldato o bat-teria scarica	Lasciare raffreddare l'elettroutensile o sostituire/caricare la batteria
lampeggiante con luce rossa	Si sono attivati il disinserimento in caso di contraccolpo o la protezio-ne contro il riavvio accidentale	Spegnere e riaccendere l'elettroutensile
blu lampeggiante	L'elettroutensile è collegato con il dispositivo mobile finale oppure le impostazioni vengono trasferite	–

Funzioni Connectivity

In combinazione con il sistema Bluetooth® Low Energy Module GCY 30-4, per l'elettroutensile sono disponibili le seguenti funzioni Connectivity:

- registrazione e personalizzazione

- controllo stato, emissione di messaggi di avvertimento

- informazioni di carattere generale ed impostazioni

- gestione

Per informazioni in merito al sistema Bluetooth® Low Energy Module GCY 30-4 leggere le relative istruzioni d'uso.

Indicazioni operative

L'elettroutensile con il sistema Bluetooth® Low Energy Module GCY 30-4 attivato è dotato di interfaccia radio. È necessario rispettare le limitazioni d'esercizio locali, ad esempio all'interno di velivoli oppure negli ospedali.
- Attenzione quando si eseguono intagli in pareti portanti, cfr. paragrafo «Indicazioni relative alla statica».
Bloccare il pezzo in lavorazione in modo adatto a meno che esso non abbia di per sé una stabilità sicura dovuta al proprio peso.
▶ Non sottoporre l'elettroutensile a carico tanto elevato da farlo fermare.
Dopo un'elevata sollecitazione far funzionare l'elettROUTENSILE ancora per alcuni minuti in funzionamento al minimo per raffreddare l'elettroutensile.

Non toccare mole abrasive da sgrosso e taglio prima che le stesse si siano raffreddate. Durante il lavoro le mole diventano bollenti.
▶ Non utilizzare l'elettroutensile con un supporto per la troncatura.

Se sull'elettroutensile agirà una carica elettrostatica, l'apposito sistema elettronico integrato provvederà a spegnerlo.

Per mettere in funzione l'elettroutensile, spingere la leva di sbloccaggio 6 in avanti, dopodiché spingere l'interruttore di accensione/spegnimento 5 verso l'alto.

Lavori di sgrossatura

▶ Mai utilizzare mole abrasive da taglio diritto per lavori di sgrossatura!

Con un'angolatura di regolazione da 30° fino a 40° si raggiungono i migliori risultati in caso di lavori di sgrossatura. Esercitando una pressione moderata, spostare l'elettrousile da una parte all'altra. Questa procedura consente di evitare che il pezzo in lavorazione si scaldi troppo, cambi di colore e che si formino scanalature.

Disco lamellare

Tramite il disco lamellare (accessorio opzionale) è possibile lavorare anche superfici convesse e profilati.

I dischi lamellari hanno una durata considerevolmente più lunga, un livello minore di rumorosità e temperature di levigatura più basse di quelle di mole abrasive tradizionali.

Italiano | 83

Troncatura di metallo

Durante la troncatura con abrasivo combinato utilizzare sempre la cuffia di protezione per la troncatura 17.

Eseguendo lavori di troncatura, avanzare moderatamente ed adattando il movimento al materiale in elaborazione. Non esercitare nessuna pressione sulla mola da taglio, evitare angolature improprie e non oscillare.

Non cercare mai di frenare sottoponendo a pressione laterale mole abrasive da taglio che continuano a girare per inerzia.

con distruodenzile di deve sempre operare con fresatura bidirezionale. In caso contrario vi è il pericolo che la macchina possa essere spin ta in modo non controlato fuori della linea di taglio.

In caso di troncatura di profili e tubi a sezione quadra, si consiglia di accostare l'utensile alla sezione più piccola.

Troncatura di materiale minerale (vedi figura C)

Durante la troncatura in materiali pietrosi è necessario provvedere ad una sufficiente aspirazione della polvere.
- Indossare una maschera di protezione contro la polvere.
L'elettroutensile può essere utilizzato esclusivamente per il taglio a secco/levigatura a secco.

Per la troncatura di materiali pietrosi utilizzare preferibilmente una mola da taglio diamantata.

Utilizzando la cuffia di aspirazione per la troncatura con slitta di guida 27, l'aspirapolvere per l'aspirazione della polvere minerale deve essere omologato. Bosch offre aspirapolveri adatti.

Avviare l'elettroutensile ed applicarlo con la parte anteriore della slitta di guida sul pezzo in lavorazione. Spingere l'elettrotensile avanzando moderatamente ed adattando il movimento al materiale in elaborazione.

Troncando materiali particolarmente duri, p. es. calcestruzzo ad alto contenuto di ciottoli, la mola da taglio diamantata può surriscaldarsi e subire danni. Un evidente indizio per una tale situazione è quando una mola abrasiva da taglio diritto di diamante produce una corona di scintille.

In questo caso, interrompere l'operazione di taglio e far girare brevemente la mola da taglio diamantata in funzionamento a vuoto ed al massimo della velocità in modo che possa raffreddarsi.

Una sensibile diminuzione dell'avanzamento di lavoro e la formazione di corona di scintille sono un chiaro indizio per una mola da taglio diamantata non più sufficientemente affilata. Essa può essere riaffilata eseguendo dei brevi tagli su materiale abrasivo come p. es. su arenaria calcare.

Indicazioni relative alla statica

Fessure in pareti portanti sono soggette alla norma DIN 1053 parte 1 oppure alle specifiche norme vigenti nel rispettivo Paese.

È obbligatorio attenersi a tali leggi e normative. Prima di iniziare a lavorare, consultare l'ingegnere calcolatore responsabile, l'architetto oppure la direzione responsabile dei lavori.

Indicazioni per l'uso ottimale della batteria ricaricabile

Proteggere la batteria ricaricabile da umidità ed acqua.

Conservare la batteria ricaricabile esclusivamente nel campo di temperatura da -20 °C fino a 50 °C. Non lasciare la batteria ricaricabile p.es. in estate nell'automobile.

Pulire di tanto in tanto le fessure di ventilazione della batteria ricaricabile con un pennello morbido, pulito ed asciutto.

Una sensibile riduzione della durata del funzionamento dopo l'operazione di ricarica sta ad indicare che la batteria ricaricabile dovrà essere sostituita.

Si prega di attenersi alle indicazioni relative allo smaltimento.

Manutenzione ed assistenza

Manutenzione e pulizia

Prima di effettuare lavori all'elettroutensile (p. es. lavori di manutenzione, cambio d'utensile, ecc.), nonché in caso di trasporto e di conservazione dello stesso, avere sempre cura di estrarne sempre la batteria ricaricabile. In caso d'azionamento accidentale dell'interruttore di avvio/di arresto sussisterà il pericolo di incidenti.
▶ Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l'elettroutensile e le prese di ventilazione.

Conservare e trattare con cura l'accessorio.

Assistenza clienti e consulenza impieghi

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:

www.bosch-pt.com

Il team Bosch che si occupa della consulenza impieghi vi aiuterà in caso di domande relative ai nostri prodotti ed ai loro accessori.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione del prodotto.

84|Nederlands

Italia

Officina Elettroutensili

Robert Bosch S.p.A.

Corso Europa 2/A

20020 LAINATE (MI)

Tel.: [phone]

Fax:[phone]

Fax:[phone]

E-Mail: [e-mail]

Svizzera

Sul sito www.bosch-pt.com/ch/it è possible ordinare diretta mente on-line i ricambi.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Trasporto

Le batterie ricaricabili agli ioni di litio contenute sono soggette ai requisiti di legge relativi a merci pericolose. Le batterie ricaricabili possono essere trasportate su strada tramite l'utente senza ulteriori precauzioni.

In caso di spedizione tramite terzi (es.: trasporto aereo oppure spedizioniere) devono essere osservati particolari requisiti relativi ad imballo e marcatura. In questo caso per la preparazione del pezzo da spedire è necessario ricorrere ad un esperto per merce pericolosa.

Spedire batterie ricaricabili solamente se la carcassa non è danneggiata. Coprire con nastro adesivo i contatti scoperti ed imballare la batteria ricaricabile in modo tale che non si muova nell'imballo.

Vi preghiamo di osservare anche eventuali ulteriori norme nazionali.

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente elettroutensili, batterie ricaricabili, accessori ed imballaggi non più impiegabili.

Non gettare elettroutensili e batterie ricaricabili/batterie tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformemente alla direttiva europea 2012/19/UE gli elettroutensili diventati inservibili e, in base alla direttiva europea 2006/66/CE, le batterie ricaricabili/batterie difettose o consumate devono essere raccolle separatamente ed essere inviate ad una riutilizzazione ecologica.

Per le batterie ricaricabili/le batterie non funzionanti rivolger si al Consorzio:

Italia

Ecoelit

Viale Misurata 32

20146 Milano

Tel.: +39 02 / 4 23 68 63

Fax: +39 02 / 48 95 18 93

Svizzera

Batrec AG

3752 Wimmis BE

Batterie ricaricabili/Batterie:

Li-Ion:

Si prega di tener presente le indicazioni riportare nel paragra- fo «Trasporto», pagina 84.

Con ogni riserva di modifiche tecniche.

Nederlands
