Marca	Bosch
Modelo	GWS 18V-125 PC
Categoria	Esmerilhadeira angular sem fio
Tensão nominal	18 V
Velocidade de rotação nominal	9000 rpm
Diâmetro máx. do disco	125 mm
Rosca do fuso	M14
Peso (segundo EPTA)	2,4 - 2,8 kg (conforme bateria e punho)
Alimentação	Bateria de íons de lítio 18 V
Carregadores recomendados	AL 18.., GAL3680
Proteção	Parada em caso de contragolpe, Proteção contra partida acidental
Interruptor de gatilho	Interruptor Liga/Desliga com alavanca de destravamento
Travamento do fuso	Sim, para troca de acessório
Conectividade	Compatível com módulo Bluetooth® Low Energy GCY 30-4 (opcional)
Faixa de temperatura (funcionamento)	0 a +45 °C
Faixa de temperatura (armazenamento)	-20 a +50 °C
Utilizações	Esmerilhamento, corte, lixamento, escovamento de metais e pedras
Manutenção	Limpar as aberturas de ventilação com uma escova macia; remover a bateria antes de qualquer manutenção
Peças sobressalentes	Disponíveis em www.bosch-pt.com
Acessórios fornecidos	Punho adicional, cobertura de proteção para esmerilhamento, chave de pinos, porca de aperto
Garantia	Consulte o serviço pós-venda Bosch

Perguntas frequentes - GWS 18V125 PC BOSCH

Como trocar o disco de esmerilhamento?

Antes de qualquer troca, remova a bateria da ferramenta. Pressione o dispositivo de travamento do fuso para travar o eixo. Solte a porca de aperto com a chave de pinos. Substitua o disco e depois aperte firmemente a porca. Verifique se o disco gira livremente antes de usar.

Que tipo de bateria usar?

Utilize exclusivamente baterias Bosch de íons de lítio 18 V das séries GBA 18V... ou ProCORE18V... Os carregadores recomendados são os modelos AL 18.. e GAL3680. Nunca utilize baterias não compatíveis.

Como ativar a proteção contra partida acidental?

A proteção contra partida acidental é automática. Se a alimentação for interrompida (por exemplo, troca de bateria), a ferramenta não reinicia sozinha. Para reativá-la, coloque o interruptor Liga/Desliga na posição desligado e depois ligue novamente.

O que fazer em caso de superaquecimento da ferramenta?

Se a ferramenta parar devido a superaquecimento, o display de sobrecarga fica vermelho. Deixe a ferramenta esfriar ao ar livre, operando-a em vazio por alguns minutos se necessário. Reduza a carga de trabalho para evitar recorrência.

Como limpar a esmerilhadeira angular?

Antes de qualquer limpeza, remova a bateria. Limpe regularmente as aberturas de ventilação com uma escova macia e seca. Não use água nem solventes. Armazene a ferramenta em local seco e limpo.

Posso usar esta esmerilhadeira com um suporte de corte?

Não, o uso de um suporte de corte não é autorizado para este modelo. A ferramenta deve ser segurada à mão com o punho adicional.

Como conectar o módulo Bluetooth?

O modelo GWS 18V-125 PC é compatível com o módulo Bluetooth® Low Energy GCY 30-4 (vendido separadamente). Para instalá-lo, remova a tampa (9) e insira o módulo. Siga as instruções do módulo para emparelhar com seu dispositivo móvel.

Quais acessórios de corte posso usar?

Você pode usar discos de esmerilhar e cortar com diâmetro máximo de 125 mm, com furo adaptado ao flange (M14). Use também pratos de lixar, escovas metálicas e pratos de lamelas, desde que monte o protetor de mão adequado.

Como ajustar a velocidade de rotação?

O modelo GWS 18V-125 PC não oferece pré-seleção de velocidade. A velocidade nominal é fixa em 9000 rpm. Para velocidade variável, opte pelo modelo GWS 18V-125 PSC.

Onde encontrar peças de reposição?

As peças de reposição estão disponíveis no site www.bosch-pt.com ou junto ao serviço pós-venda Bosch. Para pedidos, tenha em mãos o número de artigo de 10 dígitos localizado na placa de identificação.

MANUAL DE UTILIZADOR GWS 18V125 PC BOSCH

Português.... Página 58

Italiano ...... Pagina 71

Nederlands.... Pagina 84

Dansk Side 97

Svenska Sida 109

Norsk. Side 120

Suomi Sivu 131

Plato lijador de goma

Indicações de segurança

Indicações gerais de advertência para ferramentas elétricas

ATENÇÃO Devem ser lidas todas as indicações de advertência e todas as instruções.

O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para futura referência.

O termo "Ferramenta elétrica" utilizado a seguir nas indicações de advertência, refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).

Segurança da área de trabalho

Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes.
- Não trabalhar com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores.
- Manter crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração é possível que perca o controlo sobre o aparelho.

Segurança elétrica

A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico.
Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque elétrico, se o corpo estiver ligado à terra.

1 609 92A 47G | (15.11.17) Bosch Power Tools

• Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico.
• Não deverá utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico.
  Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico.
  Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico.

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilizar uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica, pode levar a lesões graves.
Utilizar equipamento de proteção pessoal e sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapa- tos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões.
Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.
▶ Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões.
Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas.
Usar roupa apropriada. Não usar roupa larga nem joias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento.
Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.

1 609 92A 47G | (15.11.17) Bosch Power Tools

Português | 59

Utilização e manuseio cuidadoso de ferramentas elétricas

• Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada.
• Não utilizar uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.
  Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica.
  ▶ Guardar ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções, utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inesperientes.
  Tratar a ferramenta elétrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas elétricas.
  ▶ Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.
  ▶ Utilizar a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.

Manuseio e utilização cuidadosos de ferramentas com acumuladores

Só carregar acumuladores em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador apropriado para um certo tipo de acumuladores for utilizado para carregar acumuladores de outros tipos.
- Só utilizar ferramentas elétricas com os acumuladores apropriados. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio.
- Manter o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou outros pequenos objetos metálicos que possam causar um curto-circuito dos contactos. Um curto-circuito entre os contactos do acumulador pode ter como consequência queimaduras ou fogo.
No caso de aplicação incorreta pode vazar líquido do acumulador. Evitar o contacto. No caso de um contacto acidental, deverá enxaguar com água. Se o líquido entrar em contacto com os olhos, também deverá consul-

Bosch Power Tools 1 609 92A 47G | (15.11.17)

tar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras.

Serviço

Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.

Indicações de segurança para rebarbadoras

Advertências gerais de segurança para lixar, lixar com lixa de papel, trabalhar com escovas de arame e separar por retificação

Esta ferramenta elétrica deve ser utilizada como lixadeira, como lixadeira com lixa de papel, escova de arame e para separar por retificação. Observar todas as indicações de aviso, instruções, apresentações e dados fornecidos com a ferramenta elétrica. O desrespeito das seguintes instruções pode levar a um choque elétrico, incêndio e/ou graves lesões.
- Esta ferramenta elétrica não é apropriada para polir. Aplicações, para as quais a ferramenta elétrica não é prevista, podem causar riscos e lesões.
- Não utilizar acessórios, que não foram especialmente previstos e recomendados pelo fabricante para serem utilizados com esta ferramenta elétrica. O facto de poder fixar o acessório a esta ferramenta elétrica, não garante uma aplicação segura.
O número de rotação admissível da ferramenta de trabalho deve ser no mínimo tão alto quanto o máximo número de rotação indicado na ferramenta elétrica. Acessórios que girem mais rápido do que permitido, podem quebrar e serem atirados para longe.
O diâmetro exterior e a espessura da ferramenta de trabalho devem corresponder às indicações de medida da sua ferramenta elétrica. Ferramentas de trabalho incorretamente medidas podem não ser suficientemente blindadas nem controladas.
Ferramentas de trabalho com encaixe roscado devem caber exactamente na rosca do velo de rectificação. Para ferramentas de trabalho montadas com flange é necessário que o diâmetro do furo da ferramenta de trabalho tenha as dimensões apropriadas para o flange. Ferramentas de trabalho, que não são fixas exactamente na ferramenta eléctrica, giram de forma irregular, vibram fortemente e podem levar à perda de controlo.
Não utilizar ferramentas de trabalho danificadas. Antes de cada utilização deverá controlar as ferramentas de trabalho, e verificar se por exemplo os discos abrasivos apresentam fissuras e estilhaços, se pratos abrasivos apresentam fissuras, se há desgaste ou forte atrição, se as escovas de arame apresentam arames soltos ou quebrados. Se a ferramenta elétrica ou a ferramenta de trabalho cairem, deverá verificar se sofreram danos, ou trocar por uma ferramenta de trabalho intacta. Após ter controlado e introduzido a ferramenta de trabalho, deverá manter-se, e as pessoas que se encontrem nas proximidades, fora do nível de rotação da fer

60 | Português

ramenta de trabalho e permitir que a ferramenta elétrica funcione durante um minuto com o máximo número de rotação. A maioria das ferramentas de trabalho danificadas quebra durante este período de teste.

Utilizar um equipamento de proteção pessoal. De acordo com a aplicação, deverá utilizar uma proteção para todo o rosto, proteção para os olhos ou uns óculos protetores. Se for necessário, deverá utilizar uma máscara contra pó, proteção auricular, luvas de proteção ou um avental especial, para proteger-se de pequenas partículas de amoladura e de material. Os olhos devem ser protegidos contra partículas a voar, produzidas durante as diversas aplicações. A máscara contra pó ou a máscara de respiração deve ser capaz de filtrar o pó produzido durante a respetiva aplicação. Se for sujeito durante longo tempo a fortes ruídos, poderá sofrer a perda da capacidade auditiva.
Observe que as outras pessoas mantenham uma distância segura em relação ao seu local de trabalho. Cada pessoa que entrar na área de trabalho, deverá usar um equipamento de proteção pessoal. Estilhaços da peça a ser trabalhada ou ferramentas de trabalho que bradas podem voar e causar lesões fora da área imediata de trabalho.
Ao executar trabalhos durante os quais possam ser atingidos cabos elétricos, deverá segurar o aparelho somente pelas superfícies isoladas do punho. O contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque elétrico.
Jamais depositar a ferramenta elétrica, antes que a ferramenta de trabalho esteja completamente parada. A ferramenta de trabalho em rotação pode entrar em contacto com a superfície de apoio, provocando uma perda de controlo da ferramenta elétrica.
- Não permitir que a ferramenta elétrica funcione enquanto estiver a transportá-la. A sua roupa pode ser agarrada devido a um contacto acidental com a ferramenta de trabalho em rotação, de modo que a ferramenta de trabalho possa ferir o seu corpo.
▶ Limpar regularmente as aberturas de ventilação da sua ferramenta elétrica. A ventoinha do motor puxa pó para dentro da carcaça, e uma grande quantidade de pó de metal pode causar perigos elétricos.
- Não utilizar a ferramenta elétrica perto de materiais inflamáveis. Faíscas podem incendiar estes materiais.
- Não utilizar ferramentas de trabalho que necessitem agentes de refrigeração líquidos. A utilização de água ou de outros agentes de refrigeração líquidos pode provocar um choque elétrico.

Contragolpe e respetivas advertências

- contragolpe é uma repentina reação devido a uma ferra menta de trabalho travada ou bloqueada, como por exemplo um disco abrasivo, um prato abrasivo, uma escova de arame etc. Um travamento ou um bloqueio levam a uma parada abrupta da ferramenta de trabalho em rotação. Desta maneira, uma ferramenta elétrica descontrolada pode ser

acelerada no local de bloqueio, sendo forçada no sentido contrário da rotação da ferramenta de trabalho. Se por exemplo um disco abrasivo travar ou bloquear numa peça a ser trabalhada, o canto do disco abrasivo pode mergulhar na peça a ser trabalhada e encravar-se, que-brando o disco abrasivo ou causando um contragolpe. O disco abrasivo se movimenta então no sentido do operador ou para longe deste, dependendo do sentido de rotação do disco no local do bloqueio. Sob estas condições os discos abrasivos também podem partir-se. Um contragolpe é a consequência de uma utilização incorreta ou indevida da ferramenta elétrica. Ele pode ser evitado por apropriadas medidas de precaução como descrito a seguir.

Segurar firmemente a ferramenta elétrica e posicionar o seu corpo e os braços de modo que possa resistir às forças de um contragolpe. Sempre utilizar o punho adicional, se existente, para assegurar o máximo controlo possível sobre as forças de um contragolpe ou sobre momentos de reação durante o arranque. O operador pode controlar as forças de contragolpe e as forças de reação através de medidas de precaução apropriadas.
Jamais permita que as suas mãos se encontrem perto de ferramentas de trabalho em rotação. No caso de um contragolpe a ferramenta de trabalho poderá passar pela sua mão.
Evite que o seu corpo se encontre na área, na qual a ferramenta elétrica possa ser movimentada no caso de um contragolpe. O contragolpe força a ferramenta elétrica no sentido contrário ao movimento do disco abrasivo no local do bloqueio.
Trabalhar com especial cuidado na área ao redor de esquinas, cantos afiados etc. Evite que ferramentas de trabalho sejam ricocheteadas e travadas pela peça a ser trabalhada. A ferramenta de trabalho em rotação tende a travar em esquinas, em cantos afiados ou se for ricocheteada. Isto causa uma perda de controlo ou um contra-golpe.
Não utilizar lâminas de serra de correias nem dentadas. Estas ferramentas de trabalho causam frequentemente um contragolpe ou a perda de controlo sobre a ferramenta elétrica.

Instruções especiais de segurança específicas para lixar e separar por retificação

▶ Utilizar exclusivamente os corpos abrasivos homologados para a sua ferramenta elétrica e a capa de proteção prevista para estes corpos abrasivos. Corpos abrasivos não previstos para a ferramenta elétrica, não podem ser suficientemente protegidos e portanto não são seguros.
▶ Rebolos acotovelados devem ser montados de modo que a sua superfície retificadora não sobressaia do nível da borda da cobertura de proteção. Um rebolo montado de forma incorreta, que sobressai do nível da borda da cobertura de proteção, não pode ser suficientemente protegido.

[Non-Text]

Português | 61

A capa de proteção deve ser firmemente aplicada na ferramenta elétrica e fixa, de modo que seja alcançado um máximo de segurança, ou seja, que apenas uma mínima parte do rebolo aponte abertamente na direção do operador. A capa de proteção ajuda a proteger a pessoa, que está a operar a máquina, contra estilhaços, contacto acidental com o rebolo, e contra faíscas que possam incendiar as roupas.
Os corpos abrasivos só devem ser utilizados para as aplicações recomendadas. P. ex.: Jamais lixar com a superfície lateral de um disco de corte. Disco de corte são destinados para o desbaste de material com o canto do disco. Uma força lateral sobre estes corpos abrasivos pode quebrá-los.
▶ Sempre utilizar flanges de aperto intactos de tamanho e forma corretos para o disco abrasivo selecionado. Flanges apropriados apoiam o disco abrasivo e reduzem assim o perigo de uma rutura do disco abrasivo. Flanges para discos de corte podem diferenciar-se de flanges para outros discos abrasivos.
- Não utilizar discos abrasivos gastos de outras ferramentas elétricas maiores. Discos abrasivos para ferramentas elétricas maiores não são apropriados para os números de rotação mais altos de ferramentas elétricas menores e podem quebrar.

Outras advertências especiais de segurança para separar por retificação

Evitar um bloqueio do disco de corte ou uma força de pressão demasiado alta. Não efetuar cortes extremamente profundos. Uma sobrecarga do disco de corte aumenta o desgaste e a predisposição para emperrar e bloquear e portanto a possibilidade de um contragolpe ou uma rutura do corpo abrasivo.
Evitar a área que se encontra na frente ou atrás do disco de corte em rotação. Se o disco de corte for conduzido na peça a ser trabalhada, para frente, afastando-se do corpo, é possível que no caso de um contragolpe a ferramenta elétrica, junto com o disco em rotação, seja atirada diretamente na direção da pessoa a operar o aparelho.
Se o disco de corte emperrar ou se o trabalho for interrompido, deverá desligar a ferramenta elétrica e manté-la parada, até o disco parar completamente. Jamais tentar puxar o disco de corte para fora do corte enquanto ainda estiver em rotação, caso contrário poderá ser provocado um contragolpe. Verificar e eliminar a causa do emperramento.
Não ligar novamente a ferramenta elétrica, enquanto ainda estiver na peça a ser trabalhada. Permita que o disco de corte alcance o seu completo número de rotação, antes de continuar cuidadosamente a cortar. Caso contrário é possível que o disco emperre, pule para fora da peça a ser trabalhada ou cause um contragolpe.
Apoiar placas ou peças grandes, para reduzir um risco de contragolpe devido a um disco de corte emperrado. Peças grandes podem curvar-se devido ao próprio peso. A peça a ser trabalhada deve ser apoiada de ambos os lados, tanto nas proximidades do corte como também nos cantos.

Tenha o cuidado ao efetuar “Cortes de bolso” em pare- des existentes ou em outras superfícies, onde não é possível reconhecer o que há por detrás. O disco de cor- te pode causar um contragolpe se cortar acidentalmente tubulações de gás ou de água, cabos elétricos ou outros objetos.

Advertências especiais de segurança específicas para li-xar com lixa de papel

Não utilizar lixas de papel demasiado grandes, mas sempre seguir as indicações do fabricante sobre o tamanho correto das lixas de papel. Lixas de papel, que sobressaem dos cantos do prato abrasivo, podem causar lesões, assim como bloquear e rasgar as lixas de papel ou levar a um contragolpe.

Advertências especiais de segurança específicas para trabalhar com escovas de arame

Esteja ciente de que a escova de arame também perde pedaços de arame durante a utilização normal. Não sobrecarregue os arames exercendo uma força de pressão demasiada. Pedaços de arame a voar, podem penetrar facilmente em roupas finas e/ou na pele.
Se for recomendável uma capa de proteção, deverá evitar que a escova de arame entre em contacto com a capa de proteção. O diâmetro das escovas em forma de prato ou de tacho pode aumentar devido à força de pressão e às forças centrífugas.
Advertências de segurança adicionais Usar óculos de proteção.

▶ Utilizar detetores apropriados, para encontrar cabos escondidos, ou consultar a companhia elétrica local. O contacto com cabos elétricos pode provocar incêndio e choques elétricos. Danos em tubos de gás podem levar à explosão. A infiltração num cano de água provoca danos materiais.
- Não tocar em rebolos e discos de corte antes de esfria- rem. Os discos se tornam bem quentes durante o trabalho.
- Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão.
▶ Não abrir o acumulador. Há risco de um curto-circuito.

Proteger o acumulador contra calor, p. ex. também contra uma permanente radiação solar, fogo, água e humidade. Há risco de explosão.

Em caso de danos e de utilização incorreta do acumulador, podem escapar vapores. Arejar bem o local de trabalho e consultar um médico se forem constatados quaisquer sintomas. É possível que os vapores irritem as vias respiratórias.

62 | Português

Só utilizar o acumulador junto com o seu produto Bosch. Só assim é que o seu acumulador estará protegido contra perigosa sobrecarga.
Os objetos afiados como, p. ex., pregos ou chaves de fendas, assim como o efeito de forças externas podem danificar a bateria. Podem causar um curto-circuito interno e a bateria pode ficar queimada, deitar fumo, explodir ou sobreaquecer.
Cuidado! A utilização da ferramenta elétrica com Bluetooth ^® pode dar origem a avarias noutros aparelhos e instalações, aviões e dispositivos médicos (p. ex. pacemakers, aparelhos auditivos). Do mesmo modo, não é possível excluir totalmente danos para pessoas e animais que se encontrem nas proximidades imediatas. Não utilize a ferramenta elétrica com Bluetooth ^® na proximidade de dispositivos médicos, postos de abastecimento de combustível, instalações químicas, áreas com perigo de explosão e zonas de demolição. Não utilize a ferramenta elétrica com Bluetooth ^® em aviões. Evite a operação prolongada em contacto direto com o corpo.

A marca Bluetooth ^2 tal como o símbolo (logótipo), são marcas comerciais registadas e propriedade da Bluetooth SIG, Inc. Qualquer utilização desta marca/deste símbolo por parte da Robert Bosch Power Tools GmbH possui a de- vida autorização.

Descrição do produto e da potência

Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Abrir a página basculante contendo a apresentação do aparelho, e deixar esta página aberta enquanto estiver lendo a instrução de serviço.

Utilização conforme as disposições

A ferramenta elétrica é destinada para cortar, desbastar e escovar materiais metálicos e de pedras, sem a utilização de água.

Para cortar com rebolos ligados deve ser utilizada uma capa de proteção para cortes.

Ao cortar pedras deve ser assegurada uma aspiração de pó suficiente.

Junto com ferramentas abrasivas admissíveis, é possível usar a ferramenta elétrica para alisamentos com lixas.

Os dados e as definições da ferramenta elétrica podem ser transmitidos entre ferramenta e o aparelho terminal móvel através do Bluetooth ^3 Low Energy Module GCY 30-4 via tecnologia de radiotransmissão Bluetooth ^8 .

GWS 18V-125 PSC:

A luz desta ferramenta elétrica serve para iluminar a área de trabalho direta da ferramenta elétrica e não é adequada para a iluminação ambiente no âmbito doméstico.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

1 Alavanca para desbloquear a capa de proteção
2 Seta do sentido de rotação na carcaça
3 Tecla de bloqueio do veio
4 Interface de utilizador (GWS 18V-125 PSC)
5 Interruptor de ligar-desligar
6 Alavanca de desbloqueio para interruptor de ligar/desligar

7 Acumulador*

8 Tecla de destravamento do acumulador*

9 Cobertura Bluetooth ^3 Low Energy Module GCY 30-4

10 Punho adicional (superfície isolada)

11 Veio de retificação

12 Capa de proteção para lixar

13 Flange de admissão com o-ring

14 Disco abrasivo*

15 Porca de aperto

16 Porca de aperto rápido \$DS4=li=

17 Capa de proteção para cortar*

18 Disco de corte*

19 Proteção para as mãos*

23 Escova tipo tacho*

24 Tecla para indicação do estado da carga (GBA 18V...)

25 Indicação do estado de carga do acumulador (GBA 18V...)

26 Punho (superfície isolada)

27 Capa de aspiração para cortar com carril de guia*

29 Indicador do nível de carga da bateria (interface de utilizador)

30 Indicação do nível de pré-seleção da velocidade de rotação (interface de utilizador)

31 Tecla para a pré-seleção da velocidade de rotação (interface de utilizador)

32 Indicação de estado da ferramenta elétrica (interface de utilizador)

33 Indicação da proteção contra sobrecarga (interface de utilizador)

34 Tecla para indicador do nível de carga (GBA 18V 6.3Ah/ProCORE18V...)

35 Indicador do nivel de carga da bateria (GBA 18V 6.3Ah/ProCORE18V...)

36 Luz de trabalho LED (GWS 18V-125 PSC)

* Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.

Português|63

Dados técnicos

Rebarbadora GWS 18V-125 PC GWS 18V-125 PSC
N.° do produto		3 601 JG3 E.. 3 601 JG3 F..
Tensão nominal	V= 18 18
Número de rotações nominal	rpm 9000 9000
N.° de rotações em ponto morto	rpm - 4500 - 9000
máx. diâmetro do disco abrasivo	mm 125 125
Rosca do veio de retificação		M 14 M 14
máx. comprimento da rosca do veio de retificação	mm 22 22
Desativação de contragolpe		●	●
Proteção contra rearranque involuntário		●	●
Pré-seleção do número de rotação		- ●
Peso conforme EPTA-Procedure 01:2014
- com punho adicional com amortecimento de vibra-ções	kg	2,6 - 2,8*	2,6 - 2,8
- com punho adicional padronizado	kg	2,4 - 2,6*	2,4 - 2,6
Temperatura ambiente admissível
- ao carregar	°C	0...+45	0...+45
- em funcionamento ~ e durante o armazenamento	°C	-20...+50	-20...+50
Baterias recomendadas		GBA 18V...	GBA 18V...
		GBA 18V... W	GBA 18V... W
		ProCORE 18V...	ProCORE 18V...
Carregadores recomendados		AL 18..	AL 18..
		GAL 3680	GAL 3680
Carregadores recomendados para baterias indutivas		GAL 18... W	GAL 18... W
Transmissão de dados
Bluetooth®		Bluetooth® 4.2(Low Energy)A)	Bluetooth® 4.2(Low Energy)A)
Distância do sinal		8 s	8 s
Raio de ação do sinal		máximo 30 m B1	máximo 30 m B1

* dependendo do acumulador utilizado
** potência limitada a temperaturas <0 °C
A) Os aparelhos terminais móveis têm de ser compatíveis com os aparelhos Low Energy Bluetooth* (versão 4.1) e suportar o Generic Access Profile (GAP).
B) O raio de ação pode variar substancialmente em função das condições externas, incluindo do aparelho recetor utilizado. Dentro de recintos fechados e através de barreias metálicas (p. ex. paredes, prateleiras, malas, etc.) o raio de ação do Bluetooth ^2 pode ser claramente menor.

Informação sobre ruídos/vibrações

	GWS 18V-125 PC GWS 18V-125 PSC
	3 601 JG3 E..	3 601 JG3 F..
Os valores de emissão de ruido determinados de acordo com EN 60745-2-3.
O nível de ruido avaliado como A do aparelho é tipica-mente
Nível de pressão acústica	dB(A)	79	79
Nível de potência acústica	dB(A)	90	90
Incerteza K	dB	3	3
Usar proteção auricular!

Bosch Power Tools 1 609 92A 47G | (15.11.17)

64 | Português

	GWS 18V-125 PC GWS 18V-125 PSC
Totais valores de vibrações a_h (soma dos vetores de três direções) e incerteza K averiguada conforme EN 60745-2-3:
Lixar superfícies (desbastar):
a_h	m/s ^2	5,0	5,0
K	m/s ^2	1,5	1,5
Lixar com folha de lixa:
a_h	m/s ^2	3,5	3,5
K	m/s ^2	1,5	1,5

O nível de vibrações indicado nestas instruções foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de ferramentas elétricas. Ele também é apropriado para uma avaliação provisória da carga de vibrações.

O nível de vibrações indicado representa as aplicações principais da ferramenta elétrica. Se, contudo, a ferramenta elétrica for utilizada para outras aplicações, com acessórios diferentes, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo de trabalho.

Para uma estimação exata da carga de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a carga de vibrações durante o completo período de trabalho.

Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.

Montagem

Colocar o Bluetooth® Low Energy Module GCY 30-4

Nota: Nas ferramentas elétricas GWS 18V-125 PC o Bluetooth® Low Energy Module GCY 30-4 está disponível como acessório; nas ferramentas elétricas GWS 18V-125 PSC está incluído no material a fornecer.

Para informações acerca do Bluetooth® Low Energy Module GCY 30-4 leia as respetivas instruções de utilização.

Só utilizar os carregadores que constam na página de acessórios. Só estes carregadores são apropriados para os acumuladores de iões de lítio utilizados para a sua ferramenta elétrica.

Nota: O acumulador é fornecido parcialmente carregado. Para assegurar a completa potência do acumulador, o acumulador deverá ser carregado completamente no carregador antes da primeira utilização.

O acumulador de iões de lítio pode ser carregado a qualquer altura, sem que a sua vida útil seja reduzida. Uma interrupção do processo de carga não danifica o acumulador.

O acumulador de iões de lítio está protegido por "Electronic Cell Protection (ECP)" contra descarga total. A ferramenta elétrica é desligada através de um disjuntor de proteção, logo que o acumulador estiver descarregado. A ferramenta de trabalho não se movimenta mais.

- Não continuar a premir o interruptor de ligar-desligar após o desligamento automático da ferramenta eléctrica. O acumulador pode ser danificado.

Observar a indicação sobre a eliminação de forma ecológica.

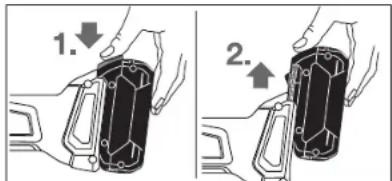

O acumulador 7 possui dois níveis de travamento, que devem evitar, que o acumulador possa cair, caso a tecla de destravamento do acumulador 8 seja premida por acaso. Enquanto o acumulador estiver dentro da ferramenta elétrica, ele é mantido em posição por uma mola.

Para retirar o acumulador 7 é necessário premir a tecla de destravamento 8 e puxar o acumulador pela frente para retirá-lo da ferramenta elétrica. Não empregar força.

Indicação do estado de carga do acumulador (tipo de bateria GBA18V...) (vejafiguraA)

Os três LED verdes da indicação da carga do acumulador 25 indicam o estado de carga do acumulador 7. Por motivos de segurança, a consulta da situação de carga só pode ocorrer com a ferramenta elétrica parada.

Premir a tecla 24 para visualizar o estado de carga. Isto também é possível com o acumulador 7 retirado.

LED Capacidade

Luz permanente 3 x verde ≥2/3

Luz permanente 2 x verde ≥1/3

Luz permanente 1 x verde < 1/3

Luz intermitente 1 x verde Reserva

Se após premir a tecla 24 não se iluminar nenhum LED, significa que o acumulador está com defeito e deve ser substituído.

Português | 65

Nota: O nível de carga da bateria também é indicado na interface de utilizador 4 (ver secção "Interface de utilizador").

Indicação do estado de carga do acumulador (Tipo de bateria GBA 18V 6.3Ah/ProCORE18V...) (veja figura B)

Os cinco LEDs verdes do indicador do nível de carga da bateria 35 indicam o nível de carga da bateria. Por motivos de segurança, a consulta do nível de carga só é possível com a ferramenta elétrica parada.

Prima a tecla 34, para exibir o nível de carga. Isto também é possível com a bateria removida.

LED Capacidade

Luz contínua 5 x verde	>80 - 100 %
Luz contínua 4 x verde	>60 - ≤ 80 %
Luz permanente 3 x verde	>40 - ≤ 60 %
Luz permanente 2 x verde	>20 - ≤ 40 %
Luz permanente 1 x verde	>0 - ≤ 20 %

Luz intermitente 1 x verde 0 %

Se depois de premir a tecla 34 não se acender qualquer LED, a bateria tem defeito e tem de ser substituída.

Nota: O nível de carga da bateria também é indicado na interface de utilizador 4 (ver secção "Interface de utilizador").

Montar os dispositivos de proteção

O acumulador deverá ser retirado antes de todos os trabalhos no aparelho e antes de transportar ou de guardar a ferramenta elétrica (p. ex. manutenção, troca de ferramenta). Há perigo de lesões se o interruptor de ligar-desligar for acionado involuntariamente.

Nota: Se o disco abrasivo quebrar durante o funcionamento ou se os dispositivos de fixação na capa de proteção/na ferramenta elétrica estiverem danificados, será necessário que a ferramenta elétrica seja enviada imediatamente ao serviço pós-venda, os endereços encontram-se na secção "Serviço pós-venda e consultoria de aplicação".

Capa de proteção para lixar

Coloque a tampa de proteção 12 no encaixe na ferramenta elétrica, até as saliências de codificação da tampa de proteção coincidirem com o encaixe. Para tal, prima e segure a alavanca de destravamento 1.

Premir a capa de proteção 12 sobre a gola do veio, até o colar da capa de proteção estar assentado no flange da ferramenta elétrica e girar a capa de proteção até que engate percetivelmente.

Adaptar a posição da capa de pro- processo de trabalho. Para tal, de- destravamento 1 para cima e girar a a posição desejada.

▶ Sempre ajustar a capa de proteção 12, de modo que todos os 3 ressaltos vermelhos da alavanca de destrava- mento 1 engatem nos respetivos entalhes da capa de proteção 12.

▶ Ajustar a capa de proteção 12 de modo a evitar que voem faúlhas na direção do operador.

Só deverá ser possível girar a capa de proteção 12, acionando também a alavanca de destravamento 1! Caso contrário, não deverá de modo algum continuar a utilizar a ferramenta elétrica, mas enviá-la ao serviço pós-venda.

Nota: Os ressaltos de codificação na capa de proteção 12 garantem que só possa ser montada uma capa de proteção apropriada para a ferramenta elétrica.

Capa de proteção para cortar

Ao cortar com rebolos ligados deve ser sempre utilizada uma capa de proteção para cortar 17.

Ao cortar pedras deve ser sempre assegurada uma aspiração de pó suficiente.

A capa de proteção para cortar 17 é montada como a capa de proteção para lixar 12.

Capa de aspiração para cortar com carril de guia

A capa de aspiração para cortar com carril de guia 27 é montada como a capa de proteção para lixar 12.

Punho adicional

Só utilizar a sua ferramenta elétrica com o punho adicional 10.

Atarraxar o punho adicional 10 de acordo com o tipo de trabalho, do lado direito ou do lado esquerdo do cabeçote de engrenagens.

Punho adicional antivibrações

Vibration Control

O punho adicional antivibrações reduz as vibrações, proporcionando um trabalho agradável e seguro.

- Não efetuar quaisquer alterações no punho adicional. Não continuar a utilizar um punho adicional danificado.

Proteção para as mãos

Ao trabalhar com o prato abrasivo de borracha 20 ou com a escova tipo tacho/escova plana/disco abrasivo em forma de leque deverá sempre montar a protecção para as mãos 19.

Fixar a proteção para as mãos 19 com o punho adicional 10.

Montar ferramentas abrasivas

O acumulador deverá ser retirado antes de todos os trabalhos no aparelho e antes de transportar ou de guardar a ferramenta elétrica (p. ex. manutenção, troca de ferramenta). Há perigo de lesões se o interruptor de ligar-desligar for acionado involuntariamente.

- Não tocar em rebolos e discos de corte antes de esfria- rem. Os discos se tornam bem quentes durante o trabalho.

66 | Português

Limpar o veio de retificação 11 e todas as peças a serem montadas.

Premir a tecla de bloqueio do veio 3 para prender e soltar as ferramentas abrasivas e para imobilizar o veio de retificação.

Só acionar a tecla de bloqueio do veio com o veio de retificação parado. Caso contrário é possível que a ferra- menta elétrica seja danificada.

Disco abrasivo/de corte

Observe as dimensões das ferramentas abrasivas. O diâmetro do furo deve ser do tamanho certo para o flange de admissão. Não utilizar adaptadores nem redutores.

Ao utilizar discos de corte diamantados deverá assegurar-se de que a seta do sentido de rotação sobre o disco de corte diamantado coincida com o sentido de rotação da ferramenta elétrica (veja seta do sentido de rotação sobre o cabeçote de engrenagens).

A sequência de montagem está apresentada na página de esquemas.

Para fixar o disco abrasivo/disco de corte deverá atarraxar a porca de aperto 15 e apertá-la com a chave de dois furos, veja secção "Porca de aperto rápido".

Certifique-se do assento correto da ferramenta de lixar, para que a mesma não se solte do veio durante o funcionamento da ferramenta elétrica.

▶ Após montar a ferramenta abrasiva deverá controlar, antes de ligar a ferramenta elétrica, se a ferramenta abrasiva está montada corretamente e se pode ser movimentada livremente. Assegure-se de que a ferramenta abrasiva não entre em contacto com outras peças.

No flange de fixação 13 encontra-se uma gola de centragem (anel circular). Se o anel circular estiver faltando ou se estiver danificado, terá que substituir sem falta o flange de fixação 13 ante de continuar a usar o aparelho.

Disco abrasivo em forma de leque

Para trabalhar com o disco abrasivo em forma de leques deverá sempre usar a proteção para as mãos 19.

Para trabalhar com o prato abrasivo de borracha 20 deverá sempre montar a proteção para as mãos 19.

A sequência de montagem está apresentada na página de esquemas.

Atarraxar a porca redonda 22 e apertá-la com a chave de dois furos.

Para trabalhar com o disco abrasivo em forma de tacho ou com a escova plana deverá sempre usar a proteção para as mãos 19.

A sequência de montagem está apresentada na página de esquemas.

Deverá ser possível atarraxar a escova tipo tacho/escova plana no veio de retificação, até que líquem firmemente encostadas no flange do veio de retificação no fim da rosca do veio de retificação. Apertar a escova tipo tacho/escova plana com a chave de forqueta.

Porca de aperto rápido (SOS)-clic

Para substituir facilmente as ferramentas abrasivas sem ter que utilizar outras ferramentas, poderá utilizar, em vez da porca de aperto 15, a porca de aperto rápido 16.

A porca de aperto rápido 16 só deve ser utilizada para discos abrasivos ou para discos de corte.
Só utilizar uma porca de aperto 16 que esteja em perfeito estado e sem danos.
Ao atarraxar, observe que o lado da porca de aperto rápido com a legenda 16 não mostre para o disco abrasivo; a seta deve mostrar para a marca de índice 38.

Premir a tecla de bloqueio do veio 3 para imobilizar o veio de retificação. Girar o disco abrasivo fortemente no sentido dos ponteiros do relógio para apertar a porca de aperto rápido,

Uma porca de aperto rápido atarraxada de forma correta pode ser solta com a mão; basta girar o anel serrilhado no sentido contrário dos pon teiros do relógio.

Jamais soltar uma porca de aperto rápido com um alicate, mesmo se estiver presa, mas utilizar a chave de dois furos. Aplicar a chave de dois furos como indicado na figura.

Ferramentas abrasivas admissíveis

Podem ser utilizadas todas as ferramentas abrasivas mencionadas nesta instrução de serviço.

O número de rotação admissível [min^-1] ou a velocidade circunferencial [m/s] das ferramentas abrasivas utilizadas deve corresponder às indicações contidas na tabela abaixo.

Observe portanto o número de rotação ou a velocidade circunferencial admissível como indicado na etiqueta da ferramenta abrasiva.

Português|67

125722,2900080

125--900080

75 30 M 14 9000 45

82-M14 900080

Girar o cabeçote de engrenagens (GWS 18V-125 PC)

O acumulador deverá ser retirado antes de todos os trabalhos no aparelho e antes de transportar ou de guardar a ferramenta elétrica (p. ex. manutenção, troca de ferramenta). Há perigo de lesões se o interruptor de ligar-desligar for acionado involuntariamente.

O cabeçote de engrenagens pode ser girado em passos de 90º. Desta forma o interruptor de ligardesligar pode ser colocado numa posição de manuseio mais favorável para tarefas especiais, como por exemplo no caso de esquerdinos.

Desatarraxar completa- mente os 4 parafusos.

Deslocar o cabeçote de engrenagens cuidadosamente, e sem retirar da carcaça, para a nova posição. Reapertar os 4 parafusos.

Aspiração de pó/de aparas

Pós de materiais como por exemplo, tintas que contêm chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto. Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal especializado.

- Assegurar uma boa ventilação do local de trabalho. - É recomendável usar uma máscara de proteção respiratória com filtro da classe P2. Observe as diretivas para os materiais a serem trabalhados, vigentes no seu país.

- Evite o acúmulo de pó no local de trabalho. Pós podem entrar levemente em ignição.

Funcionamento

Colocação em funcionamento

Introduzir o acumulador 7 carregado, pela frente, na base da ferramenta elétrica, até o acumulador estar travado com firmeza.

Ligar e desligar

Para a colocação em funcionamento da ferramenta elétrica, empurre a alavanca de desbloqueio 6 para a frente e depois pressione o interruptor de ligar/desligar 5 para cima.

Para desligar a ferramenta elétrica, deverá soltar novamente o interruptor de ligar desligar 5.

Para poupar energia só deverá ligar a ferramenta elétrica quando ela for utilizada.

▶ Controlar a ferramenta abrasiva antes de utilizá-la. A ferramenta abrasiva deve estar montada de forma correta e deve movimentar-se livremente. Executar um funcionamento de teste, sem carga, de no mínimo 1 minuto. Não utilizar ferramentas abrasivas danificadas, descentrados ou a vibrar. Ferramentas abrasivas danificadas podem estoirar e causar lesões.

Desativação de contragolpe

Em caso de contragolpe repentino da ferramenta elétrica, p. ex. bloqueio no corte de seccionamento, é interrompida eletronicamente a alimentação de corrente para o motor.

A luz de trabalho LED 36 pisca a branco e a indicação de estado 32 a vermelho.

Para recolocar em funcionamento deverá colocar o interruptor de ligar-desligar 5 na posição desligada e ligar novamente a ferramenta elétrica.

Proteção contra rearranque involuntário

A proteção contra rearranque involuntário evita que a ferra- menta elétrica possa arrancar descontroladamente após uma interrupção da alimentação de corrente elétrica.

68| Português

Com a proteção contra rearranque involuntário ativa, pisca a indicação de estado 32 a vermelho.

Para recolocar em funcionamento deverá colocar o interruptor de ligar-desligar 5 na posição desligada e ligar novamente a ferramenta elétrica.

Interface de utilizador (veja figura D)

A interface de utilizador 4 serve para a pré-seleção da velocidade de rotação, bem como para a indicação do estado da ferramenta elétrica.

Pré-seleção do número de rotação (GWS 18V-125 PSC)

Com a tecla para a pré-seleção da velocidade de rotação 31 pode pré-selecionar a velocidade de rotação necessária mesmo durante o funcionamento.

As indicações apresentadas na tabela seguinte são valores recomendados.

Material Aplicação Ferramenta de trabalho Nível de pré-se-					GWS 18V-125 PSC [min-1]
				leção da velocidade de rotação
Metal Escovar, desenfer-rujar	Escova em forma de tacho 1		4	5	0
Aço inoxi-dável	Lixar Disco de fibra 2	6	0	0	0
Metal	Desbastar Disco abrasivo 3	9	0	0	0
Metal	Cortar Disco de corte		3	9	0	0
Pedra	Cortar Disco de corte de diamante e patim de guia (só é permitido cortar pedra com o patim de guia)			3	9	0

Os valores indicados dos níveis de rotação são valores de referência.

▶ O número de rotação admissível da ferramenta de trabalho deve ser no mínimo tão alto quanto o máximo nú-

mero de rotação indicado na ferramenta elétrica. Acessórios que girem mais rápido do que permitido, podem quebrar e serem atirados para longe.

Indicador do nível de carga da bateria (interface de utilizador) 29	Significado/Causa	Solução
verde	Bateria carregada
amarelo	Bateria quase vazia	Trocar ou carregar bateria em breve
vermelha	Accumulador vazio	Trocar ou carregar bateria
Indicação da proteção contra sobrecarga (interface de utilizador) 33	Significado/Causa	Solução
amarelo	Temperatura crítica atingida (motor, eletrónica, bateria)	Deixar a ferramenta elétrica funcionar em vazio e arrefecer
vermelha	A ferramenta elétrica está sobrea-quecida e desliga-se	Deixar a ferramenta elétrica arrefecer
Indicação de estado da ferramenta elétrica (interface de utilizador) 32	Significado/Causa	Solução
verde	Estado OK	-
amarelo	Temperatura crítica atingida ou bateria quase vazia	Deixar a ferramenta elétrica funcionar em em vazio e arrefecer ou trocar ou carregar bateria em breve
acesa a vermelho	A ferramenta elétrica está sobrea-quecida ou a bateria está vazia	Deixar a ferramenta elétrica arrefecer ou trocar ou carregar a bateria
piscar a vermelho	Desligamento em caso de contra-golpe ou proteção contra rearran-que involuntário ativou-se	Desligar e voltar a ligar ferramenta elétrica

1 609 92A 47G | (15.11.17) Bosch Power Tools

0

0 0

0

Indicação de estado da ferramenta elétrica Significado/Causa Solução (interface de utilizador) 32

azul intermitente

A ferramenta elétrica está ligada ao - aparelho terminal móvel ou as definições estão a ser transferidas

Funções Connectivity

Combinado com o Bluetooth® Low Energy Module GCY 30-4 estão disponíveis as seguintes funções Connectivity para a ferramenta elétrica:

• Registo e personalização
• Verificação estado, emissão de mensagens de aviso
• Informações gerais e ajustes

- Gestão

Para informações acerca do Bluetooth ^® Low Energy Module GCY 30-4 leia as respetivas instruções de utilização.

Indicações de trabalho

A ferramenta elétrica com Bluetooth ^® Low Energy Module GCY 30-4 em uso está equipada com uma interface de comunicações. É necessário ter atenção às limitações de funcionamento impostas localmente, p.ex. em aviões ou hospitais.
Cuidado ao cortar em paredes portantes, veja a secção "Notas sobre a estática".
- Fixar a peça a ser trabalhada se esta não estiver firmemente apoiada devido ao seu próprio peso.
- Não carregue demasiadamente a ferramenta elétrica, de modo que chegue a parar.
▶ Após um trabalho com carga elevada, deverá permitir que a ferramenta elétrica funcione alguns minutos em vazio, para que a ferramenta de trabalho possa arrefecer.
- Não tocar em rebolos e discos de corte antes de esfria- rem. Os discos se tornam bem quentes durante o trabalho.
- Não utilizar a ferramenta elétrica com um suporte para rebarbadoras.

Se a ferramenta elétrica receber carga eletrostática, a eletrónica integrada desliga a ferramenta elétrica.

Para a colocação em funcionamento da ferramenta elétrica, empurre a alavanca de desbloqueio 6 para a frente e depois pressione o interruptor de ligar/desligar 5 para cima.

Desbastar

▶ Jamais utilizar os discos de corte para desbastar.

Com um ângulo de 30º a 40º poderá obter os melhores resultados de trabalho ao desbastar. Movimentar a ferramenta elétrica com pressão uniforme, para lá e para cá. Desta forma a peça a ser trabalhada não se torna demasiadamente quente, não muda de cor e não há sulcos.

Disco abrasivo em forma de leque

Com o disco abrasivo em forma de leque (acessório) também é possível processar superfícies e perfis abaulados.

Discos abrasivos em forma de leque tem uma vida útil bem mais longa, produzem um reduzido nível de ruído e temperaturas ao lixar mais baixas do que discos abrasivos tradicionais.

Cortar metal

Ao cortar com rebolos ligados deve ser sempre utilizada uma capa de proteção para cortar 17.

Trabalhar com os discos abrasivos com avanço moderado, adequado para material a ser trabalho. Não exercer pressão sobre o disco de corte, nem emperre ou oscile.

Não travar discos de corte, que estejam a girar por inércia, exercendo pressão lateral.

A ferramenta elétrica deve sempre ser conduzida no sentido contrário da rotação. Caso contrário há perigo de que seja premida descontroladamente do corte.

Para o cortar perfis e tubos quadrados deverá começar pela menor secção transversal.

Cortar pedras (veja figura C)

Ao cortar pedras deve ser sempre assegurada uma aspiração de pó suficiente.
- Usar uma máscara de proteção contra pó.
A ferramenta elétrica só deve ser utilizada para cortar a seco/lixar a seco.

Para cortar pedras deverá utilizar de preferência um disco abrasivo diamantado.

Ao utilizar a capa de aspiração para cortar com carril de guia 27 é necessário que o aspirador seja homologado para aspirar pó fino. A Bosch oferece aspiradores apropriados.

Ligar a ferramenta elétrica e colocá-la com a parte dianteira do carril de guia sobre a peça a ser trabalhada. Empurrar a ferramenta elétrica com avanço moderado, adequado ao material a ser trabalho.

Para cortar materiais especialmente duros, como p. ex. betão com alto teor de sílex, é possível que o disco de corte diamantado seja sobreaquecido e danificado. Uma coroa de faúlhas em volta do disco de corte diamantado é um indício nítido.

70| Português

Neste caso deverá interromper o processo de corte e deixar o disco de corte diamantado girar em vázio, com máximo número de rotações, durante alguns instantes, para se arrefecer. Um avanço de trabalho nitidamente reduzido e uma coroa de faúlhas em volta do disco são indícios nitidos de um disco de corte diamantado embotado. Estes podem ser reafiados através de curtos cortes em material abrasivo, p. ex. arenito calcário.

Cortes em paredes portantes obedecem à norma DIN 1053 parte 1 ou disposições específicas dos países.

E imprescindível respeitar estes regulamentos. Antes de iniciar o trabalho deverá consultar o técnico de estabilidade, o arquiteto ou o supervisor da obra responsáveis.

Indicações sobre o manuseio ideal do acumulador

Proteger o acumulador contra humidade e água.

Sempre guardar o acumulador a uma temperatura de -20 °C a 50 °C. Por exemplo, não deixe o acumulador dentro do automóvel no verão.

Limpar de vez em quando as aberturas de ventilação do acumulador com um pincel macio, limpo e seco.

Um período de funcionamento reduzido após o carregamento, indica que o acumulador está gasto e que deve ser substituído.

Observar a indicação sobre a eliminação de forma ecológica.

Manutenção e serviço

Manutenção e limpeza

▶ O acumulador deverá ser retirado antes de todos os trabalhos no aparelho e antes de transportar ou de guardar a ferramenta elétrica (p. ex. manutenção, troca de ferramenta). Há perigo de lesões se o interruptor de ligar-desligar for acionado involuntariamente.

- Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.

Os acessórios devem ser armazenados e tratados com cuidado.

Serviço pós-venda e consultoria de aplicação

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com

A nossa equipa de consultoria de aplicação Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.

Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E - 3E

1800 Lisboa

Para efetuar o seu pedido online de peças entre na página

www.ferramentasbosch.com.

Tel.: [phone]

Fax: [phone]

Brasil

Robert Bosch Ltda. - Divisão de Ferramentas Elétricas

Caixa postal 1195 - CEP: 13065-900

Campinas - SP

Tel.: [phone]

www.bosch.com.br/contato

Transporte

Os acumuladores de iões de lítio, contidos, estão sujeitos ao direito de materiais perigosos. Os acumuladores podem ser transportados na rua pelo utilizador, sem mais obrigações. Na expedição por terceiros (por ex.: transporte aéreo ou expedição), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser trabalhada.

Só enviar acumuladores se a carcaça não estiver danificada. Colar contactos abertos e embalar o acumulador de modo que não possa se movimentar dentro da embalagem.

Por favor observe também eventuais diretivas nacionais suplementares.

Eliminação

As ferramentas elétricas, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria-prima.

Não deitar ferramentas elétricas e acumuladores/pilhas no lixo doméstico!

Apenas países da União Europeia:

Conforme as Diretivas Europeias 2012/19/UE relativa aos resíduos de ferramentas elétricas europeias 2006/66/CE é necessário recolher separadamente os acumuladores/as pilhas defeituosos ou gastos e conduzi-los a uma reciclagem ecológica.

Accumuladores/pilhas:

lões de lítio:

Observar as indicações no capítulo "Transporte", página 70.

Sob reserva de alterações.

Italiano | 71

Italiano

Norme di sicurezza
