Znamka	Bosch
Model	GWS 18V-125 PC
Kategorija	Brezžični kotni brusilnik
Nazivna napetost	18 V
Nazivna hitrost vrtenja	9000 vrt/min
Maks. premer brusilne plošče	125 mm
Navoj vretena	M14
Teža (po EPTA)	2,4 - 2,8 kg (odvisno od baterije in ročaja)
Napajanje	Litij-ionska baterija 18 V (priporočljiva GBA 18V... ali ProCORE18V...)
Priporočeni polnilci	AL 18.., GAL3680
Zaščita	Zaustavitev ob povratnem udarcu, Zaščita pred nenamernim zagonom
Sprožilni vklop	Stikalo za vklop/izklop z ročico za sprostitev
Blokada vretena	Da, za menjavo dodatne opreme
Povezljivost	Združljiv z modulom Bluetooth® Low Energy GCY 30-4 (neobvezno)
Temperaturno območje (delovanje)	0 do +45 °C
Temperaturno območje (shranjevanje)	-20 do +50 °C
Uporaba	Brušenje, rezanje, brušenje s papirjem, ščetkanje kovin in kamna
Vzdrževanje	Očistite prezračevalne reže z mehko krtačo; pred vzdrževanjem odstranite baterijo
Nadomestni deli	Na voljo na www.bosch-pt.com
Priloženi dodatki	Dodatni ročaj, zaščitni pokrov za brušenje, ključ za zatiče, matico za pritrditev
Garancija	Obrnite se na Bosch servisno službo

Pogosto zastavljena vprašanja - GWS 18V125 PC BOSCH

Kako zamenjati brusilno ploščo?

Pred vsako menjavo odstranite baterijo iz orodja. Pritisnite na blokadni mehanizem vretena, da blokirate gred. Odvijte pritrdilno matico s pomočjo ključa za zatiče. Zamenjajte ploščo, nato pa matico trdno privijte. Pred uporabo preverite, ali se plošča prosto vrti.

Katero vrsto baterije uporabiti?

Uporabljajte izključno Bosch Li-ion 18 V baterije serij GBA 18V... ali ProCORE18V.... Priporočeni polnilci so modeli AL 18.. in GAL3680. Nikoli ne uporabljajte nezdružljivih baterij.

Kako aktivirati zaščito pred nenamernim zagonom?

Zaščita pred nenamernim zagonom je samodejna. Če napajanje prekine (npr. pri menjavi baterije), se orodje ne zažene samodejno. Če ga želite ponovno aktivirati, nastavite stikalo za vklop/izklop v položaj izklopa, nato pa ga ponovno vklopite.

Kaj storiti v primeru pregrevanja orodja?

Če se orodje zaradi pregrevanja ustavi, indikator preobremenitve postane rdeč. Pustite, da se orodje ohladi na zraku, po potrebi ga nekaj minut vključite v prostem teku. Zmanjšajte obremenitev, da preprečite ponovitev.

Kako očistiti kotni brusilnik?

Pred vsakim čiščenjem odstranite baterijo. Redno čistite prezračevalne reže z mehko, suho krtačo. Ne uporabljajte vode ali topil. Orodje shranjujte na suhem in čistem mestu.

Ali lahko ta brusilnik uporabljam z držalom za rezanje?

Ne, uporaba držala za rezanje za ta model ni dovoljena. Orodje je treba držati v roki z dodatnim ročajem.

Kako povezati modul Bluetooth?

Model GWS 18V-125 PC je združljiv z modulom Bluetooth® Low Energy GCY 30-4 (prodaja se ločeno). Za namestitev odstranite pokrov (9) in vstavite modul. Sledite navodilom modula za seznanitev z mobilno napravo.

Katere rezalne dodatke lahko uporabim?

Uporabite lahko brusilne in rezalne plošče s premerom največ 125 mm, z izvrtino, prilagojeno prirobnici (M14). Uporabite tudi brusne papirje, kovinske ščetke in lamelne diske, pod pogojem, da namestite ustrezen ščitnik za roke.

Kako nastaviti hitrost vrtenja?

Model GWS 18V-125 PC ne omogoča predizbire hitrosti. Nazivna hitrost je fiksna pri 9000 vrt/min. Za spremenljivo hitrost izberite model GWS 18V-125 PSC.

Kje najti nadomestne dele?

Nadomestni deli so na voljo na spletni strani www.bosch-pt.com ali pri servisni službi Bosch. Za naročila imejte pri roki 10-mestno številko izdelka na napisni ploščici.

NAVODILA ZA UPORABO GWS 18V125 PC BOSCH

Električna sigurnost

Priključni utikač električnog alata mora odgovarati utičnici. Utikač nesme nikako da se menja. Ne upotrebljavajte adaptere utikača zajedno sa električnim alatima zaštićenim uzemljenjem. Ne promenjeni utikači i odgovarajuće utičnice smanjuju rizik električnog udara.
- Izbegavajte kontakt telom sa uzemljenim površinama kao cevi, grejanja, šporet i rashladni ormani. Postoji povećani rizik od električnog udara ako je Vaše telo uzemljeno.
- Držite aparat što dalje od kiše ili vlage. Prodor vode u električni alat povećava rizik od električnog udara.
▶ Ne nosite električni alat za kabl, ne vešajte ga ili ne izvlačite ga iz utičnice. Držite kabl dalje od vreline, ulja, oštrih ivica ili delova aparata koji se pokreću. Oštećeni ili uvrnuti kablovi povećavaju rizik električnog udara.
Ako sa električnim alatom radite u prirodi, upotrebljavajte samo produžne kablove koji su pogodni za spoljnu upotrebu. Upotreba produžnog kabla uzemljenog za spoljnu upotrebu smanjuje rizik od električnog udara.
Ako rad električnog alata ne može da se izbegne u vlažnoj okolini, koristite prekidač strujne zaštite pri kvaru. Upotreba prekidača strujne zaštite pri kvaru smanjuje rizik od električnog udara.

Sigurnost osoblja

Lončasta četka/pločasta četka

Ne kočite ploče za presecanje bočnim suprotnim pritiskivanjem.

Splošna varnostna navodila za električna orodja

OPOZORILO Preberite vsa opozorila in napotila.

Napake zaradi neupoštevanja spodaj

navedenih opozoril in napotil lahko povzročijo električni udar, požar in/ali težke telesne poškodbe.

Vsa opozorila in napotila shranite, ker jih boste v priho- dnje še potrebovali.

Pojem „električno orodje“, ki se pojavlja v nadaljnjem besedilu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla).

▶ Delovno področje naj bo vedno čisto in dobro osvetljeno. Nered in neosvetljena delovna področja lahko povzročijo nezgode.

▶ Ne uporabljajte električnega orodja v okolju, kjer lahko pride do eksplozij oziroma tam, kjer se nahajajo vnetlji-ve tekočine, plini ali prah. Električna orodja povzročajo iskrenje, zaradi katerega se lahko prah ali para vnameta.

▶ Prosimo, da med uporabo električnega orodja ne dovolite otrokom ali drugim osebam, da bi se Vam približali. Odvračanje Vaše pozornosti drugam lahko povzroči izgubo kontrole nad napravo.

Električna varnost

Priključni vtikač električnega orodja se mora prilegati vtičnici. Spreminjanje vtikača na kakršenkoli način ni dovoljeno. Pri ozemljenih električnih orodjih ne uporabljajte vtikačev z adapterji. Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara.

Izogibajte se telesnemu stiku z ozemljenimi površinami kot so na primer cevi, grelci, štedilniki in hladilniki. Tveganje električnega udara je večje, će je Vaše telo ozemlje-no.

▶ Prosimo, da napravo zavarujete pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje električnega udara.

Ne uporabljajte kabla za nošenje ali obešanje električnega orodja in ne vlecite za kabel, će želite vtikač izvleči iz vtičnice. Kabel zavarujte pred vročino, oljem, ostrimi robovi ali premikajočimi se deli naprave. Poškodovani ali zapleteni kabli povečujejo tveganje električnega udara.

Kadar uporabljate električno orodje zunaj, uporabljajte samo kabelske podaljške, ki so primerni za delo na prostem. Uporaba kabelskega podaljška, ki je primeren za delo na prostem, zmanjšuje tveganje električnega udara.

Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte stikalo za zaščito pred kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara.

Slovensko | 317

Osebna varnost

Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Ne uporabljajte električnega orodja, će ste utrujeni oziroma će ste pod vplivom famil, alkohola ali zdravil. Trenutek nepazljivosti med uporabo električnega orodja je lahko vzrok za resne telesne poškodbe.
Uporabljajte osebno zaščitno opremo in vedno nosite zaščitna očala. Nošenje osebne zaščitne opreme, na primer maske proti prahu, nedrsečih zaščitnih čevljev, varnostne čelade ali zaščitnih glušnikov, kar je odvisno od vrste in načina uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb.
Izogibajte se nenamernemu zagonu. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulator in pred dviganjem ali nošenjem se prepričajte, če je električno orodje izklopljeno. Prenašanje naprave s prstom na stikalu priključitev vklopljenega električnega orodja na električno omrežje je lahko vzrok za nezgodo.
Pred vklapljanjem električnega orodja odstranite nastavitvena orodja ali izvijače. Orodje ali kljuć, ki se nahaja v vrtečem se delu naprave, lahko povzroči telesne poškodbe.
- Izogibajte se nenormalni telesni drži. Poskrbite za trdno stojišče in za stalno ravnotežje. Tako boste v nepričakovanih situacijah električno orodje lahko bolje nadzorovali.
Nosite primerna oblačila. Ne nosite ohlapnih oblačil in nakita. Lase, oblačila in rokavice ne približujte premikajočim se delom naprave. Premikajoči se deli naprave lahko zagrabijo ohlapno oblačilo, dolge lase ali nakit.
Če je na napravo možno montirati priprave za odsesavanje ali prestrezanje prahu, se prepričajte, će so le-te priključene in će se pravilno uporabljajo. Uporaba priprave za odsesavanje prahu zmanjšuje zdravstveno ogroženost zaradi prahu.

Skrbna uporaba in ravnanje z električnimi orodji

▶ Ne preobremenjujte naprave. Pri delu uporabljajte električna orodja, ki so za to delo namenjena. Z ustreznim električnim orodjem boste v navedenem zmogljivostnem področju delali bolje in varneje.
▶ Ne uporabljajte električnega orodja s pokvarjenim stikalom. Električno orodje, ki se ne da več vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti.
Pred nastavljanjem naprave, zamenjavo delov pribora ali odlaganjem naprave izvlecite vtikač iz električne vtičnice in/ali odstranite akumulator. Ta previdnostni ukrep preprećuje nenameren zagon električnega orodja.
Električna orodja, katerih ne uporabljate, shranjujte izven dosega otrok. Osebam, ki naprave ne poznajo ali niso prebrale teh navodil za uporabo, naprave ne dovolite uporabljati. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.
▶ Skrbno negujte električno orodje. Kontrolirajte brezhibno delovanje premičnih delov naprave, ki se ne smejo zatikati. Če so ti deli zlomljeni ali poškodovani do te mere, da ovirajo delovanje električnega orodja, jih je

Bosch Power Tools 1 609 92A 47G | (15.11.17)

potrebno pred uporabo naprave popraviti. Slabo vzdrževana električna orodja so vzrok za mnoge nezgode.

▶ Rezalna orodja vzdržujte tako, da bodo vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva.
Električna orodja, pribor, vsadna orodja in podobno uporabljajte ustrezno tem navodilom. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo boste opravlja-li. Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko priveđe do nevarnih situacij.

Skrbno ravnanje in uporaba akumulatorskih orodij

Akumulatorske baterije polnite samo v polnilnikih, ki jih priporoča proizvajalec. Polnilnik, ki je namenjen določeni vrsti akumulatorskih baterij, se lahko vname, če ga boste uporabljali skupaj z drugačnimi akumulatorskimi baterijami.
▶ V električnih orodjih uporabljajte le akumulatorske baterije, ki so zanje predvidene. Uporaba drugih akumulatorskih baterij lahko povzroči telesne poškodbe ali požar.
Akumulatorska baterija, katere ne uporabljate, ne sme priti v stik s pisarniškim i sponkami, kovanci, žeblji, vijaki in drugimi manjšimi kovinskimi predmeti, ki bi lahko povzročili premostitev kontaktov. Kratek stik med akumulatorskimi kontakti lahko ima za posledico opekline ali požar.
V primeru napačne uporabe lahko iz akumulatorske baterije izteče tekočina. Izogibajte se kontaktu z njo. Pri naključnem kontaktu s kožo spirajte z vodo. Če pride tekočina v oko, dodatno poiščite tudi zdravniško pomoč. Iztekajoča akumulatorska tekočina lahko povzroći draženje koje ali opekline.

Servisiranje

▶ Vaše električno orodje naj popravlja samo kvalificirano strokovno osehje ob obvezni uporabi originalnih rezervnih delov. Tako bo zagotovljena ohranitev varnosti naprave.

Varnostna opozorila za kotne brusilnike

Skupna opozorila za brušenje, brušenje z brusnim papirjem, delo z žičnimi ščetkami, poliranje in rezanje

To električno orodje se lahko uporablja za brušenje, brušenje z brusnim papirjem, brušenje z žično četko, ter kot brusilni in rezalni stroj. Upoštevajte vsa opozorila, navodila, slikovne prikaze in podatke, ki ste jih prejeli skupaj z električnim orodjem. Zaradi nespoštovanja spodaj navedenih navodil lahko pride do električnega udara, požara in/ali težkih telesnih poškodb.
To električno orodje ni primerno za poliranje. Vrste uporabe, za katere električno orodje ni predvideno, lahko ogrozijo Vašo varnost in povzročijo telesne poškodbe.
▶ Ne uporabljajte pribora, ki ga proizvajalec za to orodje ni specialno predvidel in katerega uporabe ne priporoča. Zgolj dejstvo, da lahko nek pribor pritrdite na Vaše električno orodje, še ne zagotavlja varne uporabe.
Dovoljeno število vrtljajev vsadnega orodja mora biti najmanj tako visoko kot maksimalno število vrtljajev,

318 | Slovensko

ki je navedeno na električnem orodju. Pribor, ki se vrti hitreje kot je dovoljeno, se lahko zlomi in leti naokrog.

Zunanji premer in debelina vsadnega orodja morata ustrezati meram Vašega električnega orodja. Napačno dimenzioniranih vsadnih orodij ne boste mogli dovolj dobro zavarovati ali nadzorovati.
Vstavna orodja z navojnim vstavkom morajo natančno ustrezati navoju brusilnega vretena. Pri vstavnih orodjih, ki se montirajo s pomočjo prirobnice, mora premer luknje vstavnega orodja natančno ustrezati premeru prijemala prirobnice. Vstavna orodja, ki jih ne pritrdite povsem natančno na električno orodje, se vrtijo neenakomerno, močno vibrirajo in lahko vodijo k izgubi nadzora nad orodjem.
Ne uporabljajte poškodovanih vsadnih orodij. Pred vsako uporabo preglejte brusilne kolute, će se ne luščijo oziroma će nimajo razpok, brusilne krožnike, će nimajo razpok oziroma će niso močno obrabljeni ali izrabljeni, žične šćetke pa, će nimajo zrahljanih ali odlomljenih žic. Če pade električno orodje ali vsadno orodje na tla, poglejte, će ni poškodovano in uporabljajte samo nepoškodovana vsadna orodja. Po kontroli in vstavljanju vsadnega orodja se ne zadržujte v ravnini vrtečega se vsadnega orodja, kar velja tudi za druge osebe v bližini. Električno orodje naj eno minuto deluje z najvišjim številom vrtljajev. Poškodovana vsadna orodja se največkrat zlomijo med tem preizkusnim časom.
Uporabljajte osebno zaščitno opremo. Odvisno od vrste uporabe si nataknite zaščitno masko čez cel obraz, zaščito za oči ali zaščitna očala. Če je potrebno, nosite zaščitno masko proti prahu, zaščitne glušnike, zaščitne rokavice ali specialni predpasnik, ki Vas bo zavaroval pred manjšimi delci materiala, ki nastajajo pri brušenju. Oči je treba zavarovati pred tujki, ki nastajajo pri razlićnih vrstah uporabe naprave in letijo naokrog. Zaščitna maska proti prahu ali dihalna maska morata filtrirati prah, ki nastaja pri uporabi. Predolgo izpostavljanje glasnemu hrupu ima lahko za posledico izgubo sluha.
Pazite, da bodo druge osebe varno oddaljene od Vašega delovnega območja. Vsak, ki stopi na delovno območje, mora nositi osebno zaščitno opremo. Odlomljeni delci obdelovanca ali zlomljena vsadna orodja lahko odletijo stran in povzročijo telesne poškodbe, tudi izven neposrednega delovnega območja.
Napravo smete držati le na izoliranem ročaju, će delate na območju, kjer lahko vstavljeno orodje pride v stik s skritimi omrežnimi napeljavami. Stik z napeljavo, ki je pod napetostjo povzroči, da so posledično tudi kovinski deli naprave pod napetostjo in to vodi do električnega udara.
▶ Ne odlagajte električnega orodja, dokler se vsadno orodje popolnoma ne ustavi. Vrteče se vsadno orodje lahko pride v stik z odlagalno površino, zaradi česar lahko izgubite nadzor nad električnim orodjem.
Električno orodje naj medtem, ko ga prenašate naokrog, ne deluje. Vrteče se vsadno orodje lahko zaradi naključnega kontakta zagrabi Vaše oblačilo in se zavrta v Vaše telo.

▶ Prezračevalne reže Vašega električnega orodja morate redno čistiti. Ventilator motorja povleče v ohišje prah in velika količina nabranega prahu je lahko vzrok za električno nevarnost.
▶ Ne uporabljajte električnega orodja v bližini gorljivih materialov. Ti materiali se lahko zaradi iskrenja vnamejo.
▶ Ne uporabljajte vsadnih orodij, ki za hlajenje potrebujejo tekočino. Uporaba vode ali drugih tekočin lahko povzroči električni udar.

Povratni udarec in ustrezna opozorila

Povratni udarec je nenadna reakcija, ki nastane zaradi za gozdenja ali blokiranja vrtečega se vsadnega orodja, na primer brusilnega koluta, brusilnega krožnika, žične ščetke in podobnega. Zagozdenje ali blokiranje ima za posledico takojšnjo ustavitev vrtečega se vsadnega orodja. Nekontrolirano električno orodje se zaradi tega pospešeno premakne v smer, ki je nasprotna smeri vrtenja vsadnega orodja. Če se na primer brusilni kolut zatakne ali zablokira v obdelovancu, se lahko rob brusilnega koluta, ki je potopljen v obdelovanec, zaplete vanj in brusilni kolut se odlomi ali povzroči povratni udarec. Brusilni kolut se nato premakne proti uporabniku ali proč od njega, odvisno od smeri vrtenja brusilnega koluta na mestu blokiranja. Blokirni koluti se lahko pri tem tudi zlojmijo. Povratni udarec je posledica napačne ali pomanjkljive uporabe električnega orodja. Preprečite ga lahko z ustreznimi previdnostnimi ukrepi. Navedeni so v nadaljevanju besedila.
Dobro držite električno orodje in premaknite telo in roke v položaj, v katerem boste lahko prestregli moč povratnega udarca. Če je na voljo dodatni ročaj, ga obvezno uporabljajte in tako zagotovite najboljše možno nadziranje moči povratnih udarcev ali reakcijskih momentov pri zagonu naprave. Z ustreznimi previdnostnimi ukrepi lahko uporabnik obvlada moč povratnih udarcev in reakcijskih momentov.
Nikoli z roko ne segajte v bližino vrtečih se vsadnih orodij. V primeru povratnega udarca se lahko orodje premakne čez Vašo roko.
▶ Ne približujte telesa področju, v katerega se lahko v primeru povratnega udarca premakne električno orodje. Povratni udarec potisne električno orodje v smer, ki je nasprotna smeri premikanja brusilnega koluta na mestu blokiranja.
▶ Posebno previdno delajte v kotih, na ostrih robovih in podobnih površinah. Preprečite, da bi vsadna orodja odskočila od obdelovanca in se zagozdila. Vrteče se vsadno orodje se v kotih, na ostrih robovih ali će odskoči, zlahka zagozdi. To povzroči izgubo nadzora ali povratni udarec.
▶ Ne uporabljajte verižnih ali nazobčanih žaginih listov. Ta vsadna orodja pogosto povzročijo povratni udarec ali izgubo nadzora nad električnim orodjem.

Posebna opozorila za brušenje in rezanje

▶ Uporabljajte samo brusila, ki so atestirana za Vaše električno orodje in zaščitni pokrov, predviden za ta brusila. Brusil, ki niso predvidena za Vaše električno orodje, ne boste mogli dobro zavarovati in so zato nevarna.

Slovensko | 319

Kolenaste brusilne plošče morate montirati tako, da njihova brusilna površina ne bo segala čez rob zaščitnega pokrova. Nepravilno montirane brusilne plošče, ki sega čez rob zaščitnega pokrova, ni moč zadostno zavarovati.
▶ Zaščitni pokrov morate varno namestiti na električnem orodju in ga nastaviti tako, da se doseže najvećja mera varnosti, to pomeni da je najmanjši možni del brusilnega telesa obrnjen v smeri k uporabniku orodja. Zaščitni pokrov pomaga pri zaščiti uporabnika pred drobci, naključnim stikom z brusilnim telesom ter iskricami, ki lahko zanetijo obleko.
▶ Brusila lahko uporabljate samo za vrste uporabe, ki jih priporoča proizvajalec. Na primer: Nikoli ne brusite s stransko ploskvijo rezalne plošče. Rezalne plošče so namenjene odstranjevanju materiala z robom plošče. Brusilo se lahko zaradi bočnega delovanja sile zlomi.
Za izbrani brusilni kolut vedno uporabljajte nepoškodovane vpenjalne prirobnice pravilne velikosti in oblike. Ustrezne prirobnice podpirajo brusilni kolut in tako zmanjšujejo nevarnost, da bi se kolut zlomil. Prirobnice za rezalne plošče se lahko razlikujejo od prirobnic za druge brusilne kolute.
▶ Ne uporabljajte obrabljenih brusilnih kolutov večjih električnih orodij. Brusilni koluti za večja električna orodja niso konstruirana za višje število vrtljajev, s katerimi delujejo manjša električna orodja in se lahko zato zlomijo.

Ostala posebna opozorila za rezanje

Izogibajte se blokiranju rezalne plošče ali premočnemu pritiskanju na obdelovanec. Ne delajte pretirano globokih rezov. Preobremenjenost rezalne plošče se poveća, prav tako dovzetnost za zatikanje ali blokiranje in s tem možnost povratnega udarca ali zloma brusila.
Izogibajte se področja pred in za vrtečo se rezalno ploščo. Ce boste rezalno ploščo, ki je v obdelovancu, potisnili stran od sebe, lahko električno orodje v primeru povratnega udarca skupaj z vrtečim se kolutom odleti naravnost v Vas.
Če se rezalna plošča zagozdi ali će prekinete z delom, električno orodje izklopite in ga držite pri miru, dokler se kolut popolnoma ne ustavi. Nikoli ne poskušajte rezalne plošče, ki se še vrti, potegniti iz reza, ker lahko pride do povratnega udarca. Ugotovite in odstranite vzrok zagozditve.
Dokler se električno orodje nahaja v obdelovancu, ga ne smete ponovno vklopiti. Počakajte, da bo rezalna plošća dosegla polno število vrtljajev in šele potem previdno nadalujte z rezanjem. V nasprotnem primeru se lahko plošća zatakne, skoči iz obdelovanca ali povzroči povratni udarec.
▶ Plošče ali velike obdelovance ustrezno podprite in tako zmanjšajte tveganje povratnega udarca zaradi zataknjene rezalne plošče. Veliki obdelovanci se lahko zaradi lastne teže upognejo. Obdelovanec mora biti podprt z obeh strani, pa tudi v bližini reza in na robu.

▶ Še posebno previdni bodite pri „rezanju žepov“ v obstoječe stene ali v druga področja, v katera nimate vpogleda. Pogrezajoča se rezalna plošča lahko pri zarezovanju v plinske ali vodovodne cevi ter električne vodnike in druge predmete povzroči povratni udarec.

Posebna opozorila za brušenje z brusnim papirjem

▶ Ne uporabljajte predimenzioniranih brusilnih listov, temveč upoštevajte podatke proizvajalca o velikosti žaginega lista. Brusilni listi, ki gledajo čez brusilni krožnik, lahko povzročijo telesne poškodbe ali pa blokiranje in trganje žaginega lista oziroma povratni udarec.

Posebna opozorila za delo z žičnimi ščetkami

▶ Upoštevajte dejstvo, da žična ščetka tudi med običajno uporabo izgublja koščke žice. Žic zato ne preobremenjujte s premočnim pritiskanjem na ščetko. Koščki žice, ki letijo stran, lahko zelo hitro prodrejo skozi tanko oblačilo in/ali kožo.
Če je za delo priporočljiva uporaba zaščitnega pokrova, preprečite, da bi se zaščitni pokrov in žična ščetka dotikala. Premer diskastih in lončastih žičnih ščetk se lahko zaradi pritiskanja nanje in zaradi delovanja centrifugalnih sil poveča.

Dodatna opozorila

Nosite zaščitna očala.

Za iskanje skritih oskrbovalnih vodov uporabljajte ustrezne iskalne naprave oziroma se o tem pozanimajte pri lokalnem podjetju za oskrbo z elektriko, plinom in vodo. Stik z vodi, ki so pod napetostjo, lahko povzroči požar ali električni udar. Poškodbe plinskega voda so lahko vzrok za eksplozijo, vdor v vodovodno omrežje pa ima za posledico materialno škodo.
▶ Ne dotikajte se brusilnih in rezalnih plošč, dokler se niso ohladila. Plošče postanejo pri delu zelo vroče.
Zavarujte obdelovanec. Obdelovanec bo proti premikanju bolje zavarovan z vpenjalnimi pripravami ali s primežem, kot će bi ga držali z roko.
- Akumulatorske baterije ne odpirajte. Nevarnost kratkega stika!

Zaščitite akumulatorsko baterijo pred vročino, npr. tudi pred stalnim sončnim obsevanjem, ognjem, vodo in vlažnostjo. Obstaja nevarnost eksplozije.

Če je akumulatorska baterija poškodovana ali će jo nepravilno uporabljate, lahko iz nje uhajajo pare. Poskrbite za dovod svežega zraka in pri težavah poiščite zdravnika. Pare lahko povzročijo draženje dihalnih poti.
- Akumulatorsko baterijo uporabljajte le v povezavi z vašim izdelkom Bosch. Le tako je akumulatorska baterija zaščitena pred nevarno preobremenitvijo.

320 | Slovensko

Ostri predmeti, kot so na primer nohi ali izvijač, ali zunanje delujoče sile lahko poškodujejo akumulatorsko baterijo. Pride lahko do notranjega kratkega stika, zaradi katerega lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira.
▶ Previdno! Pri uporabi električnega orodja s funkcijo Bluetooth ^8 lahko pride do motenja drugih naprav in instalacij, letal in medicinskih naprav ter aparatov (npr. srčni spodbujevalnik, slušni aparati). Prav tako ni mogoče povsem izključiti škode za ljudi in živali v neposredni bližini. Električnega orodja s funkcijo Bluetooth ^9 ne uporabljajte v bližini medicinskih naprav in aparatov, bencinskih črpalk, kemičnih instalacij, na območjih z nevarnostjo eksplozije in v območjih, kjer se opravlja razstreljevanje. Električnega orodja s funkcijo Bluetooth ^9 ne uporabljajte v letalih. Izogibajte se dolgotrajni uporabi v neposredni bližini telesa.

Besedna znamka Bluetooth ^® kot tudi slikovne oznake (logotipi) so zaščitene blagovne znamke in last podjetja Bluetooth SIG, Inc. Vsaka uporaba te besedne znamke/slikovnih oznak s strani Robert Bosch Power Tools GmbH poteka z uporabo licence.

Opis in zmogljivost izdelka

Preberite vsa opozorila in napotila. Napake zaradi neupoštevanja spodaj navedenih opozoril in napotil lahko povzročijo električni udar, požar in/ali težke telesne poškodbe.

Razprite stran s sliko naprave in pustite to stran med branjem navodil za uporabo odprto.

Uporaba v skladu z namenom

Električno orodje je primerno za rezanje, grobo struženje in ščetkanje kovinskih in kamnitih materialov brez uporabe vođe.

Za rezanje z vezanimi brusilnimi sredstvi morate za rezanje uporabiti poseben zaščitni pokrov.

Pri rezanju kamna morate poskrbeti za dovolj dobro odsesovanje prahu.

Z dovoljenimi brusilnimi orodji lahko električno orodje uporabite tudi za brušenje z brusilnim papirjem.

Če je v električno orodje vstavljen modul Bluetooth® Low Energy Module GCY 30-4, boste lahko prek brezžične tehnologije Bluetooth® med električnim orodjem in mobilno končno napravo prenašali podatke in nastavitve električnega orodja.

GWS 18V-125 PSC:

Lučka na električnem orodju osvetljuje neposredno delovno območje električnega orodja in ni primerna za razsvetljavo v gospodinjstvu.

Komponente na sliki

Oštevilčenje komponent, ki so prikazane na sliki, se nanaša na prikaz električnega orodja na strani z grafiko.

1 Ročica za deblokiranje zaščitnega pokrova
2 Puščica smeri vrtenja na ohišju
3 Tipka za aretiranje vretena
4 Uporabniški vmesnik (GWS 18V-125 PSC)
5 Vklopno/izklopno stikalo
6 Sprostitvena ročica za stikalo za vklop/izklop
7 Akumulatorska baterija*
8 Deblokirna tipka akumulatorske baterije*
9 Pokrov za modul Bluetooth® Low Energy Module GCY 30-4
10 Dodatni ročaj (izolirana površina ročaja)
11 Brusilno vreteno
12 Zaščitni pokrov za brušenje
13 Prijemalna priribnica z O-prstanom
14 Brusilna plošča*
15 Vpenjalna matica
16 Hitrovpenjalna matica SDS4=lic
17 Zaščitni pokrov za rezanje*
18 Rezalna plošča
19 Ščitnik za roke*
20 Gumijasti brusilni krožnik*
21 Brusilni list*
22 Okrogla matica*
23 Lončasta ščetka*
24 Tipka za prikaz polnilnega stanja (GBA 18V...)
25 Prikaz napolnjenosti akumulatorske baterije (GBA 18V...) ^*
26 Ročaj (izolirana površina ročaja)
27 Odsesovalni pokrov za rezanje z drsnim vodilom*
28 Diamantna rezalna plošča*
29 Prikaz stanja napolnjenosti akumulatorske baterije (uporabniški vmesnik)
30 Prikaz stopnje predizbire števila vrtljajev (uporabniški vmesnik)
31 Tipka za predizbiro števila vrtljajev (uporabniški vmesnik)
32 Prikaz stanja električnega orodja (uporabniški vmesnik)
33 Prikaz zaščite pred preobremenitvijo (uporabniški vmesnik)
34 Tipka za prikaz stanja napolnjenosti (GBA 18V 6.3Ah/ProCORE18V...)
35 Prikaz stanja napolnjenosti akumulatorske baterije (GBA 18V 6.3Ah/ProCORE18V...)
36 Diodna delovna lučka (GWS 18V-125 PSC)
37 Diamantna vrtalna krona*
Prikazan ali opisan pribor ni del standarnega obsega dobave. Ce- loten pribor je del našega programa pribora.

Slovensko | 321

Tehnični podatki

Kotni brusilnik GWS 18V-125 PC GWS 18V-125 PSC
Številka artikla		3 601 JG3 E.. 3 601 JG3 F..
Nazivna napetost	V= 18 18
Nazivno število vrtljajev	min ^-1	9000 9000
Število vrtljajev v prostem teku	min ^-1	-4500 - 9000
Maks. premer brusilnega koluta	mm 125 125
Navoj brusilnega vretena		M 14 M 14
Maks. dolžina navoja brusilnega vretena	mm 22 22
Izklop pri povratnem udarcu		●	●
Zaščita proti ponovnemu zagonu		●	●
Predizbira števila vrtljajev		- ●
Teža po EPTA-Procedure 01:2014
- z d o d a t n i m r o čajem z blažilnim mehanizmom	kg	2,6 - 2,8*	2,6 - 2,8
- s standardnim dodatnim ročajem	kg	2,4 - 2,6*	2,4 - 2,6
Dovoljena temperatura okolice
- p r i p o l n j e n j u	°C	0...+45	0...+45
- p r i u p o in shbnijevanju	°C	-20...+50	-20...+50
Priporočene akumulatorske baterije		GBA 18V...	GBA 18V...
		GBA 18V... W	GBA 18V... W
		ProCORE18V...	ProCORE18V...
Priporočeni polnilniki		AL 18..	AL 18..
		GAL3680	GAL3680
Priporočeni polnilniki za induktativne akumulatorske ba-terije		GAL 18... W	GAL 18... W
Prenos podatkov
Bluetooth®		Bluetooth® 4.2(nizkoenergijsko) ^A)	Bluetooth® 4.2(nizkoenergijsko) ^A)
Oddaljenost od signala		8 s	8 s
Doseg signala		maksimalno 30 m ^1)	maksimalno 30 m ^1)

* odvisno od uporabljene akumulatorske baterije
"omejena zmogljivost pri temperaturah <0 °C
A) Končne mobilne naprave morajo biti združljive z nizkoenergijskimi orodji s funkcijo Bluetooth® (različica 4.1) in podpirati Generic Access Profile (GAP).
B) Doseg signala lahko glede na zunanje dejavnike, vključno z uporabljenim sprejemnikom, močno niha. V zaprtih prostorih je lahko zaradi kovinskih ovir (npr. stene, police, kovčki itd.) doseg prek tehnologije Bluetooth® občutno nížji.

Podatki o hrupu/vibracijah

	GWS 18V-125 PC GWS 18V-125 PSC
	3 601 JG3 E.. 3 601 JG3 F..
Merilne vrednosti hrupa izračunane v skladu z EN 60745-2-3.
Nivo hrupa naprave po vrednotenju A znaša tipično
Nivo zvočnega tlaka	dB(A)	79	79
Nivo jakosti zvoka	dB(A)	90	90
Netočnost K	dB	3	3
Nosite zaščitne glušnike!

Bosch Power Tools 1 609 92A 47G | (15.11.17)

322 | Slovensko

	GWS 18V-125 PC GWS 18V-125 PSC
Skupne vrednosti vibracij a_h (vektorska vsota treh smeri)in negotovost K se izračunajo v skladu z EN 60745-2-3:Brušenje površin (grobo brušenje):
a_h	m/s ^2	5,0	5,0
K	m/s ^2	1,5	1,5
Brušenje z brusilnim listom:
a_h	m/s ^2	3,5	3,5
K	m/s ^2	1,5	1,5

Podane vrednosti nivoja vibracij v teh navodilih so bile izmerjene v skladu s standardiziranim merilnim postopkom po EN 60745 in se lahko uporabljajo za primerjavo električnih orodij med seboj. Primeren je tudi za začasno oceno obremenjenosti z vibracijami.

Naveden nivo vibracij predstavlja glavne uporabe električnega orodja. Če pa se električno orodje uporablja še v druge namene, z različnim priborom, odstopajočimi vstavnimi orodji ali pri nezadostnem vzdrževanju, lahko nivo vibracij odstopa. To lahko obremenjenosti z vibracijami med določenim obdobjem uporabe občutno poveča.

Za natančnejšo oceno obremenjenosti z vibracijami morate upoštevati tudi tisti čas, ko je naprava izklopljena in teće, vendar dejansko ni v uporabi. To lahko obremenjenost z vibracijami preko celotnega obdobja dela občutno zmanjša.

Določite dodatne varnostne ukrepe za zaščito upravljalca pred vplivi vibracij, npr. Vzdrževanje električnega orodja in vstavnih orodij, segrevanje rok, organizacija delovnih postopkov.

Montaža

Vstavljanje modula Bluetooth ^® Low Energy Module GCY 30-4

Opozorilo: Pri električnih orodjih GWS 18V-125 PC je modul Bluetooth® Low Energy Module GCY 30-4 na voljo kot dodatna oprema; pri električnih orodjih GWS 18V-125 PSC je del obsega dobave.

Za več informacij o modulu Bluetooth® Low Energy Module GCY 30-4 si preberite pripadajoča navodila za uporabo.

Polnjenje akumulatorske baterije

▶ Uporabljajte samo polnilnike, ki so navedeni na strani s priborom. Samo ti polnilniki so usklajeni z litijevo-ionskim akumulatorjem na Vašem električnem orodju.

Opozorilo: Akumulatorsko baterijo dobavimo delno izpraznjeno. Da bi lahko akumulatorska baterija razvila svojo polno zmogljivost, jo morate pred prvo uporabo v celoti napolniti v vklopljeni polnilni napravi.

Litij-ionsko akumulatorsko baterijo lahko kadarkoli napolnite, ne da bi pri tem skrajšali življenjsko dobo. Prekinitev postopka polnjenja akumulatorske baterije ne poškoduje.

Litijevo-ionski akumulator je s sistemom „Electronic Cell Protection (ECP)“ zaščiten pred popolnim izpraznjenjem. Pri izpraznjenem akumulatorju se električno orodje s pomočjo zaščitnega stikala izklopi: vstavno orodje se ne premika več.

▶ Po samodejnem izklapljanju električnega orodja ne pritiskajte vklopno/izklopnega stikala. Akumulatorska baterija se lahko poškoduje.

Upoštevajte navodila za odstranjevanje odsluženih naprav.

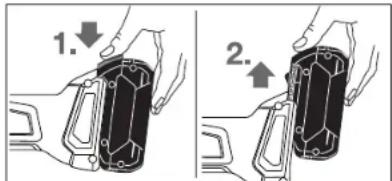

Odstranitev akumulatorske baterije

Akumulatorska baterija 7 ima dve blokirni stopnji, ki preprečujeta, da bi akumulatorska baterija pri nenamernem pritisku deblokirne tipke 8 izpadla. Kadar je akumulatorska baterija vstavljena v električnem orodju, je varovana z vzmetjo.

Akumulatorsko baterijo 7 vzemite ven tako, da pritisnete na deblokirno tipko 8 in potegnite akumulatorsko baterijo v smeri naprej izelektri nega orodja. Pri tem ne smete uporabiti si-le.

Prikaz napolnjenosti akumulatorske baterije (vrsta akumulatorske baterije GBA 18V...) (glejte sliko A)

Tri zelene lučke LED na prikazu polnilnega stanja akumulatorske baterije 25 prikazujejo stanje napolnitve akumulatorske baterije 7. Iz varnostnih razlogov je priklic stanja napolnitve možen le v stanju mirovanja električnega orodja.

Pritisnite tipko 24 za prikaz stanja napolnjenosti. To je možno tudi v primeru, da je akumulatorska baterija 7 sneta.

LED Kapaciteta

Trajno sveti 3 x zelena ≥2/3

Trajno sveti 2 x zelena ≥1/3

Trajno sveti 1 x zelena < 1/3

Utripajoča luč 1 x zelena Rezerva

Če po pritisku na tipko 24 LED ne sveti, je akumulatorska baterija okvarjena in se mora zamenjati.

Opozorilo: Stanje napolnjenosti akumulatorske baterije je prikazano tudi na uporabniškem vmesniku 4 (glejte razdelek „Uporabniški vmesnik“).

Slovensko | 323

Prikaz napolnjenosti akumulatorske baterije (Vrsta akumulatorske baterije GBA 18V 6.3Ah/ProCORE18V...) (glejte sliko B)

Pet zelenih LED-diod prikaza napolnjenosti akumulatorske baterije 35 kaže stanje napolnjenosti akumulatorske baterije. Iz varnostnih razlogov je priklic stanja napolnjenosti možen samo, ko električno orodje miruje.

Za prikaz stanja napolnjenosti pritisnite tipko 34. To je možno tudi, će akumulatorska baterija ni nameščena na orodju.

LED Kapaciteta

Neutripajoča lučka 5 x zelena	>80 - 100 %
Neutripajoča lučka 4 x zelena	>60 - ≤80 %
Trajno sveti 3 x zelena	>40 - ≤60 %
Trajno sveti 2 x zelena	>20 - ≤40 %
Trajno sveti 1 x zelena	>0 - ≤20 %
Utripajoča luč 1 x zelena	0 %

Če po pritisku tipke 34 ne sveti nobena LED-dioda, je akumulatorska baterija pokvarjena in jo je treba zamenjati.

Opozorilo: Stanje napolnjenosti akumulatorske baterije je prikazano tudi na uporabniškem vmesniku 4 (glejte razdelek „Uporabniški vmesnik“).

Montaža zaščitnih priprav

Pred začetkom kakršnihkoli del na električnem orodju (na primer vzdrževanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz električnega orodja odstraniti akumulator. Pri nenamernem aktiviranju vklopnio/izklopnega stikala obstaja nevarnost telesnih poškodb.

Opozorilo: Po lomu brusilnega koluta med obratovanjem ali pri poškodovanju prijemal na zaščitnem pokrovu/na električnem orodju, morate električno orodje takoj poslati na naslov servisa; naslovi se nahajajo v odstavku „Servis in svetovanje o uporabi”.

Zaščitni pokrov za brušenje

Položite zaščitni pokrov 12 na vpetje električnega orodja, dokler ne bo kodirni nastavek zaščitnega pokrova ustrezal vpetju. Pritisnite in držite pri tem sprostitveno ročico 1.

Zaščitni pokrov 12 pritisnite na steblo vretena, tako da bo rob zaščitnega pokrova nasedel na prirobnico električnega orodja, nato pa zaščitni pokrov obrnite, tako da bo slišno zaskočil.

Zaščitni pokrov 12 prilagodite zahtevam delovnega procesa. V a deblokiranje 1 navzgor in obrnite položaj.

Vselej nastavite zaščitni pokrov 12 tako, da bodo 3 rdeča odmikala deblokirne ročice 1 prijela v ustrezne odprtine zaščitnega pokrova 12.

▶ Zaščitni pokrov 12 naj bo nastavljen tako, da bo iskre-nje v smeri upravljalca onemogočeno.
▶ Zaščitni pokrov 12 se sme premikati samo po aktiviranju ročice za deblokiranje 1! V nasprotnem primeru nadaljnja uporaba električnega orodja ni dovoljena in ga je treba dostaviti na popravilo v servisno delavnico.

Opozorilo: Na zaščitnem pokrovu 12 so kodirne zareze, ki so tam zato, da se na električno orodje lahko montira samo ustrezen zaščitni pokrov.

Zaščitni pokrov za rezanje

▶ Pri rezanju z vezanimi brusilnimi sredstvi morate vedno uporabiti zaščitni pokrov za rezanje 17.
▶ Pri rezanju kamna morate poskrbeti za dovolj dobro od-sesovanje prahu.

Zaščitni pokrov za rezanje 17 se montira kot zaščitni pokrov za brušenje 12.

Odsesovalni pokrov za rezanje z drsnim vodilom

Odsesovalni pokrov za rezanje z drsnim vodilom 27 se montira kot zaščitni pokrov za brušenje 12.

Dodatni ročaj

▶ Električno orodja uporabljajte samo skupaj z dodatnim ročajem 10.

Odvisno od delovnega postopka privijte dodatni ročaj 10 na desno ali levo stran glave gonila.

Dodatni ročaj za dušenje vibracij

Vibration Control

Dodatni ročaj za dušenje vibracij omogoča brušenje in rezanje domala brez vibracij in s tem prijetnejše in varnejše delo.

▶ Dodatnega ročaja ne smete spreminjati.

Poškodovanega dodatnega ročaja ne uporabljajte.

Ščitnik za roke

- Pri delih z gumijastim brusilnim krožnikom 20 ali lončasto ščetko/ploščato ščetko/pahljačastim brusilnim kolutom naj bo ščitnik za roke 19 vedno montiran.

Ščitnik za roke 19 pritrdite z dodatnim ročajem 10.

Nontaža brusilnih orodij

Pred začetkom kakršnihkoli del na električnem orodju (na primer vzdrževanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz električnega orodja odstraniti akumulator. Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb.
▶ Ne dotikajte se brusilnih in rezalnih plošč, dokler se niso ohladila. Plošče postanejo pri delu zelo vroče.

Očistite brusilno vreteno 11 in vse dele, ki so predvideni za montažo.

Za pritrjevanje in sprostitev brusilnih orodij pritisnite tipko za aretiranje vretena 3 in fiksirajte vreteno.
Tipko za aretiranje vretena pritiskajte samo pri mirujočem brusilnem vretenu. V nasprotnem primeru se lahko električno orodje poškoduje.

324|Slovensko

Brusilni kolut/rezalna plošča

Upoštevajte dimenzije brusilnih orodij. Premer luknje se mora ujemati s prijemalno prirobnico. Uporaba adapterjev ali reducirnih komadov ni dovoljena.

Pri uporabi diamantnih rezalnih kolutov pazite, da se bosta puščica smeri vrtenja na diamantnem rezalnem kolutu in smer vrtenja električnega orodja (glejte puščico smeri vrtenja na glavi gonila) ujemali.

Zaporedje montaže je prikazano na strani z grafiko.

Za pritrditev brusilnega koluta/rezalne plošće najprej privijte napenjalno matico 15, nato pa vpnite kolut oziroma plošćo s pomočjo ključa z dvema luknjama, glejte odstavek „Hitrovpenjalna matica“.

Brusilni nastavek mora biti trdno nameščen, da se pri izteku delovanja električnega orodja ne odvije z vretena.

Preverite po montaži brusilnega orodja pred vklopom, ali je brusilno orodje koretno montirano in ali se lahko prosto vrti. Zagotovite, da se brusilno orodje ne dotika zaščitnega pokrova ali drugih delov.

V prijemalni prirobnici 13 je okrog centrimega roba vstayljen del iz umetne mase (O-obroč). Če O-obroč manjka ali je poškodovan, se mora pred nadaljno uporabo prijemalna prirobnica 13 nujno nadomestiti.

Pahljačasti brusilni kolut

- Za dela, kjer uporabljate pahljačaste brusilne kolute, vedno montirajte ščitnik za roke 19.

Gumijasti brusilni krožnik

- Za dela, kjer uporabljate gumijaste brusilne krožnike 20, vedno montirajte ščitnik za roke 19.

Zaporedje montaže je prikazano na strani z grafiko.

Privijte okroglo matico 22 in jo zategnite s ključem z dvema luknjama.

Lončasta ščetka/ploščata ščetka

- Za dela, kjer uporabljate krtačne lonce ali krtačne kolute, vedno montirajte ščitnik za roke 19.

Zaporedje montaže je prikazano na strani z grafiko.

Lončasta ščetka/ploščata ščetka mora biti na brusilno vrete- no privita tako, da trdno nalega na prirobnici brusilnega vrete- na na koncu navoja. Lončasto ščetko/ploščato ščetko trdno privijte z viličastim ključem.

Hitrovpenjalna matica (SDS)-clic

Za enostavnejšo zamenjavo brusilnega orodja brez uporabe dodatnih orodij lahko namesto napenjalne matice 15 uporabite hitrovpenjalno matico 16.

- Hitrovpenjalna matica 16 se lahko uporablja samo za brusilne kolute in rezalne plošče.

▶ Uporabljajte samo brezhibne, nepoškodovane hitrovpenjalne matice 16.

▶ Pri privijanju pazite, da bo popisana stran hitrovpenjalne matice 16 obrnjena proč od brusilne plošče; puščica naj kaže indeksno oznako 38.

Pritisnite tipko za aretiranje vretena 3 in fiksirajte brusilno vreteno. Trdno privijte hitrovpenjalno matico z obračanjem brusilnega koluta v urini smeri.

Pravilno pritrjeno, nepoško- dovano hitrovpenjalno mati- co lahko ročno odvijete z obračanjem narebričenega prstana v protiurni smeri. Hitrovpenjalne matice, ki je obtičala na vretenu, nikoli ne odvijajte s kleščami, am- pak uporabite ključ z dvema luknjama. Ključ z dvema lu- knjama namestite tako, kot je prikazano na sliki.

Dovoljena brusilna orodja

Uporabljate lahko vsa brusilna orodja, ki so navedena v tem navodilu za uporabo.

Dovoljeno število vrtljajev [min ^1 ] oziroma obodna hitrost [m/s] uporabljenenih brusilnih orodij morata znašati najmanj toliko, kolikor znašajo vrednosti v spodnji tabeli.

Upoštevajte torej dovoljeno število vrtljajev oziroma obo-dno hitrost na etiketi brusilnega orodja.

125 7 22,2 9000 80

125--900080

75 30 M 14 9000 45

Slovensko | 325

82-M14900080

Obračanje glave gonila (GWS 18V-125 PC)

Pred začetkom kakršnihkoli del na električnem orodju (na primer vzdrževanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz električnega orodja odstraniti akumulator. Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb.

Glavo gonila lahko vrtite v korakih po 90°. Tako lahko vklopno/izklopno stikalo v posebnih primerih dela namestite v ugodnej-šo pozicijo za rokovanje, npr. za rezalna dela z od-sesovalnim pokrovom z drsnim vodilom/pri stojalu za rezanje ali za levičarje.

Do konca odvijte vse

4 vijake. Glavo gonila previdno in ne da bi jo odstranili z ohišja zasukajte v novi položaj. Ponovno trdno privijte vse 4 vijake.

Odsesavanje prahu/ostružkov

Prah nekaterih materialov kot npr. svinčenega premaza, nekaterih vrst lesa, mineralov in kovin je lahko zdravju škodljiv. Dotik ali vdihavanje tega prahu lahko povzroči alergične reakcije in/ali obolenja dihal uporabnika ali oseb, ki se nahajajo v bilžini. Določene vrste prahu kot npr. prah hrastovine ali bukovja veljajo kot kancerogene, še posebej v povezavi z dodatnimi snovmi za obdelavo lesa (kromat, zaščitno sredstvo za les). Material z vsebnostjo azbesta smejo obdelovati le strokovnjaki.

- Poskrbite za dobro zračenje delovnega mesta.

- Priporočamo, da nosite zaščitno masko za prah s filtrirnim razredom P2.

Upoštevajte veljavne nacionalne predpise za obdelovalne materiale.

▶ Preprečite nabiranje prahu na delovnem mestu. Prah se lahko hitro vname.

Delovanje

Zagon

Namestitev akumulatorske baterije

Potisnite akumulatorsko baterijo 7 od spredaj v nogo električnega orodja tako daleč, da varno zaskoči.

Vklop/izklop

Za zagon električnega orodja potisnite sprostitveno ročico 6 naprej, nato pa stikalo za vklop/izklop 5 potisnite navzgor.

Za izklop električnega orodja vklopno/izklopno stikalo 5 spustite.

Da bi privarčevali z energijo, vklopite električno orodje le takrat, ko ga boste uporabljali.

Pred uporabo morate brusilno orodje pregledati. Montaža naj bo brezhibna, orodje pa se mora prosto obračati. Opravite preizkusni tek brez obremenitve, ki naj traja približno 1 minuto. Ne uporabljajte poškodovanih, neuravnoteženih ali vibrirajočih brusilnih orodij. Poškodovana brusilna orodja lahko počijo in povzročijo telesne poškodbe.

Izklop pri povratnem udarcu

Če pride do nenadnega povratnega udarca električnega orodja (npr. zaradi blokade pri rezanju), elektronika prekine napajanje motorja.

Pri tem diodna delovna lučka 36 utripa v be- li barvi, prikaz stanja 32 pa v rdeči.

Za ponoven vklop premaknite vklopno/izklopno stikalo 5 v položaj izklopa in znova vklopite električno orodje.

Zaščita proti ponovnemu zagonu

Zaščita pred ponovnim zagonom preprećuje nekontroliran za gon električnega orodja po prekinitvi električnega toka.

Pri vklopljeni zaščiti pred ponovnim zagonom prikaz stanja 32 utripa rdeče.

Za ponoven vklop premaknite vklopno/izklopno stikalo 5 v položaj izklopa in znova vklopite električno orodje.

326 | Slovensko

Uporabniški vmesnik (glejte sliko D)

Uporabniški vmesnik 4 je namenjen predizbiri števila vrtljajev

in prikazu stanja električnega orodja.

Predizbira števila vrtljajev (GWS 18V-125 PSC)

S tipko za predizbiro števila vrtljajev 31 lahko potrebno število vrtljajev izberete tudi med delovanjem.

Podatki v spodnji tabeli so priporočene vrednosti.

Obdelovanec Uporaba Vsadno orodje Stopnjapredizbire				števila vrtljajev	GWS 18V-125 PSC [min ^-1 ]
Kovina	Ščetkanje, od-stranjevanje rje	Žična ščetka		1	4500
nerjavno jeklo	Brušenje Plošča iz fibra 2		6	0	0	0
Kovina	Struženje Brusilni kolut 3		9	0	0	0
Kovina	Rezanje Rezalna plošča 3		9	0	0	0
Kamen	Rezanje Diamantna rezalna plošča in vodilne sani (reza-nje kamna je možno samo z vodilnimi sanmi)			3	9	0

Navedene vrednosti stopenj vrtenja so le informativne vrednosti.

Dovoljeno število vrtljajev vsadnega orodja mora biti najmanj tako visoko kot maksimalno število vrtljajev, ki je navedeno na električnem orodju. Pribor, ki se vrti hitreje kot je dovoljeno, se lahko zlomi in leti naokrog.

Prikazi stanja

Prikaz stanja napolnjenosti akumulatorske baterije (uporabniški vmesnik) 29	Pomen/vzrok	Rešitev
zelena	Akumulatorska baterija je napolnje na
rumena	Akumulatorska baterija je skoraj prazna	Akumulatorsko baterijo je treba kmalu zamenjati oz. napolniti
rdeča	Akum. baterija je prazna	Menjava oz. polnjenje akumulatorske baterije
Prikaz zaščite pred preobremenitvijo (uporabniški vmesnik) 33	Pomen/vzrok	Rešitev
rumena	Dosežena je bila nevarna temperatura (motor, elektronika, akumulatorska baterija)	Pustite orodje delovati v prostem teku in pustite, da se ohladi
rdeča	Električno orodje je pregreto in se izklopi	Pustite električno orodje, da se ohladi
Prikaz stanja električnega orodja (uporabniški vmesnik) 32	Pomen/vzrok	Rešitev
zelena	Stanje je v redu	-
rumena	Dosežena je bila nevarna temperatura ali pa je akumulatorska baterija skoraj prazna	Pustite orodje delovati v prostem teku in pustite, da se ohladi ali pa kmalu zamenjajte oz. napolnite akumulatorsko baterijo
sveti rdeče	Električno orodje je pregreto ali pa je akumulatorska baterija skoraj prazna	Pustite električno orodje, da se ohladi ali pa zamenjajte oz. napolnite akumulatorsko baterijo
utripa rdeče	Aktiviran samodejni izklop v primeru povratnega udarca ali zaščita pred ponovnim zagonom	Izklop in ponoven vklop električnega orodja
modro utripajoče	Električno orodje je povezano s prenosno končno napravo ali pa poteka prenos nastavitev	-

1 609 92A 47G | (15.11.17) Bosch Power Tools

0

0

Slovensko | 327

Funkcije povezljivosti

V povezavi z modulom Bluetooth® Low Energy Module

GCY 30-4 imate za električno orodje na voljo naslednje funk- cije povezliivosti:

• Registracija in personalizacija
• Preverjanje statusa, izdaja varnostnih opozoril
• Splošne informacije in nastavitve
• U pr a v l j a n j e

Za več informacij o modulu Bluetooth® Low Energy Module

GCY 30-4 si preberite pripadajoča navodila za uporabo.

Navodila za delo

Električno orodje z vstavljenim modulom Bluetooth® Low Energy Module GCY 30-4 je opremljeno z vmesnikom za radijsko povezavo. Upoštevajte lokalne omejitve uporabe, npr. v letalih ali v bolnišnicah.
▶ Previdno pri zarezovanju v nosilne stene, glejte odstavek „Opozorila glede statike“.

Če lastna teža obdelovanca ne zadošča, da bi varno na legal na podlago, ga ustrezno vpnite.

- Nikoli ne obremenjujte električnega orodja do te mere, da bi se ustavilo.

Pustite, da električno orodje po težki obremenitvi še nekaj minut obratuje v praznem teku. Tako se vstavno orodje ohladi.

▶ Ne dotikajte se brusilnih in rezalnih plošć, dokler se niso ohladila. Plošće postanejo pri delu zelo vroče.

▶ Ne uporabljajte električnega orodja skupaj s stojalom za rezalno brušenje.

Če se električno orodje naelektri s statično elektriko, vgrajena elektronika električnega orodja poskrbi za samodejni izklop.

Za zagon električnega orodja potisnite sprostitveno ročico 6 naprej, nato pa stikalo za vklop/izklop 5 potisnite navzgor.

Kosmačenje

Za kosmačenje nikoli ne uporabljajte rezalnih plošč.

Najboljši delovni rezultat boste pri kosmačenju dosegli z naklonskim kotom od 30° do 40°. Z zmernim pritiskanjem pomikajte električno orodje sem in tja. Tako se obdelovanec ne bo preveč segrel, ne bo spremenil barve in ne bo dobil brazd.

Pahljačasti brusilni kolut

S pahljačastim brusilnim kolutom (pribor) je možno tudi obdelovanje izbočenih površin in profilov.

Pahljačasti brusilni koluti imajo bistveno daljšo življenjsko dobo, nižji nivo hrupa in nižje brusilne temperature kot navadni brusilni koluti.

Rezanje kovine

▶ Pri rezanju z vezanimi brusilnimi sredstvi morate vedno uporabiti zaščitni pokrov za rezanje 17.

Pri rezanju delajte z zmernim pomikom, ki ga prilagodite materialu. Ne pritiskajte na rezalno ploščo in preprečite zatikanje v obdelovanec in osciliranje.

Ustavljajoče se rezalne plošče ne skušajte zavirati tako, da bi s strani v nasprotni smeri njenega vrtenja pritiskali nanjo.

Električno orodje vedno premikajte protismerno. V nasprotnem primeru obstaja nevarnost, da bo nekontrolirano izpadlo iz reza.

Pri rezanju profilov in četverorobih cevi je najbolje začeti pri najmanjšem premeru.

Rezanje kamna (glejte sliko C)

▶ Pri rezanju kamna morate poskrbeti za dovolj dobro od- sesovanje prahu.
▶ Nosite zaščitno masko proti prahu.
Električno orodje se lahko uporablja samo za suho rezanje/brušenje.

Pri rezanju kamnine morate vedno uporabiti diamantno rezalno ploščo.

Pri uporabi odsesovalnega pokrova za rezanje z drsnim vodilom 27 mora biti sesalnik atestiran za odsesovanje kameninskega prahu. Bosch ima v ponudbi primerne sesalnike.

Vklopite električno orodje in ga s sprednjim delom drsnega vodila postavite na obdelovanec. Električno orodje pomikajte z zmernim pomikom, ki ga morate prilagoditi materialu, ki ga obdelujete.

Pri rezanju posebno trdih obdelovancev, na primer betona z visoko vsebnostjo prodnikov, se lahko diamantna rezalna plošča segreje, kar povzroči poškodbe. Na to Vas nedvoumno opozarja venec isker, ki se vrti skupaj s ploščo.

V takem primeru rezanje prekinite in ohladite diamantno re-zalno ploščo tako, da jo pustite delovati v prostem teku pri najvišjem številu vrtljajev.

Opazno nazadovanje z delovnimi rezultati in venec isker po- menita, da je diamantna rezalna plošča postala topa. Nabrusi- te jo lahko s kratkimi rezi v abrazivni material, na primer v apnenec.

Opozorila glede statike

Zareze v nosilne stene ureja normativ DIN 1053 del 1 oziroma določila, ki so specifična za posamezne države.

Te predpise je treba obvezno spoštovati. Pred začetkom del se posvetujte z odgovornimi statiki, arhitekti ali s pristojnim vodstom gradbišča.

328 | Hrvatski

Opozorila za optimalno uporabo akumulatorske baterije

Akumulatorsko baterijo morate zavarovati pred vlago in vodo. Akumulatorsko baterijo skladiščite samo v temperaturnem območju od -20 °C do 50 °C. Poleti ne pustite, da bi akumulatorska baterija obležala v avtomobilu.

Zračne reže akumulatorske baterije občasno očistite z mehkim, čistim in suhim čopičem.

Bistveno krajši čas delovanja po polnjenju pomeni, da je akumulatorska baterija izrabljena in da jo je potrebno zamenjati. Upoštevajte navodila za odstranjevanje odsluženih naprav.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

Pred začetkom kakršnihkoli del na električnem orodju (na primer vzdrževanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz električnega orodja odstraniti akumulator.
Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb.

Električno orodje in prezračevalne reže naj bodo vedno čisti, kar bo zagotovilo dobro in varno delo.

Bodite skrbni pri shranjevanju pribora in rokovanju z njim.

Servis in svetovanje o uporabi

Servis Vam bo dal odgovore na Vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Risbe razstavljenega stanja in informacije o nadomestnih delih se nahajajo tudi na spletu pod:

www.bosch-pt.com

Skupina svetovalcev o uporabi podjetja Bosch Vam bo z veseljem v pomoč pri vprašanjih o naših izdelkih in njihovega pri bora.

Ob vseh vprašanjih in naročilih rezervnih delov nujno sporočite 10-mestno številko na tipski ploščici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovškova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

www.bosch.si

Transport

Priložene litij-ionske akumulatorske baterije so podvržene zahtevam zakona o nevarnih snoveh. Uporabnik lahko akumulatorske baterije brez nadaljnih pogojev transportina na cesti. Pri pošiljkah s strani tretjih (npr.: zračni transport ali špedicija) se morajo upoštevati posebne zahteve glede embalaže in označitve. Pri pripravi odpreme mora biti obvezno nujno vključen strokovnjak za nevarne snovi.

Akumulatorske baterije pošiljajte samo, će je ohišje nepoško-dovano. Prelepite odprte kontakte in zapakirajte akumulator ske baterije tako, da se v embalaži ne premika.

Prosimo upoštevajte tudi morebitne druge nacionalne predpi- se.

Odlaganje

Električna orodja, akumulatorske baterije, pribor in embalažo morate reciklirati v skladu z varstvom okolja.

Akumulatorskih baterij/baterij ne smete odvreči med hišne odpadke!

Samo za države EU:

V skladu z Direktivo 2012/19/EU se morajo električna orodja, ki niso več v uporabi ter v skladu z Direktivo 2006/66/ES morate okvarjene ali obrabljene akumulatorske baterije/baterije zbirati ločeno in jih okolju prijazno reciklirati.

Akumulatorji/baterije:

Li-Ion:

Električna sigurnost

Brižljiva uporaba i ophodenje s električnim alatima

Brižljivo ophodenje i uporaba akumulatorskih alata

Lončaste četke/pločaste četke
