| Merkki | Bosch |
| Malli | GWS 18V-125 PC |
| Kategoria | Langaton kulmahiomakone |
| Nimellisjännite | 18 V |
| Nimellisnopeus | 9000 r/min |
| Hiomalaikan maksimihalkaisija | 125 mm |
| Karan kierre | M14 |
| Paino (EPTA:n mukaan) | 2,4 - 2,8 kg (akun ja kahvan mukaan) |
| Virtalähde | 18 V litiumioniakku (suositeltu GBA 18V... tai ProCORE18V...) |
| Suositellut laturit | AL 18.., GAL3680 |
| Suojaus | Takaiskupysäytys, Tahattoman käynnistymisen esto |
| Liipaisinkytkin | Käynnistys/pysäytyskytkin vapautusvivulla |
| Karalukitus | Kyllä, tarvikkeen vaihtoa varten |
| Liitettävyys | Yhteensopiva Bluetooth® Low Energy GCY 30-4 -moduulin kanssa (valinnainen) |
| Lämpötila-alue (toiminta) | 0...+45 °C |
| Lämpötila-alue (säilytys) | -20...+50 °C |
| Käyttökohteet | Hionta, katkaisu, hiominen, harjaus metallille ja kivelle |
| Huolto | Puhdista tuuletusaukot pehmeällä harjalla; irrota akku ennen huoltoa |
| Varaosat | Saatavilla osoitteesta www.bosch-pt.com |
| Mukana tulevat tarvikkeet | Lisäkahva, hiontasuojus, haka-avain, kiristysmutteri |
| Takuu | Ota yhteyttä Boschin huoltopalveluun |
Usein kysytyt kysymykset - GWS 18V125 PC BOSCH
Käyttäjien kysymyksiä aiheesta GWS 18V125 PC BOSCH
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Kulmahiomakone PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi GWS 18V125 PC - BOSCH ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. GWS 18V125 PC merkiltä BOSCH.
KÄYTTÖOHJE GWS 18V125 PC BOSCH
bylustuksiing aiiinäbladä
IV Instruktijas Orjonalvalda
R Original Inseukcija
Sähkötyökalujen yleiset turvallisuusohjeet
VAROITUS Lue kaikki turvallisuus- ja muut ohjeet.
Turvallisuusonjeiden houdattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.
Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku-käyttöisiä sähkötyökaluja (ilman verkkojohtoa).
Työpaikan turvallisuus
- Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voi- vat johtaa tapaturmiin.
- Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinõitä, jotka saattavat sytyttää pölyn tai höyryt.
- Pidä lapset ja sivulliset loitolla sähkötyökalua käyttä essäsi. Voit menettää laitteesi hallinnan huomiosi suuntautuessa muualle.
132 | Suomi
Sähköturvallisuus
Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
- Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä.
- Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.
Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.
Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.
Henkilöturvallisuus
Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen.
Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukkaantumisriskiä.
Vällt tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi on- nettomuuksille.
Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijait-see laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen.
Vältä epänormaalia kehon asentoa. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa.
Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin.
- Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että niitä käytetään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja.
Sähkötyökalujen huolellinen käyttö ja käsittely
- Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.
- Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata.
Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkötyökalun tahattoman käynnistyksen.
Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.
Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista.
▶ Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita.
Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työ-losuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön saattaa johtaa vaarallisiin tilanteisiin.
Akkukäyttöisten työkalujen huolellinen käsittely ja käyttö
Lataa akku vain valmistajan suosittelemassa latauslaitteessa. Latauslaite, joka soveltuu määrätyntyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua la-dattaessa.
Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoitettua akkua. Jonkin muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon.
Pidä irrallista akkua loitolla metalliesineistä, kuten paperinliittimistä, kolikoista, avaimista, nauloista, ruuveista tai mulista plenistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.
Väärästä käytöstä johtuen akusta saattaa vuotaa nestettä. Vältä koskettamasta nestettä. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi
Suomi|133
lääkärin apua. Akusta vuotava neste saattaa aiheuttaa är- sytystä ja palovammoja.
Huolto
Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al-kuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena.
Kulmahiomakoneen turvallisuusohjeet
Yhteiset varo-ohjeet hiomista, hiekkapaperihiomista, työskentelyä teräsharjan kanssa ja katkaisuhiontaa varten
Tätä sähkötyökalua tulee käyttää hiomakoneena, hiek-kapaperihiomakoneena, teräsharjana ja katkaisuhiomakoneena. Ota huomioon kaikki varo-ohjeet, ohjeet, piirustukset ja tiedot, joita saat sähkötyökalun kanssa. Ellet noudata seuraavia ohjeita, saattaa se johtaa sähköiskuun, tulipaloon ja/tai vaikeisiin loukkaantumisiin.
Tämä sähkötyökalu ei sovellu kiillotukseen. Käyttö, johon sähkötyökalu ei ole tarkoitettu, saattaa aiheuttaa vaaratilanteita ja loukkaantumista.
- Älä käytä mitään lisälaitteita, joita ei valmistaja ole tarkoittanut tai suositellut nimenomaan tälle sähkötyökalulle. Vain se, että pystyl kiinnittämään laitetta sähkötyökaluusi ei takaa sen turvallista käyttöä.
Vaihtotyökalun sallitun kierrosluvun tulee olla vähintään yhtä suuri kuin sähkötyökalussa mainittu suurin kierrosluku. Lisätarvike, joka pyörii sallittua suuremmalla nopeudella, saattaa murtua ja sinkoutua ympäristöön.
Vaihtotyökalun ulkohalkaisijan ja paksuuden tulee vastata sähkötyökalun mittatietoja. Väärin mitoitettuja vaihtotyökaluja ei voida suojata tai hallita riittävästi.
- Hiomalaikkojen ja laippojen tulee sopia tarkasti sähkötyökalusi hiomakaraan. Käytettäessä vaihtotyökaluja, jotka liitetään laippaan, tulee vaihtotyökalun reiän halkaisijan sopia laipan kiinnityshalkaisijaan. Vaihtotyökalut, joita ei kiinnitetä oikein sähkötyökaluun. pyörivät epä-tasaisesti, tärisevät voimakkaasti ja saattavat johtaa hallinnan menettämiseen.
- Älä käytä vaurioituneita vaihtotyökaluja. Tarkista ennen jokaista käyttöä, ettei vaihtotyökalussa, kuten hiomalaikoissa ole pirstoutumia tai halkemia, hioma-lautasessa halkeamia tai voimakasta kulumista, teräsharjassa irtonaisia tai katkenneita lankoja. Jos sähkö-työkalu tai vaihtotyökalu putoaa, tulee tarkistaa, että se on kunnossa tai sitten käyttää ehjää vaihtotyökalua. Kun olet tarkistanut ja asentanut vaihtotyökalun, pidä itsesi ja lähistöllä olevat henkilöt loitolla pyörivän vaihtotyökalun tasosta ja anna sähkötyökalun käydä minuutti täydellä kierrosluvulla. Vaurioituneet vaihtotyö- kalut menevät yleensä rikki tässä ajassa.
Käytä henkilökohtaisia suojavarusteita. Käytä käytöstä riippuen kokokasvonaamiota, silmäsuojusta tai suojalaseja. Jos mahdollista, käytä pölynaamaria, kuulonsuojainta, suojakäsineitä tai erikoissuojavaatetta, joka suojaa sinut pieniltä hioma- ja materiaalihiukkasialta. Silmät tulee suojata lenteleviltä vierailta esineiltä, jotka
saattavat syntyä erilaisessa käytössä. Pöly- tai hengityssuojanaamareiden täytyy suodattaa pois työstössä syntyvä pöly. Jos olet pitkään alttiina voimakkaalle melulle, saattaa se vaikuttaa heikentävästi kuuloon.
Varmista, että muut henkilöt pysyvät turvallisella etäisyydellä työalueeltasi. Jokaisella, joka tulee työalueelle, tulee olla henkilökohtaiset suojavarusteet. Työkappaleen tai murtuneen vaihtotyökalun osia saattaa sinkoutua kauemmas ja vahingoittaa ihmisiä myös varsinaisen työalueen ulkopuolella.
Pidä sähkötyökalua ainoastaan kumipäällysteisistä kahvapinnoista tehdessäsi työtä, jossa vaihtotyökalu voi osua piilossa olevaan sähköjohtoon. Kosketus jännitteiseen johtoon voi saattaa sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun.
- Älä aseta sähkötyökalua pois, ennen kuin vaihtotyökalu on pysähtynyt kokonaan. Pyörivä vaihtotyökalu saattaa koskettaa lepopintaa ja voit menettää sähkötyökalusi hallinnan.
- Älä koskaan pidä sähkötyökalua käynnissä sitä kantaessasi. Vaatteesi voi hetkellisen kosketuksen seurauksena tarttua kiinni pyörivään vaihtotyökaluun, joka saattaa tunkeutua kehoosi.
Puhdista sähkötyökalusi tuuletusaukot säännöllisesti. Moottorin tuuletin imee pölyä työkalun koteloon, ja voimakas metallipölyn kasautuma voi synnyttää sähköisiä vaaratilanteita.
- Älä käytä sähkötyökalua palavien aineiden lähellä. Kipi-nät voivat sytyttää näitä aineita.
- Älä käytä vaihtotyökaluja, jotka tarvitsevat nestemäistä jäähdytysainetta. Veden tai muiden nestemäisten jäähdytysaineiden käyttö saattaa johtaa sähköiskuun.
Takaisku ja vastaavat varo-ohjeet
Takaisku on äkillinen reaktio, joka syntyy pyörivän vaihtotyökalan, kuten hiomalaikan, hiomalautasen tai teräsharjan tarttuessa kiinni tai jäädessä puristukseen. Tarttuminen tai puristukseen joutuminen johtaa pyörivän vaihtotyökalan äkilliseen pysähdyxseen. Tällöin hallitsematon sähkötyökalu sinkoutuu tartumakohdasta vaihtotyökalan kiertosuunnasta vastakkaiseen suuntaan. Jos esim. hiomalaikka tarttuu tai joutuu puristukseen työkappaleeseen, saattaa hiomalaikan reuna, joka on uponnut työkappaleeseen, juuttua kiinni aiheuttaan hiomalaikan ponnahduksen ulos työkappaleesta tai aiheuttaa takaiskun. Hiomalaikka liikkuu silloin käyttävää henkilöä vasten tai poispäin hänestä, riippuen laikan kiertosuunnasta tartumakohdassa. Tällöin hiomalaikka voi myös murtua. Takaisku johtuu sähkötyökalan väärinkäytöstä tai käytöstä vääärään tarkoitukseen. Se voidaan estää sopivin varotoimin, joita selostetaan seuraavassa.
Pitele sähkötyökalua tukevasti ja saata kehosi ja käsi-vartesi asentoon, jossa pystyt vastaamaan takaisku-voimiin. Käytä aina lisäkahvaa, jos sinulla on sellainen, jotta pystyisit parhaalla mahdollisella tavalla hallitse-maan takaiskuvoimia tai vastamomenteja työkalun ryntökäynnissä. Käyttävä henkilö pystyy hallitsemaan
134|Suomi
takaisku- ja vastamomenttivoimat noudattamalla sopivia suojatoimenpiteitä.
- Älä koskaan tuo kättäsi lähelle pyörivää vaihtotyökalua. Vaihtotyökalu saattaa takaiskun sattuessa liikkua kätesi yli.
Vältä pitämästä kehoasi alueella, johon sähkötyökalu liikkuu takaiskun sattuessa. Takaisku pakottaa sähkötyökalun vastakkaiseen suuntaan hiomalaikan liikkeeseen nähden tarttumiskohdassa.
Työskentele erityisen varovasti kulmien, terävien reunojen jne. alueella, estä vaihtotyökalua ponnahtamasta takaisin työkappaleesta ja juuttumasta kiinni. Pyöri-vällä vaihtotyökalulla on taipumus juuttua kiinni kulmissa, terävissä reunoissa tai saadessaan kimmokkeen. Tämä johtaa hallinnan pettämiseen tai takaiskuun. - Älä käytä ketjuteriä tai hammastettuja sahanteriä. Täl- laiset vaihtotyökalut aiheuttavat usein takaiskun tai sähkö työkalun hallinnan menettämisen.
Erityiset varo-ohjeet hiontaan ja katkaisuhiontaan
Käytä yksinomaan sähkötyökalullesi sallittuja hiomatökaluja ja näitä hiomatökaluja varten tarkoitettuja suojuksia. Hiomatökaluja, jotka eivät ole tarkoitettuja sähkötyökalun kanssa käytettäviksi ei voida suojata riittävästi ja ne ovat turvattomia.
Taivutetut laikat on asennettava niin, että niiden hi- mapinta ei ulotu laikkasuojuksen tason ulkopuolelle. Asiaankuulumattomasti asennettua hiomalaikkaa, joka ulottuu laikkasuojuksen tason ulkopuolelle ei voida suojata riittävästi.
Laikkasuojuksen täytyy olla tukevasti kiinni sähkötyökalussa ja niin asennettu, että suurin mahdollinen turvallisuus saavutetaan t. s. niin, että mahdollisimman pieni osa hiomatyökalusta on avoin käyttäjää kohti. Laikkasuojuus auttaa suojaamaan käyttävää henkilöa murtokappaleilla, halattomalla hiomatyökalun koskeltamisel-ta ja kipinöiltä, jotka voivat sytyttää vaatteet palamaan.
▶ Hiomatyökaluja saa käyttää ainoastaan siihen käyttöön mihin niitä suositellaan. Esim.: Älä koskaan hio hiomaalkan sivupintaa käyttäen. Hiomalaikat on tarkoi-tettu hiontaan laikan ulkokehällä. Sivuttain kohdistuva voima saattaa murtaa hiomalaikan.
Käytä aina virheetöntä, oikean kokoista ja muotoista kiinnityslaippaa valitsemallesi hiomalaikalle. Sopivat laipat tukevat hiomalaikkaa ja vähentävät näin hiomalaikan murtumisriskiä. Katkaisulaikkojen laipat saattavat poiketa muiten hiomalaikkojen laipoista.
- Älä käytä isompiin sähkötyökaluihin kuuluneita kuluneita hiomalaikkoja. Suurempien sähkötyökalujen hiomalaikat eivät sovellu pienempien sähkötyökalujen suuremmille kierrosluvuille, ja ne voivat murtua.
Muita katkaisuhiontaan liittyviä erityisvaro-ohjeita
Vältä katkaisulaikan juuttumista kiinni ja liian suurta syöttöpainetta. Älä tee liian syviä leikkauksia. Katkaisulaikan ylikuormitus kasvattaa sen rasilusta ja sen alttiutta kallistua tai juuttua kiinni ja siten takaiskun ja laikan murtumisen mahdollisuutta.
Vältä aluetta pyörivän katkaisulaikan edessä ja takana. Jos katkaisulaikka liikkuu työkappaleessa sinusta pois-päin, saattaa sähkötyökalu takaiskun sattuessa singota suoraan sinua kohti pyörivällä laikalla.
Jos katkaisulaikka joutuu puristukseen tai keskeytät työn, tulee sinun pysäyttää sähkötyökalu ja pitää se rauhallisesti paikoillaan, kunnes laikka on pysähtynyt. Älä koskaan koeta poistaa vielä pyörivää katkaisulaikkaa leikkauksesta, se saattaa aiheuttaa takaiskun. Määrittele ja poista puristukseen joutumisen syy.
- Älä käynnistä sähkötyökalua uudelleen, jos laikka on kiinni työkappaleessa. Anna katkaisulaikan ensin saavuttaa täysi kierrosluknusa, ennen kuin varovasti jatkat leikkausta. Muussa tapauksessa saattaa laikka tarttua kiinni, ponnahtaa ulos työkappaleesta tai aiheuttaa takais-kun.
Tue litteät tai isot työkappaleet katkaisulaikan puristuksen aiheuttaman takaiskuvaaran minimoimiseksi. Suuret työkappaleet voivat taipua oman painonsa takia. Työkappaletta tulee tukea molemmilta puolilta, sekä katkaisuleikkauksen vierestä että reunoista.
Ole erityisen varovainen upotusleikkauksissa seinin tai muihin alueisiin, joiden taustaa tai rakennetta et pysty näkemään. Uppoava katkaisulaikka saattaa aiheuttaa takaiskun osuessaan kaasu- tai vesiputkiin, sähköjoh- toihin tai muihin kohteisiin.
Erityiset varo-ohjeet hiekkapaperihiontaan
- Älä käytä ylisuuria hiomapapereita, vaan noudata valmistajan ohjeita hiomapapereiden koosta. Hiomapaperit jotka ulottuvat hiomalautasen ulkopuolelle, saattavat aiheuttaa loukkaantumista tai johtaa kiinnijuuttumiseen, hiomapaperin repeytymiseen tai takaiskuun.
Erityiset varo-ohjeet työskentelyyn teräsharjan kanssa
Ota huomioon, että teräsharjasta irtoaa lankoja myös normaalikäytössä. Älä ylikuormita lankoja käyttämällä liian suurta painetta työkappaletta vasten. Irti sinkoutuvat langan kappaleet voivat helposti tunkeutua ohuen vaatteen tai ihon läpi.
▶ Jos suojusta suositellaan, tulee sinun varmistaa, ettei suojus ja teräsharja voi koskettaa toisiaan. Lautas- ja kuppiharjojen halkaisijat voivat laajeta puristuspaineen ja keskipakovoiman johdosta.
Lisävaro-ohjeita
Käytä suojalaseja.
Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi tai käänny paikallisen jake- luyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoputken puhkaisu ai- heuttaa aineellista vahinkoa.
- Älä kosketa hioma- tai katkaisulaikkoja, ennen kuin ne ovat jäähtyneet. Laikat tulevat käytössä hyvin kuumiksi.
Suomi|135
▶ Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkkiin kiinnitetty työkappale pysyy tukevammin paikoillaan kuin kädessä pidettynä.
- Älä avaa akkua. On olemassa oikosulun vaara.
Suojaa akku kuumuudelta esim. myös pitkääikaiselta auringonpaisteelta, tulelta, vedeltä ja kosteudelta. On olemassa räjähdysvaara.
Jos akku vaurioituu tai sitä käytetään asiaankuulumatomalla tavalla, siitä saattaa purkautua höyryjä. Tuule-ta raikkaalla ilmalla ja hakeudu lääkärin luo, jos ilme-nee haittoja. Höyryt voivat ärsyttää hengitystiehyeitä.
Käytä akkua ainoastaan yhdessä Bosch-tuotteesi kanssa. Vain täten suojaat akkusi vaaralliselta ylikuormitukselta.
▶ Terävät esineet (esim. naulat ja ruuvitaltat) tai kuoreen kohdistuvat iskut voivat vaurioittaa akkua. Silloin voi syntyä sisäinen oikosulku ja akku voi syttyä palamaan, muodostaa savua, räjähtää tai ylikuumentua.
- Varoitus! Kun sähkötyökalaua käytetään Bluetooth ^7 -yhteydellä, siitä voi aiheutua häiriöitä muille laitteille ja järjestelmille, lentokoneille ja lääketieteellisille laitteille (esim. sydämentahdistin, kuulolaitteet). Lisäksi siitä voi mahdollisesti aiheutua haittaa vältittömässä läheisyydessä oleville ihmisille ja elämille. Älä käytä sähkötyökalaua Bluetooth ^8 -yhteydellä lääketieteellisten laitteiden, huoitoasemien, kemiallisten laitosten, räjähdysvaarallisten tilojen ja räjäytysalueiden läheisyydessä. Älä käytä sähkötyökalaua Bluetooth ^9 -yhteydellä lentokoneissa. Vältä käyttämästä pitkäalkaisesti kehon vältittömässä läheisyydessä.
Bluetooth®-tuotenimi sekä vastaavat kuvamerkit (logot) ovat rekisteröityjä tavaramerkkejä ja Bluetooth SIG, Inc.-yhtiön omaisuutta. Näiden tuotenimien/kuvamerkkien kaikenlainen käyttö on lisensoitu Robert Bosch Power Tools GmbH-yhtiölle.
Tuotekuvaus
Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Käännä auki taittosivu, jossa on laitteen kuva ja pidä se uloskäännettynä lukiessasi käyttöohjetta.
Määräyksenmukainen käyttö
Sähkötyökalu on tarkoitettu metallin ja kiviainesten katkaisuun karhentamiseen ja harjaamiseen ilman veden käyttöä. Katkaisussa sidoshiomainetta käyttäen täytyy aina käyttää erityistä katkaisusuojusta.
Käytön aikana on huolehdittava riittävästä pölyn poistoimusta.
Sallituilla hiomatyökaluilla sähkötyökalua voidaan käyttää myös hiekkapaperihiontaan.
Sähkötyökalun tiedot ja asetukset voidaan välittää Bluetooth® Low Energy-moduulin GCY 30-4 ja Bluetooth®-radiosignaaliteknologian avulla sähkötyökalusta mobiililaitteeseen.
GWS 18V-125 PSC
Sähkötyökalun valo on tarkoitettu sähkötyökalun työalueen suoraan valaisuun, se ei sovellu kotitalouden huonevaloksi.
Kuvassa olevat osat
Kuvassa olevien osien numerointi viittaa grafiikkasivussa olevaan sähkötyökalun kuvaan.
1 Laikkasuojuksen lukitusvipu
2 Kiertosuuntanuoli kotelossa
3 Karan lukituspainike
4 Käyttöliittymä (GWS 18V-125 PSC)
5 Käynnistyskytkin
6 Käynnistyskytkimen lukituksen avausvipu
7 Akku*
8 Akun vapautuspainike*
9 Bluetooth® Low Energy-moduulin GCY 30-4 suojus
10 Lisäkahva (eristetty kädensija)
11 Hiomakara
12 Laikkasuojus hiontaa varten
13 O-renkaalla varustettu kiinnityslaippa
14 Hiomalevy*
15 Kiinnitysmutteri
16 Pikakiinnitysmutteri SDS-clic ^4 (M14)
17 Laikkasuojus katkaisua varten
18 Katkaisulaikka*
19 Kāsisuojus*
20 Kuminen hiomalautanen*
21 Hiomapaperi
22 Rengasmutteri*
23 Kuppiharja*
24 Latausvalvontanäytön painike (GBA 18V...)
25 Akun latausvalvontanäyttö (GBA 18V...)
26 Kahva (eristetty kädensija)
27 Imuhuppu leikkaukseen ohjauskelkan kanssa
28 Timanttikatkaisulaikka*
29 Akun lataustilan näyttö (käyttöliittymä)
30 Kierrosluvun valintaportaan näyttö (käyttöliittymä)
31 Kierrosluvun valintapainike (käyttöliittymä)
32 Sähkötyökalun tilanäyttö (käyttöliittymä)
33 Ylikuormitussuojan näyttö (käyttöliittymä)
34 Lataustilan näytön painike
(GBA 18V 6.3Ah/ProCORE18V...)
35 Akun lataustilan näyttö
(GBA 18V 6.3Ah/ProCORE18V...)
36 LED-työvalaisin (GWS 18V-125 PSC)
37 Timanttiporakruunu*
*Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi- mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas- tamme.
136|Suomi
Tekniset tiedot
| Kulmahiomakone GWS 18V-125 PC GWS 18V-125 PSC | |||
| Tuotenumero | 3 601 JG3 E.. 3 601 JG3 F.. | ||
| Nimellisjännite V= 18 18 | |||
| Nimellinen kierrosluku | min ^-1 | 9000 9000 | |
| Tyhjäkäyntikierrosluku | min ^-1 | -4500 - 9000 | |
| Hiomalaikan maks. halkaisija mm 125 125 | |||
| Hiomakaran kierre | M 14 M 14 | ||
| Hiomakaran kierteen suurin sallittu pituus | mm 22 22 | ||
| Takaiskun poiskytkentä ● ● | |||
| Uudelleenkäynnistyssuoja | ● | ● | |
| Kierrosluvun esivalinta | - ● | ||
| Paino vastaa EPTA-Procedure 01:2014 | |||
| - tärinävaimennetulla lisäkahvalla | kg | 2,6 - 2,8* | 2,6 - 2,8* |
| - vakiolisäkahvalla | kg | 2,4 - 2,6* | 2,4 - 2,6* |
| Sallittu ympäristön lämpötila | |||
| - ladattaessa | °C | 0...+45 | 0...+45 |
| - käytössä ja säilytyksessä | °C | -20...+50 | -20...+50 |
| Suositellut akut | GBA 18V... | GBA 18V... | |
| GBA 18V... W | GBA 18V... W | ||
| ProCORE18V... | ProCORE18V... | ||
| Suositellut latauslaitteet | AL 18.. | AL 18.. | |
| GAL3680 | GAL3680 | ||
| Induktioakkujen suositellut latauslaitteet | GAL 18... W | GAL 18... W | |
| Tiedonsiirto | |||
| Bluetooth® | Bluetooth® 4.2(Low Energy) ^A) | Bluetooth® 4.2(Low Energy) ^A) | |
| Signaaliväli | 8 s | 8 s | |
| Signaalin kantavuus | suurin 30 m ^B) | suurin 30 m ^B) | |
* riippuen käytetystå akusta
"rajoitettu tehokkuus, kun lämpötilat <0 °C
A) Mobilillaitteiden täytyy olla yhteensopivia Bluetooth*-Low-Energy-laitteiden (versio 4.1) kanssa ja tukea Generic Access Profile (GAP)-pääsyprofilia.
B) Kantavuus voi vaihdella voimakkaasti ulkoisten olosuhteiden ja käytettävän vastaanottimen mukaan. Suljetuissa tiloissa ja metallisten esteiden (esimerkiksi seinät, kaapit, laukut, yms.) takia Bluetooth ^® -kantavuus voi olla huomattavasti pienempi.
Melu-/tärinätiedot
| GWS 18V-125 PC GWS 18V-125 PSC | |||
| 3 601 JG3 E.. 3 601 JG3 F.. | |||
| Melun mittausarvot on määritetty EN 60745-2-3 mu-kaan. | |||
| Laitteen tyypillinen A-painotettu | |||
| Äänenpainetaso | dB(A) | 79 | 79 |
| Äänen tehotaso | dB(A) | 90 | 90 |
| Epävarmuus K | dB | 3 | 3 |
| Käytä kuulonsuojaimia! | |||
Suomi | 137
GWS 18V-125 PC GWS 18V-125 PSC
| Värähtelyn yhteisarvot ah(kolmen suunnan vektorisumma) ja epävarmuus K mitattuna EN 60745-2-3 mukaan: | |||
| Pintahionta (rouhennus): | |||
| ah | m/s2 | 5,0 | 5,0 |
| K | m/s2 | 1,5 | 1,5 |
| Hionta hiomapyöröllä: | |||
| ah | m/s2 | 3,5 | 3,5 |
| K | m/s2 | 1,5 | 1,5 |
Näissä ohjeissa mainittu värähtelytaso on mitattu normissa EN 60745 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös värähtelyrasituksen väliaikaiseen arviointiin.
Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalaua käytetään kuitenkin muihin käyttötarkoituksin, erilaisilla lisävarusteilla, poikkeavilla käyttötarvikkeilla tai riittämättömästi huollettuna, silloin värähtelytaso saattaa poiketa ilmoitetusta arvosta. Tämä saat-taa kasvattaa koko työaikajakson värähtelyrasitusta huomat-tavasti.
Värähtelyrasituksen tarkaksi arvioimiseksi tulee huomioida myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi selvästi pienentää koko työaikajakson värähtelyrasi tusta.
Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojelemiseksi värähtelyn vaikutuksilta, esimerkiksi: Sähkötyökalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä, työprosessien organisointi.
Asennus
Käytä moduulia Bluetooth® Low Energy Module GCY 30-4
Huomio: Sähkötyökaluihin GWS 18V-125 PC Bluetooth® Low Energy -moduulin GCY 30-4 saa lisävarusteena. Sähkötyökaluissa GWS 18V-125 PSC se kuuluu vakiovarustukseen. Lue asiaankuuluva käyttöopas, joka sisältää Bluetooth® Low Energy-moduulia GCY 30-4 koskevat lisätiedot.
Akun lataus
Käytä vain tarvikesivulla mainittuja latauslaitteita. Vain nämä latauslaitteet on sovitettu sähkötyökalussasi käytettävälle litiumioniakulle.
Huomio: Akku toimitetaan osittain ladattuna. Jotta akun täysi teho voitaisiin taata, tulee akku ennen ensimmäistä käyttöön- ottoa ladata täyteen latauslaitteessa.
Litiumioniakkua voidaan ladata milloin vain lyhentämättä akun elinikää. Latauksen keskeytys ei vaurioita akkua.
Litiumioniakku on suojattu syväpurkausta vastaan elektronisen kennojen suojauksen "Electronic Cell Protection (ECP)" avulla. Akun tyhjetessä suojakytkentä pysäyttää sähkötyökalun: Vaihtotyökalu ei enää liiku.
- Älä enää paina käynnistyskytkintä sähkötyökalun automaattisen poiskytkennän jälkeen. Akku saattaa vahingoittua.
Ota huomioon hävitysohjeet.
Akun irrotus

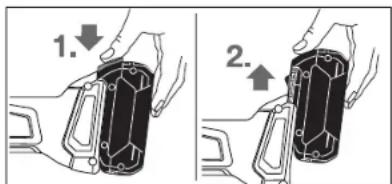

Akussa 7 on kaksi lukitusvaihetta, jotka estävät akkua irtoamasta, jos tahattomasti painaa akun lukkopainiketta 8. Akun ollessa sähkötyökalussa, jousi pitää sen paikoillaan.
Irrota akku 7 painamalla lukkopainiketta 8 ja vetämällä akku eteenpäin ulos sähkötyökalusta. Älä käytä voimaa tähän.
Akun lataustilan näyttö (Akkutyyppi GBA 18V...) (katso kuva A)
Akun latausvalvontanäytön 25 kolme vihreää LED:iä näyttää akun 7 lataustilan. Turvallisuussyistä on akun lataustilan tarkistus mahdollinen vain sähkötyökalun ollessa pysähdyksissä.
Paina painiketta 24, lataustilanteen tarkistamiseksi. Tämän voit tehdä myös akun 7 ollessa irrotettuna.
LED Kapasiteetti
3 vihreä LED palaa jatkuvasti ≥2/3
2 vihreä LED palaa jatkuvasti ≥1/3
1 vihreä LED palaa jatkuvasti < 1/3
Vilkkuvalo 1 vihreä LED Varalla
Jos painiketta 24 painettaessa ei yhtään LED:iä syty, on akku viallinen, ja se täytyy vaihtaa.
Huomio: Akun lataustila ilmoitetaan myös käyttöliittymässä 4 (katso kappale "Käyttöliittymä").
Akun lataustilan näyttö
(Akun tyyppi GBA 18V 6.3Ah/ProCORE18V...) (katso kuva B)
Akun lataustilan näytön 35 viisi vihreää LEDiä ilmoittavat akun lataustilan. Turvallisuussyistä lataustilan tiedustelu on mahdollista vain sähkötyökalun ollessa pysähdyksissä.
Paina painiketta 34 näyttääksesi lataustilan. Tämä on mahdollista myös kun akku ei ole paikoillaan.
138 | Suomi
LED Kapasiteetti
| Jatkuvasti palava valo, 5 vihreää | >80 - 100 % |
| Jatkuvasti palava valo, 4 vihreää | >60 - ≤80 % |
| 3 vihreä LED palaa jatkuvasti | >40 - ≤60 % |
| 2 vihreä LED palaa jatkuvasti | >20 - ≤40 % |
| 1 vihreä LED palaajatkuvasti | >0 - ≤20 % |
| Vilkkuvalo 1 vihreä LED 0 % | |
Jos painikkeen 34 painamisen jälkeen ei pala yhtään LED-valoa, akku on rikki ja se täytyy vaihtaa.
Huomio: Akun lataustila ilmoitetaan myös käyttöliittymässä 4 (katso kappale "Käyttöliittymä").
Suojalaitteiden asennus
Irrota aina akku sähkötyökalusta ennen kaikkia laitteeseen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säilytettäessä. Muutoin käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran.
Huomio: Jos hiomalaikka on murtunut käytön aikana, tai jos laikan suojuksen/sähkötyökalun kiinnityslaitteisiin on tullut vika, on sähkötyökalu heti lähetettävä korjaukseen keskushuoltoon tai valtuutettuun huoltoliikkeeseen, katso osoite luvusta "Asiakaspalvelu ja käyttöneuvonta".
Laikkasuojus hiontaa varten
Laita suojus 12 sähkötyökalun kiinnittimeen niin pitkälle, kunnes suojuksen koodausnokat ovat kohdikkain kiinnittimen kanssa. Paina ja pidä vapautusvipua 1 painettuna.
Paina laikkasuojus 12 karan kau- laan niin, että suojuksen olake tu- kee sähkötyökalun laippaan ja kierrä suojusta kunnes se lukkiu- tuu paikoilleen kuuluvasti.
Sovita suojuksen 12 asento työtehtävän vaatimusten mukaan. Paina lukitusvipua 1 ylöspäin ja
kierrä laikkasuojus 12 haluttuun asentoon.
▶ Aseta aina laikkasuojus 12 niin, että lukitusvivun 1 kaikki 3 punaista nokkaa tarttuu laikkasuojuksen 12 vastaavilin syvennyksiin.
Säädä laikkasuojusta 12 niin, että kipinäsuihku käyttä- jän suuntaan estyy.
Laikkasuojus 12 saa kiertyä vain lukitusvipua 1 painettaessa! Muussa tapauksessa ei sähkötyökalua missään tapauksessa käyttää, vaan se tulee toimittaa asiakaspalveluun.
Huomio: Laikkasuojuksen 12 koodinokat varmistavat, että vain sähkötyökaluun sopiva laikkasuojus voidaan asentaa.
Laikkasuojus katkaisua varten
- Katkaisussa sidoshioma-ainetta käyttäen täytyy aina käyttää katkaisusuojusta 17.
- Kiven leikkauksessa on aina huolehdittava riittävästä pölyn poistoimusta.
Katkaisuun tarkoitettu laikkasuojus 17 asennetaan samalla tavalla kuin hiomiseen tarkoitettu laikkasuojus 12.
Pölynimusuojus katkaisuun ohjauskelkkaa käyttäen
Pölynimusuojus katkaisuun ohjauskelkkaa 27 käyttäen asennetaan samalla tavalla kuin hionnassa käytettävä suojus 12.
Lisäkahva
Käytä supistushylsyä vain lisäkahvan 10 kanssa.
Kierrä lisäkahva 10 vaihteiston päähän oikealle tai vasemmalle riippuen työtavasta.
Tärinävaimennettu lisäkahva
Vibration Control
Tärinävaimennettu lisäkahva mahdollistaa vähätärinäisen ja turvallisen työskentelyn.
- Älä muuta lisäkahvaa millään tavalla. - Älä jatka vaurioituneen lisäkahvan käyttöä
Käsisuojus
Asenna aina käsisuojus 19, kun työskentelet kumisen hiomalautasen 20 tai kuppiharjan/laikkaharjan/tasoliuskalaikan kanssa.
Kiinnitā kāsisuojus 19 lisäkahvan 10 avulla.
Hiomatyökalun asennus
Irrota aina akku sähkötyökalusta ennen kaikkia laittee-seen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säilytettäessä. Muutoin käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran.
- Älä kosketa hioma- tai katkaisulaikkoja, ennen kuin ne ovat jäähtyneet. Laikat tulevat käytössä hyvin kuumiksi.
Puhdista hiomakara 11 ja kaikki asennettavat osat.
Paina karan lukituspainiketta 3 karan lukitsemiseksi hioma- työkaluja kiinnitettäessä ja irrotettaessa.
Käytä karan lukitusta vain katkaisulaikan ollessa pysähdyksissä. Muussa tapauksessa sähkötyökalu saattaa vaurioitua.
Hioma-/katkaisulaikka
Ota huomioon hiomatyökalun mitat. Reiän halkaisijan tulee sopia kiinnityslaippaan. Älä käytä supistuskappaleita tai adaptereita.
Kiinnitä timanttikatkaisulaikkoja käyttäessäsi huomiota sii- hen, että timanttikatkaisulaikassa oleva kiertosuuntaa osoit- tava nuoli ja sähkötyökalun kiertosuunta (katso vaihdepäässä oleva kiertosuuntaa osoittava nuoli) täsmäävät keskenään.
Asennuksen järjestys näkyy grafiikkasivussa.
Kiinnitä hioma-/katkaisulaikka kiertämällä kiinnitysmutteri 15 paikoilleen ja kiristämällä se sakara-avaimella, katso kappa-letta "Pikakiinnitysmutteri".
Varmista hiomatarvikkeen pitävä kiinnitys, jotta se ei irtoa käytön yhteydessä karasta.
Suomi|139
Tarkista hiomatyökalun asennuksen jälkeen ennen käynnistystä, että hiomatyökalu on oikein asennettu ja pystyy pyörimään vapaasti. Varmista, että hiomatyökalu ei osu laikan suojukseen tai muihin osiin.
Kiinnityslaipassa 13 on muoviosa (O-rengas) keskityslaipan ympäri. Jos tä-mä O-rengas puuttuu tai on vaurioitu-nut, vaihda se ehdottomasti ennen kiinnityslaipan 13 asennusta.
Tasoliuskalaikka
Asenna aina käsisuojus 19, kun työskentelet tasolius-kalaikan kanssa.
Kuminen hiomalautanen
Asenna aina käsisuojus 19, kun työskentelet kumisen hiomalautasen 20 kanssa.
Asennuksen järjestys näkyy grafiikkasivussa.
Kierrä rengasmutteri 22 paikoilleen ja kiristä se sakara-avaimella.
Kuppiharja/laikkaharja
Asenna aina käsisuojus 19, kun työskentelet kuppilai- kan tai laikkaharjan kanssa.
Asennuksen järjestys näkyy grafiikkasivussa.
Kuppiharja/laikkaharja tulee pystyä kiertämään niin pitkälle hiomakaraan, että ne tukevat hiomakaran laippaan hiomaka- ran kierteen lopussa. Kiristä kuppiharja/laikkaharja sakara- avaimella.
Pikakiinnitysmutteri (SDS)-clic
Helpon työkalukiinnityksen aikaansaamiseksi ilman työkaluja voit kiinnitysmutterin 15 sijasta käyttää pikakiinnitysmutteria 16.
Pikakiinnitysmutteria 16 saa käyttää vain hioma- ja katkaisulaikkojen kanssa.
Käytä yksinomaan virheetöntä, moitteettomassa kunnossa olevaa pikakiinnitysmutteria 16.
Tarkista mutteria kiinnittäessäsi, että pikakiinnitysmutterin 16 sivu, jossa on tekstiä, ei osoita hiomalaikkaa; nuolen tulee osoittaa indeksimerkkiä 38.
Käytä karan lukituspainiketta. 3 hiomakaran lukitsemiseen. Kierrä hiomalaikkaa voimakkaasti myötäpäivään pikakiinnitysmutterin kiristämiseksi.
Oikein kiinnitetyn, vaurioitu-maltoman pikakiinnitysmutterin voit irrottaa sormivoi-min kiertämällä vurrettua rengasta vastapäivään. Älä koskaan irrota kiinnijuuttunutta pikakiinnitysmutteria pihdeillä, vaan käytä sakara-avainta. Aseta sakara-avain mutteriin kuvan osoittamalla tavalla.
Sallitut hiomatyökalut
Kaikkia tässä käyttöohjeessa mainittuja hiomatyökaluja voidaan käyttää.
Käytetyn hiomatyökalun kierrosluvun [min ^-1 ] ja kehänopeuden [m/s] tulee vähintään noudattaa seuraavan taulukon arvoja.
Tarkista sen tähden hiomatyökalun etiketissä oleva sallittu kierrosluku tai kehänopeus.
125722,2900080
125--900080
75 30 M 14 9000 45
82 - M 14 9000 80
Vaihteiston pään kierto (GWS 18V-125 PC)
Irrota aina akku sähkötyökalusta ennen kaikkia laitteeseen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säilytettäessä. Muutoin käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran.
Bosch Power Tools 1 609 92A 47G | (15.11.17)
140|Suomi
Voit kääntää vaihteiston pääta 90°-portaissa. Täten voidaan käynnistyskytkin kääntää parempaan käyttöasentoon eri työtapauksissa esim. vasenkätisille.
Kierrä 4 ruuvia kokonaan ulos. Käännä vaihteiston pää varovasti ja kotelosta irrottamatta uuteen asentoon. Kiristä 4 ruuvia uudelleen.
Pölyn ja lastun poistoimu
Materiaalien, kuten lyijypitoisen pinnoitteen, muutamien puulaatujen, kivennäispölyt ja metallipölyt voivat olla terveydelle vaarallisia. Pölyn kosketus tai hengitys saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilõille allergisia reaktiotaia ja/tai hengitystiesairauksia.
Määrättyjä pölyjä, kuten tammen-tai pyökinpölyä pidetään karsinogeenisina, eritoten yhdessä puukäsittelyssä käytettyjen lisääineiden kanssa (kromaatti, puunsuoja-aine). Asbestipitoisia aineita saavat käsitellä vain ammattilaiset.
- Huolehdi työkohteen hyvästä tuuletuksesta.
- Suosittelemme käyttämään suodatusluokan P2 hengityssuojanaamaria.
Ota huomioon maassasi voimassaolevat säännökset koski- en käsiteltäviä materiaaleja.
▶ Vältä pölynkertymää työpaikalla. Pöly saattaa helposti syttyä palamaan.
Käyttö
Käyttöönotto
Akun asennus
Työnnä ladattu akku 7 edestä sähkötyökalun jalkaan, kunnes se on lukkiutunut hyvin.
Käynnistys ja pysäytys
Kun haluat käynnistää sähkötyökalun, työnnä lukituksen avausvipua 6 eteenpäin ja paina sen jälkeen käynnistyskytkintä 5 ylöspäin.
Sähkötyökalu pysähtyy, kun päästät käynnistyskytkimen 5 vapaaksi.
Käynnistä energiansäästön takia sähkötyökalu vain, kun käytät sitä.
Tarkista hiomatyökalut ennen käyttöä. Hiomatyökalun tulea olla moitteettomasti asennettu ja sen täytyy pys- tyä pyörimään vapaasti. Suorita vähintään 1 minuutin koekäyttö ilman kuormitusta. Älä käytä vaurioituneita, epämuotolsia tai tärisevää hiomatyökaluja. Vaurioitu- neet hiomatyökalut voivat mennä palasiksi ja aiheuttaa loukkaantumisia.
Takaiskun poiskytkentä
Sähkötyökalun äkillisen takaiskun yhteydessä (esimerkiksi laikan jumittuessa katkaisuleikkauksessa) elektroniikka katkai-see virransyötön moottoriin.
Tällöin LED-työvalaisin 36 vilkkuu valkoisena ja tilanäyttö 32 punaisena.
Uutta käyttöönottoa varten tulee käynnistyskytkin 5 siirtää poiskytkettyyn asentoon ja sähkötyökalu tulee sitten käynnistää uudelleen.
Uudelleenkäynnistyssuoja
Uudelleenkäynnistyssuoja estää sähkötyökalun hallitsemattoman käynnistyksen virtakatkon jälkeen.
Kun uudelleenkäynnistyssuoja on kytketty päälle, tilanäyttö 32 vilkkuu punaisena.
Uutta käyttöönottoa varten tulee käynnistyskytkin 5 siirtää poiskytkettyyn asentoon ja sähkötyökalu tulee sitten käynnis tää uudelleen.
Käyttöliittymä (katso kuva D)
Käyttöliittymä 4 on tarkoitettu kierrosluvun valintaan ja sähkötyökalun käyttötilan näyttöön.
Kierrosluvun esivalinta (GWS 18V-125 PSC)
Voit esivalita käytön aikana tarvittavan kierrosluvun esivalintapainikkeella 31.
Seuraavan taulukon tiedot ovat suosituksia.
| Materiaali | Käyttö | Valhtotyökalu | Kierrosluvun esi-valintaporras | GWS 18V-125 PSC [min ^-1 ] | ||
| Metalli | Harjaus, ruosteen-poisto | Pataharja 1 | 4 | 5 | 0 | 0 |
1 609 92A 47G | (15.11.17) Bosch Power Tools
Suomi|141
| Materiaali | Käyttö | Vaihtotyökalu | Kierrosluvun esi-valintaporras | GWS 18V-125 PSC [min ^-1 ] | |||
| Ruostuma-ton teräs | Hionta Kuitulevy 2 | 6 | 0 | 0 | 0 | ||
| Metalli | Rouhintahionta Hiomalaikka 3 | 9 | 0 | 0 | 0 | ||
| Metalli | Katkaisu Katkaisulaikka 3 | 9 | 0 | 0 | 0 | ||
| Kivi | Katkaisu Timanttikatkaisulaikka ja ohjausluistit (kivien katkaisu on sallittu vain ohjausluistien kanssa) | 3 | 9 | 0 | |||
Kierroslukuportaiden ilmoitetut arvot oval suuntaa-antavia arvoja.
Vaihtotyökalun sallitun kierrosluvun tulee olla vähintään yhtä suuri kuin sähkötyökalussa mainittu suurin kierrosluku. Lisätarvike, joka pyörii sallittua suuremmalla nopeudella, saattaa murtua ja sinkoutua ympäristöön.
Tilan näytöt
| Akun lataustilan näyttö (käyttöliittymä) 29 vihreä | Merkitys/syy | Ratkaisu |
| Akku ladattu | ||
| keltainen | Akku melkein tyhjä | Vaihda tai lataa akku pian |
| punainen | Akku tyhjä | Vaihda tai lataa akku |
| Ylikuormitussuojan näyttö (käyttöliittymä) 33 | Merkitys/syy | Ratkaisu |
| keltainen | Kriittinen lämpötila on saavutettu (moottori, elektronikka, akku) | Käytä sähkötyökalua tyhjäkäynnillä ja anna jäähtyä |
| punainen Sähkötyökalu on ylikuumentunut ja | kytkeytyy pois päältä | Anna sähkötyökalun jäähtyä |
| Sähkötyökalun tilanäyttö (käyttöliittymä) 32 vihreä | Merkitys/syy | Ratkaisu |
| Tila OK | - | |
| keltainen | Kriittinen lämpötila on saavutettu tai akku lähes tyhjä | Käytä sähkötyökalua tyhjäkäynnillä ja anna jäähtyä tai vaihda tai lataa akku |
| palaa punaisena | Sähkötyökalu on ylikuumentunut tai akku tyhjä | Anna sähkötyökalun jäähtyä tai vaihda tai lataa akku |
| vilkuu punaisena | Takaiskuun reagoiva toiminnan katkaisu tai uudelleenkäynnistyssuoja on lauennut | Kyte sähkötyökalu pois päältä ja sen jälkeen uudelleen päälle |
| vilkuu sinisenä | Sähkötyökalu on kytketty liikutetta-vaan päätelaitteeseen tai asetuksia siirretään | - |
Langattoman yhteyden toiminnot
Seuraavat langattoman yhteyden toiminnot ovat käytettävisä yhdessä Bluetooth® Low Energy Module GCY 30-4 -moduulin kanssa:
- Rekisteröinti ja personointi
- Tilan tarkastus, varoitusten antaminen
- Yleiset tiedot ja asetukset
- Hallinta
Lue asiaankuuluva käyttöopas, joka sisältää Bluetooth® Low Energy-moduulia GCY 30-4 koskevat lisätiedot.
Työskentelyohjeita
- Bluetooth® Low Energy Module GCY 30-4 -moduulin kanssa sähkötyökalu on varustettu radiosignaalilitän-
nällä. Paikallisia käyttörajoituksia, esimerkiksi lentokoneissa tai sairaaloissa, on noudatettava.
▶ Ole varovainen, kun teet leikkauksia kantaviin seiniiin, katso kappale "Statiikkaohjeita".
Kiinnitä työkappale, ellei se oman painonsa ansiosta pysy paikoillaan.
- Älä kuormita sähkötyökalua niin kovaa, että se pysähtyy.
Anna sähkötyökalun käydä muutamia minuutteja tyhjäkäynnillä kovan rasituksen jälkeen, jotta vaihtotyökalu jäähtyisi.
- Älä kosketa hioma- tai katkaisulaikkoja, ennen kuin ne ovat jäähtyneet. Laikat tulevat käytössä hyvin kuumiksi.
- Älä käytä sähkötyökalua katkaisuhiontatelineessä.
142 | Suomi
Jos sähkötyökaluun varautuu staattista sähköä, sähkötyökalun elektroniikka katkaisee toiminnan.
Kun haluat käynnistää sähkötyökalun, työnnä lukituksen avausvipua 6 eteenpäin ja paina sen jälkeen käynnistyskytkintä 5 ylöspäin.
Rouhintahionta
- Älä koskaan käytä katkaisulaikkaa rouhintahiontaan. 30°—40° päästökulmalla saat parhaan tuloksen rouhintahionnassa. Liikuta sähkötyökalua edestakaisin kohtuullisella paineella. Tällöin ei työkappale kuumennu liikaa, ei värjäänny eikä siihen muodostu uria.
Tasoliuskalaikka
Tasoliuskalaikalla (lisätarvike) voit työstää myös kuperia pintoja ja profiileja.
Tasoliuskalaikat kestävät huomattavasti pidempään, ovat hiljaisempia ja toimivat pienemmällä pintalämpötilalla kuin perinteiset hiomalaikat.
Metallin katkaisu
- Katkaisussa sidoshioma-ainetta käyttäen täytyy aina käyttää katkaisusuojusta 17.
Työskentele katkaisulaikoilla käyttäen kohtuullista, työstettävään materiaaliin soveltuvaa syöttönopeutta. Älä paina katkaisulaikkaa, älä kallista äläkä heiluta sitä.
Älä jarruta hidastavia katkaisulaikkoja painamalla niitä sivuttain.
Sähkötyökalua tulee aina kuljettaa vastapyörimissuuntaan. Muussa tapauksessa on olemassa vaara, että työkalu hallitsemattomasti ponnahtaa leikkauksesta.
Profiileja ja neliöputkia katkaistaessa kannattaa aloittaa pienimmästä halkaisijasta.
Kiven leikkaus (katso kuva C)
- Kiven leikkauksessa on aina huolehdittava riittävästä pölyn poistoimusta.
Käytä pölynsuojanaamaria.
Sähkötyökalua saa käyttää vain kuivaleikkaukseen/kuivahiontaan.
Käytä kiven leikkaukseen mieluiten timanttikatkaisulaikkaa. Kun katkaisussa ohjauskelkalla 27 käytät pölynimusuojusta, tulee pölynimurin olla sallittu kivipölyn imuun. Bosch-ohjelmassa löytyy sopivia pölynimureita.
Käynnistä sähkötyökalu ja aseta se ohjainkelkan etuosa edellä työkappa- letta vasten. Työnnä sähkötyökalua käyttäen kohtuullista, työstettä- vään materiaaliin sovel- tuvaa syöttönopeutta.
Leikattaessa erityisen kovia materiaaleja, esim. betonia, jonka piipitoisuus on suuri, saattaa timanttikatkaisulaikka ylikuumentua ja siten vaurioitua. Timanttikatkaisulaikkaa ympäröivä kipinäkehä viittaa selvästi tähän.
Keskeytä tässä tapauksessa leikkaus ja anna timanttikatkaisulaikan käydä hetken kuormittamattomana maksiminopeudella, jotta se jäähtyy.
Huomattavasti hidastuva työstö ja laikkaa kiertävä kipinäkehä ovat tylsyneen timanttikatkaisulaikan tunnusmerkkejä. Laikka voidaan teroittaa uudelleen leikkaamalla lyhyesti hiovaan aineeseen (esim. hiekkakiveen).
Statiikkaohjeita
Kantavaan seinään tehtäviä leikkauksia koskevat standardi DIN 1053 osa 1 tai maakohtaiset määräykset.
Näitä määräyksiä on ehdottomasti noudatettava. Kysy tämän takia neuvoa vastuulliselta staatikolta, arkkitehdiltä tai asianomaiselta rakennusjohdolta.
Ohjeita akun optimaaliseen käsittelyyn
Suojaa akku kosteudelta ja vedeltä.
Varastoi akku vain lämpötila-alueella -20°C ... 50°C. Äläesim. jätä akkua autoon makaamaan kesällä.
Puhdista akun tuuletusaukot silloin tällöin pehmeällä, puhtaalla ja kuivalla siveltimellä.
Laitteen huomattavasti lyhentynyt käyttöaika latauksen jälkeen osoittaa, että akku on loppuunkäytetty ja täytyy vaihtaa uuteen.
Ota huomioon hävitysohjeet.
Hoito ja huolto
Huolto ja puhdistus
Irrota aina akku sähkötyökalusta ennen kaikkia laitteeseen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säilytettäessä. Muutoin käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran.
- Pidä aina sähkötyökalua ja sähkötyökalun tuuletusau-kot puhtaina, jotta voit työskennellä hyvin ja turvallisesti.
Varastoi ja käsittele lisätarviketta huolellisesti.
Asiakaspalvelu ja käyttöneuvonta
Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta:
www.bosch-pt.com
Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme ja niiden lisätarvikkeita koskevissa kysymyksissä.
Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.
Suomi
Robert Bosch Oy
Bosch-keskushuolto
Pakkalantie 21 A
01510 Vantaa
Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.
Puh.: 0800 98044
Faksi: 010 296 1838
www.bosch.fi
Kuljetus
Toimitukseen kuuluvat litiumioniakut ovat vaara-ainelain määräysten alaisia. Käyttäjä saa kuljettaa akkuja kadulla ilman erikoistoimenpiteitä.
Toimitettaessa sivullisen kautta (esim.: lentorahti tai huolin-ta) on noudatettava pakkausta ja merkintää koskevia erikois-vaatimuksia. Tällöin on lähetyksen valmistelussa ehdottomas-ti käytettävä vaara-aineasiantuntijaa.
Lähetä akkuja ainoastaan, jos kotelo on vaurioitumaton. Teippaa avoimet liittimet ja pakkaa akku niin, että se ei pääse liikkumaan pakkauksessa.
Ota myös huomioon mahdolliset tarkemmat kansalliset mää- räykset.
Hävitys
ähkötyökalut, akut, lisätarvikkeet ja pakkaukset tu- ne toimittaa ympäristöystävälliseen uusiokäyttöön.
Älä heitä sähkötyökaluja tai akkuja/paristoja talousjätteisiin!
Vain EU-maita varten:
Eurooppalaisen direktiivin 2012/19/EU mukaan käyttökelvottomat sähkötyökalut ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot täytyy kerätä erikseen ja toimittaa ympäristöystävälliseen kierrätykseen.
Akut/paristot:
Litiumioni:
Katso ohjeita kappaleessa "Kuljetus", sivu 143.
Oikeus teknisiin muutoksiin pidätetään.
Ελληνικά
16 Kiirkinnitusmutter SDS-clic* (M14)
24 Laetuse astme kuvamise klahv (GBA 18V...)
Vilkuv tuli 1 x roheline Reserv
Vilkuv tuli 1 x roheline 0 %
Lihv-/löikeketta kinnitamiseks keerake lahti kinnitusmutter 15 ja kinnitage ketas silmusvötmega, vt punkti „Kiirkinnitusmutter“.
- Izliektie slipdiski jäiestiprina tä, lai to slipvirsma neizvirzitos päri azsargpärsega malai. Nepareizi iestiprinäts slipdisks, kas izvirzäs päri aizsargpärsega malai, nevar tikt pietiekošä veidä nosegts.
