GWS 18V125 PC - Polizor unghiular BOSCH - Manual de utilizare gratuit

Marcă	Bosch
Model	GWS 18V-125 PC
Categorie	Polizor unghiular fără fir
Tensiune nominală	18 V
Viteză de rotație nominală	9000 rot/min
Diametru max. al discului	125 mm
Filet de ax	M14
Greutate (conform EPTA)	2,4 - 2,8 kg (în funcție de acumulator și mâner)
Alimentare	Acumulator Lithium-ion 18 V (recomandat GBA 18V... sau ProCORE18V...)
Încărcătoare recomandate	AL 18.., GAL3680
Protecție	Oprire în caz de recul, Protecție împotriva pornirii accidentale
Întrerupător pornire/oprire cu pârghie de deblocare	Întrerupător pornire/oprire cu pârghie de deblocare
Blocare ax	Da, pentru schimbarea accesoriilor
Conectivitate	Compatibil cu modulul Bluetooth® Low Energy GCY 30-4 (opțional)
Interval de temperatură (funcționare)	0 până la +45 °C
Interval de temperatură (depozitare)	-20 până la +50 °C
Utilizări	Rectificare, debitat, șlefuit, periere a metalelor și pietrelor
Întreținere	Curățați orificiile de ventilație cu o perie moale; scoateți acumulatorul înainte de orice întreținere
Piese de schimb	Disponibile pe www.bosch-pt.com
Accesorii incluse	Mâner suplimentar, capac de protecție pentru rectificare, cheie cu bolțuri, piuliță de strângere
Garanție	Consultați serviciul post-vânzare Bosch

Întrebări frecvente - GWS 18V125 PC BOSCH

Cum schimb discul de rectificare?

Înainte de orice schimbare, scoateți acumulatorul din sculă. Apăsați pe dispozitivul de blocare a axului pentru a bloca arborele. Deșurubați piulița de strângere cu ajutorul cheii cu bolțuri. Înlocuiți discul, apoi strângeți ferm piulița. Verificați dacă discul se rotește liber înainte de utilizare.

Ce tip de acumulator să folosesc?

Folosiți exclusiv acumulatori Bosch Lithium-ion 18 V din seriile GBA 18V... sau ProCORE18V.... Încărcătoarele recomandate sunt modelele AL 18.. și GAL3680. Nu utilizați niciodată acumulatori incompatibili.

Cum activez protecția împotriva pornirii accidentale?

Protecția împotriva pornirii accidentale este automată. Dacă alimentarea este întreruptă (de exemplu, schimbarea acumulatorului), scula nu repornește singură. Pentru a o reactiva, puneți întrerupătorul pornire/oprire în poziția oprit, apoi reporniți.

Ce fac în caz de supraîncălzire a sculei?

Dacă scula se oprește din cauza supraîncălzirii, afișajul de suprasarcină devine roșu. Lăsați scula să se răcească la aer liber, funcționând-o în gol câteva minute dacă este necesar. Reduceți sarcina de lucru pentru a evita repetarea.

Cum curăț polizorul unghiular?

Înainte de orice curățare, scoateți acumulatorul. Curățați regulat orificiile de ventilație cu o perie moale și uscată. Nu folosiți apă sau solvenți. Depozitați scula într-un loc uscat și curat.

Pot folosi acest polizor cu un suport de debitat?

Nu, utilizarea unui suport de debitat nu este permisă pentru acest model. Scula trebuie ținută manual cu mânerul suplimentar.

Cum conectez modulul Bluetooth?

Modelul GWS 18V-125 PC este compatibil cu modulul Bluetooth® Low Energy GCY 30-4 (vândut separat). Pentru instalare, scoateți capacul (9) și introduceți modulul. Urmați instrucțiunile modulului pentru asocierea cu terminalul dumneavoastră mobil.

Ce accesorii de tăiere pot folosi?

Puteți utiliza discuri de rectificare și debitat cu un diametru maxim de 125 mm, cu un alezaj adaptat flanșei (M14). Utilizați, de asemenea, platouri de șlefuit, perii metalice și platouri cu lamele, cu condiția montării apărătorii de mână corespunzătoare.

Cum reglez viteza de rotație?

Modelul GWS 18V-125 PC nu oferă preselecție a vitezei. Viteza nominală este fixă la 9000 rot/min. Pentru o viteză variabilă, optați pentru modelul GWS 18V-125 PSC.

Unde găsesc piese de schimb?

Piesele de schimb sunt disponibile pe site-ul www.bosch-pt.com sau la serviciul post-vânzare Bosch. Pentru comenzi, aveți la îndemână numărul articolului din 10 cifre situat pe plăcuța de identificare.

MANUAL DE UTILIZARE GWS 18V125 PC BOSCH

Română.... Pagina 263

Instrucțiuni privind siguranța și protecția muncii

Indicații generale de avertizare pentru scule electrice

AVERTISMENT Citiți toate indicatiile de avertizare și instrucțiunile. Nerespectarea

indicațiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave.

Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.

Termenul de „sculă electrică” folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) și la sculele electrice cu accumulator (fără cablu de alimentare).

Siguranța la locul de muncă

• Mențineți-vă sectorul de lucru curat și bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente.
  ▶ Nu lucrați cu scula electrică în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii.
  ▶ Nu permiteți accesul copiilor și al altor persoane în timpul utilizării sculei electrice. Dacă vă este distrasă atenția puteți pierde controlul asupra mașinii.

Siguranță electrică

▶ Ștecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu este în nici un caz permisă modificarea ștecherului. Nu folosiți fișe adaptoare la sculele electrice legate la pământ de protecție. Ștecherele nemodificate și prizele corespunzătoare diminuează riscul de electrocutare.
▶ Evitați contactul corporal cu suprafețe legate la pământ ca țevi, instalații de încălzire, sobe și frigidere. Există un risc crescut de electrocutare atunci când corpul vă este legat la pământ.
▶ Feriți mașina de ploale sau umezeală. Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare.
Nu schimbați destinația cablului folosindu-l pentru transportarea sau suspendarea sculei electrice ori pentru a trage ștecherul afară din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau componente aflate în mișcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare.
▶ Atunci când lucrați cu o sculă electrică în aer liber, folo- siți numai cabluri prelungitoare adecvate și pentru me- diul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare.
- Atunci când nu poate fi evitată utilizarea sculei electrice în mediu umed, folosiți un întrerupător automat de protecție împotriva tensiunilor periculoase. Între-

264|Română

buintarea unui intrerupător automat de protecție impotriva tensiunilor periculoase reduce riscul de electrocutare.

Siguranta persoanelor

▶ Fiti atenți, aveți grijă de ceea ce faceți și procedați rați onal atunci când lucrați cu o sculă electrică. Nu folosți scula electrică atunci când sunteți obosii sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării mașinii poate duce la răniri grave.
Purtați echipament personal de protecție și întotdeau-na ochelari de protecție. Purtarea echipamentului personal de protecție, ca masca pentru praf, încălțăminte de siguranță antiderapantă, casca de protecție sau protecția auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor.
▶ Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce acumulatorul în scula electrică, a de rìdică sau de a o transporta, asigurați-vă că aceasta este oprită. Dacă atunci când transportați scula electrică îneți degetul pe întrerupător sau dacă porniți scula electrică Înainte de a o racorda la rețeaua de curent, puteți provoca accidente.
Înainte de pornirea sculei electrice îndepărtați dispozitivele de reglare sau cheile fixe din aceasta. Un dispozitiv sau o cheie lâsată într-o componentă de mașină care se rotește poate duce la răniri.
Evitați o ținută corporală nefirească. Adoptați o poziție stabilă și mențineți-vă întotdeauna echilibrul. Astfel veți putea controla mai bine mașina în situații neașteptate.
Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți pârul, îmbrăcăminteșa și mănușile de piesele aflate în mișcare. Îmbrăcăminteța largă, pârul lung sau podoabele pot fi prinse în piesele aflate în mișcare.
▶ Dacă pot fi montate echipamente de aspirare și colectare a prafului, asigurați-vă că acestea sunt racordate și folosite în mod corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.

Utilizarea și manevrarea atentă a sculelor electrice

▶ Nu suprasolicitați mașina. Folosiți pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.
Nu foloșiscula elecrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată.
▶ Scoateți ștecherul afară din priză și/sau îndepărtați acumulatorul, înainte de a executa reglaje, a schimba accesorii sau de a pune mașina la o parte. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice.
Păstrați sculele electrice nefolosite la loc inaccesibil copiilor. Nu lăsați să lucreze cu mașina persoane care nu sunt familiarizate cu aceasta sau care nu au citit aceste instrucțiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experiență.

Întrețineti-vă scula electrică cu grijă. Controlați dacă componentele mobile ale sculei electrice funcționează impecabil și dacă nu se blochează, sau dacă există pie-se rupte sau deteriorate astfel încât să afecteze funcționarea sculei electrice. Înainte de utilizare dați la reparat piesele deteriorate. Cauza multor accidente a fost întreținerea necorespunzătoare a sculelor electrice.
▶ Mențineți bine ascuțite și curate dispozitivele de tăiere. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor.
▶ Folositi scula electrică, accesorile, dispozitivele de lucru etc. conform prezentelor instruciiuni. Tineți cont de condițile de lucru și de activitatea care trebuie desfășurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase.

Manevrarea și utilizarea atentă a sculelor electrice cu acumulator

Încărcați acumulatorii numai în încărcătoarele recommandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este folosit la încărcarea altor tipuri de acumulator decât cele prevăzute pentru el, există pericol de incendiu.
▶ Folosiți numai accumulatori special destinați sculelor electrice respective. Utilizarea altor accumulatori poate duce la râniri și pericol de incendiu.
Feriți accumulatorii nefolosiți de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca şuntarea contactelor. Un scurtcircuit între contactele acumulatorului poate duce la arsuri sau incendiu.
În caz de utilizare greşită, din accumulator se poate scurge lichid. Evitați contactul cu acesta. În caz de contact accidental clătiți bine cu apă. Dacă lichidul vă intră în ochi, consultați și un medic. Lichidul scurs din accumulator poate duce la iritații ale pielii sau la arsuri.

Service

Încredințați scula electrică pentru reparare numai personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veți fi siguri că este menținută siguranța mașinii.

Instrucțiuni de siguranță pentru polizoare un- ghiulare

Indicații de avertizare comune pentru șlefuire, șlefuire cu hârtie abrazivă, lucrul cu perii de sărmă și tăiere

• Această sculă electrică se va folosi ca polizor, mașină de șefuit cu hârtie abrazivă, perie de sărmă și mașină specială de retezat cu disc abraziv. Respectați toate avertismentele, instrucțiunile, reprezentările și datele primite împreună cu scula electrică. În cazul în care nu veți respecta următoarele instrucțiuni, se poate ajunge la electrocutare, incendii și/sau răniri grave.
• Această sculă electrică nu este adecvată pentru lustruire. Utilizările care nu sunt recomandate pentru această sculă electrică pot cauza situații periculoase și răniri.

Română | 265

▶ Nu folositi accesorii care nu sunt prevăzute și recomandate în mod special de către producător pentru această sculă electrică. Faptul în sine că accesoriiul respectiv poate fi montat pe scula dumneavoastră electrică nu garantează în niciun caz utilizarea lui sigură.
▶ Turația admisă a accesoriului trebuie să fie cel puțin egală cu turația maximă indicată pe scula electrică. Un accesoriu care se rotește mai repede decât este admis, se poate rupe, iar bucățile desprinse pot zbura în toate părțiile.
Diametrul exterior și grosimea dispozitivului de lucru trebuie să corespundă datelor dimensionale ale sculei dumneavoastră electrice. Dispozitivele de lucru greșit dimensionate nu pot fi protejate sau controlate în suficientă măsură.
Accesoriiile prevăzute cu insertie filetată trebuie trebuie să se potrivească exact pe filetul arborelui de polizat. Accesoriiile montate prin flanșe, diametrul găurii accesoriiului trebuie să se porivească cu diametrul de prindere al flanșei. Accesoriiile care nu sunt fixate exact la scula electrică, se rotesc neuniform, vibrează foarte puternic și pot duce la pierderea controlului.
Nu folosiți dispozitive de lucru deteriorate. Înainte de fiecare utilizare controlați dacă dispozitivele de lucru ca discurile de șlefuit nu sunt sparte și fisurate, dacă discurile abrazive nu sunt fisurate, uzate sau foarte tocite, dacă periile de sărmă nu prezintă fire desprinse sau rupte. Dacă scula electrică sau dispozitivul de lucru cade pe jos, verificați dacă nu s-a deteriorat sau folosiți un dispozitiv de lucru nedeteriorat. După ce ați controlat și montat dispozitivul de lucru, țineți persoanele aflate în preajmă în afara planului de rotație al dispozitivului de lucru și lăsați scula electrică să funcționeze un minut la turația nominală. De cele mai multe ori, dispozitivele de lucru deteriorate se rup în această perioadă de probă.
▶ Purtați echipament personal de protecție. În funcție de utilizare, purtați o protecție completă a feței, protecție pentru ochi sau ochelari de protecție. Dacă este cazul, purtați mască de protecție împotriva prafului, protecție auditiva, mănuși de protecție sau șort special care să vă ferească de micile așchii și particule de material. Ochii trebuie protejați de corpurile străine aflate în zbor, apărute în cursul diferitelor aplicații. Masca de protecție împotriva prafului sau masca de protecție a respirației trebuie să filtreze praful degajat în timpul utilizării. Dacă sunteți expuși timp îndelungat zgomotului puternic, vă puteți pierde auzul.
Aveți grijă ca celelalte persoane să păstreze o distanță sigură față de sectorul dumneavoastră de lucru. Orici ne pătrunde în sectorul de lucru trebuie să poarte echipament personal de protecție. Fragmente din piesa de lucru sau din dispozitivele rupte pot zbura necontrolat și provoca răniri chiar în afara sectorului direct de lucru.
- Prindeți scula electrică numai de mânerele izolate atunci când executați lucrări în cursul cărora dispozitivul de lucru poate nimeri conductori electrici ascunși. Contactul cu un conductor electric aflat sub tensiune poate

pune sub tensiune de asemeni componentele metalice ale sculei electrice și duce la electrocutare.

▶ Nu puneți niciodată jos scula electrică înainte ca accesoriiul să se fi oprit complet. Accesoriiul care se rotește poate ajunge în contact cu suprafața de sprijin, fapt care vă poate face să pierdeți controlul asupra sculei electrice.
▶ Nu lăsați scula electrică să funcționeze în timp ce o transportați. În urma unui contact accidental cu accesoriiul care se rotește, acesta vă poate prinde îmbrăcămintea și chiar pătrunde în corpul dumneavoastră.
Curățați regulat fantele de aerisire ale sculei dumneavoastră electrice. Ventilatorul motorului atrage praf în carcasă iar acumularea puternică de pulberi metalice poate provoca pericole electrice.
Nu folosișcula electrică în apropierea materialelor inflamabile. Scânteile pot duce la aprinderea acestor materiale.
▶ Nu folosiți accesorii care necesită agenți de răcire lichizi. Folosirea apei sau a altor agenți de răcire lichizi poate duce la electrocutare.

Recul și avertismente corespunzătoare

▶ Reculul este reacția bruscă apărută la agățarea sau blocarea unuii accesoriiu care se rotește, cum ar fi un disc de șlefuit, un disc abraziv, o perie de sărmă, etc. Agățarea sau blocarea duce la oprirea bruscă a accesoriiului care se rotește. Aceasta face, ca scula electrică necontrolată să fie accelerată în punctul de blocare, în sens contrar direcției de rotație a accesoriiului.
Dacă, de exemplu, un disc de șlefuit se agață sau se blochează în piesa de lucru, marginea discului de șlefuit care penetrează direct piesa de lucru se poate agață în aceasta și duce astfel la smulgerea discului de șlefuit sau poate provoca recul. Discul de șlefuit se va deplasa către operator sau în sens opus acestuia, în funcție de direcția de rotație a discului în punctul de blocare. În această situație discurile de șlefuit se pot chiar rupe.
Un recul este consecința utilizării greșite sau defectuoase a sculei electrice. El poate fi împiedicat prin măsuri preventive adecvate, precum cele descrise în continuare.
- Tineți bine scula electrică și aduceți-vă corpul și brațele într-o poziție în care să puteți controla forțele de recul. Folosiți întotdeauna un mâner suplimentar, în caz că acesta există, pentru a avea un control maxim asupra forțelor de recul sau a momentelor de reacție la turații înalte. Operatorul poate stăpâni forțele de recul și de reacție prin măsuri preventive adecvate.
▶ Nu apropiati niciodată mâna de accesoriiile aflate în mișcare de rotație. În caz de recul accesoriiul se poate deplasa peste mâna dumneavoastră.
▶ Evitați să staționați cu corpul în zona de mișcare a sculei electrice în caz de recul. Reculul proiectează scula electrică într-o direcție opusă mișcării discului de șlefuit din punctul de blocare.
▶ Lucrați extrem de atent în zona colțurilor, muchiilor ascuțite, etc. Împiedicați ricoșarea accesoriiului de pe piesa de lucru și blocarea acestuia. Accesoriiul aflat în mișcare de rotație are tendința să se blocheze în colțuri, pe

266 | Română

muchii ascuțite sau când ricoșează în urma izbirii. Aceasta duce la pierderea controlului sau la recul.

▶ Nu folositi pânze de ferăstrău pentru lemn sau pânze dințate. Asemenea dispositive de lucru provoacă frecvent recul sau duc la pierderea controlului asupra sculei electrice.

Avertismente speciale privind şlefuirea şi tăierea

▶ Folosiți numai corpuri abrazive admise pentru scula dumneavoastră electrică și o apărătoare de protecție prevăzută pentru aceste corpuri abrazive. Corpurile abrazive care nu sunt prevăzute pentru această sculă electrică nu pot fi acoperite și protejate suficient, fiind nesigure.
Discurile de șelfuire cu degajare trebuie astfel montate încât suprafața lor de șefuire să nu depășească planul marginii apărătoarei de protecție. Un disc de șefuire montat necorespunzător, care depășește planul apărătoarei de protecție, nu poate fi acoperit suficient.
Apărătoarea de protecție trebuie să fie bine montată se scula electrică și, pentru un maxim de siguranță, să fie astfel reglată încât numai o o portiune infimă din corpul abraziv să rămână neacoperită în partea dintpre operator. Apărătoarea de protecție are rolul de a proteja operatorul de fragmentele despinste din corpul abraziv, de contactul cu acesta căt și scânteile degajate, care i-ar putea aprinde îmbrăcămintea.
Corpurile abrazive trebuie folosite numai pentru posibilitățile de utilizare recomandate. De exemplu: nu șlefuiți cu partea laterală a unui disc de tăiere. Discurile de tăiere sunt destinate îndepărtării de material cu marginea discului. Exercitarea unei forțe laterale asupra acestui corp abraziv poate duce la ruperea sa.
▶ Folositi întotdeauna flanse de prindere nedeteriorate având dimensiuni și forme corespunzătoarte discului de șlefuit ales de dumneavoastră. Flansele adecvate sprijină discul de șlefuit diminuând astfel pericolul ruperii acestuia. Flansele pentru discuri de tăiere pot fi diferite față de flansele pentru alte discuri de șlefuit.
▶ Nu întrebuințați discuri de șlefuit uzate provenind de la scule electrice mai mari. Discurile de șlefuit pentru sculele electrice mai mari nu sunt concepute pentru turațiile mai ridicate ale sculelor electrice mai mici și se pot rupe.

Alte avertismente speciale privind tăierea

▶ Evitați blocarea discului de tăiere sau o apăsare prea puternică. Nu executați tăieri exagerat de adânci. O supraîncârcare a discului de tăiere mărește solicitarea acestuia și tendința sa de a devia, de a se răsuci în piesa de lucru sau de a bleca, apărând astfel posibilitatea unui recul sau a ruperii corpului abraziv.
▶ Evitați zona din fața și din spatele discului de tăiere care se rotește. Dacă deplasați discul de tăiere în piesa de lucru în direcție opusă dumneavoastră, în caz de recul, scula electrică împreună cu discul care se rotește pot fi proiectate direct spre dumneavoastră.
▶ Dacă discul de tăiere se blochează sau dacă întrerupeți lucrul, deconectați scula electrică și nu o mișcați până când discul se oprește complet. Nu încercați niciodată să extrageți discul de tăiere din tăietură, altfel se poate

produce un recul. Stabiliți și îndepăratați cauza blocării discului.

▶ Nu reporniți niciodată scula electrică cât timp aceasta se mai află încă în piesa de lucru. Lăsați discul de tăiere să atingă turația nominală și numai după aceea continuați să tăiați cu precauție. În caz contrar discul se poate agăta, sări afară din piesa de lucru sau provoca recul.
- Sprijiniti plăcile sau piesele de lucru mari pentru a diminua riscul reculului cauzat de blocarea discului de tăiere. Piesele mari se pot încovoia sub propria greutate. De aceea, piesa de lucru trebuie sprijinită pe ambele părți, atât în apropierea liniei de tăiere cât și pe margine.
▶ Fiți extrem de atenți în cazul „tăierii de cavități” în pereți deja existenți sau în alte sectoare fără vizibilitate. La penetrarea în sectorul vizat, discul de tăiere poate cauza recul dacă nimerește în conducte de gaz sau de apă, conductori electrici sau alte obiecte.

Avertismente speciale privind șlefuirea cu hârtie abrazivă ▶ Nu întrebuinți foi abrazive supradimensionate ci respectați indicațiile fabricantului privitoare la dimensiunile foilor abrazive. Foile abrazive care depășesc marginiile discului abraziv, pot cauza râniri precum și agățarea, ruperea foilor abrazive, sau pot duce la recul.

Avertismente speciale privind lucrul cu periile de sârmă

▶ Tineți seama de faptul că peria de sărmă pierde bucăți de sărmă chiar în timpul utilizării obișnuite. Nu supra-solicitați firele de sărmă printr-o apăsare prea puternică. Bucățile de sărmă desprinse pot pătrunde cu ușurință prin îmbrăcămintea subțire și/sau în piele.
Dacă se recomandă o apărătoare de protecție, împiedicați contactul dintre apărătoarea de protecție și peria de sărmă. Discurile-perie și periile-oală își pot mări diametrul sub acțiunea presiunii de apăsare și a forțelor cenrifuge.

Avertismente suplimentare

▶ Folosiți detectoare adecvate pentru a depista conductori și conducte de alimentare ascunse sau adresați-vă în acest scop regiei locale furnizoare de utilități. Atingerea conductorilor electrici poate duce la incendiu și electrocutare. Deteriorarea unei conducte de gaz poate duce la explozie. Străpungerea unei conducte de apă provoacă pagube materiale.
▶ Nu atingeți discurile de șlefuire și de tăiere înainte ca acestea să se fi răcit. Discurile se încălzesc foarte puternic în timpul lucrului.
Asigurați piesa de lucru. O piesă de lucru fixată cu dispozitive de prindere sau într-o menghină este ținută mai sigur decât cu mâna dumneavoastră.
▶ Nu deschideți acumulatorul. Există pericol de scurtcircu-it.

Română | 267

Feriți acumulatorul de căldură, de asemeni de ex. de radiații solare continue, foc, apă și umezeală. Există pericol de explozie.

În cazul deteriorării sau utilizării necorespunzătoare a accumulatorului se pot degaja vapori. Aerisiți cu aer proaspăt iar dacă vi se face rău consultați un medic. Vaporii pot irta câile respiratorii.
▶ Folositi acumulatorul numai împreună cu scula dunmneavoastră electrică Bosch. Numai astfel acumulatorul va fi protejat împotriva suprasolicitării periculoase.
În urma contactului cu obiecte ascuțite ca de exemplu cuie sau şurubelnițe sau prin acțiunea unor forțe exterioare asupra sa, acumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia acumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească.
- Atenție în cazul utilizării sculei electrice cu Bluetooth ^2 se pot produce deranjamente ale altor aparate și instalații, avioane și dispozitive medicale (de exemplu stimulatoare cardiacе, aparate auditive). De asemenea, nu poate fi complet exclusă afectarea oamenilor și animalelor din imediata vecinătate. Nu utilizăți scula electrică cu Bluetooth ^2 în apropierea aparatelor medicale, stațiilor de benzină, instalațiilor chimice, sectoarelor cu pericol de explozie și în zonele de detonare. Vin apropierea aparatelor medicale, stațiilor de benzină, instalațiilor chimice, sectoarelor cu pericol de explozie și în zonele de detonare. Nu utilizăți scula electrică cu Bluetooth ^2 în avioane. Evitați folosirea mai îndelungată în imediata apropiere a corpului.

Marca Bluetooth ^7 și sigla (logo)sunt mărci înregistrate și proprietatea Bluetooth SIG, Inc. Utilizarea acestei mărci/sigle de către Robert Bosch Power Tools GmbH se efectuează sub licență.

Descrierea produsului și a performanțelor

Citiți toate indicațiile de avertizare și instrucțiunile. Nerespectarea indicațiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave.

Vâ rugâm să desfășurați pagina pliantă cu redarea mașinii și să o lăsați desfășurată cât timp citiți instrucțiunile de folosire.

Utilizare conform destinatiei

Scula electrică este destinată tăierii, degroșării și perierii materialelor metalice și a pietrei fără a se utiliza apă. Pentru tăierea cu materiale abrazive aglomerate trebuie să se folosească o apărătoare de protectie specială pentru tăiere. La tăierea pietrei trebuie să se asigure aspirarea corespunzătoare a prafului.

Echipată cu dispozitivele de șlefuire admise, scula electrică poate fi folosită pentru șlefuire cu hârtie abrazivă.

În cazul în care modulul Bluetooth® Low Energy Module GCY 30-4 este montat, datele și setările sculei electrice pot fi transferate la scula electrică la un terminal mobil, prin tehnologie Bluetooth® wireless.

GWS 18V-125 PSC:

Lampa acestei scule electrice este destinată iluminării directe a zonei de lucru a sculei electrice și nu este adecvată pentru iluminarea încăperilor din gospodărie.

Elemente componente

Numerotarea elementelor componente se referă la schița sculei electrice de pe pagina grafică.

1 Pârghie de deblocare pentru aparătoarea de protectie
2 Sâgeată indicatoare a direcției de rotație pe carcasă
3 Tastă de blocare ax
4 Interfață utilizator (GWS 18V-125 PSC)
5 întrerupător pornit/oprit
6 Pârghie de deblocare pentru întrerupător pornit-oprit
7 Acumulator
8 Tastă deblocare accumulator*
9 Capac modul Bluetooth ^3 Low Energy Module GCY 30-4
10 Mâner suplimentar (suprafață de prindere izolată)
11 Arbore de polizat
12 Apărătoare de protectie pentru șlefuire
13 Flanşă de prindere pentru garnitura inelară
14 Disc de šlefuire*
15 Piuliță de strângere
16 Piuliță de strângere rapidă SDS4elic
17 Apărătoare de protectie pentru tăiere*
18 Disc de läiere*
19 Apărătoare de mână*
20 Disc abraziv din cauciuc*
21 Foaie abrazivă*
22 Piulită rotundă*
23 Perie-oală*
24 Tastă pentru indicatorul stării de încărcare a acumulatorului (GBA 18V...)*
25 Indicator al nivelului de încărcare al accumulatorului (GBA 18V...)^
26 Mâner (suprafată de prindere izolată)
27 Apărătoare de aspirare pentru tăierea cu sanie de ghidare *
28 Disc diamantat ^A
29 Indicator nivel încărcare accumulator (interfață utilizator)
30 Indicator treaptă de preselectie a turației (interfață utilizator)
31 Tastă de preselectie a turației (interfață utilizator)
32 Indicator stare sculă electrică (interfață utilizator)
33 Indicator protectie la suprasarcină (interfață utilizator)
34 Tastă pentru indicator nivel de încărcare (GBA 18V 6.3Ah/ProCORE18V...)*
35 Indicator nivel de încărcare accumulator (GBA 18V 6.3Ah/ProCORE18V...)*

268 | Română

36 Lampă de lucru cu LED-uri (GWS 18V-125 PSC)

37 Carotă diamantată*

*Accesoriiile illustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteți găsi accesoriiile complete în programul nostru de accesorii.

Date tehnice

Polizor unghiular GWS 18V-125 PC GWS 18V-125 PSC
Număr de identificare		3 601 JG3 E.. 3 601 JG3 F..
Tensiune nominală V= 18 18
Turatie nominală	rot./min 9000 9000
Turatie la mersul în gol	rot./min - 4500 - 9000
Diametru max. disc de šlefuit mm 125 125
Filet arbore de polizat		M 14 M 14
Lungime maximă filet arbore de polizat	mm 22 22
Deconectare în caz de recul		●	●
Protectie la repornire		●	●
Preselectia turatiei		-	●
Greutate conform EPTA-Procedure 01:2014
- cu mâner suplimentar amortizor de vibrații	kg	2,6 - 2,8*	2,6 - 2,8*
- cu mâner suplimentar standard	kg	2,4 - 2,6*	2,4 - 2,6*
Temperatură ambiantă admisă
- în timpul încărcării	°C	0...+45	0...+45
- în timpul functionării ~ și al depozitării	°C	-20...+50	-20...+50
Accumulatori recomandați		GBA 18V...	GBA 18V...
		GBA 18V... W	GBA 18V... W
		ProCORE18V...	ProCORE18V...
Incârcătoare recomandate		AL 18..	AL 18..
		GAL3680	GAL3680
Incârcătoare recomandate pentru acumulatori cu sistem de încărcare inductivă		GAL 18... W	GAL 18... W
Transmiterea datelor
Bluetooth®		Bluetooth® 4.2(joasă energie)A)	Bluetooth® 4.2(joasă energie)A)
Distanță semnal		8 s	8 s
Rază acoperire semnal		maximă 30 mB)	maximă 30 mB)

* in functie de accumulatorul folosit
" putere mai redusă la temperaturi <0 °C
A) Terminalele mobile trebuie să fie compatibile cu dispositivelye Bluetooth® Low Energy (versiunea 4.1) și să acepte Generic Access Profile (GAP)
(profilul de acces generic).
B) Raza de acoperire poate varia puternic, în funcie de condițiile exterioare, inclusiv în funcție de receptorul utilizat. În spații închise și din cauza bari erelor metalice (de ex. pereți, rafturi, valize etc.) raza de acoperire Bluetooth® poate fi considerabii mai mică.

Informație privind zgomotul/vibrațiile

	GWS 18V-125 PC GWS 18V-125 PSC
	3 601 JG3 E.. 3 601 JG3 F..
Valorile zgomotului emis au fost determinate conform EN 60745-2-3.
Nivelul de zgomot evaluat A al mașinii este în mod normal de
Nivel presiune sonoră	dB(A)	79	79
Nivel putere sonoră	dB(A)	90	90
Incertitudine K	dB	3	3
Purtați protectie auditivă!

1 609 92A 47G | (15.11.17) Bosch Power Tools

Românã|269

GWS 18V-125 PC GWS 18V-125 PSC

Valorile totale ale vibrăților a_h (suma vectorială a trei direcii) și incertitudinea K au fost determinate conform EN 60745-2-3:
Șlefuirea suprafețelor (degroșare):
a_h	m/s ^2	5,0	5,0
K	m/s ^2	1,5	1,5
Șlefuire cu foaie abrazivă:
a_h	m/s ^2	3,5	3,5
K	m/s ^2	1,5	1,5

Nivelul vibrațiilor specificat în prezentele instrucțiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 60745 și poate fi utilizat la compararea diferitelor scule electrice. El poate fi folosit și pentru evaluarea provizorie a so licitării vibratorii.

Nivelul specificat al vibrațiilor se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicații, împreună cu accesorii diverse sau care diferă de cele indicate sau nu beneficiază de o întreținere satisfăcătoare, nivelul vibrațiilor se poate abate de la valoarea specificată. Aceasta poate amplifica considerabil solicitarea vibratorie de-a lungul întregului interval de lucru.

Pentru o evaluare exactă a solicitării vibratorii ar trebui luate în calcul și intervalele do timp în care scula electrică este deconectată sau funcționează, dar nu este utilizată efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a valorii solicitării vibratorii pe întreg intervalul de lucru Stabiliti măsuri de siguranță suplimentare pentru protejarea utilizatorului împotriva efectului vibrațiilor, ca de exemplu: în treținerea sculei electrice și a accesoriilor, menținerea căldurii mănilor, organizarea proceselor de muncă.

Montare

Montarea Bluetooth® Low Energy Module GCY 30-4

Indicatie: La sculele electrice GWS 18V-125 PC Bluetooth® Low Energy Module GCY 30-4 est disponibil ca accesoriu; la sculele electrice GWS 18V-125 PSC el este cuprins în setul de livrare.

Pentru informații privind modulul Bluetooth® Low Energy Module GCY 30-4 citiți intrucțiunile de folosire aferente.

Încărcarea accumulatorului

▶ Folosiți numai încărcătoarele menționate la pagina de accesorii. Numai aceste încărcătoare sunt adaptate la acumulatorul cu tehnologie litiu-ion montat în scula dumneavoastră electrică.

Indicație: Acumulatorul se livrează partial încărcat. Pentru a asigura funcționarea la capacitatea nominală a accumulatorului, înainte de prima utilizare încărcați complet acumulatorul în încărcător.

Accumulatorul cu tehnologie litiu-ion poate fi încărcat în orice moment, fără ca prin aceasta să i se reducă durata de viață. O

întrerupere a procesului de încărcare nu dăunează acumulatorului.

Accumulatorul cu tehnologie litiu-ion este protejat prin „Electronic Cell Protection (ECP)“ impotriva descârcării profunde. Când acumulatorul s-a descârcat, scula electrică este deconectată printr-un circuit de protecție: dispozitivul de lucru nu se mai mișcă.

▶ După deconectarea automată a sculei electrice nu mai apăsați pe întrerupătorul pornit/oprit. Acumulatorul s-ar putea deteriora.

Respectati instrucțiunile privind eliminarea.

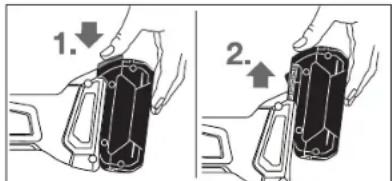

Extragerea accumulatorului

Acumulatorul 7 este prevăzut cu două trepte de blocare, care au rolul de a împiedica acumulatorul să cadă afară din scula electrică, în cazul apăsării involuntare a tastei de deblocare a acumulatorului 8. Cât timp acumulatorul este introdus în scula electrică, el este ținut pe poziție prin forța elastică a unui arc.

Pentru extragerea accumulatorului 7 apăsați tasta de deblocare 8 și extrageți acumulatorul din scula electrică trăgându-l spre înainte. Nu forțați.

Indicatorul nivelului de încărcare al accumulatorului (tip accumulator GBA 18V...) (vezifigura A)

Cele trei LED-uri verzi ale indicatorului stării de încărcare a acumulatorului 25 indică nivelul de încărcare a acumulatorului 7. Din considerente legate de siguranță, afişarea stării de încărcare a acumulatorului poate fi activată numai atunci când scula electrică este oprită.

Apăsați tasta 24, pentru afișarea nivelului de încărcare. Acest lucru este posibil și când accumulatorul 7 este scos afară din scula electrică.

LED Capacitate

Lumină continuă 3 x verde ≥2/3

Lumină continuă 2 x verde ≥1/3

Lumină intermitentă 1 x verde rezervă

Dacă, după apăsarea tastei 24 nu se aprinde niciun LED, în-seamnă că accumulatorul este defect și trebuie schimbat.

Indicatie: Nivelul de încărcare a accumulatorului este afişat și la interfața utilizator 4 (vezi paragraful „interfață utilizator“).

Indicatorul nivelului de încărcare al accumulatorului (Tip accumulator GBA 18V 6.3Ah/ProCORE18V...) (vezi figura B)

Cele cinci LED-uri verzi ale indicatorului nivelului de încărcare a accumulatorului 35 indică nivelul de încărcare a accumulatorului. Din considerente legate de siguranță, interogarea nivelului de încărcare este posibilă numai cu scula electrică oprită.

Pentru indicarea nivelului de încărcare, apăsați tasta 34. Acest lucru este posibil și la accumulatorul scos din scula elec- trică.

LED Capacitate

Lumină continuă 5 x verde	>80 - 100 %
Lumină continuă 4 x verde	>60 - ≤ 80 %
Lumină continuă 3 x verde	>40 - ≤ 60 %
Lumină continuă 2 x verde	>20 - ≤ 40 %
Lumină continuă 1 x verde	>0 - ≤ 20 %

Lumină intermitentă 1 x verde 0 %

Dacă, după apăsarea tastei 34 nu se aprinde niciun LED, în-seamnă că accumulatorul este defect și trebuie înlocuit.

Indicație: Nivelul de încărcare a accumulatorului este afișat și la interfața utilizator 4 (vezi paragraful „interfață utilizator”).

Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesoriilor, etc.) cât și în timpul transportului și depozităril acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.

Indicație: După ruperea discului de șlefuit în timpul funcționării sculei electrice sau în cazul deteriorării dispozitivelor de prindere de pe apărătoarea de protectie/scula electrică, aceasta din urmă trebuie trimisă neîntârziat la centrul de asistentă tehnică post-vânzări, adresele vezi paragraful „Asistentă clienti și consultanță privind utilizarea“.

Apărătoare de protecție pentru șlefuire

Asezați apărătoarea de protecție 12 pe sistemul de prindere la scula electrică, potrivind-o până când camele de codificare ale apărătoarei de protecție se suprapun pe sistemul de prindere. Apăsați și tineți apăsată în acest timp pârghia de deblocare 1.

Presați apărătoarea de protectie 12 pe gulerul axului împingând-o până când gulerul apărătoarii de protectie se așează pe flanșa sculei electrice și rotiți apărătoara de protectie, până când aceasta se înclichetează perceptibil.

Adaptați poziția apărătoarii de protecție 12 cerințelor impuse de procesul de lucru. Apăsați în acest scop pârghia de deblocare 1 împingând-o în sus și rotiți apărătoarea de protecție 12 pentru a o aduce în poziția dorită.

▶ Reglați întotdeauna astfel apărătoarea de protecție 12, încât toate cele 3 came roșii al pârghiei de deblocare 1 să se angreneze în degajările apărătoarei de protecție 12.

Reglați astfel apărătoarea de protectie 12, încât aceasta să împiedice zborul scânteilor în direcția operatorului.

Apătoarea de protectie 12 nu are voie să se răsucească decât în momentul acționării pârghiei de deblocare 1! în caz contrar, nu se va mai utiliza în niciun caz scula electrică, ci se va preda la centrul pentru asistență tehnică și service post-vânzări.

Indicatie: Camele de codificare de pe apărătoarea de protecție 12 nu permit decât montarea unei apărători de protecție potrivite pentru scula dumneavoastră electrică.

Apărătoare de protecție pentru tăiere

▶ La tăierea cu materiale abrazive aglomerate folositi în- totdeauna apărătoarea de protecție pentru tăiere 17.

▶ La tăierea pietrei asigurați aspirarea corespunzătoare a prafului.

Apărătoarea de protecție pentru tăiere 17 se montează la fel ca apărătoarea de protecție pentru șlefuire 12.

Apărătoare de aspirare cu sanie de ghidare

Apărătoarea de aspirare pentru tăierea cu sanie de gihidare 27 se montează la fel ca apărătoarea de protectție pentru șlefuire 12.

Mâner suplimentar

▶ Folosiți scula electrică numai împreună cu mânerul suplimentar 10.

Înşurubați mânerul suplimentar 10 în funcție de modul de lu-cru, în partea stângă sau dreaptă a capului angrenajului.

Română|271

Mâner suplimentar cu sistem de amortizare a vibrațiilor

Vibration Control

Mânerul suplimentar cu sistem de amortizare a vibrațiilor permite lucrul fără vibrații făcând astfel utilizarea mai plăcută și mai sigură.

▶ Nu aduceți niciun fel de modificări mânerului suplimentar.

Nu mai folositi un mâner suplimentar care s-a deteriorat.

Apărătoare de mână

▶ Pentru lucrul cu discul abraziv din cauciuc 20 sau cu peria-oală/discul-perie/discul de şlefuit în evantai montați întotdeauna apărătoarea de mână 19.

Fixați apărătoarea de mână 19 cu mânerul suplimentar 10.

Montarea accesoriiilor

Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesorilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.

▶ Nu atingeți discurile de șlefuire și de tăiere înainte ca acestea să se fi răcit. Discurile se încălzesc foarte puternic în timpul lucrului.

Curățați arborele de polizat 11 și toate componentele ce urmează fi montate.

Pentru fixarea și desprinderea accesoriiilor, apăsați tasta de blocare a arborelui 3 pentru a imobiliza arborele de polizat.

- Acționați tasta de blocare a arborelui numai atunci când arborele de polizat se află în repaus. Altfel scula electrică se poate deteriora.

Disc de şlefuit/disc de tăiere

Respectați dimensiunile dispozitivelor de șlefuit. Diametrul găurii trebuie să se potrivească cu flanșa de prindere. Nu folo siti adaptoare sau reductoare.

În cazul utilizării discurilor diamantate aveți grijă ca săgeata indicatoare a direcției de rotație de pe discul diamantat și direcția de rotație a sculei electrice (vezi săgeata indicatoare a direcției de rotație de pe capul angrenajului) să coincidă.

Ordinea operațiilor de montaj este expusă la pagina grafică. Pentru fixarea discului de șlefuire/de tăiere înșurubați piulit de strângere 15 și fixați-o cu cheia pentru șplinturi, vezi para graful „Piulita cu strângere rapidă”.

Aveți grijă ca dispozitivul de șlefuire să fie bine fixat, pentru a nu-și schimba direcția față de ax în timpul funcționării din inerție după oprirea sculei electrice.

▶ După montarea dispozitivului de șlefuit verificați, după pornirea sculei electrice, dacă dispozitivul de șlefuit este montat corect și dacă se poate roti liber. Asigurati-vă că dispozitivul de șlefuit nu se freacă de aparătoarea de protecție sau de alte piese.

În flança de prindere 13, în jurul gulerului de centrare este montată o piesă din plastic (garnitură inelară). În cazul în care garnitura inelară lipsește sau este deteriorată, flança de prindere 13 trebuie neapărat înlocuită înainte de reutilizare.

Disc de şlefuit în evantai

▶ Pentru a lucra cu discul de șlefuit în evantai montați în- totdeauna mai întăi apărătoarea de mână 19.

Disc abraziv

▶ Pentru a lucra cu discul abraziv 20 montați întotdeauna mai întăi apărătoarea de mână 19.

Ordinea operațiilor de montaj este expusă la pagina grafică. Însurubați piulița rotundă 22 și strângeți-o cu cheia pentru splinturi.

Perie-oală/disc-perie

Înainte de a lucra cu peria-oală sau cu discul-perie montați întotdeauna apărătoarea de mână 19.

Ordinea operațiilor de montaj este expusă la pagina grafică. Peria-oală/discul perie trebuie să se poată înșuruba într atât pe arborele de polizat, încât să se rezeme strâns pe flanșa arborelui de polizat de la capătul filetului arborelui de polizat. Strângeti bine peria-oală/discul-perie cu o cheie fixă.

Piulita de strangere rapidă SDS-clic (M14)

Pentru înlocuirea simplă a accesorilor fără a utiliza alte unelte, puteți folosi în locul piuliței de strângere 15 piulița de strângere rapidă 16.

▶ Piulița de strângere rapidă 16 se va folosi numai pentru discuri de șlefuire sau pentru discuri de tăiere.

▶ Folosiți numai o piuliță de strângere rapidă 16 impecabilă, nedeteriorată.

▶ Aveți grijă la însurubare, ca partea inscriptionată a piulitei de strângere rapidă 16 să nu fie îndreptată spre discul de șlefuit; săgeata trebuie să arate spre marcajul indicator 38.

Apăsați tasta de blocare a arborelui 3 pentru a fixa arborele de polizat. Pentru a fixa bine piulița de strângere rapidă, rotiți puternic discul de șlefuit în sensul mișcării acelor de ceasornic.

272 | Română

Puteți slăbi o piuliță de strân- gere rapidă fixată corespun- zător, nedeteriorată, rotind cu mâna, în sens contrar miș- cării acelor de ceasornic, inel- lul zimțat.

Nu slăbiți niciodată cu cleștele o piuliță înțepenită, ci folosiți cheia pentru splinturi. Puneti cheia pentru splinturi conform figurii.

Dispositive de şlefuit admise

Puteți folosi toate dispozitivele de şlefuit mentionate în pre-zentele instructiuni de folosire.

Turația admisă [rot./min] resp. viteza periferică [m/s] a dispozitivelor de șlefuit utilizate trebuie să fie cel puțin egale cu valorile din tabelul următor.

De aceea, țineți seama de turația resp. viteza periferică admisă, menționată pe eticheta dispozitivului de șlefuit.

125 7 22,2 9000 80

125--900080

75 30 M 14 9000 45

82-M14 900080

Rotirea capului angrenajului (GWS 18V-125 PC)

Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesoriiilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.

Puteți roti capul angrenajului în pași de 90°. În acest mod, întrerupătorul pornit/oprit poate fi adus într-o poziție mai avantajaosă de manevrare pentru situații de lucru speciale, de exemplu pentru utilizatorii stângaci.

Deşurubați complet cele 4 şuruburi. Basculați atent capul angrenajului

şi fără a demonta carcasa pentru a-la Strângeti din nou bine cele 4 şuruburi.

Aspirarea prafului/aşchiilor

- Pulberile rezultate din prelucrarea de materiale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, minerale și metal pot fi dăunătoare sănătății. Atingerea sau inspirarea acestor pulberi poate provoca reacții alergice și/sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le persoanelor aflate în apropiere.

Anumite pulberi cum sunt pulperea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales îm combinație cu materiale de adaos utilizate la prelucrarea lemnului (cromat, substanțe de protecție a lemnului). Materialele care conțin azbest nu pot fi prelucrate decât de către specialiști.

- Asigurati buna ventilatie a locului de muncă.

- Este recomandabil să se utilizeze o mască de protectie a respiratiei având clasa de filtrare P2.

Respectați prescripțiile din țara dumneavoastră referitoare la materialele de prelucrat.

Evitați acumulările și depunerile de praf la locul de muncă. Pulberile se pot aprinde cu ușurință.

Functionare

Punere în funcțiune

Montarea accumulatorului

Impingeti din față accumulatorul încârcat 7 în soclul sculei elec trice, până când accumulatorul va fi închis în condiții de siguranță în acesta.

Română|273

Pornire/oprire

Pentru punerea în funcțiune a sculei electrice deplasati spre înainte pârghia de deblocare 6 și împingeți apoi în sus întrerupătorul pornit/oprit 5.

Pentru oprirea sculei electrice eliberați întrerupătorul pornit/oprit 5.

Pentru a economisi energie, tineți scula electrică pornită nu mai atunci când o folosiți.

▶ Verificați dispozitivele de șlefuit înainte de a le utiliza. Dispozitivul de șlefuit trebuie să fie montat impecabil și să se poată roti liber. Executați o probă de funcționa-re fără sarcină de cel puțin 1 minut. Nu întrebuințați dispozitive de șlefuit deteriorate, deformate sau care

vibrează. Dispozitivele de şlefuit deteriorate se pot rupe şi cauza râniri.

Deconectare in caz de recul

În cazul unui recul brusc al sculei electrice, de exemplu la un blocaj în timpul tăierii, alimentarea curentului electric la motor este întreruptă electronic.

Lampa de lucru cu LED-uri 36 clipește cu lumină albă iar la indicatorul de stare 32 clipește LED-ul de culoare roșie.

Pentru repunerea în funcțiune a sculei electrice aduceți intrerupătorul pornit/oprit 5 în poziția oprit și repornitii scula electrică.

Protectia la repornire împiedică pornirea necontrolata a sculei electrice după o întrerupere a alimentării cu curent electric.

Dacă protectția la repornire este activată, la indicatorul de sta re 32 clipește LED-ul de culoare roșie.

Pentru repunerea în funcțiune a sculei electrice aduceți intrerupătorul pornit/oprit 5 în poziția oprit și reporniți scula electrică.

interfață utilizator (vezi figura D)

Interfața utilizator 4 servește la preselectia turatiei și și la indicarea nivelului de încărcare al sculei electrice.

Preselectia turației (GWS 18V-125 PSC)

Cu tasta pentru preselecția turației 31 puteți preselecta turația necesară și în timpul funcționării.

Cifrele din tabelul următor sunt valori recomandate.

Material	Utilizare	Accesorii			Treaptă de prese- lectie a turației	GWS 18V-125 PSC [rot./min]
Metal	periere, îndepărta-rea ruginii	Perie oală 1	4		5	0	0
oțel inoxi-dabil	șlefuire Disc cu fibre 2	6	0		0	0
Metal	degroșare disc de șlefuit 3	9	0		0	0
Metal	tăiere Disc de tăiere 3	9	0		0	0
pialră	tăiere Disc diamantat și sanie de ghidare (tăierea pie-trei este permisă numai cu sanie de ghidare)			3	9	0

Valorile specificate ale treptelor de turatie sunt valori orientative.

▶ Turația admisă a accesoriiului trebuie să fie cel puțin egală cu turația maximă indicată pe scula electrică. Un

accesoriu care se rotește mai repede decât este admis, se poate rupe, iar bucățile desprinse pot zbura în toate părțiile.

Indicatoare de stare

Indicator nivel de încărcare accumulator (interfață utilizator) 29	Semnificație/cauză	Soluție
verde	Accumulator încărcat
galben	Accumulator aproape descărcat	A se înlocui resp. încărca curând acumulatorul
roșu	acumulator descărcat	A se înlocui resp. încărca acumulatorul

Bosch Power Tools 1 609 92A 47G | (15.11.17)

0

0

274|Română

Indicator protecție la suprasarcină(interfață utilizator) 33	Semnificație/cauză	Soluție
galben	S-a atins temperatura critică (motor, partea electronică, acumulator)	A se lăsa scula electrică să meargă în golși să se răcească
roșu	Scula electrică este supraîncălzităși se deconectează	A se lăsa scula electrică să se răcească
Indicator stare sculă electrică(interfață utilizator) 32	Semnificație/cauză	Soluție
verde Stare OK –
galben	A fost atinsă temperatura critică sau accumulatorul este aproape descărcat	A se lăsa scula electrică să meargă în golși se răcească sau a se înlocui resp. încărca curând accumulatorul
luminează în roșu	Scula electrică este supraîncălzită sau accumulatorul este descărcat	A se lăsa scula electrică să meargă în golși se răcească sau a se înlocui resp. încărca accumulatorul
clipește cu lumină roșie	Dispozitivul de deconectare în caz de recul sau protecția la repornire s a declanșat	Opriți și reporniți scula electrică
clipește albastru	Scula electrică este racordată la terminalul mobil sau sunt transferate setările	–

Functii de conectivitate

Legat de modulul Bluetooth® Low Energy Module GCY 30-4, pentru scula electrică sunt disponibile următoarele funcții de conectivitate;

• Înregistrare și personalizare
• Verificare status, emitere mesaje de avertizare
• Informații și setări generale
• A d m i n i s t r a r e

Pentru informații privind modulul Bluetooth® Low Energy Module GCY 30-4 citiți intrucțiunile de folosire aferente.

Instrucțiuni de lucru

▶ Scula electrică, cu modulul Bluetooth® Low Energy Module GCY 30-4 montat, este echipată cu o interfață wireless. Trebuie luate în calcul limitările locale în funcționare, de exemplu în avioane sau spítale.
▶ Fiți precauți atunci când tăiați pereții portanți, vezi paragraful „Indicații privind statica“.
- Fixați piesa de lucru cu dispozitive de prindere în măsura în care stabilitatea acesteia nu este asigurată de propria sa greutate.
▶ Nu suprasolicitați scula electrică într-atât încât aceasta să se oprească singură din funcționare.
▶ După o solicitare puternică lăsați scula electrică să meargă în gol încă câteva minute, pentru ca accesoriiul utilizat să se răcească.
▶ Nu atingeți discurile de șlefuire și de tăiere înainte ca acestea să se fi răcit. Discurile se încălzesc foarte puternic în timpul lucrului.
Nu foloșiscula electrică împreună cu un suport pentru mașini de retezat cu disc abraziv.

Când scula electrică se încarcă electrostatic, sistemul electronic integrat deconectează scula electrică.

Pentru punerea în funcțiune a sculei electrice deplasați spre înainte pârghia de deblocare 6 și împingeți apoi în sus întrerupătorul pornit/oprit 5.

Degroşare

▶ Nu întrebuințați niciodată discuri de tăiere pentru degroșare.

Cu un unghi de atac între 30° și 40° veți obține cele mai bune rezultate la degroșare. Deplasați înainte și înapoi scula electrică apăsând-o moderat. În acest mod piesa de lucru nu se va încălzi prea tare, nu-și va modifica culoarea și nu va prezenta crestături.

Disc de şlefuit în evantai

Cu discul de şlefuit în evantai (accesoriu) puteți prelucra și suprafețe curbate și profiluri.

Discurile de șlefuit în evantai au o durată de viață considerabil mai îndelungată, niveluri mai reduse de zgomot și dezvoltă temperaturi mai reduse la șlefuire decât discurile de șlefuit uzuale.

Tăierea metalului

▶ La tăierea cu materiale abrazive aglomerate folosiți in- totdeauna apărătoarea de protecție pentru tăiere 17.

La tăiere, lucrați cu avans moderat, adaptat la structura materialului de prelucrat. Nu apăsați discul de tăiere, nu-l înclinați greșit sau nu-l răsuciți.

Nu frânați prin contrapresare laterală discurile de tăiere care se mai mișcă încă din inerție, după oprirea sculei electrice.

Română|275

Scula electrică trebuie intotdeauna condusă în contrasens. Altfel există pericolul ca aceasta să fie împinsă necontrolat afară din tăietură.

La tăierea profilurilor și a tevilor cu secțiune pătrată începeti cel mai bine tăierea din locul cu secțiunea cea mai mică.

Tāierea pietrei (vezi figura C)

▶ La tăierea pietrei asigurați aspirarea corespunzătoare a prafului.
▶ Purtati mască de protectie impotriva prafului.
- Scula electrică poate fi folosită numai pentru tăierea uscată/șlefuirea uscată a pietrei.

Pentru tâirea pietrei folosiți cel mai bine un disc diamantat. În cazul utilizării apărătoarei de aspirare la tăerea cu sania de ghidare 27 aspiratorul de praf folosit trebuie să fie autorizat pentru aspirarea prafului de piatră. Bosch oferă aspiratoare de praf adecvate.

Porniti scula electrică și puneți o cu partea anterioară a saniei de ghidare pe piesa de lucru. Impingeti scula electrică cu avans moderat, adaptat materialului de prelucrat.

La tăierea materialelor foarte dure, de ex. beton cu un conti-nut ridicat de pietriș, discul diamantat se poate încălzi excesiv, prin aceasta deteriorându-se. Un indiciu clar în acest sens pot fi scânteile din jurul discului dimantat.

Întrerupeți în acest caz procesul de tăiere și lăsați discul diamantat să se rotească scurt timp în gol, la turația maximă, pentru ca acesta să se răcească.

Un progres de lucru în scădere vizibilă și scânteile care-l în-conjoară indică faptul că discul diamantat s-a tocit. Îl puteți re-ascuți executând tăieri scurte în material abraziv, de ex. gre-sie calcaroasă.

Indicații privind statica

Täierile executate în pereții portanți cad sub incidenta standardului DIN 1053 partea 1-a sau a reglementărilor specifice fiecărei tări.

Aceste prescripții trebuie neapărat respectate. Înainte de a începe lucrul consultați specialistul în statica clădirilor, arhi-

tectul competent sau conducerea şantierului care răspunde de lucrare.

Indicații privind manevrarea optimă a accumulatorului

Protejati accumulatorul împotriva umezelii și a apei.

Depozitați acumulatorul numai în domeniul de temperatură de la -20 °C la 50 °C. Nu lăsați acumulatorul în autovehicul, de exemplu pe timpul verii.

Ocazional curățați fantele de ventilație ale accumulatorului cu o pensulă moale, curată și uscată.

Un timp de funcționare considerabil diminual după încărcare indică faptul că accumulatorul s-a uzat și trebuie înlocuit.

Respectati instructiunile privind eliminarea.

Întreținere și service

Întreținere și curățare

Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesoriilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți accumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.
▶ Pentru a lucra bine și sigur păstrați curate scula electrică și fantele de aerisire.

Depozitați și întrețineți cu grijă accesoriiile.

Asistență clienti și consultanță privind utilizarea

Serviciul de asistență clienti vă răspunde la întrebări privind repararea și întreținerea produsului dumneavoastră cât și piesele de schimb. Găsiți desenele de ansamblu și informații privind piesele de schimb și la:

www.bosch-pt.com

Echipa de consultanță Bosch vă răspunde cu plăcere la întrebări privind produsele noastre și accesoriiile acestora.
In caz de reclamații și comenzi de piese de schimb vă rugăm să indicați neapărat numărul de identificare compus din
10 cifre, conform plăcuței indicatoare a tipului produsului.

România

Robert Bosch SRL
PT/MKV1-EA
Service scule electrice
Strada Horia Măcelariu Nr. 30-34, sector 1
013937 Bucureşti
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
www.bosch-pt.ro

Moldova

RIALTO-STUDIO S.R.L.
Piata Cantemir 1, etajul 3, Centrul comercial TOPAZ
2069 Chisinau
Tel.: [phone]/840054
Fax: [phone]
Email: [e-mail]

276 | Български

Transport

Accumulatorii Li-Ion integrați respectă cerințele legislației privind transportul mărfurilor periculoase. Acumulatorii pot fi transportați rutier fără restricții de către utilizator. În cazul transportului de către terți (de exemplu: transport aerian sau prin firmă de expediții) trebuie respectate cerințe speciale privind ambalarea și marcarea. În această situație, la pregătirea expedieriilor trebuie consultat un expert în transportul mărfurilor periculoase.

Expediați acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiți cu bandă de lipit contactele deschise și ambalați astfel acumulatorul încât să nu se poată deplasa în interiorul ambalajului.

Vă rugăm să respectați eventualele norme naționale suplimentare.

Eliminare

Sculele electrice, accumulatorii, accesoriiile și ambalajele trebuie direcționate către o statie de revalorificare ecologică.

Nu aruncați sculele electrice și accumulatorii/bateriile în gunoiul menajer!

Numai pentru țările UE:

Conform Directivei Europene 2012/19/UE sculele electrice scoase din uz și, conform Directivei Europene 2006/66/CE, acumulatorii/bateriile defecte sau consumate trebuie colectate separat și direcționate către o stație de reciclare ecologi- că.

Accumulatori/baterii:

Li-Ion:

Vă rugăm să respectați indicațiile de la paragraful „Transport“, pagina 276.

Sub rezerva modificârilor.

Български
