Märke	Bosch
Modell	GWS 18V-125 PC
Kategori	Sladdlös vinkelslip
Nominell spänning	18 V
Nominellt varvtal	9000 rpm
Max. slipskivediameter	125 mm
Spindelgänga	M14
Vikt (enligt EPTA)	2,4 - 2,8 kg (beroende på batteri och handtag)
Strömförsörjning	Litiumjonbatteri 18 V (rekommenderas GBA 18V... eller ProCORE18V...)
Rekommenderade laddare	AL 18.., GAL3680
Skydd	Stopp vid bakslag, Skydd mot oavsiktlig start
Avtryckare	På/av-brytare med upplåsningsspak
Spindellås	Ja, för byte av tillbehör
Anslutning	Kompatibel med Bluetooth® Low Energy-modul GCY 30-4 (tillval)
Temperaturområde (drift)	0 till +45 °C
Temperaturområde (förvaring)	-20 till +50 °C
Användningsområden	Slipning, kapning, sandpappring, borstning av metaller och sten
Underhåll	Rengör ventilationsöppningarna med en mjuk borste; ta bort batteriet före allt underhåll
Reservdelar	Finns på www.bosch-pt.com
Medföljande tillbehör	Extrahandtag, skyddskåpa för slipning, stiftnyckel, låsmutter
Garanti	Kontakta Bosch kundservice

Vanliga frågor - GWS 18V125 PC BOSCH

Hur byter jag slipskivan?

Innan byte, ta bort batteriet från verktyget. Tryck på spindellåset för att låsa axeln. Lossa låsmuttern med stiftnyckeln. Byt ut skivan och dra sedan åt muttern ordentligt. Kontrollera att skivan snurrar fritt före användning.

Vilken typ av batteri ska jag använda?

Använd endast Bosch Litiumjon 18 V-batterier från serierna GBA 18V... eller ProCORE18V.... Rekommenderade laddare är AL 18.. och GAL3680. Använd aldrig icke-kompatibla batterier.

Hur aktiverar jag skyddet mot oavsiktlig start?

Skyddet mot oavsiktlig start är automatiskt. Om strömmen bryts (t.ex. vid batteribyte) startar inte verktyget av sig självt. För att återaktivera, ställ på/av-brytaren i stoppläge och sätt den sedan i driftläge.

Vad gör jag om verktyget överhettas?

Om verktyget stannar på grund av överhettning blir överbelastningsindikatorn röd. Låt verktyget svalna i fri luft, kör det tomt i några minuter om nödvändigt. Minska arbetsbelastningen för att undvika upprepning.

Hur rengör jag vinkelslipen?

Före rengöring, ta bort batteriet. Rengör regelbundet ventilationsöppningarna med en mjuk och torr borste. Använd inte vatten eller lösningsmedel. Förvara verktyget på en torr och ren plats.

Kan jag använda denna slipmaskin med en kapsågstativ?

Nej, användning av kapsågstativ är inte tillåten för denna modell. Verktyget måste hållas i handen med extrahandtaget.

Hur ansluter jag Bluetooth-modulen?

Modellen GWS 18V-125 PC är kompatibel med Bluetooth® Low Energy-modul GCY 30-4 (säljs separat). För att installera, ta bort luckan (9) och sätt i modulen. Följ modulens anvisningar för att para ihop med din mobila enhet.

Vilka kaptillbehör kan jag använda?

Du kan använda slip- och kapskivor med en maximal diameter på 125 mm, med ett hål som passar flänsen (M14). Använd även sandpappersrondeller, stålborstar och lamellrondeller, förutsatt att du monterar lämpligt handskydd.

Hur justerar jag rotationshastigheten?

Modellen GWS 18V-125 PC har inte förinställning av hastighet. Nominellt varvtal är fast 9000 rpm. För variabel hastighet, välj modell GWS 18V-125 PSC.

Var hittar jag reservdelar?

Reservdelar finns på webbplatsen www.bosch-pt.com eller via Boschs kundservice. Vid beställning, ha det 10-siffriga artikelnumret från typskylten till hands.

BRUKSANVISNING GWS 18V125 PC BOSCH

Allmänna säkerhetsanvisningar för elverktyg

WARNING Läs noga igenom alla säkerhetsanvis

ningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga person-skador.

Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp "Elverktyg" hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

Arbetsplatssäkerhet

Häll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor.

Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.

Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

Elektrisk säkerhet

- Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.

- Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.

• Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.
  Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Häll nätsladden på avständ från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt.
  När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.
  Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

Personsäkerhet

Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada.
Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickpropen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.
Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.
▶ Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.
▶ Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avständ från rörliga delar. Löst hängande kläder, långt här och smycken kan dras in av roterande delar.
När elverktyg används med dammutsugnings- och-uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

Korrekt användning och hantering av elverktyg

• Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
  ▶ Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
  Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut

Bosch Power Tools 1 609 92A 47G | (15.11.17)

110 | Svenska

eller elverktyget lagras. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.

Förvara elverktygen oätkomliga för barn. Lät elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.
Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.
Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.

Omsorgsfull hantering och användning av sladdlösa elverktyg

Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand.
Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kroppsskada och brand.
Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremäl på avständ från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.
- Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada.

Service

Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för vinkelslipar

Gemensamma säkerhetsanvisningar för slipning, sandpappersslipning, arbeten med stålborste, polering och kapslipning

Detta elverktyg kan användas som slipmaskin med slipskiva, slippaper, stålborste och kapslipskiva. Beakta alla säkerhetsanvisningar, instruktioner, illustrationer och data som följer med elverktyget. Om nedanstående anvisningar ignoreras finns risk för elstöt, brand och/eller allvarliga personskador.
▶ Detta elverktyg är inte lämpligt för polering. Om elverktyget används för arbeten det inte är avsett för, kan farliga situationer och kroppsskador uppstå.

Använd inte tillbehör som tillverkaren inte uttryckligen godkänt och rekommenderat för detta elverktyg. Även om tillbehör kan fästas på elverktyget finns det ingen garanti för en säker användning.
Insatsverktygets tillåtna varvtal måste åtminstone motsvara det på elverktyget angivna högsta varvtalet. Tillbehör med en högre rotationshastighet kan brista och slungas ut.
Insatsverktygets yttre diameter och tjocklek måste motsvara elverktygets dimensioner. Feldimensionerade insatsverktyg kan inte på betryggande sätt avskärmas och kontrolleras.
Insatsverktyg med gänginsats måste passa exakt till slipspindelns gånga. Vid insatsverktyg som monteras med fläns måste insatsverktygets håldiameter passa till flänsens infästningsdiameter. Insatsverktyg som inte exakt passar till elverktyget roterar ojämnt, vibrerar krafigt och kan leda till att du förlorar kontrollen över verktyget.
Använd aldrig skadade insatsverktyg. Kontrollera före varje användning insatsverktygen som t. ex. slipskivor avseende splitterskador och sprickor, sliprondeller avseende sprickor repor eller kraftig nedslitning, stålborstar avseende lösa eller brustna trådar. Om elverktyget eller insatsverktyget skulle falla ned kontrollera om skada uppstätt eller montera ett oskadat insatsverktyg. Du och andra personer i närheten ska efter kontroll och montering av insatsverktyg ställa er utanför insatsverktygets rotationsradie och sedan låta elverktyget rotera en minut med högsta varvtal. Skadade insatsverktyg går i de flesta fall sönder vid denna provkörning.
Använd personlig skyddsutrustning. Använd alltefter avsett arbete ansiktsskärm, ögonskydd eller skyddsglasögon. Om så behövs, använd dammfiltermask, hörselskydd, skyddshandskar eller skyddsförkläde som skyddar mot små utslungade slip- och materialpartiklar. Ögonen ska skyddas mot utslungade främmande partiklar som kan uppstå under arbetet. Damm- och andningskydd måste kunna filtrera bort det damm som eventuellt uppstår under arbetet. Risk finns för hörselskada under en längre tids kraftigt buller.
Se till att obehöriga personer hålls på betryggande avständ från arbetsområdet. Alla som rör sig inom arbetsområdet måste använda personlig skyddsutrustning. Brottstycken från arbetsstycket eller insatsverktygen kan slungas ut och orsaka personskada även utanför arbetsområdet.
Håll i elverktyget endast vid de isolerade grepytorna när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar. Kontakt med en spänningsförande ledning kan sätta elverktygets metalldelar under spänning och leda till elstöt.
Lägg aldrig bort elverktyget innan insatsverktyget stannat fullständigt. Det roterande insatsverktyget kan komma i beröring med underlaget varvid risk finns för att du förlorar kontrollen över verktyget.

Svenska|111

• Elverktyget får inte rotera när det bärs. Kläder kan vid tillfällig kontakt med det roterande insatsverktyget dras in varvid insatsverktyget dras mot din kropp.
  Rengör regelbundet elverktygets ventilationsöppningar. Motorfläkten drar in damm i huset och en kraftig anhopning av metalldamm kan orsaka farliga elströmmar.
  Använd inte elverktyget i närheten av brännbara material. Risk finns för att gnistor antänder materialet.
  Använd inte insatsverktyg som kräver flytande kylme-del. Vatten eller andra kylvätskor kan medföra elstöt.

Varning för bakslag

Ett bakslag är en plötslig reaktion hos insatsverktyget när t. ex. slipskiwan, sliprondellen, stålborsten hakar upp sig eller blockerar. Detta leder till abrupt uppbromsning av det roterande insatsverktyget. Härvid accelererar ett okontrollerat elverktyg mot insatsverktygets rotationsriktning vid inklämningsstället.
Om t. ex. en slipskiva hakar upp sig eller blockerar i arbetsstycket kan slipskivans kant i arbetsstycket klämmas fast varvid slipskivan bryts sönder eller orsakar bakslag. Slipskivan rör sig nu mot eller bort från användaren beroende på skivans rotationsriktning vid inklämningsstället. Härvid kan slipskivor även brista.
Bakslag uppstår till följd av missbruk eller felaktig hantering av elverktyget. Detta kan undvikas genom skyddsåtgårder som beskrivs nedan.
Häll stadigt i elverktyget samt kroppen och armarna i ett läge som är lämpligt för att motstå bakslagskrafter. Använd alltid stödhandtaget för bästa möjliga kontroll av bakslagskrafter och reaktionsmoment vid start. Användaren kan genom lämpliga försiktighetsätgärder bättre behärska bakslags- och reaktionskrafterna.
Håll alltid handen på betryggande avständ från det roterande insatsverktyget. Insatsverktyget kan vid ett bakslag gå mot din hand.
Undvik att hålla kroppen inom det område elverktyget vid ett bakslag rör sig. Bakslaget kommer att driva elverktyget i motsatt riktning till slipskivans rörelse vid inklämningsstället.
- Var särskilt försiktig vid bearbetning av hörn, skarpa kanter osv. Håll emot så att insatsverktyget inte studsar ut från arbetsstycket eller kommer i kläm. På hörn, skarpa kanter eller vid studsning tenderar del roterande insatsverktyget att komma i kläm. Detta kan leda till att kontrollen förloras eller att bakslag uppstår.
Använd aldrig kedje- eller tandade sågklingor. Dessa insatsverktyg orsakar ofta ett bakslag eller förlust av kontrollen över elverktyget.

Speciella varningar för slipning och kapslipning

Använd endast slipkroppar som godkänts för aktuellt elverktyg och de sprängskydd som är avsedda för dessa slipkroppar. Slipkroppar som inte är avsedda för aktuellt tryckluftverktyg kan inte på betryggande sätt skyddas och är därför farliga.
Skälade slipskivor mäste monteras så att skivans slipyta inte skjuter ut över sprängskyddskantens plan. En

felaktigt monterad slipskiva som skjuter ut över sprängskyddets plan kan inte smörjas i tillräcklig grad.

Sprängskyddet måste monteras ordentligt på elverktyget och vara infäst så att högsta möjliga säkerhet uppnås, dvs den del av slipkroppen som är vänd mot användaren måste vara skyddad. Sprängskyddet ska skydda användaren mot brottstycken, tillfällig kontakt med slipkroppen samt gnistor som kan antända kläderna.
Slipkroppar får användas endast för rekommenderade arbeten. T. ex.: Slipa aldrig med kapskivans sidoyta. Kapskivor är avsedda för materialavverkning med skivans kant. Om tryck från sidan utövas mot slipkroppen kan den spricka.
För vald slipskiva ska alltid oskadade spännflänsar i korrekt storlek och form användas. Lämpliga flänsar stöder slipskivan och reducerar sålunda risken för slipskivbrott. Flänsar för kapskivor och andra slipskivor kan ha olika utseende och form.
Använd inte nedslitna slipskivor från större elverktyg. Slipskivor för större elverktyg är inte konstruerade för de mindre elverktygens högre varvtal och kan därför spricka.

Andra speciella säkerhetsanvisningar för kapslipning

Se till att kapskivan inte kommer i kläm och att den inte utsätts för högt mottryck. Försök inte skära för djupt. Om kapskivan överbelastas ökar dess påfrestning och risk finns för att den snedvrids eller blockerar som sedan kan resultera i bakslag eller slipkroppsbrott.
Undvik området framför och bakom den roterande kapskivan. Om du för kapskivan i arbetsstycket bort från kroppen kan i händelse av ett bakslag elverktyget med roterande skiva slungas mot din kropp.
- Om kapskivan kommer i kläm eller arbetet avbryts, koppla från elverktyget och håll det lugnt tills skivan stannat fullständigt. Försök aldrig dra ut en roterande kapskiva ur skärspåret då detta kan leda till bakslag. Lokalisera och åtgårda orsaken för inklämning.
Koppla inte åter på elverktyget om det sitter i arbetsstycket. Låt kapskivan uppnå fullt varvtal innan den försiktigt förs in i skärspåret för fortsatt kapning. I annat fall kan skivan haka upp sig, hoppa ur arbetsstycket eller orsaka bakslag.
För att reducera risken för ett bakslag till följd av inklämd kapskiva ska skivor och andra stora arbetsstycken stödas. Stora arbetsstycken kan böjas ut till följd av hög egenvikt. Arbetsstycket måste därför stödas på båda sidorna både i närheten av skärspäret och vid kanten.
Var speciellt försiktig vid "fickkapning" i dolda områden som t. ex. i en färdig vägg. Där risk finns att kapskivan kommer i kontakt med gas- eller vattenledningar, elledningar eller andra föremål som kan orsaka bakslag.

Speciella säkerhetsanvisningar för sandpappersslipning

Använd inte för stora slippapper, se tillverkarens uppgifter om slippapperets storlek. Slippapper som står ut över sliprondellen kan leda till personskada, blockera, rivas sönder eller också orsaka bakslag.

112 | Svenska

Speciella säkerhetsanvisningar för arbeten med trådborstar

▶ Observera att trådborstar även under normal användning förlorar trådbitar. Överbelasta inte stålborsten med för högt anliggningstryck. Utslungade trådbitar kan lätt tränga in genom kläder och/eller i huden.
När sprängskydd används bör man se till att sprängskyddet och trådborsten inte berör varandra. Tallrikarnas och koppborstarnas diameter kan till följd av anliggningstryck och centrifugalkrafter öka.

Extra säkerhetsanvisningar

Bär skyddsglasögon.

Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distributionsföretag. Kontakt med elledningar kan förorsaka brand och elstöt. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan förorsaka sakskador.
▶ Berör inte slip- och kapskivorna innan de svalnat. Skivorna blir under arbetet mycket heta.
- Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspanningsanordning eller ett skruvstycke hålls säkrare än med handen.
- Öppna inte batteriet. Detta kan leda till kortslutning. Skydda batteriet mot hög värme som t. ex. längre solbestrålning, eld, vatten och fukt. Explosionsrisk föreligger.

• Iskadat eller felanvänt batteri kan ängor uppstä. Tillför friskluft och uppsök läkare vid åkommor. Ångorna kan leda till irritation i andningsvägarna.
  Använd batteriet endast för produkter från Bosch. På så sätt skyddas batteriet mot farlig överbelastning.
  ▶ Batteriet kan skadas av vassa föremål som t. ex. spikar eller skruvmejslar eller på grund av yttre påverkan. En intern kortslutning kan uppstå och rök, explosion eller överhettning kan förekomma hos batteriet.
• Var försiktig! Vid användning av elverktyget med Bluetooth ^® kan en störning uppstå hos maskiner och anläggningar, flygplan och medicinska apparater (t.ex. pacemaker, hörapparater). Skador på människor och djur i omedelbar närhet kan inte heller uteslutas. Använd inte elverktyget med Bluetooth ^® i närheten av medicinska apparater, bensinstationer, kemiska anläggningar, områden med explosionsrisk och i språgningsområden. Använd inte elverktyget med Bluetooth ^® i flygplan. Undvik drift i direkt närhet till kroppen under en längre period.

Bluetooth ^9 -märket och logotypen är registrerade varumärken som tillhör Bluetooth SIG, Inc. All användning av detta märke/logotyp av Robert Bosch Power Tools GmbH sker under licens.

Produkt- och kapacitetsbeskrivning

Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Fäll upp sidan med illustration av elverktyget och håll sidan uppfälld när du läser bruksanvisningen.

Ändamålsenlig användning

Elverktyget är avsett för kapning, grovslipning och borstning av arbetsstycken i metall och sten utan vattentillförsel.

Vid kapning av metall med bundna slipmedel måste ett speciellt sprängskydd användas.

Vid kapning i sten ordna med dammutsugning till den grad det behövs.

Med godkända slipverktyg kan elverktyget även användas för slipning med sandpapper.

Information och inställningar för elverktyget kan överföras mellan elverktyg och en mobil enhet vid aktiv Bluetooth® Low Energy Module GCY 30-4 med hjälp av Bluetooth® trädlös teknik.

GWS 18V-125 PSC:

Belysningen i detta elverktyg är avsett för att belysa verktygets direkta arbetsområde och är inte lämpligt för att lysa upp rum i bostaden.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida.

1 Upplåsningsspak för sprängskydd
2 Rotationsriktningspil på huset
3 Spindellåsknapp
4 Användargränssnitt (GWS 18V-125 PSC)
5 Strömställare Till/Från
6 Upplåsningsbrytare för på/av-brytare
7 Batteri*
8 Batteriets uppläsningsknapp*
9 Hölje Bluetooth® Low Energy Module GCY 30-4
10 Stödhandtag (isolerad greppyta)
11 Slipspindel
12 Sprängskydd för slipning
13 Stödfläns med O-ring
14 Slipskiva*
15 Spännmutter
16 Snabbspännmutter SDS-clic* (M14)
17 Sprängskydd för kapning ^4
18 Kapskiva*
19 Handskydd*
20 Gummisliprondell*
21 Slippapper*
22 Rundmutter
23 Koppborste*
24 Knapp för indikering av laddtillständ (GBA 18V...)

Svenska|113

25 Indikering av batteriets laddningstillständ (GBA 18V...)
26 Handgrepp (isolerad greppyta)
27 Sugkåpa för kapning med styrslid *
28 Diamantkapskiva*
29 Batteristatusindikator (användargränssnitt)
30 Indikator varvtalsförvalsnivå (användargränssnitt)
31 Knapp för varvtalsförval (användargränssnitt)
32 Indikering status elverktyg (användargränssnitt)
33 Indikering överbelastningsskydd (användargränssnitt)

34 Knapp för batteristatus

(GBA 18V 6.3Ah/ProCORE18V...)

35 Indikering batteristatus

(GBA 18V 6.3Ah/ProCORE18V...)

36 LED-arbetsbelysning (GWS 18V-125 PSC)

37 Diamantborr*

'I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Tekniska data

Vinkelslip GWS 18V-125 PC GWS 18V-125 PSC
Produktnummer		3 601 JG3 E.. 3 601 JG3 F..
Märkspänning	V= 18 18
Märkvarvtal	min ^1	9000 9000
Tomgångsvarvtal	min ^-1	-4500 - 9000
max. slipskivsdiameter	mm 125 125
Slispindelgänga		M 14 M 14
max. gänglängd på slispindeln	mm 22 22
Bakslagsfränkoppling		●	●
Skydd mot oavsiktlig äterstart		●	●
Varvtalsförval		- ●
Vikt enligt LPTA-Procedure 01:2014
- med vibrationsdämpande stödhandtag	kg	2,6 - 2,8*	2,6 - 2,8*
- m e d s t a n d a r d s t ö d h a n d t a g	kg	2,4 - 2,6*	2,4 - 2,6*
Tilläten omgivningstemperatur
- vid laddning	°C	0... +45	0... +45
- v i d d" ročil lagring	°C	-20... +50	-20... +50
Rekommenderade batterier		GBA 18V...	GBA 18V...
		GBA 18V... W	GBA 18V... W
		ProCORE18V...	ProCORE18V...
Rekommenderade laddare		AL 18..	AL 18..
		GAL3680	GAL3680
Rekommenderade laddare för induktiva batterier		GAL 18... W	GAL 18... W
Dataöverföring
Bluetooth®		Bluetooth® 4.2(Low Energy) ^A)	Bluetooth® 4.2(Low Energy) ^A)
Signalavständ		8 s	8 s
Signalräckvidd		maximalt 30 m ^(1)	maximalt 30 m ^(1)

* i relation till använt batteri
** begränsad effekt vid temperaturer <0 °C
A) De mobila terminalenheterna skall vara kompatibla med Bluetooth® Low Energy-enheter (version 4.1) och de skall stödja Generic Access Profile (GAP).
B) Räckvidden kan variera kraftigt beroende på yttre omständigheter, bland annat vilken mottagare som används. Inne i slutna rum och genom metall barriärer (t.ex. väggar, hyllor, resväskor etc.) kan Bluetooth ^28 -räckvidden vara betydligt mindre.

Buller-/vibrationsdata

	GWS 18V-125 PC GWS 18V-125 PSC
	3 601 JG3 E.. 3 601 JG3 F..
Bullernivävärde förmedlas enligt EN 60745-2-3.

Bosch Power Tools 1 609 92A 47G | (15.11.17)

114|Svenska

	GWS 18V-125 PC GWS 18V-125 PSC
Verktygets A-vägda ljudnivå är i typiska fall
Ljudtrycksnivå	dB(A)	79	79
Ljudeffektnivå	dB(A)	90	90
Onoggrannhet K	dB	3	3
Använd hörselskydd!
Totala vibrationsemissionsvärden a_i (vektorsumma ur tre riktningar) och onoggrannhet K framtaget enligt EN 60745-2-3:
Ytslipning (skrubbning):
a_i	m/s ^2	5,0	5,0
K	m/s ^2	1,5	1,5
Slipa med slipblad:
a_i	m/s ^2	3,5	3,5
K	m/s ^2	1,5	1,5

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.

Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med olika tillbehör, med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt.

För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elverktyget är frånkopplat eller är igång, men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.

Montage

Sätta in Bluetooth® Low Energy Module GCY 30-4

Anvisning: Hos elverktygen GWS 18V-125 PC finns Bluetooth® Low Energy Module GCY 30-4 tillgänglig som tillbehör, hos elverktygen GWS 18V-125 PSC ingår den i leveransen.

För information om Bluetooth® Low Energy Module GCY 30-4, läs tillhörande bruksanvisning.

Batteriets laddning

Använd endast de laddare som anges på tillbehörssidan. Endast denna typ av laddare är anpassad till det litium-jonbatteri som används i elverktyget.

Anvisning: Batteriet levereras ofullständigt uppladdat. För full effekt ska batteriet före första användningen laddas upp i laddaren.

Lithiumjonbatteriet kan när som helst laddas upp eftersom detta inte påverkar livslängden. Batteriet skadas inte om laddning avbryts.

Om ingen lysdiod tänds när knappen 24 trycks ned, är batte-

Litium-jonbatteriet är med "Electronic Cell Protection (ECP)" skyddad mot djupurladdning. Vid urladdat batteri kopplar skyddskopplingen från elverktyget: Insatsverktyget roterar inte längre.

▶ Undvik att trycka på strömställaren Till/Från efter en automatisk frånkoppling av elverktyget. Batteriet kan skadas.

Beakta anvisningarna för avfallshantering.

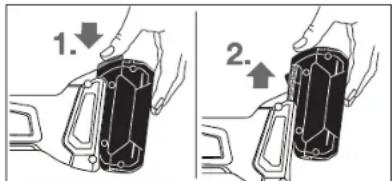

Batteriet 7 är försedd med två lässteg som hindrar batteriet från att falla ut om dess upplåsningsknapp 8 oavsiktligt trycks. När batteriet är insatt i elverktyget hålls den med en fjäder i rätt läge.

Ta bort batterimodulen 7 genom att trycka på uppläsningsknappen 8 och dra sedan batterimodulen framåt ur elverktyget. Bruka inte våld.

Batteriets laddningsindikering (batterityp GBA 18 V...) (se bild A)

De tre gröna lysdioderna i batteriets display 25 visar batteriets laddningstillständ 7. Av säkerhetsskäl kan laddningstillständet avfrågas endast när elverktyget är fränkopplat.

Tryck knappen 24 för att visa laddningstillståndet. Detta kan ske även när batteriet 7 är borttagen.

Lysdiod Kapacitet

Permanent ljus 3 gröna ≥2/3

Permanent ljus 2 gröna ≥1/3

Permanent ljus 1 grönt < 1/3

Blinkljus 1 grönt Reserv

riet defekt och måste bytas ut.

1 609 92A 47G | (15.11.17) Bosch Power Tools

Svenska|115

Anvisning: Batteriets laddningsstatus visas även i användargränssnittet 4 (se avsnitt "Användargränssnitt").

Batteriets laddningsindikering

(Batterityp GBA 18V 6.3Ah/ProCORE18V...) (se bild B)

De fem gröna LED-lamporna på indikeringen för batteristatus 35 visar batteriets laddningsnivå. Avsäkerhetsskäl kan man endast kontrollera batteristatus när elverktyget är stilla. Tryck på knappen 34, för att visa laddningsstatus. Detta kan även göras när batteriet har tagits ur.

Lysdiod Kapacitet

Fast ljus 5 x grön	>80 – 100 %
Fast ljus 4 x grön	>60 – ≤ 80 %
Permanent ljus 3 gröna	>40 – ≤ 60 %
Permanent ljus 2 gröna	>20 – ≤ 40 %

Permanent ljus 1 grönt >0- ≤20%

Blinkljus 1 grönt 0 %

Om ingen LED-lampa lyser efter ett tryck på knappen 34 är batteriet defekt och måste bytas ut.

Anvisning: Batteriets laddningsstatus visas även i användargränssnittet 4 (se avsnitt "Användargränssnitt").

Montering av skyddsutrustning

Ta bort batteriet innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte etc.) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada.

Anvisning: Om slipskivan brustit under drift eller stödanordningarna på spängskyddet/elverktyget skadats, måste berörda delar/elverktyget bytas ut eller för service skickas till en serviceverkstad, för adresser se avsnittet "Kundtjänst och användarrådgivning".

Sprängskydd för slipning

Lägg skyddskåpan 12 på hållaren på elverktyget tills skyddskåpans fästen passar i hållaren. Tryck och håll inne låset 1.

Tryck fast sprängskyddet 12 på spindelhalsen tills sprängskyddets fläns ligger an mot elverktygets fläns och vrid sedan sprängskyddet tills det hörbart snäpper fast.

Anpassa sprängskyddet 12 till den ställning arbetet kräver. Tryck upplåsningsspaken 1 uppåt och vrid sprängskyddet 12 till önskat läge.

▶ Ställ in sprängskyddet 12 så att upplåsningsspakens 13 röda kammar griper in i motsvarande urtag på sprängskyddet 12.
▶ Ställ in sprängskyddet 12 så att gnistor inte sprutas mot användaren.
Att vrida sprängskyddet 12 får endast vara möjligt när upplåsningsspaken 1 påverkats! I annat fall får elverk-

tyget absolut inte längre användas och måste lämnas in till kundservicen för kontroll.

Anvisning: Kodnockarna på sprängskyddet 12 garanterar att endast det sprängskydd kan monteras som passar till elverktyget.

Sprängskydd för kapning

• Vid kapning med bundna slipmedel använd alltid sprängskyddet 17.
• Vid kapning i sten ordna med dammutsugning till den grad det behövs.

Sprängskyddet för kapning 17 monteras på samma sätt som sprängskyddet för slipning 12.

Sugkåpa för kapning med styrslid

Sugkåpa för kapning med styrlid 27 monteras på samma sätt som sprängskyddet för slipning 12.

Stödhandtag

Använd alltid elverktyget med stödhandtag 10.
Skruva fast stödhandtaget 10 i relation till arbetssätt till höger eller vänster om växelhuset.

Vibrationsdämpande stödhantag

Vibration

Control

Det vibrationsdämpande stödhandtaget medger ett bekvämt och säkert arbete med låga vibrationer.

▶ Tilläggshandtaget får inte förändras.

Ett skadat stödhandtag får inte längre användas.

Handskydd

För arbeten med gummisliprondellen 20 eller med koppborste/skivborste/lamellslipskiva skall alltid handskyddet 19 monteras.

Fäst handskyddet 19 med stödhandtaget 10.

Montering av slipverktyg

Ta bort batteriet innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte etc.) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada.
▶ Berör inte slip- och kapskivorna innan de svalnat. Skivorna blir under arbetet mycket heta.
Rengör slipspindeln 11 och alla delar som skall monteras.
Tryck för fastspänning och lossning av slipverktyg spindellåsknappen 3 för blockering av slispindeln.
Tryck ned spindellåsknappen endast när slippindeln står stilla. I annat fall kan elverktyget skadas.

Slip-/kapskiva

Beakta slipverktygens dimensioner. Centrumhålet måste passa till stödflänsen. Använd inte reducerstycken eller adapter.

Kontrollera vid användning av diamantkapskivor att rotationspilen på diamantkapskivan och elverktygets rotation överensstämmer (se rotationspil på växelhuset).

Ordningsföljden vid montering visas på grafiksidan.

116 | Svenska

För infästning av slip-/kapskivan skruva upp spännmuttern

15 och dra sedan fast den med tvästiftsnyckeln, se avsnittet "Snabbspännmutter".

Se till slipverktyget sitter fast så att det inte vrids från spin- deln vid elverktygets utlopp.

- Kontrollera efter montering och före start av slipverktyget att det monterats på rätt sätt och kan rotera fritt. Kontrollera att slipverktyget inte berör sprängskyddet eller andra delar.

I stödflänsen 13 är kring centreransatsen en plastdel (O-ring) insatt. Om O- ringen saknas eller är skadad måste stödflänsen 13 före fortsatt användning ovillkorligen bytas.

Lamellslipskiva

- För arbeten med lamellslipskiva ska handskyddet 19 monteras.

Gummisliprondell

För arbeten med gummisliprondell 20 ska handskyddet 19 monteras.

Ordningsföljden vid montering visas på grafiksidan.

Skruva på rundmuttern 22 och dra fast med tvåstiftsnyckeln.

Koppborste/skivborste

- För arbeten med koppborste eller skivborste ska handskyddet 19 monteras.

Ordningsföljden vid montering visas på grafiksidan.

Koppborsten/skivborsten måste kunna skruvas upp på slipspindeln så längt att den ligger stadigt an mot slippindelflän sen vid ändan på slippindelgångan. Spänn fast koppborsten/skivborsten med fast skruvnyckel.

Snabbspännmutter (S18)-clic

För snabbt och enkelt byte av slipverktyg utan hjälp av verktyg kan i stället för spännmuttern 15 snabbspännmuttern 16 användas.

• Snabbspännmuttern 16 får endast användas för slip- och kapskivor.
  Använd endast felfri, oskadad snabbspännmutter 16.
  Se vid påskruvning till att texten på snabbspännmuttern 16 inte ligger mot slipskivan; pilen måste vara riktad mot indexmärket 38.

Tryck på spindelns läsknapp 3 för läsning av slispindeln. För åtdragning av snabbspännmuttern vrid slipskivan kraftigt medurs.

En ordentligt fastspänd och oskadad snabbspännmutter kan för hand s när den räfflade ringen vrids moturs. Lossa aldrig en härtsittande snabbspännmutter med tång utan använd flänsmutternyckeln. Lägg an flänsmutternyckeln som bilden visar.

Tillåtna slipverktyg

Alla de slipverktyg som anges i denna bruksanvisning kan användas.

Det tillätna varvtalet [min ^1 ] resp. periferihastigheten [m/s] hos använt slipverktyg måste minst motsvara uppgifterna i tabellen nedan.

Beakta därför tillätna varvtal resp. periferihastigheter på slipverktygets etikett.

125722,2900080

125--900080

75 30 M 14 9000 45

Svenska|117

82-M14900080

Svängning av växelhuvudet (GWS 18V-125 PC)

Ta bort batteriet innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte etc.) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada.

Växelhuvudet kan vridas i steg om 90°. För vissa arbeten kan nu strömställaren ställas in i bekvämare hanleringsläge, t. ex. för vänsterhänta. Skruva helt bort de 4 skruvarna. Sväng växelhuvudet försiktigt utan att ta bort det från huset till önskat läge. Dra åter fast de 4 skruvarna.

Damm-/spänutsugning

▶ Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovädligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten.

Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material.

- Se till att arbetsplatsen är väl ventilerad.

- Vi rekommenderar ett andningsskydd i filterklass P2. Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.

▶ Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas.

Användargränssnitt (se bild D)

Användargränssnittet 4 är till för varvtalsförval och för status-indikering av elverktyget.

Drift

Driftstart

Insättning av batteri

Skjut in uppladdad batterimodul 7 framifrån i elverktygets fot tills batterimodulen låses.

In- och urkoppling

För att ta elverktyget i drift skjuter du upplåsningsspaken 6 framåt och tryck därefter på/av-brytaren 5 uppåt.

För fränkoppling av elverktyget släpp strömställaren Till/Från 5.

För att spara energi, koppla på elverktyget endast när du vill använda det.

- Kontrollera slipverktygen innan de tas i bruk. Slipverktyget måste vara felfritt monterat och kunna rotera fritt. Provkör minst under 1 minut utan belastning. Använd inte skadade, orunda eller vibrerande slipverktyg. Skadade slipverktyg kan spricka och orsaka person-skada.

Bakslagsfränkoppling

Vid plötslig rekyl hos elverktyget, t. ex. blockering vid kapning, avbryts strömtillförseln till motorn elektroniskt.

LED-arbetsbelysningen 36 blinkar vitt och indikeringen status 32 rött.

För återstart ställ strömställaren Till/Från 5 i frånkopplingsläge och koppla på nytt på elverktyget.

Skydd mot oavsiktlig återstart

Återstartskyddet hindrar elverktyget från att okontrollerat starta efter ett strömavbrott.

Vid aktiverat startskydd blinkar indikeringen status 32 rött. För återstart ställ strömställaren Till/Från 5 i fränkopplingsläge och koppla på nytt på elverktyget.

118 | Svenska

Varvtalsförval (GWS 18V-125 PSC)

Med knappen för varvtalsförval 31 kan du välja det varvtal du behöver även under drift.

Värdena i tabellen nedan är riktvärden.

Material	Användning	Insatsverktyg		Nivå varvtalsförval	GWS 18V-125 PSC [min ^-1 ]
Metall	Borst, avlägsna rost	Skälformad borste 1	4	5	0
Rostfritt stål	Slipa Fiberplatta 2	6	0	0	0
Metall	Skrubbning	Slipskiva		3	9000
Metall	Kapning	Kapskiva		3	9
Sten	Kapning	Diamantkapskiva och styrskenor (kapning av sten är endast tillåtet med styrskenor)		3	9

Angivna värden för varvtalsnivåerna är riktvärden.

Insatsverktygets tillåtna varvtal måste åtminstone motsvara det på elverktyget angivna högsta varvtalet.

Tillbehör med en högre rotationshastighet kan brista och slungas ut.

Statusindikeringar

Batteristatusindikator (användargränssnitt) 29	Betydelse/orsak	Lösning
grön	Batteriet är laddat
gul	Batteriet är nästan tomt	Batteriet måste snart bytas eller laddas
röd	Batteriet är tomt	Byt ut eller ladda batteriet
Indikering överbelastningsskydd (användar-gränssnitt) 33	Betydelse/orsak	Lösning
gul	Kritisk temperatur har uppnätts (motor, elektronik, batteri)	Låt elverktyget gå på tomgång och svalna
röd	Elverktyget är överhettat och stängs av	Låt elverktyget svalna
Indikering status elverktyg (användargränssnitt) 32	Betydelse/orsak	Lösning
grön	Status OK	-
gul	Kritisk temperatur har uppnätts eller batteriet är nästan tomt	Låt elverktyget gå på tomgång och svalna eller byt snart ut/ladda batteriet
Lyser rött	Elverktyget är överhettat och batteriet är tomt	Låt elverktyget svalna eller byt ut/ladda batteriet
Blinkar rött	Backslagsavstängningen eller åter-startsskyddet har löst ut	Stäng av elverktyget och slå på det igen
Blinkar blått	Elverktyget är anslutet till en mobil enhet eller inställningar överförs	-

Med Bluetooth® Low Energy Module GCY 30-4 finns följande

Connectivity-funktioner tillgängliga för elverktyget:

- Registrering och individuell utformning

- Statuskontroll, utgående varningsmeddelanden

- Allmän information och inställningar

-Hantering

För information om Bluetooth® Low Energy Module

GCY 30-4, läs tillhörande bruksanvisning.

Arbetsanvisningar

▶ Elverktyget med isatt Bluetooth® Low Energy Module GCY 30-4 har gränssnitt för trädlös anslutning. Lokala driftsbegränsningar, t.ex. i flygplan eller sjukhus, ska beaktas.
- Var försiktig vid spärning i bärande väggar, se stycket "Statiska anvisningar".
- Spänn fast arbetsstycket om det inte ligger stadigt på grund av egen vikt.

1 609 92A 47G | (15.11.17) Bosch Power Tools

0

0

0

0

0

Svenska|119

Belasta inte elverktyget till den grad att det stannar.
- Om elverktyget använts under hög belastning låt det gå några minuter på tomgång för avkylning av insatsverktyget.
▶ Berör inte slip- och kapskivorna innan de svalnat. Skivorna blir under arbetet mycket heta.

▶ Elverktyget får inte användas med ett kapbord.

Om elverktyget laddas upp elektrostatiskt stänger den inbyggda elektroniken av.

För att ta elverktyget i drift skjuter du upplåsningsspaken 6 framåt och tryck därefter på/av-brytaren 5 uppåt.

Skrubbning

Använd aldrig kapskivor för skrubbning.

Vid skrubbning kan bästa arbetsresultat uppnås vid en inställningsvinkel på 30° till 40°. Förflytta elverktyget med måttligt tryck fram och tillbaka. Härvid blir arbetsstycket inte för hett, missfärgas inte och det bildas inte heller spår.

Lamellslipskiva

Med lamellslipskiva (tillbehör) kan även kupiga ytor och profiler bearbetas.

Lamellslipskivorna har en betydligt längre livslängd, lägre ljudnivå och lägre sliptemperaturer än vanliga slipskivor.

Kapning av metall

- Vid kapning med bundna slipmedel använd alltid sprängskyddet 17.

Vid kapslipning mata fram elverktyget med mättlig och en till materialet anpassad hastighet. Tryck inte mot kapskivan, den får inte heller snedställas eller oscilleras.

Bromsa inte upp kapskivor med tryck från sidan.

Elverktyget ska alltid föras i matningsriktningen. I annat fall finns risk för att det okontrollerat trycks ur skärspå ret.

Vid kapning av profiler och fyrkantsrör lägg an kapskivan vid det minsta tvärsnittet.

Kapning av sten (se bild C)

• Vid kapning i sten ordna med dammutsugning till den grad det behövs.
  Bär dammskyddsmask.
• Elverktyget får användas endast för torrskärning/torrslipning.

Använd för kapning av stenmaterial lämpligast en diamant-kapskiva.

När en sugkåpa används för kapning med styrslid 27 måste dammsugaren vara godkänd för utsugning av stendamm. Bosch erbjuder lämpliga dammsugare.

Koppla på elverktyget och lägg an del med styrslädens främre del mot arbetsstycket. Mata fram elverktyget med måttlig och en till materialet anpassad hastighet.

När mycket hårdå material bearbetas som t. ex. betong med hög kiselhalt kan diamantkapskivan överhettas och skadas. En gnistkrans som roterar kring diamantkapskivan är ett tydligt tecken på överhettning.

Avbryt i detta fall kapningen och låt diamantkapskivan för avkvlning en kort stund gå på tomgång med högsta varvtal. Tydligt reducerad slipeffekt och en gnistbildning runtom skivan är tecken på att diamantkapskivan förlorat skärpan. Genom korta skär i nötande material, t. ex. kalksandsten, kan diamantkapskivan åter skärpas.

Statiska anvisningar

Spår i bärande väggar bör utföras enligt standard DIN 1053 del 1 eller landsspecifika bestämmelser.

Dessa föreskrifter ska följas. Planera kapsnitten i samråd med ansvarig fackman för statik, arkitekt eller entreprenör innan arbetet påbörjas.

Anvisningar för korrekt hantering av batterimodulen

Skydda batterimodulen mot fukt och vatten.

Batterimodulen får endast lagras inom ett temperaturområde mellan -20 °C och 50 °C. Låt därför inte batterimodulen

t. ex. på sommaren ligga kvar i bilen.

Rengör vid tillfälle batterimodulens ventilationsöppningar med en mjuk, ren och torr pensel.

Är brukstiden efter uppladdning onormalt kort tyder det på att batterierna är förbrukade och måste bytas mot nya.

Beakta anvisningarna för avfallshantering.

Underhåll och service

Underhåll och rengöring

Ta bort batteriet innan åtgårder utförs på elverktyget (t.ex. underhåll, verktygsbyte etc.) samt före trans-
port och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada.

Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.

Lagra och hantera tillbehöret med omsorg.

Kundtjänst och användarrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskisser och information om reservdelar hittar du på:

www.bosch-pt.com

120 | Norsk

Bosch användarrådgivningsteamet hjälper gärna vid frågor som gäller våra produkter och tillbehör.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.

Svenska

De litiumjonbatterier som ingår är underkastade kraven för farligt gods. Användaren kan utan ytterligare förpliktelser transportera batterierna på allmän väg.

Vid transport genom tredje person (t. ex. flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beaktas. I detta fall bör vid förberedelse av transport en expert för farligt gods konsulteras.

Batterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan röras i förpackningen.

Beakta även tillämpliga nationella föreskrifter.

Avfallshantering

Elverktyg, batterier, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte elverktyg och inte heller batterier i hus- hållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2012/19/EU måste obrukbara elverktyg och enligt europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier separat omhändertas och på miljövänligt sätt lämnas in för återvinning.

Beakta anvisningarna i avsnittet "Transport", sida 120.

Ändringar förbehålles.

Norsk

Opplading av batteriet

- Trykk på spindellåsetasten kun när slipespindelen står stille. Elektroverktøyet kan ellers ta skade.

Slipe-/kappeskive

Til festing av slipe-/kappeskiven skrur du på spennmutteren 15 og spenner denne med hakenøkkelen, se avsnitt «Hurtigås».
