Značka	Bosch
Model	GWS 18V-125 PC
Kategorie	Bezdrátová úhlová bruska
Jmenovité napětí	18 V
Jmenovité otáčky	9000 ot/min
Max. průměr kotouče	125 mm
Závit vřetena	M14
Hmotnost (dle EPTA)	2,4 - 2,8 kg (podle baterie a rukojeti)
Napájení	Lithium-iontová baterie 18 V (doporučená GBA 18V... nebo ProCORE18V...)
Doporučené nabíječky	AL 18.., GAL3680
Ochrana	Zastavení při zpětném rázu, Ochrana proti neúmyslnému spuštění
Zámek spouště	Spínač zapnutí/vypnutí s odjišťovací páčkou
Blokování vřetena	Ano, pro výměnu příslušenství
Konektivita	Kompatibilní s modulem Bluetooth® Low Energy GCY 30-4 (volitelně)
Teplotní rozsah (provoz)	0 až +45 °C
Teplotní rozsah (skladování)	-20 až +50 °C
Použití	Broušení, řezání, broušení smirkem, kartáčování kovů a kamenů
Údržba	Čistěte ventilační otvory měkkým kartáčem; před údržbou vyjměte baterii
Náhradní díly	Dostupné na www.bosch-pt.com
Dodávané příslušenství	Přídavná rukojeť, ochranný kryt pro broušení, klíč s kolíčkem, upínací matice
Záruka	Kontaktujte servis Bosch

Často kladené otázky - GWS 18V125 PC BOSCH

Jak vyměnit brusný kotouč?

Před jakoukoli výměnou vyjměte z nářadí baterii. Stiskněte zařízení pro blokování vřetena pro zablokování hřídele. Povolte upínací matici pomocí klíče s kolíčkem. Vyměňte kotouč a poté matici pevně utáhněte. Před použitím zkontrolujte, zda se kotouč volně otáčí.

Jaký typ baterie použít?

Používejte výhradně Bosch Lithium-iontové baterie 18 V řad GBA 18V... nebo ProCORE18V.... Doporučené nabíječky jsou modely AL 18.. a GAL3680. Nikdy nepoužívejte nekompatibilní baterie.

Jak aktivovat ochranu proti neúmyslnému spuštění?

Ochrana proti neúmyslnému spuštění je automatická. Pokud dojde k přerušení napájení (např. výměna baterie), nářadí se samo nespustí. Pro opětovné zapnutí přepněte spínač zapnutí/vypnutí do polohy vypnuto a poté znovu zapněte.

Co dělat při přehřátí nářadí?

Pokud se nářadí zastaví kvůli přehřátí, indikátor přetížení se rozsvítí červeně. Nechte nářadí vychladnout na vzduchu, v případě potřeby jej nechte několik minut běžet naprázdno. Snižte pracovní zátěž, aby se to neopakovalo.

Jak čistit úhlovou brusku?

Před čištěním vyjměte baterii. Pravidelně čistěte ventilační otvory měkkým suchým kartáčem. Nepoužívejte vodu ani rozpouštědla. Skladujte nářadí na suchém a čistém místě.

Mohu tuto brusku použít s řezacím stojanem?

Ne, použití řezacího stojanu není pro tento model povoleno. Nářadí musí být drženo v ruce s přídavnou rukojetí.

Jak připojit Bluetooth modul?

Model GWS 18V-125 PC je kompatibilní s modulem Bluetooth® Low Energy GCY 30-4 (prodáván samostatně). Pro instalaci sejměte kryt (9) a vložte modul. Pro spárování s mobilním zařízením postupujte podle návodu k modulu.

Jaké řezné příslušenství mohu použít?

Můžete používat brusné a řezací kotouče o maximálním průměru 125 mm s vhodným vrtáním pro přírubu (M14). Dále používejte brusné talíře, drátěné kartáče a lamelové talíře, pokud je namontován vhodný chránič rukou.

Jak nastavit otáčky?

Model GWS 18V-125 PC nenabízí předvolbu otáček. Jmenovité otáčky jsou pevně nastaveny na 9000 ot/min. Pro plynule měnitelné otáčky zvolte model GWS 18V-125 PSC.

Kde najít náhradní díly?

Náhradní díly jsou k dispozici na webu www.bosch-pt.com nebo u servisu Bosch. Při objednávce mějte připravené 10místné číslo výrobku z typového štítku.

NÁVOD K OBSLUZE GWS 18V125 PC BOSCH

cs Púvodní návod k použivání

Bezpečnostní upozornění

Všeobecná varovná upozornění pro elektronářadí

VAROVÁNÍ Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornení a pokynů mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění.

Všechna varovná upozornění a pokyny do budoucna uschovejte.

Ve varovných upozorněních použitý pojem „elektronářadí“ se vztahuje na elektronářadí provozované na el. síti (se sítovým kabelem) a na elektronářadí provozované na akumulátoru (bez sítového kabelu).

Bezpečnost pracovního místa

Udržujte Vaše pracovní místo čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům.
▶ S elektronářadím nepracujte v prostředí ohroženém explozi, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach nebo páry zapálit.
▶ Děti a jiné osoby udržujte při použití elektronářadí da- leko od Vašeho pracovního místa. Při rozptylení můžete ztratit kontrolu nad strojem.

Elektrická bezpečnost

Připojovací zástrčka elektronářadí musí licovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Společně s elektronářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a vhodné zásuvky snížují riziko zásahu elektrickým proudem.
Zabraňte kontaktu těla s uzemněnými povrchy, jako např. potrubí, topení, sporáky a chladnícky. Je-li Vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem.
▶ Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektronářadí zvyšuje nebezpečí zásahu elektrickým proudem.
Dbejte na účel kabelu, nepoužívejte jej k nošení či zavěšení elektronářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých dilů stroje. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem.
Pokud pracujete s elektronářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použiti. Použiti prodlužovacího kabelu, jež je vhodný pro použiti venku, snižuje riziko zásahu elektrickým proudem.
▶ Pokud se nelze vyhnout provozu elektronářadí ve vlhkém prostředí, použijte proudový chránič. Nasazení proudového chrániče snižuje riziko zásahu elektrickým proudem.

Bezpečnost osob

▶ Buděte pozorní, dávejte pozor na to, co děláte a přístupujte k práci s elektronářadím rozumně. Nepoužívejte žádné elektronářadí pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti pri použití elektronářadí může vést k vážným poranéním.
Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek jako maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle druhu nasazení elektronářadí, snižují riziko poranění.
Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektronářadi vypnuté dříve než jej uchopite, ponesete či připojite na zdroj proudu a/nebo akumulátor. Máte-li při nošení elektronářadí prst na spinači nebo pokud stroj připojite ke zdroji proudu zapnutý, pak to může vést k úrazům.
Než elektronářadí zapnete, odstraňte seřizovací nástroje nebo šroubováky. Nástroj nebo klíč, který se nachází v otáčivém dílu stroje, může vést k poranění.
Vyvarujte se abnormálního držení těla. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektronářadí v neočekávaných situacich lépe kontrolovat.
Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
Lze-li namontovat odsávací či zachycující připravky, přesvědčte se, že jsou připojeny a správně použity. Použití odsávání prachu může snížit ohrožení prachem.

Svědomité zacházení a používání elektronářadí

▶ Stroj nepřetěžujte. Pro svou práci použijte k tomu určené elektronářadí. S vhodným elektronářadím budete pracovat v udané oblasti výkonu lépe a bezpečněji.
Nepoužívejte žádné elektronářadí, jehož spínač je vadný. Elektronářadí, které nelze zapnout či vypnout je nebezpečné a musi se opravit.
Než provedete seřízení stroje, výměnu dílů příslušenství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte akumulátor. Toto preventivní opatření zabráni neúmyslnému zapnutí elektronářadi.
Uchovávejte nepoužívané elektronářadí mimo dosah dětí. Nenechte stroj používat osobám, které se strojem nejsou seznámeny nebo nečetly tyto pokyny. Elektronářadí je nebezpečné, je-li používáno nezkušenými osobami.
Pečujte o elektronářadi svědomitě. Zkontrolujte, zda pohyblivé díly stroje bezvadně funguji a nevzpríčují se, zda díly nejsou zlomené nebo poškozené tak, že je omezením funkce elektronářadí. Poškozené díly nechte před nasazením stroje opravit. Mnoho úrazů má přičinu ve špatně udržovaném elektronářadí.
- Rezné nástroje udržujte ostré a čisté. Pečlivě ošetřované rezné nástroje s ostrými reznými hranami se méně vzpříčují a dají se lehčejí vést.
Používejte elektronářadí, příslušenství, nasazovací nástroje apod. podle těchto pokynů. Respektujte prítom

184 | Česky

pracovní podmínky a prováděnou činnost. Použití elektronářadí pro jiné než určující použití může vést k nebezpečným situacím.

Svědomité zacházení a používání akumulátorového nářadi

Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrobcem. Pro nabíječku, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je-li používána s jinými akumulátory.
Do elektronářadi používejte pouze k tomu určené akumulátory. Použití jiných akumulátorů může vést k poraněním a požárům.
Nepoužívaný akumulátor uchovávejte mimo kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek opáleniny nebo požár.
Pří špatném použití může z akumulátoru vytéci kapalina. Zabraňte kontaktu s ní. Pří náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte navíc i lékaře. Vytékající akumulátorová kapalina může způsobit podráždění pokožky nebo popáleniny.

Servis

▶ Nechte Vaše elektronářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována.

Bezpečnostní upozornění pro úhlové brusky

Společná varovná upozornění k broušení, smirkování, k pracem s drátěnými kartáči a dělení

Toto elektronářadí se používá jako bruska, bruska brusným papírem a dělící bruska. Dbejte všech varovných upozornění, pokynů, znázornění a informací, jež obdržíte s elektronářadím. Pokud nebudete dbát téchto pokynů, pak může dojit k úderu elektrickým proudem, požáru a/nebo těžkým poraněním.
▶ Toto elektronářadí není vhodné k leštění. Použití, pro něž není elektronářadi určeno, mohou způsobit ohrožení a zranéni.
Nepouživejte žádné příslušenství, které není výrobcem speciálně pro toto elektronářadí určeno a doporučeno. Pouze to, že můžete příslušenství na Vaše elektronářadí upevnit, nezaručuje bezpečné použití.
Dovolený počet otáček nasazovacího nástroje musí být minimálně tak vysoký, jako na elektronářadí uvedený nejvyšší počet otáček. Příslušenství, jež se otáčí rychleji než je dovoleno, se může rozlomit a rozletét.
Vnější rozměr a tlouštka nasazovaciho nástroje musi odpovídat rozměrovým údajům Vašeho elektronářadí. Špatně dimenzované nasazovací nástroje nemohou být dostatečně stíněny nebo kontrolovány.
▶ Nasazovací nástroje se závitovou vložkou musejí přesně licovat na závit brusného vřetene. U nasazovacích nástrojů, jež jsou montované prostřednictvím příruby, musí průměr otvoru nasazovacího nástroje licovat na

upínací průměr příruby. Nasazovací nástroje, které nejsou na elektronářadi upevněné přesně, se nerovnoměrně otáčejí, velmi silně vibrují a mohou vést ke ztráté kontroly.

Nepoužívejte žádné poškozené nasazovací nástroje. Zkontrolujte před každým použítím nasazovací nástroje jako brusné kotouče na odštěpky a trhliny, brusné talíře na trhliny, otěr nebo silné opotřebení, drátěne kartače na uvolněné nebo zlomené dráty. Spadne-li elektronářadni nebo nasazovací nástroj z výšky, zkontrolujte zda není poškozený nebo použijte nepoškozený nasazovací nástroj. Pokud jste nasazovací nástroj zkontrolovali a nasadili, držte se Vy a v blízkosti nacházejici se osoby mimo rovinu rotujícího nasazovaciho nástroje a nechte stroj běžet jednu minutu s nejvyššími otáčkami. Poškozené nasazovací nástroje většinou v této době testování prasknou.
Noste osobní ochranné vybavení. Podle aplikace použijte ochranu celého obličeje, ochranu oči nebo ochranné brýle. Taktěž adekvátné noste ochrannou masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, jež Vás ochráni před malými částicemi brusiva a materiálu. Oči mají být chráněny před odletujícími cizími tělisky, jež vznikají při různých aplikacích. Protiprachová maska či respirátor musejí při používání vznikající prach odfiltrovat. Pokud jste dlouho vystaveni silnému hluku, můžete utrpět ztrátu sluchu.
Dbejte u ostatních osob na bezpečnou vzdálenost k Vaši pracovní oblasti. Každý, kdo vstoupí do této pracovní oblasti, musí nosit osobní ochranné vybavení. Úlomky obrobku nebo ulomených nasazovacích nástrojů mohou odlétnout a způsobit poranění i mimo přímou pracovní oblast.
Držte stroj pouze na izolovaných plochách rukojetí, když provádíte práce, u kterých může nasazovací nástroj zasáhnout skrytá elektrická vedení. Kontakt s elektrickým vedenim pod napětím může uvést pod napěti i kovové díly stroje a vést k zásahu elektrickým proudem.
Nikdy neodkládejte elektronářadí dříve, než se nasazovací nástroj dostal zcela do stavu klidu. Otáčející se nasazovací nástroj se může dostat do kontaktu s odkládací plochou, čimž můžete ztratit kontrolu nad elektronářadím.
Nenechte elektronářadí běžet po dobu, co jej nesete. Váš odév může být náhodným kontaktem s otáčejícím se nasazovacím nástrojem zachycen a nasazovací nástroj se může zavrtat do Vašeho těla.
Čistěte pravidelně větrací otvory Vašeho elektronářadí. Ventilátor motoru vtahuje do tělesa prach a silné nahromadění kovového prachu může způsobit elektrická rizika.
▶ Nepoužívejte elektronářadí v blízkosti hořlavých materiálů. Jiskry mohou tyto materiály zapálit.
Nepoužívejte žádné nasazovací nástroje, které vyžadují kapalné chladící prostředky. Použití vody nebo jiných kapalných chladících prostředků může vést k úderu elektrickým proudem.

Zpětný ráz a odpovídající varovná upozornění

Zpětný ráz je náhlá reakce v důsledku zaseknutého nebo zablokovaného otáčejícího se nasazovacího nástroje, jako

Česky|185

je brusný kotouč, brusný talíř, drátěný kartáč atd. Zaseknuti nebo zablokování vede k náhlému zastavení rotujícího nasazovacího nástroje. Tím nekontrolované elektronářadí akceleruje v místě zablokování proti směru otáčení nasazovacího nástroje.

Pokud se např. zpříči nebo zablokuje brusný kotouč v obrobku, může se hrana brusného kotouče, která se zanoruje do obrobku, zakousnout a tím brusný kotouč vylomit nebo způsobit zpětný ráz. Brusný kotouč se potom pohybuje k nebo od obsluhující osoby, podle směru otačení kotouče na mistě zablokování. Při tom mohou brusné kotouče i prasknout.

Zpětný ráz je důsledek nesprávného nebo chybného použití elektronářadi. Lze mu zabránit vhodnými preventivními opatřeními, jak je následně popsáno.

Držte elektronářadí dobře pevně a uveď Te vaše tělo a paže do pošely, ve které můžete zachytít síly zpětného rázu. Je-li k dispozici, používejte vždy přídavnou rukojeť, abyste měli co největší možnou kontrolu nad silami zpětného rázu nebo reakčních momentů při rozběhu. Obsluhující osoba může vhodnými preventivními opatřeními zvládnout síly zpětného rázu a reakčního momentu.
Nikdy nedávejte Vaši ruku do blízkosti otáčejících se nasazovacích nástrojů. Nasazovací nástroj se při zpětném rázu může pohybovat přes Vaši ruku.
Vyhýbejte se Vašim tělem oblasti, kam se bude elektronářadí při zpětném rázu pohybovat. Zpětný ráz vhání elektronářadí v mistě zablokování do opačného směru k pohybu brusného kotouče.
Zvlást opatrně pracujte v místech rohů, ostrých hran apod. Zabraňte, aby se nasazovací nástroj odrazil od obrobku a vzpřičil. Rotující nasazovací nástroj je u rohů, ostrých hran a pokud se odrazí náchylný na vzpřičení se. Toto způsobí ztrátu kontroly nebo zpětný ráz.
Nepoužívejte žádný článkový nebo ozubený pilový kotouč. Takovéto nasazovaci nástroje způsobují často zpětný ráz nebo ztrátu kontroly nad elektronářadím.

Zvláštní varovná upozornění k broušení a dělení

Používejte výhradně pro Vaše elektronářadí schválená brusná tělesa a pro tato brusná tělesa určený ochranný kryt. Brusná tělesa, která nejsou určena pro toto elektronářadí, nemohou být dostatečné stíněna a jsou nespolehlivá.
Zalomené brusné kotouče musejí být namontované tak, aby svou brusnou plochou nepřečnívaly nad rovinou okraje ochranného krytu. Nesprávně namontovaný brusný kotouč, který vyčnívá nad rovinu okraje ochranného krytu, nemůže být dostatečně krytý.
Ochranný kryt musíbyt spolehlivé namontovaný na elektronářadí a pro nejvyšší miru bezpečnosti nastavený tak, aby co možná nejmensí část brusného tělesa ukazovala nekrytá k obsluhující osobě. Ochranný kryt pomáha chránít obsluhu před úlomky, náhodným kontaktem s brusným tělesem a též před jiskrami, jež mohou vznitit odév.
- Brusná tělesa směji být použita pouze pro doporučené možnosti nasazení. Např.: nikdy nebruste boční plo-

chou dělíciho kotouče. Dělíci kotouče jsou určeny k úběru materiálu hranou kotouče. Bočni působení sily na tato brusná tělesa je může rozlámat.

Použivejte vždy nepoškozené upínací přiruby ve správné velikosti a tvaru pro Vámí zvolený brusný kotouč. Vhodné přiruby podpiraji brusný kotouč a zmírhují tak nebezpeči prasknutí brusného kotouče. Přiruby pro dělící kotouče se mohou odlišovat od přirub pro jiné brusné kotouče.
Nepoužívejte žádné opotřebované brusné kotouče od většího elektronářadi. Brusné kotouče pro větší elektronářadi nejsou dimenzovány pro vyšší otačky menších elektronářadi a mohou prasknout.

Další zvláštní varovná upozornění k dělení

Zabraňte zablokování dělíciho kotouče nebo přiliš vysokému přitlaku. Neprovádějte žádné nadměrně hluboké řezy. Přetížení dělíciho kotouče zvyšuje jeho namáhání a náchylnost ke vzpríčení nebo zablokování a tím možnost zpětného rázu nebo prasknutí brusného télesa.
Vyhýbejte se oblasti před a za rotujícím dělícím kotoučem. Pokud pohybujete dělícím kotoučem v obrobku pryč od sebe, může být v případě zpětného rázu elektronářadí s otačejícím se kotoučem vymrštěno přímo na Vás.
▶ Jestliže dělicí kotouč uvízne nebo práci přerušite, elektronářadí vypněte a vydržte v klidu než se kotouč zastaví. Nikdy se nepokoušejte ještě běžící dělicí kotouč vytáhnout z řezu, jinak může následovat zpětný ráz. Zjistěte a odstraňte příčinu uvíznutí.
Elektronářadí opět nezapinejte, dokud se nachází v obrobku. Nechte dělici kotouč nejprve dosáhnout svých plných otáček, než budete v řezu opatrně pokračovat. Jinak se může kotouč zaseknout, vyskočit z obrobku nebo způsobit zpětný ráz.
Desky nebo velké obrobky podepřete, aby se zabránilo riziku zpětného rázu od sevřeného dělicího kotouče. Velké obrobky se mohou pod svou vlastní hmotnosti prohnout. Obrobek musi být podepřen na obou stranách a to jak v blízkosti dělicího řezu tak i na okraji.
▶ Bud’te obzvlášť opatrní u „kapsovitých řezů“ do stávajících stěn nebo jiných míst, kam není vidět. Zanořující se dělíci kotouč může při zaříznutí do plynových, vodovodních či elektrických vedení nebo jiných objektů způsobit zpětný ráz.

Zvláštní varovná upozornění ke smirkování

Nepoužívejte žádné předimenzované brusné listy, ale dodržujte údaje výrobce k velikosti brusných listů. Brusné listy, které vyčnívají přes brusný talíř, mohou způsobit poranění a též vést k zablokování, roztržení brusných listů nebo ke zpětnému rázu.

Zvláštní varovná upozornění k práci s drátěnými kartáči

Dbejte na to, že drátěný kartáč i během běžného použivání ztrácí kousky drátu. Nepřetěžujte dráty přilíš vysokým přítlakem. Odlétající kousky drátu mohou velmi lehce proniknout skrz tenký oděv a/nebo pokožku.
Je-li doporučen ochranný kryt, zabraňte, aby se ochranný kryt a drátěný kartáč mohly dotýkat. Talířové

186 | Česky

a hrncové kartáče mohou diky prítlaku a odstředivým silám zvětšit svůj průměr.

Doplňková varovná upozornění

Noste ochranné brýle.

Použijte vhodná hledací zařízení k vyhledání skrytých rozvodných vedení nebo přizvěte mistní dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požaru a elektrickému úderu. Poškození plynového vedení může vést k explozi. Proniknutí do vodovodního potrubí způsobí věcné škody.
▶ Nedotýkejte se brusných a dělicích kotoučů dríve, než vychladnou. Kotouče jsou při práci velmi horké.
Zajistěte obrobek. Obrobek pevně uchycený upinacím přípravkem nebo svěrákem je držen bezpečnéji než Vaší rukou.
▶ Neotvírejte akumulátor. Existuje nebezpeči zkratu.

Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, ohněm, vodou a vlhkostí. Existuje nebezpečí výbuchu.

Při poškození a nesprávném použití akumulátoru mohou vystupovat páry. Přivádějte čerstvý vzduch a při potřížích vyhledejte lékaře. Páry mohou dráždit dýchací cesty.
Akumulátor používejte pouze ve spojení s Vaším výrob-kem Bosch. Jen tak bude akumulátor chráněný před ne-bezpečným přetížením.
▶ Špičatými předměty, jako např. hřebíky nebo šroubo-váky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř může dojít ke zkratu a akumulátor může začit hořet, může z něj unikat kouř, může vybouchnout nebo se přehřát.
Pozor! Při používání elektronářadí s Bluetooth ^8 může docházet k rušení jiných přístrojů a zařízení, letadel a lékařských přístrojů (např. kardiostimulátorů, na slouchadel). Rovněž nelze zcela vyloučit negativní vliv na osoby a zvířata v bezprostředním okolí. Elektronářadí s Bluetooth ^10 nepouživejte v blizkosti lékařských přístrojů, čerpacích stanic, chemických zařízení, oblastí s nebezpečím výbuchu a oblastí trhacích prací. Elektronářadí s Bluetooth ^9 nepouživejte v letadlech. Vyhneřte se jeho používání po delší dobu v bezprostřední blizkosti svého těla.

Slovní ochranná známka Bluetooth® a grafická označení (loga) jsou zaregistrované ochranné známky a vlastnictví společnosti Bluetooth SIG, Inc. Na jakékoli používání této slovní ochranné známky/těchto grafických označení společností Robert Bosch Power Tools GmbH se vztahuje licence.

Popis výrobku a specifikací

Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Vyklopte prosím odklápěci stranu se zobrazením stroje a nechte tuto stranu během čtení návodu k obsluze otevřenou.

Určené použití

Elektronářadi je určeno k dělení, hrubování a kartáčování ko- vových a kamenných materiálů bez použití vody.

K délení pomocí vázaných brusných prostředků se musí použit speciální ochranný kryt pro délení.

Při oddělování v kamení je třeba se postarat o dostatečné od sávání prachu.

S dovolenými brusnými nástroji lze elektronářadí použivat k broušení s brusným papírem.

Data a nastaveni elektronářadi lze při nasazeném Bluetooth ^® Low Energy Module GCY 30-4 pomoci bezdrátové technologie Bluetooth ^® prénášet mezi elektronářadím a mobilním koncovým zařizením.

GWS 18V-125 PSC:

Světlo tohoto elektronářadí je určené k osvětleni bezpro střední pracovní oblasti elektronářadí a není vhodné pro osvětleni prostoru v domácnosti.

Zobrazené komponenty

Čislování zobrazených komponent se vztahuje na zobrazeni elektronářadí na grafické straně.

1 Odjišťovací páčka ochranného krytu
2 Šipka směru otáčení na télese
3 Aretační tlačitko vřetene
4 Uživatelské rozhrani (GWS 18V-125 PSC)
5 Spínač
6 Odjišťovací páčka pro spínač
7 Akumulátor*
8 Odjišťovací tlačítko akumulátoru*
9 Kryt Bluetooth® Low Energy Module GCY 30-4
10 Přídavná rukojeť (izolovaná plocha rukojeti)
11 Brusné vřeteno
12 Ochranný kryt pro broušení
13 Upínací příruba s o-kroužkem
14 Brusný kotouč*
15 Upínací matice
16 Rychloupínací matice *SDSHclic
17 Ochranný kryt pro dělení*
18 Dělící kotouč
19 Ochrana ruky
20 Pryžový brusný talíř*
21 Brusný list*
22 Kruhová matice*
23 Hrncový kartáč*
24 Tlačitko ukazatele stavu nabiti (GBA 18V...)

Česky|187

25 Ukazatel stavu nabiti akumulátoru (GBA 18V...)
26 Rukojet (izolovaná plocha rukojeti)
27 Odsávací kryt pro dělení s vodícími saněmi *
28 Diamantový dělicí kotouč
29 Ukazatel stavu nabití akumulátoru (uživatelské rozhrani)
30 Ukazatel stupně otáček (uživatelské rozhraní)
31 Tlačitko pro předvolbu otáček (uživatelské rozhraní)
32 Ukazatel stavu elektronářadí (uživatelské rozhrani)
33 Ukazatel ochrany proti přetížení (uživatelské rozhraní)

34 Tlačitko pro zobrazení stavu nabiti (GBA 18V 6.3Ah/ProCORE18V...)

35 Ukazatel stavu nabití akumulátoru (GBA 18V 6.3Ah/ProCORE18V...)

36 Pracovní kontrolka LED (GWS 18V-125 PSC)

37 Diamantová vrtací korunka*

*Zobrazené nebo popsané príslušenství nepatri k standardnímu obsahu dodávky. Kompletní príslušenství naleznete v našem programu príslušenství.

Technická data

Ühlová bruska GWS 18V-125 PC GWS 18V-125 PSC
Objednaci číslo		3 601 JG3 E.. 3 601 JG3 F..
Jmenovité napětí	V= 18 18
Jmenovité otáčky	min ^1	9000 9000
Otáčky naprázdno	min ^2	-4500 - 9000
Max. průměr brusného kotouče	mm 125 125
Závit brusného vřetene		M 14 M 14
Max. délka závitu brusného vřetene	mm 22 22
Vypnutí při zpětném rázu		●	●
Ochrana proti znovurozběhu		●	●
Předvolba počtu otáček		- ●
Hmotnost podle EPTA-Procedure 01:2014
- s přídavnou rukojetí tlumící vibrace	kg	2,6 - 2,8*	2,6 - 2,8
- se standardní přídavnou rukojetí	kg	2,4 - 2,6*	2,4 - 2,6
Povolená teplota prostředí
- při nabíjení	°C	0...+45	0...+45
- při provozu " a při skladování	°C	-20...+50	-20...+50
Doporučené akumulátory		GBA 18V...GBA 18V...WProCORE18V...	GBA 18V...GBA 18V...WProCORE18V...
Doporučené nabiječky		AL 18..GAL3680	AL 18..GAL3680
Přenos dat
Bluetooth®		Bluetooth® 4.2(Low Energy) ^A)	Bluetooth® 4.2(Low Energy) ^A)
Vzdálenost signálu		8 s	8 s
Dosah signálu		maximálně 30 m ^B)	maximálně 30 m ^B)
Doporučené nabiječky pro indukční akumulátory		GAL 18... W	GAL 18... W

* V závislosti na použitém akumulátoru
** Omezený výkon při teplotách <0 °C
A) Mobilní koncová zařízení musí být kompatibilní se zařízeními Bluetooth ^® -Low-Energy (verze 4.1) a podporoval Generic Access Profile (GAP).
B) Dosah se může výrazně lišit podle venkových podminek, včetně použitého přijimače. Uvnitř uzavřených prostorů a vlivem kovových bariér (např. zdi, regálů, kufrů) může byt dosah Bluetooth® výrazně menší.

188 | Česky

Informace o hluku a vibracích

	GWS 18V-125 PC GWS 18V-125 PSC
	3 601 JG3 E.. 3 601 JG3 F..
Hodnoty hlučnosti zjištěny podle EN 60745-2-3.
Hodnocená hladina hluku A stroje činí typicky
Hladina akustického tlaku	dB(A)	79	79
Hladina akustického výkonu	dB(A)	90	90
Nepřesnost K	dB	3	3
Noste ochranu sluchu!
Celkové hodnoty vibrací a_h (vektorový součet tří os) a nepřesnost K stanoveny podle EN 60745-2-3:
Broušení povrchu (hrubování):
a_h	m/s ^2	5,0	5,0
K	m/s ^2	1,5	1,5
Broušení brusným listem:
a_h	m/s ^2	3,5	3,5
K	m/s ^2	1,5	1,5

V těchto pokynech uvedená úroveň vibrací byla změřena podle měřicích metod normovaných v EN 60745 a může být použita pro vzájemné porovnání elektronářadí. Hodi se i pro předběžný odhad zatížení vibracemi.

Uvedená úroveň vibrací reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí použivat pro jiné práce, s odlišným příslušenstvím, s jinýmí nástroji nebo s nedostatečnou údržbou, může se úroveň vibrací lišit. To může zatižení vibracemi po celou pracovní dobu zřetelné zvýšit. Pro přesný odhad zatižení vibracemi by měly být zohledněny i doby, v nichž je nářadí vypnuté nebo sice běží, ale fakticky se nepouživá. To může zatižení vibracemi po celou pracovní dobu zřetelné zredukovat.

Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí a nástrojů, udržování teplých rukou, organizace pracovních procesů.

Montáž

Použití modulu Bluetooth ^® Low Energy Module GCY 30-4

Upozornění: U elektronářadí GWS 18V-125 PC lze Bluetooth® Low Energy Module GCY 30-4 zakoupit jako příslušenství; u elektronářadí GWS 18V-125 PSC je součástí do dávky.

Pro informace k Bluetooth® Low Energy Module GCY 30-4 si přečtěte příslušný návod k obsluze.

Nabíjení akumulátoru

Používejte pouze nabíječky uvedené na straně příslušenství. Jen tyto nabíječky jsou sladěny s akumulátorem Li-ion použitým u Vašeho elektronářadí.

Upozornění: Akumulátor se expeduje částečně nability. Pro zaručení plného výkonu akumulátoru jej před prvním nasazením v nabíječce zcela nabijte.

Akumulátor Li-ion lze bez zkrácení životnosti kdykoli nabít. Přerušení procesu nabíjeni nepoškozuje akumulátor.

Akumulátor Li-ion je díky „Electronic Cell Protection (ECP)“ chráněn proti hlubokému vybití. Při vybitém akumulátoru bu- de elektronářadi chráničem vypnuto: nasazený nástroj se už nebude pohybovat.

▶ Po automatickém vypnutí elektronářadí už spínač dál nestlačujte. Akumulátor se může poškodit.

Dbejte upozornění k zpracování odpadu.

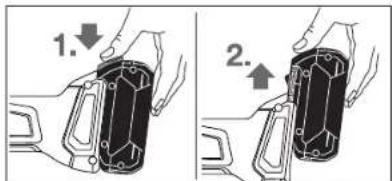

Akumulátor 7 je opatřen dvěma stupni zajištění, jež mají zabránit tomu, aby akumulátor při neúmyslném stlačení odjišlo vacího tlačítka 8 vypadl ven. Pokud je akumulátor nasazený do elektronářadí, je držen ve své poloze pružinou.

Pro odejmutí akumulátoru 7 stlačte odjišťovací tlačitko 8 a akumulátor vytáhněte dopředu z elektronářadí. Nepoužívejte přitom žádné násili.

Ukazatel stavu nabiti akumulátoru (typ akumulátoru GBA 18V...) (viz obr. A)

Tří zelené kontrolky LED ukazatele stavu nabiti akumulátoru 25 indikují stav nabiti akumulátoru 7. Z bezpečnostních důvodů je dotaz na stav nabiti možný pouze za stavu klidu elektronářadí.

Stiskněte tlačitko 24, aby se ukázal stav nabití. To je možné i u odejmutého akumulátoru 7.

LED Kapacita
trvalé světlo 3 x zelené	≥ 2/3
trvalé světlo 2 x zelené	≥ 1/3
trvalé světlo 1 x zelené < 1/3

Česky|189

LED Kapacita

blikajici světlo 1 x zelené rezerva

Nesviti-li po stlačení tlačítka 24 žádná LED, je akumulátor vadný a musí být vyměněn.

Upozornění: Stav nabití akumulátoru se zobrazuje také na uživatelském rozhraní 4 (viz odstavec „Uživatelské rozhrani“).

Ukazatel stavu nabití akumulátoru

(Typ akumulátoru GBA 18V 6.3Ah/ProCORE18V...) (viz obr. B)

Pět zelených LED ukazatelů stavu nabití akumulátoru 35 indikuje stav nabití akumulátoru. Z bezpečnostních důvodů je zjištění stavu nabití možné pouze při vypnutém elektronářadí. Pro zobrazení stavu nabití stiskněte tlačítko 34. Je to možné také při vyjmutém akumulátoru.

LED Kapacita

Trvalé světlo 5 x zelené	>80 - 100 %
Trvalé světlo 4 x zelené	>60 - ≤ 80 %
trvalé světlo 3 x zelené	>40 - ≤ 60 %
trvalé světlo 2 x zelené	>20 - ≤ 40 %
trvalé světlo 1 x zelené >0 - ≤ 20 %

blikající světlo 1 x zelené 0 %

Pokud po stisknutí tlačítka 34 nesvítí žádná LED, je akumulátor vadný a musi se vyměnit.

Upozornění: Stav nabití akumulátoru se zobrazuje také na uživatelském rozhraní 4 (viz odstavec „Uživatelské rozhraní“).

Montáž ochranných přípravků

▶ Pred každou prací na elektronářadí (např. údržba, výměna nástrojů apod.) a též při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stlačení spínače existuje nebezpeči poranění.

Upozornění: Po prasknutí brusného kotouče během provozu nebo při poškození upinacích přípravků na ochranném krytu/na elektronářadí musí být elektronářadí neprodleně zasláno do servisního střediska, adresy viz odstavec „Zákaznická a poradenská služba”.

Ochranný kryt pro broušení

Nasad'te ochranný kryt 12 na upínání na elektronářadi tak, aby kódovací výstupky ochranného krytu souhlasily s upináním. Stiskněte a držte přítom stisknutou odjišťovací páčku 1.

Zatlačte ochranný kryt 12 na krku vřetene až nákružek ochranného krytu dosedne na přírubu elektro nářadí a ochranný kryt otočte až zřetelné slyšitelné zaskoči. Polohu ochranného krytu 12 přizpůsobte potřebám pracovního

procesu. K tomu stlačte odjišlovací páčku 1 nahoru a ochraný kryt 12 otočte do požadované polohy.

Ochranný kryt 12 vždy nastavte tak, aby všechny 3 červené výstupky odjišťovací pácky 1 zasahovaly do příslušných vybrání ochranného krytu 12.
▶ Ochranný kryt 12 nastavte tak, aby se zamezilo odletu jisker ve směru obsluhy.
Ochranný kryt 12 se smí nechat přetočit jen za ovládání odjišťovací pácky 1! V opačném případě nesmí být elektronářadí žádným způsobem dále používáno a musí být předáno do zákaznického servisu.

Upozornění: Kódovací výstupky na ochranném krytu 12 za- jíšťuji, aby bylo možno namontovat jen k elektronářadí lícující ochranné kryty.

Ochranný kryt pro dělení

▶ Při dělení pomocí vázaných brusných prostředků používejte vždy ochranný kryt pro dělení 17.
Při oddělování v kamení se postarejte o dostatečné od-sávání prachu.

Ochranný kryt pro dě lení 17 se namontuje jako ochranný kryt pro broušení 12.

Odsávací kryt pro dělení s vodícími saněmi

Odsávací kryt pro dělení s vodícími saněmi 27 se namontuje jako ochranný kryt pro broušení 12.

Přídavná rukojeť

▶ Použivejte Vaše elektronářadí pouze s přídavnou ruko-jeti 10.

Přídavnou rukojeť 10 našroubujte podle způsobu práce vpravo nebo vlevo na hlavu prevodovky.

Přídavná rukojeť tlumící vibrace

Vibration Control

Přídavná rukojeť tlumící vibrate umožňuje nízkovibrační a tím příjemnější a bezpečnou práci.

▶ Nepouštějte se do žádných změn na přídavné rukojeti.

Pro práce s pryžovým brusným talířem 20 nebo s hrncovým kartáčem/kotoučovým kartáčem/lamelovým brusným kotoučem vždy namontujte ochranu ruky 19.

Ochranu ruky 19 upevněte pomocí přídavné rukojeti 10.

Montáž brusných nástrojů

▶ Před každou prací na elektronářadí (např. údržba, výměna nástrojů apod.) a též při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stlačení spinače existuje nebezpeči poranění.

Nedotýkejte se brusných a dělicích kotoučů dríve, než vychladnou. Kotouče jsou při práci velmi horké.

Očistěte brusné vřeteno 11 a všechny montované díly.

Pro upnutí a uvolnění brusných nástrojů stlačte aretační tlačitko vřetene 3, aby se brusné vřeteno zaaretovalo.

190 | Česky

▶ Aretační tlačítko vřetene ovládejte jen za stavu klidu brusného vřetene. Jinak se může elektronářadí poškodit.

Brusný/dělící kotouč

Dbejte rozměrů brusných nástrojů. Průměr otvoru musí licovat s upínací přirubou. Nepouživejte žádné adapté nebo redukce.

Při použivání diamantových dělicích kotoučů dbejte na to, aby šipka směru otáčení na diamantovém dělicím kotouči a směr otáčení elektronářadí (viz šipka směru otáčení na hlavě převodovky) souhlasily.

Pořadí montáže je patrné na straně grafiky.

K upevnění brusného/dělíciho kotouče našroubujte upínaci matici 15 a upněte ji pomoci klíče se dvěma čepy, viz odstavec „Rychloupínací matice“.

Dbejte na řádné upevněni brusného nástroje, aby se pri do- jezdu elektronářadi nevytočil z vřetena.

Po montáži brusného nástroje před zapnutím zkontrolujte, zda je brusný nástroj správně namontován a může se volně otáčet. Zajistěte, aby se brusný nástroj nedotýkal ochranného krytu nebo dalších dilů.

V upinací přírubě 13 je kolem střediciho osazení vložen díl z umělé hmoty (o-kroužek). Pokud o-kroužek chybí nebo je poškozen, musí být před dalšim používáním upinací příruba 13 bezpodminečné vyméněna.

Lamelový brusný kotouč

▶ Pro práce s lamelovým brusným kotoučem namontujte vždy ochranu ruky 19.

Pryžový brusný talíř

▶ Pro práce s pryžovým brusným talířem 20 namontujte vždy ochranu ruky 19.

Pořadí montáže je patrné na straně grafiky.

Našroubujte kruhovou matici 22 a utáhněte ji klíčem se dvěma čepy.

Hrncový kartáč/kotoučový kartáč

Pro práce s hrncovým kartáčem nebo kotoučovým kartáčem namontujte vždy ochranu ruky 19.

Pořadí montáže je patrné na straně grafiky.

Hrncový kartáč/kotoučový kartáč se musí nechat našroubovat tak daleko na brusné vřeteno, aby pevné přiléhal na příru bě brusného vřetene na konec závitu. Hrncový kartáč/kotoučový kartáč pevně utáhněte stranovým klíčem.

Rychloupínací matice (M18)-clic

K snadné výměně brusných nástrojů bez použití dalších nástrojů můžete místo upínací matice 15 použit rychloupínací matici 16.

Rychloupínací matice 16 smí být použita jen pro brusné nebo dělici kotouče.

- Použijte pouze bezvadnou, nepoškozenou rychloupinací matici 16.

1 609 92A 47G | (15.11.17) Bosch Power Tools

Při našroubování dbejte na to, aby popsaná strana rychloupínací matice 16 neukazovala k brusnému kotouči; šipka musí ukazovat na indexovou značku 38.

Stlačte aretační tlačítko vřetene 3, aby se brusné vřeteno zajistilo. Pro pevné utažení rychloupínaci matice otočte brusný kotouč silou ve směru hodinových ručiček.

Rádně upevněnou, nepoškozenou rychloupinaci matici můžete uvolnit rukou otáčením rýhované kroužku proti směru hodinových ručiček. Pevně usazenou rychloupínací matici nikdy neuvolňujte pomocí kleští, nýbrž použijte klíč se dvěma čepy. Klíč se dvěma čepy nasadte jak je zobrazeno na obrázku.

Dovolené brusné ná-

stroje

Můžete použivat všechny v tomto návodu k obsluze uvedené brusné nástroje.

Dovolený počet otáček [min ^-1 ] resp. obvodová rychlost [m/s] použitých brusných nástrojů musí minimálné odpovídat údajům v následující tabulce.

Dbejte proto dovoleného počtu otáček resp. obvodové rychlosti na etiketě brusného nástroje.

125722,2900080

125--900080

75 30 M 14 9000 45

Česky|191

82-M14900080

Otočení hlavy převodovky (GWS 18V-125 PC)

▶ Před každou prací na elektronářadí (např. údržba, výměna nástrojů apod.) a též při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stlačení spinače existuje nebezpečí poranění.

Hlavu převodovky můžete otočit v krocích po 90°. Tím lze pro zvláštní případy práce, např. pro leváky, uvěst spinač do výhodnější ovládací polohy. Zcela vyšroubujte 4 šrouby. Hlavu převo dovky opatrné a bez odejmutí od tělesa natočte do nové polohy. 4 šrouby opět pevné utáhněte.

Odsávání prachu/třísek

Prach materiálů jako olovoobsahující nátěry, některé druhy dřeva, minerálů a kovu mohou být zdravi škodlivé. Kontakt s prachem nebo vdechnuti mohou vyvolat alergické reakce a/nebo onemocnění dýchacích cest obsluhy nebo v blízkosti se nacházejících osob.

Určitý prach jako dubový nebo bukový prach je pokládán za karcinogenní, zvláště ve spojení s přídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté.

- Pečujte o dobré větrání pracovního prostoru. - Je doporučeno nosit ochrannou dýchaci masku s třidou filtru P2.

Dbejte ve Vaší zemi platných předpisů pro opracovávané materiály.

- Vyvarujte se usazenin prachu na pracovišti. Prach se může lehce vznitit.

Provoz

Uvedení do provozu

Nasazení akumulátoru

Zastrčte nabitý akumulátor 7 zepředu do paty elektronářadi, až je akumulátor spolehlivě zajištěn.

Zapnutí - vypnutí

Pro uvedení elektronářadí do provozu posuňte odjištovaci páčku 6 dopředu a poté stiskněte spinač 5 nahoru.

K vypnutí elektronářadí spínač 5 uvolněte.

Aby se šetřila energie, zapinejte elektronářadi jen pokud jej používáte.

▶ Před použiváním brusné nástroje zkontrolujte. Brusný nástroj musí být bezvadně namontován a téz se může volně otáčet. Proved'te zkušební běh minimálně 1 minutu bez zatižení. Nepouživejte žádné poškozené, nekruhové nebo vibrující brusné nástroje. Poškozené brusné nástroje mohou puknout a způsobit zranění.

Vypnutí při zpětném rázu

Při náhlém zpětném rázu elektronářadí, na př. zablokování v dělicím řezu, se elektronicky přeruší přívod proudu k motoru. Pracovní kontrolka LED přitom bliká 36 bíle a ukazatel stavu 32 červeně.

Pro znovuuvedení do provozu dejte spinač 5 do vypnuté polohy a elektronářadí znovu zapněte.

Ochrana proti znovurozběhu

Ochrana proti znovurozběhu zabraňuje nekontrolovanému znovurozběhnutí elektronářadí po přerušení přívodu proudu. Při aktivované ochraně opětného spuštění bliká ukazatel stavu 32 červeně.

Pro znovuuvedení do provozu dejte spinač 5 do vypnuté polohy a elektronářadí znovu zapněte.

Uživatelské rozhrani (viz obr. D)

Uživatelské rozhraní 4 slouží pro předvolbu otáček a zobrazení stavu elektronářadi.

Předvolba počtu otáček (GWS 18V-125 PSC)

Pomocí tlačítka pro předvolbu otáček 31 můžete zvolit potřebné otačky i během provozu.

Údaje v následující tabulce jsou doporučené hodnoty.

Materiál	Použití	Nástroj	Stupeň otáček	GWS 18V-125 PSC [mín ^-1 ]
Kov	Kartáčování, odrezení	Hrncový kartáč	1	4500

Bosch Power Tools 1 609 92A 47G | (15.11.17)

192 | Česky

Materiál	Použití	Nástroj			Stupeň otáček	GWS 18V-125 PSC [min ^-1 ]
Ušlechtilá ocel	Broušení Fibrový kotouč	2	6	0	0	0
Kov	Hrubování Brusný kotouč	3	9	0	0	0
Kov	Oddělování	Dělicí kotouč			3	9000
Kámen	Oddělování	Diamantový dělicí kotouč a vodici sané (řezání kamene je dovolené pouze s vodicími saněmi)			3	9	0

Uvedené hodnoty stupně otáček jsou směrné hodnoty.

Dovolený počet otáček nasazovacího nástroje musí být minimálně tak vysoký, jako na elektronářadí uvedený

nejvyšší počet otáček. Příslušenství, jež se otáčí rychleji než je dovoleno, se může rozlomit a rozletět.

Ukazatel stavu

Ukazatel stavu nabiti akumulátoru (uživatelské rozhraní) 29	Význam/příčina	Řešení
zeleně	Akumulátor je nabitý
žlutě	Akumulátor je téměř vybitý	Akumulátor brzy vyměňte, resp. nabijte
červeně	prázdný akumulátor	Akumulátor vyměňte, resp. nabijte
Ukazatel ochrany proti přetížení (uživatelské rozhraní) 33	Význam/příčina	Řešení
žlutě	Je dosažena kritická teplota (moto-ru, elektroniky, akumulátoru)	Nechte elektronářadí běžet bez zatížení a vychladnout
červeně	Elektronářadí je přehřáté a vypne se	Nechte elektronářadí vychladnout
Ukazatel stavu elektronářadí (uživatelské rozhraní) 32	Význam/příčina	Řešení
zeleně	Stav OK	–
žlutě	Dosažena kritická teplota nebo téměř vybitý akumulátor	Nechte elektronářadí běžet bez zatížení a vychladnout nebo brzy vyměňte, resp. nabijte akumulátor
svití červeně	Elektronářadí je přehřáté nebo je vybitý akumulátor	Nechte elektronářadí vychladnout nebo vyměňte, resp. nabijte akumulátor
bliká červeně	Došlo k aktivaci vypnuti při zpět-ném rázu nebo ochrany proti opě-tovnému zapnutí	Elektronářadí vypněte a znovu zapněte
bliká modře	Elektronářadí je spojené s mobilním koncovým zařizením nebo se přenášejí nastavení	–

Funkce konektivity

Ve spojení s Bluetooth® Low Energy Module GCY 30-4 jsou pro elektronářadi k dispozici následující funkce konektivity:

• Registrace a personalizace
• Kontrola stavu, varovná hlášení
• Všeobecné informace a nastavení
• Správa

Pro informace k Bluetooth® Low Energy Module GCY 30-4 si přečtěte příslušný návod k obsluze.

Pracovní pokyny

▶ Elektronářadí s nasazeným modulem Bluetooth® Low Energy Module GCY 30-4 je vybavené bezdrátovým

rozhraním. Je nutné dodržovat místní omezení provo- zu, např. v letadlech nebo nemocnicích.

Pozor u zářezů do nosných stěn, viz odstavec „Upozornění ke statice“.
Obrobek upněte, jestliže bezpečně neleží vlastní va-hou.
▶ Nezatěžujte elektronářadí natolik silně, aby se dostalo do stavu klidu.
▶ Po silném zatížení nechte elektronářadí ještě několik minut běžet naprázdno, aby se nasazovací nástroj ochladil.
Nedotýkejte se brusných a dělicích kotoučů dříve, než vychladnou. Kotouče jsou při práci velmi horké.

Česky|193

Elektronářadí nepoužívejte s dělícím brusným stojanem.

Pokud dojde k elektrostatickému nabití elektronářadí, integrovaná elektronika vypne elektronářadí.

Pro uvedení elektronářadí do provozu posuňte odjišťovaci páčku 6 dopředu a poté stiskněte spínač 5 nahoru.

Hrubování

Nikdy nepoužívejte dělící kotouče k hrubování.

S úhlem nastaveni od 30° do 40° ziskáte při hrubování nejlepši pracovní výsledek. Pohybujte elektronářadím s mirným tlakem sem a tam. Tím nebude obrobek příliš horký, nezbarví se a nebude mit žádné rýhy.

Lamelový brusný kotouč

S lamelovými brusnými kotouči (přislušenství) můžete opracovávat i klenuté povrchy a profily.

Lamelové brusné kotouče maji podstatné delší životnost, menší hladinu hluku a nižší teplotu při broušení než tradiční brusné kotouče.

Dělení kovu

- Při dělení pomocí vázaných brusných prostředků používejte vždy ochranný kryt pro dělení 17.

Při dělení pracujte s mirným posuvem přizpůsobeným opracovávanému materiálu. Na dělici kotouč nepůsobte žádným tlakem, nehraňte nebo neoscilujte.

Dobihající dělící kotouč nebrzděte bočním protitlakem.

Elektronářadi musí být neustále vedeno nesousledně. Jinak existuje nebezpeči, že bude ne-kontrolovaně vytlačeno z řezu.

Při dělení profilů a čtyřhranných trubek nejlépe zahájíte na nejmenším průřezu.

Elektronářadí zapněte a posadťe jej předním dílem vodících saní na obrobek. Elektronářadí posouvejte s mírným, opracovávanému materiálu přizpůsobeným posuvem.

Při dělení obzvlášť tvrdých materiálů, např. betonu s vysokým obsahem křemene, se může diamantový délící kotouč přehřát a tím poškodit. S diamantovým kotoučem obíhající věnec jisker na to zřetelně poukazuje.

V tom prípadě prerušte proces děleni a nechte běžet diamantový dělící kotouč naprázdno s nejvyššlmi otáčkami, aby se ochladil.

Znatelné se zhoršující pokrok práce a obíhající věnec jisker jsou známky pro tupý diamantový dělící kotouč. Můžete jej znovu naostřit krátkými zářezy do abrazivního materiálu, např. vápencového piskovce.

Upozornění ke statice

Zářezy v nosných stěnách podléhaji normě DIN 1053 dil 1 nebo národním ustanovením.

Tyto předpisy bezpodmínečně dodržte. Před započetim práce si přizvěte na radu zodpovědného statika, architekta nebo příslušné vedení stavby.

Upozornění pro optimální zacházení s akumulátorem Akumulátor chraňte před vlhkosti a vodou.

Akumulátor skladujte pouze v rozsahu teploty od -20 °C do 50 °C. Nenechávejte akumulátor ležet např. v létě v aut é.

Příležitostně vyčistěte větrací otvory akumulátoru měkkým, čistým a suchým štětcem.

Výrazně nižší provozní doba po nabiti ukazuje, že je akumulátor opotřebován a musi být vyměněn.

Dbejte upozornění k zpracováni odpadu.

Dělení kamene (viz obr. C)

• Při oddělování v kamení se postarejte o dostatečné od-sávání prachu.
  ▶ Noste ochrannou masku proti prachu.
  ▶ Elektronářadí se smí použít jen pro řezání/broušení za sucha.

Pro dělení kamene použijte nejlépe diamantový dělici kotouč. Při použití odsávaclo krytu pro dělení s vodícími sanémi 27 musí být vysavač schválený k odsávání kamenného prachu. Firma Bosch nabízí vhodné vysavače.

Údržba a servis

Údržba a čištění

▶ Pred každou prací na elektronářadí (např. údržba, výměna nástrojů apod.) a též při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stlačení spínače existuje nebezpeči poraněni.
▶ Udržujte elektronářadí a větrací otvory čisté, abyste pracovali dobře a bezpečně.

Příslušenstvi pečlivě ukládejte a pečlivě s ním zacházejte.

Zákaznická a poradenská služba

Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a těž k náhradním dílům. Technické výkresy a informace k náhradním dílům naleznete i na:

www.bosch-pt.com

194 | Slovensky

Tým poradenské služby Bosch Vám rád pomůže při otázkách k našim výrobkům a jejich příslušenství.

V případě veškerých otázek a objednávek náhradních dílů bezpodmínečné uvedte 10místné věcné číslo podle typového štitku výrobku.

Czech Republic

Robert Bosch odbytová s.r.o.

Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.

Obsažené lithium-iontové akumulátory podléhají požadavkům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podminek přepravovány uživatelem po silnici.

Při zasílání prostřednictvím třeti osoby (např.: letecká pře prava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbyt ně přizván expert na nebezpečné náklady.

Akumulátory zasilejte pouze tehdy, pokud je těleso nepoškozené. Otevřené kontakty přelepte lepici páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat.

Dbejte prosím i případných navazujících národních předpisů.

Zpracováni odpadů

ektronářadi, akumulátory, přislušenství a obaly mají řt dodány k opětovnému zhodnocení nepoškozují- mu životní prostředí.

Elektronářadi a akumulátory/baterie neodhazujte do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU musi být neupotře-bitelné elektronářadi a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie rozebrané shromážděny a dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Akumulátory/baterie:

Li-Ion:

Prosím dbejte upozornení v odstavci „Přeprava“, strana 194.

Změny vyhrazeny.

Slovensky

Bezpečnostné pokyny

Všeobecné výstražné upozornenia a bezpečnostné pokyny

POZOR

Bezpečnost na pracovisku

Elektrická bezpečnost

Svetlo tohto elektrického náradia je určené na to, aby osvetlovalo priamu pracovnú oblast elektrického náradia a nie je vhodné na osvetlovanie priestorov v domácnosti.

Slovensky|199

Vyobrazené komponenty

▶ Po automatickom vypnutí ručného elektrického náradia už viac vypínač nestláčajte. Akumulátor by sa mohol poškodit.

Dodržiavajte pokyny na likvidáciu.

Demontáz akumulátora

Ak potrebujete akumulátor 7 vybraf, stlačte uvořňovacie tlačidlo 8 a vytiahnite akumulátor z ručného elektrického náradia smerom dopredu. Nepoužívajte pritom neprimeranú silu.

Stlačte tlačidlo 34, aby sa zobrazil stav nabitia. Je to možné aj vtedy, keď je akumulátor vybratý.

LED Kapacita

Neprerušované svetlo 5x zelené	>80 - 100 %
Neprerušované svetlo 4x zelené	>60 - ≤80 %
Trvalé svetlo 3 x zelená LED >40 - ≤60 %
Trvalé svetlo 2 x zelená LED >20 - ≤40 %
Trvalé svetlo 1 x zelená LED	>0 - ≤20 %
Blikajúce svetlo 1 x zelená LED 0 %

ku 1 smerom hore a ochranný kryt 12 pootočte do požadovanjej polohy.

Pre uvedenie elektrického náradia do prevádzky posuňte odistovaciu páčku 6 dopredu a potom stlačte spínač 5 nahor. Na vypnutie ručného elektrického náradia vypínač 5 uvol'nite.

Predvol'ba počtu obrátok (GWS 18V-125 PSC)

Aby ste ušetrili energiu, zapínajte ručné elektrické náradie iba vtedy, ked ho použivate.

Vypnutie pri spätnom ráze

Ochrana proti opätovnému rozbehnutiu zabraňuje nekontrolovanému rozbehu ručného elektrického náradia po prerušení prívodu elektrického prúdu (napr. výpadok siete).

– Kontrola stavu, poskytovanie výstražných hlásení

S týmto ručným elektrickým náradím treba vždy pracovat proti smeru otáčania kotúča. Inak hrozí nebezpečenstvo, že sa stane nekontrolovaným a vyskočí z rezu.

Príslušenstvo skladujte a použivajte starostlivo.

používatel'náradia prepravovat po cestách bez d'alších opatreni.

Neodhadzujte ručné elektrické náradie ani akumulátory/batérie do komunálneho odpadu!

Len pre krajiny EÚ:

Všimnite si láskavo pokyny v odseku „Transport“, strana 206.

Zmeny vyhradené.

Magyar

Varnost na delovnem mestu

Prosimo upoštevajte navodila v odstavku „Transport“, stran 328.

Pridržujemo si pravico do sprememb.

Hrvatski

Upute za sigurnost
