Typ výrobku	Úhlová bruska
Značka	Bosch
Model	HWS 88230 Professional
Kategorie	Vysokofrekvenční elektrické nářadí
Maximální průměr kotouče	125 mm
Jmenovitý výkon	950 W
Jmenovitá frekvence	200 Hz
Jmenovité napětí	200 V (třífázové)
Otáčky naprázdno	9500 min⁻¹ (podle modelu)
Závit vřetena	M14
Hmotnost (podle normy EPTA)	cca 2,8 kg
Přídavná rukojeť	Tlumící vibrace
Chránič ruky	Součástí pro práce s brusným talířem nebo kartáčem
Ochranný kryt	Pro broušení a řezání (přizpůsobeno podle použití)
Spínač	Posuvný nebo Tricontrol s aretací
Požadované napájení	Frekvenční měnič pro třífázový vysokofrekvenční proud
Použití	Broušení, řezání, broušení, kartáčování kovu a kamene (nasucho)
Údržba	Pravidelně čistěte větrací otvory; kontrolujte otáčky naprázdno
Součástí příslušenství	Vidlicový klíč, chránič ruky, přídavná rukojeť
Opravitelnost	Náhradní díly k dispozici; poprodejní servis Bosch

Často kladené otázky - HWS 88230 Professional BOSCH

Jak namontovat ochranný kryt na úhlovou brusku Bosch HWS 88230?

Zasuňte ochranný kryt s kódovací vačkou do drážky na hrdle vřetena. Přizpůsobte jeho polohu a poté zajistěte aretační šroub utahovacím momentem minimálně 10 Nm.

Jaké typy kotoučů mohu s touto bruskou používat?

Můžete používat brusné kotouče, řezné kotouče, gumové brusné talíře, kovové kartáče a lamelové kotouče, za předpokladu dodržení rozměrů: max. průměr 125 mm, otvor přizpůsobený přírubě.

Jak vyměnit brusný kotouč?

Odpojte nástroj. Zablokujte vřeteno vidlicovým klíčem, odšroubujte upínací matici, vyměňte kotouč a poté matici pevně utáhněte. Před použitím zkontrolujte, zda se kotouč volně otáčí.

Jak používat přídavnou rukojeť tlumící vibrace?

Přišroubujte přídavnou rukojeť na levou nebo pravou stranu převodové skříně podle vašich preferencí. Rukojeť neupravujte a nepoužívejte ji, pokud je poškozená.

Proč můj nástroj nefunguje?

Zkontrolujte, zda je frekvenční měnič zapojený a zapnutý. Ujistěte se, že vypínač Zap/Vyp není zablokovaný (krátce stiskněte zadní část pro odblokování). Pokud problém přetrvává, obraťte se na poprodejní servis.

Jak nainstalovat speciální vidlici CEE?

Odřízněte plášť speciálního kabelu, vložte vodiče (L1 hnědý, L2 modrý, L3 černý, zelenožlutý) do odpovídajících zdířek vidlice CEE, utáhněte šrouby a poté zašroubujte dva šrouby krytu. Při spuštění zkontrolujte směr otáčení.

Může tato bruska řezat obklady nebo kámen?

Ano, pro řezání kamene použijte diamantový kotouč a speciální odsávací kryt. Používejte protiprachovou masku a zajistěte dostatečné odsávání.

Jak udržovat brusku?

Pravidelně čistěte větrací otvory stlačeným vzduchem. Změřte otáčky naprázdno tachometrem; pokud se odchylují o více než 10 % od jmenovité hodnoty, nechte nástroj zkontrolovat v poprodejním servisu.

Jaký je výkon HWS 88230 Professional?

Jmenovitý výkon se liší podle modelu, obvykle 950 W pro vysokofrekvenční verze. Zkontrolujte typový štítek vašeho zařízení.

Kde najdu náhradní díly pro tuto brusku?

Náhradní díly, jako jsou kryty, rukojeti, matice a kotouče, jsou k dispozici u autorizovaných prodejců Bosch a v poprodejním servisu.

NÁVOD K OBSLUZE HWS 88230 Professional BOSCH

Bezpečnostní upozornění

Všeobecná varovná upozornění pro elektronářadí

Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění.

Všechna varovná upozornění a pokyny si uschovejte pro budoucnost.

Všechna varovná upozornění a pokyny si do budoucna uschovejte.

Ve varovných upozorněních použitý pojem „elektronářadí" se vztahuje na elektronářadí provozované na el. síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu).

Udržujte Vaše pracovní místo čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům.

S elektronářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach nebo páry zapálit.

Děti a jiné osoby udržujte při použití elektronářadí daleko od Vašeho pracovního místa. Při rozptýlení můžete ztratit kontrolu nad strojem.

Elektrická bezpečnost

Připojovací zástrčka elektronářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Společně s elektronářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a vhodné zásuvky snižují riziko zásahu elektrickým proudem. Zabraňte kontaktu těla s uzemněnými povrchy, jako např. potrubí, topení, sporáky a chladničky. Je-li Vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem. Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektronářadí zvyšuje riziko zásahu elektrickým proudem. Dbejte na kabel, nepoužívejte jej k nošení či zavěšení elektronářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých dílů stroje. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem. Pokud pracujete s elektronářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, který je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem. Pokud se nelze vyhnout provozu elektronářadí ve vlhkém prostředí, použijte proudový chránič. Nasazení proudového chrániče snižuje riziko zásahu elektrickým proudem.

Bezpečnost osob

Buďte pozorní, dávejte pozor na to, co děláte, a přistupujte k práci s elektronářadím rozumně. Nepoužívejte žádné elektronářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití elektronářadí může vést k vážným poraněním. Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek, jako je ochranná přilba, protiskluzová obuv, ochranné rukavice nebo sluchátka, podle druhu nasazeného elektronářadí, snižuje riziko poranění.

ti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle druhu nasazeného elektronářadí, snižují riziko poranění.

Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektronářadí vypnuté, než je uchopíte, ponesete či připojíte ke zdroji proudu a/nebo akumulátoru. Máte-li při nošení elektronářadí prst na spínači nebo budete-li stroj připojovat ke zdroji proudu zapnutý, pak to může vést k úrazům. Než elektronářadí odložíte, odstraňte seřizovací nástroje nebo šroubováky. Nástroj nebo klíč, který se nachází v otočném dílu stroje, může vést k poranění. Vyvarujte se abnormálního držení těla. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektronářadí v neočekávaných situacích lépe kontrolovat. Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny správně a použity. Použití odsávání prachu může snížit ohrožení prachem.

Svědomité zacházení a používání elektronářadí

▸ Stroj nepřetěžujte. Pro svou práci použijte k tomu určené elektronářadí. Se správným elektronářadím budete pracovat v udané oblasti výkonu lépe a bezpečněji. Nepoužívejte žádné elektronářadí, jehož spínač je vadný. Elektronářadí, které nelze zapnout a vypnout, je nebezpečné a musí se opravit. Než provedete seřízení stroje, výměnu dílů příslušenství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektronářadí. Uchovávejte nepoužívané elektronářadí mimo dosah dětí. Nenechte stroj používat osobám, které se strojem nejsou seznámeny nebo nečetly tyto pokyny. Elektronářadí je nebezpečné, je-li používáno nezkušenými osobami. Pečujte o elektronářadí svědomitě. Zkontrolujte, zda pohyblivé díly stroje bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je omezena funkce elektronářadí. Poškozené díly nechte před nasazením stroje opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektronářadí. Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se nevzpřičují a dají se lépe vést. ▸ Používejte elektronářadí, příslušenství, nasazovací nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektronářadí pro jiné účely může vést k nebezpečným situacím.

Servis

Nechte Vaše elektronářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována.

Bezpečnostní upozornění pro úhlové brusky Společná bezpečnostní upozornění pro broušení, papírování a leštění

Platí pro následující typy:

Toto elektronářadí se používá jako bruska, bruska s drátěnými kartáči a dělicí bruska. Dbejte všech bezpečnostních upozornění, pokynů, vyobrazení a údajů, které jste se strojem obdrželi. Když nebudete dbát následujících pokynů, může dojít k zásahu elektrickým proudem, k ohni a/nebo těžkým poraněním. Toto elektronářadí není vhodné k broušení brusným papírem a leštění. Použití, pro která není elektronářadí určeno, mohou působit ohrožení a zranění.

Společná bezpečnostní upozornění pro broušení, pro práci s drátěnými kartáči a oddělování. Platí pro následující:

-060230440 -060232444,...464,...474,...434 -06023295. -06023315.. -06023325.. -06023345.. Toto elektronářadí se používá jako bruska, bruska s drátěnými kartáči a dělicí bruska. Dbejte všech bezpečnostních upozornění, pokynů, vyobrazení a údajů, které jste se strojem obdrželi. Když nebudete dbát následujících pokynů, může dojít k zásahu elektrickým proudem, k ohni a/nebo těžkým poraněním. Toto elektronářadí není vhodné k broušení brusným papírem a leštění. Použití, pro která není elektronářadí určeno, mohou působit ohrožení a zranění.

Společná varovná upozornění k broušení, smirkování, práci s drátěnými kartáči, leštění a dělení. Platí pro všechny typy

Nepoužívejte žádné příslušenství, které není výrobcem speciálně pro toto elektronářadí určeno a doporučeno. Pouze to, že můžete příslušenství na Vaše elektronářadí upevnit, nezaručuje bezpečné použití. Dovolený počet otáček nasazovacího nástroje musí být minimálně tak vysoký, jak na elektronářadí uvedený nejvyšší počet otáček. Příslušenství, které se otáčí rychleji, než je dovoleno, se může rozlomit a rozletět. Vnější rozměr a tloušťka nasazovacího nástroje musí odpovídat rozměrovým údajům Vašeho elektronářadí. Špatně dimenzované nasazovací nástroje nemohou být dostatečně stíněny nebo kontrolovány. Nasazovací nástroje se závitovou vložkou musí přesně lícovat na závit brusného vřetene. U nasazovacích nástrojů, jež jsou montované prostřednictvím příruby, musí průměr otvoru nasazovacího nástroje lícovat na upínací průměr příruby. Nasazovací nástroje, které nej

Česky|217

sou na elektronářadí upevněné přesně, se nerovnoměrně otáčejí, velmi silně vibrují a mohou vést ke ztrátě kontroly.

Nepoužívejte žádné poškozené nasazovací nástroje. Před každým použitím zkontrolujte nasazovací nástroje, jako jsou brusné kotouče na odštěpky a trhliny, brusné talíře na trhliny, otěr nebo silné opotřebení, drátěné kartáče na uvolněné nebo zlomené dráty. Spadne-li elektrické nářadí nebo nasazovací nástroj, zkontrolujte, zda není poškozený, nebo použijte nepoškozený nasazovací nástroj. Pokud jste nasazovací nástroj zkontrolovali a nasadili, držte se Vy a osoby v blízkosti mimo rovinu rotujícího nasazovacího nástroje a nechte stroj běžet jednu minutu s nejvyššími otáčkami. Poškozené nasazovací nástroje většinou v této době testování prasknou. Noste osobní ochranné vybavení. Podle aplikace použijte ochranu celého obličeje, ochranu očí nebo ochranné brýle. Také adekvátně noste ochrannou masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, která ochrání před malými částicemi brusiva a materiálu. Oči mají být chráněny před odletujícími cizími tělísky, které vznikají při různých aplikacích. Protiprachová maska nebo respirátor musí při používání vznikající prach odfiltrovat. Pokud jste dlouho vystaveni silnému hluku, můžete utrpět ztrátu sluchu. Dbejte na to, aby ostatní osoby byly v bezpečné vzdálenosti od Vaší pracovní oblasti. Každý, kdo vstoupí do této pracovní oblasti, musí nosit osobní ochranné vybavení. Úlomky obrobku nebo ulomených nasazovacích nástrojů mohou odletnout a způsobit poranění i mimo přímou pracovní oblast. Pokud provádíte práce, při kterých může nasazovací nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, pak držte stroj pouze na izolovaných plochách rukojeti. Kontakt s elektrickým vedením pod napětím může přivést napětí i na kovové díly stroje a vést k úderu elektrickým proudem. Držte síťový kabel daleko od otáčejících se nasazovacích nástrojů. Když ztratíte kontrolu nad strojem, může být přetržen nebo zachycen síťový kabel a Vaše ruka nebo paže se může dostat do otáčejícího se nasazovacího nástroje. Nikdy neodkládejte elektronářadí dříve, než se nasazovací nástroj dostal zcela do klidu. Otáčející se nasazovací nástroj se může dostat do kontaktu s odkládací plochou, čímž může ztratit kontrolu nad elektronářadím. Váš oděv může být nehodným kontaktem s otáčejícím se nasazovacím nástrojem zachycen a nasazovací nástroj se může zavrtat do Vašeho těla. Čistěte pravidelně větrací otvory Vašeho elektronářadí. Ventilátor motoru vtahuje do tělesa prach a silné nahromadění kovového prachu může způsobit elektrická rizika. Nepoužívejte elektronářadí v blízkosti hořlavých materiálů. Jiskry mohou tyto materiály zapálit. Nepoužívejte žádné nasazovací nástroje, které vyžadují kapalné chladicí prostředky. Použití vody nebo jiných

kapalných chladicích prostředků může vést k úderu elektrickým proudem.

Zpětný ráz a odpovídající varovná upozornění

Zpětný ráz je náhlá reakce v důsledku zaseknutého nebo zablokovaného otáčejícího se nasazovacího nástroje, jako je brusný kotouč, brusný talíř, drátěný kartáč atd. Zaseknutí nebo zablokování vede k náhlému zastavení rotujícího nasazovacího nástroje. Tím nekontrolovaně elektro nářadí akceleruje v místě zablokování proti směru otáčení nasazovacího nástroje.

Pokud se např. zasekne nebo zablokuje brusný kotouč v obrobku, může se hrana brusného kotouče, která se zanořuje do obrobku, zachytit a tím brusný kotouč vylomit nebo způsobit zpětný ráz. Brusný kotouč se potom pohybuje k obsluhující osobě, podle směru otáčení kotouče v místě zablokování. Při tom mohou brusné kotouče i prasknout.

Zpětný ráz je důsledek nesprávného nebo chybného použití elektro nářadí. Lze mu zabránit vhodnými preventivními opatřeními, jak je následně popsáno.

Držte elektro nářadí dobře pevně a uveďte Vaše tělo a paže do polohy, ve které můžete zachytit síly zpětného rázu. Je-li k dispozici, použijte vždy přídavnou rukojeť, abyste měli co největší možnou kontrolu nad silami zpětného rázu nebo reakčních momentů při rozběhu. Obsluhující osoba musí vhodnými preventivními opatřeními zvládnout silné zpětné rázy reakčního momentu. Nikdy nedávejte Vaši ruku do blízkosti otáčejících se nasazovacích nástrojů. Nasazovací nástroj se při zpětném rázu může pohybovat přes Vaši ruku. Vyhýbejte se Vaším tělem oblasti, kam se bude elektro nářadí při zpětném rázu pohybovat. Zpětný ráz vrhá elektro nářadí v místě zablokování do opačného směru k pohybu brusného kotouče. Zvlášť opatrně pracujte v místech rohů, ostrých hran apod. Zabraňte, aby se nasazovací nástroj odrazil od obrobku a vzpříčil. Rotující nasazovací nástroj se v rozích, ostrých hranách a pokud se odrazí, může vzpříčit. Toto působí ztrátu kontroly nebo zpětný ráz. Nepoužívejte žádné řetězové nebo ozubené pilové kotouče. Takovéto nasazovací nástroje způsobují často zpětný ráz nebo ztrátu kontroly nad elektro nářadím.

Zvláštní varovná upozornění k broušení a dělení

Používejte výhradně pro Vaše elektro nářadí schválená brusná tělesa a pro tato brusná tělesa určený ochranný kryt. Brusná tělesa, která nejsou určena pro toto elektro nářadí, nemohou být dostatečně stíněna a jsou nespolehlivá. Zalomené brusné kotouče musí být namontované tak, aby svou brusnou plochou nepřečnívaly nad rovinou okraje ochranného krytu. Nesprávně namontovaný brusný kotouč, který přečnívá nad rovinu okraje ochranného krytu, nemůže být dostatečně kryt. Ochranný kryt musí být spolehlivě namontovaný na elektro nářadí pro nejvyšší bezpečnost nastavený tak, aby možná nejmenší část brusného tělesa byla odkrytá k obsluhující osobě. Ochranný kryt

pomáhá chránit obsluhu před úlomky, náhodným kontaktem s brusným tělesem a též před jiskrami, jež mohou vzniknout oděv.

Brusná tělesa smíte použít pouze pro doporučené možnosti nasazení. Např. nikdy nebruste boční plochou dělicího kotouče. Dělicí kotouče jsou určeny k ubírání materiálu hranou kotouče. Boční působení síly na tato brusná tělesa je může rozlámat. Používejte vždy nepoškozené upínací příruby správné velikosti a tvaru pro Vámi zvolený brusný kotouč. Vhodné příruby podpírají brusný kotouč a zmenšují tak nebezpečí prasknutí brusného kotouče. Příruby pro dělicí kotouče se mohou odlišovat od přírub pro jiné brusné kotouče. Nepoužívejte žádné opotřebované brusné kotouče od většího elektronářadí. Brusné kotouče pro větší elektronářadí nejsou dimenzovány pro vyšší otáčky menších elektronářadí a mohou prasknout.

Další zvláštní varovná upozornění k dělení

Zabraňte zablokování dělicího kotouče nebo příliš vysokému přítlaku. Neprovádějte žádné nadměrné hluboké řezy. Přeťížení dělicího kotouče zvyšuje namáhání a náchylnost ke vzpříčení nebo zablokování a tím možnost zpětného rázu nebo prasknutí brusného tělesa. Vyhýbejte se oblasti před a za rotujícím dělicím kotoučem. Pokud pohybujete dělicím kotoučem v obrobku směrem od sebe, může být v případě zpětného rázu elektronářadí s otáčejícím se kotoučem vymrštěno přímo na Vás. Jestliže dělicí kotouč uvízne nebo práci přerušíte, elektronářadí vypněte a držte v klidu, než se kotouč zastaví. Nikdy se nepokoušejte ještě běžící dělicí kotouč vytáhnout z řezu, jinak může následovat zpětný ráz. Zjistěte a odstraňte příčinu uvíznutí. Elektronářadí opět nezapínejte, dokud se nachází v obrobku. Nechte dělicí kotouč nejprve dosáhnout svých plných otáček, než budete v řezu opatrně pokračovat. Jinak se může kotouč zaseknout, vyskočit v obrobku nebo způsobit zpětný ráz. Desky nebo velké obrobky podepřete, aby se zabránilo riziku zpětného rázu od sevřeného dělicího kotouče. Velké obrobky se mohou pod svou vlastní hmotností prohnout. Obrobek musí být podepřen na obou stranách, a to jak v blízkosti dělicího řezu, tak i na okraji. Buďte obzvlášť opatrní u kapsovitých řezů do stávajících stěn nebo jiných míst, kam není vidět. Zanořující se dělicí kotouč může při zaříznutí do plynových, vodovodních nebo elektrických vedení či jiných objektů způsobit zpětný ráz.

Zvláštní varovná upozornění k smirkování

Nepoužívejte žádné předimenzované brusné listy, ale dodržujte údaje výrobce k velikosti brusných listů. Brusné listy, které vyčnívají přes brusný talíř, mohou způsobit poranění, vést k zablokování, roztržení brusných listů nebo ke zpětnému rázu.

Zvláštní varovná upozornění k leštění

Nepřipouštějte žádné uvolněné části na lešticím potahu, zvláště upevňovací provázek. Upevňovací provázky dobře urovnejte nebo zkraťte. Volné, spolu se otáčející upevňovací provázky mohou zachytit Vaše prsty nebo se zamotat do obrobku.

Zvláštní varovná upozornění k práci s drátěnými kartáči

Dbejte na to, že drátěný kartáč i během běžného používání ztrácí kousky drátu. Nepřetěžujte dráty příliš vysokým přítlakem. Odlétající kousky drátu ho umožní proniknout skrz tenký oděv a/nebo pokožku. Je-li doplněn ochranný kryt, zabraňte, aby se ochranný kryt a drátěný kartáč mohly dotýkat. Talířové drátěné kartáče mohou díky přítlaku a odstředivým silám zvětšit svůj průměr.

Doplňková varovná upozornění

Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a úderu elektrickým proudem. Poškození vedení plynu může vést k výbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody nebo může způsobit úder elektrickým proudem. Pokud se přeruší přívod proudu, např. výpadkem proudu nebo vytažením síťové zástrčky, spínač odblokujte a dejte jej do vypnuté polohy. Tím se zabrání nekontrolovanému opětovnému rozběhu. Nedotýkejte se brusných a řezných kotoučů dříve, než vychladnou. Kartáče jsou při práci velmi horké. Elektronářadí držte při práci pevně oběma rukama a zajistěte si bezpečný postoj. Oběma rukama je elektronářadí vedeno bezpečněji. Zajistěte obrobek. Obrobek pevně uchyceny upínacím přípravkem nebo svěrák je držen bezpečněji než Vaší rukou. Elektronářadí připojte na řádně uzemněnou elektrickou síť. Zásuvka a prodlužovací kabel musejí mít funkční ochranný vodič.

Bezpečnostní upozornění pro napájení vysokofrekvenčních strojů energií

Striktně dbejte bezpečnostních a pracovních upozornění pro měniče kmitočtu! Bližší údaje k tomu obdržíte u výrobce měniče kmitočtu. Pokud chcete měnič kmitočtu provozovat v prostředí, které vyžaduje zvláštní ochranu osob, pak musí být jištěn pomocí proudového chrániče. Zvláštní ochrana osob je například nutná při práci v mokrém prostředí nebo s látkami, u kterých může vzniknout elektrické vodivé prostředí. Upuštění od proudových chráničů může vést k zásahu elektrickým proudem.

Proudový chránič smí být v elektrické napájecí síti instalován pouze odborným personálem. Jen tak lze zajistit bezchybnou funkci. Výstupní napětí a frekvence frekvenčního měniče musejí odpovídat údajům na typovém štítku vysokofrekvenčního elektronářadí. Elektronářadí smí být provozováno výhradně s patřičnou zástrčkou. Zástrčka CEE musí být dimenzována pro takový jmenovitý proud, který elektronářadí potřebuje (viz „Technická data"). Montáž zástrčky a připojení na zdroj energie musí provést odborný personál, který je vyškolen v zacházení s vysokofrekvenčními zařízeními. Používejte výhradně originální kabel! Před každým použitím zkontrolujte možná poškození elektronářadí, kabelu a zástrčky. Kabel a zástrčka nesmějí být provozovány, nýbrž se musejí vyměnit, aby se zabránilo nebezpečí.

Popis výrobku a specifikace

Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Před použitím odklopte stranu se zobrazením stroje a nechte tuto stranu během čtení návodu otevřenou.

Určené použití

Platí pro následující typy:

- 0 602 301 4. - 0 602 305 4 0. - 0 602 306 4 3 4 - 0 602 324 4 0.

Elektronářadí je určeno k broušení brusným papírem a leštění kovových a lakovaných povrchů bez použití vody.

Platí pro následující typy:

- 0 602 304 4 0. - 0 602 324 4 4,... 4 6 4,... 4 7 4,... 4 3 4 - 0 602 329 5. - 0 602 331 5. - 0 602 332 5 - 0 602 334 5..

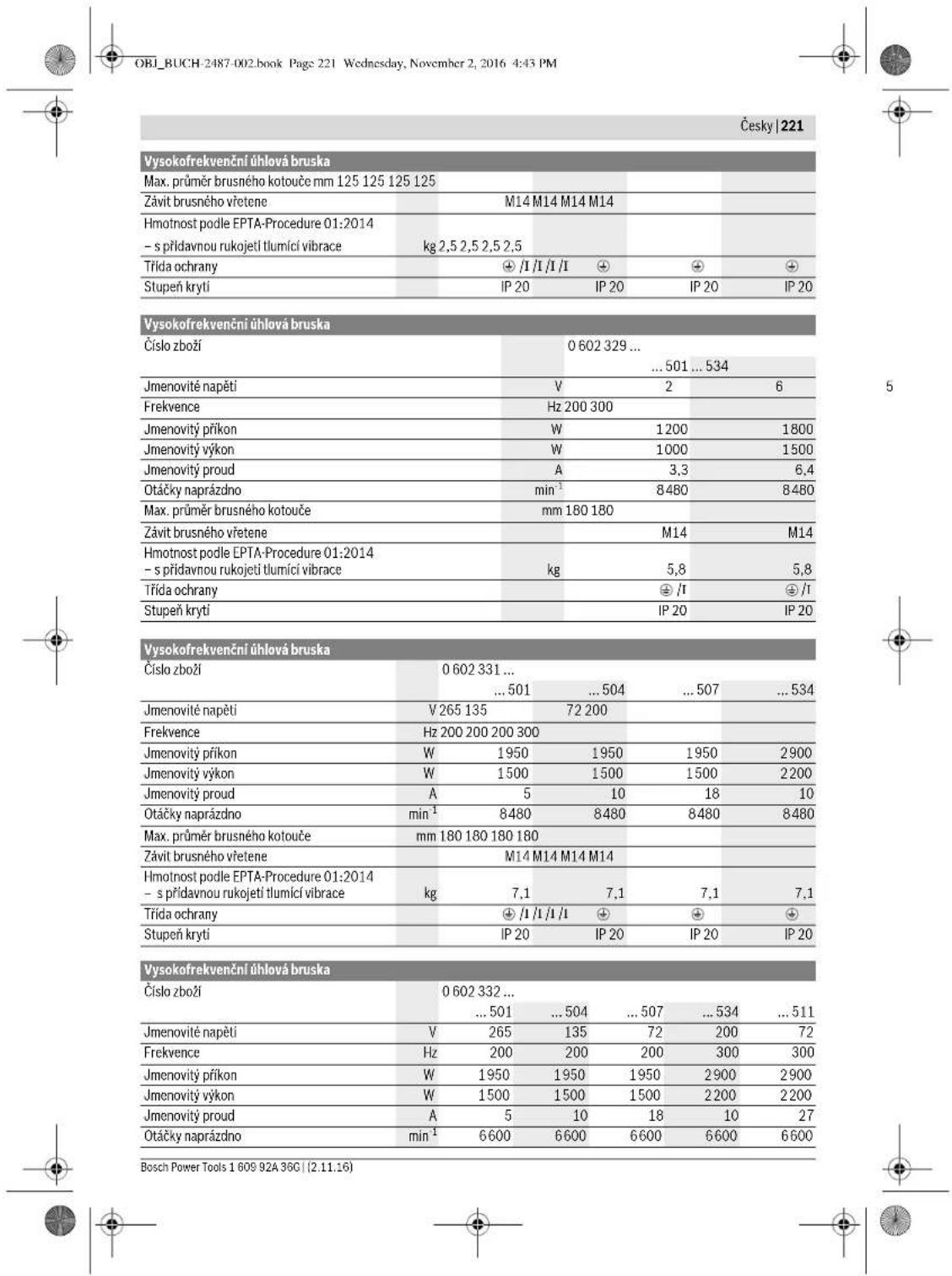

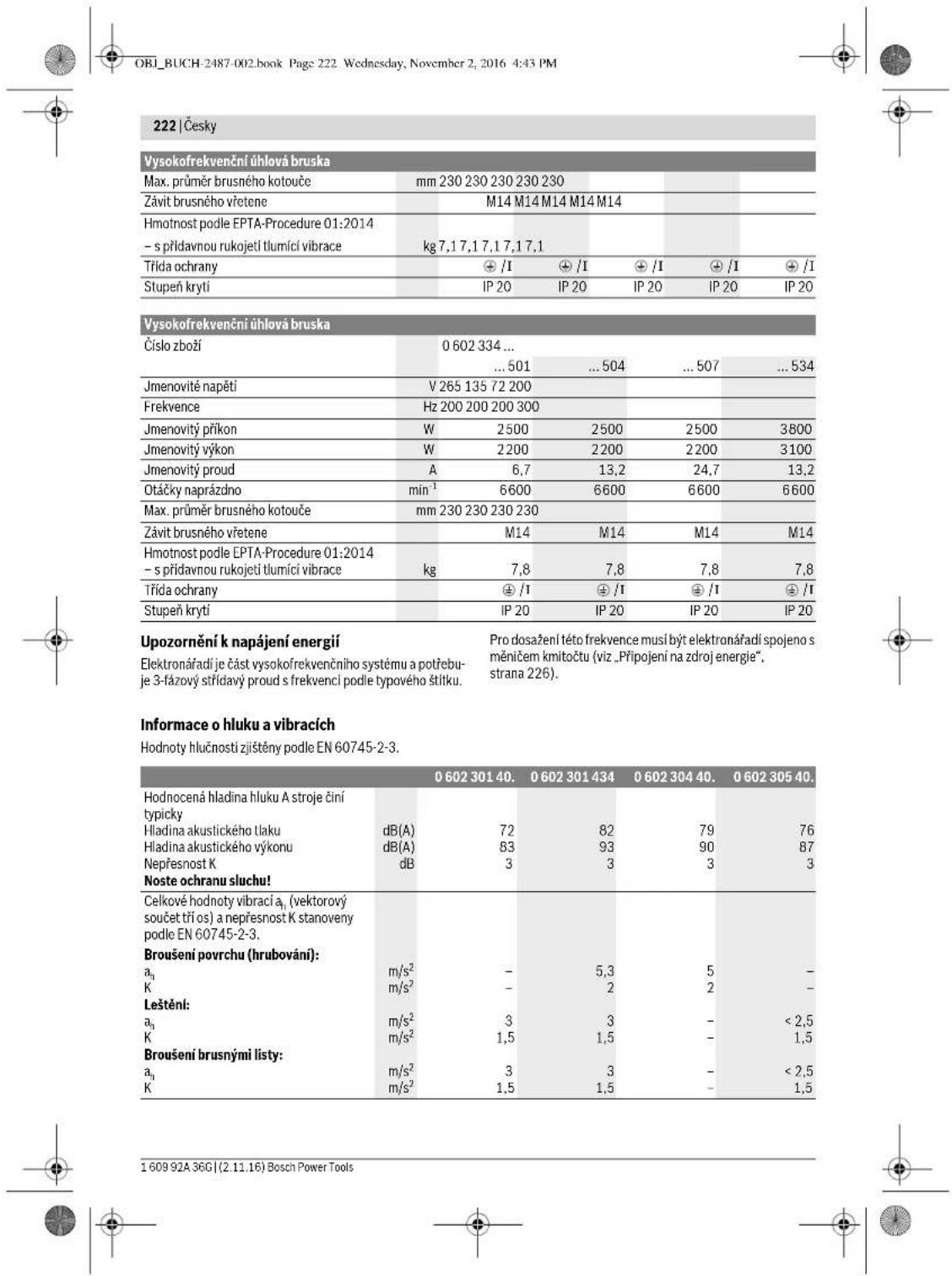

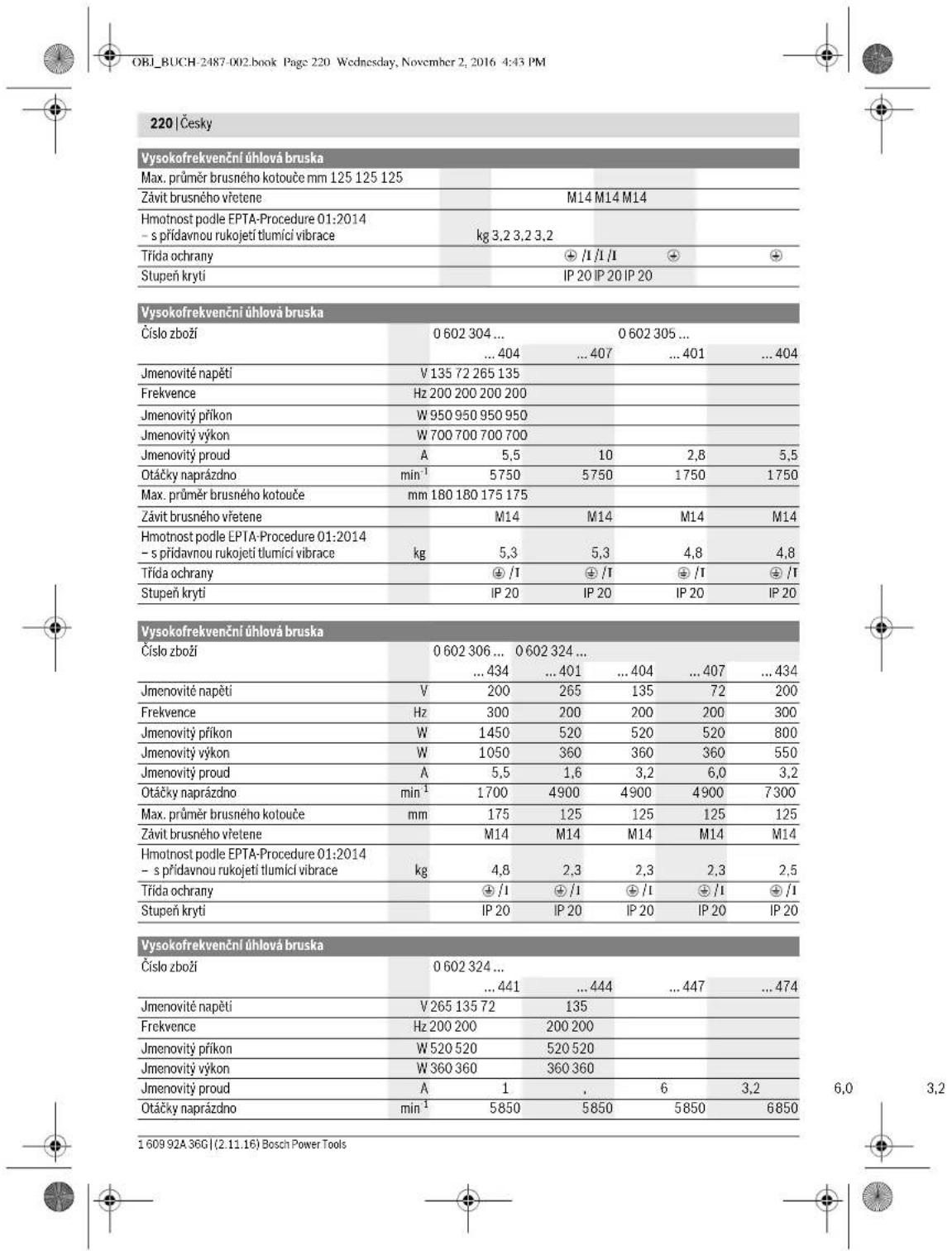

Technická data

Vysokofrekvenčni ihlová bruska
	...401	...404	...434
Císló zboži 0 602 301 ...
Jmenovitě napěti	V	2	6	5
Frekcvence	Hz 200 200 300
Jmenovity příkon	W	6	0	0
Jmenovity vykon	W	4	4	0
Jmenovity proud	A	1	.	6
Otáčky naprázdno	min¹	4100	4100	6150

Bosch Power Tools 1609 92A 36C (2.11.16)

Platí pro všechny typy

Smíte používat výhradně dodané nebo pro toto elektronářadí schválené ochranné kryty a upínací matrice.

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje na zobrazení elektronářadí na grafické straně.

1 Spínač 2 Přídavná rukojeť 3 Brusné vřeteno 4 Krk vřetene 5 Aretační tlačítko vřetene 6 Ochranný kryt 7 Zajišťovací šroub ochranného krytu 8 Kódovací výstupek 9 Ochrana ruky 10 Upínací příruba s O-kroužkem 11 Brusný/dělící/HRubovací kotouč 12 Upínací matice 13 Čepový klíč 14 Stranový klíč velikost 17 mm 15 Kruhová matice 16 Brusný list 17 Pryžový brusný talíř 18 Hadrový kotouč 19 Drátěný kartáč 20 Odlehčení tahu (zástrčka CEE) 21 Vložka zástrčky (zástrčka CEE) 22 Šrouby (zástrčka CEE) 23 Šrouby ve vložce zástrčky 21 (zástrčka CEE) 24 Zástrčka CEE 25 Umělohmotná průchodka (zástrčka CEE) Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.

135200

	0 602 306 434	0 602 324 40.	0 602 324 44.
			0 602 324 464
			0 602 324 474
			0 602 324 434
Hodnocená hladina hluku A stroje Čini typicky
Hladina akustického tlaku	dB(A)	82	77
Hladina akustického výkonu	dB(A)	93	88
Nepřesnost K	dB	3	3
Noste ochranu sluch!
Celković hodnoty vibrací Či.(vektorový součet ti os)a nepřesnost K stanoveny podle EN 60745-2-3.
Broušeni povrchu (hrubovány):
a1	m/s2	-	-
K	m/s2	-	-
Lešťeni:
a1	m/s2	< 2,5	4
K	m/s2	1,5	1,5
Broušeni brusnými listy:
a1	m/s2	< 2,5	4
K	m/s2	1,5	1,5

	0.602 329 50.	0.602 329 5340.602 329 511	0.602 331 5..	0.602 332 5..
Hodnocená hladina hluku A stroje ciniotypy
Hladina akustického tlaku	dB(A)	85	87	86
Hladina akustického vykonu	dB(A)	96	98	97
Nepřesnost K	dB	3	3	3
Nostoe ochranu sluch!
Celkovi hodnoty vibraci a (vektorovysoučet tři os) a nepřesnost K stanovenypodle EN 60745-2-3.
Broušeni povrchu (hrubovány):
a,	m/s2	7	7	7
K	m/s2	1,5	1,5	1,5
Lešťěni:
a,	m/s2	-	-	-
K	m/s2	-	-	-
Broušeni brusnými listy:
a,	m/s2	-	-	-
K	m/s2	-	-	-

		0602 334 50.	0602 334 534
Hodnocená hladina hluku A stroje cini typicky
Hladina akustického tiaku	dB(A)	86	86
Hladina akustického vykonu	dB(A)	97	97
Nepřesnost K	dB	3	3
Nostec ochranu sluch!

	0 602 334 50.	0 602 334 534
Celkové hodnoty vibraci a, (vektorový součet tri os) a nepíresnost Kstanoveny podle EN 60745-2-3.
Broušeni povrchu (hruboványi):
a1	m/s2	7
K	m/s2	3
Lešěné:
a1	m/s2	-
K	m/s2	-
Broušeni brusnými listy:
a1	m/s2	-
K	m/s2	-

V těchto pokynech uvedená úroveň vibrací byla změřena podle měřicích metod normovaných v EN 60745 a může být použita pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi.

Uvedená úroveň vibrací reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s odlišným příslušenstvím, s jinými nástroji nebo bez dostatečné údržby, může se úroveň vibrací lišit. To může zatížení vibracemi po celou pracovní dobu značně zvýšit. Pro přesný odhad zatížení vibracemi by měly být zohledněny i doby, v nichž je nástroj vypnutý nebo sice běží, ale fakticky se nepoužívá. To může zatížení vibracemi po celou pracovní dobu značně snížit.

Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí a nástrojů, udržování teplých rukou, organizace pracovního procesu.

Prohlášení o shodě

Prohlašujeme na výhradní odpovědnost, že výrobek popsaný v části „Technická data“ splňuje všechna příslušná ustanovení směrnic 2011/65/EU, 2014/30/EU, 2006/42/ES včetně jejich změn a je v souladu s následujícími normami:

EN 60745-1, EN 60745-2-3, EN 50581.

Technická dokumentace (2006/42/ES) u: Robert Bosch Power Tools GmbH, PT/ECS 70538 Stuttgart, GERMANY

Přídavná rukojeť tlumící vibrace umožňuje nízkovibrační a příjemnější práci.

Používejte Vaše elektronářadí pouze s přídavnou rukojetí 2. - Přídavnou rukojeť 2 nasaďte podle způsobu práce vpravo nebo vlevo na hlavu převodovky. Nepouštějte se do žádných změn na přídavné rukojeti. Poškozenou přídavnou rukojeť dále nepoužívejte.

Ochrana ruky (viz obr. C)

Platí pro následující typy:

-06023014. -060232440 -060230540. -0602306434

Pro práci s brusným kotoučem 17 nebo hrncovým kotoučem/kotoučovým kartáčem/lamelovým brusným kotoučem si namontujte ochranu ruky 9. Ochranu ruky 9 upevněte pomocí přídavné rukojeti 2.

Montáž brusných nástrojů – Všeobecná upozornění

Dříve, než provedete nastavení stroje, vyměníte díly příslušenství nebo elektronářadí odložíte, přerušte napájení energií. Toto preventivní opatření zabrání neúmyslnému startu elektronářadí. Dbejte rozměrů brusných nástrojů. Průměr otvoru musí lícovat s upínací přírubou. Nepoužívejte žádné adaptéry nebo redukce. Očistěte brusné vřeteno 3 a všechny montované díly. Po montáži brusné nástroje před zapnutím zkontrolujte, zda je brusný nástroj správně namontován a může se volně otáčet. Zajistěte, aby se brusný nástroj nedotýkal ochranného krytu nebo dalších dílů.

Montáž brusných, dělicích nebo hrubovacích kotoučů (viz obr. D1-D2)

Platí pro následující typy:

-060230440. -06023315.. -060232444,..464, -06023325.. 474,434 -06023345..

-06023295..

Nasazení

Zajistěte, aby byl namontován patřičný ochranný kryt (viz Montáž ochranných přípravků, strana 224). - Nasaďte upínací přírubu 10 na brusné vřeteno 3.

Upínací příruba 10 je kolem středícího osazení vložený plastový díl (o-kroužek). Chybí-li o-kroužek nebo je-li poškozený, musí být bezpodmínečně nahrazen dříve, než se upínací příruba 10 namontuje.

- Nasaďte podle správného směru otáčení požadovaný brusný nástroj 11 (brusný, dělicí nebo hrubovací kotouč) na brusné vřeteno 3.

• Upínací matici 12 nasaďte na vřeteno tak, aby prostřední zahloubení upínací matice ukazovalo nahoru.
• Upínací matici pevně utáhněte pomocí čepového klíče 13, zatímco pomocí stranového klíče 14 na ploškách pro klíč brusného vřetena 3 podržte proti.

Odstranění

• Pevně podržte brusné vřeteno 3 na ploškách pro klíč pomocí stranového klíče 14.
• Odšroubujte upínací matici 12 pomocí čepového klíče 13 z brusného vřetene, zatímco pomocí stranového klíče 14 na ploškách pro klíč podržte proti. Poté stáhněte brusný nástroj a také upínací přírubu z brusného vřetene.

Elektronářadí s aretačním tlačítkem vřetene 5

Platí pro následující typy:

- 0 602 324 40, 0 602 344 32, 0 602 344 44.

U elektronářadí s aretačním tlačítkem vřetene 5 odpadá při montáži brusných nástrojů podržení pomocí stranového klíče proti (viz obr. E1–E2).

Aretační tlačítko vřetene ovládejte jen v klidu brusného vřetene. Jinak se může elektronářadí poškodit.

Před nasazením brusného nástroje stiskněte aretační tlačítko a držte je stisknuté. Namontujte požadovaný brusný nástroj (viz „Montáž brusných, řezacích nebo hrubovacích kotoučů“, strana 225). Aretační tlačítko vřetene 5 povolte, aby se aretace brusného vřetene uvolnila.

Zajistěte, aby na nářadí byla namontovaná ochrana ruky a přídavná rukojeť (viz „Změna ochranných přípravků“, strana 224). Nasaďte pryžový brusný talíř 17 na brusné vřeteno 3. Položte brusný list 16 na pryžový brusný talíř. Nasaďte kruhovou matici 15 na závit vřetene. Kruhovou matici pevně utáhněte pomocí čepového klíče 13, zatímco pomocí stranového klíče 14 na ploškách pro klíč brusného vřetene 3 podržte proti.

Dbejte na to, aby byla kruhová matice 15 zcela zašroubovaná do drážky pryžového brusného talíře, tím při broušení neklouže a brusný list pevně sedí.

Odstranění

• Pevně podržte brusné vřeteno 3 na ploškách pro klíč pomocí stranového klíče 14.
• Odšroubujte kruhovou matici 15 pomocí čepového klíče

13 z brusného vřetene, zatímco pomocí stranového klíče 14 na ploškách pro klíč podržte proti.

• Stáhněte brusný list a příďov brusný talíř z brusného vřetene.

Montáž hadrového kotouče (viz obr. G)

Platí pro následující typy:

-06023014.. -060230540 -0602306434

Nasazení

Dbejte na to, aby závit hadrového kotouče přesně lícoval na závit brusného vřetene (M14). - Zajistěte, aby byla namontována ochrana ruky a přídavná rukojeť (viz "Montáž ochranných přípravků", strana 224). - Našroubujte hadrový kotouč 18 tak daleko na brusné vřeteno 3, aby povrch přiléhal na plošky pro klíč brusného vřetene, zatímco pomocí stranového klíče 14 na ploškách pro klíč brusného vřetene 3 podržte proti.

Odstranění

• Odšroubujte pevně sedící hadrový kotouč 18 z brusného vřetene pomocí stranového klíče na jeho ploškách pro klíč, zatímco pomocí stranového klíče 14 na ploškách pro klíč brusného vřetene 3 podržte proti.

Montáž drátěných kartáčů (viz obr. H)

Platí pro následující typy:

-060230440 -060232444....464. 474.434 -06023295..

Nasazení

Dbejte na to, aby závit drátěného kartáče přesně lícoval na závit brusného vřetene (M14).

Zajistěte, aby byla namontována ochrana ruky a přídavná rukojeť (viz "Montáž ochranných přípravků", strana 224). Našroubujte požadovaný drátěný kartáč 19 (hrncový nebo kotoučový kartáč) tak daleko na brusné vřeteno 3, aby povrch přiléhal na plošky pro klíč brusného vřetene, zatímco pomocí stranového klíče 14 na ploškách pro klíč brusného vřetene podržte proti.

Odstranění

Odsroubujte pevně sedící drátěný kartáč 19 z brusného vřetene pomocí stranového klíče na jeho ploškách pro klíč, zatímco pomocí stranového klíče 14 na ploškách pro klíč brusného vřetene 3 podržte proti.

Odsávání prachu/třísek

Prach materiálů, jako jsou nátěry obsahující olovo, některé druhy dřeva, minerálů a kovů, může být zdraví škodlivý. Kontakt s prachem nebo vdechnutí může vyvolat alergické reakce a/nebo onemocnění dýchacích cest uživatele nebo osob v blízkosti.

Určitý prach, jako dubový nebo bukový prach, je považován za karcinogenní, zvláště ve spojení s přísadami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté.

- Pokud možno používejte pro daný materiál vhodné odsávání prachu. - Pečujte o dobré větrání pracovního prostoru.

• Je doporučeno nosit ochrannou dýchací masku s třídou filtru P2. Dbejte ve Vaší zemi platných předpisů pro opracovávané materiály.

Vyvarujte se usazenin prachu na pracovišti. Prach se může lehce vznítit.

Připojení na zdroj energie

Pro provoz elektronářadí potřebujete frekvenční měnič, který vytváří 3-fázový střídavý proud s frekvencí podle typového štítku.

Frekvenční měniče existují v různých velikostech, s rozdílnými frekvencemi, sekundárními napětími a jmenovitými výkony. Volba frekvenčního měniče je závislá na připojených elektronářadích. Nechte si při výběru frekvenčního měniče poradit od Vašeho odborného prodejce Bosch.

Elektronářadí obdržíte se čtyřmetrovým dlouhým speciálním kabelem bez zástrčky. Aby se mohlo uvést do provozu, musí být speciální kabel opatřen čtyřpólovou zástrčkou CEE (rozlišovací barva zelená).

Kromě toho může být elektronářadí kvůli ochraně před přetížením vybaveno běžným motorovým chráničem. Rozsah nastavení tohoto motorového chrániče musí pokrýt jmenovitý výstup elektronářadí (viz Technická data). Motorový chránič zapojte za měnič podle schématu zapojení.

K tomu dbejte bezpečnostních upozornění a montážních pokynů uvedených v návodu k provozu motorového chrániče!

• Uvolněte oba šrouby 22 a vytáhněte vidlici zástrčky 21 z tělesa zástrčky CEE 24. -Umělohmotnou průchodku 25 přitáhněte na správný rozměr pod přívodu speciální kabel na elektronářadí a nasuňte těleso zástrčky CEE na speciální kabel. -Provlekněte čtyři vodiče skrz odlehčení tahu 20. Povolte čtyři malé šrouby 23 ve vidlici zástrčky 21 a nasaďte...

Zalisovanou koncovku hnědého vodiče L1 do zdířky L1, zalisovanou koncovku modrého vodiče L2 do zdířky L2, zalisovanou koncovku černého vodiče L3 do zdířky L3, a také zalisovanou koncovku žluto-zeleného vodiče do ochranné zdířky.

• Čtyři malé šrouby 23 ve vložce zásuvky 21 opět utáhněte, aby se všechny čtyři vodiče zafixovaly.
• Poté utáhněte odlehčení tahu 20 kolem celého kabelu s kabelovým pláštěm tak, aby na zalisovaných koncovkách vodičů nevznikalo žádné napětí.
• Opět nasaďte vložku zásuvky 21 do tělesa zásuvky CEE 24 a oba šrouby 22 nově utáhněte. Následně zkontrolujte správnou funkci ochranného vodiče.
• Nasaďte zásuvku CEE 24 elektronářadí do připojovacího konektoru frekvenčního měniče.

Nyní můžete připojit frekvenční měnič na zdroj energie.

Jak připojit frekvenční měnič na zdroj energie převezmete z návodu k provozu frekvenčního měniče. Poté zkontrolujte směr otáčení!

Kontrola směru otáčení

Směr otáčení brusného vřetene musí souhlasit se zobrazenou šipkou na elektronářadí.

Otáčí-li se brusné vřeteno při prvním uvedení do provozu (viz Zapnutí/vypnutí elektronářadí, strana 227) v nesprávném směru, musíte elektronářadí okamžitě opět vypnout a odpojit od zdroje energie. - Znovu uvolněte oba šrouby 22 a opět vytáhněte vložku zásuvky 21 z tělesa zásuvky CEE 24. - Uvolněte zalisované koncovky hnědého a černého vodiče z jejich zdířek. - Potom nasaďte zalisovanou koncovku černého vodiče L3 do zdířky L1 a zalisovanou koncovku hnědého vodiče L1 do zdířky L3. - Čtyři malé šrouby 23 ve vložce zásuvky 21 opět utáhněte, aby se vodiče zafixovaly. - Opět nasaďte vložku zásuvky 21 do tělesa zásuvky CEE 24 a oba šrouby 22 nově utáhněte. Následně zkontrolujte správnou funkci ochranného vodiče. Znovu připojte elektronářadí na zdroj energie.

Provoz

Uvedení do provozu

Napětí a frekvence zdroje proudu musí souhlasit s údaji na typovém štítku elektronářadí. Před používáním brusného nástroje zkontrolujte. Brusný nástroj musí být bezvadně namontován a může se volně otáčet. Proveďte zkušební běh minimálně 1 minutu bez zatížení. Nepoužívejte poškozené, nekruhové nebo vibrující brusné nástroje. Poškozené brusné nástroje mohou prasknout a způsobit zranění. Dejte spínač 1 do polohy "Vypnuto", když elektronářadí neočekávaně přeruší provoz, ačkoli je spínač v poloze "Zapnuto". Tím zabráníte nekontrolovanému znovurozběhu. Než elektronářadí znovu nastartujete, zkontrolujte napájení energií (viz "Připojení na zdroj energie", strana 226). Dříve, než připojíte frekvenční měnič na elektrickou síť, spojte vždy nejprve elektronářadí s frekvenčním měničem.

Aby se šetřila energie, zapínejte elektronářadí jen pokud jej používáte.

Zapnutí/vypnutí frekvenčního měniče

Než můžete zapnout elektronářadí, musíte nejprve uvést do provozu frekvenční měnič.

K tomu dbejte návodu k provozu frekvenčního měniče.

Zapnutí/vypnutí elektronářadí

s bezpečnostním posuvným spínačem (viz obr. J1)

Platí pro následující typy:

- 0 602 324 4. - Pro zapnutí elektronářadí posuňte spínač 1 vpřed. - Pro aretaci spínače 1 stlačte spínač 1 vpředu dolů, až zapadne. - Pro vypnutí elektronářadí spínač 1 uvolněte.

Při zaretovaném spínači 1 jej vzadu krátce stiskněte dolů a poté uvolněte.

Zapnutí/vypnutí elektronářadí

s bezpečnostním spínačem (viz obr. J2)

Platí pro následující typy:

- 0 602 301 4. - 0 602 329 5. - 0 602 304 4 0. - 0 602 331 5. - 0 602 305 4 0. - 0 602 332 5. - 0 602 306 4 3 4. - 0 602 334 5.

Pro uvedení do provozu posuňte spínač 1 dopředu a poté jej stlačte. - Pro aretaci stlačeného spínače 1 posuňte spínač 1 dále vpřed. K vypnutí elektronářadí spínač 1 uvolněte; pokud je zaretován, spínač 1 krátce stlačte, poté jej uvolněte.

Pracovní pokyny

Dříve, než provedete nastavení stroje, vyměníte díly příslušenství nebo elektronářadí odložíte, přerušte napájení energií. Toto preventivní opatření zabrání neúmyslnému spuštění elektronářadí. Pozor u zátěží do nosných stěn, viz odstavec „Upozornění ke statice". Obrobek upněte, jestliže bezpečně neleží vlastní vahou. Nezatěžujte elektronářadí natolik silně, aby se dostalo do stavu klidu. Po silném zatížení nechte elektronářadí ještě několik minut běžet naprázdno, aby se nasazovací nástroj ochladil.

Broušení lamelovými brusnými kotouči

S lamelovými brusnými kotouči (příslušenství) můžete opracovat i klenuté povrchy a profily.

Lamelové brusné kotouče mají podstatně delší životnost, menší hladinu hluku a nižší teplotu při broušení než tradiční brusné kotouče.

Elektronářadí provozujte pouze s odsáváním prachu a navíc noste ochrannou masku proti prachu.

Vysavač musí být schválen pro odsávání kamenného prachu. Firma Bosch nabízí hodně vysavačů.

Elektronářadí zapněte a posaďte je předním dílem vodící saně na obrobek. Elektronářadí posouvejte směrovým, opracovávanému materiálu přizpůsobeným posuvem.

Při dělení obzvlášť tvrdých materiálů, např. betonu s vysokým obsahem křemene, se může diamantový dělicí kotouč přehřát a tím poškodit. S diamantovým kotoučem obíhající věnec jisker na to zřetelně poukazuje.

V tom případě přerušte proces dělení a nechte běžet diamantový dělicí kotouč naprázdno s nejvyššími otáčkami, aby se ochladil.

Znatelně se zhoršující pokrok práce a obíhající věnec jisker jsou známky pro tupý diamantový dělicí kotouč. Můžete jej znovu naostřit krátkými zářezy do abrazivního materiálu, např. vápenatého pískovce.

Upozornění ke statice

Zářezy v nosných stěnách podlehnou normě DIN 1053 díl 1 nebo národnímu ustanovení.

Tyto předpisy bezpodmínečně dodržte. Před započetím práce si přizvěte na radu zodpovědného statika, architekta nebo příslušné vedení stavby.

Hrubování

Nikdy nepoužívejte dělicí kotouče k hrubování.

S úhlem nastavení od 30° do 40° získáte při hrubování nejlepší pracovní výsledek. Pohybujte elektronářadím s mírnými tlaky sem a tam. Tím nebude obrobek příliš horký, nezbarví se a nebude mít žádné rýhy.

Volba vhodného brusného papíru se řídí podle materiálu, který se má opracovávat.

Přitlačte brusný prostředek na opracovávaný materiál nebo na hadrový kotouč a díky rotaci se zapracuje do povrchu materiálu.

Pokud pracujete s více stupni leštění, které se vyznačují pokaždé jemnější zrnitostí, musíte pro každou zrnitost leštícího prostředku použít samostatný hadrový kotouč.

Mezi každým cyklem leštění pečlivě očistěte povrch opracovávaného materiálu.

Údržba a servis

Údržba a čištění

Dříve, než provedete nastavení stroje, vyměníte díly příslušenství nebo elektronářadí odložíte, vytáhněte

zástrčku ze zásuvky. Toto preventivní opatření zabrání neúmyslnému spuštění elektronářadí.

Udržujte elektronářadí a větrací otvory čisté, abyste pracovali dobře a bezpečně.

Při extrémních pracovních podmínkách používejte podle možností vždy odsávací zařízení. Často vyfukujte větrací otvory a předřaďte proudový chránič (PRCD). Při opracování kovu se může uvnitř elektronářadí usazovat vodivý prach. To může negativně ovlivnit ochrannou izolaci elektronářadí.

Pravidelně měřte počet otáček brusného vřetene při běhu naprázdno. Leží-li naměřená hodnota více než 10 % pod nebo nad udávaným počtem otáček při běhu naprázdno (viz „Technická data“), měli byste nechat elektronářadí zkontrolovat v servisu Bosch. Při příliš vysokých otáčkách naprázdno může nasazovací nástroj prasknout, při příliš nízkém počtu otáček se sníží pracovní výkon.

Výhradně používejte originální kabel! Před každým použitím elektronářadí zkontrolujte možná poškozené elektronářadí, kabel a zástrčku. Kabel a zástrčka se nesmějí opravovat, nýbrž musí být vyměněny, aby se zabránilo rizikům.

Práce údržby a opravy provádějte pouze kvalifikovaným odborným personálem. Tím bude zajištěno, že bezpečnost elektronářadí zůstane zachována.

Připojovací konektory, spojku a zástrčky od elektrické sítě odpojeného elektronářadí čistěte suchým hadříkem bez smotků a odstraňte částice prachu a nečistot.

Po prvních 150 provozních hodinách vyčistěte převodovku pomocí jemného rozpouštědla. Řiďte se upozorněními výrobce rozpouštědla k použití a likvidaci odpadu. Poté převodovku namažte speciálním převodovým tukem Bosch. Proces čištění opakujte pokaždé po 300 provozních hodinách od prvního vyčištění.

Autorizovaná servisní střediska Bosch provádějí tyto práce rychle i spolehlivě.

Je-li nutné hrazení přívodního kabelu, pak to nechte kvůli zamezení ohrožení bezpečnosti provést firmu Bosch nebo autorizovaným servisem pro elektronářadí Bosch.

Příslušenství pečlivě ukládejte a pečlivě s ním zacházejte.

Příslušenství

O kompletním programu kvalitního příslušenství se můžete informovat na internetu na www.bosch-pt.com a www.boschproductiontools.com nebo u Vašeho odborného prodejce.

Zákaznická a poradenská služba

Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a k náhradním dílům. Technické výkresy i informace k náhradním dílům naleznete na: www.bosch-pt.com

Tým poradenské služby Bosch Vám rád pomůže při otázkách k našim výrobkům a jejich příslušenství.

Slovensky 229

V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uveďte 10místné věcné číslo podle typového štítku výrobku.

Česká republika

Robert Bosch odbytová s.r.o.

stroje nebo náhradní díly online.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch.cz

Zpracování odpadu

Elektronářadí, příslušenství a obaly by měly být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Neodhazujte elektronářadí do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU o starých elektrických a elektronických zařízeních a jejím prosazení v národních zákonech musí být neupotřebitelné elektronářadí roztříděno a dodáno k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Změny vyhrazeny.

Slovensky

Bezpečnostné pokyny

Všeobecné výstražné upozornenia a bezpečnostné pokyny

POZOR Prečítajte si všetky výstražné upozornenia a bezpečnostné pokyny. Zanedbanie dodržiavania výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobiť požiar a/alebo ťažké poranenie.

Tieto výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.

Bezpečnosť na pracovisku

Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy.

Elektrická bezpečnost

Zástrčka přívodní šňůry ručního elektrického nářadí musí pasovat do použité zásuvky. Zástrčku v žádném případě nijako neměňte. S uzemněným elektrickým nářadím nepoužívejte žádné zástrčkové adaptéry. Nezměněná zástrčka a vhodné zásuvky snižují riziko úrazu elektrickým proudem.

Vyhýbejte se tělesnému kontaktu s uzemněnými povrchovými plochami, jako jsou např. trubky, topení, sporáky a chladničky. Pokud by bylo Vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem.

Chraňte elektrické nářadí před deštěm a vlhkostí. Vniknutí vody do ručního elektrického nářadí zvyšuje riziko úrazu elektrickým proudem.

Starostlivé používání ručního elektrického nářadí a manipulace s ním

Ruční elektrické nářadí nikdy nepřetěžujte. Používejte takové elektrické nářadí, které je určeno pro daný druh práce. Pomocí vhodného ručního elektrického nářadí budete pracovat lépe a bezpečněji i v uvedeném rozsahu výkonu nářadí. Nepoužívejte nikdy takové ruční elektrické nářadí, které má poškozený vypínač. Nářadí, které se už nedá zapnout nebo vypnout, je nebezpečné a je třeba ho svěřit do opravy odborníkovi. Než začnete nářadí nastavovat nebo přestavovat, vyměňovat příslušenství nebo než odložíte nářadí, vždy vytáhněte zástrčku síťové šňůry ze zásuvky. Toto preventivní opatření zabraňuje neúmyslnému spuštění ručního elektrického nářadí. Nepoužívané ruční elektrické nářadí uschovávejte tak, aby bylo mimo dosah dětí. Nedovolte používat toto nářadí osobám, které s ním nejsou důvěrně obeznámeny, nebo které si nepřečetly tyto pokyny. Ruční elektrické nářadí je nebezpečné, když ho používají nezkušené osoby. Ruční elektrické nářadí starostlivě ošetřujte. Kontrolujte, zda pohyblivé součástky bezchybně fungují, nebo zda nejsou zlomené nebo poškozené jiné součástky, které by mohly negativně ovlivňovat správné fungování ručního elektrického nářadí. Před použitím nářadí dejte poškozené součástky vyměnit. Mnoho nehod bylo způsobeno nedostatečnou údržbou elektrického nářadí.

Řezné nástroje udržujte ostré a čisté. Starostlivě ošetřované řezné nástroje s ostrými řeznými hranami mají menší tendenci k zablokování a lépe se dají vést. Používejte ruční elektrické nářadí, příslušenství, nastavovací nástroje a pod. podle těchto výstražných upozornění a bezpečnostních pokynů. Při práci zohledněte konkrétní pracovní podmínky a činnost, kterou budete vykonávat. Používání ručního elektrického nářadí na jiný účel, než na předepsané použití, může vést k nebezpečným situacím.

Servisní práce

pro větší ruční elektrické nářadí nejsou dimenzované převodovky menších ručních elektrických nářadí a mohou se rozlomit.

Další zvláštní výstražná upozornění k řezání kotoučem

o meniči frekvence si dejte poradit autorizovaným prodejcem ručního elektrického nářadí Bosch.

Toto ruční elektrické nářadí dostanete se čtyři metry dlouhou speciální šňůrou bez zástrčky. Když chcete začít nářadí používat, musíte na speciální elektrickou šňůru namontovat čtyřpólovou zástrčku CEE (zelené identifikační barvy).

Okrem toho môže byť ručné elektrické náradie navyše vybavené ochranou proti preťaženiu bežne používaným motorovým ističom. Rozsah nastavenia motorového ističa musí pokrývať menovitý prúd tohto ručného elektrického náradia (pozri Technické údaje). Motorový istič musí reagovať za kratší čas ako poistka.

Drôtená kefa: Bezpečnostné pokyny a Návod na montáž a Návod na použitie motorového ističa?

Zapnutie a vypnutie ručného elektrického náradia s posuvným vypínačom (pozri obrázok Žl)

Platí pre nasledujúce typy:

- 0 602 324 4.

Na zapnutie ručného elektrického náradia posuňte vypínač 1 šmerom dopredu. - Na zaaretovanie vypínača 1 zatlačte vypínač 1 vpredu dole, až zaskočí. - Ak chcete ručné elektrické náradie vypnúť, uvoľnite vypínač 1.

Keď je vypínač 1 zaaretovaný, potlačte ho trochu vzadu smerom dole a potom ho uvoľnite.

Používajte ručné elektrické náradie len s odsávaním prachu a okrem toho majte nasadenú aj ochrannú dýchaciu masku.

Používaný vysávač musí byť schválený na odsávanie kamenného prachu. Vhodné vysávače ponúka firma Bosch.

Zapnite ručné elektrické náradie a priložte ho prednou časťou vodiacich saní na obrobok. Miernym posuvom, ktorý zodpovedá obrábanému materiálu, posúvajte náradie k obrobku.

Ak budete rezať mimoriadne tvrdý materiál, napríklad betón s veľkým obsahom štrku, môže sa diamantový rezný kotúč prehriať a následkom toho poškodiť. Jednoznačným príznakom toho je veniec iskier, ktorý sa tvorí okolo bežiaceho diamantového rezného kotúča.

V takomto prípade prerušte rezanie a nechajte diamantový rezný kotúč bežať na krátku dobu na voľnobeh s maximálnymi otáčkami, aby vychladol.

Viditeľné spomaľovanie postupu práce a obiehajúci veniec iskier sú signálom otupenia diamantového rezného kotúča. Diamantový kotúč sa dá znova naostriť, a to krátkym rezom do abrazívneho materiálu, napríklad do pieskovca.

Pokyny k stavebnej statike

Robiť drážky do nosných stien podlieha norme DIN 1053 časť 1 alebo miestnym špecifickým zákonom ustanoveným. Tieto predpisy bezpodmienečne dodržiavajte. Pred začiatkom práce sa poraďte so zodpovedným statikom, architektom alebo s kompetentným pracovníkom stavebného dozoru.

Hrubovanie

Nikdy nepoužívajte na hrubovacie brúsenie reťazové kotúče.

Pomocou pracovného uhla 30° až 40° dosiahnete pri hrubovacom brúsení najlepšie výsledky. Pohybujte ručným elektrickým náradím miernym tlakom sem a tam. Takýmto spôsobom sa obrobok nebude príliš rozpaľovať, nezafarbí sa a nevzniknú na ňom ryhy.

Príslušenstvo skladujte a používajte starostlivo.

Bezpečnosť na pracovisku

s bezpečnostným spínačom (pozri obrázok J2)
