Type de produit	Meuleuse angulaire
Marque	Bosch
Modèle	HWS 88230 Professional
Catégorie	Outil électroportatif haute fréquence
Diamètre max du disque	125 mm
Puissance nominale	950 W
Fréquence nominale	200 Hz
Tension nominale	200 V (triphasé)
Vitesse à vide	9500 min⁻¹ (selon modèle)
Filetage de broche	M14
Poids (selon norme EPTA)	env. 2,8 kg
Poignée supplémentaire	Amortissant les vibrations
Protège-main	Inclus pour travaux avec plateau de ponçage ou brosse
Capot de protection	Pour meulage et pour tronçonnage (adapté selon usage)
Interrupteur	Coulissant ou Tricontrol avec verrouillage
Alimentation requise	Convertisseur de fréquence pour courant triphasé haute fréquence
Utilisations	Meulage, tronçonnage, ponçage, brossage du métal et de la pierre (à sec)
Entretien	Nettoyer régulièrement les ouïes de ventilation ; contrôler la vitesse à vide
Accessoires inclus	Clé à fourche, protège-main, poignée supplémentaire
Réparabilité	Pièces détachées disponibles ; service après-vente Bosch

FOIRE AUX QUESTIONS - HWS 88230 Professional BOSCH

Comment monter le capot de protection sur la meuleuse Bosch HWS 88230 ?

Introduisez le capot de protection avec la came de codage dans la rainure sur le collet de broche. Adaptez sa position puis bloquez la vis de blocage avec un couple de 10 Nm minimum.

Quels types de disques puis-je utiliser avec cette meuleuse ?

Vous pouvez utiliser des disques à meuler, à tronçonner, des plateaux de ponçage en caoutchouc, des brosses métalliques et des disques à lamelles, sous réserve de respecter les dimensions : diamètre max. 125 mm, alésage adapté au flasque.

Comment changer le disque de meulage ?

Débranchez l'outil. Bloquez la broche avec la clé à fourche, dévissez l'écrou de serrage, remplacez le disque, puis revissez l'écrou fermement. Vérifiez que le disque tourne librement avant utilisation.

Comment utiliser la poignée supplémentaire amortissant les vibrations ?

Vissez la poignée supplémentaire à gauche ou à droite du carter d'engrenage selon votre préférence. Ne pas modifier la poignée et ne pas l'utiliser si elle est endommagée.

Pourquoi mon outil ne démarre-t-il pas ?

Vérifiez que le convertisseur de fréquence est branché et allumé. Assurez-vous que l'interrupteur Marche/Arrêt n'est pas bloqué (appuyez brièvement sur la partie arrière pour le débloquer). Si le problème persiste, consultez le service après-vente.

Comment installer la fiche CEE spécifique ?

Coupez la gaine du câble spécial, insérez les conducteurs (L1 marron, L2 bleu, L3 noir, vert-jaune) dans les douilles correspondantes de la fiche CEE, serrez les vis, puis revissez les deux vis du boîtier. Vérifiez le sens de rotation au démarrage.

Cette meuleuse peut-elle couper du carrelage ou de la pierre ?

Oui, pour le tronçonnage de la pierre, utilisez un disque diamanté et un capot d'aspiration spécifique. Portez un masque anti-poussières et assurez une aspiration suffisante.

Comment entretenir la meuleuse ?

Nettoyez régulièrement les ouïes de ventilation avec de l'air comprimé. Mesurez la vitesse à vide avec un tachymètre ; si elle s'écarte de plus de 10 % de la valeur nominale, faites contrôler l'outil en service après-vente.

Quelle est la puissance de la HWS 88230 Professional ?

La puissance nominale varie selon les modèles, généralement 950 W pour les versions haute fréquence. Vérifiez la plaque signalétique de votre appareil.

Où trouver des pièces détachées pour cette meuleuse ?

Les pièces détachées telles que capots, poignées, écrous et disques sont disponibles auprès des revendeurs agréés Bosch et du service après-vente.

MODE D'EMPLOI HWS 88230 Professional BOSCH

Avertissements de sécurité

Avertissements de sécurité généraux pour l'outil

AVERTISSEMENT : Lire tous les avertissements de sécurité et toutes les instructions.

Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme « outil » dans les avertissements fait référence à tout outil électrique alimenté par le secteur (avec cordon d'alimentation) ou tout outil fonctionnant sur batterie (sans cordon d'alimentation).

Sécurité de la zone de travail

Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents. Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. Maintenir les enfants et les personnes présents à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

Sécurité électrique

Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique. Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique. Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Les cordons endommagés ou emmêlés augmentent le risque de choc électrique.

Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique. Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique.

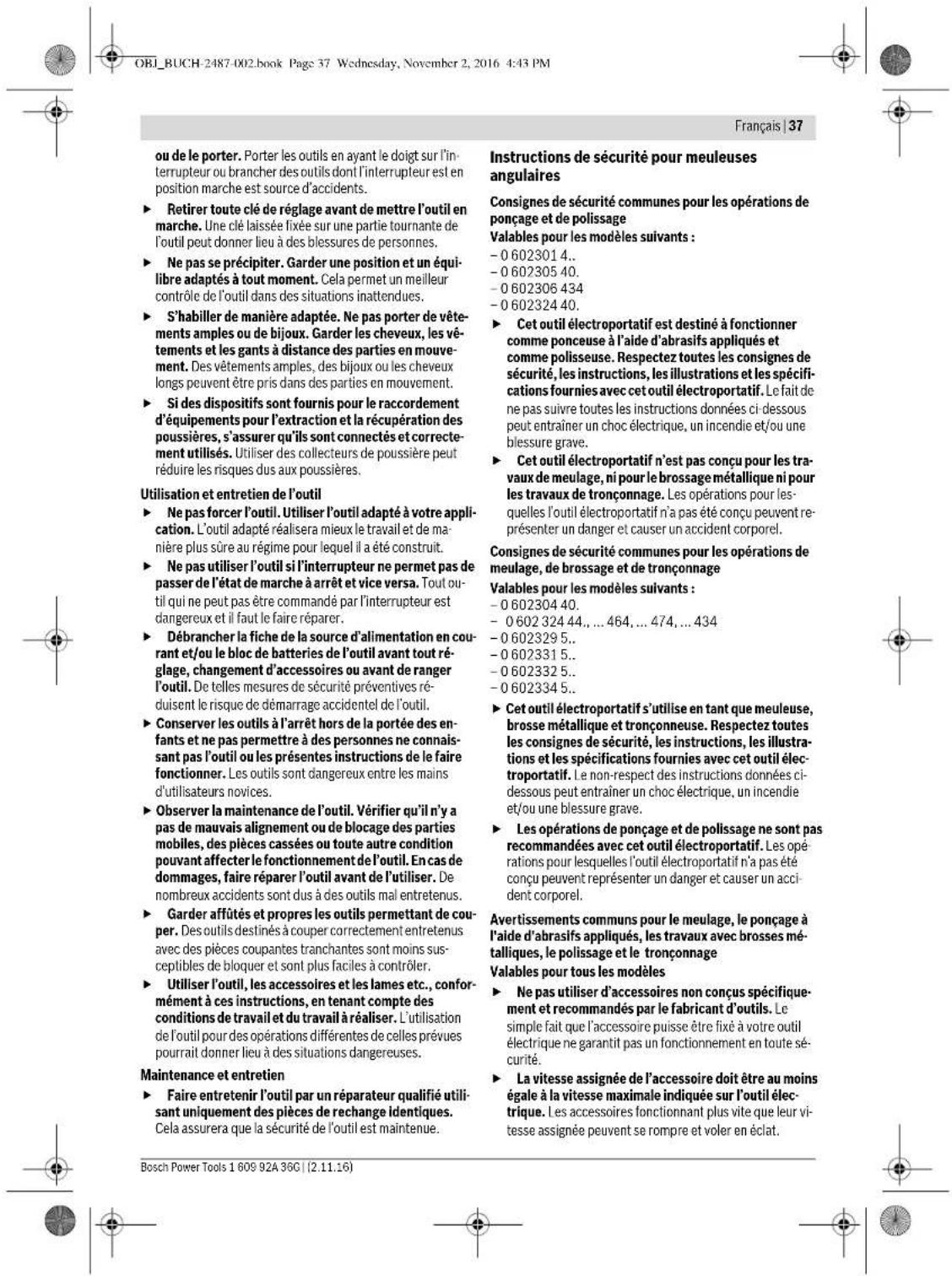

Sécurité des personnes

Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans l'utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes. Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures des personnes. Éviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser

Le diamètre extérieur et l'épaisseur de votre accessoire doivent se situer dans le cadre des caractéristiques de capacité de votre outil électrique. Les accessoires dimensionnés de façon incorrecte ne peuvent pas être protégés ou contrôlés de manière appropriée. Le montage fileté des accessoires doit être adapté au filetage de l'arbre de la meuleuse. Pour les accessoires montés avec des flasques, l'alésage central de l'accessoire doit s'adapter correctement au diamètre du flasque. Les accessoires qui ne correspondent pas aux éléments de montage de l'outil électrique seront en déséquilibre, vibreront de manière excessive et pourraient provoquer une perte de contrôle. Ne pas utiliser d'accessoire endommagé. Avant chaque utilisation, examiner les accessoires comme les meules abrasives pour détecter la présence éventuelle de copeaux et fissures, les patins d'appui pour détecter des traces éventuelles de fissures, de déchirure ou d'usure excessive, ainsi que les brosses métalliques pour détecter des fils desserrés ou fissurés. Si l'outil électrique ou l'accessoire a subi une chute, examiner les dommages éventuels ou installer un accessoire non endommagé. Après examen et installation d'un accessoire, placez-vous ainsi que les personnes présentes à distance du plan de l'accessoire rotatif et faites marcher l'outil électrique à vitesse maximale à vide pendant 1 min. Les accessoires endommagés seront normalement détruits pendant cette période d'essai. ▸ Porter un équipement de protection individuelle. En fonction de l'application, utiliser un écran facial, des lunettes de sécurité ou des verres de sécurité. Le cas échéant, utiliser un masque antipoussières, des protections auditives, des gants et un tablier capables d'arrêter les petits fragments abrasifs ou des pièces à usiner. La protection oculaire doit être capable d'arrêter les débris volants produits par les diverses opérations. Le masque antipoussières ou le respirateur doit être capable de filtrer les particules produites par vos travaux. L'exposition prolongée aux bruits de forte intensité peut provoquer une perte de l'audition. ▸ Maintenir les personnes présentes à une distance de sécurité par rapport à la zone de travail. Toute personne entrant dans la zone de travail doit porter un équipement de protection individuelle. Des fragments de pièce à usiner ou d'un accessoire cassé peuvent être projetés et provoquer des blessures en dehors de la zone immédiate d'opération. - Tenir l'outil électrique par les surfaces de préhension isolantes, pendant les opérations au cours desquelles l'accessoire coupant peut être en contact avec des conducteurs cachés ou avec son propre câble. Le contact de l'accessoire coupant avec un fil « sous tension » peut mettre « sous tension » les parties métalliques exposées de l'outil électrique et provoquer un choc électrique sur l'opérateur. ▸ Placer le câble éloigné de l'accessoire en rotation. Si vous perdez le contrôle, le câble peut être coupé ou subir un accroc et votre main ou votre bras peut être tiré dans l'accessoire en rotation.

Ne jamais reposer l'outil électrique avant que l'accessoire n'ait atteint un arrêt complet. L'accessoire en rotation peut agripper la surface et arracher l'outil électrique hors de votre contrôle. Ne pas faire fonctionner l'outil électrique en le portant sur le côté. Un contact accidentel avec l'accessoire en rotation pourrait accrocher vos vêtements et attirer l'accessoire sur vous. Nettoyer régulièrement les orifices d'aération de l'outil électrique. Le ventilateur du moteur attirera la poussière à l'intérieur du boîtier et une accumulation excessive de poudre de métal peut provoquer des dangers électriques. Ne pas faire fonctionner l'outil électrique à proximité de matériaux inflammables. Des étincelles pourraient enflammer ces matériaux. Ne pas utiliser d'accessoires qui nécessitent des réfrigérants fluides. L'utilisation d'eau ou d'autres réfrigérants fluides peut aboutir à une électrocution ou un choc électrique.

Rebonds et mises en garde correspondantes

Le rebond est une réaction soudaine au pincement ou à l'accrochage d'une meule rotative, d'un patin d'appui, d'une brosse ou de tout autre accessoire. Le pincement ou l'accrochage provoque un blocage rapide de l'accessoire en rotation qui, à son tour, contraint l'outil électrique hors de contrôle dans le sens opposé à la rotation de l'accessoire au point du grippage. Par exemple, si une meule abrasive est accrochée ou pincée par la pièce à usiner, le bord de la meule qui entre dans le point de pincement peut creuser la surface du matériau, provoquant des sauts ou l'expulsion de la meule. La meule peut sauter en direction de l'opérateur ou encore en s'en éloignant, selon le sens du mouvement de la meule au point de pincement. Les meules abrasives peuvent également se rompre dans ces conditions. Le rebond résulte d'un mauvais usage de l'outil et/ou de procédures ou de conditions de fonctionnement incorrectes et peut être évité en prenant les précautions appropriées spécifiées ci-dessous. Maintenir solidement l'outil et positionner le corps et le bras de manière à pouvoir résister aux forces de rebond. Toujours utiliser la poignée auxiliaire, le cas échéant, pour contrôler au maximum les rebonds ou les réactions de couple au moment du démarrage. L'opérateur est en mesure de contrôler les réactions de couple ou les forces de rebond, si des précautions appropriées ont été prises. Ne jamais placer votre main à proximité de l'accessoire en rotation. L'accessoire peut effectuer un rebond sur votre main. Ne pas vous placer dans la zone où l'outil électrique se déplacera en cas de rebond. Le rebond pousse l'outil dans le sens opposé au mouvement de la meule au point d'accrochage. Être particulièrement prudent lors d'opérations sur des coins, des arêtes vives, etc. Éviter que l'accessoire ne rebondisse et ne s'accroche. Les coins, les arêtes

vives ou les rebondissements ont tendance à accrocher l'accessoire en rotation et à provoquer une perte de contrôle ou un rebond.

• Ne pas fixer de chaîne coupante, de lame de sculpture sur bois ni de lame de scie dentée. De telles lames provoquent des rebonds fréquents et des pertes de contrôle. Mises en garde de sécurité spécifiques aux opérations de meulage et de tronçonnage abrasif : utiliser uniquement des types de meules recommandés pour votre outil électrique et le protecteur spécifique conçu pour la meule choisie. Les meules pour lesquelles l'outil électrique n'a pas été conçu ne peuvent pas être protégées de façon satisfaisante et sont dangereuses. La surface de meulage des meules à moyeu déporté doit être montée sous le plan de la lèvre du protecteur. Une meule montée de manière incorrecte qui dépasse du plan de la lèvre du protecteur ne peut pas être protégée de manière appropriée. Le protecteur doit être solidement fixé à l'outil électrique et placé en vue d'une sécurité maximale, de sorte que l'opérateur soit exposé le moins possible à la meule. Le protecteur permet de protéger l'opérateur des fragments de meule cassée, d'un contact accidentel avec la meule et d'étincelles susceptibles d'enflammer les vêtements. Les meules doivent être utilisées uniquement pour les applications correspondantes. Par exemple : ne pas meuler avec le côté de la meule à tronçonner. Les meules à tronçonner abrasives sont destinées au meulage périphérique ; l'application de forces latérales à ces meules peut les briser en éclats. Toujours utiliser des flasques de meule non endommagés, de taille et de forme correctes pour la meule que vous avez choisie. Des flasques de meule appropriés supportent la meule, réduisant ainsi la possibilité de rupture de la meule. Les flasques pour les meules à tronçonner peuvent être différents des autres flasques de meule. Ne pas utiliser de meules usées d'outils électriques plus grands. La meule destinée à un outil électrique plus grand n'est pas appropriée pour la vitesse plus élevée d'un outil plus petit et elle peut éclater.

Mises en garde de sécurité additionnelles spécifiques aux opérations de tronçonnage abrasif

• Ne pas « coincer » la meule à tronçonner ou ne pas appliquer une pression excessive. Ne pas tenter d'exécuter une profondeur de coupe excessive. Une contrainte excessive de la meule augmente la charge et la probabilité de torsion ou de blocage de la meule dans la coupe et la possibilité de rebond ou de rupture de la meule. Ne pas vous placer dans l'alignement de la meule en rotation ni derrière celle-ci. Lorsque la meule, au point de fonctionnement, s'éloigne de votre corps, le rebond éventuel peut propulser la meule en rotation et l'outil électrique directement sur vous. Lorsque la meule se bloque ou lorsque la coupe est interrompue pour une raison quelconque, mettre l'outil électrique hors tension et tenir l'outil électrique immo

jusqu'à ce que la meule soit à l'arrêt complet. Ne jamais tenter d'élever le disque à tronçonner de la coupe tandis que la meule est en mouvement, sinon un rebond peut se produire. Rechercher et prendre des mesures correctives afin d'empêcher que la meule ne se grippe.

Ne pas démarrer de nouveau le travail directement sur la pièce. Laissez le disque atteindre sa vitesse maximale et entrez en contact avec la pièce prudemment. Le disque peut s'accrocher, se soulever brusquement ou avoir un mouvement arrière si l'appareil est redémarré en charge. Prévoir un support de panneaux ou de toute pièce à usiner surdimensionné pour réduire le risque de pincement et de rebond de la meule. Les grandes pièces à usiner ont tendance à fléchir sous leur propre poids. Les supports doivent être placés sous la pièce à usiner près de la ligne de coupe et près du bord de la pièce des deux côtés de la meule. Soyez particulièrement prudent lorsque vous faites une « coupe en retrait » dans des parois existantes ou dans d'autres zones sans visibilité. La meule saillante peut couper des tuyaux de gaz ou d'eau, des câblages électriques ou des objets, ce qui peut entraîner des rebonds.

Mises en garde de sécurité spécifiques aux opérations de ponçage

Ne pas utiliser de papier abrasif trop surdimensionné pour les disques de ponçage. Suivre les recommandations des fabricants lors du besoin de papier abrasif. Un papier abrasif plus grand s'étendant au-delà du patin de ponçage présente un danger de lacération et peut provoquer un accrochage, une déchirure du disque ou un rebond.

Mises en garde de sécurité spécifiques aux opérations de lustrage

Ne permettre à aucune partie lâche du bonnet de lustrage ou de ses fils de fixation de tourner librement. Cacher ou tailler tous les fils de fixation lâches. Les fils de fixation lâches et en rotation peuvent s'enchevêtrer sur vos doigts ou s'accrocher sur la pièce à usiner.

Mises en garde de sécurité spécifiques aux opérations de brossage métallique

Garder à l'esprit que des brins métalliques sont rejetés par la brosse même au cours d'une opération ordinaire. Ne pas soumettre à une trop grande contrainte les fils métalliques en appliquant une charge excessive à la brosse. Les brins métalliques peuvent aisément pénétrer dans des vêtements légers et/ou la peau. Si l'utilisation d'un protecteur est recommandée pour le brossage métallique, ne permettre aucune gêne du touret ou de la brosse métallique au protecteur. Le touret ou la brosse métallique peut se dilater en diamètre en raison de la charge de travail et des forces centrifuges.

Avertissements supplémentaires

Portez toujours des lunettes de protection.

Utiliser des détecteurs appropriés afin de déceler des conduites cachées ou consulter les entreprises d'approvisionnement locales. Un contact avec des lignes électriques peut provoquer un incendie ou un choc électrique. Un endommagement d'une conduite de gaz peut provoquer une explosion. La perforation d'une conduite d'eau provoque des dégâts matériels et peut provoquer un choc électrique. Déverrouiller l'interrupteur Marche/Arrêt et le mettre dans la position d'arrêt, si l'alimentation en courant est interrompue, par ex. par une panne de courant ou quand la fiche du secteur est débranchée. Ceci permet d'éviter un redémarrage inopiné. Ne touchez pas les disques à meuler et à tronçonner avant qu'ils ne se soient complètement refroidis. Les disques peuvent chauffer énormément durant le travail. Toujours bien tenir l'outil électroportatif des deux mains et veiller à toujours garder une position de travail stable. Avec les deux mains, l'outil électroportatif est guidé de manière plus sûre. Bloquer la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage appropriés ou dans un étau est fixée de manière plus sûre que tenue dans les mains. Brancher l'outil électroportatif sur le réseau de courant électrique correctement relié à la terre. La prise de courant ainsi que la rallonge électrique doivent être munies d'un conducteur de protection en bon état.

Consignes de sécurité pour l'alimentation électrique d'outils haute fréquence

Respecter scrupuleusement les instructions de sécurité ainsi que les indications d'utilisation du convertisseur de fréquence. Pour des informations plus précises, s'adresser au fabricant du convertisseur de fréquence. Le convertisseur de fréquence doit être protégé par un système de protection contre les courants de fuite, si vous pouvez l'utiliser dans un environnement qui exige une protection spéciale pour les personnes. Une protection spéciale pour personnes est exactement nécessaire lors de travaux dans des endroits humides ou sur des matériaux qui risquent de générer des poussières conductrices. Le fait de renoncer à utiliser un dispositif de protection contre les courants de fuite peut provoquer un choc électrique, des risques d'incendie ou de graves blessures. Seules des personnes qualifiées sont autorisées à installer le système de protection contre les courants de fuite sur le réseau d'alimentation en courant. Ce n'est que de cette manière que l'on peut garantir un parfait fonctionnement. La tension de sortie et la fréquence du convertisseur de fréquence doivent correspondre aux indications se

trouvant sur la plaque signalétique de l'outil électroportatif haute fréquence.

L'outil électroportatif ne doit être mis en fonctionnement qu'avec une fiche appropriée. La fiche CEE doit pouvoir supporter le courant nominal nécessaire à l'outil électroportatif (voir « Caractéristiques techniques »). Seule une personne qualifiée ayant reçu une formation spécifique aux montages d'outils haute fréquence est autorisée à monter la fiche et à effectuer le raccordement à l'alimentation électrique. N'utilisez que des câbles d'origine ! Avant chaque utilisation, assurez-vous que l'outil électroportatif, les câbles et les fiches ne sont en aucun cas endommagés. Ne pas réparer mais plutôt remplacer les câbles et les fiches afin de prévenir tout danger.

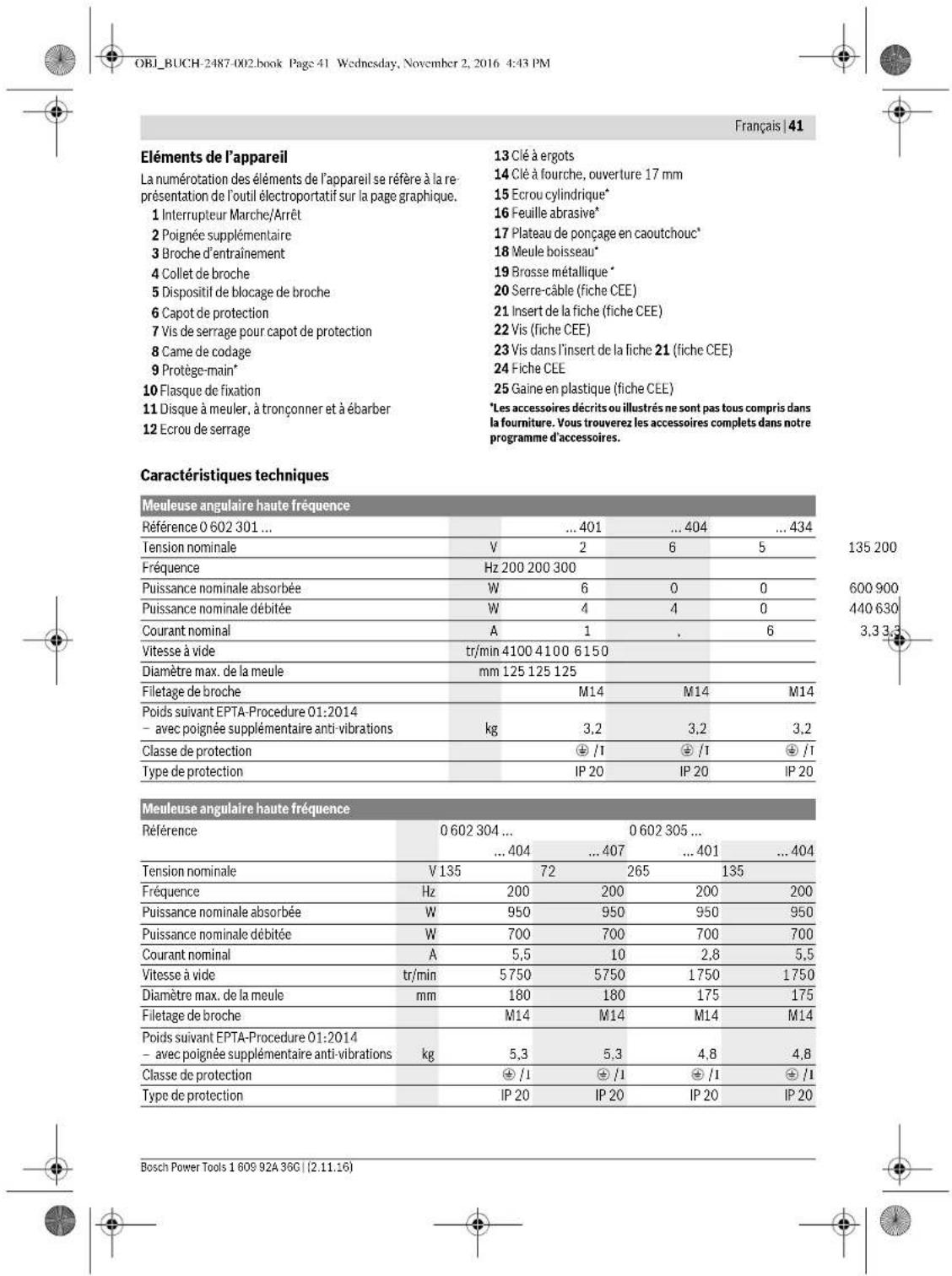

Description et performances du produit

Il est impératif de lire toutes les consignes de sécurité et toutes les instructions. Le non-respect des avertissements et instructions indiqués ci-après peut conduire à une électrocution, un incendie et/ou de graves blessures.

Dépliez le volet sur lequel l'appareil est représenté de manière graphique. Laissez le volet déplié pendant la lecture de la présente notice d'utilisation.

Utilisation conforme

Valables pour les modèles suivants :

-06023014.. -060230540 -0602306434 -060232440.

L'outil électroportatif est conçu pour le ponçage et le polissage à sec de métaux et de vernis sans utilisation d'eau.

Valables pour les modèles suivants :

-060230440 -060232444,..464,..474,..434 -06023295.. -06023315.. -06023325.. -06023345.

L'outil électroportatif est conçu pour le tronçonnage, le dégrossissage et le brossage du métal et de la pierre sans utilisation d'eau.

Pour le tronçonnage avec des abrasifs agglomérés, utilisez un capot de protection spécifique au tronçonnage.

Pour le tronçonnage de pierres, veillez à assurer une aspiration suffisante de poussières.

Valables pour tous les modèles

N'utilisez que les capots de protection et écrous de serrage fournis avec ou autorisés pour être utilisés avec cet appareil.

Instructions pour l'alimentation en énergie

L'outil électroportatif fait partie d'un système haute fréquence et nécessite un courant triphasé dont la fréquence doit être conforme aux indications mentionnées sur la plaque signalétique.

Afin d'atteindre cette fréquence, l'outil électroportatif doit être raccordé à un convertisseur de fréquence (voir « Raccordement au système d'alimentation en énergie », page 48).

Niveau sonore et vibrations

Valeurs d'émissions sonores déterminées selon la norme EN 60745-2-3.

	0 602 301 40.	0 602 301 434	0 602 304 40.	0 602 305 40.
Les mesures réelles (A) des niveaux so-nores de l'apparéil sontNiveau de pression acoustique	dB(A)	72	82	79
Niveau d'intensité acoustique	dB(A)	83	93	90
Incertitude K	dB	3	3	3
Portez une protection acoustique!
Valeurs totales des vibrations a, (sommevectorielle des trois axes directionnels) etincertitude K relevées conformément à lanorme EN 60745-2-3.Travaux de meulage (ébarbage):
a1	m/s2	-	5,3	5
K	m/s2	-	2	2
Travaux de polissage:
a1	m/s2	3	3	-
K	m/s2	1,5	1,5	-
Travaux de ponçage avec feuilleabrasive:
a1	m/s2	3	3	-
K	m/s2	1,5	1,5	-

	0 602 306 434	0 602 324 40.	0 602 324 44.
			0 602 324 464
			0 602 324 474
			0 602 324 434
Les mesures réelles (A) des niveaux sonores de l'appareil sont
Niveau de pression acoustique	dB(A)	82	77
Niveau d'intensité acoustique	dB(A)	93	88
Incertitude K	dB	3	3
Portez une protection acoustique!
Valeurs totales des vibrations a1 (somme vectorielle des trois axes directionnels) et incertitude K reliées conformément à la norme EN 60745-2-3.
Travaux de meulage (ébarbage):
a1	m/s2	-	-
K	m/s2	-	-
Travaux de polissage:
a1	m/s2	< 2,5	4
K	m/s2	1,5	1,5
Travaux de ponçage avec feuille abrasive:
a1	m/s2	< 2,5	4
K	m/s2	1,5	1,5

	0 602 329 50.		0 602 329 5340 602 329 511	0 602 331 5..	0 602 332 5..
Les mesures réelles (A) des niveaux so-nores de l'appareil sont
Niveau de pression acoustique	dB(A)	85	87	86	86
Niveau d'intensité acoustique	dB(A)	96	98	97	97
Incertitude K	dB	3	3	3	3
Portez une protection acoustique!
Valeurs totales des vibrations a, (somme vectorielle des trois axes directionnels) et incertitude K relevantes conformément à la norme EN 60745-2-3.
Travaux de meulage (ébarbage):
a1	m/s2	7	7	7	7
K	m/s2	1,5	1,5	1,5	1,5
Travaux de polissage:
a1	m/s2	-	-	-	-
K	m/s2	-	-	-	-
Travaux de ponçage avec feuille abrasive:
a1	m/s2	-	-	-	-
K	m/s2	-	-	-	-

		0 602 334 50.	0 602 334 534
Les mesures réelles (A) des niveaux sonores de l'appareil sont
Niveau de pression acoustique	dB(A)	86	86
Niveau d'intensité acoustique	dB(A)	97	97
Incertitude K	dB	3	3
Portez une protection acoustique!
Valeurs totalles des vibrations a1 (somme vectorielle des trois axes directionnels) et incertitude K reliées conformément à la norme EN 60745-2-3.
Travaux de meulage (ébarbage):
a1	m/s2	7	7
K	m/s2	3	3
Travaux de polissage:
a1	m/s2	-	-
K	m/s2	-	-
Travaux de ponçage avec feuille abrasive:
a1	m/s2	-	-
K	m/s2	-	-

Le niveau d'oscillation indiqué dans ces instructions d'utilisation a été mesuré conformément à la norme EN 60745 et peut être utilisé pour une comparaison d'outils électroportatifs. Il est également approprié pour une estimation préliminaire de la charge vibratoire.

Le niveau d'oscillation correspond aux utilisations principales de l'outil électroportatif. Si l'outil électrique est néanmoins utilisé pour d'autres applications, avec différents accessoires ou d'autres outils de travail, ou s'il est mal entretenu, le niveau d'oscillation peut être différent. Ceci peut augmenter considérablement la charge vibratoire pendant toute la durée de travail.

Pour une estimation précise de la charge vibratoire, il est recommandé de prendre aussi en considération les périodes pendant lesquelles l'appareil est éteint ou en fonctionnement,

mais pas juste utilisé. Ceci peut réduire considérablement la charge vibratoire pendant toute la durée de travail. Déterminez des mesures de protection supplémentaires pour protéger l'utilisateur des effets des vibrations, telles que par exemple : entretien de l'outil électrique et des outils de travail, maintenir les mains chaudes, organisation des opérations de travail.

Déclaration de conformité

Nous déclarons sous notre propre responsabilité que le produit décrit dans « Caractéristiques techniques » est en conformité avec toutes les dispositions des directives 2011/65/UE, 2014/30/UE, 2006/42/CE et leurs modifications ainsi qu'avec les normes suivantes : EN 60745-1, EN 60745-2-3, EN 50581.

Dossier technique (2006/42/CE) auprès de :

Robert Bosch Power Tools GmbH, PT/ECS,

70538 Stuttgart, ALLEMAGNE

Henk Becker

Montage des capots de protection

Indications générales

Coupez l'alimentation électrique avant d'effectuer des réglages sur l'appareil, de changer les accessoires ou de ranger l'outil électroportatif. De telles mesures de sécurité préventives réduisent le risque d'un démarrage accidentel de l'outil électroportatif.

Remarque : Si la meule se cassait pendant l'utilisation ou si les dispositifs de fixation sur le capot de protection/l'outil électroportatif étaient endommagés, l'outil électroportatif doit être immédiatement envoyé à un service après-vente. Pour les adresses, voir le chapitre « Service après-vente et assistance ».

Orientez les capots de protection de telle sorte que les projections d'étincelles en direction de l'utilisateur puissent être évitées.

Remarque : Les cames de codage se trouvant sur les capots de protection assurent que seul un capot de protection approprié à l'outil électroportatif puisse être monté.

Capot de protection pour le meulage (voir figure A)

Valable pour les modèles suivants :

- 0 602 304 40.

- 0 602 329 5..

- 0 602 324 43 4

- 0 602 331 5..

-060232444.

-06023325..

-0602324464

-06023345..

-0602324474

• Introduisez le capot de protection 6 avec la clé de codage 8 dans la rainure de codage se trouvant sur le collet de broche 4 jusqu'à ce que l'épaulement du capot de protection repose sur le flasque de l'outil électroportatif.
• Adaptez la position du capot de protection aux exigences des travaux à effectuer.
• Pour bloquer le capot de protection, serrez la vis de blocage 7 avec un couple de 10 Nm minimum.

Capot de protection pour le tronçonnage

Valables pour les modèles suivants :

-060230440.

-06023295..

1609 92A 36G|(2.11.16) Bosch Power Tools

Lors du tronçonnage avec des abrasifs liés, toujours utiliser un capot de protection pour le tronçonnage.

Pour le tronçonnage de pierres, utilisez toujours un capot d'aspiration spécifique au tronçonnage avec glissière de guidage (accessoire).

Les capots de protection destinés au tronçonnage sont montés de façon analogue aux capots standards (voir figure A).

Poignée supplémentaire

amortissant les vibrations

(voir figure B)

Vibration

La poignée supplémentaire

amortissant les vibrations assure une réduction des vibrations et, en conséquence, un travail plus confortable en toute sécurité.

N'utilisez l'outil électroportatif qu'avec la poignée supplémentaire 2.

• En fonction du mode de travail, vissez la poignée supplémentaire 2 du côté droit ou gauche du carter d'engrenage. N'effectuez aucune modification sur la poignée supplémentaire. Ne continuez pas à travailler avec une poignée supplémentaire endommagée.

Protège-main (voir figure C)

Valables pour les modèles suivants :

Lors de travaux avec le plateau de ponçage en caoutchouc 17 ou la brosse boisseau/la brosse circulaire/le plateau à lamelles, montez toujours le protège-main 9. Montez le protège-main 9 avec la poignée supplémentaire 2.

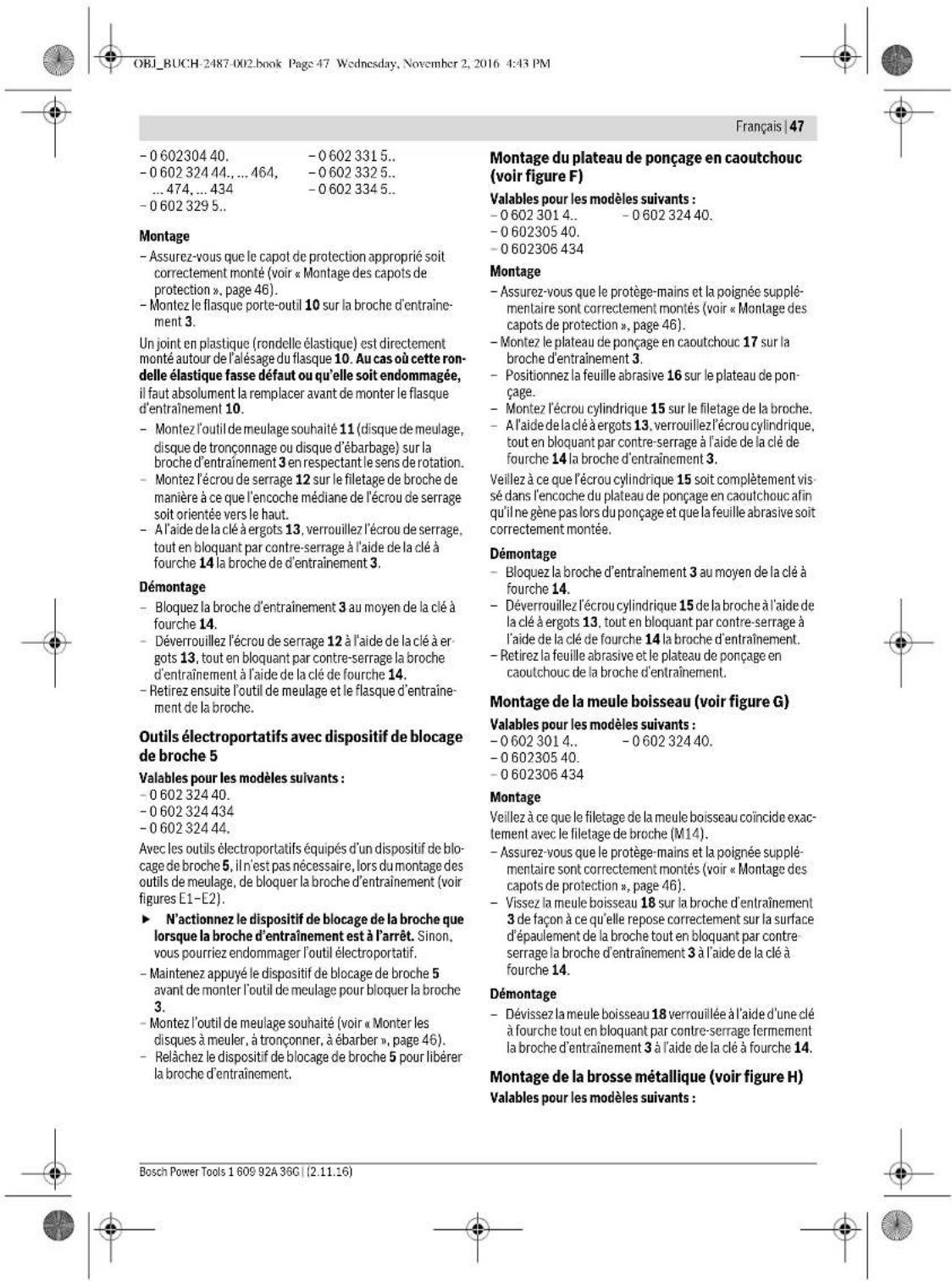

Montage des outils de meulage

Indications générales

Coupez l'alimentation électrique avant d'effectuer des réglages sur l'appareil, de changer les accessoires ou de ranger l'outil électroportatif. De telles mesures de sécurité préventives réduisent le risque d'un démarrage accidentel de l'outil électroportatif. Veillez aux dimensions des outils de meulage. L'alésage du disque doit correspondre au flasque de fixation. N'utilisez pas d'adaptateur ni de raccord de réduction. - Nettoyez la broche d'entraînement 3 ainsi que toutes les pièces à monter. Après avoir monté le disque à meuler et avant de mettre l'appareil en fonctionnement, contrôlez si l'outil est correctement monté et s'il peut tourner librement. Assurez-vous que le disque à meuler ne frôle pas le capot de protection ni d'autres éléments.

Monter les disques à meuler, à tronçonner, à

ébarber (voir figures D1 - D2)

Valables pour les modèles suivants :

Montage

Vérifiez que le filetage de la brosse métallique coïncide exactement avec le filetage de la broche (M14).

Assurez-vous que le protège-mains et la poignée supplémentaire sont correctement montés (voir « Montage des capots de protection » page 46). Vissez la brosse métallique souhaitée 19 (brosse boisqué ou brosse circulaire) sur la broche d'entraînement 3 de façon à ce qu'elle repose correctement sur la surface d'épaulement de la broche, tout en bloquant fermement par contre-serrage la broche d'entraînement à l'aide de la clé à fourche 14.

Démontage

• Dévissez la brosse métallique 19 verrouillée à l'aide d'une clé à fourche, tout en bloquant fermement par contre-serrage la broche d'entraînement 3 à l'aide de la clé à fourche 14.

Aspiration de poussières/de copeaux

Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la santé. Entrer en contact ou aspirer les poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires auprès de l'utilisateur ou de personnes se trouvant à proximité. Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées comme cancérigènes, surtout en association avec des additifs pour le traitement du bois (chromate, lasure). Les matériaux contenant de l'amiante ne doivent être travaillés que par des personnes qualifiées. Si possible, utilisez un dispositif d'aspiration des poussières approprié au matériau. Veillez à bien aérer la zone de travail. Il est recommandé de porter un masque respiratoire avec un niveau de filtration de classe P2. Respectez les règlements spécifiques aux matériaux à traiter en vigueur dans votre pays.

Évitez toute accumulation de poussières à l'emplacement de travail. Les poussières peuvent facilement s'enflammer.

Raccordement au système d'alimentation en énergie

Pour le fonctionnement des outils électroportatifs, il est nécessaire d'utiliser un convertisseur de fréquence qui produit un courant triphasé d'une fréquence conforme aux indications de la plaque signalétique.

Il existe des convertisseurs de fréquence avec des fréquences, tensions secondaires et puissances nominales différentes. Le besoin du convertisseur de fréquence dépend des outils électroportatifs que l'on souhaite brancher dessus. Pour choisir le convertisseur de fréquence, renseignez-vous auprès de votre revendeur spécialisé Bosch.

L'outil électroportatif est fourni avec un câble spécial d'une longueur de quatre mètres, sans fiche. Pour utiliser le câble spécial, une fiche CEE à quatre pôles (couleur de repérage verte) est nécessaire.

Pour protéger l'outil électroportatif d'une surcharge, il est également possible de l'équiper d'un disjoncteur de protection du moteur disponible dans le commerce. La plage de réglage de ce disjoncteur de protection du moteur doit couvrir le courant nominal de l'outil électroportatif (voir

« Caractéristiques techniques »). Le disjoncteur de protection du moteur doit réagir en moins d'une seconde. Respectez à cet effet les consignes de sécurité ainsi que les instructions d'assemblage se trouvant dans les instructions d'utilisation du disjoncteur de protection du moteur !

Montage de la fiche CEE (voir figures I1 - I2)

• Desserrez les deux vis 22 et retirez l'insert 21 du boîtier de la fiche CEE 24.
• Coupez la gaine en plastique 25 en fonction du diamètre du câble spécifique sur l'outil électroportatif et faites glisser le boîtier de la fiche CEE par-dessus le câble spécifique.
• Faites passer les quatre conducteurs à travers le serre-câble 20.
• Desserrez les quatre petites vis 23 se trouvant dans l'insert de la fiche 21 et insérez

la bague d'extrémité du conducteur marron L1 dans la douille de contact L1.

la bague d'extrémité du conducteur bleu L2 dans la douille de contact L2.

la bague d'extrémité du conducteur noir L3 dans la douille de contact L3.

et la bague d'extrémité du conducteur vert-jaune dans la douille de contact

• Resserrez les quatre petites vis 23 dans l'insert de la fiche 21 pour fixer les quatre conducteurs.
• Resserrez ensuite le serre-câble 20 autour du câble complet avec la gaine de câble, de sorte que les bagues d'extrémité ne soient soumises à aucune traction.
• Réintroduisez l'insert de la fiche 21 dans le carter de la fiche CEE 24 et resserrez les deux vis 22.
• Contrôlez ensuite le bon fonctionnement du conducteur de protection.
• Enfoncez la fiche CEE 24 de l'outil électroportatif dans la douille de connexion du convertisseur de fréquence.

Vous pouvez alors connecter le convertisseur de fréquence à l'alimentation en énergie.

Consultez les instructions d'utilisation du convertisseur de fréquence pour connecter le convertisseur de fréquence à l'alimentation en énergie.

Vérifiez ensuite le sens de rotation !

Contrôle du sens de rotation

Le sens de rotation de la broche de ponçage doit correspondre à la flèche se trouvant sur l'outil électroportatif.

Si, pendant la première mise en service (voir « Mise en marche/Arrêt de l'outil électroportatif », page 49), la broche d'entraînement tourne dans le mauvais sens, vous devez immédiatement arrêter l'outil électroportatif et le déconnecter de l'alimentation en énergie.

immédiatement arrêter l'outil électroportatif et le déconnecter de l'alimentation en énergie.

• Desserrez à nouveau les deux vis 22 et retirez l'insert 21 du boîtier de la fiche CEF 24. Sortez les bagues d'extrémité des conducteurs marron et noir de leurs douilles de contact.
• Enforcé la bague d'extrémité du conducteur noir L3 dans la douille de contact L1 et la bague d'extrémité du conducteur marron L1 dans la douille de contact L3.
• Resserrez les petites vis 23 dans l'insert de la fiche 21 pour fixer les conducteurs.
• Réintroduisez l'insert de la fiche 21 dans le carter de la fiche CEE 24 et resserrez les deux vis 22.
• Contrôlez ensuite le bon fonctionnement du conducteur de protection.
• Rebranche l'outil électroportatif sur l'alimentation en énergie.

Mise en marche

Mise en service

La tension et la fréquence de la source de courant doivent correspondre aux indications figurant sur la plaque signalétique de l'outil électroportatif. Contrôlez les outils de meulage avant de les utiliser. L'outil de meulage doit être correctement monté et doit pouvoir tourner librement. Effectuez un essai de marche en laissant tourner sans sollicitation l'outil pendant au moins 1 minute. N'utilisez pas d'outils de meulage endommagés, non équilibrés ou produisant des vibrations. Les outils de meulage endommagés peuvent se fendre lors du travail et entraîner de graves blessures. Au cas où l'outil électroportatif s'arrêterait soudainement de fonctionner bien que l'interrupteur Marche/Arrêt soit en position « marche », mettez l'interrupteur Marche/Arrêt 1 sur la position « arrêt ». Ceci permet d'éviter un redémarrage incontrôlé. Contrôlez l'alimentation en énergie (voir « Raccordement au système d'alimentation en énergie », page 48) avant de redémarrer l'outil électroportatif. Raccordez d'abord l'outil électroportatif au convertisseur de fréquence avant de brancher le convertisseur de fréquence au réseau électrique.

Afin d'économiser l'énergie, ne mettez l'outil électroportatif en marche que quand vous l'utilisez.

Mise en marche/arrêt du convertisseur de fréquence

Il n'est possible de mettre l'outil électroportatif en marche qu'après avoir mis en service le convertisseur de fréquence. À cet effet, tenez compte des instructions d'utilisation du convertisseur de fréquence.

Mise en marche/arrêt de l'outil électroportatif avec interrupteur de sécurité coulissant (voir figure J1). Valables pour les modèles suivants : -06023244.

• Pour mettre en marche l'outil électroportatif, poussez l'interrupteur Marche/Arrêt 1 vers l'avant.
• Pour bloquer l'interrupteur Marche/Arrêt 1, appuyez sur l'interrupteur Marche/Arrêt 1 jusqu'à ce qu'il s'enclenche. Pour arrêter l'outil électroportatif, relâchez l'interrupteur Marche/Arrêt 1. Si l'interrupteur Marche/Arrêt 1 est bloqué, appuyez dessus brièvement en appliquant une pression sur la partie arrière, puis relâchez-le.

Mise en marche/arrêt de l'outil électroportatif avec interrupteur de sécurité Tricontrol (voir figure J2)

Valables pour les modèles suivants :

-06023014, 06023295, -060230440, -06023315, -060230540, -06023325, -0602306434, -06023345.

• Pour la mise en service de l'outil électroportatif, poussez l'interrupteur Marche/Arrêt 1 vers l'avant, puis appuyez dessus.
• Pour bloquer l'interrupteur Marche/Arrêt appuyé 1, poussez l'interrupteur Marche/Arrêt 1 vers l'avant. Pour arrêter l'outil électroportatif, relâchez l'interrupteur Marche/Arrêt 1 ou, s'il est bloqué, appuyez brièvement sur l'interrupteur Marche/Arrêt 1, puis relâchez-le.

Instructions d'utilisation

• Coupez l'alimentation électrique avant d'effectuer des réglages sur l'appareil, de changer les accessoires ou de ranger l'outil électroportatif. De telles mesures de sécurité préventives réduisent le risque d'un démarrage accidentel de l'outil électroportatif. Attention lors de la réalisation de saignées dans les murs porteurs, voir chapitre « Indications concernant les normes de construction ». Serrez correctement la pièce à travailler lorsqu'elle ne repose pas de manière sûre malgré son propre poids. Ne sollicitez pas l'outil électroportatif au point qu'il s'arrête. Laissez tourner l'outil électroportatif à vide pendant quelques minutes après une forte sollicitation pour refroidir l'outil de travail.

Ponçage avec le plateau à lamelles

Le plateau à lamelles (accessoire) permet également de travailler des surfaces convexes et des profils.

Les plateaux à lamelles ont une durée de vie nettement plus élevée, des niveaux de bruit plus faibles ainsi que des températures de travail plus basses que les meules conventionnelles.

Tronçonnage du métal (voir figure K)

Lors du tronçonnage avec des abrasifs liés, toujours utiliser un capot de protection pour le tronçonnage.

Lors des travaux de tronçonnage, travaillez en appliquant une vitesse d'avance modérée adaptée au matériau. N'exercez pas de pression sur le disque à tronçonner, ne l'inclinez pas et n'oscillez pas avec.

Ne freinez pas les disques à tronçonner qui ralentissent en exerçant une pression latérale.

L'outil électroportatif doit toujours travailler en sens opposé. Sinon, il risque de sortir de la ligne de coupe de façon incontrôlée. Lors du tronçonnage de profilés et de tubes carrés, il convient de positionner l'appareil sur la plus petite section.

Tronçonnage de la pierre

Pour le tronçonnage de la pierre, veillez à assurer une aspiration suffisante de poussières. Portez un masque anti-poussières. N'utilisez l'outil électroportatif que pour des travaux de tronçonnage/de ponçage à sec.

Il est recommandé d'utiliser un disque à tronçonner diamanté pour le tronçonnage de la pierre. Pour éviter les inclinaisons, il est impératif d'utiliser un carter d'aspiration pour le tronçonnage avec glissière de guidage.

N'utilisez l'outil électroportatif qu'avec un dispositif d'aspiration de poussières et portez aussi toujours un masque anti-poussières.

L'aspirateur doit être agréé pour l'aspiration de poussières de pierre. La société Bosch vous propose des aspirateurs appropriés.

Mettez l'outil électroportatif en marche et positionnez-le avec la partie avant de la glissière de guidage sur la pièce à travailler. Travaillez en appliquant une vitesse d'avance modérée adaptée au matériau.

Lors du tronçonnage de matériaux particulièrement durs, p. ex. le béton avec une teneur élevée en agrégats, le disque à tronçonner diamanté risque de s'échauffer et de subir ainsi des dommages. Des gerbes d'étincelles autour du disque à tronçonner diamanté en sont le signe.

Dans un tel cas, interrompez le processus de tronçonnage et laissez tourner pendant quelque temps le disque à tronçonner diamanté à pleine vitesse en marche à vide pour le laisser se refroidir.

Un ralentissement perceptible du rythme de travail et des gerbes d'étincelles circonférentielles constituent des indices signalant un émoussage du disque à tronçonner diamanté. Vous pouvez le réaffûter en coupant dans un matériau abrasif (p. ex. brique silico-calcaire).

Indications concernant les normes de construction

Les saignées dans les murs porteurs sont soumises à la norme DIN 1053 Partie 1 ou aux directives spécifiques à un pays. Respectez impérativement ces directives. Avant de commencer le travail, consultez l'ingénieur responsable des travaux, l'architecte compétent ou la Direction responsable des travaux.

Dégrossissage

N'utilisez jamais de disques à tronçonner pour les travaux de dégrossissage !

Avec un angle d'inclinaison de 30° à 40°, on obtient les meilleurs résultats lors des travaux de dégrossissage. Guidez l'outil électroportatif de façon régulière en exerçant une pression

modérée. Ceci évite un échauffement excessif de la pièce à travailler, elle ne change pas de couleur et il n'y a pas de stries.

Ponçage avec abrasifs appliqués avec le plateau de ponçage en caoutchouc

Le papier abrasif approprié est sélectionné en fonction du matériau à travailler.

Bosch vous propose différentes qualités d'abrasifs correspondant au plateau de ponçage en caoutchouc. Renseignez-vous auprès de votre revendeur spécialisé.

Polissage avec la meule boisseau

L'opération de polissage consiste à appliquer une substance abrasive sur le matériau à travailler ou sur la meule boisseau ; la substance abrasive pénètre par rotation à la surface du matériau.

Au cas où vous travailleriez en plusieurs étapes de polissage, avec des grains abrasifs de plus en plus fins, utilisez un disque à polir différent pour chaque grain.

Nettoyez soigneusement la surface du matériau à travailler après chaque polissage.

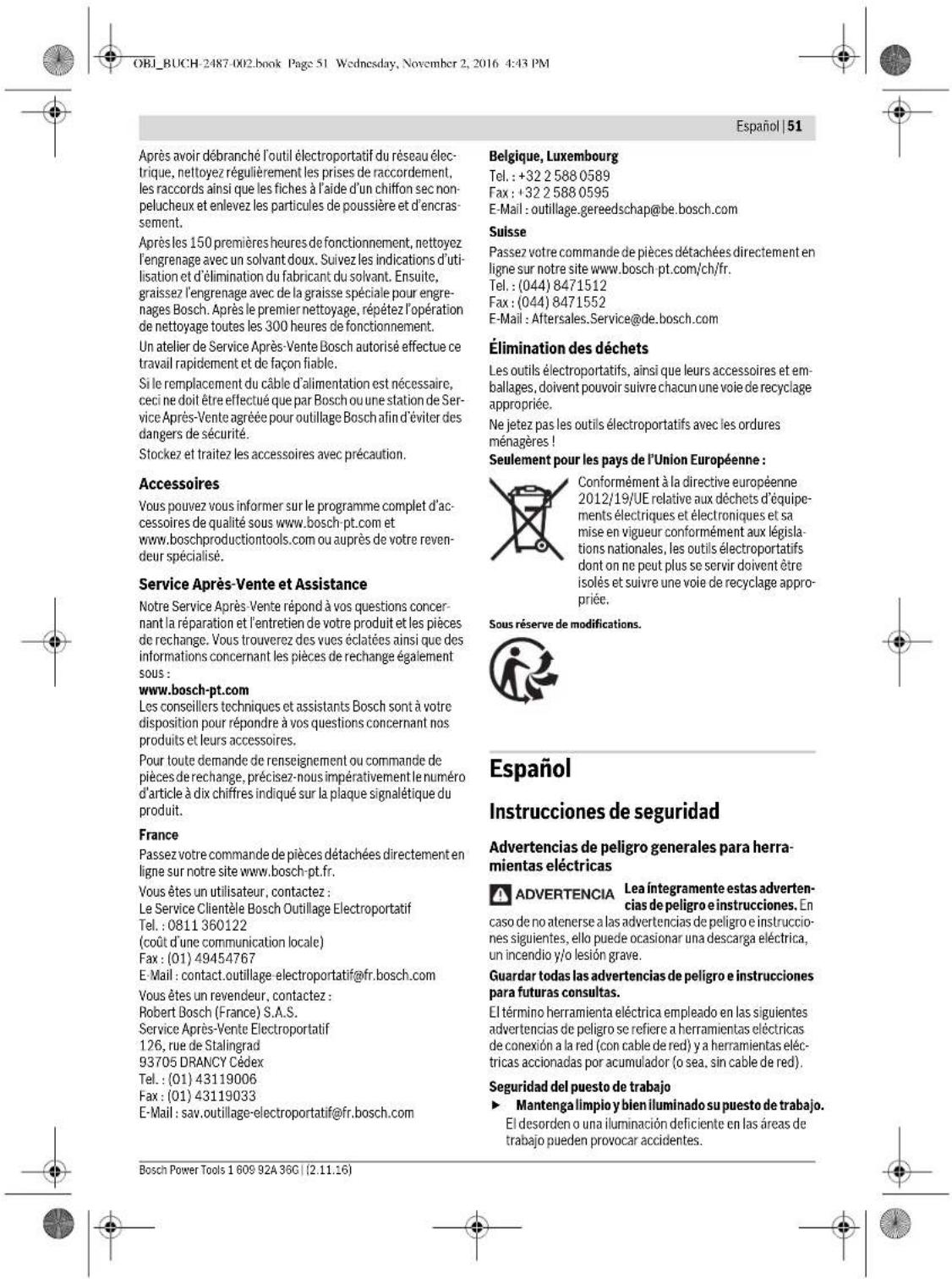

Entretien et Service Après-Vente

Nettoyage et entretien

▷ Coupez l'alimentation électrique avant d'effectuer des réglages sur l'appareil, de changer les accessoires ou de ranger l'outil électroportatif. De telles mesures de sécurité préventives réduisent le risque d'un démarrage accidentel de l'outil électroportatif. Veillez à ce que l'outil électroportatif ainsi que les ouïes de ventilation soient toujours propres afin d'obtenir un travail impeccable et sûr. Dans la mesure du possible, utilisez toujours un dispositif d'aspiration quand les conditions de travail sont extrêmes. Soufflez souvent de l'air comprimé au travers des fentes de ventilation et placez un disjoncteur différentiel (PRCD) en amont. Lors du travail des métaux, il est possible que des poussières métalliques conductrices se déposent à l'intérieur de l'outil. La double isolation de l'outil électrique peut ainsi en être endommagée. - Mesurez régulièrement la vitesse à vide de la broche. Si la valeur mesurée est supérieure ou inférieure de plus de 10% à la vitesse à vide indiquée (voir « Caractéristiques techniques »), faites contrôler l'outil électroportatif par une station de Service Après-Vente agréée pour outillage Bosch. Une vitesse à vide trop élevée peut casser l'outil de travail, une vitesse trop basse réduit la puissance de travail. N'utilisez que des câbles d'origine ! Avant chaque utilisation, assurez-vous que l'outil électroportatif, les câbles et les fiches ne soient pas endommagés. Ne pas réparer mais remplacer de préférence les câbles et fiches afin de prévenir tout danger. Ne faites effectuer les travaux de réparation et d'entretien que par du personnel qualifié. Ceci permet d'assurer la sécurité de l'outil électroportatif.

Na vérifier votre installation avant de mettre en service. Vérifier que les connexions électriques sont correctes et que les protections sont en place. L'utilisation de cet appareil doit être effectuée par des personnes qualifiées. Les consignes de sécurité doivent être respectées. En cas de doute, contacter le fabricant. L'appareil doit être installé conformément aux instructions du fabricant. Ne pas utiliser l'appareil si le câble d'alimentation est endommagé.

Cet appareil doit être utilisé conformément aux instructions.

L'appareil doit être vérifié régulièrement pour s'assurer qu'il fonctionne correctement. En cas de dysfonctionnement, débrancher l'appareil et contacter le service après-vente. L'installation électrique doit être effectuée par un électricien qualifié. L'appareil doit être mis à la terre. Le câble d'alimentation doit être vérifié pour détecter tout dommage. Si le câble est endommagé, il doit être remplacé par le fabricant ou un technicien qualifié. Utiliser l'interrupteur ON/OFF pour mettre l'appareil sous tension. En cas de coupure de courant, l'appareil s'éteint automatiquement. Après le rétablissement du courant, l'appareil redémarre automatiquement.

Ne pas toucher les parties chaudes de l'appareil. Les parties chaudes peuvent causer des brûlures. Utiliser des gants de protection pour manipuler l'appareil. Tenir l'appareil avec les deux mains pour éviter de le faire tomber. L'appareil doit être utilisé uniquement avec une prise de terre. Si la prise n'est pas adaptée, faire appel à un électricien qualifié. Ne pas utiliser l'appareil avec un câble d'alimentation endommagé. L'appareil doit être utilisé conformément aux instructions de sécurité.

Consignes de sécurité pour l'alimentation électrique des appareils à haute tension.

Ou non seulement pour les appareils et les travaux pour le montage de l'installation, il faut des précautions ! Plusieurs éléments doivent être pris en compte lors de l'installation. Le montage doit être effectué avec une grande circonspection, en tenant compte des conditions de fonctionnement et de l'environnement, qui nécessitent une protection adéquate. L'installation doit être réalisée par un personnel qualifié, conformément aux normes en vigueur. Une installation incorrecte peut entraîner des risques de sécurité. L'utilisation de composants non conformes peut provoquer des dysfonctionnements, des dommages matériels ou des blessures. Il est impératif de respecter les instructions du fabricant. Seule une installation correcte garantit un fonctionnement sûr. La tension et la fréquence : le montage doit être effectué en respectant les spécifications du fabricant. Le courant de fonctionnement doit être adapté à la charge. Le circuit de protection doit être installé et vérifié pour le fonctionnement nominal, qui nécessite un courant de protection (voir les instructions du fabricant). La mise à la terre et la connexion de protection doivent être effectuées par un électricien qualifié, ce qui est essentiel pour éviter les risques de choc électrique. Utilisez uniquement des composants conformes ! Avant de mettre sous tension, vérifiez que le circuit est correctement câblé et que la tension et le courant ne dépassent pas les valeurs nominales, mais doivent être conformes aux spécifications, selon les conditions d'utilisation.

Portez des lunettes de protection.

Jgao Juxuy auiy jol oai juio

jgalj:alolll jdJy bawl sic wjai

“

joo jolj oJ aoJou Jaa

.

gjgJl jySll 1e JJI j

.

oJolal jgddjuljol dall

0sc 1j j 0o 000000000000000000000000000000000000

.

gJJI JI JI JI

glll aJl (gIgill j) 1gll

1.

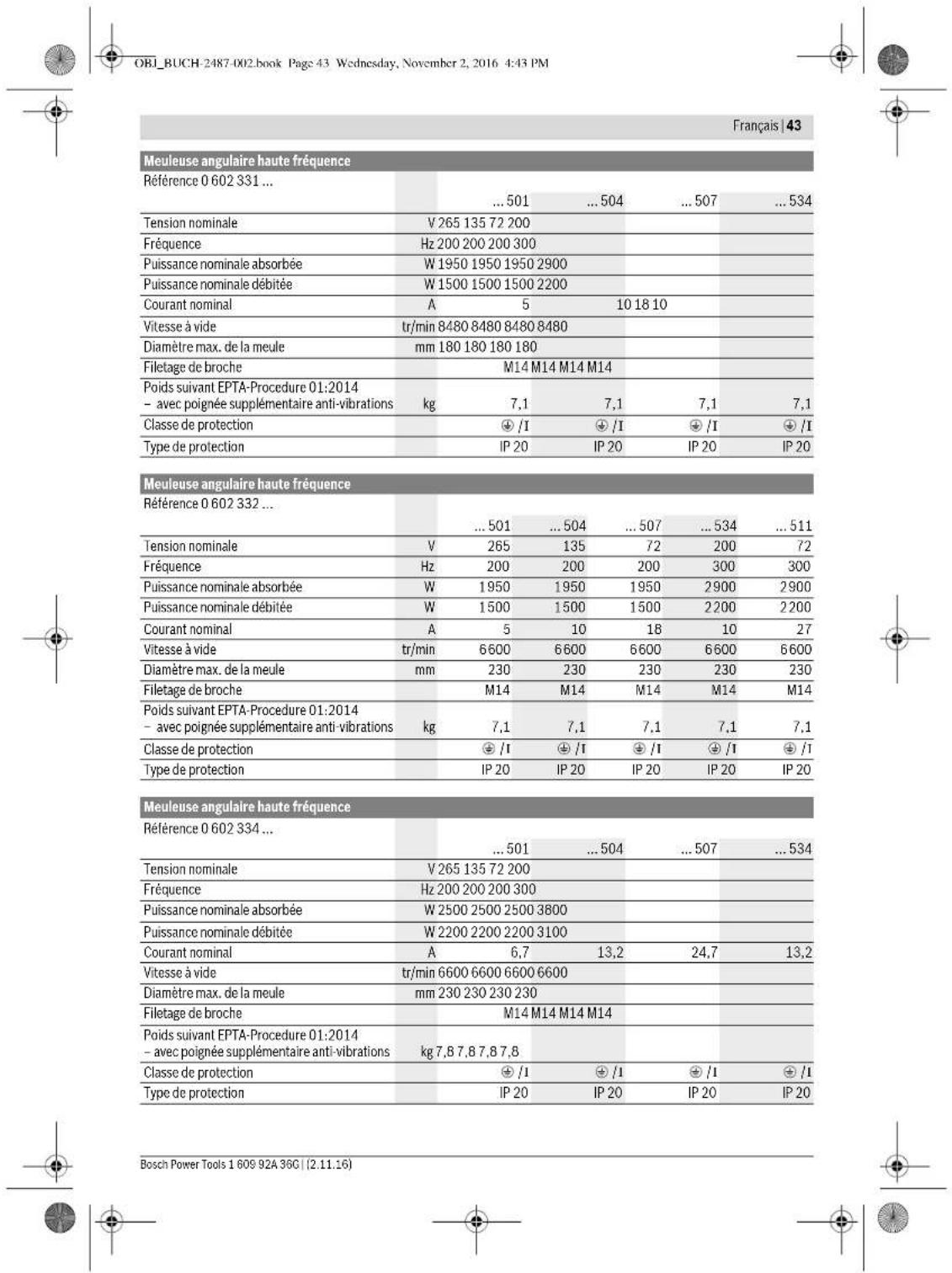

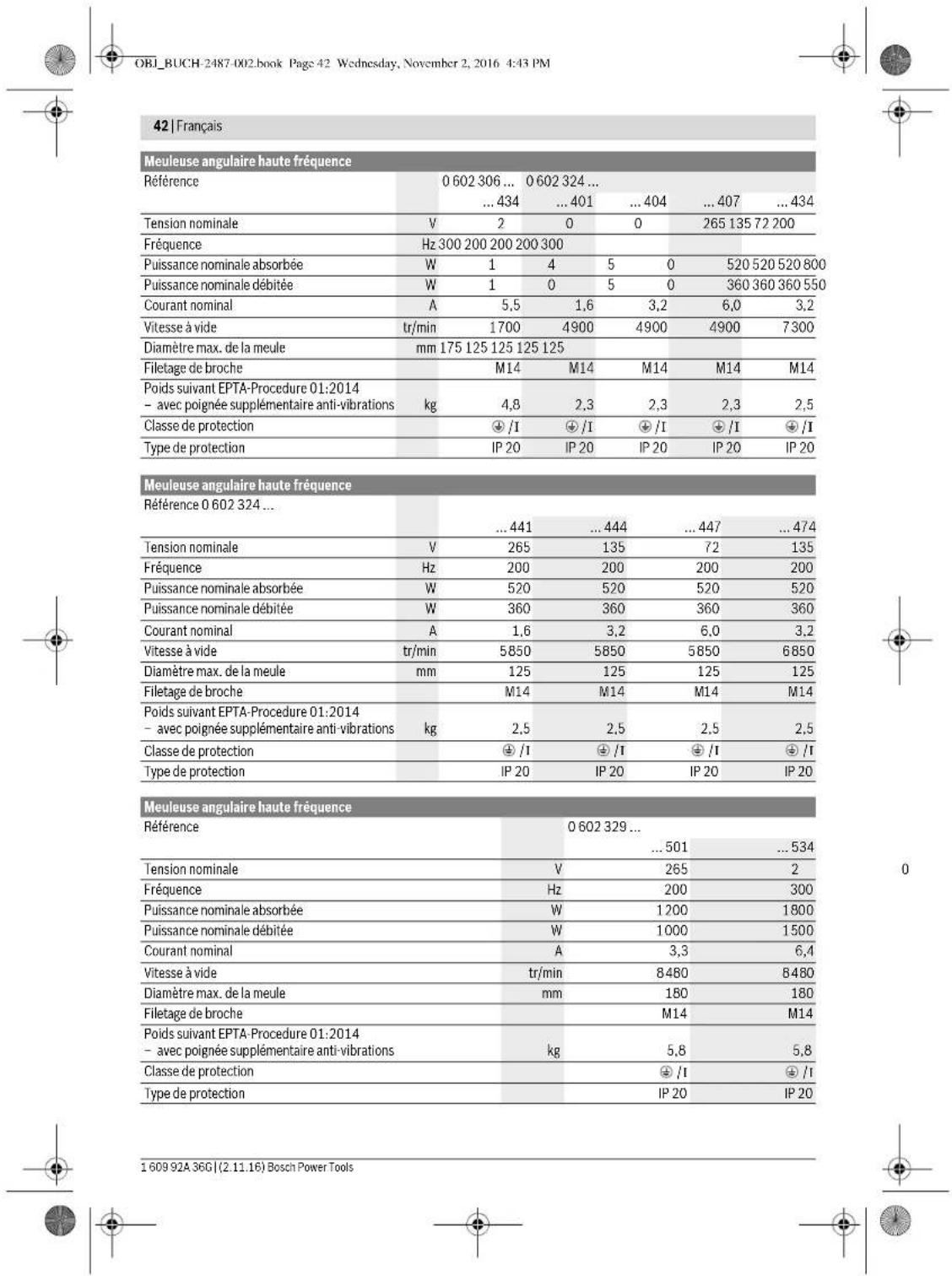

... 404	0 602 305 ... ... 401	... 407	0 602 304 ... ... 404		\( \mathrm{d} \)
135	265	72	135	V	\( {\omega }_{\mathrm{L}} \)
200	200	200	200	Hz	\( \frac{d}{d\omega } \)
950	950	950	950	W	\( \frac{d}{d\omega } \)
700	700	700	700	W	\( \frac{d}{d\omega } \)
5,5	2,8	10	5,5	A	\( \frac{d}{d\omega } \)
1750	1750	5750	5750	\( {\operatorname{min}}^{-1} \)	\( \frac{d}{d\omega } \)
175	175	180	180	mm	\( \frac{d}{d\omega } \)
M14	M14	M14	M14		\( \frac{d}{d\omega } \)
