Vrsta izdelka	Kotna brusilka
Znamka	Bosch
Model	HWS 88230 Professional
Kategorija	Visokofrekvenčno električno ročno orodje
Največji premer diska	125 mm
Nazivna moč	950 W
Nazivna frekvenca	200 Hz
Nazivna napetost	200 V (trofazno)
Hitrost v prostem teku	9500 min⁻¹ (odvisno od modela)
Navoj vretena	M14
Teža (po standardu EPTA)	pribl. 2,8 kg
Dodaten ročaj	Dušenje tresljajev
Zaščita rok	Vključeno za delo z brusilno ploščo ali krtačo
Zaščitni pokrov	Za brušenje in rezanje (prilagojeno glede na uporabo)
Stikalo	Drsno ali Tricontrol z zaklepanjem
Zahtevano napajanje	Frekvenčni pretvornik za visokofrekvenčni trifazni tok
Uporaba	Brušenje, rezanje, poliranje, krtačenje kovine in kamna (na suho)
Vzdrževanje	Redno čistite prezračevalne odprtine; preverite hitrost v prostem teku
Vključeni dodatki	Vilice, zaščita rok, dodaten ročaj
Popravljivost	Rezervni deli so na voljo; poprodajna služba Bosch

Pogosto zastavljena vprašanja - HWS 88230 Professional BOSCH

Kako namestiti zaščitni pokrov na kotno brusilko Bosch HWS 88230?

Vstavite zaščitni pokrov s kodirnim kamnom v utor na vretenu. Prilagodite njegov položaj in nato zategnite vijak z navorom vsaj 10 Nm.

Katere vrste diskov lahko uporabim s to kotno brusilko?

Uporabite lahko brusilne diske, rezalne diske, gumijaste brusilne plošče, kovinske krtače in lamelne diske, ob upoštevanju dimenzij: največji premer 125 mm, izvrtina prilagojena prirobnici.

Kako zamenjati brusilni disk?

Izključite orodje. Z vilicami blokirajte vreteno, odvijte pritrdilno matico, zamenjajte disk, nato trdno privijte matico. Pred uporabo preverite, da se disk prosto vrti.

Kako uporabljati dodaten ročaj z dušenjem tresljajev?

Privijte dodaten ročaj na levo ali desno stran ohišja zobnika, po vaši izbiri. Ne spreminjajte ročaja in ga ne uporabljajte, če je poškodovan.

Zakaj moje orodje ne deluje?

Preverite, ali je frekvenčni pretvornik priključen in vklopljen. Prepričajte se, da stikalo za vklop/izklop ni blokirano (na kratko pritisnite zadnji del, da ga sprostite). Če težava ne izgine, se obrnite na poprodajno službo.

Kako namestiti poseben CEE vtič?

Odrežite plašč posebnega kabla, vstavite vodnike (L1 rjav, L2 moder, L3 črn, zeleno-rumen) v ustrezne vtičnice CEE vtiča, zategnite vijake, nato privijte dva vijaka ohišja. Ob zagonu preverite smer vrtenja.

Ali lahko ta kotna brusilka reže ploščice ali kamen?

Da, za rezanje kamna uporabite diamantni disk in poseben sesalni pokrov. Nosite masko za prah in zagotovite zadostno sesanje.

Kako vzdrževati kotno brusilko?

Redno čistite prezračevalne odprtine s stisnjenim zrakom. Izmerite hitrost v prostem teku s tahometrom; če odstopa za več kot 10 % od nazivne vrednosti, pošljite orodje v servis.

Kakšna je moč HWS 88230 Professional?

Nazivna moč se razlikuje glede na model, običajno 950 W za visokofrekvenčne različice. Preverite tablico s podatki na napravi.

Kje najti rezervne dele za to kotno brusilko?

Rezervni deli, kot so pokrovi, ročaji, matice in diski, so na voljo pri pooblaščenih prodajalcih Bosch in v poprodajni službi.

NAVODILA ZA UPORABO HWS 88230 Professional BOSCH

Delovno področje naj bo vedno čisto in dobro osvetljeno. Nered in neosvetljena delovna področja lahko povzročijo nezgode. Ne uporabljajte električnih orodij v okolju, kjer lahko pride do eksplozij oziroma tam, kjer se nahajajo vnetljive tekočine, plini ali prah. Električna orodja povzročajo iskrenje, zaradi katerega se lahko prah in para vnameta. Prosimo, da med uporabo električnega orodja ne dovolite otrokom ali drugim osebam, da bi se vam približali. Odvračanje vaše pozornosti drugam lahko povzroči izgubo kontrole nad napravo.

Električna varnost

Priključni vtikač električnega orodja se mora prilegati vtičnici. Spreminjanje vtikača na kakršen koli način ni dovoljeno. Pri ozemljenih električnih orodjih ne uporabljajte vtikačev z adapterji. Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara. Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so na primer cevi, grelci, štedilniki in hladilniki. Tveganje električnega udara je večje, če je vaše telo ozemljeno. Prosimo, da napravo zavarujete pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje električnega udara. Ne uporabljajte kabla za nošenje ali obešanje električnega orodja in ne vlecite za kabel, če želite vtikač izvleči iz vtičnice. Kabel zaščitite pred vročino, oljem, ostrimi robovi ali premikajočimi se deli naprave. Poškodovani ali zapleteni kabli povečujejo tveganje električnega udara. Kadar uporabljate električno orodje zunaj, uporabljajte samo kabelske podaljške, ki so primerni za delo na prostem. Uporaba kabelskega podaljška, ki je primeren za delo na prostem, zmanjšuje tveganje električnega udara. Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte stikalo za zaščito pred kratkim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara.

Osebna varnost

Bodite pozorni, pazite, kaj delate, ter se dela z električnim orodjem lotite z razumom. Ne uporabljajte električnega orodja, če ste utrujeni oziroma če ste pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti med uporabo električnega orodja je lahko vzrok za resne telesne poškodbe.

Uporabljajte osebno zaščitno opremo in vedno nosite zaščitna očala. Nošenje osebne zaščitne opreme, na primer maske proti prahu, nedrsečih zaščitnih čevljev, varnostne čelade ali zaščitnih glušnikov, kar je odvisno od vrste

in načina uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb.

▷ Izogibajte se nenamernemu zagonu. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulator ter pred dviganjem ali nošenjem se prepričajte, da je električno orodje izklopljeno. Prenos naprave s prstom na stikalu ali priključitev vklopljenega električnega orodja na električno omrežje je lahko vzrok za nezgodo. Pred vklapljanjem električnega orodja odstranite nastavitvena orodja ali izvijače. Orodje ali ključ, ki se nahaja v vrtečem se delu naprave, lahko povzroči telesne poškodbe. Izogibajte se nenormalni telesni drži. Poskrbite za trdno stojišče in za stalno ravnotežje. Tako boste v nepričakovanih situacijah električno orodje lahko bolje nadzorovali. Nosite primerna oblačila. Ne nosite ohlapnih oblačil in nakita. Las, oblačil in rokavic ne približujte premikajočim se delom naprave. Premikajoči se deli naprave lahko grabijo ohlapno oblačilo, dolge lase ali nakit. Če je na napravo možno montirati priprave za odsesavanje ali prestrezanje prahu, se prepričajte, da so te priključene in da se pravilno uporabljajo. Uporaba priprave za odsesavanje prahu zmanjšuje zdravstveno ogroženost zaradi prahu.

Skrbna uporaba in ravnanje z električnimi orodji

Ne preobremenjujte naprave. Pri delu uporabljajte električna orodja, ki so za to delo namenjena. Z ustreznim električnim orodjem boste v navedenem zmogljivostnem področju delali bolje in varneje. Ne uporabljajte električnega orodja s pokvarjenim stikalom. Električno orodje, ki se ne da več vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti. Pred nastavljanjem naprave, zamenjavo delov pribora ali odlaganjem naprave izvlecite vtikač iz električne vtičnice in/ali odstranite akumulator. Ta previdnostni ukrep preprečuje nenameren zagon električnega orodja. Električna orodja, katerih ne uporabljate, shranjujte izven dosega otrok. Osebam, ki naprave ne poznajo ali niso prebrale teh navodil za uporabo, naprave ne dovolite uporabljati. Električna orodja so nevarna, če jih uporabljajo neizkušene osebe. ▷ Skrbno negujte električno orodje. Kontrolirajte brezhibno delovanje premičnih delov naprave, ki se ne smejo zatikati. Če so ti deli zlomljeni ali poškodovani do te mere, da ovirajo delovanje električnega orodja, jih je potrebno pred uporabo naprave popraviti. Slabo vzdrževana električna orodja so vzrok za mnoge nezgode. Rezalna orodja vzdržujte tako, da bodo vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva. ▷ Električna orodja, pribor, vsadna orodja in podobno uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko privede do nevarnih situacij.

Slovensko | 371

Servisiranje

Vaše električno orodje naj popravlja samo kvalificirano strokovno osebje ob obvezni uporabi originalnih rezervnih delov. Tako bo zagotovljena ohranitev varnosti naprave.

Varnostna opozorila za kotne brusilnike

Skupna varnostna navodila za brušenje z brusnim papirjem in poliranje

Velja za naslednje tipe:

-06023014, -060230540, -0602306434, -060232440.

To električno orodje se uporablja kot brusilnik z brusnim papirjem in kot polirni stroj. Upoštevajte vsa varnostna navodila, napotke, prikaze in podatke, ki ste jih prejeli skupaj z napravo. Če ne upoštevate teh napotkov v nadaljevanju, lahko to povzroči električni udar, požar in/ali težje poškodbe. To električno orodje ni primerno za brušenje, za delo z žičnimi krtačami in rezanje. Vsakršna uporaba, ki ni predvidena za električno orodje, lahko privede do ogrožanja in poškodb.

Skupna varnostna navodila za brušenje, delo z žičnimi krtačami in rezanje

Velja za naslednje tipe:

-060230440.

-060232444, ..464, ..474, ..434, -06023295, -06023315, -06023325.

To električno orodje se uporablja kot brusilnik, žična krtača in kot rezalni brusilnik. Upoštevajte vsa varnostna navodila, napotke, prikaze in podatke, ki ste jih prejeli skupaj z napravo. V primeru neupoštevanja napotkov v nadaljevanju lahko to povzroči električni udar, požar in/ali težje poškodbe. To električno orodje ni primerno za brušenje z brusnim papirjem in poliranje. Vsakršna uporaba, ki ni predvidena za električno orodje, lahko privede do ogrožanja in poškodb.

Skupna opozorila za brušenje, brušenje z brusnim papirjem, delo z žičnimi krtačami, poliranje in rezanje. Velja za vse tipe.

Ne uporabljajte pribora, ki ga proizvajalec za to orodje ni posebej predvidel in katerega uporabe ne priporoča. Že dejstvo, da lahko nek pribor pritrdite na vaše električno orodje, še ne zagotavlja varne uporabe. Dovoljeno število vrtljajev vsakega orodja mora biti najmanj tako visoko kot maksimalno število vrtljajev, ki je navedeno na električnem orodju. Pribor, ki se vrti hitreje kot je dovoljeno, se lahko zlomi in leti naokrog. Zunanji premer in debelina vsadnega orodja morata ustrezati meram vašega električnega orodja. Napačno

dimenzioniranih vsadnih orodij ne boste mogli dovolj dobro zavarovati ali nadzorovati.

Vstavna orodja z navojnim vstavkom morajo natančno ustrezati navoju brusilnega vretena. Pri vstavnih orodjih, ki se montirajo s pomočjo prirobnice, mora premer luknje vstavnega orodja natančno ustrezati premeru prijemala prirobnice. Vstavna orodja, ki jih ne pritrdite povsem natančno na električno orodje, se vrtijo neenakomerno, močno vibrirajo in lahko vodijo k izgubi nadzora nad orodjem. Ne uporabljajte poškodovanih vstavnih orodij. Pred vsako uporabo preglejte brusilne kolute, če se ne luščijo oziroma če nimajo razpok, brusilne krožnike, če nimajo razpok oziroma če niso močno obrabljeni ali izrabljeni, žične ščetke, če nimajo zahrjanih ali odlomljenih žic. Če pade električno orodje ali vstavno orodje na tla, preglejte, če ni poškodovano, in uporabljajte samo nepoškodovana vstavna orodja. Ko kontrolirate in vstavljate vstavno orodje, se ne zadržujte v ravnini vrtečega se vstavnega orodja, kar velja tudi za druge osebe v bližini. Električno orodje je treba minuto delovati z najvišjim številom vrtljajev. Poškodovana vstavna orodja se največkrat zlomijo v tem preizkusnem času.

Uporabljajte osebno zaščitno opremo. Odvisno od vrste uporabe si nataknite zaščitno masko čez cel obraz, zaščito za oči ali zaščitna očala. Če je potrebno, nosite zaščitno masko proti prahu, zaščitne glušnike, zaščitne rokavice ali specialni predpasnik, ki vas bo zavaroval pred manjšimi delci materiala, ki nastajajo pri brušenju. Oči je treba zavarovati pred tujki, ki nastajajo pri različnih vrstah uporabe naprave in letijo naokrog. Zaščitna maska proti prahu ali dihalna maska morata filtrirati prah, ki nastaja pri uporabi. Predolga izpostavljenost glasnemu hrupu ima lahko za posledico izgubo sluha. ▶ Pazite, da bodo druge osebe varno oddaljene od vašega delovnega območja. Vsak, ki stopi na delovno območje, mora nositi osebno zaščitno opremo. Odlomljeni delci obdelovanca ali zlomljena vstavna orodja lahko odletijo stran in povzročijo telesne poškodbe, tudi izven neposrednega delovnega območja. ▶ Če izvajate dela, pri katerih lahko vstavno orodje pride v stik s skritimi omrežnimi napeljavami ali z lastnim omrežnim kablom, smete napravo držati le na izoliranem ročaju. Stik z napeljavo, ki je pod napetostjo, lahko povzroči, da so tudi kovinski deli naprave pod napetostjo, kar lahko povzroči električni udar. - Omrežnega kabla ne približujte vrtečemu se vstavnemu orodju. Če izgubite nadzor nad električnim orodjem, lahko orodje prereže ali zagrabi kabel, vaša roka pa zaide v vrteče se vstavno orodje. Ne odlagajte električnega orodja, dokler se vstavno orodje popolnoma ne ustavi. Vrteče se vstavno orodje lahko pride v stik z odloženo površino, zaradi česar lahko izgubite nadzor nad električnim orodjem. ▶ Električno orodje naj medtem, ko ga prenašate naokrog, ne deluje. Vrteče se vstavno orodje lahko zaradi naključnega kontakta zagrabi vaše oblačilo in se zarije v vaše telo.

Prezračevalne reže vašega električnega orodja morate redno čistiti. Ventilator motorja povleče prah v ohišje in velika količina nabranega prahu lahko povzroči električno nevarnost. Ne uporabljajte električnega orodja v bližini gorljivih materialov. Ti materiali se lahko zaradi iskrenja vnamejo. Ne uporabljajte vsadnih orodij, ki za hlajenje potrebujejo tekočino. Uporaba vode ali drugih tekočin lahko povzroči električni udar.

Povratni udarec in ustrezna opozorila

Povratni udarec je nenadna reakcija, ki nastane zaradi zagozdenja ali blokiranja vrtečega se vsadnega orodja, na primer brusilnega koluta, brusilnega krožnika, žične ščetke in podobnega. Zagozdenje ali blokiranje ima za posledico takojšnjo ustavitev vrtečega se vsadnega orodja. Nekontrolirano električno orodje se zaradi tega pospešeno premakne v smer, ki je nasprotna smeri vrtenja vsadnega orodja. Če se na primer brusilni kolut zatakne ali zablokira v obdelovancu, se lahko rob brusilnega koluta, ki je potopljen v obdelovanec, zagozdi in brusilni kolut se odbije ali povzroči povratni udarec. Brusilni kolut se nato premakne proti uporabniku ali proč od njega, odvisno od smeri vrtenja brusilnega koluta na mestu blokiranja. Blokirani koluti se lahko pri tem tudi zlomijo. Povratni udarec je posledica napačne ali pomanjkljive uporabe električnega orodja. Preprečite ga lahko z ustreznimi previdnostnimi ukrepi. Navedeni so v nadaljevanju besedila. Dobro držite električno orodje in premaknite telo in roke v položaj, v katerem boste lahko prestregli moč povratnega udarca. Če je na voljo dodatni ročaj, ga obvezno uporabljajte in tako zagotovite najboljši možen odziv na moč povratnih udarcev ali reakcijskih momentov pri zagonu naprave. Z ustreznimi previdnostnimi ukrepi lahko uporabnik obvlada moč povratnih udarcev in reakcijskih momentov. Nikoli z roko ne segajte v bližino vrtečih se vsadnih orodij. V primeru povratnega udarca se lahko orodje premakne čez vašo roko. Ne približujte telesa področju, v katerega se lahko v primeru povratnega udarca premakne električno orodje. Povratni udarec potisne električno orodje v smer, ki je nasprotna smeri premikanja brusilnega koluta na mestu blokiranja. Posebno previdno delajte v kotih, na ostrih robovih in podobnih površinah. Preprečite, da bi vsadna orodja odskočila od obdelovanca in se zagozdila. Vrteče se vsadno orodje se v kotih, na ostrih robovih ali ob odskoku zlahka zagozdi. To povzroči izgubo nadzora ali povratni udarec. Ne uporabljajte verižnih ali nazobčanih žaginih listov. Ta vsadna orodja pogosto povzročijo povratni udarec ali izgubo nadzora nad električnim orodjem.

Posebna opozorila za brušenje in rezanje

Uporabljajte samo brusila, ki so atestirana za vaše električno orodje in zaščitni pokrov, predviden za ta brusila. Brusil, ki niso predvidena za vaše električno orodje, ne boste mogli dobro zavarovati in so zato nevarna.

▶ Kolenaste brusilne plošče morate montirati tako, da njihova brusilna površina ne bo segala čez rob zaščitnega pokrova. Nepravilno montirane brusilne plošče, ki sega čez rob zaščitnega pokrova, ni mogoče zadostno zavarovati. ▶ Zaščitni pokrov morate varno namestiti na električnem orodju in ga nastaviti tako, da se doseže največja mera varnosti, to pomeni, da je najmanjši možni del brusilnega telesa obrnjen v smeri k uporabniku orodja. Zaščitni pokrov pomaga pri zaščiti uporabnika pred drobci, naključnim stikom z brusilnim telesom ter iskricami, ki lahko zanetijo obleko. Brusilo lahko uporabljate samo za vrste uporabe, ki jih priporoča proizvajalec. Na primer: Nikoli ne brusite s stransko ploskvijo rezalne plošče. Rezalne plošče so namenjene odstranjevanju materiala z robom plošče. Brusilo se lahko zaradi bočnega delovanja sile zlomi. Za izbrani brusilni kolut vedno uporabljajte nepoškodovane prvenjalne prirobnice pravilne velikosti in oblike. Ustrezne prirobnice podpirajo brusilni kolut in tako zmanjšujejo nevarnost, da bi se kolut zlomil. Prirobnice za rezalne plošče se lahko razlikujejo od prirobnic za druge brusilne kolute. Ne uporabljajte obrabljenih brusilnih kolutov večjih električnih orodij. Brusilni koluti za večja električna orodja niso konstruirani za višje število vrtljajev, s katerimi delujejo manjša električna orodja, saj se lahko zato zlomijo.

Ostala posebna opozorila za rezanje

▶ Izogibajte se blokiranju rezalne plošče ali premočnemu pritiskanju na obdelovanec. Ne delajte pretirano globokih rezov. Preobremenjenost rezalne plošče se poveča, prav tako dovzetnost za tatiakanje ali blokiranje in tem možnost povratnega udarca ali zloma brusila. Izogibajte se področja pred in za vrtečo se rezalno ploščo. Če boste rezalno ploščo, ki je v obdelovancu, potisnili stran od sebe, lahko električno orodje v primeru povratnega udarca skupaj z vrtečim se kolutom odleti naravnost v Vas. ▶ Če se rezalna plošča zagozdi ali če prekinete z delom, električno orodje izklopite in ga držite pri miru, dokler se kolut popolnoma ne ustavi. Nikoli ne poskušajte rezalne plošče, ki se še vrti, potegniti iz reza, ker lahko pride do povratnega udarca. Ugotovite in odstranite vzrok zagozditve. Dokler se električno orodje nahaja v obdelovancu, ga ne smete ponovno vklopiti. Počakajte, da bo rezalna plošča dosegla polno število vrtljajev in šele potem previdno nadaljujte z rezanjem. V nasprotnem primeru se lahko plošča zatakne, skoči iz obdelovanca ali povzroči povratni udarec. Plošče ali velike obdelovance ustrezno podprite in tako zmanjšajte tveganje povratnega udarca zaradi zataknjene rezalne plošče. Veliki obdelovanci se lahko zaradi lastne teže upognejo. Obdelovanec mora biti podprt z obeh strani, pa tudi v bližini reza in na robu. Še posebno previdni bodite pri rezanju "žepov" v obstoječe stene ali v druga področja, v katera nimate vpogleda. Pogrezajoča se rezalna plošča lahko pri zarezanju v

vplinske ali vodovodne cevi ter električne vodnike in druge predmete povzroči povratni udarec.

Posebna opozorila za brušenje z brusnim papirjem

Ne uporabljajte predimenzioniranih brusilnih listov, temveč upoštevajte podatke proizvajalca o velikosti brusilnega lista. Brusilni listi, ki segajo čez brusilni krožnik, lahko povzročijo telesne poškodbe ali pa blokiranje in trganje brusilnega lista oziroma povratni udarec.

Posebna opozorila za poliranje

Polirna kapa ne sme imeti nobenih ohlapnih delov, kar še posebej velja za pritrdilne trakove. Pritrdilne trakove spravite ali skrajšajte. Ohlapni pritrdilni trakovi, ki se vrtijo skupaj s polirno kapo, lahko zagrabijo vaše prste ali se zapletejo v obdelovanec.

Posebna opozorila za delo z žičnimi ščetkami

Upoštevajte dejstvo, da žična ščetka tudi med običajno uporabo izgublja koščke žice. Žice zato ne preobremenjujte s premočnim pritiskanjem na ščetko. Koščki žice, ki letijo stran, lahko zelo hitro prodrejo skozi tanko oblačilo in/ali kožo. - Če je za delo priporočljiva uporaba zaščitnega pokrova, preprečite, da bi se zaščitni pokrov in žična ščetka dotikala. Premer diskastih in lončastih žičnih ščetk se lahko zaradi pritiskanja nanje in zaradi delovanja centrifugalnih sil poveča.

Dodatna opozorila

Nosite zaščitna očala.

Za iskanje skritih oskrbovalnih vodov uporabljajte ustrezne iskalne naprave ali se o tem pozanimajte pri lokalnem podjetju za oskrbo z vodo, elektriko ali plinom. Stik z električnim vodom lahko povzroči požar ali električni udar. Poškodbe na plinovodu so lahko vzrok za eksplozijo, udar v vodovodno omrežje pa lahko povzroči materialno škodo ali električni udar. Deblokirajte stikalo za vklop/izklop in ga pritisnite v pozicijo izklopa v primeru, da se je prekinila oskrba z energijo, npr. zaradi izpada toka ali izvleka omrežnega stikala. Na ta način preprečite nekontroliran ponovni zagon. Ne dotikajte se brusilnih in rezalnih plošč, dokler se niso ohladila. Plošče postanejo pri delu zelo vroče. Medtem ko delate, trdno držite električno orodje z obema rokama in poskrbite za varno stojišče. Električno orodje bo bolj vodljivo, če ga boste držali z obema rokama. Zavarujte obdelovanec. Obdelovanec bo proti premikanju bolje zavarovan z vpenjalnimi pripravami ali s primežem, kot če bi ga držali z roko. Električno orodje priključite na pravilno ozemljeno električno omrežje. Vtičnica in kabelski podaljšek morata biti opremljena z delujočim zaščitnim vodom.

Varnostna navodila za oskrbo z energijo visokofrekvenčnih orodij

Natančno upoštevajte varnostna in delovna navodila za frekvenčni pretvornik! Podrobnosti dobite pri proizvajalcu frekvenčnega pretvornika. ▷ Če želite frekvenčni pretvornik obratovati v okolju, ki zahteva posebno zaščito, ga morate zaščititi s tokovno zaščitno napravo. Posebna zaščita oseb je na primer potrebna pri delu v vlažnih prostorih ali z materiali, pri katerih lahko nastanejo prahovi, ki prevajajo električno energijo. Neuporaba tokovno zaščitnih naprav lahko vodi do električnega udara, nevarnosti požara ali resnih poškodb. ▷ Tokovno zaščitno napravo sme v oskrbovalno mrežo električne energije vgraditi strokovno osebje. Samo tako se lahko zagotovi pravilno delovanje. Izhodna napetost in frekvenca frekvenčnega pretvornika morata ustrezati podatkom, ki so navedeni na tipski tablici visokofrekvenčnega električnega orodja. ▷ Električno orodje smete uporabljati izključno s primernim vtičem. Vtič CEE mora biti konstruiran za nazivni tok, ki ga električno orodje potrebuje (glejte tehnične podatke). Montaža vtiča in priključek na oskrbo z energijo se morata izvesti s strani strokovnega osebja, ki je izšolano za delo z visokofrekvenčnimi orodnimi napravami.

Uporabljajte izključno originalni kabel! Pred vsako uporabo preverite električno orodje, kabel in vtič na morebitne poškodbe. Da bi se izognili nevarnostim, kabla in vtiča ne smete popravljati, temveč ju morate zamenjati.

Opis in zmogljivost izdelka

Preberite vsa opozorila in napotila. Napake zaradi neupoštevanja spodaj navedenih opozoril in napotil lahko povzročijo električni udar, požar in/ali težke telesne poškodbe.

Razprite stran s sliko naprave in pustite to stran odprto med branjem navodil za uporabo.

Uporaba v skladu z namenom

Velja za naslednje tipe:

-06023014 -060230540. -0602306434 -060232440.

Električno orodje je namenjeno za brušenje z smirkovim papirjem in poliranje kovinskih in lakiranih površin brez uporabe vode.

Velja za naslednje tipe:

-060230440 -060232444,..464,..474,..434 -06023295.. -06023315 -06023325 -06023345..

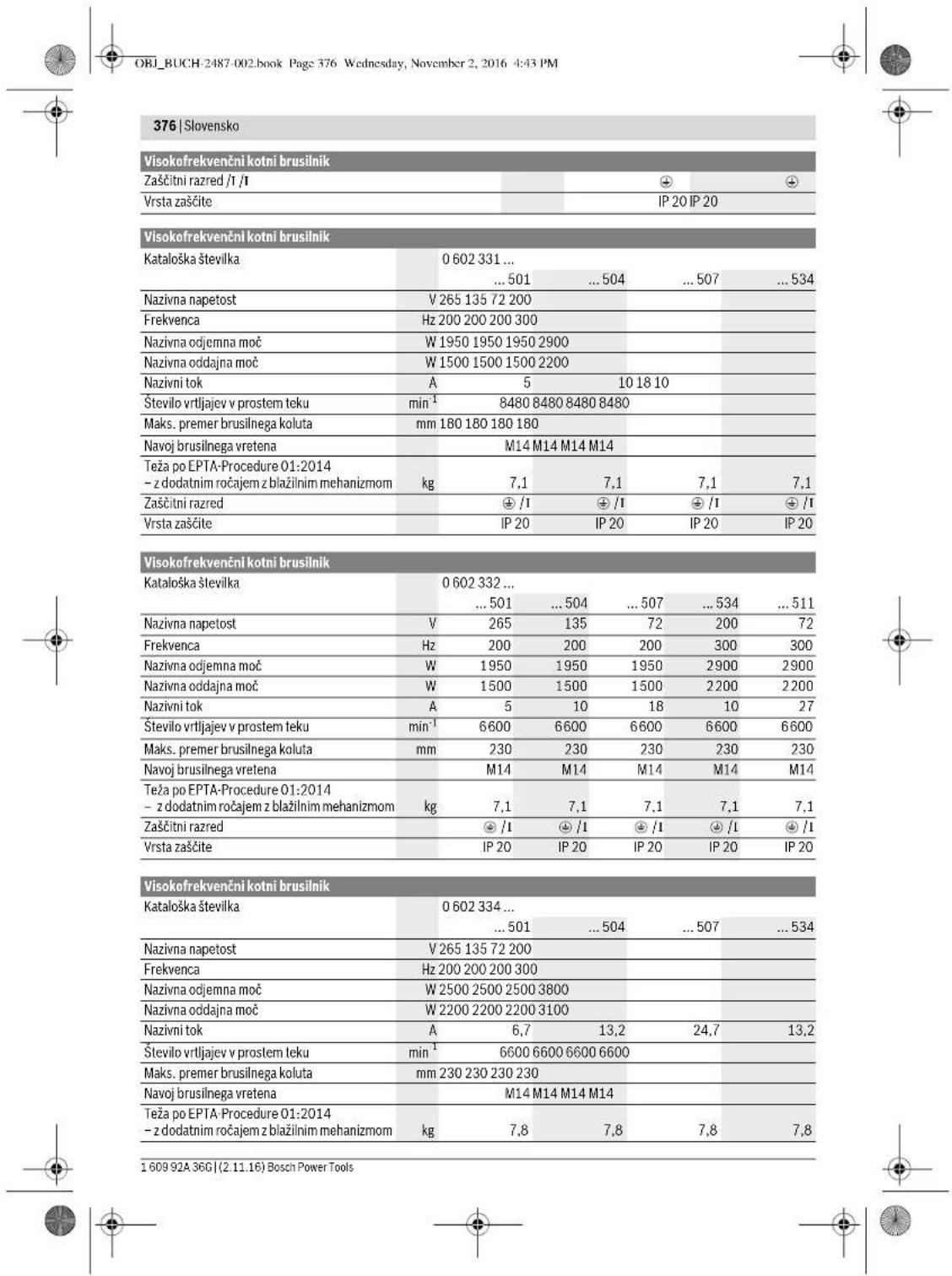

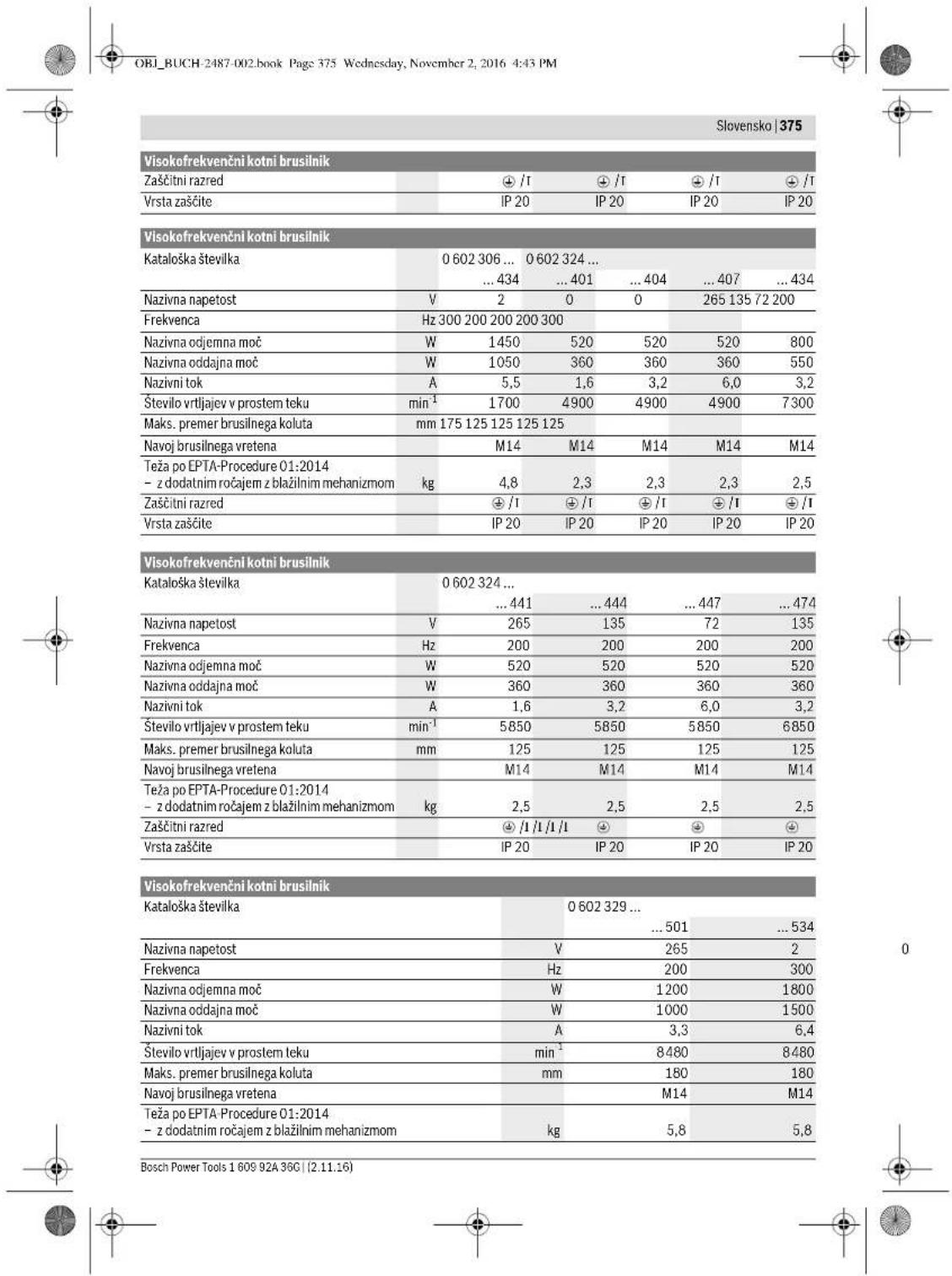

Visokofrekvenčni kotni brusilnik
Kataloška števika 0 602 304 ...		0 602 305 ...
... 404	... 407	... 401	... 404
Nazivna napetost V 135	72 265	135	... 404
Frekvenca Hz	200 200	200 200	... 404
Nazivna odjemna moć W	950 950	950 950	... 404
Nazivna oddajna moć W	700 700	700 700	... 404
Nazivni tok A	5,5	10	2,8	... 404
Stevilo vrtijalev v prostem tekui min-1	5750	5750	1750	... 404
Maks. premer brusilnega koluta mm	180 180	175 175	... 404
Navoj brusilnega vretena	M14	M14	... 404
Teža po EPTA-Procedure 01:2014 -z dodatnim ročajem z blžilnim mehanizmom	kg	3,2	3,2	... 404
Zaščitni razed	/1	/1	/1	... 404
Vrsta zašcite	IP 20	IP 20	IP 20

Podatki o hrupu/vibracijah

Merilne vrednosti hrupa izračunane v skladu z EN 60745-2-3.

	0 602 301 40.	0 602 301 434	0 602 304 40.	0 602 305 40.
Nivo hrupa naprave po vrednotenju A znaša tipićno
Nivo zvočnega tlaka	dB(A)	72	82	79
Nivo jakosti zvoka	dB(A)	83	93	90
Netočnost K	dB	3	3	3
Nosite zašćitne glušnike!
Skupne vrednosti vibracij a₃ (vektorska vsota treh smeri) in negotovost K se izračujano v skladu z EN 60745-2-3.
Bruşanje prevlek (kosmačanje):
a₃	m/s²	-	5,3	5
K	m/s²	-	2	2
Poliranje:
a₃	m/s²	3	3	-
K	m/s²	1,5	1,5	-
Bruşanje z brusilnim listom:
a₃	m/s²	3	3	-
K	m/s²	1,5	1,5	-

	0 602 306 434	0 602 324 40.	0 602 324 44.
			0 602 324 464
			0 602 324 474
			0 602 324 434
Nivo hrupa naprave po vrednotenju A znaša tipićno
Nivo zvočnega tlaka	dB(A)	82	77
Nivo jakosti zvoka	dB(A)	93	88
Netočnost K	dB	3	3
Nosite zašcitne glušnike!
Skupne vrednosti vibracij a, (vektorska vsota treh smeri) in negotovost K se izračunaj v skladu z EN 60745-2-3.
Bruşanje prevlek (kosmačenje):
a1	m/s2	-	-
K	m/s2	-	-
Poliranje:
a1	m/s2	< 2,5	4
K	m/s2	1,5	1,5
Bruşanje z brusilnim listom:
a1	m/s2	< 2,5	4
K	m/s2	1,5	1,5

Bosch Power Tools 1609 92A 36C (2.11.16)

Podane vrednosti nivoja vibracij v teh navodilih so bile izmerjene v skladu s standardiziranim merilnim postopkom po EN 60745 in se lahko uporabijo za primerjavo električnih orodij med seboj. Primerne so tudi za začetno oceno obremenjenosti z vibracijami.

Naveden nivo vibracij predstavlja glavne uporabe električnega orodja. Če pa se električno orodje uporablja še v druge namene, z različnim priborom, z odstopajočimi vstavnimi orodji ali pri nezadostnem vzdrževanju, lahko nivo vibracij odstopa. To lahko obremenjenost z vibracijami med določenim obdobjem uporabe občutno poveča.

Za natančnejšo oceno obremenjenosti z vibracijami morate upoštevati tudi tisti čas, ko je naprava izklopljena in teče, vendar dejansko ni v uporabi. To lahko obremenjenost z vibracijami preko celotnega delovnega obdobja občutno zmanjša.

Določite dodatne varnostne ukrepe za zaščito upravljalca pred vplivi vibracij, npr. Vzdrževanje električnega orodja in

vstavnih orodij, segrevanje rok, organizacijo delovnih postopkov.

Izjava o skladnosti

Z izključno odgovornostjo izjavljamo, da je izdelek, opisan v „Tehničnih podatkih“, v skladu z vsemi relevantnimi določili direktiv 2011/65/EU, 2014/30/EU, 2006/42/ES, vključno z njihovimi spremembami in ustreza naslednjim normam: EN 60745-1, EN 60745-2-3, EN50581.

Tehnična dokumentacija (2006/42/ES) pri: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY

Opozorilo: Kodirni utori na zaščitnih pokrovih zagotavljajo, da se lahko montira le takšen zaščitni pokrov, ki ustreza električnemu orodju.

Zaščitni pokrov za brušenje (glejte sliko A)

Velja za naslednje tipe:

-060230440. -06023295.

-0602324434 -06023315..

-060232444. -06023325..

-0602324464 -06023345..

Nataknite zaščitni pokrov 6 s kodirnim utorom 8 v kodirno zarezo na vratu vretena 4, dokler ne nasede rob zaščitnega pokrova na prirobnici električnega orodja.

• Prilagodite položaj zaščitnega pokrova zahtevam delovnega postopka.
• Za zavarovanje zaščitnega pokrova morate zategniti nastavitveni vijak 7 s priteznim momentom 10 Nm.

Zaščitni pokrov za rezanje

Velja za naslednje tipe:

-060230440. -06023295.. -0602324434 -06023315.. -060232444. -06023325.. -0602324464 -06023345.. -0602324474

▶ Pri rezanju z veznimi brusilnimi sredstvi morate vedno uporabiti zaščitni pokrov za rezanje. ▶ Pri rezanju kamnin morate vedno uporabiti odsesovalni pokrov z drsnim vodilom.

Zaščitni pokrovi za rezanje se montirajo analogno kot standardni zaščitni pokrov (glejte sliko A).

Dodatni ročaj za dušenje vibracij (glejte sliko B)

Dodatni ročaj za dušenje vibracij omogoča brušenje

Ščitnik za roke (glejte sliko C)

Velja za naslednje tipe:

Velja za naslednje tipe:

-060230440. -06023315.. -060232444,..464,-06023325.

474.434

-06023295..

Namestitev

• Prepričajte se, da je montiran ustrezen zaščitni pokrov (glejte „Montaža zaščitnih naprav“, stran 379).
• Namestite prijemalno prirobnico 10 na brusilno vreteno 3. V prijemalni prirobnici 10 je okrog centrirnega roba vstavljen del iz umetne mase (O-obroč). Če O-obroč manjka ali je poškodovan, ga je treba pred montažo prijemalne prirobnice 10 zamenjati.

Bosch Power Tools 1609 92A 36G (2.11.16)

Vibration Control

380 | Slovensko

• Skladno s pravilno smerjo vrtenja namestite želeno brusilno orodje 11 (ploščo za brušenje, rezanje ali košmačenje) na brusilno vreteno 3.
• Namestite vpenjalno matico 12 na navoj vretena, tako da bo srednji utor vpenjalne matice ohranjen v smeri navoja.
• Bovine antu - Vipinjynta mati - 600097 - 514283
• Privijte vpenjalno matico s ključem z dvema luknjama 13, medtem ko z vilčastim ključem 14 pridržite vreteno na površini za ključ brusilnega vretena 3.

Odstranitev

• Pridržite brusilno vreteno 3 na površini za ključ 2 z viličastim ključem 14.
• Odvijte vpenjalno matico 12 s ključem z dvema luknjama 13 z brusilnega vretena, medtem ko z viličastim ključem 14 pridržite vreteno na površini za ključ. Nato potegnite brusilno orodje in prijemalno prirobnico z brusilnega vretena.

Električna orodja z aretirno tipko vretena 5

Velja za naslednje tipe:

- 0 602 324 40. - 0 602 324 43 4 - 0 602 324 44.

Pri električnih orodjih z aretirno tipko vretena 5 odpade pri montaži brusilnih orodij pridržanje z viličastim ključem (glejte sliko E1–E2).

Tipko za aretiranje vretena pritiskajte le pri mirujočem brusilnem vretenu. V nasprotnem primeru se lahko električno orodje poškoduje. - Pred namestitvijo brusilnega orodja pritisnite aretirno tipko vretena 5 in tako aretirajte brusilno vreteno 3 ter tipko pridržite. - Montirajte želeno brusilno orodje (glejte "Montaža plošč za brušenje, rezanje ali košmačenje", stran 379). - Spustite aretirno tipko vretena 5 in tako sprostite blokado brusilnega vretena.

Montaža gumijastega brusilnega krožnika (glejte sliko F)

Velja za naslednje tipe:

- 0 602 301 4. - 0 602 324 40 - 0 602 305 40. - 0 602 306 43 4

Namestitev

Zagotovite, da bosta montirana zaščita za roke in dodatni ročaj (glejte "Montaža zaščitnih priprav", stran 379). Nataknite gumijasti brusilni krožnik 17 na brusilno vreteno 3. Položite brusilni list 16 na gumijasti brusilni krožnik. - Namestite okroglo matico 15 na navoj vretena. - Privijte okroglo matico s ključem z dvema luknjama 13, medtem ko z viličastim ključem 14 pridržite vreteno na površini za ključ brusilnega vretena 3.

Pazite na to, da bo okrogla matica 15 v celoti privita v izboklino gumijastega brusilnega krožnika, da ne bo motila pri brušenju in da bo brusilni list trdo sedel.

Odstranitev

• Pridržite brusilno vreteno 3 na površini za ključ z viličastim ključem 14.
• Odvijte okroglo matico 15 s ključem z dvema luknjama 13 z brusilnega vretena, medtem ko z vilčastim ključem 14 pridržite proti na površini za ključ. Potegnite brusilni list in brusilni krožnik z brusilnega vretena.

Montaža polirne plošče (glejte sliko G)

Velja za naslednje tipe:

- 0 602 301 4. - 0 602 324 40 - 0 602 305 40. - 0 602 306 434

Namestitev

Pazite na to, da se bo navoj polirne plošče natančno prilegal na navoj brusilnega vretena (M14).

Zagotovite, da bosta montirana zaščita za roke in dodatni ročaj (glejte „Montaža zaščitnih priprav“, stran 379). Privijte polirno ploščo 18 tako daleč na brusilno vreteno 3, da bo trdno prilegala na površino za ključ brusilnega vretena, medtem ko z vilčastim ključem 14 pridržite proti na površini za ključ brusilnega vretena.

Odstranitev

Odvijte trdno nasedlo polirno ploščo 18 z vilčastim ključem na njegovi površini za ključ z brusilnega vretena, medtem ko z vilčastim ključem 14 pridržite proti na površini za ključ 3.

Velja za naslednje tipe:

- 0 602 304 40. - 0 602 331 5.. - 0 602 324 44,..464, - 0 602 332 5.. ...474,..434 - 0 602 334 5..

- 0 602 329 5..

Namestitev

Pazite na to, da se bo navoj žičnate krtače natančno prilegal na navoj brusilnega vretena (M14).

Zagotovite, da bosta montirana zaščita za roke in dodatni ročaj (glejte „Montaža zaščitnih priprav“, stran 379). Privijte želeno žičnato krtačo 19 tako daleč na brusilno vreteno 3, da bo trdno prilegala na površino za ključ brusilnega vretena, medtem ko z vilčastim ključem 14 pridržite proti na površino za ključ brusilnega vretena.

Odstranitev

• Odvijte trdo nasajeno zičnato ktrao 19 z viličastim ključem na njegovi površini za ključ z brusilnega vretena, medtem ko z viličastim ključem 14 pridržite protipovršino za ključ.

Odsesavanje prahu/ostružkov

Prah nekaterih materialov, npr. svinčenega premaza, nekaterih vrst lesa, mineralov in kovin, je lahko zdravju škodljiv. Dotik ali vdihavanje tega prahu lahko povzroči alergijske reakcije in/ali obolenja dihal uporabnika ali oseb, ki se nahajajo v bližini. Določene vrste prahu, npr. prah hrastovine ali bukovine,

Slovensko | 381

veljajo kot kancerogene, še posebej v povezavi z dodatnimi snovmi za obdelavo lesa (kromat, zaščitno sredstvo za les). Material z vsebnostjo azbesta smejo obdelovati le strokovnjaki.

Po možnosti uporabljajte sesalnik prahu, ki je primeren glede na vrsto materiala. Poskrbite za dobro zračenje delovnega mesta. Priporočamo, da nosite zaščitno masko za prah s filtrom razreda P2.

Upoštevajte veljavne nacionalne predpise za obdelovane materiale.

Preprečite nabiranje prahu na delovnem mestu. Prah se lahko hitro vname.

Priključitev na oskrbovanje z električno energijo

Za obratovanje električnih orodij potrebujete frekvenčni pretvornik, ki ustvarja frekvenco v skladu s tipsko tablico.

Frekvenčni pretvorniki obstajajo v različnih velikostih z različnimi frekvencami, sekundarnimi napetostmi in nazivnimi močmi. Izbira frekvenčnega pretvornika je odvisna od električnih orodij, ki jih boste priključili. Naj vam pri izbiri frekvenčnega pretvornika svetujejo v strokovni trgovini Bosch.

Električno orodje dobite s posebnim štiri metre dolgim kablom brez vtiča. Da ga boste lahko uporabljali, mora biti posebni kabel opremljen s štiripolnim vtičem CEE (razpoznavna barva zelena).

Razen tega lahko električno orodje za zaščito pred preobremenitvami opremite z zaščitnim stikalom motorja. Nastavno območje zaščitnega stikala motorja mora zajemati nazivni tok električnega orodja (glejte "Tehnični podatki"). Zaščitno stikalo motorja mora reagirati v manj kot eni sekundi.

Upoštevajte tudi varnostna navodila in navodila za montažo, ki se nahajajo v navodilu za obratovanje zaščitnega stikala motorja!

Montaža vtikača CEE (glejte sliki I1-I2)

Sprostite oba vijaka 22 in potegnite vtikač z nastavkom 21 iz ohišja vtikača CEE 24. - Privijte nastavek iz umetne mase 25 v skladu s premerom posebnega kabla na električnem orodju in potisnite ohišje vtikača CEE nad posebni kabel. - Potegnite štiri žile skozi razbremenilo natega 20. Sprostite štiri majhne vijake 23 v vtikačnem vstavku 21 in vtaknite

končno tulko rjave žile L1 v kontaktno pušo L1, končno tulko modre žile L2 v kontaktno pušo L2, končno tulko črne žile L3 v kontaktno pušo L3, ter končno tulko zeleno-rumene žile za ozemljitev v kontaktno pušo

• Ponovno privijte štiri majhne vijake 23 v vtikačnem vstavku 21, da tako fiksirate štiri žile.
• Nato privijte razbremenilo natega 20 tako, da celoten kabel s plaščem kabla, da bodo končne tulke žil brez natega.
• Nataknite vtikačni vstavek 21 ponovno v ohišje vtikača CEE 24 in spet privijte oba vijaka 22. Nato preverite pravilno funkcijo zaščitnega vodnika. Vtaknite vtikač CEE 24 električnega orodja v priključno pušo frekvenčnega pretvornika.

Sedaj lahko frekvenčni pretvornik priključite na oskrbo z energijo.

Kako frekvenčni pretvornik priključite na oskrbo z energijo, si lahko preberete v navodilu za obratovanje frekvenčnega pretvornika.

Nato preverite smer vrtenja!

Preverjanje smeri vrtenja

Smer vrtenja brusilnega vretena se mora ujemati s puščico, ki se nahaja na električnem orodju. Če se brusilno vreteno pri prvem zagonu (glejte "Vklop/izklop električnega orodja", stran 382) vrti v nasprotno smer, morate električno orodje takoj spet izklopiti in ločiti od oskrbe z električno energijo. - Ponovno sprostite oba vijaka 22 in potegnite vtikač z nastavkom 21 iz ohišja vtikača CEE 24. - Sprostite končne tulke rjave in črne žile iz njihovih kontaktnih puš. - Nato vtaknite končno tulko črne žile L3 v kontaktno pušo L1 in končno tulko rjave žile v kontaktno pušo L3. - Ponovno privijte štiri majhne vijake 23 v vtikačnem vstavku 21, da tako fiksirate žile. Nataknite vtikačni vstavek 21 ponovno v ohišje vtikača CEE 24 in spet privijte oba vijaka 22. Nato preverite pravilno funkcijo zaščitnega vodnika.

Električno orodje ponovno priključite na oskrbo z energijo.

Delovanje

Zagon

Napetost in frekvenca vira električne energije se morata ujemati s podatki na tipski ploščici električnega orodja. Pred uporabo morate brusilno orodje pregledati. Montaža mora biti brezhibna, orodje pa se mora prosto vrteti. Opravite preizkusni tek brez obremenitve, ki naj traja približno 1 minuto. Ne uporabljajte poškodovanih, neuravnoteženih ali vibrirajočih brusilnih orodij. Poškodovana brusilna orodja lahko počijo in povzročijo telesne poškodbe. - Če električno orodje nepričakovano preneha delovati, čeprav je vklopno/izklopno stikalo v položaju „vklop", morate vklopno/izklopno stikalo 1 vrniti v položaj „izklop". Na ta način preprečite nekontroliran ponovni zagon. Pred ponovnim zagonom električnega orodja preverite oskrbo z energijo (glejte „Prikritjištev na oskrbovanje z el. energijo", stran 381). Preden priključite frekvenčni pretvornik na električno omrežje, morate vedno najprej povezati električno orodje s frekvenčnim pretvornikom.

Da bi prihranili energijo, vklopite električno orodje le takrat, ko ga boste uporabljali.

Vklop/izklop frekvenčnega pretvornika

Preden vklopite električno orodje, morate vklopiti frekvenčni pretvornik.

Pri tem upoštevajte navodila za obratovanje frekvenčnega pretvornika.

Velja za naslednje tipe:

- 06023244

Za vklop električnega orodja potisnite vklopno/izklopno stikalo 1 naprej. Za pritrditev vklopnega/izklopnega stikala 1 pritisnite vklopno/izklopno stikalo 1 s sprednje strani navzdol, dokler se ne zaskoči. - Za izklop električnega orodja spustite vklopno/izklopno stikalo 1.

Pri fiksiranem vklopnem/izklopnem stikalu 1 morate slednjega za kratek čas pritisniti zadaj navzdol in ga nato spustiti.

Vklop/izklop električnega orodja

Velja za naslednje tipe:

- 06023014.. - 06023295. - 060230440. - 06023315.. - 060230540. - 06023325.. - 0602306434 - 06023345..

Za vklop električnega orodja potisnite vklopno/izklopno stikalo 1 naprej in ga nato pritisnite. - Za fiksiranje pritisnjenega vklopnega/izklopnega stikala 1 potisnite vklopno/izklopno stikalo 1 še malo naprej. - Če želite električno orodje izklopiti, vklopno/izklopno stikalo 1 spustite, če pa je aretirano, vklopno/izklopno stikalo 1 na kratko pritisnite in ga nato spustite.

Navodila za delo

Pred nastavitvijo naprave, zamenjavo delov pribora ali preden odložite električno orodje, morate prekiniti oskrbo z energijo. Ta previdnostni ukrep onemogoča nenameren zagon električnega orodja. Previdno pri zarezovanju v nosilne stene, glejte odstavek "Opozorila glede statike". Če lastna teža obdelovanca ne zadošča, da bi varno nalegal na podlago, ga ustrezno vpnite. Nikoli ne obremenjujte električnega orodja do te mere, da bi se ustavilo. Pustite, da električno orodje po težki obremenitvi nekaj minut obratuje v praznem teku. Tako se vstavno orodje ohladi.

Brušenje s pahljačasto brusilno ploščo

S pahljačastim brusilnim kolutom (pribor) je mogoče tudi obdelovanje izbočenih površin in profilov.

Pahljačasti brusilni koluti imajo bistveno daljšo življenjsko dobo, nižji nivo hrupa in nižje brusilne temperature kot navadni brusilni koluti.

Rezanje kovine (glejte sliko K)

Pri rezanju z veznimi brusilnimi sredstvi morate vedno uporabiti zaščitni pokrov za rezanje.

Pri rezanju delajte z zmernim pomikom, ki ga prilagodite materialu. Ne pritiskajte na rezalno ploščo in preprečite zatikanje v obdelovanec in osciliranje.

Ustavljajoče se rezalne plošče ne skušajte zavirati tako, da bi s strani v nasprotni smeri njenega vrtenja pritiskali nanjo. Električno orodje vedno premikajte protismerno. V nasprotnem primeru obstaja nevarnost, da bo nekontrolirano izpadlo iz reza. Pri rezanju profilov in štirirobih cevi je najbolje začeti pri najmanjšem premeru.

Rezanje kamna

Pri rezanju kamna morate poskrbeti za dovolj dobro odsesavanje prahu. Nosite zaščitno masko proti prahu. Električno orodje se lahko uporablja samo za rezanje in brušenje.

Pri rezanju kamnine morate vedno uporabiti diamantno rezalno ploščo. Za preprečitev zataknitve morate uporabiti odsesovalni pokrov za rezanje z drsnim vodilom.

Električno orodje uporabljajte samo z odsesavanjem prahu in dodatno nosite še zaščitno masko proti prahu.

Sesalnik za prah mora biti primeren za odsesavanje kamnitega prahu. Na voljo so ustrezni sesalniki znamke Bosch.

Vklopite električno orodje in ga s sprednjim delom drsnega vodila postavite na obdelovanec. Električno orodje pomikajte z zmernim pomikom, ki ga morate prilagoditi materialu, ki ga obdelujete.

Pri rezanju posebno trdih obdelovancev, na primer betona z visoko vsebnostjo prodnikov, se lahko diamantna rezalna plošča segreje, kar povzroči poškodbe. Na to vas nedvoumno opozarja venec isker, ki se vrti skupaj s ploščo.

V takem primeru rezanje prekinite in ohladite diamantno rezalno ploščo tako, da jo pustite delovati v prostem teku pri najnižjem številu vrtljajev.

Opazno nazadovanje z delovnimi rezultati in več isker pomenita, da je diamantna rezalna plošča postala topa. Nabrusite jo lahko s kratkimi rezi v abrazivni material, na primer v apnenec.

Opozorila glede statike

Zareze v nosilne stene ureja normativ DIN 1053 del 1 oziroma določila, ki so specifična za posamezne države. Te predpise je treba obvezno spoštovati. Pred začetkom del se posvetujte z odgovornimi statiki, arhitekti ali s pristojnim vodstvom gradbišča.

Kosmačenje

Za kosmačenje nikoli ne uporabljajte rezalnih plošč.

Najboljši delovni rezultat boste pri kosmačenju dosegli z naklonskim kotom od 30° do 40°. Z zmernim pritiskanjem pomikajte električno orodje sem in tja. Tako se obdelovanec ne bo preveč segrel, ne bo spremenil barve in ne bo dobil brazd.

Brušenje s smirkovim papirjem s pomočjo gumijastega brusilnega krožnika

Izbira primernega smirkovega papirja je odvisna od materiala, ki ga želite obdelati.

Bosch ponuja brusilne liste različnih kakovosti, primerne za gumijaste brusilne krožnike. O tem vam lahko svetujejo v vaši strokovni trgovini.

Poliranje s polirno ploščo

Pri poliranju morate na material, ki se ga obdeluje, ali na polirno ploščo nanesti brusilno sredstvo, ki ga z rotacijo vdelate v površino materiala.

Če delate z več stopnjami poliranja, pri katerih ima vsako brusilno sredstvo finejšo granulacijo, morate pri vsaki granulaciji polirnega sredstva uporabiti drugo polirno ploščo.

Med postopkom morate pred vsakim posameznim poliranjem skrbno očistiti površino materiala, ki ga obdelujete.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

Pred nastavitvijo naprave, zamenjavo delov pribora ali preden odložite električno orodje, morate prekiniti oskrbo z energijo. Ta previdnostni ukrep omogoča, da preprečite nenameren zagon električnega orodja. Električno orodje in prezračevalne reže naj bodo vedno čisti, kar bo zagotovilo dobro in varno delo. Pri ekstremnih pogojih uporabe po možnosti uporabljajte vedno odsesovalno opremo. Pogosto izpihujte prezračevalne reže in orodje priključite prek tokovnega zaščitnega stikala (PRCD). Prevodni prah, ki nastane pri obdelavi kovin, se lahko nabira v notranjosti električnega orodja. Pri tem se lahko poškoduje zaščitna izolacija električnega orodja. Pri brusilnem vretenu redno merite število vrtljajev pri prostem teku. Če leži izmerjena vrednost nad 10 % pod ali nad navedenim številom vrtljajev pri prostem teku (glejte tehnične podatke), morate poskrbeti za to, da se električno orodje pregleda na strani servisa Bosch. Pri previsokem številu vrtljajev pri prostem teku se lahko stavno orodje zlomi, pri prenizkemu številu vrtljajev se zmanjša zmogljivost.

Uporabljajte izključno originalni kabel! Pred vsako uporabo preverite električno orodje, kabel in vtič na morebitne poškodbe. Da bi se izognili nevarnostim, kabla in vtiča ne smete popravljati, temveč ga morate zamenjati. Vzdrževalna dela in popravila se smejo izvajati le s strani kvalificirane osebe. S tem je zagotovljena stalna varnost električnega orodja.

Pri orodju, ki ste ga ločili z električnega omrežja, očistite priključne puše, spojke in vtič s suho, nevlaknasto krpo ter odstranite prah in delce umazanije.

Po 150 urah obratovanja očistite gonilo z blagim topilom. Upoštevajte navodila izdelovalca topil za uporabo in odstranitev. Nato namažite gonilo s specialnim Boschevim mazivom za gonila. Ponovite postopek čiščenja na vsakih 300 ur obratovanja od prvega čiščenja.

Pooblaščena servisna delavnica za Boscheve izdelke opravlja ta dela hitro in zanesljivo.

Da bi se izognili ogrožanju varnosti v primeru, da morate na domači priključek nikelj, mora to storiti servis podjetja Bosch ali pooblaščen servis za električna orodja Bosch.

Bodite skrbni pri shranjevanju pribora in rokovanju z njim.

Pribor

O celotnem programu kakovostnega pribora lahko dobite informacije na spletni strani www.bosch-pt.com in www.boschproductiontoTools.com ali v vaši specializirani trgovini.

Servis in svetovanje o uporabi

Servis Vam bo dal odgovore na Vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Riske razstavljenega stanja in informacije o nadomestnih delih se nahajajo tudi na spletu pod:

www.bosch-pt.com

Skupina svetovalcev o uporabi podjetja Bosch Vam bo z veseljem v pomoč pri vprašanjih o naših izdelkih in njihovega pribora. Ob vseh vprašanjih in naročilih rezervnih delov nujno sporočite 10-mestno številko na tipski ploščici izdelka.

Slovensko

Top Service d.o.o. Celovška 172 1000 Ljubljana Tel.: [phone] Tel.: [phone] Fax: [phone]

Odlaganje

Električno orodje, pribor in embalažo je treba dostaviti v okolju prijazno ponovno predelavo. Električnih orodij ne vrzite med gospodinjske odpadke!

Samo za države EU:

V skladu z Direktivo 2012/19/EU Evropskega parlamenta in Sveta o odpadni električni in elektronski opremi (OEEO) in njeni uresničitvi v nacionalnem pravu se morajo električna orodja, ki niso več v uporabi, ločeno zbrati ter okolju prijazno reciklirati.

Pridržujemo si pravico do sprememb.

Hrvatski

Upute za sigurnost

Opće upute za sigurnost za električne alate

UPOZORENJE Treba pročitati sve napomene o sigurnosti i upute.

Ako se ne bi poštovale napomene o sigurnosti i upute, to bi moglo uzrokovati strujni udar, požar ili teške ozljede.

Posebne napomene upozorenja za poliranje

Ne dopustite labave dijelove haube za poliranje, osobito uza zia pričvršćenje. Uzice za pričvršćenje na odgovarajući način smjestite ili skratite. Ovakve labave uzice koje rotiraju mogle bi zahvatiti vaše prste ili izradak.

Posebne upute upozorenja za radove sa čeličnim četkama

Obratite pozornost da čelične četke i tijekom uobičajene uporabe gube komadiće žice. Ne preopterećujte ove žice prekomjernim pritiskanjem. Odletjeli komadići žice mogu vrlo lako probiti tanku odjeću i/ili kožu.

Kadar se priporoča uporaba zaščitnega pokrova, je treba preprečiti dotik pokrova in jeklene krtače. Krožne in lončaste žične krtače lahko zaradi pritiska in centrifugalne sile povečajo svoj premer.

Dodatna navodila in opozorila

Nosite zaščitna očala.

▷ Uporabite primerno napravo za iskanje skritih napeljav ali poiščite pomoč lokalnega distributerja. Stik z električnimi vodi lahko povzroči požar in električni udar. Poškodba plinske cevi lahko povzroči eksplozijo. Prebijanje vodovodne cevi povzroči materialno škodo ali lahko povzroči električni udar. Če je električno napajanje prekinjeno, npr. zaradi izpada elektrike ali izvleka omrežnega vtiča, deblokirajte stikalo za vklop/izklop in ga preklopite v položaj izklopa. S tem boste preprečili nenadzorovan ponovni zagon. Ne dotikajte se brusilne plošče za brušenje in rezalne plošče, preden se ohladijo. Brusilne plošče se med delom močno segrejejo. Električno orodje trdno držite z obema rokama in zavzemite varen ter stabilen položaj telesa. Električno orodje boste varno vodili z obema rokama. Zavarujte obdelovanec. Obdelovanec, vpet s pomočjo vpenjalne naprave in primeža, je varnejši kot če ga držite z roko. Električno orodje priključite na pravilno ozemljeno električno omrežje. Vtičnica in podaljšek morata imeti delujoč zaščitni vodnik.

Napomene za sigurnost za opskrbu električnom energijom visokofrekventnih alata

Treba se strogo pridržavati napomena za sigurnost i uputa za rad za pretvarač frekvencije! Pobliže podatke o tome možete dobiti kod proizvođača pretvarača frekvencije. ▷ Pretvarač frekvencije mora biti osiguran sa zaštitnim uređajem struje kvara, ako s njim želite raditi u okolini koja zahtjeva posebnu zaštitu osoblja. Posebna zaštita osoblja je npr. potrebna kod rada u vlažnim prostorijama ili sa materijalima kod kojih može nastati prašina vodljiva za

struju. Ako se ne bi koristili zaštitni uređaji struje kvara, može doći do strujnog udara, opasnosti od požara ili ozbiljnih ozljeda.

Zaštitni uređaji struje kvara u električnu opskrbnu mrežu smiju ugrađivati samo stručno osoblje. Samo tako se može osigurati besprijekorna funkcija. Izlazni napon i frekvencija pretvarača frekvencije mora se podudarati sa podacima na tipskoj pločici visokofrekventnog električnog alata. ▷ Električni alat smije raditi isključivo sa odgovarajućim utikačem. CEE-utikač mora biti prilagođen na nazivnu struju koju zahtjeva električni alat (vidjeti u Tehnički podaci). ▷ Instaliranje utikača i priključak na električno napajanje treba izvesti stručno osoblje koje ima školovanje za rukovanje s visokofrekventnim alatima. Koristite isključivo originalni kabel! Prije svakog korištenja električnog alata, kabel i utikač ispitajte na eventualna oštećenja. Kako bi se izbjegle opasnosti, kabel i utikač ne smiju se popravljati, nego se moraju zamijeniti.

Opis proizvoda i radova

Treba prebrati vsa varnostna opozorila in navodila. Če se varnostna opozorila in navodila ne upoštevajo, lahko pride do električnega udara, požara ali hudih poškodb.

Prosimo, odprite zložljivo stran s slikami in imejte to stran odprto, medtem ko berete navodila za uporabo.
