HWS 88230 Professional - Smerigliatrice angolare BOSCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Smerigliatrice angolare
Marca	Bosch
Modello	HWS 88230 Professional
Categoria	Utensile elettrico ad alta frequenza
Diametro massimo del disco	125 mm
Potenza nominale	950 W
Frequenza nominale	200 Hz
Tensione nominale	200 V (trifase)
Velocità a vuoto	9500 min⁻¹ (secondo modello)
Filettatura del mandrino	M14
Peso (secondo norma EPTA)	circa 2,8 kg
Impugnatura aggiuntiva	Antivibrazioni
Protezione mani	Incluso per lavori con platorello di levigatura o spazzola
Cappa di protezione	Per molatura e per troncatura (adattato in base all'uso)
Interruttore	Scorrevole o Tricontrol con blocco
Alimentazione richiesta	Convertitore di frequenza per corrente trifase ad alta frequenza
Usi	Molatura, troncatura, levigatura, spazzolatura di metallo e pietra (a secco)
Manutenzione	Pulire regolarmente le griglie di ventilazione; controllare la velocità a vuoto
Accessori inclusi	Chiave a forcella, protezione mani, impugnatura aggiuntiva
Riparabilità	Ricambi disponibili; servizio post-vendita Bosch

Domande frequenti - HWS 88230 Professional BOSCH

Come montare la cappa di protezione sulla smerigliatrice Bosch HWS 88230?

Inserire la cappa di protezione con la camma di codifica nella scanalatura sul collare del mandrino. Regolare la posizione e quindi bloccare la vite di bloccaggio con una coppia di almeno 10 Nm.

Quali tipi di dischi posso utilizzare con questa smerigliatrice?

È possibile utilizzare dischi da molatura, da troncatura, platorelli di levigatura in gomma, spazzole metalliche e dischi lamellari, a condizione di rispettare le dimensioni: diametro max. 125 mm, foro adatto alla flangia.

Come cambiare il disco di molatura?

Scollegare l'utensile. Bloccare il mandrino con la chiave a forcella, svitare il dado di serraggio, sostituire il disco, quindi riavvitare saldamente il dado. Verificare che il disco giri liberamente prima dell'uso.

Come utilizzare l'impugnatura aggiuntiva antivibrazioni?

Avvitare l'impugnatura aggiuntiva a sinistra o a destra del carter del cambio secondo le proprie preferenze. Non modificare l'impugnatura e non utilizzarla se danneggiata.

Perché il mio utensile non si avvia?

Verificare che il convertitore di frequenza sia collegato e acceso. Assicurarsi che l'interruttore On/Off non sia bloccato (premere brevemente sulla parte posteriore per sbloccarlo). Se il problema persiste, contattare il servizio di assistenza.

Come installare la spina CEE specifica?

Tagliare la guaina del cavo speciale, inserire i conduttori (L1 marrone, L2 blu, L3 nero, verde-giallo) nelle boccole corrispondenti della spina CEE, serrare le viti, quindi riavvitare le due viti dell'alloggiamento. Controllare il senso di rotazione all'avvio.

Questa smerigliatrice può tagliare piastrelle o pietra?

Sì, per il taglio della pietra, utilizzare un disco diamantato e una cappa di aspirazione specifica. Indossare una maschera antipolvere e garantire un'aspirazione sufficiente.

Come si effettua la manutenzione della smerigliatrice?

Pulire regolarmente le griglie di ventilazione con aria compressa. Misurare la velocità a vuoto con un tachimetro; se si discosta di oltre il 10% dal valore nominale, far controllare l'utensile presso il servizio di assistenza.

Qual è la potenza della HWS 88230 Professional?

La potenza nominale varia a seconda dei modelli, generalmente 950 W per le versioni ad alta frequenza. Controllare la targhetta dati del proprio apparecchio.

Dove trovare i ricambi per questa smerigliatrice?

I ricambi come cappe, impugnature, dadi e dischi sono disponibili presso i rivenditori autorizzati Bosch e il servizio di assistenza.

MANUALE UTENTE HWS 88230 Professional BOSCH

Istruzioni originali

Qualora non fosse possibile evitare di utilizzare l'elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L'uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.

Sicurezza delle persone

• È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile durante le operazioni di lavoro. Non utilizzare mai l'elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può essere causa di gravi incidenti. Indossare sempre equipaggiamento protettivo individuale nonché occhiali protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di incidenti. Evitare l'accensione involontaria dell'elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'elettroutensile sia spento. Tenendo il dito sopra l'interruttore

mentre si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.

Prima di accendere l'elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un attrezzo oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti. Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate. Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catene. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

Trattamento accurato ed uso corretto degli elettroutensili

Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l'elettroutensile esplicitamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione. Non utilizzare mai elettroutensili con interruttori rotti. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere aggiustato.

Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessori oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina alla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione involontariamente. Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l'elettroutensile a persone che non siano abituate all'uso o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. Eseguire la manutenzione dell'elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell'elettroutensile stesso. Prima di iniziare l'impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata molto accuratamente. Mantenere gli utensili da taglio sempre affiliati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentemente e sono più facili da condurre. Utilizzare l'elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro o le operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

Assistenza

• Far riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell'elettroutensile.

Indicazioni di sicurezza per levigatrici angolari

Indicazioni generali di sicurezza relative ad operazioni di levigatura con carta vetrata e lucidatura

Valide per i seguenti tipi:

-06023014.. -060230540. -0602306434 -060232440 ▷ Questo elettroutensile è previsto per essere utilizzato come smerigliatrice con carta vetrata e lucidatrice. Attenersi a tutte le avvertenze di pericolo, istruzioni, illustrazioni e dati che vengono forniti insieme all'apparecchio. In caso di mancata osservanza delle seguenti istruzioni vi è pericolo di provocare una scossa elettrica, di sviluppare incendi e/o lesioni gravi.

84 Italiano

▷ Questo elettroutensile non è adatto per levigatura, lavori con spazzole metalliche, operazioni di troncatura. Utilizzando l'elettroutensile per applicazioni non esplicitamente previste per lo stesso, possono verificarsi situazioni pericolose e lesioni.

Indicazioni generali di sicurezza relative ad operazioni di levigatura, lavori con spazzole metalliche ed operazioni di troncatura

Valide per i seguenti tipi:

Questo elettroutensile è previsto per essere utilizzato come levigatrice, spazzola metallica e troncatrice. Attenersi a tutte le avvertenze di pericolo, istruzioni, illustrazioni e dati che vengono forniti insieme all'apparecchio. In caso di mancata osservanza delle seguenti istruzioni vi è pericolo di provocare una scossa elettrica, di sviluppare incendi e/o lesioni gravi. Questo elettroutensile non è adatto per levigatura con carta vetrata e operazioni di lucidatura. Utilizzando l'elettroutensile per applicazioni non esplicitamente previste per lo stesso, possono verificarsi situazioni pericolose e lesioni.

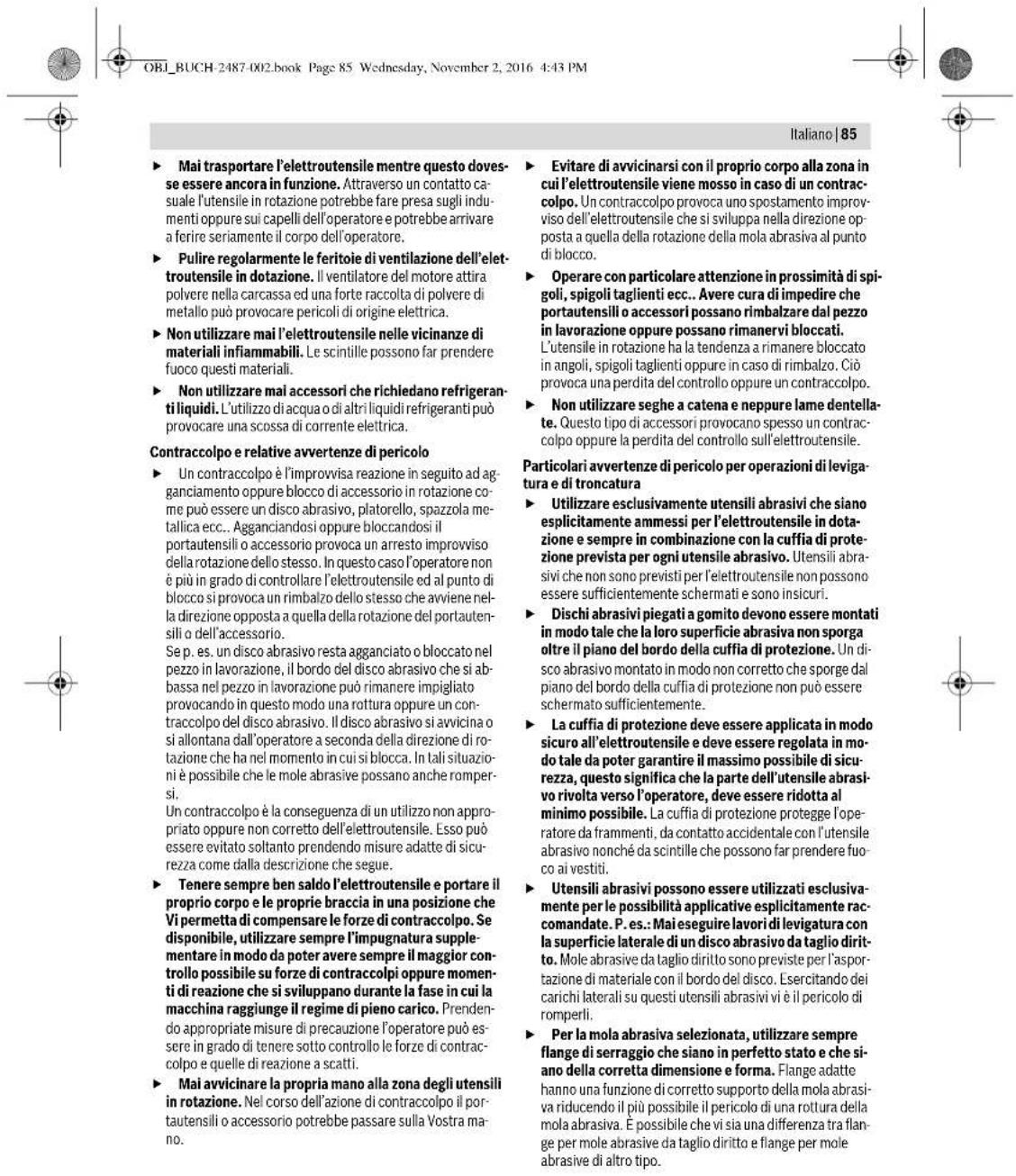

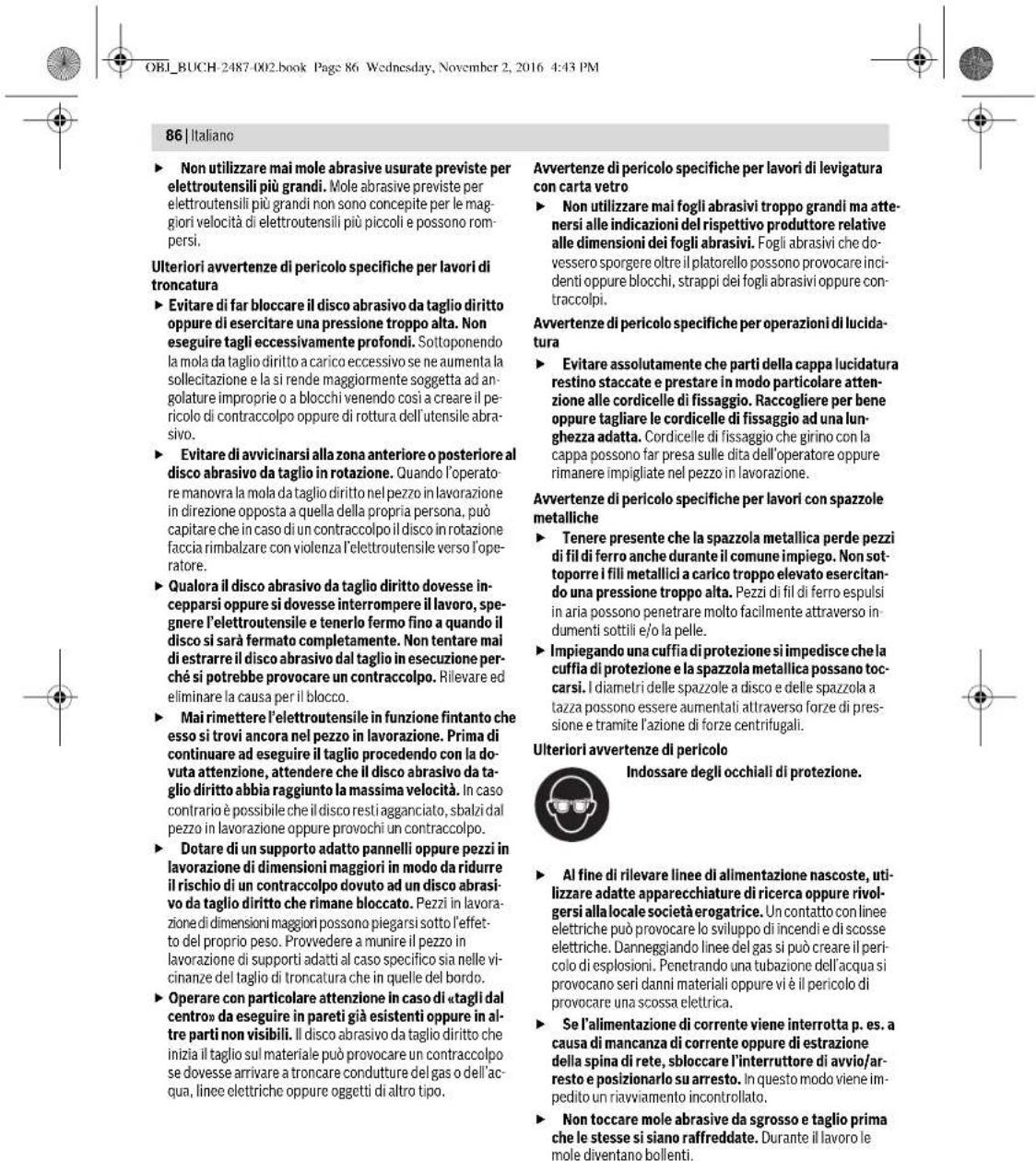

Istruzioni di sicurezza generali per lavori di levigatura, levigatura con carta vetrata, lavori con spazzole metalliche, lucidatura e troncatura

Valide per tutti i tipi

Non utilizzare nessun accessorio che la casa costruttrice non abbia esplicitamente previsto e raccomandato per questo elettroutensile. Il semplice fatto che un accessorio possa essere fissato al Vostro elettroutensile non è una garanzia per un impiego sicuro. Il numero di giri ammesso dell'accessorio impiegato deve essere almeno tanto alto quanto il numero massimo di giri riportato sull'elettroutensile. Un accessorio che gira più rapidamente di quanto consentito può rompersi in vari pezzi e venire lanciato intorno. - Il diametro esterno e lo spessore dell'accessorio montato devono corrispondere ai dati delle dimensioni dell'elettroutensile in dotazione. In caso di utilizzo di portautensili e di accessori di dimensioni sbagliate non sarà possibile schermarli oppure controllarli a sufficienza. Accessori con filetto riportato devono essere adatti in modo preciso alla filettatura dell'alberino. Negli accessori che vengono montati tramite flangia, il diametro del foro dell'accessorio deve corrispondere al diametro di alloggiamento della flangia. Accessori che non vengono fissati in modo preciso all'elettroutensile non ruotano in modo uniforme, vibrano molto forte e possono provocare la perdita del controllo.

Non utilizzare mai portautensili o accessori danneggiati. Prima di ogni utilizzo, controllare i portautensili e gli accessori e accertarsi che sui dischi abrasivi non vi siano schegge o crepe, che il platorello non sia soggetto a incrinature, crepe o forte usura e che le spazzole metalliche non abbiano fili metallici allentati o rotti. Se l'elettroutensile o l'accessorio impiegato dovesse sfuggire dalla mano e cadere, accertarsi che non abbia subito danni o utilizzare un accessorio intatto. Una volta controllato e montato il portautensili o accessorio, far funzionare l'elettroutensile per un minuto al numero massimo di giri, tenendosi a distanza e impedendo ad altre persone di avvicinarsi al portautensili o accessorio in rotazione. Nella maggior parte dei casi, i portautensili o accessori danneggiati si rompono durante questo periodo di prova. Indossare abbigliamento di protezione. A seconda dell'applicazione, utilizzare una visiera completa, maschera di protezione per gli occhi o occhiali di sicurezza. Se necessario, portare maschere per polveri, protezione acustica, guanti di protezione o un grembiule speciale in grado di proteggere da piccole particelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria durante diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l'applicazione. Esponendosi per lungo tempo a un rumore troppo forte, vi è il pericolo di perdere l'udito. Avere cura di assicurarsi che altre persone non possano avvicinarsi alla zona di lavoro. Ogni persona che entra nella zona di operazione deve indossare un abbigliamento protettivo personale. Frammenti del pezzo in lavorazione o utensili rotti possono volare via o provocare incidenti anche al di fuori della zona diretta di lavoro. - Tenere l'apparecchio esclusivamente per le superfici isolate dell'impugnatura qualora venissero effettuati lavori durante i quali l'accessorio potrebbe venire a contatto con cavi elettrici nascosti o con il proprio cavo di rete. Il contatto con un cavo sotto tensione può mettere in tensione anche parti metalliche dell'apparecchio, causando una scossa elettrica. - Tenere il cavo di collegamento elettrico sempre lontano da portautensili o accessori in rotazione. Se si perde il controllo sull'elettroutensile, vi è il pericolo di troncare o colpire il cavo di collegamento elettrico e la vostra mano o braccio può arrivare a toccare il portautensili o accessorio in rotazione. - Mai poggiare l'elettroutensile prima che il portautensili o l'accessorio impiegato non si sia fermato completamente. L'utensile in rotazione può entrare in contatto con la superficie di appoggio facendovi perdere il controllo sulla macchina.

Durante le operazioni di lavoro è necessario tenere l'elettroutensile sempre con entrambe le mani e adottare una posizione di lavoro sicura. Utilizzare con sicurezza l'elettroutensile tenendolo sempre con entrambe le mani. Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. Collegare l'elettroutensile a una rete di alimentazione dotata di un corretto collegamento a terra. Sia la presa che il cavo di prolunga devono essere muniti di conduttore di protezione perfettamente funzionante.

Indicazioni di sicurezza per l'alimentazione elettrica di utensili ad alta frequenza

Le indicazioni operative e di sicurezza relative al convertitore di frequenza devono essere rispettate rigorosamente! Per informazioni più precise a riguardo rivolgersi al produttore del convertitore di frequenza. Il convertitore di frequenza deve essere protetto con un dispositivo di sicurezza per corrente di guasto se lo stesso viene messo in funzione in ambienti che richiedono una particolare protezione per le persone. Una protezione particolare per le persone è necessaria ad esempio in caso di lavori in ambienti umidi oppure quando si lavorano materiali che producono polveri conduttrici di corrente. In mancanza di dispositivi di sicurezza per corrente di guasto si crea il pericolo di scosse elettriche, dello sviluppo di incendi oppure di lesioni serie. Il dispositivo di protezione per correnti di guasto deve essere installato nella rete dell'alimentazione elettrica esclusivamente da personale specializzato. Soltanto in questo modo è possibile assicurare un funzionamento perfetto. La tensione di uscita e la frequenza del convertitore di frequenza devono corrispondere con i dati riportati sulla targhetta del tipo di elettroutensile ad alta frequenza. L'elettroutensile deve essere fatto funzionare esclusivamente con una spina adatta. La spina CEE deve essere realizzata per la corrente nominale necessaria all'elettroutensile (vedi dati tecnici). Il montaggio della spina ed il collegamento all'alimentazione di corrente deve essere effettuato da personale specializzato appositamente istruito relativamente all'utilizzo di impianti con utensili ad alta frequenza. Utilizzare esclusivamente cavi originali! Prima di ogni utilizzo controllare l'elettroutensile, il cavo e la spina in merito ad eventuali danneggiamenti. I cavi e le spine non devono essere riparati bensì devono essere sostituiti per evitare pericoli.

Descrizione del prodotto e caratteristiche

Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Si prega di aprire la pagina ribaltabile sulla quale è raffigurata schematicamente la macchina e lasciarla aperta durante la lettura del manuale delle istruzioni per l'uso.

Uso conforme alle norme

Valido per i seguenti tipi: -06023014.. -060230540. -0602306434 -060232440.

L'elettroutensile è idoneo per la levigatura con carta vetrata e la lucidatura di superfici in metallo e vernice, senza l'impiego di acqua.

Valido per i seguenti tipi:

-060230440.

-060232444,..464,..474,..434 -06023295.. -06023315.. -06023325.5 -06023345

L'elettroutensile è ideale per la troncatura, la sgrossatura e la spazzolatura di materiali metallici e materiali pietrosi, senza l'impiego di acqua.

Per la troncatura con abrasivo combinato deve essere impiegata una cuffia di protezione speciale per la troncatura.

Durante la troncatura di materiali pietrosi è necessario provvedere a una sufficiente aspirazione della polvere.

Valido per tutti i tipi

Devono essere utilizzate esclusivamente le cuffie di protezione ed i dati di serraggio forniti in dotazione oppure omologati per il presente elettroutensile.

Componenti illustrati

La numerazione dei componenti illustrati si riferisce all'illustrazione dell'elettroutensile che si trova sulla pagina con la rappresentazione grafica.

1 Interruttore di avvio/arresto 2 Impugnatura supplementare 3 Filettatura alberino 4 Collare alberino 5 Tasti di bloccaggio dell'alberino 6 Cuffia di protezione 7 Vite di fissaggio per cuffia di protezione 8 Camma codificatrice

9 Protezione mano

10 Flangia con anello O 11 Mola abrasiva/mola per troncare/mola da grosso

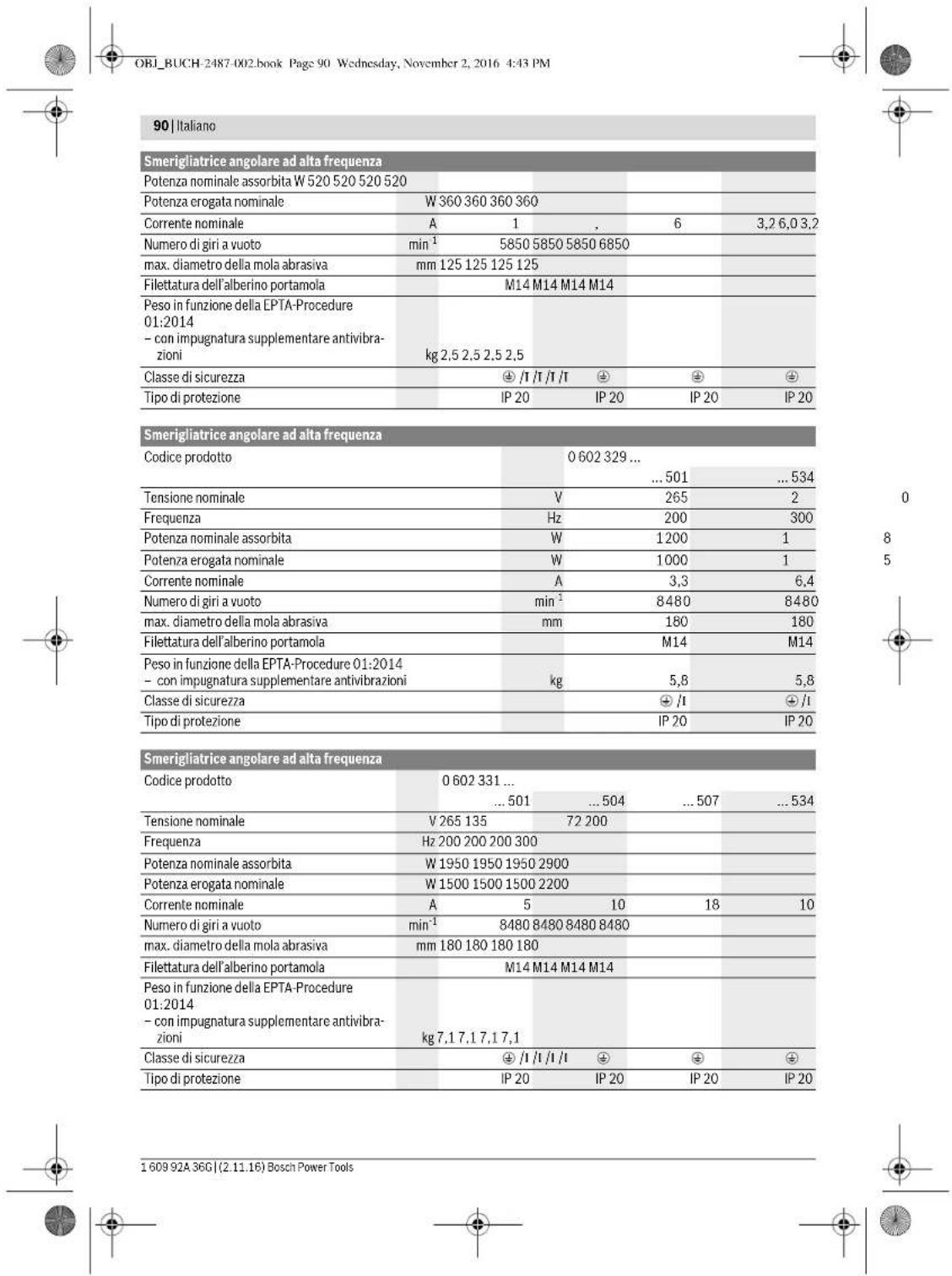

Smerigliatrice angolare ad alta Frequenza
Codice prodotto	0 602 332 ...
	... 501	... 504	... 507	... 534	... 511
Tensione nominale	V 265 135 72 200 72
Frequenza	Hz 200 200 200 300 300
Potenza nominale assorbita	W 1950 1950 1950 2900 2900
Potenza erogata nominale	W 1500 1500 1500 2200 2200
Corrente nominale	A 5	10 18 10 27
Numero di giri a vuoto	\( min^{-1} \)6600 6600 6600 6600 6600
max. diametro della mola abrasiva	mm 230 230 230 230 230
Filetture dell'alberino portamola	M14 M14 M14 M14 M14
Peso in funzione della EPTA-Procedure01:2014
- con impugnatura supplementare antivibra-zioni	kg 7,1 7,1 7,1 7,1
Classe di sicurezza	# /I	# /I	# /I	# /I	# /I
Tipodi protezione	IP 20	IP 20	IP 20	IP 20	IP 20

Smerigliatrice angolare ad alta frequenza
Codice prodotto	0 602 334 ...
		... 501	... 504	... 507	... 534
Tensione nominale	V	265	135	72	200
Frequenza	Hz	200	200	200	300
Potenza nominale assorbita	W	2500	2500	2500	3800
Potenza erogata nominale	W	2200	2200	2200	3100
Corrente nominale	A	6,7	13,2	24,7	13,2
Numero di giri a vuoto	\( \mathbf{m} \mathbf{i}^{-1} \)	6600	6600	6600	6600
max. diametro della mola abrasiva	mm	230	230	230	230
Filetture dell'alberino portamola		M14	M14	M14	M14
Peso in funzione della EPTA-Procedure 01:2014 - con impugnatura supplementare antivibra-zioni	kg	7,8	7,8	7,8	7,8
Classe di sicurezza		€/I	€/I	€/I	€/I
Tipo di protezione		IP 20	IP 20	IP 20	IP 20

Indicazioni relative all'alimentazione elettrica

L'elettroutensile fa parte di un sistema ad alta frequenza e richiede corrente trifase con una frequenza secondo la targhetta del tipo.

Per raggiungere questa frequenza è necessario collegare l'elettroutensile con un convertitore di frequenza (vedi «Collegamento all'alimentazione elettrica», pagina 96).

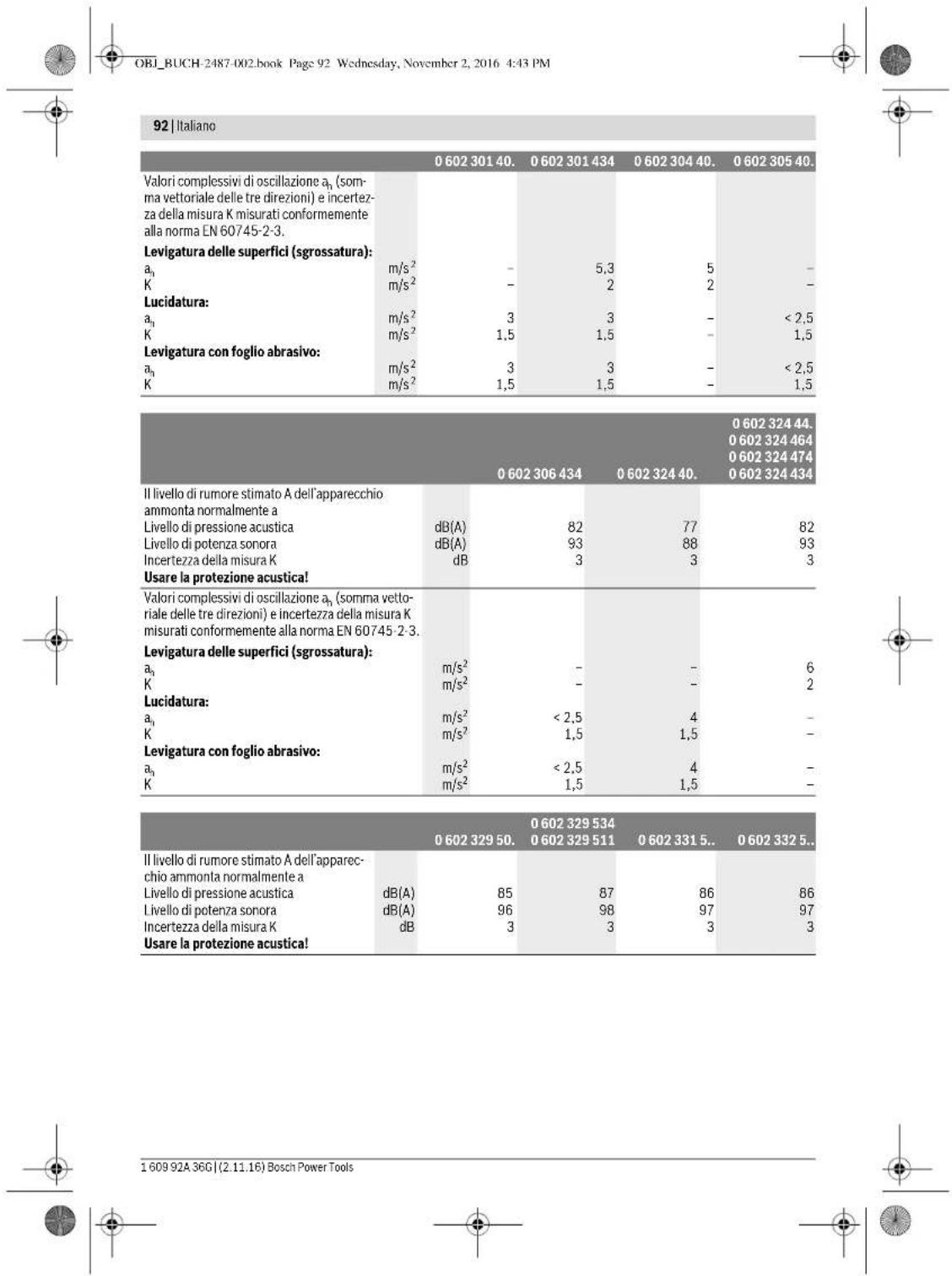

Informazioni sulla rumorosità e sulla vibrazione

Valori di emissione acustica rilevati conformemente a EN 60745-2-3.

		0 602 301 40.	0 602 301 434	0 602 304 40.	0 602 305 40.
Il livello di rumore stimato A dell'apprec-chio ammonta normalmente a
Livello di pressione acustica	dB(A)	72	82	79	76
Livello di potenza sonora	dB(A)	83	93	90	87
Incertezza della misura K	dB	3	3	3	3
Usare la protezione acustica!

	Italiano | 93
	0 602 329 50.	0 602 329 534 0 602 329 511	0 602 331 5..	0 602 332 5..
Valori complessivi di oscillazione \( a_{i} \) (som- ma vettoriale delle tre direzioni) e incertez- za della misura K misurati conformmente alla norma EN 60745-2-3.
Levigatura delle superfici (sgrossatura):
\( a_{h} \)	m/s2	7	7	7	7
K	m/s2	1,5	1,5	1,5	1,5
Lucidatura:
\( a_{h} \)	m/s2	-	-	-	-
K	m/s2	-	-	-	-
Levigatura con foglio abrasivo:
\( a_{h} \)	m/s2	-	-	-	-
K	m/s2	-	-	-	-

		0 602 334 50.	0 602 334 534
Il livello di rumore stimato A dell'apparecchio ammonta normalmente a
Livello di pressione acustica	dB(A)	86	86
Livello di potenza sonora	dB(A)	97	97
Incertezza della misura K	dB	3	3
Usare la protezione acustica!
Valori complessivi di oscillazione a1, (somma vettoriale delle tre di-rezioni) e incertezza della misura K misurati conformmente alla norma EN 60745-2-3.
Levigatura delle superfici (sgrossatura):
a1	m/s2	7	7
K	m/s2	3	3
Lucidatura:
a1	m/s2	-	-
K	m/s2	-	-
Levigatura con foglio abrasivo:
a1	m/s2	-	-
K	m/s2	-	-

Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato secondo una procedura di misurazione conforme alla norma EN 60745 e può essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni.

Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'elettroutensile. Qualora l'elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori e utensili da innesto differenti oppure con manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo.

Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l'apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Questo può ridurre chiaramente la sollecitazione da vibrazioni per l'intero periodo operativo.

Adottare misure di sicurezza supplementari per la protezione dell'operatore dall'effetto delle vibrazioni come p.es.: manutenzione dell'elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro.

Dichiarazione di conformità

Dichiariamo sulla nostra piena responsabilità che il prodotto descritto nella sezione «Dati tecnici» è conforme a tutte le disposizioni pertinenti delle Direttive 2011/65/UE, 2014/30/UE, 2006/42/CE e alle relative modifiche, nonché alle seguenti Normative: EN 60745-1, EN 60745-2-3, EN 50581.

Fascicolo tecnico (2006/42/CE) presso:

Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANIA

Henk Becker

Montaggio del dispositivo di protezione

Indicazioni generali

Interrompere sempre l'alimentazione di energia prima di effettuare le operazioni di regolazione sull'apparecchio, prima di sostituire accessori oppure prima di posare l'elettroutensile al termine di un lavoro. Tale precauzione evita che l'elettroutensile possa essere messo in funzione inavvertitamente.

Nota bene: Dopo una rottura della mola abrasiva durante il funzionamento oppure in caso di danneggiamento dei dispositivi di alloggiamento sulla cuffia di protezione/sull'elettroutensile, l'elettroutensile deve essere inviato immediatamente al Servizio Assistenza Clienti, per quanto riguarda gli indirizzi vedi il relativo «Assistenza cliente e consulenza impieghi».

Regolare le cuffie di protezione in modo da impedire una scia di scintille in direzione dell'operatore.

Nota bene: Le camme codificatrici applicate sulle cuffie di protezione garantiscono che all'elettroutensile possa essere montata esclusivamente una cuffia di protezione adatta.

Cuffia di protezione per la levigatura (vedi figura A) Valida per i seguenti tipi:

-060230440. -06023295.. -0602324434 -06023315.. -060232444. -06023325.. -0602324464 -06023345.. -0602324474

• Applicare la cuffia di protezione 6 con la camma codificatrice 8 nella scanalatura di codifica sul collare alberino 4 fino a quando il collare della cuffia di protezione è posizionato sulla flangia dell'elettroutensile.
• Adattare la posizione della cuffia di protezione alle esigenze dell'operazione di lavoro in corso.
• Per il bloccaggio della cuffia di protezione serrare la vite di fissaggio 7 con una coppia di serraggio di almeno 10Nm .

Cuffia di protezione per la troncatura

Valida per i seguenti tipi:

Durante la troncatura con abrasivo combinato utilizzare sempre una cuffia di protezione per la troncatura. Per la troncatura di pietre utilizzare sempre la cuffia di aspirazione per la troncatura con slitta di guida (accessorio). Le cuffie di protezione per la troncatura vengono montate analogamente alla cuffia di protezione standard (vedi figura A).

Impugnatura supplementare antivibrazioni (vedi figura B)

L'impugnatura supplementare antivibrazioni permette di lavorare a vibrazione ridotta e quindi di lavorare in modo più piacevole e sicuro. Utilizzare il Vostro elettroutensile soltanto con l'impugnatura supplementare 2.

A seconda della posizione di lavoro che si preferisce, avvitare l'impugnatura supplementare 2 a destra oppure a sinistra della testata ingranaggi. Non eseguire mai nessuna modifica all'impugnatura supplementare. Non continuare mai ad utilizzare un'impugnatura supplementare danneggiata.

Protezione mano (vedi figura C)

Valida per i seguenti tipi:

In caso di lavori con il platorello in gomma 17 oppure con la spazzola a tazza/spazzola piatta (a fili intrecciati)/disco lamellare, montare sempre la protezione per le mani 9. Fissare la protezione per le mani 9 servendosi dell'impugnatura supplementare 2.

Montaggio degli utensili abrasivi Indicazioni generali

Interrompere sempre l'alimentazione di energia prima di effettuare le operazioni di regolazione sull'apparecchio, prima di sostituire accessori oppure prima di posare l'elettroutensile al termine di un lavoro. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione inavvertitamente.

Tenere sempre in considerazione le dimensioni degli utensili abrasivi. Il diametro del foro deve corrispondere perfettamente e senza gioco alla flangia. Non utilizzare mai né riduzioni né adattatori.

Pulire la filettatura dell'alberino 3 e tutti i componenti da montare. Dopo il montaggio dell'utensile abrasivo verificare prima dell'accensione, se l'utensile abrasivo è montato in modo corretto e può essere girato senza impedimenti. Assicurarsi che l'utensile abrasivo non venga a contatto con la cuffia di protezione o altre parti.

Montaggio delle mole abrasive, mole per troncare oppure mole da sgrosso (vedi figure D1 - D2)

Valide per i seguenti tipi:

-060230440, -06023315, -060232444, -06023325, -06023345, -06023295

Italiano 95

Montaggio

• Assicurarsi che sia montata la cuffia di protezione adatta (vedi «Montaggio del dispositivo di protezione», pagina 94).
• Applicare la flangia di supporto 10 sulla filettatura dell'alberino 3.

Nella flangia di supporto 10 è applicato intorno al collare di centraggio un elemento di plastica (o-ring). Se l'o-ring manca oppure è danneggiato, lo stesso deve essere assolutamente sostituito prima che venga montata la flangia di supporto 10.

Applicare, conformemente alla direzione di rotazione corretta, l'utensile abrasivo desiderato 11 (mola abrasiva, mola per troncare oppure mola da sgrosso) sulla filettatura dell'alberino 3. Montare il dado di serraggio 12 sulla filettatura dell'alberino in modo tale che l'incavo medio del dado di serraggio sia rivolto verso l'alto. Avvitare saldamente il dado di serraggio con la chiave a doppio foro 13 tenendo fermo contemporaneamente con la chiave fissa 14 sulla superficie per chiave della filettatura dell'alberino 3.

Rimozione

• Tenere ferma la filettatura dell'alberino 3 con la chiave fissa 14 sulla superficie per chiave.
• Svitare il dado di serraggio 12 con la chiave a doppio foro 13 dalla filettatura dell'alberino, tenendo fermo contemporaneamente con la chiave fissa 14 sulla superficie per chiave.
• Al termine rimuovere l'utensile abrasivo e la flangia di supporto dalla filettatura dell'alberino.

Elettroutensili con tasto di bloccaggio dell'alberino 5

Validi per i seguenti tipi:

-060232440, -0602324434, -060232444

Negli elettroutensili con il tasto di bloccaggio dell'alberino 5 durante il montaggio degli utensili abrasivi non è più necessaria l'impiego della chiave fissa per bloccare l'alberino (vedi figure E1-E2).

• Azionare il tasto di bloccaggio dell'alberino solo ed esclusivamente quando l'alberino è fermo. In caso contrario l'elettroutensile potrebbe subire dei danni.
• Prima del montaggio dell'utensile abrasivo premere il tasto di bloccaggio dell'alberino 5 per bloccare la filettatura alberino 3 e tenere premuto il tasto. Montare l'utensile abrasivo desiderato (vedi «Montaggio delle mole abrasive, mole per troncare oppure mole da grosso», pagina 94).
• Rilasciare il tasto di bloccaggio dell'alberino 5 per allentare il bloccaggio della filettatura alberino.

Montaggio del platorello in gomma (vedi figura F) Valide per i seguenti tipi:

-06023014. -060232440 -060230540. -0602306434

Montaggio

• Assicurarsi che siano montate la protezione mano e l'impugnatura supplementare (vedi Montaggio del dispositivo di protezione, pagina 94). Applicare il platorello in gomma 17 sulla filettatura alberino 3. Applicare il foglio abrasivo 16 sul platorello in gomma.
• Mettere il dado cilindrico 15 sulla filettatura alberino. Avvitare saldamente il dado cilindrico con la chiave a doppio foro 13 tenendo fermo contemporaneamente con la chiave fissa 14 sulla superficie per chiave della filettatura alberino 3.

Prestare attenzione affinché il dado cilindrico 15 sia avvitato completamente sulla bombatura del platorello in gomma in modo che lo stesso non disturbi durante l'operazione di levigatura ed il foglio abrasivo sia ben saldo.

Rimozione

• Tenere ferma la filettatura alberino 3 con la chiave fissa 14 sulla superficie per chiave.
• Svitare il dado di serraggio 15 con la chiave a doppio foro 13 sulla filettatura alberino, tenendo fermo contemporaneamente con la chiave fissa 14 sulla superficie per chiave.
• Togliere il foglio abrasivo ed il platorello in gomma dalla filettatura alberino.

Montaggio del disco per lucidatrice (vedi figura G)

Valide per i seguenti tipi:

-06023014. -060232440 -060230540. -0602306434

Montaggio

Presettare anioneffiche lalettattura del disco per lucidatrice sia adatti esattamente allalettattura alberino (M14).

• Assicurarsi che siano montate la protezione mano e l'impugnatura supplementare (vedi Montaggio del dispositivo di protezione), pagina 94).
• Avilare il disco per lucidatrice 18 sulla filettatura alberino 3 dato quando lo stesso è applicato saldamente sulla superficie per chiave della filettatura alberino, durante quesa operazione tenere fermo con la chiave fissa 14 sulla superficie per chiave della filettatura alberino 3.

Rimozione

• Svitare il disco per lucidatrice 18 montato saldamente da la filettatura alberino con l'ausilio di una chiave fissa sulla relativa superficie per chiave, durante questa operazione tenere termo con la chiave fissa 14 sulla superficie per chiave della filettatura alberino 3.

96 Italiano

Montaggio delle spazzole metalliche (vedi figura H)

Valide per i seguenti tipi:

-060230440.

-06023315..

-060232444.464

-06023325..

Montaggio

Prestare attenzione affinché la filettatura della spazzola metallica si adatti esattamente alla filettatura dell'alberino (M14).

• Assicurarsi che siano montate la protezione per la mano e l'impugnatura supplementare (vedi «Montaggio del dispositivo di protezione», pagina 94).

Avvitare la spazzola metallica 19 desiderata (spazzola cilindrica oppure spazzola a disco) sulla filettatura dell'alberino 3 fino a quando la stessa è applicata saldamente sulla superficie per chiave della filettatura dell'alberino; durante questa operazione tenere fermo con la chiave fissa 14 sulla superficie per chiave della filettatura dell'alberino.

Rimozione

• Svitare la spazzola metallica 19 montata saldamente nella filettatura dell'alberino con l'ausilio di una chiave fissa sulla relativa superficie per chiave; durante questa operazione tenere fermo con la chiave fissa 14 sulla superficie per chiave della filettatura dell'alberino 3.

Aspirazione polvere/aspirazione trucioli

Polveri e materiali come vernici contenenti piombo, alcuni tipi di legno, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell'operatore oppure delle persone che si trovano nelle vicinanze.

Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato.

• Utilizzare possibilmente un'aspirazione polvere adattata per il materiale.
• Provvedere per una buona aerazione del posto di lavoro.
• Si consiglia di portare una mascherina protettiva con classe di filtraggio P2. Osservare le norme in vigore nel Vostro paese per i materiali da lavorare.

Evitare accumuli di polvere sul posto di lavoro. Le polveri si possono incendiare facilmente.

Collegamento all'alimentazione elettrica

Per il funzionamento dell'elettroutensile è necessario un convertitore di frequenza che generi corrente trifase con una frequenza secondo la targhetta del tipo.

Esistono convertitori di frequenza di diverse dimensioni, con diverse frequenze, tensioni secondarie e potenze nominali. La scelta del convertitore di frequenza dipende dagli elettroutensili da collegare.

Per una consulenza relativa alla scelta del convertitore di frequenza, rivolgersi al proprio Rivenditore di fiducia Bosch.

L'elettroutensile viene fornito con un cavo speciale lungo quattro metri senza spina. Per mettere in funzione l'elettroutensile, il cavo speciale deve essere provvisto di una spina CEE a quattro poli (colore di identificazione verde).

Inoltre, per la protezione contro sovraccarico, l'elettroutensile può essere dotato di un salvamotore comunemente in commercio. Il campo di regolazione di questo salvamotore deve coprire la corrente nominale dell'elettroutensile (vedi «Dati tecnici»). Il salvamotore deve reagire in meno di un secondo.

A tal fine, attenersi alle indicazioni di sicurezza ed alle istruzioni di montaggio riportate nelle istruzioni per l'uso del salvamotore!

Montaggio della spina CEE (vedi figure I1-I2)

• Allentare entrambe le viti 22 ed estrarre l'inserto della spina 21 dal corpo della spina CEE 24. Tagliare l'isolatore passante in plastica 25 conformemente al diametro del cavo speciale sull'elettroutensile e spingere il corpo della spina CEE sopra al cavo speciale. Far passare i quattro fili attraverso il fermacavo 20. Allentare le quattro piccole viti 23 nell'inserto della spina 21 ed inserire il manicotto terminale del filo marrone L1 nella presa di contatto L1.

il manicotto terminale del filo blu L2 nella presa di contatto L2.

il manicotto terminale del filo nero L3 nella presa di contatto L3

nonché il manicotto terminale del filo verde-giallo nella presa di contatto di terra

Avvitare di nuovo saldamente le quattro piccole viti 23 nell'inserto della spina 21 per fissare i quattro fili. - Avvitare poi il fermacavo 20 intorno al cavo completamente con la guaina di protezione per cavi in modo tale che sui manicotti terminali dei fili non si generi una trazione. - Inserire di nuovo l'inserto della spina 21 nel corpo della spina CEE 24 ed avvitare nuovamente saldamente entrambe le viti 22. - Al termine controllare il corretto funzionamento del conduttore di protezione. - Inserire la spina CEE 24 dell'elettroutensile nella presa di collegamento del convertitore di frequenza.

Adesso è possibile collegare il convertitore di frequenza all'alimentazione elettrica. Il modo di procedere per il collegamento del convertitore di frequenza all'alimentazione elettrica è riportato nelle istruzioni per l'uso del trasformatore di frequenza stesso. Al termine controllare il senso di rotazione!

Controllo del senso di rotazione

Il senso di rotazione della filettatura alberino deve coincidere con la freccia applicata sull'elettroutensile.

Se durante la prima messa in funzione la filettatura alberino dovesse ruotare in senso sbagliato (vedi «Accensione/spegnimento dell'elettroutensile», pagina 97), l'elettroutensile deve

essere spento immediatamente e staccato dall'alimentazione elettrica.

• Allentare di nuovo entrambe le viti 22 ed estrarre nuovamente l'inserto della spina 21 dal corpo della spina CEE 24.
• Allentare i manicotti terminali dei fili marrone e nero alle loro prese di contatto.
• Inserire quindi il manicotto terminale del filo nero L3 nella presa di contatto L1 ed il manicotto terminale del filo marrone L1 nella presa di contatto L3. Avvitare di nuovo saldamente le piccole viti 23 nell'inserto della spina 21 per fissare i fili.
• Inserire di nuovo l'inserto della spina 21 nel corpo della spina CEE 24 ed avvitare nuovamente saldamente entrambe le viti 22.
• Al termine controllare il corretto funzionamento del conduttore di protezione.
• Collegare di nuovo l'elettroutensile all'alimentazione elettrica.

Uso

Messa in funzione

Tensione e frequenza della fonte di corrente devono coincidere con i dati riportati sulla targhetta di fabbricazione dell'elettroutensile. Prima di utilizzarli, controllare lo stato degli utensili abrasivi. L'utensile abrasivo deve essere montato perfettamente e deve poter ruotare liberamente. Eseguire una prova di funzionamento per almeno 1 minuto e senza sottoporre a carico. Non utilizzare mai utensili abrasivi difettosi, ovalizzati oppure che vibrano. Utensili abrasivi difettosi possono andare in pezzi e creare il pericolo di incidenti. Mettere l'interruttore di avvio/arresto 1 in posizione spento qualora l'elettroutensile dovesse improvvisamente smettere di funzionare nonostante l'interruttore di avvio/arresto si trovi in posizione «Acceso». In questo modo si evita un riavvio incontrollato. Controllare l'alimentazione elettrica (vedi «Collegamento all'alimentazione elettrica», pagina 96), prima di avviare di nuovo l'elettroutensile. Collegare sempre per primo l'elettroutensile al convertitore di frequenza prima di allacciare il convertitore di frequenza alla rete elettrica.

Per risparmiare energia accendere l'elettroutensile solo se lo si sta utilizzando.

Accensione/spegnimento del convertitore di frequenza

È necessario mettere in funzione per primo il convertitore di frequenza prima che sia possibile accendere l'elettroutensile. A riguardo osservare le istruzioni per l'uso del convertitore di frequenza.

Accensione/spegnimento dell'elettroutensile con interruttore scorrevole di sicurezza (vedi figura J1) Valido per i seguenti tipi:

-06023244.

Per accendere l'elettroutensile spingere in avanti l'interruttore di avvio/arresto 1. Per bloccare l'interruttore di avvio/arresto 1 premere l'interruttore di avvio/arresto 1 verso il basso nella parte anteriore, fino allo scatto in posizione. Per lo spegnimento dell'elettroutensile rilasciare l'interruttore di avvio/arresto 1. In caso di interruttore di avvio/arresto 1 bloccato, premerlo brevemente verso il basso e poi rilasciarlo.

Accensione/spegnimento dell'elettroutensile con interruttore di sicurezza (vedi figura J2) Valido per i seguenti tipi:

-06023014.. -06023295.. -060230440. -06023315.. -060230540. -06023325.. -0602306434 -06023345..

Per accendere l'elettroutensile, spingere in avanti l'interruttore di avvio/arresto 1 e poi premerlo. Per fissare in posizione l'interruttore di avvio/arresto 1, continuare a spingere in avanti l'interruttore di avvio/arresto 1. Per spegnere l'elettroutensile rilasciare l'interruttore di avvio/arresto 1 oppure, se bloccato, premere brevemente l'interruttore di avvio/arresto 1 e rilasciarlo.

Indicazioni operative

Interrompere sempre l'alimentazione di energia prima di effettuare le operazioni di regolazione sull'apparecchio, prima di sostituire accessori oppure prima di posare l'elettroutensile al termine di un lavoro. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione inavvertitamente. Attenzione quando si eseguono intagli in pareti portanti, cfr. paragrafo [Indicazioni relative alla statica].

• Bloccare il pezzo in lavorazione in modo adatto a meno che esso non abbia di per sé una stabilità sicura dovuta al proprio peso. Non sottoporre l'elettroutensile a carico tanto elevato da farlo fermare. Dopo un'elevata sollecitazione, far funzionare l'elettroutensile ancora per alcuni minuti in funzionamento al minimo per raffreddare l'elettroutensile.

Levigatura con il disco lamellare

Tramite il disco lamellare (accessorio opzionale) è possibile lavorare anche superfici convesse e profilati. I dischi lamellari hanno una durata considerevolmente più lunga, un livello minore di rumorosità e temperature di levigatura più basse di quelle delle mole abrasive tradizionali.

Troncatura di metallo (vedi figura K)

• Durante la troncatura con abrasivo combinato utilizzare sempre una cuffia di protezione per la troncatura.

Eseguendo lavori di troncatura, avanzare moderatamente ed adattando il movimento al materiale in lavorazione. Non esercitare nessuna pressione sulla mola da taglio, evitare angolature improprie e non oscillare.

Non cercare mai di frenare sottoponendo a pressione laterale mole abrasive da taglio che continuano a girare per inerzia.

Con l'elettroutensile si deve sempre operare con fresatura bidirezionale. In caso contrario vi è il pericolo che la macchina possa essere spinta in modo non controllato fuori dalla linea di taglio.

In caso di troncatura di profili e tubi a sezione quadrata, si consiglia di accostare l'utensile alla sezione più piccola.

Troncatura di materiale minerale

• Durante la troncatura in materiali pietrosi è necessario provvedere ad una sufficiente aspirazione della polvere. Indossare una maschera di protezione contro la polvere. L'elettroutensile può essere utilizzato esclusivamente per il taglio a secco/levigatura a secco.

Per la troncatura di pietre utilizzare preferibilmente una mola da taglio diamantata. Per la sicurezza contro angolature improprie è applicata una cuffia di aspirazione per la troncatura con slitta di guida.

Utilizzare l'elettroutensile solo con l'aspirazione polvere ed indossare ulteriormente una maschera di protezione contro la polvere.

L'aspirapolvere deve essere adatto all'aspirazione di polvere minerale e deve essere omologato per questo scopo. Il programma Bosch comprende aspirapolvere adatti. - Avviare l'elettroutensile e applicarlo con la parte anteriore delle slitte di guida sul pezzo in lavorazione. Spingere l'elettroutensile avanzando moderatamente e adattando il movimento al materiale in elaborazione.

Troncando materiali particolarmente duri, p. es. calcestruzzo ad alto contenuto di ciottoli, la mola da taglio diamantata può surriscaldarsi e subire danni. Un evidente indizio per una tale situazione è quando una mola abrasiva da taglio diritta di diamante produce una corona di scintille.

In questo caso, interrompere l'operazione di taglio e far girare brevemente la mola da taglio diamantata a vuoto e alla massima velocità in modo che possa raffreddarsi.

Una sensibile diminuzione dell'avanzamento di lavoro e la formazione di corona di scintille sono un chiaro indizio per una mola da taglio diamantata non più sufficientemente affilata. Essa deve essere affilata eseguendo dei brevi tagli su materiale abrasivo come p. es. sabbia calcarea.

Indicazioni relative alla statica

Fessure in pareti portanti sono soggette alla norma DIN 1053 parte 1 oppure alle specifiche norme vigenti nel rispettivo Paese.

È obbligatorio attenersi a tali leggi e normative. Prima di iniziare a lavorare, consultare l'ingegnere calcolatore responsabile, l'architetto oppure la direzione responsabile del lavoro.

Lavori di sgrossatura

Mai utilizzare mole abrasive da taglio diritto per lavori di sgrossatura!

Con un'angolatura di regolazione da 30° sino a 40° si raggiungono i migliori risultati in caso di lavori di sgrossatura. Esercitando una pressione moderata, spostare l'elettroutensile da

una parte all'altra. Questa procedura consente di evitare che il pezzo in lavorazione si scaldi troppo, cambi di colore e che si formino scanalature.

Levigatura con carta vetrata con il platorello in gomma

Per la selezione del foglio abrasivo adatto ci si basa sul materiale che deve essere lavorato.

Il programma Bosch comprende fogli abrasivi di diversi tipi di qualità adatti al platorello in gomma. Consultate il proprio rivenditore di fiducia.

Lucidatura con il disco per lucidatrice

Durante la lucidatura viene applicata una sostanza abrasiva sul materiale da lavorare oppure sul disco per lucidatrice e lo stesso viene passato sulla superficie del materiale tramite la rotazione. Se la lavorazione viene effettuata con diversi gradi di lucidatura, utilizzando per ogni passaggio un lucidante con una grana più fine, è necessario utilizzare per ogni grana di lucidante un disco diverso. Tra ogni operazione di lucidatura, pulire accuratamente la superficie del materiale da lavorare.

Manutenzione ed assistenza

Manutenzione e pulizia

Interrompere sempre l'alimentazione di energia prima di effettuare le operazioni di regolazione sull'apparecchio, prima di sostituire accessori oppure prima di posare l'elettroutensile al termine del lavoro. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione inavvertitamente. - Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l'elettroutensile e le prese di ventilazione. In caso di condizioni di impiego estreme, utilizzare sempre un impianto di aspirazione. Soffiare spesso le fessure di ventilazione e preinstallare un interruttore di sicurezza per correnti di guasto (PRCD). In caso di lavorazione di metalli è possibile che si depositi polvere conduttrice all'interno dell'elettroutensile. L'isolamento di protezione dell'elettroutensile ne è il pezzo pregiudicato. - Misurare regolarmente il numero di giri al minimo della flangia dell'alberino. Se il valore misurato è inferiore oppure superiore del 10% rispetto al numero di giri al minimo indicato (vedi «Dati tecnici»), l'elettroutensile dovrebbe essere controllato da un Servizio di assistenza clienti Bosch. In caso di un numero di giri al minimo troppo alto, l'accessorio può rompersi; in caso di un numero di giri troppo basso, si riduce la potenza operativa. Utilizzare esclusivamente cavi originali! Prima di ogni utilizzo, controllare l'elettroutensile, il cavo e la spina in merito ad eventuali danneggiamenti. I cavi e le spine non possono essere riparati, bensì devono essere sostituiti per evitare pericoli. Gli interventi di manutenzione e di riparazione devono essere effettuati esclusivamente da personale specializzato.

Qualificato. In questo modo potrà essere salvaguardata la sicurezza dell'elettroutensile.

Pulire regolarmente con un panno asciutto che non perde peli le prese di collegamento, i giunti e le spine dell'elettroutensile staccato dall'alimentazione di corrente e rimuovere particelle di polvere e sporcizia.

Dopo le prime 150 ore di funzionamento, pulire la trasmissione utilizzando un solvente non aggressivo. Attenersi alle indicazioni del produttore del solvente relativamente all'uso ed allo smaltimento. Al termine dell'operazione, lubrificare la trasmissione utilizzando apposito lubrificante speciale.

Bosch. Ripetere l'operazione di pulizia rispettivamente quando 300 ore di funzionamento alla prima operazione di pulizia. Questo tipo di lavoro viene eseguito in maniera veloce ed affidabile da agli Centro di assistenza Clienti Bosch.

Qualora si rendesse necessaria una sostituzione del cavo di collegamento, la stessa deve essere effettuata alla Bosch oppure da un centro di assistenza clienti autorizzato per elettroutensili Bosch per evitare pericoli per la sicurezza.

Conservare e trattare con cura l'accessorio.

Accessori

Visitando i siti www.bosch.pt.com e www.boschproductiontools.com, oppure rivolgendoVi al Vostro rivenditore di fiducia è possibile informarsi sulla completa gamma dei prodotti di accessori di qualità.

Assistenza clienti e consulenza impieghi

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul dato:

www.bosch-pt.com

Il team Bosch che si occupa della consulenza impieghi vi aiuterà in caso di domande relative ai nostri prodotti ed ai loro accessori.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione del prodotto.

Italia

Officina Elettroutensili

Robert Bosch S.p.A.

Corso Europa 2/A

20020 LAINATE (MI)

Tel.: [phone]

Fax: [phone]

Fax: [phone]

E-Mail: [e-mail]

Svizzera

Sul sito www.bosch-pt.com/ch/it è possibile ordinare direttamente on-line i ricambi.

Tel: [phone]

Fax: [phone]

E-Mail: [e-mail]

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Non gettare elettroutensili dismessi tra i rifiuti domestici! Solo per i Paesi della CE:

Conformemente alla norma della direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere avviati ad una riutilizzazione ecologica.

Con ogni riserva di modifiche tecniche.

Scollegare l'apparecchio dalla rete prima di effettuare qualsiasi intervento di manutenzione o pulizia. Non toccare mai il cavo di alimentazione o la spina con le mani bagnate. Il contatto con il cavo di alimentazione può causare incendi o scosse elettriche. L'umidità può causare ossidazione. L'inalazione di vapori chimici può essere pericolosa e può causare scosse elettriche. Prima di collegare o scollegare l'apparecchio, assicurarsi che l'interruttore sia spento. Dopo aver scollegato la spina, tirare la spina, non il cavo. In questo modo si eviteranno danni al cavo. Non toccare le parti in movimento. Durante il funzionamento, le parti possono diventare molto calde. Tenere l'apparecchio lontano da fonti di calore e non coprirlo. Con l'apparecchio, è possibile controllare la velocità tenendolo con entrambe le mani.

__SUPPIMER__
