Prekės tipas	Kampinis šlifuoklis
Prekės ženklas	Bosch
Modelis	HWS 88230 Professional
Kategorija	Aukšto dažnio elektrinis įrankis
Maksimalus disko skersmuo	125 mm
Nominali galia	950 W
Nominalus dažnis	200 Hz
Nominali įtampa	200 V (trifazė)
Tuščiosios eigos greitis	9500 min⁻¹ (pagal modelį)
Verpstės sriegis	M14
Svoris (pagal EPTA normą)	apie 2,8 kg
Papildoma rankena	Vibraciją slopinanti
Rankų apsauga	Įskaičiuota darbui su šlifavimo disku ar šepečiu
Apsauginis gaubtas	Šlifavimui ir pjovimui (pritaikytas pagal naudojimą)
Jungiklis	Slankiklis arba Tricontrol su fiksavimu
Reikalingas maitinimas	Dažnio keitiklis trifazei aukšto dažnio srovei
Naudojimas	Metalo ir akmens šlifavimas, pjovimas, šlifavimas, valymas (sausas)
Priežiūra	Reguliariai valyti ventiliacinius plyšius; tikrinti tuščiosios eigos greitį
Pridedami priedai	Šakių veržliaraktis, rankų apsauga, papildoma rankena
Taisomumas	Atsarginės dalys prieinamos; Bosch garantinis aptarnavimas

Dažnai užduodami klausimai - HWS 88230 Professional BOSCH

Kaip sumontuoti apsauginį gaubtą ant Bosch HWS 88230 kampinio šlifuoklio?

Įkiškite apsauginį gaubtą su koduota fiksuojančia mova į griovelį ant verpstės. Sureguliuokite jo padėtį, tada užfiksuokite fiksuojamąjį varžtą su ne mažesniu kaip 10 Nm sukimo momentu.

Kokius diskus galiu naudoti su šiuo šlifuokliu?

Galite naudoti šlifavimo, pjovimo diskus, guminius šlifavimo padas, metalinius šepečius ir lamelinius diskus, laikydamiesi matmenų: maks. skersmuo 125 mm, skylės dydis pritaikytas flanšui.

Kaip pakeisti šlifavimo diską?

Atjunkite įrankį. Užfiksuokite verpstę šakių veržliarakčiu, atsukite veržlę, pakeiskite diską, tada tvirtai prisukite veržlę. Prieš naudodami patikrinkite, ar diskas laisvai sukasi.

Kaip naudoti papildomą vibraciją slopinančią rankeną?

Prisukite papildomą rankeną kairėje arba dešinėje pavarų dėžės pusėje pagal pageidavimą. Nekeiskite rankenos ir nenaudokite jos, jei ji pažeista.

Kodėl mano įrankis neužsiveda?

Patikrinkite, ar dažnio keitiklis yra prijungtas ir įjungtas. Įsitikinkite, kad jungiklis nėra užblokuotas (trumpai paspauskite galinę dalį, kad atblokuotumėte). Jei problema išlieka, kreipkitės į techninės priežiūros centrą.

Kaip sumontuoti specifinį CEE kištuką?

Nupjaukite specialaus kabelio apvalkalą, įkiškite laidus (L1 rudas, L2 mėlynas, L3 juodas, žaliai geltonas) į atitinkamus CEE kištuko lizdus, priveržkite varžtus, tada prisukite abu korpuso varžtus. Paleidimo metu patikrinkite sukimosi kryptį.

Ar šis šlifuoklis gali pjauti plyteles ar akmenį?

Taip, akmeniui pjauti naudokite deimantinį diską ir specialų siurbimo gaubtą. Dėvėkite kaukę nuo dulkių ir užtikrinkite pakankamą siurbimą.

Kaip prižiūrėti šlifuoklį?

Reguliariai valykite ventiliacinius plyšius suslėgtu oru. Išmatuokite tuščiosios eigos greitį tachometru; jei jis nukrypsta daugiau nei 10 % nuo nominalios vertės, kreipkitės į techninės priežiūros centrą.

Kokia yra HWS 88230 Professional galia?

Nominali galia skiriasi priklausomai nuo modelio, paprastai 950 W aukšto dažnio versijose. Patikrinkite savo prietaiso vardinę lentelę.

Kur rasti atsargines dalis šiam šlifuokliui?

Atsarginės dalys, tokios kaip gaubtai, rankenos, veržlės ir diskai, yra prieinamos įgaliotuose Bosch pardavėjuose ir techninės priežiūros centre.

NAUDOJIMO INSTRUKCIJA HWS 88230 Professional BOSCH

Atitikties deklaracija

Mes su visa atsakomybe pareiškiame, kad gaminys, aprašytas skyriuje „Techniniai parametrai“, atitinka visus privalomus reikalavimus, nustatytus direktyvose 2011/65/ES, 2014/30/ES, 2006/42/EB ir jų pakeitimuose, taip pat šiuos standartus: EN 60745-1, EN 60745-2-3, EN 50581.

Jei nesilaikysite saugos nurodymų ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras, galite sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šiuos saugos nurodymus ir reikalavimus, kad galėtumėte jais pasinaudoti ateityje.

Toliau pateiktame tekste sąvoka „Elektrinis įrankis“ apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido).

Darbo vietos sauga

Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingo atsitikimo priežastimi. Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti. Dirbdami su elektriniu įrankiu neleiskite šalia būti žiūrovams, vaikams ir lankytojams. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso.

Elektros sauga

Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų. Saugokitės, kad neprisiliestumėte prie įžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Jei jūsų kūnas yra įžemintas, padidėja elektros smūgio rizika. Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika. Nenaudokite maitinimo laido ne pagal paskirtį, t. y. neskite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų karštis, jis neišsiteptų alyva, nepatektų ant aštrių detalių ar judančių prietaiso dalių. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi. Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus. Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

Žmonių sauga

Būkite atidūs, sutelkite dėmesį į tai, ką darote, ir, dirbdami su elektriniu įrankiu, vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirkos neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi. Visada dirbkite su asmens apsaugos priemonėmis ir apsauginiais akiniais. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižaloti.

Lietuvių kalba 427

▸ Saugokitės, kad elektrinio įrankio neįjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir/arba akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą junkite į elektros tinklą, kai jungiklis yra įjungtas, gali įvykti nelaimingas atsitikimas. Prieš jungdami elektrinį įrankį pašalinkite reguliavimo įrankius arba veržliarakčius. Prietaiso besisukančioje dalyje esantis įrankis ar raktas gali sužaloti. Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį netikėtose situacijose. ▸ Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali traukti besisukančios dalys. ▸ Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis.

Rūpestinga elektrinių įrankių priežiūra ir naudojimas

▷ Neperkraukite prietaiso. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu dirbsite geriau ir saugiau, jei neviršysite nurodyto našumo. Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti. Prieš reguliuodami prietaisą, keisdami darbo įrankius ar prieš valydami prietaisą, iš elektros tinklo lizdo ištraukite kištuką ir/arba išimkite akumuliatorių. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio įsijungimo. Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. ▷ Rūpestingai prižiūrėkite elektrinį įrankį. Patikrinkite, ar besisukančios prietaiso dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudodami prietaisą, pažeistos prietaiso dalys turi būti sutaisytos. Daugelio nelaimingų atsitikimų priežastys yra blogai prižiūrimi elektriniai įrankiai. Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrimi pjovimo įrankiai su aštriomis pjovimo briaunomis mažiau stringa ir juos yra lengviau valdyti. Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.

Aptarnavimas

▷ Elektrinį įrankį turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis įrankis išliks saugus naudoti.

Saugos nuorodos dirbantiems su kampinio šlifavimo mašinomis

Bendrosios saugos nuorodos atliekantiems šlifavimą naudojant šlifavimo popierių ir poliravimo darbus. Galioja šiems tipams:

▷ Šiuo elektriniu įrankiu galima šlifuoti naudojant šlifavimo popierių, taip pat jį galima naudoti kaip poliravimo mašiną. Griežtai laikykitės visų įspėjamųjų nuorodų, taisyklių, ženklų ir duomenų, kurie yra pateikiami su šiuo elektriniu įrankiu. Nesilaikant žemiau pateiktų nuorodų, gali kilti elektros smūgio, gaisro ir sunkių sužalojimų pavojus. Šis elektrinis įrankis nėra skirtas šlifuoti, dirbti naudojant vielinius šepečius, ir pjauti abrazyviniais pjovimo diskais. Naudoti elektrinį įrankį darbui, kuriam jis nėra skirtas, ypač pavojinga; toks darbas kelia sužalojimų pavojų.

Bendrosios įspėjamosios nuorodos atliekantiems šlifavimą, apdirbimą vieliniais šepečiais ir pjaustymo abrazyviniais pjovimo diskais darbus

Galioja šiems tipams: -060230440 -060232444,..464,..474,..434 -06023295 -06023315.. -06023325.. ▸ Elektrinį rankį galima naudoti kaip šlifavimo mašiną, juo taip pat galima apdoroti vielinius šepečius ir pjauti abrazyviniais pjovimo diskais. Griežtai laikykitės visų įspėjamųjų nuorodų, taisyklių, ženklų ir duomenų, kurie yra pateikiami su šiuo elektriniu rankiu. Nesilaikant žemiau pateiktų nuorodų, gali kilti elektros smūgio, gaisro ir sunkių sužalojimų pavojus. Šis elektrinis įrankis neskirtas šlifuoti naudojant šlifavimo popierių, taip pat jo negalima naudoti kaip poliravimo mašinos. Naudoti elektrinį įrankį darbui, kuriam jis nėra skirtas, ypač pavojinga; toks darbas kelia sužalojimų pavojų.

Bendros įspėjamosios nuorodos, kurių būtina laikytis šlifuojant, naudojant šlifavimo popieriaus diskus, dirbant su vieliniais šepečiais, poliruojant ir pjaustant. Galioja visiems tipams.

Nenaudokite jokios papildomos įrangos, kurios gamintojas nėra specialiai numatęs ir rekomendavęs šiam elektriniam įrankiui. Vien tik tas faktas, kad jūs galite pritvirtinti kokią nors papildomą įrangą prie elektrinio įrankio, jokiu būdu negarantuoja, kad juo bus saugu naudotis.

Darbo įrankio leidžiamas sukimosi skaičius turi būti ne mažesnis už didžiausią sukimosi skaičių, nurodytą ant elektrinio įrankio. Įrankis, kuris sukasi greičiau, nei yra leistina, gali lūžti ir nulekti nuo prietaiso. ▸ Naudojamo darbo įrankio išorinis skersmuo ir storis turi atitikti nurodytus jūsų elektrinio įrankio matmenis. Netinkamų matmenų darbo įrankius gali būti sunku tinkamai apdengti bei valdyti. Darbo įrankis su srieginiu įdėklu turi tiksliai tikti šlifavimo suklio sriegiui. Naudojant darbo įrankius, kurie tvirtinami jungėje, darbo įrankio kiaurymės skersmuo turi tiksliai tikti jungės įvaro skersmeniui. Darbo įrankis, kurio negalima tiksliai pritvirtinti prie elektrinio įrankio, sukasi nelygiai, labai vibruoja ir gali tapti nevaldomas. Nenaudokite pažeistų darbo įrankių. Prieš kiekvieną naudojimą patikrinkite darbo įrankius, pvz., šlifavimo diskus – ar jie nėra apdaužyti ir įtrūkę, šlifavimo žiedus – ar jie nėra įtrūkę, susidėvėję ir labai nudilę, vielinius šepečius – ar jų vielutės nėra atsilaisvinusios ar nutrūkusios. Jei elektrinis įrankis ar darbo įrankis nukrito iš didesnio aukščio, patikrinkite, ar jis nėra pažeistas, arba naudokite kitą, nepažeistą, darbo įrankį. Patikrinę ir sumontavę darbo įrankį pasirūpinkite, kad nei jūs, nei greta esantys asmenys nebūtų besisukančio darbo įrankio plokštumoje, ir leiskite elektriniam įrankiui vieną minutę veikti didžiausiu sukimosi skaičiumi. Jei darbo įrankis pažeistas, per šį bandomąjį laiką jis turėtų sulūžti. Dirbkite su asmeninėmis apsaugos priemonėmis. Atitinkamai pagal atliekamą darbą užsidėkite viso veido apsaugos priemones, akių apsaugos priemones ar apsauginius akinius. Jei nurodyta, užsidėkite apsauginį respiratorių nuo dulkių, klausos apsaugos priemones, apsaugines pirštines ir specialią prijuostę, kuri apsaugotų jus nuo smulkių šlifavimo ir rūdijimo dalelių. Akys turi būti apsaugotos nuo skriejančių svetimkūnių, atsirandančių atliekant įvairius darbus. Respiratorius arba apsauginė kaukė turi išfiltruoti darbo metu kylančias dulkes. Dėl ilgalaikio ir stipraus triukšmo poveikio galite prarasti klausą. ▸ Pasirūpinkite, kad kiti asmenys būtų saugiu atstumu nuo jūsų darbo zonos. Kiekvienas, įžengęs į darbo zoną, turi būti su asmeninėmis apsaugos priemonėmis. Rūdijimo gabalai ar atskilusios darbo įrankio dalelės gali skrieti dideliu greičiu ir sužeisti net už tiesioginės darbo zonos ribų esančius asmenis. ▸ Atlikdami darbus, kurių metu darbinis įrankis gali paliesti paslėptus elektros laidus arba savo maitinimo laidą, laikykite prietaisą už izoliuotų rankenų. Palietus laidą, kuriuo teka elektros srovė, metalinėse prietaiso dalyse gali atsirasti įtampa ir trenkti elektros smūgis. Maitinimo laidą laikykite toliau nuo besisukančių darbo įrankių. Jei nebesuvaldytumėte elektrinio įrankio, darbo įrankis gali perpjauti maitinimo laidą arba jį traukti, o jūsų plaštaka ar ranka gali patekti į besisukantį darbo įrankį.

Niekada nepadekite elektrinio įrankio, kol darbo įrankis visiškai nesustojo. Besisukantis darbo įrankis gali prisiliesti prie paviršiaus, ant kurio padedate, ir elektrinis įrankis gali tapti nebevaldomas. Nešdami elektrinį įrankį, jo niekada nejunkite. Netyčia prisilietus prie besisukančio darbo įrankio, jis gali įtraukti drabužius ir jus sužeisti. Reguliariai valykite elektrinio įrankio ventiliacines angas. Variklio ventilatorius traukia dulkes į korpusą, ir susikaupus daug metalo dulkių gali kilti elektros smūgio pavojus. Nenaudokite elektrinio įrankio arti degių medžiagų. Kibirkštys šias medžiagas gali uždegti. Nenaudokite darbo įrankių, kuriuos reikia aušinti skysčiais. Naudojant vandenį ar kitokius aušinamuosius skysčius gali trenkti elektros smūgis.

Atatranka ir susijusios įspėjamosios nuorodos

▷ Atatranka yra staigi reakcija, atsirandanti, kai besisukantis darbo įrankis, pvz., šlifavimo diskas, vielinis šepetys ar kt. ruošinys įstringa ar užblokuoja ir todėl netikėtai sustoja. Todėl elektrinis įrankis gali nekontroliuojamai atšokti nuo ruošinio priešinga darbo įrankio sukimosi kryptimi. Pvz., jei ruošinyje įstringa ar užsiblokuoja šlifavimo diskas, disko briauna, kuri yra ruošinyje, gali įlūžti ir sukelti atatranką. Tada šlifavimo diskas, priklausomai nuo jo sukimosi krypties blokavimo vietoje, pradeda judėti link dirbančiojo arba nuo jo. Tada šlifavimo diskas gali net nulūžti. Atatranka yra netinkamo elektrinio įrankio naudojimo ar gedimo pasekmė. Jos galite išvengti, jei imsitės atitinkamų, žemiau aprašytų priemonių. ▷ Dirbdami visada tvirtai laikykite elektrinį įrankį abiem rankomis ir stenkitės išlaikyti tokią kūno ir rankų padėtį, kurioje sugebėtumėte atsispirti pasipriešinimo jėgai atatrankos metu. Jei yra papildoma rankena, visada ją naudokite, tada galėsite suvaldyti atatrankos jėgas bei reakcijos jėgos momentą. Dirbantysis, jei imsis tinkamų saugos priemonių, gali suvaldyti reakcijos jėgas atatrankos metu. Niekada nelaikykite rankų arti besisukančio darbo įrankio. Įvykus atatrankai darbo įrankis gali pataikyti į jūsų ranką. Venkite, kad jūsų rankos būtų toje zonoje, kurioje įvykus atatrankai judės elektrinis įrankis. Atatrankos jėga verčia elektrinį įrankį judėti nuo blokavimo vietos priešinga šlifavimo disko sukimosi kryptimi. Ypač atsargiai dirbkite kampuose, ties aštriomis briaunomis ir t.t. Saugokite, kad darbo įrankis neatsimuštų į kliūtis ir neįstrigtų. Besisukantis darbo įrankis kampuose, ties aštriomis briaunomis arba atsimušęs į kliūtį turi tendenciją užstrigti. Tada elektrinis įrankis tampa nevaldomas arba įvyksta atatranka. Nenaudokite skirtų medienai pjauti ar kitokių dantytų diskų. Tokie darbo įrankiai dažnai sukelia atatranką, ir elektrinis įrankis tampa nevaldomas.

Specialios įspėjamosios nuorodos atliekantiems šlifavimo ir pjovimo darbus

▷ Naudokite tik su šiuo elektriniu įrankiu leidžiamus naudoti šlifavimo įrankius ir šiems įrankiams pritaikytus apsauginius gaubtus. Šlifavimo įrankiai, kurie nėra skirti šiam elektriniam įrankiui, gali būti nepakankamai uždengiami ir nesaugūs naudoti. - Išlenktus šlifavimo diskus reikia tvirtinti taip, kad jų šlifavimo paviršius nebūtų išsikišęs už apsauginio gaubto krašto plokštumos. Netinkamai primontuotas šlifavimo diskas, kuris yra išsikišęs už apsauginio gaubto krašto plokštumos, bus nepakankamai uždengtas. Apsauginis gaubtas turi būti patikimai pritvirtintas prie elektrinio įrankio ir nustatytas taip, kad dirbančiajam būtų užtikrintas didžiausias saugumas, t.y. į dirbantįjį turi būti nukreipta kuo mažesnė neuždengta šlifavimo įrankio dalis. Apsauginis gaubtas padeda apsaugoti dirbantįjį nuo atskilusių dalių, atsitiktinio prisilietimo prie šlifavimo įrankio ir nuo galinčių uždegti drabužius kibirkščių. ▷ Šlifavimo įrankius leidžiama naudoti tik pagal rekomenduojamą paskirtį. Pvz., niekada nešlifuokite pjovimo disko šoniniu paviršiumi. Pjovimo diskai yra skirti medžiagai pašalinti briauna. Nuo šoninės apkrovos šie šlifavimo įrankiai gali sulūžti. Jūsų prispaudžiamos jungės. Tinkamos jungės prilaiko šlifavimo diską ir sumažina lūžimo pavojų. Pjovimo diskų jungės gali skirtis nuo kitiems šlifavimo diskams skirtų jungių. Nenaudokite su didesniais elektriniais įrankiais anksčiau naudotų diskų. Šlifavimo diskai, skirti didesniems elektriniams įrankiams, nėra pritaikyti prie didesniųjų elektrinių įrankių išvystomo sukimosi greičio ir gali sulūžti.

Specialios įspėjamosios nuorodos atliekantiems pjovimo darbus

Venkite užblokuoti pjovimo diską ir nespauskite jo per stipriai prie ruošinio. Nemėginkite atlikti pernelyg gilių pjūvių. Per stipriai prispaudus pjovimo diską, padidėja jam tenkanti apkrova ir atsiranda didesnė tikimybė jį pakreipti bei užblokuoti pjūvyje, vadinasi, padidėja atatrankos ir disko lūžimo rizika. ⊣ Venkite būti zonoje prieš ir už besisukančio pjovimo disko. Kai pjaudami ruošinį pjovimo diską stumiate nuo savęs, įvykus atatrankai elektrinis įrankis su besisukančiu disku pradės judėti tiesiai į jus. ▷ Jei pjovimo diskas užstringa arba jūs norite nutraukti darbą, išjunkite elektrinį įrankį ir laikykite jį ramiai, kol diskas visiškai nustos suktis. Niekada nemėginkite iš pjūvio vietos ištraukti dar tebesisukančio disko, nes gali įvykti atatranka. Nustatykite ir pašalinkite disko strigimo priežastį. Nejunkite elektrinio įrankio iš naujo tol, kol diskas neištrauktas iš ruošinio. Palaukite, kol pjovimo diskas pasieks darbinį sukimosi greitį, ir tik tada atsargiai tęskite

pjovimą. Priešingu atveju diskas gali užstrigti, iššokti iš ruošinio ar sukelti atatranką.

Plokštes ir didelius ruošinius paremkite, kad sumažintumėte atatrankos riziką dėl užstrigusio pjovimo disko. Dideli ruošiniai gali įslinkti dėl savo svorio. Ruošinį reikia paremti iš abiejų pusių, tiek prie pjūvio vietos, tiek ir prie krašto. Būkite ypač atsargūs pjaudami sienose ir kituose nepermatomuose paviršiuose. Panyrantis pjovimo diskas gali pažeisti elektros laidus, dujotiekio ir vandentiekio vamzdžius ar kitus objektus ir sukelti atatranką.

Specialios įspėjamosios nuorodos atliekantiems šlifavimo darbus. Naudokite šlifavimo popierių. Nenaudokite per didelių matmenų šlifavimo popieriaus, laikykitės gamintojo pateiktų šlifavimo popieriaus matmenų. Už šlifavimo žiedo kyšantis šlifavimo popierius gali sužaloti, užblokuoti, šlifavimo popierius gali įplyšti ar įvykti atatranka.

Specialios saugos nuorodos atliekantiems poliravimo darbus. Nepalikite laisvų poliravimo gaubto dalių, ypač tvirtinimo raiščių. Suvyniokite arba sutrumpinkite tvirtinimo raiščius. Atsilaisvinę, kartu besisukantys tvirtinimo raiščiai gali apsivynioti aplink jūsų pirštus ar užsikabinti už ruošinio.

Specialios saugos nuorodos dirbantiems su vieliniais šepečiais

▸ Atkreipkite dėmesį į tai, kad iš vielinių šepečių, net ir naudojant juos įprastai, krenta vielos gabalėliai. Saugokite vielinius šepečius nuo per didelės apkrovos, t. y. jų per stipriai nespauskite. Skriejantys vielos gabalėliai gali lengvai prasiskverbti pro plonus drabužius ir odą. Jei rekomenduojama dirbti su apsauginiu gaubtu, saugokite, kad vielinis šepetys neliestų apsauginio gaubto. Apvalių (plokščių) ir cilindrinių šepečių skersmuo dėl spaudimo jėgos ir išcentrinių jėgų gali padidėti.

Papildomos įspėjamosios nuorodos

Dirbkite su apsauginiais akiniais.

Prieš pradėdami darbą, tinkamais ieškikliais patikrinkite, ar po norimais apdirbti paviršiais nėra paslėptų elektros laidų, dujų ar vandentiekio vamzdžių. Jei abejojate, galite pasikviesti pagalbą vietinių komunalinių paslaugų teikėjų. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį, galima padaryti daug nuostolių. ▸ Nutrikus maitinimui iš tinklo, pvz., dingus elektros srovei arba ištraukus tinklo kištuką, atblokuokite jungimo-išjungimo jungiklį ir nustatykite jį į padėtį „išjungta“. Taip išvengsite nekontroliuojamo pakartotinio įsijungimo.

Nelieskite šlifavimo ir pjovimo diskų, kol jie neatvėso. Diskai dirbant labai įkaista. Darbo metu elektrinį įrankį visuomet būtina laikyti abiem rankomis ir patikimai stovėti. Elektrinį įrankį yra saugiau valdyti, kai laikomas abiem rankomis. Tvirtinkite ruošinį. Tvirtinimo įranga arba spaustuvais įtvirtintas ruošinys yra užfiksuotas žymiai patikimiau nei laikant ruošinį ranka. ▸ Prijunkite prietaisą prie tinkamai įžeminto maitinimo tinklo. Kištukinis lizdas ir ilginamasis laidas turi būti su įžeminimu.

Energijos tiekimo aukšto dažnio įrankiams saugos nuorodos

Būtina griežtai laikytis saugos ir darbo nuorodų, skirtų dirbantiems su dažnio keitikliais! Daugiau informacijos gausite iš dažnio keitiklio gamintojo. Jei dažnio keitiklį naudojate aplinkoje, kurioje reikia ypatingos apsaugos asmenims, būtina apsaugoti jungtuvu su liekamosios srovės apsauga. Ypatingos apsaugos asmenims reikia, pvz., dirbant drėgnose patalpose arba su medžiagomis, nuo kurių gali kilti laidžių dulkių. Neįmontavus jungtuvo su liekamosios srovės apsauga, gali trenkti elektros smūgis, kilti gaisras arba galimi sunkūs sužalojimai. Jungtuvą su liekamosios srovės apsauga leidžiama įmontuoti tik kvalifikuotam personalui. Tik taip galima užtikrinti nepriekaištingą veikimą. Dažnio keitiklio išėjimo įtampa ir dažnis turi sutapti su dažnio keitiklio elektrinio įrankio firmos lentelėje pateiktais duomenimis. Elektrinį įrankį leidžiama naudoti tik su tinkamu kištuku. CEE kištukas turi būti skirtas vardinei srovei, kurios reikia elektriniams įrankiams (žr. techninius duomenis). Kištuką montuoti ir prijungti prie energijos tiekimo tinklo leidžiama tik kvalifikuotam personalui, instruktuotam, kaip dirbti su dažnio keitiklių sistemomis. Naudokite tik originalų kabelį! Kaskart prieš pradėdami naudoti elektrinį įrankį patikrinkite kabelį ir kištuką, ar nėra pažeidimų. Siekiant išvengti pavojų, kabelį ir kištuką remontuoti draudžiama, juos reikia pakeisti.

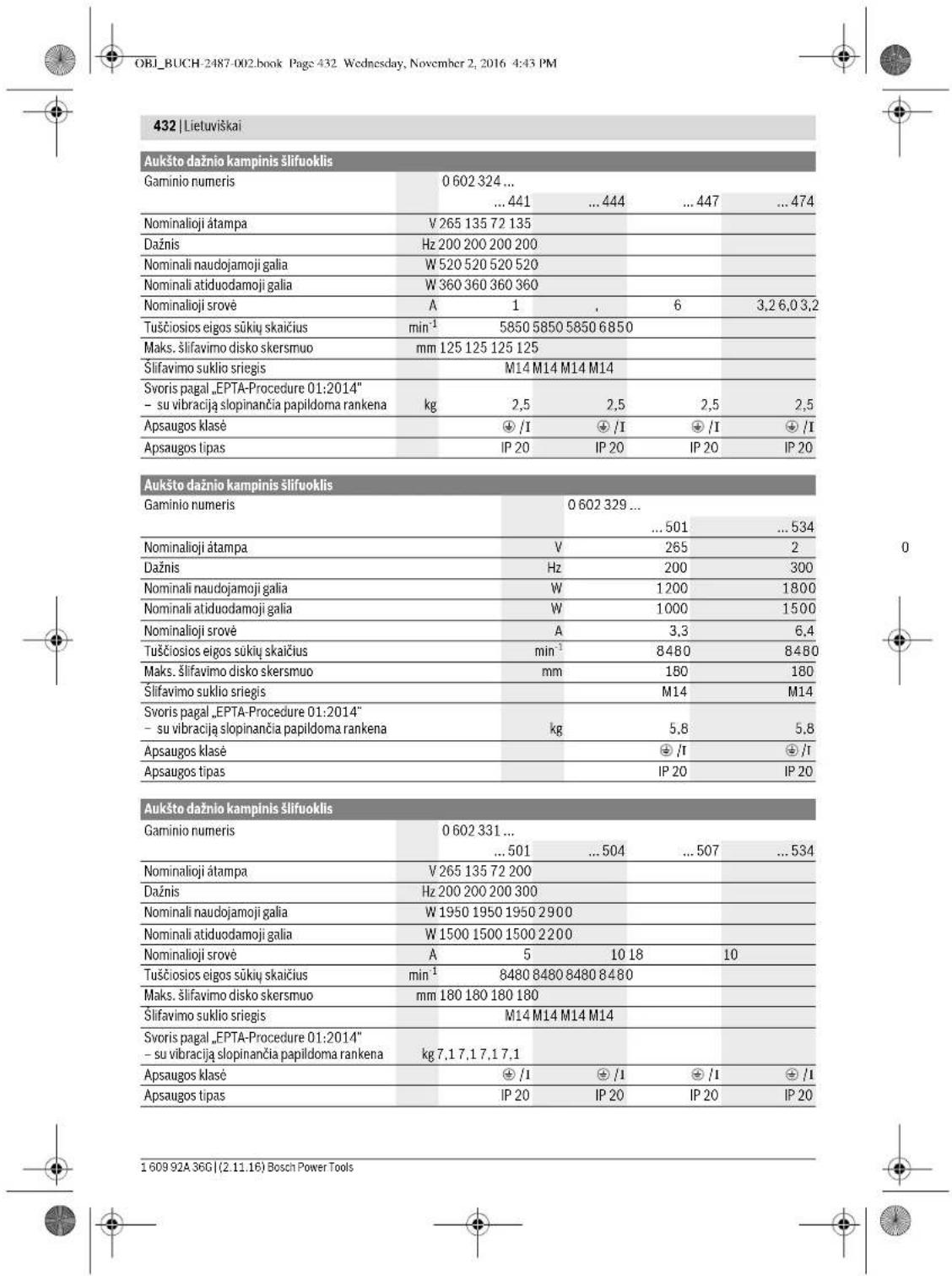

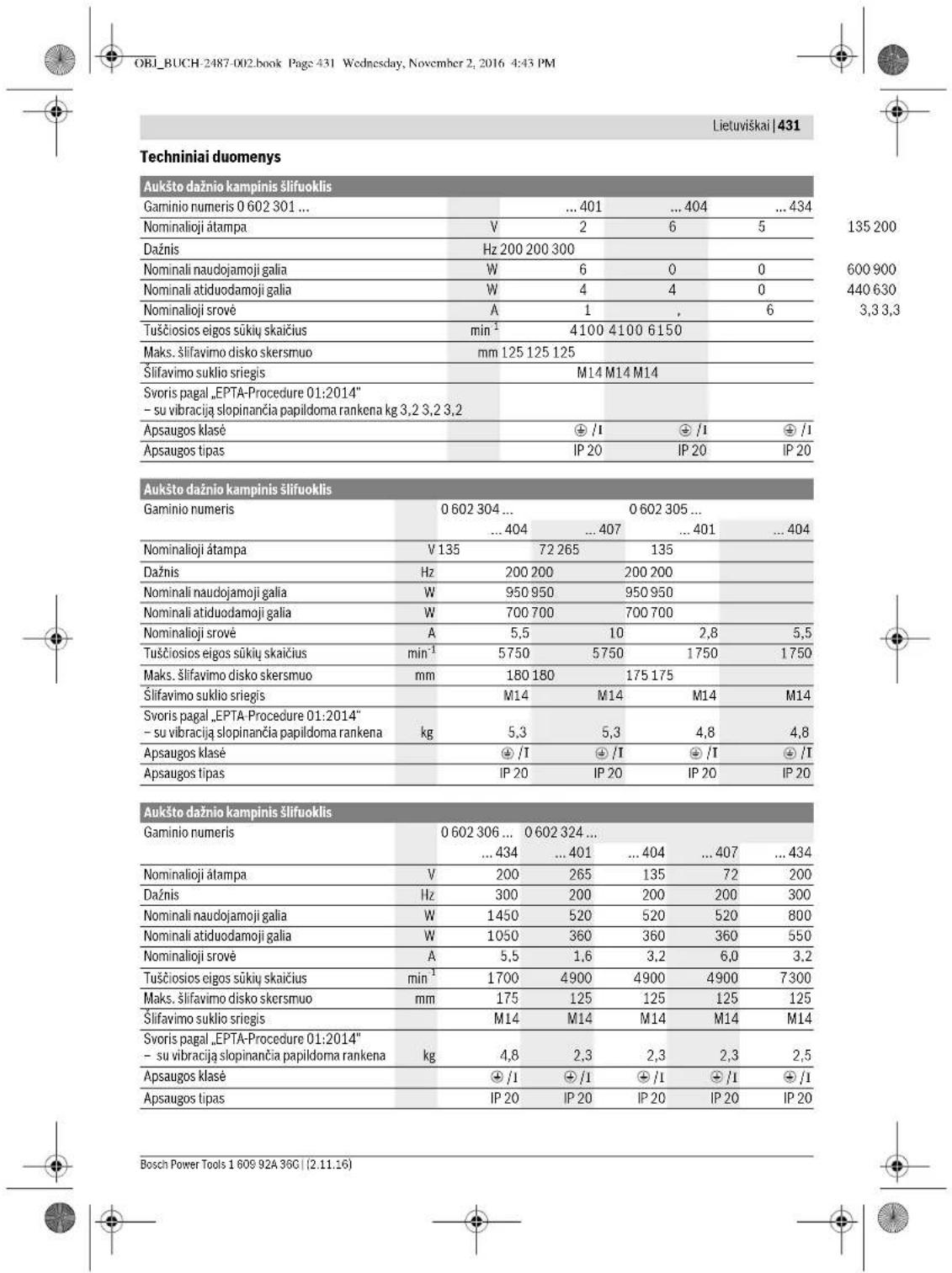

Gaminio ir techninių duomenų aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaistysite žemiau pateiktų saugos nuorodų ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.

Atverskite lapą su elektrinio įrankio schema ir, skaitydami instrukciją, palikite jį atverstą.

Elektrinio įrankio paskirtis

Galioja šiems tipams:

-06023014 -060230540. -0602306434 -060232440

160992A36G|(2.11.16) Bosch Power Tools

Elektrinis įrankis yra skirtas metaliniams ir dažytiems paviršiams šlifavimo popieriumi šlifuoti ir poliruoti nenaudojant vandens.

Galioja šiems tipams:

-060230440 -060232444,..464,..474,..434 -06023295. -06023315.. -06023325. -06023345..

Elektrinis įrankis yra skirtas metalo ir akmens ruošiniams pjauti, rupiai apdirbti ir metaliniais šepečiais valyti nenaudojant vandens.

Norint pjauti standžiais šlifavimo priemonėmis, reikia naudoti specialų pjūklą, skirtą apsauginiam gaubtui.

Pjaudami akmenį, pasirūpinkite pakankamu dulkių nusiurbimu.

Galioja visiems tipams

Leidžiama naudoti tik kartu su elektriniu įrankiu teikiamus aprobuotus apsauginius gaubtus ir prispaudžiamąsias veržles.

Pavaizduoti prietaiso elementai

Numeriais pažymėtus elektrinio įrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose.

1 Įjungimo-išjungimo jungiklis 2 Papildoma rankena 3 Šlifavimo suklys 4 Suklio kakliukas 5 Suklio fiksuojamasis klavišas 6 Apsauginis gaubtas 7 Apsauginio gaubto fiksuojamasis varžtas 8 Kodinis kumštelis 9 Rankos apsauga 10 Tvirtinamoji jungė su O tipo žiedu 11 Šlifavimo, pjovimo ir rupiojo šlifavimo diskas 12 Prispaudžiamoji veržlė 13 Ragnetinis raktas 14 Veržliaraktis, raktplotis 17 mm 15 Apvalioji veržlė 16 Šlifavimo popieriaus lapelis 17 Guminis lekštinis diskas 18 Medvilninis poliravimo diskas* 19 Vielinis šepetys 20 Įtampos įtempimo sumažinimo įtaisas (CEE kištukas) 21 Kištuko mazgas (CEE kištukas) 22 Varžtai (CEE kištukas) 23 Varžtai su kištuko mazgu 21 (CEE kištukas) 24 CEE kištukas 25 Plastikinis maišelis (CEE kištukas) Pavaizduoti atsarginiai priedai į standartinį komplektą neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

Elektros energijos tiekimo nuorodos

Elektrinis įrankis yra užkoduotos sistemos dalis, jam reikia 3-fazės kintamosios srovės su firmineje lentelėje nurodytu dažniu.

Norint pasiekti šį dažnį, elektrinį įrankį reikia sujungti su dažnio keitikliu (žr. „Prijungimas prie elektros tinklo“, 438 psl.).

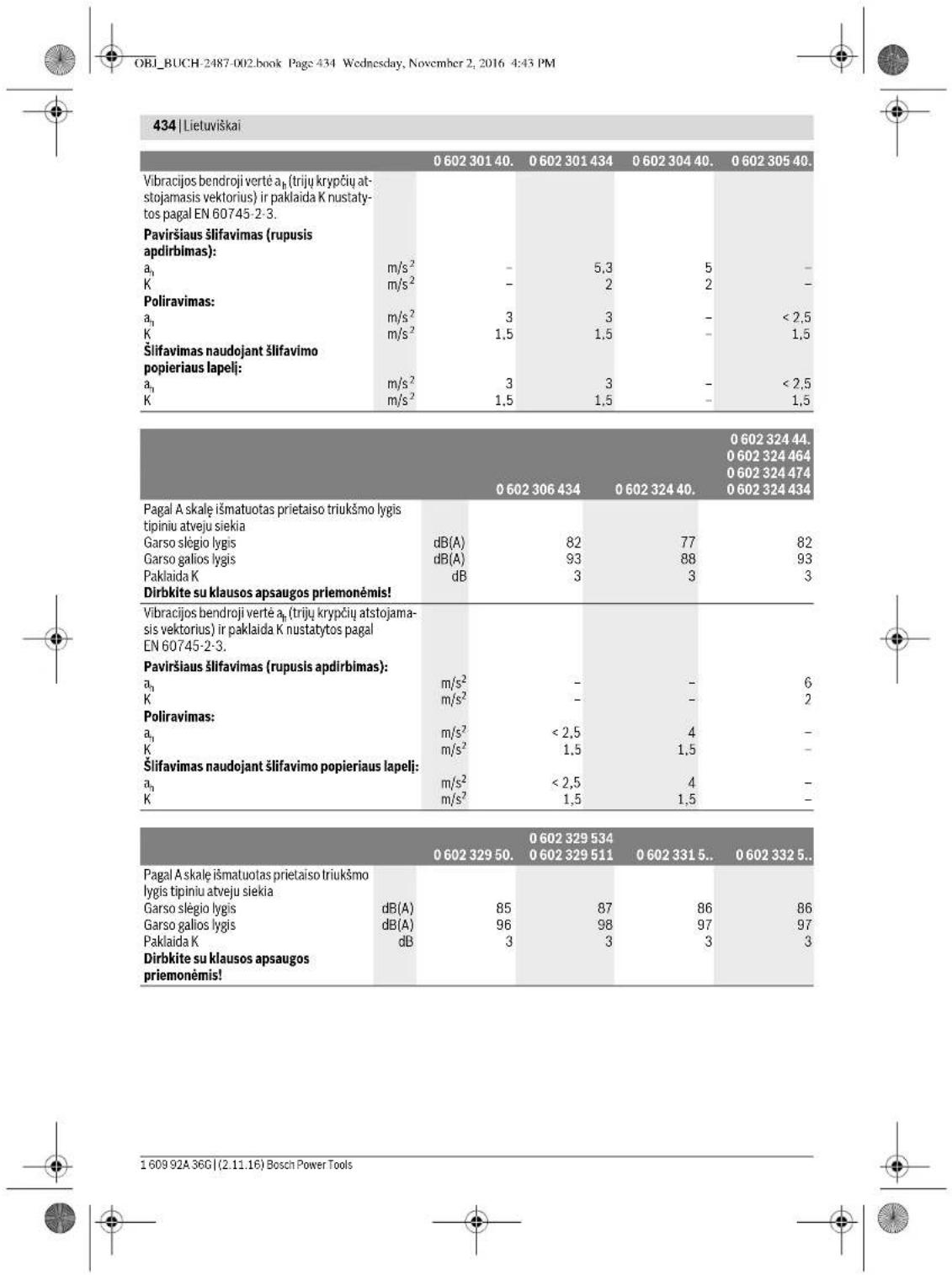

Informacija apie triukšmą ir vibraciją

Triukšmo emisijos vertės nustatytos pagal EN 60745-2-3.

	0602 301 40.	0602 301 434	0602 304 40.	0602 305 40.
Pagal A skale işmatuotas prietaiso triukšmo lygis lipiniu atveju siekia
Garso slegio lygis	dB(A)	72	82	79
Garso gallos lygis	dB(A)	83	93	90
Paklaida K	dB	3	3	3
Dirbkite su klausos apsaugos priemonémis!

Bosch Power Tools 1609 92A 36C (2.11.16)

		0 602 334 50.	0 602 334 534
Pagal A skale ismatuotas prietaiso triukšmo lygis tipiniu atveju silekia
Garso slegio lygis	dB(A)	86	86
Garso galios lygis	dB(A)	97	97
Paklaida K	dB	3	3
Dirbkite su klausos apsaugos piremonémis!
Vibracijos bendroji verte a, (triju krypciuy stojamasis vektorius) ir paklaida K nustatylos pagal EN 60745-2-3.
Pavirsius šilifavimas (rupusis apdirbimas):
a1	m/s2	7	7
K	m/s2	3	3
Poliravimas:
a1	m/s2	-	-
K	m/s2	-	-
Šilifavimas naudojan šilifavimo popieriaus lapeli:
a1	m/s2	-	-
K	m/s2	-	-

Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 nurodytą standartizuotą matavimo metodą ir jį galima naudoti elektriniams įrankiams palyginti. Jis skirtas vibracijos poveikiui laikinai įvertinti.

Nurodytas vibracijos lygis atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokia papildoma įranga arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laikotarpį gali žymiai padidėti.

Norint tiksliai įvertinti vibracijos poveikį per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Taip įvertinus, vibracijos poveikis per visą darbo laiką žymiai sumažės. Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.

Atitikties deklaracija

Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“ aprašytas gaminys atitinka privalomus Direktyv

2011/65/ES, 2014/30/ES, 2006/42/EB reikalavimus ir jų pakeitimus bei atitinkamus standartus: EN 60745-1,

EN 60745-2-3, EN 50581.

Techninė byla (2006/42/EB) laikoma:

Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY

Henk Becker

Apsauginės įrangos montavimas

Bendrosios nuorodos

Prieš pradėdami reguliuoti prietaisą, keisti priedus ar prieš padėdami nenaudojamą elektrinį įrankį, nutraukite energijos tiekimą. Šios atsargumo priemonės padės išvengti netyčinio elektrinio įrankio įjungimo.

Nuoroda: jei dirbant sulūžta šlifavimo diskas arba pažeidžiamas apsauginis gaubtas arba elektrinio įrankio įvaras, elektrinį įrankį reikia nedelsiant nusiųsti į klientų aptarnavimo skyrių; adresai pateikti skyriuje "Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba".

Apsauginius gaubtus nustatykite taip, kad būtų užkirstas kelias kibirkštims lėkti dirbančiojo kryptimi.

Nuoroda: Ant apsauginio gaubto esantys kodiniai kumšteliai užtikrina, kad bus uždėtas tik elektriniam įrankiui tinkantis apsauginis gaubtas.

Apsauginis gaubtas, skirtas šlifuoti (žr. pav. A). Galioja šiems tipams:

- 0 602 304 40. - 0 602 329 5..

- 0 602 324 43 4. - 0 602 331 5..

- 0 602 324 44. - 0 602 332 5..

Užmaukite apsauginį gaubtą, kojinį kumštelį nukreipę į kodinę išpjovą, ant suklio kakliuko ir stumkite tol, kol apsauginio gaubto kraštelis priglus prie elektrinio įrankio jungės.

• Apsauginio gaubto padėtį pritaikykite pagal atliekamą darbą.

Kad užfiksuotumėte apsauginį gaubtą, fiksuojamąjį varžtą 7 užveržkite ne mažesniu kaip 10 N·m užveržimo momentu.

Apsauginis gaubtas, skirtas pjauti

Galioja šiems tipams:

-060230440. -06023295.. -0602324434 -06023315.. -060232444. -06023325.. -0602324464 -06023345. -0602324474

Norint pjauti standžiaisiais šlifavimo diskai, reikia naudoti specialų pjauti skirtą apsauginį gaubtą. Pjaudami akmenį visada naudokite nusiurbimo gaubtą, skirtą pjauti su kreipiamosiomis pavaromis (papildoma įranga). Apsauginiai gaubtai, skirti pjovimui, montuojami analogiškai kaip ir standartiniai apsauginiai gaubtai (žr. A pav.).

Vibraciją slopintanti papildoma rankena (žr. pav. B)

Vibraciją slopinanti papildoma rankena sumažina riziką ir užtikrina saugesnį darbą. Elektrinį įrankį leidžiama naudoti tik su papildoma rankena 2.

Papildomą rankeną 2, priklausomai nuo darbo metodo, prisukite prie reduktoriaus korpuso kairėje arba dešinėje. Jokiu būdu nedarykite jokių apsauginės rankenos pakeitimų. Nenaudokite pažeistos apsauginės rankenos.

Rankos apsauga (žr. pav. C)

Galioja šiems tipams:

Šlifavimo įrankių tvirtinimas

Bendrosios nuorodos

Prieš pradėdami reguliuoti prietaisą, keisti priedus ar prieš padėdami nenaudojamą elektrinį įrankį, atjunkite energijos tiekimą. Ši atsargos priemonė padės išvengti netyčinio elektrinio įrankio įjungimo. Atkreipkite dėmesį į šlifavimo įrankių matmenis. Kiaurymės skersmuo turi tiksliai tikti tvirtinamajam jungčiui. Nenaudokite adapterių tvirtinamųjų elementų. - Nuvalykite šlifavimo suklį 3 ir visas montuojamas dalis. Įstatę šlifavimo įrankį, prieš įjungdami patikrinkite, ar šlifavimo įrankis tinkamai pritvirtintas ir ar jis gali laisvai suktis. Įsitikinkite, kad šlifavimo įrankis nekliūva už apsauginio gaubto ar kitų dalių.

Šlifavimo, pjovimo ir rupiojo šlifavimo diskų montavimas (žr. pav. D1 - D2)

Galioja šiems tipams:

-060230440. -06023315.. -060232444,..464 -06023325. 474.434 -06023345..

-06023295..

Įdėjimas

• Įsitikinkite, kad pritvirtintas tinkamas apsauginis gaubtas (žr. „Apsauginio įrangos montavimas“, 436 psl.). Tvirtinamąjį jungtį 10 uždėkite ant šlifavimo suklio 3.

Tvirtinamojoje jungtyje 10 aplink centravimo briauną yra įdėta plastikinė dalis („O“ formos žiedas). Jei „O“ formos žiedo nėra arba jis pažeistas, prieš montuojant tvirtinamąjį jungtį 10, jį būtina pakeisti.

Pageidaujamą šlifavimo įrankį 11 (šlifavimo, pjovimo ar rupiojo šlifavimo diską) atitinkamai pagal sukimosi kryptį uždėkite ant šlifavimo suklio 3. - Prispaudžiamąją veržlę 12 uždėkite ant suklio sriegio taip, kad prispaudžiamosios veržlės viduryje esanti įduba būtų nukreipta aukštyn. — Rageliniu raktu 13 tvirtai užveržkite prispaudžiamąją veržlę: užverždami prilaikykite šlifavimo suklį veržliarakčiu 14, uždėtu ant šlifavimo suklio 3 briaunos.

Jei elektrinis įrankis yra su suklio fiksavimo klavišu 5, montuojant šlifavimo įrankį, veržliniu raktu prilaikyti nereikia (žr. pav. E1-E2).

Suklio fiksavimo klavišą spauskite tik tada, kai šlifavimo suklys visiškai sustojęs. Priešingu atveju galite pažeisti elektrinį įrankį. Prieš įdėdami šlifavimo įrankį, paspauskite suklio fiksavimo klavišą 5, kad užfiksuotumėte suklį 3, ir klavišą laikykite paspaustą. - Uždėkite pageidaujamą šlifavimo įrankį (žr. „Šlifavimo, pjovimo ir rupiojo šlifavimo diskų montavimas“, 436 psl.). - Norėdami atlaisvinti šlifavimo suklį, atleiskite suklio fiksavimo klavišą 5.

Guminio lekštinio šlifavimo disko montavimas (žr. pav. F)

Galioja šiems tipams:

Vielinio šepečio sriegis turi tiksliai tikti šlifavimo suklio sriegiui (M14).

• Įsitikinkite, kad sumontuota rankų apsauga ir papildoma rankena (žr. "Apsauginės įrangos montavimas", 436 psl.). Pageidaujamą vielinį šepetį 19 (cilindrinį/diskų šepetį) sukite ant šlifavimo suklio 3 tiek, kad jis tvirtai priglustų prie šlifavimo suklio briaunų, skirtų raktui uždėti, tuo metu prilaikydami veržliarakčiu 14, uždėtu ant šlifavimo suklio briaunų.

Nuėmimas

• Tvirtai uždėtą vielinį šepetį 19 veržliarakčiu, uždėtu ant jo briaunų, nusukite nuo šlifavimo suklio, prilaikydami veržliarakčiu 14, uždėtu ant šlifavimo suklio 3 briaunų.

Dulkių, pjuvenų ir drožlių nusiurbimas

• Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ar metalų dulkės gali būti kenksmingos sveikatai. Dirbantiesiems arba šalia esantiems asmenims nuo sąlyčio su dulkėmis arba jų kvėpavimu gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis. Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžį sukeliančios, ypač kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatais, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams.
• Jei yra galimybė, naudokite apdirbamai medžiagai tinkamą dulkių nusiurbimo įrangą.
• Pasirūpinkite geru darbo vietos vėdinimu.

Laikykitės jūsų šalyje galiojančių apdorojamoms medžiagoms taikomų taisyklių.

Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega.

Prijungimas prie elektros tinklo

Elektriniams įrankiams eksploatuoti jums reikia dažnio keitiklio, trifazės kintamosios srovės, kurios dažnis atitinka firmos lentelėje nurodytą dažnį.

Dažnio keitikliai yra įvairių dydžių, dažnių, antrinių įtampų ir vardinių galių. Dažnio keitiklio parinkimas priklauso nuo prijungiamo elektrinio įrankio. Pasirinkdami dažnio keitiklį, pasikonsultuokite su Bosch specializuotos prekybos atstovais.

Elektrinį įrankį gausite su keturių metrų ilgio specialiu kabeliu be kištuko. Norint jį prijungti, prie specialaus kabelio reikia prijungti CEE kištuką (kodine spalva žalia).

Be to, siekiant apsaugoti nuo perkrovos, prie elektrinio įrankio galima prijungti įprastinį variklio apsauginį jungiklį. Šio variklio apsauginio jungiklio nustatymo diapazonas turi apimti elektrinio įrankio vardinę srovę (žr. „Techniniai duomenys“). Variklio apsauginis jungiklis turi sureaguoti greičiau nei per sekundę.

Tuo tikslu laikykitės variklio apsauginio jungiklio naudojimo instrukcijose pateiktų saugos nuorodų ir montavimo instrukcijų!

CEE kištuko montavimas (žr. pav. l1-l2)

• Atsukite abu varžtus 22 ir iš CEE kištuko 24 korpuso ištraukite kištuko mazgą 21.
• Plastikinę įvorę 25 nupjaukite pagal specialaus laido, prijungto prie elektrinio įrankio, skersmenį ir CEE kištuko korpusą stumkite per specialųjį kabelį.
• Keturias gyslas praveskite per laido įtempimo sumažinimo įtaisą 20.
• Atsukite keturis mažus varžtus 23 kištuko mazge 21 ir įstatykite

rudos gyslos L1 tūtelę į kontaktų įvorę L1, mėlynos gyslos L2 tūtelę į kontaktų įvorę L2, juodos gyslos L3 tūtelę į kontaktų įvorę L3 bei žalios-geltonos gyslos ④ tūtelę į apsauginio kontakto įvorę.

Kai žymėdami įstatysite keturias gyslas, vėl tvirtai įsukite keturis mažus varžtus 23 kištuko mazge 21. - Tada laido įtempimo sumažinimo įtaisą 20 prisukite virš kabelio su apvalkalu taip, kad gyslų galinių tūtelių neveiktų tempimo jėga. - Kištuko mazgą 21 vėl įstatykite į CEE kištuko 24 korpusą ir vėl tvirtai įsukite abu varžtus 22. Tada patikrinkite, ar gerai veikia apsauginis laidas. - Elektrinio įrankio CEE kištuką 24 įstatykite į dažnio keitiklio jungiamąją įvorę.

Dabar dažnio keitiklį galite prijungti prie elektros energijos šaltinio.

Kaip dažnio keitiklį prijungti prie elektros energijos šaltinio, rasite dažnio keitiklio naudojimo instrukcijoje.

Patikrinkite sukimosi kryptį!

Sukimosi krypties tikrinimas

Šlifavimo disko sukimosi kryptis turi sutapti su rodyklės ant elektrinio įrankio kryptimi.

Jei pirmojo jungimo metu šlifavimo sukliai (žr. „Elektrinio įrankio įjungimas/išjungimas“, 438 psl.) sukasi netinkama kryptimi, elektrinį įrankį turite tuoj pat įjungti arba atjungti nuo elektros energijos šaltinio.

Dar kartą atsukite abu varžtus 22 ir iš CEE kištuko 24 korpuso vėl ištraukite kištuko movą 21. Rudos ir juodos gyslų tuteles ištraukite iš jų kontaktinių įvorių. - Juodos gyslos L3 tutelę įstatykite į kontaktinę įvorę L1, o rudos gyslos L1 tutelę į kontaktinę įvorę L3. - Kad užfiksuotumėte gyslas, tvirtai įsukite keturis mažus varžtus 23 kištuko movoje 21. - Kištuko movą 21 vėl įstatykite į CEE kištuko 24 korpusą ir vėl tvirtai įsukite abu varžtus 22. Tada patikrinkite, ar gerai veikia apsauginis laidas. Elektrinį įrankį vėl prijunkite prie elektros energijos tiekimo sistemos.

Naudojimas

Paruošimas naudoti

Maitinimo šaltinio įtampa ir dažnis turi sutapti su elektrinio įrankio firmos lentelėje pateiktais duomenimis. Prieš pradėdami dirbti, patikrinkite šlifavimo įrankį. Šlifavimo įrankis turi būti nepriekaištingai uždetas ir turi laisvai suktis. Atlikite bandomąjį paleidimą ir leiskite elektriniam įrankiui ne mažiau kaip 1 minutę veikti be apkrovos. Nenaudokite pažeistų, nelygių ar vibruojančių šlifavimo įrankių. Pažeisti šlifavimo įrankiai gali sužaloti. Įjungimo-išjungimo jungiklį 1 nustatykite į padėtį „Išjungta“, jei elektrinis įrankis nelaikomas rankoje, nors įjungimo-išjungimo jungiklis nustatytas į padėtį „Įjungta“. Tokiu būdu apsaugosite nuo netikėto pakartotinio paleidimo. Prieš vėl jungdami elektrinį įrankį, patikrinkite elektros energijos šaltinį (žr. „Prijungimas prie elektros tinklo“, 438 psl.). Prieš prijungdami dažnio keitiklį prie elektros tinklo, visada pirmiausia sujunkite elektrinį įrankį su dažnio keitikliu.

Kad tausotumėte energiją, elektrinį įrankį junkite tik tada, kai naudosite.

Dažnio keitiklio įjungimas ir išjungimas

Kad galėtumėte jungti elektrinį įrankį, pirmiausia turite įjungti dažnio keitiklį.

Tuo tikslu laikykitės dažnio keitiklio naudojimo instrukcijos.

Elektrinio įrankio įjungimas/išjungimas

su apsauginiu stumiamuoju jungikliu (žr. pav. J1)

Galioja šiems tipams:

-06023244.

Norėdami elektrinį prietaisą įjungti, įjungimo-išjungimo jungiklį 1 pastumkite į priekį.

1609 92A 36G|(2.11.16) Bosch Power Tools

Prieš pradėdami reguliuoti prietaisą, keisti stiprius ar prieš padėdami nenaudojamą elektrinį įrankį, atjunkite energijos tiekimą. Ši atsargumo priemonė padės išvengti netyčinio elektrinio įrankio įjungimo. Būkite atsargūs pjaudami atramines sienas, žr. skyrių Statikos nuorodos ▷ (tvirtinkite ruošinį, jei jis tvirtai neguli veikiamas tik savo svorio). Neapkraukite elektrinio įrankio tiek, kad jis sustotų. Jei įrankis buvo veikiamas didele apkrova, kad jis atvėstų, kelias minutes leiskite jam veikti tuščiąja eiga.

Šlifavimas žiedlapiniu šlifavimo disku

Su žiedlapiniu šlifavimo disku (papildoma įranga) galite apdirbti net ir įgaubtas plokštumas ar profilius.

Žiedlapinio šlifavimo disko, lyginant su įprastiniais šlifavimo diskais, naudojimo laikas yra ilgesnis, jis kelia mažiau triukšmo, tačiau labiau įkaitina šlifuojamąjį paviršių.

Pastebimai sumažėjęs darbo našumas ir kibirkščių vainikas rodo, kad deimantinis pjovimo diskas atsipo. Jį galite išgaląsti stlikdami trumpus pjūvius abrazyvinėje medžiagoje, pvz., kalkakmenyje.

Statikos nuorodos

Pjūviams atraminėse sienose taikomas standartas DIN 1053, 1 dalis arba elektrinio įrankio naudojimo šalyje galiojantys reikalavimai. Šių direktyvų būtina laikytis. Prieš pradėdami dirbti pasikonsultuokite su statybos inžinieriumi, architektu ar atsakingu statybos vadovu.

Rupusis šlifavimas

Niekada nenaudokite pjovimo diskų šlifavimo darbams.

Geriausių rupaus šlifavimo rezultatų pasieksite tada, kai šlifavimo diską laikysite nuo 30° iki 40° kampu. Elektrinį įrankį veskite šiek tiek spausdami. Tada ruošinys labai neįkais, nepakis jo spalva ir nebus įtrūkių.

Šlifavimas naudojant šlifavimo popierių su guminiu lekštiniu šlifavimo disku

Tinkamas šlifavimo popierius parenkamas priklausomai nuo medžiagos, kurią reikia apdoroti.

Bosch siūlo įvairius kokybiškus šlifavimo popieriaus lapelius, tinkamus guminiams lekštiniams šlifavimo diskams. Kreipkitės patarimo į specializuotas prekybos atstoves.

Poliravimas su medvilniniu poliravimo disku

Poliruojant šlifavimo priemonė uždedama ant apdorojamos medžiagos arba medvilninio poliravimo disko ir sukamaisiais judesiais įtrinama į medžiagos paviršių.

Tarp poliravimo veiksmų kruopščiai nuvalykite apdorojamos medžiagos paviršių.

Priežiūra ir servisas

Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Išsamius brėžinius ir informaciją apie atsargines dalis rasite čia:

www.bosch-pt.com

Bosch naudotojų konsultavimo tarnybos specialistai mielai atsakys į klausimus apie mūsų gaminius ir papildomą įrangą.

Ieškant informacijos ir užsakant atsargines dalis, prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firmos lentelėje.

Lietuva

Bosch įrankių servisas Informacijos tarnyba: [phone] Įrankių remontas: [phone] Faksas: [phone] El. paštas: [e-mail]

Šalinimas

Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau privalo būti atitinkamai perdirbti.

Neišmeskite elektrinių įrankių į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos perkėlimo į nacionalinę teisę aktus, naudoti nebetinkami elektriniai įrankiai turi būti surenkami atskirai ir perdirbami nekenksmingu būdu.

Galimi pakeitimai.

[phone]/[phone]:[e-mail]:

[phone]:

[phone]:LsLIJI

[e-mail]:

[phone]

[phone]

[e-mail]

[phone]/[phone]

[phone]

[e-mail]

Pagal 2012/19/EU direktyvą šis gaminys pažymėtas perbraukto šiukšlių konteinerio simboliu, o tai reiškia, kad jo negalima išmesti kartu su buitinėmis atliekomis. Jį reikia pristatyti į tam skirtą atliekų surinkimo punktą.
