| Merke | Bosch |
| Modell | GWS 18V-125 PC |
| Kategori | Trådløs vinkelsliper |
| Nominell spenning | 18 V |
| Nominell hastighet | 9000 o/min |
| Maks. slipehjuldiameter | 125 mm |
| Spindelgjenge | M14 |
| Vekt (i henhold til EPTA) | 2,4 - 2,8 kg (avhengig av batteri og håndtak) |
| Strømforsyning | Lithium-ion-batteri 18 V (anbefalt GBA 18V... eller ProCORE18V...) |
| Anbefalte ladere | AL 18.., GAL3680 |
| Beskyttelse | Stans ved tilbakeslag, Beskyttelse mot utilsiktet start |
| Avtrekkerbryter | På/av-bryter med utløserspak |
| Spindellås | Ja, for bytte av tilbehør |
| Tilkoblingsmuligheter | Kompatibel med Bluetooth® Low Energy-modul GCY 30-4 (valgfri) |
| Temperaturområde (drift) | 0 til +45 °C |
| Temperaturområde (lagring) | -20 til +50 °C |
| Bruksområder | Sliping, kapping, pussing, børsting av metall og stein |
| Vedlikehold | Rengjør ventilasjonsåpningene med en myk pensel; fjern batteriet før alt vedlikehold |
| Reservedeler | Tilgjengelig på www.bosch-pt.com |
| Medfølgende tilbehør | Ekstrahåndtak, slipeskjerm, pinnegaffelnøkkel, festemutter |
| Garanti | Kontakt Bosch kundeservice |
Ofte stilte spørsmål - GWS 18V125 PC BOSCH
Brukerspørsmål om GWS 18V125 PC BOSCH
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Vinkelsliper i PDF-format gratis! Finn veiledningen din GWS 18V125 PC - BOSCH og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. GWS 18V125 PC av merket BOSCH.
BRUKSANVISNING GWS 18V125 PC BOSCH
Tilbageslag og tilsvarende advarsler
12 Beskyttelseskappe til slibning
13 Holdeflange med O-ring
14 Slibeskive*
15 Spændemøtrik
Beskyttelseskappe til slibning
Vedligeholdelse og service
Vedligeholdelse og rengøring

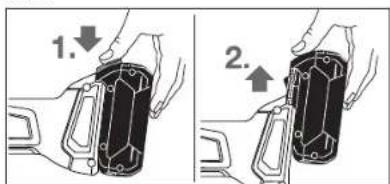

Borttagning av batteri
Sikkerhetsinformasjon
Generelle advarsler for elektroverktøy
ADVARSEL Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av ad-
varslene og nedenstäende anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.
Ta godt vare på alle advarslene og informasjonene.
Det nedenstående anvendte uttrykket «elektroverktøy» gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).
Sikkerhet på arbeidsplassen
Hold arbeidsområdet rent og ryddig og sørg for bra be- lysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker.
Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser - der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper.
- Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.
Elektrisk sikkerhet
- Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt.
- Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet.
- Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.
Ikke bruk ledningen til andre formål, f. eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Med ska- dede eller opphopede ledninger øker risikoen for elektriske støt.
Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt.
Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.
Personsikkerhet
Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader.
▶ Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklifaste arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader.
- Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer
1 609 92A 47G | (15.11.17) Bosch Power Tools
Norsk | 121
elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.
Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til skader.
▶ Unngå en unormal kroppsholdning. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
▶ Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt här kan komme inn i deler som beveger seg.
Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv.
Omhyggelig bruk og håndtering av elektroverktøy
Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.
Ikke bruk elektroverktøy med defekt på-/av-bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres.
- Trekk støpselet ut av stikkontakten og/eller fjern batteriet før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger maskinen bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.
- Elektroverktøy som ikke er i bruk må oppbevares utilgiengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer.
Vær nøye med vedlikeholdet av elektroverktøyet. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La disse skadede delene repareres før elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.
Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.
Bruk elektroverktøy, tilbehør, verktøy osv. ihenhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner.
Omhyggelig bruk og håndtering av batteridrevne verktøy
Lad batteriet kun opp i ladeapparater som er anbefalt av produsenten. Det oppstår brannfare hvis et ladeapparat som er egnet til en bestemt type batterier, brukes med andre batterier.
Bruk derfor kun riktig type batterier for elektroverktøyene. Bruk av andre batterier kan medføre skader og brannfare.
Hold batteriet som ikke er i bruk unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander, som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
Ved gal bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i synene, må du i tillegg oppsøke en lege. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger.
Service
Elektroverktøyet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.
Sikkerhetsinformasjoner for vinkelsliper
Felles advarsler om sliping, sandpapirsliping, arbeid med stålbørster og kapping
Dette elektroverktøyet skal brukes som sliper, sandpapirsliper, stålbørste og kuttesliper. Følg alle adversler, anvisninger, bilder og data som du får levert sammen med elektroverktøyet. Hvis du ikke følger følgende anvisninger, kan det oppstå elektriske støt, ild og/eller store skader.
▶ Dette elektroverktøyet er ikke egnet til polering. Hvis elektroverktøyet brukes til formål det ikke er beregnet til, kan dette forårsake farer og skader.
Ikke bruk tilbehør som ikke er spesielt beregnet og anbefalt av produsenten for dette elektroverktøyet. Selv om du kan feste tilbehøret på elektroverktøyet ditt, garanterer dette ingen sikker bruk.
Det godkjente turtallet til innsatsverktøyet må være minst like høyt som det maksimale turtallet som er angitt på elektroverktøyet. Tilbehør som dreies hurtigere enn godkjent, kan brekke og slynges rundt.
- Utvendig diameter og tykkelse på innsatsverktøyet må tilsvare målene for elektroverktøyet. Gale innsatsverktøy kan ikke sikres eller kontrolleres tilstrekkelig.
Innsatsverktøy med gjengeinnsats må passe nøyaktig på slespindelens gjenger. Ved innsatsverktøy som monteres ved hjelp av en flens må hulldiameteren til innsatsverktøyet passe til festediameteren til flensen. Innsatsverkløy som ikke kan festes nøyaktig på elektroverktøyet, roterer uregelmessig, vibrerer svært sterkt og kan føre til at du mister kontrollen.
Ikke bruk skadede innsatsverktøy. Sjekk før hver bruk om innsatsverktøy slik som slipeskiver er splintret eller revnet, om slipetallerkener er revnet eller svært slitt, om stålbørster har løse eller har brukkede tråder. Hvis elektroverktøyet eller innsatsverktøyet faller ned, må du kontrollere om det er skadet eller bruk et ikke skadet innsatsverktøy. Når du har kontrollert og satt inn innsatsverktøyet, må du holde personer som
122 | Norsk
oppholder seg i nærheten unna det roterende innsatsverktøyet og la elektroverktøyet gå i ett minutt med maksimalt turtall. Som regel brekker skadede innsatsverktøy i løpet av denne testtiden.
Bruk personlig beskyttelsesutstyr. Avhengig av typen bruk må du bruke visir, øyebeskyttelse eller vernebriller. Om nødvendig må du bruke støvmaske, hørselvern, vernehansker eller spesialforkle som holder små slipeog materialpartikler unna kroppen din. ∅ynene bør beskyttes mot fremmedlegemer som kan fly rundt ved visse typer bruk. Støv- eller pustevernmasker må filtere den typen støv som oppstår ved denne bruken. Hvis du er utsatt for sterk støy over lengre tid, kan du miste hørselen.
▶ Pass på at andre personer holder tilstrekkelig avstand til arbeidsområdet ditt. Alle som går inn i arbeidsområdet må bruke personlig verneutstyr. Brukne deler til verktøyet eller brukne innsatsverktøy kan slynges ut og derfor også forårsake skader utenfor det direkte arbeidsområdet.
Dersom du utfører arbeid der innsatsverktøyet kan treffe skjulte strømledninger, må elektroverktøyet kun holdes på de isolerte gripeflatene. Kontakt med en spenningsførende ledning kan også sette elektroverktøyets metalldeler under spenning og føre til elektriske støt.
▶ Legg aldri elektroverktøyet ned før innsatsverktøyet er stanset helt. Det roterende innsatsverktøyet kan komme i kontakt med overflaten der maskinen legges ned, slik at du kan miste kontrollen over elektroverktøyet.
La aldri elektroverktøyet være innkoblet mens du bærer det. Tøyet ditt kan komme inn i det roterende innsatsverktøyet hvis det tilfeldigvis kommer i kontakt med verktøyet og innsatsverktøyet kan da bore seg inn i kroppen din.
▶ Rengjør ventilasjonsåpningene til elektroverktøyet med jevne mellomrom. Motorviften trekker støv inn i huset, og en stor oppsamling av metallstøv kan medføre elektrisk fare.
Ikke bruk elektroverktøyet i nærheten av brennbare materialer. Gnister kan antenne disse materialene.
▶ Bruk ikke innsatsverktøy som krever flytende kjølemidler. Bruk av vann eller andre flytende kjølemidler kan føre til elektriske støt.
Tilbakeslag og tilsvarende advarsler
- Tilbakeslag er innsatsverktøyets plutselige reaksjon etter at det har hengt seg opp eller blokkerer. Dette kan gjelde slipeskiven, slipetallerkenen, stålbørsten osv.. Opphenging eller blokkering fører til at det roterende innsatsverktøyet stanser helt plutselig. Slik akselereres et ukontrolliert elektroverktøy mot innsatsverktøyets dreieretning på blokkeringstedet.
Hvis f. eks, en spiveskive henger seg opp eller blokkerer i arbeidsstykket, kan kanten på spiveskiven som dykker inn i arbeidsstykket, henge seg opp och slik brekker spiveskiven eller forårsaker et tilbakeslag. Slipeskiven beveger seg da mot eller bort fra brukeren, avhengig av skivens dreieretning på blokkeringsstedet. Slik kan spiveskiver også brekke.
Et tilbakeslag er resultat av en gal eller feilaktig bruk av elektroverktøyet. Det kan unngås ved å følge egnede sikkerhetstiltak som beskrevet nedenstående.
Hold elektroverktoyet godt fast og plasser kroppen og armene dine i en stilling som kan ta imot tilbakeslagskrefter. Bruk alltid ekstrahåndtaket – hvis dette finnes – for å ha størst mulig kontroll over tilbakeslagskrefter eller reaksjonsmomenter ved oppkjøring. Brukeren kan beherske tilbakeslags- og reaksjonsmomenter med egnede tiltak.
- Hold aldri hånden i nærheten av det roterende innsatsverktøyet. Innsatsverktøyet kan bevege seg over hånden din ved tilbakeslag.
▶ Unngå at kroppen din befinner seg i området der elektroverktøyet vil bevege seg ved et tilbakeslag. Tilbakeslaget driver elektroverktøyet i motsatt retning av slipeskivens dreieretning på blokkeringsstedet.
Vær spesielt forsiktig i hjørner, på skarpe kanter osv. Du må forhindre at innsatsverktøy avprelles fra arbeidsstykket eller klemmes fast. Det roterende innsatsverktøyet har en tendens til å klemmes fast i hjørner, på skarpe kanter eller hvis det avprelles. Dette forårsaker kontrolltap eller tilbakeslag.
Bruk ikke kjedesagblad eller tannet sagblad. Slike innsatsverktøy fører ofte til tilbakeslag eller til at man mister kontrollen over elektroverktøyet.
Spesielle advarsler om sliping og kapping
▶ Bruk kun slipeskiver som er godkjent for dette elektroverktøyet og et vernedeksel som er konstruert for denne typen slipeskive. Slipeskiver som ikke ble konstruert for dette elektroverktøyet, kan ikke beskyttes tilsvarende og er ikke sikre.
Slipeskiver med forsenket senter/nav må monteres slik at slipeflaten ikke rager ut over planet til vernedekselets kant. En usakkyndig montert slipeskive som rager ut over vernedekselets kant, kan ikke skjermes tilstrekkelig.
▶ Vernedekselet må monteres sikkert på elektroverktøy et og innstilles slik at det oppnås så stor sikkerhet som mulig med at den minste delen på slipeskiven peker åpent mot brukeren. Vernedekslelet beskytter betjeningspersonen mot bruddstykker, tilfeldig kontakt med slopeskiven og gnister som kan antenne klær.
Slipeskiver må kun brukes til anbefalt type bruk. F. eks.: Ikke slip med sideflaten til en kappeskive.
Kappeskiver er beregnet til materialfjerning med kanten på skiven. Innvirkning av krefter fra siden kan føre til at slipeskivene brekker.
▶ Bruk alltid uskadede spennflenser i riktig størrelse og form for den slipeskiven du har valgt. Egnede flenser støtter slipeskiven og reduserer slik faren for at slipeskiven brekker. Flenser for kappeskiver kan være annerledes enn flenser for andre slipeskiver.
Ikke bruk slitte slipeskiver fra større elektroverktøy. Slipeskiver for større elektroverktøy er ikke beregnet til de høyere turtall på mindre elektroverktøy og kan brekke.
Norsk|123
Ytterligere spesielle advarsler for kappesliping
▶ Unngå blokkering av kappeskiven eller for sterkt presstrykk. Ikke utfør for dype snitt. En overbelastning av kappeskiven øker slitasjen og tendensen til fastkiling eller blokkering og dermed også muligheten til tilbakeslag eller brudd på spiveskiven.
▶ Unngå området foran og bak den roterende kappeski- ven. Hvis kappeskiven beveger seg bort fra deg i arbeids- stykket, kan elektroverktøyet med den roterende skiven ved tilbakeslag slynges direkte mot kroppen din.
Hvis kappeskiven blokkerer eller du avbryter arbeidet, slår du av elektroverktøyet og holder det rolig til skiven er stanset helt. Forsøk aldri å trekke den roterende kappeskiven ut av snittet, ellers kan det oppstå et tilbakeslag. Finn og fjern årsaken til blokkeringen.
Ikke start elektroverktøyet igjen så lenge det befinner seg i arbeidsstykket. La kappeskiven oppnå det maksimale turtallet før du fortsetter forsiktig med snittet. Ellers kan skiven henge seg opp, springe ut av arbeidsstykket eller forårsake tilbakeslag.
Støtt plater eller store arbeidsstykker for å redusere risikoen for tilbakeslag fra en fastklemt kappeskive. Store arbeidsstykker kan bøyes av sin egen vekt. Arbeidsstykket må støltes på begge sider, både nær kappesnittet og på kanten.
Vær spesielt forsiktig ved «inndykkningssnitt» i vegger eller andre uoversiktelige områder. Den inntrengende kappeskiven kan treffe på gass- eller vannledninger, elektriske ledninger eller gjenstander som kan forårsake tilbakeslag.
Spesielle advarsler om sandpapirsliping
Ikke bruk overdimensjonerte slipeskiver, følg produsentens informasjoner om slipepapirstørrelsen. Slipeskiver som peker ut over slipetallerkenen kan forårsake skader og føre til at slipeskivene blokkerer eller revner eller til at det oppstår tilbakeslag.
Spesielle advarsler for arbeid med stålbørster
Husk på at stålbørsten mister stålbiter i løpet av vanlig bruk. Ikke overbelast stådelene med for sterkt presstrykk. Ståldeler som slynges bort kan lett trenge inn gjennom tynt tøy og/eller hud.
Hvis det anbefales å bruke et vernedeksel, må du for- hindre at vernedekselet og stålbørsten kan berøre hverandre. Tallerken- og koppbørster kan få større diam- ter med presstrykk og sentrifugalkrefter.
Ekstra advarsler
Bruk vernebriller.
▶ Bruk egnede detektorer til å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale el-/gass-/vannverket. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre
til eksplosjon. Hull i en vannledning forårsaker materielle skader.
Ikke ta på slipe- og kappeskivene før de er avkjølt. Skivene blir svært varme i løpet av arbeidet.
▶ Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden.
▶ Batteriet må ikke åpnes. Det er fare for kortslutning.
Beskytt batteriet mot varme, f. eks. også mot permanent solinnvirkning, ild, vann og fuktighet. Det er fare for eksplosjoner.
Ved skader og usakkyndig bruk av batteriet kan det slippe ut damp. Tilfør frisk luft og gå til lege hvis det oppstår helseproblemer. Dampene kan irritere åndedrettsorganene.
▶ Bruk batteriet kun i kombinasjon med Bosch produktet. Kun slik beskyttes batteriet mot farlig overbelastning.
▶ Batteriet kan bli skadet av spisse gjenstander som spiker eller skrutrekker eller på grunn av påvirkning fra ytre krefter. Resultat kan bli intern kortslutning, og det kan da komme røyk fra batteriet, eller batteriet kan ta fyr, eksplodere eller bli overopphetet.
Forsiktig! Under bruk av elektroverktøyet med Bluetooth® kan det oppstå forstyrrelse på andre apparater og anlegg, fly og medisinsk utstyr (f.eks. pacemakere og høreapparater). Skader på mennesker og dyr i umiddelbar nærhet kan heller ikke utelukkes helt. Bruk ikke elektroverktøyet med Bluetooth® i nærheten av medisinsk utstyr, bensinstasjoner, kjemiske anlegg, steder med eksplosjonsfare eller på sprengningsområder. Bruk ikke elektroverktøyet med Bluetooth® om bord på fly. Ungå langvarig bruk nær kroppen.
Bluetooth ^3 -navnet og -logoene er registrerte varemerker som tilhører Bluetooth SIG, Inc. Enhver bruk av dette navnet/denne logoen av Robert Bosch Power Tools GmbH skjer på lisens.
Produkt- og ytelsesbeskrivelse
Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.
Brett ut utbrettssiden med bildet av maskinen, og la denne siden være utbrettet mens du leser bruksanvisningen.
Formålsmessig bruk
Elektroverktøyet er beregnet til kapping, grovsliping og børsting av metall og stein uten bruk av vann.
Til kapping med bakelitt-bundede slipemidler må det brukes et spesielt vernedeksel til kappingen.
Ved kapping i stein må det sørges for en tilstrekkelig støvavsuging.
Med godkjente slipeverktøy kan elektroverktøyet brukes til sandpapirsliping.
124 | Norsk
Bare når Bluetooth® Low Energy Module GCY 30-4 satt inn kan elektroverktøyets data og innstillinger overføres mellom elektroverktøyet og en mobil enhet ved bruk av trådløs Bluetooth®-teknologi.
GWS 18V-125 PSC:
Lyset til dette elektroverktøyet brukes til å belyse selve arbeidsområdet, og er ikke egnet som rombelysning i boliger.
Illustrerte komponenter
Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden.
1 Låsespak for vernedeksel
2 Dreieretningspil på huset
3 Spindel-läsetast
4 Brukergrensesnitt (GWS 18V-125 PSC)
5 På-/av-bryter
6 Frigjøringshendel for på/av-bryter
7 Batteri
8 Batteri-låsetast*
9 Deksel for Bluetooth® Low Energy Module GCY 30-4
10 Ekstrahändtak (isolert grepflate)
11 Slipespindel
12 Vemedeksel til sliping
13 Festeflens med O-ring
14 Slipeskive*
15 Spennmutter
16 Selvspennende mutter *\D\H=clic
17 Vernedeksel til kapping ^a
18 Kappeskive*
19 Håndbeskyttelse*
20 Gummislipetallerken*
21 Slipeskive*
23 Koppbørste ^A
24 Tast for ladetilstandsindikator (GBA 18V...)
25 Batteri-ladeindikator (GBA 18V...)
26 Håndtak (isolert grepflate)
29 Indikator for batteriladenivå (brukergrensesnitt)
30 Visning av forhåndsinnstillingstrinn for turtall (brukergrensesnitt)
31 Knapp for forhåndsinnstilling av turtall (brukergrense-snitt)
32 Statusvisning for elektroverktøy (brukergrensesnitt)
33 Visning for overbelastningsvern (brukergrensesnitt)
34 Knapp for ladeniväindikator (GBA 18V 6.3Ah/ProCORE18V...)
35 Indikator for batteriladenivå (GBA 18V 6.3Ah/ProCORE18V...)
36 LED-arbeidslys (GWS 18V-125 PSC)
37 Diamantborekrone*
| Vinkelsliper GWS 18V-125 PC GWS 18V-125 PSC | |||
| Produktnummer | 3 601 JG3 E.. 3 601 JG3 F.. | ||
| Nominell spenning | V= 18 18 | ||
| Nominelt turtall | min-1 | 9000 9000 | |
| Tomgangsturtall | min-1 | -4500 - 9000 | |
| Max. slipeskivediameter | mm 125 125 | ||
| Slipespindelgjenger | M 14 M 14 | ||
| Max. gjengelengde på slispindelen | mm 22 22 | ||
| Tilbakeslagsutkopling | ● | ● | |
| Beskyttelse mot ny innkopling | ● | ● | |
| Turtallforvalg | - ● | ||
| Vekt tilsvarende EPTA-Procedure 01:2014 | |||
| - med vibrasjonsdempende ekstrahåndtak | kg | 2,6 - 2,8* | 2,6 - 2,8* |
| - med standard ekstrahåndtak | kg | 2,4 - 2,6* | 2,4 - 2,6* |
| Tillatt omgivelsestemperatur | |||
| - ved lading | °C | 0...+45 | 0...+45 |
| - ved drift og lagring | °C | -20...+50 | -20...+50 |
| * avhengig av benyttet batteri** redusert ytelse ved temperatur <0 °C | |||
| A) Den mobile sluttenheten må være kompatibel med Bluetooth® Low Energy enheter (versjon 4.1) og støtte Generic Access Profile (GAP).B) Rekkevidden kan variere mye avhengig av ytre betingelser, inkludert mottaksenheten som brukes. Inne i lukkede rom og med metalliske hindringer (f.eks. vegger, hyller, skap osv.) kan Bluetooth®-rekkevidden reduseres betydelig. | |||
1 609 92A 47G | (15.11.17) Bosch Power Tools
Norsk|125
| Vinkelsliper GWS 18V-125 PC GWS 18V-125 PSC | ||
| Anbefalte batterier | GBA 18V...GBA 18V... WProCORE18V... | GBA 18V...GBA 18V... WProCORE18V... |
| Anbefalte ladere | AL 18..GAL3680 | AL 18..GAL3680 |
| Anbefalte ladere for induktive batterier | GAL 18... W GAL 18... W | |
| Dataoverføring | ||
| Bluetooth® Bluetooth® 4.2 | (Low Energy)A) | Bluetooth® 4.2(Low Energy)A) |
| Signalavstand 8 s 8 s | ||
| Signalrekkevidde | maksimal 30 mB) | maksimal 30 mB) |
* avhengig av benyttet batteri
** redusert ytelse ved temperatur <0 °C
A) Den mobile sluttenheten må være kompatibel med Bluetooth®-Low-Energy-enheter (versjon 4.1) og støtte Generic Access Profile (GAP).
B) Rekkevidden kan variere mye avhengig av ytre betingelser, inkludert mottaksenheten som brukes. Inne i lukkede rom og med metalliske hindringer (f.eks. vegger, hyller, skap osv.) kan Bluetooth ^® -rekkevidden reduseres betydelig.
Støy-/vibrasjonsinformasjon
| GWS 18V-125 PC GWS 18V-125 PSC | |||
| 3 601 JG3 E.. 3 601 JG3 F.. | |||
| Støyutslippsverdier målt i henhold til EN 60745-2-3. | |||
| Det typiske A-bedømte støynivået for maskinen er | |||
| Lydtrykknivå | dB(A) | 79 | 79 |
| Lydeffektnivå | dB(A) | 90 | 90 |
| Usikkerhet K | dB | 3 | 3 |
| Bruk hørselvern! | |||
| Totale svingningsverdier a_h (vektorsum fra tre retninger) og usikkerhet K beregnet jf. EN 60745-2-3: | |||
| Overflatesliping (skrubbing): | |||
| a_h | m/s^2 | 5,0 | 5,0 |
| K | m/s^2 | 1,5 | 1,5 |
| Sliping med slipeblad: | |||
| a_h | m/s^2 | 3,5 | 3,5 |
| K | m/s^2 | 1,5 | 1,5 |
Vibrasjonsnivået som er angitt i disse anvisningene, er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Det egner seg også til en foreløpig vurdering av vibrasjonsbelastningen.
Det angitte vibrasjonsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med forskjellig tilbehør eller utilstrekkelig vedlikehold, kan vibrasjonsnivået avvike. Dette kan føre til en tydelig øking av vibrasjonsbelastningen over hele arbeidstidsrommet.
Til en nøyaktig vurdering av vibrasjonsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere vibrasjonsbelastningen over hele arbeidstidsrommet.
Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.
Montering
Bruke Bluetooth® Low Energy Module GCY 30-4
Merk: For elektroverktøyene GWS 18V-125 PC kan Blue-tooth® Low Energy Module GCY 30-4 fås som tilbehør, og for elektroverktøyene GWS 18V-125 PSC følger den med ved levering.
Du finner informasjon om Bluetooth® GCY 30-4 Low Energy Module den tilhørende bruksanvisningen.
Bruk kun ladeapparatene som er angitt på tilbehørssiden. Kun disse ladeapparatene er tilpasset til Litium-ion-batteriet som er innebygget i elektroverktøyet.
Merk: Batteriet leveres delvis oppladet. For å sikre full effekt fra batteriet, må du lade det fullstendig opp i ladeapparatet før førstegangs bruk.
126 | Norsk
Lithium-ion-batteriet kan lades opp til enhver tid uten at levetiden forkortes. Det skader ikke batteriet å avbryte oppladningen.
Lithium-ion-batteriet er beskyttet av «Electronic Cell Protection (ECP)» mot total utlading. Når batteriet er utladet, kobles elektroverktøyet ut med en beskyttelseskobling: Innsatsverktøyet beveger seg ikke lenger.
▶ Trykk etter automatisk utkobling av elektroverktøyet
Følg informasjonene om kassering.
Fjerning av batteriet
Batteriet 7 har to låsetrinn som skal hindre at batteriet faller ut ved utilsiktet trykking av batteri-opplåsingstasten 8. Så lenge batteriet er satt inn i el-verktøyet, holdes det i posisjon av en fjær.
Til fjerning av batteriet 7 trykker du opplåsingstasten 8 og trekker batteriet fremover ut av elektroverktøyet. Ikke bruk makt.
Batteri-ladeindikator (Batteritype GBA 18V...) (se bilde A)
De tre grønne LED ene til batteri-ladetilstandsindikatoren 25 viser batteriels 7 ladetilstand. Av sikkerhetsgrunner kan ladetilstanden kun sjekkes när elektroverktøyet ikke går.
Trykk på tasten 24 for å vise ladetilstanden. Dette er også mulig när batteriet 7 er tatt ut.
LED Kapasitet
Kontinuerlig lys 3 x grønn ≥2/3
Kontinuerlig lys 2 x grønn ≥1/3
Kontinuerlig lys 1 x grønn < 1/3
Blinklys 1 x grønn Reserve
Hvis det ikke lyser en LED etter trykking av tasten 24 er batteriet defekt og må skiftes ut.
Merk: Batteriets ladenivå vises også på brukergrensesnittet 4 (se avsnitt «Brukergrensesnitt»).
Batteri-ladeindikator
(Batteritype GBA 18V 6.3Ah/ProCORE18V...)
(se bilde B)
De fem granne lysdiodene i batteriets ladenivåindikator 35 viser batteriets ladenivå. Av sikkerhetsgrunner er det bare mulig å få vist ladenivået när elektroverktøyet er stoppet.
Trykk på knappen 34 for å se ladenivået. Dette er mulig när batteriet er tatt ut også.
LED Kapasitet
Kontinuerlig lys 5 x grønt >80 - 100%
Kontinuerlig lys 4 x grønt >60 - ≤80%
Kontinuerlig lys 3 x grønn >40- ≤60%
Kontinuerlig lys 2 x grønn >20- ≤40%
Kontinuerlig lys 1 x grønn >0 - ≤20%
Blinklys 1 x grønn 0 %
Hvis ingen lysdiode lyser etter at knappen 34 er trykt, er batteriet defekt og må skiftes ut.
Merk: Batteriets ladenivå vises også på brukergrensesnittet 4 (se avsnitt «Brukergrensesnitt»).
Montering av beskyttelsesinnretninger
Ta batteriet ut av elektroverktøyet før alle arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøy-skifte osv.) hhv. ved transport og oppbevaring. Det er fare for skader hvis du trykker på på-/av-bryteren ved en feiltagelse.
Merk: Etter brudd på slipeskiven i løpet av driften eller skader på festeinnretningene på vernedekselet/på elektroverktøyet må elektroverktøyet straks sendes inn til kundeservice, adresser se avsnittet «Kundeservice og rådgivning ved bruk».
Vernedeksel til sliping
Legg vernedekselet 12 på festet på elektroverktøyet. Kodetappene på vernedekselet skal stemme overens med festet. Under denne operasjonen trykker du på utløserspaken 1 og holder den inne.
Trykk vernedekselet 12 inn på spindelhalsen til kanten på verne- dekselet ligger mot flensen til elektroverktøyet og drei verne- dekselet til det hørbart går i lås.
Tilpass vernedekselets 12 stilling til arbeidssituasjons krav. Trykk da läsespaken 1 oppover og drei vernedekselet 12 til ønsket posi- sjon.
Innstill vernedekselet 12 alltid slik at alle 3 knastene på låsespaken 1 griper inn i de passende utsparingene på vernedekselet 12.
▶ Innstill vernedekselet 12 slik at gnistene ikke fyker mot brukeren.
▶ Vernedekselet 12 må kun kunne dreies når läsespaken 1 trykkes! Ellers må elektroverktøyet ikke brukes videre og må leveres inn til kundeservice.
Merk: Kodeknastene på vernedekslet 12 sørger for at det kun kan monteres et passende vernedeksel på elektroverktøyet.
Vernedeksel til kapping
▶ Ved kapping med bakelitt-bundede slipemidler må du alltid bruke vernedekselet 17.
▶ Ved kapping i stein må du sørge for en tilstrekkelig støvavsuging.
Norsk|127
Vernedekselet til kapping 17 monteres på samme måte som vernedekselet til sliping 12.
Avsugdekselet til kapping med løringssleide 27 monteres på samme måte som vernedekselet til sliping 12.
Ekstrahändtak
▶ Bruk elektroverktøyet kun med ekstrahåndtaket 10.
Skru ekstrahåndtaket 10 inn på høyre eller venstre side av girhodet avhengig av typen bruk.
Vibrasjonsdempende ekstrahåndtak
Vibration Control
Det vibrasjonsdempende ekstrahåndtaket reduserer vibrasjonene under arbeidet, slik at dette blir mer behagelig og sikkert.
Ikke utfør endringer på ekstrahåndtaket.
Montering av slipeverktøy
Ta batteriet ut av elektroverktøyet før alle arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøy-skifte osv.) hhv. ved transport og oppbevaring. Det er fare for skader hvis du trykker på på-/av-bryteren ved en feiltagelse.
Ikke ta på slipe- og kappeskivene før de er avkjølt. Skivene blir svært varme i løpet av arbeidet.
Rengjør slipespindelen 11 og alle delene som skal monteres. Til festing og løsning av slipeverktøy må spindellåsetasten 3 läses rundt slipespindelen.
Ta hensyn til slipeverktøyenes dimensjoner. Hullets diameter må passe til festeflensen. Ikke bruk adaptere eller reduksjonsstykker.
Ved bruk av diamant-kappeskiver må du passe på at dreieretningspilen på diamant-kappeskiven og elektroverktøyets dreieretning (se dreieretningspilen på girhodet) stemmer overens.
Rekkefølgen til monteringen er angitt på bildesiden.
Pass på at slipeverktøyet sitter fast, slik at det ikke skrus av spindelen på elektroverktøyet.
- Etter montering av slipeverktøyet og før innkoblingen må du sjekke om slipeverktøyet er korrekt montert og
kan dreies fritt. Pass på at slipeverktøyet ikke kommer borti vernedekselet eller andre deler.
I tangen 13 er det satt inn en kunststoffdel (O-ring) rundt sentreringskanten. Hvis O-ringen mangler eller er skadet, må tangen 13 absolutt skiftes ut før videre bruk.
Lamellslipeskive
Monter alltid håndbeskyttelsen 19 til arbeid med lamellslipeskiven.
Gummi-slipetallerken
Rekkefølgen til monteringen er angitt på bildesiden. Skru rundmutteren 22 på og spenn denne med hakenøkke- len.
Koppbørste/skivebørste
Monter alltid håndbeskyttelsen 19 til arbeid med koppbørsten eller skivebørsten.
Rekkefølgen til monteringen er angitt på bildesiden.
Koppbørsten/skivebørsten må kunne skrus så langt inn på sli- spindelen at slipespindelflensen ligger godt mot enden på slivespindelgjengen. Spenn koppbørsten/skivebørsten fast med en fastnøkkel.
Hurtiglås (SOS)-clic
Til et enkelt slipeverktøyskifte uten bruk av ytterligere verktøy kan du istedet for spennmutteren 15 også bruke hurtigåsen 16.
Trykk spindel-låsetasten 3 for å låse slipespindelen. Til fasttrekking av hurtigläsen, dreier du slipeskiven kraftig i urviserretning.
128 | Norsk
Du kan dreie girhodet i 90°-skritt. Slik kan på-/ av-bryteren settes i en gunstigere betjeningsposisjon for spesielle bruksituasjoner, f. eks. for venstrehendte. Skru de 4 skruene helt ut. Sving girhodet forsiktig og uten å ta det av fra huset inn i en ny posisjon. Trekk de 4 skruene fast igjen.
Godkjente slipeverktøy
Det kan brukes alle slipeverktøy som er angitt i denne bruksanvisningen.
Det godkjente turtallet [min ^-1 ] hhv. periferihastigheten [m/s] til anvendt slipeverktøy må minst tilsvare informasjonene i nedenstående tabell.
Ta derfor hensyn til godkjent turtall hhv. periferihastighet på etiketten til slipeverktøyet.
125 7 22,2 9000 80
125 -- 900080
75 30 M 14 9000 45
82 - M 14 9000 80
Inndreining av girhodet (GWS 18V-125 PC)
Ta batteriet ut av elektroverktøyet før alle arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøy-skifte osv.) hhv. ved transport og oppbevaring. Det er fare for skader hvis du trykker på på-/av-bryteren ved en feiltagelse.
Støv-/sponavsuging
Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten. Visse typer stav som eik-eller bøkstøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk.
- Sørg for god ventilasjon av arbeidsplassen.
- Det anbefales å bruke en støvmaske med filterklasse P2.
Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides.
▶ Unngå støv på arbeidsplassen. Støv kan lett antennes.
Bruk
Igangsetting
Innsetting av batteriet
Skyv det oppladede batteriet 7 forfra inn i foten på elektroverktøyet til batteriet er sikkert låst.
Inn-/utkobling
Når du skal bruke elektroverktøyet, skyver du frigjøringshendelen 6 forover og trykker deretter på/av-bryteren 5 opp.
Til utkobling av elektroverktøyet slipper du på-/av-bryteren 5.
Slå elektroverkløyet kun på når du bruker det for å spare energi.
- Kontroller slipeverktøyene før bruk. Slipeverktøyet må være feilfritt montert og kunne dreie seg fritt. Utfør en prøvekjøring på minst 1 minutt uten belastning.
Norsk|129
Ikke bruk skadede, urunde eller vibrerende slipeverktøy. Skadede slipeverktøy kan brekke og forårsake skader.
Tilbakeslagsutkopling
Ved plutselig tilbakeslag på elektroverktøyet, for eksempel blokkering under kapping, avbrytes strømforsyningen til motoren elektronisk. Samtidig blinker LED-arbeidslyset 36 hvitt og statusvisningen 32 rødt.
Til ny igangsetting setter du på -av-bryteren 5 i utkoplet posisjon og slår elektroverktøyet på igjen.
Beskyttelse mot ny innkopling
Beskyttelsen mot ny innkobling forhindrer en ukontrollert starting av elektroverktøyet etter at strømmen var borte. Hvis gjenstartbeskyttelsen er aktivert, blinker statusvisningen 32 rødt.
Til ny igangsetting setter du på /av-bryteren 5 i utkoplet posisjon og slår elektroverktøyet på igjen.
Brukergrensesnitt (se bilde D)
Brukergrensesnittet 4 brukes til forhåndsinnstilling av turtallet og til visning av statusen til elektroverktøyet.
Turtallforvalg (GWS 18V-125 PSC)
Med knappen for innstilling av turtallet 31 kan du stille inn nødvendig turtall også under arbeidet. Informasjonene i nedenstående tabell er anbefalte verdier.
| Material Anvendelse Innsatsverktøy Turtallsinnstil- | lingstrinn | GWS 18V-125 PSC [min ^-1 ] | |||||
| Metall | Børsting, rustfjerning | Koppbørste 1 | 4 | 5 | 0 | 0 | |
| Rustfritt stål | Sliping Fiberskive 2 | 6 | 0 | 0 | 0 | ||
| Metall | Growsliping Slipeskive 3 | 9 | 0 | 0 | 0 | ||
| Metall | Kapping Kappeskive 3 | 9 | 0 | 0 | 0 | ||
| Stein | Kapping Diamantkappeskive og styresleide (kapping av steiner bare tillatt med styresleide) | 3 | 9 | 0 | |||
De angitte verdiene for turtallstrinnene er veiledende.
Det godkjente turtallet til innsatsverktøyet må være minst like høyt som det maksimale turtallet som er an-
gitt på elektroverktøyet. Tilbehør som dreies hurtigere enn godkjent, kan brekke og slynges rundt.
Tilstandsvisninger
| Indikator for batteriladenivå (brukergrensesnitt) 29 | Betydning/årsak | Løsning |
| Grønn | Batteriet er ladet | |
| Gul | Batteriet er nesten tomt | Skift eller lad batteriet snart |
| Rød | Tomt batteri | Skift eller lad batteriet |
| Visning for overbelastningsvern (brukergrensesnitt) 33 | Betydning/årsak | Løsning |
| Gul | Kritisk temperatur er nådd (motor, elektronikk, batteri) | La elektroverktøyet gå på tomgang og avkjøles |
| Rød | Elektroverktøyet er overopphetet og slås av | La elektroverktøyet avkjøles |
| Statusvisning for elektroverktøy (brukergrensesnitt) 32 | Betydning/årsak | Løsning |
| Grønn | Status OK | - |
| Gul | Kritisk temperatur er nådd eller batteriet er nesten tomt | La elektroverktøyet gå på tomgang og avkjøles, eller skift eller lad batteriet |
| Lyser rødt | Elektroverktøyet er overopphetet, eller batteriet er tomt | La elektroverktøyet avkjøles, eller bytt eller lad batteriet |
Bosch Power Tools 1 609 92A 47G | (15.11.17)
130 | Norsk
| Statusvisning for elektroverktøy (brukergrensesnitt) 32 | Betydning/årsak Løsning | |
| Blinker rødt | Utkobling ved tilbakeslag eller gjenstartbeskyttelse er utløst | Slå elektroverktøyet av og deretter på igjen |
| Blinker blått Elektroverktøyet har forbindelse | med mobil enhet eller innstillinger overføres | - |
Connectivity-funksjoner
Følgende Connectivity-funksjoner er tilgjengelige for elektroverktøyet i forbindelse med Bluetooth® Low Energy Module GCY 30-4 (tilbehør):
- Registrering og personlig tilpasning
- Statuskontroll, visning av varselmeldinger
- Generell informasjon og innstillinger
- Administrering
Du finner informasjon om Bluetooth® GCY 30-4 Low Energy Module den tilhørende bruksanvisningen.
Arbeidshenvisninger
Elektroverktøyet med montert Bluetooth ^2 Low Energy Module GCY 30-4 (tilbehør) er utstyrt med et trådløst grensesnitt. Lokale restriksjoner for bruk av dette, for eksempel om bord på fly eller på sykehus, må overholdes.
Vær forsiktig når du lager slisser i bærende vegger, se avsnittet «Informasjoner om statikk».
▶ Spenn verktøyet inn, hvis det ikke ligger godt fast med sin egen vekt.
Ikke belast elektroverktøyer så sterkt at det stanser.
▶ La elektroverktøyet gå noen minutter i tomgang etter sterk belastning for å avkjøle det.
- Ikke ta på slipe- og kappeskivene før de er avkjølt. Skivene blir svært varme i løpet av arbeidet.
Ikke bruk elektroverktøyet med et kappestativ.
Den innebygde elektronikken kobler ut elektroverktøyet ved elektrostatisk oppladning av verktøyet.
Når du skal bruke elektroverktøyet, skyver du frigjøringshendelen 6 forover og trykker deretter på/av-bryteren 5 opp.
Grovsliping
▶ Bruk aldri kappeskiver til grovsliping.
Med en vinkel på 30° til 40° oppnår du det beste arbeidsresultatet ved grovsliping. Beveg elektroverktøyet frem og tilbake med middels trykk. Slik blir ikke arbeidsstykket for varmt, misfarges ikke og det oppstår ikke riller.
Lamellslipeskive
Med lamellskiven (tilbehør) kan du også bearbeide buede overflater og profiler.
Lamellslipeskiver har en vesentlig lengre levetid, lavere støy-nivå og lavere slipetemperaturer enn vanlige slipeskiver.
Kapping av metall
▶ Ved kapping med bakelitt-bundede slipemidler må du alltid bruke vernedekselet 17.
Ved kapping må du skyve fremover med middels sterk kraft som er tilpasset materialet som skal bearbeides. Du må ikke utøve trykk på kappeskiven, kile den fast eller oscillere. Ikke brems utløpende kappeskiver med trykk mot siden.
Elektroverktøyet må alltid føres med motgående bevegelser. Det er eller's fare for at den trykkes ukontrollert ut av snittet.
Ved kapping av profiler og firkantrør bør du starte på det minste tverrsnittet.
Kapping av stein (se bilde C)
▶ Ved kapping i stein må du sørge for en tilstrekkelig støvavsuging.
▶ Bruk en støvmaske.
▶ Elektroverktøyet må kun brukes til tørrskjæring/tørrsliping.
Bruk helst en diamant-kappeskive til kapping av stein. Ved bruk av avsugdekselet til kapping med føringssleide 27 må støvsugeren være godkjent til avsuging av steinstøv. Bosch har egnede støvsugere.
Slå på elektroverktøyet og sett det med fremre del av føringsleiden på arbeidsstykket. Skyv elektroverktøyet fremover med middels sterk kraft som er tilpasset materialet som skal be-arbeides.
Hvis du kapper spesielt harde materialer, f. eks. betong med høyt kiselinnhold, kan diamant-kappeskiven blir for varm og slik ta skade. En gnistkrans rundt diamant-kappeskiven er et tydelig tegn på dette.
Avbryt da kappingen og la diamant-kappeskiven gå ett øye-blikk med høyeste turtall i tomgang for å avkjøles.
Suomi | 131
Tydelig redusert arbeidsfremskritt og gnistkrans rundt er tegn på at diamant-kappeskiven er blitt butt. Du kan slipe denne med korte snitt i abrasivt materiale (f. eks. kalksandstein).
Informasjoner om statikk
Slisser i hovedvegger må tilsvare standard DIN 1053 del 1 eller nasjonale bestemmelser.
Disse forskriftene skal absolutt overholdes. Ta derfor kontakt med ansvarlig statiker, arkitekt eller byggeledelse.
Regler for optimal bruk av oppladbare batterier
Beskytt batteriet mot fuktighet og vann.
Rengjør ventilasjonssprekkene på batteriet regelmessig med en myk, ren og tørr pensel.
Følg informasjonene om kassering.
Service og vedlikehold
Vedlikehold og rengjøring
Ta batteriet ut av elektroverktøyet før alle arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøy-skifte osv.) hhv. ved transport og oppbevaring. Det er fare for skader hvis du trykker på på-/av-bryteren ved en feiltagelse.
- Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert.
Kundeservice og rådgivning ved bruk
Kundeservicen svarer på dine spørsmål om reparasjon og vedlikehold av produktet samt om reservedeleler. Spreng skisser og informasjon om reservedeler finner du også på:
www.bosch-pt.com
Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål angående våre produkter og deres tilbehør.
Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.
Norsk
Robert Bosch AS
Postboks 350
1402 Ski
Tel.: 64 87 89 50
Faks: 64 87 89 55
Transport
Li-ion-batteriene i verktøyet underligger kravene for farlig gods. Batteriene kan transporteres på veier av brukeren uten ytterligere krav.
Ved forsendelse gjennom tredje personer (f. eks.: lufttransport eller spedisjon) må det oppfylles spesielle krav til emballasje og merking. Du må da konsultere en ekspert for farlig gods ved forberedelse av forsendelsen.
Send batterier kun hvis huset ikke er skadet. Lim igjen de åpne kontaktene og pakk batteriet slik at det ikke beveger seg i emballasjen.
Ta også hensyn til eventuelle videreførende nasjonale forskrifter.
Deponering
Elektroverktøy, batterier, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.
Elektroverktøy og batterier må ikke kastes i vanlig søppel!
Kun for EU-land:
Iht. det europeiske direktivet 2012/19/EU om gamle elektriske apparater og iht. det europeiske direktivet 2006/66/EC må defekte eller oppbrukte batterier/oppladbare batterier samles inn adskilt og leveres inn til en miljøvennlig resirkulering.
Batterier/oppladbare batterier:
Li-ion:
Ta hensyn til informasjonene i avsnittet «Transport», side 131.
Rett til endringer forbeholdes.
