HWS 77180 Professional - Szlifierka kątowa BOSCH - Bezpłatna instrukcja obsługi

Marka	Bosch
Model	HWS 77180 Professional
Typ produktu	Szlifierka kątowa
Zasilanie	Trójfazowe wysokiej częstotliwości (200-300 Hz, 200-265 V w zależności od modelu)
Prędkość obrotowa biegu jałowego	Do 9500 obr/min w zależności od modelu
Moc pobierana	Do 900 W w zależności od modelu
Maksymalna średnica tarczy	180 mm
Gwint wrzeciona	M14
Waga	Około 2,5 kg (w zależności od modelu)
Główne funkcje	Szlifowanie, cięcie, szlifowanie papierem ściernym, szczotkowanie, polerowanie
Zabezpieczenia bezpieczeństwa	Regulowana osłona ochronna, osłona ręki, dodatkowy uchwyt antywibracyjny
Poziom ciśnienia akustycznego	72-87 dB(A) w zależności od modelu
Poziom drgań (szlifowanie zgrubne)	5,35-7 m/s² w zależności od modelu
Konserwacja i czyszczenie	Regularnie czyścić szczeliny wentylacyjne, używać odkurzacza, kontrolować prędkość biegu jałowego
Części zamienne	Używać wyłącznie oryginalnych części Bosch
Możliwość naprawy	Naprawa wyłącznie przez wykwalifikowany personel
Informacje ogólne	Instrukcja obsługi dostępna w kilku językach

Często zadawane pytania - HWS 77180 Professional BOSCH

Jakie rodzaje prac można wykonać za pomocą szlifierki kątowej Bosch HWS 77180 Professional?

Ta szlifierka kątowa jest przeznaczona do szlifowania, cięcia, szlifowania papierem ściernym, szczotkowania i polerowania metali i kamienia (bez użycia wody).

Jak prawidłowo zamontować osłonę ochronną?

Wprowadź osłonę ochronną z krzywką kodującą w rowek kołnierza wrzeciona, a następnie ustaw ją zgodnie z rodzajem pracy. Zablokuj śrubę blokującą momentem obrotowym co najmniej 10 Nm.

Jakie zasilanie elektryczne jest potrzebne dla tego narzędzia?

Narzędzie działa na trójfazowym zasilaniu wysokiej częstotliwości (200-300 Hz, 200-265 V) i wymaga odpowiedniego przetwornicy częstotliwości.

Jak sprawdzić kierunek obrotów przed pierwszym użyciem?

Po podłączeniu włącz narzędzie na krótko. Kierunek obrotów musi być zgodny ze strzałką na urządzeniu. W przeciwnym razie zamień przewody L1 i L3 we wtyczce CEE.

Jaki sprzęt ochrony osobistej powinienem nosić?

Zawsze noś okulary ochronne, maskę przeciwpyłową (klasa P2), ochronniki słuchu i odpowiednie rękawice.

Jak konserwować szlifierkę, aby zapewnić jej długą żywotność?

Regularnie czyść szczeliny wentylacyjne sprężonym powietrzem. Okresowo sprawdzaj prędkość biegu jałowego (maksymalne odchylenie 10% od specyfikacji). Używaj odpowiedniego odkurzacza.

Czy mogę używać tarcz innych marek?

Używaj wyłącznie tarcz zgodnych ze specyfikacjami Bosch (średnica, otwór, prędkość). Nie używaj adapterów ani redukcji.

Co zrobić w przypadku zablokowania lub zaklinowania tarczy?

Natychmiast wyłącz narzędzie i poczekaj na całkowite zatrzymanie tarczy. Nie próbuj usuwać tarczy podczas obrotu. Sprawdź przyczynę i usuń ją.

Jak wymienić tarczę do cięcia?

Odłącz narzędzie. Użyj klucza widełkowego do zablokowania wrzeciona. Odkręć nakrętkę mocującą, wymień tarczę i dokręć mocno. Przed użyciem sprawdź prawidłowe działanie.

Gdzie znaleźć części zamienne i serwis?

Zwróć się do autoryzowanego sprzedawcy Bosch lub autoryzowanego punktu serwisowego. Używaj wyłącznie oryginalnych części, aby zapewnić bezpieczeństwo.

INSTRUKCJA OBSŁUGI HWS 77180 Professional BOSCH

Instrukcja oryginalna

cs Původní návod k použití

sk Pôvodný návod na použitie

hu Eredeti használati utasítás

Оригинальное руководство

OKCIVYBILIMH

uk Оригінальна інструкція

piecznej odległości. Odwrócenie uwagi może spowodować utratę kontroli nad narzędziem.

Bezpieczeństwo elektryczne

Wtyczka elektronarzędzia musi pasować do gniazda. Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie wolno używać wtyczek adapterowych w przypadku elektronarzędzi z uziemieniem ochronnym. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem. Należy unikać kontaktu z uziemionymi powierzchniami, jak rury, grzejniki, piece i lodówki. Ryzyko porażenia prądem jest większe, gdy ciało użytkownika jest uziemione. Urządzenie należy zabezpieczyć przed deszczem i wilgocią. Przedostanie się wody do elektronarzędzia zwiększa ryzyko porażenia prądem. Nigdy nie należy używać przewodu do innych czynności. Nigdy nie należy nosić elektronarzędzia, trzymając je za przewód, ani używać przewodu do zawieszenia urządzenia; nie wolno też wyciągać wtyczki z gniazdka, pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać z dala od oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem. W przypadku pracy elektronarzędziem pod gołym niebem, należy używać przewodu przedłużającego, dostosowanego również do zastosowań zewnętrznych. Użycie właściwego przewodu (dostosowanego do pracy na zewnątrz) zmniejsza ryzyko porażenia prądem. Jeśli można uniknąć zastosowania elektronarzędzia w wilgotnym otoczeniu, należy użyć wyłącznika ochronnego różnicowoprądowego. Zastosowanie wyłącznika ochronnego różnicowoprądowego zmniejsza ryzyko porażenia prądem.

Bezpieczeństwo osób

Podczas pracy z elektronarzędziem należy zachować ostrożność, każdą czynność wykonywać uważnie i z rozwagą. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub będąc pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu elektronarzędzia może być przyczyną poważnych obrażeń ciała. Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego - maski przeciwpyłowej, obuwia z podeszwami przeciwpoślizgowymi, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastosowania elektronarzędzia) - zmniejsza ryzyko obrażeń. Należy unikać niezamierzonego uruchomienia narzędzia. Przed włożeniem wtyczki do gniazdka / lub podłączeniem do akumulatora, a także przy podnoszeniu lub przenoszeniu elektronarzędzia, należy upewnić się, że elektronarzędzie jest wyłączone. Trzymanie palca na wyłączniku podczas przenoszenia elektronarzędzia

lub podłączenie do prądu włączonego narzędzia może stać się przyczyną wypadków.

Przed przystąpieniem do regulacji elektronarzędzia należy usunąć narzędzia nastawcze lub klucze. Narzędzie lub klucz, znajdujący się w ruchomych częściach urządzenia, może doprowadzić do obrażeń. Należy unikać nienaturalnych pozycji przy pracy. Należy dbać o stabilną pozycję przy pracy i zachowanie równowagi. W ten sposób możliwa będzie lepsza kontrola elektronarzędzia w nieprzewidzianych sytuacjach. Należy nosić odpowiednie ubranie. Nie należy nosić luźnego ubrania ani biżuterii. Włosy, ubranie i rękawice należy trzymać z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części. Jeżeli istnieje możliwość zamontowania urządzeń odsysających i wychwytujących pył, należy upewnić się, że są one podłączone i będą prawidłowo użyte. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie pyłami.

Prawidłowa obsługa i eksploatacja elektronarzędzi

Nie należy przeciążać urządzenia. Do pracy używać należy elektronarzędzia, które jest do tego przeznaczone. Odpowiednio dobrane elektronarzędzie pracuje w swoim zakresie wydajności lepiej i bezpieczniej. Nie należy używać elektronarzędzia, którego włącznik/wyłącznik jest uszkodzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć, jest niebezpieczne i musi zostać naprawione. Przed regulacją urządzenia, wymianą osprzętu lub po zaprzestaniu pracy narzędziem, należy wyciągnąć wtyczkę z gniazda i/lub usunąć akumulator. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się elektronarzędzia. Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostępniać narzędzia osobom, które go nie znają lub nie są przeszkolone w zakresie niniejszych przepisów. Używane przez niedoświadczone osoby elektronarzędzia są niebezpieczne. Konieczna jest należyta konserwacja elektronarzędzia. Należy kontrolować, czy ruchome części urządzenia działają bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone w taki sposób, który miałby wpływ na prawidłowe działanie elektronarzędzia. Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest niewłaściwą konserwacją elektronarzędzi. Należy stale dbać o ostrość i czystość narzędzi tnących. O wiele rzadziej dochodzi do zakleszczenia się narzędzia tnącego, jeśli jest ono starannie utrzymane. Zadbane narzędzia łatwiej się też prowadzi. Elektronarzędzia, osprzęt, narzędzia pomocnicze itd. należy używać zgodnie z niniejszymi zaleceniami. Uwzględnić należy przy tym warunki i rodzaj wykonywanej pracy. Niezgodne z przeznaczeniem użycie elektronarzędzia może doprowadzić do niebezpiecznych sytuacji.

Serwis

Naprawę elektronarzędzia należy zlecić jedynie wykwalifikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.

Wskazówki dotyczące bezpieczeństwa pracy szlifierkami kątowymi

Wskazówki bezpieczeństwa dotyczące szlifowania papierem ściernym i polerowania

Dotyczy następujących modeli:

-06023014.. -060230540. -0602306434 -060232440.

Niniejsze elektronarzędzie przystosowane jest do szlifowania papierem ściernym i do polerowania. Należy stosować się do wszystkich wskazówek bezpieczeństwa, instrukcji, ilustracji i danych technicznych, otrzymanych wraz z niniejszym urządzeniem. Konsekwencja niestosowania się do poniższych zaleceń może być porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Niniejsze elektronarzędzie nie nadaje się do szlifowania i obróbki szczotkami drucianymi oraz do przecinania ściernicowego. Zastosowanie elektronarzędzia do innej, nieprzewidzianej czynności roboczej, może spowodować różnorakie zagrożenia i obrażenia.

Wskazówki bezpieczeństwa dotyczące szlifowania, obróbki szczotkami drucianymi i przecinania ściernicowego. Dotyczą następujących modeli:

-060230440 -060232444...464...474...434 -06023295. -06023315.. -06023325. -06023345

Niniejsze elektronarzędzie może służyć jako szlifierka, szczotka druciana i jako szlifierko-przecinarka. Należy stosować się do wszystkich wskazówek bezpieczeństwa, instrukcji, ilustracji i danych technicznych, otrzymanych wraz z niniejszym urządzeniem. Konsekwencja niestosowania się do poniższych zaleceń może być porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Elektronarzędzie nie jest dostosowane do szlifowania papierem ściernym oraz do polerowania. Zastosowanie elektronarzędzia do innej, nieprzewidzianej czynności roboczej, może spowodować różnorakie zagrożenia i obrażenia.

Wspólne wskazówki ostrzegawcze dotyczące szlifowania, szlifowania z użyciem papieru ściernego, prac z użyciem szczotek drucianych, polerowania i przecinania ściernicą. Dotyczy następujących modeli:

Nie należy używać osprzętu, który nie jest przewidziany i polecany przez producenta specjalnie do tego urządzenia. Fakt, że osprzęt daje się zamontować do elektronarzędzia, nie jest gwarancją bezpiecznego użycia.

Dopuszczalna prędkość obrotowa stosowanego narzędzia roboczego musi być większa lub równa maksymalnej prędkości obrotowej podanej na elektronarzędziu. Narzędzie robocze obracające się z prędkością większą niż dopuszczalna może pęknąć i spowodować obrażenia. Średnica zewnętrzna i grubość narzędzia roboczego muszą odpowiadać wymiarom elektronarzędzia. Narzędzia robocze o niewłaściwych wymiarach nie mogą być wystarczająco osłonięte lub kontrolowane. Narzędzia robocze z gwintem muszą dokładnie pasować na gwint wrzeciona. W przypadku narzędzi roboczych mocowanych za pomocą kołnierza, średnica otworu narzędzia roboczego musi być dopasowana do średnicy kołnierza. Narzędzia robocze, które nie mogą być dokładnie osadzone na elektronarzędziu, obracają się nierównomiernie, bardzo mocno wibrują i mogą spowodować utratę kontroli nad elektronarzędziem. W żadnym wypadku nie należy używać uszkodzonych narzędzi roboczych. Przed każdym użyciem należy skontrolować narzędzia, np. ściernice pod kątem odprysków i pęknięć, talerze szlifierskie pod kątem pęknięć, starcia lub silnego zużycia, szczotki druciane pod kątem luźnych lub złamanych drutów. W razie upadku elektronarzędzia lub narzędzia roboczego należy sprawdzić, czy nie uległo ono uszkodzeniu, lub użyć innego, nieuszkodzonego narzędzia. Jeśli narzędzie zostało sprawdzone i umocowane, elektronarzędzie należy włączyć na minutę na najwyższe obroty, zwracając przy tym uwagę, aby osoba obsługująca i osoby postronne znajdujące się w pobliżu znajdowały się poza strefą obracającego się narzędzia. Uszkodzone narzędzia łamią się najczęściej w tym czasie próbnym. Należy nosić osobiste wyposażenie ochronne. W zależności od rodzaju pracy należy nosić maskę ochronną pokrywającą całą twarz, ochronę oczu lub okulary ochronne. W razie potrzeby należy użyć maski przeciwpyłowej, ochrony słuchu, rękawic ochronnych lub specjalnego fartucha chroniącego przed małymi cząstkami ścieranego i obrabianego materiału. Należy chronić oczy przed unoszącymi się w powietrzu ciałami obcymi, powstałymi w czasie pracy. Maska przeciwpyłowa i ochronna dróg oddechowych musi filtrować pył powstający podczas pracy. Oddziaływanie hałasu przez dłuższy okres czasu może doprowadzić do utraty słuchu. Należy uważać, aby osoby postronne znajdowały się w bezpiecznej odległości od strefy zasięgu elektronarzędzia. Każdy, kto znajduje się w pobliżu pracującego elektronarzędzia, musi używać osobistego wyposażenia ochronnego. Odłamki obrabianego przedmiotu lub pęknięte narzędzia robocze mogą odpryskiwać i spowodować obrażenia również poza bezpośrednią strefą zasięgu. Podczas wykonywania prac, przy których narzędzie mogłoby natrafić na ukryte przewody elektryczne lub na własny przewód zasilający, należy je trzymać wyłącznie za izolowane powierzchnie rękojeści. Kontakt z przewodem sieci zasilającej może spowodować przekazanie napięcia na części metalowe elektronarzędzia, co mogłoby spowodować porażenie prądem elektrycznym.

202 Polski

Przewód sieciowy należy trzymać z dala od obracających się narzędzi roboczych. W przypadku utraty kontroli nad narzędziem, przewód sieciowy może zostać przecięty lub wciągnięty, a dłoń lub cała ręka mogą dostać się w obracające się narzędzie robocze. Nigdy nie wolno odkładać elektronarzędzia, dopóki narzędzie robocze całkowicie się nie zatrzyma. Obracające się narzędzie robocze może wejść w kontakt z powierzchnią, na której jest odkładane, co może spowodować utratę kontroli nad elektronarzędziem. Nie wolno przenosić elektronarzędzia, znajdującego się w ruchu. Przypadkowy kontakt ubrania z obracającym się narzędziem roboczym może spowodować wciągnięcie i wiercenie się narzędzia roboczego w ciało osoby obsługującej. Należy regularnie czyścić szczeliny wentylacyjne elektronarzędzia. Dmuchawa silnika wciąga kurz do obudowy, a duże nagromadzenie pyłu metalowego może spowodować zagrożenie elektryczne. Nie należy używać elektronarzędzia w pobliżu materiałów łatwopalnych. Iskry mogą spowodować ich zapłon. Nie należy używać narzędzi, które wymagają płynnych środków chłodzących. Użycie wody lub innych płynnych środków chłodzących może doprowadzić do porażenia prądem.

Odrzut i odpowiednie wskazówki bezpieczeństwa

• Odrzut jest nagłą reakcją elektronarzędzia na zablokowanie lub zaczepienie obracającego się narzędzia, takiego jak ściernica, talerz szlifierski, szczotka druciana itd. Zaczepienie lub zablokowanie prowadzi do nagłego zatrzymania się obracającego się narzędzia roboczego. Niekontrolowane elektronarzędzie zostanie przy tym szarpnięte w kierunku przeciwnym do kierunku obrotu narzędzia roboczego. Gdy, np. ściernica zatnie się lub zakleszczy w obrabianym przedmiocie, zanurzona w materiale krawędź ściernicy może się zablokować i spowodować jej wypadnięcie lub odrzut. Ruch ściernicy (w kierunku osoby obsługującej lub od niej) uzależniony jest wtedy od kierunku ruchu ściernicy w miejscu zablokowania. Oprócz tego ściernice mogą się również złamać. Odrzut jest następstwem niewłaściwego lub błędnego użycia elektronarzędzia. Można go uniknąć przy zachowaniu opisanych poniżej środków ostrożności. Elektronarzędzie należy mocno trzymać, a ciało i ręce ustawić w pozycji umożliwiającej złagodzenie odrzutu. Jeżeli w skład wyposażenia standardowego wchodzi uchwyt dodatkowy, należy go zawsze używać, aby mieć jak największą kontrolę nad siłami odrzutu lub momentem odwracającym podczas pracy. Osoba obsługująca urządzenie może opanować szarpnięcia i zjawisko odrzutu poprzez zachowanie odpowiednich środków ostrożności. Nigdy nie należy trzymać rąk w pobliżu obracających się narzędzi roboczych. Narzędzia robocze są wskutek odrzutu zranić rękę.

Należy trzymać ciało z dala od strefy zasięgu, w której porusza się elektronarzędzie podczas odrzutu. Na skutek odrzutu, elektronarzędzie przemieszcza się w kierunku przeciwnym do ruchu ściernicy w miejscu zablokowania. Szczególnie ostrożnie należy obrabiać narożniki, ostre krawędzie itd. Należy zapobiegać temu, by narzędzia robocze zostały odbite lub by się one zablokowały. Obracające się narzędzie robocze jest bardziej podatne na zakleszczenia przy obróbce kątów, ostrych krawędzi lub gdy zostanie odbite. Może to stać się przyczyną utraty kontroli lub odrzutu. Nie należy używać brzeszczotów do drewna lub zębatych. Narzędzia robocze tego typu często powodują odrzut lub utratę kontroli nad elektronarzędziem.

Szczególne wskazówki bezpieczeństwa dla szlifowania i przecinania ściernicą

Należy używać wyłącznie ściernicy przyznanej dla danego elektronarzędzia i osłony przyznanej dla danej ściernicy. Ściernice nie będące oprzyrządowaniem danego elektronarzędzia nie mogą być wystarczająco osłonięte i nie są wystarczająco bezpieczne. Tarcze szlifierskie wygięte należy mocować w taki sposób, aby ich powierzchnia szlifująca nie wystawała poza krawędź pokrywy ochronnej. Niefachowo osadzona tarcza szlifierska, wystająca poza krawędź pokrywy ochronnej, nie może być wystarczająco osłonięta. Osłona musi być dobrze przymocowana do elektronarzędzia - aby zagwarantować jak największy stopień bezpieczeństwa - ustawiona tak, aby część ściernicy, odsłonięta i zwrócona do operatora, była jak najmniejsza. Osłona chroni operatora przed odłamkami, przypadkowym kontaktem ze ściernicą, jak również przed iskrami, które mogłyby spowodować zapalenie się odzieży. Ściernic można używać tylko do prac, do których są przewidziane. Nie należy np. nigdy szlifować boczną powierzchnią ściernicy tarczowej do cięcia. Tarczowe ściernice do przecinania są przeznaczone do usuwania materiału krawędzią tarczy. Wpływ sił bocznych na te ściernice może je złamać. Do wybranej ściernicy należy używać zawsze nieuszkodzonych kołnierzy mocujących o prawidłowej wielkości i kształcie. Odpowiednie kołnierze podpierają ściernicę i zmniejszają tym samym niebezpieczeństwo jej złamania się. Kołnierze do ściernic tnących mogą różnić się od kołnierzy przeznaczonych do innych ściernic. - Nie należy używać zużytych ściernic z większych elektronarzędzi. Ściernice do większych elektronarzędzi są zaprojektowane dla wyższych prędkości obrotowych, która jest charakterystyczna dla mniejszych elektronarzędzi i mogą się dlatego złamać.

Dodatkowe szczególne wskazówki bezpieczeństwa dla przecinania ściernicą

Należy unikać zablokowania się tarczy tnącej lub zbyt dużego nacisku. Nie należy przeprowadzać nadmiernie głębokich cięć. Przeciążenie tarczy tnącej podwyższa jej obciążenie i jej skłonność do zakleszczenia się lub zablokowania i tym samym możliwość odrzutu lub złamania się tarczy.

Należy unikać obszaru przed i za obracającą się tarczą tnącą. Przesuwanie tarczy tnącej w obrabianym przedmiocie w kierunku od siebie może spowodować, że w razie odrzutu elektronarzędzie odskoczy wraz z obracającą się tarczą bezpośrednio w kierunku użytkownika. W przypadku zakleszczenia się tarczy tnącej lub przerwania pracy, elektronarzędzie należy wyłączyć i odczekać, aż tarcza całkowicie się zatrzyma. Nigdy nie należy próbować wyciągać poruszającej się tarczy z miejsca cięcia, gdyż może to wywołać odrzut. Należy wykryć i usunąć przyczynę zakleszczenia. Nie włączać ponownie elektronarzędzia, dopóki znajduje się ono w materiale. Przed kontynuacją cięcia tarcza tnąca powinna osiągnąć swoją pełną prędkość obrotową. W przeciwnym wypadku ściernica może się zaczepić, wyskoczyć z przedmiotu obrabianego lub spowodować odrzut. Płyty lub duże przedmioty należy przed obróbką podeprzeć, aby zmniejszyć ryzyko odrzutu spowodowanego przez zakleszczoną tarczę. Duże przedmioty mogą się uginać pod ciężarem własnym. Obrabiany przedmiot należy podeprzeć z obu stron, zarówno w pobliżu linii cięcia, jak i przy krawędzi. Zachować szczególną ostrożność przy wycinaniu otworów w ścianach lub operowaniu w nich w innych obszarach. Wgłębienie się w materiał tarczą tnącą może spowodować odrzut narzędzia po natrafieniu na przewody gazowe, wodociągowe, przewody elektryczne lub inne przedmioty.

Szczególne wskazówki bezpieczeństwa dla szlifowania papierem ściernym. Nie należy stosować zbyt wielkich arkuszy papieru ściernego. Przy wyborze wielkości papieru ściernego należy kierować się zaleceniami producenta. Wystający poza płytę szlifierską papier ścierny może spowodować obrażenia, a także doprowadzić do zablokowania lub rozdarcia papieru lub do odrzutu.

Szczególne wskazówki ostrzegawcze dotyczące polerowania

Nie wolno pozwolić na to, by przy pokrywie polerskiej znajdowały się luźne części, przede wszystkim sznurki mopujące. Sznurki mopujące należy schować lub skrócić. Obracające się tarcze sznurków mopujących mogą owinąć się wokół palców operatora lub obrabianego przedmiotu.

Szczególne wskazówki bezpieczeństwa dla pracy ze szczotkami drucianymi

Należy wziąć pod uwagę, że nawet przy normalnym użytkowaniu dochodzi do utraty kawałeczków drutu przy szczotce. Nie należy przeciążać drutów przy zbyt silnym nacisku. Unoszące się w powietrzu kawałki drutów mogą z łatwością przebić cienkie ubranie i/lub skórę. Jeżeli zalecane jest użycie osłony, należy zapobiec kontaktowi szczotki z osłoną. Średnica szczotek do talerzy i garnków zwiększa się przy nacisku i sile odśrodkowej.

Dodatkowe wskazówki bezpieczeństwa

Należy stosować okulary ochronne.

Należy używać odpowiednich przyrządów poszukiwawczych do lokalizacji ukrytych przewodów zasilających lub poprosić o pomoc zakłady energetyczne. Kontakt z przewodami znajdującymi się pod napięciem może doprowadzić do powstania pożaru lub porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Wniknięcie do przewodu wodociągowego powoduje szkody rzeczowe lub może spowodować porażenie elektryczne. W przypadku przerwy w dopływie zasilania, np. po awarii prądu lub po wyjęciu wtyczki z gniazdka, należy odblokować wyłącznik i ustawić go w pozycji wyłączonej. W ten sposób można zapobiec niezamierzonemu włączeniu elektronarzędzia. Nie należy dotykać tarcz szlifierskich i innych, zanim nie ostygną. Tarcze rozgrzewają się podczas pracy do bardzo wysokich temperatur. Elektronarzędzie należy trzymać podczas pracy mocno w obu rękach i zadbać o stabilność pozycji pracy. Elektronarzędzie prowadzone oburącz jest bezpieczniejsze. Należy zabezpieczyć obrabiany przedmiot. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż przytrzymywanie go w ręku. Elektronarzędzie należy podłączyć do prawidłowo uziemionego źródła prądu. Gniazdko sieciowe i przewód przyłączeniowy muszą posiadać sprawny przewód ochronny uziemiający układ sieciowy.

Wskazówki bezpieczeństwa dotyczące zasilania energią elektryczną urządzeń wysokiej mocy

Należy ściśle przestrzegać zasad bezpieczeństwa i higieny pracy, zawartych w instrukcji obsługi przetwornicy częstotliwości! Bliższych danych można uzyskać u producenta przetwornicy częstotliwości. Do pracy w miejscach wymagających zachowania szczególnych zasad ostrożności wobec osób, przetwornicę częstotliwości należy zabezpieczyć urządzeniem różnicowoprądowym. Szczególna ochrona osób jest wymagana na przykład podczas prac w wilgotnych pomieszczeniach lub prac z materiałami, przy których mogą powstać drobiny pyłu przewodzącego prąd. Rezygnacja z urządzenia zabezpieczającego różnicowoprądowego może doprowadzić do porażenia prądem, zagrożenia pożarem lub poważnych obrażeń. Instalację w obwodzie elektrycznym urządzenia zabezpieczającego różnicowoprądowego może dokonać tylko specjalnie wykwalifikowany personel. Tylko w ten sposób można zagwarantować bezawaryjne funkcjonowanie urządzenia. Napięcie wyjściowe i częstotliwość przetwornicy musi się zgadzać z wartościami umieszczonymi na tabliczce znamionowej elektronarzędzia podwyższonej częstotliwości.

Elektronarzędzie wolno eksploatować wyłącznie z pasującą wtyczką. Wtyczka CEE musi być przystosowana do prądu znamionowego pobieranego przez elektronarzędzie (zob. „Dane techniczne”). Montażu wtyczki oraz podłączenia do źródła zasilania energią elektryczną musi dokonać personel przeszkolony w obsłudze urządzeń i maszyn wysokiej częstotliwości. Należy używać wyłącznie oryginalnych przewodów! Przed każdym użyciem należy sprawdzić narzędzie, przewód i wtyczkę pod kątem ewentualnych uszkodzeń. Uszkodzonych przewodów nie wolno naprawiać. Aby uniknąć zagrożeń, należy je wymieniać na nowe.

Opis urządzenia i jego zastosowania

Należy przeczytać wszystkie wskazówki i przestrzegać ich. Błędy w przestrzeganiu niżej podanych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Należy otworzyć rozkładaną stronę z rysunkiem urządzenia i pozostawić ją rozłożoną podczas czytania instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Dotyczy następujących modeli:

-06023014.. -060230540. -0602306434 -060232440

Elektronarzędzie przewidziane jest do szlifowania papierem ściernym i polerowania powierzchni metalowych i lakierowanych bez użycia wody.

Dotyczy następujących modeli:

-060230440. -060232444,...464,...474,...434 -06023295. -06023315.. -06023325.. -06023345..

Elektronarzędzie przeznaczone jest do przycinania, ścierania i szczotkowania materiałów metalowych i kamiennych bez użycia wody.

Do cięcia za pomocą spajanych materiałów ściernych należy użyć specjalnej pokrywy ochronnej.

Podczas cięcia kamienia należy zadbać o odpowiednie odsysanie pyłu.

Dotyczy następujących modeli:

Stosować wolno wyłącznie załączone w dostawie lub dopuszczone dla niniejszego elektronarzędzia pokrywy ochronne i nakrętki mocujące.

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odnosi się do schematu elektronarzędzia na stronach graficznych.

1 Włącznik/wyłącznik 2 Uchwyt dodatkowy 3 Wrzeciono szlifierki 4 Szyjka wrzeciona 5 Przycisk blokady wrzeciona 6 Osłona 7 Śruba mocująca osłonę 8 Występ (ząb) ustalający 9 Osłona dłoni

10 Kołnierz wrzeciona z uszczelką 11 Tarcza szlifierska/tnąca/ścierna 12 Nakrętka mocująca 13 Klucz oczkowy 14 Klucz widełkowy, rozwartość 17 mm 15 Nakrętka tarczy gumowej (okrągła) 16 Papier ścierny 17 Gumowa tarcza szlifierska 18 Tarcza polerska

19 Szczotka druciana

20 Uchwyt kablowy odciążający (wtyczka CEE) 21 Wkładka do wtyczki (wtyczka CEE) 22 Śruby (wtyczka CEE) 23 Śruby we wkładce 21 (wtyczka CEE) 24 Wtyczka CEE 25 Końcówka z tworzywa sztucznego (wtyczka CEE) *Przedstawiony na rysunkach lub opisany w instrukcji użytkowania osprzęt nie wchodzi w skład wyposażenia standardowego. Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu osprzętu.

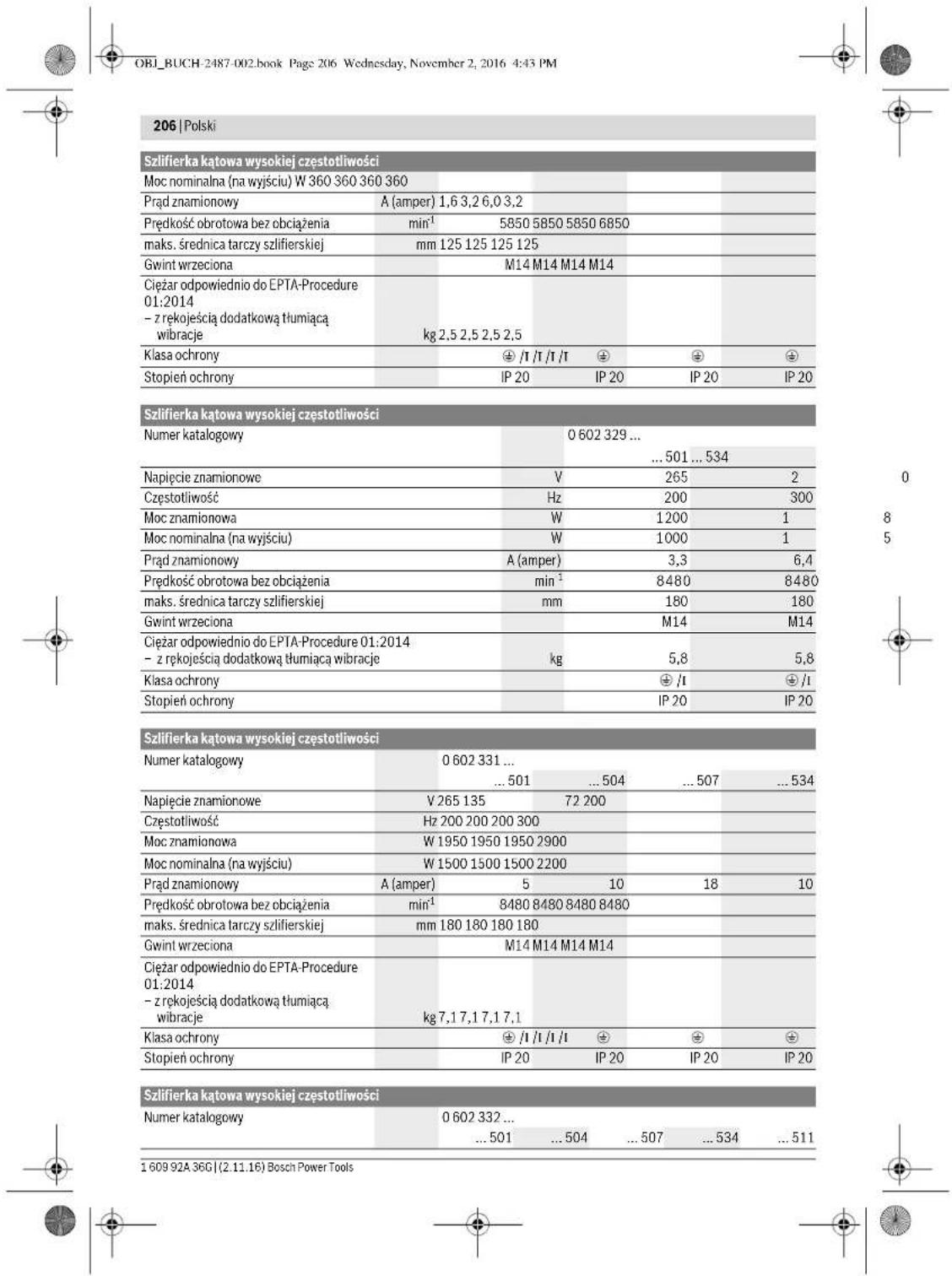

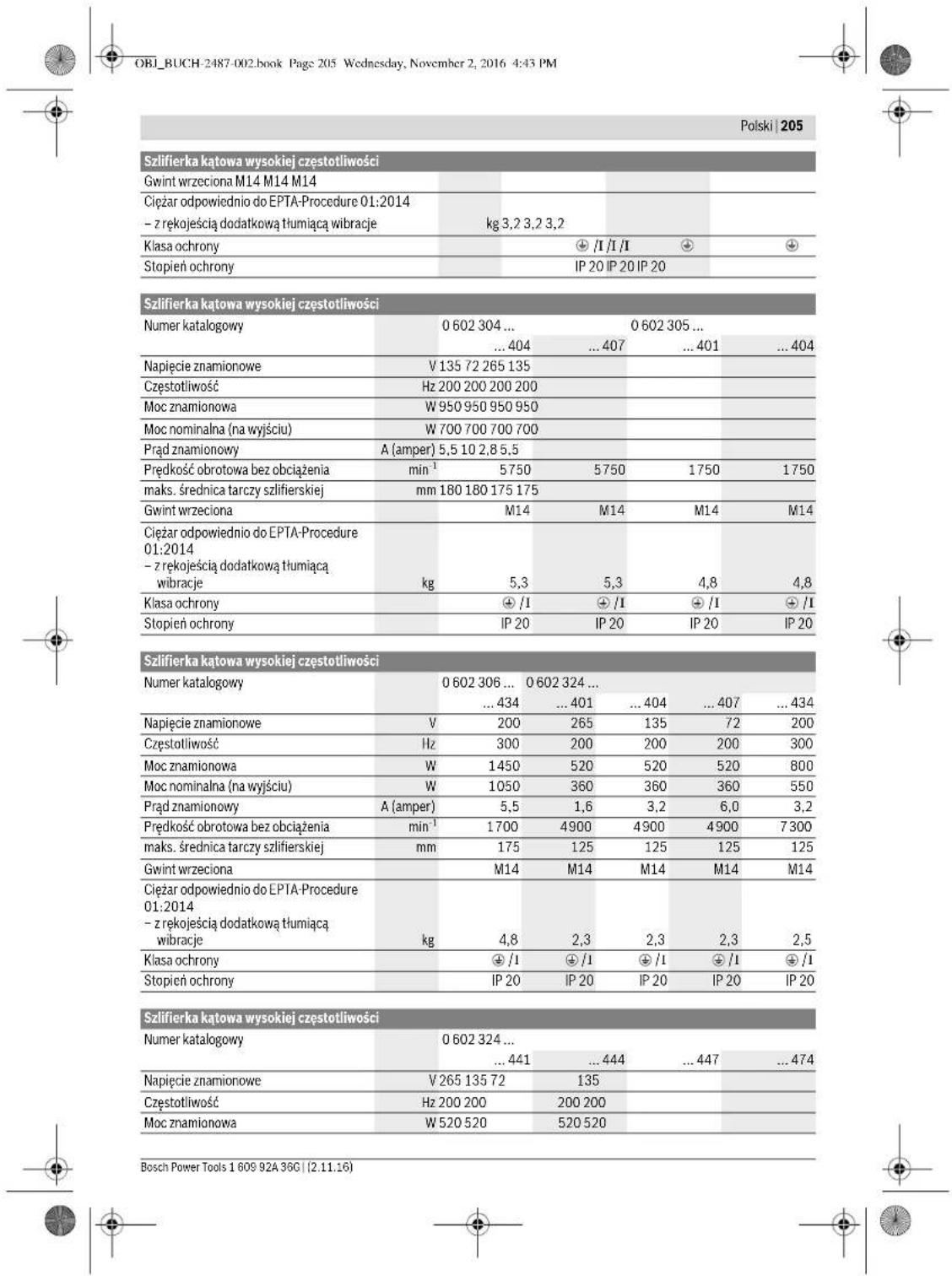

Dane techniczne

Szlifierka katowa wysokiej czestotliwość
Numer katalogowy 0 602 301 ...		... 401	... 404	... 434
Napiȩcie znamionowe	V	2	6	5
Czȩstotiwość	Hz 200 200 300
Moc znamionowa	W	6	0	0
Moc nominalna (na wyjsciu)	W	4	4	0
Prȩd znamionowy	A (amper) 1,6 3,3 3,3
Prȩdkość obrotowa bez obłowenia	min¹	4100	4100	6150
maks.Średnica tarczy szlifierskiej	mm 125 125 125

1609 92A 36G| (2.11.16) Bosch Power Tools

135200

600900

440630

Szilfierka kątowa wysokiej czestotliwość
Napiȩcie znamionowe	V 265 135 72 200 72
Czȩstotiwość	Hz 200 200 200 300 300
Moc znamionowa	W 1950 1950 1950 2900 2900
Moc nominalna (na wyjsciu)	W 1500 1500 1500 2200 2200
Prȩd znamionowy	A (amper) 5 10 18 10 27
Prȩdkość obrotowa bez obłowenia	min¹ 6600 6600 6600 6600 6600
maks. Srednica tarczy szlifierskiej	mm 230 230 230 230 230
Gwint wrzeciona	M14 M14 M14 M14 M14
Ciezar odpowiednio do EPTA-Procedure 01:2014
- zȩkojeść dodatkowymią wibracje	kg 7,17,17,17,17,1
Klasa ochryny	⊕/I	⊕/I	⊕/I	⊕/I	⊕/I
Stopień ochryny	IP 20	IP 20	IP 20	IP 20	IP 20

Szlifierka kątowa wysokiej częstotliwości

Numer katalogowy	0 602 334 ...
		... 501	... 504	... 507	... 534
Napiȩcie znamionowe	V	265	135	72	200
Czȩstotiwość	Hz	200	200	200	300
Moc znamionowa	W	2500	2500	2500	3800
Moc nominalna (na wyjsciu)	W	2200	2200	2200	3100
Prȩd znamionowy	A (amper)	6,7 13,2 24,7 13,2
Prȩdkość obrotowa bez obłowenia	min¹	6600	6600	6600	6600
maks.,Średnica tarczy szlifierskiej	mm	230	230	230	230
Gwint wrzeciona		M14	M14	M14	M14
Ciezar odpożiewnio do EPTA-Procedure 01:2014
- zȩkojeść dodatkowa tymiąc zworće	kg	7,8	7,8	7,8	7,8
Klasa ochryny		©/I	©/I	©/I	©/I
Stopiéń ochryny		IP 20	IP 20	IP 20	IP 20

Wskazówki dotyczące zasilania energią elektryczną

Elektronarzędzie jest częścią Systemu Wysokiej Częstotliwości. Musi być zasilane trójfazowym prądem przemiennym o częstotliwości podanej na tabliczce znamionowej.

Aby osiągnąć tę częstotliwość, elektronarzędzie musi być połączone z przetwornicą częstotliwości (zob. Przyłączenie do sieci, str. 212).

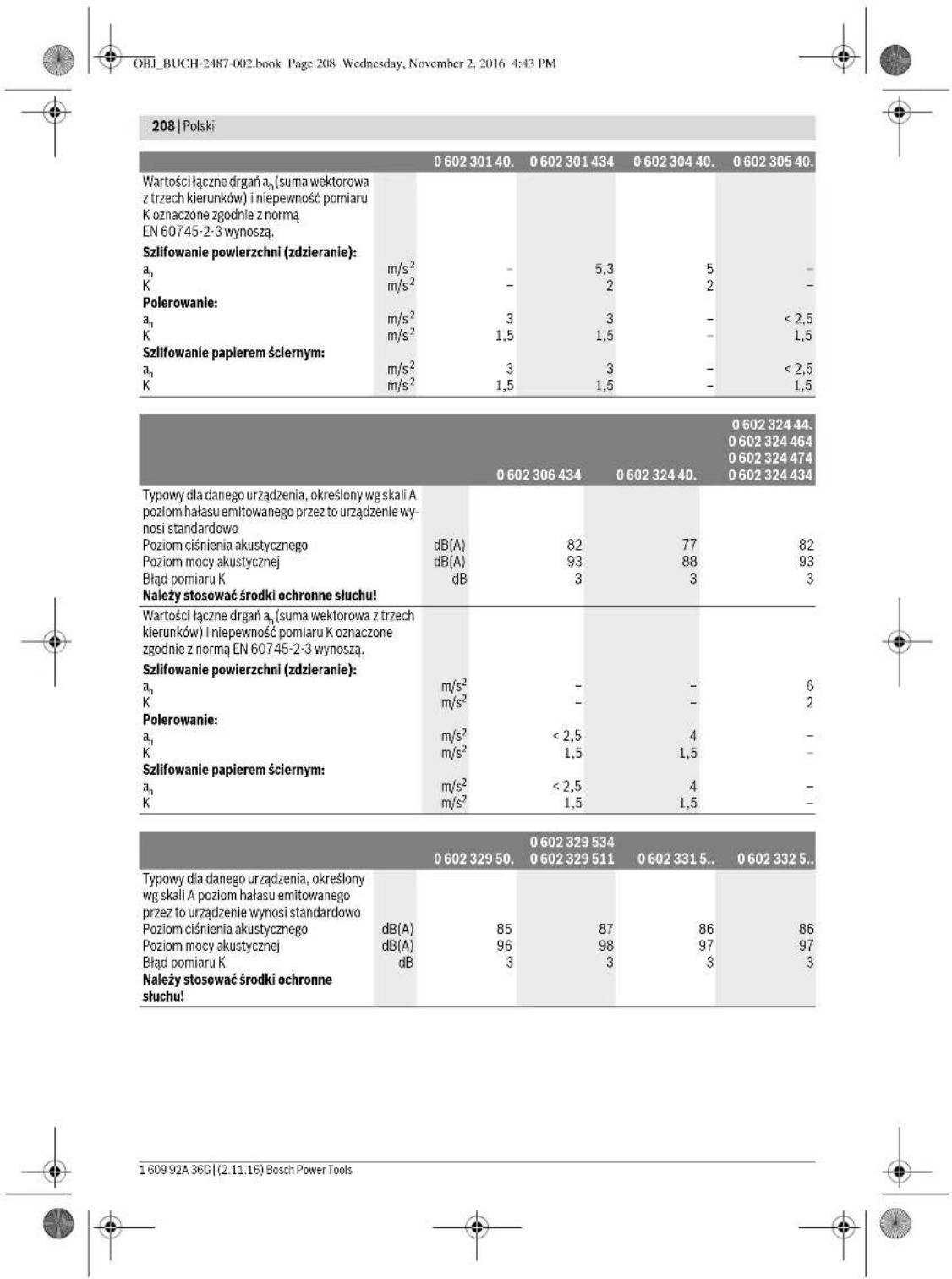

Informacja na temat hałasu i wibracji

Emisja hałasu została określona zgodnie z EN 60745-2-3.

	0 602 301 40.	0 602 301 434	0 602 304 40.	0 602 305 40.
Typowy dla danego urzadzenia, okreslonywg skali A poziom hałasu emittowanegoprzez to urzadzenia wynosi standardowo
Poziom ci内分泌ia akustyczne	dB(A)	72	82	79
Poziom mocy akustycznej	dB(A)	83	93	90
Bław pomiaru K	dB	3	3	3
Naleź stosowej sądki ochroneschuchu!

Bosch Power Tools 1609 92A 36C (2.11.16)

	0 602 329 50.	0 602 329 534		0 602 331 5..	0 602 332 5..
		0 602 329 511	0 602 331 5..
Wartosci lectzne drgnę (suma wektorowa z trzech kierunkowy) i niedewnosć pomiaru K oznaczone zgodnia z norma EN 60745-2-3 wynosza.
Szilifowanie powierzchni (zdzieranie):
\( a_h \)	m/s2	7	7	7	7
K	m/s2	1,5	1,5	1,5	1,5
Polerowanie:
\( a_h \)	m/s2	-	-	-	-
K	m/s2	-	-	-	-
Szilifowanie papierem sciennym:
\( a_h \)	m/s2	-	-	-	-
K	m/s2	-	-	-	-

	0 602 334 50.	0 602 334 534
Typowy dla danego urzystzenia, okreslony wg skali A poziom halasuemitowanego przytez to urzystzenia wynosi standardowo
Poziom ci内分泌ia akustycznego	dB(A)	86
Poziom mocy akustycznej	dB(A)	97
Będ pomiaru K	dB	3
Naleź stosowej sądki ochronne sąchu!
Wartosci zaclare drgnę a1 (suma wegratórowa z trzech kierunkowy)iiepewnosć pomiaru Koznaczone zgodnia z norma EN 60745-2-3wynosza.
Szilifowanie powierzchni (zdzieranie):
a1	m/s2	7
K	m/s2	3
Polerowanie:
a1	m/s2	-
K	m/s2	-
Szilifowanie papierem sciernym:
a1	m/s2	-
K	m/s2	-

Poziom drgań podany w tych wskazówkach został zmierzony zgodnie z wymaganiami normy EN 60745 dotyczącej procedury pomiarów i można go użyć do porównywania elektronarzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań, z innymi narzędziami roboczymi, z różnym osprzętem, a także jeżeli nie będzie wystarczająco konserwowane, poziom drgań może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na drgania podczas całego czasu pracy.

Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone, lub gdy jest wprawdzie włączone, ale nie jest używane do pracy. W ten sposób łączna (obliczana na pełny wymiar czasu pracy) ekspozycja na drgania może okazać się znacznie niższa.

Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych.

Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że produkt przedstawiony w rozdziale „Dane techniczne” odpowiada wymaganiom następujących dyrektyw: 2011/65/UE, 2014/30/UE, 2006/42/WE z zmianami oraz następujących norm: EN 60745-1, EN 60745-2-3, EN 50581.

EN 60745-1, EN 60745-2-3, EN 50581 Dokumentacja techniczna (2006/42/WE)

Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY

Henk Becker

• Nałożyć wybrane narzędzie robocze 11 (tarcza szlifierska/tnąca lub polerująca) zgodnie z kierunkiem obrotów na wrzeciono elektronarzędzia 3.
• Nałożyć nakrętkę mocującą 12 tak, aby środkowe wgłębienie było skierowane do góry. Nakrętkę mocującą dokręcić za pomocą klucza oczkowego 13, unieruchamiając wrzeciono przy przyłożeniu klucza widełkowego 14 do tzw. mięska pod klucz na wrzecionie 3.

Zdejmowanie

• Wrzeciono szlifierki 3 unieruchomić, przykładając klucz widełkowy 14 do płaszczyzny pod klucz. Nakrętkę mocującą 12 odkręcić za pomocą klucza oczkowego 13 od wrzeciona, unieruchamiając wrzeciono przy użyciu klucza widełkowego 14 do miejsca pod klucz.
• Na zakończenie należy zdjąć narzędzie robocze, jak również kołnierz 7 wymienić.

Elektronarzędzie z przyciskiem blokującym wrzeciono 5

Dotyczy następujących modeli:

-060232440. -0602324434 -060232444

W przypadku elektronarzędzi z przyciskiem blokującym wrzeciono 5 przytrzymywanie wrzeciona za pomocą klucza widełkowego przy montażu narzędzi roboczych jest konieczne (zob. rys. E1-E2).

Przycisk blokady można uruchamiać jedynie wtedy, gdy wrzeciono szlifierki jest całkowicie nieruchome. W przeciwnym wypadku może dojść do uszkodzenia elektronarzędzia. - Przed przystąpieniem do mocowania narzędzi roboczych, należy wcisnąć przycisk blokady 5, aby zablokować wrzeciono 3 i przytrzymać go w tej pozycji. Zamontować wybrane narzędzie szlifierskie (zob. Montaż tarczy szlifierskiej/tnącej/ściernej, str. 210). - Aby zwolnić blokadę wrzeciona wystarczy puścić przycisk blokady wrzeciona 5.

Montaż gumowego talerza szlifierskiego (zob. rys. F)

Dotyczy następujących modeli:

-06023014. -060232440 -060230540. -0602306434

Wstawianie

• Upewnić się, czy zamontowane zostały ochrona rąk i rękojeść dodatkowa (zob. Montaż urządzeń zabezpieczających, str. 210).
• Nałożyć gumowy talerz szlifierski 17 na wrzeciono urządzenia 3.
• Nałożyć papier ścierny 16 na gumowy talerz szlifierski.
• Nałożyć nakrętkę 15 na wrzeciono urządzenia. - Dokręcić nakrętkę za pomocą klucza oczkowego 13, unieruchamiając wrzeciono przy przyłożeniu klucza widełkowego 14 do tzw. płaszczyzny pod klucz.

Należy przy tym zwrócić uwagę, aby nakrętkę 15 wkręcić całkowicie, tak, aby nie wystawała ona ponad talerz szlifierski, nie przeszkadzała podczas szlifowania i mogła trzymać papier ścierny.

Zdejmowanie

• Wrzeciono szlifierki 3 unieruchomić, przykładając klucz widełkowy 14 do płaszczyzny pod klucz.
• Odkręcić nakrętkę 15 za pomocą klucza oczkowego 13 z wrzeciona, unieruchamiając wrzeciono przy użyciu klucza widełkowego 14 do płaszczyzny pod klucz. - Zdjąć papier ścierny i gumowy talerz szlifierski z wrzeciona.

Montaż tarczy polerskiej (zob. rys. G)

Dotyczy następujących modeli:

-06023014. -060232440 -060230540. -0602306434

Wstawianie

Należy zwrócić uwagę, by gwint tarczy polerskiej dokładnie pasował do gwintu wrzeciona (M14).

• Upewnij się, czy zamontowane zostały osłony rąk i rękojeść dodatkowa (zob. MONTAŻ urządzeń zabezpieczających, str. 210). Wkręcić tarczę polerską 18 na wrzeciono 3 na tyle daleko, by mocno przylegała do miejsca pod klucz na wrzecionie. Równocześnie należy przytrzymać wrzeciono, przykładając klucz widełkowy 14 do miejsca pod klucz na wrzecionie 3.

Zdejmowanie

• Odkręcić z wrzeciona tarczę polerską 18 za pomocą klucza widełkowego, unieruchamiając wrzeciono przy użyciu klucza widełkowego 14 do płaszczyzny pod klucz na wrzecionie 3.

Montaż szczotek drucianych (zob. rys. H)

Dotyczy następujących modeli:

-060230440. -06023315.. -060232444...464 -06023325.. ...474,..434 -06023345. -06023295..

Wstawianie

Należy zwrócić uwagę, aby gwint szczotki drucianej dokładnie pasował do gwintu wrzeciona (M14).

• Upewnić się, czy zamontowane zostały osłona rąk i rękojeść dodatkowa (zob. Montaż urządzeń zabezpieczających, str. 210). -Wkręcić wybraną szczotkę drucianą 19 (garnkową lub tarczową) na wrzeciono 3 najdalej, by mocno przylegała do płaszczyzny pod klucz na wrzecionie. Równocześnie należy przytrzymać wrzeciono, przykładając klucz widełkowy 14 do płaszczyzny pod klucz na wrzecionie 3.

Zdejmowanie

Odkręcić z wrzeciona szczotkę drucianą 19 za pomocą klucza widełkowego, unieruchamiając wrzeciono przy

łożeniu klucza widełkowego 14 do płaszczyzny pod klucz na wrzecionie 3.

Odsysanie pyłów/wiórów

Pyły niektórych materiałów, na przykład powłok malarskich z zawartością ołowiu, niektórych gatunków drewna, minerałów lub niektórych rodzajów metalu, mogą stanowić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub przedostanie się ich do płuc może wywołać reakcje alergiczne i/lub choroby układu oddechowego operatora lub osób znajdujących się w pobliżu.

Niektóre rodzaje pyłów, np. dębiny lub buczyny, uważane są za rakotwórcze, szczególnie w połączeniu z substancjami do obróbki drewna (chromiany, impregnaty do drewna). Materiały zawierające azbest mogą być obrabiane jedynie przez odpowiednio przeszkolony personel.

• W razie możliwości należy stosować odsysanie pyłu dostosowane do rodzaju obrabianego materiału. -Należy zawsze dbać o odpowiednią wentylację stanowiska pracy. Zaleca się noszenie maski przeciwpyłowej z pochłaniaczem klasy P2.

Należy stosować się do aktualnie obowiązujących w danym kraju przepisów regulujących zasady obchodzenia się z materiałami przeznaczonymi do obróbki.

Należy unikać gromadzenia się pyłu na stanowisku pracy. Pyły mogą się z łatwością zapalić.

Przyłączenie do sieci

Do używania niniejszego elektronarzędzia niezbędna jest przetwornica częstotliwości, wytwarzająca trójfazowy prąd przemienny o częstotliwości podanej na tabliczce znamionowej.

Przetwornice częstotliwości mogą być różnej wielkości, o różnej częstotliwości, napięciach wtórnych i mocy nominalnej. Wybór przetwornicy częstotliwości uzależniony jest od rodzaju elektronarzędzia, które ma z przetwornicą współpracować. Przed dokonaniem wyboru przetwornicy częstotliwości należy zasięgnąć porady u autoryzowanego przedstawiciela firmy Bosch.

Elektronarzędzie dostarczone jest z przewodem bez wtyczki do długości czterech metrów. Aby przystąpić do eksploatacji elektronarzędzia, przewód ten należy zaopatrzyć w czterobiegunową wtyczkę CEE (kolor zielony).

Dodatkowo można wyposażyć elektronarzędzie w dostępny w handlu detalicznym przewód przedłużaczowy. Zakres zastosowania przewodu przedłużaczowego musi odpowiadać prądowi znamionowemu, pobieranemu przez elektronarzędzie. Przewód przedłużaczowy musi być krótszy niż 30 metrów.

Należy przy tym wziąć pod uwagę wskazówki bezpieczeństwa i wskazówki montażowe, znajdujące się w instrukcji obsługi przewodu przedłużaczowego!

Montaż wtyczki CEE (zob. rys. 11-12)

Zwolnić obie śruby 22 i wyjąć wkładkę wtyczki 21 z obudowy wtyczki CEE 24.

-Przyciąć plastikową końcówkę 25 zgodnie ze średnicą przewodu elektronarzędzia i nasunąć obudowę wtyczki CEE na przewód. - Przeprowadzić wszystkie cztery żyły przez element odciążający 20. Zwolnić cztery śrubki 23 we wkładce 21 i włożyć końcówkę brązowego przewodu L1 do gniazda L1, końcówkę niebieskiego przewodu L1 do gniazda L2, końcówkę czarnego przewodu L3 do gniazda L3, a końcówkę zielono-żółtego przewodu G do gniazda ze stykiem ochronnym. - Dokręcić wszystkie cztery śrubki 23 we wkładce 21, aby zablokować wszystkie cztery przewody. - Przykręcić element odciążający 20 tak, aby żadna z końcówek nie była poddana naprężeniu. Umieścić wkładkę 21 w obudowie wtyczki CEE 24 i ponownie dokręcić obie śruby 26. - Na zakończenie skontrolować funkcjonowanie przewodu uziemiającego. - Włożyć wtyczkę CEE 24 elektronarzędzia do gniazda przyłączeniowego przetwornicy częstotliwości.

Teraz można podłączyć przetwornicę częstotliwości do zasilania prądem elektrycznym.

Sposób podłączenia przetwornicy częstotliwości do źródła zasilania energią elektryczną znajduje się w instrukcji obsługi przetwornicy.

Na zakończenie należy skontrolować kierunek obrotu!

Sprawdzanie kierunku obrotów

Kierunek obrotu wrzeciona urządzenia musi zgadzać się z kierunkiem strzałki znajdującej się na elektronarzędziu.

Jeżeli przy pierwszym uruchomieniu elektronarzędzia (zob. włączanie/wyłączanie elektronarzędzia, str. 213) wrzeciono obraca się w niewłaściwym kierunku, elektronarzędzie należy natychmiast wyłączyć i odłączyć od zasilania. - Ponownie zwolnić obie śruby 2 i ponownie wyjąć wkładkę wtyczki 21 z obudowy wtyczki CEE 24. - Wyjąć końcówki brązową i czarną z ich gniazdek. - Końcówkę czarnego przewodu L3 włożyć do gniazdka L1, a końcówkę brązowego przewodu L1 do gniazdka L3. - Dokręcić śruby 23 wkładki 21, aby zablokować przewody. - Umieścić wkładkę 21 w obudowie wtyczki CEE 24 i ponownie dokręcić obie śruby 26. - Na zakończenie skontrolować funkcjonowanie przewodu uziemiającego. - Ponownie podłączyć elektronarzędzie do zasilania energią elektryczną.

Praca

Uruchamianie

Napięcie i częstotliwość źródła prądu musi zgadzać się z wartościami podanymi na tabliczce znamionowej elektronarzędzia. Narzędzia szlifierskie należy skontrolować przed użyciem. Narzędzia szlifierskie muszą być prawidłowo za

Polski 213

montowane i muszą się swobodnie obracać. W ramach testu uruchomić elektronarzędzie bez obciążenia na co najmniej jedną minutę. Nie stosować uszkodzonych lub wibrujących narzędzi szlifierskich. Narzędzia szlifierskie muszą mieć okrągły kształt. Uszkodzone narzędzia szlifierskie mogą pęknąć i spowodować obrażenia.

Jeżeli elektronarzędzie nieoczekiwanie przestanie pracować, mimo iż włącznik/wyłącznik znajduje się w pozycji włączony, należy przestawić włącznik/wyłącznik 1 na pozycję wyłączony. W ten sposób zapobiec niezamierzonemu i niekontrolowanemu uruchomieniu się elektronarzędzia. Przed ponownym uruchomieniem elektronarzędzia należy skontrolować zasilanie energią elektryczną (zob. Przyłącze—str. 21.2). Przed podłączeniem przetwornicy częstotliwości do sieci należy zawsze połączyć elektronarzędzie z przetwornicą.

Aby zaoszczędzić energię elektryczną, elektronarzędzie jest wyłączane tylko wówczas, gdy jest ono używane.

Włączanie/wyłączanie przetwornicy częstotliwości. Przed włączeniem elektronarzędzia należy uprzednio uruchomić przetwornicę częstotliwości. Należy dokładnie przestrzegać instrukcji obsługi przetwornicy częstotliwości.

Włączanie/wyłączanie elektronarzędzia z przesuwnym wyłącznikiem bezpieczeństwa (zob. rys. J1)

Dotyczy następujących modeli: -06023244.

• Aby włączyć elektronarzędzie, należy przesunąć włącznik/wyłącznik do przodu.
• W celu unieruchomienia włącznika/wyłącznika 1, należy wcisnąć jego przednią część, aż do zaskoczenia zapadki.
• Aby wyłączyć elektronarzędzie, należy zwolnić włącznik/wyłącznik 1.

Przy zablokowanym włączniku/wyłączniku 1 należy lekko nacisnąć jego tylną część, a następnie zwolnić.

Włączanie/wyłączanie elektronarzędzia z włącznikiem bezpieczeństwa (zob. rys. J2) Dotyczy następujących modeli:

-06023014.. -06023295.. -060230440. -06023315.. - 060230540. - 06023325. - 0602306434. - 06023345.

• W celu włączenia elektronarzędzia należy przesunąć włącznik/wyłącznik 1 do przodu, a następnie go wcisnąć.
• W celu unieruchomienia włącznika/wyłącznika 1 w pozycji wciśniętej, należy przesunąć włącznik/wyłącznik 1 do końca do przodu. W celu wyłączenia elektronarzędzia, należy zwolnić włącznik/wyłącznik 1 lub, gdy jest on unieruchomiony, włącznik/wyłącznik 1 krótko nacisnąć i następnie zwolnić.

Wskazówki dotyczące pracy

Przed przystąpieniem do zmiany nastaw, wymiany osprzętu lub przed odłożeniem elektronarzędzia, należy wyciągnąć wtyczkę z gniazdka. Ten środek ostrożności zapobiega niezamierzonemu uruchomieniu elektronarzędzia. Zachować ostrożność przy wykonywaniu szczelin w ścianach nośnych, zob. akapit «Wskazówki dotyczące statyki». Jeżeli ciężar własny przy obrabianym przedmiocie nie gwarantuje stabilnej pozycji, należy go zamocować. Unikać sytuacji, w których elektronarzędzie mogłoby zostać – przy bardzo silnym jego obciążeniu – automatycznie wyłączone. Po silnym obciążeniu elektronarzędzia, należy pozwolić mu pracować przy biegu jałowym przez kilka minut, w celu ochłodzenia narzędzia roboczego.

Szlifowanie przy użyciu ściernicy wachlarzowej

Za pomocą ściernicy wachlarzowej (osprzęt) możliwa jest obróbka powierzchni płaskich i profili. W porównaniu do ściernic tradycyjnych, ściernice wachlarzowe charakteryzują się wielokrotnie dłuższą żywotnością, wyraźnie zmniejszonym poziomem szumów i niższymi temperaturami szlifowania.

Cięcie metalu (zob. rys. K)

Do cięcia za pomocą spajanych materiałów ściernych należy zawsze stosować specjalną pokrywę ochronną.

Podczas przecinania należy zwrócić uwagę na równomierny posuw, dopasowany do właściwości obrabianego materiału. Nie należy wywierać nadmiernego nacisku na tarczę tnącą, przechylać elektronarzędzia ani wykonywać nim ruchów oscylacyjnych. Nie wolno wyhamowywać biegu tarczy poprzez boczny nacisk. Elektronarzędzie należy zawsze prowadzić przeciwnie do kierunku obrotów tarczy. W przeciwnym wypadku istnieje ryzyko, że wyskoczy ono z nacięcia w sposób niekontrolowany. W przypadku profili i rur czworokątnych, zaleca się zaczynać cięcie od najmniejszego przekroju.

Cięcie kamienia

• Podczas cięcia kamienia należy zawsze zadbać o wystarczające odsysanie pyłu. Należy stosować maskę przeciwpyłową. Elektronarzędzie przeznaczone jest wyłącznie do cięcia i szlifowania na sucho.

Do cięcia kamienia najlepiej jest użyć diamentowej tarczy tnącej. Aby zabezpieczyć się przed zablokowaniem tarczy, należy zastosować pokrywę ssącą do cięcia z prowadnicą saneczkową.

Elektronarzędzie może być stosowane tylko z systemem odsysania pyłów. Oprócz tego należy stosować maskę przeciwpyłową.

Odkurzacz musi być dostosowany do odsysania pyłu kamiennego. Firma Bosch oferuje odpowiednie do tego rodzaju zastosowań odkurzacze.

• Włącz elektronarzędzie i przyłóż prowadnicę do ciętego elementu. Pracuj z równomiernym, optymalnie dopasowanym do danego typu materiału posuwem.

Przy cięciu szczególnie twardych materiałów, np. betonu z dużą zawartością krzemu, może dojść do przegrzania, a tym samym uszkodzenia tarczy diamentowej. Snop iskier otaczający diamentową tarczę jest objawem przegrzania.

Należy wtedy natychmiast przerwać cięcie i ochłodzić tarczę, włączając elektronarzędzie z najwyższą prędkością obrotową, bez obciążenia.

Wyraźnie zmniejszająca się wydajność i wieniec iskier na tarczy to oznaki stępienia diamentowej tarczy tnącej. Można ją naostrzyć, dokonując krótkich cięć w materiał ścierny (np. piaskowiec).

Wskazówki dotyczące statyki

Wykonywanie szczelin w ścianach nośnych podlega normie DIN 1053, część 1 lub ustaleniom specyficznym dla danego kraju.

Przepisy te muszą być koniecznie przestrzegane. Przed rozpoczęciem prac należy skonsultować się z odpowiedzialnym za budynek statykiem, architektem lub kierownictwem budowy.

Szlifowanie zgrubne

W żadnym wypadku nie wolno używać tarczy tnącej do szlifowania zgrubnego.

Najlepsze efekty przy szlifowaniu zgrubnym osiąga się prowadząc tarczę ścierną pod kątem 30° do 40° w stosunku do obrabianej powierzchni. Elektronarzędzie należy prowadzić z lekkim dociskiem. Dzięki temu materiał ścierny nie rozgrzeje się za bardzo i nie dojdzie do powstania w nim rowków.

Szlifowanie papierem ściernym na gumowej tarczy szlifierskiej

Wybór odpowiedniego papieru ściernego uzależniony jest od rodzaju materiału, który przeznaczony jest do obróbki.

Firma Bosch oferuje papier ścierny różnej jakości, dopasowany do gumowych tarcz szlifierskich. Najlepiej zwrócić się po poradę do specjalistycznego punktu sprzedaży.

Polerowanie tarczą polerską

Do polerowania nakłada się środek ścierny na materiał przeznaczony do obróbki lub na tarczę polerską, a następnie wciera się go ruchem obrotowym elektronarzędzia w powierzchnię obrabianą.

Do pracy z kilkoma stopniami polerowania, przy których materiały ścierne wykazują coraz to dokładniejszą ziarnistość, należy stosować do każdego z rodzajów ziarnistości oddzielne tarcze polerskie.

Między każdym etapem polerowania należy dokładnie oczyścić powierzchnię obrabianego materiału.

Konserwacja i serwis

Konserwacja i czyszczenie

Przed przystąpieniem do zmiany nastaw, wymiany osprzętu lub przed odłożeniem elektronarzędzia, nale

zy przerwać dopływ prądu. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się elektronarzędzia.

Aby zapewnić bezpieczną i wydajną pracę, elektronarzędzie i szczeliny wentylacyjne należy utrzymywać w czystości. W skrajnie trudnych warunkach pracy należy w razie możliwości stosować stacjonarny system odsysania pyłu. Należy też często przedmuchać otwory wentylacyjne i stosować wyłącznik ochronny różnicowoprądowy (PRCD). Podczas obróbki metali może dojść do osadzania się wewnątrz elektronarzędzia pyłu metalicznego, mogącego przewodzić prąd. Może to mieć niekorzystny wpływ na izolację ochronną elektronarzędzia. Należy regularnie mierzyć prędkość obrotową biegu jałowego wrzeciona szlifierki. Jeżeli pomierzona wartość jest o 10% poniżej lub powyżej podanej prędkości obrotowej biegu jałowego (zob. Dane techniczne), należy zlecić przegląd elektronarzędzia w autoryzowanym punkcie serwisowym firmy Bosch. W przypadku zbyt wysokiej prędkości obrotowej biegu jałowego narzędzie robocze może ulec zniszczeniu, zbyt niska prędkość obrotowa zmniejsza wydajność pracy. Należy używać wyłącznie oryginalnych przewodów! Przed każdym użyciem należy sprawdzić elektronarzędzie, przewód i wtyczkę pod kątem ewentualnych uszkodzeń. Uszkodzonych przewodów nie wolno naprawiać. By uniknąć zagrożeń, należy je wymienić na nowe. Przeprowadzanie konserwacji i napraw należy zlecać jedynie wykwalifikowanemu personelowi. W ten sposób zagwarantowane jest zachowanie bezpieczeństwa elektronarzędzia.

Należy regularnie oczyszczać gniazda przyłączeniowe wtyczki odłączonego od sieci elektrycznej elektronarzędzia. Suchą szczoteczką usuwa się cząsteczki pyłu i zanieczyszczenia.

Po ok. 150 godzinach pracy należy oczyścić przekładnię łagodnym rozpuszczalnikiem. Należy przy tym stosować się do wskazówek producenta rozpuszczalnika dotyczących użycia i likwidacji środka. Na zakończenie należy nasmarować przekładnię specjalnym smarem do przekładni firmy Bosch. Operację należy powtarzać co 300 godzin pracy, licząc od pierwszego czyszczenia.

Autoryzowany punkt obsługi klienta firmy Bosch przeprowadza te prace szybko i niezawodnie.

Jeżeli konieczna okaże się wymiana przewodu przyłączeniowego, należy zlecić ją firmie Bosch lub w autoryzowanych przy firmie Bosch punktach naprawy elektronarzędzi, co pozwoli uniknąć zagrożenia bezpieczeństwa.

Należy obchodzić się z produktem ostrożnie - podczas przechowywania i podczas pracy.

Osprzęt

O całym programie osprzętu wysokiej jakości można poinformować się w Internecie pod adresem

www.bosch-pt.com i www.boschproductiontools.com lub w specjalistycznych punktach sprzedaży.

Obsługa klienta oraz doradztwo dotyczące użytkowania

W punkcie obsługi klienta można uzyskać odpowiedzi na pytania dotyczące napraw i konserwacji nabytego produktu, a także dotyczące części zamiennych. Rysunki rozłożeniowe oraz informacje dotyczące części zamiennych można znaleźć również pod adresem:

www.bosch-pt.com

Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem.

Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej produktu.

Polska

Serwis Elektronarzędzi

Ul. Szyszkowa 35/37

02-285 Warszawa

Na stronie www.bosch-pt.pl znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online.

Tel.: [phone]

Faks: 22 7154441

E-Mail: [e-mail]

Infolinia Działu Elektronarzędzi: 801 100900

(w cenie połączenia lokalnego)

E-Mail: [e-mail] www.bosch.pl

Usuwanie odpadów

Elektronarzędzia, osprzęt i opakowania należy poddać utylizacji zgodnie z obowiązującymi zasadami ochrony środowiska.

Nie wolno wyrzucać elektronarzędzi do odpadów z gospodarstwa domowego!

Tylko dla państw należących do UE:

Zgodnie z europejską dyrektywą 2012/19/UE o starych, zużytych narzędziach elektrycznych i elektronicznych i jej stosowaniem w prawie krajowym, wyeliminowane, niezdatne do użycia elektronarzędzia należy zbierać osobno i doprowadzić do ponownego użytkowania zgodnego z zasadami ochrony środowiska.

Zastrzega się prawo dokonywania zmian.

Česky

Firma Bosch nabízí různé jakosti brusných papírů, licujících s příslušným brusným talířem. Nechte si poradit u Vašeho odborného prodeje.

Leštění hadrovým kotoučem

Przy lekkim nacisku na powierzchnię materiału, dzięki rotacji, tarcza wgryza się w materiał.

Dalsze ostrzeżenia

Opis produktu i działania

Przeczytaj wszystkie ostrzeżenia i wskazówki bezpieczeństwa. Zaniedbanie przestrzegania ostrzeżeń i wskazówek wymienionych poniżej może spowodować porażenie prądem, pożar i/lub poważne obrażenia.

Rozłóż stronę z rysunkami produktu i pozostaw ją otwartą podczas czytania niniejszej instrukcji obsługi.

Użytkowanie zgodne z przeznaczeniem

Dotyczy następujących typów:

-06023014. -060230540. -0602306434 -060232440

Narzędzie jest przeznaczone do szlifowania papierem ściernym i polerowania powierzchni metalowych i lakierowanych bez użycia wody.

Dotyczy następujących typów:

-060230440 -060232444,..464,..474,..434 -06023295. -06023315. -06023325 -06023345

To ręczne elektronarzędzie jest przeznaczone do cięcia, szlifowania zgrubnego (obróbki zgrubnej) i szczotkowania materiałów metalowych i kamiennych bez użycia wody.

Do cięcia za pomocą narzędzi ściernych z elementami łączonymi należy używać specjalnej osłony do cięcia. Podczas cięcia kamienia należy zapewnić wystarczające odsysanie pyłu.

Ogólne ostrzeżenia

Przed przystąpieniem do regulacji, wymiany osprzętu lub odłożeniem elektronarzędzia należy wyciągnąć wtyczkę z gniazdka. Ten środek zapobiegawczy zapobiega przypadkowemu uruchomieniu elektronarzędzia.

Všeobecné upozornenia

Predtým, ako budete vykonávať na ručnom elektrickom náradí nastavovanie, výmenu príslušenstva, alebo predtým, ako ručné elektrické náradie odložíte, vytiahnite zástrčku zo zásuvky. Toto preventívne opatrenie zabráni neúmyselnému spusteniu ručného elektrického náradia. Dodržiavajte rozmery brúsnych nástrojov. Priemer otvoru na kotúči musí byť vhodný pre danú upínaciu prírubu. Nepoužívajte žiadne adaptéry ani redukcie. Vyčistite brúsny vreteno 3 a všetky súčiastky, ktoré budete montovať. Po dokončení montáže brúsneho nástroja pred zapnutím ručného elektrického náradia skontrolujte, či je brúsny nástroj správne namontovaný a či sa dá rukou voľne otáčať. Postarajte sa o to, aby sa brúsny nástroj nedotýkal ochranného krytu ani iných súčiastok náradia.

Označenie produktu a návod

Prečítajte si všetky bezpečnostné upozornenia a pokyny. Nedodržanie upozornení a pokynov môže spôsobiť úraz elektrickým prúdom, požiar a/alebo vážne poranenie.

Uschovajte si všetky upozornenia a pokyny pre budúce použitie. Výraz „elektrické náradie“ vo všetkých upozorneniach sa vzťahuje na vaše elektrické náradie napájané zo siete (s napájacím káblom) alebo na akumulátorové náradie (bez napájacieho kábla).

Označenie náradia

Rozsah dodávky:

-06023014 -060230540 -0602306434 -0.60232440

Elektronické náradie je určené na brúsenie, leštenie a opracovanie kovových a kamenných povrchov bez použitia vody.

Rozsah dodávky:

-060230440 -060232444,..464,..474,..434 -06023295. -06023315. -06023325 -06023345.

Elektronické náradie je určené na rezanie, brúsenie a opracovanie kovu a kameňa bez použitia vody. Pri rezaní pomocou rezného kotúča je potrebné použiť špeciálny ochranný kryt na

rezanie. Pri rezaní kovu je potrebné zaistiť dostatočné vetranie.

Rozsah dodávky

Označenie umožňuje používať toto náradie v komplete s príslušenstvom dodávaným k elektronáradiu, alebo s iným ochranným krytom, upínacím príslušenstvom.

3o6paXeHi KOMNoHeHTN

Hymepauii 360paekhenkix moonohentb nocnlaetba Hc 360paekhenya eneKpontpnuady a Hc stopPiu3 manIOHKoN.

1BmmKau 2DQaTKOBA DYKOBRTKA 3WnidyBaBbHHnnHnHdEnb 4WnKa WnHdne 5ΦikcatopuHHnHneJr 6 3axchm KOxyx 7ΦikcyuHmTBnHTaXhCHOKpHUK 8KoObaHH KyaHOK 93axnctdpykn 10 OnopHHn fnaheb 3 KInbuee Kpyrnoo nepepiay 11 WnifpyBaBbHbN/BiDpi3HHo6DnPHKpyr 123aTnCKHa raika 13TaiKOBn KIOU 14 BnKOBn rAIOBn KIOH3 PO3MIPOM 17 MM 15 Kpyrna raika* 16Unid yBanbHa Kypka 17 rMoBa onopHa wnlphiBaIbHa Taipinka 18TkaHHHHnnnonipybaIbHnKpy 19ДрOTЯнAшТа' 20 Enemt KomnHcaHarary (WtencenBCEE) 21 Wtencenbha BcraBka (wrenncenb CEE) 22BHTN（WTencbCEE） 23 [BHTH y wTencenbHi BCTabci 21 (wTencenb CEE) 24UnencenBCEE 25InaTkoBa oBonoHka (WTeNCenb CEE) 36BopaeheAe 06oOniCaHe pnpndHBe H BxOaHTbB CTAndaptnn 06cBn noctzKn. PnBnK aocptmert npnpndBa HsNaadeTe B Haanipnpamr npnpndAA.

Texhihi dani

Metalop jovimas (zr. pav.K)

Norint pjauti standziomis silfavimo priemonemis, reikia naudoti specialu pjauti skirta apsaugini gaubta.

Pjaudami stumkite elektrinj [ranki] pagal apdorojama pavirišu pritäkyta pastuma. Pjovimo disko nespauskite, neperkreipkite ir nesyvtuokite.

Is inercios besisukanciu pjoivo disku nestabdkyite spausdami jona.

Elektrinkj rankj visada reikia stumi priesinga disko sukumuisi kryptimi. Priesingu atveju iskyla pavojus, kadjis nekontroliu jamailisoks ijspuvo vietos.

Noredami paulti profilius ar Keturbiauianus vamzdizius, geriausai pasirinkite maiausia skersmen.

Akmens piovimas

Pjaudami akmenj, pasirupinkite pakankamu dulku nusurbmu. Dirbkite su apsaugine kauke. Elektrin|rankl leidzama naudotlik sukasajam pujvimuiirslifavimui.

Akmeniui piajuri geriausia naudoti deimantin jpovimo diska, Kad frankis nepersikreulev, reiki naudoti specialny nusiurbimo gauba t su kreipiamosiom vaspazomis.

Elektrijn jrankj nudokite tik su dulkiu nusuribmo jrangir indirbke su respiratoriato.

Siurblys turi buti skirtas uolienu dulkems siurbi. Bosch siulo specialius pritaikytus dulki siurblius.

— Elektrinį įrankį junkite ir kreipiamųjų pavažų priekine dalimi uždekite ant ruošinio. Stumkite elektrinį įrankį pagal apdorojamą paviršių, pritaikytą pastoviai.

Pjaunant ypač kietus ruošinius, pvz., betoną, kurio sudėtyje yra didelis kiekis žvyro, deimantinis pjovimo diskas gali perkaisti ir susidėvėti. Kad diskas perkaito, galima spręsti iš kibirkščių srauto, atsirandančio aplink besisukantį diską.

Tokiu atveju, darbą nutraukite ir, kad deimantinis pjovimo diskas atvėstų, leiskite jam šiek tiek suktis tuščiąja eiga, didžiausiu sukimosi greičiu.
