Mark	Bosch
Mudel	HWS 77180 Professional
Toote tüüp	Nurklihvija
Toide	Kolmefaasiline kõrgsagedus (200-300 Hz, 200-265 V vastavalt mudelile)
Tühikäigu pöörlemiskiirus	Kuni 9500 p/min vastavalt mudelile
Sisendvõimsus	Kuni 900 W vastavalt mudelile
Lihvketta maksimaalne läbimõõt	180 mm
Spindli keere	M14
Kaal	Umbes 2,5 kg (vastavalt mudelile)
Peamised funktsioonid	Lihvimine, lõikamine, smirgeldamine, harjamine, poleerimine
Ohutuskaitsed	Reguleeritav kaitsekate, käekaitse, täiendav vibratsioonivastane käepide
Helirõhu tase	72-87 dB(A) vastavalt mudelile
Vibratsiooni tase (lihvimine)	5,35-7 m/s² vastavalt mudelile
Hooldus ja puhastus	Puhastage regulaarselt ventilatsiooniavasid, kasutage tolmuimejat, kontrollige tühikäigu pöörlemiskiirust
Varuosad	Kasutage ainult Bosch algupäraseid varuosasid
Remonditavus	Remont ainult kvalifitseeritud personali poolt
Üldteave	Kasutusjuhend on saadaval mitmes keeles

Korduma kippuvad küsimused - HWS 77180 Professional BOSCH

Milliseid töid saab teha Bosch HWS 77180 Professional nurklihvijaga?

See nurklihvija on mõeldud metallide ja kivi lihvimiseks, lõikamiseks, smirgeldamiseks, harjamiseks ja poleerimiseks (ilma vee kasutamiseta).

Kuidas õigesti paigaldada kaitsekatet?

Paigaldage kaitsekate koos kodeerimisnukiga spindli kaela soonde, seejärel suunake see vastavalt tööle. Kinnitage lukustuskruvi pöördemomendiga vähemalt 10 Nm.

Millist elektrivarustust on selle tööriista jaoks vaja?

Tööriist töötab kolmefaasilise kõrgsagedusega (200-300 Hz, 200-265 V) ja vajab sobivat sagedusmuundurit.

Kuidas kontrollida pöörlemissuunda enne esimest kasutamist?

Pärast ühendamist lülitage tööriist lühiajaliselt sisse. Pöörlemissuund peab ühtima seadmel oleva noolega. Vastasel juhul vahetage L1 ja L3 juhtmed CEE pistikus.

Milliseid isikukaitsevahendeid pean kandma?

Kandke alati kaitseprille, tolmumaski (klass P2), kuulmiskaitsevahendeid ja sobivaid kindaid.

Kuidas hooldada nurklihvijat selle pikaealisuse tagamiseks?

Puhastage regulaarselt ventilatsiooniavasid suruõhuga. Kontrollige perioodiliselt tühikäigu pöörlemiskiirust (maksimaalne hälve 10% spetsifikatsioonidest). Kasutage sobivat tolmuimejat.

Kas ma võin kasutada teiste kaubamärkide lihvkettaid?

Kasutage ainult Bosch spetsifikatsioonidele vastavaid lihvkettaid (läbimõõt, ava, kiirus). Ärge kasutage adaptereid ega vähendusi.

Mida teha, kui lihvketas blokeerub või kinni jääb?

Lülitage tööriist kohe välja ja oodake lihvketta täielikku seiskumist. Ärge proovige eemaldada pöörlevat lihvketast. Uurige põhjust ja kõrvaldage see.

Kuidas vahetada lõikeketast?

Ühendage tööriist vooluvõrgust lahti. Kasutage spindli lukustamiseks kahvlivõtit. Keerake kinnitusmutter lahti, vahetage ketas ja keerake see tugevasti kinni. Enne kasutamist kontrollige korrektset tööd.

Kust leida varuosi ja müügijärgset teenindust?

Pöörduge Bosch spetsialiseeritud edasimüüja või volitatud teenindusjaama poole. Kasutage ohutuse tagamiseks ainult algupäraseid varuosasid.

KASUTUSJUHEND HWS 77180 Professional BOSCH

Hoidke kõik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles.

Allpool kasutatakse mõistet "elektriline tööriist" võrgutoitega (toitejuhtmega) elektriliste tööriistade ja akutoitega (ilma toitejuhtmeta) elektriliste tööriistade kohta.

Ohutusnõuded tööpiirkonnas

Töökoht peab olema puhas ja hästi valgustatud. Töökohas valitsev segadus ja pimedus võib põhjustada õnnetusi.

▸ Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata. ▸ Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised isikud eemal. Kui Teie tähelepanu kõrvale juhitakse, võib seade Teie kontrolli alt väljuda.

Elektriohutus

▸ Elektrilise tööriista pistik peab pistikupessa sobima. Pistikul ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi saamise riski. Vältige kehakontakti maandatud pindadega, nagu torud, radiaatorid, pliidid ja külmikud. Kui Teie keha on maandatud, on elektrilöögi oht suurem. Hoidke seadet vihma ja niiskuse eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem. ▸ Ärge kasutage toitejuhet otstarvetel, milleks see ei ole ette nähtud, näiteks elektrilise tööriista kandmiseks, üles riputamiseks või pistiku pistikupesast väljatõmbamiseks. Hoidke toitejuhet kuumuse, õli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerdunud toitejuhtmed suurendavad elektrilöögi ohtu.

vade ja seadme liikuvate osade eest. Kahjustatud või keerdunud toitejuhtmed suurendavad elektrilöögi ohtu.

Kui töötate elektrilise tööriistaga vabas õhus, kasutage ainult selliseid pikendusjuhtmeid, mida on lubatud kasutada ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu. Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu.

Isikute turvalisus

Olge tähelepanelik, jälgige, mida teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi. Kandke isikukaitsevahendeid ja alati kaitseprille. Isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kandmine – sõltuvalt elektrilise tööriista tüübist ja kasutusalast – vähendab vigastuste ohtu. Vältige seadme tahtmatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadmesse, seadme ülestõstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sõrme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla õnnetused. Enne elektrilise tööriista sisselülitamist eemaldage seadistus- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi. Vältige ebatavalist kehaasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida. Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed, rõivad ja ka kindad seadme liikuvatest osadest eemal. Lodevad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele. Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte.

Elektriliste tööriistade hoolikas käsitsemine ja kasutamine

▸ Ärge koormake seadet üle. Kasutage töö tegemiseks selleks ettenähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt. ▸ Ärge kasutage elektrilist tööriista, mille lüliti on rikkis. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ja tuleb parandada. Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku enne seadme reguleerimist, tarvikute

vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist.

Kasutusvalisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas. Ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole siintoodud juhiseid lugenud. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud. Hoolitsege seadme eest korralikult. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiliu kinni. Veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude õnnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad. Hoidke lõiketerad teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketerad kiliuvad harvemini kinni ja jäävad kergemini juhitavaks. Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt siintoodud juhistele ning nii, nagu konkreetse seadmetüübi jaoks ette nähtud. Arvestage seejuures töötingimusi ja teostatava töö iseloomu. Elektriliste tööriistade nõuetele vastav kasutamine võib põhjustada ohtlikke olukordi.

Teenindus

Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate püsivalt seadme ohutu töö.

Ohutusnõuded nurklihvmasinate kasutamisel

Ühised ohutusnõuded lihvpaberiga lihvimiseks ja poleerimiseks

Kehtib järgmiste mudelite puhul:

-0602301 -060230540 -0602306434 -060232440 Elektriline tööriist on ette nähtud kasutamiseks liivapaberiga lihvija ja poleerijana. Järgige kõiki ohutusnõudeid, juhiseid, jooniseid ja andmeid, mis on elektrilise tööriistaga kaasas. Järgnevalt toodud juhiste eiramine võib põhjustada elektrilöögi, tulekahju ja/või raskeid vigastusi. Elektriline tööriist ei sobi lihvimiseks, traatharjadega töötlemiseks ega lõikamiseks. Elektrilise tööriista kasutamine otstarbel, mis ei ole ette nähtud, on ohtlik ja võib põhjustada kehavigastusi.

Ühised ohutusnõuded lihvimisel, traatharjadega töötlemisel ja lõikamisel

Kehtib järgmiste mudelite puhul:

-060230440 -060232444.464.474.434 -06023295 -06023315 -06023325 -06023345..

Eesti 399

See elektriline tööriist on ette nähtud kasutamiseks lihvmasina, terasharja ja ketaslõikurina. Järgige kõiki ohutusnõudeid, juhiseid, jooniseid ja andmeid, mis on elektrilise tööriistaga kaasas. Järgnevalt toodud juhiste eiramine võib põhjustada elektrilöögi, tulekahju ja/või raskeid vigastusi. See elektriline tööriist ei sobi liivapaberiga lihvimiseks ega poleerimiseks. Elektrilise tööriista kasutamine otstarbel, mis ei ole ette nähtud, on ohtlik ja võib põhjustada kehavigastusi.

Ühised ohutusjuhised lihvimiseks, liivapaberiga lihvimiseks, traatharjaga töötlemiseks, poleerimiseks ja lõikamiseks

Ärge kasutage tarvikuid, mida ei ole tootja selle elektrilise tööriista jaoks ette näinud ega soovitanud. Asjaolu, et saate tarviku seadme külge kinnitada, ei taga veel seadme ohutut tööd. Kasutatava tarviku lubatud pöörlemiskiirus peab olema vähemalt sama suur kui elektrilise tööriista maksimaalne pöörlemiskiirus. Lubatust kiiremini pöörlevad tarvikud võivad puruneda ning selle tükid võivad laiali paisata. Tarviku välisläbimõõt ja paksus peavad vastama elektrilise tööriista mõõtmetele. Valede mõõtmetega tarvikuid ei kaitse kaitseketas piisavalt, mistõttu võivad need kontrolli alt väljuda. Keermestatud sabaga tarvikud peavad spindli keermega täpselt sobima. Flantsi abil monteeritavate tarvikute puhul peab tarviku siseava läbimõõt vastama flantsi siseava läbimõõdule. Elektrilise tööriista külge täpselt ja tugevalt kinnitamata tarvikud pöörlevad ebaühtlaselt, vibreerivad tugevasti ja võivad põhjustada kontrolli kaotuse tööriista üle. Ärge kasutage vigastatud tarvikuid. Iga kord enne kasutust kontrollige tarvikuid, näiteks lihvkettaid ja lihvtaldu pragude või kulumise suhtes, traatharju lahtiste või murdunud harjaste suhtes. Kui seade või tarvik kukub maha, siis veenduge, et see ei ole vigastatud, või kasutage vajaduse korral vigastamata tarvikut. Kui olete tarvikule vaadanud ja selle kohale seadnud, laske seadmel ühe minuti jooksul töötada maksimaalsel pööretel. Seejuures ärge asetsege pöörleva tarvikuga ühel tasandil ja veenduge, et seda ei tee ka läheduses viibivad inimesed. Selle katseaja jooksul vigastatud tarvikud üldjuhul purunevad. Kandke isikukaitsevahendeid. Kasutage vastavat kasutusotstarbe näomaski, silmakaitseid või kaitseprille. Vajaduse korral kandke tolmumaski, kuulmiskaitsevahendeid, kaitsekindaid või kaitsepõlle, mis kaitseb Teid lihvimisel eralduvate väikeste osakeste eest. Silmad peavad olema kaitstud seadme kasutamisel eralduvate võõrkehade eest. Tolmu- või hingamisteede kaitsemaskid peavad filtreerima kasutamisel tekkiva tolmu. Pikaajaline väga mürarikas töö võib kahjustada kuulmist. Veenduge, et teised inimesed on tööpiirkonnast ohutus kauguses. Igaüks, kes tööpiirkonda siseneb, peab kandma isikukaitsevahendeid. Tooriku või tarviku murdunud tükid võivad eemale paiskuda ja põhjustada vigastusi ka väljaspool otsest tööpiirkonda.

dunud tükid võivad eemale paiskuda ja põhjustada vigastusi ka väljaspool otsest tööpiirkonda.

Kui teostate töid, mille puhul tarvik võib tabada varjatud elektrijuhtmeid või seadme enda toitejuhet, hoidke seadet ainult isoleeritud käepidemetest. Kontakt pingestatud elektrijuhtmega võib pingestada seadme metallosad ja põhjustada elektrilöögi. Hoidke toitejuhe pöörlevatest tarvikutest eemal. Kontrolli kaotuse korral seadme üle tekib toitejuhtme läbilõikamise või kaasahaaramise oht ning Teie käsi võib pöörleva tarvikuga kokku puutuda. Ärge pange seadet käest enne, kui seadme spindel on täielikult seiskanud. Pöörlev tarvik võib aluspinnaga kokku puutuda, mille tagajärjeks võib olla kontrolli kaotus seadme üle. Seadme transportimise ajal ärge laske seadmel töötada. Teie riided võivad pöörleva tarvikuga juhuslikult kokku puutuda ning tarvik võib tungida Teie kehasse. Puhastage regulaarselt seadme ventilatsiooniavasid. Mootori ventilaator tõmbab tolmu korpusesse, kuhjunud metallitolm võib põhjustada elektrilisi ohte. Ärge kasutage seadet kergestisüttivate materjalide läheduses. Sädemed võivad need materjalid süüdata. Ärge kasutage tarvikuid, mille puhul tuleb kasutada jahutusvedelikke. Vee või teiste jahutusvedelike kasutamine võib põhjustada elektrilöögi.

Tagasilöök ja asjaomased ohutusnõuded

Tagasilöök on kinnikiilduvast tarvikust, näiteks lihvkettast, lihvtallast, traatharjast vms tingitud järsk reaktsioon. Kinnikiildumine põhjustab tarviku järsuseiskumise. Selle tagajärjel liigub seade kontrollimatult tarviku pöörlemissuunale vastupidises suunas. Kui näiteks lihvketas toorikus kinni kiildub, võib tagajärjeks olla tagasilöök või lihvketta murdumine. Lihvketas liigub sõltuvalt ketta pöörlemissuunast kas seadme kasutaja poole või kasutajast eemal. Seejuures võivad lihvketta osad ka murduda. Tagasilöök on seadme ebaõige kasutamise või valede töövõtete tagajärg. Seda saab vältida, rakendades järgnevalt kirjeldatud sobivaid ettevaatusabinõusid. Hoidke seadet tugevasti kinni ja viige oma keha ja käed asendisse, millega saate tagasilöögijõududele vastu seista. Täieliku kontrolli saavutamiseks tagasilöögijõudude või reaktsioonimomentide üle kasutage alati lisakäepidemeid, kui see on olemas. Seadme kasutaja suudab sobivaid ettevaatusabinõusid rakendades tagasilöögi- ja reaktsioonijõudusid kontrollida. Ärge viige oma kätt kunagi pöörlevate tarvikute lähedusse. Tagasilöögi puhul võib tarvik liikuda üle Teie käe. Vältige oma kehaga piirkonda, kuhu seade tagasilöögi puhul liigub. Tagasilöök viib seadme lihvketta liikumissuunale vastupidises suunas. Eriti ettevaatlikult töötage nurkade, teravate servade jmt piirkondades. Hoidke ära tarvikute tagasipõrkumine toorikult ja kinnikiildumine. Pöörlev tarvik kaldub nurkades, teravates servades ja tagasipõrkumise korral kinni kiilduma.

See põhjustab kontrolli kaotuse seadme üle või tagasilöögi.

Ärge kasutage kett- ega hammastatud saeketast. Sellised tarvikud põhjustavad tihti tagasilöögi ja kontrolli kaotuse seadme üle.

Spetsiifilised ohutusnõuded lihvimisel ja lõikamisel

Täiendavad spetsiifilised ohutusnõuded lõikamiseks

Kasutage üksnes elektrilise tööriista jaoks ette nähtud lihvimistarvikut ja selle lihvimistarviku jaoks ette nähtud kettakaitset. Lihvimistarvikuid, mis ei ole elektrilise tööriista jaoks ette nähtud, ei kata kettakaitse piisavalt ning seetõttu on need ohtlikud. Nõgusa keskosaga lihvkettaid tuleb paigaldada nii, et nende pind ulatuks kettakaitse serva tasandist kõrgemale. Valesti paigaldatud lihvketas, mis ulatub kettakaitse servast kõrgemale, ei ole kettakaitsega piisaval määral kaetud. Kettakaitse peab olema elektrilise tööriista külge tugevasti kinnitatud ja maksimaalse turvalisuse tagamiseks õigesti reguleeritud nii, et see katab suurema osa lõikekettast. Kettakaitse aitab kasutajat kaitsta murenenud tükkide eest, lihvketta juhusliku kokkupuute eest ning sädemete eest, mis võivad süüdata kasutaja riideid. Lihvimistarvikuid tohib kasutada üksnes soovitatud kasutusotstarvetel. Näiteks: ärge kunagi kasutage lihvimiseks lõikeketta külgpinda. Lõikekettad on ette nähtud materjali lõikamiseks ketta servaga. Külgsuunas rakendatavate jõudude toimel võivad need kettad puruneda. Kasutage valitud lihvketta jaoks alati õige suuruse ja kujuga ning vigastamata seibi. Sobivad seibid kaitsevad lihvketast ja vähendavad lihvketta purunemise ohtu. Lõikeketaste seibid võivad lihvketaste seibist erineda. Ärge kasutage suuremate elektriliste tööriistade kulunud lihvkettaid. Suuremate elektriliste tööriistade lihvkettaid ei ole ette nähtud kasutamiseks väiksemate seadmete kõrgematel pööretel ja need võivad puruneda. Vältige lõikeketta kinnikiilumist või liiga suurt rakendatavat survet. Ärge tehke liiga sügavaid lõikeid. Lõikeketta ülekoormamine suurendab selle koormust ja kalduvust kinnikiilumisele ning sellega tagasilöögi või lihvketta purunemise ohtu. Vältige pöörleva lõikeketta ette ja taha jäävat piirkonda. Kui juhite lõikeketast tööriistas endast eemale, võib see tagasilöögi korral koos pöörleva kettaga otse Teie suunas põrgata. Kui lõikeketas kinni kiilub või kui Te töö katkestate, lülitage seade välja ja hoidke seda paigal, kuni ketas on täielikult seiskunud. Ärge kunagi püüdke pöörlevat lõikeketast lõikejoonest välja tõmmata, vastasel korral võib tekkida tagasilöök. Tehke kindlaks kinnikiilumise põhjus ja kõrvaldage see. Ärge lülitage seadet sisse enne, kui see on veel tööriistas. Laske lõikekettal kõigepealt saavutada maksimaalne pöörded, enne kui lõiget ettevaatlikult alustate.

Toestage plaadid või suured tööriistad, et vähendada kinnikiilunud lõikekettast tingitud tagasilöögi ohtu. Suured tööriistad võivad omaenda kaalu tõttu läbi painduda. Tööriist peab olema toestatud mõlemalt poolt, nii lõikejoone lähedalt kui ka servast. Olge eriti ettevaatlikud uputuslõike tegemisel seintesse või teistesse varjatud objektidesse. Uputatav lõikeketas võib gaasi- või veetorude, elektrijuhtmete või teiste objektide tabamisel põhjustada tagasilöögi.

Spetsiifilised ohutusnõuded liivapaberiga lihvimisel

Juhinduge tootja andmetest lihvpaberi suruse kohta. Üle lihvalla ulatuvad lihvpaberid võivad põhjustada vigastusi, samuti lihvpaberi kinnijäämist, rebendit või tagasilööki.

Spetsiifilised ohutusjuhised poleerimisel

Veenduge, et poleerkettal ei oleks lahtisi osi, eelkõige kinnitusnööre. Peitke või lühendage kinnitusnöörid. Lahtised kaasapöörlevad kinnitusnöörid võivad Teie sõrmed kaasa haarata või töörikusse kinni jääda.

Spetsiifilised ohutusjuhised traatharjade kasutamisel

Pidage silmas, et traatharjadest eraldub traaditükke ka tavapärasel kasutamisel. Ärge rakendage liiga tugevat survet. Eemalepaiskuvad traaditükid võivad läbi õhukeste riiete Teie kehasse tungida. Kettakaitse kasutamisel vältige kettakaitse ja traatharja kokkupuute võimalust. Taldrik- ja kaussharjade läbimõõt võib rakendatava surve ja tsentrifugaaljõudude toimel suureneda.

Täiendavad ohutusnõuded

Varjatult paiknevate elektrijuhtmete, gaasi- või veetorude avastamiseks kasutage sobivaid otsimisseadmeid või pöörduge kohaliku elektri-, gaasi- või veevarustusfirma poole. Kokkupuude elektrijuhtmetega võib põhjustada tulekahju ja elektrilöögi. Gaasitorustiku vigastamisel võib tekkida plahvatusoht. Veetorustiku vigastamine põhjustab materiaalset kahju ja võib tekkida elektrilöök. Vabastage lüliti (sisse/välja) ja viige see väljalülitatud asendisse, kui voolvarustus näiteks elektrikatkestuse või toitepistiku pistikupesast väljatõmbamise tõttu katkeb. See takistab seadme kontrollimatut taaskäivitumist. Ärge puudutage lihv- ja lõikekettaid enne, kui need on jahtunud. Kettad lähevad töötamisel väga kuumaks. Hoidke elektrilist tööriista töötades mõlema käega ja säilitage stabiilne asend. Elektriline tööriist püsib kahe käega hoides kindlamini käes.

Kinnitage töödeldav töörik. Kinnitusseadme või kruustangidega kinnitatud töörik püsib kindlamalt kui käega hoides. Ühendage elektriline tööriist nõuetekohaselt maandatud vooluvõrku. Pistikupesa ja pikendusjuhe peavad olema varustatud töökorras kaitsejuhiga.

Ohutusnõuded kõrgsagedustööriistade varustamisel energiaga

Rangelt tuleb järgida sagedusmuunduri andmete ohutus- ja töönõudeid! Lisateave on saadaval sagedusmuunduri toiteallika kohta. Sagedusmuunduril peab olema rikkevoolukaitse lüliti, kui kasutate seda keskkonnas, kus esitatakse isikukaitsele kõrgendatud nõudeid. Isikukaitsele esitatakse kõrgendatud nõudeid näiteks niisketes ruumides töötades või töötades ainetega, mis võivad tekitada elektrit juhtivat tolmu. Rikkevoolukaitse seadmete puudumine võib kaasa tuua elektrilöögi, tulekahju või raskeid vigastusi. Rikkevoolukaitse lülitid tohivad vooluvõrku paigaldada ainult asjaomase kvalifikatsiooniga töötajad. Vaid nii on võimalik tagada veatut tööd. Sagedusmuunduri väljundpinge ja sagedus peavad ühtima kõrgsagedustööriista andmesildil toodud andmetega. Elektrilisel tööriistal peab olema sobiv pistik. CEE-pistik peab sobima elektrilise tööriista jaoks vajaliku nimivoolu jaoks (vt. Tehnilised andmed). Pistiku paigaldamine ja toiteallikaga ühendamine on tööd, mida tohivad teha üksnes asjaomase kvalifikatsiooniga isikud, kes on läbinud kõrgsagedustööriistade käsitsemise alase koolituse. Kasutage üksnes originaalvaruosi! Iga kord enne kasutamist kontrollige elektrilist tööriista, juhet ja pistikut kahjustuste suhtes. Juhe ja pistik ei tohi olla parandatud, ohtude ärahoidmiseks tuleb need välja vahetada.

Seadme ja selle funktsioonide kirjeldus

Kõik ohutusnõuded ja juhised tuleb läbi lugeda. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.

Avage kokkuvolditud hekeleht, millel on toodud joonised seadme kohta, ja jätke see kasutusjuhendi lugemise ajaks lahti.

Nõuetekohane kasutamine

Kehtib järgmiste mudelite puhul:

-06023014, -060230540, -0602306434, -060232440, -060230540, -0602306434, -060232440

Elektriline tööriist on ette nähtud metall- ja lakitud pindade kuivlihvimiseks ja poleerimiseks.

Kehtib järgmiste mudelite puhul: -060230440.

-060232444, -060232464, -060232474, -060232434, -06023295, -06023315, -06023325

-06023345

Elektriline tööriist on ette nähtud metall- ja kivimaterjalide kuivlõikamiseks, lihvimiseks ja harjamiseks.

Lihvimistarvikutega lõikamiseks tuleb kasutada spetsiaalset lõikamiseks ettenähtud tugiketast.

Kivi lõikamisel tuleb tagada piisavalt tõhus tolmuimemine.

Kasutada tohib üksnes tarnekomplekti kuuluvaid ja selle elektrilise tööriista jaoks ette nähtud kettakaitsmeid ja kinnitusmutreid.

Seadme osad

Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid.

1 Lüliti (sisse/välja) 2 Lisakäepidemed 3 Spindel 4 Spindlikael 5 Spindlilukustusnupp 6 Kettakaitse 7 Kettakaitse lukustuskruvi 8 Kodeerimisnukk 9 Käekaitse 10 Alusseib koos O-rõngaga 11 Lihv-/lõikeketas 12 Kinnitusmutter 13 Otsvõti 14 Lehtvõti avaga 17 mm 15 Umar mutter 16 Lihvpaber 17 Kummist lihvtald 18 Elastne ketas 19 Traathari 20 Veojõuleevendi (CEE-pistik) 21 Pistiku sisu (CEE-pistik) 22 Kruvid (CEE-pistik) 23 Kruvid pistiku sisus 21 (CEE-pistik) 24 CEE-pistik 25 Plastkate (CEE-pistik) *Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meistri- ja lisatarvikute kataloogist.

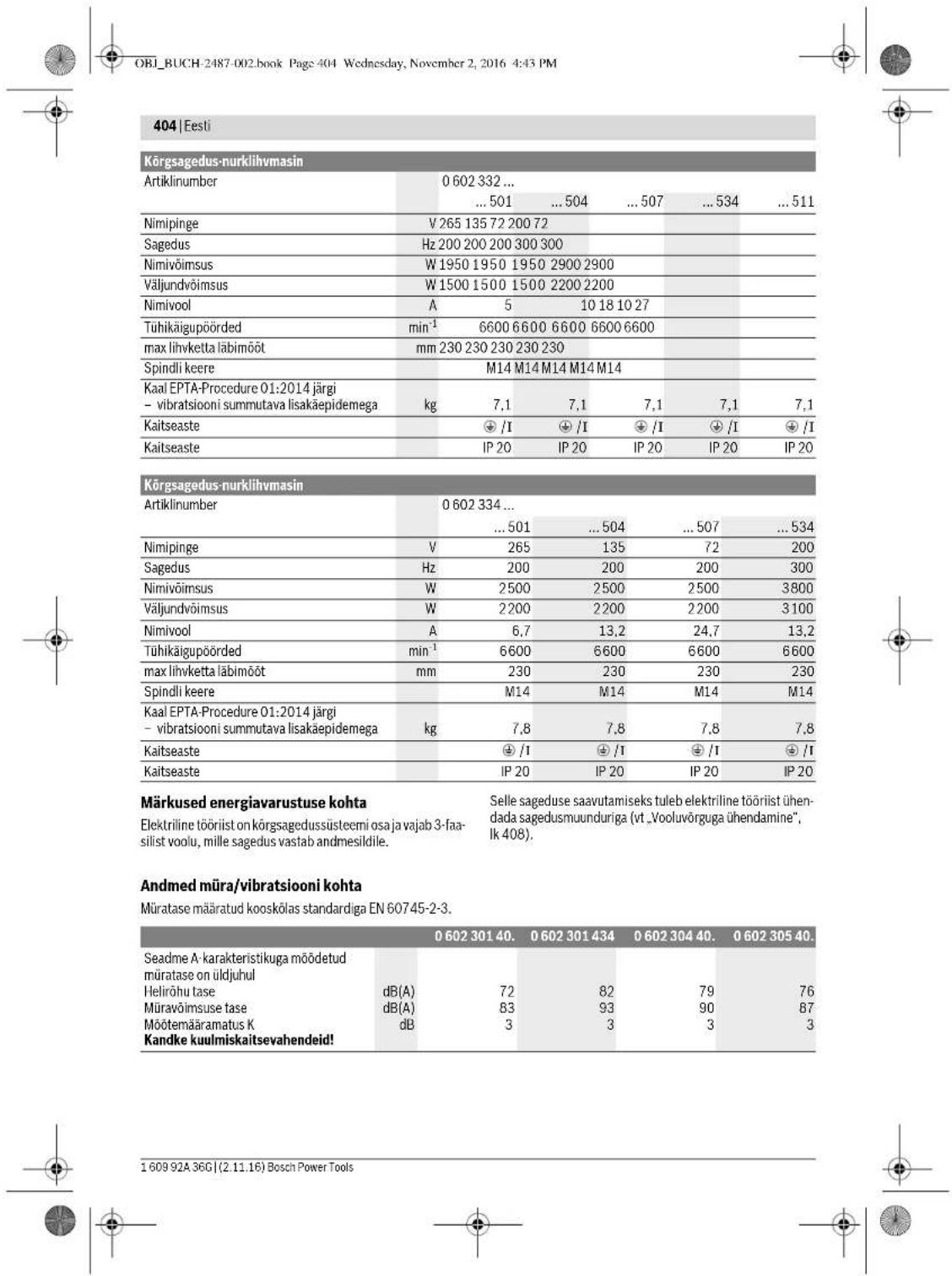

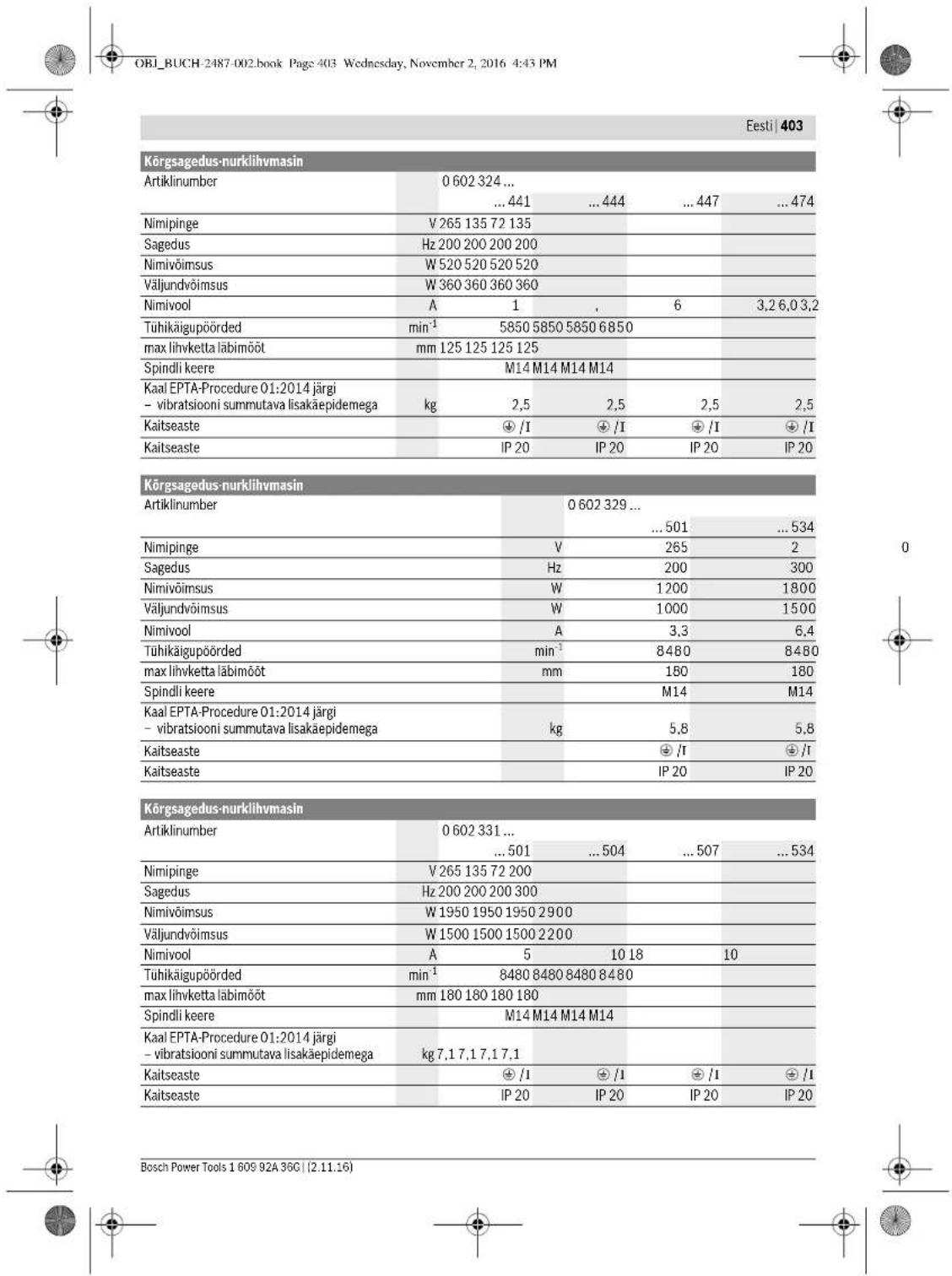

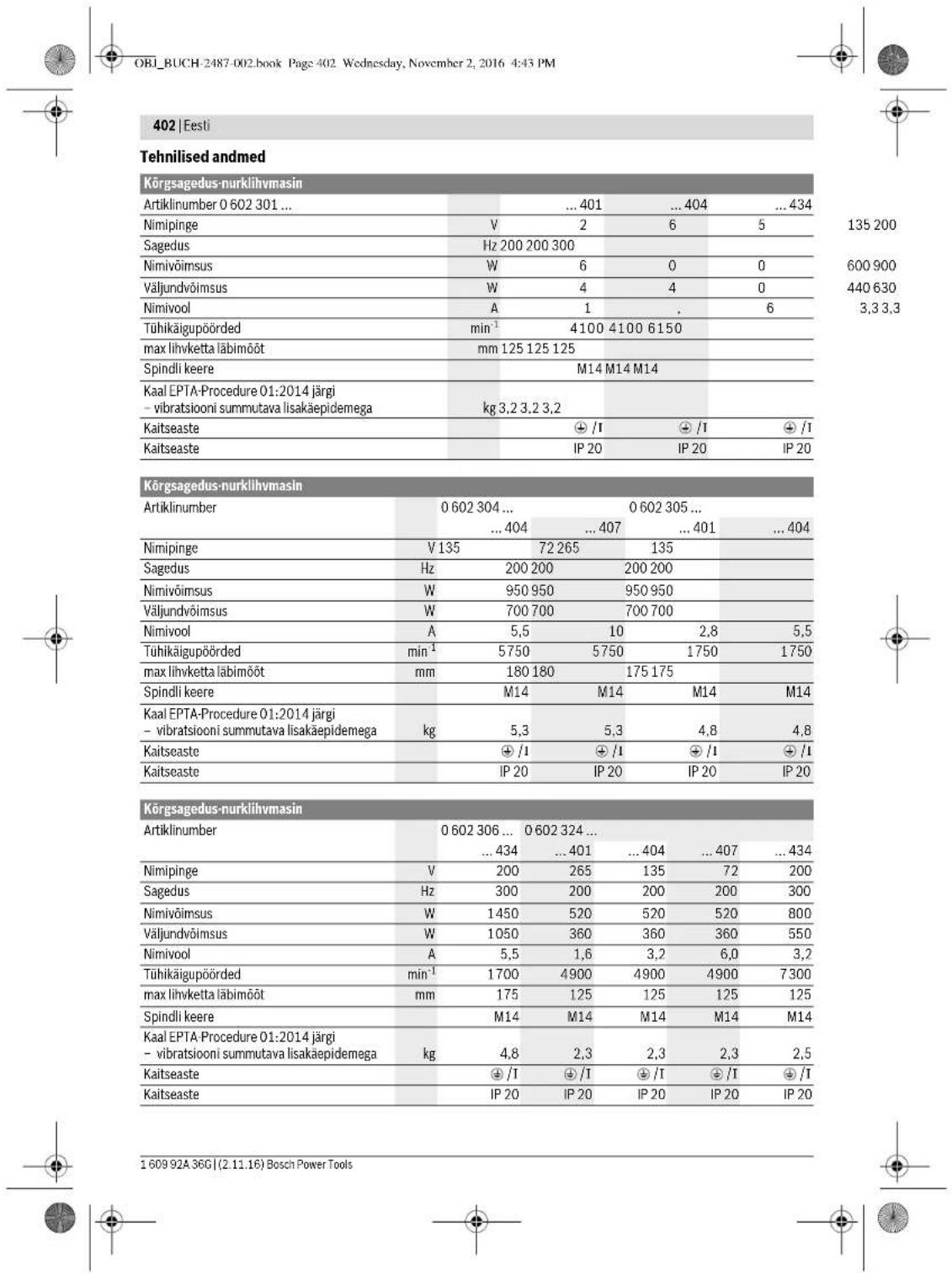

	0 602 306 434	0 602 324 40.	0 602 324 44.
			0 602 324 464
			0 602 324 474
			0 602 324 434
Seadme A-karakteristikuga mõödetud müratase onüldjuhul
Heliröhu tase	dB(A)	82	77
Mūravöimsuse tase	dB(A)	93	88
Mõötemääramatus K	dB	3	3
Kandke kuulmiskaitsevahendeid!
Vibratsoonitase \( a_{t} \)(kolme teije vektorsumma) ja mõötemääramatus K, kindlaks tehtud kooskõlas standardiga EN 60745-2-3.
Pinna lihvimisel:
\( a_{t} \)	\( m/s^{2} \)	-	-
K	\( m/s^{2} \)	-	-
Poleerimisel:
\( a_{t} \)	\( m/s^{2} \)	< 2,5	4
K	\( m/s^{2} \)	1,5	1,5
Lihvaberiga lihvimisel:
\( a_{t} \)	\( m/s^{2} \)	< 2,5	4
K	\( m/s^{2} \)	1,5	1,5

	0.602 329 50.		0.602 329 5340.602 329 511		0.602 331 5..
	Seadme A-karakteristikuga möödetud mūratase on üldjuhul
Heliróhu tase	dB(A)	85	87		86
Mūravölmuse tase	dB(A)	96	98		97
Möötemääramatus K	dB	3	3		3
Kandke kuulmiskaitsevahendeid!
Vibratsoonitase a, (kolme telje vektorsumma) ja möötemääramatus K, kindlaks tehtud kooskolas standardiga EN 60745-2-3.
Pinna lihvmisel:
a1	m/s2	7	7		7
K	m/s2	1,5	1,5		1,5
Poleerlmisel:
a1	m/s2	-	-		-
K	m/s2	-	-		-
Lihvpaberiga lihvmisel:
a1	m/s2	-	-		-
K	m/s2	-	-		-

Bosch Power Tools 1609 92A 36C (2.11.16)

		0 602 334 50.	0 602 334 534
Seadme A-karakteristikuga mõodetud müratase on üldjuhul
Heliròhu tase	dB(A)	86	86
Mūravöimsuse tase	dB(A)	97	97
Mõotemääramatus K	dB	3	3
Kandke kuulmiskaitsevahendeid!
Vibratsoonitase \( a_{\mathrm {n}} \)(kolme telje vektorsumma) ja mõotemäärama-tus K, kindlaks tehtud kooskõlas standardiga EN 60745-2-3.
Pinna lihvimisel:
\( a_{\mathrm {n}} \)	\( m/s^{2} \)	7	7
K	\( m/s^{2} \)	3	3
Poleerimisel:
\( a_{\mathrm {n}} \)	\( m/s^{2} \)	-	-
K	\( m/s^{2} \)	-	-
Lihvpaberiga lihvimisel:
\( a_{\mathrm {n}} \)	\( m/s^{2} \)	-	-
K	\( m/s^{2} \)	-	-

Käesolevas juhendis esitatud vibratsioonitase on mõõdetud standardi EN 60745 kohase mõõtemeetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks.

Toodud vibratsioonitase on tüüpiline elektrilise tööriista kasutamisel ettenähtud töödeks. Kui elektrilist tööriista kasutatakse muudeks töödeks, kui kasutatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase olla siiski teistsugune. Sellest tingituna võib vibratsioon olla tööperioodil tervikuna tunduvalt suurem.

Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööd rakendamata. Sellest tingituna võib vibratsioon olla tööperioodil tervikuna tunduvalt väiksem.

Rakendage tööriista kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökorraldus.

Vastavus normidele

C

Kinnitame allkirjastajana, et punktis 'Tehnilised andmed' kirjeldatud toode on vastavuses direktiivides 2011/65/EL, 2014/30/EL, 2006/42/EÜ ja viidatud direktiivide muudetud redaktsioonides sätestatud ajakohaste nõuetega ning järgmiste standarditega: EN 60745-1, EN 60745-2-3, EN 50581.

Tehniline toimik (2006/42/EÜ) saadaval Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY

Kaitseseadiste paigaldus

Üldised märkused

Enne seadme seadistamist, tarvikute vahetust ja seadme käestpanekut katkestage vooluvarustus. See ette

vaatusabinou hoiaabara tooriista soovimatu kaitumise.

Märkus: Juhul kui lihvketas töötamise ajal murdub või kui ketakaitse/elektrilise töörista kinnitusseadised saavad viga, tuleb elektriline töörist toimetada kohe parandustöökotta, mille aadress on toodud punktis „Klienditeenindus ja müügijärgne nõustamine".

Reguleerige kaitseseadised välja, et need ei oleks suunatud töörista kasutaja suunas.

Märkus: Kettakaitsmete kodeerimisnukid tagavad, et kinnitada võib ainult elektrilise töörista juurde kuuluvat kettakaitset.

Kettakaitse lihvimiseks (vt joonist A)

Kehtib järgmiste mudelite puhul: -060230440. -06023295.. -0602324434 -06023315.. -060232444. -06023325.. -0602324464 -06023345.. -0602324474 - Asetage kettakaitse 6 kodeerimisnukiga 8 kodeerimissoonde spindlikaelal 4 nii, et kettakaitse võru paikneks elektrilise töörista flantsil. Reguleerige kettakaitse tööoperatsiooni nõuete vastavasse asendisse. - Kettakaitse kindlaks kinnitamiseks pingutage lukustuskruvi 7 kinni vähemalt 10 Nm pöördemomendiga.

Kettakaitse lõikamiseks

Kehtib järgmiste mudelite puhul:

-060230440. -06023295.. -0602324434 -06023315.. -060232444. -06023325.. -0602324464 -06023345.. -0602324474

Seotud lihvimistarvikutega lõikamisel kasutage alati lõikamiseks ette nähtud kettakaitset. Kivi lõikamiseks kasutage alati lõikamiseks ette nähtud juhtkelguga kettakaitset (lisatarvik). Lõikamiseks ette nähtud kettakaitsed paigaldatakse analoogiliselt standardse kettakaitsmega (vt joonis A).

Vibratsiooni summutav

Lisakaepide (vt joonist B)

Vibratsiooni summutav li

Käekaitse (vt. joonist C)

Kehtib järgmiste mudelite puhul:

Kummist lihvialusel 17 või kausiharja/ketasharja/lamellketta kasutamisel paigaldage seadme külge alati kaitsekate 9. Kinnitage kaitsekate 9 lisakäepidemega 2.

Lihvimistarvikute paigaldus

Üldised märkused

Enne seadme seadistamist, tarvikute vahetust ja seadme käest panekut katkestage vooluvarustus. See ettevaatusabinõu hoiab ära seadme soovimatu käivitumise. Pidage kinni lihvimistarvikute mõõtmetest. Siseava läbimõõt peab spindliga sobima. Ärge kasutage adaptereid ega kahandusdetaile. Puhastage spindel 3 ja kõik külgemonteeritavad osad.

Pärast lihvimistarviku paigaldamist ja enne seadme sisselülitamist kontrollige, kas lihvimistarvik on korrektselt paigaldatud ja saab vabalt pöörelda. Veenduge, et lihvimistarvik ei puutu kokku kettakaitse ega teiste osadega.

Lihv- või lõikeketaste monteerimine (vt jooniseid D1-D2)

Kehtib järgmiste mudelite puhul:

Paigaldamine

• Veenduge, et paigaldatud on sobiv kettakaitse (vt „Kaitse-seadiste paigaldus", lk 406).
• Asetage alusseib 10 spindlile 3.

Alusseib 10 on tsentreerimisõõne ümber plastdetail (O-rõngas). Kui O-rõngas puudub või on kahjustada saanud, tuleb see enne alusseibi 10 paigaldamist tingimata välja vahetada.

• Asetage soovitud lihvimistarvik 11 (lihv- või lõikeketas) vastavalt pöörlemissuunale spindlile 3
• Asetage kinnitussummuti 12 spindli keermele nii, et kinnitussummuti kokkupuutesivend jääb üles.
• Keerake kinnitusmutter otsvõtmega 13 kinni, hoides spindlit samal ajal lehtvõtmega 14 spindli võtmepinnalt paigal.

Eemaldamine

Hoidke spindlit 3 võtmepinnalt lehtvõtmega 14 paigal. Keerake kinnitusmutter 12 otsvõtmega 13 spindlilt maha, hoides samal ajal spindlit lehtvõtmega 14 spindli võtmepinnalt paigal. Seejärel tõmmake lihvimistarvik ja alusseib spindlilt maha.

Elektrilised tööriistad, millel on spindlilukustusnupp 5

Kehtib järgmiste mudelite puhul: -060232440, -0602324434, -060232444. Elektrilistel tööriistadel, millel on spindlilukustusnupp 5, ei ole lihvimistarviku paigaldamisel vaja lehtvõtmega teiselt poolt hoida (vt jooniseid E1-E2). Spindlilukustusnuppu vajutage ainult siis, kui spindel seisab. Vastasel korral võib seade kahjustuda. - Enne lihvimistarviku paigaldamist vajutage spindlilukustusnupule 5, et lihvmisspindlit 3 lukustada, ja hoidke nuppu all. - Paigaldage soovitud lihvimistarvik (vt. Lihv- või lõikeketaste monteerimine, lk 407). - Vabastage spindlilukustusnupp 5, et spindlit lukustusest lahti teha.

Kummist lihvtalla paigaldamine (vt joonist F)

Kehtib järgmiste mudelite puhul:

-06023014, -060232440, -060230540, -0602306434

Paigaldamine

Veenduge, et paigaldatud on kaitsekate ja lisakäepide (vt. "Kaitseadiste paigaldus", lk 406). - Asetage kummist lihvtald 17 spindlile 3. - Asetage lihvpaber 16 kummist lihvtallale. - Asetage ümarmutter 15 spindli keermele. - Keerake ümarmutter otsvõtmega 13 kinni, hoides spindlit samal ajal lehtvõtmega 14 spindli võtmepinnalt paigal.

Veenduge, et ümarmutter 15 on kummist lihvtalla süvendisse täielikult sisse keeratud, et see lihvimisel ette ei jääks ja et lihvpaber kindlalt kinnituks.

• Hoidke spindlit 3 võtmepinnalt lehtvõtmega 14 paigal.
• Keerake ümarmutter 15 otsvõtmega 13 spindlilt maha, hoides samal ajal spindlit lehtvõtmega 14 spindli võtmepinnalt paigal. Tõmmake lihvpaber ja kummist lihvtald spindlilt maha.

Pehme ketta paigaldamine (vt joonist G)

Kehtib järgmiste mudelite puhul:

- 06023014, - 060232440, - 060230540.

- 0602306434

Paigaldamine

Veenduge, et pehme ketta keere sobib spindli keermega (M14).

Veenduge, et paigaldatud on kaitsevahendid ja lisakäepide (vt "Kaitsevahendite paigaldus", lk 406). Keerake pehme ketas 18 spindlile 3 nii palju, et see on tugevasti spindli võtmepinna vastas, samal ajal hoidke lehtvõtmega 14 spindlit 3 võtmepinnast kinni.

Eemaldamine

Tugevasti kinni olev pehme ketas 18 keerake lehtvõtmega spindli küljest lahti, samal ajal hoidke lehtvõtmega 14 spindlit 3 võtmepinnast kinni.

Terasharjade paigaldamine (vt joonist H)

Kehtib järgmiste mudelite puhul:

- 060230440, - 06023315, - 060232444, - 060232464, - 06023325, - 060232474, - 060232434, - 06023345, - 06023295.

Paigaldamine

Veenduge, et terasharja keere sobib spindli keermega (M14).

Veenduge, et paigaldatud on kaitsevahendid ja lisakäepide (vt "Kaitsevahendite paigaldus", lk 406). Keerake terashari 19 (kauss- või ketashari) spindlile 3 nii palju, et see on tugevasti spindli võtmepinna vastas, samal ajal hoidke lehtvõtmega 14 spindlit võtmepinnast kinni.

Eemaldamine

Tugevasti kinni oleva ketashari 19 keerake lehtvõtmega spindli kujust lahti, samal ajal hoidke lehtvõtmega 14 spindlit 3 võtmepinnast kinni.

Tolmu/saepuru eemaldamine

Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sissehingamine võib põhjustada seadme kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi.

Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekitava toimega, eriti kombinatsioonis puidutöötlemisel kasutatavate lisaainetega (kromaadid, puidukaitsevahendid). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad.

• Kasutage konkreetse materjali eemaldamiseks sobivat tolmuimejat.
• Tagage töökohas hea ventilatsioon.
• Soovitav on kasutada hingamisteede kaitsemaski filtriga P2.

Pidage kinni töödeldavate materjalide suhtes Teile kehtivatest eeskirjadest. Vältige tolmu kogunemist töökohas. Tolm võib kergesti süttida.

Vooluvõrguga ühendamine

Elektriliste tööriistade toitmiseks on vaja sagedusmuundurit, mis tekitab 3-faasilist voolu, mille sagedus vastab andmesildil märgitud sagedusele.

Sagedusmuundureid leidub erinevas suuruses, erinevate sageduste, sekundaarpingete ja nimivõimsustega. Sagedusmuunduri valik sõltub külgeühendatavatest elektrilistest tööriistadest. Sagedusmuunduri valikul annab Teile nõu Boschi müügiesindaja.

Koos elektrilise tööriistaga saate nelja meetri pikkuse erikaabli ilma pistikuta. Töölerakendamiseks peab erikaabel olema varustatud näiteks neljapooluselise CEE-pistikuga (roheline).

Kaitseks ülekoormuse eest võib elektrilise tööriista varustada ka standardse mootorikaitseülitiga. Mootorikaitseüliti reguleerimissulatus peab hõlmama elektrilise tööriista nimivoolu (vt. Tehnilised andmed). Mootorikaitseüliti peab reageerima vähem kui ühe sekundi jooksul.

Selleks järgige mootorikaitseüliti kasutusjuhendis sisalduvaid ohutusnõudeid ja paigaldusjuhiseid:

CEE-pistiku paigaldamine (vt jooniseid I1-I2)

• Keerake lahti kaks kruvi 22 ja tõmmake pistiku sisu 21 CEE-pistiku 24 korpusest välja.
• Lõigake plastkate 25 vastavalt elektritööriista erikaabli läbimõõdule parajaks ja lükake CEE-pistiku korpusesse koos erikaabliga. Viige neli sooni läbi veojõuvabastaja 20.
• Keerake lahti neli väikest kruvi 23 pistiku sisus 21 ja ühendage

pruuni soone L1 otsahülss kontaktipessa L1,

sinise soone L2 otsahülss kontaktipessa L2,

musta soone L3 otsahülss kontaktipessa L3

ja rohelise-kollase soone otsahülss kontaktipessa. - Keerake kõik väiksed kruvid 23 pistiku sisus 21 uuesti kinni, et nelja soont fikseerida. - Seejärel kruvige veojõuvabastaja 20 kogu kaabli ümber kaablimantlile kinni nii, et soonte otsahülssid ei oleks pingutatud. Viige pistiku sisu 21 uuesti CEE-pistiku 24 korpusesse ja keerake kaks kruvi 22 uuesti kinni. - Seejärel kontrollige, kas kaitsejuht korrektselt töötab. - Ühendage elektrilise tööriista CEE-pistik 24 sagedusmuunduri ühenduspeaga.

Nüüd saate sagedusmuunduri ühendada energiavarustusega. Juhised sagedusmuunduri ühendamiseks energiavarustusega leiate sagedusmuunduri kasutusjuhendist.

Seejärel kontrollige pöörlemissuunda!

Pöörlemissuuna kontrollimine

Spindli pöörlemissuund peab kattuma elektrilisel tööriistal kujutatud noole suunaga. Kui spindel pöörleb esmakordsel töölerakendamisel (vt „Elektrilise tööriista sisse-/väljalülitamine", lk 409) vales suunas, peate elektrilise tööriista kohe uuesti välja lülitama ja energiavarustusest lahku ühendama. - Keerake uuesti lahti kruvi 22 ja tõmmake pistiku sisu 21 CEE-pistiku 24 korpusest välja. - Vabastage pruuni ja sinise soone otsahülssid kontaktpesadest. - Seejärel ühendage musta soone L3 otsahülss kontaktpessa L1 ja pruuni soone L1 otsahülss kontaktpessa L3. - Keerake kõik väiksed kruvid 23 pistiku sisus 21 uuesti kinni, et sooned fikseerida. Viige pistiku sisu 21 uuesti CEE-pistiku 24 korpusesse ja keerake kaks kruvi 22 uuesti kinni. Seejärel kontrollige, kas kaitsejuht korrektselt töötab. - Ühendage elektriline tööriist uuesti energiavarustusega.

Kasutus

Seadme kasutuselevõtt

Toitepinge ja sagedus peavad kattuma elektrilise tööriista andmesildil näidatud andmetega. - Enne töölerakendamist kontrollige lihvimistarvikud üle. Lihvimistarvik peab olema nõuetekohaselt paigaldatud ja vabalt pöörlema. Prooviks laske seadmel mootorita tühikäigul vähemalt üks minut. Ärge kasutage vigastatud, ebatäpseid ega vibreerivaid tarvikuid. Vigastatud tarvikud võivad murduda ja põhjustada vigastusi. Viige lüliti (sisse/välja) 1 väljalülitatud asendisse, kui elektriline tööriist töötamise ootamatult lõpetab, kuigi lüliti (sisse/välja) on sisselülitatud asendis. Sellega hoiate ära kontrollimatu taaskäivitumise. Enne kui elektrilise tööriista uuesti käivitate, kontrollige energiavarustust (vt „Vooluvõrguga ühendamine", lk 408). Enne sagedusmuunduri ühendamist vooluvõrguga ühendage alati kõigepealt elektriline tööriist sagedusmuunduriga. Energia säästmiseks lülitage elektriline tööriist sisse vaid siis, kui seda kasutate.

Sagedusmuunduri sisse/väljalülitamine

Enne kui seadet elektrivõrku ühendate, peate kõigepealt rakendama sagedusmuundurile toite.

Seejuures järgige sagedusmuunduri kasutusjuhendit.

Elektrilise tööriista sisse-/väljalülitamine liuglülitiga (vt joonist J1)

Kehtib järgmiste mudelite puhul:

-06023244.

Seadme sisselülitamiseks lükake lüliti (sisse/välja) 1 ette. - Lukustamaks lülitit (sisse/välja) 1, vajutage lüliti (sisse/välja) 1 esiosa alla, kuni lüliti fikseerub.

• Elektrilise tööriista väljalülitamiseks vabastage lüliti (sisse/välja) 1.

Kehtib järgmiste mudelite puhul:

-06023014.. -06023295.. -060230440. -06023315.. -060230540. -06023325.. -0602306434 -06023345.

• Seadme sisselülitamiseks lükake lüliti (sisse/välja) 1 ette ja suruge see seejärel sisse.
• Et lukustada sissevajutatud lüliti (sisse/välja) 1, lükake lülitit (sisse/välja) 1 edasi.
• Seadme väljalülitamiseks vabastage lüliti (sisse/välja) 1 või juhul, kui see on lukustatud, vajutage korraks lülitile (sisse/välja) 1 ja vabastage see seejärel.

Tööjuhised

Enne seadme seadistamist, tarvikute vahetust ja seadme hoiulepanekut katkestage vooluvarustus. See ettevaatusabinõu hoiab ära tööriista soovimatu käivitumise. Ettevaatust soonte lõikamisel kandvatesse seintesse, vt punkti... Staatikalaud juhend: Kui tööriist omaette ei taga kindlat paigalpüsimist, kasutage tööriista kinnitamiseks kinnitusvahendeid. ▷ Ärge rakendage seadmele nii suurt koormust, et see seiskub. ▷ Tarvikute hajutamiseks laske seadmel pärast koormuse all töötamist töötada veel mõned minutid tühikäigul.

Lihvimine lamell-lihvkettaga

Lamell-lihvkettaga (lisatarvik) saab töödelda ka kumeraid pindu ja profiile.

Lamell-lihvketastel on tunduvalt pikem kasutusiga, väiksem müratase ja madalam lihvimistemperatuur kui tavalistel lihvketastel.

Metalli lõikamine (vt joonist K)

Lõikamisel kasutage alati lõikamiseks ettenähtud kettakaitset.

Lõikamisel töötage mõõduka, töödeldava materjaliga sobiva ettenihkega. Ärge rakendage lõikekettale survet, ärge kallutage ega võngutage seda.

Ärge avaldage poorlevale lõikekettale külgsurvet.

Etteniheke suund peab olema alati poorlemissuunale vastupidine. Vastasel korral tekib oht, et seade hüppab iseenesest lõikejoonest välja.

Profiilide ja nelikanttorude lõikamist on kõige lihtsam alustada väiksema lõikekohaga.

Kivi lõikamine

Kivi lõikamisel tagage piisav tolmueemaldus. Kandke tolmukaitsemaski. Seadet tohib kasutada üksnes kuivlõikamiseks/kuivlihvimiseks.

Kivi lõikamiseks on soovitav kasutada teemantlõikeketast. Kaldvajumise vältimiseks kasutage lõikamiseks ettenähtud tolmueemalduskate koos juhtkeguga.

Kasutage seadet ainult koos tolmueemaldusseadisega ja kandke lisaks tolmukaitsemaski.

Tolmuimeja peab olema ette nähtud kivitolmu imemiseks. Bosch pakub sobivaid tolmuimejaid.

Lülitage seade sisse ja asetage juhtraami esiosaga vastu toorikut. Juhtige seadet mõõduka, töödeldava materjaliga sobiva ettenihkega.

Eriti kõvade materjalide, näiteks suure ränisisaldusega betooni lõikamisel võib esineda teemantlõikeketta ülekuumenemist, mis võib põhjustada kahjustusi. Sellele annab märku koos kettaga pöörlevad sädemed. Sellisel juhul katkestage lõikamine ja jahutage ketast veidi aja jooksul tühikäigupööretel.

Märgatavalt vähenenud lõikejõudlus ja nn. sademete voog ketta ümber annavad märku sellest, et teemantketas on muutunud nüriks. Tehes mõne lühikese lõike abrasiivses materjalis (nt silikaattellises), saate ketta jälle teravaks.

Ärge kunagi kasutage lõikekettaid lihvimiseks. 30° kuni 40° nurga all saavutate lihvimisel parima tulemuse. Juhtige seadet mõõduka survega edasi-tagasi. Nii ei muutu toorik liiga kuumaks, ei muuda värvi ega teki lõikejälgi.

Liivapaberiga lihvimine kummist lihvtalda kasutades

Sobiva lihvpaberi valik sõltub töödeldavast materjalist. Boschi valikus on mitmesugused kummist lihvtallaga sobivad lihvpaberid. Küsige nõu edasimüüjalt.

Pehme kettaga poleerimine

Poleerimisel kantakse töödeldavale materjalile või pehmele kettale lihvimisaine, mis viiakse pöörlemise kaudu pinnale.

Kui töötate mitmes poleerimisetapis, mille puhul läheb poleerimisvahendi karedus järjest väiksemaks, tuleb igaks kareduseks kasutada eraldi ketast.

Iga poleerimiskorra järel puhastage töödeldava materjali pind hoolikalt.

Hooldus ja teenindus

Hooldus ja puhastus

Enne seadme seadistamist, tarvikute vahetust ja seadme käestpanekut katkestage vooluvarustus. See ettevaatusabinõu hoiab ära tööriista soovimatu käivitumise. Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad.

Äärmuslike töötingimuste korral kasutage võimaluse korral tolmuimejat. Puhastage sageli ventilatsiooniavasid ja kasutage rikkevoolukaitselülitit. Äärmuslike töötingimuste korral võib seadmesse koguneda elektrit juhtivat tolmu. Seadme kaitseisolatsioon võib halveneda. Mõõtke regulaarselt spindli tühikäigupöördeid. Kui mõõdetud tulemus on nimetatud tühikäigupööretest (vt. "Tehnilised andmed") rohkem kui 10% suurem või väiksem, tuleks elektriline tööriist Boschi hoolduskeskuses üle kontrollida lasta. Liiga suurtel tühikäigupööretel võib tarvik puruneda, liiga väikestel tühikäigupööretel väheneb tööjõudlus. Kasutage üksnes originaaljuhet! Iga kord enne kasutamist kontrollige elektrilist tööriista, juhet ja pistikut kahjustuste suhtes. Juhe ja pistik ei tohi olla parandatud, ohtude ärahoidmiseks tuleb need vajadusel vahetada. Hooldus- ja parandustööd laske teha ainult kvalifitseeritud isikutel. Nii tagate seadme püsivalt ohutu töö.

Puhastage vooluvõrgust lahti ühendatud elektrilise tööriista ühenduspesad, korpus ja pistik kuiva ebemevaba lapiga ning eemaldage tolm ja mustus.

Pärast esimese 150 töötunni möödumist puhastage reduktorit mahatöölimise lahustiga. Järgige lähesti tootja kasutus- ja utiliseerimisjuhiseid. Seejärel määrige reduktorit Boschi spetsiaalse reduktorimäärdega. Korrake puhastamist 300 töötunni intervalliga.

Boschi volitatud parandustöökojas tehakse need tööd kiiresti ja usaldusväärselt.

Tööohutuse tagamiseks tuleb toitejuhe lasta vajaduse korral vahetada Boschi elektriliste tööriistade volitatud parandustöökojas.

Hoidke ja käsitsege lisatarvikut hoolikalt.

Lisatarvikud

Täieliku teabe lisatarvikute kohta saate Internetist aadressidel www.bosch-pt.com ja www.boschproductiontools.com või oma edasimüüja käest.

Klienditeenindus ja müügijärgne nõustamine

Klienditeeninduses vastatakse toote paranduse ja hoolduse ning varuosade kohta esitatud küsimustele. Joonised ja teabe varuosade kohta leiate ka veebisaidilt:

www.bosch-pt.com

Boschi nõustajad osutavad Teile toodete ja tarvikute küsimustes meeleldi abi.

-060232444. -06023295.. -06023315.. -06023325.. -06023345..
