Merk	Bosch
Model	HWS 77180 Professional
Producttype	Haakse slijper
Voeding	Driefasig hoogfrequent (200-300 Hz, 200-265 V afhankelijk van model)
Onbelast toerental	Tot 9500 toeren/min afhankelijk van model
Opgenomen vermogen	Tot 900 W afhankelijk van model
Max. slijpschijf diameter	180 mm
Spindel schroefdraad	M14
Gewicht	Ongeveer 2,5 kg (afhankelijk van model)
Hoofdfuncties	Slijpen, doorslijpen, schuren, borstelen, polijsten
Veiligheidsvoorzieningen	Verstelbare beschermkap, handbescherming, extra antivibratie handgreep
Geluidsdrukniveau	72-87 dB(A) afhankelijk van model
Trillingsniveau (slijpen)	5,35-7 m/s² afhankelijk van model
Onderhoud en reiniging	Ventilatieopeningen regelmatig reinigen, een stofzuiger gebruiken, onbelast toerental controleren
Reserveonderdelen	Uitsluitend originele Bosch onderdelen gebruiken
Repareerbaarheid	Reparatie alleen door gekwalificeerd personeel
Algemene informatie	Gebruiksaanwijzing beschikbaar in meerdere talen

Veelgestelde vragen - HWS 77180 Professional BOSCH

Welke soorten werkzaamheden kunnen worden uitgevoerd met de haakse slijper Bosch HWS 77180 Professional?

Deze haakse slijper is ontworpen voor het slijpen, doorslijpen, schuren, borstelen en polijsten van metaal en steen (zonder water).

Hoe monteer ik de beschermkap correct?

Plaats de beschermkap met de codeernok in de groef van de spindelhals en richt deze vervolgens op het werk. Vergrendel de borgschroef met een minimaal aanhaalmoment van 10 Nm.

Welke elektrische voeding is nodig voor dit gereedschap?

Het gereedschap werkt op driefasig hoogfrequent (200-300 Hz, 200-265 V) en vereist een geschikte frequentieomvormer.

Hoe controleer ik de draairichting voor het eerste gebruik?

Schakel het gereedschap na aansluiting kort in. De draairichting moet overeenkomen met de pijl op het apparaat. Zo niet, wissel dan de geleiders L1 en L3 in de CEE-stekker om.

Welke persoonlijke beschermingsmiddelen moet ik dragen?

Draag altijd een veiligheidsbril, een stofmasker (klasse P2), gehoorbescherming en geschikte handschoenen.

Hoe onderhoud ik de slijper om de levensduur te verlengen?

Reinig regelmatig de ventilatieopeningen met perslucht. Controleer periodiek het onbelast toerental (max. 10% afwijking t.o.v. specificaties). Gebruik een geschikte stofzuiger.

Kan ik slijpschijven van andere merken gebruiken?

Gebruik uitsluitend slijpschijven die voldoen aan de Bosch-specificaties (diameter, boring, snelheid). Gebruik geen adapters of verloopstukken.

Wat te doen bij blokkering of vastlopen van de slijpschijf?

Schakel het gereedschap onmiddellijk uit en wacht tot de slijpschijf volledig stopt. Probeer de draaiende schijf niet te verwijderen. Onderzoek de oorzaak en verhelp deze.

Hoe vervang ik een doorslijpschijf?

Haal de stekker uit het stopcontact. Gebruik de steek- of vorksleutel om de spindel te blokkeren. Draai de borgmoer los, vervang de schijf en draai stevig vast. Controleer de goede werking voor gebruik.

Waar vind ik reserveonderdelen en after-sales service?

Neem contact op met een gespecialiseerde Bosch-dealer of een erkend servicecentrum. Gebruik uitsluitend originele onderdelen om de veiligheid te garanderen.

GEBRUIKSAANWIJZING HWS 77180 Professional BOSCH

Veiligheidsvoorschriften

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

WAARSCHUWING Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Veiligheid van de werkplek

Houd uw werkplek schoon en goed verlicht. Een rommelige of onverlichte werkplek kan tot ongelukken leiden. Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

Houd uw werkkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkkomgeving kan tot ongelukken leiden. Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapter-stekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapsdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

Veiligheid van personen

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden. Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen. Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongelukken leiden. Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. Voorkom een ongewone lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden. Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen

uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen.

Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

Service

Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Veiligheidsvoorschriften voor haakse slijpmachines

Algemene veiligheidsvoorschriften voor schuurwerkzaamheden met schuurpapier en polijstwerkzaamheden. Geldig voor de volgende types:

- 06023014, - 060230540, - 0602306434, - 060232440.

Dit elektrische gereedschap moet worden gebruikt als schuurmachine (met schuurpapier) en polijstmachine. Neem alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en gegevens die u bij het gereedschap ontvangt in acht. Als u de volgende aanwijzingen niet in acht neemt, kunnen een elektrische schok, brand en/of ernstig letsel het gevolg zijn. Dit elektrische gereedschap is niet geschikt voor slijp- en doorslijpwerkzaamheden en werkzaamheden met draadborstels. Toepassingen waarvoor het elektrische gereedschap niet is voorzien, kunnen gevaren en verwondingen veroorzaken.

Algemene veiligheidsvoorschriften voor slijp- en doorslijpwerkzaamheden en werkzaamheden met draadborstels

Geldig voor de volgende types:

-060230440 -060232444,..464,..474,..434 -06023295.. -06023315.. -06023325.. -06023345.

Dit elektrische gereedschap is bestemd voor gebruik als slijpmachine, draadborstel en doorslijpmachine. Neem alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en gegevens die u bij het gereedschap ontvangt in acht. Als u de volgende aanwijzingen niet in acht neemt, kunnen een elektrische schok, brand en/of ernstig letsel het gevolg zijn. - Dit elektrische gereedschap is niet geschikt voor schuurwerkzaamheden met schuurpapier en polijstwerkzaamheden. Toepassingen waarvoor het elektrische gereedschap niet is voorzien, kunnen gevaren en verwondingen veroorzaken.

Algemene waarschuwingen voor slijpen, schuren, borstelen, polijsten en doorslijpen Geldig voor alle types

• Gebruik uitsluitend toebehoren dat door de fabrikant speciaal voor dit elektrische gereedschap is voorzien en geadviseerd. Het feit dat u het toebehoren aan het elektrische gereedschap kunt bevestigen, waarborgt nog geen veilig gebruik.
• Het toegestane toerental van het inzetgereedschap moet minstens even hoog zijn als het maximale toerental dat op het elektrische gereedschap vermeld staat. Toebehoren dat sneller draait dan toegestaan, kan breken en wegvliegen.

De buitendiameter en de dikte van het inzetgereedschap moeten overeenkomen met de maatgegevens van het elektrische gereedschap. Inzetgereedschappen met onjuiste afmetingen kunnen niet voldoende afgeschermd of gecontroleerd worden. Inzetgereedschappen met schroefdraadinzetstuk moeten nauwkeurig op de schroefdraad van de uitgaande as passen. De kstdiameter van met een flens gemonteerde inzetgereedschappen moet passen bij de opnamediameter van de flens. Inzetgereedschappen die niet nauwkeurig op het elektrische gereedschap bevestigd worden, draaien onregelmatig, trillen sterk en kunnen tot verlies van de controle leiden. - Gebruik geen beschadigde inzetgereedschappen. Controleer voor het gebruik altijd inzetgereedschappen zoals slijpschijven op afsplinteringen en scheuren, steunschijven op scheuren en sterke slijtage en draadborstels op losse of gebroken draden. Als het elektrische gereedschap of het inzetgereedschap valt, dient u te controleren of het beschadigd is, of gebruik een onbeschadigd inzetgereedschap. Als u het inzetgereedschap hebt gecontroleerd en ingezet, laat u het elektrische gereedschap een minuut lang met het maximale toerental lopen. Daarbij dient u en dienen andere personen uit de buurt van het ronddraaiende inzetgereedschap te blijven. Beschadigde inzetgereedschappen breken meestal gedurende deze testtijd. Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoorbescherming, werkhandschoenen of een speciaal schort dat kleine slijp- en materiaaldeeltjes tegenhoudt. Uw ogen moeten worden beschermd tegen wegvliegende deeltjes die bij verschillende toepassingen ontstaan. Een stof- of ademhalingsbeschermingsmasker moet het bij de toepassing ontstane stof filteren. Als u lang wordt blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd. Let erop dat andere personen zich op een veilige afstand bevinden van de plaats waar u werkt. Iedereen die de werkomgeving betreedt, moet persoonlijke beschermende uitrusting dragen. Brokstukken van het werkstuk of gebroken inzetgereedschappen kunnen wegvliegen en verwondingen veroorzaken, ook buiten de directe werkomgeving. Houd het gereedschap alleen aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden. Houd de stroomkabel uit de buurt van draaiende inzetgereedschappen. Als u de controle over het elektrische gereedschap verliest, kan de stroomkabel worden doorgesneden of meegetrokken en uw hand of arm kan in het ronddraaiende inzetgereedschap terechtkomen.

102|Nederlands

Leg het elektrische gereedschap nooit neer voordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiende inzetgereedschap kan in contact komen met het oppervlak, waardoor u de controle over het elektrische gereedschap kunt verliezen. Laat het elektrische gereedschap niet lopen terwijl u het draagt. Uw kleding kan door toevallig contact met het draaiende inzetgereedschap worden meegenomen en het inzetgereedschap kan zich in uw lichaam boren. Reinig regelmatig de ventilatieopeningen van het elektrische gereedschap. De motorventilator trekt stof in het huis en een sterke ophoping van metaalstof kan elektrische gevaren veroorzaken. - Gebruik het elektrische gereedschap niet in de buurt van brandbare materialen. Vonken kunnen deze materialen ontsteken. Gebruik geen inzetgereedschappen waarvoor vloeibare koelmiddelen vereist zijn. Het gebruik van water of andere vloeibare koelmiddelen kan tot een elektrische schok leiden.

Terugslag en bijbehorende waarschuwingen

Terugslag is de plotselinge reactie als gevolg van een vast hakkend of geblokkeerd draaiend inzetgereedschap, zoals een slijpschijf, steunschijf, draadborstel, enz. Vast haken of blokkeren leidt tot abrupte stilstand van het ronddraaiende inzetgereedschap. Daardoor wordt een ongecontroleerd elektrisch gereedschap tegen de draairichting van het inzetgereedschap versneld op de plaats van de blokkering.

Als bijvoorbeeld een slijpschijf in het werkstuk vasthaakt of blokkeert, kan de rand van de slijpschijf die in het werkstuk invalt, zich vastgrijpen. Daardoor kan de slijpschijf uitbreken of een terugslag veroorzaken. De slijpschijf beweegt zich vervolgens naar de bediener toe of van de bediener weg, afhankelijk van de draairichting van de schijf op de plaats van de blokkering. Hierbij kunnen slijpschijven ook breken.

Een terugslag is het gevolg van het verkeerde gebruik of onjuiste gebruiksomstandigheden van het elektrische gereedschap. Terugslag kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreven.

Houd het elektrische gereedschap goed vast en breng uw lichaam en uw armen in een positie waarin u de terugslagkrachten kunt opvangen. Gebruik altijd de extra handgreep, indien aanwezig, om de grootst mogelijke controle te hebben over terugslagkrachten of reactiemomenten bij het op toeren komen. De bediener kan door geschikte voorzorgsmaatregelen de terugslag en reactiekrachten beheersen. Breng uw hand nooit in de buurt van draaiende inzetgereedschappen. Het inzetgereedschap kan bij de terugslag over uw hand bewegen. Mijd met uw lichaam het gebied waarnaar het elektrische gereedschap bij een terugslag wordt bewogen. De terugslag drijft het elektrische gereedschap in de richting

die tegengesteld is aan de beweging van de slijpschijf op de plaats van de blokkering.

Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen, enz. Voorkom dat inzetgereedschappen van het werkstuk terugspringen en vastklemmen. Het ronddraaiende inzetgereedschap neigt er bij hoeken, scherpe randen of wanneer het terugspringt toe om zich vast te klemmen. Dit veroorzaakt een controleverlies of terugslag. Gebruik geen kettingblad of getand zaagblad. Zulke inzetgereedschappen veroorzaken vaak een terugslag of het verlies van de controle over het elektrische gereedschap.

Bijzondere waarschuwingen voor slijp- en doorslijpwerkzaamheden

• Gebruik uitsluitend het voor het elektrische gereedschap toegestane slijptoebehoren en de voor dit slijptoebehoren voorziene beschermkap. Slijptoebehoren dat niet voor het elektrische gereedschap is voorzien, kan niet voldoende worden afgeschermd en is niet veilig. Gebogen slijpschijven moeten zodanig gemonteerd worden dat hun slijpoppervlak niet boven de rand van de beschermkap uitsteekt. Een onjuist gemonteerde slijpschijf die over de rand van de slijpschijf uitsteekt, kan onvoldoende afgeschermd worden. De beschermkap moet stevig op het elektrische gereedschap aangebracht en voor een maximum aan veiligheid zodanig zijn ingesteld dat het kleinst mogelijke deel van het slijptoebehoren open naar de bediener wijst. De beschermkap helpt de bediener te beschermen tegen brokstukken en toevallig contact met het slijptoebehoren alsmede tegen vonken die de kleding kunnen doen ontbranden. Slijptoebehoren mag alleen worden gebruikt voor de geadviseerde toepassingsmogelijkheden. Bijvoorbeeld: slijp nooit met het zijvlak aan een doorslijpschijf. Doorslijpschijven zijn bestemd voor materiaalafname met de rand van de schijf. Een zijwaartse krachtinwerking op dit slijptoebehoren kan het toebehoren breken. Gebruik altijd onbeschadigde spanflenzen in de juiste maat en vorm voor de door u gekozen slijpschijf. Beschadigde flenzen verstoren de slijpschijf en verminderen zo het gevaar van een slijpschijfbreuk. Flenzen voor doorslijpschijven kunnen verschillen van de flenzen voor andere slijpschijven.
• Gebruik geen versleten slijpschijven van grotere elektrische gereedschappen. Slijpschijven voor grotere elektrische gereedschappen zijn niet geconstrueerd voor de hogere toerentallen van kleinere elektrische gereedschappen en kunnen breken.

Overige bijzondere waarschuwingen voor doorslijpwerkzaamheden

Voorkom blokkeren van de doorslijpschijf en te hoge aanrukkracht. Slijp niet overmatig diep. Een overbelasting van de doorslijpschijf vergroot de slijtage en de gevoeligheid voor kantelen of blokkeren en daardoor de

mogelijkheid van een terugslag of breuk van het slijptoebehoren.

Mijd de omgeving voor en onderbreek de ronddraaiende doorslijpschijf. Als u de doorslijpschijf in het werkstuk van u weg beweegt, kan in het geval van een terugslag het elektrische gereedschap met de draaiende schijf rechtstreeks naar u toe worden geslingerd. Als de doorslijpschijf vastklemt of als u de werkzaamheden onderbreekt, schakelt u het elektrische gereedschap uit en houdt u het rustig tot de schijf tot stilstand is gekomen. Probeer nooit om de nog draaiende doorslijpschijf uit de groef te trekken. Anders kan een terugslag het gevolg zijn. Stel de oorzaak van het vastklemmen vast en maak deze ongedaan. Schakel het elektrische gereedschap niet opnieuw in zolang het zich in het werkstuk bevindt. Laat de doorslijpschijf eerst het volledige toerental bereiken voordat u het doorslijpen voortzet. Anders kan de schijf vasthaken, uit het werkstuk springen of een terugslag veroorzaken. Ondersteun platen of grote werkstukken om het risico van een terugslag door een ingeklemde doorslijpschijf te verminderen. Grote werkstukken kunnen onder hun eigen gewicht doorbuigen. Het werkstuk moet aan beide zijden worden ondersteund, vlak bij de slijpgroef en aan de rand. Wees bijzonder voorzichtig bij invallende sleuven in bestaande muren of andere plaatsen zonder voldoende zicht. De invallende doorslijpschijf kan bij het doorslijpen van gas- of waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken.

Bijzondere waarschuwingen voor schuurwerkzaamheden Gebruik geen schuurbladen met te grote afmetingen, maar houd u aan de voorschriften van de fabrikant voor de maten van schuurbladen. Schuurbladen die over de rand van de steunschijf uitsteken, kunnen verwondingen veroorzaken en kunnen tot blokkeren, scheuren van de schuurbladen of terugslag leiden.

Bijzondere waarschuwingen voor polijstwerkzaamheden De polijstkap mag geen losse delen hebben, in het bijzonder geen losse bevestigingsschroeven. Maak de bevestigingsschroeven vast of kort deze in. Losse, meedraaiende bevestigingsschroeven kunnen uw vingers meenemen of in het werkstuk vasthaken.

Bijzondere waarschuwingen voor werkzaamheden met draadborstels

Houd er rekening mee dat de draadborstel ook tijdens het normale gebruik draadstukken verliest. Overbelast de draden niet door een te hoge aandrukkracht. Wegvliegende draadstukken kunnen gemakkelijk door dunne kleding en/of de huid dringen. Als het gebruik van een beschermkap wordt geadviseerd, zorg dan dat beschermkap en draadborstel elkaar niet kunnen raken. Vlakstaal- en komstaalborstels kunnen door aandrukkracht en centrifugaalkrachten hun diameter vergroten.

Extra waarschuwingen

Draag een veiligheidsbril.

• Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade en kan een elektrische schok veroorzaken. Ontgrendel de aan/uit-schakelaar en zet deze in de uit-stand als de stroomvoorziening wordt onderbroken, bijvoorbeeld door stroomuitval of het uittrekken van de stekker uit het stopcontact. Daardoor wordt ongecontroleerd opnieuw starten voorkomen. Raak slijp- en doorslijpschijven niet aan voordat deze zijn afgekoeld. De schijven worden tijdens de werkzaamheden zeer heet. Houd het elektrische gereedschap tijdens de werkzaamheden stevig met beide handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap wordt met twee handen veiliger geleid. Zet het werkstuk vast. Een met spanklauwen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan met uw hand. Sluit het elektrische gereedschap aan op een volgens de voorschriften geaard stroomnet. Het stopcontact en de verlengkabel moeten een goed werkende aardeaansluiting hebben.

Veiligheidsvoorschriften voor de energievoorziening van hoogfrequente gereedschappen

Neem de veiligheids- en werkvoorschriften voor de frequentieomvormer strikt in acht. Meer informatie daarover is verkrijgbaar bij de fabrikant van de frequentieomvormer. De frequentieomvormer moet met een aardlekschakelaar worden beveiligd als u deze in een omgeving wilt gebruiken die de bijzondere bescherming van personen vereist. De bijzondere bescherming van personen is bijvoorbeeld vereist bij werkzaamheden in vochtige ruimten of met materialen waarbij stroomgeleidend stof kan ontstaan. Als er geen aardlekschakelaar wordt gebruikt, kan een elektrische schok, brandgevaar of ernstig letsel het gevolg zijn. De aardlekschakelaar mag alleen door een vakman in het stroomvoorzieningsnet worden ingebouwd. Alleen zo kan een correcte werking worden gewaarborgd. De uitgangsspanning en frequentie van de frequentieomvormer moeten overeenkomen met de gegevens op het typeplaatje van het hoogfrequente elektrische gereedschap.

Het elektrische gereedschap mag alleen worden gebruikt met een passende stekker. De CEL-stekker moet geschikt zijn voor de nominale stroom die vereist is voor het elektrische gereedschap (zie „Technische gegevens"). - De montage van de stekker en de aansluiting aan de stroomvoorziening moeten worden uitgevoerd door vakbekwaam personeel dat geschoold is in de omgang met hoogfrequente gereedschapsinstallaties. - Gebruik uitsluitend originele kabels. Controleer voor elk gebruik elektrisch gereedschap, kabel en stekker op eventuele beschadigingen. De kabels mogen niet worden gerepareerd, maar moeten worden vervangen om gevaren te voorkomen.

Product- en vermogensbeschrijving

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Vouw de uitvouwbare pagina met de afbeelding van het gereedschap open en laat deze pagina opengevouwen terwijl u de gebruiksaanwijzing leest.

Gebruik volgens bestemming

Geldig voor de volgende types:

-06023014 -060230540 -0602306434 -060232440

Het elektrische gereedschap is bestemd voor schuurwerkzaamheden met schuurpapier en het polijsten van metaalgelakte oppervlakken zonder gebruik van water.

Geldig voor de volgende types:

-060230440 -060232444 -06023295 -06023315 -06023325 -06023345

Het elektrische gereedschap is bestemd voor het doorslijpen, afbramen en borstelen van metaal en steen zonder gebruik van water.

Voor doorslijpwerkzaamheden met gebonden slijpmiddelen moet een speciale beschermkap voor doorslijpen worden gebruikt.

Bij doorslijpwerkzaamheden in steen moet voor een afdoende stofafzuiging worden gezorgd.

Geldig voor alle types

Uitsluitend de meegeleverde of voor dit elektrische gereedschap toegelaten beschermkappen en spanmoeren mogen worden gebruikt.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

1 Aan/uit-schakelaar 2 Extra handgreep 3 Luchtgordas 4 Ashals 5 Blokeerknop uitgaande as 6 Beschermkap 7 Vastzetschroef voor beschermkap 8 Codeernok 9 Handbescherming* 10 Opnameflens met O-ring 11 Slijp-, doorslijp- en afbraamschijf 12 Spanmoer 13 Pensleutel 14 Steeksleutel, sleutelwijdte 17 mm 15 Bonde moer 16 Schuurblad 17 Rubber steunschijf 18 Mollonschijf 19 Draadborstel 20 Trekontlasting (CEE-stekker) 21 Stekkerinzetstuk (CEE-stekker) 22 Schroeven (CEE-stekker) 23 Schroeven in stekkerinzetstuk

(CEE-stekker)

24 CEE-stekker 25 Kunststof tuit (CEE-stekker) Niet elk afgebeeld en beschreven toebehoren worden standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.

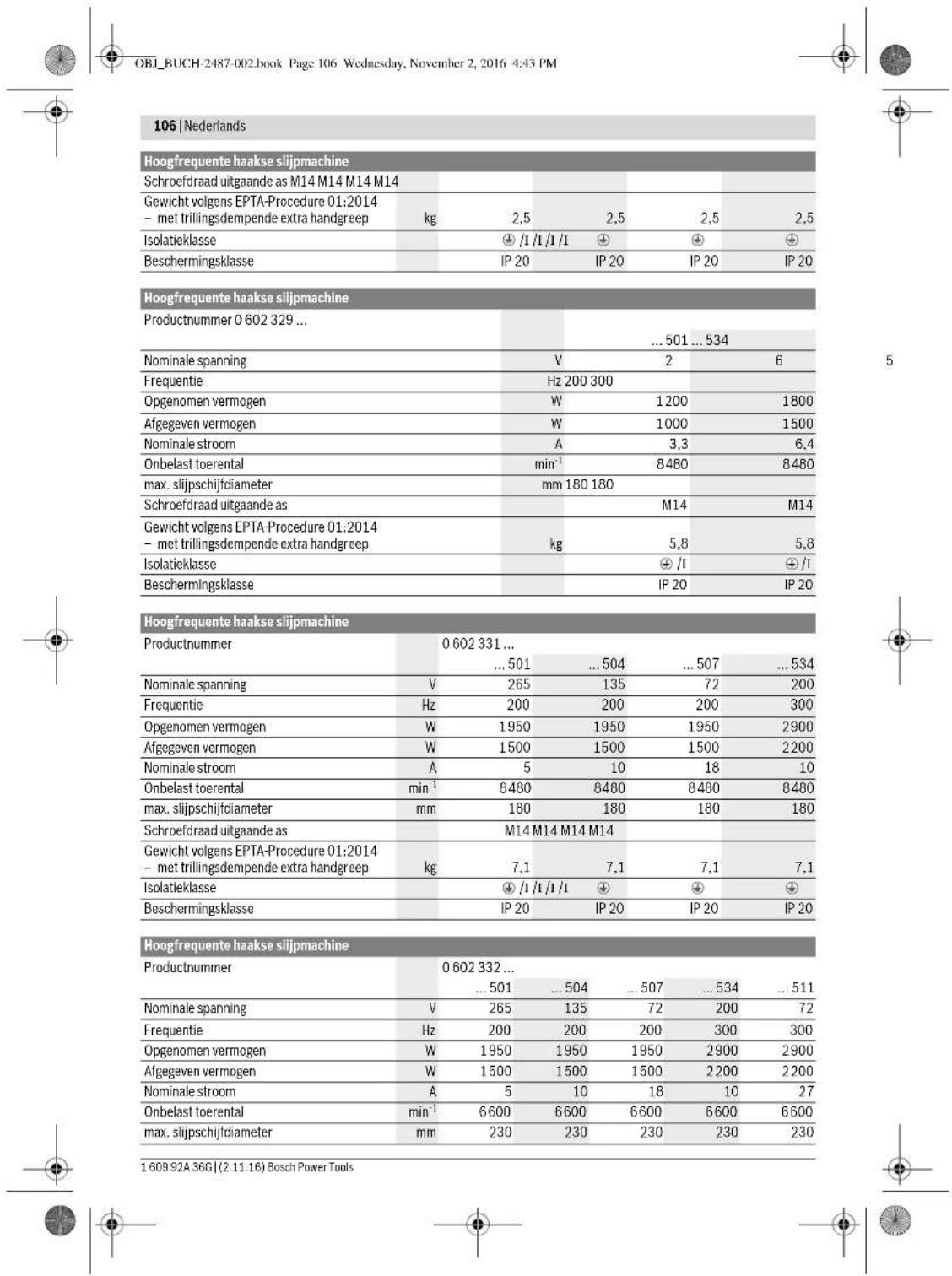

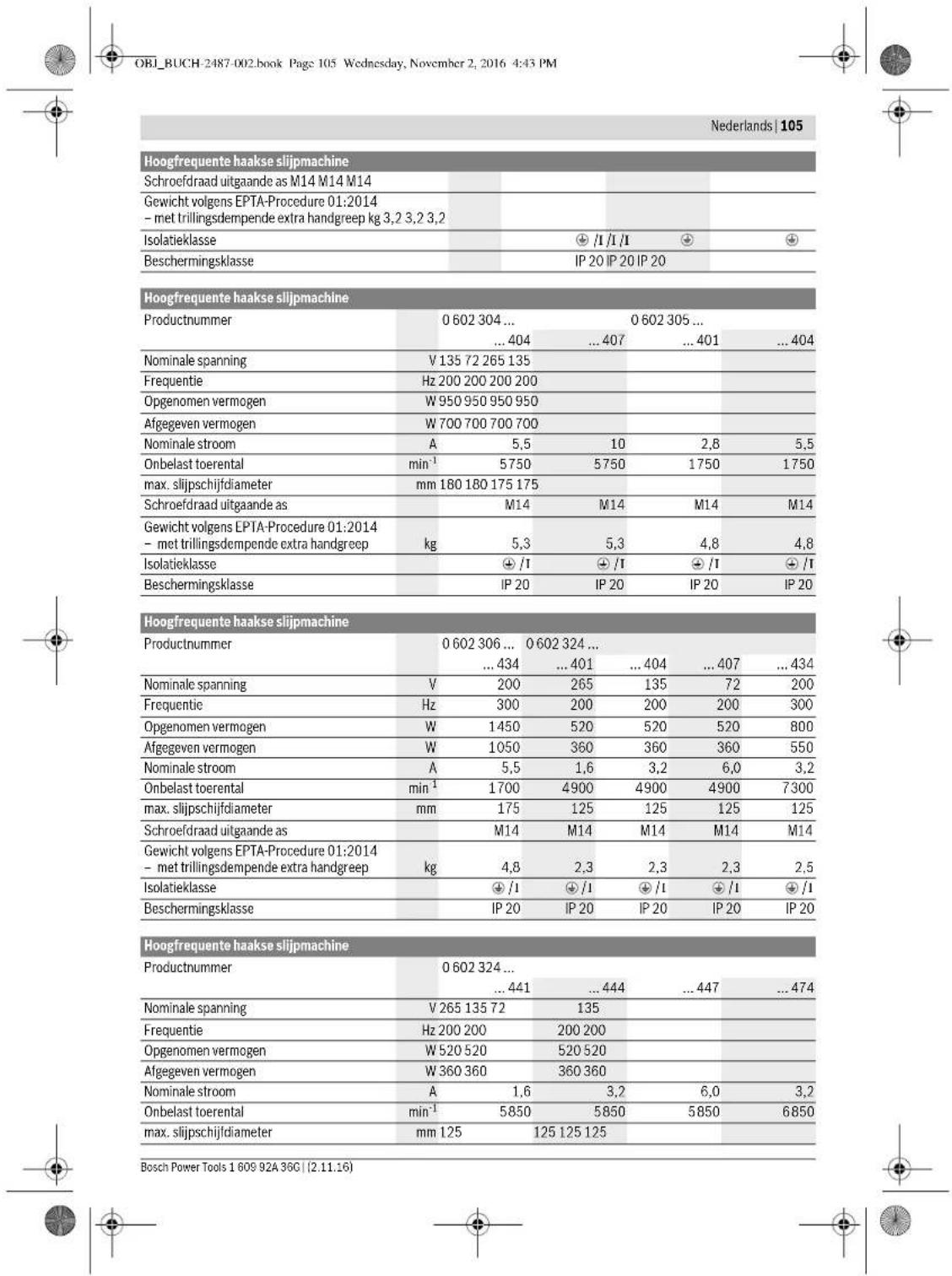

Technische gegevens

Hoogfrequente haakse slijpmachine
Productnummer 0 602 301 ...		... 401	... 404	... 434
Nominale spanning	V	2	6	5
Frequente	Hz 200 200 300
Opogenomen vermogen	W	6	0	0
Afegeven vermogen	W	4	4	0
Nominale stroom	A	1	.	6
Onbelast toerental	min¹	4100	4100 6150
max. slijpschijfdiameter	mm 125 125 125

1609 92A 36G| (2.11.16) Bosch Power Tools

135200

600900

440630

3.33.3

Hoogfrequente haakse sjilmachine
Schroefdraad uitygaande as	M14 M14 M14 M14 M14
Gewicht volgens EPTA-Procedure 01:2014 - met trillingsdempende extra handgreep	kg	7,1	7,1	7,1	7,1
Isolatieklasse		#/I	#/I	#/I	#/I
Beschermingsklasse		IP 20	IP 20	IP 20	IP 20

Hoogfrequente haakse slijpmachine

Productnummer	0 602 334 ...
	... 501	... 504	... 507	... 534
Nominale spanning	V 265 135 72 200
Frequentie	Hz 200 200 200 300
Opgenomen vermogen	W 2500 2500 2500 3800
Afgegeben vermogen	W 2200 2200 2200 3100
Nominale stroom	A 6,7	13,2	24,7	13,2
Onbelast toerental	min-1	6600 6600 6600 6600
max. slijpschijfdiameter	mm 230 230 230 230
Schroefdraad uitgaande as		M14	M14	M14
Gewicht volgens EPTA-Procedure 01:2014 - met trillingsdempende extra handgreep	kg	7,8	7,8	7,8
Isolatieklasse		#/I	#/I	#/I
Beschermingsklasse		IP 20	IP 20	IP 20

Aanwijzingen voor de energievoorziening

Het elektrische gereedschap maakt deel uit van een hoogfrequent systeem en vereist drie fasen draaistroom met een frequentie volgens het typeplaatje.

Om deze frequentie te bereiken, moet het hoogfrequente elektrische gereedschap worden aangesloten op een frequentieomvormer (zie 'Aansluiting op de energievoorziening', pagina 111).

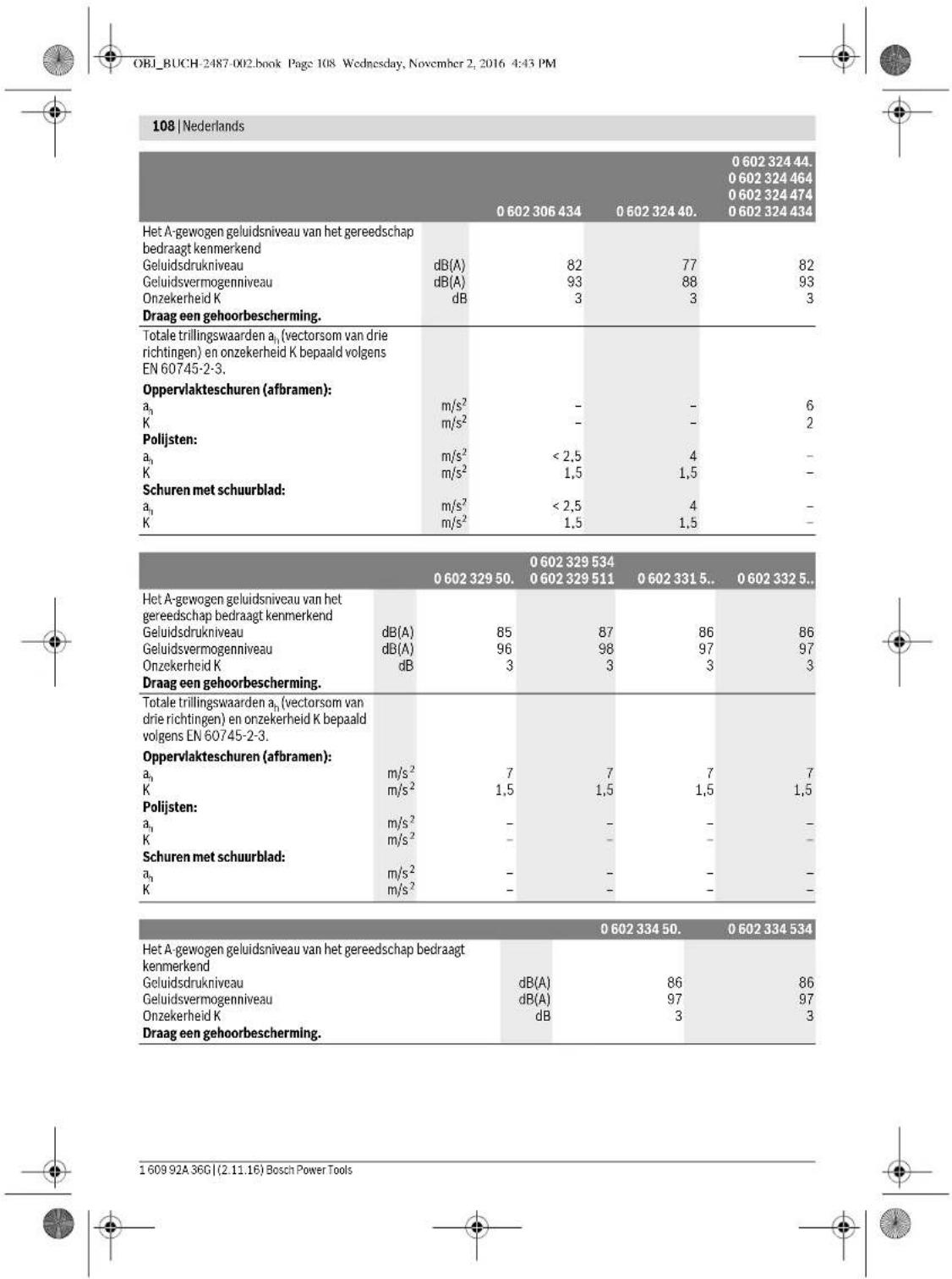

Informatie over geluid en trillingen

Geluidsemissiewaarden vastgesteld volgens EN 60745-2-3.

	0 602 301 40.		0 602 301 434		0 602 304 40.
		dB(A)	72	82	79	76
Geluidsdrukniveau
Geluidsvermogenniveau
Onzekerheid K
Draag een gehoorbescherming.
Totale trillingswaarden \( a_{ij} \)(vectorsom van drierichtingen) en onzekerheid K bepaald volgens EN 60745-2-3.
Oppervlakteschuren (afbramen):
\( a_{i} \)	\( m/s^2 \)
K	\( m/s^2 \)
Polijsten:
\( a_{i} \)	\( m/s^2 \)
K	\( m/s^2 \)
Schuren met schuurblad:
\( a_{i} \)	\( m/s^2 \)
K	\( m/s^2 \)

	0 602 334 50.	0 602 334 534
Totale trillingswaarden \( a_h \) (vectorsom van drierichtingen) en onzekerheid K bepaald volgens EN 60745-2-3.
Oppervlakteschuren (afbramen):
\( a_n \)	\( m/s^2 \)	7
K	\( m/s^2 \)	3
Polijsten:
\( a_n \)	\( m/s^2 \)	-
K	\( m/s^2 \)	-
Schuren met schuurblad:
\( a_n \)	\( m/s^2 \)	-
K	\( m/s^2 \)	-

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representeert de voornaamste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap echter wordt gebruikt voor andere toepassingen, met verschillende accessoires, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap is uitgeschakeld, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.

Conformiteitsverklaring

Wij verklaren op onze verantwoordelijkheid dat het onder "Technische gegevens" beschreven product aan alle betreffende bepalingen van de richtlijnen 2011/65/EU, 2014/30/EU, 2006/42/EG inclusief de wijzigingen ervan voldoet en met de volgende normen overeenstemt: EN 60745-1, EN 60745-2-3, EN 50581.

Technisch dossier (2006/42/EG) bij: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, DUITSLAND

Beschermingsvoorzieningen monteren

Algemene aanwijzingen

Onderbreek de energietoevoer voordat u gereedschapsinstellingen uitvoert, toebehoren vervangt of het elektrische gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.

Opmerking: Na breuk van de slijpschijf tijdens het gebruik of bij beschadiging van de opnamevoorzieningen van de beschermkap of van het elektrische gereedschap moet het gereedschap zo spoedig mogelijk aan de klantenservice worden gestuurd. Zie voor adressen het gedeelte "Klantenservice en gebruiksadviezen".

Stel de beschermkappen zo in dat er geen vonken in de richting van de bediener vliegen.

Opmerking: De codeernokken op de beschermkappen zorgen ervoor dat er alleen een bij het elektrische gereedschap passende beschermkap gemonteerd kan worden.

Beschermkap voor schuren (zie afbeelding A)

Geldig voor de volgende types:

-060230440. -06023295.. -0602324434 -06023315.. -060232444. -06023325.. -0602324464 -06023345.. -0602324474 Zet de beschermkap 6 met de codeernok 8 in de codeergroep op de ashalzen 4 tot de kraag van de beschermkap de flens van het elektrische gereedschap raakt. -Pas de positie van de beschermkap aan de eisen van de bewerking aan. - Als u de beschermkap wilt vastzetten, draai dan de vastzetschroef 7 met een aandraaimoment van minstens 10 Nm vast.

Beschermkap voor doorslijpen

Geldig voor de volgende types:

-060230440. -06023295.. -0602324434 -06023315. -060232444. -06023325.. -0602324464 -06023345.. -0602324474

• Gebruik bij doorslijpwerkzaamheden met gebonden slijpmiddelen altijd een beschermkap voor doorslijpen. Gebruik voor het doorslijpen van steen altijd een afzuigkap voor doorslijpwerkzaamheden met geleidingsslede (toebehoren).

De beschermkappen voor doorslijpwerkzaamheden worden op dezelfde wijze als de standaardbeschermkap (zie afbeelding A) gemonteerd.

Trillingsdempende extra handgreep (zie afbeelding B)

Dankzij de trillingsdempende extra handgreep kunt u met weinig trillingen en daardoor aangenamer en veiliger werken. Gebruik het elektrische gereedschap alleen met de extra handgreep 2. Schroef de extra handgreep 2 afhankelijk van de werkwijze rechts of links op het voorste deel van de machine vast. Verander de extra handgreep op geen enkele wijze. Gebruik een beschadigde extra handgreep niet meer.

Handbescherming (zie afbeelding C) Geldig voor de volgende types:

-06023014. -060232440 -060230540. -0602306434

Monteer voor werkzaamheden met de rubber steunschijf 17, komstaalborstel, vlakstaalborstel of lamellenschijf altijd de handbescherming 9. Bevestig de handbescherming 9 met de extra handgreep 2.

Slijpgereedschappen monteren Algemene aanwijzingen

Onderbreek de energietoevoer voordat u gereedschapsinstellingen uitvoert, toebehoren vervangt of het elektrische gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. Let op de afmetingen van de slijpgereedschappen. De gatdiameter moet bij de opnameflens passen. Gebruik geen adapters of verloopstukken.

Reinig de uitgaande as 3 en alle te monteren delen. Controleer na de montage van het slijpgereedschap en vóór het inschakelen of het slijpgereedschap correct is gemonteerd en vrij kan draaien. Controleer dat het schuurgereedschap de beschermkap of andere delen niet raakt.

Slijp-, doorslijp- of afbraamschijven monteren (zie afbeeldingen D1-D2)

Geldig voor de volgende types:

- 060230440, - 06023315.., - 060232444, ...464, - 06023325.. 474.434, - 06023345..

- 06023295..

Inzetten

• Controleer dat de passende beschermkap gemonteerd is (zie "Beschermingsvoorzieningen monteren", pagina 109).
• Zet de opnameflens 10 op de uitgaande as 3. In de opnameflens 10 is rond de centreerkraag een kunststof onderdeel (O-ring) ingezet. Als de O-ring ontbreekt of beschadigd is, moet deze beslist worden vervangen voordat de opnameflens 10 gemonteerd wordt.
• Plaats volgens de juiste draairichting het gewenste slijpgereedschap 11 (slijp-, doorslijp- of afbraamschijf) op de uitgaande as 3. Zet de spanmoer 12 zodanig op de schroefdraad van de uitgaande as dat de uitsparing in het midden van de spanmoer omhoog wijst.
• Schroef de spanmoer met de pensleutel 13 vast terwijl u de uitgaande as tegenhoudt met de steeksleutel 14 op het sleutelvlak van de as 3.

Verwijderen

Houd de uitgaande as 3 aan het sleutelvlak met de steeksleutel 14 vast. Schroef de spanmoer 12 met de pensleutel 13 van de uitgaande as, terwijl u de as tegenhoudt met de steeksleutel 14 op het sleutelvlak van de as. Draai vervolgens het slijptoebehoren en de opnameflens van de uitgaande as.

Elektrische gereedschappen met blokkeerknop voor de uitgaande as 5

Geldig voor de volgende types:

-060232440. -060232443 -060232444

Bij elektrische gereedschappen met een blokkeerknop voor de uitgaande as 5 moet u bij de montage van slijptoebehoren de uitgaande as niet met een steeksleutel tegenhouden (zie afbeeldingen E1-E2).

Bedien de blokkeerknop alleen als de uitgaande as stilstaat. Anders kan het elektrische gereedschap beschadigd raken. - Druk vóór het inzetten van het slijptoebehoren op de blokkeerknop voor de uitgaande as 5 om de uitgaande as 3 te blokkeren en houd de knop ingedrukt. - Monteer het gewenste slijptoebehoren (zie 'Slijp- of doorslijpschijven monteren', pagina 110). - Laat de blokkeerknop voor de uitgaande as 5 los om de uitgaande as vrij te geven.

Rubber steunschijf monteren (zie afbeelding F)

Geldig voor de volgende types:

-06023014. -060232440 -060230540. -0602306434

Inzetten

• Controleer dat de handbescherming en de extra handgreep gemonteerd zijn (zie 'Beschermingsvoorzieningen monteren', pagina 109).

Zet de rubber steunschijf 17 op de uitgaande as 3. Leg het schuurblad 16 erop. Zet de ronde moer 15 op de schroefdraad van de uitgaande as. Schroef de ronde moer met de pensleutel 13 vast terwijl u de uitgaande as tegenhoudt met de steeksleutel 14 op het sleutelvlak van de as 3.

Let erop dat de ronde moer 15 volledig in de uitsparing van de rubber steunschijf is geschroefd, zodat deze tijdens de schuurwerkzaamheden niet stoort en het schuurblad stevig vastzit.

Verwijderen

Houd de uitgaande as 3 aan het sleutelvlak met de steeksleutel 14 vast. Schroef de ronde moer 15 met de pensleutel 13 van de uitgaande as, terwijl u de as tegenhoudt met de steeksleutel 14 op het sleutelvlak van de as. Trek het schuurblad en de rubber steunschijf van de uitgaande as.

Moltonschijf monteren (zie afbeelding G)

Geldig voor de volgende types:

-06023014.. -060232440. -060230540. -0602306434

Inzetten

Let erop dat de schroefdraad van de moltonschijf precies op de schroefdraad van de uitgaande as (M14) past.

• Controleer of de handbescherming en de extra handgreep gemonteerd zijn (zie „Beschermingsvoorzieningen monteren", pagina 109). Schroef de moltonschijf 18 zo ver op de uitgaande as 3 dat de schijf goed aansluit op het sleutelvlak van de uitgaande as, terwijl u de as tegenhoudt met de steeksleutel 14 op het sleutelvlak van de as 3.

Verwijderen

• Schroef de vastzittende moltonschijf 18 van de uitgaande as met een steeksleutel op het sleutelvlak van de moltonschijf, terwijl u de as tegenhoudt met de steeksleutel 14 op het sleutelvlak van de as 3.

Draadborstels monteren (zie afbeelding H)

Geldig voor de volgende types:

-060230440. -06023315.. -060232444,..464, -06023325.. 474,434 -06023345..

-06023295.

Inzetten

Let erop dat de schroefdraad van de draadborstel precies op de schroefdraad van de uitgaande as (M14) past.

• Controleer of de handbescherming en de extra handgreep gemonteerd zijn (zie „Beschermingsvoorzieningen monteren", pagina 109). Schroef de gewenste draadborstel 19 (komstaal of schijfborstel) zo ver op de uitgaande as 3 dat de borstel goed aansluit op het sleutelvlak van de uitgaande as, terwijl de

as tegenhouden met de steeksleutel 14 op het sleutelvlak.

Verwijderen

• Schroef de vastzittende draadborstel 19 van de uitgaande as met een steeksleutel op het sleutelvlak van de draadborstel, terwijl u de as tegenhoudt met de steeksleutel 14 op het sleutelvlak van de as 3.

Afzuiging van stof en spanen

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kunnen schadelijk voor de gezondheid zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of personen die zich in de omgeving bevinden. Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt. - Gebruik indien mogelijk een voor het materiaal geschikte stofafzuiging. Zorg voor een goede ventilatie van de werkplek. - Er wordt geadviseerd om een ademmasker met filterklasse P2 te dragen. Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht. Voorkom ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden.

Aansluiting op de energievoorziening

Voor het gebruik van elektrische gereedschappen hebt u een frequentieomvormer nodig die driefasendraaistroom met een frequentie volgens het typeplaatje opwekt.

Frequentieomvormers zijn verkrijgbaar in verschillende maten, met verschillende frequenties, secundaire spanningen en nominale vermogens. De keuze van de frequentieomvormer is afhankelijk van de aan te sluiten elektrische gereedschappen. Uw Bosch-vakhandel geeft u bij de keuze van de frequentieomvormer graag advies.

U ontvangt het elektrische gereedschap met een vier meter lange speciale kabel zonder stekker. De speciale kabel moet zijn voorzien van een vierpolige CEE-stekker (markeringskleur groen) om het gereedschap in bedrijf te nemen.

Bovendien kan het elektrische gereedschap ter bescherming tegen overbelasting worden uitgerust met een in de handel verkrijgbare motorbeveiligingsschakelaar. Het instelbereik van de motorbeveiligingsschakelaar moet de nominale stroom van het hoogfrequente elektrische gereedschap dekken (zie „Technische gegevens"). De motorbeveiligingsschakelaar moet binnen een seconde reageren.

Neem daarbij de veiligheidsvoorschriften en de montageaanwijzingen in de gebruiksaanwijzing van de motorbeveiligingsschakelaar in acht.

CEE-stekker monteren (zie afbeeldingen I1-I2)

• Draai de beide schroeven 21 uit het huis van de CEE-stekker 24.
• Snijd de kunststof tuit 25 op maat volgens de diameter van de speciale kabel van het hoogfrequente elektrische gereedschap en duw het CEE-stekkerhuis over de speciale kabel.
• Steek de vier aders door de trekontlasting 20.
• Draai de vier kleine schroeven 23 in het stekerinzetstuk 21 los en steek

de adereindhuls van de bruine ader L1 in de contactbus L1,

de adereindhuls van de blauwe ader L2 in de contactbus L2.

de adereindhuls van de zwarte ader L3 in de contactbus L3 en de adereindhuls van de groen-gele ader in de veiligheidscontactbus.

• Draai de vier kleine schroeven 23 in het stekerinzetstuk 21 weer vast om de vier aders vast te zetten. Schroef vervolgens de trekontlasting 20 zodanig om de hele kabel met de kabelmantel vast dat er geen trek op de adereindhulzen ontstaat.
• Steek het stekkerinzetstuk 21 weer in het huis van de CEE-stekker 24 en schroef de beide schroeven 22 weer vast.
• Controleer vervolgens de correcte werking van de aardleiding. Steek de CEE-stekker 24 van het elektrische gereedschap in de aansluitbus van de frequentieregelaar.

Nu kunt u de frequentieregelaar aan de energievoorziening aansluiten.

Hoe u de frequentieregelaar aansluit op de energievoorziening, leest u in de gebruiksaanwijzing van de frequentieregelaar.

Controleer daarna de draairichting.

Draairichting controleren

De draairichting van de uitgaande as moet overeenkomen met de afgebeelde pijl op het elektrische gereedschap.

Als de uitgaande as bij de eerste ingebruikname (zie "Elektrisch gereedschap in- en uitschakelen", pagina 112) in de verkeerde richting draait, moet u het elektrische gereedschap onmiddellijk uitschakelen en de verbinding met de energievoorziening verbreken.

Draai opnieuw de vleugelschroeven 22 los en trek het stekerinzetstuk 21 eruit uit het huis van de CEE-steker 24. Maak de adereindhulzen van de bruine en zwarte ader los uit de contactbussen. Steek vervolgens de adereindhuls van de zwarte ader L3 in de contactbus L1 en de adereindhuls van de bruine ader L1 in de contactbus L3. Draai de vleugelschroeven 23 in het stekerinzetstuk 21 weer vast om de aders vast te zetten. Steek het stekerinzetstuk 21 weer in het huis van de CEE-steker 24 en schroef de vleugelschroeven 22 weer vast. Controleer vervolgens de correcte werking van de aardleiding. Sluit het elektrische gereedschap weer aan op de energievoorziening.

Gebruik

os en trek het stekerinzetstuk

Ingebruikname

Spanning en frequentie van de stroombron moeten overeenkomen met de gegevens op het typeplaatje van het elektrische gereedschap. Controleer de slijpgereedschappen voor het gebruik. Het slijpgereedschap moet op de juiste wijze zijn gemonteerd en vrij kunnen draaien. Laat het slijpgereedschap minstens 1 minuut onbelast proefdraaien. Gebruik geen beschadigde, niet-ronde of trillende slijpgereedschappen. Beschadigde slijpgereedschappen kunnen barsten of verwondingen veroorzaken. Zet de aan/uit-schakelaar 1 in de stand "Uit" als het elektrische gereedschap onverwacht niet meer werkt, hoewel de aan/uit-schakelaar in de stand "Aan" staat. U voorkomt daarmee ongecontroleerd opnieuw starten. Controleer de energievoorziening (zie "Aansluiting op de energievoorziening", pagina 111) voordat u het elektrische gereedschap opnieuw start. Sluit altijd eerst het elektrische gereedschap aan op de frequentieomvormer voordat u de frequentieomvormer aansluit op het stroomnet.

Om energie te besparen, schakelt u het elektrische gereedschap uit wanneer u het niet gebruikt.

Frequentieomvormer in- en uitschakelen

U dient eerst de frequentieomvormer in bedrijf te stellen voordat u het elektrische gereedschap kunt inschakelen. Lees hiervoor de gebruiksaanwijzing van de frequentieomvormer.

Elektrisch gereedschap in- en uitschakelen met veiligheidsschakelaar (zie afbeelding J1) Geldig voor de volgende types:

-06023244 - Als u het elektrische gereedschap wilt inschakelen, duwt u de aan/uit-schakelaar 1 naar voren. - Als u de ingedrukte aan/uit-schakelaar 1 wilt vastzetten, drukt u de aan/uit-schakelaar 1 vooraan omlaag tot deze vastklikt. - Als u het elektrische gereedschap wilt uitschakelen, laat u de aan/uit-schakelaar 1 los.

Een vastgezette aan/uit-schakelaar 1 drukt u eerst achteraan kort in, vervolgens laat u deze los.

Elektrisch gereedschap in- en uitschakelen met veiligheidsschakelaar (zie afbeelding)

Geldig voor de volgende types:

-06023014. -06023295.. -060230440. -06023315.. -060230540. -06023325.. -0602306434 -06023345.. - Om het elektrische gereedschap in te schakelen, duwt u de aan/uit-schakelaar 1 naar voren en drukt u deze vervolgens in. - Voor het vastzetten van de ingedrukte aan/uit-schakelaar 1 schuift u de aan/uit-schakelaar 1 verder naar voren.

Nederlands | 113

Om het elektrische gereedschap uit te schakelen laat u de aan/uit-schakelaar 1 los. Als deze vergrendeld is, drukt u de aan/uit-schakelaar 1 kort in en laat u deze vervolgens los.

Tips voor de werkzaamheden

Onderbreek de energietoevoer voordat u gereedschapsinstellingen uitvoert, toebehoren verwisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. Wees voorzichtig bij het frezen van sleuven in dragende wanden. Zie het gedeelte "Bouwkundige aspecten". Span het werkstuk in als het niet door het eigen gewicht stabiel ligt. Belast het elektrische gereedschap niet zo sterk dat het tot stilstand komt. Laat het elektrische gereedschap na sterke belasting nog enkele minuten onbelast lopen om het ingezette gereedschap te laten afkoelen.

Schuren met de lamellenschijf

Met de lamellenschijf (toebehoren) kunt u ook gebogen oppervlakken en profielen bewerken.

Lamellenschijven hebben een aanzienlijk langere levensduur, een lager geluidsniveau en lagere slijptemperaturen dan traditionele slijpschijven.

Metaal doorslijpen (zie afbeelding K)

• Gebruik bij doorslijpwerkzaamheden met gebonden slijpmiddelen altijd een beschermkap voor doorslijpen.

Werk bij het doorslijpen met een matige voorwaartse beweging, aangepast aan het te bewerken materiaal. Oefen geen druk op de doorslijpschijf uit, houd deze recht en laat de schijf niet oscilleren.

Rem uitlopende doorslijpschijven niet af door er aan de zijkanten tegen te drukken.

Met het elektrische gereedschap moet altijd tegen de looprichting worden geslepen. Anders bestaat het gevaar dat de machine ongecontroleerd uit de zaaglijn wordt geworpen.

Profielen en vierkantbuizen kunt u het best bij de kleinste diameter doorslijpen.

Steen doorslijpen

Zorg bij doorslijpwerkzaamheden in steen voor een voldoende stofafzuiging. Draag een stofmasker. Het elektrische gereedschap mag alleen worden gebruikt voor droog doorslijpen en droog schuren.

Gebruik voor het doorslijpen van steen bij voorkeur een diamantdoorslijpschijf. Als beveiliging tegen het schuin wegdraaien moet een afzuigkap voor doorslijpwerkzaamheden met geleidingsslede worden gebruikt.

Gebruik het elektrische gereedschap alleen met stofafzuiging en draag bovendien een stofmasker.

De stofzuiger moet zijn goedgekeurd voor het zuigen van steenstof. Bosch levert geschikte stofzuigers.

Schakel het elektrische gereedschap in en plaats het met het voorste deel van de geleidingsslede op het werkstuk. Duw het elektrische gereedschap verder met een matige voorwaartse beweging, aangepast aan het te bewerken materiaal.

Bij het doorslijpen van bijzonder harde materialen, bijvoorbeeld beton met veel kiezel, kan de diamantdoorslijpschijf oververhit raken en daardoor beschadigd worden. Een krans van vonken rond de diamantdoorslijpschijf geeft dit duidelijk aan.

Onderbreek in dit geval het doorslijpen en laat de diamantdoorslijpschijf bij maximaal toerental korte tijd onbelast lopen om deze te laten afkoelen.

Een duidelijk verminderde werksnelheid en een krans van vonken rond de slijpschijf duiden op een stomp geworden diamantdoorslijpschijf. U kunt deze weer scherp maken door kort te slijpen in abrasief materiaal, bijvoorbeeld kalkzandsteen.

Bouwkundige aspecten

Voor sleuven in dragende muren geldt norm DIN 1053 deel 1 of gelden landspecifieke bepalingen. Deze voorschriften moeten beslist in acht worden genomen. Raadpleeg voor het begin van de werkzaamheden de verantwoordelijke bouwkundige, architect of met de leiding belaste bouwopzichter.

Afbramen

Gebruik nooit doorslijpschijven voor afbraamwerkzaamheden. Met een werkhoek van 30° tot 40° krijgt u bij het afbramen het beste werkresultaat. Beweeg het elektrische gereedschap met matige druk heen en weer. Het werkstuk wordt dan niet te heet, verkleurt niet en krijgt geen groeven.

Schuren met schuurpapier met behulp van de rubber steunschijf

De keuze van geschikt schuurpapier is afhankelijk van het materiaal dat moet worden bewerkt. Bosch biedt verschillende schuurbladkwaliteiten aan, passend bij de rubber steunschijf. Uw vakhandel geeft u graag advies.

Polijsten met de moltonschijf

Bij het polijsten worden een polijstmiddel op het te bewerken materiaal en de moltonschijf aangebracht en door rotatie in het oppervlak van het materiaal ingewerkt. Als u met meer dan een polijstniveau werkt, waarbij het polijstmiddel telkens een fijnere korrel heeft, moet u voor elke polijstmiddelkorrel een aparte moltonschijf gebruiken. Reinig het oppervlak van het te bewerken materiaal tussen elke polijstbewerking zorgvuldig.

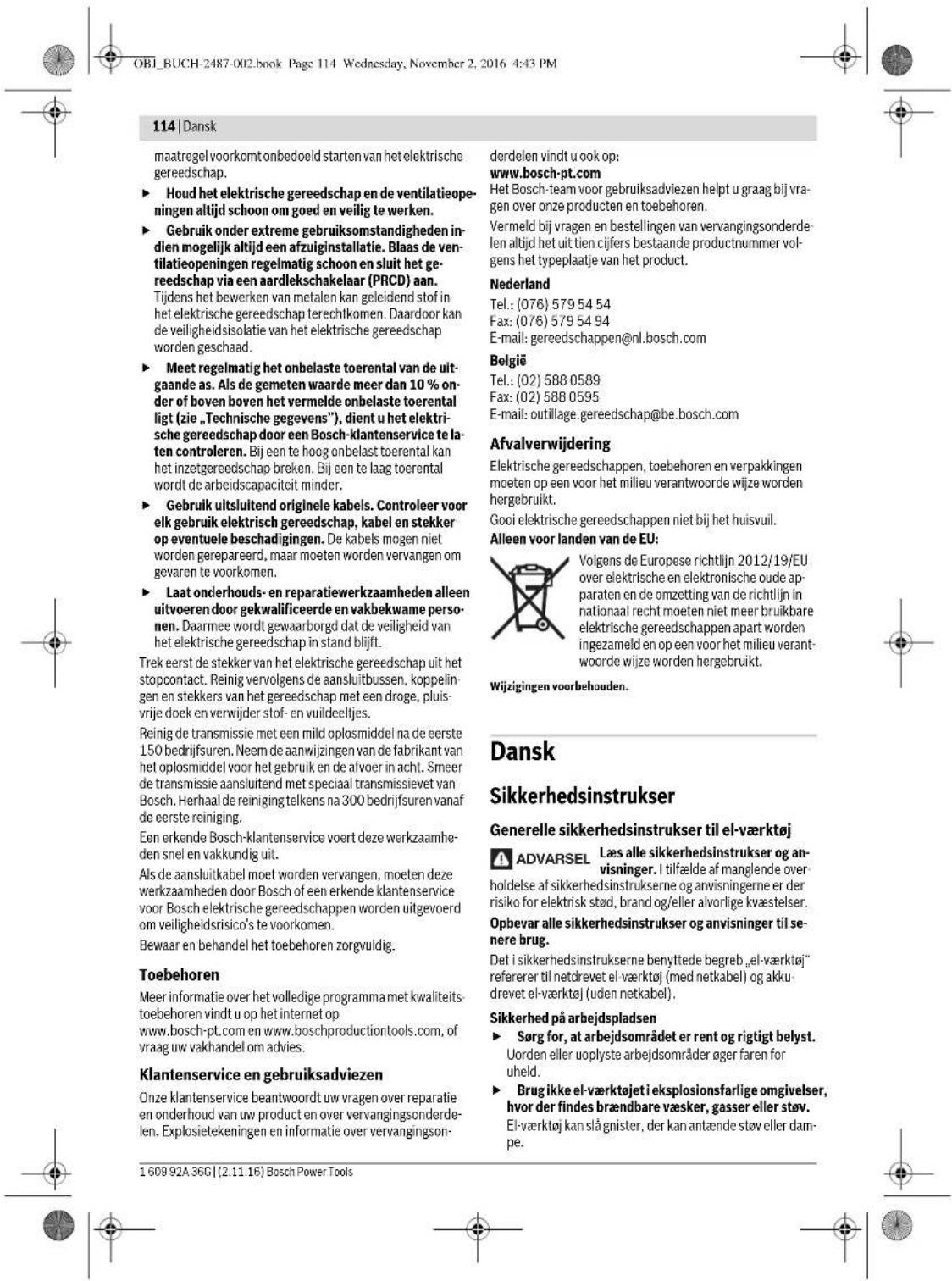

Onderhoud en service

Onderhoud en reiniging

▸ Onderbreek de energietoevoer voordat u gereedschapsinstellingen uitvoert, toebehoren verwisselt of het elektrische gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap.

Elektrische veiligheid

Draag een veiligheidsbril.

Gebruik geschikte detectoren om verborgen leidingen op te sporen of raadpleeg het lokale energiebedrijf. Contact met elektrische leidingen kan brand en elektrocutie veroorzaken. Beschadiging van een gasleiding kan explosies veroorzaken. Het breken van een waterleiding kan materiële schade of elektrocutie veroorzaken. Wanneer de stroomtoevoer wordt onderbroken, bijvoorbeeld bij een stroomstoring, ontgrendel de aan/uit-schakelaar en zet deze in de uit-stand of trek de stekker uit het stopcontact. Zo wordt ongecontroleerd opnieuw starten van het elektrische gereedschap voorkomen. Raak de slijp- en doorslijpschijven niet aan voordat ze zijn afgekoeld. De schijven worden tijdens het werk zeer heet. Houd de machine tijdens het werk stevig vast en neem een stabiele houding aan. Het elektrische gereedschap wordt beter met beide handen geleid. Zet het werkstuk vast. Een werkstuk dat met spaninrichtingen of in een bankschroef is bevestigd, wordt veiliger vastgehouden dan met de hand. Sluit het elektrische gereedschap aan op een geaard stopcontact. De stekker en het verlengsnoer moeten voorzien zijn van een functionerende beschermingsleiding.
