Značka	Bosch
Model	HWS 77180 Professional
Typ produktu	Uhlová brúska
Napájanie	Trojfázové vysokofrekvenčné (200-300 Hz, 200-265 V podľa modelu)
Voľnobežné otáčky	Až 9500 ot/min podľa modelu
Príkon	Až 900 W podľa modelu
Maximálny priemer kotúča	180 mm
Závit vretena	M14
Hmotnosť	Približne 2,5 kg (podľa modelu)
Hlavné funkcie	Brúsenie, rezanie, brúsenie, kefovanie, leštenie
Bezpečnostné ochrany	Nastaviteľný ochranný kryt, chránič rúk, prídavná rukoväť s tlmením vibrácií
Hladina akustického tlaku	72-87 dB(A) podľa modelu
Úroveň vibrácií (brúsenie)	5,35-7 m/s² podľa modelu
Údržba a čistenie	Pravidelne čistiť vetracie otvory, používať vysávač, kontrolovať voľnobežné otáčky
Náhradné diely	Používať výhradne originálne diely Bosch
Opraviteľnosť	Opravu vykonáva iba kvalifikovaný personál
Všeobecné informácie	Návod na použitie k dispozícii v niekoľkých jazykoch

Často kladené otázky - HWS 77180 Professional BOSCH

Aké typy prác je možné vykonávať s uhlovou brúskou Bosch HWS 77180 Professional?

Táto uhlová brúska je určená na brúsenie, rezanie, brúsenie, kefovanie a leštenie kovov a kameňa (bez použitia vody).

Ako správne namontovať ochranný kryt?

Vložte ochranný kryt s kódovacou vačkou do drážky upínacieho hrdla vretena, potom ho orientujte podľa práce. Zablokujte poistnú skrutku minimálnym momentom 10 Nm.

Aké elektrické napájanie je potrebné pre tento nástroj?

Nástroj pracuje na trojfázovom vysokofrekvenčnom napájaní (200-300 Hz, 200-265 V) a vyžaduje vhodný frekvenčný menič.

Ako skontrolovať smer otáčania pred prvým použitím?

Po pripojení nástroj krátko zapnite. Smer otáčania musí zodpovedať šípke na zariadení. Ak nie, vymeňte vodiče L1 a L3 v zástrčke CEE.

Aké osobné ochranné prostriedky mám nosiť?

Vždy noste ochranné okuliare, protiprachovú masku (trieda P2), chrániče sluchu a vhodné rukavice.

Ako udržiavať brúsku na zabezpečenie jej dlhej životnosti?

Pravidelne čistite vetracie otvory stlačeným vzduchom. Pravidelne kontrolujte voľnobežné otáčky (max. odchýlka 10% od špecifikácií). Používajte vhodný vysávač.

Môžem používať kotúče iných značiek?

Používajte iba kotúče, ktoré zodpovedajú špecifikáciám Bosch (priemer, otvor, otáčky). Nepoužívajte adaptéry alebo redukcie.

Čo robiť v prípade zablokovania alebo zaseknutia kotúča?

Okamžite vypnite nástroj a počkajte na úplné zastavenie kotúča. Nepokúšajte sa vybrať rotujúci kotúč. Skontrolujte príčinu a odstráňte ju.

Ako vymeniť rezný kotúč?

Odpojte nástroj. Použite vidlicový kľúč na zablokovanie vretena. Odskrutkujte upínaciu maticu, vymeňte kotúč a pevne utiahnite. Pred použitím skontrolujte správnu funkciu.

Kde nájdem náhradné diely a popredajný servis?

Obráťte sa na špecializovaného predajcu Bosch alebo autorizované servisné stredisko. Používajte výhradne originálne diely na zaistenie bezpečnosti.

NÁVOD NA OBSLUHU HWS 77180 Professional BOSCH

Elektronáradie je určené na oddeľovanie, hrubovanie a kartáčovanie kovových a kamenných materiálov bez použitia vody.

Na oddeľovanie pomocou závitových brúsnych prostriedkov sa musí použiť špeciálny ochranný kryt na delenie.

Pri delení kameňa je treba sa postarať o dostatočné odsávanie prachu.

Montáž ochranných prípravkov

Všeobecné upozornenia

Predtým, než vykonáte nastavenie stroja, vymeníte diely príslušenstva alebo elektronáradie odložíte, vytiahnite

zástrčku zo siete. Toto preventívne opatrenie zabráni neúmyselnému spusteniu elektronáradia.

Upozornenie: Po prasknutí brúsneho kotúča počas prevádzky, pri poškodení upínacích prípravkov na ochrannom kryte/na elektronáradí, musí byť elektronáradie neprodlené zaslané do servisného strediska, adresy viď odstavec „Zákaznícka a poradenská služba".

Ochranné kryty nastavte tak, aby sa zamedzilo odletu iskier v smere obsluhy.

Upozornenie: Kódovacie výstupky na ochranných krytoch zaisťujú, aby bolo možné namontovať iba pre elektronáradie vhodný ochranný kryt.

Ochranný kryt na brúsenie (viď obr. A)

Platí pre nasledujúce typy:

-060230440. -06023295.. -0602324434 -06023315.. -060232444. -06023325.. -0602324464 -06023345.. -0602324474 - Nasaďte ochranný kryt 6 s kódovacím výstupkom 8 do kódovacej drážky na krku vretena 4, až objímka ochranného krytu dosadne na prírubu elektronáradia. - Polohu ochranného krytu prispôsobte požiadavkám pracovného procesu. - Na zaistenie ochranného krytu utiahnite zaisťovaciu skrutku 7 uťahovacím momentom minimálne 10 Nm.

Ochranný kryt na delenie

Platí pre nasledujúce typy:

Pro oddelovanie pomocou viazaných brúsnych prostriedkov vždy používajte ochranný kryt na delenie. Pro oddelovanie kameňa vždy používajte odsávací kryt na delenie s vodiacimi saneami (príslušenstvo).

Ochranné kryty na delenie sa montujú analogicky k štandardnému ochrannému krytu (pozri obrázok A).

Prídavná rukoväť tlmaca vibrácií (pozri obr. B)

Montáž brúsneho taniera (pozri obr. F)

Platí pre nasledujúce typy:

Pojem "ručné elektrické náradie" používaný v nasledujúcom texte sa vzťahuje na ručné elektrické náradie napájané zo siete (s prívodnou šnúrou) a na ručné elektrické náradie napájané akumulátorovou batériou (bez prívodnej šnúry).

Týmto náradím nepracujte v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny,

plyny alebo horľavý prach. Ručné elektrické náradie vytvára iskry, ktoré by mohli prach alebo pary zapáliť.

Nedovoľte deťom a iným nepovolaným osobám, aby sa počas používania ručného elektrického náradia zdržiavali v blízkosti pracoviska. Pri odpútaní pozornosti zo strany inej osoby môžete stratiť kontrolu nad náradím.

Nepoužívajte prívodnú šnúru mimo určený účel na nosenie ručného elektrického náradia, ani na jeho zavesenie a zástrčku nevyberajte zo zásuvky ťahaním za prívodnú šnúru. Zabezpečte, aby sa sieťová šnúra nedostala do blízkosti horúceho telesa, ani do kontaktu s olejom, s ostrými hranami alebo pohybujúcimi sa súčiastkami ručného elektrického náradia. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko zásahu elektrickým prúdom.

Keď pracujete s ručným elektrickým náradím vonku, používajte tenké predlžovacie káble, ktoré sú schválené aj na používanie vo vonkajších priestoroch. Použitie predlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko zásahu elektrickým prúdom.

Ak sa nedá vyhnúť použitiu ručného elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko zásahu elektrickým prúdom.

Bezpečnosť osôb

Buďte ostražití, sústreďte sa na to, čo robíte, a k práci s ručným elektrickým náradím pristupujte s rozumom. Nepracujte s ručným elektrickým náradím nikdy vtedy, keď ste unavení, alebo keď ste pod vplyvom drog, alkoholu alebo liekov. Malý okamih nepozornosti môže mať pri používaní náradia za následok vážne poranenia.

Noste osobné ochranné pomôcky a používajte vždy ochranné okuliare. Nosenie osobných ochranných pomôcok, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chrániče sluchu, podľa druhu ručného elektrického náradia a spôsobu jeho použitia znižuje riziko poranenia.

Vyhýbajte sa neúmyselnému uvedeniu ručného elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním ručného elektrického náradia

230 | Slovensky

sa vždy presvedčte, či je ručné elektrické náradie vypnuté. Ak budete mať pri prenášaní ručného elektrického náradia prst na vypínači, alebo ak ručné elektrické náradie pripojíte na elektrickú sieť zapnuté, môže to mať za následok nehodu.

▷ Skôr ako náradie zapnete, odstráňte z neho nastavovacie náradie alebo kľúče na skrutky. Nastavovací nástroj alebo kľúč, ktorý sa nachádza v rotujúcej časti ručného elektrického náradia, môže spôsobiť vážne poranenie. Vyhýbajte sa abnormálnym polohám tela. Zabezpečte si pevný postoj a neprestajne udržiavajte rovnováhu. Takto budete môcť ručné elektrické náradie v neočakávaných situáciách lepšie kontrolovať. Pri práci noste vhodný pracovný odev. Nenoste široké oblečenie a nemajte na sebe šperky. Vyvarujte sa toho, aby sa vaše vlasy, odev a rukavice dostali do blízkosti rotujúcich súčiastok náradia. Voľný odev, dlhé vlasy alebo šperky môžu byť zachytené rotujúcimi časťami ručného elektrického náradia. Ak sa dá na ručné elektrické náradie namontovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne použité. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.

Ručné elektrické náradie dávajte opravovať len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zabezpečí, že bezpečnosť náradia zostane zachovaná.

Bezpečnostné pokyny pre uhlovú brúsku

Spoločné bezpečnostné pokyny pre brúsenie skleným papierom a pre leštenie Platí pre nasledujúce typy:

-06023014. -060230540 -0602306434 -0.60232440

Toto ručné elektrické náradie je určené na používanie ako brúska na brúsenie skleným papierom a ako leštička. Rešpektujte všetky výstražné upozornenia, pokyny, obrázky a údaje, ktoré ste dostali s týmto ručným elektrickým náradím. Ak by ste nedodržali nasledujúce pokyny, mohlo by to mať za následok zásah elektrickým prúdom, vznik požiaru a/alebo vážne poranenie. - Toto ručné elektrické náradie nie je vhodné na brúsenie, na prácu s drôtenými kefami ani na prácu s reznými kotúčmi. Tie spôsoby použitia, pre ktoré nebolo toto ručné elektrické náradie určené, môžu znamenať ohrozenie zdravia a zapríčiniť poranenia.

Spoločné bezpečnostné pokyny pre brúsenie, prácu s drôtenými kefami a pre rezanie kotúčom

Platí pre nasledujúce typy: -060230440 -060232444..464.474.434 -06023295 -06023315.. -06023325. -06023345..

Toto ručné elektrické náradie sa používa ako brúska, ako drôtená kefa a ako náradie na rezanie. Rešpektujte všetky výstražné upozornenia, pokyny, obrázky a údaje, ktoré ste dostali s týmto ručným elektrickým náradím. Ak by ste nedodržali nasledujúce pokyny, mohlo by to mať za následok zásah elektrickým prúdom, vznik požiaru a/alebo vážne poranenie. Toto ručné elektrické náradie nie je vhodné na brúsenie so skleným papierom ani na leštenie. Tie spôsoby použitia, pre ktoré nebolo toto ručné elektrické náradie určené, môžu znamenať ohrozenie zdravia a zapríčiniť poranenia.

Slovensky|231

Bezpečnostné pokyny pre brúsenie, brúsenie brúsnym papierom, pre prácu drôtenou kefou, leštenie a rezanie Platí pre všetky typy

Nepoužívajte žiadne také príslušenstvo, ktoré nebolo výrobcom určené alebo odporúčané špeciálne pre toto ručné elektrické náradie. Okolnosť, že príslušenstvo sa dá na ručné elektrické náradie upevniť, ešte neznamená, že to zaručuje jeho bezpečné používanie. Prípustný počet otáčok pracovného nástroja musí byť minimálne taký vysoký ako maximálny počet otáčok uvedený na ručnom elektrickom náradí. Príslušenstvo, ktoré sa otáča rýchlejšie, ako je prípustné, by sa mohlo rozlamať a rozletieť po celom priestore pracoviska. Vonkajší priemer a hrúbka pracovného nástroja musia zodpovedať rozmerovým údajom uvedeným na ručnom elektrickom náradí. Nesprávne dimenzované pracovné nástroje nemôžu byť dostatočne odclonené a kontrolované. - Pracovné nástroje, ktoré sú vybavené vložkou so závitom, musia presne pasovať na závit brúsneho vretena. Pri takých pracovných nástrojoch, ktoré sa montujú pomocou príruby, treba priemer otvoru pracovného nástroja prispôsobiť upínaciemu priemeru príruby.

Pracovné nástroje, ktoré nie sú presne upevnené do upínacieho mechanizmu ručného elektrického náradia, sa otáčajú nerovnomerne a intenzívne vibrujú, čo môže mať za následok stratu kontroly nad ručným elektrickým náradím.

Nepoužívajte žiadne poškodené pracovné nástroje. Pred každým použitím tohto ručného elektrického náradia skontrolujte, či nie sú pracovné nástroje, ako napr. brúsne kotúče, vystrčené alebo vylomené, či nemajú brúsne taniere uvoľnené miesta, trhliny alebo miesta intenzívneho opotrebovania, či nie sú na drôtených kefách uvoľnené alebo polámané drôty. Keď ručné elektrické náradie alebo pracovný nástroj spadne na zem, prekontrolujte, či nie sú poškodené, alebo použite nepoškodený pracovný nástroj. Keď ste prekontrolovali a upravili pracovný nástroj, zabezpečte, aby neboli v rovine rotujúceho nástroja, a aby sa tam ani nenachádzali žiadne iné osoby, ktoré sú v blízkosti Vášho pracoviska, a nechajte ručné elektrické náradie na maximálne otáčky. Poškodené pracovné nástroje sa obyčajne počas tejto doby testovania zistia. Používajte osobné ochranné prostriedky. Podľa druhu použitia náradia používajte ochranný štít na celú tvár, štít na oči alebo ochranné okuliare. Pokiaľ to práca vyžaduje, používajte ochrannú dýchaciu masku, chrániče sluchu, pracovné rukavice alebo špeciálnu zásteru, ktorá Vás uchráni pred odletujúcimi drobnými čiastočkami brúsiva a obrábaného materiálu. Predovšetkým oči treba chrániť pred odletujúcimi cudzími telieskami, ktoré vznikajú pri rôznych druhoch brúsenia náradia. Ochrana proti prachu alebo ochranná dýchacia maska musia predovšetkým odfiltrovať konkrétny druh prachu, ktorý vzniká pri danom druhu použitia náradia. Keď je človek dlhší čas vystavený hlasnému hluku, môže utrpieť stratu sluchu. Zabezpečte, aby sa iné osoby nachádzali v bezpečnej vzdialenosti od Vášho pracoviska. Každá osoba, ktorá

vstúpi do pracovného dosahu náradia, musí byť vybavená

Pri vykonávaní takej práce, pri ktorej by mohol rezný nástroj natrafiť na skryté elektrické vedenia alebo zasiahnuť vlastnú prívodnú šnúru, držte náradie len za izolované plochy rukoväti. Kontakt s elektrickým vedením, ktoré je pod napätím, môže dostať pod napätie aj kovové súčiastky náradia a spôsobiť zásah elektrickým prúdom. Zabezpečte, aby sa prívodná šnúra nenachádzala v blízkosti rotujúcich pracovných nástrojov náradia. Ak stratíte kontrolu nad ručným elektrickým náradím, môže sa prerušiť alebo zachytiť prívodná šnúra a Vaša ruka a Vaše predlaktie sa môžu dostať do rotujúceho pracovného nástroja. Nikdy neodkladajte ručné elektrické náradie skôr, ako sa pracovný nástroj úplne zastaví. Rotujúci pracovný nástroj môže dostať do kontaktu s odkladacou plochou, následkom čoho by ste mohli stratiť kontrolu nad ručným elektrickým náradím. Nikdy nemajte ručné elektrické náradie zapnuté vtedy, keď ho prenášate na iné miesto. Náhodným kontaktom Vašich vlasov alebo Vášho oblečenia s rotujúcim pracovným nástrojom by sa Vám pracovný nástroj mohol zavŕtať do tela. Pravidelne čistite vetracie otvory svojho ručného elektrického náradia. Ventilátor motora vtahuje do telesa náradia prach a veľké nahromadenie kovového prachu by mohlo spôsobiť vznik nebezpečného zásahu elektrickým prúdom. Nepoužívajte toto ručné elektrické náradie v blízkosti horľavých materiálov. Odletujúce iskry by mohli tieto materiály zapáliť. Nepoužívajte žiadne také pracovné nástroje, ktoré potrebujú chladenie kvapalinou. Používanie vody alebo iných tekutých chladiacich prostriedkov môže mať za následok zásah elektrickým prúdom.

Spätný ráz a príslušné výstražné upozornenia

Spätný ráz je náhlou reakciou náradia na vzpriecený, zaseknutý alebo blokujúci pracovný nástroj, napríklad brúsny kotúč, brúsny tanier, drôtená kefa a pod. Zaseknutý alebo zablokovaný vedie k náhlemu zastaveniu rotujúceho pracovného nástroja. Takýmto spôsobom sa nekontrolovane ručné elektrické náradie rozkrúti na zablokovanom mieste proti smeru otáčania pracovného nástroja. Keď sa napríklad brúsny kotúč vzpriecí alebo zablokuje v obrobku, môže sa hrana brúsneho kotúča, ktorá je zaseknutá do obrobku, zachytiť v materiáli a tým sa vylomiť z brúsneho taniera, alebo spôsobiť spätný ráz náradia. Brúsny kotúč sa potom pohybuje smerom k osobe alebo smerom preč od nej podľa toho, aký bol smer otáčania kotúča na mieste zablokovania. Brúsne kotúče sa môžu v takomto prípade rozlomiť.

Spätný ráz je následkom nesprávneho a chybného používania ručného elektrického náradia. Vhodnými preventívnymi opatreniami, ktoré popisujeme v nasledujúcom texte, mu možno zabrániť.

Rutné elektrické náradie vždy držte pevne a svoje telo a ruky udržiavajte vždy v takej polohe, aby ste vydržali prípadný spätný ráz náradia. Pri každej práci používajte prídavnú rukoväť, ak ju máte k dispozícii, aby ste mali čo najväčšiu kontrolu nad silami spätného rázu a reakčnými momentmi pri rozbehu náradia. Pomocou vhodných opatrení môže obsluhujúca osoba sily spätného rázu a sily reakčných momentov zvládnuť. Nikdy nedávajte ruku do blízkosti rotujúceho pracovného nástroja. Pri spätnom ráze by Vám mohol pracovný nástroj zasiahnuť ruku. Nemajte telo v priestore, do ktorého by sa mohlo ručné elektrické náradie v prípade spätného rázu vymrštiť. Spätný ráz vymrští ručné elektrické náradie proti smeru pohybu brúsneho kotúča na miesta blokovania. Mimoriadne opatrne pracujte v oblasti rohov, ostrých hrán a pod. Zabráňte tomu, aby obrobok vymrštil pracovný nástroj proti Vám, alebo aby sa v ňom pracovný nástroj zablokoval. Rotujúci pracovný nástroj má sklon zablokovať sa v rohoch, na ostrých hranách alebo vtedy, keď je vyhodený. To spôsobí stratu kontroly nad náradím alebo jeho spätný ráz. Nepoužívajte žiadny reťazový ani iný ozubený pílový list. Také pracovné nástroje často spôsobujú spätný ráz alebo stratu kontroly nad ručným elektrickým náradím.

Osobitné bezpečnostné predpisy pre brúsenie a rezanie ▸ Používajte výlučne brúsne telesá schválené pre Vaše ručné elektrické náradie a ochranný kryt určený pre konkrétne zvolené brúsne teleso. Brúsne telesá, ktoré neboli schválené pre dané ručné elektrické náradie, nemôžu byť dostatočne odclonené a nie sú bezpečné. Lomové brúsne kotúče treba montovať tak, aby ich brúsna plocha neprečnievala cez rovinu okraja ochranného krytu. Neodborne namontovaný brúsny kotúč, ktorý prečnieva cez rovinu okraja ochranného krytu, sa nedá dostatočne odcloniť. Ochranný kryt musí byť spoľahlivo upevnený priamo na ručnom elektrickom náradí a musí byť nastavený tak, aby sa dosiahla maximálna miera bezpečnosti a aby bola proti obsluhujúcej osobe otvorená iba najmenšia možná časť brúsneho telesa. Ochranný kryt pomáha chrániť obsluhujúcu osobu pred úlomkami materiálu, pred náhodným kontaktom s brúsnym telesom ako aj pred iskrami, ktoré by ohlapali odev obsluhujúcej osoby. Brúsne telesá sa smú používať len pre príslušné odporúčané oblasti použitia. Napr.: Nikdy nebrúste bočnou plochou rezacieho kotúča. Rezacie kotúče sú určené na uberanie materiálu rezaním. Pôsobenie bočných síl na tento kotúč môže spôsobiť jeho zlomenie. Vždy používajte pre vybraný typ brúsneho kotúča nepoškodenú upínaciu prírubu správneho rozmeru a tvaru. Vhodná príruba podopiera brúsny kotúč a znižuje nebezpečenstvo zlomenia brúsneho kotúča. Príruby pre rezacie kotúče sa môžu odlišovať od prírub pre ostatné brúsne kotúče. Nepoužívajte žiadne opotrebované brúsne kotúče z väčšieho ručného elektrického náradia. Brúsne kotúče

pre väčšie ručné elektrické náradie nie sú dimenzované na prevádzku s menšími ručnými elektrickými náradiami, môžu sa rozlomiť.

Ďalšie osobitné výstražné upozornenia k rezaciemu kotúču

Vyhýbajte sa zablokovaniu rezacieho kotúča alebo použitiu príliš veľkého prítlaku. Nevykonávajte žiadne nadmerne hlboké rezy. Preťaženie rezacieho kotúča zvyšuje jeho namáhanie a náchylnosť na vzpriecenie alebo zablokovanie, a tým zvyšuje možnosť spätného rázu alebo zlomenia rezacieho kotúča. Vyhýbajte sa priestoru pred rotujúcim rezacím kotúčom a za ním. Keď pohybujete rezacím kotúčom v obrobku smerom od seba, v prípade spätného rázu môže byť ručné elektrické náradie vymrštené rotujúcim kotúčom priamo na Vás. Ak sa rezací kotúč zablokuje, alebo ak prerušíte prácu, ručné elektrické náradie vypnite a pokojne ho držte dovtedy, kým sa rezací kotúč úplne zastaví. Nepokúšajte sa vyberať rezací kotúč z rezu vtedy, keď ešte beží, pretože by to mohlo mať za následok vyvolanie spätného rázu. Zistite príčinu zablokovania rezacieho kotúča a odstráňte ju. Nikdy nezapínajte znova ručné elektrické náradie dovtedy, kým sa rezací kotúč nachádza v obrobku. Skôr ako budete opatrne pokračovať v reze, počkajte, kým dosiahne rezací kotúč maximálny počet otáčok. V opačnom prípade sa môže rezací kotúč zaseknúť, vyskočiť z obrobku alebo vyvolať spätný ráz. Veľké platne alebo veľkorozmerné obrobky pri rezaní podoprite, aby ste znížili riziko spätného rázu zablokovaním rezacieho kotúča. Veľké obrobky sa môžu prehnúť následkom vlastnej hmotnosti. Obrobok treba podoprieť na oboch stranách, a to aj v blízkosti rezu aj na hrane. Mimoriadne opatrní buďte pri rezaní výrezov do neznámych stien alebo do iných neprehľadných miest. Zapichovací rezací kotúč môže pri zarezaní do plynového alebo vodovodného potrubia, do elektrického vedenia alebo iných objektov spôsobiť spätný ráz.

Osobitné bezpečnostné pokyny pre brúsenie brúsnym papierom

Nepoužívajte žiadne nadrozmerné brúsne listy, ale dodržiavajte údaje výrobcu o rozmeroch brúsnych listov. Brúsne listy, ktoré presahujú okraj brúsneho taniera, môžu spôsobiť poranenie a viesť k zablokovaniu, alebo k roztrhnutiu brúsnych listov alebo k spätnému rázu. Osobitné výstražné upozornenia pre leštenie: Nepripustite, aby boli uvoľnené niektoré súčiastky leštiaceho náradia, najmä upevňovacie šnúrky. Upevňovacie šnúrky založte alebo skráťte. Uvoľnené otáčajúce sa upevňovacie šnúrky by Vám mohli zachytiť prsty, alebo by sa mohli zachytiť o obrobok. Osobitné bezpečnostné pokyny pre prácu s drôtenými kefami: Všimnite si, či z drôtenej kefy nevypadávajú počas obvyklého používania kúsky drôtu. Drôtenú kefu preto

nepreťažujte príliš veľkým prítlakom. Odletujúce kúsky drôtu môžu ľahko preniknúť tenkým odevom a/alebo vniknúť do kože.

Ak sa odporúča používanie ochranného krytu, zabráňte tomu, aby sa ochranný kryt a drôtená kefa mohli dotýkať. Tanierové a miskovité drôtené kefy môžu následkom pritláčania a odstredivých síl zväčšiť svoj priemer.

Používajte ochranné okuliare.

Používajte vhodné prístroje na vyhľadávanie skrytých elektrických vedení a potrubí, aby ste sa im vyhli, alebo sa obráťte na miestne energetické podniky. Kontakt s elektrickým vodičom pod napätím môže spôsobiť požiar alebo mať za následok zásah elektrickým prúdom. Poškodenie plynového potrubia môže mať za následok explóziu. Preniknutie do vodovodného potrubia spôsobí vecné škody alebo môže mať za následok zásah elektrickým prúdom. Keď sa preruší prívod elektrického prúdu, napríklad pri výpadku siete alebo pri vytiahnutí zástrčky zo zásuvky, otočte vypínač a dajte ho do polohy vypnuté (VYP). Tým sa zabráni nekontrolovanému rozbehnutiu náradia. Nedotýkajte sa brúsnych ani rezných kotúčov, kým dostatočne nevychladnú. Brúsne a rezacie kotúče sa pri práci veľmi rozpália. ▶ Pri práci držte ručné elektrické náradie pevne oboma rukami a zaistite si stabilný postoj. Pomocou dvoch rúk sa ručné elektrické náradie ovláda bezpečnejšie. Zaistite obrobok. Obrobok upnutý pomocou upínacieho zariadenia alebo zveráka je bezpečnejší ako obrobok pridržiavaný rukou. ▶ Ručné elektrické náradie pripájajte len na elektrickú sieť, ktorá je uzemnená podľa predpisov. Zásuvka aj predlžovací kábel musia byť vybavené funkčným ochranným vodičom.

Bezpečnostné pokyny pre napájanie vysokofrekvenčného náradia

Prísne dodržiavajte bezpečnostné pokyny pre menič frekvencie! Bližšie údaje vám k tomu poskytne výrobca meniča frekvencie. Menič frekvencie musí byť vybavený zariadením na ochranu prúdu poruchovými prúdmi, ak ho chcete prevádzkovať v prostredí, ktoré si vyžaduje mimoriadnu ochranu osôb. Osobitná ochrana osôb je potrebná napríklad pri práci vo vlhkých miestnostiach alebo pri práci s materiálmi, pri obrábaní ktorých sa môže tvoriť vodivý prach. Nepoužitie zariadenia na ochranu prúdu poruchovými prúdmi môže viesť k zásahu osôb elektrickým prúdom, najmä nebezpečenstvo požiaru alebo spôsobiť vážne zranenie. Zariadenie na ochranu proti poruchovým prúdom smie namontovať do elektrickej napájacej siete len odborný

personál. Len v takomto prípade možno zabezpečiť bezchybné fungovanie zariadenia.

Výstupné napätie a frekvencia meniča frekvencie sa musia zhodovať s údajmi na typovom štítku vysokofrekvenčného ručného elektrického náradia. Toto ručné elektrické náradie sa smie používať výlučne s vhodnou zástrčkou. Zástrčka CEE musí byť dimenzovaná na menovitý prúd, ktorý si vyžaduje náradie (pozri "Technické údaje"). ▶ Montáž zástrčky a napájacieho pripojenia náradia musí vykonať odborný personál, ktorý je vyškolený na prácu so zariadeniami pre vysokofrekvenčné náradie. Používajte výlučne originálnu elektrickú šnúru! Pred každým použitím náradia skontrolujte ručné elektrické náradie, elektrickú šnúru a zástrčku, či nie sú poškodené. Elektrická šnúra ani zástrčka sa nesmú opravovať, ale treba ich vymeniť, aby ste sa vyhli nebezpečenstvu.

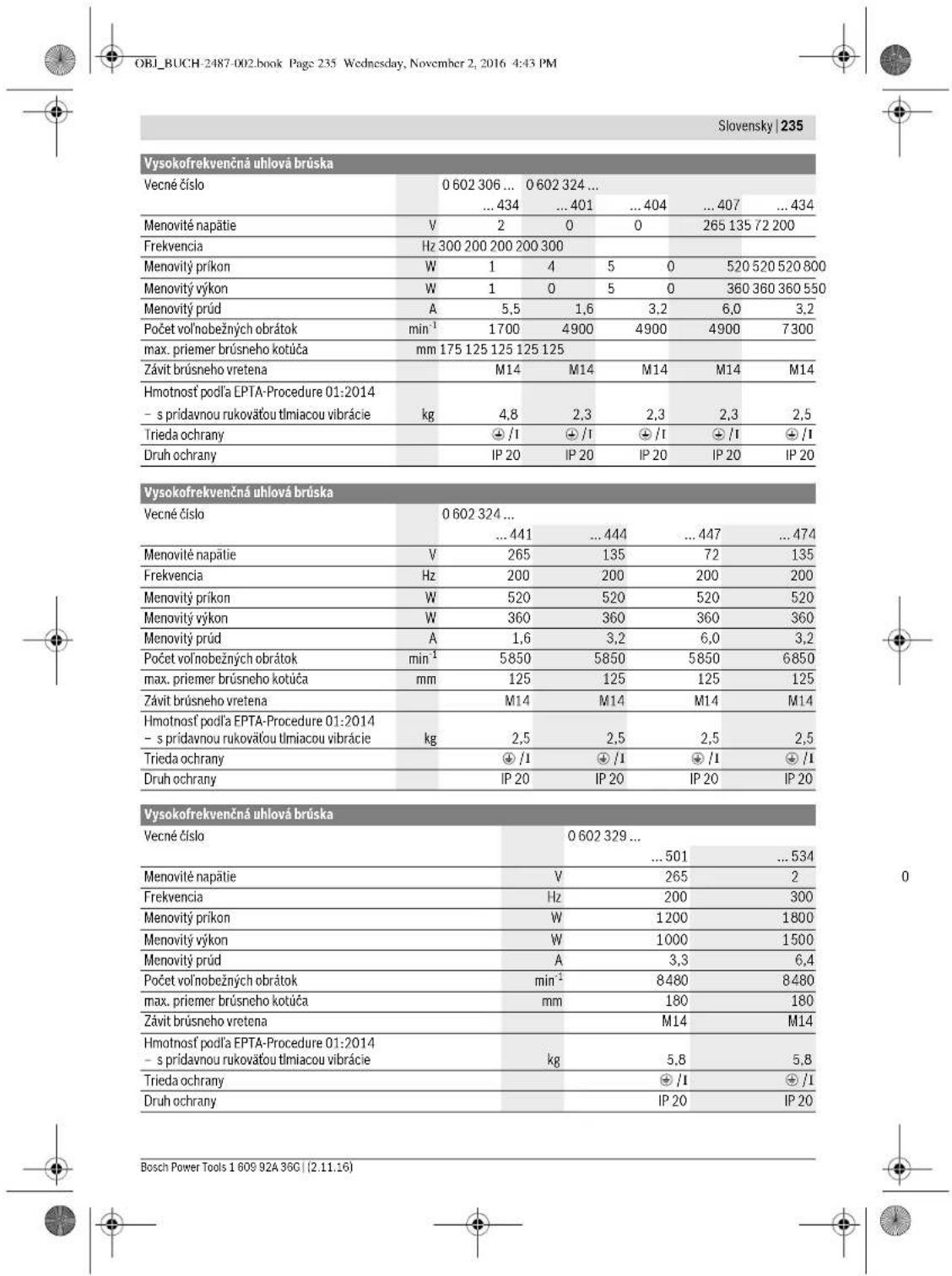

Platí pre všetky typy

Smiete používať výlučne dodané alebo pre toto ručné elektrické náradie schválené ochranné kryty a upínacie matice.

		0 602 334 50.	0 602 334 534
VyhodnotaNá hodnota hladiny hluku A výrobk je typicky
Hladina zvukového tlaku	dB(A)	86	86
Hladina akustického tlaku	dB(A)	97	97
Nepresnost merania K	dB	3	3
Používajte chránic sluch!
Celkové hodnoty vibráci aₙ (suma vektorov troch smerov) a nepresnost merania K zistované podla normy EN 60745-2-3.
Obrusovanie pocrchovej plochy (hrubovanie):
aₙ	m/s²	7	7
K	m/s²	3	3
Leštenie:
aₙ	m/s²	-	-
K	m/s²	-	-
Brúsenie brúsnym listom:
aₙ	m/s²	-	-
K	m/s²	-	-

Úroveň kmitov uvedená v týchto pokynoch bola nameraná podľa meracieho postupu uvedeného v norme EN 60745 a možno ju použiť na vzájomné porovnávanie elektronáradia. Hodí sa aj na predbežný odhad zaťaženia vibráciami. Uvedená hladina vibrácií reprezentuje hlavné druhy použitia tohto ručného elektrického náradia. Pokiaľ sa ale bude elektronáradie používať na iné práce, s odlišným príslušenstvom, s inými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií líšiť. To môže výrazne zvýšiť zaťaženie vibráciami počas celej pracovnej doby.

Na presný odhad zaťaženia vibráciami počas určitého časového úseku s náradím treba zohľadniť doby, počas ktorých je ručné elektrické náradie vypnuté alebo doby, keď náradie síce beží, ale v skutočnosti sa nepoužíva. To môže výrazne redukovať zaťaženie vibráciami počas celej pracovnej doby.

Na ochranu osoby pracujúcej s náradím pred účinkami zaťaženia vibráciami vojaknej ďalšie bezpečnostné opatrenia.

ako sú napríklad: údržba ručného elektrického náradia a používaných pracovných nástrojov, zabezpečenie zachovania teploty rúk, organizácia jednotlivých pracovných úkonov.

Vyhlásenie o konformite C

Vyhlasujeme na výhradnú zodpovednosť, že výrobok opísaný v časti „Technické údaje“ spĺňa všetky príslušné ustanovenia smerníc 2011/65/EU, 2014/30/EU, 2006/42/ES vrátane ich zmien a je v súlade s nasledujúcimi normami: EN 60745-1, EN 60745-2-3, EN 50581.

Súbor technickej dokumentácie (2006/42/ES)

sa nachádza:

1609 92A 36G| (2.11.16) Bosch Power Tools

Upozornenie: Pri zlomení brúsneho kotúča počas používania alebo pri poškodení upínacích prvkov na ochrannom kryte/na ručnom elektrickom náradí je potrebné zaslať ručné elektrické náradie na opravu do autorizovaného servisu, adresy nájdete v odseku „Servisné stredisko a poradenstvo pri používaní“.

Ochranné kryty nastavte tak, aby zabraňovali odletovaniu iskier smerom k obsluhujúcej osobe.

Upozornenie: Kódovacie výstupky na ochranných krytoch zabezpečujú, že sa na ručné elektrické náradie namontuje iba taký ochranný kryt, ktorý je preň vhodný.

Ochranný kryt na brúsenie (pozri obrázok A) Platí pre nasledujúce typy:

-060230440. -06023295.. -0602324434 -06023315.. -060232444. -06023325.. -0602324464 -06023345.. -0602324474

• Nasadenie ochranného krytu 6 s kódovacími výstupkami 8 do kódovacej drážky na krčku vretena 4 tak, aby ochranný kryt sedel na prírube ručného elektrického náradia.
• Polohu ochranného krytu prispôsobte požiadavkám konkrétnej pracovnej úlohy.
• Na zaistenie ochranného krytu utiahnite aretačnú skrutku 7 uťahovacím momentom minimálnej hodnoty 1 Nm.

Ochranný kryt na rezanie

Platí pre nasledujúce typy

-060230440. -06023295.. -0602324434 -06023315.. -060232444. -06023325.. -060234464 -06023345. -0602324474

Pri rezaní pomocou brúsnych nástrojov obsahujúcich spojivo používajte vždy špeciálny ochranný kryt na rezanie. Na rezanie kameňa používajte vždy ochranný kryt na rezanie s vodiacimi lištami (príslušenstvo). Ochranné kryty na rezanie sa montujú podobne ako štandardné ochranné kryty (pozri obrázok A).

Prídavná rukoväť

mäkkou podložkou tlmivou vibrácie (pozri obrázok B)

Prídavná rukoväť s mäkkou podložkou tlmivou vibrácie umožňuje prácu so zníženými vibráciami, súčasne prácu príjemnú a bezpečnú.

Používajte ručné elektrické náradie iba s prídavnou rukoväťou 2.

Namontujte prídavnú rukoväť 2 naskrutkovaním podľa spôsobu práce buď na pravú stranu alebo na ľavú stranu hlavy ručného náradia. Na prídavnej rukoväti nerobte v žiadnom prípade nejaké zmeny. Keď je prídavná rukoväť poškodená, ďalej ju už nepoužívajte.

Chránič prstov (pozri obrázok C)

Platí pre nasledujúce typy:

-06023014. -060232440 -060230540. -0602306434

Pri práci s gumeným brúsnym tanierom 17 alebo s miskovitou, kotúčovou, vejárovitou brúsnou kotúčom odporúčame namontovať chránič prstov 9. - Chránič prstov 9 upevnite pomocou prídavnej rukoväte 2.

Montáž brúsnych nástrojov

Montáž brúsneho, rezacieho a hrubovacieho kotúča (pozri obrázky D1 - D2)

Platí pre nasledujúce typy:

-060230440. -06023315.. -060232444,..464,-06023325.

474.434

-06023295..

Montáž

• Postarajte sa o to, aby bol na nástroj namontovaný vhodný ochranný kryt (pozri „Montáž ochranných prvkov", strana 239).
• Nasaďte upínaciu prírubu 10 na brúsne vreteno 3. V upínacej prírube 10 je okolo centrovacieho nástavca vložený element z plastu (okrúhla podložka). Ak táto okrúhla podložka chýba, alebo ak je prípadne poškodená, treba ju ešte pred montážou upínacej príruby 10 bezpodmienečne vymeniť za novú. - Nasaďte požadovaný pracovný nástroj 11 (brúsny, rezací alebo hrubovací kotúč) na brúsne vreteno 3 tak, aby sa otáčal správnym smerom.
• Na závit brúsneho vretena nasaďte upínaciu maticu 12 tak, aby stredná priehlbinka upínacej matice ukazovala smerom hore. Pomocou kolíkového kľúča 13 upínaciu maticu dobre utiahnite, zatiaľ čo vidlicovým kľúčom 14 založeným na plôške pre kľúč pridržiavate brúsne vreteno 3 proti otáčaniu.

Demontáž

Pridržte brúsne vreteno 3 pomocou vidlicového kľúča 14 založeného na plôške pre kľúč. Upínaciu maticu 12 odskrutkujte pomocou kolíkového kľúča 13 z brúsneho vretena, zatiaľ čo vidlicovým kľúčom 14 založeným na plôške pre kľúč pridržiavate brúsne vreteno proti otáčaniu. - Potom stiahnite z brúsneho vretena brúsny nástroj aj upínaciu prírubu.

Rucne elektrické náradie so stláčadlom na aretáciu vretena 5

Platí pre nasledujúce typy:

-060232440, -0602324434, -060232444.

Pri tomto type ručného elektrického náradia, ktoré má tlačidlo na aretáciu vretena 5, odpadá pri montáži brúsnych nástrojov pridržiavanie pomocou vidlicového kľúča (pozri obrázky E1-E2).

Tlačidlo aretácie vretena stláčajte len vtedy, keď sa brúsne vreteno nepohybuje. Inak by sa mohlo ručné elektrické náradie poškodiť. - Pred vložením brúsneho nástroja zaaretujte pomocou tlačidla aretácie vretena 5 brúsne vreteno 3 a podržte toto tlačidlo v stlačenej polohe. Namontujte požadovaný brúsny nástroj (pozri, Montáž brúsneho, rezacieho a hrubovacieho kotúča strana 240).

Uvoľnite tlačidlo na aretáciu vretena 5, aby ste uvoľnili aretáciu brúsneho vretena.

Montáž gumeného brúsneho taniera (pozri obrázok F)

Platí pre nasledujúce typy:

Montáž sukenného kotúča (pozri obrázok G)

Platí pre nasledujúce typy:

Montáž drôtených kief (pozri obrázok H)

Platí pre nasledujúce typy:

-060230440, -060232444, -060232474, -060232434

-0602395..

Montáž

Dávajte pozor na to, aby sa závit drôtenej kefy presne hodil k závitu brúsneho vretena (M14).

• Postarajte sa o to, aby bolo na náradí namontované ochranné zariadenie a prídavná rukoväť (pozri „Montáž ochranných prvkov“, strana 239).
• Požadovanú drôtenú kefu 19 (miskovitú alebo kotúčovú kefu) naskrutkujte na brúsne vreteno 3 tak ďaleko, aby tesne priliehala k ploche pre kľúč brúsneho vretena, zatiaľ čo vreteno pridržiavate proti otáčaniu vidlicovým kľúčom 14 založeným na ploche pre kľúč brúsneho vretena.

Demontáž

Zablokovanú drôtenú kefu 19 odskrutkujte z brúsneho vretena pomocou jedného vidlicového kľúča založeného na plôške pre kľúč kefy, pričom druhým vidlicovým kľúčom 14 založeným na plôške pre kľúč brúsneho vretena 3 pridržiavate vreteno proti otáčaniu.

Odsávanie prachu a triesok

Prach z niektorých materiálov, napr. z náterov obsahujúcich olovo, z niektorých druhov tvrdého dreva, minerálov a kovov, môže byť zdraviu škodlivý. Kontakt s takýmto prachom alebo jeho vdychovanie môže vyvolať alergické reakcie a/alebo spôsobiť ochorenie dýchacích ciest pracovníka, prípadne osôb, ktoré sa nachádzajú v blízkosti pracoviska. Určité druhy prachu, napr. prach z dubového alebo z bukového dreva, sa považujú za rakovinotvorné, a to predovšetkým v kombinácii s ďalšími materiálmi, ktoré sa používajú pri spracovaní dreva (chromany, chemické prostriedky na ochranu dreva). Materiál, ktorý obsahuje azbest, smú opracovávať len špeciálne vyškolení pracovníci. Používajte podľa možnosti také odsávanie, ktoré je pre daný materiál vhodné. - Postarajte sa o dobré vetranie svojho pracoviska. - Odporúčame Vám používať ochrannú dýchaciu masku s filtrom triedy P2. Dodržiavajte a rešpektujte predpisy vlastnej krajiny týkajúce sa kontroly materiálu. Vyhýbajte sa usadzovaniu prachu na Vašom pracovisku. Viaceré druhy prachu majú schopnosť ľahko vznietiť sa.

Prípojka na zdroj elektrického prúdu

Na používanie tohto ručného elektrického náradia potrebujete menič frekvencie, ktorý produkuje striedavý trojfázový prúd s frekvenciou podľa typového štítka.

Meniče frekvencie existujú v rôznych veľkostiach, s rôznymi frekvenciami, sekundárnymi napätiami a menovitými výkonmi. Výber meniča frekvencie závisí od toho, aké druhy ručných elektrických náradí naň budete pripájať. Pri kúpe nového

Montáž zástrčky CEE (pozri obrázky I1-I2)

• Uvoľnite obe skrutky 22 a vytiahnite vložku zástrčky 21 z telesa zástrčky CEE 24. V plastovom výlisku 25 vyrežte pre špeciálny kábel ručného elektrického náradia otvor príslušného priemeru a teleso zástrčky CEE navlečte na špeciálny kábel.
• Štyri žily preveďte cez odľahčovací príchytku prívodnej šnúry 20.
• Uvoľnite štyri malé skrutky 23 vo vložke zástrčky 21 a zástrčku

Koncovku hnedej žily L1 do zdierky L1. Koncovku modrej žily L2 do zdierky L2, koncovku čiernej žily L3 do zdierky L3 a napokon aj koncovku zeleno-žltej žily do zdierky ochranného kontaktu. Štyri malé skrutky 23 vo vložke zástrčky 21 opäť dobre zaskrutkujte, aby ste všetky štyri žily zafixovali. Odtiahnite ovládací krúžok 20 potom dobre upevnite priskrutkovaním na izolácii prívodnej elektrickej šnúry, aby neboli káblové koncovky žíl vystavené zaťaženiu ťahom. Vložku zástrčky 21 opäť zasuňte do telesa zástrčky CEE 24 a obe skrutky 22 opäť dobre zaskrutkujte. Potom prekontrolujte správnu funkciu ochranného vodiča. Zástrčku CEE 24 vysokofrekvenčného ručného elektrického náradia zastrčte do zásuvky siete frekvenčného meniča. Teraz môžete pripojiť menič frekvencie na elektrickú sieť. Postup pripojenia meniča frekvencie na elektrickú sieť nájdete v Návode na používanie meniča frekvencie. Potom prekontrolujte smer otáčania náradia!

Kontrola smeru otáčania

Smer otáčania brúsneho vretena musí súhlasiť so smerom šípok vyobrazených na ručnom elektrickom náradí. Ak sa pri zapnutí otáča brúsne vreteno nesprávnym smerom (pozri „Zapnutie a vypnutie ručného elektrického náradia“, strana 242), treba ručné elektrické náradie okamžite vypnúť a odpojiť ho od napájania elektrickým prúdom. Uvoľnite znova obe skrutky 22 a vytiahnite vložku zástrčky 21 opäť z telesa zástrčky CEE 24. Uvoľnite káblové koncovky hnedej a čiernej žily zo zdierok. Zasuňte potom káblovú koncovku čiernej žily L3 do zdierky L1 a káblovú koncovku hnedej žily L1 do zdierky L2.

242 | Slovensky

• Štyri malé skrutky 23 vložky zástrčky 21 opäť dobre zaskrutkujte, aby ste všetky štyri žily zafixovali. Vložku zástrčky 21 opäť zasuňte do telesa zástrčky CEE 24 a obe skrutky 22 opäť dobre zaskrutkujte. Potom prekontrolujte správnu funkciu ochranného vodiča.
• Náradie potom opäť pripojte na zdroj elektrickej energie.

Prevádzka

Uvedenie do prevádzky

Napätie a frekvencia zdroja elektrického prúdu sa musia zhodovať s údajmi na typovom štítku ručného elektrického náradia. Pred použitím brúsneho nástroja vždy skontrolujte. Brúsny nástroj musí byť bezchybne namontovaný a musí sa dať voľne otáčať. Vykonajte s nástrojom skúšobný chod bez zaťaženia v trvaní minimálne 1 minúty. Nepoužívajte žiadne brúsne nástroje, ktoré sú poškodené, neokrúhle alebo vibrujúce. Poškodené brúsne nástroje sa môžu pri práci roztrhnúť a môžu spôsobiť poranenie. Vypínač dajte do polohy „VYP“ v tom prípade, keď ručné elektrické náradie prestane odvádzať teplo, aj keď sa vypínač nachádza v polohe ZAP. Tým zabránite opätovnému nekontrolovanému rozbehnutiu náradia. Skontrolujte napájanie elektrickou energiou (pozri „Prípojka na zdroj elektrického prúdu“, strana 241), ešte predtým, ako ručné elektrické náradie opätovne spustíte. Najprv vždy pripojte vysokofrekvenčné ručné elektrické náradie na menič frekvencie, predtým ako menič frekvencie pripojíte na elektrickú sieť.

Zapnutie a vypnutie meniča frekvencie

Meniteľ frekvencie musíte uviesť do prevádzky ešte predtým, ako zapnete ručné elektrické náradie.

Dodržiavajte pritom pokyny uvedené v návode na používanie meniča frekvencie.

Zapínanie a vypínanie ručného elektrického náradia s ističom (pozri obrázok J2)

Platí pre nasledujúce typy:

- 0 602 301 4.. - 0 602 329 5.. - 0 602 304 4.. - 0 602 331 5.. - 0 602 305 4.. - 0 602 332 5.. - 0 602 306 4.. - 0 602 334 5..

• Ak chcete ručné elektrické náradie zapnúť, posuňte vypínač 1 smerom dopredu a potom ho stlačte.
• Na zaaretovanie stlačeného vypínača 1 posuňte vypínač 1 ďalej dopredu.
• Ak chcete ručné elektrické náradie vypnúť, vypínač 1 uvoľnite, resp. v takom prípade, keď je zaaretovaný, nakrátko vypínač 1 stlačte a potom ho uvoľnite.

Pokyny na používanie

Predtým, ako budete na ručnom elektrickom náradí vykonávať nastavovanie, výmenu príslušenstva alebo predtým, ako ručné elektrické náradie odložíte, odpojte ho od elektrickej energie. Toto preventívne opatrenie zabráni neúmyselnému spusteniu ručného elektrického náradia. Buďte opatrní pri rezaní drážok do nosných stien, pozri odsek „Pokyny k stavebnej statike“. Obrobok upevnite v takom prípade, keď nie je zaistený vlastnou hmotnosťou. Nezaťažujte ručné elektrické náradie do takej miery, aby sa zastavilo. Ak ste ručné elektrické náradie vystavili silnému zaťaženiu, nechajte ho potom ešte niekoľko minút bežať na voľnobeh, aby sa ochladil pracovný nástroj.

Brusenie pomocou vejárovitého brúsneho kotúča

Pomocou vejárovitého brúsneho kotúča (príslušenstvo) môžete obrusovať zaoblené plochy a profily (kontúrové brúsenie). Vejárovité brúsne kotúče majú podstatne dlhšiu životnosť, vytvárajú nižšiu hladinu hluku a nižšie brúsne teploty ako bežné brúsne kotúče.

Rezanie kovu (pozri obrázok K)

Pri rezaní pomocou brúsnych nástrojov obsahujúcich spojivo používajte vždy špeciálny ochranný kryt na rezanie.

Pri rezaní pracujte miernym posuvom, ktorý zodpovedá obrábanému materiálu. Nevyvíjajte na rezný kotúč tlak, nezahrievajte ho ani ho nenechávajte oscilovať.

Nebrzdite dobiehajúce rezacie kotúče pritlakom na ich bočnú stenu.

S týmto ručným elektrickým náradím treba vždy pracovať proti smeru otáčania kotúča. Inak hrozí nebezpečenstvo, že sa stane nekontrolovaným a spôsobí zranenie.

Pri rezaní profilov a štvorhranných rúr je najlepšie začať na najmenšom priereze.

Rezanie kameňa

Pri rezaní do kameňa sa postarajte o dostatočné intenzívne odsávanie prachu. Používajte ochrannú dýchaciu masku. Toto ručné elektrické náradie sa smie používať len na rezanie nasucho/brúsenie nasucho.

Brúsenie s gumovým brúsnym tanierom pomocou skleného papiera.

Výber vhodného brúsneho papiera závisí od materiálu, ktorý bude treba obrábať.

Firma Bosch ponúka rôzne kvality brúsnych listov, vhodných na používanie s gumovými brúsnymi taniermi. Dajte si poradiť od svojho odborného predajcu.

Leštenie pomocou súkenného kotúča

Pri leštení sa brúsna pasta nanáša na obrábaný materiál alebo na súkenný leštiaci kotúč a pomocou rotácie sa zapracuje do povrchu materiálu.

Ak budete pracovať v niekoľkých leštiacich stupňoch, pri ktorých sa používa leštiaci prostriedok s čoraz menším zrnom, treba používať na každý stupeň zrnitosti leštiaceho prostriedku osobitný súkenný leštiaci kotúč.

Pri každom leštiacom stupni starostlivo vyčistite povrchovú plochu obrábaného materiálu.

Údržba a servis

Údržba a čistenie

Pred prerušením napájania elektrickou energiou, skôr ako budete vykonávať na ručnom elektrickom náradí nastavovanie, výmenu príslušenstva, alebo predtým, ako ručné elektrické náradie odložíte. Toto preventívne opatrenie zabráni neúmyselnému spusteniu ručného elektrického náradia. Ručné elektrické náradie a jeho vetracie štrbiny udržiavajte vždy v čistote, aby ste mohli pracovať kvalitne a bezpečne. Pri používaní za extrémnych pracovných podmienok používajte podľa možnosti vždy odsávacie zariadenie. Vetracie štrbiny náradia častejšie vyfúkajte a predraďte prúdový chránič (PRCD). Pri obrábaní kovov sa môžu na vnútri ručného elektrického náradia usadzovať jemné dobre vodivé prachy. To môže mať negatívny vplyv na ochrannú izoláciu ručného elektrického náradia. Pravidelne merajte počet voľnobežných otáčok brúsneho vretena. Ak sa nameraná hodnota nachádza o viac ako 10% pod alebo nad uvedenou hodnotou voľnobežných otáčok náradia (pozri, Technické údaje), mali by ste dať ručné elektrické náradie prekontrolovať v niektorom autorizovanom servisnom stredisku Bosch. Pri veľmi vysokom počte voľnobežných otáčok sa môže zarezávací nástroj zlomiť. Pri príliš nízkom počte otáčok sa pracovný výkon náradia zmenší. Používajte výlučne originálnu elektrickú šnúru! Pred každým použitím ručného elektrického náradia prekontrolujte ručné elektrické náradie, elektrickú šnúru a zástrčku, či nie sú náhodou poškodené. Elektrická šnúra a zástrčka sa nesmú opravovať, ale treba ich vymeniť, aby ste sa vyhli nebezpečenstvu. Prácu na údržbe a oprave zverte iba kvalifikovanému odbornému personálu. Tým sa zabezpečí, že bezpečnosť ručného elektrického náradia zostane zachovaná.

Prípojné zásuvky, spojky a zástrčku ručného elektrického náradia odpojeného od elektrickej siete pravidelne čistite pomocou suchej handričky, ktorá nepúšťa chlpy, a odstráňte z ručného elektrického náradia čiastočky prachu a nečistôt. Každých 150 prevádzkových hodín vyčistite prevodovku pomocou málo agresívneho rozpúšťadla. Dodržiavajte pokyny výrobcu rozpúšťadla o používaní a likvidácii. Prevodovku potom namastite špeciálnym prevodovým tukom Bosch. Toto čistenie zopakujte po prvom čistení po každých ďalších 300 prevádzkových hodinách náradia.

Autorizované servisné stredisko Bosch vykonáva tieto práce rýchlo a spoľahlivo.

Ak je potrebná výmena prívodnej šnúry, musí ju vykonať firma Bosch alebo niektoré autorizované servisné stredisko ručného elektrického náradia Bosch, aby sa zabránilo ohrozeniu bezpečnosti používateľa náradia.

Servisné stredisko Vám odpovie na otázky týkajúce sa opráv a údržby Vášho produktu, ako aj náhradných súčiastok. Rozložené obrázky a informácie k náhradným súčiastkam nájdete aj na web-stránke:

www.bosch-pt.com

Tím poradcov Bosch Vám s radosťou poskytne pomoc pri otázkach týkajúcich sa našich produktov a ich príslušenstva.

V prípade akýchkoľvek otázok a objednávok náhradných súčiastok uveďte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.

Slovensko

Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch.sk

Likvidácia

Ručné elektrické náradie, príslušenstvo a balenie dajte na recykláciu šetriacu životné prostredie.

Neodhadzujte ručne elektrické náradie do komunálneho odpadu!

Len pre krajiny EÚ:

Podľa Európskej smernice 2012/19/EÚ o starých elektrických a elektronických výrobkoch, aplikovanej v národnom práve, sa musia už nepoužiteľné elektrické produkty zbierať separovane a dať na recykláciu zodpovedajúcu ochrane životného prostredia.

Zmeny vyhradené.

Postupnosť montáže:

-060230440. -06023315. -060232444...464. -06023325. ...474...434 -06023345. -06023295..

Montáž

Vložte, podľa montážneho návodu, ochranný kryt do držiaka (pozri *Montážna prípojka, strana 287). Vložte oporné príruby 10 na izolačné podložky 3.

Na opornú prírubu 10 a na izolačnú dosku 3 naneste mazaciu pastu (okrem kruhového prierezu). Ak nie je k dispozícii kruhový prierez alebo je poškodený, je potrebné ho vymeniť/opraviť, pred montážou oporných prírub.

Vložte podľa správneho smeru otáčania do izolačných puzdier 11 (štvorcový, šesťhranný alebo okrúhly prierez) na izolačné podložky. Utiahnite poistnú maticu 12 na skrutku tak, aby bola zaistená stredová poloha. - Poistnú maticu uťahujte rukoväťou, nie kľúčom, pomocou kľúča 14 na skrutku s hlavou.

Demontáž

Pomocou kľúča 14 odskrutkujte poistnú maticu 12 rukoväťou, nie kľúčom, a potom odstráňte izolačné puzdro. Pri demontáži držte povrch kľúčom. - Potom odstráňte opornú prírubu z izolačného puzdra.

Elektrické náradie s fixátorom hriadeľa

Postupnosť montáže:

-060232440 -0602324434 -060232444

Pri elektrickom náradí s fixátorom hriadeľa 5 je potrebné stlačiť tlačidlo pred montážou izolačných nástrojov (pozri MAN.E1-E2).

Pred nasadením na fixátor hriadeľa skontrolujte, či izolačný hriadeľ nie je poškodený! V prípade poškodenia ho vymeňte. - Pri nasadzovaní nástroja na fixátor hriadeľa 5, ak je izolačný hriadeľ zaistený, držte tlačidlo stlačené.

Ппгздддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддд徴ын. II Pa6oTe t c npOthBONpaxoBa MaCKa. IIonycka ce HnoIOnBaHTo ha enEKeTPOINHCTpyMEnTA caMo 3a CxO pr3Ae H cyu xho nnHOBaBe.

Pri práci na kameninovom materiáli je najlepšie použiť diamantový hrot. Na predĺženie životnosti nástroja je potrebné použiť vodnú chladiacu kvapalinu.

HnonahnaBte nEeKpOHNCTpyMeHTa cAmo C BKnOueHna npaxOyIbOHTeHa cNCTeMa H paoTe rC npOHTbONpXoBaDnXaTeHa naMCA.
