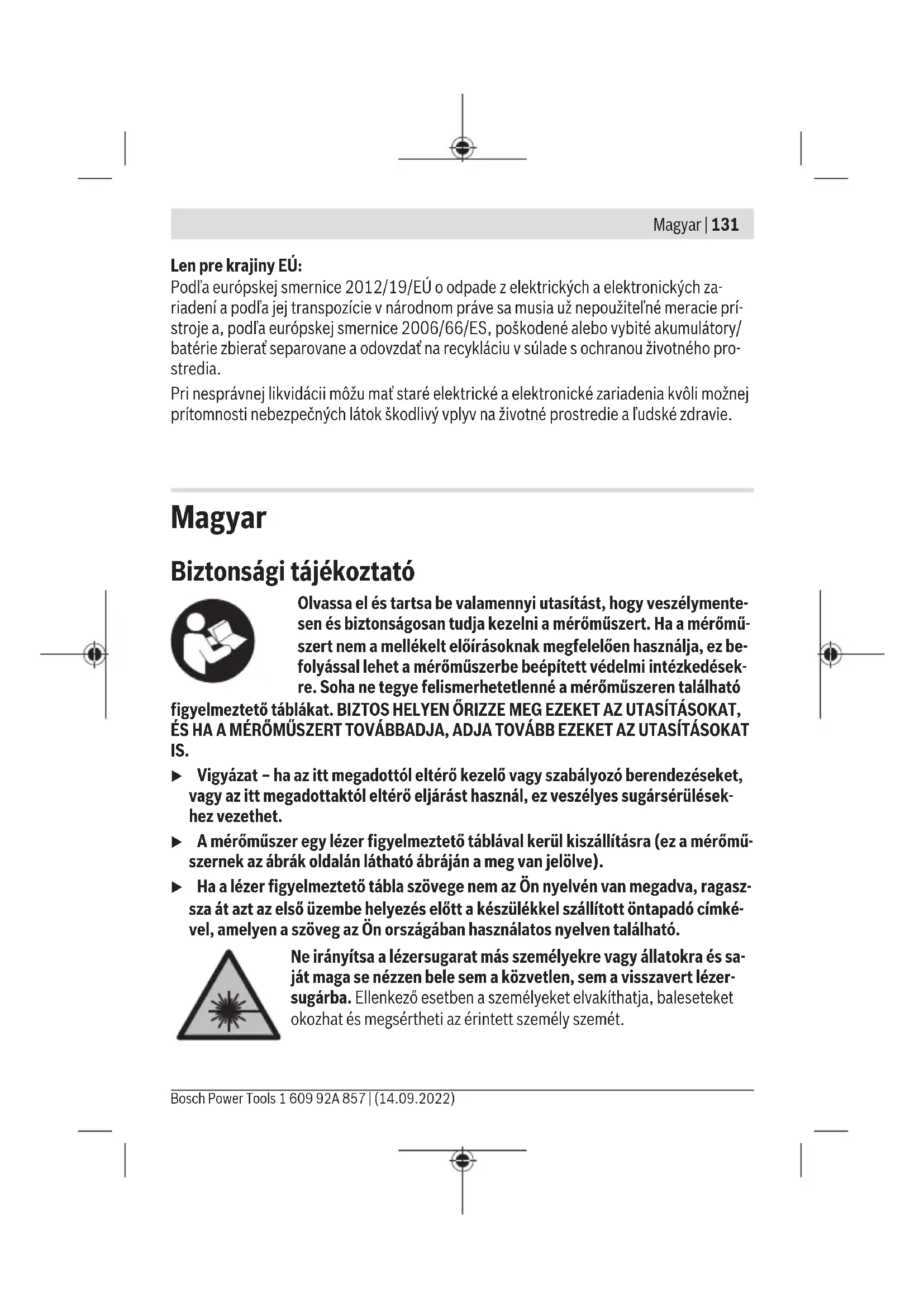

HASZNÁLATI ÚTMUTATÓ UniversalLevel 3 BOSCH

(12) Lézerpont kereső szemüveg

A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban valamennyi tartozék megtalálható. Műszaki adatok Keresztvonalas lézer UniversalLevel 3 Rendelési szám 3603F639.. Működési tartomány kb.

10m Lézervonal nyílásszög 120° Szintezési pontosság B)C) – Lézervonalak ±0,5mm/m – Lézerpont ±1,0mm/m Önszintezési tartomány ±4° Szintezési idő <4s Üzemi hőmérséklet +5°C…+40°C Tárolási hőmérséklet –20°C…+70°C Max. használati magasság a vonatkoztatási magasság fe- lett 2000m A levegő max. relatív nedvességtartalma 90% Szennyezettségi fok az IEC61010-1 szerint 2

Lézerosztály 2 Lézervonalak – Lézertípus <10mW, 630–650nm – C₆ 10 – Eltérés 50×10mrad (teljes szög) Lézerpont Bosch Power Tools 1 609 92A 857 | (14.09.2022)134 | Magyar Keresztvonalas lézer UniversalLevel 3 – Lézertípus <1mW, 630–650nm – C₆ 1 – Eltérés 0,8mrad (teljes szög) Műszerállvány-csatlakozó 1/4" Elemek 3×1,5VLR6(AA) Élettartam, kb.

Súly az „EPTA-Procedure01:2014” (2014/01 EPTA‑el- járás) szerint 0,54kg Méretek(hosszúság×szélesség×magasság) 131×75×126mm A) A működési területet hátrányos környezeti körülmények (pl. közvetlen napsugárzás) lecsökkent- hetik.

20–25°C hőmérséklet mellett C) A megadott értékek normálistól előnyös környezeti feltételekre (például nincs rezgés, nincs köd, nincs füst, nincs közvetlen napsugárzás) vonatkoznak. Erős hőmérsékletingadozások után a pon- tosság eltérhet a megadott értékektől. D) Csak egy nem vezetőképes szennyezés lép fel, ámbár időnként a harmatképződés következté- ben ideiglenesen egy nullától eltérő vezetőképességre is lehet számítani. A mérőműszerét a típustáblán található (6) gyári számmal lehet egyértelműen azonosítani. Összeszerelés Az elemek behelyezése/kicserélése A mérőműszer üzemeltetéséhez alkáli-mangán-elemek alkalmazását javasoljuk. A (9)elemfiók fedelének felnyitásához nyomja meg a (8)reteszelést és vegye le az elemfiók fedelét. Tegye be az elemeket. Ekkor ügyeljen az elemfiók fedél belső oldalán található ábrázolásnak megfelelő helyes polaritás betartására. Ha az elemek gyengék, a (4)elem figyelmeztetés piros színben világít. Mindig valamennyi elemet egyszerre cserélje ki. Csak egy azonos gyártó cég azonos ka- pacitású elemeit használja. u Vegye ki az elemeket a mérőműszerből, ha azt hosszabb ideig nem használja. Az elemek a mérőműszeren belüli hosszabb tárolás során korrodálhatnak, vagy magától kimerülhetnek. 1 609 92A 857 | (14.09.2022) Bosch Power ToolsMagyar | 135 Üzemeltetés Üzembe helyezés u Óvja meg a mérőműszert a nedvességtől és a közvetlen napsugárzás behatásá- tól. u Ne tegye ki a mérőműszert szélsőséges hőmérsékleteknek vagy hőmérsékletin- gadozásoknak. Például ne hagyja a mérőműszert hosszabb ideig az autóban. Na- gyobb hőmérsékletingadozások esetén várja meg, amíg a mérőműszer hőmérsékletet kiegyenlítődik, mielőtt azt üzembe helyezné. Szélsőséges hőmérsékletek vagy hőmér- sékletingadozások esetén a mérőműszer pontossága csökkenhet. u Óvja meg a mérőműszert a heves lökésektől és a leeséstől. A mérőműszer megron- gálódása következtében a pontosság csökkenhet. Egy erős lökés vagy egy leesés után hasonlítsa össze a lézervonalat egy imsert vízszintes vagy függőleges referencia vonal- lal. u A szállításhoz kapcsolja ki a mérőműszert. A kikapcsoláskor az inga egység retesze- lésre kerül, mivel az enélkül erős mozgások esetén megrongálódhatna. Be- és kikapcsolás A mérőműszer bekapcsolásához tolja a (2)be-/kikapcsolót az On (Be) helyzetbe. A mé- rőműszer a bekapcsolás után azonnal megkezdi a lézersugarak kibocsátását a (1)kilépő nyílásokból. u Ne irányítsa a fénysugarat személyekre vagy állatokra és sajátmaga se nézzen bele közvetlenül – még nagyobb távolságból sem – a lézersugárba. A mérőműszer kikapcsolásához tolja el a (2)be-/kikapcsolót az Offhelyzetbe. A kikap- csolásnál az inga-egység reteszelésre kerül. u Ne hagyja a bekapcsolt mérőműszert felügyelet nélkül és a használat befejezése után kapcsolja ki azt. A lézersugár más személyeket elvakíthat. Üzemmódok A mérőműszernek három üzemmódja van, amelyek között bármikor át lehet kapcsolni: Üzemmód Keresztvonalas üzem szintezési automatikával (lásd a Aábrát): A mérőmű- szer egy vízszintes és egy függőleges lézervonalat hoz létre. Keresztvonalas és talppontos üzem szintezési automatikával (lásd a Bábrát): A mérőműszer egy vízszintes és egy függőleges lézervonalat valamint egy alsó talppontot hoz létre. A két függőleges lézervonal merőleges egymásra. Bosch Power Tools 1 609 92A 857 | (14.09.2022)136 | Magyar Üzemmód Keresztvonalas üzem dőlési funkcióval (lásd a Cábrát): A mérőműszer egy vízszintes és egy függőleges lézervonalat hoz létre. A mérőműszer a bekapcsolás után keresztvonalas üzemben van, szintezési automatiká- val. Az üzemmódok közötti átváltáshoz nyomja meg annyiszor a (3) lézer-üzemmód gombot, amíg a mindenkori (5) lézer-üzemmód kijelző a kívánt üzemmódot jelzi. Szintező automatika Munkavégzés szintező automatikával Helyezze a mérőműszert egy vízszintes, szilárd alátétre vagy rögzítse a (11)háromlábú műszerállványra. Jelöljön ki egy szintezési automatikát is tartalmazó üzemmódot. A szintezési automatika a ±4°önszintezési tartományon belüli egyenetlenségeket auto- matikusan kiegyenlíti. Ha a lézervonalak már nem mozognak tovább, a szintezés befeje- ződött. Ha automatikus szintezésre nincs lehetőség, például mert a mérőműszer alapfelülete több mint 4°-kal eltér a vízszintes helyzettől, a lézer kikapcsol. Ebben az esetben állítsa fel vízszintesen a mérőműszert, és várja meg az önszintezés vég- rehajtását. Ha a berendezés helyzete üzem közben megváltozik, vagy azt rázkódások érik, a mérő- műszer ismét automatikusan végrehajt egy önszintezést. Az önszintezés után ellenőrizze a lézervonalaknak a referenciapontokhoz viszonyított helyzetét, hogy elkerülje a mérő- műszer elmozdulása által okozott hibás méréseket. Munkavégzés a dőlési funkcióval Válassza ki a keresztvonalas üzemmódot a dőlési funkcióval. A dőlési funkcióval végzett munkák során a szintezési automatika ki van kapcsolva. A mé- rőműszert ekkor a kezében is tarthatja vagy egy ferde felületre is leteheti. A lézervonalak már nem kerülnek szintezésre és nem szükségképpen merőlegesek egymásra. Munkavégzési tanácsok u Jelöléshez mindig csak a lézerpont, illetve a lézervonal közepét használja. A lé- zerpont mérete, illetve a lézervonal szélessége a távolsággal változik. Munkavégzés műszerállvánnyal (tartozék) Egy műszerállvány egy stabil, beállítható magasságú mérési alapot nyújt. Tegye fel a mé- rőműszert a (10) 1/4"-műszerállványcsatlakozóval a (11) műszerállvány, vagy egy szok- 1 609 92A 857 | (14.09.2022) Bosch Power ToolsMagyar | 137 ványos fényképezőgépállvány menetére. Az állvány csavarjával rögzítse szorosan a mérő- műszert. A mérőműszer bekapcsolása előtt állítsa be a mérőműszert durván a megfelelő helyzet- be. Lézerpont kereső szemüveg (tartozék) A lézerpont kereső szemüveg kiszűri a környezeti világítást. Így a lézer fénye a szem szá- mára világosabban látható. u A lézer keresőszemüveget (külön tartozék) ne használja védőszemüvegként. A lézer keresőszemüveg a lézersugár felismerésének megkönnyítésére szolgál, de a lé- zersugártól nem véd. u A lézer keresőszemüveget (külön tartozék) ne használja napszemüvegként, vagy a közúti közlekedéshez. A lézer keresőszemüveg nem nyújt teljes védelmet az ultra- ibolya sugárzás ellen és csökkenti a színfelismerési képességet. Munkavégzési példák (lásd a D–F ábrákat) A mérőműszer lehetséges alkalmazására az ábra-oldalakon néhány példa található. Karbantartás és szerviz Karbantartás és tisztítás Tartsa mindig tisztán a mérőműszert. Ne merítse bele a mérőműszert vízbe vagy más folyadékokba. A szennyeződéseket egy nedves, puha kendővel törölje le. Tisztító- vagy oldószereket ne használjon. Rendszeresen tisztítsa meg mindenek előtt a lézersugár kilépési nyílása körüli felületeket és ügyeljen a szálakra. Vevőszolgálat és alkalmazási tanácsadás A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A pótalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a következő címen találhatók: www.bosch-pt.com A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget. Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a ter- mék típustábláján található 10‑jegyű cikkszámot. Bosch Power Tools 1 609 92A 857 | (14.09.2022)138 | Magyar Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását. Tel.:+3618798502 Fax: +3618798505 info.bsc@hu.bosch.com www.bosch-pt.hu További szerviz-címek itt találhatók: www.bosch-pt.com/serviceaddresses Hulladékkezelés A mérőműszereket, a tartozékokat és csomagolóanyagokat a környezetvédelmi szem- pontoknak megfelelően kell újrafelhasználásra leadni. Ne dobja ki a mérőműszereket és elemeket a háztartási szemétbe! Csak az EU‑tagországok számára: Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU európai irányelvnek és a nemzeti jogba való átültetésének megfelelően a már nem használható mérőműszereket és a 2006/66/EK európai irányelvnek megfelelően a már nem használ- ható akkumulátorokat/elemeket külön össze kell gyűjteni és a környezetvédelmi szem- pontoknak megfelelően kell újrafelhasználásra leadni. Szakszerűtlen ártalmatlanítás esetén a már használhatatlan elektromos és elektronikus készülékek a bennük esetleg található veszélyes anyagok következtében káros hatással lehetnek a környezetre és az emberek egészségére. 1 609 92A 857 | (14.09.2022) Bosch Power ToolsРусский | 139
