РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ UniversalLevel 3 BOSCH

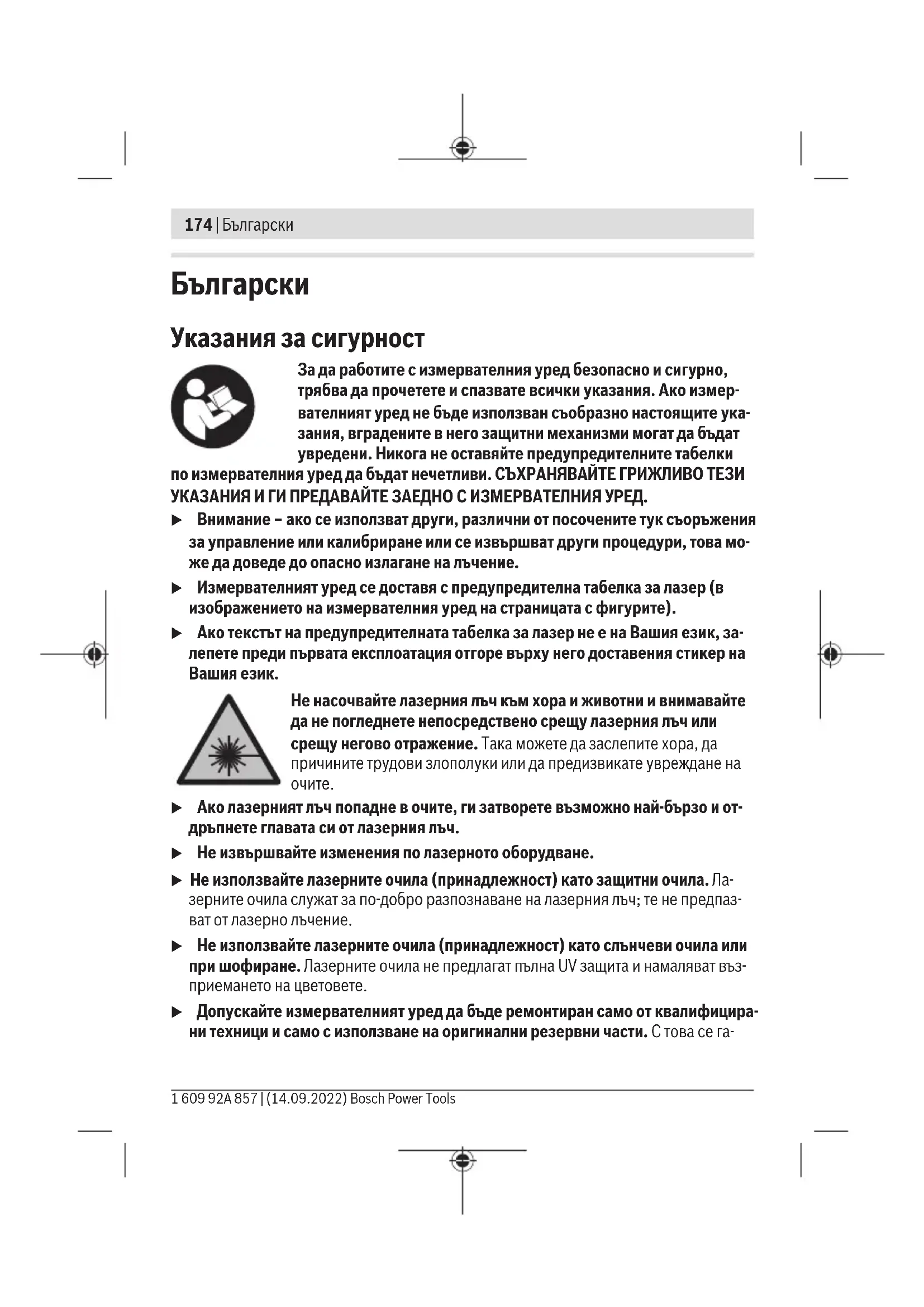

Указания за сигурност За да работите с измервателния уред безопасно и сигурно, трябва да прочетете и спазвате всички указания. Ако измер- вателният уред не бъде използван съобразно настоящите ука- зания, вградените в него защитни механизми могат да бъдат увредени. Никога не оставяйте предупредителните табелки по измервателния уред да бъдат нечетливи. СЪХРАНЯВАЙТЕ ГРИЖЛИВО ТЕЗИ УКАЗАНИЯ И ГИ ПРЕДАВАЙТЕ ЗАЕДНО С ИЗМЕРВАТЕЛНИЯ УРЕД. u Внимание – ако се използват други, различни от посочените тук съоръжения за управление или калибриране или се извършват други процедури, това мо- же да доведе до опасно излагане на лъчение. u Измервателният уред се доставя с предупредителна табелка за лазер (в изображението на измервателния уред на страницата с фигурите). u Ако текстът на предупредителната табелка за лазер не е на Вашия език, за- лепете преди първата експлоатация отгоре върху него доставения стикер на Вашия език. Не насочвайте лазерния лъч към хора и животни и внимавайте да не погледнете непосредствено срещу лазерния лъч или срещу негово отражение. Така можете да заслепите хора, да причините трудови злополуки или да предизвикате увреждане на

u Ако лазерният лъч попадне в очите, ги затворете възможно най-бързо и от- дръпнете главата си от лазерния лъч. u Не извършвайте изменения по лазерното оборудване. u Не използвайте лазерните очила (принадлежност) като защитни очила. Ла- зерните очила служат за по-добро разпознаване на лазерния лъч; те не предпаз- ват от лазерно лъчение. u Не използвайте лазерните очила (принадлежност) като слънчеви очила или при шофиране. Лазерните очила не предлагат пълна UV защита и намаляват въз- приемането на цветовете. u Допускайте измервателният уред да бъде ремонтиран само от квалифицира- ни техници и само с използване на оригинални резервни части. С това се га- 1 609 92A 857 | (14.09.2022) Bosch Power ToolsБългарски | 175 рантира запазването на функциите, осигуряващи безопасността на измервател-

u Не оставяйте деца без пряк надзор да работят с измервателния уред. Те мо- гат неволно да заслепят други хора или себе си. u Не работете с измервателния уред в среда с повишена опасност от експло- зии, в която има леснозапалими течности, газове или прахове. В измервател- ния уред могат да възникнат искри, които да възпламенят праха или парите. Описание на продукта и дейността Моля, имайте предвид изображенията в предната част на ръководството за работа. Предназначение на уреда Измервателният уред е предназначен за определяне и проверка на хоризонтални и вертикални линии, както и на пети на отвеси. Измервателният уред е предназначен за работа в затворени помещения. Този продукт е потребителско лазерно съоръжение съгласно EN50689. Изобразени елементи Номерирането на елементите се отнася до изображението на измервателния уред на страницата с фигурите. (1) Отвор за изходящия лазерен лъч (2) Пусков прекъсвач (3) Бутон за режима на работа на лазера (4) Символ за изтощени батерии (5) Индикатори за режима на работа на лазера (6) Сериен номер (7) Предупредителна табелка за лазерния лъч (8) Бутон за застопоряване на капака на гнездото за батерии (9) Капак на гнездото за батерии (10) Гнездо за монтиране към статив 1/4" (11)

Bosch Power Tools 1 609 92A 857 | (14.09.2022)176 | Български (12) Лазерни очила

Изобразените на фигурите и описаните допълнителни приспособления не са включе- ни в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни прис- пособления. Технически данни Лазерен нивелир с кръстосани лъчи UniversalLevel 3 Каталожен номер 3603F639.. Работна зона до ок.

10m Ъгъл на разходимост, лазерна линия 120° Точност на нивелиране B)C) – Лазерни линии ±0,5mm/m – Лазерна точка ±1,0mm/m Обхват на автоматично нивелиране ±4° Време за нивелиране <4s работна температура +5°C…+40°C Температурен диапазон за съхраняване –20°C…+70°C Макс. работна височина над базовата височина 2000m Относителна влажност макс. 90% Степен на замърсяване съгласно IEC61010-1 2

Клас лазер 2 Лазерни линии – Тип лазер <10mW, 630–650nm – C₆ 10 – Дивиргенция 50×10mrad (пълен ъгъл) Лазерна точка – Тип лазер <1mW, 630–650nm – C₆ 1 – Дивиргенция 0,8mrad (пълен ъгъл) Поставка за статив 1/4" Батерии 3×1,5VLR6(AA) 1 609 92A 857 | (14.09.2022) Bosch Power ToolsБългарски | 177 Лазерен нивелир с кръстосани лъчи UniversalLevel 3 Продължителност на работа, прибл.

Маса съгласно EPTA-Procedure01:2014 0,54kg Размери(дължина×ширина×височина) 131×75×126mm A) При неблагоприятни условия (напр. непосредствени слънчеви лъчи) работният диапазон може да е по‑малък.

при 20–25°C C) Посочените стойности предполагат нормални до благоприятни условия на околната среда (напр. без вибрация, без мъгла, без дим, без директно слънчево лъчение). След силни тем- пературни колебания може да се стигне до отклонения в точността. D) Има само непроводимо замърсяване, при което обаче е възможно да се очаква временно причинена проводимост поради конденз. За еднозначно идентифициране на Вашия измервателен уред служи серийният номер (6) на та- белката на уреда.

Използване/смяна на батериите За захранване на измервателния уред се препоръчва използването на алкално-ман- ганови батерии. За отваряне на капака на гнездото за батерии(9) натиснете застопоряващия бутон(8) и свалете капака. Поставете батериите. Внимавайте за правилната им полярност, изобразена на фигурата от вътрешната страна на гнездото за батерии. Когато батериите отслабнат, предупредителният индикатор(4) започва да свети с червена светлина. Заменяйте винаги всички батерии едновременно. Използвайте винаги батерии от един и същ производител и с еднакъв капацитет. u Ако продължително време няма да използвате инструмента, изваждайте ба- териите от него. При продължително съхраняване в нея батериите в измервател- ния инструмент могат да кородират и да се саморазредят.

Пускане в експлоатация u Предпазвайте измервателния прибор от овлажняване и директно попадане на слънчеви лъчи. Bosch Power Tools 1 609 92A 857 | (14.09.2022)178 | Български u Не излагайте измервателния уред на екстремни температури или резки тем- пературни промени. Напр. не го оставяйте продължително време в автомобил. При големи температурни разлики оставайте измервателният уред първо да се темперира преди да го включите. При екстремни температури или големи темпе- ратурни разлики точността на измервателния уред може да се влоши. u Избягвайте силни удари или изпускане на измервателния уред. Увреждането на измервателния уред може да влоши точността му. След силен удар или изпус- кане за проверка сравнете лазерната линия с известна референтна хоризонтала или вертикала. u Когато пренасяте уреда, предварително го изключвайте. При изключване мо- дулът за колебателни движения се застопорява, тъй като при силни вибрации мо- же да бъде повреден. Включване и изключване За включване на измервателния уред преместете пусковия прекъсвач (2) в пози- ция On. Веднага след включване измервателният уред излъчва лазерни лъчи през отворите(1). u Не насочвайте лазерния лъч към хора или животни; не гледайте срещу ла- зерния лъч, също и от голямо разстояние. За изключване на измервателния инструмент преместете пусковия прекъсвач (2) в позиция Off. При изключване модулът за колебателните движения се блокира. u Не оставяйте уреда включен без надзор; след като приключите работа, го изключвайте. Други лица могат да бъдат заслепени от лазерния лъч. Работни режими Измервателният уред има три режима на работа, които можете да превключвате по всяко време: Режим на работа Режим с кръстосани линии с автоматично нивелиране (вж.фиг.A): Из- мервателният уред генерира отвесна и водоравна лазерна линия. Режим на пресичащи се линии и отвесна точка с автоматично нивели- ране (вж.фиг.B): Измервателният уред генерира водоравна и две отвес- ни лазерни линии, както и отвесна точка надолу. Двете перпендикулярни лазерни линии са под прав ъгъл една спрямо друга. Режим с кръстосани линии с функция за наклон (вж.фиг.C): Измерва- телният уред генерира отвесна и водоравна лазерна линия. 1 609 92A 857 | (14.09.2022) Bosch Power ToolsБългарски | 179 След включване измервателният уред се намира в режим на кръстообразна линия с активирано автоматично нивелиране. За да смените режима на работа, натиснете неколкократно бутона за режим на ра- бота на лазера (3), докато желаният режим на работа не се укаже чрез светване на съответния индикатор за режим на работа на лазера(5). Автоматично нивелиране Работа със системата за автоматично нивелиране Поставете измервателния уред върху водоравна, здрава подложка или го закрепете върху статива(11). Изберете един от режимите на работа с автоматично нивелиране. Системата за автоматично нивелиране компенсира отклонения от хоризонталата в рамките на диапазона за автоматично нивелиране от ±4°. Нивелирането е приклю- чило, когато лазерните линии престанат да се преместват. Ако автоматичното нивелиране не е възможно, напр. защото повърхността, върху която е поставен измервателният уред е под ъгъл, по-голям от 4° от хоризонталата, лазерът се изключва. В такъв случай поставете измервателния уред хоризонтално и изчакайте автоматич- ното му нивелиране. При разтърсвания или промяна на положението по време на работа измервателният уред се нивелира отново автоматично. След приключване на нивелирането прове- рете позицията на лазерните лъчи по отношение на референтни точки, за да избег- нете грешки вследствие на отместване на уреда. Работа с функцията за наклон Изберете режим на работа Режим с кръстосани линии с функция за наклон. При работа с функцията за наклон автоматичното нивелиране е изключено. Можете да държите измервателния уред свободно в ръка или да го поставите върху наклоне- на повърхност. Лазерните лъчи вече не са нивелирани и не е задължително да пре- минават отвесно една на друга. Указания за работа u Винаги маркирайте центъра на лазерната точка, респ. на лазерната линия. С разстоянието големината на лазерната точка, респ. на лазерната линия се проме-

Bosch Power Tools 1 609 92A 857 | (14.09.2022)180 | Български Работа със статив (принадлежност) Използването на статив осигурява стабилно, регулируемо по височина монтиране на измервателния уред. Поставете измервателния уред с 1/4" поставката за статив (10) върху присъединителния винт на статива (11) или на обикновен триножник за фотоапарат. Затегнете измервателния уред с винта на статива. Преди да включите измервателния уред, насочете статива грубо. Очила за наблюдаване на лазерния лъч (принадлежност) Очилата за наблюдаване на лазерния лъч филтрират околната светлина. Така лазер- ният лъч става по-лесно различим. u Не използвайте лазерните очила (принадлежност) като защитни очила. Ла- зерните очила служат за по-добро разпознаване на лазерния лъч; те не предпаз- ват от лазерно лъчение. u Не използвайте лазерните очила (принадлежност) като слънчеви очила или при шофиране. Лазерните очила не предлагат пълна UV защита и намаляват въз- приемането на цветовете. Работн ипримери (вижте фиг. D–F) Примери за приложението на измервателния уред можете да видите на страницата с фигурите. Поддържане и сервиз Поддържане и почистване Поддържайте измервателния уред винаги чист. Не потопявайте измервателния уред във вода или други течности. Избърсвайте замърсяванията с мека, леко навлажнена кърпа. Не използвайте по- чистващи препарати или разтворители. Почиствайте редовно специално повърхностите на изхода на лазерния лъч и внима- вайте да не остават власинки. Клиентска служба и консултация относно употребата Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонентни чертежи и инфор- мация за резервните части ще откриете и на: www.bosch-pt.com Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите продукти и техните аксесоари. 1 609 92A 857 | (14.09.2022) Bosch Power ToolsБългарски | 181 Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-циф- рения каталожен номер, изписан на табелката на уреда.

Измервателният уред, допълнителните приспособления и опаковките трябва да бъ- дат подложени на екологична преработка за усвояване на съдържащите се в тях су-

Не изхвърляйте измервателните уреди и батериите при битовите отпадъ-

Само за страни от ЕС: Съгласно европейска директива 2012/19/EС за старите електрически и електронни уреди и нейното транспортиране в националното право измервателните уреди, кои- то не могат да се ползват повече, а съгласно европейска директива 2006/66/EО повредени или изхабени обикновени или акумулаторни батерии, трябва да се съби- рат и предават за оползотворяване на съдържащите се в тях суровини. При неправилно изхвърляне старите електрически и електронни уреди поради въз- можното наличие на опасни вещества могат да окажат вредни влияния върху окол- ната среда и човешкото здраве. Bosch Power Tools 1 609 92A 857 | (14.09.2022)182 | Македонски
