| Produkta veids | Lāzera līmenis ar krusteniskām līnijām |
| Zīmols | Bosch |
| Modelis | UniversalLevel 3 |
| Izmēri (G × P × A) | 131 × 75 × 126 mm |
| Svars | 0,54 kg (saskaņā ar EPTA procedūru 01:2014) |
| Barošana | Iekļautas 3 AA baterijas (1,5 V LR6) |
| Darbības laiks | Ap 5 stundām |
| Maksimālais darbības attālums | 10 m |
| Izlīdzināšanas precizitāte (līnijas) | ±0,5 mm/m |
| Izlīdzināšanas precizitāte (punkts) | ±1,0 mm/m |
| Pašizlīdzināšanas diapazons | ±4° |
| Izlīdzināšanas laiks | < 4 s |
| Lāzera klase | 2 |
| Lāzera tips (līnijas) | < 10 mW, 630-650 nm |
| Lāzera tips (punkts) | < 1 mW, 630-650 nm |
| Lāzera līnijas atvēruma leņķis | 120° |
| Statīva savienotājs | 1/4" |
| Darbības režīmi | Krusteniskās līnijas ar automātisko izlīdzināšanu, krusteniskās līnijas un svērtenes punkts ar automātisko izlīdzināšanu, krusteniskās līnijas ar slīpuma funkciju |
| Darba temperatūra | +5 °C līdz +40 °C |
| Uzglabāšanas temperatūra | -20 °C līdz +70 °C |
| Tīrīšana | Mīksta un mitra drāna, bez mazgāšanas līdzekļiem vai šķīdinātājiem |
| Drošība | Neskatīties lāzera starā, nevērst pret cilvēkiem vai dzīvniekiem |
| Rezerves daļas un remontējamība | Pieejamas www.bosch-pt.com, Bosch klientu apkalpošanā |
| Vispārīga informācija | Lietošanas instrukcija bez maksas lejupielādējama vietnē notice-facile.com |
Bieži uzdotie jautājumi - UniversalLevel 3 BOSCH
Lietotāju jautājumi par UniversalLevel 3 BOSCH
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Lāzera līmenis PDF formātā bez maksas! Atrodiet savu rokasgrāmatu UniversalLevel 3 - BOSCH un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. UniversalLevel 3 zīmola BOSCH.
LIETOŠANAS INSTRUKCIJA UniversalLevel 3 BOSCH

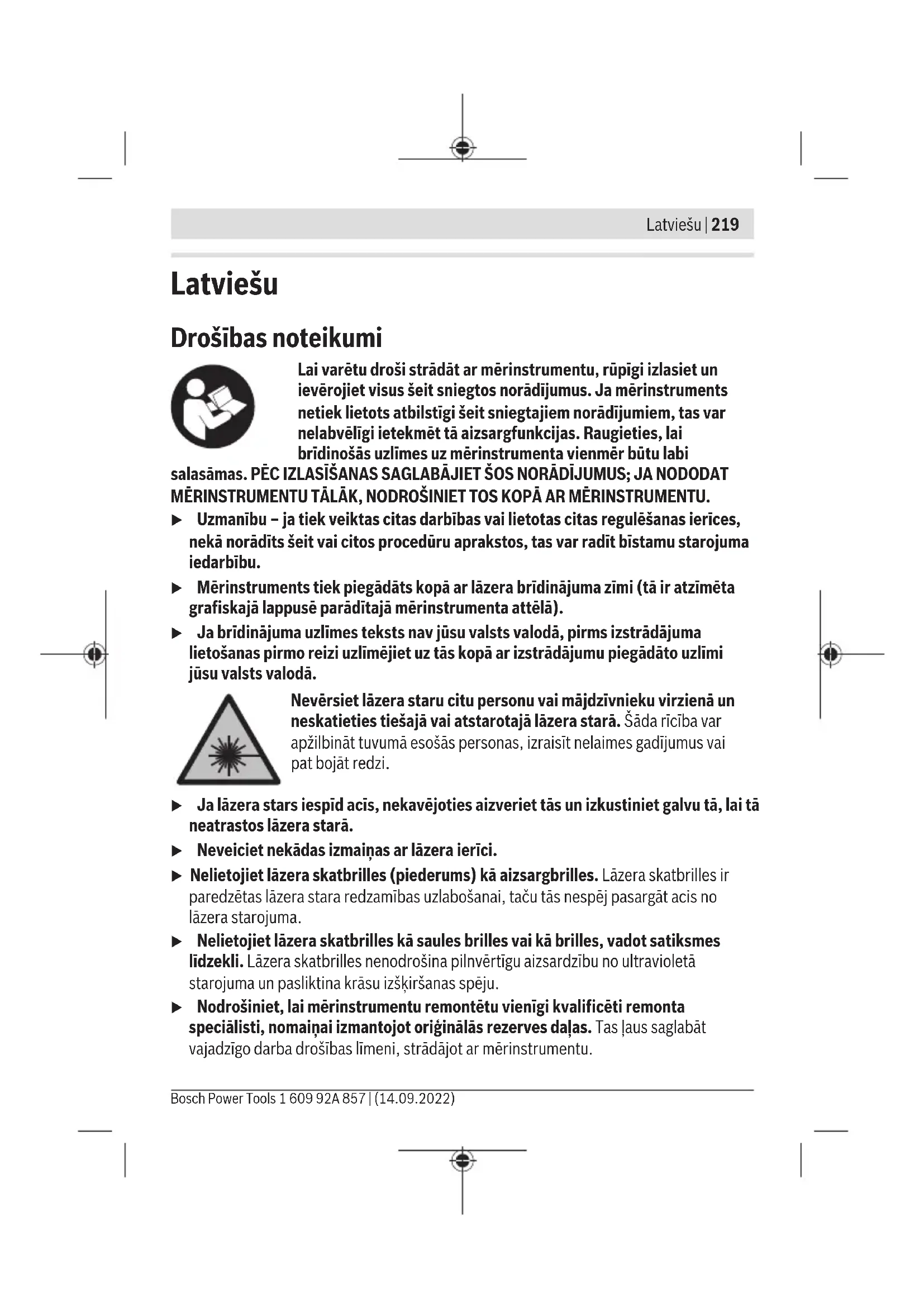

Latviešu Lappuse 219
Lai varētu droši stradāt ar mērinstrumentu, rūpīgi izlasiet un ievērojiet visus šeit sniegtos norādijumus. Ja mērinstruments netiek lietots atbilstīgi šeit sniegtajiem norādijumiem, tas var nelabvēligi ietekmēt tā aizsargfunkcjjas. Raugieties, lai bridinosās uzlimes uz mērinstrumenta vienmēr butu labi
salasāmas. PÉC IZLASISANAS SAGLABAJIET SOS NORADIJUMUS; JA NODODAT MERINSTRUMENTU TALAK, NODROŠINIET TOS KOPA AR MERINSTRUMENTU.
Uzmanibu - ja tiek veiktas CITAs daribas vai lietotas CITAs regulesanas ierices, nekara noradits seit vai citos proceduru aprakstos, tas var radit bistamu starojuma iedaribiu.
Mérinstruments tiek piegadats kopā ar lazera bridinajuma zimi (tā ir atzimeta grafiskaja lappuse paraditajā mérinstrumenta attelā).
- Ja bridinajuma uzlimes teksts nav jusu valsts valoda, pirms izstradajuma lietoanas pirmo reizi uzlimejiet uz tās kopā ar izstradajumu piegādato uzlimi jusu valsts valoda.
Neversiet lazera staru citu personu vai majdzivnieku virziena un neskatieties tieja vai atstarotaja lazera stara. Sada riciba var apzilbinat tuvuma esosas personas, izraisit nelaimes gadijumus vai pat bojat redzi.
- Ja lazera stars iespid acis, nekavejoties aizveriet tās un izkustiniet galvu tā, lai tā neatastos lazera starā.
Neveiciet nekadas izmainas ar lazera ierici.
▶ Nelietojiet lazera skatbrilles (piederums) kā aizsargbrilles. Lāzera skatbrilles in paredzetas lazera stara redzamibas uzlabošanai, tăcu tās nespej pasargat acis no lazera starojuma.
▶ Nelietojiet lazera skatbrilles kā saules brilles vai kā brilles, vadot satiksmes lidzekli. Lazera skatbrilles nenodrosina pilnvertigu aizsardzibu no ultravioleta starojuma un pasluktina krāsu izskirṣanas speju.
Nodrošiniet, lai mérinstrumentu remontētu vienigi kvalificeti remonta specialisti, nomai nai izmantojot originalās rezerves dalas. Tas laus saglabat vajadzigo darba drośibas limeni, strādājot ar mérinstrumentu.
220 | Latviešu
▶ Nelauijiet berniem lietot lazera merinstrumentu bez pieauguo uzraudzibas. Vini var nejausi apzilbinat tuvumā esosās personas vas sevi.
Nestradajet ar merinstrumentu spradzienbistamas vietas, kur atrodas viegli degosi skidrumi, gazes vai putekli. Merinstrumenta var rasties dzirksteles, kas var izraisit puteklu vai tvaiku aizdegsanos.
Izstrādājuma un tā funkcjju apraksts
Nemiet vērā attelus lietosanas pamacibas sakuma dajā.
Paredzêais pielietojums
Mérinstruments ir paredzëts limenisku un statenisku liniju iezmësanai un pâbaudei.
Mérinstruments ir paredzets lietošanai telpas.
Sis izstradajums ir lietotaja lazerierice saskaar EN 50689.
Attēlotās sastāvdaḥas
Atteloto sastavdalu numeracija sakrit ar numuriem merinstrumenta attela, kas sniegts grafiskaja lappuse.
(1) Lazera stara izvadluka
(2) lesledzêjs
(3) Lazera darba rezima taustiš
(4) Bateriju nolietosanas indicators
(5) Lazera darba rezima indicators
(6) Serejas numurs
(7) Lazera bridinajuma uzlime
(8) Bateriju nodalijuma vaciña fiksators
(9) Bateriju nodalijumavacins
(10) 1 / 4" vitne stiprinansanai uz stativa
(11) Stativsa
(12) Lazera skatbrilles
a) Seit attelotie vai aprakstitie piederumi neietilpst standarta piegades komplekta. Pilns parskats par izstradajuma piederumiem ir sniegts msu piederumu kataloga.
Tehniskie parametri
| Krustliniju lagers UniversalLevel 3 | |
| Izstradajuma numurs | 3 603 F63 9.. |
| Daribas josla lidz apm. A) | 10 m |
| Lāzera linijas atvēruma lenkis 120° | |
| Nivelēšanas precizitate B)C) | |
| - Lāzera linijām ±0,5 mm/m | |
| - Lāzera punktam ±1,0 mm/m | |
| Pašizlidzināšanās diapazons ±4° | |
| Nivelēšanas laiks < 4 s | |
| Darba temperatūrā +5 °C ... +40 °C | |
| Glabāšanas temperatūrā -20 °C ... +70 °C | |
| Maks. darba augstums virs jūras limeña 2000 m | |
| Maks. relativais gaisa mitrums 90% | |
| Piesārŋojuma pakāpe atbilstīgi IEC 61010-1 2 | D) |
| Lāzera klase 2 | |
| Lāzera linijām | |
| - Lāzera veids < 10 mW, 630-650 nm | |
| - C6 10 | |
| - Divergence 50 × 10 mrad (pilns lenkis) | |
| Lāzera punktam | |
| - Lāzera veids < 1 mW, 630-650 nm | |
| - C6 | 1 |
| - Divergence | 0,8 mrad (pilns lenkis) |
| Statīva stiprinājuma vitne | 1/4" |
| Baterijas | 3 × 1,5 VLR6 (AA) |
| Aptuvenais darbības laiks B) | 5 st. |
| Svars atbilstīgi EPTA-Procedure 01:2014 | 0,54 kg |
Krustliniju lazers UniversalLevel 3
Izmērs (garums × platums × augstums) 131 × 75 × 126 mm
A) Nelabveligos darba apstaklos (piemeram, tieos saules staros) darbibas talums var samazinaties.
B) piei 20-25°C
C) Noradītās vertibas attiecas uz normaliem un labvēligiem apkārtējās vides apstakliem (piēmeram, nav vibraciju, nav miglas, nav dūm, nav tiesu saules staru). Ja ir ieverojamas temperatūras svārstības, mérinstruments var darboties neprecizi.
D) Parasti ir verojams tikai elektronenevadooss piesarnojums, tacute dazkart ir sagaidama kondensacijas izraisitas pagaidu elektrovadamibas paradisanas.
Mérinstrumenta viennozīmīgai identifikācijai kalpo sērijas numurs (6), kas atrodams uz tā markējuma pläksnītes.
Montaža
Bateriju ivietošana/nomaina
Mérinstrumenta darbinăsanai ieteicams izmantot sârma-mangana baterijas.
Lai atvertu bateriju nodalijuma vacinu (9), uzspiediet uz fiksatora (8), tad nonemiet bateriju nodalijuma vacinu. levietojiet nodalijuma baterijas.
leverojiet pareizu bateriju pievienoanas polaritati, kas attelota bateriju nodalijuma. Ja baterijas ir izladejušas, bateriju bridinajuma indicators (4) iedegas sarkanā krāsā
Vienlaicigi nomainiet visas nolietotās baterijas. Nomanai izmantojiet vienā firmā ražotas baterijas ar vienādu ietilpūb.
Jamérinstruments ilgaku laiku netiek lietots, iznemiet no tā baterijas.
Ilgstoanas uzglabasanas laikā baterijas var korodēt vai izladeties merisanas instrumenta.
Lietošana
Uzsakot lietošanu
Sargajiet merinstrumentu no mitruma un saules staru tiesas iedaribbas.
Nepaklaujiet instrumentu loti augstas vai loti zemas temperaturas iedarbibai un straujam temperaturas izmainam. Piemeram, neatstajiet merinstrumentu uz ilgaku laiku automašina. Lielu temperaturas svarstibu gadijumā pirms merinstrumenta lietošanas nogaidiet, lidz tā temperatura izlidzinās ar apkārtējas vides temperaturu.
Ekstremalu temperatūras vertibu vai strauju temperatūras izmañu iedarbiba uz mérinstrumentu var nelabveligi ietekmēt tā precizità.
Sargajiet merinstrumentu no stipriem triecieniem, nelaujiet tam krist.
Mérinstrumenta bojājumi var nelabveligi ietekmēt tā precizāti. Ja mérinstruments ir sanēmis stipru triécenu vai kritis, pārbaudiet tā precizāti, savietojot lāzera stara veidotās linjas ar kādu zinamu limenisku vai statenisku atskaites liniju.
Transportesanas laika izslédziet mérinstrumentu. Izslédzot mérinstrumentu, tiek fiksëts svärsta mezgls, kas speçigu svärstibu iespàdā varètu tikt bojëts.
leslegsana un izslegsana
Lai ieslegtu merinstrumentu, parbidiet iesledzeju (2) stavokli On (leslegts). Tulit pec merinstrumenta ieslgsanas no ta izvadlukam (1) tied izstaroti lazera stari.
Neversiet lazera staru citu personu vai majdzivnieku virziena un neskatieties lazera stara pat no liela attaluma.
Lai izslegtu mérinstrumentu, pärbidiet iesledzēju/izsledzēju (2) pozicijä Off. Kad izsledz mérinstrumentu, tiek fiksëts tā svärsta mezgls.
Neatstajiet ieslęgtu mérinstrumentu bez uzraudzibas un péc lietošanas to izslezdriet. Lázera stars var apžilbināt tuvumā esosās personas.
Darba režimi
Mérinstruments var darboties trijos dažados režimos, kurus jebkura bridi var mainit:
| Darba režimi | |
| + | Krustliniju režimi ar automatisko pašizlidzinăsanos (skatiet attelu A): mērinstrumente veido vienu horizontalu un vienu vertikālu lāzera liniju. |
| + | Krustliniju un svērțeni punkta režimi ar automatisko pašizlidzinăsanos (skatiet attelu B): mērinstrumente veido vienu horizontalu un divas vertikālas lāzera linijas, kā ari vienu lejup vērstu svērțeni punktu. Abas vertikālās lāzera linijas savā starpā veido taisnu lenkvi. |
| × | Krustliniju režimi ar sasveršanas funkcjùru (skatiet attelu C): mērinstrumente veido vienu horizontalu un vienu vertikālu lāzera liniju. |
Pec ieslegsanas merinstruments pariet krustliniju rezima ar automatisku pašizlidzinăsanos.
Lai parietu uz citu darba rezimu, vairakkart spiediet darba rezima parslegsanas taustiŋu (3), lidz iedegas indicators (5), kas atbilst velamajam darba rezimam.
Automatiska paśizlidzinašanas
Darbs ar automatisko paśizlidzinašanos
Nolieciet merinstrumentu uz limeniska stingra paliktna vai piestipriniet to pie stativa (11).
Bosch Power Tools 1609 92A 857 | (14.09.2022)
224 | Latviešu
Parsledziet merinstrumentu darbam viena no rezimiem ar automatisko pašizlidzinašanos.
Ja automatiska paşizlidzinašanās nav iespējama, piemēram, ja merinstrumenta novietošanas virsmas noliece no horizontalā stavokla atskiras vairak nekā par 4^ , lazers izslédzas.
Šādā gadijumā novietojiet mērinstrumentu limeniskā stavokli un nogaidiet, lidz beidzas pašizlidzinašanas process.
Ja mérinstrumentes ir sanémis triécienu vai ir izmainijies tā stavoklis, automatiski sak darboties paşizlidzina'anas fungcija, kompensejot tā stavokla izmainas. Tomér, lai izvairitos no kludam, péc mérinstrumenta paşizlidzina'anas lāzera staru stavoklis japarbauda, savietojot to projicétos punktus ar kadu zinamu atskaites punktu.
Lāzera skatbrilēm piemī Ṭpɑsɪba aizturet apkartējo gaismu, tæpec lāzera stars acim liekas spilgtāks.
▶ Nelietojiet lazera skatbrilles (piederums) kā aizsargbrilles. Lāzera skatbrilles in paredzetas lazera stara redzamibas uzlabošanai, tăcu tâs nespej pasargat acis no lazera starojuma.
▶ Nelietojiet lazera skatbrilles kā saules brilles vai kā brilles, vadot satiksmes lidzekli. Lázera skatbrilles nenodrosina pilnvertigu aizsardzibu no ultravioleta starojuma un pasluktina krasu izskirsanas speju.
Darba operaciju piemeri (atteli D-F)
Mérinstrumenta lietošanas piemēri ir sniegti grafiskajās lappuses.
Apkalpošana unapkope
Apkalposana un tirisana
Uzturiet merinstrumentu tiru.
Neiegremdejiet merinstrumentu udeni vaiitos skidrumos.
Apslaukiet izstradajumu ar mitru, mikstu lupatiu. Nelietojiet moduça apkopei tirisanas lidzeklus vai škidinātajus.
Regulari un ipaşi rupigi tiriet Lazera stara izvadluku virsmas un sekojiet, lai uz tam neveidotos nosedumi.
Klientu apkalpošanas dienests un konsultácijas par lietošanu
Klientu apkalposanas dienests atbildes uz Jusu jautajumiem par izstradajumu remontu un apkalposanu, ka ari par to rezerves dalam. Kopsalikuma attelus un informaciju par rezerves dalam Jus varat atrast interneta vietne:
www.bosch-pt.com
Bosch konsultantu grupa palidzes Jums vislabakaja veida rast atbildes uz jautajumiem par musu izstradajumiem un to piederumiem.
Pieprasot konsultacijas un pasutot rezerves dalas, noteiktipazinojiet 10 zimju izstradajuma numuru, kas noradits uz izstradajuma markejuma plaksnites.
Latvijas Republika
Robert Bosch SIA
Bosch elektrinodeumentu servisa centrs
Mukulasai iela 97
LV-1004 Riga
Talr.:67146262
Telefakss: 67146263
E-pastes: service-pt@lv.bosch.com
Papildu clientu apkalpošanas dienesta adreses skatiet šeit:
Atbrivošanās no nolietotajiem izstradājumiem
Nolietotie merinstrumenti, to pigeonumi un iesainojuma materiali japarstrada apkartejai videi nekaitiga veida.
Neizmetiet merinstrumentu un baterijas sadzives atkritumu tvertne!
Tikai EK valstim.
Saskaña ar Eiropas Savienibas direktivu 2012/19/ES par nolietotajam elektriskajam un elektroniskajam iericem un sis direktivas atspogulojumiem nacionalajā likumdoşana, lietoşanai nederīgas mérierices un saskaña ar Eiropas Savienibas direktivu 2006/66/EK, bojati vai izlietoti akumulatori/baterijas ir jasavac atseviški un janogadā或其他izejai pārstradei apkartējai videi nekaitīgā veidā.
Ja elektriskas un elektroniskas ierices netiek atbilstoisiutilizetas, t as var kaitet videi un cilveku veselibai iespejamas bistamo vielu klatabutnes del.
