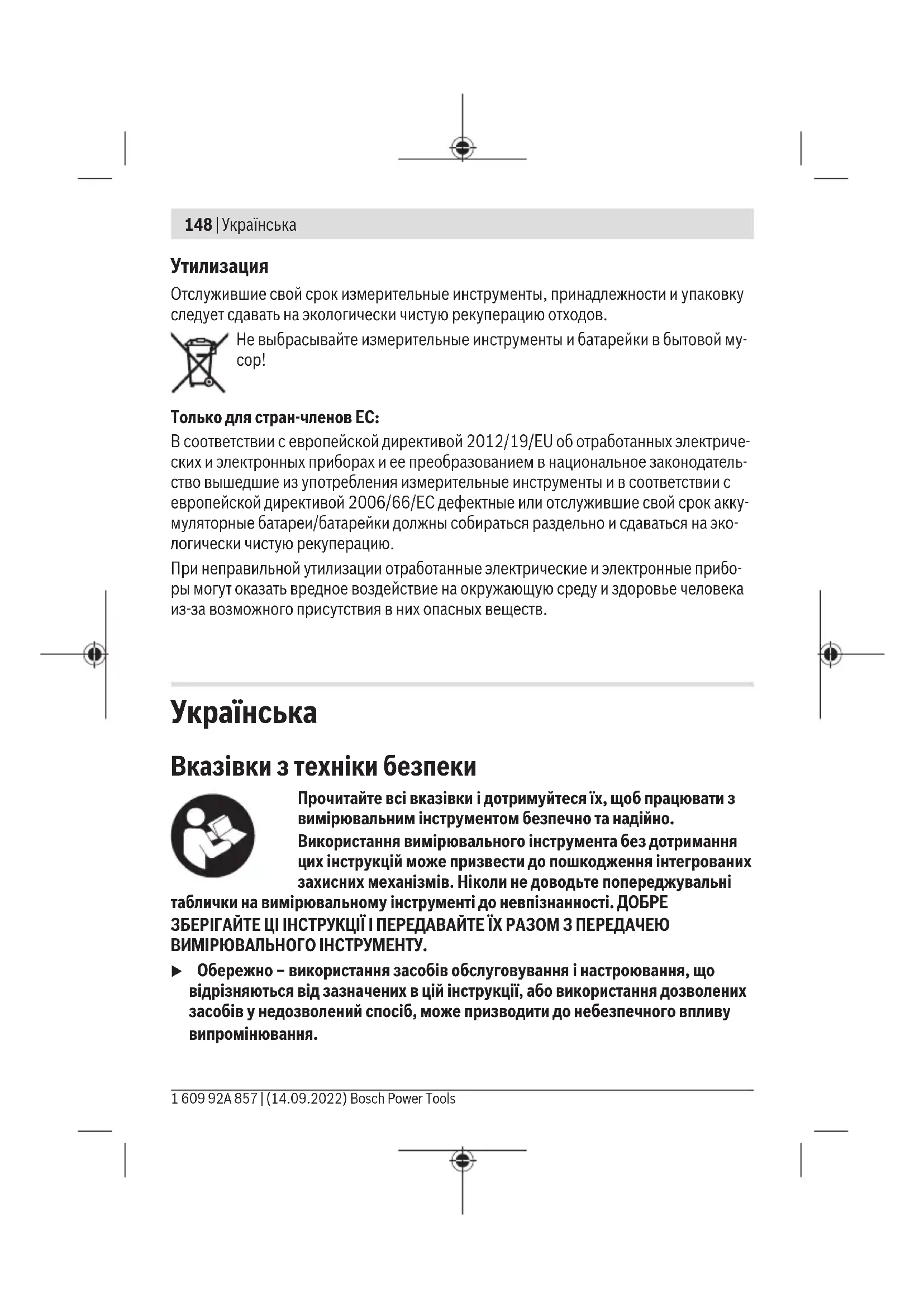

Вказівки з техніки безпеки Прочитайте всі вказівки і дотримуйтеся їх, щоб працювати з вимірювальним інструментом безпечно та надійно. Використання вимірювального інструмента без дотримання цих інструкцій може призвести до пошкодження інтегрованих захисних механізмів. Ніколи не доводьте попереджувальні таблички на вимірювальному інструменті до невпізнанності. ДОБРЕ ЗБЕРІГАЙТЕ ЦІ ІНСТРУКЦІЇ І ПЕРЕДАВАЙТЕ ЇХ РАЗОМ З ПЕРЕДАЧЕЮ ВИМІРЮВАЛЬНОГО ІНСТРУМЕНТУ. u Обережно – використання засобів обслуговування і настроювання, що відрізняються від зазначених в цій інструкції, або використання дозволених засобів у недозволений спосіб, може призводити до небезпечного впливу випромінювання. 1 609 92A 857 | (14.09.2022) Bosch Power ToolsУкраїнська | 149 u Вимірювальний інструмент постачається з попереджувальною табличкою лазерного випромінювання (вона позначена на зображенні вимірювального інструмента на сторінці з малюнком). u Якщо текст попереджувальної таблички лазерного випромінювання написаний не мовою Вашої країни, перед першим запуском в експлуатацію заклейте її наклейкою на мові Вашої країни, що входить у комплект постачання. Не направляйте лазерний промінь на людей або тварин, і самі не дивіться на прямий або відображуваний лазерний промінь. Він може засліпити інших людей, спричинити нещасні випадки або пошкодити очі. u У разі потрапляння лазерного променя в око, навмисне заплющіть очі і відразу відверніться від променя. u Нічого не міняйте в лазерному пристрої. u Не використовуйте окуляри для роботи з лазером (приладдя) як захисні окуляри. Окуляри для роботи з лазером забезпечують краще розпізнавання лазерного променю, однак не захищають від лазерного випромінювання. u Не використовуйте окуляри для роботи з лазером (приладдя) як сонцезахисні окуляри та не вдягайте їх, коли ви знаходитеся за кермом. Окуляри для роботи з лазером не забезпечують повний захист від УФ променів та погіршують розпізнавання кольорів. u Віддавайте вимірювальний інструмент на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Тільки за таких умов Ваш вимірювальний прилад і надалі буде залишатися безпечним. u Не дозволяйте дітям використовувати лазерний вимірювальний інструмент без нагляду. Діти можуть ненавмисне засліпити себе чи інших людей. u Не працюйте з вимірювальним інструментом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. У вимірювальному приладі можуть утворюватися іскри, від яких може займатися пил або пари. Опис продукту і послуг Будь ласка, дотримуйтеся ілюстрацій на початку інструкції з експлуатації. Bosch Power Tools 1 609 92A 857 | (14.09.2022)150 | Українська Призначення приладу Вимірювальний прилад призначений для визначення і перевірки горизонтальних і вертикальних ліній і точок виска. Вимірювальний прилад призначений для використання всередині приміщень. Цей виріб є споживчим лазерним обладненням відповідно до EN50689. Зображені компоненти Нумерація зображених компонентів посилається на зображення вимірювального приладу на сторінці з малюнком. (1) Вихідний отвір для лазерного променя (2)

(3) Кнопка режиму роботи лазера (4) Індикатор зарядженості батарейок (5) Індикатор режиму роботи лазера (6) Серійний номер (7) Попереджувальна табличка для роботи з лазером (8) Фіксатор секції для батарейок (9) Кришка секції для батарейок (10) Гніздо під штатив 1/4" (11)

(12) Окуляри для роботи з лазером

Зображене або описане приладдя не входить в стандартний комплект поставки. Повний асортимент приладдя ви знайдете в нашій програмі приладдя. Технічні дані Перехресний лазер UniversalLevel 3 Товарний номер 3603F639.. Робочий діапазон прибл. до

10м Кут розвотвору лазерної лінії 120° Точність нівелювання B)C) – Лазерні лінії ±0,5мм/м – Лазерна точка ±1,0мм/м 1 609 92A 857 | (14.09.2022) Bosch Power ToolsУкраїнська | 151 Перехресний лазер UniversalLevel 3 Діапазон автоматичного нівелювання ±4° Тривалість нівелювання <4с Робоча температура +5°C…+40°C Температура зберігання –20°C…+70°C Макс. висота використання над реперною висотою 2000м Відносна вологість повітря макс. 90% Ступінь забрудненості відповідно до IEC61010-1 2

Клас лазера 2 Лазерні лінії – Тип лазера <10мВт, 630–650нм – C₆ 10 – Розходження 50×10мрад (повний кут) Лазерна точка – Тип лазера <1мВт, 630–650нм – C₆ 1 – Розходження 0,8мрад (повний кут) Гніздо під штатив 1/4" Батарейки 3×1,5ВLR6(AA) Робочий ресурс прибл.

5год Вага відповідно до EPTA-Procedure01:2014 0,54кг Розміри (довжина×ширина×висота) 131×75×126мм A) Робочий діапазон може зменшуватися внаслідок несприятливих умов (напр., прямі сонячні

при 20–25°C C) Для вказаних значень умови навколишнього середовища повинні бути у діапазоні від нормальних до сприятливих (напр., відсутність вібрації, відсутність туману, відсутність диму, відсутність прямих сонячних променів). Після сильних перепадів температури можливе відхилення у точності. D) Зазвичай присутнє лише непровідне забруднення. Проте, як правило, виникає тимчасова провідність через конденсацію. Однозначна ідентифікація вимірювального інструмента можлива за допомогою серійного номера (6) на заводській табличці. Bosch Power Tools 1 609 92A 857 | (14.09.2022)152 | Українська

Вставлення/заміна батарейок У вимірювальному інструменті рекомендується використовувати лужно-марганцеві

Щоб відкрити кришку секції для батарейок(9), натисніть на фіксатор(8) і зніміть кришку секції для батарейок. Встроміть батарейки. При цьому звертайте увагу на правильну направленість полюсів, як це показано всередині секції для батарейок. Якщо батарейки майже розряджені, індикатор зарядженості батарейок(4) світиться червоним кольором. Міняйте відразу всі батарейки. Використовуйте лише батарейки одного виробника і з однаковою ємністю. u Виймайте батарейки з вимірювального інструмента, якщо тривалий час не будете користуватися ним. У разі тривалого зберігання у вимірювальному інструменті батарейки можуть кородувати і саморозряджатися.

Початок роботи u Захищайте вимірювальний прилад від вологи і сонячних промeнів. u Не допускайте впливу на вимірювальний інструмент екстремальних температур або температурних перепадів. Наприклад, не залишайте його надовго в автомобілі. Якщо вимірювальний інструмент зазнав впливу великого перепаду температур, перш ніж використовувати його, дайте його температурі стабілізуватися. Екстремальні температури та температурні перепади можуть погіршувати точність вимірювального приладу. u Уникайте сильних поштовхів і падіння вимірювального інструмента. Пошкодження вимірювального інструменту можуть позначатися на його точності. Перевірте після сильного поштовху або падіння лазерну лінію за відомою горизонтальною або вертикальною реперною лінією. u Під час транспортування вимикайте вимірювальний інструмент. При вимкненні приладу маятниковий вузол блокується, щоб запобігти пошкодженню внаслідок сильних поштовхів. 1 609 92A 857 | (14.09.2022) Bosch Power ToolsУкраїнська | 153 Вмикання/вимикання Щоб увімкнути вимірювальний інструмент, посуньте вимикач (2) у положення On. Одразу після увімкнення вимірювальний інструмент випромінює з вихідних отворів для лазерного променя лазерні промені (1). u Не спрямовуйте лазерний промінь на людей і тварин і не дивіться у лазерний промінь, включаючи і з великої відстані. Щоб вимкнути вимірювальний інструмент, посуньте вимикач (2) у положення Off. При вимкненні інструмента маятниковий вузол блокується. u Не залишайте увімкнутий вимірювальний інструмент без догляду, після закінчення роботи вимикайте вимірювальний інструмент. Інші особи можуть бути засліплені лазерним променем. Режими роботи Вимірювальний інструмент має три режими роботи, які можна будь-коли перемикати: Режим роботи Режим перехресних ліній з автоматичним нівелюванням (див. мал.A): вимірювальний інструмент випромінює горизонтальну і вертикальну лазерні лінії. Режим перехресних ліній і точки прямовису з автоматичним нівелюванням (див. мал.B): вимірювальний інструмент випромінює горизонтальну і дві вертикальні лазерні лінії, а також точку прямовису вниз. Ці дві вертикальні лінії випромінюються в різні боки перпендикулярно одна до одної. Режим перехресних ліній з функцією нахилу (див. мал.C): вимірювальний інструмент випромінює горизонтальну і вертикальну лазерні лінії. Після вмикання вимірювальний інструмент знаходиться в режимі роботи з перехресними лініями з автоматичним самонівелюванням. Для зміни режиму роботи натискайте на кнопку режиму роботи лазера(3), поки світіння відповідного індикатора режиму роботи лазера(5) не вкаже на увімкнення потрібного режиму роботи. Bosch Power Tools 1 609 92A 857 | (14.09.2022)154 | Українська Автоматичне нівелювання Робота у режимі автоматичного нівелювання Встановіть вимірювальний інструмент на тверду горизонтальну поверхню або закріпіть його на штативі(11). Виберіть один з режимів роботи з автоматичним нівелюванням. Автоматичне нівелювання автоматично вирівнює нерівності у межах діапазону самонівелювання ±4°. Нівелювання завершене, як тільки лазерні лінії припиняють

Якщо автоматичне нівелювання неможливе, наприклад, якщо поверхня, на якій встановлений вимірювальний пристрій, відрізняється від горизонталі більше ніж на 4°, лазер вимикається. У такому разі встановіть вимірювальний інструмент в горизонтальне положення і зачекайте, поки не буде здійснене автоматичне самонівелювання. При струсах та змінах положення протягом експлуатації вимірювальний інструмент знову автоматично нівелюється. Після нівелювання перевірте положення лазерних променів стосовно реперних точок, щоб запобігти помилкам в результаті зсування вимірювального приладу. Робота з функцією нахилу Оберіть режим роботи «Режим перехресних ліній з функцією нахилу». Під час робіт з функцією нахилу автоматичне нівелювання вимкнене. Вимірювальний інструмент можна тримати в руці або поставити на похилу поверхню. Лазерні ромені більше не нівелюються і необов'язково проходять перпендикулярно один до одного. Вказівки щодо роботи u Для позначення завжди використовуйте середину лазерної точки або лазерної лінії. Розмір лазерної точки/лазерної лінії змінюється в залежності від

Робота зі штативом (приладдя) Штатив забезпечує стабільну підставку для вимірювання, висоту якої можна регулювати. Поставте вимірювальний інструмент гніздом під штатив 1/4" (10) на різьбу штатива (11) або звичайного фотоштатива. Зафіксуйте вимірювальний інструмент кріпильним гвинтом штатива. Грубо вирівняйте штатив, перш ніж вмикати вимірювальний прилад. 1 609 92A 857 | (14.09.2022) Bosch Power ToolsУкраїнська | 155 Окуляри для роботи з лазером (приладдя) Окуляри для роботи з лазером відфільтровують світло зовнішнього середовища. Завдяки цьому світло лазера здається для очей світлішим. u Не використовуйте окуляри для роботи з лазером (приладдя) як захисні окуляри. Окуляри для роботи з лазером забезпечують краще розпізнавання лазерного променю, однак не захищають від лазерного випромінювання. u Не використовуйте окуляри для роботи з лазером (приладдя) як сонцезахисні окуляри та не вдягайте їх, коли ви знаходитеся за кермом. Окуляри для роботи з лазером не забезпечують повний захист від УФ променів та погіршують розпізнавання кольорів. Приклади роботи (див.мал.D–F) Приклади для таких можливостей застосування вимірювального приладу Ви знайдете на сторінках з малюнками. Технічне обслуговування і сервіс Технічне обслуговування і очищення Завжди тримайте вимірювальний прилад в чистоті. Не занурюйте вимірювальний прилад у воду або інші рідини. Витирайте забруднення вологою м’якою ганчіркою. Не використовуйте жодних миючих засобів або розчинників. Зокрема, регулярно прочищайте поверхні коло вихідного отвору лазера і слідкуйте при цьому за тим, щоб не залишалося ворсинок. Сервіс і консультації з питань застосування В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і технічного обслуговування Вашого продукту. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати Bosch Power Tools 1 609 92A 857 | (14.09.2022)156 | Українська негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Бош Сервісний Центр електроінструментів вул. Крайня 1 02660 Київ 60 Тел.: +380 44 490 2407 Факс: +380 44 512 0591 E-Mail: pt-service@ua.bosch.com www.bosch-professional.com/ua/uk Адреса Регіональних гарантійних сервісних майстерень за- значена в Національному гарантійному талоні. Адреси інших сервісних центрів наведено нижче: www.bosch-pt.com/serviceaddresses

Вимірювальні прилади, приладдя і упаковку треба здавати на екологічно чисту повторну переробку. Не викидайте вимірювальні інструменти і батарейки в побутове сміття! Лише для країнЄС: Відповідно до Європейської Директиви 2012/19/EU щодо відходів електричного та електронного обладнання та її перетворення в національне законодавство вимірювальні інструменти, які більше не придатні до використання, а також відповідно до Європейської Директиви 2006/66/EC несправні або відпрацьовані акумуляторні батареї/батарейки повинні здаватися окремо і утилізуватися екологічно чистим способом. При неправильній утилізації відпрацьовані електричні та електронні прилади можуть мати шкідливий вплив на навколишнє середовище та здоров’я людини через можливу наявність небезпечних речовин. 1 609 92A 857 | (14.09.2022) Bosch Power ToolsҚазақ | 157
