| Produkttype | Krydslinje laserniveau |
| Mærke | Bosch |
| Model | UniversalLevel 3 |
| Dimensioner (L × B × H) | 131 × 75 × 126 mm |
| Vægt | 0,54 kg (ifølge EPTA-Procedure 01:2014) |
| Strømforsyning | 3 AA-batterier (1,5 V LR6) inkluderet |
| Driftstid | Ca. 5 timer |
| Maksimal rækkevidde | 10 m |
| Nivelleringspræcision (linjer) | ±0,5 mm/m |
| Nivelleringspræcision (punkt) | ±1,0 mm/m |
| Autonivelleringsområde | ±4° |
| Nivelleringstid | < 4 s |
| Laserklasse | 2 |
| Lasertype (linjer) | < 10 mW, 630-650 nm |
| Lasertype (punkt) | < 1 mW, 630-650 nm |
| Laselinjens åbningsvinkel | 120° |
| Stativtilslutning | 1/4" |
| Driftstilstande | Krydslinjer med auto-nivellering, krydslinjer og lodpunkt med auto-nivellering, krydslinjer med hældningsfunktion |
| Driftstemperatur | +5 °C til +40 °C |
| Opbevaringstemperatur | -20 °C til +70 °C |
| Rengøring | Blød, fugtig klud uden rengøringsmidler eller opløsningsmidler |
| Sikkerhed | Se ikke ind i laserstrålen, ret ikke mod personer eller dyr |
| Reservedele og reparerbarhed | Tilgængelige på www.bosch-pt.com, Bosch kundeservice |
| Generelle oplysninger | Brugsanvisning kan downloades gratis på notice-facile.com |
Ofte stillede spørgsmål - UniversalLevel 3 BOSCH
Brugerspørgsmål om UniversalLevel 3 BOSCH
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Laser niveau i PDF-format gratis! Find din vejledning UniversalLevel 3 - BOSCH og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. UniversalLevel 3 af mærket BOSCH.
BRUGSANVISNING UniversalLevel 3 BOSCH

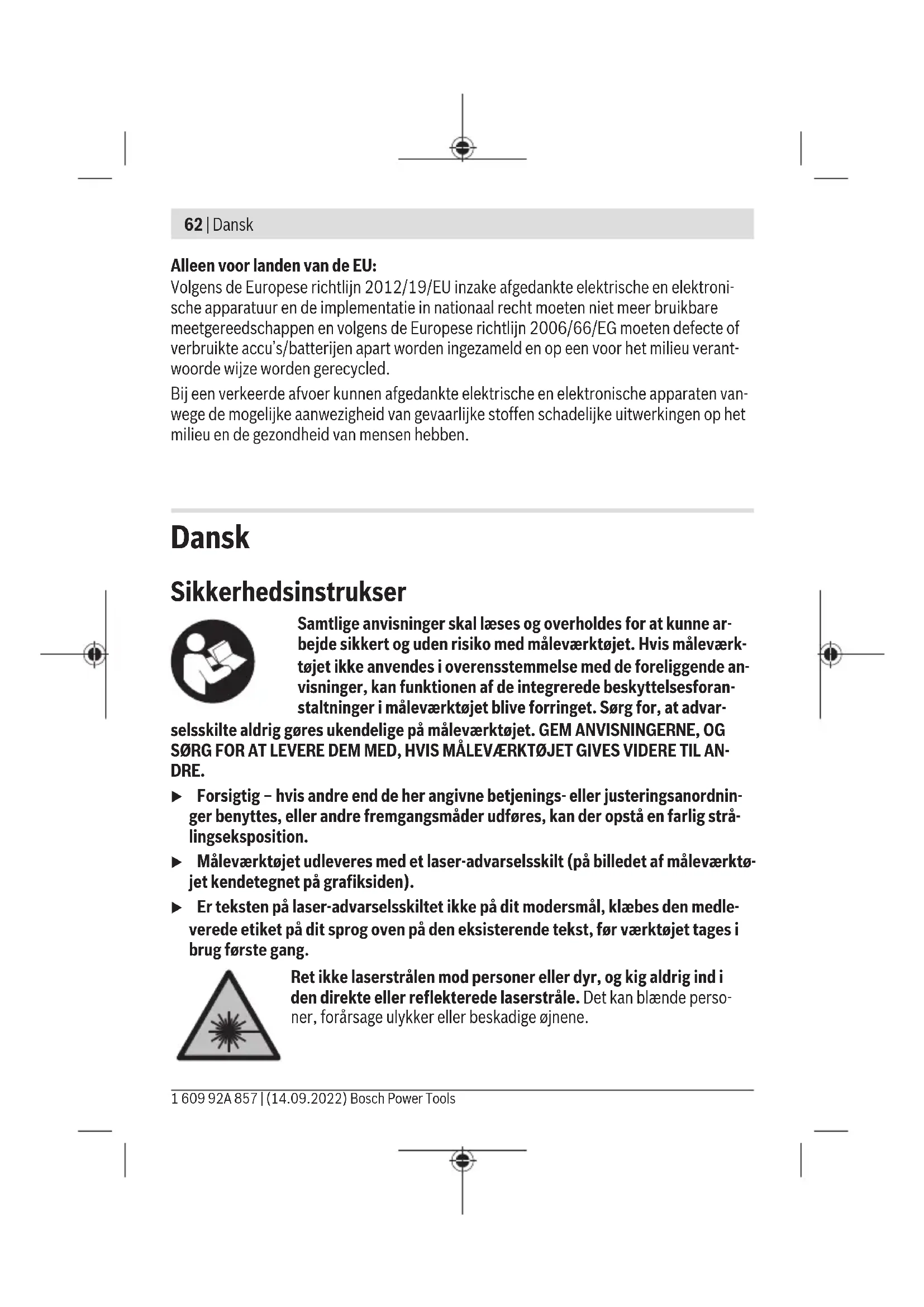

Sikkerhedsinstrukser
Samtige anvisninger skal læses og overholds for at kunne arbejde sikkert og,uden risiko med mæleværktøjet. Hvis mæleværktøjet ikke anvendes i overensstemmelse med de foreliggende anvisninger, kan Funktionen af de integrerede beskyttelsesforanstaltninger i mæleværktøjet blive forringet. Sørg for, at advar
selsskilte aldrig gores ukendelige på mäleværktøjet. GEM ANVISNINGERNE, OG SØRG FOR AT LEVERDE DEM MED, HVIS MALEVærKTØJET GIVES VIDERE TIL ANDRE.
Forsigtig - hvis andre end de her angivne betjenings- eller justeringsanordninger benyttes, aller andre fremgangsmåder udføres, kan der opstå en farlig strålingseksposition.
Måleværktøjt udleveres med et laser-advarselsskilt (pà billeddet af mæleværktø-jet kendetegnet på grafiksiden).
Er teksten på laser-adverselsskiltet ikke på dit modersmal, klæbes den medleverede etiket på dit sprog oven på den eksisterende tekst, für værktøj tages i brug første gang.
Ret社会化 laserstrålen mod personer eller dyr, og kig aldrig ind i den direkte eller reflekterede laserstråle. Det kan blænde personer, forårsage ulykker eller beskadige øjnene.
Hvis du fär lasersträlen i øjnene, skal du lukke dem med det samme og straks bevæge hovedet ud af stråleområdet.
Foretag aldrig ændringer af laseranordningen.
Brug-ie laserbrillerne (tilbehør) som beskyttelsessbriller. Med laserbrillerne kan man lettere føje på laserstrålen, men de beskytter ikke mod laserstråling.
Brug ikke laserbrillerne (tilbehør) som solbriller erler i trafikken. Laserbrillerne beskytter ikke 100% mod ultraviolette (UV) stråler og reducerer ens evne til at registre og iagttage farver.
Sorg for, at reparationer pa malevarktojet kun udfores af kvalificere de fagfolk, og at der kun benyttes originale reservedele. Demed sikres storst mulig sikkerhed i forbindelse med malevarktojet.
Lad/DDke born benyttle laser-malevarktojet uden opsyn. De kan utiliset blende personer ell er sig selv.
Brug ikke mæleværktøj i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. I mæleværktøj kan der dannes gnister, som kan an-tænde støvet eller dampene.
Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen.
Beregnet anvendelse
Måleværktøjet er beregnet til atXde og kontrollere vandrette og lodrette linjerXt lodpunktter.
Måleværktjet er egnet til indendørs anvendelse.
Dette er et laserproduktil forbrugere i henhold til EN 50689.
Nummereringen af de illustrterede componenter refererer til illustrationen af moleværktø-jet på illustrationssiden.
(1) Udgangsabninq laserstråling
(2) Taend/sluk-knap
(3) Knap til laser-driftstype
(4) Batteriadversel
(5) Visning af laser-driftstype
64 | Dansk
(6) Serienummer
(7) Laseradverselsskilt
(8) Låsning af batteridæksel
(9) Batteridaeksel
(10) Stativholder 1 / 4^
(11) Stativa)
(12) Laserbriller
a) Tilbehør, som er illustrreret og beskrevet i betjeningsvejledningen, er/DD standardleveringen. Det fuldstandige tilbehør vindes i vores tilbehørsprogram.
Tekniske data
| Krydslinjelaser UniversalLevel 3 | |
| Varenummer | 3603 F63 9.. |
| Arbejdsområde op til ca. A) | 10 m |
| Åbningsvinkel laserlinje 120° | |
| Nivelleringsnøjagtighed B)C) | |
| - Laserlinjer ±0,5 mm/m | |
| - Laserpunkt ±1,0 mm/m | |
| Selvnivelleringsområde ±4° | |
| Nivelleringstid < 4 s | |
| Driftstemperatur +5 °C ... +40 °C | |
| Opbevaringstemperatur -20 °C ... +70 °C | |
| Maks. anvendelseshøjde over referencehøjde 2000 m | |
| Relativ luftfugtighed maks. 90 % | |
| Tilsmudsningsgrad i overensstemmelse med IEC 61010-1 | 2D) |
| Laserklasse 2 | |
| Laserlinjer | |
| - Lasertype < 10 mW, 630-650 nm | |
| - C6 10 | |
| - Divergens 50 × 10 mrad (360°-vinkel) | |
| Laserpunkt | |
1609 92A 857 | (14.09.2022) Bosch Power Tools
Krydslinjelaser UniversalLevel 3
-Lasertype < 1mW ,630-650 nm
-
C 6 1
-
Divergens 0,8 mrad (360°-vinkel)
Stativholder 1/4"
Batterier 3× 1,5 VLR6 (AA)
Driftstid ca.
5t
Vægt iht. EPTA-Procedure 01:2014 0,54 kg
Mäl (laengde × bredde × højde) 131 × 75 × 126 mm
A) Arbejdssområdet kan forringes af ugunstige omgivelsesbetingelser (f.eks. direkte sollys).
B) ved 20-25°C
C) De angivne værdier forudsætter normale til gunshote omgivelsesbetingelser (f.eks. ingen vibration, ingen tage, ingen røg, ingen direkte sollys). Efter kraftige temperatursvingninger kan der forekommenerogjagtighedsaftvigelser.
D) Der forekommer kun en化进程 de tilsmudsnig, idet der dog lejighedsvis ma forventes en midlertidig leedeevne forarsaget af tildugning.
Serienummeret (6) pátypeskiltet bruges til entydig identifikation af mälevaerktojet.
Montering
Isætning/skift af batterier
Det anbefales at bruge alkaliske manganbatterier til moleværktjet.
Laget til batterirummet (9) abnes ved at trykke på låsen (8) og tage laget til batterirummet af. Isæt batterierne.
Sorg i den forbindelse for, at polerne vender rigtigt som vist på indersiden af batterirummet.
Hvis batterierne bliver svage, lyser batteriadvarslen (4) rodt.
Udskift altid alle batterier samtidig. Brug kun batterier fra en og samme producent og med samme kapacitet.
▶ Tag batterierne ud af mæleværktøjet, hvis det ikke skal bruges i længere tid. Batterierne kan korrodere og aflade sig selv, hvis de bliver siddende i længere tid.
Brug
Ibrugtagning
Beskyt mAlevarktojet mod fugt og direkte sollys.
Udsæt ikke moleværktøjet for ekstreme temperaturer erler temperatursvingninger. Lad det f.eks. ikke ligge i længere tid i bilen. Ved større temperatursvingninger skal moleværktøjets temperatur tilpasse sig, for det tages i brug. Ved ekstreme temperaturer erler temperatsvingninger kan moleværktøjets præcision pavirkes.
Undgå, at målleværktøjt udsættes for kraftige stød eller tabes. Hvis målleværktø- jet bliver beskadiget, kan det resultere i unogjagtige malinger. Hvis det alligevel udsættes for et kraftigt stød eller tabes, skal laserlinjen afterfolgende kontrolleres ved at sammenigne den med en Kendt vandret eller lodret referencinginje.
Sluk molevarkotjet, nár du transporterer det. Ved slukning lases pendulenheden, som ellers kan beskadiges ved kraftige bevægelser.
Taend/sluk
For at tende malevaktoget skal du skubbe tend/sluk-knappen (2) til positionen On. Malevaktoget sender straks after tending laserstraler ud af udgangsabningerne (1).
Ret/DD laserstralen mod personer erler dyr og ret/DD blikket ind i laserstralen, heller icke fra stor afstand.
Hvis du vil slukke måleværktøjet, skal du skubbe tænd/sluk-knappen (2) til positionen Off. Ved stop lases pendulenheden.
Lad/DDet tendte malevarktj vare uden opsyn, og sluk malevarktojet after brug. Andre personer kan blive blendet af laserstralen.
Driftstilstande
Måleværktøjet er udstyret med tre driftstilstande, som du alto kan skifte imellem:
| Driftstype | |
| + | Krydslinjedrift med automatisk nivelling (se billede A): Måleværktøjet viser en vandret og en lodret laserlinje. |
| + | Krydslinje- og lodpunktsdrift med automatisk nivelling (se billede B): Måleværktøjet viser en vandret og to lodrette laserlinjer samt et lodpunkt nedad. De to lodrette laserlinjer forløber i en ret vindel i forhold til hinanden. |
| × | Krydslinjedrift med hældningsfunktion (se billede C): Måleværktøjet viser en vandret og en lodret laserlinje. |
| After aktivering befinder måleværktøjet sig i krydslinjedrift med nivelleringsautomatik. | |
For at skifte driftsmade skal du trykke et antal gange pa tasten for laserdriftsform (3), til den onskede driftsmade vises ved, at den pagaelende visning for laser-driftsmade (5) lyser.
Nivelleringsautomatik
Arbejde med nivelleringsautomatik
Stil mäleværktjotet et vandret, fast underlag, ellr fastgrot de t stativet (11).
Vaelg en Funktion med nivelleringsautomatik.
Nivelleringsautomatikken udligner automatisk ujævnheder i selvnisheleringsområdet på ± 4^ . Nivelleringen er afsluttet, säsnart laserlinjerne ikke længere bevæger sig.
Hvis automatisk nivelling�� er mulig, f.eks. fordi maleværktjets stäflade afviger mere end 4^ fra vandret, slukkes laseren.
Opstil i sá fald moleværktogt vendret, og vent pa selvivelleringen.
Ved rystelser eller positionsændringer under driften nivelleres måleværktøjetigen automatisk. Kontrollerfter nivelleringen laserstrålernes position i forhold til referencepunkterne for at undgå fejl ved en forskydning af måleværktøjet.
Arbejde med haelningsfunktion
Vaelg driftstypen "Krydslinjedrift med haeldningsfunktion".
Ved arbejde med haeldningsfunktionen er nivelleringsautomatikken slæt fra. Du kan holde måleværktøjet frit i帽子 enller stille det pa et hældende underlag. Laserstrålere nivelleres ikke mere og forløber ikke mere nødvendigvis lodret i forhold til hinanden.
Arbejdsvejledning
Brug altid kun laserpunktets/laserlinjens midte til marking. Laserpunktets storre se og laserlinjens bredde ændres i takt med afstanden.
Arbejde med stativ (tilbehør)
Et stativ udgor et stabilt, højdejusterbart maleunderlag. Sæt moleværktøjt med 1/4^n -stativholderen (10) på stativets (11)GVind eller på et normalt fotostativsGVind. Skru mæleværktøjt fastigen med stativets laseskrue.
Juster stativet groft, for du taender maleværktoget.
Laserbriller (tilbehør)
Laserbrillerne filtrerer det omgivende lys fra. Derved fremstar laserens lys lysere for ojet.
BrugPIPE laserbrillerne (tilbehør) som beskyttelsessbriller. Med laserbrillerne kan man lettere føje på laserstrålen, men de beskytter ikke mod laserstråling.
68|Dansk
Brug-ie laserbrillerne (tilbehør) som solbriller erler i trafikken. Laserbrillerne beskytter ikke 100% mod ultraviolette (UV) straler og reducerer ens evne til at registre o iganttage farver.
Arbejdsekempler (se billed D-F)
Eksempler på anvendelsesmuligheder for måleværtøjet finder du på illustrationssiderne.
Tør snavs af med en fugtig, blød klud. Brug ikke rengørings- eller oplosningsmiddel.
Rengør især flader ved laserens udgangsåbning regelmaessigt, ogær opmærksom pa fnug.
Kundeservice besvarer dine sporgsmål vedr. reparation og vedligeholdelse af dit produkt samt resededele. Eksplosionstegninger og oplysninger om resededele finder du øgså pa: www.bosch-pt.com
Bosch-anvendelsesrådgivningsteamet hjælper dig fremne, hvis du har spørgsmål tilprodukter og tilbehørsdele.
Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af resededele.
Dansk
På www.bosch-pt.dk kan der online bestilles resededele eller oprettes en reparations ordre.
TIf. Service Center: 44898855
Fax:44898755
E-Mail: vaerktoej@dk.bosch.com
Du finder adresser til andre værksteder på:
Måleværktøjer, tilbehør og emballage skal genbruges på en miljøvenlig måde.
Smid/DDke malevaktjer og batterier ud sammen med husholdningsaffaldet!
Gælder kun i EU-lande:
Iht. det europaeiske direktiv 2012/19/EU om affald fra elektrisk og elektronisk udstyr og de nationale bestemmelier, der er baseret herpa, skal kasseret malveerktog, og iht. det europaeiske direktiv 2006/66/EF skal defekte ell opbrugte akkuer/batterier indsamles separat og genbruges iht. geldende miljoforskifter.
Ved forkert bortskaffelse kan elektrisk og elektronisk affald have skadelige virkninger pa miljøet og mensneskers sundhed på grund af den mulige tilstedevarelse af farlige stoffer.
Svensk
Sakerhetsanvisningar
Sikkerhetsanvisninger
a) Ilustrert aller beskrevet tilbehör inngår ikke i standard-leveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.
Tekniske data
| Krysslinjelaser UniversalLevel 3 | |
| Artikkelnummer | 3 603 F63 9.. |
| Rekkevidde opptil ca. A) | 10 m |
| Laserlinjens øpningsvinkel 120° | |
| Nivelleringsnøyaktigabet B/C) | |
| - Laserlinjer ±0,5 mm/m | |
| - Laserpunkt ±1,0 mm/m | |
| Selvnivelleringsområde ±4° | |
| Nivelleringstid < 4 s | |
| Driftstemperatur +5 °C ... +40 °C | |
| Lagringstemperatur -20 °C ... +70 °C | |
| Maks. brukshøyde over referansehøyde 2000 m | |
| Maks. relativ luftfuktigkeit 90 % | |
| Forurensningsgrad i henhold til IEC 61010-1 2 | D) |
| Laserklasse 2 | |
| Laserlinjer | |
| - Lasertype < 10 mW, 630-650 nm | |
Norsk|79
