UniversalLevel 3 - Lasertase BOSCH - Tasuta kasutusjuhend
Leidke seadme juhend tasuta UniversalLevel 3 BOSCH PDF-formaadis.
| Toote tüüp | Ristjoontega lasertase |
| Mark | Bosch |
| Mudel | UniversalLevel 3 |
| Mõõtmed (P × L × K) | 131 × 75 × 126 mm |
| Kaal | 0,54 kg (vastavalt EPTA-protseduurile 01:2014) |
| Toiteallikas | 3 AA-patareid (1,5 V LR6) on kaasas |
| Tööaeg | Umbes 5 tundi |
| Maksimaalne ulatus | 10 m |
| Tasandustäpsus (jooned) | ±0,5 mm/m |
| Tasandustäpsus (punkt) | ±1,0 mm/m |
| Automaattasanduse vahemik | ±4° |
| Tasandusaeg | < 4 s |
| Laseri klass | 2 |
| Laseri tüüp (jooned) | < 10 mW, 630-650 nm |
| Laseri tüüp (punkt) | < 1 mW, 630-650 nm |
| Laseri joone avanemisnurk | 120° |
| Statiivi ühendus | 1/4" |
| Töörežiimid | Ristjooned automaattasandusega, ristjooned ja loodipunkt automaattasandusega, ristjooned kaldenurgaga |
| Töötemperatuur | +5 °C kuni +40 °C |
| Hoiutemperatuur | -20 °C kuni +70 °C |
| Puhastamine | Pehme niiske lapp, ilma detergentide ja lahustiteta |
| Ohutus | Ärge vaadake laserkiirt, ärge suunake inimeste ega loomade poole |
| Varuosad ja remonditavus | Saadaval veebilehel www.bosch-pt.com, Bosch hooldus |
| Üldine teave | Kasutusjuhendi saab tasuta alla laadida veebilehelt notice-facile.com |
Korduma kippuvad küsimused - UniversalLevel 3 BOSCH
Kasutajate küsimused teemal UniversalLevel 3 BOSCH
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Lasertase PDF-formaadis tasuta! Leidke oma juhend UniversalLevel 3 - BOSCH ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. UniversalLevel 3 kaubamärgi BOSCH.
KASUTUSJUHEND UniversalLevel 3 BOSCH
Möötmeseadmega ohutu ja täppe till tagamiseks lugege kõik juhised hoolikalt läbi ja järgige neid. Kui mõöteseadme kasutamisel eiratakse käesolevaid juhiseid, siis voivad
mõöteseadmesse sisseehitatud kaitseseadised kahjustada saada. Arge katke kinni mõöteseadmel olevaid hoitusmärgiseid.
Bosch Power Tools 1 609 92A 857 | (14.09.2022)

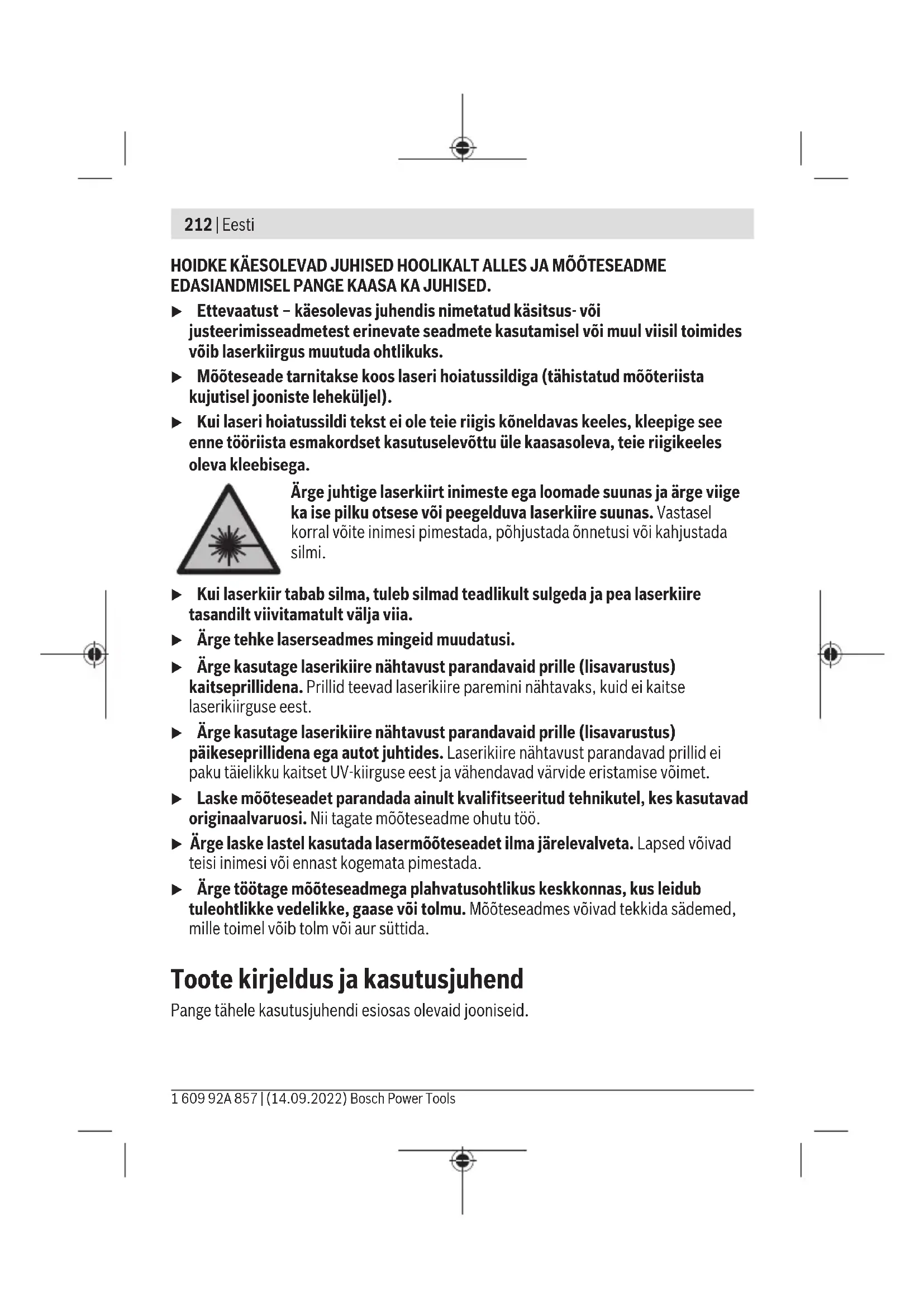

212 | Eesti
HOIDKE KÄESOLEVAD JUHISED HOOLIKALT ALLES JA MÖÖTESEADME EDASIANDMISEL PANGE KAASA KA JUHISED.
Ettevaatust - kaesolevas juhendis nimetatud käsitsus- voi justeerimisseadmetest erinevate seadmete kasutamisel voi muul viisil toimides voib laserkiirgus muutuda ohtlikuks.
Mööteseade tarnitakse koos laeri hoiatussildiga (tähistatud mööteriista kujutisel jooniste leheküljel).
▶ Kui laseri hoiatussildi tekst ei ole teie riigis köneldavas keees, kleepige see enne tooriista esmakordset kasutuselevottu üle kaasasoleva, teie riigikeees oleva kleebisega.
Arge juhtige laserkiirt inimeste ega loomade suunas ja arge viige ka ise pilku otsese voi peegelduva laserkire suunas. Vastasel korral voite inimesi pimentada, pohjustada onnetusi voi kahjustada silmi.
Kui laserkiir tabab silma, tuleb silmad teadlikult sulgeda ja pea laserkiire tasandilt viivitamatult valja viia.
Arge tehke laserseadmes mingeid muudatusi.
Arge kasutage laserikiire nahtavust paranvaid prille (lisavarustus) kaitseprillidena. Prillid teevad laserikiire paremini nahtavaks, kuid ei kaitse laserikiirguse eest.
Arge kasutage laserikiire nahtavust parandavaid prille (lisavarustus) päikeseprillidenega autot juhtides. Laserikiire nahtavust parandavad prillid ei paku täielikku kaitset UV-kiirguse eest ja vahendavad varvide eristamise vöimet.
Laske moöteseadet parandada ainult kvalifitseritud tehnikutel, kes kasutavad originaalvaruosi. Nii tagate moöteseadme ohutu too.
Arge laske lastel kasutada lasermooteseadet ilma jarelevalteta. Lapsed voivad teisi inimesi voi ennast kogemata pimestada.
Arge tootage moöteseadmega plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase voi tolmu. Moöteseadmes voivad tekkida sademed, mille toimel voib tolm voi aur suttida.
Toote kirjeldus ja kasutusjuhend
Pange tāhele kasutusjuhendi esiosas olevaid jouniseid.
Nouetekohane kasutamine
Mööteseade on elle nähtud horisontaalsete ja vertikaalsete joonte ning loodimispunktide mäaramiseks ja kontrollimiseks.
Mötesede sobib kasutamiseks sisetingimustes.
See toode on normile EN 50689 vastav tarbija-laserseade.
Kujutud komponendid
Kujutaduk komponentide numeratsiooni aluseks on jooniselehekuljel toodud numbrid.
(1) Laserikiire valjumisava
(2) Sisse-/valjaluliti
(3) Laseri tooreziimi nupp
(4) Patareihoiatus
(5) Laseri tooreziimi nait
(6) Seerianumber
(7) Laseri hoiatussilt
(8) Patareipesa kaane fiksaator
(9) Patareipesa kaas
(10) Statiivi kinnituskoht 1/4"
(11) Statii
(12) Laseriprillida
a) Kujutatud voi kirjeldatud lisavarustus ei kuulu tavalisse tarnemahtu. Lisavarustuse taieliku loetelu leiate meie lisavarustusprogrammist.
Tehnilised andmed
| Ristjoonlaser UniversalLevel 3 | |
| Tootenumber | 3 603 F63 9.. |
| Tööpiirkond kuni uA) | 10 m |
| Laserkiire avanemisnurk 120° | |
| NivelleerumistäpsusB)C) | |
| - Laserijoooned ±0,5 mm/m | |
| - Laseripunkt ±1,0 mm/m | |
| Isenivelleerumisvahemik ±4° | |
Bosch Power Tools 1609 92A 857 | (14.09.2022)
214 | Eesti
Ristjoonlaser UniversalLevel 3
| Nivelleerumisaeg < 4 s | |
| Tötemperatuur +5 °C ... +40 °C | |
| Hoiutemperatuur -20 °C ... +70 °C | |
| Kontrollkörgust ületav max tökörgus 2000 m | |
| Max suhteline öhuniiskus 90% | |
| Määrdumisaste vastavalt standardile IEC 61010-1 2 | D) |
| Laseri klass 2 | |
| Laserijooned | |
| - Laseri tüup < 10 mW, 630-650 nm | |
| - C610 | |
| - Hajumine 50 × 10 mrad (täispöre) | |
| Laseripunkt | |
| - Laseri tüup < 1 mW, 630-650 nm | |
| - C61 | |
| - Hajumine 0,8 mrad (täispöre) | |
| Statiivi kinnituskoht 1/4 tolli | |
| Patareid 3 × 1,5 V LR6 (AA) | |
| Tööaeg uB) | 5 h |
| Kaal EPTA-Procedure 01:2014 järgi | 0,54 kg |
| Möötmed (pikkus × laius × körgus) | 131 × 75 × 126 mm |
A) Ebasoodsad keskkonnatingimused (nt otsene päkesekiirgus) voivad toöpiirkonda vahendada.
B) temperatuuril 20-25°C
C) Näidatud värtused eeldavad normalaalseid kuni soodsaid keskkonnatingimusi (nt vibratsiooni, udu, suitsu, otsese päikesekiirguse puudumine). Suurte temperatuuriköikumiste järel voib tekkida tapsushäbelid.
D) Esineb ainult mittejuhtiv märdumine, mis voib aga ajutiselt kondensatsiooni tottu juhtivaks muutuda.
Teie moöteseadme ühetahenduslikuks identimiseks kasutatakse tübisildil olevat seerianumbrit (6).
Paigaldamine
Patareide paigaldamine/vehetamine
Mölleriistas on soovitatav kasutada leelis-mangaan-patareisid.
Patareipesa kaane (9) avamiseks vajutage fiksaatorit (8) ja vötke patareipesa kaas ára.
Pange pataeid sisse.
Järgige sealjuures patareipesa siseküljel toodud kujutisele vastavat öiget polaarsust. Kui patareid jäavad norgaks, suttib patareihoiatus (4) punaselt.
Vahetage alati koki pataeid korraga. Kasutage ainult uhe tootja ja ühesuguse mahtuvusega patareisid.
▶ Kui te mõöteseadet pikemat aega ei kasuta, võtke pataeid valja. Pataeid voivad pikemal mõöteseadmes hoidmisel korrodeeruda ja iseeneslikult tühjeneda.
Too
Seadme kasutuselevött
Kaitske moöteriista niiskuse ja otsese päikesekiirguse eest.
Arge jatke mooteriista aarmuslike temperaturide ja temperatuurikoikumiste katte. Arge jatke seda nt pikemaks ajaks autosse. Suarte temperatuurikoikumiste korral laske mooteriistal enne kasutuselevotmist esmalt keskkonnatemperatuuriga kohaneda. Aarmuslike temperaturide voit temperatuurikoikumiste korral voib mooteriista tapsus vaheneda.
Vältrige tugevaid lööke vöi moöteseadme kukkumist. Kahjustused vöivad mōjutada moöteseadme tapsust. Vörrelge parast tugevat lööki vöi kukkumist laserjoont kontrolliks mõne:tuntud horisontaalse vöi vertikaalse laserjoonega.
Transpondi ajaks lulitage mooteseade valja. Valjalulitamisel sukustatakse pendlisolm, mida jarsud liigutused voiksid kahjustada.
Sisse-/valjalulitamine
Mööteseadme sisselülitamiseks lukake sisse-/valjalüliti (2) asendisse On. Mööteseade saadab kohe pärast sisselülitamist valjumisavadest (1) valja laserikiired.
Arge suunake laserkiirt inimestele ja loomadele ning arge vaadake ise laserkiirt ka suure vahemaa tagant.
Mölleriista väljalūlitamiseks lükake sisse-/väljalūliti (2) asendisse Off. Väjlalūitamisel pendlisōlm lukustatakse.
216|Eesti
Arge jatke sisselulitatud moöteseadet järevalveta ja lulitage moöteseade pärast kasutamist valja. Laserkiir vöib teisi inimesi pimentada.
Törežiimid
Mötesadmel on kolm tooreziimi, mida saab igal ajal ülitada:
| Töörežiim | |
| + | Nivelleerimisautomaatikaga ristjoonterežiim (vt jn A): Mõõteseade moodustab horisontaalse ja vertikaalse laserjoone. |
| + | Nivelleerimisautomaatikaga ristjoonte ja loodimispunktti režiim (vt jn B): Mõõteseade moodustab ühe horisontaalse ja kaks vertikaalset laserjoont ning allasuunatud loodimispunktti. Kaks vertikaalset laserjoont asetsevad omavahel täisurksalt. |
| × | Kaldefunktsioniga ristjoonte režiim (vt jn C): Mõõteseade moodustab horisontaalse ja vertikaalse laserjoone. |
Pärast sisselulitamist on mõötesade automaatse nivelleerumisega ristjoontereziimis. Tõreziimi vahetamiseks vajutage tõreziimi nuppu (3), kuni vastava laseri tõreziimi naidu (5) suttimisega naidatakse soovitud tõreziimi.
Nivelleerimisautomaatika
Nivelleerimisautomaatikaga tootamine
Asetage moöteriist horisontaalsele kindlale aluspinnale vōi kinnitage statiivile (11). Valige nivelleerimisautomaatikaga toorežiim.
Nivelleerimisautomaatika korrigeerib automaatsalt ebatasasused isenivelleerumispirkonnas ± 4^ . Nivelleerime on lopetatud, kui laseri jooned enam ei liigu.
Kui automaatne nivelleerumine ei ole voimalik, naiteks kuna moöteseadme aluspind kaldub horisontaaltasandist körvale rohkem kui 4^ , lulitub laser valja.
Sellisel juhul seadke moöteriist horisontaalseks ja oodake ára automaatne nivelleerumine.
Raputuste voi asendimuutuste korral too ajal nivelleeritakse mooteseade automaatelt uuesti. Parast nivelleerumist kontrollige laserkirte asendit vordluspunktide suhtes, et valtida mooteseadme nihkumisest tingitud vigu.
Valige kaldefunktsioniga ristjoontereziim.
Kaldefunktsioniga tootamisel on nivelleerimisautomaatika valja lilitatud. Mõteriista voite vabalt kaes hoida voi kaldu olevale alusele asetada. Laserkiiri enam ei nivelleerita ja nad ei pea enam omavahel tingimata ristuma.
Töösunised
▶ Kasutage märgistamiseks alati ainult laserpunkti vöi laserjoone keskpunkti.
Laserpunkti suurus voi laserjoone laius muutuvad kauguse suurrenes.
Tööttamine statiiviga (lisavarustus)
Statiiv pakub stabiilset, reguleeritava korgusega mootmisalust. Asetage mooteseade statiivi kinnituskohaga 1 / 4'' (10) statiivi (11) voi standardse fotostatiivi keermele.
Enne moöteseadme sisselulitamist joondage statiiv esialgelt.
Laseri prillid (lisavarustus)
Laseri prillid filtrerivad keskkonnavalgustust. Laseri valgus tundub seetottu silmale heledam.
Arge kasutage laserikiire nahtavust parandavaid prille (lisavarustus) kaitseprillidena. Prillid teevad laserikiire paremini nahtavaks, kuid ei kaitse laserikiirguse eest.
Arge kasutage laserikiire naitavust parandavaid prille (lisavarustus) päikeseprillidena ega autot juhtides. Laserikiire naitavust parandavad prillid ei paku täielikku kaitset UV-kiirguse eest ja vähendavad varvide eristamise voimet.
Kasutusnaited (vt jooniseid D-F)
Näteid mõteseadme kasutamisvoimalustest leiate jooniste leheküljelt.
Hooldus ja korrashoid
Hooldus ja puhastamine
Eemaldage maardumised niiske, pehme riidelapiga puhkides. Arge kasutage puhasusvahendeid ega lahusteid.
Puhastage regulaarselt eriti laseri valjumisava juures olevaid pindu ja jalgige, et sinna ei jäaks puhastuslapist niidiotsakesi.
218|Eesti
Mügijärgne teenindus ja kasutusalane nôustamine
Klienditeeninduse tootajad vastavad teie kusimustele teie toote remondi ja hoolduse ning varuosade kohta. Joonised ja info varuosade kohta leiate ka veebisaidilt:
www.bosch-pt.com
Boschi nõustajad on meeleldi abiks, kui teil on kusimusi toodete ja lisatarvikute kasutamise kohta.
Päringute esitamisel ja varuosade tellimisel teatage meile kindlasti toote tübisildil olev 10-kohaline tootenumber.
Eesti Vabariik
Teeninduskeskus
Tel.: (+372) 6549575
Faks: (+372) 6549576
E-posti: service-pt@lv.bosch.com
Muud teeninduse Aadressid leiate jaotisest:
Möteseadmed, lisatarvikud ja pakendid tuleks keskkonnasäastlikult ringlusse votta.
Arge visake smoeteseadmeid ega patareisid olmejaatmete hulka!
Uksnes ELi liikmesriikidele:
Vastavalt direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning nende kohaldamisele riigi öigusaktides tuleb kasutusressursi ammendanud moöteseadmed ja vastavalt direktiivile 2006/66/EÜ defektsed või kasutusressursi ammendanud akud/patareid eraldi kokku koguda ja suunata keskkonnasäästlikku taaskasutusse.
Vale jäätmekäitluse korral voivad vanad elektri- ja elektronikaseadmed, milles sisaldub kahjulike aineid, kahjustada keskkonda ja imesto tervist.
