| Type de produit | Niveau laser à lignes croisées |
| Marque | Bosch |
| Modèle | UniversalLevel 3 |
| Dimensions (L × l × h) | 131 × 75 × 126 mm |
| Poids | 0,54 kg (selon EPTA-Procedure 01:2014) |
| Alimentation | 3 piles AA (1,5 V LR6) incluses |
| Autonomie | Environ 5 heures |
| Portée maximale | 10 m |
| Précision de nivellement (lignes) | ±0,5 mm/m |
| Précision de nivellement (point) | ±1,0 mm/m |
| Plage d'auto-nivellement | ±4° |
| Durée de nivellement | < 4 s |
| Classe laser | 2 |
| Type de laser (lignes) | < 10 mW, 630-650 nm |
| Type de laser (point) | < 1 mW, 630-650 nm |
| Angle d'ouverture de la ligne laser | 120° |
| Raccord de trépied | 1/4" |
| Modes de fonctionnement | Lignes croisées avec nivellement auto, lignes croisées et point d’aplomb avec nivellement auto, lignes croisées avec fonction inclinaison |
| Température de fonctionnement | +5 °C à +40 °C |
| Température de stockage | -20 °C à +70 °C |
| Nettoyage | Chiffon doux et humide, sans détergents ni solvants |
| Sécurité | Ne pas regarder le faisceau laser, ne pas diriger vers personnes ou animaux |
| Pièces détachées et réparabilité | Disponibles sur www.bosch-pt.com, SAV Bosch |
| Informations générales | Notice d'utilisation téléchargeable gratuitement sur notice-facile.com |
FOIRE AUX QUESTIONS - UniversalLevel 3 BOSCH
Questions des utilisateurs sur UniversalLevel 3 BOSCH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Niveau laser au format PDF gratuitement ! Retrouvez votre notice UniversalLevel 3 - BOSCH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil UniversalLevel 3 de la marque BOSCH.
MODE D'EMPLOI UniversalLevel 3 BOSCH

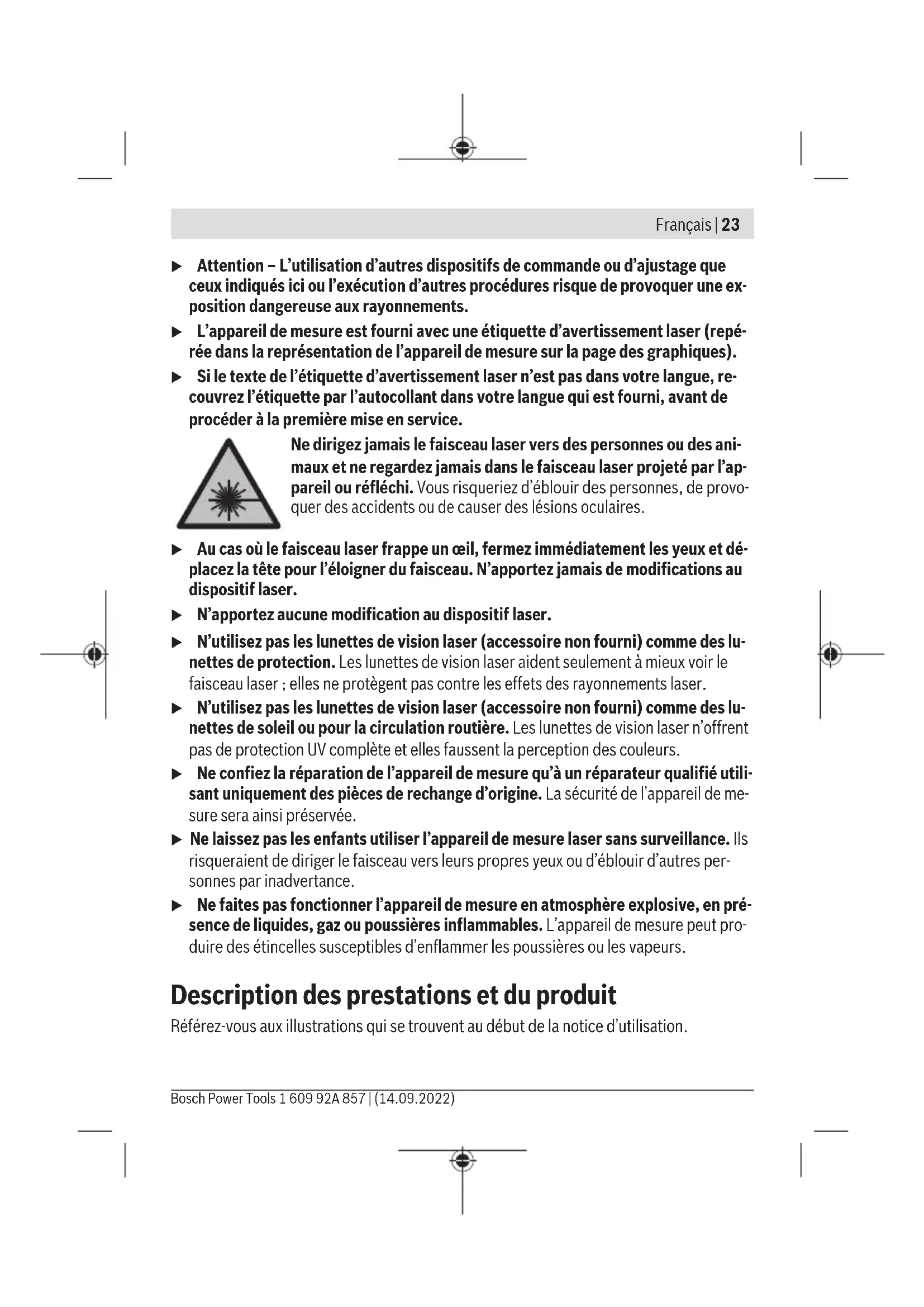

Consignes de sécurité
Pour une utilisation sans danger et en toute sécurité de l'appareil de mesure, lisez attentivement toutes les instructions et tenezen compte. En cas de non-respect des presentses instructions, les fonctions de protection de l'appareil de mesure risquent d'être alterées. Faites enSORT que les étiquettes d'avertissement se
trouvant sur l'appareil de mesure restent toujours lisibles. CONSERVEZ CES INSTRUCTIONS DANS UN LIEU SÜR ET REMETTEZ-LES À TOUT NOUVEL UTILISATEUR DE L'APPAREIL DE MESURE.
Attention - L'utilisation d'autres dispositifs de commande ou d'ajustage que ceux indiqués ici ou l'exécution d'autres procédures risque de provoquer une exposition dangereuse aux rayonnements.
L'appareil de mesure est fourni avec une étiquette d'advertisement laser (repére dans la représentation de l'appareil de mesure sur la page des graphiques).
Si le texte de l'étiquette d'avertissement laser n'est pas dans votre langue, recouvre l'étiquette par l'autocollant dans votre langue qui est fourni, avant derialcder a la premiere mise en service.
Ne dirigez jamais le faisceau laser vers des personnes ou des animaux et ne regardez jamais dans le faisceau laser projeté par l'appareil ou réfléchi. Vous risqueriez d'éblouir des personnes, de provoquer des accidents ou de causeurs des lésions oculaires.
Au cas où le faisceau laser frappe un œil, fermez immédiatement les yeux et déplacez la tête pour l'éloigner du faisceau. N'apportez jamais de modifications au dispositif laser.
N'apportez aucune modification au dispositif laser.
N'utilisez pas les lunettes de vision laser (accessoire non fourni) comme des lunettes de protection. Les lunettes de vision laser aident seulement a很好地 voir le faisceau laser ; elles ne protégent pas contre les effets des rayonnements laser.
N'utilisez pas les lunettes de vision laser (accessoire non fourni) comme des lun- nettes de soleil ou pour la circulation routiere. Les lunettes de vision laser n'offrent pas de protection UV complet et elles faussen la perception des couleurs.
Ne confiez la réparation de l'appareil de mesure qu'a un réparateur qualifié utilisant uniquement des pieces de rechange d'origine. La sécurité de l'appareil de mesure sera ainsi réservée.
Ne laissez pas les enfants utiliser l'appareil de mesure laser sans surveillance. Ils risqueraient de diriger le faisceau vers leurs propres yeux ou d'éblouir d'autres personnes par inadvertance.
Ne faites pas fonctionner l'appareil de mesure en atmophere explosive, en presence de liquides, gaz ou poussieres inflammables. L'appareil de mesure peut produit des étincelles susceptibles d'enflammier les poussieres ou les vapeurs.
Description des prestations et du produit
Référez-vous aux illustrations qui se trouvent au début de la notice d'utilisation.
24 | Français
Utilisation conforme
L'appareil de mesure est concu pour projeter et vérifier des lignesizontales et verticales ainsi que des points d'aplomb.
L'appareil de mesure est approprié pour une utilisation en interieur.
Ce produit est un dispositif laser destiné au grand public selon la norme EN 50689.
Éléments constitutifs
La numérotation des éléments de l'appareil se refère à la représentation de l'appareil de mesure sur la page graphique.
(1) Orifice de sortie du faisceau laser
(2) Interrupteur Marche/Arret
(3) Touche Mode de fonctionnement laser
(4) Alerte piles faibles
(5) Affichage du mode de fonctionnement
(6) Numéro de série
(7) Étiquette d'advertissement laser
(8) Verrouillage du couvercle du compartment à piles
(9) Couvercle du compartment à piles
(10) Raccord de trépied 1/4"
(11) Trepieda
(12) Lunettes de vision laser
a) Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouvez l'ensemble des accessoires dans notre gamme d'accessoires.
\section*{Caracteristiques techniques}
| Laser lignes UniversalLevel 3 | |
| Référence | 3 603 F63 9.. |
| Portée maximaleA) | 10 m |
| Angle d'ouverture de la ligne laser 120° | |
| Précision de nivellementB)C) | |
| - Lignes laser ±0,5 mm/m | |
| - Point laser ±1,0 mm/m | |
Francais|25
| Laser lignes UniversalLevel 3 | |
| Plage d'auto-nivellement ±4° | |
| Durée de nivellement < 4 s | |
| Températures de fonctionnement +5 °C ... +40 °C | |
| Températures de stockage -20 °C ... +70 °C | |
| Altitude d'utilisation maxi 2 000 m | |
| Humidité d'air relative maxi 90 % | |
| Degré d'encrassement selon IEC 61010-1 2 | D) |
| Classe laser 2 | |
| Lignes laser | |
| - Type de laser < 10 mW, 630-650 nm | |
| - C6 10 | |
| - Divergence 50 × 10 mrad (angle plein) | |
| Point laser | |
| - Type de laser < 1 mW, 630-650 nm | |
| - C6 1 | |
| - Divergence 0,8 mrad (angle plein) | |
| Raccord de trépied | 1/4" |
| Piles | 3 × 1,5 V LR6 (AA) |
| Autonomie approx. B) | 5 h |
| Poids selon EPTA-Procedure 01:2014 | 0,54 kg |
| Dimensions (longueur × largeur × hauteur) | 131 × 75 × 126 mm |
A) La portée peut être réduite par des conditions défavorables (par ex. exposition directe au soleil).
B) à 20-25°C
C) Les valeurs indiquées s'appliquent dans des conditions ambiantes normales à favorables (par ex. pas de vibrations, pas de brouillard, pas de fumée, pas d'ensoleillement direct). ÀpRES de fortes variations de températures, la précision peut différer de la valeur indiquée.
D) N'est concu que pour les salissures/saletés non conductrices mais supporte occasionnellement la conductivite due aux phenomenes de condensation.
Pour une identification précise de votre apparéil de réception, servez-vous du numéro de série (6) inscrit sur la plaque signalétique.
Montage
Mise en place/remplacement des piles
Il est recommandé d'utiliser des piles alcalines au manganèse.
Pour ouvrir le couvercle du compartment à piles (9), appuyez sur le verrouillage (8) et retirez le couvercle du compartment à piles. Insérez les piles.
Respectez ce faisant la polarité indiquée sur le graphique qui se trouve à l'intérieur du compartment à piles.
Lorsque les piles sont faibles, l'alerte piles faibles (4) s'allume en rouge.
Remplacez toujours toutes les piles en même temps. N'utilisez que des piles de la même marque et de même capacité.
- Sortez les piles de l'appareil de mesure si vous savez qu'il ne sera pas utilisé pendant une période prolongée. Les piles risquent de se corroder et de se décharger quand l'appareil de mesure n'est pas utilisé pendant une longue durée.
Utilisation
Mise en marche
Protégez l'appareil de mesure contre l'humidité, ne l'exposez pas directement aux rayons du soleil.
N'exposez pas l'appareil de mesure à des températures extrêmes ou de brusques variations de température. Ne le laissez p. ex. pas trop longtemps dans une voiture exposée au soleil. Àpres un brusque changement de température, attendez que l'appareil de mesure prenne la température ambiente avant de l'utiliser. Des températures extrêmes ou de brusques changements de température peuvent réduire la précision de l'appareil de mesure.
Évitez les chocs violents et évitez de faire tomber l'appareil de mesure. L'appareil de mesure risque alors de subir des dommages susceptibles ALTERER la précision de mesure. ÀpRES un chocol ou une chute, comparez, pour les contrôle, les lignes laser avec une ligne de referencia connue verticale ou horizontale.
- Éteignez l'appareil de mesure quand vous le transportez. A l'arrêt de l'appareil, l'unité pendulaire se verrouille afin de prévenir tout endommagement consécutif à des mouvements violents.
Mise en marche / arrêt
Pourmettre en marche I'appareil de mesure,placez l'interrupteur Marche/Arret (2) dans la positionOn.Immediatement apres sa mise en marche,l'appareil de mesure projetde dasaisceaux laser a travers les orifices de sortie (1).
Ne dirigez pas le faisceau laser vers des personnes ou des animaux et ne regardez jamais dans le faisceau laser, même si vous etes a grande distance de ce dernier.
Pour arrêter l'appareil de mesure, placez l'interrupteur Marche/Arrêt (2) dans la position Off. Lorsque l'appareil est étèint, l'unité pendulaire se verrouille.
Ne laisses pas l'appareil de mesure sans surveillance quand il est allumé et éteignez-le après l'utilisation. D'autres personnes pourraient'être éblouies par le fais-ceau laser.
Modes de fonctionnement
L'appareil de mesure dispose de trois modes de fonctionnement entre lesquels il est possible de commuter à tout moment :
| Mode de fonctionnement | |
| + | Mode lignes croisées avec nivellement automatique (voir figure A) : l'appa-reil projette une ligne laser horizontal et une ligne laser verticale. |
| + | Mode lignes croisées et point d'aplomb avec nivellement automatique(voir figure B) : l'appareil projette une ligne laser horizontal, deux lignes laser verticales et un point d'aplomb vers le bas. Les deux lignes laser verticales sontperpendicularaires entre elles. |
| × | Mode lignes croisées avec fonction inclinaison (voir figure C) : l'appareil projette une ligne laser horizontal et une ligne laser verticale. |
Après sa mise en marche, l'appareil de mesure se trouve dans le mode Lignes croisées avec nivellement automatique.
Pour changer de mode de fonctionnement, actionnez de façon repétée la touche Mode de fonctionnement laser (3) jusqu'à ce que l'affichage correspondant au mode souhaite (5) s'allume.
Nivellement automatique
Utilisation avec nivellement automatique
Placez l'appareil de mesure sur un support horizontal stable ou montez-le sur le trépied (11).
Choisissez l'un des modes avec nivellement automatique.
Bosch Power Tools 1609 92A 857 | (14.09.2022)
28|Français
Le nivellement automatique compense automatiquement l'inclinaison de l'appareil à l'intérieur de la plage d'autonivellement de ± 4^ . Le nivellement automatique est terminé des que les lignes laser ne bougent plus.
Quand un nivellement automatique n'est pas possible, par ex. du fait que la surface sur laquelle repose l'appareil de mesure est inclinee de plus de 4^ par rapport à l'horizontal, le laser s'eteint.
En pareil cas, placez l'appareil de mesure plus à l'horizontal et attendez que le niveaulement automatique se fasse.
S'il subit des secousses ou change de position pendant son utilisation, l'appareil de mesure se remet à niveau automatique. ÀpRES le nivlement, vérifie la position des faisceaux laser par rapport aux points de referencia afin d'éviter les erreurs dues à un déplacement de l'appareil de mesure.
Utilisation de la fonction inclinaison
Selectionnez le mode lignes croisées avec fonction inclinaison.
En cas d'utilisation de la fonction d'inclinaison, le nivellement automatique est désactiver. Vous pouvez tener l'appareil de mesure dans une main ou bien le poser sur une surface inclée. L'inclinaison des lignes laser n'est plus corrigée et elles ne sont donc plusforcément perpendicularaires l'une par rapport à l'autre.
Instructions d'utilisation
Lorsque vous VOULEZ effectuer des marquages, marquez toujours l'emplacement du centre du point laser ou de la ligne laser. La taille du point laser ou la largeur de la ligne laser varient avec la distance.
Travail avec le trépied (accessoire)
Un trépied constitue un support de mesure stable et régiable en hauteur. Fixez l'appareil de mesure avec son raccord de trépied 1/4" (10) sur le trépied (11) ou un trépied d'appléil photo du commerce. Vissez l'appléil de mesure avec la vis de serrage du trépied. Mettez le trépied plus ou moins à niveau avant demettre en marche l'appléil de mesure.
Lunettes de vision du faisceau laser (accessoire)
Les lunettes de vision du faisceau laser filtrent la lumière ambiente. L'eel perçoit ainsi la luzière du laser comme étant plus claire.
N'utilisez pas les lunettes de vision laser (accessoire non fourni) comme des lunettes de protection. Les lunettes de vision laser aident seulement a moins voir le faisceau laser; elles ne protégent pas contre les effets des rayonnements laser.
N'utilisez pas les lunettes de vision laser (accessoire non fourni) comme des lun- nettes de soleil ou pour la circulation routiere. Les lunettes de vision laser n'offrent pas de protection UV complete et elles faussen la perception des couleurs.
Examples d'utilisation (voir les figures D-F)
Voutrouverez des exemples d'utilisation de l'appareil de mesure sur les pages graphiques.
Entretien et Service après-venture
Nettoyage et entretien
Maintenez l'appareil de mesure propre.
N'immergez jamais l'appareil de mesure dans de I'eau ou dans d'autres liquides.
Nettoyez l'appareil à l'aide d'un chiffon doux et humide. N'utilise pas de détergents ou de solvants.
Nettoyez régulièrement la zone autour de l'ouverture de sortie du faisceau laser en evitant les peluches.
Service après-venture et conseil utilisateurs
Notre Service après-vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pieces de rechange. Vous trouvez des vues éclatées et des informations sur les pieces de rechange sur le site :
www.bosch-pt.com
L'équipe de conseil utilisateurs Bosch se tient à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.
Pour toute demande de renseignement ou toute commande de pieces de rechange, précisez imperativement la referencia à 10 chiffres figurant sur l'étiquette signalétique du produit.
France
Réparer un outil Bosch n'a jamais été aussi simple, et ce, en moins de 5 jours, grâce à SAV DIRECT, notre formulaire de retard en ligne que vous trouverez sur notre site internet www.bosch-pt.fr à la rubrique Services. Vous y trouverez également notre boutique de pieces détachées en ligne où vous pouvez passer directement vos commandes.
Voues etes un utiliseur, contactez : Le Service Clientele Bosch Outilage Electroportatif Tel.: 09 70 82 12 99 (Numero non surtaxe au prix d'un appel local)
E-Mail: sav.outillage-electroportatif@fr.bosch.com
30 | Français
Vousetesun revendeur,contactez：
ServiceAprès-VenteElectroportatif
126, rue de Stalingrad
93705 DRANCY Cedex
Tel.: (01) 43119006
E-Mail: sav-bosch.outillage@fr.bosch.com
Voutrouvez d'autres adresses du service après-ventesous:
Élimination des déchets
Prière de rapporter les instruments de mesure, leurs accessoires et les emballages dans un Centre de recyclage respectueux de l'environnement.
Ne jetez pas les appareils de mesure et les piles avec des ordures menagères!
Seulement pour les pays de l'UE :
Conformément à la directive Européenne 2012/19/UE relative aux déchets d'équipements ELECTriques et Electroniques (DEEE) et sa transposition dans le droit national français, les apparciels de mesure devenus inutilisables et conformément à la directive 2006/66/CE les piles/accus défectueux ou usages doivent être mis de côte et rapportés dans un centre de collecte et de recyclage respectueux de l'environnement.
En cas de non-respect des consignes d'élimination, les déchets d'equipements électriques et électroniques peuvent avoir un impact négatif sur l'environnement et la santé des personnes du fait des substances dangereuses qu'ils contiennent.
Valable uniquement pour la France :
FR
Cet apparéil, ses accessoires, et batterie se recyclent
A DEPOSER EN MAGASIN
OU
A DEPOSER EN DÉCHÉTERIE
Points de collecte sur www.quefairedemesdechets.fr
