BEDIENUNGSANLEITUNG UniversalLevel 3 BOSCH

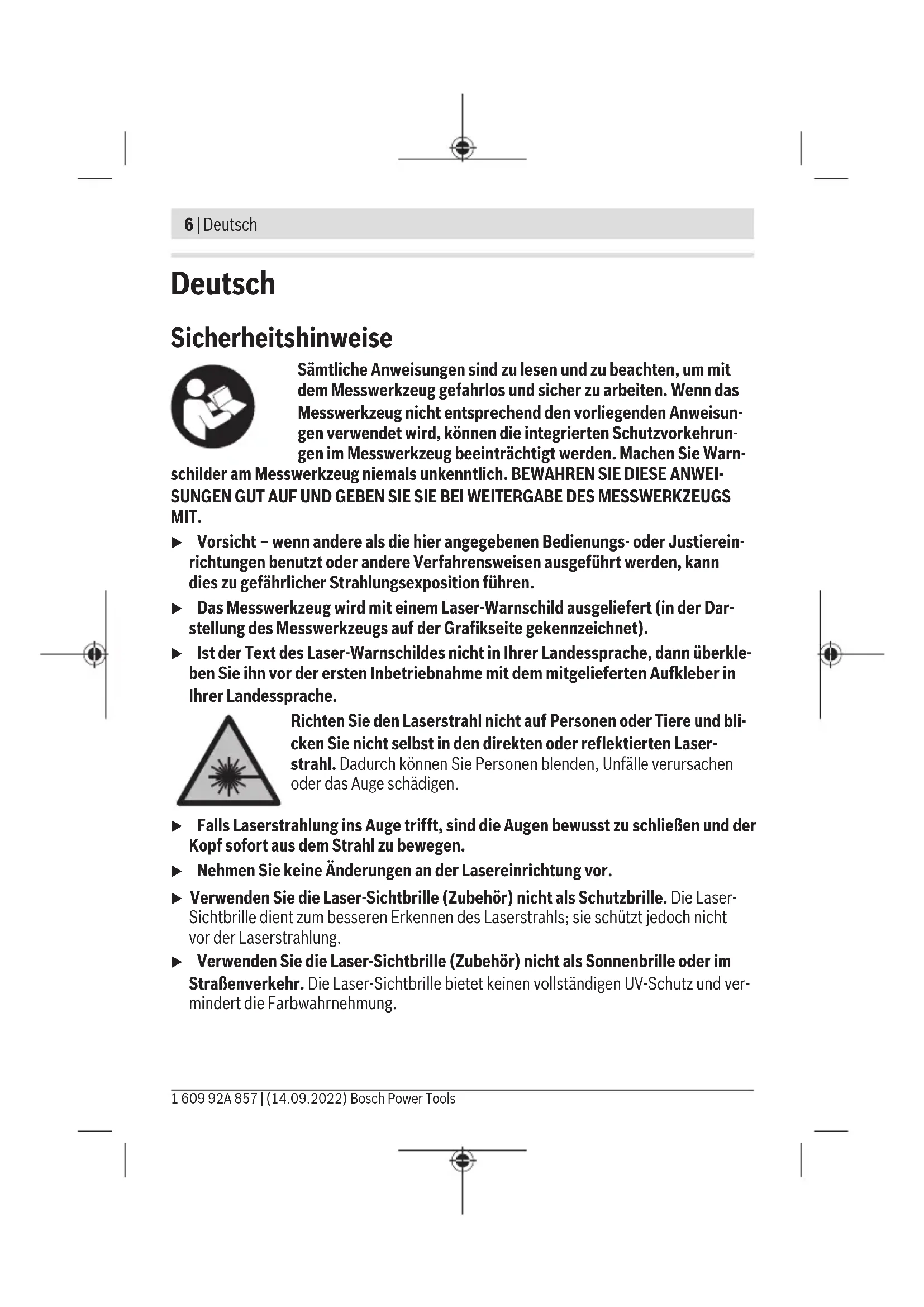

Bosch Power Tools 1 609 92A 857 | (14.09.2022)6 | Deutsch Deutsch Sicherheitshinweise Sämtliche Anweisungen sind zu lesen und zu beachten, um mit dem Messwerkzeug gefahrlos und sicher zu arbeiten. Wenn das Messwerkzeug nicht entsprechend den vorliegenden Anweisun- gen verwendet wird, können die integrierten Schutzvorkehrun- gen im Messwerkzeug beeinträchtigt werden. Machen Sie Warn- schilder am Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE ANWEI- SUNGEN GUT AUF UND GEBEN SIE SIE BEI WEITERGABE DES MESSWERKZEUGS MIT. u Vorsicht – wenn andere als die hier angegebenen Bedienungs- oder Justierein- richtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen. u Das Messwerkzeug wird mit einem Laser-Warnschild ausgeliefert (in der Dar- stellung des Messwerkzeugs auf der Grafikseite gekennzeichnet). u Ist der Text des Laser-Warnschildes nicht in Ihrer Landessprache, dann überkle- ben Sie ihn vor der ersten Inbetriebnahme mit dem mitgelieferten Aufkleber in Ihrer Landessprache. Richten Sie den Laserstrahl nicht auf Personen oder Tiere und bli- cken Sie nicht selbst in den direkten oder reflektierten Laser- strahl. Dadurch können Sie Personen blenden, Unfälle verursachen oder das Auge schädigen. u Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen. u Nehmen Sie keine Änderungen an der Lasereinrichtung vor. u Verwenden Sie die Laser-Sichtbrille (Zubehör) nicht als Schutzbrille. Die Laser- Sichtbrille dient zum besseren Erkennen des Laserstrahls; sie schützt jedoch nicht vor der Laserstrahlung. u Verwenden Sie die Laser-Sichtbrille (Zubehör) nicht als Sonnenbrille oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und ver- mindert die Farbwahrnehmung. 1 609 92A 857 | (14.09.2022) Bosch Power ToolsDeutsch | 7 u Lassen Sie das Messwerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt. u Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen. Sie könnten unbeabsichtigt andere Personen oder sich selber blenden. u Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerk- zeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden. Produkt- und Leistungsbeschreibung Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung. Bestimmungsgemäßer Gebrauch Das Messwerkzeug ist bestimmt zum Ermitteln und Überprüfen von waagerechten und senkrechten Linien sowie Lotpunkten. Das Messwerkzeug ist zur Verwendung im Innenbereich geeignet. Dieses Produkt ist eine Verbraucher-Lasereinrichtung gemäß EN50689. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafikseite. (1) Austrittsöffnung Laserstrahlung (2) Ein-/Ausschalter (3) Taste für Laser-Betriebsart (4) Batteriewarnung (5) Anzeige Laser-Betriebsart (6) Seriennummer (7) Laser-Warnschild (8) Arretierung des Batteriefachdeckels (9) Batteriefachdeckel (10) Stativaufnahme 1/4" (11) Stativ

Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. Technische Daten Kreuzlinienlaser UniversalLevel 3 Sachnummer 3603F639.. Arbeitsbereich bis ca.

10m Öffnungswinkel Laserlinie 120° Nivelliergenauigkeit B)C) – Laserlinien ±0,5mm/m – Laserpunkt ±1,0mm/m Selbstnivellierbereich ±4° Nivellierzeit <4s Betriebstemperatur +5°C…+40°C Lagertemperatur –20°C…+70°C max. Einsatzhöhe über Bezugshöhe 2000m relative Luftfeuchte max. 90% Verschmutzungsgrad entsprechend IEC61010‑1 2

Laserklasse 2 Laserlinien – Lasertyp <10mW, 630−650nm – C₆ 10 – Divergenz 50×10mrad (Vollwinkel) Laserpunkt – Lasertyp <1mW, 630−650nm – C₆ 1 – Divergenz 0,8mrad (Vollwinkel) Stativaufnahme 1/4" Batterien 3×1,5V LR6(AA) Betriebsdauer ca.

1 609 92A 857 | (14.09.2022) Bosch Power ToolsDeutsch | 9 Kreuzlinienlaser UniversalLevel 3 Gewicht entsprechend EPTA-Procedure01:2014 0,54kg Maße (Länge× Breite× Höhe) 131×75×126mm A) Der Arbeitsbereich kann durch ungünstige Umgebungsbedingungen (z.B. direkte Sonnenein- strahlung) verringert werden.

bei 20–25°C C) Die angegebenen Werte setzen normale bis günstige Umgebungsbedingungen (z.B. keine Vibra- tion, kein Nebel, kein Rauch, keine direkte Sonneneinstrahlung) voraus. Nach starken Tempera- turschwankungen kann es zu Genauigkeitsabweichungen kommen. D) Es tritt nur eine nicht leitfähige Verschmutzung auf, wobei jedoch gelegentlich eine vorüberge- hende durch Betauung verursachte Leitfähigkeit erwartet wird. Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer (6) auf dem Typen- schild. Montage Batterien einsetzen/wechseln Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batterien empfohlen. Zum Öffnen des Batteriefachdeckels(9) drücken Sie auf die Arretierung(8) und nehmen den Batteriefachdeckel ab. Setzen Sie die Batterien ein. Achten Sie dabei auf die richtige Polung entsprechend der Darstellung auf der Innenseite des Batteriefachs. Werden die Batterien schwach, dann leuchtet die Batteriewarnung(4) rot. Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie nur Batterien eines Her- stellers und mit gleicher Kapazität. u Nehmen Sie die Batterien aus dem Messwerkzeug, wenn Sie es längere Zeit nicht benutzen. Die Batterien können bei längerer Lagerung im Messwerkzeug korro- dieren und sich selbst entladen. Betrieb Inbetriebnahme u Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung.u Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperatur- schwankungen aus. Lassen Sie es z.B. nicht längere Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei größeren Temperaturschwankungen erst austemperieren, be- Bosch Power Tools 1 609 92A 857 | (14.09.2022)10 | Deutsch vor Sie es in Betrieb nehmen. Bei extremen Temperaturen oder Temperaturschwan- kungen kann die Präzision des Messwerkzeugs beeinträchtigt werden. u Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeugs. Durch Beschädi- gungen des Messwerkzeugs kann die Genauigkeit beeinträchtigt werden. Vergleichen Sie nach einem heftigen Stoß oder Sturz die Laserlinie zur Kontrolle mit einer bekann- ten waagerechten oder senkrechten Referenzlinie. u Schalten Sie das Messwerkzeug aus, wenn Sie es transportieren. Beim Ausschal- ten wird die Pendeleinheit verriegelt, die sonst bei starken Bewegungen beschädigt werden kann. Ein-/Ausschalten Zum Einschalten des Messwerkzeugs schieben Sie den Ein-/Ausschalter (2) in die Posi- tion On. Das Messwerkzeug sendet sofort nach dem Einschalten Laserstrahlen aus den Austrittsöffnungen (1). u Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung. Zum Ausschalten des Messwerkzeugs schieben Sie den Ein-/Ausschalter (2) in Position Off. Beim Ausschalten wird die Pendeleinheit verriegelt. u Lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und schalten Sie das Messwerkzeug nach Gebrauch ab. Andere Personen könnten vom Laser- strahl geblendet werden. Betriebsarten Das Messwerkzeug verfügt über drei Betriebsarten, zwischen denen Sie jederzeit wech- seln können: Betriebsart Kreuzlinienbetrieb mit Nivellierautomatik (siehe BildA): Das Messwerkzeug erzeugt eine waagerechte und eine senkrechte Laserlinie. Kreuzlinien- und Lotpunktbetrieb mit Nivellierautomatik (siehe BildB): Das Messwerkzeug erzeugt eine waagerechte und zwei senkrechte Laserlinien sowie einen Lotpunkt nach unten. Die zwei senkrechten Laserlinien verlaufen im rechten Winkel zueinander. Kreuzlinienbetrieb mit Neigungsfunktion (siehe BildC): Das Messwerkzeug erzeugt eine waagerechte und eine senkrechte Laserlinie. Nach dem Einschalten befindet sich das Messwerkzeug im Kreuzlinienbetrieb mit Nivel- lierautomatik. 1 609 92A 857 | (14.09.2022) Bosch Power ToolsDeutsch | 11 Um die Betriebsart zu wechseln, drücken Sie so oft die Taste für Laser-Betriebsart (3), bis die gewünschte Betriebsart durch Leuchten der jeweiligen Anzeige Laser- Betriebsart(5) angezeigt wird. Nivellierautomatik Arbeiten mit Nivellierautomatik Stellen Sie das Messwerkzeug auf eine waagerechte, feste Unterlage oder befestigen Sie es auf dem Stativ(11). Wählen Sie eine der Betriebsarten mit Nivellierautomatik. Die Nivellierautomatik gleicht Unebenheiten innerhalb des Selbstnivellierbereiches von ±4° automatisch aus. Die Nivellierung ist abgeschlossen, sobald sich die Laserlinien nicht mehr bewegen. Ist die automatische Nivellierung nicht möglich, z.B. weil die Standfläche des Messwerk- zeugs mehr als 4° von der Waagerechten abweicht, wird der Laser ausgeschaltet. Stellen Sie in diesem Fall das Messwerkzeug waagerecht auf und warten Sie die Selbstni- vellierung ab. Bei Erschütterungen oder Lageänderungen während des Betriebs wird das Messwerk- zeug automatisch wieder einnivelliert. Überprüfen Sie nach der Nivellierung die Position der Laserstrahlen in Bezug auf Referenzpunkte, um Fehler durch eine Verschiebung des Messwerkzeugs zu vermeiden. Arbeiten mit Neigungsfunktion Wählen Sie die Betriebsart Kreuzlinienbetrieb mit Neigungsfunktion. Beim Arbeiten mit Neigungsfunktion ist die Nivellierautomatik ausgeschaltet. Sie können das Messwerkzeug frei in der Hand halten oder auf eine geneigte Unterlage stellen. Die Laserstrahlen werden nicht mehr nivelliert und verlaufen nicht mehr zwingend senkrecht zueinander. Arbeitshinweise u Verwenden Sie immer nur die Mitte des Laserpunktes bzw. der Laserlinie zum Markieren. Die Größe des Laserpunktes bzw. die Breite der Laserlinie ändern sich mit der Entfernung. Arbeiten mit dem Stativ (Zubehör) Ein Stativ bietet eine stabile, höheneinstellbare Messunterlage. Setzen Sie das Mess- werkzeug mit der 1/4"-Stativaufnahme (10) auf das Gewinde des Stativs (11) oder ei- nes handelsüblichen Fotostativs. Schrauben Sie das Messwerkzeug mit der Feststell- schraube des Stativs fest. Bosch Power Tools 1 609 92A 857 | (14.09.2022)12 | Deutsch Richten Sie das Stativ grob aus, bevor Sie das Messwerkzeug einschalten. Laser-Sichtbrille (Zubehör) Die Laser-Sichtbrille filtert das Umgebungslicht aus. Dadurch erscheint das Licht des La- sers für das Auge heller. u Verwenden Sie die Laser-Sichtbrille (Zubehör) nicht als Schutzbrille. Die Laser- Sichtbrille dient zum besseren Erkennen des Laserstrahls; sie schützt jedoch nicht vor der Laserstrahlung. u Verwenden Sie die Laser-Sichtbrille (Zubehör) nicht als Sonnenbrille oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und ver- mindert die Farbwahrnehmung. Arbeitsbeispiele (sieheBilderD–F) Beispiele für Anwendungsmöglichkeiten des Messwerkzeugs finden Sie auf den Grafik- seiten. Wartung und Service Wartung und Reinigung Halten Sie das Messwerkzeug stets sauber. Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten. Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel. Reinigen Sie insbesondere die Flächen an der Austrittsöffnung des Lasers regelmäßig und achten Sie dabei auf Fusseln. Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts so- wie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produk- ten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stelli- ge Sachnummer laut Typenschild des Produkts an. Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge 1 609 92A 857 | (14.09.2022) Bosch Power ToolsDeutsch | 13 Zur Luhne 2 37589 Kalefeld – Willershausen Kundendienst: Tel.: (0711)40040480 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmel- den. Anwendungsberatung: Tel.: (0711)40040480 Fax: (0711)40040482 E-Mail: kundenberatung.ew@de.bosch.com Weitere Serviceadressen finden Sie unter: www.bosch-pt.com/serviceaddresses Entsorgung Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederver- wertung zugeführt werden. Werfen Sie Messwerkzeuge und Batterien nicht in den Hausmüll! Nur für EU-Länder: Gemäß der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Messwerk- zeuge und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder ver- brauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederver- wendung zugeführt werden. Bei unsachgemäßer Entsorgung können Elektro- und Elektronikaltgeräte aufgrund des möglichen Vorhandenseins gefährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Nur für Deutschland: Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400m² sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindes- Bosch Power Tools 1 609 92A 857 | (14.09.2022)14 | Deutsch tens 800m², die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgeräts an einen Endnutzer ein

Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nä- he hierzu unentgeltlich zurückzunehmen; Ort der Abgabe ist auch der private Haus- halt, sofern dort durch Auslieferung die Abgabe erfolgt: In diesem Fall ist die Abho- lung des Altgeräts für den Endnutzer unentgeltlich; und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als
