| Termék típusa | Rotációs lézer szintező |
| Márka és modell | Bosch GRL 150 HV Set 2 Professional |
| Méretek (H x Sz x M) | 183 x 170 x 186 mm |
| Súly (EPTA 01/2003 szerint) | 1,8 kg |
| Tápellátás (lézer) | 2 x 1,2 V NiMH (akkumulátor) vagy 2 x 1,5 V LR20 (alkáli elemek) |
| Üzemidő | Kb. 40 óra (NiMH) / 60 óra (alkáli) |
| Hatótávolság (vevő nélkül) | Kb. 30 m |
| Hatótávolság (LR 1 vevővel) | Akár 150 m (sugár) |
| Szintezési pontosság | < ±0,1 mm/m |
| Automatikus szintezési tartomány | ±8% (±5°) |
| Tipikus szintezési idő | 15 s |
| Forgási sebességek | 150 / 300 / 600 ford/perc |
| Üzemmódok | Forgás, vonalkijelölés (10°/25°/35°), pontjelölés |
| Ütésriasztás funkció | Igen, lézer leállás és piros villogás |
| Lézerosztály | 2 (635 nm, <1 mW) |
| Védettségi típus | IP54 (por- és fröccsenővíz elleni védelem) |
| Állványcsatlakozás | 5/8" (vízszintes) |
| Üzemi hőmérséklet | -10 °C - +50 °C |
| Lézer vevő (tartozék) | LR 1, hatótáv 150 m, pontosság ±1 mm (finom) / ±3 mm (közepes) |
| Töltő (tartozék) | 100-240 V, 50/60 Hz, töltési idő 14 óra |
| Karbantartás | Puha, nedves ruhával tisztítsa; ne használjon oldószereket |
| Alkatrészek és javíthatóság | Csak Bosch által jóváhagyott vevőszolgálat által javítható; pótalkatrészek Bosch-tól beszerezhetők |
| Általános információk | Rendeltetésszerű használat: vízszintes, függőleges vonalak, beállítások és függőleges irányok meghatározása és ellenőrzése |
Gyakran ismételt kérdések - GRL 150 HV Set 2 BOSCH
Felhasználói kérdések a következőről GRL 150 HV Set 2 BOSCH
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Lézeres vízmérték PDF formátumban ingyenesen! Találja meg kézikönyvét GRL 150 HV Set 2 - BOSCH és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. GRL 150 HV Set 2 márka BOSCH.
HASZNÁLATI ÚTMUTATÓ GRL 150 HV Set 2 BOSCH
huCredeti hasznalati utasítás
ИТОРИТИНАЛЬНОЕ
uk Oprisovana ieropokoi
окслугатанії
Magyar ....Oldal 263
Nabíjačka akumulátorov
Nabíjačka akumulátorov
Biztonsági előírások
Forgó lézer
A mérömüszerrel végzett munkák veszélymentes és biztonságos végrehajtásához minden előírást gondosan végig kell olvasni. Sohase tegye felismerhetetlenné a mérö- müszeren elhelyezett figyelmeztető táblákat. KÉRJÜK GONDOSAN ÖRIZZE MEG EZEKET AZ ELŐÍRÁSOKAT.
Vigyázat – ha az itt leírtaktól eltérő kezelő vagy beállító berendezéseket használ, vagy más eljárásokat alkalmaz, ez veszélyes sugárterheléshez vezethet.
A mérömüszer egy angol nyelvű figyelmeztető táblával kerül szállításra (a képes oldalon a mérömüszer rajzán a 20 számmal van jelölve).
Ne irányítsa a lézersugarat más személyekre vagy állatokra és saját maga se nézzen bele a lézersugárba. Ez a mérőműszer az IEC 60825-1 szabványban megadottaknak megfelelő 2. lézerosztályú lézersugárzást bocsát ki. Ezzel el lehet vakítani más személyeket.
▶ Ne használja a lézerpontkereső szemüveget védőszemüvegként. A lézerpontkereső szemüveg a lézersugár felismerésének megkönnyítésére szolgál, de nem nyújt védelmet a lézersugárral szemben.
▶ Ne használja a lézerpontkereső szemüveget napszemüvegként vagy a közlekedésben egyszerű szemüvegként. A lézerpontkereső szemüveg nem nyújt teljes védelmet az ultraibolya sugárzással szemben és csökkenti a színfelismerési képességet.
A mérőműszert csak szakképzett személyzet csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy a mérőműszer biztonságos műszer maradjon.
▶ Ne hagyja, hogy gyerekek a lézersugárral felszerelt mérömüszert felügyelet nélkül használják. Ezzel akaratlanul elvakíthat más személyeket.
▶ Ne nyissa fel az akkucsomagot. Ekkor fennál egy rövidzárlat veszélye.
Óvja meg az akkucsomagot a magas hőmérsékletektöl, például a tartós napsugárzás hatásától és a tüztöl. Robbanásveszély.
Tartsa távol a használaton kívüli akkucsomagot az irodai kapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kisméretű fémtárgyaktól, amelyek áthidalhatják az érintkezőket. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tüzet okozhat.
Az akkucsomagot csak az ezen Üzemel- tetési útmutatóban megadott töltőkészül- lékkel szabad feltölteni. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltő- készülékben egy másik akkumulátort próbál feltölteni, tűz keletkezhet.
264 | Magyar
Akkumulátor töltőkészülék
Olvassa el az összes biztonsági figyelmeztetést és előirást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.
Tartsa távol a töltőkészüléket az esötöl vagy nedvességtől. Ha víz hatol be egy töltőkészülékbe, ez megnöveli az áramütés veszélyét.
A töltőkészülékkel ne töltsön fel idegen gyártmányú akkumulátorokat. A töltőkészülék csak annak a Bosch gyártmányú akkumulátorcsomagnak a feltöltésére szolgál, amely a forgó lézerbe van behelyezve. Idegen akkumulátorok feltöltésekor tűz- és robbanásveszély áll fenn.
Tartsa tisztán a töltőkészüléket. Elszennyeződés esetén megnövekedik az áramütés veszélye.
▶ Minden használat előtt ellenőrizze a töltökészüléket, a kábelt és a csatlakozó dugót. Ha valamilyen megrongálódást észlel, ne használja a töltökészüléket. Sohase nyissa fel saját maga a töltökészüléket, és csak megfelelően kiképzett szakembereket bízzon meg a töltökészülék javításával. A javításhoz csak eredeti alkatrészeket szabad használni. Egy megrongálódott töltökészülék, kábel, vagy csatlakozó dugó megnöveli az áramütés veszélyét.
Ne üzemeltesse a töltőkészüléket könnyen gyulladó alátéten (például papíron, textilanyagokon, stb.) illetve gyúlékony környezetben. A töltőkészülék a töltési folyamat során felmelegszik, ennek következtében tűzveszély áll fenn.
Hibás alkalmazás esetén az akkumulátorból folyadék léphet ki. Kerülje el az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe jutott az akkumulátorfolyadékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. A kilépő akkumulátorfolyadék irritációkat vagy égéses börsérüléseket okozhat.
Lézer vevőkészülék
A mérömüszerrel csak akkor lehet optimálisan dolgozni, ha a készülék használata előtt végig elolvassa a készülék üzemeltetési útmutatóját és a munkával kapcsolatos előírásokat és szigorúan betartja az abban található utasításokat. KÉRJÜK GONDO-SAN ÖRIZZE MEG EZEKET AZ ELÖÍRÁSOKAT.
Ne vigye a mérömüszert pacemakerek közelébe. A 29 mágneses lemez egy olyan mezőt hoz létre, amely negatív befolyással lehet a pacemaker működésére.
Tartsa távol a mérőműszert a mágneses adathordozóktól és a mágneses mezőre érzékeny berendezésektől. A 29 mágneses lemez hatása visszafordíthatatlan adatveszteségekhez vezethet.
A működés leírása
Kérjük hajtsa ki a Kezelési Utasításnak a forgó lézer, a töltőkészülék és a lézer vevőkészülék képét tartalmazó kihajtható lapját, és hagyja ezt az oldalat kihajtva, miközben a Kezelési Utasítást olvassa.
Rendeltetésszerű használat
Forgó lézer
A mérömüszer pontosan vízszintesen haladó magasságvonalak, függőleges vonalak, merőleges vonalak és egy ponttól pontosan függőleges irányban elhelyezkedő pontok meghatározására és ellenőrzésére szolgál.
Akkumulátor töltökészülék
Csak akkor használja a töltőkészüléket, ha annak minden funkcióját meg tudja itélni és megfelelően végre tudja hajtani, vagy ha erre megfelelő utasításokat kapott.
Lézer vevőkészülék
A mérömüszer forgó lézersugarak gyors megtalálására szolgál.
Az ábrázolásra kerülő komponensek
Az ábrázolt alkatrészek számozása a forgó lézernek, a töltőkészüléknek és a lézer vevőkészülék az ábrákat tartalmazó oldalon található ábráira vonatkozik.
Forgó lézer/töltökészülék
1 Rázkódási figyelmeztetés kijelzés
2 Rázkódási figyelmeztetés gomb
3 Szintezési automatika kijelzés
4 Forgó lézer BE-/KI-gomb
5 Forgó üzem és forgási sebesség beállító gomb
6 Változtatható lézersugár
7 A távvezérlő vevölencséje
8 Lézersugárzás kilépési nyilás
9 Függöleges sugár
10 Forgatógomb
11 Vonal üzemmód és vonalhossz beállító gomb
12 Töltési szint kijelzés
13 Akkucsomag*
14 Elemtartó
15 Elemtartó reteszelés
16 Akkucsomag reteszelés*
17 Hüvely a töltőkészülék csatlakozódugójához*
18 5/8"-os müszerállványcsatlakozó
19 Forgó lézer gyári szám
20 Lézer figyelmeztető tábla
21 Töltőkészülék*
22 A töltőkészülék hálózati csatlakozó dugója*
23 Töltőcsatlakozó*
Lézer vevőkészülék\*
24 Az elemtartó fiók fedelének reteszelése
25 Lézer vevőkészülék libella
26 Lézer vevőkészülék BE-/KI-gomb
27 Mérési pontosság beállító gomb
28 Hangjel kiadó gomb
29 Mágneslemez
30 Középső jelölés
31 Lézersugár vételi mező
32 Kijelző
33 Tartó felvevő egység
34 Az elemtartó fedele
35 Lézer vevőkészülék gyári szám
36 A tartó rögzítőcsavarja
37 A tartó felső éle
39 A tartó rögzítőcsavarja
40 Tartó
41 Libella tartó
Lézer vevőkészülék kijelző elemek
a Beállítás kijelzés „közepes”
b Elem-kijelzés
c Irányjelző fent
d Hangjel kijelzése
e Középkijelzés
f Beállítás kijelzés „finom”
g Irányjelző lent
Tartozékok/pótalkatrészek
38 Építési lézer mérőléc*
42 Lézerpont kereső szemüveg*
43 Fali tartó* (2009 közepétől kezdve kapható)
44 Mérőlap lábbal*
45 Mennyezetmérő lap*
46 Távirányító*
(2009 közepétől kezdve kapható)
47 Koffer
48 Tartóállvány*
*A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállitmányhoz. Tartozékprogramunkban valamennyi tartozék megtalálható.
266 | Magyar
Müszaki adatok
| Forgó lézer GRL 150 HV | |
| Professional | |
| Cikkszám | 3 601 K15 300 |
| Munkaterület (sugár)1) | |
| - lézer vevőkészülék nélkül kb. | 30 m |
| - lézer vevőkészülékkel kb. | 150 m |
| Szintezési pontosság1)2) | <± 0,1 mm/m |
| Jellemző önszintezési tartomány | ±8 % (±5°) |
| Jellemző szintezési idő | 15 s |
| Forgási sebesség | 150/300/600 perc-1 |
| Üzemi hőmérséklet | -10 ... +50 °C |
| Tárolási hőmérséklet | -20 ... +70 °C |
| A levegő megengedett legmagasabb nedvességtartalma | 90 % |
| Lézerosztály | 2 |
| Lézertípus | 635 nm, <1 mW |
| Ø Lézersugár a kilépési nyilásnál kb.1) | 5 mm |
| Műszerállványcsatlakozó (vízszintes) | 5/8" |
| Akkumulátorok (NiMH) | 2 x 1, 2 VK R 20 (D) (9 A ó) |
| Elemek (Alkáli-mangán) | 2 x 1,5 V LR20 (D) |
| Üzemidő kb. | |
| - Akkumulátorok (NiMH) | 40 óra |
| - Elemek (Alkáli-mangán) | 60 óra |
| Súly az „EPTA-Procedure 01/2003”(2003/01 EPTA-eljárás) szerint | 1,8 kg |
| Méretek | 1 8 3 x 1 7 0 x 1 8 6 m m |
| A szabadban is használható | ● |
| Védettségi osztály | IP 54 (por és fröccsenő víz ellen védett kivitel) |
| 1) 20 °C mellett | |
| 2) a tengelyek mentén | |
| Kérem ügyeljen a forgó lézer helyes rendelési számára, egyes forgó lézereknek több különböző kereskedelmi megnevezése is lehet. | |
| Az Ön forgó lézere a tipustáblán található19 gyártási számmal egyértelműen azonosítható. | |
Lézer vevőkészülék LR 1
| Professional | |
| Cikkszám | 3 601 K15 400 |
| Munkaterület ^1) | |
| - GRL 150 HV forgó lézerrel | 150 m |
| Vételi szög | 120° |
| Vehető forgási sebesség | >200 perc ^-1 |
| Mérési pontosság ^2) | |
| - Beállítás „finom” | ± 1 mm |
| - Beállítás „közepes” | ± 3 mm |
| Üzemi hőmérséklet | -10 °C ... +50 °C |
| Tárolási hőmérséklet | -20 °C ... +70 °C |
| Elem | 1 x 9 V 6 L R 6 1 |
| Üzemidő kb. | 50 óra |
| Súly az „EPTA-Procedure 01/2003”(2003/01 EPTA-eljárás) szerint | 0,36 kg |
| Méretek | 148 x 73 x 30 mm |
| A szabadban is használható | ● |
| Védettségi osztály | IP 54 (por és fröccsenő víz ellen védett kivitel) |
1) A munkaterület méreteit hátrányos környezeti feltételek (például közvetlen napsugárzás) csökkenthetik.
2) a lézer vevökészülék és a forgó lézer közötti távolságtól függően
Kérem ügyeljen a lézer vevőkészülék helyes rendelési számára, egyes lézer vevőkészülékeknek több különböző kereskedelmi megnevezése is lehet.
Az Ön lézer vevőkészüléke a típustáblán található 35 gyártási számmal egyértelműen azonosítható.
Töltökészülék
| Cikkszám 1 609 203 X11 | ||
| Névleges feszültség | V~ 100–240 | |
| Frekvencia | Hz 50/60 | |
| Akkumulátor töltési feszültség | V= 7,5 | |
| Töltőáram | A | 1,0 |
| Megengedett töltési hömérséklet tartomány | °C 0–45 | |
| Töltési idő | óra 14 | |
| Akkucellák száma | 2 | |
| Névleges feszültség (Akkumulátorok) | V= 2 x 1,2 | |
| Súly az „EPTA-Procedure 01/2003”(2003/01 EPTA-eljárás) szerint | kg 0,2 | |
| Érintésvédelmi osztály | / | |
268 | Magyar
Zajkibocsátás
Forgó lézer
A mérési eredmények az EN 60745 szabványnak megfelelően kerültek meghatározásra.
A mérömüszer zajszintjének tipikus A-értéke kisebb mint 70 dB(A).
Lézer vevőkészülék
A hangjelzés A-kiértékelt hangnyomásszintje egy méter távolságban 95 dB(A).
Ne tartsa a mérömüszert közvetlenül a füléhez!
Megfelelöségi nyilatkozat CE
Forgó lézer/töltőkészülék: Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel a következő szabványoknak, illetve irányadó dokumentumoknak: EN 61010-1, EN 60825-1 (Mérőberendezések), illetve EN 60950-1 (Akkumulátor töltőkészülékek) a 2006/95/EK, 2004/108/EK, 98/37/EK (2009.XII.28-ig), 2006/42/EK (2009.XII.28-tól kezdve) irányelvek rendelkezéseinek értelmében.
A müszaki dokumentáció a következő helyen található:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
CE 08
A forgó lézer energiaellátás
Akkumulátoros/elemekkel megvalósított üzem
Kizárólag alkáli-mangán-elemeket vagy akkumulátorokat használjon.
A 14 elemfiók kinyitásához forgassa el a 15 reteszelést a helyzetbe és húzza ki az elemfiókot.
Az elemek behelyezésénél ügyeljen az elemfiókon található árbán látható helyes polaritásra.
Mindig valamennyi elemet egyszerre cserélje ki. Csak egyazon gyártó cégtől származó és azanos kapacitású elemeket használjon.
Zárja be a 14 elemfiókot és forgassa el a 15 reteszelést a helyzetbe.
Ha az elemeket helytelen polaritással helyezte be, nem lehet bekapcsolni a mérőműszert. Helyezze be helyes polaritással az akkumulátorokat.
▶ Vegye ki az elemeket a mérömüszerből, ha azt hosszabb ideig nem használja. Az elemek egy hosszabb tárolás során korrodálhatnak, vagy magától kimerülhetnek.
Üzemeltetés az akkucsomaggal
Az első üzemeltetés előtt töltse fel a 13 akkucsomagot. Az akkucsomagot kizárólag az erre előirányozott 21 töltőkészülékkel lehet feltölteni.
Ügyeljen a helyes hálózati feszültségre! Az áramforrás feszültségének meg kell egyeznie a töltőkészülék típustábláján található adatokkal. A 230 V-os töltőkészülékeket 220 V hálózati feszültségről is szabad üzemeltetni.
Dugja be az Önnél működő villamos hálózathoz illő 22 hálózati csatlakozó dugót a 21 töltőkészülék. ügy hogy az oda bepattanjon.
Dugja be a töltőkészülék 23 töltő dugós csatlakozót az akkucsomagon található 17 hüvelybe. Csatlakoztassa a töltőkészüléket a villamos hálózathoz. Az üres akkucsomagok feltöltéséhez kb. 14 órára van szükség. A töltőkészülék és az akkucsomag védve van a túltöltés ellen.
Egy új, vagy hosszabb ideig használaton kívüli akkucsomag csak kb. 5 teljes feltöltési és kisütési ciklus után éri el a teljes teljesítményét.
Ne töltse fel a 13 akkucsomagot minden használat után, mert ezzel lecsökkenti a kapacitását. Csak akkor töltse fel az akkucsomagot, ha a 12 feltöltési szintjelző villog vagy tartósan világít. Ha az akkumulátor feltöltése után a készülék már csak lényegesen rövidebb ideig üzemeltethető, akkor az akkucsomag elhasználódott és ki kell cserélni.
Ha az akkucsomag üres, a mérőműszert az 21 töltőkészülék segítségével is lehet üzemeltetni, ha ez csatlakoztatva van a villamos hálózathoz. Kapcsolja ki a mérőműszert, töltse fel kb. 10 percig az akkucsomagot, majd az ahhoz csatlakoztatott töltőkészülékkel kapcsolja be ismét a mérőműszert.
A 13 akkucsomag kicseréléséhez forgassa el a 16 reteszelést a 📋 helyzetbe és húzza ki a 13 akkucsomagot.
Helyezzen be egy új akkucsomagot és forgassa el a 16 reteszelést a helyzetbe.
▶ Vegye ki az akkucsomagot a mérőműszerből, ha hosszabb ideig nem használja. Az akkumulátorok egy hosszabb tárolás során korrodálhatnak, vagy maguktól kimerülhetnek.
Töltési szint kijelzés
Amikor a 12 feltöltési szintjelző display először kezd piros színben villogni, a mérőműszert még 2 óráig lehet használni.
Ha a 12 feltöltési szintjelző display folyamatosan piros színben világít, mérések végrehajtására már nincs lehetőség. A mérőműszer 1 perc elteltével automatikusan kikapcsol.
A lézer vevőkészülék energiaellátása
Kizárólag alkáli-mangán-elemeket használjon. Nyomja el kifelé az elemfiók 24 reteszelését és hajtsa fel az elemfiók 34 fedelét.
Az elem behelyezésénél ügyeljen az elemfiókon található ábrán látható helyes polaritásra.
Ha a 32 kijelzőn üzem közben először megjelenik a b szimbólum, akkor a lézer vevőkészülékel még kb. 3 órán keresztül lehet méréseket végrehajtani.
▶ Vegye ki az elemet a lézer vevőkészülékböl, ha hosszabb ideig nem használja. Az elem egy hosszabb tárolás során korrodálhat, vagy magától kimerülhet.
Üzemeltetés
A forgó lézer üzembe helyezése
Ügyeljen arra, hogy a mérömüszer ne eshessen le és ne legyen kitéve erősebb lökéseknek vagy ütéseknek. Ha a méröműszert erős külső hatás érte, a munka folytatása előtt ellenőrizze annak pontosságát („A forgó lézer szintezési pontossága”, a 273 oldalon).
▶ Ne tegye ki a mérőműszert extrém hőmérsékleteknek vagy hőmérsékletingadozásoknak. Például ne hagyja hosszabb ideig a mérőműszert egy autóban. Nagyobb hőmérsékletingadozások után hagyja a mérőműszert temperálódni, mielőtt azt ismét üzembe venné. Extrém hőmérsékletek vagy hőmérséklet ingadozások befolyásolhatják a mérőműszer mérési pontosságát.
A mérömüszer felállítása
Vízszintes
helyzet
Függöleges
helyzetű
Állítsa fel a berendezést vízszintes vagy függőleges helyzetben egy stabil alátétre, illetve szerelje fel egy 48 háromlábú műszerállványra vagy a 43 fali tartóra.
A mérőműszer magas szintezési pontossága révén igen érzékenyen reagál a rázkódásokra és a helyzetváltoztatásokra. Ezért ügyeljen a mérőmászer helyzetének stabilitására, nehogy az üzemet utólagos szintezéshez többször meg kelljen szakítani.
Be- és kikapcsolás
▶ Ne irányítsa a lézersugarat személyekre vagy állatokra (és föleg sohasem szemmagaságban) és sajátmaga se nézzen bele közvetlenül (még nagyobb távolságból sem) a lézersugárba. A mérőműszer a bekapcsolás után azonnal megkezdi a 9 merőleges függőleges sugár és a 6 a változtatható lézersugár kibocsátását.
270 | Magyar
A mérőműszer bekapcsolásához nyomja meg a 4 Be-Ki-gombot. A 1, 3 és 12 kijelzés rövid időre kigyullad. A mérőműszer azonnal megkezdi az automatikus szintezést. A szintezés közben a 3 szintezési kijelzés zöld színben villog, és a lézer pont-üzemmódban villog.
A mérömüszer helyesen szintbe van állítva, ha a 3 szintezési kijelzés folyamatosan, zöld színben világít, és a lézer tartós világít. A szintezés befejezése után a mérömüszer automatikus forgó üzemre áll.
Az üzemmódot a 5 és 11 üzemmód-gombokkal már a szintezés közben meg lehet határozni (lásd „A forgó lézer üzemmódjai”, a 270 oldalon). Ebben az esetben a mérőműszer a működését a szintezés befejezése után a kiválasztott üzemmódban folytatja.
A mérömüszer kikapcsolásához nyomja meg ismét a 4 be-/kikapcsoló billentyűt.
A mérőműszer az akkumulátorok védelmére automatikus kikapcsol, ha a mérőműszer több mint 2 órán keresztül az önszintezési tartományon kívül van, vagy ha a rázkódási figyelmeztetés már több mint 2 órája kioldott (lásd „Forgó lézer szintezési automatika”, a 272 oldalon). Állítsa be ismét a mérőműszer helyzetét, majd kapcsolja ismét be a mérőműszert.
A forgó lézer üzemmódjai
Áttekintés
A mérőműszerrel mind a három üzemmódban mind vízszintes, mind függőleges helyzet mellett lehet dolgozni.
A forgó üzem
különösen a lézer vevőkészülék alkalmazása esetén célszerű. A forgó lézeren különböző forgási sebességeket lehet kijelölni.
Vonal-üzemmód
Ebben az üzemmódban a változtatható lézersugár egy korlátozott nyilásszögön belül mozog. Így a lézersugár jobban látható, mint forgó üzemmódban. Itt különböző nyilási szögek között lehet választani.
Pont-üzemmód
Ebben az üzemmódban látható a legjobban a változtatható lézersugár. Ezt az üzemmódot egy magasság átviteléhez, vagy egybeesések ellenőrzésére lehet használni.
Forgó üzemmód (150/300/600 perc ^-1 )
A mérőműszer minden egyes bekapcsolás után a közepes forgási sebességű forgó üzemben kezd el működni.
A vonal-üzemmódról a forgó üzemre való átváltáshoz nyomja meg a 5 forgó üzem gombot. A forgó üzem a közepes forgási sebességgel indul.
A forgási sebesség megváltoztatásához ismét nyomja meg a 5 forgó üzem gombot, amíg el nem éri a kívánt sebességet.
A lézer vevőkészülékkel végzett munkákhoz állítsa be a legmagasabb forgási sebességet. Ha lézer vevőkészülék nélkül dolgozik, a lézersugár láthatóságának megnövelésére csökkentse a forgási sebességet és használja a 42 lézerpont kereső szemüveget.
Vonal-üzemmód, pont-üzemmód (10°/25°/35°, 0°)
A vonal-üzemmódra, illetve pont-üzemmódra való átváltáshoz nyomja meg a 11 vonal-üzemmód gombot. A mérőműszer átvált a legkisebb nyílásszögű vonal-üzemmódra.
A nyílásszög megváltoztatásához nyomja meg a 11 vonal-üzemmód gombot. A nyílásszög két fokozatban válik nagyobbá, ezzel egyidejűleg a forgási sebesség is mindegyik fokozatban magasabb lesz. A 11 vonal-üzemmód gomb harmadik megnyomásakor a mérőműszer egy rövid utánlengés után átvált a pont-üzemmódra. A 11 vonal-üzemmód gomb ismételt megnyomásával most vissza lehet kapcsolni a legkisebb nyílásszögű vonal-üzemmódra.
Megjegyzés: A tehetetlenségi erő következtében a lézer kismértékben túlléphet a vonal végpontjain.
A lézervonalnak, illetve a lézerpontnak a forgási síkon belülre való beállításához forgassa el a 10 forgatógomb kézzel a kívánt helyzetbe vagy használja erre a 46 távvezérlést.
A forgási sík elforgatása függöleges helyzet mellett
A mérömüszer függöleges helyzetében a lézer- pontot, a lézervonalat vagy a forgási síkot a 46 távvezérlés segítségével el lehet forgatni a merö- leges tengely körül. Ehhez vegye tekintetbe a távvezérlés Üzemeltetési útmutatóját.
A lézer vevőkészülék üzembe helyezése
- Óvja meg a nedvességtől a lézer vevőkészüléket.
▶ Ne tegye ki a lézer vevőkészüléket extrém hőmérsékleteknek vagy hőmérsékletingadozásoknak. Például ne hagyja azt hosszabb ideig egy autóban. Nagyobb hőmérsékletingadozások után hagyja a lézer vevőkészüléket temperálódni, mielőtt azt ismét üzembe venné. Extrém hőmérsékletek vagy hőmérséklet ingadozások befolyásolhatják a lézer vevőkészülék mérési pontosságát.
A lézer vevőkészüléket a forgó lézertől legalább 50 cm távolságban állítsa fel. Állítsa be úgy a lézer veőkészülék helyzetét, hogy a lézersugár elérhesse a 31 vételi mezőt. Állítsa be a forgó lézert a legmagasabb forgási sebességre.
Be- és kikapcsolás
A lézer vevőkészülék bekapcsolásakor egy hangos hangjelzés hallható. Ezért tartsa távol a lézer vevőkészüléket a bekapcsoláskor a saját és a más személyek fülétől. A hangos jelzés halláskárosodáshoz vezethet.
A lézer vevőkészülék bekapcsolásához nyomja meg a 26 be-/kikapcsoló billentyűt. Ekkor felhangzik két hangjelzés és a kijelzők rövid időre kigyulladnak.
A lézer vevőkészülék kikapcsolásához nyomja meg ismét a 26 be-/kikapcsoló billentyűt. Ha a lézer vevőkészüléken kb. 10 percig egy gombot sem nyomtak meg és a 31 lézer vátili mezőt 10 percig nem éri lézersugár, a lézer vevőkészülék az elem kimélésére automatikusan kikapcsol. A kikapcsolást egy hangjel jelzi.
A középjelző tűrésének kiválasztása
A 27 gombbal be lehet állítani, milyen pontosságának jelezze ki a berendezés, hogy a lézersugár a vételi mezőben „középen” helyezkedik el:
A beállított pontosság megváltoztatásakor felhangzik egy hangjel.
A lézer vevőkészülék bekapcsolása után mindig a „közepes” pontosság van bekapcsolva.
Irányjelzök
Az alsó g irányjelző, a középső e irányjelző és a felső c irányjelző (a lézer vevőkészülék első, illetve hátsó oldalán) jelzi a körbefutó lézersugár helyzetét a 31 vételi mezőben. A helyzetet kiegészítésképpen egy hangjellel is lehet jelezni (lásd „Hangjelzés a lézersugár kijelzéséhez”, a 272 oldalon).
A lézer vevökészülék túl alacsonyan van: Ha a lézersugár a 31 vételi mező felső felén halad át, akkor a kijelzőn megjelenik az alsó g irányjelző. Ha a hangjelzés be van kapcsolva, akkor felhangzik egy lassú ütemű hangjelzés.
Mozgassa el a lézer vevőkészüléket felfelé, a nyíl által jelzett irányba. A 30 középső jelzéshez való közeledés során a g irányjelzőnek már csak a csücsa jelenik meg.
A lézer vevőkészülék túl magasan van: Ha a lézersugár a 31 vételi mező alsó felén halad át, akkor megjelenik a felső c irányjelző.
Ha a hangjelzés be van kapcsolva, akkor az egy gyorsabb ütemben hangzik fel.
Mozgassa el a lézer vevőkészüléket lefelé, a nyíl által jelzett irányba. A 30 középső jelzéshez való közeledés során a c irányjelzőnek már csak a csúcsa jelenik meg.
A lézer vevökészülék középen van: Ha a lézersugár a 30 középjelzés magasságában halad át a 31 vételi mezön, akkor az e középkijelzés világít. Ha a hangjelzés be van kapcsolva, akkor felhangzik egy folytonos hangjelzés.
272 | Magyar
Hangjelzés a lézersugár kijelzéséhez
A lézersugár helyzetét a 31 vételi mezőben egy hangjelzéssel is ki lehet jelezni.
A lézer vevőkészülék bekapcsolása után a hangjelzés mindig ki van kapcsolva.
A hangjelzés bekapcsolásakor két hangerő között lehet választani.
A hangjelzés bekapcsolásához, illetve megváltoztatásához nyomja meg 28 billentyűt, amíg a kijelzőn meg nem jelenik a kívánt hangerő. A d hangjelzés-kijelző közepes hangerő esetén villog, nagy hangerő esetén folyamatosan világít, és kikapcsolt hangjelzés esetén kialszik.
Forgó lézer szintezési automatika
Áttekintés
A mérőműszer a bekapcsolás után automatikusan felismeri a vízszintes, illetve függőleges helyzetet. A vízszintes és függőleges helyzet közötti átváltáshoz kapcsolja ki a mérőműszert, állítsa be újra a kívánt helyzetet, majd kapcsolja ismét be a mérőműszert.
A berendezés a bekapcsolás után felülvizsgálja a vízszintes, illetve függőleges helyzetet és az egyenetlenségeket a kb 8 %-os (±0,8 m/10 m) önszintézési tartományon belül automatikusan kiegyenlíti.
Ha a mérőműszer a bekapcsolás vagy egy helyzetváltoztatás után több mint 8 %-kal eltér a vízszintes, illetve függőleges helyzettől, az eltérést nem lehet kiegyenlíteni. Ebben az esetben a rotor leáll, a lézer villog és a 3 szintezési kijelzés folyamatosan, piros színben világít. Állítsa be újra a mérőműszer helyzetét, majd várja ki a szintezést. Ha a mérőműszer helyzetét nem állítja be újra, a lézer 2 perc elteltével, és a mérőműszer 2 óra elteltével automatikusan kikapcsolásra kerül.
Ha a mérömüszer be van állítva, az állandóan automatikusan ellenőrzi a vízszintes, illetve függőleges helyzetet. A berendezés a helyzet megváltoztatása esetén automatikusan újra szintbeáll. A hibás mérési eredmények megelőzésére a szintezési folyamat közben a rotor leáll, a lézer villog és a 3 szintezési kijelzés zöld színben villog.
Rázkódási figyelmeztetési funkció
A egy rázkódási figyelmeztetési funkcióval van ellátva, amely a helyzetváltoztatások, illetve a mérőműszer rázkódásait vagy az alap rezgései esetén meggátolja a megváltozott magasságra való szintezést, amely hibás magasságmérési eredményekhez vezetne.
A rázkódási figyelmeztetés bekapcsolására nyomja meg a 2 rázkódási figyelmeztetés gombot. A 1 rázkódási figyelmeztetés kijelzés folyamatosan, zöld színben világít, és 30 másodperc elteltével aktiválja a rázkódási figyelmeztetést.
Ha a mérőműszer egy helyzetváltoztatása során a szintezési pontossági tartomány túllépésre kerül, vagy a berendezés egy erős rázkódást érzékel, a rázkódási figyelmeztetés kioldásra kerül: A forgás leáll, a lézer villog, a 3 szintezési kijelzés kialszik és a 1 rázkódási figyelmeztetés kijelzés piros színben villogni kezd. Az aktuális üzemmód tárolásra kerül.
Ha a rázkódási figyelmeztetés kioldott, nyomja meg a 2 rázkódási figyelmeztetés gombot. A rázkódási figyelmeztetési funkció újraindításra kerül és a mérőműszer ismét megkezdi a szintezést. Mihelyt a mérőműszer megfelelően szintbeáll (a 3 szintezési kijelzés folyamatosan, zöld színben világít), az előzőleg tárolt üzemmódban működni kezd. Most egy referencia pont segítségével ellenőrizze, és szükség esetén korrigálja a lézersugár magasságát.
Ha kioldott rázkódási figyelmeztetés mellett a 2 rázkódási figyelmeztetés gomb segítségével nem indítják újra a funkciót, a lézer 2 perc és a mérőműszer 2 óra elteltével automatikusan kikapcsolásra kerül.
A rázkódási figyelmeztetés funkció kikapcsolásához nyomja meg egyszer a 2 rázkódási figyelmeztetés gombot, illetve ha a rázkódási figyelmeztetés kioldott (a 1 rázkódási figyelmeztetés kijelzés piros színben villog), nyomja meg kétszer ugyanezt a gombot. Kikapcsolt rázkódási figyelmeztetés figyelmeztetés esetén a 1 rázkódási figyelmeztetés kijelzés kialszik.
A forgó lézer szintezési pontossága
A pontosságot befolyásoló hatások
A pontosságra a környezeti hömérséklet van a legnagyobb hatással. A lézersugarat különösen a talajtól felfelé, függőleges irányban fennálló hömérsékletkülönbségek tudják eltéríteni.
Az eltérések kb. 20 m távolságnál kezdenek érezhetőek lenni, és 100 m távolságban a 20 m távolságban fellépő eltérés kétszeresét-négyszeresét is elérhetik.
Mivel a levegő hőmérsékletfüggő rétegeltsége a talaj közelében a legnagyobb, a mérőműszert 20 m mérési szakasztól kezdve mindig szerelje fel egy háromlábú műszerállványra. A mérőműszert ezen kívül lehetőség szerint a munkatartomány közepén állítsa fel.
A mérömüszer pontosságának ellenőrzése
A külső hatásokon kívül a berendezésen belüli hatások is okozhatnak a méréseknél eltéréseket (mint például a műszer leesése vagy erős ütések). Ezért a mérőműszer pontosságát minden munkakezdés előtt ellenőrizni kell.
Az ellenőrzéshez egy A és B fal közötti szilárd talajú, 20 m-es szabad mérési szakaszra van szükség. Ezen – a mérőműszer vízszintes helyzete mellett – mind az X, mind az Y tengely mentén (és mind pozitív, mind negatív irányban) végre kell hajtani egy-egy átfordítási mérést (összesen 4 teljes mérési folyamatot).
- Szerelje fel a mérőműszert vízszintes helyzetben az „A” fal közelében egy 48 háromlábú műszerállványra (tartozék), vagy helyezze egy szilárd, sík alapra. Kapcsolja be a mérőműszert.
– Úgy helyeze el a mérőműszert – anélkül, hogy azt elfordítaná – hogy minél közelebb legyen a „B” falhoz, kapcsolja be a mérőműszert és várja meg az automatikus szintezés befejeződését.
274 | Magyar
- A falon bejelölt két pont (1 és III) közötti d távolság megadja a mért tengely mentén a mérömüszer által okozott tényleges eltérést.
Ismételje meg ezt a mérést a másik három tengelyre is. Ehhez mindegyik mérési eljárás előtt forgassa el a mérőműszert 90° fokkal.
Egy 2 x 20 m = 40 m mérési szakaszon az eltérés legnagyobb megengedett értéke: 40 m x ±0,1 mm/m = ±4 mm.
A d különbségnek így az I és III pont között mind a négy külön mérésnél legfeljebb a 4 mm értéket szabad elérnie.
Ha az eltérés a négy mérési folyamat közül legalább egynél meghaladja ezt az értéket, ellenőriztesse egy Bosch-vevőszolgálattal a mérőműszert.
Munkavégzési útmutató a forgó lézerhez
A jelöléshez mindig csak a lézerpont középpontját használja. A lézerpont méretei a távolsággal változnak.
Lézerpont kereső szemüveg (külön tartozék)
A lézerpont kereső szemüveg kiszűri a környező fényt. Ezáltal a lézer piros fénypontja világosabban, jobban kiválik a környezetből.
▶ Ne használja a lézerpontkereső szemüveget védőszemüvegként. A lézerpontkereső szemüveg a lézersugár felismerésének megkönnyítésére szolgál, de nem nyújt védelmet a lézersugárral szemben.
▶ Ne használja a lézerpontkereső szemüveget napszemüvegként vagy a közlekedésben egyszerű szemüvegként. A lézerpontkereső szemüveg nem nyújt teljes védelmet az ultraibolya sugárzással szemben és csökkenti a színfelismerési képességet.
Munkavégzés a távvezérlővel (külön tartozék)
A kezelögombok megnyomásakor a mérő-müszert a kezelő kimozdíthatja a szintezett helyzetből, úgy hogy a forgás ilyenkor rövid időre leáll. Az 46 távvezérlő alkalmazásával ezt az effektust ki lehet kerülni.
A távvezérlés számára szolgáló 7 vevölencse a mérőműszer három oldalán, így többek között a az első oldalon a kezelőmező felett is található.
Munkavégzés a háromlábú müszerállvánnyal (külön tartozék)
A mérőműszer a vízszintes helyzetű üzemhez egy 5/8"-as műszerállványcsatlakozóval van ellátva. Tegye fel a mérőműszert a 18 műszerállvány 5/8"-os menetére és a műszerállvány rögzítő-csavarjával rögzítse.
A skálával ellátott teleszkóppal felszerelt 48 háromlábú műszerállványon a függőleges irányú eltolást közvetlenül be lehet állítani.
Munkavégzés a fali tartó használatával (külön tartozék) (lásd a „C” ábrát)
A méröműszert a 43 fali tartóra is lehet rögzíteni. Vízszintes üzemben a fali tartó a méröműszer tetszőleges magasságban való működtetését teszi lehetővé. Függőleges üzemben a méröműszert egy 48 műszerállványra lehet erősíteni.
A mennyezetmérő lappal végzett munka (lásd a „C” ábrát)
A 45 mennyezetmérő lapot például függesztett mennyezeteknél a magasság egyszerű beállítására lehet használni. Rögzítse a mennyezetmérő lapot a mágneses tartóval például egy tartóra.
A mennyezetmérő fényvisszaverő oldala a lézersugár felismerhetőségét hátrányos feltételek esetén megjavítja, az áttetsző oldal révén a lézersugár a hátoldal felöl is felismerhető.
Munkavégzés a mérölappal (külön tartozék)

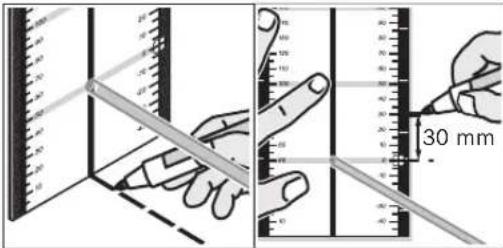

A 44 mérőlap segítségével a lézersugarat át lehet vinni a padlóra (talajra), illetve a lézer magasságát egy falra.
A 44 mérőlap egy visszaverő réteggel van ellátva, amelynek segítségével a lézersugarat nagyobb távolságokban, illetve erős napfény esetén is jobban fel lehet ismerni. A fényerő növekedése csak akkor ismerhető fel, ha a lézersugárral párhuzamos irányban néz a mérőlapra.
Munkavégzés a méröléccel (külön tartozék) (lásd a „J” ábrát)
A talaj egyenetlenségeinek ellenőrzéséhez, vagy lejtések kiméréséhez célszerű a 38 mérőlécet és a lézer vevőkészüléket használni.
Munkavégzési útmutató a lézer vevőkészülékhez
Jelölés
A 30 középjelzésnél a lézer vevőkészüléktől jobbra és balra bejelölheti a lézersugár magasságát, amikor az áthalad a 31 vételi mező közepén. A középső jelölés 45 mm-re van a lézer vevőkészülék felső élétől.
Beállítás a vízmértékkel
A 25 vízmérték segítségével a lézer vevőkészüléket függőeleges helyzetbe lehet beállítani. Egy ferdén felállított lézer vevőkészülék hibás mérési eredményekhez vezet.
Rögzítés a tartóval (lásd az „A” ábrát)
A lézer vevőkészüléket a 40 tartóval mind egy 38 építési lézer mérőlécre (külön tartozék), mind bármely más legfeljebb 65 mm szélességű segédeszközre rögzíteni lehet.
Csavarozza hozzá a 40 tartót a 39 rögzítőcsavarral a lézer vevőkészülék hátoldalán elhelyezett 33 befogó egységhez.
Oldja ki a 36 rögzítőcsavart, tolja rá a tartót például a 38 építési lézer mérőlécre és húzza meg ismét szorosan a 36 rögzítőcsavart.
A 41 vízmérték segítségével a 40 tartót vízszintes helyzetbe lehet beállítani.
A 37 tartó felső éle ugyanolyan magasan van, mint a 30 középjelzés, és így a lézersugár helyzetének bejelölésére is használható.
Rögzítés mágnessel (lásd a „B” ábrát)
Ha nincs okvetlenül biztos rögzítésre szükség, a lézer vevőkészüléket a 29 mágneslemez segítségével a homlokoldalával fel lehet erősíteni bármely acél-alkatrészre.
276 | Magyar
Munkavégzési példák
Magasságok átvitele/ellenőrzése (lásd a „D” ábrát)
Helyezze a mérőműszert vízszintes helyzetben egy szilárd alapra, vagy szerelje fel egy 48 háromlábú műszerállványra (tartozék).
Munkavégzés a háromlábú műszerállvánnyal:
Állítsa be a kívánt magasságra a lézersugarat.
Vigye át, illetve ellenőrizze a célpont magasságát.
Munkavégzés háromlábú műszerállvány nélkül: A 44 mérőlap segítségével határozza meg a lézersugár és a referencia pont közötti magasság különbséget. Vigye át, illetve ellenőrizze a célpontban a mért magasságkülönbséget.
Függöleges sugár párhuzamos beállítása/ derékszög felvitele (lásd az „E” ábrát)
Ha derékszögeket akar valahova felvinni, vagy közfalak helyzetét akarja meghatározni, akkor ehhez az 9 merőleges sugarat be kell állítania egy vonatkozási vonallal (például egy fallal) párhuzamos helyzetbe, vagyis attól állandó távolságra.
Állítsa ehhez fel a mérőműszert függőleges helyzetben és állítsa be úgy, hogy a merőleges sugár nagyjából párhuzamos legyen a vonatkozási vonallal.
A pontos elhelyezéshez mérje meg a 44 mérőlap segítségével közvetlenül a mérőműszernél a merőleges sugár és a vonatkozási vonal közötti távolságot. Mérje meg ismét, lehetőleg nagyobb távolságra a mérőműszertől, a merőleges sugár és a vonatkozási vonal közötti távolságot. Állítsa úgy be a merőleges lézersugarat, hogy a lézersugár és a vonatkozási vonal közötti távolság pontosan akkora legyen, mint a mérőműszer közelében.
A 9 függöleges sugárhoz viszonyított derékszöget a 6 változtatható lézersugár jelzi.
Merőleges/függőleges sík kijelzése (lásd az „F” ábrát)
Egy merőleges, illetve függőleges sík kijelzésére állítsa fel függőleges helyzetben a mérőműszert. Ha a függőleges síknak egy vonatkoztatási vonalhoz (például egy falhoz) viszonyítva merőleges helyzetben kell lennie, akkor állítsa be ehhez a vonatkoztatási vonalhoz a 9 függőleges sugarat.
A merőleges vonalat a 6 változtatható lézersugár jelzi.
Munkavégzés a lézer vevőkészülék nélkül (lásd a „G” ábrát)
Előnyös megvilágítási viszonyok (sötét környezet) és rövid távolságok esetén lézer vevőkészülék nélkül is lehet dolgozni. A lézersugár jobb láthatóságának biztosítására vagy vonal-üzemmódban dolgozzon, vagy válassza a pont-üzemmódot és kézzel forgassa el a célra irányításhoz a 10 kézzel (manuálisan) forgatógombot.
Munkavégzés a lézer vevőkészülékkel (lásd a „H” ábrát)
Hátrányos megvilágítási feltételek esetén (világos környezet, közvetlen napsugárzás) és nagyobb távolságok mérése esetén a lézersugár helyzetének könnyebb meghatározására használja a lézer vevőkészüléket. A lézer vevőkészülékkel végzett munkákhoz állítsa be a legmagasabb forgási sebességű forgó üzemet.
Nagyobb távolságok mérése (lásd az „I” ábrát)
Nagyobb távolságok mérése esetén a lézersugár helyzetének meghatározására a lézer vevőkészüléket kell használni. A zavaró hatások csökkentésére a mérőműszert mindig a munkafelület közepére, egy háromlábú műszerállványra állítsa fel.
Munkák a szabadban (lásd a „J” ábrát)
A szabadban mindig használja a lézer vevőkészüléket.
Bizonytalan alapon végzett munkához mindig szerelje fel a mérőműszert a 48 háromlábú műszerállványra. Aktiválja a rázkódási figyelmeztetési funkciót, hogy a talaj mozgása, vagy a mérőműszer rázkódása esetén elkerülje a hibás mérési eredményeket.
A kijelzések áttekintése
| Lézersugar | A lézer forgása* | zöld piros zöld piros | |
| Kapcsolja be a mérőműszert(1 másodperc önteszt) ● | ● | ● | |
| Szintezés vagy utánszintezés 2x/s ○ 2x/s | |||
| A mérőműszer szintezve van/üzemkész ● | ● | ● | |
| Önszintezési tartomány túllépve 2x/s ○ | ● | ||
| Rázkódási figyelmeztetés aktiválva ● | |||
| Rázkódási figyelmeztetés kioldott 2x/s ○ 2x/s | |||
| Akkumulátor feszültség ≤2 ó r a ü z e m h e z 2 x / s | |||
| Akkumulátor üres ○ ○ | ● | ||
| * vonal- és forgó üzemmód esetén | |||
| 2x/s | Villogási frekvencia (másodpercenként két felvillanás) | ||
| ● | Tartós üzem | ||
| ○ | Funkció leállítva | ||
Karbantartás és szerviz
Karbantartás és tisztítás
Tartsa mindig tiszta állapotban a forgó lézert, a töltőkészüléket és a lézer vevőkészüléket.
Sohase merítse vízbe, vagy más folyadékba a forgó lézert, a töltőkészüléket és a lézer vevőkészüléket.
A szennyeződéseket egy nedves, puha kendővel törölje le. Ne használjon tisztító- vagy oldósze-reket.
A forgó lézeren mindenek előtt rendszeresen tisztítsa meg a lézer kilépési nyilását és ügyeljen arra, hogy ne maradjanak ott bolyhok vagy szálak. Ha a forgó lézer, a töltőkészülék, vagy a lézer vevőkészülék a gondos gyártási és ellenőrzési eljárás ellenére egyszer mégis meghibásodna, akkor a javítással csak Bosch elektromos kéziszerszárműhely ügyfélszolgálatát szabad megbízni. Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg a forgó lézer, töltőkészülék, illetve lézer vevőkészülék típus-tábláján található 10-jegyű rendelési számot.
Vevöszolgálat és tanácsadás
A vevőszolgálat a terméke javításával és karban- tartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A tartalékalkatrészekkel kapcsolatos robbantott ábrák és egyéb információ a következő címen találhatók:
www.bosch-pt.com
A Bosch Vevőtanácsadó Csoport szívesen segít Önnek, ha a termékek és tartozékok vásárlásával, alkalmazásával és beállításával kapcsolatos kérdései vannak.
Magyar
Robert Bosch Kft
1103 Budapest
Gyömröi út. 120
Tel.: +36 (01) 431-3835
Fax: +36 (01) 431-3888
Eltávolítás
A forgó lézert, a töltőkészüléket, a lézer vevőkészüléket, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.
Csak az EU-tagországok számára:
Ne dobja ki a forgó lézert, a töltőkészüléket és a lézer vevőkészüléket a háztartási szemétbe!
A használt villamos és elektronikus berendezésekre vonatkozó 2002/96/EK sz. Európai Irány-
elvnek és ennek a megfelelő országok jogharmonizációjának megfelelően a már használhatatlan elektromos és elektronikus készülékeket külön össze kell gyűjteni és a környezetvédelmi szempontból megfelelő újra felhasználásra le kell adni.
Akkumulátorok/elemek:
Ni-MH: Nikkel-metálhidrid
Sohase dobja ki az akkumulátorokat/elemeket a háztartási szemétbe, tüzbe, vagy vízbe. Az akkumulátorokat/elemeket össze kell gyűjteni, újra fel kell használni, vagy a környezetvédelmi előírásoknak megfelelően kell azokat a hulladékba eltávolítani.
Csak az EU-tagországok számára:
A 91/157/EGK irányelv értelmében a meghibásodott vagy elhasznált akkumulátorokat/elemeket újrafelhasználásra kell leadni.
A változtatások joga fenntartva.
Русский | 279
