Tipo di prodotto	Livello laser rotante
Marca e modello	Bosch GRL 150 HV Set 2 Professional
Dimensioni (L x l x h)	183 x 170 x 186 mm
Peso (secondo EPTA 01/2003)	1,8 kg
Alimentazione (laser)	2 x 1,2 V NiMH (batterie) o 2 x 1,5 V LR20 (pile alcaline)
Autonomia	Circa 40 h (NiMH) / 60 h (alcaline)
Portata (senza ricevitore)	Circa 30 m
Portata (con ricevitore LR 1)	Fino a 150 m (raggio)
Precisione di livellamento	< ±0,1 mm/m
Campo di livellamento automatico	±8 % (±5°)
Tempo di livellamento tipico	15 s
Velocità di rotazione	150 / 300 / 600 giri/min
Modalità operative	Rotazione, tracciamento linee (10°/25°/35°), marcatura punti
Funzione di avviso di urto	Sì, arresto del laser e lampeggio rosso
Classe laser	2 (635 nm, <1 mW)
Tipo di protezione	IP54 (a tenuta di polvere e schizzi d'acqua)
Attacco treppiede	5/8" (orizzontale)
Temperatura di esercizio	da -10 °C a +50 °C
Ricevitore laser (incluso)	LR 1, portata 150 m, precisione ±1 mm (fine) / ±3 mm (media)
Caricabatterie (incluso)	100-240 V, 50/60 Hz, tempo di ricarica 14 h
Manutenzione	Pulire con un panno morbido e umido; non usare solventi
Ricambi e riparabilità	Riparazione solo presso un servizio assistenza autorizzato Bosch; ricambi disponibili tramite Bosch
Informazioni generali	Uso conforme: determinazione e controllo di tracciati orizzontali, verticali, allineamenti e piombi

Domande frequenti - GRL 150 HV Set 2 BOSCH

Come accendere il laser rotante?

Premere l'interruttore On/Off (4). L'apparecchio esegue un livellamento automatico; una volta terminato, la spia di livellamento (3) rimane accesa verde e il laser emette in continuo. Non guardare mai nel fascio.

Quali tipi di pile utilizzare?

Utilizzare solo pile alcaline al manganese (2 x 1,5 V LR20) o la batteria NiMH fornita (2 x 1,2 V). Rispettare la polarità indicata nel vano.

Come utilizzare il ricevitore laser LR 1?

Posizionare il ricevitore ad almeno 50 cm dal laser, accenderlo (26), regolare la precisione (27) e spostarlo verticalmente fino a quando il display centrale (e) si accende e il segnale acustico continuo suona.

Cosa fare se il laser non si accende?

Verificare la polarità delle pile, sostituirle se scariche (la spia di carica (12) lampeggia rossa). Se il problema persiste, contattare il servizio assistenza Bosch.

Come verificare la precisione del livello laser?

Eseguire un controllo su 20 m tra due muri: segnare un punto, ruotare l'apparecchio di 180°, misurare la differenza. La differenza non deve superare ±4 mm su 40 m. Ripetere nelle quattro direzioni.

Come utilizzare la funzione di avviso di urto?

Premere il tasto di avviso di urto (2); la spia verde (1) si accende. Dopo 30 s, la funzione è attiva. In caso di urto, il laser lampeggia rosso e si arresta. Premere di nuovo (2) per ripristinare.

Posso usare il laser all'esterno?

Sì, l'apparecchio è IP54 e supporta l'esterno. Utilizzare il ricevitore laser in condizioni di forte luminosità. Montarlo su un treppiede e attivare l'avviso di urto per evitare errori.

Come pulire il laser e il ricevitore?

Pulire le superfici con un panno morbido e umido. Non usare detergenti né solventi. Per il laser, pulire regolarmente l'area intorno all'uscita del fascio.

Quali accessori sono disponibili?

Accessori opzionali: treppiede (48), staffa a muro (43), piastra di misura (44), piastra da soffitto (45), telecomando (46), occhiali per visione laser (42), asta di misura (38).

Come interpretare le visualizzazioni del ricevitore laser?

Le frecce (g, c) indicano se il ricevitore è troppo basso o troppo alto. Il display centrale (e) significa che il fascio è al centro. Il segnale acustico (continuo = centrato, lento = basso, rapido = alto).

MANUALE UTENTE GRL 150 HV Set 2 BOSCH

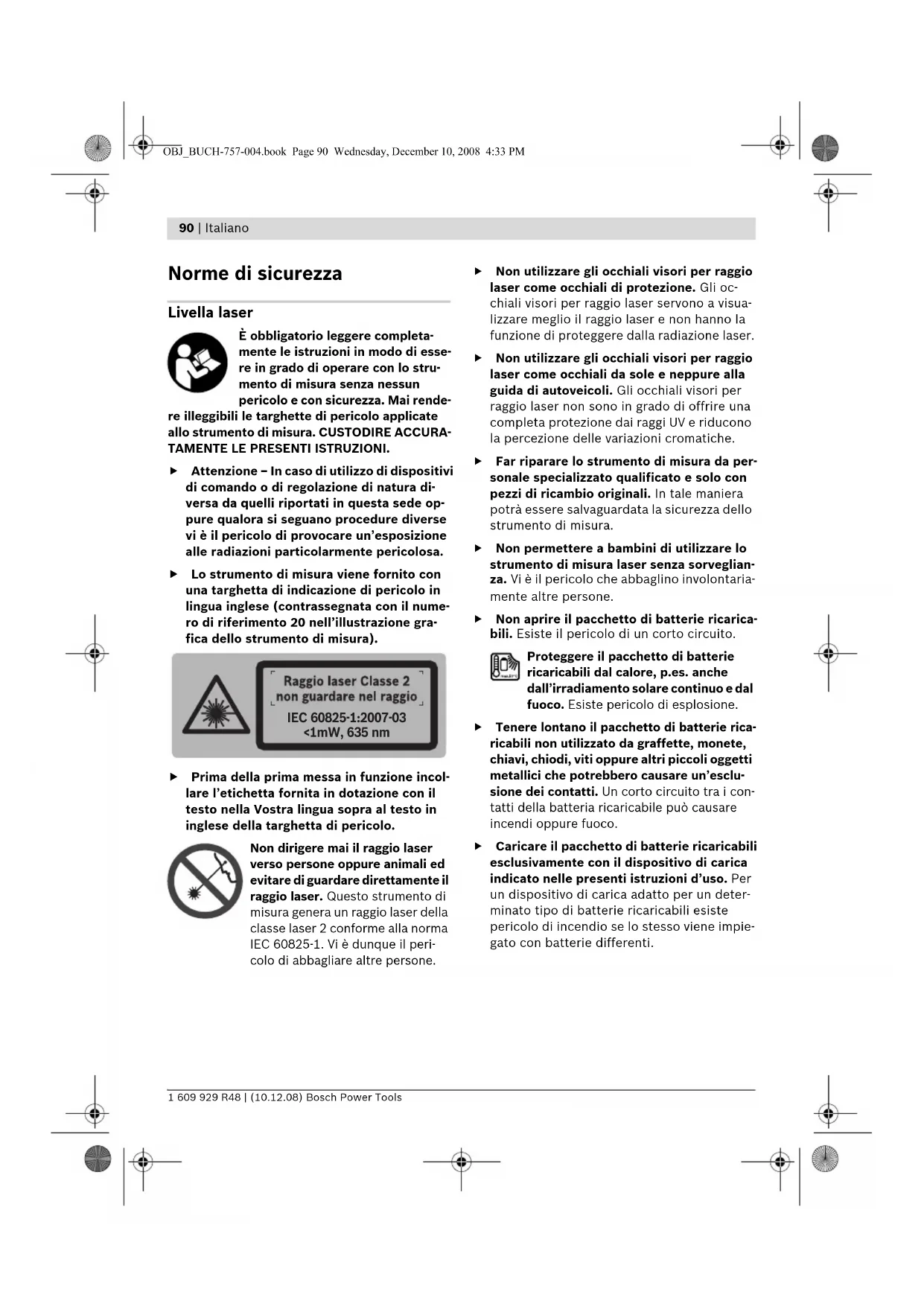

È obbligatorio leggere completa- mente le istruzioni in modo di esse- re in grado di operare con lo stru- mento di misura senza nessun pericolo e con sicurezza. Mai rendere illeggibili le targhette di pericolo applicate allo strumento di misura. CUSTODIRE ACCURA-TAMENTE LE PRESENTI ISTRUZIONI.

• Attenzione - In caso di utilizzo di dispositivi di comando o di regolazione di natura diversa da quelli riportati in questa sede oppure qualora si seguano procedure diverse vi è il pericolo di provocare un'esposizione alle radiazioni particolarmente pericolosa.
  Lo strumento di misura viene fornito con una targhetta di indicazione di pericolo in lingua inglese (contrassegnata con il numero di riferimento 20 nell'illustrazione grafica dello strumento di misura).

Raggio laser Classe 2 non guardare nel raggio IEC 60825-1:2007-03 <1mW, 635 nm

Prima della prima messa in funzione incollare l'etichetta fornita in dotazione con il testo nella Vostra lingua sopra al testo in inglese della targhetta di pericolo.

Non dirigere mai il raggio laser verso persone oppure animali ed evitare di guardare direttamente il raggio laser. Questo strumento di misura genera un raggio laser della classe laser 2 conforme alla norma IEC 60825-1. Vi è dunque il pericolo di abbagliare altre persone.

Non utilizzare gli occhiali visori per raggio laser come occhiali di protezione. Gli occhiali visori per raggio laser servono a visualizzare meglio il raggio laser e non hanno la funzione di proteggere dalla radiazione laser.

Non utilizzare gli occhiali visori per raggio laser come occhiali da sole e neppure alla guida di autoveicoli. Gli occhiali visori per raggio laser non sono in grado di offrire una completa protezione dai raggi UV e riducono la percezione delle variazioni cromatiche.

Far riparare lo strumento di misura da personale specializzato qualificato e solo con pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dello strumento di misura.

▶ Non permettere a bambini di utilizzare lo strumento di misura laser senza sorveglianza. Vi è il pericolo che abbaglino involontariamente altre persone.

▶ Non aprire il pacchetto di batterie ricaricabili. Esiste il pericolo di un corto circuito.

Proteggere il pacchetto di batterie ricaricabili dal calore, p.es. anche dall'irradiamento solare continuo e dal fuoco. Esiste pericolo di esplosione.

Tenere lontano il pacchetto di batterie ricaricabili non utilizzato da graffette, monete, chiavi, chiodi, viti oppure altri piccoli oggetti metallici che potrebbero causare un'esclusione dei contatti. Un corto circuito tra i contatti della batteria ricaricabile può causare incendi oppure fuoco.

Caricare il pacchetto di batterie ricaricabili esclusivamente con il dispositivo di carica indicato nelle presenti istruzioni d'uso. Per un dispositivo di carica adatto per un determinato tipo di batterie ricaricabili esiste pericolo di incendio se lo stesso viene impiegato con batterie differenti.

Italiano | 91

Caricabatterie

Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Custodire il caricabatteria al riparo dalla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un caricabatteria va ad aumentare il rischio d'insorgenza di scosse elettriche.

▶ Con la stazione di ricarica non caricare altre batterie. La stazione di ricarica è adatta esclusivamente per la carica del pacchetto di batterie ricaricabili Bosch che è impiegato nella livella laser. In caso di ricarica di altre batterie esiste il pericolo di incendio e esplosione.
Avere cura di mantenere il caricabatteria sempre pulito. Attraverso accumuli di sporcizia si crea il pericolo di una scossa elettrica.
Prima di ogni impiego controllare il caricabatteria, il cavo e la spina. Non utilizzare il caricabatteria in caso doveste riscontrare dei danni. Non aprire mai personalmente il caricabatteria e farlo riparare soltanto da personale qualificato e soltanto con pezzi di ricambio originali. In caso di caricabatterie per batterie, cavi e spine danneggiate si aumenta il pericolo di una scossa elettrica.
Non utilizzare il caricabatteria su basi facilmente infiammabili (p.es. carta, tessuti ecc.) oppure in ambienti infiammabili. Per via del riscaldamento del caricabatteria che si ha durante la fase di ricarica si viene a creare il pericolo di incendio.
In caso d'impiego errato si provoca il pericolo di fuoriuscita di liquido dalla batteria ricaricabile. Evitarne assolutamente il contatto. In caso di contatto accidentale, sciacquare accuratamente con acqua. Rivolgersi immediatamente al medico, qualora il liquido dovesse entrare in contatto con gli occhi. Il liquido fuoriuscito dalla batteria ricaricabile potrà causare irritazioni cutanee o ustioni.

Ricevitore laser

Un lavoro ottimale con lo strumento di misura è possibile esclusivamente se le istruzioni d'uso e le indicazioni operative sono state lette completamente e le

istruzioni riportate vengono osservate rigorosamente. CUSTODIRE ACCURATAMENTE LE PRESENTI ISTRUZIONI.

Non portare lo strumento di misura in prossimità di pace-maker. Tramite la piastra magnetica 29 viene generato un campo che può pregiudicare il funzionamento di pace-maker.

Tenere lo strumento di misura lontano da supporti magnetici di dati e da apparecchi sensibili ai magneti. A causa dell'azione della piastra magnetica 29 possono verificarsi perdite irreversibili di dati.

Descrizione del funzionamento

Si prega di aprire il risvolto di copertina con l'illustrazione della livella laser, del dispositivo di carica e del ricevitore laser e lasciarlo aperto mentre si leggono le istruzioni d'uso.

Uso conforme alle norme

Livella laser

Lo strumento di misura è idoneo per il rilevamento ed il controllo di proiezioni di altezze perfettamente orizzontali, linee verticali, allineamenti e punti di filo a piombo.

Caricabatterie

Utilizzare la stazione di ricarica esclusivamente se sono state completamente valutate tutte le funzioni e possono essere effettuate senza limitazioni oppure sono state mantenute le relative istruzioni.

Ricevitore laser

Lo strumento di misura è previsto per il rilevamento veloce di raggi laser in rotazione.

92 | Italiano

Componenti illustrati

La numerazione dei componenti illustrati si riferisce alla rappresentazione della livella laser, del dispositivo di carica e del ricevitore laser che si trova sulle pagine con la rappresentazione grafica.

Livella laser/dispositivo di carica

1 Indicatore avvertenza urto
2 Tasto avvertenza urto
3 Indicatore sistema di autolivellamento
4 Tasto di accensione/spegnimento livella laser
5 Tasto per rotazione e selezione della velocità di rotazione
6 Raggio laser variabile
7 Lente di ricezione per comando a distanza
8 Uscita del raggio laser
9 Raggio a piombo

10 Testa rotante

11 Tasto per proiezioni del raggio lineare e selezione della lunghezza di raggio lineare

12 Indicatore dello stato di carica

13 Pacchetto di batterie ricaricabili*

14 Vano batterie

15 Bloccaggio del vano batterie

16 Bloccaggio del pacchetto di batterie ricaricabili*

17 Presa per la spina di ricarica*

18 Attacco treppiede 5/8"

19 Numero di serie livella laser

20 Targhetta di indicazione di pericolo del raggio laser

21 Dispositivo di carica*

22 Spina elettrica del dispositivo di carica*

23 Spina di ricarica*

Ricevitore laser\*

24 Bloccaggio del coperchio del vano batterie

25 Livella ricevitore laser

26 Tasto di accensione/spegnimento ricevitore laser

27 Tasto per regolazione precisione di misura
28 Tasto segnale acustico
29 Piastra magnetica
30 Marcatura del punto medio
31 Campo di ricezione del raggio laser
32 Display
33 Sede per il supporto
34 Coperchio del vano batterie
35 Numero di serie ricevitore laser
36 Vite per il fissaggio del supporto
37 Bordo superiore del supporto
39 Vite di fissaggio del supporto
40 Supporto
41 Livella supporto

Elementi indicatori ricevitore laser

a Visualizzazione regolazione «medio»
b LED spia dello stato della batteria
c Spia di rilevazione: alto
d Visualizzazione segnale acustico
e Spia di rilevazione del punto medio
f Visualizzazione regolazione «preciso»
g Spia di rilevazione: basso

Accessori/parti di ricambio

38 Asta metrica telescopica per livella laser*
42 Occhiali visori per raggio laser*
43 Supporto da parete* (disponibile a partire dal 2009)
44 Piastra di misurazione con piedino*
45 Piastra di riscontro soffitti/controsoffitti*
46 Telecomando* (disponibile a partire dal 2009)
47 Valigetta
48 Treppiede*
*L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contenuto nel nostro programma accessori.

Italiano | 93

Dati tecnici

Livella laser GRL 150 HV
	Professional
Codice prodotto	3 601 K15 300
Campo operativo (raggio)1)
- senza ricevitore laser ca.	30 m
- con ricevitore laser ca.	150 m
Precisione di livellamento1)2)	<± 0,1 mm/m
Campo di autolivellamento tipico	±8 % ( ±5°)
Tempo di autolivellamento tipico	15 s
Velocità di rotazione	150/300/600 min-1
Temperatura di esercizio -10 ... +50 °C
Temperatura di magazzino	-20 ... +70 °C
Umidità relativa dell'aria max.	90 %
Classe laser	2
Tipo di laser	635 nm, <1 mW
Ø Raggio laser all'uscita ca.1)	5 mm
Attacco treppiede (orizzontale)	5/8"
Batterie ricaricabili (NiMH)	2 x 1, 2 VKR20 (D) (9 A h)
Batterie (alcalina al manganese)	2 x 1,5 V LR20 (D)
Autonomia ca.
- Batterie ricaricabili (NiMH)	40 h
- Batterie (alcalina al manganese)	60 h
Peso in funzione della EPTA-Procedure 01/2003	1,8 kg
Misure	1 8 3 x 1 7 0 x 1 8 6 mm
Possibile impiego all'aperto	●
Tipo di protezione	IP 54 (protezione contro la polvere e contro gli spruzzi dell'acqua)

1) a 20 °C
2) lungo gli assi
Si prega di tenere presente il codice prodotto applicato sulla targhetta di identificazione della Vostra livella laser in quanto le denominazioni commerciali delle singole livelle laser possono variare.
Per un'inequivocabile identificazione della Vostra livella laser è necessario il numero di serie 19 riportato sulla targhetta d'identificazione.

94 | Italiano

Ricevitore laser LR 1
	Professional
Codice prodotto	3 601 K15 400
Campo operativo ^1) – con livella laser GRL 150 HV 150 m
Angolo di ricezione	120°
Velocità di rotazione ricevibile	>200 min ^1
Precisione di misura ^2) – Regolazione «preciso»	± 1 mm
- Regolazione «medio»	± 3 mm
Temperatura di esercizio	- 10 °C ... +50 °C
Temperatura di magazzino	- 20 °C ... +70 °C
Batteria	1 x 9 V 6 L R 6 1
Autonomia ca.	50 h
Peso in funzione della EPTA-Procedure 01/2003	0,36 kg
Misure	148 x 73 x 30 mm
Possibile impiego all’aperto	●
Tipo di protezione	IP 54 (protezione contro la polvere e contro gli spruzzi dell’acqua)

1) Il campo operativo può subire delle riduzioni dovute a sfavorevoli condizioni ambientali (p. es. esposizione diretta ai raggi solari).
2) in funzione della distanza tra ricevitore laser e livella laser
Si prega di tenere presente il codice prodotto applicato sulla targhetta di identificazione del Vostro ricevitore laser in quanto le denominazioni commerciali dei singoli ricevitori laser possono variare.
Per un'inequivocabile identificazione del Vostro ricevitore laser è necessario il numero di serie 35 riportato sulla targhetta d'identificazione.

Stazione di ricarica

Codice prodotto 1 609 203 X11
Tensione nominale	V~ 100–240
Frequenza	Hz 50/60
Tensione di ricarica della batteria	V= 7,5
Corrente di carica	A	1,0
Campo ammesso di temperatura di ricarica	°C	0–45
Tempo di ricarica	h	14
Numero degli elementi della batteria ricaricabile		2
Tensione nominale (Batterie ricaricabili)	V=	2 x 1,2
Peso in funzione della EPTA-Procedure 01/2003	kg 0,2
Classe di sicurezza		☐/II

1 609 929 R48 | (10.12.08) Bosch Power Tools

Italiano | 95

Informazione sulla rumorosità

Livella laser

Valori misurati conformemente alla norma EN 60745.

La misurazione A del livello di pressione acustica dello strumento di misura è solitamente inferiore a 70 dB(A).

Ricevitore laser

Il livello di pressione acustica stimato A del segnale acustico ad un metro di distanza ammonta a 95 dB(A).

Non tenere mai lo strumento di misura direttamente vicino all'orecchio!

Dichiarazione di conformità CE

Livella laser/dispositivo di carica: Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici» è conforme alle seguenti normative ed ai relativi documenti: EN 61010-1, EN 60825-1 (strumenti di misura) oppure EN 60950-1 (dispositivi di carica batterie ricaricabili) secondo le norme delle direttive 2006/95/CE, 2004/108/CE, 98/37/CE (fino al 28.12.2009), 2006/42/CE (a partire dal 29.12.2009).

Fascicolo tecnico presso: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

CE 08

Alimentazione livella laser

Funzionamento con batterie/batterie ricaricabili

Utilizzare esclusivamente batterie all'alcale-manganese oppure batterie ricaricabili.

Per aprire il vano batterie 14 ruotare il bloccaggio 15 in posizione ed estrarre il vano batterie.

Applicando le batterie, accertarsi che vengano inserite correttamente secondo la rispettiva polarizzazione elettrica raffigurata nel vano batterie.

Sostituire sempre contemporaneamente tutte le batterie. Utilizzare esclusivamente batterie che siano di uno stesso produttore e che abbiano la stessa capacità.

Chiudere il vano batterie 14 e ruotare il bloccaggio 15 in posizione

Se le batterie sono state inserite in modo errato non è possibile accendere lo strumento di misura. Inserire le batterie con polarizzazione corretta.

In caso di non utilizzo per periodi di tempo molto lunghi, estrarre le batterie dallo strumento di misura. In caso di periodi di deposito molto lunghi, le batterie possono subire corrosioni oppure e si possono scaricare.

Funzionamento con pacchetto di batterie ricaricabili

Prima della prima messa in funzione caricare il pacchetto di batterie ricaricabili 13. Il pacchetto di batterie ricaricabili può essere ricaricato esclusivamente mediante l'apposito dispositivo di carica 21.

▶ Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indicata sulla stazione di ricarica. Stazioni di ricarica previste per l'uso con 230 V possono essere azionate anche a 220 V.

Inserire la spina elettrica 22 adatta alla Vostra rete elettrica nel dispositivo di carica 21 e farla scattare in posizione.

Inserire la spina di ricarica 23 del dispositivo di carica nella presa 17 sul pacchetto di batterie ricaricabili. Collegare il dispositivo di carica alla rete elettrica. L'operazione di ricarica del pacchet-

96 | Italiano

to scarico di batterie ricaricabili richiede ca. 14 h. Il dispositivo di carica ed il pacchetto di batterie ricaricabili sono a prova di sovraccarico.

Un pacchetto di batterie ricaricabili nuovo oppure non utilizzato per un lungo periodo di tempo arriva a raggiungere la sua massima potenza solo dopo ca. 5 cicli di ricarica e scarica.

Non ricaricare il pacchetto di batterie ricaricabili 13 dopo ogni utilizzo in quanto ne verrebbe ridotta la sua capacità di autonomia. Ricaricare il pacchetto di batterie ricaricabili soltanto quando l'indicatore dello stato di carica 12 lampeggia oppure resta costantemente acceso.

Una sensibile riduzione della durata del funzionamento dopo l'operazione di ricarica sta ad indicare che il pacchetto di batterie ricaricabili dovrà essere sostituito.

In caso di pacchetto di batterie ricaricabili scarico è possibile utilizzare lo strumento di misura anche servendosi della stazione di ricarica 21 quando questa è collegata alla rete di alimentazione. Spegnere lo strumento di misura, caricare il pacchetto di batterie ricaricabili ca. 10 min ed accendere quindi di nuovo lo strumento di misura con la stazione di ricarica collegata.

Per sostituire il pacchetto di batterie ricaricabili 13 ruotare il bloccaggio 16 in posizione ed estrarre il pacchetto di batterie ricaricabili 13. Inserire un nuovo pacchetto di batterie ricaricabili e girare il bloccaggio 16 in posizione

In caso di non utilizzo per lunghi periodi, estrarre il pacchetto di batterie ricaricabili dallo strumento di misura. In caso di lunghi periodi di deposito, le batterie ricaricabili possono subire corrosioni oppure possono scaricarsi.

Indicatore dello stato di carica

Dopo il primo lampeggio in rosso dell'indicatore dello stato di carica 12, lo strumento di misura può essere fatto funzionare ancora per 2 h.

Se l'indicatore dello stato di carica 12 resta costantemente acceso rosso, non è più possibile effettuare misurazioni. Lo strumento di misura si spegne automaticamente dopo 1 min.

Alimentazione ricevitore laser

Utilizzare esclusivamente batterie alcaline al manganese.

Premere il blocco 24 del vano batterie verso l'esterno ed aprire il coperchio del vano batterie 34.

facendo attenzione durante l'inserimento della batteria alla corretta polarizzazione, conformemente all'illustrazione nel vano batterie.

Dopo la prima comparsa della spia dello stato della batteria b sul display 32, il ricevitore laser può essere fatto funzionare ancora per ca. 3 h.

In caso di non utilizzo per lunghi periodi, estrarre la batteria dal ricevitore laser. In caso di lunghi periodi di deposito, la batteria può subire corrosioni oppure può scaricarsi.

Uso

Messa in funzione livella laser

Evitare urti oppure cadute violente dello strumento di misura. Nel caso in cui lo strumento di misura abbia subito urti esterni, prima di rimetterlo in funzione è necessario effettuare sempre un controllo della precisione (vedi «Precisione di livellamento livella laser», pagina 100).

Non esporre mai lo strumento di misura a temperature oppure a sbalzi di temperatura estremi. P.es. non lasciarlo per lungo tempo in macchina. In caso di elevati sbalzi di temperatura lasciare adattare alla temperatura ambientale lo strumento di misura prima di metterlo in funzione. Temperature oppure sbalzi di temperatura estremi possono pregiudicare la precisione dello strumento di misura.

Italiano | 97

Installazione dello strumento di misura

Posizione orizzontale

Posizione verticale

Posizionare lo strumento di misura su una base stabile in posizione orizzontale oppure verticale, montarlo su un treppiede 48 o ad un supporto da parete 43.

Per via dell'alta precisione di livellamento lo strumento di misura reagisce in modo particolarmente sensibile ad urti e cambiamenti della posizione. Per questo motivo, assicurarsi sempre una posizione stabile dello strumento di misura in modo da poter evitare interruzioni dell'esercizio attraverso interventi di rilivellamento.

Accensione/spegnimento

Non dirigere mai il raggio laser verso persone o animali (in modo particolare mai all'altezza dei loro occhi) e non guardare mai verso il raggio laser (neanche da grande distanza). Subito dopo l'accensione lo strumento di misura trasmette il raggio a piombo 9 verticale ed il raggio laser 6 variabile.

Per l'accensione dello strumento di misura pre- mere il tasto di accensione/spegnimento 4. Gli indicatori 1, 3 e 12 si accendono brevemente. Lo strumento di misura inizia subito con il livella- mento automatico. Durante l'operazione di livellamento l'indicatore di livellamento 3 lampeggia in verde ed il laser lampeggia in funzionamento puntiforme.

L'operazione di livellamento dello strumento di misura è stata eseguita quando l'indicatore di livellamento 3 è acceso costantemente in verde ed il laser è acceso permanentemente. Al termine dell'operazione di livellamento lo strumento di misura si avvia automaticamente in funzionamento rotatorio.

Con i tasti dei modi operativi 5 e 11 è possibile determinare il modo operativo già durante l'operazione di livellamento (vedi «Modi operativi livella laser», pagina 97). In questo caso lo stru-

mento di misura, al termine dell'operazione di livellamento, si avvia nel modo operativo selezionato.

Per lo spegnimento dello strumento di misura premere di nuovo il tasto di accensione/spegnimento 4.

Allo scopo di proteggere le batterie, lo strumento di misura si spegne automaticamente quando si trova più a lungo di 2 h oltre al campo di autolivellamento oppure l'avvertenza urto è scattata da oltre 2 h (vedi «Sistema di autolivellamento livella laser», pagina 99). Posizionare nuovamente lo strumento di misura e riaccenderlo.

Modi operativi livella laser

Panoramica

Tutte le tre funzioni sono possibili sia in posizione orizzontale che in quella verticale dello strumento di misura.

Funzionamento rotatorio

Il funzionamento rotatorio è particolarmente indicato in caso di impiego del ricevitore laser. È possibile scegliere tra diverse velocità di rotazione.

Funzionamento con raggio lineare

In questo modo operativo il raggio laser variabile si muove in un angolo di apertura limitato. In questo modo si aumenta la visibilità del raggio laser rispetto a quella che si ha nel funzionamento rotatorio. È possibile scegliere tra diversi angoli di apertura.

Funzionamento puntiforme

In questo modo operativo si raggiunge la migliore visibilità del raggio laser variabile. Lo stesso è prevista p. es. per la semplice proiezione di altezze oppure per il controllo di allineamenti.

98 | Italiano

Funzionamento rotatorio (150/300/600 min ^-1 )

Dopo ogni accensione lo strumento di misura si trova nel funzionamento rotatorio con velocità di rotazione media.

Per passare dal funzionamento con raggio lineare al funzionamento rotatorio premere il tasto per funzionamento rotatorio 5. Il funzionamento rotatorio inizia con la velocità di rotazione media.

Per cambiare la velocità di rotazione premere di nuovo il tasto per il funzionamento rotatorio 5 fino a raggiungere la velocità desiderata.

In caso di lavori con il ricevitore laser si dovrebbe selezionare sempre la massima velocità di rotazione. In caso di lavori senza ricevitore laser, per una migliore visibilità del raggio laser ridurre la velocità di rotazione ed utilizzare gli occhiali visori per raggio laser 42.

Funzionamento con raggio lineare, funzionamento puntiforme (10°/25°/35°, 0°)

Per passare nel funzionamento con raggio lineare oppure nel funzionamento puntiforme, premere il tasto per funzionamento con raggio lineare 11. Lo strumento di misura passa nel funzionamento con raggio lineare con l'angolo d'apertura minore.

Per cambiare l'angolo d'apertura premere il tasto per funzionamento con raggio lineare 11. L'angolo d'apertura viene ampliato in due stadi, contemporaneamente la velocità di rotazione viene aumentata ad ogni stadio. Premendo per la terza volta il tasto per funzionamento con raggio lineare 11, lo strumento di misura passa, dopo breve oscillazione successiva, nel funzionamento puntiforme. Premendo nuovamente il tasto 11 lo strumento di misura ritorna al funzionamento con raggio lineare con l'angolo d'apertura minore.

Nota bene: A causa dell'inerzia è possibile che il laser oscilli leggermente oltre i punti finali della linea del laser.

Per il posizionamento del raggio lineare oppure del punto laser all'interno del piano di rotazione ruotare la testa rotante 10 manualmente nella posizione desiderata oppure utilizzare il telecomando 46.

Ruotare il piano di rotazione in caso di posizione verticale

In caso di posizione verticale dello strumento di misura; è possibile ruotare il punto laser, il raggio lineare oppure il piano di rotazione, con l'ausilio del telecomando 46, intorno all'asse verticale. Per effettuare questa operazione osservare le istruzioni d'uso del telecomando.

Messa in funzione del ricevitore laser

▶ Proteggere il ricevitore laser dall'acqua.

Non esporre mai il ricevitore laser a temperature oppure a sbalzi di temperatura estremi. P.es. non lasciarlo per lungo tempo in macchina. In caso di elevati sbalzi di temperatura lasciare adattare alla temperatura ambientale il ricevitore laser prima di metterlo in funzione. Temperature oppure sbalzi di temperatura estremi possono pregiudicare la precisione del ricevitore laser.

Mettere il ricevitore laser almeno 50 cm dalla livella laser. Posizionare il ricevitore laser in modo che il raggio laser possa raggiungere il campo di ricezione 31. Regolare sulla livella laser la velocità di rotazione massima.

Accensione/spegnimento

All'accensione del ricevitore laser suona un forte segnale acustico. Per questa ragione all'accensione tenere il ricevitore laser lon-tano dall'orecchio o da altre persone. Il forte segnale acustico può danneggiare l'udito.

Per l'accensione del ricevitore laser premere il tasto di accensione/spegnimento 26. Vengono emessi due segnali acustici e tutte le indicazioni del display si accendono brevemente.

Per lo spegnimento del ricevitore laser premere di nuovo il tasto di accensione/spegnimento 26.

Se per ca. 10 min non viene premuto alcun tasto sul ricevitore laser e nessun raggio laser raggiunge il campo di ricezione 31 per 10 min, il ricevitore laser si disinserisce automaticamente per la conservazione della batteria. Il disinserimento viene indicato tramite un segnale acustico.

Italiano | 99

Selezione della regolazione dell'indicazione del punto medio

Con il tasto 27 è possibile determinare con quale precisione viene visualizzata la posizione del raggio laser sul campo di ricezione come «centrale»:

• Regolazione «preciso» (visualizzazione f sul display),
• Regolazione «medio» (visualizzazione a sul display),

In caso di modifica della regolazione della precisione suona un segnale acustico.

All'accensione il ricevitore laser è sempre regolato con la precisione «medio».

Spie di rilevazione

L'indicatore basso g, l'indicatore del centro e e l'indicatore alto c (sul lato anteriore e sul retro del ricevitore laser) indicano la posizione del raggio laser rotante nel campo di ricezione 31. La posizione può essere indicata inoltre tramite un segnale acustico (vedi «Segnale acustico per l'indicazione del raggio laser», pagina 99).

Ricevitore laser troppo basso: Quando il raggio laser passa attraverso la metà superiore del campo di ricezione 31, compare poi la spia di rilevazione: basso g sul display.

Con segnale acustico attivato suona un segnale acustico a cadenza lenta.

Muovere il ricevitore laser in direzione della freccia verso l'alto. All'avvicinarsi alla marcatura del punto medio 30 viene visualizzata solo ancora la punta della spia di rilevazione g.

Ricevitore laser troppo alto: Quando il raggio laser passa attraverso la metà inferiore del campo di ricezione 31, compare poi la spia di rilevazione: alto c sul display.

Con segnale acustico attivato suona un segnale acustico a cadenza veloce.

Muovere il ricevitore laser in direzione della freccia verso il basso. All'avvicinarsi alla marca-tura del punto medio 30 viene visualizzata solo ancora la punta della spia di rilevazione c.

Ricevitore laser centrale: Quando il raggio laser passa attraverso il campo di ricezione 31 all'altezza della marcatura del punto medio 30, lampeggia poi l'indicatore del punto medio e. Con segnale acustico attivato suona un segnale acustico permanente.

Segnale acustico per l'indicazione del raggio laser

La posizione del raggio laser sul campo di ricezione 31 può essere indicata tramite un segnale acustico.

All'accensione del ricevitore laser il segnale acustico è sempre disattivato.

All'attivazione del segnale acustico è possibile scegliere tra due livelli sonori.

Per l'attivazione oppure per il cambio del segnale acustico premente il tasto segnale acustico 28 fino a quando viene visualizzato il livello sonoro desiderato. In caso di livello sonoro medio lampeggia la visualizzazione segnale acustico d sul display, con livello sonoro alto la visualizzazione è accesa permanentemente, in caso di segnale acustico disattivato la visualizzazione è spenta.

Sistema di autolivellamento livella laser

Panoramica

Subito dopo la messa in funzione dello strumento di misura, questo riconosce automaticamente se si trova in posizione orizzontale oppure in posizione verticale. Per un cambio dalla posizione orizzontale a quella verticale, spegnere lo strumento di misura, metterlo quindi nella posizione richiesta e riaccenderlo.

Subito dopo la messa in funzione dello strumento di misura, questo verifica la posizione orizzontale oppure verticale compensando automaticamente irregolarità entro il campo di autolivellamento di ca. 8 % (±0,8 m/10 m).

Se dopo la messa in funzione dello strumento di misura oppure in seguito ad uno spostamento della posizione, lo strumento di misura dovesse trovarsi in posizione inclinata per oltre l'8 %, non sarà più possibile eseguire l'operazione di livellamento. In questo caso il rotore viene fermato, il laser lampeggia e l'indicatore di livellamento 3 è accesso costantemente in rosso.

Posizionare di nuovo lo strumento di misura ed attendere il livellamento. Senza un nuovo posizionamento il laser viene spento automaticamente dopo 2 min e lo strumento di misurazione viene spento automaticamente dopo 2 h.

Quando lo strumento di misura è a livello, controlla costantemente la posizione orizzontale oppure quella verticale. In caso di cambiamenti della posizione viene effettuato automaticamente un livellamento successivo. Per evitare misurazioni errate, durante l'operazione di livellamento il rotore è fermo, il laser lampeggia e l'indicatore di livellamento 3 lampeggia verde.

Funzione avvertenza urto

Lo strumento di misura è dotato di una funzione di avvertenza urto che, in caso di cambiamenti di posizione oppure urti dello strumento di misura o in caso di vibrazioni del fondo, è in grado di impedire che venga effettuata un'operazione di livellamento su un'altezza modificata e conseguentemente errori di altezza.

Per l'accensione dell'avvertenza urto premere il tasto avvertenza urto 2. L'indicatore avvertenza urto 1 è illuminato costantemente in verde e dopo 30 s viene attivata l'avvertenza urto.

Se in caso di un cambiamento della posizione dello strumento di misura viene superato il campo di precisione di livellamento oppure viene registrato un forte urto, viene attivata quindi l'avvertenza urto. La rotazione viene fermata, il laser lampeggia, l'indicatore di livellamento 3 si spegne e l'indicatore avvertenza urto 1 lampeggia in rosso. Il modo operativo attuale viene memorizzato.

In caso di avvertenza urto attivata premere il tasto avvertenza urto 2. La funzione avvertenza urto viene avviata di nuovo e lo strumento di misura inizia con il livellamento. Non appena lo strumento di misura è a livello (l'indicatore di livellamento 3 è illuminato costantemente in verde), si avvia nel modo operativo memorizzato. Controllare ora l'altezza del raggio laser ad un punto di riferimento e, se necessario, correggere l'altezza.

Se in caso di avvertenza urto attivata, non viene avviata di nuovo la funzione premendo il tasto 2, il laser si spegne automaticamente dopo 2 min e lo strumento di misura dopo 2 h.

Per spegnere la funzione avvertenza urto pre- mere una volta il tasto avvertenza urto 2 oppure in caso di avvertenza urto attivata (indicatore av- vertenza urto 1 lampeggia in rosso) due volte. In caso di avvertenza urto disinserita l'indicatore avvertenza urto 1 si spegne.

Precisione di livellamento livella laser Fattori che influenzano la precisione

L'influenza più significativa è quella esercitata dalla temperatura ambientale. In modo particolare le differenze di temperatura che dal basso vanno verso l'alto possono disturbare le funzioni del laser.

Le divergenze cominciano a diventare significanti a partire da tratti di misura di ca. 20 m ed in caso di 100 m possono arrivare ad avere anche il doppio oppure il quadruplo della deviazione che si ha a 20 m.

Dato che la stratificazione della temperatura nelle vicinanze del pavimento è al massimo, si raccomanda di montare sempre lo strumento di misura su un treppiede a partire dai 20 m di misurazione. Inoltre cercare possibilmente di mettere lo strumento di misura al centro del luogo di lavoro.

Controllo della precisione dello strumento di misura

Oltre ad effetti esterni vi possono essere anche influenze legate allo strumento (come p.es. cadute violente oppure urti) che possono comportare divergenze. Per questo motivo, prima di iniziare a lavorare, controllare ogni volta il livello di precisione dello strumento di misura.

Per il controllo si richiede un tratto libero di misura di 20 m che si trovi su base fissa tra due pareti A e B. Si deve eseguire – con lo strumento di misura in posizione orizzontale – una misurazione di rotazione sui due assi X e Y (rispettivamente positivo e negativo) (4 complete operazioni di misurazione).

- Installare lo strumento di misura in posizione orizzontale vicino alla parete A su un treppiede 48 (accessorio opzionale) oppure poggiarlo su una base che sia ben solida e piana. Accendere lo strumento di misura.

A B I 20 m

Italiano | 101

- Una volta conclusa l'operazione di livella- mento, dirigere il raggio laser con la funzione a raggio puntiforme sulla vicina parete A. Marcare il centro del punto del raggio laser sulla parete (Punto I).

A 180° I B II

• Ruotare lo strumento di misura di 180°, far eseguire l'operazione di livellamento e marcare il centro del punto del raggio laser alla contrapposta parete B (Punto II).
• Installare lo strumento di misura – senza girarlo – vicino alla parete B, accenderlo e lasciare che esegua l'operazione di livellamento.

A I B II

- Regolare lo strumento di misura in altezza (tramite il treppiede oppure, se il caso, applicandovi sotto degli spessori), in modo tale che il centro del punto del raggio laser arrivi a colpire esattamente il punto 11 precedente-mente marcato sulla parete B.

A III d I 180° B II

• Ruotare lo strumento di misura di 180°, senza modificarne l'altezza. Fare effettuare l'operazione di livellamento e marcare il centro del punto del raggio laser sulla parete A (Punto III). Prestare attenzione affinché il punto III si trovi possibilmente verticale sopra oppure sotto il punto I.
• La differenza d tra i due punti marcati I e III sulla parete A risulta essere l'effettiva deviazione dello strumento di misura per l'asse misurato.

Ripetere l'operazione di misurazione per gli altri tre assi. A tal fine, prima di iniziare ogni rispettiva operazione di misura, ruotare lo strumento di misura rispettivamente di 90°.

Sul tratto di misura di 2 x 20 m = 40 m la deviazione ammessa può essere al massimo: 40 m x ±0,1 mm/m = ±4 mm.

La differenza d tra i punti I e III può essere pertanto, per ogni singola operazione delle quattro operazioni di misurazione, al massimo di 4 mm.

Se lo strumento di misura dovesse superare la deviazione massima in caso di una delle quattro operazioni di misurazione, farlo controllare presso uno dei centri Servizio Clienti Bosch.

Indicazioni operative livella laser

Per la marcatura utilizzare sempre e soltanto il centro del punto laser. La grandezza del punto laser cambia con la distanza.

Occhiali visori per raggio laser (accessori)

Gli occhiali visori per raggio laser filtrano la luce ambientale. In questo modo la luce rossa del laser risulta più visibile.

Non utilizzare gli occhiali visori per raggio laser come occhiali di protezione. Gli occhiali visori per raggio laser servono a visualizzare meglio il raggio laser e non hanno la funzione di proteggere dalla radiazione laser.
Non utilizzare gli occhiali visori per raggio laser come occhiali da sole e neppure alla guida di autoveicoli. Gli occhiali visori per raggio laser non sono in grado di offrire una completa protezione dai raggi UV e riducono la percezione delle variazioni cromatiche.

Utilizzo del comando a distanza (accessori)

Premendo i tasti di comando è possibile che si sposti lo strumento di misura dalla posizione di livellamento implicando una breve interruzione della rotazione. Utilizzando il comando a distanza 46 è possibile evitare questo effetto.

Le lenti di ricezione 7 per il telecomando si trovano sui tre lati dello strumento di misura, sopra al campo di comando sul lato anteriore.

Utilizzo del treppiede (accessori)

Lo strumento di misura dispone di un attacco treppiede 5/8" per il funzionamento orizzontale su un treppiede. Posizionare lo strumento di misura con l'attacco treppiede 18 sulla filettatura da 5/8" del treppiede e serrarlo con la vite di arresto del treppiede stesso.

In caso di un treppiede 48 con scala di misurazione sull'asta metrica telescopica è possibile regolare direttamente l'altezza.

Lavorare con il supporto da parete (accessori) (vedi figura C)

Lo strumento di misura può essere fissato anche ad un supporto da parete 43. Il supporto da parete consente nel funzionamento in posizione orizzontale l'impiego dello strumento di misura all'altezza desiderata. Nel funzionamento in posizione verticale, il fissaggio è possibile su un treppiede 5/8" 48.

Lavorare con la piastra di riscontro soffitti/ controsoffitti (vedi figura C)

La piastra di riscontro soffitti 45 può essere impiegata p.es. per il semplice allineamento dell'altezza di controsoffitti. Fissare la piastra di riscontro soffitti con il supporto magnetico p.es. ad una trave.

Il rivestimento riflettente della piastra di riscontro soffitti migliora la visibilità del raggio laser in caso di condizioni sfavorevoli, tramite il rivestimento trasparente, il raggio laser è riconoscibile anche dalla parte posteriore.

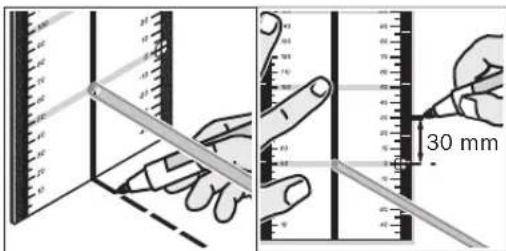

Lavorare con la piastra di misurazione (accessori)

Utilizzando la piastra di misurazione 44 è possibile trasmettere la marcatura del raggio laser sul pavimento oppure l'altezza del raggio laser sulla parete.

Con il campo zero e la scala è possibile misurare la sfalsatura rispetto all'altezza desiderata per poi ritracciarla su un altro punto. In questo modo viene a mancare la regolazione esatta dello strumento di misura sull'altezza che si vuole trasmettere. La piastra di misurazione 44 è dotata di un rivestimento riflettente in grado di migliorare la visibilità del raggio laser su lunghe distanze oppure in caso di forte radiazione solare. L'aumento della luminosità può essere riscontrata guardando parallelamente verso il raggio laser e verso la piastra di misurazione.

Utilizzo dell'asta metrica telescopica (accessori) (vedi figura J)

Per il controllo di superfici piane oppure per tracciare pendenze raccomandiamo di utilizzare l'asta metrica telescopica 38 in combinazione con il ricevitore laser.

0+50 0 0-50 X

Sulla parte superiore dell'asta metrica telescopica 38 si trova applicata una scala di misurazione relativa (±50 cm). L'altezza zero (90 fino a 210 cm) della stessa può essere preselezionata nella parte inferiore sull'asta metrica telescopica. In questo modo e possibile rilevare direttamente divergenze dall'altezza nominale.

Istruzioni operative ricevitore laser

Marcatura

Sulla marcatura del punto medio 30 a destra ed a sinistra sul ricevitore laser è possibile marcare l'altezza del raggio laser se lo stesso passa attraverso il centro del campo di ricezione 31. La marcatura del punto medio si trova a 45 mm dal bordo superiore del ricevitore laser.

Allineamento tramite la livella

Con l'ausilio della livella 25 è possibile allineare verticalmente (a piombo) il ricevitore laser. Un ricevitore laser applicato storto causa misurazioni errate.

Fissaggio tramite supporto (vedi figura A)

È possibile fissare il ricevitore laser, con l'ausilio del supporto 40, sia ad un'asta metrica telescopica per livella laser 38 (accessorio) che anche ad altri mezzi ausiliari con una larghezza fino a 65 mm.

Avvitare saldamente il supporto 40 con la vite di fissaggio 39 nella sede 33 sul retro del ricevitore laser.

Allentare la vite di fissaggio 36, spingere il supporto p.es. sull'asta metrica telescopica della livella laser 38 ed avvitare di nuovo forte la vite di fissaggio 36.

Con l'ausilio della livella 41 è possibile allineare orizzontalmente il supporto 40.

Il bordo superiore 37 del supporto si trova alla stessa altezza della tacca relativa al punto medio 30 e può essere utilizzato per marcare il raggio laser.

Fissaggio tramite magnete (vedi figura B)

Se non è assolutamente necessario un fissaggio stabile, è possibile applicare frontalmente su un pezzo in acciaio il ricevitore laser con l'ausilio della piastra magnetica 29.

Esempi di applicazione

Trasmissione/controllo delle altezze (vedi figura D)

Installare lo strumento di misura in posizione orizzontale su una base stabile oppure montarla su un treppiede 48 (accessorio opzionale).

Utilizzo del treppiede: Allineare il raggio laser sull'altezza desiderata. Trasmettere oppure controllare l'altezza al punto di destinazione.

Utilizzo senza treppiede: Rilevare la differenza di altezza tra il raggio laser ed altezza al punto di riferimento con l'ausilio della piastra di misurazione 44. Trasmettere oppure controllare la differenza di altezza misurata al punto di destinazione.

Allineamento parallelo del raggio a piombo/tracciatura di angolo retto (vedi figura E)

Volendo tracciare angoli retti oppure volendo allineare pareti intermedie, il raggio a piombo 9 deve essere allineato parallelamente, cioè alla stessa distanza rispetto ad una linea di riferimento (p.es. parete).

A tal fine installare lo strumento di misura in posizione verticale e posizionarlo in modo tale che il raggio a piombo scorra all'incirca paralle- lamente alla linea di riferimento.

Per un preciso posizionamento misurare diretta- mente allo strumento di misura la distanza tra il raggio a piombo e la linea di riferimento utilizz- ando la piastra di misurazione 44. Misurare nuovamente la distanza tra il raggio a piombo e la linea di riferimento alla più grande distanza possibile dallo strumento di misura. Allineare il raggio a piombo in modo tale che abbia la stessa distanza rispetto alla linea di riferimento come nel caso della misurazione effettuata diretta- mente allo strumento di misura.

L'angolo retto verso il raggio a piombo 9 viene visualizzato tramite il raggio laser variabile 6.

Indicazione di piano perpendicolare/verticale (vedi figura F)

Per l'indicazione di un piano perpendicolare oppure di un piano verticale mettere lo strumento di misura in posizione verticale. Qualora il piano verticale dovesse trovarsi perpendicolarmente rispetto ad una linea di riferimento (p.es. parete), allineare il raggio a piombo 9 a questa linea di riferimento.

La posizione verticale viene indicata tramite il raggio laser variabile 6.

Lavorare senza ricevitore laser (vedi figura G)

In caso di condizioni di luce favorevoli (ambiente buio) e su brevi distanze è possibile lavorare senza ricevitore laser. Per una migliore visibilità del raggio laser selezionare o il funzionamento con raggio lineare oppure il funzionamento puntiforme e ruotare la testa di rotazione 10 manualmente verso il punto di destinazione.

Lavorare con ricevitore laser (vedi figura H)

In caso di condizioni di luce sfavorevoli (ambiente luminoso, irradiazione solare diretta) e su grandi distanze utilizzare il ricevitore laser per una migliore individuazione del raggio laser. Lavorando con il ricevitore laser selezionare il funzionamento rotatorio con la velocità di rotazione massima.

Misurazioni su grandi distanze (vedi figura I)

Misurando su grandi distanze è necessario utilizzare il ricevitore laser per l'idividuazione del raggio laser. Per ridurre influenze di disturbo, lo strumento di misura dovrebbe essere posizionato sempre al centro del settore operativo e su un treppiede.

Lavorare all'aperto (vedi figura J)

All'aperto dovrebbe essere sempre utilizzato il ricevitore laser.

In caso di lavori su fondo non sicuro montare lo strumento di misura su un treppiede 48. Attivare la funzione di avvertenza urto per evitare misurazioni errate in caso di movimenti della base oppure scosse dello strumento di misura.

Italiano | 105

Panoramica delle spie di visualizzazione

	Raggio laser	Rotazione del raggio laser*	verde rosso verde rosso
Accendere lo strumento di misura (1 s autotest) ●	●		●
Livellamento o fase di rilivellamento 2x/s ○ 2x/s
Livellamento dello strumento di misura/pronto per l’esercizio ●	●	●
Campo di autolivellamento superato 2x/s ○			●
Avvertenza urto attivata ●
Avvertenza urto scattata 2x/s ○ 2x/s
Tensione di batteria per ≤ 2 h d i funzionamento 2x/s
Batteria scarica ○	○	●
		* in caso di funzionamento raggio lineare e rotazione automatica
		2x/s	Frequenza d’intermittenza (due volte in un secondo)
		●	Esercizio continuo
		○	Funzione interrotta

Manutenzione ed assistenza

Manutenzione e pulizia

Avere cura di tenere la livella laser, il dispositivo di carica ed il ricevitore laser sempre puliti.

Non immergere mai la livella laser, il dispositivo di carica ed il ricevitore laser in acqua oppure in altri liquidi.

Pulire ogni tipo di sporcizia utilizzando un panno umido e morbido. Non utilizzare mai prodotti detergenti e neppure solventi.

Pulire regolarmente la livella laser, specialmente le superfici dell'uscita del raggio laser prestando particolare attenzione alla presenza di pelucchi.

Se nonostante gli accurati procedimenti di produzione e di controllo la livella laser, il dispositivo di carica ed il ricevitore laser dovessero guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch.

Per ogni tipo di richiesta o di ordinazione di pezzi di ricambio, è indispensabile comunicare sempre il codice prodotto a dieci cifre riportato sulla targhetta di fabbricazione della livella laser, del dispositivo di carica e del ricevitore laser.

106 | Italiano

Servizio di assistenza ed assistenza clienti

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:

www.bosch-pt.com

Il team assistenza clienti Bosch è a Vostra disposizione per rispondere alle domande relative all'acquisto, impiego e regolazione di apparecchi ed accessori.

Italia

Officina Elettroutensili

Robert Bosch S.p.A. c/o GEODIS

Viale Lombardia 18

20010 Arluno

Tel.: [phone]

Fax: [phone]

Fax: [phone]

E-Mail: [e-mail]

Svizzera

Tel.: [phone]

Fax: [phone]

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente la livella laser, il dispositivo di carica ed il ricevitore laser, accessori ed imballaggi scartati.

Solo per i Paesi della CE:

Non gettare la livella laser, il dispositivo di carica ed il ricevitore laser tra i rifiuti domestici!

Conformemente alla direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed ele

troniche ed all'attuazione del recepimento nel diritto nazionale, gli utensili elettrici ed elettronici diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.

Batterie ricaricabili/Batterie:

Ni-MH: Nichel metal idrato

Qualunque sia il tipo di batteria esaurita, essa non deve essere gettata tra i rifiuti domestici, nel fuoco o nell'acqua. Ogni tipo di batteria esaurita deve essere, riciclata oppure smaltita rispettando rigorosamente la protezione dell'ambiente.

Solo per i Paesi della CE:

Ogni tipo di batteria difettosa oppure esaurita deve essere riciclata secondo la direttiva 91/157/CEE.

Le batterie ricaricabili/le batterie non funzionanti potranno essere consegnate direttamente presso:

Italia

Ecoelit

Viale Misurata 32

20146 Milano

Tel.: +39 02 / 4 23 68 63

Fax: +39 02 / 48 95 18 93

Svizzera

Batrec AG

3752 Wimmis BE

Con ogni riserva di modifiche tecniche.

Nederlands | 107
