Tipo de produto	Nível laser rotativo
Marca e modelo	Bosch GRL 150 HV Set 2 Professional
Dimensões (L x l x h)	183 x 170 x 186 mm
Peso (segundo EPTA 01/2003)	1,8 kg
Alimentação (laser)	2 x 1,2 V NiMH (bateria) ou 2 x 1,5 V LR20 (pilhas alcalinas)
Autonomia	Aproximadamente 40 h (NiMH) / 60 h (alcalinas)
Alcance (sem receptor)	Aproximadamente 30 m
Alcance (com receptor LR 1)	Até 150 m (raio)
Precisão de nivelamento	< ±0,1 mm/m
Faixa de nivelamento automático	±8 % (±5°)
Tempo de nivelamento típico	15 s
Velocidades de rotação	150 / 300 / 600 rpm
Modos de funcionamento	Rotação, traçado de linhas (10°/25°/35°), marcação de pontos
Função de aviso de choque	Sim, paragem do laser e sinal vermelho intermitente
Classe laser	2 (635 nm, <1 mW)
Tipo de proteção	IP54 (à prova de poeira e respingos de água)
Conexão de tripé	5/8" (horizontal)
Temperatura de serviço	-10 °C a +50 °C
Receptor laser (incluído)	LR 1, alcance 150 m, precisão ±1 mm (fino) / ±3 mm (médio)
Carregador (incluído)	100-240 V, 50/60 Hz, tempo de carga 14 h
Manutenção	Limpar com um pano macio e úmido; não utilizar solventes
Peças sobressalentes e reparabilidade	Reparação apenas por um serviço pós-venda autorizado Bosch; peças de reposição disponíveis através da Bosch
Informações gerais	Utilização conforme: determinação e controle de traçados horizontais, verticais, alinhamentos e prumos

Perguntas frequentes - GRL 150 HV Set 2 BOSCH

Como ligar o laser rotativo?

Pressione o interruptor Liga/Desliga (4). O aparelho realiza um nivelamento automático; uma vez concluído, o indicador de nivelamento (3) permanece aceso verde e o laser emite continuamente. Nunca olhe para o feixe.

Que tipos de pilhas usar?

Utilize apenas pilhas alcalinas de manganês (2 x 1,5 V LR20) ou a bateria NiMH fornecida (2 x 1,2 V). Respeite a polaridade indicada no compartimento.

Como usar o receptor laser LR 1?

Coloque o receptor a pelo menos 50 cm do laser, ligue-o (26), ajuste a precisão (27) e mova-o verticalmente até que o display central (e) acenda e o sinal sonoro contínuo soe.

O que fazer se o laser não ligar?

Verifique o sentido das pilhas, substitua-as se estiverem descarregadas (o indicador de estado de carga (12) pisca vermelho). Se o problema persistir, contacte o serviço pós-venda Bosch.

Como verificar a precisão do nível laser?

Efetue um controle em 20 m entre duas paredes: marque um ponto, gire o aparelho 180°, meça o desvio. A diferença não deve exceder ±4 mm em 40 m. Repita nas quatro direções.

Como usar a função de aviso de choque?

Pressione o botão de aviso de choque (2); o indicador verde (1) acende. Após 30 s, a função está ativa. Em caso de choque, o laser pisca vermelho e para. Pressione novamente (2) para reiniciar.

Posso usar o laser ao ar livre?

Sim, o aparelho é IP54 e suporta o exterior. Use o receptor laser em forte luminosidade. Monte-o num tripé e ative o aviso de choque para evitar erros.

Como limpar o laser e o receptor?

Limpe as superfícies com um pano macio e úmido. Não utilize detergentes nem solventes. Para o laser, limpe regularmente a área ao redor da saída do feixe.

Quais acessórios estão disponíveis?

Acessórios opcionais: tripé (48), suporte de parede (43), plataforma de medição (44), plataforma de teto (45), controle remoto (46), óculos de visão laser (42), régua graduada (38).

Como interpretar as exibições do receptor laser?

As setas (g, c) indicam se o receptor está muito baixo ou muito alto. O display central (e) significa que o feixe está no meio. O sinal sonoro (contínuo = centrado, lento = baixo, rápido = alto).

MANUAL DE UTILIZADOR GRL 150 HV Set 2 BOSCH

Português.... Página 74

Italiano....Pagina 90

Nederlands....Pagina 107

Dansk Side 123

Svenska .... Sida 138

Norsk Side 153

Suomi Sivu 168

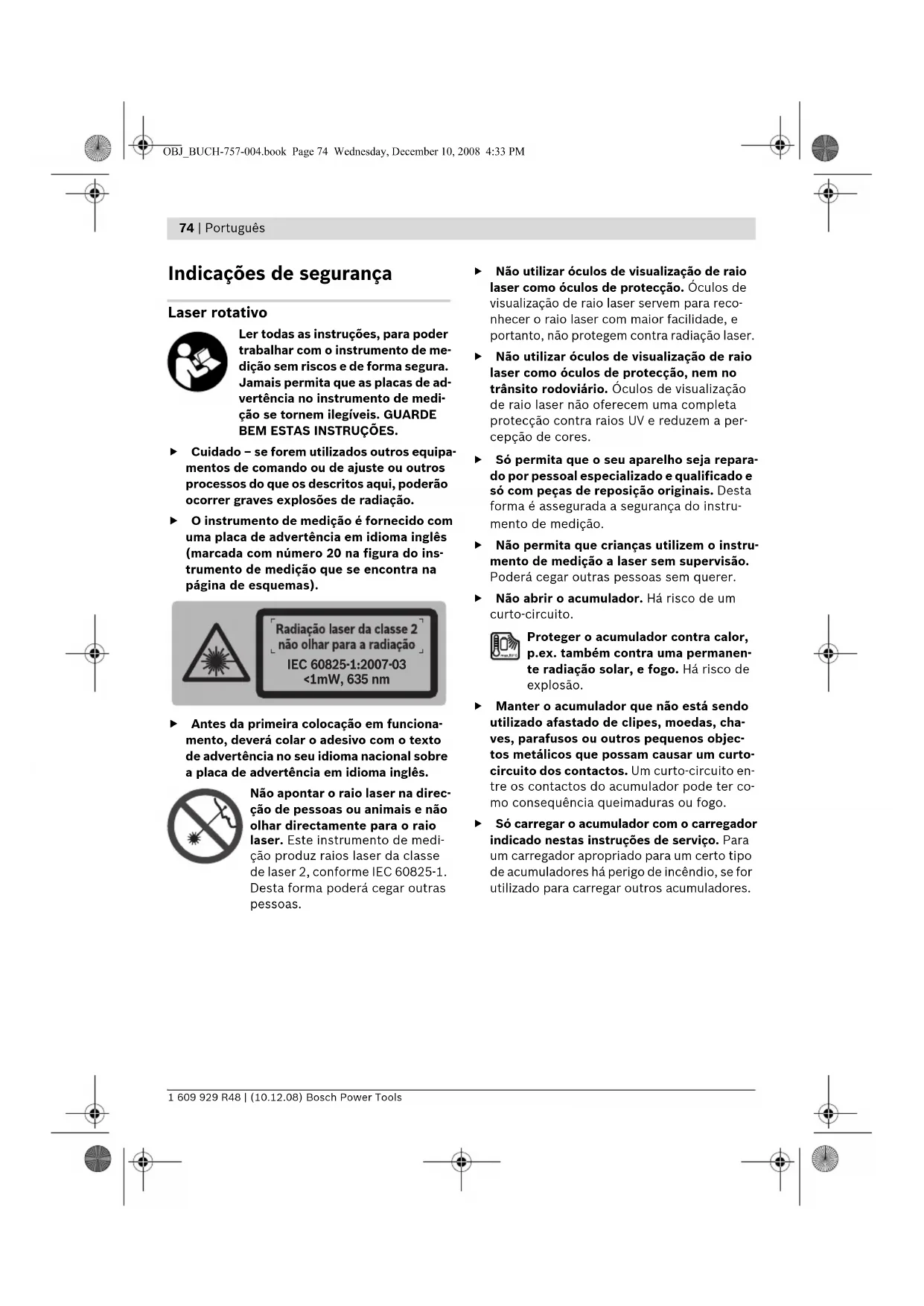

Indicações de segurança

Laser rotativo

Ler todas as instruções, para poder trabalhar com o instrumento de medição sem riscos e de forma segura. Jamais permita que as placas de advertência no instrumento de medição se tornem ilegíveis. GUARDE BEM ESTAS INSTRUÇÕES.

Cuidado – se forem utilizados outros equipamentos de comando ou de ajuste ou outros processos do que os descritos aqui, poderão ocorrer graves explosões de radiação.
O instrumento de medição é fornecido com uma placa de advertência em idioma inglês (marcada com número 20 na figura do instrumento de medição que se encontra na página de esquemas).

Radiação laser da classe 2 não olhar para a radiação IEC 60825-1:2007-03 <1mW, 635 nm

Antes da primeira colocação em funcionamento, deverá colar o adesivo com o texto de advertência no seu idioma nacional sobre a placa de advertência em idioma inglês.

Não apontar o raio laser na direcção de pessoas ou animais e não olhar directamente para o raio laser. Este instrumento de medição produz raios laser da classe de laser 2, conforme IEC 60825-1. Desta forma poderá cegar outras pessoas.

• Não utilizar óculos de visualização de raio laser como óculos de protecção. Óculos de visualização de raio laser servem para reconhecer o raio laser com maior facilidade, e portanto, não protegem contra radiação laser.
• Não utilizar óculos de visualização de raio laser como óculos de protecção, nem no trânsito rodoviário. Óculos de visualização de raio laser não oferecem uma completa protecção contra raios UV e reduzem a percepção de cores.
  Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurada a segurança do instrumento de medição.
• Não permita que crianças utilizem o instrumento de medição a laser sem supervisão. Poderá cegar outras pessoas sem querer.
• Não abrir o acumulador. Há risco de um curto-circuito.
  Proteger o acumulador contra calor, p.ex. também contra uma permanente radiação solar, e fogo. Há risco de explosão.
  ▶ Manter o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou outros pequenos objectos metálicos que possam causar um curto-circuito dos contactos. Um curto-circuito entre os contactos do acumulador pode ter como consequência queimaduras ou fogo.
  Só carregar o acumulador com o carregador indicado nestas instruções de serviço. Para um carregador apropriado para um certo tipo de acumuladores há perigo de incêndio, se for utilizado para carregar outros acumuladores.

Carregador sem fio

Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões.

Manter o carregador afastado de chuva ou humidade. A infiltração de água num carregador aumenta o risco de choque eléctrico.

Não carregar acumuladores de outras marcas com o carregador. O carregador só é apropriado para carregar o pacote de acumuladores Bosch, que se encontra no laser rotativo. Há risco de incêndio e de explosão se forem carregados acumuladores de outras marcas.
▶ Manter o carregador limpo. Há risco de choque eléctrico devido a sujidade.
Antes de cada utilização é necessário verificar o carregador, o cabo e a ficha. Não utilizar o carregador se forem verificados danos. Não abrir pessoalmente o carregador e só permita que seja reparado por pessoal qualificado e que só sejam utilizadas peças sobressalentes originais. Carregadores, cabos e fichas danificados aumentam o risco de um choque eléctrico.
- Não operar o carregador sobre uma base facilmente inflamável (p.ex. papel, tecidos etc.) ou em ambiente combustível. Há perigo de incêndio devido ao aquecimento do carregador durante o carregamento.
No caso de aplicação incorrecta pode vazar líquido do acumulador. Evitar o contacto. No caso de um contacto acidental, deverá enxaguar com água. Se o líquido entrar em contacto com os olhos, também deverá consultar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras.

Receptor de laser

Um trabalho optimizado com o instrumento de medição só é possível, se a instrução de serviço e a as indicações de trabalho forem lidas por completo e se as instruções alí contidas forem seguidas à risca. GUARDE BEM ESTAS INSTRUÇÕES.

O instrumento de medição deve ser mantido afastado de estimuladores cardíacos. Com a placa magnética 29 é produzido um campo magnético que pode prejudicar o funcionamento de estimuladores cardíacos.

▶ Manter o instrumento de medição longe de suporte de dados magnéticos e de aparelhos com sensibilidade magnética. O efeito da placa magnética 29 pode provocar perdas de dados irreversíveis.

Descrição de funções

Por favor abrir a página basculante com as figuras do laser rotativo, do carregador e do receptor de laser, e deixar a página aberta durante a leitura das instruções de serviço.

Utilização conforme as disposições

Laser rotativo

O instrumento de medição é destinado para averiguar e controlar o perfeito decurso horizontal de alturas, linhas verticais, alinhamentos e pontos de prumo.

Carregador sem fio

Só utilizar o carregador se puder avaliar exactamente todas as funções e se for capaz de executá-las sem limitações ou se tiver sido respectivamente instruído.

Receptor de laser

O instrumento de medição destina-se a encontrar rapidamente raios laser em rotação.

76 | Português

Componentes ilustrados

A numeração dos componentes ilustrados refere-se às ilustrações do laser rotativo, do carregador e do receptor de laser nas páginas de gráficos.

Laser rotativo/carregador

1 Indicação de aviso contra choque
2 Tecla de aviso contra choque
3 Indicação do sistema de nivelamento automático
4 Tecla para ligar e desligar o laser rotativo
5 Botão para o funcionamento em rotação e selecção da velocidade de rotação
6 Rario laser variável
7 Lente de recepção para telecomando
8 Abertura para saída do raio laser
9 Raio de prumo

10 Cabeça rotativa

11 Botão para o funcionamento por linha e selecção do comprimento da linha

12 Indicação do estado de carga

14 Compartimento da pilha

15 Travamento do compartimento das pilhas

16 Travamento do pacote de acumuladores*

17 Tomada para ficha do carregador*

18 Alojamento do tripé 5/8"

20 Placa de advertência laser

21 Carregador*

22 Ficha de rede do carregador*

23 Ficha do carregador*

Receptor de laser\*

24 Travamento da tampa do compartimento da pilha

25 Nível de bolha do receptor de laser

26 Tecla de ligar e desligar do receptor de laser

27 Tecla para o ajuste da exactidão de medição
28 Tecla do sinal acústico
29 Placa magnética
30 Marca central
31 Campo de recepção do raio laser
32 Display
33 Admissão para a fixação
34 Tampa do compartimento da pilha
35 Número de série do receptor de laser
36 Parafuso de fixação do suporte
37 Canto superior do dispositivo de fixação
39 Parafuso para a fixação do suporte
40 Dispositivo de fixação
41 Nível de bolha do suporte

Elementos de indicação do receptor de laser

a Indicador de ajuste "médio"
b Indicação da pilha
c Indicador de direcção "para cima"
d Indicador de sinal acústico
e Indicador do centro
f Indicador de ajuste "fino"
g Indicador de direcção "para baixo"

Acessórios/peças sobressalentes

38 Régua de medição do nível laser*
42 Óculos para visualização de raio laser*
43 Suporte de parede* (disponível a partir de meados de 2009)
44 Placa de medição com pé*
45 Placa de medição para parede*
46 Telecomando ^* (disponível a partir de meados de 2009)

47 Mala

48 Tripé*

* Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.

Português | 77

Dados técnicos

Laser rotativo GRL 150 HV
	Professional
N° do produto	3 601 K15 300
Faixa de trabalho (raio) ^1)
- sem receptor de laser aprox.	30 m
- com receptor de laser aprox.	150 m
Exactidão de nivelamento ^1) ^2)	<± 0,1 mm/m
Faixa de autonivelamento, tipicamente	±8% (±5°)
Tempo de nivelamento, tipicamente	15 s
Velocidade de rotação	150/300/600 min ^-1
Temperatura de funcionamento -10 ... +50 °C
Temperatura de armazenamento	-20 ... +70 °C
Máx. humidade relativa do ar	90 %
Classe de laser	2
Tipo de laser	635 nm, <1 mW
∅ Raio laser na abertura de saída, aprox. ^1)	5 mm
Alojamento do tripé (horizontal)	5/8"
Accumuladores (NiMH)	2 x 1, 2 VKR20 (D) (9 A h)
Pilhas (mangano alcalino)	2 x 1,5 V LR20 (D)
Duração de funcionamento de aprox.
- Accumuladores (NiMH)	40 h
- Pilhas (mangano alcalino)	60 h
Peso conforme EPTA-Procedure 01/2003	1,8 kg
Dimensões	1 8 3 x 1 7 0 x 1 8 6 mm
Pode ser utilizado ao ar livre	●
Tipo de protecção	IP 54 (protegido contra pó e salpicos de água)
1) a 20 °C
2) ao longo dos eixos
Observe o número do produto sobre a placa de características do seu laser rotativo, pois as designações comerciais dos diversos lasers rotativos podem variar.
O número de série 19 sobre a placa de características serve para a identificação inequívoca do seu laser rotativo.

78 | Português

Receptor de laser LR 1
	Professional
N° do produto	3 601 K15 400
Zona de trabalho ^1)
- com laser rotativo GRL 150 HV	150 m
Ângulo de recepção	120°
Velocidade de rotação receptível	>200 min ^1
Exactidão de medição ^2)
- Ajuste “fino”	± 1 mm
- Ajuste “médio”	± 3 mm
Temperatura de funcionamento	- 10 °C ... +50 °C
Temperatura de armazenamento	- 20 °C ... +70 °C
Pilha	1 x 9 V 6 L R 6 1
Duração de funcionamento de aprox.	50 h
Peso conforme EPTA-Procedure 01/2003	0,36 kg
Dimensões	148 x 73 x 30 mm
Pode ser utilizado ao ar livre	●
Tipo de protecção	IP 54 (protegido contra pó e salpicos de água)

1) A área de trabalho pode ser reduzida devido a condições ambientais (p.ex. insolação directa) desfavoráveis.
2) dependendo da distância entre o receptor de laser e o laser rotativo
Observe o número do produto sobre a placa de características do seu laser rotativo, pois as designações comerciais dos diversos receptores de laser podem variar.
O número de série 35 sobre a placa de características serve para a identificação inequívoca do seu receptor de laser.

Carregador

N° do produto 1 609 203 X11
Tensão nominal	V~ 100-240
Frequência	Hz 50/60
Tensão e carga do acumulador	V= 7,5
Corrente de carga	A	1,0
Faixa de temperatura de carga admissível	°C 0-45
Tempo de carga	h	14
Número de elementos de acumulador		2
Tensão nominal (Acumuladores)	V=	2 x 1,2
Peso conforme EPTA-Procedure 01/2003	kg 0,2
Classe de protecção		☐/II

Informação sobre ruídos

Laser rotativo

Valores de medição averiguados conforme EN 60745.

O nível de pressão acústica do instrumento de medição, avaliado como A, é tipicamente inferior a 70 dB(A).

Receptor de laser

O nível de pressão acústica, avaliado como A, do sinal acústico é de 95 dB(A) para uma distância de um metro.

Não segurar o instrumento de medição rente às orelhas!

Declaração de conformidade

Laser rotativo/carregador: Declaramos sob nossa exclusiva responsabilidade que o produto descrito em “Dados técnicos” cumpre as seguintes normas ou documentos normativos: EN 61010-1, EN 60825-1 (instrumentos de medição) ou EN 60950-1 (carregadores para acumuladores) conforme as determinações das directivas 2006/95/CE, 2004/108/CE, 98/37/CE (até 28.12.2009), 2006/42/CE (a partir de 29.12.2009).

Processo técnico em: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

CE 08

Alimentação de energia do laser rotativo

Funcionamento com pilhas/acumuladores

Utilizar exclusivamente pilhas ou acumuladores de mangano alcalino.

Para abrir o compartimento das pilhas 14 deverá girar o travamento 15 para a posição e pu-xar o compartimento da pilha para fora.

Colocar as pilhas no compartimento, com os pó-los na posição correcta, conforme indicado na figura do compartimento da pilha.

Sempre substituir todas as pilhas ao mesmo tempo. Só utilizar pilhas de uma marca e com a mesma capacidade.

Fechar o compartimento das pilhas 14 e girar o travamento 15 para a posição

Se as pilhas forem introduzidas de forma incorrecta, não será mais possível ligar o instrumento de medição. Colocar as pilhas com a polarização correcta.

▶ Retirar as pilhas do instrumento de medição, se não for utilizado por tempo prolongado. As pilhas podem corroer-se ou descarregar-se no caso de um armazenamento prolongado.

Funcionamento com pacote de acumuladores

Carregar o pacote de acumuladores 13 antes da primeira colocação em funcionamento. O pacote de acumuladores só pode ser carregado com o carregador 21 previsto para tal.

▶ Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a chapa de identificação do carregador. Carregadores marcados para 230 V também podem ser operados com 220 V.

Enfiar a ficha de rede 22, apropriada para a sua rede eléctrica, no carregador 21 e permitir que engate.

Introduzir a ficha de carga 23 do carregador na tomada 17 do acumulador. Conectar o carregador à rede eléctrica. São necessárias aprox.

14 h para carregar um pacote de acumuladores vazio. Tanto o carregador como o pacote de acumuladores são à prova de sobrecarga.

Um pacote de acumuladores novo ou não utilizado durante muito tempo, só desenvolve a sua completa potência após aprox. 5 ciclos de carga e descarga.

Não carregar o pacote de acumuladores 13 após cada utilização, caso contrário, a capacidade poderá ser reduzida. Só carregar o pacote de acumuladores se a indicação do estado de carga 12 estiver a piscar ou se estiver permanente-mente ligada.

Um período de funcionamento reduzido após o carregamento, indica que o pacote de acumuladores está esgotado e que deve ser substituído. Se o pacote de acumuladores estiver esgotado, também será possível operar o instrumento de medição com auxílio do carregador 21, se este estiver conectado à corrente de rede eléctrica. Desligar o instrumento de medição, carregar o pacote de acumuladores durante aprox. 10 min e religar o instrumento de medição com o carregador ligado.

Para trocar o pacote de acumuladores 13 deverá girar o travamento 16 para a posição apuxar o pacote de acumuladores 13 para fora.

Colocar um novo pacote de acumuladores e girar o travamento 16 para a posição

▶ Retirar o pacote de acumuladores do instrumento de medição, se este não for utilizado durante muito tempo. Acumuladores podem ser corroídos ou descarregados durante um armazenamento prolongado.

Indicação do estado de carga

Assim que a indicação do estado de carga 12 piscar em vermelho pela primera vez, o instrumento de medição ainda poderá ser usado durante 2 h.

Quando a indicação do estado de carga 12 piscar permanentemente em vermelho, não será mais possível executar medições. O instrumento de medição desligar-se-á automaticamente após 1 min.

Alimentação eléctrica do receptor de laser

Utilizar exclusivamente pilhas de mangano alcalino.

Premir o travamento 24 do compartimento das pilhas para fora e abrir a tampa do compartimento das pilhas 34.

Colocar a pilhas no compartimento, com os pólos na posição correcta, conforme indicado na figura do compartimento da pilha.

Assim que a indicação da bateria b aparecer pela primeira vez no display 32, o receptor de laser ainda poderá ser operado durante aprox. 3 h.

▶ Retirar a pilha do receptor de laser, se não for utilizado por muito tempo. A pilha pode corroer-se ou descarregar-se no caso de um armazenamento prolongado.

Funcionamento

Colocação em funcionamento do laser rotativo

Evitar que o instrumento de medição sofra fortes golpes ou quedas. Após fortes influências exteriores sobre o instrumento de medição, deveria sempre realizar um controlo de precisão antes de continuar a trabalhar (ver "Exactidão de nivelamento do laser rotativo" página 84).

- Não sujeitar o instrumento de medição a temperaturas extremas nem a oscilações de temperatura. Não deixá-lo p.ex. dentro de um automóvel durante muito tempo. No caso de grandes variações de temperatura deverá deixar o instrumento de medição alcançar a temperatura de funcionamento antes de colocá-lo em funcionamento. No caso de temperaturas ou de oscilações de temperatura extremas é possível que a precisão do instrumento de medição seja prejudicada.

Posicionar o instrumento de medição

Posição horizontal

Posição vertical

Colocar o instrumento de medição sobre uma superfície firme, na posição horizontal ou vertical, montá-lo sobre um tripé 48 ou no suporte para parede 43.

Devido à alta precisão de nivelamento, o instrumento de medição é extremamente sensível a estremecimentos e mudanças de posição. Assegure-se portanto sempre da posição estável do instrumento de medição, para evitar interrupções de funcionamento devido a renivelamentos.

Ligar e desligar

Não apontar o feixe de laser na direcção de pessoas ou animais (em especial, não na altura dos olhos), e não olhe no feixe de laser (nem mesmo a partir de maiores distâncias). O instrumento de medição emite, imediatamente após ser ligado, o raio de prumo vertical 9 e o raio laser variável 6.

Para ligar o instrumento de medição, deverá premir o botão de ligar-desligar 4. As indicações 1, 3 e 12 iluminam-se por instantes. O instrumento de medição começa imediatamente com o nivelamento automático. Durante o nivelamento automático a indicação de nivelamento 3 pisca em verde e o laser pisca no funcionamento de ponto.

O instrumento de medição está nivelado, assim que a indicação de nivelamento 3 estiver permanentemente acesa em verde e o laser estar permanentemente ligado. Após o fim do nivelamento, o instrumento de medição inicia automaticamente o funcionamento rotativo.

Com as teclas de tipos de funcionamento 5 e 11 é possível determinar o tipo de funcionamento durante um nivelamento (veja "Tipos de funcionamento do laser rotativo", página 81). Neste caso o instrumento de medição começa funcionar no tipo de funcionamento após o fim do nivelamento.

Para desligar o instrumento de medição deverá premir novamente a tecla de ligar e desligar 4. O instrumento de medição é desligado automaticamente para proteger as pilhas, caso se encontrar durante mais do que 2 h além da faixa de nivelamento ou se o aviso contra choque tiver sido accionado por mais do que 2 h (veja "Nivelamento automático do laser rotativo", página 83). Reposicionar o instrumento de medição e ligá-lo novamente.

Tipos de funcionamento do laser rotativo

Vista geral

Todos os três tipos de funcionamento são possíveis na posição horizontal e vertical do instrumento de medição.

Funcionamento de rotação

O funcionamento de rotação é especialmente recomendável se for utilizado o receptor de laser. É possível seleccionar entre diversas velocidades de rotação.

Funcionamento de linha

Neste tipo de funcionamento, o raio laser variável movimenta-se num ângulo de abertura limitado. Com isto é elevada a visibilidade do raio laser em relação ao funcionamento de rotação. É possível seleccionar entre diversos ângulos de abertura.

Funcionamento de ponto

Neste tipo de funcionamento é alcançada a melhor visibilidade do raio laser variável. Este tipo de funcionamento serve por exemplo para transferir alturas ou para controlar alinhamentos.

82 | Português

Funcionamento rotativo (150/300/600 min ^-1 )

Sempre que for ligado, o instrumento de medição se encontra no funcionamento rotativo com velocidade de rotação média.

Para comutar entre o funcionamento linear e o funcionamento rotativo é necessário premir a tecla para o funcionamento rotativo 5. O funcionamento rotativo começa com velocidade de rotação média.

Para a alteração da velocidade de rotação é necessário premir novamente a tecla para o funcionamento rotativo 5, até alcançar a velocidade desejada.

Ao trabalhar com o receptor de laser deveria seleccionar a máxima velocidade de rotação. Ao trabalhar sem o receptor de laser deverá reduzir a velocidade de rotação e usar óculos para a visualização do raio laser 42, para poder ver o raio laser com maior facilidade.

Funcionamento linear, funcionamento de ponto (10°/25°/35°, 0°)

Premir a tecla para o funcionamento linear 11 para comutar entre o funcionamento linear e o de funcionamento de ponto. O instrumento de medição comuta para o funcionamento linear com o mínimo ângulo de abertura.

Para alterar o ângulo de abertura deverá premir a tecla para o funcionamento linear 11. O ângulo de abertura é aumentado em dois níveis, ao mesmo tempo a velocidade de rotação é aumentada a cada nível. Ao premir a tecla para o funcionamento linear 11 pela terceira vez, o instrumento de medição comuta para o funcionamento de ponto após uma pós-oscilação. Premir novamente a tecla 11 para retornar ao funcionamento linear com o mínimo ângulo de abertura.

Nota: Devido à inércia é possível que o laser oscile um pouco além dos pontos finais da linha do laser.

Para posicionar a linha do laser ou o ponto do laser dentro do nível de rotação, deverá girar a cabeça rotativa 10 manualmente para a posição desejada ou usar o telecomando 46.

Girar o nível de rotação na posição vertical

Com o instrumento de medição na posição vertical é possível girar o ponto do laser, a linha do laser e o nível de rotação em volta do eixo vertical, com ajuda do telecomando 46. Leia as instruções de serviço do telecomando.

Colocação em funcionamento do receptor de laser

▶ Proteger o receptor de laser contra humidade.
- Não sujeitar o receptor de laser a temperaturas extremas nem a oscilações de temperatura. Não deixá-lo p.ex. dentro de um automóvel durante muito tempo. No caso de grandes variações de temperatura deverá deixar o receptor de laser alcançar a temperatura de funcionamento antes de colocá-lo em funcionamento. No caso de temperaturas ou de oscilações de temperatura extremas é possível que a precisão do receptor de laser seja prejudicada.

Posicionar o receptor de laser a uma distância de no mínimo 50 cm do laser rotativo. Posicionar o receptor de laser de modo que o raio laser possa alcançar o campo de recepção 31. Ajustar no laser rotativo a máxima velocidade de rotação.

Ligar e desligar

Ao ligar o receptor de laser soa sinal acústico alto. Portanto deverá manter o receptor de laser afastado dos seus ouvidos e dos das outras pessoas. O som alto pode danificar os ouvidos.

Para ligar o receptor de laser, deverá premir o botão de ligar-desligar 26. Soam dois sinais acústicos e todas as indicações do display se iluminam por instantes.

Para desligar o receptor de laser deverá premir novamente a tecla de ligar e desligar 26.

Se durante aprox. 10 minuto não for premida nenhuma tecla do receptor de laser e se nenhum raio laser alcançar a área de recepção 31 10 durante um minuto, o receptor de laser desligar-seá automaticamente para poupar a pilha. O desligamento é indicado por um sinal acústico.

Seleccionar o ajuste da indicação central

Com a tecla 27 é possível determinar a exactidão com a qual a posição do raio laser é indicada como “central” sobre a área de recepção:

- Ajuste "fino" (indicação f no display),

- Ajuste "médio" (indicação a no display).

Se o ajuste da exactidão for alterado, soa um sinal acústico.

Após ligar o receptor de laser está sempre ajustada a exactidão “média”.

Indicações de direcção

Os indicadores em baixo g, no centro e e em cima c, (respectivamente no lado da frente e no lado de trás do receptor de laser), indicam a posição do raio laser rotativo no campo de recepção 31. A posição também pode ser indicada por um sinal acústico (veja "Sinal acústico para o raio laser", página 83).

Receptor de laser baixo demais: Se o raio laser percorrer a metade superior do campo de recepção 31, aparece então a indicação de sentido inferior g no display.

Se o sinal acústico estiver ligado, soa um sinal em cadência lenta.

Movimentar o receptor de laser, para cima, no sentido da seta. Ao se aproximar da marcação central 30 só aparece a ponta da indicação de direcção g.

Receptor de laser alto demais: Quando o raio laser percorre a metade inferior do campo de recepção 31, aparece o indicador de direcção superior c.

Se o sinal acústico estiver ligado, soará um sinal em cadência rápida.

Movimentar o receptor de laser, para baixo, no sentido da seta. Ao se aproximar da marcação central 30 só aparece a ponta da indicação de direcção c.

Receptor de laser no centro: Quando o raio laser percorre o campo de recepção 31 na altura da marcação central 30, ilumina-se a indicação central e. Se o sinal acústico estiver ligado, soa um som continuo.

Sinal acústico para o raio laser

A posição do raio laser no campo de recepção 31 pode ser indicada por um sinal acústico.

Quando o receptor de laser é ligado, o sinal acústico está sempre desligado.

Ao ligar o sinal acústico podem ser seleccionados dois volumes de som.

Para ligar ou mudar de sinal acústico deverá premir a tecla de sinal acústico 28, até ser indicado o volume de som desejado. Com o volume de som médio, pisca a indicação de sinal acústico d no display, com o volume de som alto ela permanece ligada e com o sinal acústico ela se apaga.

O instrumento de medição reconhece automaticamente a posição horizontal ou vertical, logo que for ligado. Para comutar entre a posição horizontal e vertical, o instrumento de medição deverá ser desligado, reposicionado e ligado novamente.

Após ser ligado, o instrumento controla a posição horizontal ou vertical compensa automaticamente desníveis que se encontrem dentro da faixa de autonivelamento de aprox. 8 % (±0,8 m/10 m).

Se após ser ligado ou após uma mudança de posição, o instrumento de medição apresentar uma inclinação superior a 8 %, será impossível nivelá-lo. Neste caso o rotor é parado, o laser pisca e a indicação de nivelamento 3 está permanentemente iluminada em vermelho. Reposicionar o instrumento de medição e aguardar o nivelamento. Sem o reposicionamento, o laser é desligado automaticamente após 2 min e o instrumento de medição automaticamente após 2 h.

Se o instrumento de medição foi nivelado, este controlará constantemente a própria posição horizontal ou vertical. No caso de uma mudança de posição é renivelado automaticamente. Para evitar erros de medição o rotor pára durante o processo de nivelamento, o laser pisca e a indicação de nivelamento 3 pisca em verde.

Função de aviso contra choque

O instrumento de medição possui uma função de aviso contra choque, que evita o nivelamento no caso de alterações de posição ou de abalos do instrumento de medição ou de vibrações do solo e portanto erros de altura.

Para ligar o aviso contra choque, deverá premir a tecla de aviso contra choque 2. A indicação de aviso contra choque 1 se ilumina em verde, e após 30 s é activado o aviso contra choque.

Se, ao mudar a posição do instrumento de medição, a faixa de exactidão de nivelamento for ultrapassada ou se for registrado um forte abalo, é accionado um aviso contra choque: A rotação é parada, o laser pisca, a indicação de nivelamento 3 se apaga e a indicação de aviso contra choque 1 pisca em vermelho. O valor actualmente medido é memorizado.

Assim que o aviso contra choque for accionado, deverá premir a tecla contra aviso contra choque 2. A função de aviso contra choque é reiniciada e o instrumento de medição começa com o nivelamento. Assim que o instrumento de medição estiver nivelado (a indicação de nívelamento 3 está permanentemente em verde), começa o tipo de funcionamento memorizado. Controlar agora a altura do raio laser no ponto de referência e, se necessário, corrigir a altura. Se, com o aviso contra choque accionado, a função não for reaccionada premindo novamente a tecla 2, o laser é desligado automaticamente após 2 min e o instrumento de medição após 2 h.

Para desligar a função de aviso contra choque é necessário premir uma vez a tecla de aviso contra choque 2 ou se o aviso contra choque tiver sido accionado (indicação de aviso contra choque 1 pisca em vermelho), premir duas vezes. Quando o aviso contra choque está desligado, apaga-se a indicação de aviso contra choque 1.

Exactidão de nivelamento do laser rotativo

Influências sobre a precisão

A temperatura ambiente é o factor que tem a maior influência. O raio laser pode especialmente ser desviado por diferenças de temperatura que percorrem do chão para cima.

As divergências são relevantes a partir de uma distância de medição de aprox. 20 m e podem alcançar o dobro ou o quadruplo da divergência existente a 20 m.

As camadas de temperatura próximas ao chão são maiores, o instrumento de medição deveria sempre ser montado sobre um tripé, a partir de uma distância de medição de 20 m. De preferência também deverá colocar o instrumento de medição no centro da superfície de trabalho.

Controlo de precisão do instrumento de medição

Além de influências externas, as influências específicas do aparelho (como p.ex. quedas ou golpes fortes) também podem levar a divergências. Portanto deverá controlar a precisão do instrumento de medição antes de iniciar cada trabalho. Para o controlo é necessária uma distância de 20 m sobre solo firme entre duas paredes A e B. É necessário, – com o instrumento de medição na posição horizontal, – executar uma medição por ambos os eixos X e Y (positivo e negativo para cada) (4 processos de medição completos).

- Montar o instrumento de medição na posição horizontal, próxima à parede A, sobre um tripé 48 (acessório) ou colocá-lo sobre uma superfície firme e plana. Ligar o instrumento de medição.

A I 20 m B

Português | 85

- Apontar, após o nivelamento, o raio laser no funcionamento de ponto para a próxima parede A. Marcar na parede o centro do ponto do raio laser (Ponto I).

A 180° I B II

• Girar o instrumento de medição por 180°, aguardar o fim do nivelamento e marcar o centro do ponto do raio laser na parede oposta B (Ponto II).
• Posicionar o instrumento de medição – sem girar – perto da parede B, ligá-lo e aguardar o nivelamento.

A I B II

- Alinhar o instrumento de medição na altura (com o tripé ou se necessário, colocando algo por baixo), de modo que o centro do ponto do raio laser atinja exactamente o ponto marcado anteriormente II na parede B.

A III d I 180° B II

• Girar o instrumento de medição 180°, sem modificar a altura. Aguardar o fim do nivelamento e marcar o centro do ponto do raio laser na parede A (Ponto III). Observe que o ponto III esteja o mais vertical possível acima ou abaixo do ponto 1.
• A d i f e r e n ç a d entre os dois pontos marcados I e III sobre a parede A, é a divergência real do instrumento de medição para o eixo medido.

Repetir o processo de medição para os outros três eixos. Girar o instrumento de medição por respectivamente 90° antes de cada processo de medição.

Numa distância de 2 x 20 = 40 m a máxima divergência admissível deverá ser de: 40 m x ±0,1 mm/m = ±4 mm.

A diferença d entre os pontos I e III só deve ser de no máximo 4 mm para cada um dos quatro processos de medição.

O instrumento de medição deve ser controlado num serviço de assistência técnica se ultrapassar a máxima divergência num dos quatro processos de medição.

Indicações de trabalho do laser rotativo

Para marcar só deve ser utilizado o centro do ponto do raio laser. O tamanho do ponto do raio laser modifica-se com a distância.

Óculos para visualização de raio laser (acessório)

Os óculos de visualização de raio laser filtram a luz ambiente. Com isto a luz vermelha do laser parece mais clara para os olhos.

• Não utilizar óculos de visualização de raio laser como óculos de protecção. Óculos de visualização de raio laser servem para reconhecer o raio laser com maior facilidade, e portanto, não protegem contra radiação laser.
• Não utilizar óculos de visualização de raio laser como óculos de protecção, nem no trânsito rodoviário. Óculos de visualização de raio laser não oferecem uma completa protecção contra raios UV e reduzem a percepção de cores.

Trabalhar com o telecomando (acessório)

Se as teclas de comando forem premidas, o instrumento de medição poderá ser desnivelado, de modo que a rotação pára por instantes. Com o telecomando este efeito pode ser evitado 46.

As lentes de recepção 7 para o telecomando encontram-se nos três lados do instrumento de medição, também sobre o campo de comando no lado da frente.

Trabalhar com o tripé (acessório)

O instrumento de medição possui um alojamento para tripé de 5/8" para o funcionamento horizontal sobre um tripé. Colocar o instrumento de medição com a admissão do tripé 18 sobre a rosca de 5/8" do tripé e atarraxar com o parafuso de fixação do tripé.

Com um tripé 48 com escala de medida é possível ajustar directamente o deslocamento de altura.

Trabalhar com o suporte de parede (acessório) (veja figura C)

O instrumento de medição também pode ser fixo no suporte de parede 43. No funcionamento horizontal, o suporte de parede possibilita a utilização do instrumento de medição em qualquer altura. No funcionamento vertical é possível fixar num tripé de 5/8" 48.

Trabalhar com a placa para medição do tecto (veja figura C)

A placa para a medição do tecto 45 pode p.ex. ser utilizada para um fácil alinhamento de altura de tectos rebaixados. Fixar a placa para medição do tecto com o suporte magnético, p.ex. a uma viga.

A metade reflectora da placa para medição do tecto melhora a visibilidade do raio laser em condições desfaoráveis; devido à parte transparente, o raio laser também é visível no lado de trás.

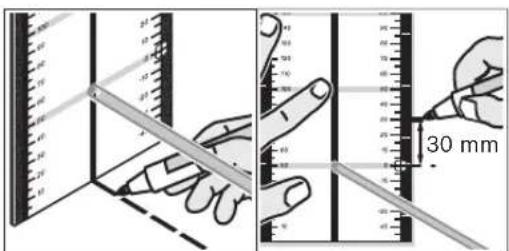

Trabalhar com a placa de medição (acessório)

Com a placa de medição 44 é possível transferir a marcação de laser para o chão ou a altura do laser para uma parede.

Com o campo nulo e com a escala é possível marcar o deslocamento em relação à altura de-sejada e transferir para um outro local. Desta forma não é mais necessário ajustar o instrumento de medição exactamente à altura a ser transferida.

A placa de medição 44 possui uma camada de reflexão, que melhora a visibilidade do raio laser em maiores distâncias ou a forte incidência de raios solares. A intensificação da claridade só pode ser reconhecida, se olhar para a placa de medição, paralelamente ao raio laser.

Trabalhar com a régua de medição (acessório) (veja figura J)

Para controlar desníveis ou para marcar inclinações, é recomendável utilizar a régua de medição 38 juntamente com o receptor de laser.

0+50 0 0-50 X

No lado superior da régua de medição 38 encontra-se uma escala de medidas relativa (±50 cm). A altura nula (90 a 210 cm) pode ser pré-seleccionada no lado inferior. Assim poderá ler directamente as divergências em relação à altura nominal.

Indicações de trabalho para o receptor de laser

Marcar

Na direita e na esquerda da marca central 30 do receptor de laser pode ser marcada a altura do raio laser, se este passar pelo centro da área de recepção 31. A marca central encontra-se a uma distância de 45 mm do canto superior do receptor de laser.

Alinhar o nível de bolha

Com o nível de bolha 25 é possível alinhar verticalmente o receptor de laser (a prumo). Um receptor de laser aplicado de forma desalinhada, leva a erros de medição.

Fixar com o dispositivo de fixação (veja figura A)

Com o dispositivo de fixação 40 é possível fixar o receptor de laser à régua de medição do nível laser 38 (acessório), assim como com outros dispositivos que tenham uma largura de até 65 mm.

Aparafusar o suporte 40 com o parafuso de fixação 39 na admissão 33 no lado de trás do receptor de laser.

Soltar o parafuso de fixação 36, empurrar o dispositivo de fixação, p.ex. sobre a régua de medição do nível laser 38 e reapertar o parafuso de fixação 36.

Com o nível de bolha 41 é possível alinhar horizontalmente o suporte 40.

O canto superior 37 do dispositivo de fixação encontra-se na mesma altura que a marca central 30 e pode ser utilizada para marcar o raio laser.

Fixar com iman (veja figura B)

Se não for necessária uma fixação segura, é possível fixar o lado da frente do receptor de laser com a placa magnética 29 a partes de aço.

Exemplos de trabalhos

Transferir/controlar alturas (veja figura D)

Colocar o instrumento de medição na posição horizontal sobre uma superfície firme ou montá-lo sobre um tripé 48 (acessório).

Trabalhar com tripé: Alinhar o raio laser à altura desejada. Transferir ou controlar a altura no local alvo.

Trabalhar sem tripé: Averiguar a diferença de altura entre o raio laser e a altura no ponto de referência com ajuda da placa de medição 44. Transferir ou controlar a diferença de altura medida no local alvo.

Alinhar paralelamente o raio de prumo/marcar o ângulo recto (veja figura E)

Se desejar marcar ângulos rectos ou alinhar paredes intermediárias, é necessário alinhar paralelamente o raio de prumo 9, ouseja, alinhar com a mesma distância à linha de referência (p.ex. parede).

Colocar o instrumento de medição na posição vertical e posicioná-lo de modo que o raio de prumo percorra quase que paralelamente à linha de referência.

Para o posicionamento exacto, é necessário medir a distância entre o raio de prumo e a linha de referência, directamente na ferramenta de medição, com a placa de medição 44. Medir novamente a distância entre o raio de prumo e a linha de referência, o mais linge possível da ferramenta de medição. Alinhar o raio de prumo de modo que ele tenha a mesma distância à linha de referência que na medição directa no instrumento de medição.

O ângulo recto em relação ao raio de prumo 9 é indicado pelo raio de laser variável 6.

Mostrar níveis verticais (veja figura F)

Para indicar uma vertical ou uma superfície vertical é necessário colocar o instrumento de medição na posição vertical. Se desejar que o nível vertical esteja num ângulo recto em relação à linha de referência (p.ex parede), deverá alinhar o raio de prumo 9 a esta linha de referência.

A vertical é indicada pelo raio laser variável 6.

88 | Português

Trabalhar sem receptor de laser (veja figura G)

Sob condições de iluminação favoráveis (ambiente escuro) e à curtas distâncias, é possível trabalhar sem o receptor de laser. Para uma melhor visualização do raio de laser deverá seleccionar o funcionamento linear ou seleccionar o funcionamento de ponto e girar manualmente a cabeça de rotação 10 para o local alvo.

Trabalhar com receptor de laser (veja figura H)

Sob condições de iluminação desfavoráveis (ambiente claro, raios solares directos) e maiores distâncias, deverá usar um receptor de laser para encontrar o raio laser com maior facilidade. Para trabalhar com o receptor de laser no funcionamento rotativo deverá seleccionar a máxima velocidade de rotação.

Medir a grandes distâncias (veja figura I)

Para mediar a grandes distâncias é necessário usar o receptor de laser para encontrar o raio laser. Parar reduzir interferências, deveria sempre instalar o instrumento de medição sobre um tripé no centro da área de trabalho.

Trabalhar ao ar livre (veja figura J)

Ao ar livre deveria sempre utilizar o receptor de laser.

Ao trabalhar sobre solo inseguro deveria sempre montar o instrumento de medição sobre um tri-pé 48. Activar a função de aviso contra choque para evitar erros de medição no caso do solo se movimentar ou de abalos do instrumento de medição.

Vista geral das indicações

	Raio laser	Rotação do laser*	verde ver- melha	verde ver- melha
Ligar a ferramenta de medição (1 s autoteste)	●		●	●
Nivelamento ou renivelamento 2x/s ○ 2x/s
Instrumento de medição nivelado/ pronto para funcionar ● ●	●
Faixa de autonivelamento ultrapassado 2x/s ○		●
Aviso de choque activado ●
Aviso contra choque activado 2x/s ○ 2x/s
Tensão da bateria para ≤2 h de funcio- namento 2x/s
Pilha vazia	○	○		●
	* no funcionamento de linha e no funcionamento de rotação
	2x/s	Frequência de piscar (duas vezes por segundo)
	●	Funcionamento permanente
	○	Função parada

Português | 89

Manutenção e serviço

Manutenção e limpeza

Sempre manter o laser rotativo, o carregador e o receptor de laser limpos.

Não mergulhar o laser rotativo, o carregador, o receptor de laser em água nem em outros líquidos.

Limpar sujidades com um pano húmido e macio. Não utilizar produtos de limpeza nem solventes.

Limpar regularmente no laser rotativo, em especial, as superfícies em volta da abertura de saída do laser e verifique que não haja pêlos.

Se o laser rotativo, o carregador ou o receptor de laser falharem apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas eléctricas Bosch.

Para todas as questões e encomendas de peças sobressalentas é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características do laser rotativo, do carregador ou do receptor de laser.

Serviço pós-venda e assistência ao cliente

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:

www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E - 3E

1800 Lisboa

Tel.: [phone]

Fax: [phone]

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: [phone]

E-Mail: [e-mail]

Eliminação

O laser rotativo, o carregador, o receptor de laser, os acessórios e as embalagens devem ser dispostos para uma reciclagem de matéria prima de forma ecológica.

Apenas países da União Europeia:

Não deitar o laser rotativo, o carregador e o receptor de laser no lixo doméstico!

De acordo com a directiva europeia 2002/96/CE para aparelhos eléctricos e electrónicos velhos, e

com as respectivas realizações nas leis nacionais, os aparelhos eléctricos e electrónicos que não servem mais para a utilização, devem ser enviados separadamente a uma reciclagem ecológica.

Accumuladores/pilhas:

Acumuladores/pilhas não devem ser deitados no lixo doméstico, nem no fogo nem na água. Acumuladores/pilhas devem ser recolhidos, reciclados ou eliminados de forma ecológica.

Apenas países da União Europeia:

Acumuladores e pilhas defeituosos ou gastos devem ser reciclados conforme a directiva 91/157/CEE.

Sob reserva de alterações.

90 | Italiano

Norme di sicurezza

Livella laser
