Tuotetyyppi	Pyörivä lasertaso
Merkki ja malli	Bosch GRL 150 HV Set 2 Professional
Mitat (P x L x K)	183 x 170 x 186 mm
Paino (EPTA 01/2003 mukainen)	1,8 kg
Virtalähde (laser)	2 x 1,2 V NiMH (akku) tai 2 x 1,5 V LR20 (alkaliparistot)
Käyttöaika	Noin 40 h (NiMH) / 60 h (alkali)
Kantama (ilman vastaanotinta)	Noin 30 m
Kantama (LR 1 -vastaanottimen kanssa)	Jopa 150 m (säde)
Vaaitustarkkuus	< ±0,1 mm/m
Automaattisen vaaitusalue	±8 % (±5°)
Tyypillinen vaaitusaika	15 s
Pyörimisnopeudet	150 / 300 / 600 tr/min
Käyttötavat	Pyöritys, viivapiirto (10°/25°/35°), pistemerkintä
Iskuvaroitus	Kyllä, laserin pysäytys ja punainen vilkkuminen
Laserturvaluokka	2 (635 nm, <1 mW)
Suojausluokka	IP54 (pöly- ja roiskesuojattu)
Jalustaliitäntä	5/8" (vaaka)
Käyttölämpötila	-10 °C ... +50 °C
Laservastaanotin (mukana)	LR 1, kantama 150 m, tarkkuus ±1 mm (tarkka) / ±3 mm (keskikarkea)
Laturi (mukana)	100-240 V, 50/60 Hz, latausaika 14 h
Huolto	Puhdista pehmeällä ja kostealla liinalla; älä käytä liuottimia
Varaosat ja korjattavuus	Vain valtuutettu Bosch-huoltokorjaamo saa korjata; varaosat saatavana Boschin kautta
Yleistä	Määräystenmukainen käyttö: vaaka-, pysty-, suuntaus- ja luotilinjojen määritys ja tarkkailu

Usein kysytyt kysymykset - GRL 150 HV Set 2 BOSCH

Kuinka pyörivä laseri käynnistetään?

Paina päälle/pois-kytkintä (4). Laite tekee automaattisen vaaituksen; kun se on valmis, vaaituksen merkkivalo (3) palaa vihreänä ja laseri säteilee jatkuvasti. Älä koskaan katso säteeseen.

Millaisia paristoja tulee käyttää?

Käytä vain mangaanialkaliparistoja (2 x 1,5 V LR20) tai mukana toimitettua NiMH-akkua (2 x 1,2 V). Noudata paristolokerossa ilmoitettua napaisuutta.

Kuinka LR 1 -laservastaanotinta käytetään?

Aseta vastaanotin vähintään 50 cm päähän laserista, käynnistä se (26), säädä tarkkuus (27) ja siirrä sitä pystysuunnassa, kunnes keskimmäinen näyttö (e) syttyy ja jatkuva äänimerkki kuuluu.

Mitä tehdä, jos laseri ei käynnisty?

Tarkista paristojen suunta, vaihda ne, jos ne ovat tyhjät (lataustilan merkkivalo (12) vilkkuu punaisena). Jos ongelma jatkuu, ota yhteyttä Boschin huoltoon.

Kuinka lasertason tarkkuus tarkistetaan?

Suorita tarkistus 20 m matkalla kahden seinän välissä: merkitse piste, käännä laitetta 180°, mittaa ero. Ero ei saa ylittää ±4 mm 40 m matkalla. Toista kaikkiin neljään suuntaan.

Kuinka iskuvaroitus toimintoa käytetään?

Paina iskuvaroituspainiketta (2); vihreä merkkivalo (1) syttyy. 30 s jälkeen toiminto on aktiivinen. Iskun sattuessa laseri vilkkuu punaisena ja pysähtyy. Paina uudelleen (2) nollataksesi.

Voinko käyttää laseria ulkona?

Kyllä, laite on IP54 ja kestää ulkokäyttöä. Käytä laservastaanotinta voimakkaassa valossa. Asenna se jalustaan ja aktivoi iskuvaroitus virheiden välttämiseksi.

Kuinka laseri ja vastaanotin puhdistetaan?

Puhdista pinnat pehmeällä ja kostealla liinalla. Älä käytä pesuaineita tai liuottimia. Laseria varten puhdista säännöllisesti säteen ulostulon ympäristö.

Mitä lisävarusteita on saatavilla?

Valinnaiset lisävarusteet: jalusta (48), seinäkiinnike (43), mittauslevy (44), kattokiinnike (45), kaukosäädin (46), lasersuojalasit (42), mittalatta (38).

Kuinka laservastaanottimen näyttöjä tulkitaan?

Nuolia (g, c) osoittavat, onko vastaanotin liian alhaalla vai liian ylhäällä. Keskimmäinen näyttö (e) tarkoittaa, että säde on keskellä. Äänimerkki (jatkuva = keskellä, hidas = alhaalla, nopea = ylhäällä).

KÄYTTÖOHJE GRL 150 HV Set 2 BOSCH

fi Alkuperaiset object

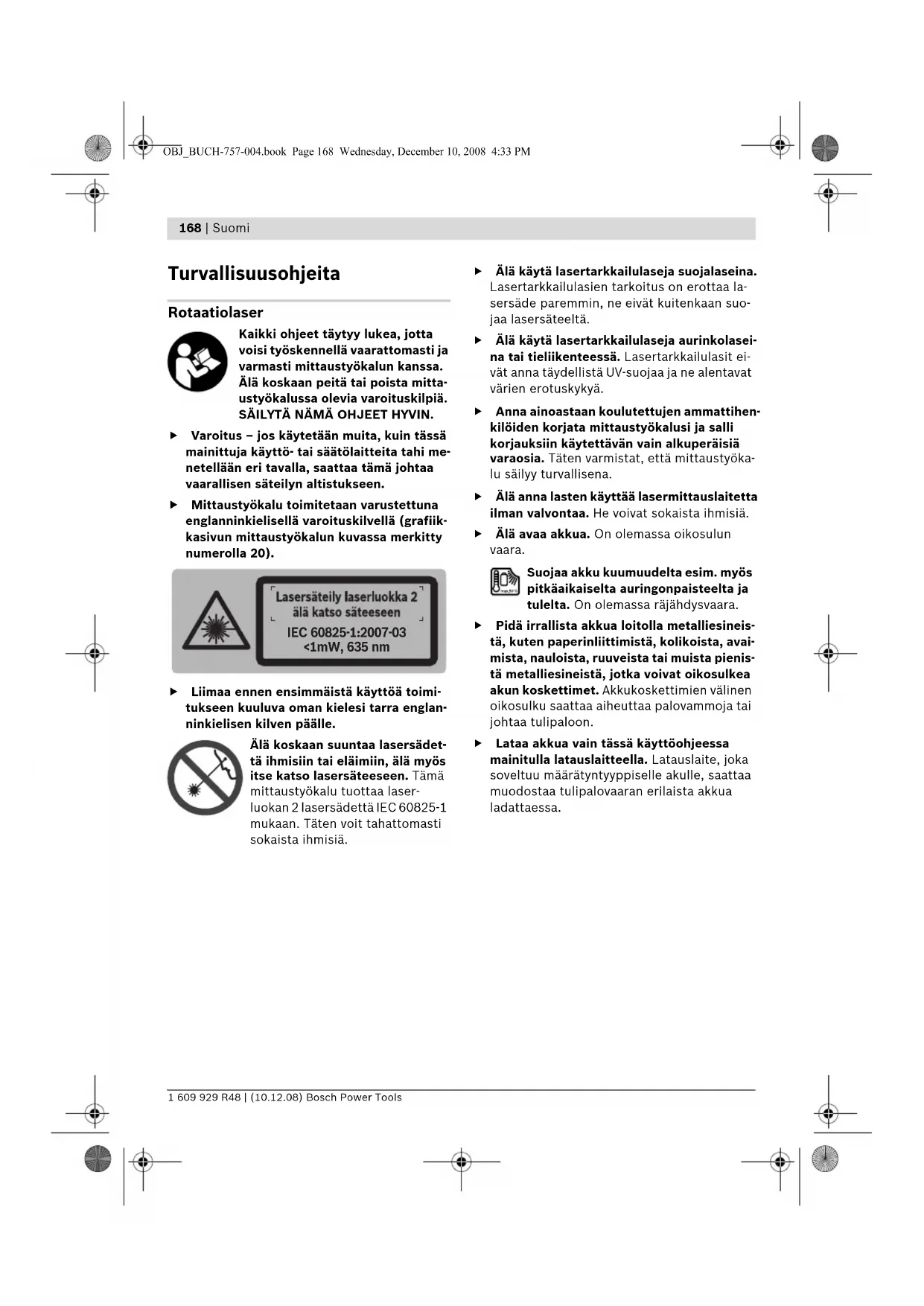

Kaikki ohjeet täytyy lukea, jotta voisi työskennellä vaarattomasti ja varmasti mittaustyökalun kanssa. Älä koskaan peitä tai poista mittaustyökalussa olevia varoituskilpiä. SÄILYTÄ NÄMÄ OHJEET HYVIN.

• Varoitus – jos käytetään muita, kuin tässä mainittuja käyttö- tai säätölaitteita tahi menetellään eri tavalla, saattaa tämä johtaa vaarallisen säteilyn altistukseen.
  Mittaustyökalu toimitetaan varustettuna englanninkielisellä varoituskilvellä (grafiik-kasivun mittaustyökalun kuvassa merkitty numerolla 20).

Lasersäteily laserluokka 2 älä katso säteeseen IEC 60825-1:2007-03 <1mW, 635 nm

Liimaa ennen ensimmäistä käyttöä toimitukseen kuuluva oman kielesi tarra englanninkielisen kilven päälle.

Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin, älä myös itse katso lasersäteeseen. Tämä mittaustyökalu tuottaa laserluokan 2 lasersädettä IEC 60825-1 mukaan. Täten voit tahattomasti sokaista ihmisiä.

• Älä käytä lasertarkkailulaseja suojalaseina. Lasertarkkailulasien tarkoitus on erottaa lasersäde paremmin, ne eivät kuitenkaan suojaa lasersäteeltä.
  Älä käytä lasertarkkailulaseja aurinkolaseina tai tieliikenteessä. Lasertarkkailulasit eivät anna täydellistä UV-suojaa ja ne alentavat värien erotuskykyä.
  Anna ainoastaan koulutettujen ammattihenkilöiden korjata mittaustyökalusi ja salli korjauksiin käytettävän vain alkuperäisiä varaosia. Täten varmistat, että mittaustyökalu säilyy turvallisena.
• Älä anna lasten käyttää lasermittauslaitetta ilman valvontaa. He voivat sokaista ihmisiä.
• Älä avaa akkua. On olemassa oikosulun vaara.

Suojaa akku kuumuudelta esim. myös pitkäaikaiselta auringonpaisteelta ja tulelta. On olemassa räjähdysvaara.

• Pidä irrallista akkua loitolla metalliesineistä, kuten paperinliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.
  Lataa akkua vain tässä käyttöohjeessa mainitulla latauslaitteella. Latauslaite, joka soveltuu määrätyntyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa.

Akun latauslaite

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Pidä sähkötyökalu poissa sateesta ja kosteudesta. Veden tunkeutuminen latauslaitteen sisään kasvattaa sähköiskun riskiä.

• Älä lataa vieraita akkuja latauslaitteella. Latauslaite on tarkoitettu vain rotaatiolaseriin asennetun Bosch-akun lataukseen. Vieraita akkuja ladattaessa on olemassa tulipaloja räjähdysvaara.
• Pidä latauslaite puhtaana. Likaantuminen lisää sähköiskun vaaraa.
  Tarkista latauslaite, johto ja pistoke, ennen jokaista käyttöä. Älä käytä latauslaitetta, jos huomaat siinä olevan vaurioita. Älä avaa latauslaitetta itse ja anna ainoastaan ammattitaitoisten henkilöiden korjata sitä, alkuperäisiä varaosia käyttäen. Vahingoittuneet latauslaitteet, johdot tai pistokkeet kasvattavat sähköiskun vaaraa.
• Älä käytä latauslaitetta helposti palavalla alustalla (esim. paperi, kangas jne.) tai palavassa ympäristössä. Latauslaitteen kuumeneminen latauksen aikana synnyttää tulipalovaaran.
  Väärästä käytöstä johtuen, akusta saattaa vuotaa nestettä. Vältä koskettamasta nestettä. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.

Laservastaanotin

Paras mahdollinen tyskentely mittauslaitteen kanssa on mahdollista vain, jos luet käyttöohjeet ja työohjeet kokonaisuudessaan ja noudatat kyseisiä ohjeita tarkasti. SÄILYTÄ NÄMÄ OHJEET HYVIN.

Älä käytä mittaustyökalua sydämentahdistimien lähellä. Magneettilevy 29 muodostaa kentän, joka voi häiritä sydämentahdistimia.

Pidä mittaustyökalu poissa magneettisista taltioista ja magnetismille herkistä laitteista. Magneettilevy 29 saattaa aikaansada pysyvän tietohäviön.

Toimintaselostus

Käännä auki taittosivu, jossa on rotaatiolaserin kuva ja pidä se uloskäännettynä lukiessasi käyttöohjetta.

Määräyksenmukainen käyttö

Rotaatiolaser

Mittaustyökalu on tarkoitettu täsmälleen vaakatasoisten korkeusjuoksujen, pystysuorien linjojen, rajaviivojen ja kantapisteiden määrittämiseen ja tarkistamiseen, sisä- ja ulkotilassa.

Akun latauslaite

Käytä latauslaitetta ainoastaan, jos täysin pystyt arvioimaan ja hallitsemaan rajoituksetta kaikkia toimintoja tai olet saanut vastaavia ohjeita.

Laservastaanotin

Laite on tarkoitettu pyörivien lasersäteiden nopeaan löytämiseen.

170 | Suomi

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa rotaatiolaserin, latauslaitteen ja rotaatiolaserin grafiikkasivuissa oleviin kuviiin.

Rotaatiolaser/latauslaite

1 Tärähdysvaroituksen näyttö
2 Tärähdysvaroitusnäppäin
3 Automaattisen vaaituksen näyttö
4 Rotaatiolaserin käynnistysnäppäin
5 Pyörintäkäytön ja pyörintänopeuden valintanäppäin
6 Säädettävä lasersäde
7 Kaukosäätimen vastaanottolinssi
8 Lasersäteen ulostuloaukko
9 Luotisäde

10 Pyörivä pää

11 Vakioviiivan ja viivan pituuden valintanäppäin

12 Akun lataustilan näyttö

13 Akku*

14 Paristokotelo

15 Paristokotelon lukitus

16 Akun lukitus*

17 Latauspistokkeen liitin*

18 Jalustan kiinnitys 5/8"

19 Rotaatiolaserin sarjanumero

20 Laser-varoituskilpi

21 Latauslaite*

22 Latauslaitteen verkkopistotulppa*

23 Latauspistoke*

Laservastaanotin\*

24 Paristokotelon kannen lukitus
25 Laservastaanottimen vesivaaka
26 Laservastaanottimen käynnistysnäppäin
27 Mittaustarkkuuden säätöpainike

28 Äänimerkin painike
29 Magneettilevy
30 Keskiömerkintä
31 Lasersäteen vastaanottokenttä
32 Näyttö
33 Pitimen kiinnitin
34 Paristokotelon kansi
35 Laservastaanottimen sarjanumero
36 Pidikkeen lukitusruuvi
37 Pidikkeen yläreuna
39 Pidikkeen kiinnitysruuvi
40 Pidike
41 Vesivaa'an pidike

Laservastaanottimen näyttöelimet

a Näyttö säätö "keskiverto"
b Paristokunnon osoitus
c Suuntanäyttö ylös
d Näyttö äänimerkki
e Keskipisteen näyttö
f Näyttö säätö "hieno"
g Suuntanäyttö alas

Lisälaitteet/varaosat

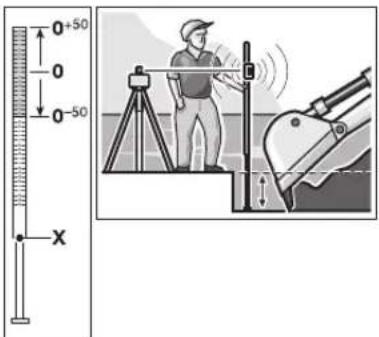

38 Rakennuslaserin mittatanko*
42 Lasertarkkailulasit*
43 Seinäpidike* (saatavissa alkaen 2009 puoliväli)

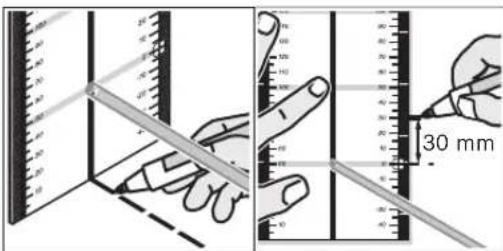

44 Mittauslaatta ja jalka*
45 Kattomittauslaatta*
46 Kaukosäädin* (saatavissa alkaen 2009 puoliväli)

47 Laukku

48 Jalusta*

*Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmastamme.

Suomi | 171

Tekniset tiedot

Rotaatiolaser GRL 150 HV
	Professional
Tuotenumero	3 601 K15 300
Työalue (säde)1)
- ilman laservastaanotinta n.	30 m
- laservastaanottimella n.	150 m
Vaaitustarkkuus1)2)	<± 0,1 mm/m
Tyypillinen itsevaaitusalue	±8 % (±5°)
Tyypillinen vaaitusaika	15 s
Pyörintänopeus	150/300/600 min-1
Käyttölämpötila -10 ... +50 °C
Varastointilämpötila	-20 ... +70 °C
Ilma suhteellinen kosteus maks.	90 %
Laserluokka	2
Lasertyppi	635 nm, <1 mW
Ø Lasersäde ulostuloaukossa n.1)	5 mm
Jalustan kiinnitys (vaakasuora)	5/8"
Akut (NiMH)	2 x 1, 2 VK R 20 (D) (9 A h)
Paristot (alkali-mangaani)	2 x 1,5 V LR20 (D)
Käyttöaika n.
- Akut (NiMH)	40 h
- Paristot (alkali-mangaani)	60 h
Paino vastaa EPTA-Procedure 01/2003	1,8 kg
Mitat	1 8 3 x 1 7 0 x 1 8 6 m m
Käyttö ulkoilmassa mahdollinen	●
Kotelointi	IP 54 (pöly- ja roiskevesisuojattu)

1) arvossa 20 °C
2) akseleita pitkin
Ota huomioon rotaatiolaserisi tyyppikilvessä oleva tuotenumero, yksittäisten rotaatiolasereiden kauppanimitys saattaa vaihdella.
Tyyppikilvessä oleva sarjanumero 19 mahdollistaa rotaatiolaserin yksiselitteisen tunnistuksen.

172 | Suomi

Laservastaanotin LR 1

	Professional
Tuotenumero	3 601 K15 400
Työalue ^1)
- rotaatiolaserilla GRL 150 HV	150 m
Vastaanottokulma	120°
Vastaanotettavissa oleva pyörimisnopeus	>200 min ^1
Mittaustarkkuus ^2)
- Säätö "hieno"	± 1 mm
- Säätö "keskiverto"	± 3 mm
Käyttölämpötila	- 10 °C ... +50 °C
Varastointilämpötila	- 20 °C ... +70 °C
Paristo	1 x 9 V 6 L R 6 1
Käyttöaika n.	50 h
Paino vastaa EPTA-Procedure 01/2003	0,36 kg
Mitat	148 x 73 x 30 mm
Käyttö ulkoilmassa mahdollinen	●
Kotelointi	IP 54 (pöly- ja roiskevesisuojattu)

1) Työalue saattaa pienentyä epäsuotuisten ympäristöolosuhteiden (esim. suora auringonpaiste) vaikutuksesta.
2) riippuu laservastaanottimen ja rotaatiolaserin välisestä etäisyydestä
Ota huomioon laservastaanottimesi tyyppikilvessä oleva tuotenumero, yksittäisten laservastaanottimien kauppani-mitys saattaa vaihdella.
Tyyppikilvessä oleva sarjanumero 35 mahdollistaa laservastaanottimen yksiselitteisen tunnistuksen.

Latauslaite

Tuotenumero 1 609 203 X11
Nimellisjännite	V~ 100-240
Taajuus	Hz 50/60
Akun latausjännite	V= 7,5
Latausvirta	A	1,0
Sallittu latauslämpötila-alue	°C 0-45
Latausaika	h	14
Akkukennojen lukumäärä		2
Nimellisjännite (Akut)	V=	2 x 1,2
Paino vastaa EPTA-Procedure 01/2003	kg 0,2
Suojausluokka		/

Suomi | 173

Melutieto

Rotaatiolaser

Mittausarvot määritetty EN 60745 mukaan. Mittaustyökalun tyypillinen A-painotettu äänen-painetaso on alle 70 dB(A).

Laservastaanotin

Merkkiäänen A-arvioitu äänen painetaso on metrin etäisyydellä 95 dB(A).

Älä pidä mittaustyökalua tiukasti korvaa vasten!

Standardinmukaisuusvakuutus CE

Rotaatiolaser/latauslaite: Vakuutamme yksin vastaavamme siitä, että kohdassa "Tekniset tiedot" selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 61010-1, EN 60825-1 (mittauslaitteet) ja EN 60950-1 (akun latauslaitteet) direktiivien 2006/95/EY, 2004/108/EY, 98/37/EY (28.12.2009 asti), 2006/42/EY (29.12.2009 alkaen), määräysten mukaan.

Tekninen tiedosto kohdasta: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

CE 08

Rotaatiolaserin energianhuolto

Käyttö paristoilla/akuilla

Käytä ainoastaan alkali-mangaani paristoja tai akkuja.

Avaa paristokotelo 14 kiertämällä lukitusta 15 asentoon ja vetämällä paristokotelo ulos.

Ota paristoja asennettaessa huomioon oikea na-paisuus, paristokotelon kuvan mukaisesti.

Vaihda aina kaikki paristot samanaikaisesti. Käytä yksinomaan saman valmistajan saman tehoisia paristoja.

Sulje paristokotelo 14 ja kierrä lukitus 15 asen-toon 🔒.

Jos olet asentanut paristoja väärin, ei mittaus- työkalua voi käynnistää. Aseta paristot paikoil- leen oikealla napaisuudella.

▶ Poista paristot mittaustyökalusta, ellet käytä sitä pitkään aikaan. Paristot saattavat hapettua tai purkautua itsestään pitkäaikaisessa varastoinnissa.

Akkukäyttö

Lataa akku 13 ennen ensimmäistä käyttöönottoa. Akku voidaan ladata yksinomaan siihen kuuluvalla latauslaitteella 21.

▶ Ota huomioon verkkojännite! Virtalähteen jännitteen tulee vastata laitteen tyyppikilves- sä olevia tietoja. 230 V merkittyjä laitteita voi- daan käyttää myös 220 V verkoissa.

Liitä verkkojohto, jossa on sähköverkkoosi sopiva verkkopistotulppa 22 latauslaitteeseen 21 ja saata se lukkiutumaan.

Työnnä latauslaitteen latauspistoke 23 akun hylsyyn 17. Liitä latauslaite verkkojännitteeseen. Tyhjän akun lataus kestää n. 14 tuntia. Latauslaite ja akku ovat suojattuja yililataukselta.

Uusi tai pitkän aikaa käyttämättä ollut akku saavuttaa täyden tehonsa vasta n. 5 lataus- ja purkausvaiheen jälkeen.

Älä lataa akkua 13 jokaisen käytön jälkeen, koska se pienentää sen kapasiteettia. Lataa akku, kun akun lataustilan näyttö 12 vilkkuu tai palaa jatkuvasti.

Laitteen huomattavasti lyhentynyt käyttöaika la- tauksen jälkeen osoittaa, että akku on loppuun- käytetty ja täytyy vaihtaa uuteen.

Akun ollessa tyhjä voidaan mittaustyökalu myös käyttää sähköverkoon liitetyn latauslaitteen 21 kanssa. Katkaise virta mittaustyökalusta, lataa akku n. 10 min. ja käynnistä sitten mittaustyökalu uudelleen latauslaitteeseen liitettynä.

Vaihda akku 13 kiertämällä lukitusta 16 asentoon ja vetämällä akku 13 ulos.

174 | Suomi

Aseta uusi akku paikoilleen ja kierrä lukitus 16 asentoon 🔒.

Poista akku mittaustyökalusta, ellet käytä sitä pitkään aikaan. Akut saattavat hapettua tai purkautua itsestään pitkäaikaisessa varastoinnissa.

Lataustilan näyttö

Kun lataustilan näyttö 12 alkaa vilkkua punaisena, voidaan mittaustyökalua käyttää vielä n. 2 h. Jos lataustilan näyttö 12 palaa pysyvästi punaisena, ei mittauksia enää voida suorittaa. Mittaustyökalu kytkeytyy automaattisesti pois päältä 1 min kuluttua.

Laservastaanottimen energianhiolto

Käytä ainoastaan alkali-mangaani paristoja.

Paina paristokotelon lukitus 24 ulospäin ja käännä paristokotelon kansi 34 auki.

Ota paristoja asennettaessa huomioon oikea na- paisuus, paristokotelon kuvan mukaisesti.

Kun paristonäyttö b ensin ilmestyy näyttöön 32, voidaan laservastaanotinta käyttää vielä n. 3 h.

Poista paristot laservastaanottimesta, ellet käytä sitä pitkään aikaan. Paristo saattaa hapettua tai purkautua itsestään pitkäaikaisessa varastoinnissa.

Käyttö

Rotaatiolaserin käyttöönotto

Vältä kovia iskuja tai mittaustyökalun pudottamista. Jos mittaustyökaluun on vaikuttanut voimakkaita ulkoisia voimia, tulisi ennen työn jatkamista suorittaa tarkkuustarkistus (katso "Rotaatiolaserin vaaitustarkkuus"sivu 177).

- Älä aseta mittaustyökalua alttiiksi äärimmäisille lämpötiloille tai lämpötilan vaihteluille. Älä esim. jätä sitä pitkäksi aikaa autoon. Anna suurten lämpötilavaihtelujen jälkeen mittaustyökalun lämpötilan tasaantua, ennen kuin käytät sitä. Äärimmäiset lämpötilat tai lämpötilavaihtelut voivat vaikuttaa mittaustyökalun tarkkuuteen.

Mittaustyökalun asentaminen

Vaaka-asento

Pystyasento

Aseta laite vaaka- tai pystyasentoon tukevaan alustaan, jalustaan 48 tai seinäpidikkeeseen 43. Suuren vaaitustarkkuuden takia mittaustyökalu reagoi hyvin herkästi ravisteluun ja asennonmuutoksiin. Kiinnitä siksi huomio mittaustyökalun tukevaan asentoon, jotta ei käyttö keskeytyisi uusien vaaituksien takia.

Käynnistys ja pysäytys

- Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin (etenkään silmien korkeudelle), älä myös itse katso lasersäteeseen (edes kaukaa). Mittaustyökalu lähettää heti käynnistyksen jälkeen pystysuoran luotisäteen 9 ja muuttuvan lasersäteen 6.

Käynnistä mittaustyökalu painamalla käynnistysnäppäintä 4. Näytöt 1, 3 ja 12 syttyvät hetkeksi. Mittaustyökalu aloittaa välittömästi automaattisen vaaituksen. Vaaituksen aikana vaaitusnäyttö 3 vilkkuu vihreänä ja laser vilkkuu pistekäytössä. Mittaustyökalu on vaaitettu, kun vaaitusnäyttö 3 palaa pysyvästi vihreänä ja laser palaa jatkuvana. Vaaituksen päätyttyä, mittaustyökalu käynnistyy automaattisesti rotaatiokäytössä.

Käyttömuoto-näppäimillä 5 ja 11 voit jo vaaituksen aikana valita käyttömuodon (katso "Rotaa-tiolaserin toimintamuodot", sivu 175). Tässä tapauksessa mittaustyökalu käynnistyy valitussa käyttömuodossa vaaituksen päättyessä.

Pysäytä mittaustyökalu painamalla käynnistysnäppäintä 4 uudelleen.

Mittaustyökalu kytkeytyy automaattisesti pois päältä, paristojen säästämiseksi, jos se on yli 2 h itsevaaitusalueen ulkopuolella tai tärähdysvaroiitus on lauenneena yli 2 h (katso "Rotaatiolaserin automaattinen vaaitus", sivu 176). Kohdista mittaustyökalu uudelleen ja käynnistä se taas.

Rotaatiolaserin toimintamuodot

Katsaus

Kaikki kolme toimintamuotoa ovat mahdollisia mittaustyökalun sekä vaaka- että pystyasennossa.

Pyörintäkäyttö

Pyörintäkäyttöä suositellaan erityisesti käytettäväksi laservastaanottimen kanssa. Voit valita eri pyörintänopeuksia.

Vakioviiva

Tässä toimintamuodossa muuttuva lasersäde liikkuu rajatulla avautumiskulmalla. Tällöin paranee lasersäteen näkyvyys verrattuna pyörintäkäyttöön. Voit valita neljästä eri avautumiskulmasta.

Pistekäyttö

Tässä toimintamuodossa saavutetaan muuttuvan lasersäteen paras näkyvyys. Sillä esim. siirretään yksinkertaisesti korkeustasoja ja tarkistetaan tasojen sama korkeus.

Pyörintäkäyttö (150/300/600 min ^-1 )

Mittaustyökalu on jokaisen käynnistyksen jälkeen pyörintäkäytössä keskisuurella pyörintäno-peudella.

Vaihda vakioviivakäytöstä pyörintäkäyttöön painamalla pyörintäkäytön näppäintä 5. Pyörintäkäyttö käynnistyy keskisuurella pyörintänopeudella.

Muutat pyörintänopeuden painamalla pyörintäkäytön näppäintä 5 uudelleen, kunnes saavutat halutun pyörintänopeuden.

Laservastaanottimen kanssa työskenneltäessä tulisi valita suurin pyörintänopeus. Työskenneltäessä ilman laservastaanotinta kannattaa pienentää pyörintänopeutta ja käyttää lasertarkkailulaseja 42 paremman näkyvyyden saavuttamiseksi.

Vakioviiva, pistekäyttö (10°/25°/35°, 0°)

Vaihda vakioviiva- tai pistekäyttöön painamalla vakioviivan näppäintä 11. Mittaustyökalu vaihtaa vakioviivakäyttöön pienintä avautumiskulmaa käyttäen.

Muuta avautumiskulmaa painamalla vakiovii-vanäppäintä 11. Avautumiskulma suurenee kah-dessa portaassa, samanaikaisesti myös pyörintänopeus kasvaa joka portaassa. Kun painat vakiovii-vanäppäintä 11 kolmannen kerran mitta-ustyökalu vaihtaa lyhyen jälkiheilunnan jälkeen pistekäyttöön. Näppäimen 11 uusi painallus vie vakiovii-vakäyttöön pienimmällä avautumiskul-malla.

Huomio: Jatkuvuudesta johtuen saattaa laser heilahtaa hieman asetettujen päätepisteiden yli. Vakioviiivan tai laserpisteen kohdistamiseksi pyörintätason puitteissa kierrät pyörivää päätä 10 käsin haluttuun asentoon ja käytät sitten kaukosäädintä 46.

Pyörintätason kiertäminen pystyasennossa

Mittaustyökalun pystyasennossa voit kiertää laserpisteen, vakioviivan tai pyörintätason pystysuoran akselin ympäri, kaukosäätimen 46 avulla. Noudata tällöin kaukosäätimen käyttöohjetta.

Laservastaanottimen käyttöönotto

▶ Suojaa laservastaanotin kosteudelta.
- Älä aseta laservastaanotinta alttiiksi äärimmäisille lämpötiloille tai lämpötilan vaihteluille. Älä esim. jätä sitä pitkäksi aikaa autoon. Anna suurten lämpötilavaihtelujen jälkeen laservastaanottimen lämpötilan tasaantua, ennen kuin käytät sitä. Äärimmäiset lämpötilat tai lämpötilavaihtelut voivat vai-kuttaa laservastaanottimen tarkkuuteen.

Aseta laservastaanotin vähintään 50 cm etäisyy-delle rotaatiolaserista. Sijoita laservastaanotin niin, että lasersäde pystyy saavuttamaan vastaanottokenttää 31. Aseta rotaatiolaseriin suurin pyörimisnopeus.

176 | Suomi

Käynnistys ja pysäytys

Kun laservastaanotin käynnistetään, kuuluu voimakas äänimerkki. Pidä tämän takia laservastaanotin kaukana korvasta ja toisista henkilöistä, sitä käynnistettäessä. Voimakas ääni saattaa vahingoittaa kuuloa.

Käynnistä laservastaanotin painamalla käynnistysnäppäintä 26. Kuuluu kaksi merkkiääntä ja kaikki näytön kentät syttyvät hetkeksi.

Pysäytä laservastaanotin painamalla käynnistysnäppäintä 26 uudelleen.

Jos n. 10 minuutin aikana ei paineta mitään laservastaanottimen näppäintä, ja vastaanotto-kenttään 31 ei osu lasersädettä 10 minuutin aikana, laservastaanotin sammuttaa itsensä automaattisesti paristojen säästämiseksi. Mittauksen loppu osoitetaan merkkiäänellä.

Keskipisteen näytön valinta

Näppäimellä 27 voit määrätä, millä tarkkuudella lasersäteen asento vastaanottokentässä osoitetaan olevan "keskellä":

- Asento "hieno" (näytössä f), - Asento "keskiverto" (näytössä a),

Tarkkuusasetusta muutettaessa kuuluu merkkiääni.

Kun laservastaanotin on käynnistetty on tarkkuus aina "keskiverto".

Suuntanäytöt

Näytöt alhaalla g, keskellä e ja ylhäällä c (kukin laservastaanottimen edessä ja takana) osoittavat pyörivän lasersäteen sijainnin vastaanotto-kentässä 31. Asentoa voidaan lisäksi osoittaa merkkiänen avulla (katso "Lasersädettä osoittava äänimerkki", sivu 176).

Laservastaanotin on liian matalalla: Jos lasersäde kulkee vastaanottokentän 31, ylemmän puoliskon läpi, ilmestyy näyttöön alempi suunta-näyttö g.

Jos äänimerkki on kytkettynä, kuuluu hidastempoinen äänimerkki.

Liikuta tässä tapauksessa laservastaanotinta nuolen suuntaan ylöspäin. Kun keskiömerkintää 30 lähestytään näkyy enää suuntanäytön g kärki.

Laservastaanotin on liian korkealla: Jos lasersäde kulkee vastaanottokentän 31 alemman puoliskon läpi, ylempi suuntanäyttö c ilmestyy näyttöön.

Kytketyllä äänimerkillä kuuluu nopeatempoinen äänimerkki.

Liikuta tässä tapauksessa laservastaanotinta nuolen suuntaan alaspäin. Kun keskiömerkintää 30 lähestytään näkyy enää suuntanäytön c kärki.

Laservastaanotin on keskellä: Jos lasersäde kulkee vastaanottokentän 31 läpi keskiömerkinän 30 kohdalta, keskinäyttö e syttyy. Kytketyllä äänimerkillä kuuluu jatkuva ääni.

Lasersädettä osoittava äänimerkki

Lasersäteen sijainti vastaanottokentässä 31 voidaan osoittaa äänimerkillä.

Kun laservastaanotin käynnistetään, äänimerkki on aina poiskytkettynä.

Äänimerkkiä kytkettäessä voit valita kahdesta äänenvoimakkuudesta.

Paina äänimerkin kytkemiseksi tai vaihtamiseksi änimerkkipainiketta 28, kunnes haluttu äänenvoimakkuus näkyy näytössä. Keskikovalla äänenvoimakkuudella äänimerkkinäyttö d vilkkuu näytössä, suurella äänenvoimakkuudella pälaa näyttö jatkuvana ja poiskytketyllä äänimerkillä se sammu.

Rotaatiolaserin automaattinen vaaitus

Katsaus

Mittaustyökalu tunnistaa käynnistyksen jälkeen itsenäisesti vaaka- ja pystyasennon. Vaihtaaksesi vaaka- ja pystyasennon välillä, tulee sinun katkaista mittaustyökalusta virta, sijoittaa ja käynnistää se uudelleen.

Käynnistyksen jälkeen mittaustyökalu tarkistaa, onko asento vaaka vai pysty ja tasaa automaattisen vaaitusalueen n. 8 % (±0,8 m/10 m) puitteessa olevat poikkeamat. ±0,8 m/10 m) automaattisesti.

Jos mittaustyökalu käynnistymisen tai asennonmuutoksen jälkeen on yli 8 % vinossa, ei vaaitus enää ole mahdollista. Tässä tapauksessa roottori pysäytetään, laser vilkkuu ja vaaitusmerkki 3

palaa pysyvästi punaisena. Kohdista mittaustyö- kalu uudelleen ja odota vaaitusta. Ilman uutta kohdistusta laser ssmuu automaattisesti 2 minuutin kuluttua ja mittaustyökalu 2 h kuluttua.

Kun mittaustyökalu on vaaitettu, se jatkuvasti tarkistaa vaaka- tai pystyasennon. Asentomuutosten jälkeen tapahtuu automaattinen vaaitus. Mittausvirheiden välttämiseksi roottori pysähtyy vaaituksen ajaksi, laser vilkkuu ja vaaitusmerkki 3 vilkkuu vihreänä.

Tärähdysvaroitustoiminta

Mittaustyökalussa on tärähdysvaroitustoiminta, joka mittaustyökalun asennon muutoksin tai alustan tärähdysten jälkeen estää vaaituksen muuttuneelle korkeudelle ja siitä syntyvän korkeusvirheen.

Käynnistä tärähdysvaroitin painamalla tärähdysvaroituksen näppäintä 2. Tärähdysvaroitusnäyttö 1 palaa pysyvästi vihreänä, ja tärähdysvaroiitus aktivoituu 30 s kuluttua.

Jos mittaustyökalun asennonmuutoksessa ylitetään vaaitustarkkuuden alue tai, jos voimakas tärähdys rekisteröidään, tärähdysvaroitus laukeaa: Pyörintä pysäytetään, laser vilkkuu, vaitusmerkki 3 ssmmuu ja tärähdysvaroitusnäyttö 1 vilkkuu punaisena. Kyseessä oleva käyttömuoto tallennetaan.

Paina tärähdysvaroituksen näppäintä 2, kun tä- rähdysvaroitin on lauennut. Tärähdysvaroitustoiminta käynnistyy uudelleen ja mittaustyökalu aloittaa vaaituksen. Heti, kun mittaustyökalu on vaaitettu, (vaaitusnäyttö 3 palaa pysyvästi vihreänä), se käynnistyy tallennetussa käyttömuodossa. Tarkista lasersäteen korkeus vertailupisteessä, ja korjaa korkeutta tarvittaessa.

Jos tärähdysvaroituksen lauettua ei toimintoa käynnistetä uudelleen panamalla näppäintä 2, laser kytkeytyy automaattisesti pois päältä 2 min kuluttua ja mittaustyökalu 2 h kuluttua.

Pysäytä tärähdysvaroitustoiminto painamalla tärähdysvaroituksen näppäintä 2 kerran tai, jos tärähdysvaroitin on lauennut (tärähdysvaroitusnäyttö 1 vilkkuu punaisena) kahdesti. Tärähdysaroiituksen ollessa poiskytkettynä tärähdysvaroitusnäyttö 1 sammu.

Rotaatiolaserin vaaitustarkkuus

Tarkkuuteen vaikuttavat seikat

Suurin vaikutus on ympäristön lämpötilalla. Eri- tityisesti lattialta ylöspäin esiintyvät lämpötila- erot voivat saattaa lasersäteen poikkeamaan.

Poikkeusten merkitys kasvaa alkaen n. 20 m etäisyydestä ja ne voivat 100 m etäisyydellä olla jopa kaksi - neljä kertaa niin suuret kuin 20 metrissä.

Koska lämpötilakerrostumat ovat suurimmillaan maan lähellä, tulisi aina asettaa mittaustyökalu jalustalle yli 20 m mittauksia varten. Aseta sen lisäksi mittaustyökalu mahdollisuuksien mukaan keskelle työaluetta.

Mittaustyökalun tarkkuuden tarkistus

Ulkoisten vaikutusten lisäksi voivat myös laitteisto-ominaiset vaikutukset (kuten esim. pudotukset tai voimakkaat iskut) johtaa poikkeuksiin. Tämän takia tulee mittaustyökalun tarkkuus tarkistaa aina ennen työn aloittamista.

Tarkistusta varten tarvitaan 20 m vapaata mittausmatkaa kahden seinän A ja B välissä tukevalla alustalla.- Mittaustyökalun vaaka-asennossa tulee suorittaa - kääntömittaus kummankin akselin, X ja Y kautta (sekä positiivinen että negatiivinen), (4 täyttä mittausvaihetta).

- Asenna mittaustyökalu vaaka-asentoon lähelle seinää A, jalustalle 48 (lisätarvike) tai aseta se tukevalle, tasaiselle alustalle. Käynnistä sähkötyökalu.

A B 20 m

- Suuntaa vaaituksen jälkeen lasersäde pistekäytössä lähiseinään A. Merkitse lasersäteen keskipiste seinään (piste I).

178 | Suomi

A 180° I B II

• Kierrä mittaustyökalu 180°, anna sen vaait-tua ja merkitse lasersäteen keskipiste vastak-kaiselle seinälle B (piste II).
• Aseta mittaustyökalu - sitä kiertämättä - lähelle seinää B, käynnistä se ja anna sen vaait-tua.

A I B II

- Suuntaa mittaustyökalu korkeustasolla niin, että (jalustan avulla tai asettamalla jotain mittaustyökaluln alle) lasersäteen pisteen keskipiste osuu täsmälleen aiemmin merkittyyn pisteeseen II, seinässä B.

A III d I 180° B II

• Kierrä mittaustyökalu 180°, muuttamattakorkeutta. Anna sen vaattua ja merkitse lasersäteen keskipiste vastakkaiselle seinälle A (piste III). Varmista, että piste III on mahdollisimman pystysuoraan pisteen I ylä- tai alapuolella.
• Kahden merkityn pisteen, I ja III erotus d seinässä A on mittaustyökalun todellinen poikkeama mitatun akselin suunnassa.

Toista mittausmenetelmä muille kolmelle akse-lille. Kierrä mittaustyökalu ennen jokaista mitta-usta 90°.

Mittausmatkalla 2 x 20 m = 40 m suurin sallittu poikkeama saa olla:

40 m x ±0,1 mm/m = ±4 mm.

Ero d pisteiden I ja III välillä saa siis jokaisessa yksittäisessä neljässä mittauksessa olla korkeintaan 4 mm.

Jos mittaustyökalu ylittää suurimman sallitun poikkeaman jossain neljästä mittaustapahtumassa, tulee se toimittaa Bosch-korjaamoon tar-kistusta varten.

Rotaatiolaserin työskentelyohjeita

Käytä aina vain lasersäteen keskipistettä merkintää varten. Laseerpisteen koko muuttuu etäisyyden muuttuessa.

Lasertarkkailulasit (lisätarvike)

Lasertarkkailulasit suodattaa pois ympäristön valon. Tällön silmä näkee laserin punaisen valon kirkkaampana.

Älä käytä lasertarkkailulaseja suojalaseina. Lasertarkkailulasien tarkoitus on erottaa lasersäde paremmin, ne eivät kuitenkaan suojaa lasersäteeltä.
Älä käytä lasertarkkailulaseja aurinkolaseina tai tieliikenteessä. Lasertarkkailulasit eivät anna täydellistä UV-suojaa ja ne alentavat värien erotuskykyä.

Työskentely kaukosäätimen kanssa (lisätarvike)

Painamalla käyttönäppäimiä voidaan mittaus- työkalu saattaa pois vaaituksesta, jolloin pyörintä pysähtyy lyhytaikaisesti. Kaukosäätimen 46 (lisätarvike) käyttö, estää tämän.

Kaukosäätimen vastaanottolinssit 7 sijaitsevat mittaustyökalun kolmessa sivussa, m.m. käyttökentän yläpuolella etusivussa.

Työskentely jalustan kanssa (lisätarvike)

Mittaustyökalussa on 5/8"-jalustakiinnitys vaakakäyttöä varten jalustassa. Aseta mittaustyökalun jalustakiinnitys 18 jalustan 5/8"-kierteeseen ja ruuvaa se kiinni jalustan lukitusruuvilla.

Jalustassa 48, jossa on mitta-asteikko ulosvedettävässä osassa, voit suoraan asettaa lisäkorkeuden.

Työskentely seinäpidikkeen kanssa (lisätarvike) (katso kuva C)

Mittaustyökalu voidaan myös kiinnittää seinäpidikkeeseen 43. Vaakäytössä seinäpidike mahdollistaa mittaustyökalun käytön mielivaltaisessa korkeudessa. Pystykäytössä mittaustyökalu voidaan kiinnittää 5/8"-jalustaan 48.

Työskentely kattomittauslaatan kanssa (katso kuva C)

Kattomittauslaattaa 45 voidaan käyttää esim. alaslaskettujen sisäkattojen yksinkertaiseen korkeussuuntaukseen. Kiinnitä kattomittauslaatta esim. kannattimeen magneettipidikkeen avulla.

Kattomittauslaatan heijastava puolikas parantaa lasersäteen näkyvyyttä epäsuotuisissa olosuhteissa. Läpinäkyvän puolikkaan läpi voidaan lasersädettä nähdä myös kääntöpuolelta.

Työskentely mittauslaatan kanssa (lisätarvike)

Mittauslaatan 44 avulla voidaan siirtää lasermerkintä lattiaan tai laserkorkeus seinään.

Nollakentän ja asteikon avulla voidaan halutun korkuinen siirtymä mitata ja sitten merkitä eri kohtaan. Tällöin jää mittaustyökalun täsmällinen asetus siirrettävälle korkeudelle pois.

Mittauslaatassa 44 on heijastava pinnoite, joka edistää lasersäteen näkyvyyttä suurella etäisyydellä tai voimakkaassa auringonvalossa. Kirkkauden parannuksen huomaa vain, kun katsot mittauslaattaa lasersäteen suunnasta.

Työskentely mittatangon kanssa (lisätarvike) (katso kuva J)

Tasaisuuksien tarkistukseen tai kaltevuuksien merkintään on mittatangon 38 ja laservastaanottimen yhteiskäyttö suositeltavaa.

0+50 0 0-50 X

Mittatangossa 38 on ylhäällä suhteellinen mittaasteikko (±50 cm). Sen nollakorkeus (90 ... 210 cm) voidaan valita alhaalta ulosvedettävässä osassa. Täten voidaan suoraan lukea poikkeamat ohjekorkeudesta.

Laservastaanottimen työskentelyohjeita

Merkintä

Keskiömerkinnässä 30 oikealla ja vasemmalla laservastaanottimessa voidaan merkitä lasersäteen korkeus, sen kulkiessa vastaanottokentän 31 keskipisteen läpi. Keskiömerkintä sijaitsee 45 mm laservastaanottimen yläreunasta.

Suuntaus vesivaa'an kanssa

Vesivaa'an 25 avulla voidaan suunnata laservastaanotin pystysuoraan (luotisuoraan). Vinoon asennettu laservastaanotin johtaa mittausvirheisiin.

180 | Suomi

Kiinnitys pidikkeeseen (katso kuva A)

Pidikkeen 40 avulla voit kiinnittää laservastaanottimen sekä rakennuslaserin mittatankoon 38 (lisätarvike) että myös muihin maks. 65 mm levyisiin apuvälineisiin.

Ruuvaa pidike 40 kiinnitysruuvin 39 avulla kiinni kiinnikkeeseen 33, laservastaanottimen takana.

Avaa lukitusruuvi 36, työnnä pidike esim. rakennuslaserin mittatankoon 38 ja kiristä lukitusruuvi 36 uudelleen.

Vesivaa'an 41 avulla voidaan suunnata pidikkeen 40 vaakasuoraan.

Pidikkeen ylempi reuna 37 on samlla korkeudella kuin keskiömerkintä 30 ja sitä voi käyttää lasersäteen merkitsemiseksi.

Kiinnitys magneetin kanssa (katso kuva B)

Ellei tukevaa kiinnitystä välttämätta tarvita, voidaan laservastaanotin kiinnittää magneettilevyn 29 avulla otsapinnastaan teräsosiin.

Työesimerkkejä

Korkeuksien siirto/tarkistus (katso kuva D)

Aseta laite vaaka- tai pystyasentoon tukevaan alustaan tai asenna se jalustaan 48 (lisätarvike).

Työskentely jalustan kanssa: Suuntaa lasersäde halutulle korkeudelle. Siirrä tai tarkista korkeus kohteessa.

Työskentely ilman jalustaa: Mittaa lasersäteen ja vertailupisteen korkeusero mittauslaatan 44 avulla. Siirrä tai tarkista korkeus mitattu korkeusero kohteessa.

Luotisäteen suuntaus samansuuntaiseksi/suoran kulman merkitä (katso kuva E)

Jos tulee merkitä suoria kulmia tai suunnata väliseiniä, tulee luotisäde 9 suunnata samansuuntaiseksi perusviivaan nähden (esim. seinä).

Aseta mittaustyökalu pystyasentoon ja suuntaa se niin, että luotisäde on suurin piirtein samansuuntainen perusviivan kanssa.

Tarkkaa kohdistamista varten on luotisäteen ja perusviivan välinen etäisyys mitattava suoraan mittaustyökalusta mittauslaatan 44 avulla. Mittaa luotisäteen ja perusviivan välinen etäisyys uudelleen mahdollisimman kaukana mittaustyö- kalusta. Säädä luotisäde niin, että sen etäisyys perusviivasta on sama kuin suoraan mittaustyökalusta mitattaessa.

Muuttuva lasersäde 6 osoittaa suoran kulman luotisäteeseen 9 nähden.

Pystysuorien tasojen näyttö (katso kuva F)

Pystysuuntien tai pystysuoran pinnan osoittamiseksi asetetaan mittaustyökalu pystyasentoon. Jos pystysuoran tason tulee olla suorassa kulmassa vertailulinjaan (esim. seinään) nähden, tulee luotisäde 9 suunnata tähän vertailulinjaan.

Muuttuva lasersäde 6 osoittaa pystysuoran suunnan.

Työskentely ilman laservastaanotinta (katso kuva G)

Suotuisissa valaistusolosuhteissa (pimeä ympäristö) ja lyhyellä matkalla voit työskennellä ilman laservastaanotinta. Jotta lasersäde näkyisi paremmin tulee valita joko vakioviivaköyttö tai pistekäyttö, jolloin kierrät pyörivän pään 10 käsin kohteeseen.

Työskentely laservastaanottimella (katso kuva H)

Epäsuotuisissa valaistusolosuhteissa (valoisa ympäristö, suora auringonpaiste) sekä suurilla etäisyyksillä kannattaa käyttää laservastaanotinta lasersäteen paremman löytämisen takia. Valitse pyörintäkäyttö suurimmalla pyörintänopeudella, kun käytät laservastaanotinta.

Mittaus suurilla etäisyyksillä (katso kuva I)

Kun mitataan suurilla etäisyyksillä, tulee käyttää laservastaanotinta lasersäteen löytämiseksi. Häiriövaikutusten pienentämiseksi, tulisi mittaustyökalun aina sijaita työpinnan keskellä ja jalustalla.

Työskentely ulkona (katso kuva J)

Ulkona työskenneltäessä tulisi aina käyttää laservastaanotinta.

Asenna mittaustyökalu jalustaan 48, jos työskentelet epävakaalla pohjalla. Aktivoi tärähdysvaroitustoiminto, alustan liikkeiden tai mittaustyökalun tärähtelyiden aiheuttamien mittausvirheiden välttämiseksi.

Suomi | 181

Katsaus laitteen näyttöihin

	Lasersäde	Laserin pyörintä*	vih-reä	punai-nen	vih-reä	punai-nen
Mittaustyökalun käynnistys (1 s itsetesti) ●			●			●
Vaaitus tai jälkivaaitus 2x/s ○ 2x/s
Mittaustyökalu on vaaitettu/käyttövalmis ●	●	●
Automaattisen vaaitusalueen ylitys 2x/s ○		●
Tärähdysvaroitin on aktivoitu ●
Tärähdysvaroitin on lauennut 2x/s ○ 2x/s
Akun jännite riittää ≤2 h käyttöön						2x/s
Paristot/akut tyhjät. ○ ○	●* viiva- ja pyörintäkäytössä
	2x/s	Vilkkumistaajuus (kaksi kertaa sekunnissa)
	●	Jatkuva käyttö
	○	Toiminto pysäytetty

Hoito ja huolto

Huolto ja puhdistus

Pidä aina rotaatiolaser, latauslaite ja laservastaanotin puhtaina.

Älä upota rotaatiolaseria, latauslaitetta tai laservastaanotinta veteen tai muihin nesteisiin.

Pyyhi pois lika kostealla pehmeällä rievulla. Älä käytä puhdistusaineita tai liuottimia.

Puhdista eritysesti rotaatiolaserin ulostuloaukos- sa olevat pinnat säännöllisesti ja varo nukkaa.

Jos rotaatiolaserissa, latauslaitteessa tai laservastaanottimessa, huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch sopimushuollon tehtäväksi.

Ilmoita ehdottomasti kaikissa kyselyissä ja vara- osatilauksissa 10-numeroinen tuotenumero, jo- ka löytyy rotaatiolaserin, latauslaitteen ja laservastaanottimen tyyppikilvestä.

Asiakaspalvelu ja asiakasneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta:

www.bosch-pt.com

Bosch-asiakasneuvontatiimi auttaa mielellään sinua tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyksissä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Puh.: [phone]

Rotaatiolaser, latauslaite, laservastaanotin, lisä- tarvikkeet ja pakkaukset tulee toimittaa ympä- ristöystävälliseen uusiokäyttöön.

Vain EU-maita varten:

Älä heitä rotaatiolaseria, latauslaitetta tai laservastaanotinta talousjätteisiin!

Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansal-

listen lakien muunnosten mukaan, tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön.

Akut/paristot:

Ni-MH: Nikkeli-metallihhydridi

Älä heitä akkua/paristoja talousjätteisiin, tuleen tai veteen. Akut/paristot tulee kerätä, kierrättää tai hävittää ympäristöystävällisellä tavalla.

Vain EU-maita varten:

Vialliset tai loppuunkäytetyt akut tulee kierrättää direktiivin 91/157/ETY mukaisesti.

Oikeus teknisiin muutoksiin pidätetään.

Ελληνικά | 183

15 Patareikorpuse lukustusnupp

Lisatarvikud/varuosad

Sulgege patareikorpus 14 ja keerake lukustus-nupp 15 asendisse

Suruge patareikorpuse kaane lukustus 24 väljapoole ja tömmake patareikorpuse kaas 34 lahti.

Pöörlemistasandi keeramine vertikaalasendi puhul

Keerake lahti lukustuskruvi 36, lükake kandur laseri mõõtelatile 38 ja keerake lukustuskruvi 36 uuesti kinni.
