| Тип продукту | Ротаційний лазерний рівень |
| Марка та модель | Bosch GRL 150 HV Set 2 Professional |
| Розміри (Д x Ш x В) | 183 x 170 x 186 mm |
| Вага (згідно EPTA 01/2003) | 1,8 кг |
| Живлення (лазер) | 2 x 1,2 V NiMH (акумулятор) або 2 x 1,5 V LR20 (лужні батарейки) |
| Автономність | Приблизно 40 год (NiMH) / 60 год (лужні) |
| Дальність (без приймача) | Приблизно 30 м |
| Дальність (з приймачем LR 1) | До 150 м (радіус) |
| Точність вирівнювання | < ±0,1 mm/m |
| Діапазон автоматичного вирівнювання | ±8 % (±5°) |
| Типовий час вирівнювання | 15 с |
| Швидкості обертання | 150 / 300 / 600 об/хв |
| Режими роботи | Обертання, прокладання ліній (10°/25°/35°), маркування точок |
| Функція попередження про удар | Так, зупинка лазера та червоне миготіння |
| Клас лазера | 2 (635 nm, <1 mW) |
| Тип захисту | IP54 (захист від пилу та водяних бризок) |
| Різьба штатива | 5/8" (horizontal) |
| Робоча температура | -10 °C до +50 °C |
| Лазерний приймач (входить у комплект) | LR 1, дальність 150 м, точність ±1 мм (точний) / ±3 мм (середній) |
| Зарядний пристрій (входить у комплект) | 100-240 В, 50/60 Гц, час заряджання 14 год |
| Обслуговування | Чистити м'якою вологою ганчіркою; не використовувати розчинники |
| Запчастини та ремонтопридатність | Ремонт тільки в авторизованому сервісному центрі Bosch; запчастини доступні через Bosch |
| Загальна інформація | Використання за призначенням: визначення та контроль горизонтальних, вертикальних ліній, вирівнювання та прямовисних ліній |
Часті запитання - GRL 150 HV Set 2 BOSCH
Питання користувачів про GRL 150 HV Set 2 BOSCH
0 питання про цей пристрій. Дайте відповідь на ті, що знаєте, або поставте власне.
Поставити нове питання про цей пристрій
Завантажте інструкції для вашого Лазерний рівень у форматі PDF безкоштовно! Знайдіть свій посібник GRL 150 HV Set 2 - BOSCH і поверніть собі контроль над електронним пристроєм. На цій сторінці опубліковані всі документи, необхідні для використання вашого пристрою. GRL 150 HV Set 2 бренду BOSCH.

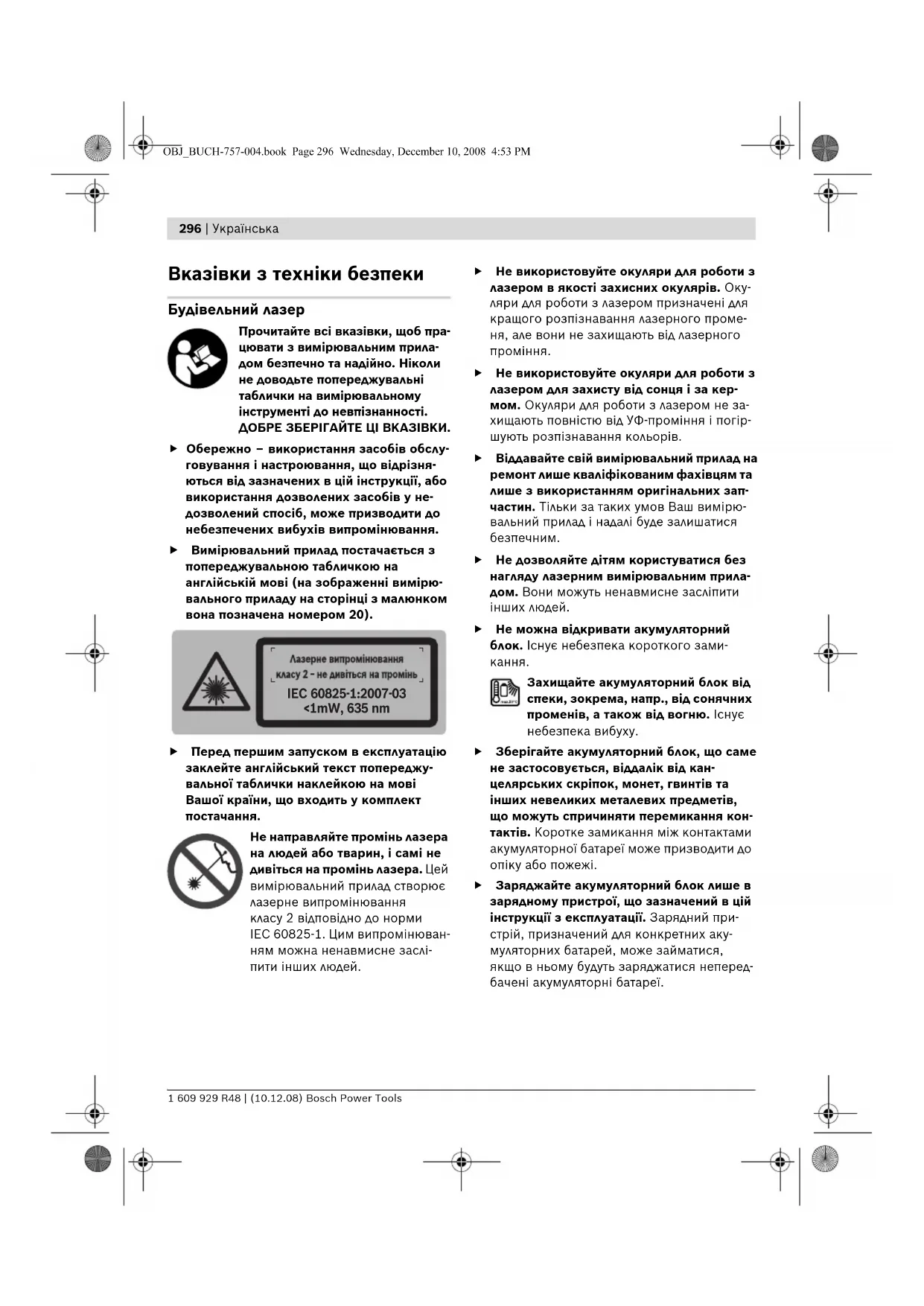

ПОСІБНИК КОРИСТУВАЧА GRL 150 HV Set 2 BOSCH
Українська....Сторінка 296
Періотрофікні клітoupуіа
28 Кнопка звукового сигнала
Вказівки з техніки безпеки
Будівельний лазер
Прочитайте всі вказівки, щоб пра- цювати з вимірювальним прила- дом безпечно та надійно. Ніколи не доводьте попереджувальні таблички на вимірювальному інструменті до невпізнанності. ДОБРЕ ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ.
Обережно – використання засобів обслуговування і настроювання, що відрізняються від зазначених в цій інструкції, або використання дозволених засобів у недозволений спосіб, може призводити до небезпечених вибухів випромінювання.
Вимірювальний прилад постачається з попереджувальною табличкою на англійській мові (на зображенні вимірювального приладу на сторінці з малюнком вона позначена номером 20).
Не направляйте промінь лазера на людей або тварин, і самі не дивіться на промінь лазера. Цей вимірювальний прилад створює лазерне випромінювання класу 2 відповідно до норми IEC 60825-1. Цим випромінюванням можна ненавмисне засліпити інших людей.
He використовуйте окуляри для роботи з лазером в якості захисних окулярів. Окуляри для роботи з лазером призначені для кращого розпізнавання лазерного променя, але вони не захищають від лазерного проміння.
He використовуйте окуляри для роботи з лазером для захисту від сонця і за кермом. Окуляри для роботи з лазером не захищають повністю від УФ-проміння і погіршують розпізнавання кольорів.
Віддавайте свій вимірювальний прилад на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Тільки за таких умов Ваш вимірювальний прилад і надалі буде залишатися безпечним.
He дозволяйте дітям користуватися без нагляду лазерним вимірювальним приладом. Вони можуть ненавмисне засліпити інших людей.
▶ Не можна відкривати акумуляторний блок. Існує небезпека короткого замикання.
Захищайте акумуляторний блок від спеки, зокрема, напр., від сонячних променів, а також від вогню. Існує небезпека вибуху.
Зберігайте акумуляторний блок, що саме не застосовується, віддалік від канцелярських скріпок, монет, гвинтів та інших невеликих металевих предметів, що можуть спричиняти перемикання контактів. Коротке замикання між контактами акумуляторної батареї може призводити до опіку або пожежі.
Заряджайте акумуляторний блок лише в зарядному пристрої, що зазначений в цій інструкції з експлуатації. Зарядний при- стрій, призначений для конкретних аку- муляторних батарей, може займатися, якщо в ньому будуть заряджатися неперед- бачені акумуляторні батареї.
Зарядний пристрій до акумуляторної батареї
Прочитайте всі попередження і вказівки. Недодержання попереджень і вказівок може призводити до удару електричним струмом, пожежі та/або серйозних травм.
Захищайте зарядний пристрій від дощу і вологи. Потрапляння води в зарядний пристрій збільшує ризик удару електричним струмом.
Не заряджайте акумуляторні батареї інших виробників. Зарядний пристрій придатний для заряджання акумуляторного блока Bosch, встромленого в будівельний лазер. При заряджанні акумуляторних блоків інших виробників існує небезпека пожежі і вибуху.
- Тримайте зарядний пристрій в чистоті. Забруднення можуть призводити до удару електричним струмом.
Кожний раз перед використанням перевіряйте зарядний пристрій, кабель і штепсель. Не користуйтеся зарядним пристроєм, якщо помітите пошкодження. Не розкривайте зарядний пристрій самостійно; ремонтувати його дозволяється лише кваліфікованим фахівцям з використанням оригінальних запчастин. Пошкоджений зарядний пристрій, шнур або штепсель збільшує ризик удару електричним струмом.
Не користуйтеся зарядним пристроєм на основі, що може легко займатися, (напр., на папері, текстильних матеріалах тощо) або в горючому середовищі. Нагрівання зарядного пристрою під час заряджання може призводити до пожежі.
▶ При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відповідне місце водою. Якщо рідина потрапила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спричиняти подразнення шкіри або опіки.
Лазерний приймач
Оптимальна робота з вимірю- вальним приладом можлива лише за умови, що Ви повністю прочитали інструкцію з експлуа- тації і вказівки щодо роботи з приладом і будете точно дотри- муватися цих вказівок. ДОБРЕ ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ.
Не встановлюйте вимірювальний прилад поблизу кардіостимуляторів. Магнітна пластина 29 створює поле, яке може негативно впливати на функціональну здатність кардіостимулятора.
- Trимайте вимірювальний прилад на відстані від магнітних носіїв даних і чутливих до магнітних полів приладів. Магнітна пластина 29 своєю дією може призвести до необоротної втрати даних.
Описання принципу роботи
Будь-ласка, відкрийте розгортку, на якій зображений будівельний лазер, зарядний пристрій і лазерний приймач, та тримайте цю сторінку перед собою, коли будете читати інструкцію.
Призначення
Будівельний лазер
Прилад призначений для визначення та перевірки точно горизонтальних ліній висоти, вертикальних ліній, ліній збігу та точок виска.
Зарядний пристрій до акумуляторної батареї
Використовуйте зарядний пристрій лише у тому випадку, якщо всі функції знаходяться у Вас повністю під контролем і Ви не вбачаєте обмежень в їх використанні або отримали відповідні вказівки.
Лазерний приймач
Вимірювальний прилад призначений для швидкого знаходження лазерних променів, що обертаються.
298 | Українська
Зображені компоненти
Нумерація зображених компонентів поси- лається на зображення будівельного лазера, зарядного пристрою і лазерного приймача на сторінці з малюнком.
Будівельний лазер/зарядний пристрій
1 Индикатор попередження про струси
2 Кнопка попередження про струси
3 Індикатор автоматичного нівелювання
4 Вимикач будівельного лазера
5 Кнопка ротаційного режиму і встановлення швидкості обертання
6 Змінний лазерний промінь
7 Прийомна лінза для дистанційного управління
8 Вихідний отвір для лазерного променя
9 Прямовисний промінь
10 Ротаційна головка
11 Кнопка лінійного режиму і встановлення довжини лінії
12 Індикатор зарядженості батарейок
13 Акумуляторний блок*
15 Фіксатор секції для батарейок
16 Фіксатор акумуляторного блока*
17 Гніздо для заряджання *
18 Гніздо під штатив 5/8"
19 Серійний номер будівельного лазера
20 Попереджувальна табличка для роботи з лазером
21 Зарядний пристрій*
24 Фіксатор секції для батарейок
25 Ватерпас лазерного приймача
26 Вимикач лазерного приймача
27 Кнопка настроювання точності
вимірювання
28 Кнопка звукового сигналу
29 Магнітна пластина
30 Зарубка для позначення середини
31 Приймальне віконце для лазерного променя
32 Дисплей
33 Гніздо під кріплення
34 Кришка секції для батарейок
35 Серійний номер лазерного приймача
36 Фіксуючий гвинт кріплення
37 Верхній край кріплення
39 Фіксуючий гвинт кріплення
40 Кріплення
41 Ватерпас кріплення
Індикатори лазерного приймача
а Індикатор «середньої» настройки
b Індикатор зарядженості батарейок
с Верхній індикатор напрямку
d lndikator звукового сигналу
e Індикатор середини
f Індикатор «прецизійної» настройки
g Нижній індикатор напрямку
Приладдя/запчастини
38 Далекомірна рейка*
42 Окуляри для роботи з лазером*
43 Кріплення для настінного монтажу*
(з середини 2009)
44 Вимірювальний шаблон з ніжкою*
45 Вимірювальний шаблон для стель*
46 Пульт дистанційного управління*
(з середини 2009)
47 Футляр
48 Штатив*
*Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя.
Українська | 299
Технічні дані
| Будівельний лазер GRL 150 HV | |
| Professional | |
| Товарний номер | 3 601 K15 300 |
| Робоча зона (радіус)1)– без лазерного приймача прибл.– з лазерним приймачем прибл. | 30 м150 м |
| Точність нівелювання1)2) | <± 0,1 мм/м |
| Діапазон автоматичного нівелювання, типовий | ±8 % (±5°) |
| Тривалість нівелювання, типова | 15 с |
| Швидкість обертання | 150/300/600 хвил.-1 |
| Робоча температура | -10 ... +50 °C |
| Температура зберігання | -20 ... +70 °C |
| Відносна вологість повітря макс. | 90 % |
| Клас лазера | 2 |
| Тип лазера | 635 нм, <1 мВт |
| Ø лазерного променя на вихідному отворі прибл.1) | 5 мм |
| Гніздо під штатив (горизонтальне) | 5/8" |
| Акумулятори (NiMH)Батарейки (лужно-марганцеві) | 2 x 1,2 В KR20 (D) (9 Агод.)2 x 1,5 В LR20 (D) |
| Робочий ресурс, прибл.– Акумулятори (NiMH)– Батарейки (лужно-марганцеві) | 40 год.60 год. |
| Вага відповідно до EPTA-Procedure 01/2003 | 1,8 кг |
| Розмір | 183 x 170 x 186 мм |
| Застосування надворі можливе | ● |
| Ступінь захисту | IP 54 (захист від пилу та бризок води) |
1) при 20 °C
2) уздовж осей
Будь ласка, зважайте на товарний номер, що зазначений на заводській табличці будівельного лазера. Торговельна назва окремих будівельних лазерів може розрізнятися.
Для точної ідентифікації будівельного лазера на заводській табличці позначений серійний номер 19.
300 | Українська
| Лазерний приймач LR 1 | |
| Professional | |
| Товарний номер | 3 601 K15 400 |
| Робочий діапазон ^1) – з будівельним лазером GRL 150 HV | 150 м |
| Кут прийому | 120° |
| Швидкість обертання, що приймається приладом | >200 хвил ^1 . |
| Точність вимірювання ^2) – «прецизійна» настройка– «середня» настройка | ± 1 мм± 3 мм |
| Робоча температура | -10 °C ... +50 °C |
| Температура зберігання | -20 °C ... +70 °C |
| Батарея | 1 x 9 B 6 L R 6 1 |
| Робочий ресурс, прибл. | 50 год. |
| Вага відповідно до EPTA-Procedure 01/2003 | 0,36 кг |
| Розмір | 148 x 73 x 30 мм |
| Застосування надворі можливе | ● |
| Ступінь захисту | IP 54 (захист від пилу та бризок води) |
| 1) Робочий діапазон може зменшуватися внаслідок несприятливих умов (напр., прямі сонячні промені).2) в залежності від відстані між лазерним приймачем і будівельним лазером | |
| Будь ласка, зважайте на товарний номер, що зазначений на заводській табличці лазерного приймача. Торговельна назва окремих лазерних приймачів може розрізнятися. | |
| Для точної ідентифікації лазерного приймача на заводській табличці позначений серійний номер 35. | |
Зарядний пристрій
| Товарний номер 1 609 203 X11 | ||
| Ном. напруга | В~ 100–240 | |
| Частота | Гц 50/60 | |
| Зарядна напруга акумуляторної батареї | В= 7,5 | |
| Зарядний струм | А | 1,0 |
| Допустимий температурний діапазон заряджання | °C 0–45 | |
| Тривалість заряджання | год. 14 | |
| Кількість акумуляторних елементів | 2 | |
| Ном. напруга (Акумулятори) | В= 2 x 1,2 | |
| Вага відповідно до ЕРТА-Procedure 01/2003 | кг 0,2 | |
| Клас захисту | ☐/II | |
Інформація щодо шуму
Будівельний лазер
Результати вимірювання визначені відповідно до EN 60745.
Оцінений як А рівень звукового тиску від вимірювального приладу, як правило, нижчий за 70 dB(A).
Лазерний приймач
Рівень звукового тиску від звукового сигналу за класом А становить на відстані 1 метра 95 дБ(А).
Не тримайте вимірювальний прилад близько до вуха!
Заява про відповідність СЕ
Будівельний лазер/зарядний пристрій: Ми заявляемо під нашу виключну відповідальність, що описаний в «Технічні дані» продукт відповідає таким нормам або нормативним документам:
EN 61010-1, EN 60825-1 (вимірювальні прилади) або EN 60950-1 (акумуляторні зарядні пристрої) відповідно до директив 2006/95/EG, 2004/108/EG, 98/37/EG (до 28.12.2009), 2006/42/EG (починаючи з 29.12.2009).
Технічні документи в: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
CE 08
Живлення будівельного лазера
Експлуатація з батареями/акумуляторними батареями
Використовуйте виключно нужно-марганцеві батареї або акумуляторні батареї.
Щоб відкрити секцію для батарейок 14, поверніть фіксатор 15 в положення ўвитягніть секцію для батарейок.
При встромлянні батарейок зважайте на правильну направленість полюсів, як це показано в секції для батарейок.
Завжди міняйте одночасно всі батарейки. Використовуйте лише батарейки одного виробника і однакової ємності.
Закрийте секцію для батарейок 14 і поверніть фіксатор 15 в положення
Якщо Ви неправильно вставили батарейки, вимірювальний прилад не вмикається. Встро-мляйте батарейки з правильною направленістю полюсів.
Виймайте батарейки, якщо Ви тривалий час не будете користуватися вимірювальним приладом. При тривалому зберіганні батарейки можуть кородувати і саморозряджатися.
Експлуатація з акумуляторним блоком
Перед першою експлуатацією приладу зарядіть акумуляторний блок 13. Акумуляторний блок можна заряджати лише за допомогою передбаченого для цього зарядного пристрою 21.
Зважайте на напругу в мережі! Напруга джерела живлення має відповідати даним на заводській табличці зарядного пристрою. Зарядні пристрої, розраховані на 230 В, можуть працювати також і від 220 В.
Встроміть в зарядний пристрій 21 штепсель 22, що підходить до Вашої мережі, щоб він займов у фіксацію.
302 | Українська
Встроміть зарядний штекер 23 зарядного пристрою у гніздо 17 акумуляторного блока. Увім-кніть зарядний пристрій в мережу живлення. Розряджений акумуляторний блок потребує на заряджання прибл. 14 год. Зарядний пристрій і акумуляторний блок захищені від перезаряджання.
Новий акумуляторний блок або такий, що не використовувався протягом тривалого часу, потребує для досягнення повної ємності прибл. 5 циклів заряджання-розряджання.
Не заряджайте акумуляторний блок 13 після кожного використання, інакше він втратить свою ємність. Акумуляторний блок треба заряджати лише тоді, коли мигає або світиться індикатор зарядженості батарейок 12.
Значно скорочена тривалість експлуатації після заряджання свідчить про те, що акумуляторний блок вичерпав себе і його треба поміняти.
При розрядженому акумуляторному блоці з вимірювальним приладом можна працювати через зарядний пристрій 21, увімкнутий в мережу електропостачання. Вимкніть вимірювальний прилад, дайте акумуляторному блоку зарядитися протягом прибл. 10 хвил. та увімкніть вимірювальний прилад з під'єднаним зарядним пристроєм.
Щоб поміняти акумуляторний блок 13, поверніть фіксатор 16 в положення витягніть акумуляторний блок 13.
Встроміть новий акумуляторний блок і поверніть фіксатор 16 в положення
Виймайте акумуляторний блок, якщо Ви тривалий час не будете користуватися вимірювальним приладом. При тривалому зберіганні акумуляторні батареї можуть кородувати або саморозряджатися.
Індикатор зарядженості батарейок
Якщо індикатор зарядженості батарейок 12 почав мигати червоним кольором, вимірю- вальний прилад може працювати ще 2 години.
Якщо індикатор зарядженості батарейок 12 світиться червоним кольором, вимірювання більше не можливі. Вимірювальний прилад автоматично вимикається через 1 хвилину.
Живлення лазерного приймача
Використовуйте лише нужно-марганцеві батареї.
Притисніть фіксатор 24 секції для батарейок назовні і підніміть кришку секції для батарейок 34.
При встромлянні батареї зважайте на правильну направленість полюсів, як це показано в секції для батарейок.
Після того, як індикатор зарядженості батарейок b вперше з'явився на дисплеї 32, лазерний приймач може працювати ще прибл. 3 год.
Виймайте батарею, якщо Ви тривалий час не будете користуватися лазерним приймачем. При тривалому зберігännі батарея може кородувати і саморозряджатися.
Експлуатація
Початок роботи з будівельним лазером
Уникайте сильних поштовхів та падіння вимірювального приладу. Після сильних зовнішніх впливів на вимірювальний прилад перед подальшою роботою з приладом обов'язково перевірте точність роботи приладу (див. «Точність нівелювання ротаційного лазера», стор. 306).
Не допускайте впливу на вимірювальний прилад екстремальних температур та температурних перепадів. Зокрема, не залишайте його на тривалий час в машині. Якщо вимірювальний прилад зазнав впливу перепаду температур, перш ніж вмикати його, дайте йому стабілізувати свою температуру. Екстремальні температури та температурні перепади можуть погіршувати точність вимірювального приладу.
Встановлення вимірювального приладу
Горизонтальне
положення
Вертикальне
положення
Встановіть вимірювальний прилад у горизонтальному або вертикальному положенні на стійку основу, монтуйте його на штативі 48 або на настінному кріпленні 43.
Через високу точність нівелювання вимірю- вальний прилад дуже чутливо реагує на стря- сання та зміни в положенні. Тому слідкуйте за стабільним положенням вимірювального при- ладу, щоб уникнути переривання у роботі з причин додаткового нівелювання.
Вмикання/вимикання
Не направляйте промінь лазера на людей або тварин (зокрема на рівні їхніх очей), і самі не дивіться на промінь лазера (навіть з великої відстані). Відразу після вмикання вимірювальний прилад випромінює вертикальний прямовисний промінь 9 та змінний промінь 6.
Щоб увімкнути вимірювальний прилад, натисніть на вимикач 4. Індикатори 1, 3 та 12 коротко засвічуються. Вимірювальний прилад відразу розпочинає автоматичне самонівелювання. Під час нівелювання індикатор нівелювання 3 мигає зеленим кольором, лазер мигає у точковому режимі.
Вимірювальний прилад закінчив нівелювання, якщо індикатор нівелювання 3 світиться зеленим кольором і лазер безперервно світиться. Після закінчення нівелювання вимірювальний прилад автоматично вмикається в ротаційний режим.
За допомогою кнопок режимів роботи 5 і 11 Ви можете вибрати режим роботи ще під час самонівелювання (див. «Режими роботи будівельного лазера», стор. 303). В такому витадку вимірювальний прилад після закінчення самонівелювання вмикається у вибра- ний режим.
Щоб вимкнути вимірювальний прилад, натисніть на вимикач 4.
3 метою заощадження батарейок вимірювальний прилад автоматично вимикається, якщо він понад 2 години знаходиться за межами самонівелювання або попередження про струси активоване більше ніж 2 години (див. «Автоматичне нівелювання ротаційного лазера», стор. 305). Встановіть вимірювальний прилад заново і знову увімкніть його.
Режими роботи будівельного лазера
Огляд
Всі три режими роботи можливі як в горизонтальному, так і у вертикальному положенні вимірювального приладу.
Ротаційний режим
Ротаційний режим особливо рекомендується при використанні лазерного приймача. Можливі різні швидкості обертання.
Лінійний режим
В цьому режимі змінний лазерний промінь рухається в обмеженому куті отвору. Завдяки цьому лазерний струмінь видно краще, ніж в ротаційному режимі. Можливі різні кути отвору.
Точковий режим
У цьому режимі змінний лазер- ний промінь видно найкраще. Цей режим використовується, напр., для простого переносу висоти і для перевірки точок збігу.
Ротаційний режим (150/300/600 хвил. ^-1 )
Після кожного вмикання вимірювальний прилад знаходиться у ротаційному режимі із середньою швидкістю обертання.
Щоб поміняти режим з лінійного на ротаційний, натисніть на кнопку ротаційного режиму 5. Ротаційний режим вмикається на середній швидкості обертання.
304 | Українська
Для зміни швидкості обертання натискайте повторно на кнопку ротаційного режиму 5 до тих пір, поки не буде встановлена необхідна швидкість.
При роботах з лазерним приймачем рекомендується встановлювати максимальну швидкість обертання. При роботах без лазерного прийма-ча з метою кращої видимості лазерного про-меня зменшіть швидкість обертання і користуйтеся окулярами для роботи з лазером 42.
Лінійний режим, точковий режим (10°/25°/35°, 0°)
Щоб перейти в лінійний або точковий режим, натисніть на кнопку лінійного режиму 11. Вимірювальний прилад перемикається в лінійний режим з найменшим кутом отвору.
Щоб поміняти кут отвору, натисніть на кнопку лінійного режиму 11. Кут отвору збільшується у два ступені, одночасно з кожним ступенем збільшується швидкість обертання. При натисканні на кнопку лінійного режиму 11 втретє вимірювальний прилад після короткого тремтіння перемикається в точковий режим. Якщо ще раз натиснути на кнопку 11, прилад повертається в лінійний режим з найменшим кутом отвору.
Вказівка: В результаті інертності лазер може злегка виходити за кінцеві точки лазерної лінії.
Для розташування лазерної лінії/лазерної точки в площині обертання поверніть рукою ротаційну головку 10 в необхідне положення або користуйтеся пультом дистанційного управління 46.
Повертання площини обертання у вертикальному положенні
Якщо вимірювальний прилад знаходиться у вертикальному положенні, лазерну точку, лазерну лінію або площину обертання можна за допомогою пульта дистанційного управління 46 повернути навколо вертикальної осі. Зважайте на інструкцію з експлуатації до пульта дистанційного управління.
Початок роботи з лазерним приймачем
Захищайте лазерний приймач від вологи.
Не допускайте впливу на лазерний приймач екстремальних температур та температурних перепадів. Зокрема, не залишайте його на тривалий час в машині. Якщо лазерний приймач зазнав впливу перепаду температур, перш ніж вмикати його, дайте йому стабілізувати свою температуру. Екстремальні температури та температурні перепади можуть погіршувати точність лазерного приймача.
Встановіть лазерний приймач на відстані щонайменше 50 см від будівельного лазера. Розташовуйте лазерний приймач так, щоб лазерний промінь досягав приймального віконця 31. Встановіть будівельний лазер на найвищу швидкість обертання.
Вмикання/вимикання
▶ При увімкненні лазерного приймача лунає гучний звуковий сигнал. З цієї причини тримайте лазерний приймач далеко від вуха і від інших осіб. Гучний звук може пошкодити слух.
Щоб увімкнути лазерний приймач, натисніть на вимикач 26. Подаються два звукові сигнали, і на дисплеї коротко з'являються всі індикатори.
Щоб вимкнути лазерний приймач, знову натисніть на вимикач 26.
Якщо протягом прибл. 10 хвил. на лазерному приймачі не будуть натискатися ніякі кнопки і протягом 31 10 хвил. на приймальне віконце не будуть потрапляти лазерні промені, лазерний приймач для заощадження батареї автоматично вимикається. Про вимкнення свідчить звуковий сигнал.
Настроювання індикатора середини
За допомогою кнопки 27 можна задати, з якою точністю положення лазерного променя у приймальному віконці буде показуватися як «по центру»:
- «прецизійна» настройка (індикатор f на дисплеї),
- «середня» настройка (індикатор а на дисплеї).
При зміні настройки точності подається звуковий сигнал.
Після вмикання лазерного приймача завжди настроєна «середня» точність.
Індикатори напрямку
Нижній індикатор g, індикатор середини e і верхній індикатор c (спереду і ззаду лазерного приймача) показують місцезнаходження лазерного променя у приймальному віконці 31. Додатково можна увімкнути звуковий сигнал для індикації положення (див. «Звуковий сигнал для індикації лазерного променя», стор. 305).
Лазерний приймач дуже низько: Якщо лазерний промінь потрапляє у верхню частину приймального віконця 31, на дисплеї з'являється нижній індикатор напрямку g. При увімкнутому звуковому сигналі звуковий сигнал подається з повільним інтервалом. Пересуньте лазерний приймач за напрямком стрілки угору. При наближенні до зарубки середини 30 від індикатора напрямку g залишається лише кінчик.
Лазерний приймач дуже високо: Якщо лазерний промінь потрапляє в нижню частину приймального віконця 31, на дисплеї з'являється верхній індикатор напрямку с. При увімкнутому звуковому сигналі звуковий сигнал подається із швидким інтервалом. Пересуньте лазерний приймач за напрямком стрілки униз. При наближенні до зарубки середини 30 від індикатора напрямку с залишається лише кінчик.
Лазерний приймач посередині: Якщо лазерний промінь попадає на приймальне віконце 31 на рівні зарубки для позначення середини 30, з'являється індикатор середини е. При увімкнутому звуковому сигналі лунає безперервний звуковий сигнал.
Звуковий сигнал для індикації лазерного променя
Для індикації положення лазерного променя в приймальному віконці 31 можна увімкнути звуковий сигнал.
При увімкненні лазерного приймача звуковий сигнал завжди вимкнутий.
Звуковий сигнал може вмикатися з різною голосністю.
Щоб увімкнути або поміняти звуковий сигнал, натискайте на кнопку звукового сигналу 28 до тих пір, поки не буде відображатися потрібна голосність. При середній голосності індикатор звукового сигналу d на дисплеї мигає, при великій голосності індикатор горить безперервно, при вимкнутому звуковому сигналі індикатор гасне.
Автоматичне нівелювання ротаційного лазера
Огляд
Після вмикання вимірювальний пристрій автоматично розпізнає горизонтальне або вертикальне положення. Щоб перейти з горизонтального положення у вертикальне, вимкніть вимірювальний прилад, встановіть його в бажане положення і знову увімкніть.
Після вмикання вимірювальний прилад перевіряє горизонтальне/вертикальне положення і автоматично компенсує нерівності в межах діапазону автоматичного нівелювання бл. 8 % (± 0,8 м/10 м).
Якщо після вмикання або зміни положення вимірювальний прилад перекошений більше як на 8 %, автоматичне нівелювання не можливе. В такому випадку ротор зупиняється, лазер мигає і індикатор автоматичного нівелювання 3 світиться червоним кольором. Заново розташуйте вимірювальний прилад і зачекайте, поки не закінчиться автоматичне нівелювання. Без нового розташування лазер автоматично вимикається через 2 хвилини, вимірювальний прилад автоматично вимикається через 2 години.
Нівельований вимірювальний прилад постійно перевіряє горизонтальне/вертикальне положення. При пересуванні здійснюється автоматичне нівелювання. З метою уникнення неправильних вимірювань під час автоматич-
306 | Українська
ного нівелювання ротор зупиняється, лазер мигає і індикатор автоматичного нівелювання 3 мигає зеленим кольором.
Функція попередження про струси
Вимірювальний прилад обладнаний функцією попередження про струси, що не дозволяє здійснити автоматичне нівелювання на новій висоті і, таким чином, запобігає помилкам у висоті при зміні положення, струсах вимірювального приладу та при вібраціях основи.
Щоб увімкнути попередження про струси, натисніть на кнопку попередження про струси 2. Індикатор попередження про струси 1 світиться зеленим кольором, попередження про струси активується через 30 с.
Якщо при зміні положення вимірювального приладу прилад виходить за межі точності нівелювання, а також при реєстрації сильних струсів подається попередження про струси: Обертання зупиняється, лазер мигає, індикатор автоматичного нівелювання 3 гасне і індикатор попередження про струси 1 мигає червоним кольором. Прилад запам'ятовує актуальний режим роботи.
При попередженні про струси натисніть на кнопку попередження про струси 2. Функція попередження про струси вмикається заново, і вимірювальний прилад розпочинає автоматичне нівелювання. Після закінчення нівелювання вимірювального приладу (індикатор автоматичного нівелювання 3 світиться зеленим кольором), прилад вмикається на записаний в пам'яті режим роботи. Перевірте висоту лазерного променя у реперній точці і за необхідністю скоректуйте висоту.
Якщо після попередження про струси функція не буде повторно увімкнута натисканням на кнопку 2, лазер через 2 хвил. автоматично вимикається, через 2 години автоматично вимикається також і вимірювальний прилад.
Щоб вимкнути функцію попередження про струси, один раз натисніть на кнопку попередження про струси 2 або натисніть на кнопку два рази, якщо було попередження про струси (індикатор попередження про струси 1 мигає червоним кольором). Після вимкнення попередження про струси індикатор попередження про струси 1 гасне.
Точність нівелювання ротаційного лазера
Фактори, що впливають на точність
Найбільший вплив справляє температура зовнішнього середовища. Особливо температурні коливання, що спостерігаються в міру віддалення від грунту, можуть спричиняти відхилення лазерного променя.
Відхилення стають помітними починаючи з довжини вимірювальної ділянки прибл. 20 м, на відстані 100 м вони можуть становити удвічі або навіть вчетверо більше значення ніж при 20 м. Оскільки температурні коливання є найбільши-ми близько до грунту, Вам необхідно починаючи з довжини вимірювальної ділянки 20 м завжди монтувати вимірювальний прилад на штативі. Крім того, за можливістю вимірювальний прилад треба встановлювати в центрі робочої ділянки.
Перевірка точності вимірювального приладу
Крім зовнішніх факторів, також і фактори, що полягають у самому приладі (напр., падіння або сильні поштовхи), можуть спричиняти відхилення. З цієї причини треба кожний раз перед початком роботи перевіряти точність вимірювального приладу.
Для перевірки на твердому грунті необхідна вільна вимірювальна ділянка довжиною 20 м між двона стінами А і В. Вимірювання – треба здійснювати з горизонтальним положенням вимірювального приладу – в обох напрямках (туди і назад) на осі Х та У (4 процедури вимірювання).
– Встановіть вимірювальний прилад у горизонтальному положенні коло стіни А на штатив 48 (приладдя) або встановіть його на тверду, рівну основу. Увімкніть вимірювальний прилад.
Українська | 307
– Після нівелювання спрямуйте лазерний промінь в точковому режимі на стіну А. Позначте на стіні середину лазерного променя (точка I).
– Розташуйте вимірювальний прилад –, не повертаючи його, – коло стіни В, увімкніть його та дайте йому нівелюватися.
- Відстань d між двома позначеними на стіні А точками I і III – це фактична розбіжність на вимірюваній осі.
Повторіть цю процедуру для трьох осей, що залишилися. Для цього повертайте вимірювальний прилад перед початком кожної процедури на 90°.
На відстані 2 x 20 м = 40 м допускається розбіжність максимум:
40 M x ±0,1 MM/M = ±4 MM.
Тобто різниця d між точками 1 і Ш не повинна перебільшувати при кожному з чотирьох вимірювань 4 мм.
Якщо в одному з напрямків розбіжність буде більшою, прилад треба віднести в майстерню Bosch для перевірки.
Вказівки з роботи з будівельним лазером
Для позначення завжди використовуйте середину лазерної точки. Розмір лазерної точки міняється в залежності від відстані.
Окуляри для роботи з лазером (приладдя)
Окуляри для роботи з лазером відфільтровують світло зовнішнього середовища. Завдяки цьому червоне світло лазера здається для очей світлішим.
Не використовуйте окуляри для роботи з лазером в якості захисних окулярів. Окуляри для роботи з лазером призначені для кращого розпізнавання лазерного променя, але вони не захищають від лазерного проміння.
▶ Не використовуйте окуляри для роботи з лазером для захисту від сонця і за кермом. Окуляри для роботи з лазером не захищають повністю від УФ-проміння і погіршують розпізнавання кольорів.
Робота з пультом дистанційного управління (приладдя)
Натисканням на кнопки управління можна зупинити нівелювання вимірювального приладу, в результаті чого обертання на короткий час припиняється. Цього ефекту можна уникнути при використанні пульта дистанційного управління 46.
Прийомні лінзи 7 для пульта дистанційного управління знаходяться з трьох боків вимірю- вального приладу, зокрема, над панеллю обслуговування спереду.
Робота зі штативом (приладдя)
Вимірювальний прилад має гніздо під штатив 5/8" для горизонтальної роботи із штативом. Поставте вимірювальний прилад гніздом під штатив 18 на різьбу 5/8" штатива і затисніть його фіксуючим гвинтом штатива.
На штативі 48 з вимірювальною шкалою Ви можете безпосередньо встановити відхилення у висоті.
Робота з настінним кріпленням (приладдя) (див.мал.С)
Вимірювальний прилад може закріплюватися на кріпленні для настінного монтажу 43. В горизонтальному режимі кріплення для настінного монтажу дозволяє використовувати вимірювальний прилад на будь-якій висоті. У вертикальному режимі можливе закріплення на штативі 5/8" 48.
Роботи з вимірювальним шаблоном для стель (див.мал.С)
Вимірювальний шаблон для стель 45 може використовуватись, напр., для вирівнювання по висоті підвісних стель. Закріпіть вимірювальний шаблон для стель за допомогою магнітного кріплення, напр., на балці.
Половина шаблону, що віддзеркалює, покращує видимість лазерного променя за несприятливих умов, через прозору половину лазерний промінь видно також і з тильного боку.

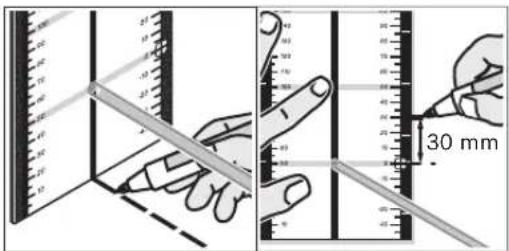

Роботи з вимірювальним шаблоном (приладдя)
За допомогою вимірювального шаблона 44 Ви можете переносити лазерну позначку на підлогу або висоту лазера на стіну.
Користуючись нулем і шкалою, Ви можете вимірювати відстань до бажаної висоти і переносити її в інше місце. Завдяки цьому не треба точно настроювати вимірювальний прилад на висоту, що переноситься.
Вимірювальний шаблон 44 має дзеркальне покриття, що покращує видимість лазерного променя на великій відстані і при сильному сонці. Більша яскравість помітна лише тоді, коли Ви дивитеся на вимірювальний шаблон паралельно до лазерного променя.
Роботи з далекомірною рейкою (приладдя) (див. мал. J)
При перевірці рівності та нанесенні похилів рекомендується користуватися вимірювальною рейкою 38 з лазерним приймачем.
Вказівки щодо роботи з лазерним приймачем
Позначення
За допомогою зарубки для позначення середини 30 справа і зліва на лазерному приймачі можна позначати рівень лазерного променя, коли він проходить через середину приймального віконця 31. Позначки середини знаходяться на відстані 45 мм від верхнього краю лазерного приймача.
Вирівнювання ватерпасом
За допомогою ватерпаса 25 Ви можете вирівняти лазерний приймач за вертикаллю (прямовисно). Перекошений лазерний приймач призводить до неправильних результатів вимірювання.
Монтаж на кріпленні (див. мал. А)
За допомогою кріплення 40 лазерний приймач можна монтувати на далекомірну рейку будівельного лазера 38 (приладдя) або на інші допоміжні засоби до 65 мм завширшки.
Прикрутіть кріплення 40 за допомогою кріпильного гвинта 39 до гнізда 33 з заднього боку лазерного приймача.
Відпустіть фіксуючий гвинт 36, надіньте кріплення, напр., на далекомірну рейку будівельного лазера 38 і знову затягніть фіксуючий гвинт 36.
За допомогою ватерпаса 41 Ви можете вирівняти кріплення 40 за горизонталю.
Верхній край 37 кріплення знаходиться на одному рівні з зарубками для позначення середини 30 і може використовуватися для позначення лазерного променя.
Монтаж на магніті (див. мал. В)
Якщо нема потреби в дуже міцному закріпленні, Ви можете прикріпити лазерний приймач за допомогою магнітної пластини 29 торцевим боком до металу.
Приклади роботи
Переніс/перевірка висоти (див. мал. D)
Встановіть вимірювальний прилад горизонтально на тверду основу або монтуйте його на штатив 48 (приладдя).
При роботах із штативом: Спрямуйте лазерний промінь на необхідну висоту. Перенесіть/перевірте висоту в бажаному місці.
При роботах без штатива: За допомогою вимірювального шаблону 44 визначте різницю у висоті між лазерним променем і реперною точкою. Перенесіть/перевірте виміряну різницю у висоті в бажаному місці.
Паралельне спрямування прямовисного про- меня/нанесення прямих кутів (див. мал. Е)
Якщо треба нанести прямий кут або визначити місце для перегородки, Вам необхідно направити прямовисний промінь 9 паралельно, тобто на однаковій відстані від вихідної лінії (напр., стіни).
Для цього встановіть вимірювальний прилад у вертикальному положенні таким чином, щоб прямовисний промінь проходив приблизно паралельно до вихідної лінії.
Для точного наведення замірте за допомогою вимірювального шаблона 44 відстань між прямовисним променем та реперною лінією.
Ще раз замірте відстань між прямовисним променем та реперною лінією на якомога більшій відстані від вимірювального приладу. Спрямуйте прямовисний промінь так, щоб відстань до реперної лінії була такою самою, як при вимірюванні безпосередньо на вимірювальному приладі.
Змінний лазерний промінь 6 показує прямий кут з прямовисним променем 9.
Розмічення вертикалі/вертикальної площини (див. мал. F)
Для розмічення вертикалі/вертикальної пло- щини встановіть вимірювальний прилад вертикально. Якщо вертикальна площина має знаходитися під прямим кутом до реперної лінії (напр., до стіни), вирівняйте прямовис- ний кут 9 за цією реперною лінією.
Змінний лазерний промінь 6 показує вертикаль.
310 | Українська
Робота без лазерного приймача (див. мал. G)
За сприятливих умов (темне середовище) та на коротких відстанях Ви можете працювати без лазерного приймача. Щоб лазерний промінь було краще видно, працюйте в лінійному режимі або ж виберіть точковий режим і поверніть рукою ротаційну головку 10 в бажаному напрямку.
Робота з лазерним приймачем (див. мал. Н)
За несприятливих умов (світле середовище, пряме сонячне світло) та на великих відстанях, щоб легше було знайти лазерний промінь, користуйтесь лазерним приймачем. При роботі з лазерним приймачем виберіть ротаційний режим з максимальною швидкістю обертання.
Вимірювання на великих відстанях (див. мал. I)
При роботі на великих відстані для знаходження лазерного променя користуйтеся лазерним приймачем. Щоб зменшити вплив заважаючих факторів, рекомендується завжди встановлювати вимірювальний прилад на штативі посередині робочої зони.
Роботинадворі (див.мал. J)
При роботах надворі рекомендується завжди використовувати лазерний приймач. При нестабільному грунті закріпіть вимірю- вальний прилад на штативі 48. Активуйте функцию попередження про струси, щоб запобігти помилкам вимірювання при струсах грунту або вимірювального приладу.
Огляд індикаторів
| Лазерний промінь | Обертання лазера* | зеле-ний | чер-воний | зеле-ний | чер-воний | |
| Вимірювальний прилад увімкнутий (1 с самоперевірка) ● | ● | ● | ||||
| Нівелювання і додаткове нівелювання 2х/с ○ 2х/с | ||||||
| Вимірювальний прилад нівелюваний/ готовий до роботи ● ● ● | ||||||
| Діапазон автоматичного нівелювання перевищений 2х/с ○ ● | ||||||
| Попередження про струси активоване ● | ||||||
| Попередження про струси спрацювало 2х/с ○ 2х/с | ||||||
| Напруги батареї вистачить ще на ≤ 2 г. роботи 2х/с | ||||||
| Сіли батарейки ○ ○ ● | ||||||
| * в лінійному або ротаційному режимі | ||||||
| 2х/с | Частота мигання (два рази на секунду) | |||||
| ● | Постійний режим | |||||
| ○ | Функція дезактивована | |||||
Українська | 311
Технічне обслуговування і сервіс
Технічне обслуговування і очищення
Завжди тримайте будівельний лазер, зарядний пристрій і лазерний приймач у чистоті.
Не пірнайте будівельний лазер, зарядний пристрій і лазерний приймач у воду і іншу рідину.
Витирайте забруднення вологою м'якою ган- чіркою. Не користуйтеся мийними засобами і розчинниками.
Зокрема, регулярно прочищайте поверхні коло вихідного отвору будівельного лазера і слідкуйте при цьому за тим, щоб не залишалося ворсинок.
Якщо незважаючи на ретельну процедуру виготовлення і випробування будівельний лазер, зарядний пристрій чи лазерний приймач все-таки вийде з ладу, ремонт має виконувати лише майстерня, авторизована для електроінструментів Bosch.
При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний товарний номер, що стоїть на заводській табличці будівельного лазера, зарядного пристрою чи лазерного приймача відповідно.
Сервісна майстерня і обслуговування клієнтів
В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і технічного обслуговування Вашого продукту.
Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою:
www.bosch-pt.com
Консультанти Bosch з радістю допоможуть Вам при запитаннях стосовно купівлі, застосування і налагодження продуктів і приладя до них.
Україна
Бош Сервіс Центр Електроінструментів вул. Крайня, 1, 02660, Київ-60
Тел.: +38 (044) 5 12 03 75
Тел.: +38 (044) 5 12 04 46
Тел.: +38 (044) 5 12 05 91
Факс: +38 (044) 5 12 04 46
E-Mail: service@bosch.com.ua
Адреса Регіональних гарантійних сервісніх майстерень зазначена в Національному гарантійному талоні.
Видалення
Будівельний лазер, зарядний пристрій, приладдя і упаковку треба здавати на екологічно чисту повторну переробку.
Лише для країн ЄС:
Не викидайте будівельний лазер, зарядний пристрій та лазерний приймач в побутове сміття! Відповідно до європейської директиви 2002/96/EG про від- працьовані електро- і електронні
прилади і її перетворення в національному законодавстві вимірювальні прилади, що вийшли з вживання, повинні здаватися окремо і утилізуватися екологічно чистим способом.
Ni-MH: Нікель-метал-гібрид
Не викидайте акумулятори/батарейки в побутове сміття, не кидайте їх у вогонь або воду. Акумулятори/батарейки повинні здаватися окремо на повторну переробку або видалятися іншим екологічно чистим способом.
Лише для країн ЄС:
Відповідно до директиви 91/157/EWG пошкоджені або відпрацьовані акумулятори/батарейки повинні здаватися на повторну переробку.
Можливі зміни.
312 | Română
Факс: +359 (02) 62 46 49
