| Vrsta izdelka | Rotacijski laser |
| Znamka in model | Bosch GRL 150 HV Set 2 Professional |
| Mere (D x Š x V) | 183 x 170 x 186 mm |
| Teža (po EPTA 01/2003) | 1,8 kg |
| Napajanje (laser) | 2 x 1,2 V NiMH (akumulator) ali 2 x 1,5 V LR20 (alkalne baterije) |
| Avtonomija | Približno 40 h (NiMH) / 60 h (alkalne) |
| Doseg (brez sprejemnika) | Približno 30 m |
| Doseg (s sprejemnikom LR 1) | Do 150 m (polmer) |
| Natančnost niveliranja | < ±0,1 mm/m |
| Območje samodejnega niveliranja | ±8 % (±5°) |
| Tipičen čas niveliranja | 15 s |
| Hitrosti vrtenja | 150 / 300 / 600 vrt/min |
| Načini delovanja | Vrtenje, risanje linij (10°/25°/35°), označevanje točk |
| Funkcija opozorila na tresljaje | Da, zaustavitev laserja in rdeče utripanje |
| Laserski razred | 2 (635 nm, <1 mW) |
| Vrsta zaščite | IP54 (zaščiteno pred prahom in brizganjem vode) |
| Priključek za stojalo | 5/8" (vodoravno) |
| Delovna temperatura | -10 °C do +50 °C |
| Laserski sprejemnik (priložen) | LR 1, doseg 150 m, natančnost ±1 mm (fino) / ±3 mm (srednje) |
| Polnilnik (priložen) | 100-240 V, 50/60 Hz, čas polnjenja 14 h |
| Vzdrževanje | Čistite z mehko, vlažno krpo; ne uporabljajte topil |
| Nadomestni deli in popravljivost | Popravilo samo pri pooblaščenem servisu Bosch; nadomestni deli so na voljo prek Boscha |
| Splošne informacije | Namenska uporaba: določanje in nadzor vodoravnih, navpičnih linij, poravnav in navpičnih smeri |
Pogosto zastavljena vprašanja - GRL 150 HV Set 2 BOSCH
Vprašanja uporabnikov o GRL 150 HV Set 2 BOSCH
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Laser nivo v formatu PDF brezplačno! Poiščite svoja navodila GRL 150 HV Set 2 - BOSCH in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. GRL 150 HV Set 2 znamke BOSCH.
NAVODILA ZA UPORABO GRL 150 HV Set 2 BOSCH
22 Mrežni utikač uredjaja za punjenje*
23 Utikač za punjenje*
Laserski prijemnik\*
24 Blokiranje poklopca prostora za bateriju
Vertikalu pokazuje variabilni laserski zrak 6.

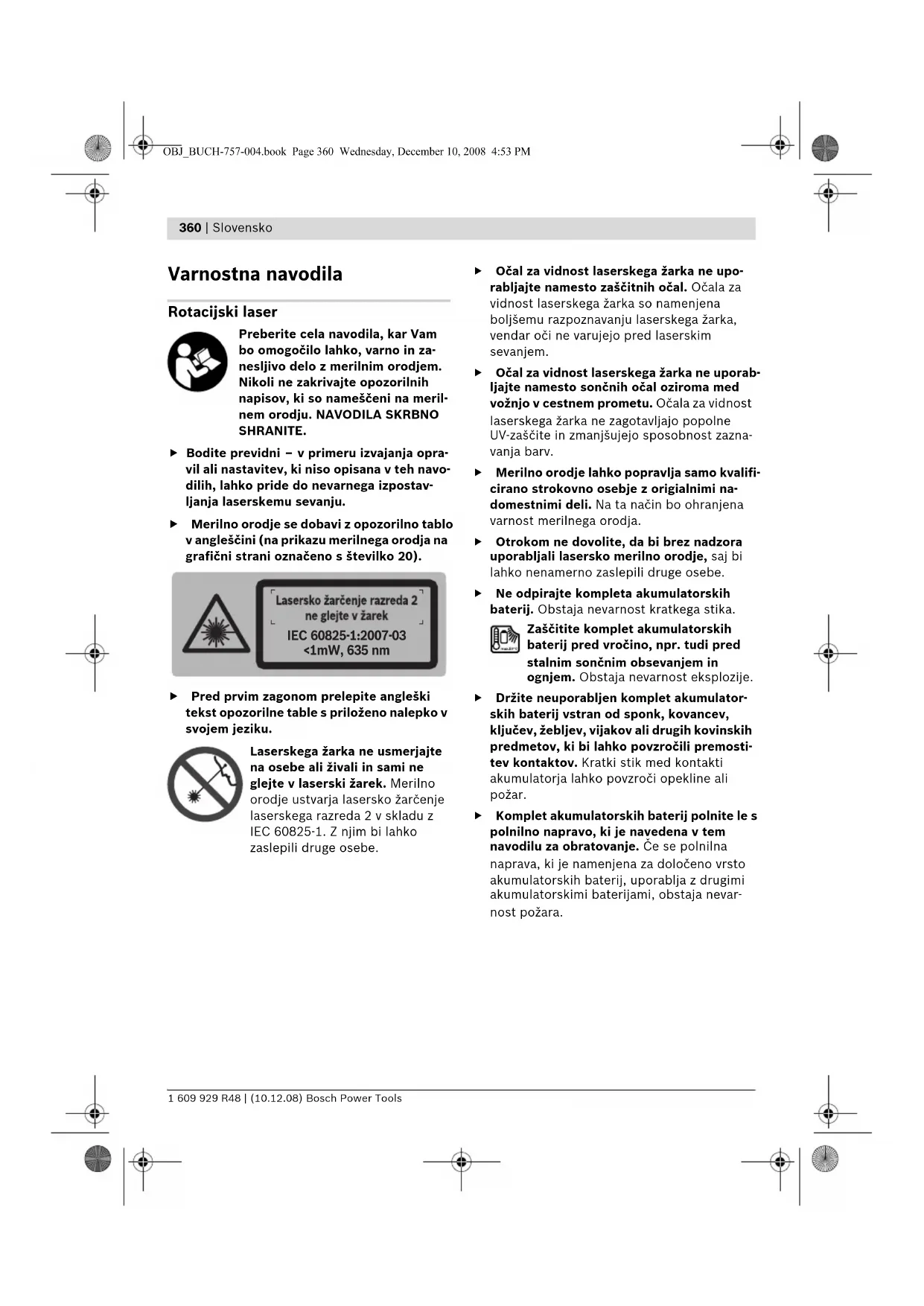

Preberite cela navodila, kar Vam bo omogočilo lahko, varno in zanesljivo delo z merilnim orodjem. Nikoli ne zakrivajte opozorilnih napisov, ki so nameščeni na merilnem orodju. NAVODILA SKRBNO SHRANITE.
Bodite previdni – v primeru izvajanja opravil ali nastavitev, ki niso opisana v teh navodilih, lahko pride do nevarnega izpostavljanja laserskemu sevanju.
▶ Merilno orodje se dobavi z opozorilno tablo v angleščini (na prikazu merilnega orodja na grafični strani označeno s številko 20).
Laserskega žarka ne usmerjajte na osebe ali živali in sami ne glejte v laserski žarek. Merilno orodje ustvarja lasersko žarčenje laserskega razreda 2 v skladu z IEC 60825-1. Z njim bi lahko zaslepili druge osebe.
Očal za vidnost laserskega žarka ne uporabljajte namesto zaščitnih očal. Očala za vidnost laserskega žarka so namenjena boljšemu razpoznavanju laserskega žarka, vendar oči ne varujejo pred laserskim sevanjem.
Očal za vidnost laserskega žarka ne uporabljajte namesto sončnih očal oziroma med vožnjo v cestnem prometu. Očala za vidnost laserskega žarka ne zagotavljajo popolne UV-zaščite in zmanjšujejo sposobnost zaznavanja barv.
▶ Merilno orodje lahko popravlja samo kvalificirano strokovno osebje z originalnimi na-domestnimi deli. Na ta način bo ohranjena varnost merilnega orodja.
▶ Otrokom ne dovolite, da bi brez nadzora uporabljali lasersko merilno orodje, saj bi lahko nenamerno zaslepili druge osebe.
▶ Ne odpirajte kompleta akumulatorskih baterij. Obstaja nevarnost kratkega stika.
Zaščitite komplet akumulatorskih baterij pred vročino, npr. tudi pred stalnim sončnim obsevanjem in ognjem. Obstaja nevarnost eksplozije.
Držite neuporabljen komplet akumulatorskih baterij vstran od sponk, kovancev, ključev, žebljev, vijakov ali drugih kovinskih predmetov, ki bi lahko povzročili premostitev kontaktov. Kratki stik med kontakti akumulatorja lahko povzroči opekline ali požar.
Komplet akumulatorskih baterij polnite le s polnilno napravo, ki je navedena v tem navodilu za obratovanje. Če se polnilna naprava, ki je namenjena za določeno vrsto akumulatorskih baterij, uporablja z drugimi akumulatorskimi baterijami, obstaja nevarnost požara.
Polnilnik za akumulatorje
Preberite vsa opozorila in napotila. Napake zaradi neupoštevanja spodaj navedenih opozoril in napotil lahko povzročijo električni udar, požar in/ali težke telesne poškodbe.
Zavarujte polnilnik pred dežjem ali vlago. Vdor vode v polnilnik povečuje tveganje električnega udara.
▶ S to polnilno napravo ne smete polniti drugih akumulatorskih baterij. Polnilna naprava je namenjena le za polnjenje kompleta akumulatorskih baterij Bosch, ki je vstavljen v rotacijski laser. Pri polnjenju drugih akumulatorskih baterij obstaja nevarnost požara in eksplozije.
Polnilnik naj bo vedno čist. Zaradi umazanije lahko pride do električnega udara.
Pred vsako uporabo je potrebno polnilnik, kabel in vtikač preizkusiti. Če ugotovite poškodbe, polnilnika ne uporabljajte. Polnilnika ne odpirajte, popravila pa naj opravi samo kvalificirano strokovno osebje s pomočjo originalnih nadomestnih delov. Poškodovani polnilniki, kabli in vtikači povečujejo nevarnost električnega udara.
▶ Ne uporabljajte polnilnika na lahko gorljivi podlagi (na primer na papirju, tekstilu in podobnem) oziroma v okolju, kjer lahko pride do požara. Pri polnjenju se polnilnik segreje – nevarnost požara.
V primeru napačne uporabe lahko iz akumulatorske baterije izteče tekočina. Izogibajte se kontaktu z njo. Pri naključnem kontaktu s kožo spirajte z vodo. Če pride tekočina v oko, dodatno poiščite tudi zdravniško pomoč. Iztekajoča akumulatorska tekočina lahko povzroči draženje koje ali opekline.
Laserski sprejemnik
Z napravo lahko delate optimalno le v primeru, če v celoti preberete navodilo za uporabo in delovna navodila in ta navodila tudi strogo upoštevate. NAVODILA SKRBNO SHRANITE.
Poskrbite za to, da se merilno orodje ne nahaja v bližini srčnih spodbujevalnikov. Magnetne plošče 29 ustvarijo polje, ki lahko vpljiva da delovanje srčnih spodbujevalnikov.
Merilno orodje se ne sme nahajati v bližini magnetnih nosilcev podatkov in na magnet občutljivih naprav. Zaradi vpljivov magnetne plošče 29 lahko pride do nepopravljivih izgub podatkov.
Opis delovanja
Proximo, da razklopite dvojno stran s slikami rotacijskega laserja, laserske naprave in laserskega sprejemnika in jo pustite odprto, medtem ko berete navodilo za uporabo.
Uporaba v skladu z namenom
Rotacijski laser
Merilno orodje je določeno za izračun in preizkus natančnosti vodoravnic višinskih linij, navpičnih linij, vodoravnih gabaritov in pozi- cijskih točk.
Polnilnik za akumulatorje
Polnilno napravo uporabite samo, će lahko vse funkcije v celoti precenite in jih lahko brez omejitev izvajate ali će ste prejeli ustrezna navodila.
Laserski sprejemnik
Merilno orodje je namenjeno za hitro iskanje rotirajočih laserskih žarkov.
362 | Slovensko
Komponente na sliki
Oštevilčenje prikazanih sestavnih delov se nanaša na prikaz rotacijskega laserja, polnilne naprave in laserskega sprejemnika na grafičnih straneh.
Rotacijski laser/polnilna naprava
1 Prikaz šok opozorila
2 Tipka šok opozorila
3 Prikaz nivelirne avtomatike
4 Vklopno/izklopna tipka rotacijskega laserja
5 Tipka za rotacijsko delovanje in izbiro rotacijske hitrosti
6 Variabilni laserski žarek
7 Sprejemna leča daljinskega krmilnika
8 Izstopna odprtina laserskega žarka
9 Žarek svinčnice
10 Rotacijska glava
11 Tipka za črtno delovanje in izbira dolžine črte
12 Prikaz stanja napolnjenosti
13 Akumulatorska baterija *
14 Predalček za baterije
15 Aretiranje pokrova predalčka za baterije
16 Aretiranje kompleta akumulatorske baterije*
17 Puša za vtikač polnilnika*
18 Prijemalo stativa 5/8"
19 Serijska številka rotacijskega laserja
20 Opozorilna ploščica laserja
21 Polnilna naprava*
22 Omrežni vtič polnilne naprave*
23 Polnilni vtikač*
25 Libela laserskega sprejemnika
26 Vklopno/izklopna tipka laserskega sprejemnika
27 Tipka za nastavitev natančnosti merjenja
28 Tipka zvočni signal
29 Magnetna plošča
30 Sredinska oznaka
31 Sprejemno polje laserskega žarka
32 Zaslon
33 Prijemalo za držalo
34 Pokrov predalčka za baterije
35 Libela laserskega sprejemnika
36 Fiksirni fijak držala
37 Zgornji rob držala
39 Pritrdilni vijak držala
40 Držalo
41 Libela držala
Prikazovalni elementi laserskega sprejemnika
a Prikaz nastavitve „srednja“
b Prikaz napolnjenosti baterije
c Smerokaz gor
d Prikaz zvočnega signala
e Sredinski prikaz
f Prikaz nastavitve „precizna“
g Smerni prikaz dol
Pribor/nadomestni deli
38 Merilna letev gradbenega laserja*
42 Očala za vidnost laserskega žarka*
43 Stensko držalo*
(na razpolago od sredine 2009 naprej)
44 Merilna plošča s podnožjem*
45 Merilna plošča za strop*
46 Daljinski krmilnik*
(na razpolago od sredine 2009 naprej)
47 Kovček
48 Stativ*
*Prikazan ali opisan pribor ni del standarnega obsega dobave. Celoten pribor je del našega programa pribora.
Slovensko | 363
Tehnični podatki
| Rotacijski laser GRL 150 HV | |
| Professional | |
| Številka artikla | 3 601 K15 300 |
| Delovno območje (radij)1) | |
| - brez laserskega sprejemnika, pribl. | 30 m |
| - z laserskim sprejemnikom, pribl. | 150 m |
| Točnost niveliranja1)2) | <± 0,1 mm/m |
| Področje samoniveliranja tipično | ±8 % (±5°) |
| Čas niveliranja tipično | 15 s |
| Rotacijska hitrost | 150/300/600 min-1 |
| Delovna temperatura | -10 ... +50 °C |
| Temperatura skladiščenja | -20 ... +70 °C |
| Relativna zračna vlaga maks. | 90 % |
| Laserski razred | 2 |
| Tip laserja | 635 nm, <1 mW |
| Ø laserskega žarka na izhodni odprtini približno1) | 5 mm |
| Prijemalo stativa (navpično) | 5/8" |
| Akumulatorske baterije (NiMH) | 2 x 1, 2 VKR20 (D) (9 A h) |
| Baterije (alkalijsko-manganove) | 2 x 1,5 V LR20 (D) |
| Trajanje obratovanja pribl. | |
| - Akumulatorske baterije (NiMH) | 40 h |
| - Baterije (alkalijsko-manganove) | 60 h |
| Teža po EPTA-Procedure 01/2003 | 1,8 kg |
| Mere | 1 8 3 x 1 7 0 x 1 8 6 mm |
| Možna uporaba na prostem | ● |
| Vrsta zaščite | IP 54 (zaščita pred prahom in vodnimi curki) |
| 1) pri 20 °C | |
| 2) vzdolž osi | |
| Proximo upoštevajte številko izdelka na tipski tablici rotacijskega laserja, ker lahko obstaja več različic tržnih nazivov posameznih rotacijskih laserjev. | |
| Nedvoumna identifikacija vašega rotacijskega laserja je možna s serijsko številko 19 na tipski tablici. | |
364 | Slovensko
| Laserski sprejemnik LR 1 | |
| Professional | |
| Številka artikla | 3 601 K15 400 |
| Delovno območje ^1) | |
| - z rotacijskim laserjem GRL 150 HV | 150 m |
| Sprejemni kot | 120° |
| Sprejemljiva vrtilna hitrost | >200 min ^-1 |
| Merilna natančnost ^2) | |
| - Nastavitev „precizna“ | ± 1 mm |
| - Nastavitev „srednja“ | ± 3 mm |
| Delovna temperatura | -10 °C ... +50 °C |
| Temperatura skladiščenja | -20 °C ... +70 °C |
| Baterija | 1 x 9 V 6 L R 6 1 |
| Trajanje obratovanja pribl. | 50 h |
| Teža po EPTA-Procedure 01/2003 | 0,36 kg |
| Mere | 148 x 73 x 30 mm |
| Možna uporaba na prostem | ● |
| Vrsta zaščite | IP 54 (zaščita pred prahom in vodnimi curki) |
1) Delovno območje se lahko zaradi neugodnih pogojev v okolici (na primer direktno sončno sevanje) zmanjša.
2) odvisno od razmaka med laserskim sprejemnikom in rotacijskim laserjem
Prosimo upoštevajte številko izdelka na tipski tablici laserskega sprejemnika, ker lahko obstaja več različic tržnih nazivov posameznih laserskih sprejemnikov.
Nedvoumna identifikacija vašega laserskega sprejemnika je možna s serijsko številko 35 na tipski tablici.
Polnilnik
| Številka artikla 1 609 203 X11 | ||
| Nazivna napetost | V~ 100–240 | |
| Frekvenca | Hz 50/60 | |
| Polnilna napetost akumulatorja | V= 7,5 | |
| Polnilni tok | A | 1,0 |
| Dovoljeno temperaturno področje polnjenja | °C 0–45 | |
| Čas polnjenja | h | 14 |
| Število akumulatorskih celic | 2 | |
| Nazivna napetost (Akumulatorja) | V= | 2 x 1,2 |
| Teža po EPTA-Procedure 01/2003 | kg 0,2 | |
| Zaščitni razred | ☐/II | |
Slovensko | 365
Informacija glede hrupa
Rotacijski laser
Merske vrednosti so bile izračunane v skladu z EN 60745.
Z A-ocenjeni nivo hrupa merilnega orodja je običajno manjši od 70 dB(A).
Laserski sprejemnik
Nivo hrupa zvočnega signala po vrednotenju A v razdalji enega metra znaša 95 dB(A).
Merilnega orodja ne pritiskajte na uho!
Izjava o skladnosti CE
Rotacijski laser/polnilna naprava: Izjavljamo pod izključno odgovornostjo, da proizvod pod „Tehnični podatki“ ustreza naslednjim standardom oz. standardiziranim dokumentom: EN 61010-1, EN 60825-1 (merilne naprave) oz. EN 60950-1 (akumulatorske polnilne naprave) v sklado z določili direktiv 2006/95/ES, 2004/108/ES, 98/37/ES (do dne 28.12.2009), 2006/42/ES (od dne 29.12.2009).
Tehnična dokumentacija se nahaja pri: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
CE 08
Oskrba z energijo rotacijskega laserja
Uporaba z baterijami/akumulatorskimi baterijami
Uporabljajte samo alkalijsko-manganove baterije ali akumulatorje.
Če želite odpreti predalček za baterijo 14, zasukajte aretiranje 15 v položaj potegnite predalček za baterijo navzven.
Pri vstavljanju baterij pazite na pravilno smer polov, ki naj ustreza oznakam v predalčku.
Vedno zamenjajte obe bateriji hkrati. Uporabite samo bateriji istega proizvajalca in enake kapacitete.
Zaprite pokrov za baterijo 14 in zavrtite areti- ranje 15 v položaj
Če ste baterije vstavili nepravilno, merilnega orodja ne morete vklopiti. Vstavite baterije s pravilno naravnanostjo polov.
Če merilnega orodja dalj časa ne boste uporabljali, odstranite iz njega bateriji. Med dol-gim skladiščenjem lahko bateriji zarjavita in se samodejno izpraznita.
Uporaba s kompletom akumulatorskih baterij
Pred prvo uporabo napolnite komplet akumulatorskih baterij 13. Komplet akumulatorskih baterij lahko napolnite izključno z zato predvideno polnilno napravo 21.
▶ Upoštevajte omrežno napetost! Napetost vira električne energije se mora ujemati s podatki na tipski ploščici naprave. Polnilnike, označene z 230 V, lahko priključite tudi na napetost 220 V.
Vtaknite v ta namen omrežni vtič 22, ki ustreza vašemu električnemu omrežju, v polnilno napravo 21 in pustite, da zaskoči.
Vtaknite polnilni vtič 23 polnilne naprave v dozo 17 na kompletu akumulatorskih baterij. Napravo priključite na električno omrežje. Polnjenje praznega kompleta akumulatorskih baterij traja pribl. 14 h. Polnilna naprava in komplet akumulatorskih baterij sta zavarovana pred prekomernim polnjenjem.
Komplet akumulatorskih baterij, ki je nov ali se dalj časa ni uporabljal, razvije šele po pribl. 5 ciklih polnjenja in praznenja svojo polno moč.
Kompleta akumulatorskih baterij 13 ne smete polniti po vsaki uporabi, saj bi tako zmanjšali njegovo kapaciteto. Komplet akumulatorskih baterij napolnite šele, ko prikaz napolnjenosti akumulatorske baterije 12 utripa ali trajno sveti.
Bistveno skrajšan čas obratovanja po polnjenju pomeni, da je akumulatorska baterija izrabljena in da jo je treba zamenjati.
366 | Slovensko
Pri prazni akumulatorski bateriji lahko merilno orodje uporabljate tudi s pomočjo polnilnika 21, če je le-ta priključen na električno omrežje. Iz-klopite merilno orodje, približno 10 minut pol-nite akumulatorsko baterijo, nato pa merilno orodje skupaj s priključenim polnilnikom ponovno vklopite.
Če želite zamenjati komplet akumulatorskih baterij 13, zasukajte aretiranje 16 v položaj 🚙 in potegnite komplet akumulatorskih baterij 13 navzven.
Vstavite nov komplet akumulatorskih baterij in zasukajte aretiranje 16 v položaj
Če merilnega orodja dalj časa ne uporabljate, vzemite komplet akumulatorskih baterij ven. V primeru, da akumulatorske baterije dalj časa niso v uporabi, lahko korodirajo ali se samostojno izpraznejo.
Prikaz stanja napolnjenosti
Ko prikaz napolnjenosti 12 prvič zasveti rdeče, lahko merilno orodje uporabljate še 2 h.
Če sveti prikaz napolnjenosti 12 trajno rdeče, meritve niso več možne. Merilno orodje se po 1 min avtomatsko izklopi.
Oskrba z energijo laserskega sprejemnika
Uporabljajte samo alkalijsko-manganove baterije.
Pritisnite aretiranje pokrova predalčka za baterije 24 navzven in odprite pokrov 34.
Pri vstavljanju baterije pazite na pravilnost polov z ozirom na sliko v predalčku za baterije.
Če se pojavi prikaz za baterijo b na displeju 32 prvič, lahko laserski sprejemnik uporabljate še pribl. 3 h.
Če laserskega orodja dalj časa ne uporabljate, vzemite baterije ven. V primeru, da baterija dalj časa ni v uporabi, lahko korodira ali se samostojno izprazni.
Delovanje
Zagon rotacijskega laserja
▶ Preprečite močne sunke v merilno orodje ali pa padce na tla. Po močnih zunanjih vplivih, ki delujejo na merilno orodje, pred nadaljno uporabo vedno opravite preizkus natančnosti (glejte „Nivelirna natančnost rotacijskega laserja“, stran 369).
▶ Ne izpostavljajte merilnega orodja ekstremnim temperaturam ali ekstremnemu nihanju temperature. Poskrbite za to, da npr. ne bo ležalo dalj časa v avtomobilu. Če je merilno orodje bilo izpostavljeno večjim temperaturnim nihanjem, najprej pustite, da se temperatura pred uporabo uravna. Pri ekstremnih temperaturah ali temperaturnih nihanjih se lahko poškoduje natančnost delovanja merilnega orodja.
Namestitev merilnega orodja
Vodoravni
položaj
Navpični
položaj
Postavite merilno orodje na stabilno podlogo v vodoravni ali navpični položaj, montirajte ga na stativ 48 ali na stensko držalo 43.
Zaradi izredno velike točnosti niveliranja merilno orodje zelo občutljivo reagira na tresenje in na spreminjanje položaja. Zato vedno pazite, da bo merilno orodje v stabilnem položaju, s čimer se boste izognili prekinitvam delovanja zaradi dodatnih niveliranj.
Vklop/izklop
Laserskega žarka ne usmerjajte na osebe ali živali (še posebej bodite pozorni na to, da ga ne usmerite v višino oči) in prav tako tudi sami ne glejte v svetlobni žarek (tudi ne iz večje razdalje). Merilno orodje takoj po vklopu pošlje navpični pozicijski žarek 9 in variabilni vodoravni laserski žarek 6.
Za vklop merilnega orodja pritisnite vklopno/iz-klopno stikalo 4. Prikazi 1, 3 in 12 za kratek čas zasvetijo. Merilno orodje takoj prične z avtomatičnim niveliranjem. Med niveliranjem utripa prikaz nivelirne avtomatike 3 zeleno in laser utripa v točkovnem delovanju.
Merilno orodje je dokončno nivelirano, takoj ko sveti prikaz nivelirne avtomatike 3 trajno zeleno in laser trajno sveti. Po zaključku niveliranja starta merilno orodje avtomatsko v rotacijskem obratovanju.
S tipkama za vrsto obratovanja 5 in 11 lahko že med pričetkom niveliranja določite vrsto obratovanja (glejte „Vrste delovanja rotacijskega laserja“, stran 367). V tem primeru starta merilno orodje po zaključku niveliranja v željeni vrsti obratovanja.
Za izklop merilnega orodja ponovno pritisnite vklopno/izklopno tipko 4.
Da bi se zaščitile baterije, se merilno orodje avtomatsko izklopi, će se nahaja več kot 2 uri izven samonivelirnega področja ali je šok opozorilo sproženo več kot 2 uri (glejte „Nivelirna avtomatika rotacijskega laserja“, stran 369). Ponovno namestite merilno orodje in ga spet vklopite.
Vrste delovanja rotacijskega laserja
Pregled
Vse tri vrste delovanja so možne v vodoravnem in navpičnem položaju merilnega orodja.
Rotacijsko obratovanje še posebej priporočamo pri uporabi laserskega sprejemnika. Lahko izbirate med različnimi rotacijskimi hitrostmi.
Črtno obratovanje
V tem načinu obratovanja se premika variabilni laserski žarek v omejenem odpiralnem kotu. S tem je v primerjavi z rotacijskim obratovanjem povečana vidljivost laserskega žarka. Lahko izbirate med različnimi odpiralnimi koti.
Točkovno obratovanje
V tem načinu obratovanja dosežete najboljšo vidljivost variabilnega laserskega žarka. Služi npr. za enostavni prenos višin ali za preverjanje postavitve v vrsto.
Rotacijsko obratovanje (150/300/600 min ^-1 )
Po vsakem vklopu se nahaja merilno orodje v rotacijskem obratovanju s srednjo rotacijsko hitrostjo.
Za menjavo od črtnega k rotacijskemu obratovanju pritisnite tipko za rotacijsko obratovanje 5. Rotacijsko obratovanje starta s srednjo rotacijsko hitrostjo.
Za spremembo rotacijske hitrosti pritisnite ponovno tipko za rotacijsko obratovanje 5, dokler se ne doseže željena hitrost.
Pri delu z laserskim obratovanjem izberite najvišjo rotacijsko hitrost. Pri delih brez laserskega sprejemnika zmanjšajte rotacijsko hitrost za boljšo vidljivost laserskega žarka in uporabite očala 42.
Črtno obratovanje, točkovno obratovanje (10°/25°/35°, 0°)
Za menjavo v črtno oz. točkovno obratovanje pritisnite tipko za črtno obratovanje 11. Merilno orodje menja v črtno obratovanje z najmanjšim odpiralnim kotom.
Za spremembo odpiralnega kota pritisnite tipko za linijsko obratovanje 11. Odpiralni kot se poveča v dveh stopnjah, istočasno se pri vsaki stopnji poveča rotacijska hitrost. Pri tretjem pritisku na tipko za črtno delovanje 11 menja merilno orodje po kratkem iznihavanju v črtno obratovanje. Če ponovno pritisnete na tipko 11, to vodi nazaj v linijsko obratovanje z najmanjšim odpiralnim kotom.
368 | Slovensko
Opozorilo: Zaradi vztrajnosti lahko laser minimalno zaniha preko končnih točk laserske linije. Za pozicioniranje laserske linije oz. laserske točke znotraj rotacijske ravni zavrtite rotacijsko glavo 10 ročno v željen položaj ali uporabite daljinski krmilnik 46.
Zasuk rotacijske ravni pri vertikelnem položaju
Pri vertikalmem položaju merilnega orodja lahko lasersko točko, lasersko linijo ali rotacijsko raven s pomočjo daljinskega krmilnika 46 zasukajte okoli navpične osi. V ta namen upoštevajte navodilo za obratovanje daljinskega krmilnika.
Zagon laserskega sprejemnika
▶ Zaščitite laserski sprejemnik pred mokroto.
▶ Ne izpostavljajte laserskega sprejemnika ekstremnim temperaturam ali ekstremne-mu nihanju temperature. Poskrbite za to, da npr. ne bo ležal dalj časa v avtomobilu. Če je laserski sprejemnik bil izpostavljen večjim temperaturnim nihanjem, najprej pustite, da se temperatura pred uporabo uravna. Pri ekstremnih temperaturah ali temperaturnih nihanjih se lahko poškoduje natančnost delovanja laserskega sprejemnika.
Laserski sprejemnik postavite najmanj 50 cm od rotacijskega laserja. Laserski sprejemnik namestite tako, da lahko laserski žarek doseže sprejemno polje 31. Nastavite rotacijski laser na najvišjo rotacijsko hitrost.
Vklop/izklop
▶ Pri vkopu laserskega sprejemnika se zasliši glasen zvočni signal. Laserski sprejemnik se zaradi tega pri vklopu ne sme nahajati v bližini ušesa oz. drugih oseb. Glasen zvok lahko poškoduje sluh.
Za vklop laserskega sprejemnika pritisnite vklopno/izklopno tipko 26. Zaslišite dva zvočna signala in na displeju se za kratek čas zasvetijo vsi prikazi.
Za izklop laserskega sprejemnika ponovno pritisnite vklopno/izklopno tipko 26.
Če ca. 10 min ne pritisnete nobene tipke na laserskem sprejemniku in će laserski žarek ne doseže sprejemnega polja 31 v obdobju 10 min,
se merilno orodje zaradi varovanja baterije avtomatsko izklopi. Izklop se naznani z zvočnim signalom.
Izbira nastavitve sredinskega prikaza
S tipko 27 lahko določite, s kakšno natančnostjo se prikaže položaj laserskega žarka na prikaznem polju kot „srednja“:
- Nastavitev „precizna“ (prikaz f na displeju), - Nastavitev „srednja“ (prikaz a na displeju),
Pri spremembi nastavitve natančnosti se zasliši zvočni signal.
Po vklopu laserskega sprejemnika je vedno nastavljena „srednja“ natančnost.
Smerokazi
Smerokazi spodaj g, sredina e in zgoraj c (vsakič na sprednji in hrbtni strani laserskega sprejemnika) prikazujejo položaj obtočnega laserskega žarka v sprejemnem polju 31. Položaj se lahko dodatno naznani tudi z zvočnim signalom (glej „Zvočni signal za prikaz laserskega žarka“, stran 369).
Laserski sprejemnik prenizek: Če preide laserski žarek skozi zgornjo polovico sprejemnega polja 31, se na displeju pojavi spodnji smerokaz g.
Pri vklopljenem zvočnem signalu zaslišite signal v počasnem ritmu.
Premaknite laserski sprejemnik v smeri puščice navzgor. Pri približanju sredinske oznake 30 se prikaže le še konica smerokaza g.
Laserski sprejemnik previsok: Če preide laserski sprejemnik skozi spodnjo polovico sprejemnega polja 31, se na displeju pojavi zgornji smerokaz c.
Pri vkopljenem zvočnem signalu zaslišite signal v hitrem ritmu.
Premaknite laserski sprejemnik v smeri puščice navzdol. Pri približanju sredinske oznake 30 se prikaže le še konica smerokaza c.
Laserski sprejemnik v sredini: Če se pomika laserski žarek preko sprejemnega polja 31 na višini sredinske oznake 30, potem sredinska oznaka sveti e. Pri vklopljenem zvočnem signalu zadoni trajajoč zvok.
Zvočni signal za prikaz laserskega žarka
Položaj laserskega žarka na sprejemnem polju 31 lahko prikažete z zvočnim signalom.
Pri vklopu laserskega sprejemnika je zvočni signal vedno izklopljen.
Pri vklopu zvočnega signala lahko vedno izberete med dvema stopnjama glasnosti.
Za vklop oz. menjavo zvočnega signala pritisnite tipko zvočni signal 28, dokler se ne pojavi željena stopnja glasnosti. Pri srednji glasnosti na displeju utripa prikaz zvočnega signala d, pri visoki glasnosti sveti prikaz trajno, pri izklopljenem zvočnem signalu pa ugasne.
Nivelirna avtomatika rotacijskega laserja
Pregled
Po vklopu merilno orodje samodejno zazna vodoravni oziroma navpični položaj. Če želite položaj spremeniti, merilno orodje izklopite, ga znova pozicionirajte in nato ponovno vklopite.
Po vklopu merilno orodje preveri vodoravni oziroma navpični položaj in samodejno izravna neravnine v območju samoniveliranja, ki znašajo približno 8 % (±0,8 m/10 m).
Če je merilno orodje po vklopu ali po spremembi položaja več kot 8 % poševno, niveliranje ni več možno. V tem primeru se ustavi rotor, laser utripa in prikaz niveliranja 3 trajno sveti rdeče. Ponovno pozicionirajte merilno orodje in počakajte, da se nivelira. Brez ponovnega pozicioniranja se laser po 2 min in merilno orodje po 2 urah avtomatsko izklopi.
Ko je merilno orodje nivelirano, stalno preverja vodoravni in navpični položaj. Pri spremembi položaja se avtomatsko ponovno nivelira. Za preprečitev napačnih meritev se med postopkom niveliranja ustavi rotor, laser utripa in prikaz niveliranja 3 utripa zeleno.
Funkcija šok opozorila
Merilno orodje ima funkcijo šok opozorila, ki pri spremembi položaja oz. tresenju merilnega orodja ali pri vibracijah podloge prepreči niveliranje na spremenjeni višini in s tem poskrbi za preprečitev napak v zvezi z višino.
Za vklop te funkcije pritisnite tipko šok opozorila 2. Prikaz šok opozorila 1 sveti trajno zelene in po 30 s se aktivira funkcija šok opozorila.
Če se pri spremembi položaja merilnega orodja prekorači območje natančnosti niveliranja ali će se registrira močni tresljaj, se sproži šok opozorilo: Rotacija se ustavi, laser utripa, prikaz niveliranja 3 ugasne in prikaz funkcije šok opozorila 1 sveti rdeče. Shrani se aktualni način obratovanja.
Pri sproženi funkciji šok opozorila pritisnite tipko šok opozorila 2. Funkcija šok opozorila se ponovno zažene in merilno orodje prične z niveliranjem. Ko je merilno orodje nivelirano (prikaz nivelirne avtomatike 3 sveti trajno zeleno), se zažene shranjeni način obratovanja. Sedaj preverite višino laserskega žarka na referenčni točki in po potrebi korigirajte višino.
Če pri sproženem šok opozorilu s pritiskom na tipko 2 ne morete ponovno startati funkcije, se laser po 2 min in merilno orodje po 2 urah avtomatsko izklopita.
Za izklop funkcije šok opozorila pritisnite tipko šok opozorila 2 enkrat, oz. pri sproženem šok opozorilu (prikaz šok opozorila 1 sveti rdeče) dvakrat. Pri izklopljeni funkciji šok opozorila ugasne prikaz šok opozorila 1.
Nivelirna natančnost rotacijskega laserja
Vplivi na točnost
Na točnost niveliranja najbolj vpliva temperatura okolice. Posebno temperaturne razlike, ki se širijo od tal navzgor, lahko preusmerijo laserski žarek.
Pomembnejša odstopanja se pojavijo od merilne razdalje približno 20 m naprej in lahko pri 100 m vsekakor znesejo dvakrat do štirikrat več, kot bi zneslo odstopanje pri 20 m.
Glede na to, da je slojevitost temperature pri tleh največja, je treba merilno orodje pri meritvah razdalj, ki presegajo 20 m, vedno montirati na stativ. Poleg tega merilno orodje po možnosti postavite v sredino delovne površine.
Poleg zunanjih vplivov lahko na odklone pri meritvah delujejo tudi vplivi, ki so specifični za napravo (na primer padci ali siloviti udarci). Pred vsakim začetkim dela zato preverite točnost merilnega orodja.
Pri preverjanju boste potrebovali prosto merilno razdaljo 20 m, na trdni podlagi med stenama A in B. Opravite navzkrižno meritev čez obe osi X in Y – pri vodoravnem položaju merilnega orodja – (vsakokrat pozitivno in negativno) – (4 kompletne meritve).
- V bližini stene A montirajte merilno orodje v vodoravnem položaju na stativ 48 (pribor) ali ga postavite na trdno, ravno podlago. Vklopite merilno orodje.
- Namestite merilno orodje – ne da bi ga obračali – v bližino stene B, ga vklopite in počakajte, da se nivelira.
- Razlika d med obema označenima točkama I in III na steni A izkazuje stvarno oodstopanje merilnega orodja za izmerjeno os.
Ponovite meritev za ostale tri osi. Pri tem merilno orodje pred začetkom meritve vsakokrat obrnite za 90°.
Na merilni razdalji 2 x 20 m = 40 m znaša maksimalno dovoljeno odstopanje:
40 m x ±0,1 mm/m = ±4 mm.
Razlika d med točkama I in III sme posledično pri vsakem posameznem od štirih merilnih postopkov znašati največ 4 mm.
Če bi odstopanje merilnega orodja pri eni od štirih meritev presegalo dovoljeni maksimum, naj merilno orodje pregleda servisna delavnica Bosch.
Delovna navodila rotacijskega laserja
- Za označevanje uporabite vedno samo sredino laserske pike. Velikost laserske pike se z oddaljenostjo spreminja.
Očala za vidnost laserskega žarka (pribor)
Očala za vidnost laserskega žarka filtrirajo svetlobo okolice. S tem postane rdeča svetloba laserskega žarka svetlejša za oko.
Očal za vidnost laserskega žarka ne uporabljajte namesto zaščitnih očal. Očala za vidnost laserskega žarka so namenjena boljšemu razpoznavanju laserskega žarka, vendar oči ne varujejo pred laserskim sevanjem.
Očal za vidnost laserskega žarka ne uporabljajte namesto sončnih očal oziroma med vožnjo v cestnem prometu. Očala za vidnost laserskega žarka ne zagotavljajo popolne UV-zaščite in zmanjšujejo sposobnost zaznavanja barv.
Delo z daljinskim krmilnikom (pribor)
Pri pritiskanju tipk se lahko niveliranje merilnega orodja izgubi, tako da se rotacija za kratek čas ustavi. Z uporabo daljinskega krmilnika 46 se lahko temu učinku izognete.
Sprejemne leče 7 za daljinski krmilnik se nahajajo na treh straneh merilnega orodja, med drugim nad upravljalnim poljem na sprednji strani.
Delo s stativom (pribor)
Merilno orodje ima 5/8"-prijemalo stativa za vodoravno obratovanje na stativu. Postavite merilno orodje s prijemalom za stativ 18 na 5/8"-navoj in ga privijte z nastavitvenim vijakom stativa.
Pri stativu 48 z merilno skalo na izvleku pa lahko višino nastavite direktno.
Delo s stenskim držalom (pribor) (glejte sliko C)
Merilno orodje lahko pritrdite tudi na držalu za na steno 43. V vodoravnem obratovanju vam omogoča stensko držalo uporabo merilnega orodja na poljubni višini. V navpičnem obratovanju je možna pritrditev na 5/8"-stativu 48.
Merilna plošča za strop (glejte sliko C)
Merilno ploščo za strop 45 lahko uporabljate npr. samo za enostavno naravnavo višine pri visečih stropovih. Pritrdite merilno ploščo za strop z magnetnim držalom npr. na nosilcu.
Reflektirajoča polovica merilne plošče za strop izboljša vidljivost laserskega žarka pri neugodnih razmerah, skozi transparentno polovico je možno razpoznati laserski žarek tudi z zadnje strani.

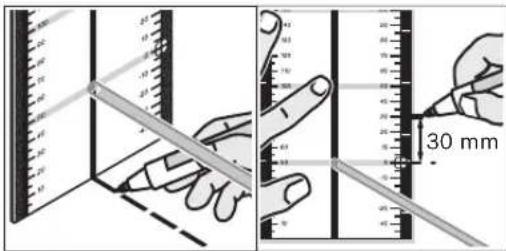

Delo z merilno ploščo (pribor)
S pomočjo merilne plošče 44 lahko lasersko oznako prenesete na tla oz. višino laserja na steno.
Z ničelnim poljem in skalo lahko merite premik od želene višine in ga vnesete na neko drugo mesto. Točna nastavitev merilnega orodja na višino, ki se bo prenesla, tako ni več potrebna.
Merilna plošča 44 ima odbojni premaz, ki pri večjih razdaljah oziroma pri močni sončni svetlobi izboljša vidnost laserskega žarka. Ojačanje svetlobe je vidno le takrat, će na merilno ploščo gledate vzporedno z laserskim žarkom.
Delo z merilno letvijo (pribor) (glejte sliko J)
Za preverjanje ravnosti ali pri naklonih pri-poročamo uporabo merilne letve 38 skupaj z laserskim sprejemnikom.
Delovna navodila laserskega sprejemnika Označevanje
Na sredinski oznaki 30 desno in levo na laserskem sprejemniku lahko označite višino laserskega žarka, će se slednji pomika skozi sredino sprejemnega polja 31. Sredinska oznaka je oddaljena 45 mm od zgornjega roba laserskega sprejemnika.
Naravnavanje z libelo
S pomočjo libele 25 lahko laserski sprejemnik naravnajte pravokotno (navpično). Poševno nameščen laserski sprejemnik ima za posledico napačne meritve.
Pritrditev z držalom (glejte sliko A)
Laserski sprejemnik lahko pritrdite s pomočjo držala 40 tako na merilni letvi gradbenega laserja 38 (pribor) kot tudi na drugih pripomočkih s širino do 65 mm.
Privijte držalo 40 s pritrdilnim vijakom 39 v prijemalo 33 na hrbtni strani laserskega sprejemnika.
Odvijte fiksirni vijak 36, potisnite držalo na primer na merilno letev gradbenega laserja 38 in ponovno trdno privijte fiksirni vijak 36.
S pomočjo 41 lahko držalo 40 naravnajte vodoravno.
Zgornji rob 37 držala se nahaja v isti višini kot sredinska oznaka 30 in se lahko uporabi za označitev laserskega žarka.
Pritrditev z magnetom (glejte sliko B)
V kolikor varna pritrditev ni neobhodno potrebna, lahko laserski sprejemnik s pomočjo magnetne plošče 29 pritrdite s čelne strani na jeklene dele.
Delovni primeri
Prenos/preverjanje višin (glejte sliko D)
V vodoravnem položaju postavite merilno orodje na trdno podlago ali ga montirajte na stativ 48 (pribor).
Delo s stativom: Naravnajte laserski žarek na željeni višini. Prenesite oz. preverite višino na cilju.
Delo brez stativa: Izračunajte razliko višine med laserskim žarkom in višino na referenčni točki s pomočjo merilne plošče 44. Prenesite oz. pre- verite izmerjeno višinsko razliko na cilju.
Paralelno naravnavanje pravokotnice/nanos pravih kotov (glejte sliko E)
Če je potrebno nanašanje pravih kotov ali poravnavanje vmesnih sten, morate žarek svinčnice 9 poravnati vzporedno, t.j. v enakem razmaku do referenčne črte (na primer stene).
V ta namen merilno orodje postavite v navpični položaj in ga pozicionirajte tako, da bo žarek svinčnice potekal vzporedno z referenčno črto.
Za natančno pozicioniranje izmerite razmak med pravokotnico in referenčno črto direktno na merilnem orodju s pomočjo merilne plošče 44. Ponovno izmerite razmak med pravokotnico in referenčno črto v kar največji razdalji od meril-nega orodja. Naravnajte pravokotnico tako, da ima enak razmak k referenčni črti kot pri merjenju direktno na merilnem orodju.
Pravi kot k pravokotnici 9 se prikaže z variabilnim laserskim žarkom 6.
Slovensko | 373
Prikaz navpičnice/vertikalne ravnine (glejte sliko F)
Za prikaz navpičnice oz. vertikalne ravnine postavite merilno orodje v navpični položaj. Če naj vertikalna ravnina poteka v pravem kotu k referenčni črti (npr. steni), potem naravnajte navpičnico 9 na tej referenčni črti.
Navpičnica se prikaže z variabilnim laserskim žarkom 6.
Delo brez laserskega sprejemnika (glejte sliko G)
Pri ugodnih svetlobnih razmerah (temna okolica) in na kratkih razdaljah lahko delate brez laserskega sprejemnika. Za boljšo vidljivost laserskega žarka izberite ali črtno obratovanje ali pa točkovno obratovanje in zasukajte rotacijsko glavo 10 z roko do cilja.
Delo z laserskim sprejemnikom (glejte sliko H)
Pri neugodnih svetlobnih razmerah (razsvetljena okolica, direktno sonce) in pri večjih razdaljah uporabite laserski sprejemnik za boljšo vidnost laserskega žarka. Pri delih z laserskim sprejemnikom uporabite rotacijsko obratovanje z najvišjo rotacijsko hitrostjo.
Merjenje pri velikih razdaljah (glejte sliko I)
Merjenje pri velikih razdaljah opravite z laserskim sprejemnikom zaradi vidljivosti laserskega žarka. Da bi zmanjšali moteče vplive, postavite merilno orodje vedno na sredino delovne površine in na stativ.
Delo na prostem (glejte sliko J)
Pri delu na prostem vedno uporabite laserski sprejemnik.
Merilno orodje pri delih na neravnih tleh montirajte na stativ 48. Aktivirajte funkcijo šok opozorila in s tem preprečite napačne meritve pri premikanju tal ali tresenju merilnega orodja.
Pregled prikazov
| Laserski žarek | Rotiranje laserja* | zelena rdeča zelena rdeča | ||
| Vklop merilnega orodja (1 s avtotest) ● | ● | ● | ||
| Začetno ali dodatno niveliranje 2x/s ○ 2x/s | ||||
| Merilno orodje nivelirano/pripravljeno za delovanje ● ● ● | ||||
| Območje samoniveliranja prekoračeno 2x/s ○ | ● | |||
| Aktivirana funkcija šok opozorila ● | ||||
| Sprožena funkcija šok opozorila 2x/s ○ 2x/s | ||||
| Napetost baterije za obratovnaje ≤2 h | 2x/s | |||
| Prazna baterija | ○ | ○ | ● | |
| * pri črtnem in rotacijskem delovanju | ||||
| 2x/s | Frenkvenca utripanja (dvakrat v sekundi) | |||
| ● | Stalno delovanje | |||
| ○ | Funkcija ustavljena | |||
Bosch Power Tools 1 609 929 R48 | (10.12.08)
Vzdrževanje in servisiranje
Vzdrževanje in čiščenje
Poskbite za to, da bodo rotacijski laser, polnilna naprava in laserski sprejemnik vedno čisti.
Ne potapljajte rotacijskega laserja, polnilne naprave in laserskega sprejemnika v vodo ali druge tekočine.
Umazanijo obrišite z vlažno, mehko krpo. Uporaba čistil in topil ni dovoljena.
Še posebej redno čistite pri rotacijskem laserju površine pri izstopni odprtini laserja in pri tem pazite na delčke vlaken.
Če rotacijski laser, polnilna naprava ali laserski sprejemnik kljub skrbnim postopkom proizvodnje in preizkusov kdaj ne bi delovali, morate poskrbeti za to, da se popravilo izvede s strani pooblaščenega servisa za električna orodja Bosch.
Pri vseh vprašanjih in naročilih nadomestnih delov morate nujno navesti desetmestno številko izdelka s tipske tablice rotacijskega laserja, polnilne naprave oz. laserskega sprejemnika.
Servis in svetovanje
Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Prikaze razstavljenega stanja in informacije glede nadomestnih delov se nahajajo tudi na internetnem naslovu:
www.bosch-pt.com
Skupina svetovalcev podjetja Bosch vam bo z veseljem na voljo pri vprašanjih glede nakupa, uporabe in nastavitve izdelka in pribora.
Slovensko
Top Service d.o.o.
Celovška 172
1000 Ljubljana
Tel.: +386 (01) 5194 225
Tel.: +386 (01) 5194 205
Fax: +386 (01) 5193 407
Odlaganje
Rotacijski laser, polnilno napravo, laserski sprejemnik, pribor in embalažo morate recikli-rati v skladu z varstvom okolja.
Samo za države EU:
Rotacijskega laserja, polnilne na-prave in laserskega sprejemnika ne vrzite med gospodinjske odpadke!
V skladu z Direktivo 2002/96/ES
Evropskega Parlamenta in Sveta o
odpadni električni in elektronski opremi (OEEO) in njeni uresničitvi v nacionalnem pravu se morajo električne in elektronske naprave, ki niso več v uporabi, ločeno zbirati ter okolju prijazno reciklirati.
Akumulatorji/baterije:
Ni-MH: nikelj-kovinsko hidridne
Akumulatorjev/baterij ne odlagajte med hišne odpadke ali v vodo in jih ne sežigajte. Akumulatorje/baterije je treba zbirati, reciklirati ali jih odlagati na okolju prijazen način.
Samo za države EU:
V skladu s smernico 91/157/EGS je treba defektne ali izrabljene akumulatorje/baterije reciklirati.
Pridržujemo si pravico do sprememb.
Hrvatski | 375
Upute za sigurnost
Rotacioni laser
20 Znak upozorenja za laser
21 Punjač*
22 Mrežni utikač punjača*
23 Utikač za punjenje*
Prijemnik lasera\*
24 Aretiranje poklopca pretinca za baterije
25 Libela prijemnika lasera
