Produkttype	Rotasjonslasernivå
Merke og modell	Bosch GRL 150 HV Set 2 Professional
Mål (L x B x H)	183 x 170 x 186 mm
Vekt (iht. EPTA 01/2003)	1,8 kg
Strømforsyning (laser)	2 x 1,2 V NiMH (batteri) eller 2 x 1,5 V LR20 (alkaliske batterier)
Batteritid	Ca. 40 t (NiMH) / 60 t (alkaliske)
Rekkevidde (uten mottaker)	Ca. 30 m
Rekkevidde (med mottaker LR 1)	Inntil 150 m (radius)
Nivelleringsnøyaktighet	< ±0,1 mm/m
Automatisk nivelleringsområde	±8 % (±5°)
Typisk nivelleringstid	15 s
Rotasjonshastigheter	150 / 300 / 600 o/min
Arbeidsmoduser	Rotasjon, linjeavmerking (10°/25°/35°), punktmerking
Støtadvarselfunksjon	Ja, laserstopp og rød blinking
Laserklasse	2 (635 nm, <1 mW)
Beskyttelsestype	IP54 (støvtett og sprutsikker)
Stativennstikk	5/8" (horisontal)
Driftstemperatur	-10 °C til +50 °C
Lasermottaker (inkludert)	LR 1, rekkevidde 150 m, nøyaktighet ±1 mm (fin) / ±3 mm (middels)
Lader (inkludert)	100-240 V, 50/60 Hz, ladetid 14 t
Vedlikehold	Rengjør med en myk, fuktig klut; ikke bruk løsemidler
Reservedeler og reparerbarhet	Reparasjon kun hos autorisert Bosch kundeservice; reservedeler tilgjengelig via Bosch
Generell informasjon	Forskriftsmessig bruk: bestemmelse og kontroll av horisontale, vertikale strekninger, innretting og lodd

Ofte stilte spørsmål - GRL 150 HV Set 2 BOSCH

Hvordan slår jeg på roteringslaseren?

Trykk på av/på-bryteren (4). Apparatet utfører automatisk nivellering; når det er ferdig, lyser nivelleringsindikatoren (3) grønt og laseren sender kontinuerlig. Se aldri inn i strålen.

Hvilke typer batterier skal jeg bruke?

Bruk kun alkaliske manganbatterier (2 x 1,5 V LR20) eller den medfølgende NiMH-batteripakken (2 x 1,2 V). Følg polariteten angitt i batterirommet.

Hvordan bruker jeg lasermottakeren LR 1?

Plasser mottakeren minst 50 cm fra laseren, slå den på (26), still inn nøyaktigheten (27) og flytt den vertikalt til midtvisningen (e) lyser og det kontinuerlige lydsignalet høres.

Hva gjør jeg hvis laseren ikke slår seg på?

Kontroller batterienes polaritet, bytt dem hvis de er utladet (ladestatusindikatoren (12) blinker rødt). Hvis problemet vedvarer, kontakt Bosch kundeservice.

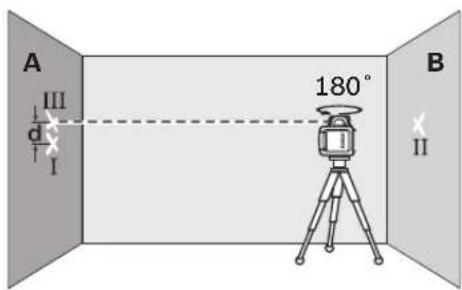

Hvordan kontrollerer jeg lasernivelleringsnøyaktigheten?

Utfør en kontroll over 20 m mellom to vegger: marker et punkt, drei apparatet 180°, mål avviket. Forskjellen må ikke overstige ±4 mm over 40 m. Gjenta i alle fire retninger.

Hvordan bruker jeg støtadvarselfunksjonen?

Trykk på støtadvarselknappen (2); den grønne lampen (1) lyser. Etter 30 s er funksjonen aktiv. Ved støt blinker laseren rødt og stopper. Trykk på (2) igjen for å tilbakestille.

Kan jeg bruke laseren utendørs?

Ja, apparatet er IP54 og tåler utendørs bruk. Bruk lasermottakeren i sterkt lys. Monter den på et stativ og aktiver støtadvarsel for å unngå feil.

Hvordan rengjør jeg laseren og mottakeren?

Rengjør overflatene med en myk, fuktig klut. Ikke bruk rengjøringsmidler eller løsemidler. For laseren, rengjør jevnlig området rundt stråleutgangen.

Hvilke tilbehør er tilgjengelig?

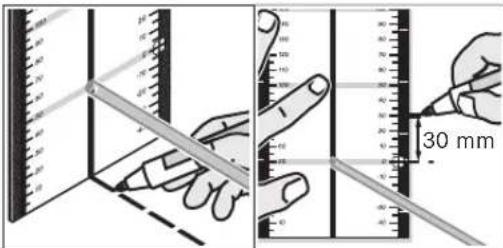

Valgfritt tilbehør: stativ (48), veggfeste (43), måleplate (44), takplate (45), fjernkontroll (46), lasersynsbriller (42), målestav (38).

Hvordan tolker jeg visningene på lasermottakeren?

Pilene (g, c) viser om mottakeren er for lav eller for høy. Midtvisningen (e) betyr at strålen er i midten. Lydsignalet (kontinuerlig = sentrert, langsomt = lavt, raskt = høyt).

BRUKSANVISNING GRL 150 HV Set 2 BOSCH

17 Bøsning til ladestik*

Tilbehør/reservedele

Der skiftes fra linje- til rotationsdrift ved at trykke på tasten til rotationsdrift 5. Rotationsdriften starter med gennemsnitlig rotationshastighed.

Vedligeholdelse og service

Vedligeholdelse og rengøring

Sikkerhetsinformasjon

Rotasjonslaser

Les alle anvisningene, for å kunne arbeide farefritt og sikkert med måleverktøyet. Gjør aldri varselskilt på måleverktøyet uleselig. TA GODT VARE PÅ DISSE ANVISNINGENE.

▶ OBS! Hvis det brukes andre betjenings- eller justeringsinnretninger enn de vi har angitt her eller det utføres andre bruksmetoder, kan dette føre til en farlig stråleeksponering.
Måleverktøyet leveres med et advarselsskilt på engelsk (på bildet av måleverktøyet på bildesiden er dette merket med nummer 20).

Laserstråling klasse 2 se ikke inn i strålen IEC 60825-1:2007-03 <1mW, 635 nm

- Lim en norsk etikett over dette engelske adverselsskiltet før du tar apparatet i bruk for første gang.

Rett aldri laserstrålen mot personer eller dyr og se ikke selv inn i laserstrålen. Dette måleverktøyet lager laserstråling i laserklasse 2 jf. IEC 60825-1. Du kan da blende personer.

Bruk laserbrillene aldri som beskyttelsesbriller. Laser-brillene er til bedre registrering av laserstrålen, men den beskytter ikke mot laserstrålingen.
Bruk laserbrillene aldri som solbriller eller i trafikken. Laser-brillene gir ingen fullstendig UV-beskyttelse og reduserer fargeregistre- ringen.
Måleverktøyet skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes måleverktøyets sikkerhet.
La aldri barn bruke laser-måleverktøyet uten oppsyn. Du kan ufrivillig blende personer.
▶ Du må ikke åpne batteripakken. Det er fare for kortslutning.
Beskytt batteripakken mot varme, f.eks. også mot permanent solinnvirkning og ild. Det er fare for eksplosjoner.
Hold batteripakken som ikke er i bruk unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander, som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
Lad batteripakken kun opp med det ladeapparatet som er angitt i denne driftsinstruksen. Det oppstår brannfare hvis et ladeapparat som er egnet til en bestemt type batterier, brukes med andre batterier.

154 | Norsk

Batteri-ladeapparat

Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Hold ladeapparatet unna regn eller fuktighet. Dersom det kommer vann i et ladeapparat, øker risikoen for elektriske støt.

Ikke lad opp oppladbare batterier fra andre produsenter med ladeapparatet. Ladeapparatet er kun egnet til opplading av Bosch-batteripakken som er satt inn i rotasjonslaseren.
Ved opplading av batterier fra andre produ- senter er det fare for brann og eksplosjoner.
- Hold ladeapparatet rent. Smuss fører til fare for elektriske støt.
Før hver bruk må du kontrollere ladeapparatet, ledningen og støpselet. Ikke bruk ladeapparatet hvis du registrerer skader. Du må ikke åpne ladeapparatet selv og la det alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Skadet ladeapparat, ledning og støpsel øker risikoen for elektriske støt.
Ikke bruk ladeapparatet på lett brennbar undergrunn (f.eks. papir, tekstiler etc.) eller i brennbare omgivelser. Ladeapparatet oppvarmes under oppladingen og det er derfor fare for brann.
▶ Ved gal bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger.

Lasermottaker

Det er kun mulig å arbeide optimalt med måleverktøyet, hvis du leser gjennom hele driftsinstruksen og arbeidsinformasjonene og følger anvisningene nøye. TA GODT VARE PÅ DISSE ANVISNINGENE.

Ikke bruk måleverktøyet i nærheten av pacemakere. Magnetplaten 29 oppretter et felt som kan innskrenke funksjonen til pacemakere.

Hold måleverktøyet unna magnetiske databærere og magnetisk ømfindtlige apparater. Magnetplatens virkning 29 kan medføre irreversible datatap.

Funksjonsbeskrivelse

Slå opp utbrettsiden med bildet av rotasjons-laser, ladeapparat og lasermottaker, og la denne siden være utbrettet mens du leser driftsin-struksen.

Formålsmessig bruk

Rotasjonslaser

Måleverktøyet er beregnet til registrering og kontroll av nøyaktige vannrette høyder, loddrette linjer, fluktlinjer og loddepunkter.

Batteri-ladeapparat

Bruk ladeapparatet kun hvis du kan beregne alle funksjonene og kan utføre dissse uten innskrenkninger eller har fått tilsvarende instrukser.

Lasermottaker

Måleverktøyet er beregnet til hurtig finning av roterende laserstråler.

Norsk | 155

Illustrerte komponenter

Nummereringen av de fremstilte komponentene gjelder for bildene av rotasjonslaser, ladeapparat og lasermottaker på bildesidene.

Rotasjonslaser/ladeapparat

1 Melding om sjokkvarsel
2 Tast for sjokkvarsel
3 Melding om automatisk nivellering
4 På-/av-tast rotasjonslaser
5 Tast for rotasjonsdrift og valg av rotasjons-hastigheten
6 Variabel laserstråle
7 Mottakslinse for fjernkontroll
8 Utgang laserstråle
9 Loddestråle

10 Rotasjonshode

11 Tast for linjedrift og valg av linjelengden

12 Melding om ladetilstand

13 Batteri-pakke*

14 Batterirom

15 Låsing av batterirommet

16 Lås batteri-pakke*

17 Kontakt for ladestøpsel*

18 Stativfeste 5/8"

22 Strømstøpsel for ladeapparatet*

23 Ladestøpsel*

Lasermottaker \*

24 Låsing av batteriromdekselet
25 Libell lasermottaker
26 På-/av-tast lasermottaker

27 Tast innstilling målenøyaktighet
28 Tast lydsignal
29 Magnetplate
30 Midtmarkering
31 Mottakerfelt for laserstråle
32 Display
33 Feste for holder
34 Deksel til batterirom
35 Serienummer lasermottaker
36 Låseskrue for holderen
37 ∅vre kant på holderen
39 Festeskrue til holderen
40 Holder
41 Libell holder

Meldingselementer lasermottaker

a Indikator innstilling «middels»
b Batteri-indikator
c Retningsindikator oppe
d Indikator lydsignal
e Midtindikator
f Indikator innstilling «fin»
g Retningsindikator nede

Tilbehør/reservedeler

38 Bygglaser-nivellerstang*
42 Laserbriller*
43 Veggholder* (fås fra midten av 2009)
44 Måleplate med fot*
45 Takmåleplate*
46 Fjernkontroll* (fås fra midten av 2009)
47 Koffert
48 Stativ*
*Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

156 | Norsk

Tekniske data

Rotasjonslaser GRL 150 HV
	Professional
Produktnummer	3 601 K15 300
Arbeidsområde (radius)1)
- uten lasermottaker ca.	30 m
- med lasermottaker ca.	150 m
Nivellernøyaktighet1)2)	<± 0,1 mm/m
Typisk selvnivelleringsområde	±8 % (±5°)
Typisk nivelleringstid	15 s
Rotasjonshastighet	150/300/600 min-1
Driftstemperatur -10 ... +50 °C
Lagertemperatur	-20 ... +70 °C
Relativ luftfuktighet max.	90 %
Laserklasse	2
Lasertype	635 nm, <1 mW
Ø Laserstråle på utgangsåpningen ca.1)	5 mm
Stativfeste (horisontal)	5/8"
Batterier (NiMH)	2 x 1, 2 VKR20 (D) (9 A h)
Batterier (Alkali-Mangan)	2 x 1,5 V LR20 (D)
Driftstid ca.
- Batterier (NiMH)	40 h
- Batterier (Alkali-Mangan)	60 h
Vekt tilsvarende EPTA-Procedure 01/2003	1,8 kg
Mål	1 8 3 x 1 7 0 x 1 8 6 mm
Utendørs bruk er mulig	●
Beskyttelsestype	IP 54 (støv- og sprutvannbeskyttet)
1) ved 20 °C
2) på langs av aksene
Legg merke til produktnummeret på typeskiltet til rotasjonslaseren din, handelsbetegnelsene til de enkelte rotasjons-laserne kan variere.
Serienummeret 19 på typeskiltet er til en entydig identifisering av rotasjonslaseren.

Norsk | 157

Lasermottaker LR 1

	Professional
Produktnummer	3 601 K15 400
Arbeidsområde ^1)
- med rotasjonslaser GRL 150 HV	150 m
Mottakingsvinkel	120°
Mottakbar rotasjonshastighet	>200 min ^1
Målenøyaktighet ^2)
- Innstilling «fin»	± 1 mm
- Innstilling «middels»	± 3 mm
Driftstemperatur	- 10 °C ... +50 °C
Lagertemperatur	- 20 °C ... +70 °C
Batteri	1 x 9 V 6 L R 6 1
Driftstid ca.	50 h
Vekt tilsvarende EPTA-Procedure 01/2003	0,36 kg
Mål	148 x 73 x 30 mm
Utendørs bruk er mulig	●
Beskyttelsestype	IP 54 (støv- og sprutvannbeskyttet)

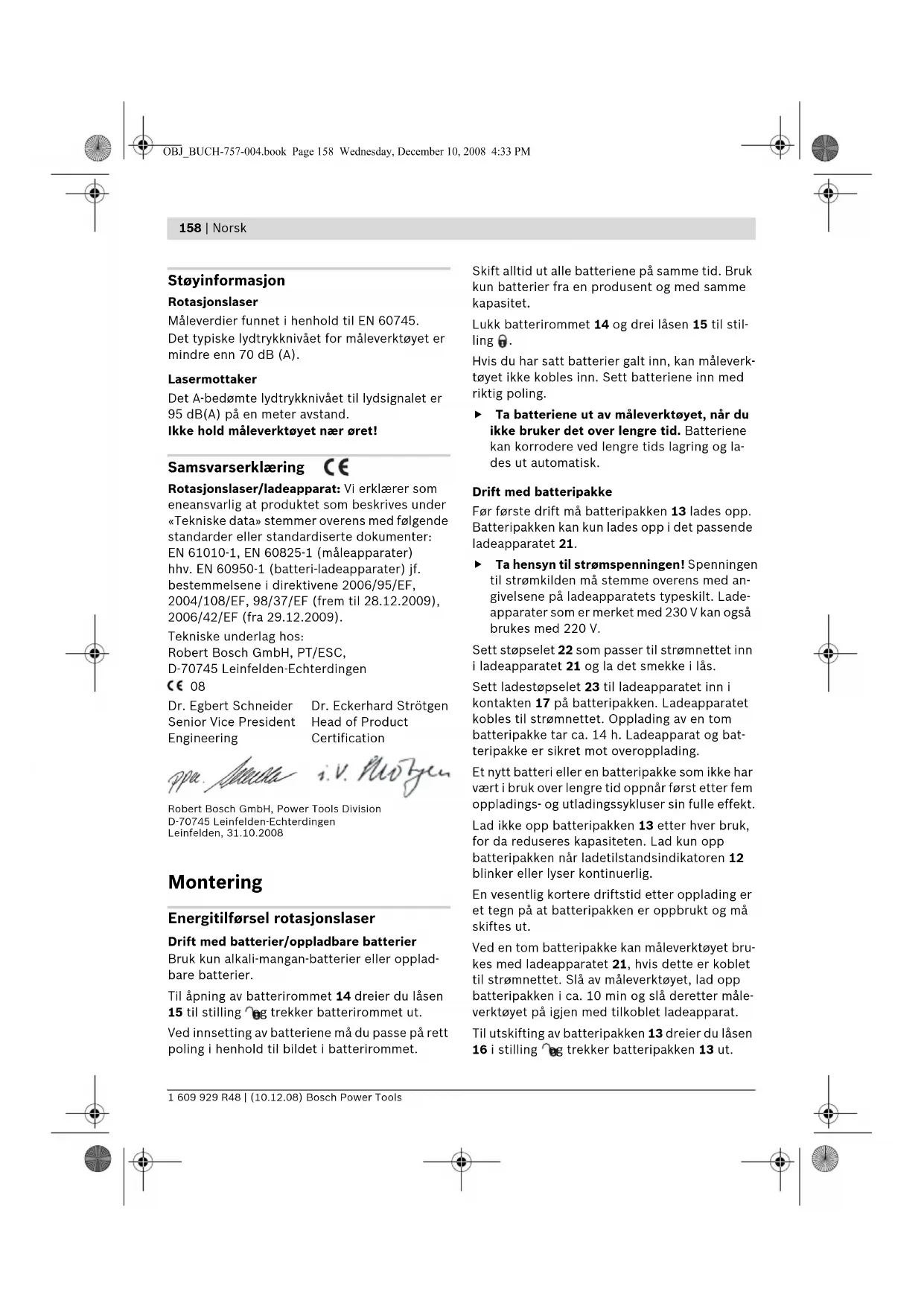

Måleverdier funnet i henhold til EN 60745. Det typiske lydtrykknivået for måleverktøyet er mindre enn 70 dB (A).

Lasermottaker

Rotasjonslaser/ladeapparat: Vi erklærer som eneansvarlig at produktet som beskrives under «Tekniske data» stemmer overens med følgende standarder eller standardiserte dokumenter: EN 61010-1, EN 60825-1 (måleapparater) hhv. EN 60950-1 (batteri-ladeapparater) jf. bestemmelsene i direktivene 2006/95/EF, 2004/108/EF, 98/37/EF (frem til 28.12.2009), 2006/42/EF (fra 29.12.2009).

Tekniske underlag hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

CE 08

Energitilførsel rotasjonslaser

Drift med batterier/oppladbare batterier

Bruk kun alkali-mangan-batterier eller oppladbare batterier.

Til åpning av batterirommet 14 dreier du låsen 15 til stilling og trekker batterirommet ut.

Ved innsetting av batteriene må du passe på rett poling i henhold til bildet i batterirommet.

Skift alltid ut alle batteriene på samme tid. Bruk kun batterier fra en produsent og med samme kapasitet.

Lukk batterirommet 14 og drei låsen 15 til stilling 🔒.

Hvis du har satt batterier galt inn, kan måleverktøyet ikke kobles inn. Sett batteriene inn med riktig poling.

Ta batteriene ut av måleverktøyet, når du ikke bruker det over lengre tid. Batteriene kan korrodere ved lengre tids lagring og la des ut automatisk.

Drift med batteripakke

Før første drift må batteripakken 13 lades opp. Batteripakken kan kun lades opp i det passende ladeapparatet 21.

Ta hensyn til strømspenningen! Spenningen til strømkilden må stemme overens med angivelsene på ladeapparatets typeskilt. Ladeapparater som er merket med 230 V kan også brukes med 220 V.

Sett støpselet 22 som passer til strømnettet inn i ladeapparatet 21 og la det smekke i lås.

Sett ladestøpselet 23 til ladeapparatet inn i kontakten 17 på batteripakken. Ladeapparatet kobles til strømnettet. Opplading av en tom batteripakke tar ca. 14 h. Ladeapparat og batteripakke er sikret mot overopplading.

Et nytt batteri eller en batteripakke som ikke har vært i bruk over lengre tid oppnår først etter fem oppladings- og utladingssykluser sin fulle effekt.

Lad ikke opp batteripakken 13 etter hver bruk, for da reduseres kapasiteten. Lad kun opp batteripakken når ladetilstandsindikatoren 12 blinker eller lyser kontinuerlig.

En vesentlig kortere driftstid etter opplading er et tegn på at batteripakken er oppbrukt og må skiftes ut.

Ved en tom batteripakke kan måleverktøyet brukes med ladeapparatet 21, hvis dette er koblet til strømnettet. Slå av måleverktøyet, lad opp batteripakken i ca. 10 min og slå deretter måleverktøyet på igjen med tilkoblet ladeapparat.

Til utskifting av batteripakken 13 dreier du låsen 16 i stilling og trekker batteripakken 13 ut.

Norsk | 159

Sett inn en ny batteripakke og drei låsen 16 i stilling 🔒.

Ta batteripakken ut av måleverktøyet, när du ikke bruker den over lengre tid. Batterier kan korrodere ved lagring over lengre tid eller lades ut automatisk.

Melding om ladetilstand

Når ladetilstandsmeldingen 12 blinker rødt for første gang, kan måleverktøyet fortsatt brukes i 2 h.

Når ladetilstandsmeldingen 12 lyser kontinuerlig rødt, kan det ikke lenger utføres målinger. Måleverktøyet koples automatisk ut etter 1 min.

Energitilførsel lasermottaker

Bruk kun alkali-mangan-batterier.

Trykk låsen 24 til batterirommet utover og slå opp batteriromdekselet 34.

Ved innsetting av batteriet må du passe på rett poling i henhold til bildet i batterirommet.

Når batteri-indikatoren b vises for første gang på displayet 32, kan lasermottakeren fortsatt brukes i ca. 3 h.

Ta batteriet ut av lasermottakeren, när du ikke bruker den over lengre tid. Batteriet kan korrodere ved lengre tids lagring eller lades ut automatisk.

Bruk

Igangsetting rotasjonslaser

▶ Unngå heftige støt eller fall. Etter sterke ytre innvirkninger på måleverktøyet bør du alltid utføre en presisjonstest før du arbeider videre (se «Nivelleringsnøyaktighet rotasjonslaser», side 162).

Ikke utsett måleverktøyet for ekstreme temperaturer eller temperatursvingninger. La det f.eks. ikke ligge i bilen over lengre tid. La måleverktøyet først tempereres ved større temperatursvingninger før du tar det i bruk. Ved ekstreme temperaturer eller temperatursvingninger kan presisjonen til måleverktøyet innskrenkes.

Oppstilling av måleverktøyet

Horizontal posisjon

Vertikal posisjon

Sett måleverktøyet på et stabilt underlag i horisontal eller vertikal posisjon, monter det på et stativ 48 eller på veggholderen 43.

På grunn av den høye nivelleringsnøyaktigheten reagerer måleverktøyet svært ømfindtlig på vibrasjoner og posisjonsendring. Pass derfor på at måleverktøyet har en stabil posisjon, slik at driften ikke må avbrytes på grunn av nye nivelleringer.

Inn-/utkobling

Rett aldri laserstrålen mot personer eller dyr (spesielt ikke i øyehøyde) og se ikke selv inn i laserstrålen (heller ikke fra en stor avstand). Rett etter innkoplingen sender må leverktøyet den loddrette loddestrålen 9 og den variable laserstrålen 6.

Til innkobling av måleverktøyet trykker du på på-/av-tasten 4. Indikatorene 1, 3 og 12 lyser ett øyeblikk. Måleverktøyet begynner straks med den automatiske nivelleringen. I løpet av nivelleringen blinker nivelleringsindikatoren 3 grønt og laseren blinker i punktdrift.

Måleverktøyet er nivellert når nivelleringsindikatoren 3 lyser kontinuerlig grønt og laseren lyser kontinuerlig. Når nivelleringen er ferdig starter måleverktøyet automatisk i rotasjonsdrift.

Med driftstype-tastene 5 og 11 kan du allerede i løpet av selvnivelleringen bestemme driftstypen (se «Driftstyper rotasjonslaser», side 160). I dette tilfellet starter måleverktøyet i valgt driftstype när nivelleringen er over.

Til utkobling av måleverktøyet trykker du igjen på på-/av-tasten 4.

Måleverktøyet koples automatisk ut for å beskytte batteriene hvis det befinner seg mer enn 2 h utenfor selvnivelleringsområdet eller sjokkvarselet har vært utløst i mer enn 2 h (se «Automatisk nivellering rotasjonslaser», side 161). Plasser måleverktøyet på nytt og slå det på igjen.

Alle tre driftstypene er mulig i horisontal og vertikal posisjon for måleverktøyet.

Rotasjonsdrift

Rotasjonsdrift anbefales spesielt ved bruk av lasermottakeren. Du kan velge mellom forskjellige rotasjonshastigheter.

Linjedrift

I denne driftstypen beveger den variable laserstrålen seg i en begrenset åpningsvinkel. Slik er laserstrålens synlighet tydelig større enn i rotasjonsdrift. Du kan velge mellom forskjellige åpningsvinkler.

Punktdrift

I denne driftstypen oppnås den beste synligheten for den variable laserstrålen. Den er f.eks. til en enkel overføring av høyder eller til kontroll av fluktlinjer.

Rotasjonsdrift (150/300/600 min ^-1 )

Etter hver innkobling befinner måleverktøyet seg i rotasjonsdrift med middels rotasjonshastighet.

Til skifting mellom linje- og rotasjonsdrift trykker du på tasten for rotasjonsdrift 5. Rotasjonsdriften starter med middels rotasjonshastighet.

Til endring av rotasjonshastigheten trykker du igjen på tasten for rotasjonsdrift 5 til ønsket hastighet er nådd.

Ved arbeid med lasermottakeren må du velge den høyeste rotasjonshastigheten. Ved arbeid uten lasermottaker reduserer du rotasjonshastigheten slik at laserstrålen blir bedre synlig og bruker laser-brillene 42.

Linjedrift, punktdrift (10°/25°/35°, 0°)

Til skifting til linjedrift hhv. punktdrift trykker du på tasten for linjedrift 11. Måleverktøyet skifter til linjedrift med minste åpningsvinkel.

Til endring av åpningsvinkelen trykker du på tasten for linjedrift 11. Åpningsvinkelen forstørres i to trinn, samtidig økes rotasjonshastigheten i hvert trinn. Ved tredje trykking på tasten for linjedrift 11 skifter måleverktøyet etter kort ettersvinging om til punktdrift. Ny trykking på tasten 11 fører tilbake til linjedrift med den minste åpningsvinkelen.

Merk: På grunn av tregheten kan laseren svinge litt ut over endepunktene til laserlinjen.

Til posisjonering av laserlinjen hhv. laserpunktet innenfor rotasjonsnivået dreier du rotasjonshodet 10 manuelt til ønsket posisjon eller bruker fjernkontrollen 46.

Dreining av rotasjonsnivået i vertikal posisjon

I vertikal posisjon for måleverktøyet kan du dreie laserpunktet, laserlinjen eller rotasjonsnivået rundt den loddrette aksen ved hjelp av fjernkontrollen 46. Følg da bruksanvisningen for fjernkontrollen.

Igangsetting av lasermottakeren

▶ Beskytt lasermottakeren mot fuktighet.
Ikke utsett lasermottakeren for ekstreme temperaturer eller temperatursvingninger.
La den f.eks. ikke ligge i bilen over lengre tid. La lasermottakeren først tempereres ved større temperatursvingninger før du tar den i bruk. Ved ekstreme temperaturer eller temperatursvingninger kan presisjonen til lasermottakeren innskrenkes.

Plasser lasermottakeren minst 50 cm fra rotasjonslaseren. Sett lasermottakeren slik at laserstrålen kan nå frem til mottaksfeltet 31. Innstill den høyeste rotasjonshastigheten på rotasjonslaseren.

Norsk | 161

Inn-/utkobling

▶ Ved innkobling av lasermottakeren lyder et høyt lydsignal. Hold derfor lasermottakeren unna øret hhv. andre personer ved innkobling. Den høye tonen kan skade hørselen.

Til innkobling av lasermottakeren trykker du på-/av-tasten 26. To lydsignaler lyder og alle display-indikatorene lyser ett øyeblikk.

Til utkobling av lasermottakeren trykker du igjen på på/-av-tasten 26.

Hvis det i ca. 10 min ikke trykkes en tast på lasermottakeren og mottaksfeltet 31 10 min., kobler lasermottakeren seg automatisk ut til skåning av batteriet. Utkoblingen anvises med et lydsignal.

Valg av innstilling for midtindikatoren

Med tasten 27 kan du bestemme med hvilken nøyaktighet laserstrålens posisjon på mottaksfeltet skal anvises som «midtposisjon»:

Etter innkopling av lasermottakeren er alltid nøyaktigheten «middels» innstilt.

Retningsindikatorer

Indikatorene nede g, i midten e og oppe c (på for- og baksiden av lasermottakeren) viser posisjonen til laserstrålen som går rundt i mottaksfeltet 31. Posisjonen kan i tillegg anvises med et lydsignal (se «Lydsignal til anvisning av laserstrålen», side 161).

Lasermottakeren er for lav: Når laserstrålen går gjennom den øvre halvdelen av mottaksfeltet 31, vises den nedre retningsindikatoren g på displayet.

Ved innkoplet lydsignal lyder signalet i langsom takt.

Beveg lasermottakeren oppover i pilretning. Når man nærmer seg midtmarkeringen 30 anvises kun spissen på retningsindikatoren g.

Lasermottakeren er for høy: Hvis laserstrålen går gjennom den nedre halvdelen av mottaksfel- tet 31, vises den øvre retningsindikatoren c på displayet.

Beveg lasermottakeren nedover i pilretning. Når man nærmer seg midtmarkeringen 30 anvises kun spissen på retningsindikatoren c.

Lasermottaker i midten: Hvis laserstrålen går gjennom mottaksfeltet 31 på samme høyde som midtmarkeringen 30, lyser midtindikatoren e. Ved innkoblet lydsignal lyder en kontinuerlig tone.

Lydsignal til anvisning av laserstrålen

Posisjonen til laserstrålen på mottaksfeltet 31 kan anvises av et lydsignal.

Etter innkobling av lasermottakeren er lydsignalet alltid utkoblet.

Ved innkobling av lydsignalet kan du velge mellom to lydstyrker.

Til innkopling hhv. skifting av lydsignalet trykker du på tasten for lydsignalet 28 til den ønskede lydstyrken anvises. Ved en middels lydstyrke blinker lydstyrke-indikatoren d på displayet, ved høy lydstyrke lyser indikatoren permanent, ved utkoplet lydsignal slokner den.

Automatisk nivellering rotasjonslaser Oversikt

Måleverktøyet registrerer automatisk horisontal hhv. vertikal posisjon etter innkobling. Til skif- ting mellom horisontal og vertikal posisjon ko- bler du ut måleverktøyet, plasserer det på nytt og slår det på igjen.

Etter innkoblingen kontrollerer måleverktøyet den vannrette hhv. loddrette posisjonen og utlikner ujevnheter innenfor selvnivelleringsområdet på ca. 8 % automatisk (±0,8 m/10 m).

162 | Norsk

Hvis måleverktøyet står mer enn 8 % på skjeve etter innkobling eller etter en posisjonsendring, kan det ikke lenger nivelleres. I dette tilfellet stanses rotoren, laseren blinker og nivellerings-indikatoren 3 lyser kontinuerlig rødt. Posisjoner måleverktøyet på nytt og vent på nivelleringen. Uten ny posisjonering koples laseren automatisk ut etter 2 min og måleverktøyet etter 2 h.

Når måleverktøyet er nivellert, kontrollerer det stadig den vannrette hhv. loddrette posisjonen. Ved posisjonsendringer etternivelleres det automatisk. For å unngå feilmålinger stanser rotoren i løpet av nivelleringen, laseren blinker og nivelleringsindikatoren 3 blinker grønt.

Sjokkvarselsfunksjon

Måleverktøyet har en sjokkvarselsfunksjon som forhindrer nivellering på forandret høyde med påfølgende høydefeil ved posisjonsendringer hhv. risting av måleverktøyet eller vibrasjoner på undergrunnen.

Til innkobling av sjokkvarselet trykker du på sjokkvarselstasten 2. Sjokkvarselsindikatoren 1 lyser kontinuerlig grønt og etter 30 s aktiveres sjokkvarselet.

Hvis området for nivelleringsnøyaktigheten overskrides ved en posisjonsendring av måleverktøyet eller det registreres en sterk vibrasjon, utløses sjokkvarselet: Rotasjonen stanses, laseren blinker, nivelleringsindikatoren 3 slokner og sjokkvarselsindikatoren 1 blinker rødt. Den aktuelle driftstypen lagres.

Ved utløst sjokkvarsel trykker du på sjokkvar- selstasten 2. Sjokkvarselsfunksjonen startes på nytt og måleverktøyet begynner med nivelleringen. Så snart måleverktøyet er selvnivellert (nivelleringsindikatoren 3 lyser kontinuerlig grønt), starter den i lagret driftstype. Kontroller nå høyden på laserstrålen på et referansepunkt og korriger høyden eventuelt.

Hvis funksjonen ikke startes på nytt med trykking på tasten 2 ved utløst sjokkvarsel, koples laseren automatisk ut etter 2 min og måleverktøyet etter 2 h.

Til utkopling av sjokkvarselsfunksjonen trykker du en gang på sjokkvarselstasten 2 hhv. to ganger ved utløst sjokkvarsel (sjokkvarselsindikatoren 1 blinker rødt). Ved utløst sjokkvarsel slokner sjokkvarselsindikatoren 1.

Nivelleringsnøyaktighet rotasjonslaser

Presisjonsinnflytelser

Den største innflytelsen har omgivelsestemperaturen. Særskilt temperaturforskjeller fra bakken og oppover kan avlede laserstrålen.

Avvikene har innflytelse fra ca. 20 m målestrekning og kan på 100 m være på to til fire ganger avviket på 20 m.

Temperaturforskjellen er størst nær bakken, derfor bør måleverktøyet alltid monteres på et stativ fra en målestrekning på 20 m. Sett måleverktøyet dessuten helst opp i midten av arbeidsflaten.

Presisjonskontroll av måleverktøyet

Utenom ytre innflytelser kan også apparatspesifikke innflytelser (som f.eks. fall eller heftige støt) føre til avvik. Kontroller derfor alltid måleverktøyets presisjon før hver arbeidsstart.

Til kontrollen er det nødvendig med en fri målestreking på 20 m med fast grunn mellom to vegger A og B. Du må – ved horisontal posisjon for måleverktøyet – utføre en omslagsmåling i begge aksene X og Y (positiv og negativ) (4 komplette målinger).

- Monter måleverktøyet i horisontal posisjon nær veggen A på et stativ 48 (tilbehør) eller sett det på en fast, plan undergrunn. Slå på måleverktøyet.

A B I 20 m

- Etter nivelleringen retter du laserstrålen i punktdrift mot den nære veggen A. Marker midten på punktet til laserstrålen på veggen (punkt 1).

Norsk | 163

A 180° I B II

• Drei måleverktøyet 180°, la det nivellere og marker midten av punktet til laserstrålen på motsatt vegg B (punkt II).
• Plasser måleverktøyet - uten å dreie det - nær veggen B, slå det på og la det nivellere.

A I B II

- Rett måleverktøyet slik opp i høyden (ved hjelp av stativet eller eventuelt ved å legge noe under) at midten av punktet til laserstrålen treffer nøyaktig på det tidligere markerte punktet 11 på veggen B.

A III d I 180° B II

• Drei måleverktøyet 180°, uten å forandre høyden. La det nivellere og marker midten av punktet til laserstrålen på vegg A (punkt III). Pass på at punkt III er så loddrett over hhv. under punkt I som mulig.
• Differansen d mellom de to markerte punktene I og III på veggen A gir det virkelige måleverktøyavviket for den målte aksen.

Gjenta målingen for de tre andre aksene. Drei da måleverktøyet før hver måling 90°.

På målestrekningen 2 x 20 m = 40 m er det maksimale tillatte avviket:

40 m x ±0,1 mm/m = ±4 mm.

Differansen d mellom punktene 1 og 111 kan være maksimalt 4 mm på hver av de fire målingene.

Hvis måleverktøyet skulle overskride det maksimale avviket ved en av de fire målingene, må det kontrolleres av Bosch-kundeservice.

Arbeidsinformasjoner rotasjonslaser

Laserbrillene filtrerer bort omgivelseslyset. Slik vises det røde lyset til laseren lysere for øyet.

Bruk laserbrillene aldri som beskyttelsesbriller. Laser-brillene er til bedre registrering av laserstrålen, men den beskytter ikke mot laserstrålingen.
Bruk laserbrillene aldri som solbriller eller i trafikken. Laser-brillene gir ingen fullsten-dig UV-beskyttelse og reduserer fargeregis-treringen.

Arbeid med fjernkontrollen (tilbehør)

Ved å trykke betjeningstastene kan måleverktøyet tas ut av nivelleringen, slik at rotasjonen stanser ett øyeblikk. Ved bruk av fjernkontrollen 46 unngås denne effekten.

Mottakslinsene 7 for fjernkontrollen befinner seg på tre sider av måleverktøyet, bl.a. over betjeningsfeltet på forsiden.

Arbeid med stativ (tilbehør)

Måleverktøyet har et 5/8"-stativfeste for horisontal drift på et stativ. Sett måleverktøyet med stativfestet 18 på 5/8"-gjengene til stativet og skru det fast med stativets låseskrue.

På et stativ 48 med måleskala på uttrekket kan du innstille høydeforskjellen direkte.

Måleverktøyet kan også festes på veggholderen 43. I horisontal drift muliggjør veggholderen en bruk av måleverktøyet i hvilken som helst høyde. I vertikal drift er det mulig å feste verktøyet på et 5/8"-stativ 48.

Arbeid med takmåleplaten (se bilde C)

Takmåleplaten 45 kan f.eks. brukes til en enkel høydeoppretting av nedsenket tak. Fest takmåleplaten med magnetholderen f.eks. på en holder. Den reflekterende halvdelen til takmåleplaten forbedrer laserstrålens synlighet ved ugunstige vilkår, med den transparente halvdelen kan laserstrålen også sees fra baksiden.

Arbeid med måleplaten (tilbehør)

Ved hjelp av måleplaten 44 kan lasermarkeringen overføres til gulvet hhv. laserhøyden overføres til veggen.

30 mm

Med nullfeltet og skalaen kan feiljusteringen til ønsket høyde måles og overføres til et annet sted. Slik bortfaller den nøyaktige innstillingen av måleverktøyet på høyden som skal overføres.

Måleplaten 44 har et reflekssjikt som gjør laserstrålen bedre synlig på større avstand hhv. i sterk sol. Lysstyrkeforsterkningen kan kun registreres när du ser på måleplaten parallelt til laserstrålen.

Arbeid med nivellerstangen (tilbehør) (sebildeJ)

Til kontroll om flaten er plan eller overføring av helninger anbefales det å bruke nivellerstangen 38 sammen med lasermottakeren.

0+50 0 0-50 X

Oppe på nivellerstangen 38 befinner det seg en relativ målskala (±50 cm). Nullhøyden (90 til 210 cm) kan du velge nede på uttrekket. Slik kan avvik fra beregnet høyde avleses direkte.

Arbeidsinformasjoner lasermottaker

Markering

På midtmarkeringen 30 til høyre og venstre på lasermottakeren kan høyden til laserstrålen markers, när den går gjennom midten av mottaksfeltet 31. Midtmarkeringen befinner seg 45 mm fra øvre kant på lasermottakeren.

Oppretting med libell

Ved hjelp av libellen 25 kan du rette lasermottakeren opp loddrett. En skjev lasermottaker fører til feilmålinger

Festing med holder (se bilde A)

Du kan feste lasermottakeren med holderen 40 både på en bygglaser-nivellerstang 38 (tilbehør) og på andre hjelpemidler med en bredde på opp til 65 mm.

Skru holderen 40 med festeskruen 39 inn i festet 33 på baksiden av lasermottakeren.

Løsne låseskruen 36 og skyv holderen f.eks. inn på bygglaser-nivellerstangen 38 og trekk låseskruen 36 fast igjen.

Ved hjelp av libellen 41 kan du rette holderen 40 opp vannrett.

Den øvre kanten 37 til holderen befinner seg på samme høyde som midtmarkeringen 30 og kan brukes til markering av laserstrålen.

Festing med magnet (se bilde B)

Overføring/kontroll av høyder (se bilde D)

Sett måleverktøyet i horisontal posisjon på et fast underlag eller monter det på et stativ 48 (tilbehør).

Arbeid med stativ: Rett laserstrålen opp på ønsket høyde. Overfør hhv. kontroller høyden på målstedet.

Arbeid uten stativ: Finn høydedifferansen mellom laserstrålen og høyden på referansepunktet ved hjelp av måleplaten 44. Overfør hhv. kontroller den målte høydedifferansen på målstedet.

Parallell oppretting av loddestrålen/overføring av rett vinkel (se bilde E)

Hvis det skal overføres rette vinkler eller rettes opp mellomvegger, må loddestrålen 9 rettes opp parallelt – dvs. i samme avstand – til referanselinjen (f.eks. vegg).

Sett da måleverktøyet i vertikal posisjon og plasser det slik at loddestrålen går ca. parallelt med referanselinjen.

Til en nøyaktig posisjonering måler du avstanden mellom loddestråle og referanselinje direkte på måleverktøyet ved hjelp av måleplaten 44. Mål avstanden mellom loddestråle og referanselinje om igjen i en så stor avstand fra måleverktøyet som mulig. Rett loddestrålen slik opp at den har samme avstand til referanselinjen som ved måling direkte på måleverktøyet.

Anvisning av loddrett/vertikalt nivå (se bilde F)

Til anvisning av et loddrett hhv. vertikalt nivå setter du måleverktøyet opp i vertikal posisjon. Hvis det vertikale nivået skal gå i en rett vinkel til referanselinjen (f.eks. veggen), må du rette loddestrålen 9 opp langs denne referanselinjen.

Loddrett anvises av den variable laserstrålen 6.

Arbeid uten lasermottaker (se bilde G)

Ved gunstige lysforhold (mørke omgivelser) og på kort avstand kan du arbeide uten lasermottaker. For å oppnå en bedre synlighet for laserstrålen velger du enten linjedrift eller punktdrift og dreier rotasjonshodet 10 manuelt til målstedet.

Arbeid med lasermottaker (se bilde H)

Ved ugunstige lysforhold (lyse omgivelser, direkte sol) og på større avstander bruker du lasermottakeren til en bedre registrering av laserstrålen. Ved arbeid med lasermottakeren velger du rotasjonsdrift med høyeste rotasjonshastighet.

Ved måling på store avstander må lasermottakeren brukes til å finne laserstrålen. For å redusere forstyrrende innflytelser skal du alltid plassere måleverktøyet på midten av arbeidsflaten og på et stativ.

Arbeid utendørs (se bilde J)

Utendørs skal lasermottakeren alltid brukes.

Ved arbeid på usikker undergrunn skal du montere måleverktøyet på stativet 48. Aktiver sjokkvarselfunksjonen for å unngå feilmålinger ved bakkebevegelser eller vibrasjoner på måleverktøyet.

166 | Norsk

Oversikt over indikatorene

	Laserstråle	Rotasjon til laseren*	grønn rød	grønn rød
Innkobling av måleverktøyet (1 s selvtest)			●	●
Selv- eller etternivellering 2x/s ○ 2x/s
Nivellert/driftsklart måleverktøy ●	●	●
Selvnivelleringsområdet er overskredet 2x/s ○			●
Sjokkvarsel aktivert ●
Sjokkvarsel utløst 2x/s ○ 2x/s
Batterispenning for ≤2 h drift				2x/s
Tomt batteri ○	○	●

* ved linje- og rotasjonsdrift
2x/s Blinkefrekvens (to ganger i sekundet)
- Kontinuerlig drift
Funksjon stanset

Service og vedlikehold

Vedlikehold og rengjøring

Hold rotasjonslaseren, ladeapparatet og laser-mottakeren alltid rene.

Dypp ikke rotasjonslaseren, ladeapparatet og lasermottakeren i vann eller andre væsker.

Tørk smussen av med en fuktig, myk klut. Ikke bruk rengjørings- eller løsemidler.

På rotasjonslaseren må du spesielt rengjøre flatene på utgangsåpningen til laseren med jevne mellomrom og passe på loing.

Hvis rotasjonslaseren, ladeapparatet eller laser-mottakeren til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for Bosch-elektroverktøy.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på typeskiltet til rotasjonslaseren, ladeapparatet hhv. lasermottakeren.

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Deltegninger og informasjoner om reservedeler finner du også under:

www.bosch-pt.com

Bosch-kundeservice er gjerne til hjelp ved spørsmål om kjøp, bruk og innstilling av produkter og tilbehør.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel: [phone]

Faks: + 47 (6487) 89 55

Norsk | 167

Deponering

Rotasjonslaser, ladeapparat, lasermottaker, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Kun for EU-land:

Ikke kast rotasjonslaseren, ladeapparatet og lasermottakeren i vanlig søppel! Jf. det europeiske direktivet 2002/96/EF vedr. gamle elektriske og elektroniskeapparater og

tilpassingen til nasjonale lover må gammelt elektriske og elektroniske verktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering.

Batterier/oppladbare batterier:

Ni-MH: Nikkel-metallhydrid

Ikke kast batterier i vanlig søppel, ild eller vann. Batterier skal samles inn, resirkuleres eller deponeres på en miljøvennlig måte.

Kun for EU-land:

Defekte eller oppbrukte batterier må resirkuleres iht. direktiv 91/157/E∅F.

Rett til endringer forbeholdes.

168 | Suomi

Turvallisuusohjeita

Rotaatiolaser
