NÁVOD NA OBSLUHU GRL 150 HV Set 2 BOSCH

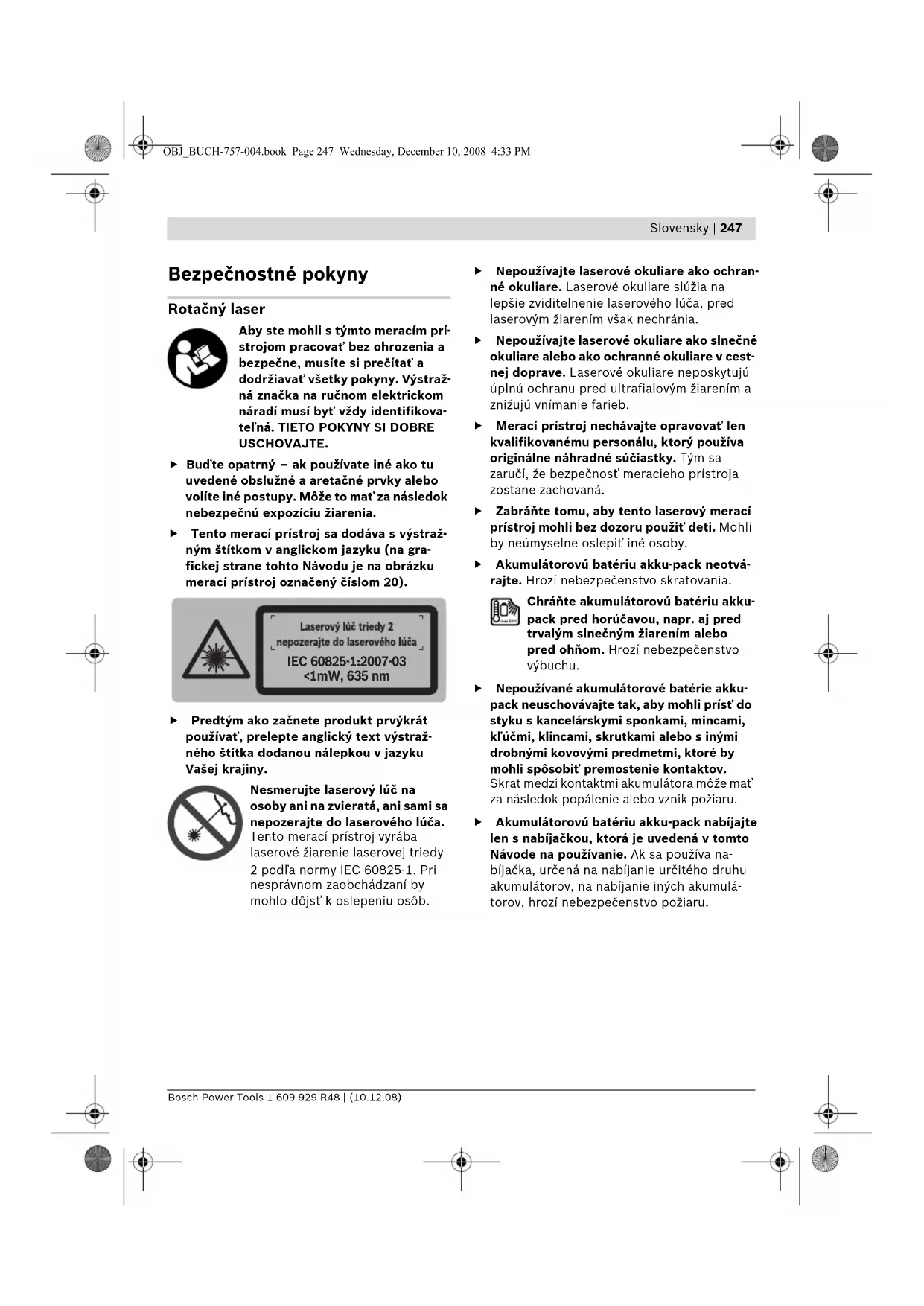

Bezpečnostné pokyny Rotačný laser Aby ste mohli s týmto meracím prí- strojom pracovať bez ohrozenia a bezpečne, musíte si prečítať a dodržiavať všetky pokyny. Výstraž- ná značka na ručnom elektrickom náradí musí byť vždy identifikova- teľná. TIETO POKYNY SI DOBRE USCHOVAJTE. f Buďte opatrný – ak používate iné ako tu uvedené obslužné a aretačné prvky alebo volíte iné postupy. Môže to mať za následok nebezpečnú expozíciu žiarenia. f Tento merací prístroj sa dodáva s výstraž- ným štítkom v anglickom jazyku (na gra- fickej strane tohto Návodu je na obrázku merací prístroj označený číslom 20). f Predtým ako začnete produkt prvýkrát používať, prelepte anglický text výstraž- ného štítka dodanou nálepkou v jazyku Vašej krajiny. Nesmerujte laserový lúč na osoby ani na zvieratá, ani sami sa nepozerajte do laserového lúča. Tento merací prístroj vyrába laserové žiarenie laserovej triedy 2 podľa normy IEC 60825-1. Pri nesprávnom zaobchádzaní by mohlo dôjsť k oslepeniu osôb. f Nepoužívajte laserové okuliare ako ochran- né okuliare. Laserové okuliare slúžia na lepšie zviditelnenie laserového lúča, pred laserovým žiarením však nechránia. f Nepoužívajte laserové okuliare ako slnečné okuliare alebo ako ochranné okuliare v cest- nej doprave. Laserové okuliare neposkytujú úplnú ochranu pred ultrafialovým žiarením a znižujú vnímanie farieb. f Merací prístroj nechávajte opravovať len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaručí, že bezpečnosť meracieho prístroja zostane zachovaná. f Zabráňte tomu, aby tento laserový merací prístroj mohli bez dozoru použiť deti. Mohli by neúmyselne oslepiť iné osoby. f Akumulátorovú batériu akku-pack neotvá- rajte. Hrozí nebezpečenstvo skratovania. Chráňte akumulátorovú batériu akku- pack pred horúčavou, napr. aj pred trvalým slnečným žiarením alebo pred ohňom. Hrozí nebezpečenstvo výbuchu. f Nepoužívané akumulátorové batérie akku- pack neuschovávajte tak, aby mohli prísť do styku s kancelárskymi sponkami, mincami, kľúčmi, klincami, skrutkami alebo s inými drobnými kovovými predmetmi, ktoré by mohli spôsobiť premostenie kontaktov. Skrat medzi kontaktmi akumulátora môže mať za následok popálenie alebo vznik požiaru. f Akumulátorovú batériu akku-pack nabíjajte len s nabíjačkou, ktorá je uvedená v tomto Návode na používanie. Ak sa používa na- bíjačka, určená na nabíjanie určitého druhu akumulátorov, na nabíjanie iných akumulá- torov, hrozí nebezpečenstvo požiaru.

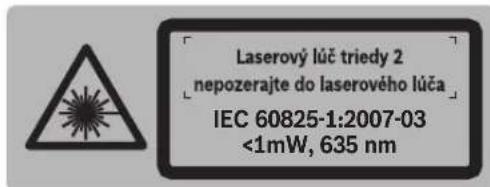

<1mW, 635 nm OBJ_BUCH-757-004.book Page 247 Wednesday, December 10, 2008 4:33 PM248 | Slovensky 1 609 929 R48 | (10.12.08) Bosch Power Tools Nabíjačka akumulátorov Prečítajte si všetky Výstražné upo- zornenia a bezpečnostné pokyny. Zanedbanie dodržiavania Výstraž- ných upozornení a pokynov uvede- ných v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobiť požiar a/alebo ťažké poranenie. Chráňte nabíjačku pred účinkami dažďa a vlhkosti. Vniknutie vody do nabíjačky zvyšuje riziko zásahu elektrickým prúdom. f Nenabíjajte nabíjačkou žiadne cudzie aku- mulátory (iných značiek). Táto nabíjačka je vhodná výlučne na nabíjanie akumulátorov Bosch Akku-Pack, ktoré sa používajú v rotač- ných laseroch. Pri nabíjaní cudzích akumuláto- rov hrozí nebezpečenstvo požiaru a výbuchu. f Udržiavajte nabíjačku v čistote. Následkom znečistenia hrozí nebezpečenstvo zásahu elektrickým prúdom. f Pred každým použitím produktu prekontro- lujte nabíjačku, prívodnú šnúru aj zástrčku. Nepoužívajte nabíjačku v prípade, ak ste zistili nejaké poškodenie. Nabíjačku sami neotvárajte a dávajte ju opravovať len kva- lifikovanému personálu a výlučne iba s pou- žitím originálnych náhradných súčiastok. Poškodené nabíjačky, prívodné šnúry a zástrč- ky zvyšujú riziko zásahu elektrickým prúdom. f Nepoužívajte nabíjačku položenú na ľahko horľavom podklade (ako je napr. papier, tex- til a podobne) resp. ani v horľavom prostre- dí. Zohrievanie nabíjačky, ktoré vzniká pri na- bíjaní, predstavuje nebezpečenstvo požiaru. f Z akumulátora môže pri nesprávnom použí- vaní vytekať kvapalina. Vyhýbajte sa kon- taktu s touto kvapalinou. Po náhodnom kontakte miesto opláchnite vodou. Ak sa dostane kvapalina z akumulátora do kontak- tu s očami, po výplachu očí vyhľadajte aj lekára. Unikajúca kvapalina z akumulátora môže mať za následok podráždenie pokožky alebo popáleniny. Laserový prijímač Optimálna práca s týmto mera- cím prístrojom je možná len vtedy, ak si dôkladne prečítane tento Návod na používanie a pra- covné pokyny a prísne budete dodržiavať pokyny, ktoré sú tam uvedené. TIETO POKYNY SI DOBRE USCHOVAJTE. Nedávajte merací prístroj do blízkosti kardiostimulátorov. Prostredníctvom magnetickej doštičky 29 sa vytvára magnetické pole, ktoré môže negatívne ovplyvňovať spôsob činnosti kardiostimulátorov. f Merací prístroj majte v dostatočnej vzdiale- nosti od magnetických dátových nosičov a prístrojov citlivých na magnetické polia. Následkom účinku magnetickej doštičky 29 by mohlo dôjsť k nenahraditeľným stratám údajov. Popis fungovania Vyklopte si láskavo vyklápaciu stranu s obráz- kami rotačného lasera, nabíjačky a laserového prijímača a nechajte si ju vyklopenú po celý čas, keď čítate tento Návod na používanie. Používanie podľa určenia Rotačný laser Tento merací prístroj je určený na zisťovanie a kontrolu exaktne vodorovných výškových rovín, zvislých línií, zameriavacích línií (súbežníc) a bodov na zvislici. Nabíjačka akumulátorov Nabíjačku používajte len v takom prípade, ak viete kompletne ohodnotiť a bez obmedzenia uskutočniť všetky funkcie, alebo ak ste dostali príslušné pokyny. Laserový prijímač Tento merací prístroj je určený na rýchle vyhľa- danie rotujúceho laserového lúča. OBJ_BUCH-757-004.book Page 248 Wednesday, December 10, 2008 4:33 PMSlovensky | 249 Bosch Power Tools 1 609 929 R48 | (10.12.08) Vyobrazené komponenty Číslovanie jednotlivých vyobrazených kompo- nentov sa vzťahuje na zobrazenie rotačného lasera, nabíjačky a laserového prijímača na grafickej strane tohto Návodu na používanie. Rotačný laser/Nabíjačka 1 Indikácia Výstraha pred šokom 2 Tlačidlo Výstraha pred šokom 3 Indikácia Nivelačná automatika 4 Tlačidlo vypínača Rotačný laser 5 Tlačidlo pre rotačnú prevádzku a voľbu rýchlosti rotácie 6 Variabilný laserový lúč 7 Prijímacia šošovka pre diaľkové ovládanie 8 Výstupný otvor laserového lúča 9 Zvislý lúč 10 Rotačná hlava 11 Tlačidlo pre čiarovú prevádzku a výber dĺžky čiary 12 Indikácia Stav nabitia akumulátora 13 Akku-pack* 14 Priehradka na batérie 15 Aretácia priehradky na batérie 16 Aretácia akumulátorovej batérie akku-pack* 17 Zásuvka pre zástrčku nabíjačky* 18 Statívové uchytenie 5/8" 19 Sériové číslo Rotačný laser 20 Výstražný štítok laserového prístroja 21 Nabíjačka* 22 Zástrčka sieťovej šnúry nabíjačky* 23 Nabíjací kontakt* Laserový prijímač* 24 Aretácia veka priehradky na batérie 25 Libela laserový prijímač 26 Tlačidlo vypínača Laserový prijímač 27 Tlačidlo nastavenie presnosti merania 28 Tlačidlo zvukový signál 29 Magnetická doštička 30 Stredová značka 31 Políčko príjmu laserového lúča 32 Displej 33 Uchytenie pre držiak 34 Viečko priehradky na batérie 35 Sériové číslo Laserový prijímač 36 Aretačná skrutka držiaka 37 Horná hrana držiaka 39 Upevňovacia skrutka držiaka 40 Držiak 41 Libela držiak Indikačné prvky Laserový prijímač a Indikácia nastavenie „stredné“ b Indikácia batérie c Indikácia smeru hore

Indikácia Zvukový signál e Stredová indikácia f Indikácia nastavenie „jemné“ g Indikácia smeru dole Príslušenstvo/náhradné súčiastky 38 Meracia lata stavebného lasera* 42 Okuliare na zviditeľnenie laserového lúča* 43 Držiak na stenu* (bude k dispozícii od leta 2009) 44 Meracia platnička s pätkou* 45 Stropová meracia platnička* 46 Diaľkové ovládanie* (bude k dispozícii od leta 2009) 47 Kufrík 48 Statív* *Zobrazené alebo popísané príslušenstvo nepatrí celé do základnej výbavy produktu. Kompletné príslušen- stvo nájdete v našom programe príslušenstva. OBJ_BUCH-757-004.book Page 249 Wednesday, December 10, 2008 4:33 PM250 | Slovensky 1 609 929 R48 | (10.12.08) Bosch Power Tools Technické údaje Rotačný laser GRL 150 HV Professional Vecné číslo 3 601 K15 300 Pracovný rozsah (polomer)

– bez laserového prijímača cca – s laserovým prijímačom cca 30 m 150 m Presnosť nivelácie

<± 0,1 mm/m Rozsah samonivelácie typicky ±8% (±5°) Doba nivelácie typicky 15 s Rýchlosť rotácie 150/300/600 min

Prevádzková teplota –10 ... +50 °C Skladovacia teplota –20 ... +70 °C Relatívna vlhkosť vzduchu max. 90 % Laserová trieda

Typ lasera 635 nm, <1 mW Ø laserového lúča na výstupnom otvore cca

Druh ochrany IP 54 (ochrana proti prachu a proti striekajúcej vode)

Všimnite si láskavo vecné číslo svojho lasera na typovom štítku, pretože obchodné názvy jednotlivých rotačných laserov sa môžu odlišovať. Na jednoznačnú identifikáciu Vášho rotačného lasera slúži sériové číslo 19 na typovom štítku. OBJ_BUCH-757-004.book Page 250 Wednesday, December 10, 2008 4:33 PMSlovensky | 251 Bosch Power Tools 1 609 929 R48 | (10.12.08) Laserový prijímač LR 1 Professional Vecné číslo 3 601 K15 400 Pracovný dosah

– s rotačným laser GRL 150 HV 150 m Uhol príjmu 120° Registrovateľná rýchlosť rotácie >200 min

– Nastavenie „jemné“ – Nastavenie „stredné“ ± 1mm ± 3mm Prevádzková teplota – 10 °C ... +50 °C Skladovacia teplota – 20 °C ... +70 °C Batéria 1x9V 6LR61 Doba prevádzky cca 50 h Hmotnosť podľa EPTA-Procedure 01/2003 0,36 kg Rozmery 148 x 73 x 30 mm Použitie mimo uzavretých priestorov je možné

Druh ochrany IP 54 (ochrana proti prachu a proti striekajúcej vode)

1) Pracovný dosah sa môže následkom nepriaznivých podmienok (napríklad priame žiarenie slnečného svetla)

2) v závislosti od vzdialenosti medzi laserovým prijímačom a rotačným laserom

Všimnite si láskavo vecné číslo svojho lasera na typovom štítku, pretože obchodné názvy jednotlivých rotačných laserov sa môžu odlišovať. Na jednoznačnú identifikáciu Vášho laserového prijímača slúži sériové číslo 35 na typovom štítku. Nabíjačka Vecné číslo 1 609 203 X11 Menovité napätie V~ 100–240 Frekvencia Hz 50/60 Nabíjacie napätie V= 7,5 Nabíjací prúd A1,0 Prípustný rozsah teploty nabíjania °C 0–45 Nabíjacia doba h14 Počet akumulátorových článkov

Menovité napätie (Akumulátory) V= 2 x 1,2 Hmotnosť podľa EPTA-Procedure 01/2003 kg 0,2 Trieda ochrany /II OBJ_BUCH-757-004.book Page 251 Wednesday, December 10, 2008 4:33 PM252 | Slovensky 1 609 929 R48 | (10.12.08) Bosch Power Tools Informácie o hlučnosti Rotačný laser Namerané hodnoty zisťované na základe normy EN 60745. Hodnotená hladina hluku A tohto meracieho prístroja je typicky nižšia ako 70 dB(A). Laserový prijímač Hodnotená hladina hluku A zvukového signálu má vo vzdialenosti 1 meter hodnotu 95 dB(A). Nemajte merací prístroj tesne pri uchu! Vyhlásenie o konformite Rotačný laser/Nabíjačka: Na vlastnú zodpoved- nosť vyhlasujeme, že nižšie „Technické údaje“ popísaný výrobok je sa zhoduje s nasledujúcimi normami alebo normatívnymi dokumentmi: EN 61010-1, EN 60825-1 (Meracie prístroje) resp. EN 60950-1 (Nabíjačky akumulátorov) podľa ustanovení smerníc 2006/95/ES, 2004/108/ES, 98/37/ES (do 28.12.2009), 2006/42/ES (od 29.12.2009). Súbory technickej dokumentácie sa nachádzajú na adrese: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 31.10.2008 Montáž Napájanie Rotačný laser Prevádzka s batériami/akumulátormi Používajte výlučne alkalicko-mangánové batérie alebo akumulátory. Ak chcete otvoriť priehradku na batérie 14 otočte aretáciu 15 do polohy a priehradku na batérie vytiahnite. Pri vkladaní batérií dávajte pozor na správne pó- lovanie podľa obrázka na priehradke pre batérie. Vymieňajte vždy všetky batérie súčasne. Pri jed- nej výmene používajte len batérie jedného vý- robcu a vždy také, ktoré majú rovnakú kapacitu. Uzavrite priehradku na batérie 14 a otočte are- táciu 15 do polohy . Ak ste vložili do priehradky batérie nesprávne, merací prístroj sa nebude dať zapnúť. Vložte batérie tak, aby bolo pólovanie správne. f Keď merací prístroj n ebudete dlhší čas pou- žívať, vyberte z neho batérie. Počas dlhšieho skladovania meracieho prístroja môžu batérie skorodovať a samočinne sa vybiť. Prevádzka s akumulátorovou batériou akku-pack Pred prvým zapnutím prístroja akumulátorovú batériu akku-pack 13 nabite. Akumulátorová batéria akku-pack sa smie nabíjať výlučne len v určenej nabíjačke 21. f Všimnite si napätie siete! Napätie zdroja prú- du musí mať hodnotu zhodnú s údajmi na typovom štítku ručného elektrického náradia. Ručné elektrické náradie označené pre napä- tie 230 V sa smie používať aj s napätím 220 V. Zastrčte sieťovú zástrčku 22 (adaptér) vhodnú do Vašej elektrickej siete do nabíjačky 21 a nechajte ju zaskočiť. Zastrčte nabíjaciu zástrčku 23 nabíjačky do zdierky 17 (do zásuvky pre nabíjaciu zástrčku) na akumulátorovej batérii akku-pack. Pripojte nabíjačku na elektrickú sieť. Nabíjanie prázdnej akumulátorovej batérie akku-pack si vyžaduje cca 14 hodiny. Nabíjačka a akumulátorová baté- ria akku-pack sú zabezpečené proti prebíjaniu. Nová alebo dlhšiu dobu nepoužívaná akumulá- torová batéria akku-pack dáva plný výkon až približne po 5 nabíjacích a vybíjacích cykloch. Nenabíjajte akumulátorovú batériu akku pack 13 po každom používaní výrobku, pretože by to znižovalo jej kapacitu. Akumulátorovú batériu akku-pack nabíjajte až vtedy, keď indikácia stavu nabitia batérie 12 bliká, alebo keď trvalo svieti. Výrazne skrátená prevádzková doba akumuláto- ra po jeho dobití signalizuje, že akumulátorová batéria akku-pack je opotrebovaná a treba ju vymeniť za novú. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-757-004.book Page 252 Wednesday, December 10, 2008 4:33 PMSlovensky | 253 Bosch Power Tools 1 609 929 R48 | (10.12.08) Keď je akumulátor vybitý, môžete merací prístroj napájať aj pomocou nabíjačky 21, ak ju máte zapojenú do elektrickej siete. Vypnite merací prístroj, nabíjajte akumulátorovú batériu akku- pack cca 10 minút a s pripojenou nabíjačkou merací prístroj opäť zapnite. Ak chcete batériu akku-pack 13 vymeniť, otočte aretáciu 16 do polohy a akumulátorovú baté- riu akku-pack 13 vytiahnite. Vložte novú akumulátorovú batériu akku-pack a otočte aretáciu 16 do polohy . f Keď merací prístroj dlhší čas nepoužívate, vyberte z neho akumulátorovú batériu akku- pack. Počas dlhšieho skladovania by mohli akumulátory korodovať, alebo by sa mohli samočinne vybíjať. Indikácia Stav nabitia akumulátora Ak červená indikácia stavu nabitia akumulátora 12 bliká prvýkrát, môže sa merací prístroj pou- žívať ešte približne 2 hodiny. Ak svieti červená indikácia stavu nabitia akumu- látora 12 trvalo, žiadne ďalšie merania už nie sú možné. Po uplynutí 1 minúty sa merací prístroj automaticky vypne. Napájanie Laserový prijímač Používajte výlučne alkalicko-mangánové batérie. Stlačte aretáciu 24 priehradky na batérie smerom von a veko priehradky na batérie 34 vyklopte smerom hore. Pri vkladaní batérií dávajte pozor na správne pólovanie podľa obrázka v priehradke na batérie. Od okamihu, keď sa prvýkrát zobrazí indikácia batérie b na displeji 32, bude sa dať laserový prijímač používať ešte cca 3 hodiny. f Keď laserový prijímač dlhší čas nepouží- vate, vyberte z neho batérie. Počas dlhšieho skladovania by mohla batéria korodovať alebo by sa mohla samočinne vybíjať. Používanie Uvedenie do prevádzky Rotačný laser f Vyhýbajte sa prudkým nárazom alebo pádom meracieho prístroja. V prípade inten- zívnejšieho vonkajšieho zásahu (úderu) na merací prístroj by ste mali predtým, ako budete pokračovať v práci, vždy vykonať skúšku presnosti (pozri „Presnosť nivelácie Rotačný laser“, strana 257). f Merací prístroj nevystavujte extrémnym teplotám ani žiadnemu kolísaniu teplôt. Nenechávajte ho odložený dlhší čas napr. v motorovom vozidle. V prípade väčšieho rozdielu teplôt nechajte najprv merací prí- stroj pred jeho použitím temperovať na teplotu prostredia, v ktorom ho budete používať. Pri extrémnych teplotách alebo v prípade kolísania teplôt môže byť negatívne ovplyvnená precíznosť meracieho prístroja. Inštalácia meracieho prístroja Položte vždy merací prístroj na stabilnú pod- ložku v horizontálnej alebo vo vertikálnej polohe, namontujte ho na nejaký statívv 48 alebo na nástenný držiak 43. So zreteľom na vysokú presnosť nivelácie merací prístroj reaguje na otrasy a zmeny polohy veľmi citlivo. Zabezpečte preto vždy stabilnú polohu meracieho prístroja, aby ste sa vyhli prerušovaniu merania kvôli oprave nivelácie. Zapínanie/vypínanie f Nesmerujte laserový lúč na osoby ani na zvieratá (predovšetkým tak nerobte vo výške očí), ani sami sa nepozerajte do laserového lúča (dokonca ani z väčšej vzdialenosti). Ihneď po zapnutí začne merací prístroj vysielať zvislý laserový lúč 9 a variabilný laserový lúč 6. Horizontálna poloha Vertikálna poloha OBJ_BUCH-757-004.book Page 253 Wednesday, December 10, 2008 4:33 PM254 | Slovensky 1 609 929 R48 | (10.12.08) Bosch Power Tools Na zapnutie meracieho prístroja stlačte tlačidlo vypínača 4. Indikácie 1, 3 a 12 sa na chvíľu roz- svietia. Merací prístroj začne okamžite vykoná- vať automatickú niveláciu. Počas tejto nivelácie bliká zelená indikácia nivelácie 3 a laser bliká v bodovej prevádzke. Nivelácia meracieho prístroja je uskutočnená vtedy, keď svieti indikácia nivelácie 3 trvalo zeleno a trvalo svieti tiež laser. Po ukončení nivelácie merací prístroj samočinne spustí rotačnú prevádzku. Pomocou tlačidiel druhu prevádzky 5 a 11 môžete už počas automatickej nivelácie určiť druh prevádzky (pozri „Druhy prevádzky Rotačný laser“, strana 254). V takomto prípade odštartuje merací prístroj po ukončení nivelácie ten druh prevádzky, ktorý ste zvolili. Na vypnutie meracieho prístroja stlačte znova tlačidlo vypínača 4. Aby sa šetrili batérie prístroja, merací prístroj sa automaticky vypne vtedy, keď sa nachádza dlhšie ako 2 hodiny mimo rozsahu samonivelácie, alebo vtedy, keď je výstraha pred šokom spustená dlhšie ako 2 hodiny (pozri „Nivelačná automatika Rotačný laser“, strana 256). Inštalujte novú polohu meracieho prístroja a opäť ho zapnite. Druhy prevádzky Rotačný laser Prehľad Všetky tri druhy prevádzky sú možné v horizontál- nej aj vo vertikálnej polohe meracieho prístroja. Rotačná prevádzka Rotačnú prevádzku odporúčame používať predovšetkým vtedy, ak sa používa laserový prijímač. Môžete si vyberať z rôznych rýchlostí rotácie. Čiarová prevádzka V tomto druhu prevádzky sa pohybuje variabilný laserový lúč v ohraničenom uhle otvoru. Takýmto spôsobom je zaručená v porovnaní s rotačnou prevádz- kou zvýšená viditeľnosť lasero- vého lúča. Môžete si vyberať z rôznych uhlov otvoru. Bodová prevádzka V tomto druhu prevádzky sa dosahuje najlepšia viditeľnosť variabilného laserového lúča. Táto prevádzka slúži napríklad na jednoduché prenášanie výšok alebo na kontrolu súbežnosti, lícovania múrov. Rotačná prevádzka (150/300/600 min

Po každom zapnutí sa merací prístroj nachádza v rotačnej prevádzke so strednou rýchlosťou rotácie. Ak chcete prejsť z čiarovej prevádzky na rotačnú prevádzku, stlačte tlačidlo pre rotačnú prevádz- ku 5. Rotačná prevádzka sa spustí so strednou rýchlosťou rotácie. Ak chcete zmeniť rýchlosť rotácie, znova dovte- dy stláčajte tlačidlo pre rotačnú prevádzku 5, kým sa dosiahne požadovaná rýchlosť rotácie. Pri práci s laserovým prijímačom by ste mali zvoliť maximálnu rýchlosť rotácie. Pri práci bez laserového prijímača znížte rýchlosť rotácie, aby ste laserový lúč lepšie videli, alebo použite okuliare na zviditeľnenie laserového lúča 42. Čiarová prevádzka, bodová prevádzka (10°/25°/35°, 0°) Ak chcete urobiť zmenu na čiarovú prevádzku resp. na bodovú prevádzku, stlačte tlačidlo pre čiarovú prevádzku 11. Merací prístroj vykoná zmenu na čiarovú prevádzku s najmenším uhlom otvorenia. Na zmenu uhla otvorenia stlačte tlačidlo pre čiarovú prevádzku 11. Uhol otvorenia sa zväčšuje v dvoch stupňoch, súčasne sa pri každom zväčše- ní zvýši rýchlosť rotácie. Pri treťom stlačení tla- čidla pre čiarovú prevádzku 11 vykoná prístroj po krátkom zakmitaní zmenu na bodovú prevádzku. Nové stlačenie tlačidla 11 vedie späť k čiarovej prevádzke s najmenším uhlom otvorenia. Upozornenie: Na základe zotrvačnosti môže laser trochu prekmitávať poza hranice konco- vých bodov laserovej línie. Na nastavenie polohy laserovej línie resp. lasero- vého bodu v rámci roviny rotácie otočte rotačnú hlavu 10 rukou do požadovanej polohy, alebo využite na tento účel diaľkové ovládanie 46. OBJ_BUCH-757-004.book Page 254 Wednesday, December 10, 2008 4:33 PMSlovensky | 255 Bosch Power Tools 1 609 929 R48 | (10.12.08) Otáčanie roviny rotácie pri vertikálnej polohe Pri vertikálnej polohe meracieho prístroja môžete laserový bod, laserovú líniu alebo rovinu rotácie otáčať okolo zvislej osi pomocou diaľkového ovlá- dania 46. Dodržiavajte pritom pokyny uvedené v Návode na používanie diaľkového ovládania. Uvedenie do prevádzky Laserový prijímač f Chráňte laserový prijímač pred pôsobením vlhka. f Laserový prijímač nevystavujte extrémnym teplotám ani žiadnemu kolísaniu teplôt. Nenechávajte ho odložený dlhší čas napr. v motorovom vozidle. V prípade väčšieho kolí- sania teplôt nechajte najprv laserový prijímač pred jeho použitím temperovať na teplotu prostredia, v ktorom ho budete používať. Pri extrémnych teplotách alebo v prípade kolísa- nia teplôt môže byť negatívne ovplyvnená precíznosť laserového prijímača. Umiestnite laserový prijímač minimálne do vzdialenosti 50 cm od rotačného lasera. Umiest- nite laserový prijímač tak, aby mohol laserový lúč vniknúť do políčka príjmu laserového lúča

31. Na rotačnom laseri nastavte maximálnu

rýchlosť rotácie. Zapínanie/vypínanie f Pri zapnutí laserového prijímača sa ozve hlasný zvukový signál. Pri zapínaní držte preto laserový prijímač v dostatočnej vzdialenosti od svojho ucha resp. aj od uší iných osôb. Hlasný zvuk prístroja by mohol spôsobiť poškodenie sluchových orgánov. Na zapnutie laserového prijímača stlačte tla- čidlo vypínača 26. Ozvú sa dva zvukové signály a na displeji sa na krátku chvíľu rozsvietia všetky indikácie. Na vypnutie laserového prijímača stlačte znova tlačidlo vypínača 26. Ak sa na laserovom prijímači nestlačí v priebehu cca 10 minút žiadne tlačidlo a políčko príjmu la- serového lúča 2 nezachytí po dobu 31 10 minút žiaden laserový lúč, potom sa z dôvodov šetre- nia batérií laserový prijímač automaticky vypne. Vypnutie je indikované zvukovým signálom. Nastavenie strednej indikácie Pomocou tlačidla 27 môžete určiť, s akou pres- nosťou sa bude indikovať poloha laserového lúča na políčku príjmu laserového lúča ako „stredová“: – Nastavenie stupňa „jemný“ (indikácia f na displeji), – Nastavenie stupňa „stredný“ (indikácia a na displeji). Pri zmene presnosti nastavenia sa ozve zvukový signál. Po zapnutí laserového prijímača bude vždy na- stavený „stredný“ stupeň presnosti merania. Indikácie smeru Dolná indikácia g, stredná indikácia (stred) e a horná indikácia c (všetky na prednej aj na zadnej strane laserového prijímača) indikujú polohu obiehajúceho laserového lúča v políčku príjmu lúča

31. Táto poloha môže byť naviac indikovaná

zvukovým signálom (pozri odsek „Zvukový signál na indikáciu laserového lúča“, strana 256). Laserový prijímač príliš nízko: Keď prebieha laserový lúč cez hornú polovicu políčka príjmu laserového lúča 31, vtedy sa na displeji objaví dolná indikácia smeru g. Pri zapnutom zvukovom signále sa zvukový signál ozýva v pomalom takte. Posuňte laserový prijímač v smere šípky smerom hore. Pri priblížení sa k stredovej značke 30 bude zobrazený už iba hrot indikácie smeru g. Laserový prijímač príliš vysoko: Keď prebieha laserový lúč cez dolnú polovicu políčka príjmu laserového lúča 31, vtedy sa na displeji objaví horná indikácia smeru c. Pri zapnutom zvukovom signále sa zvukový signál ozýva v rýchlom takte. Posuňte laserový prijímač v smere šípky smerom dole. Pri priblížení sa k stredovej značke 30 bude zobrazený už iba hrot indikácie smeru c. Laserový prijímač v stredovej polohe: Keď prebieha laserový lúč cez políčko príjmu lasero- vého lúča 31 vo výške stredovej značky 30, vtedy svieti stredná indikácia e. Ak je zapnutý zvukový signál, zaznieva trvalý zvukový signál. OBJ_BUCH-757-004.book Page 255 Wednesday, December 10, 2008 4:33 PM256 | Slovensky 1 609 929 R48 | (10.12.08) Bosch Power Tools Zvukový signál na indikáciu laserového lúča Poloha laserového lúča na políčku príjmu lasero- vého lúča 31 môže byť indikovaná zvukovým signálom. Po zapnutí laserového prijímača je zvukový signál vždy vypnutý. Pri zapnutí zvukového signálu si môžete si vybrať medzi dvoma nastaveniami hlasitosti. Na zapnutie, resp. na zmenu zvukového signálu stláčajte tlačidlo 28 dovtedy, kým sa na displeji zobrazí požadovaná hlasitosť. Pri nastavení strednej hlasitosti bliká na displeji indikácia zvukového signálu d, pri vyššej hlasitosti svieti táto indikácia trvalo a keď je zvukový signál vypnutý, táto indikácia zhasne. Nivelačná automatika Rotačný laser Prehľad Po zapnutí merací prístroj automaticky rozpozná horizontálnu, resp. vertikálnu polohu. Ak chcete urobiť zmenu horizontálnej alebo vertikálnej polohy, merací prístroj vypnite, dajte ho do novej polohy a opäť ho zapnite. Po zapnutí merací prístroj skontroluje vodorov- nú, resp. zvislú polohu a hneď súčasne auto- maticky vyrovná nerovnosti v rámci oblasti samonivelácie v rozsahu cca 8 % (±0,8 m/10 m). Ak sa po zapnutí alebo po zmene polohy nachádza merací prístroj v šikmej polohe o viac ako 8 %, vykonanie nivelácie už nie je možné. V takomto prípade sa rotor zastaví, laser bliká a červená indikácia nivelácie 3 svieti trvalo. Dajte merací prístroj do nejakej novej polohy a počkaj- te, kým sa uskutoční nivelácia. Bez umiestnenia prístroja do novej polohy sa po 2 minútach auto- maticky vypne laser a po 2 hodinách sa vypne aj merací prístroj. Keď je merací prístroj nanivelovaný, stále kon- troluje vodorovnú, resp. zvislú polohu. V prípade zmeny polohy sa vykoná nová automatická nive- lácia. Aby sa zabránilo nesprávnym meraniam, rotor sa počas nivelácie zastaví, laser bliká a indikácia nivelácie 3 bliká zeleno. Funkcia výstraha pred šokom Tento merací prístroj je vybavený funkciou výstraha pred šokom, ktorá zabraňuje pri zme- nách polohy resp. v prípade otrasov alebo pri vibráciách podkladu meracieho prístroja nive- láciu prístroja na zmenenej výške, a zabraňuje takto výškovým chybám merania. Na zapnutie funkcie výstraha pred šokom stlačte tlačidlo Výstraha pred šokom 2. Indikácia Výstra- ha pred šokom 1 svieti trvalo zeleno a po 30 se- kundách sa funkcia výstraha pred šokom aktivuje. Keď sa pri zmene polohy meracieho prístroja prekročí rozsah (hranica) presnosti nivelácie, alebo keď sa zaregistruje silný otras, spustí sa funkcia Výstraha pred šokom. Rotácia sa zastaví, laser bliká, indikácia nivelácie 3 zhasne a výstraha pred šokom 1 bliká červeno. Aktuálny režim prevádzky sa uloží do pamäte. Keď je spustená funkcia Výstraha pred šokom, stlačte tlačidlo Výstraha pred šokom 2. Funkcia Výstraha pred šokom sa spustí znova a merací prístroj začne s niveláciou. Len čo sa uskutoční nivelácia prístroja (indikácia nivelácie 3 svieti trvalo zeleno), prístroj sa spustí v tom režime prevádzky, ktorý bol uložený do pamäte. Prekon- trolujte výšku laserového lúča podľa nejakého referenčného bodu a v prípade potreby túto výšku korigujte. Keď je spustená funkcia Výstraha pred šokom a táto funkcia sa stlačením tlačidla 2 nespustí znova, laser sa po 2 minútach vypne a po 2 hodi- nách sa automaticky vypne aj merací prístroj. Ak chcete funkciu Výstraha pred šokom vypnúť, stlačte tlačidlo Výstraha pred šokom 2 jeden- krát, resp. v prípade, ak je funkcia Výstraha pred šokom spustená (Indikácia Výstraha pred šokom 1 bliká červeno), stlačte tlačidlo dvakrát. Pri vypnutej funkcii Výstraha pred šokom zhasne indikácia Výstraha pred šokom 1. OBJ_BUCH-757-004.book Page 256 Wednesday, December 10, 2008 4:33 PMSlovensky | 257 Bosch Power Tools 1 609 929 R48 | (10.12.08) Presnosť nivelácie Rotačný laser Faktory ovplyvňujúce presnosť Najväčší vplyv na presnosť merania má teplota okolia. Najmä rozdiely teploty prechádzajúce od zeme smerom hore môžu spôsobiť vychýlenie laserového lúča. Odchýlky majú väčšiu závažnosť pri meranej trase nad cca 20 m a pri vzdialenosti 100 m môžu mať hodnotu dvojnásobku až štvornásob- ku odchýlky pri vzdialenosti 20 m. Pretože teplotné vrstvy sú v blízkosti zeme najväčšie, mali by ste merací prístroj pri vzdia- lenostiach od 20 m vždy namontovať na statív. Okrem toho umiestnite podľa možnosti merací prístroj do stredu pracovnej plochy. Kontrola presnosti merania meracieho prístroja Odchýlky môžu okrem vonkajších vplyvov vyvolá- vať aj vplyvy, ktoré sú špecifické pre daný merací prístroj (ako napr. pády alebo prudké nárazy). Skontrolujte preto presnosť meracieho prístroja pred každým začiatkom práce. Na túto kontrolu budete potrebovať voľnú mera- ciu trasu dĺžky 20 m na pevnom podklade medzi dvoma stenami A a B. Musíte vykonať – pri hori- zontálnej polohe meracieho prístroja – meranie s prepínaním cez obe osi X a Y (vždy kladne i záporne) (4 kompletné meracie úkony). – Namontujte merací prístroj v horizontálnej polohe blízko steny A na statív 48 (príslu- šenstvo) alebo ho postavte na pevný a rovný podklad. Zapnite merací prístroj. – Po ukončení nivelácie nasmerujte laserový lúč v bodovej prevádzke na blízku stenu A. Označte stred bodu laserového lúča na stene (bod I). – Otočte merací prístroj o 180°, nechajte ho, aby sa niveloval a označte stred bodu lasero- vého lúča na protiľahlej stene B (bod II). – Umiestnite merací prístroj do blízkosti steny B – bez toho, aby ste ho otáčali –, zapnite ho a nechajte merací prístroj, aby sa naniveloval. – Prístroj vyrovnajte výškovo tak (pomocou sta- tívu alebo v prípade potreby podložením), aby stred bodu laserového lúča smeroval presne na predtým označený bod II na stene B. – Otočte merací prístroj o 180°, bez toho, aby ste zmenili jeho výšku. Nechajte ho, aby sa naniveloval a označte stred bodu laserového lúča na stene A (bod III). Dávajte pritom pozor na to, aby sa bod III nachádzal podľa možnosti zvislo nad resp. pod bodom I. – Rozdiel d oboch označených bodov I a III na stene A dáva skutočnú odchýlku meracieho prístroja pre meranú os.

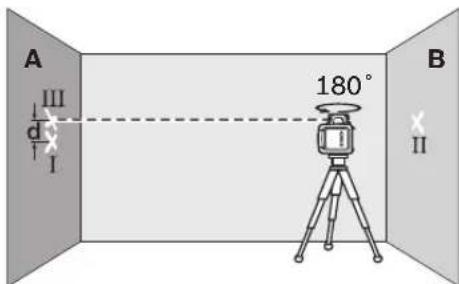

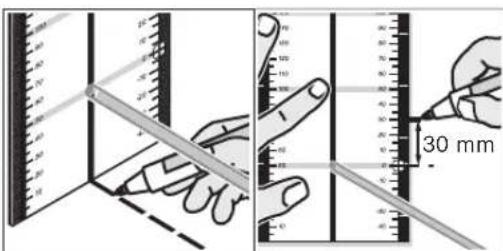

180˚ OBJ_BUCH-757-004.book Page 257 Wednesday, December 10, 2008 4:33 PM258 | Slovensky 1 609 929 R48 | (10.12.08) Bosch Power Tools Zopakujte meranie pre všetky tri ostatné osi. Na tento účel otočte pred začiatkom každého mera- nia merací prístroj vždy o 90°. Na meranej trase 2 x 20 m = 40 m smie byť prípustná odchýlka maximálne: 40 m x ± 0,1 mm/m = ±4mm. Rozdiel d medzi bodmi I a III smie byť potom pri každom jednotlivom z celkového počtu štyroch meraní maximálne 4 mm. Ak by merací prístroj prekračoval pri niektorom meraní spomínanú maximálnu povolenú odchýl- ku, nechajte ho prekontrolovať v autorizovanej servisnej opravovni Bosch. Pracovné pokyny Rotačný laser f Na označovanie používajte vždy iba stred laserového bodu. Veľkosť laserového bodu sa vzdialenosťou mení. Okuliare na zviditeľnenie laserového lúča (Príslušenstvo) Okuliare na zviditeľnenie laserového lúča filtrujú svetlo okolia. Vďaka tomu sa stáva červené svetlo lasera pre oko svetlejším. f Nepoužívajte laserové okuliare ako ochran- né okuliare. Laserové okuliare slúžia na lepšie zviditelnenie laserového lúča, pred laserovým žiarením však nechránia. f Nepoužívajte laserové okuliare ako slnečné okuliare alebo ako ochranné okuliare v cest- nej doprave. Laserové okuliare neposkytujú úplnú ochranu pred ultrafialovým žiarením a znižujú vnímanie farieb. Práca s diaľkovým ovládaním (Príslušenstvo) Pri stlačení obslužných tlačidiel sa dá merací prístroj vyradiť z nivelácie, takže rotácia sa na krátky čas zastaví. Použitím diaľkového ovládania 46 sa môžeme tomuto efektu vyhnúť. Prijímacie šošovky 7 pre diaľkové ovládanie sa nachádzajú na troch stranách meracieho prí- stroja, okrem iného nad obslužným panelom na čelnej strane. Práca so statívom (Príslušenstvo) Tento merací prístroj je vybavený 5/8" statívovým uchytením pre horizontálnu prevádzku na statíve. Umiestnite merací prístroj statívovým uchytením 18 na 5/8" závit statívovej skrutky a aretačnou skrutkou statívu ho priskrutkujte na statív. Ak má statív 48 na výťahu meraciu stupnicu, mô- žete ním prestavenie výšky nastavovať priamo. Práca s držiakom na stenu (Príslušenstvo) (pozri obrázok C) Tento merací prístroj sa dá umiestniť aj na držiak na stenu 43. V horizontálnom režime umožňuje držiak na stenu používanie meracieho prístroja v ľubovoľnej výške. Vo vertikálnej pre- vádzke je možné upevnenie na statív so závitom 5/8" 48. Práca so stropovou meracou platničkou (pozri obrázok C) Stropová meracia platnička 45 sa dá použiť napr. na jednoduché vyrovnanie výšky záves- ných stropov. Upevnite stropovú platničku pomocou magnetického držiaka napr. na nejakom nosníku. Reflektujúca polovica stropovej meracej plat- ničky zlepšuje za nepriaznivých podmienok viditeľnosť laserového lúča, cez priehľadnú stranu je vďaka jej transparentnosti laserový lúč identifikovateľný aj zo zadnej strany. OBJ_BUCH-757-004.book Page 258 Wednesday, December 10, 2008 4:33 PMSlovensky | 259 Bosch Power Tools 1 609 929 R48 | (10.12.08) Práca s meracou platničkou (Príslušenstvo) Pomocou meracej platničky 44 môžete značku laserového lúča nanášať na podlahu, resp. laserovú výšku na stenu. Pomocou nulového políčka a stupnice sa dá odmerať vzájomné prestavenie v želanej výške a opäť naniesť na inom mieste. Takýmto spôso- bom odpadne exaktné nastavovanie prístroja na prenášanú výšku. Meracia platnička 44 je kvôli lepšej viditeľnosti laserového lúča na väčšie vzdialenosti, resp. pri dopade silného slnečného svetla, vybavená reflektujúcou vrstvou. Zosilnenie jasu je však identifikovateľné len vtedy, keď pozeráte na meraciu platničku paralelne k laserovému lúču. Práca s meracou latou (Príslušenstvo) (pozri obrázok J) Na kontrolu rovinnosti alebo na nanášanie sklonov odporúčame používať meraciu latu 38 spolu s laserovým prijímačom. Na meracej late 38 je hore nanesená relatívna meracia stupnica (± 50 cm). Jej nulovú výšku (90 až 210 cm) môžete predvoliť dole na výťahu. Takýmto spôsobom môžete priamo odčítať odchýlky od určenej výšky. Pracovné pokyny pre laserový prijímač Označovanie Naľavo aj napravo pri stredovej značke 30 môže- te na laserovom prijímači označovať výšku lase- rového lúča v tých prípadoch, keď prechádza stredom políčka príjmu laserového lúča 31. Stredová značka sa nachádza vo vzdialenosti 45 mm od hornej hrany laserového prijímača. Nastavenie pomocou libely (vodováhy) Pomocou libely 25 môžete nastaviť zvislú polohu laserového prijímača. Ak je laserový prijímač umiestnený v šikmej polohe, má to za následok chybné výsledky merania. Upevnenie pomocou držiaka (pozri obrázok A) Pomocou držiaka 40 možno laserový prijímač pripevniť na meraciu latu stavebného lasera 38 (príslušenstvo), alebo ho môžete využiť na upevnenie na iné pomôcky, ktoré majú šírku do 65 mm. Priskrutkujte držiak 40 pomocou upevňovacej skrutky 39 do upevňovacieho otvoru 33 na zadnej strane laserového prijímača. Uvoľnite aretačnú skrutku 36, nasuňte držiak napr. na meraciu latu stavebného lasera 38 a opäť utiahnite aretačnú skrutku 36. Pomocou libely 41 môžete držiak 40 vyrovnať do vodorovnej polohy. Horná hrana držiaka 37 sa nachádza v rovnakej výške ako stredová značka 30 a dá sa použiť na označenie laserového lúča. Upevnenie pomocou magnetu (pozri obrázok B) Ak spoľahlivé upevnenie prístroja nie je bezpod- mienečne potrebné, môžete laserový prijímač upevniť pomocou magnetickej doštičky 29 na čelnej strane na nejaké oceľové súčiastky. 30 mm OBJ_BUCH-757-004.book Page 259 Wednesday, December 10, 2008 4:33 PM260 | Slovensky 1 609 929 R48 | (10.12.08) Bosch Power Tools Príklady postupov Prenášanie/kontrola výšok (pozri obrázok D) Postavte merací prístroj v horizontálnej polohe na pevnú podložku, alebo ho namontujte na statív 48 (príslušenstvo). Práca so statívom: Nastavte laserový lúč do požadovanej výšky. Preneste resp. prekon- trolujte výšku na cieľovom mieste. Práca bez statívu: Zistite výškový rozdiel medzi laserovým lúčom a výškou referenčného bodu pomocou meracej platničky 44. Preneste resp. prekontrolujte nameraný výškový rozdiel na cieľovom mieste. Paralelné nastavovanie zvislého lúča/ nanášanie pravých uhlov (pozri obrázok E) Ak treba nakresliť pravý uhol alebo vyrovnať medzisteny, treba nastaviť zvislý laserový lúč 9 paralelne, t.j. v rovnakej vzdialenosti k vzťažnej línii (napríklad k stene). Postavte na tento účel merací prístroj do verti- kálnej polohy a nasmerujte ho tak, aby laserový lúč prechádzal približne paralelne k vzťažnej línii. Aby ste dosiahli presné umiestnenie, odmerajte vzdialenosť medzi zvislým lúčom a vzťažnou líniou priamo na meracom prístroji pomocou meracej platničky 44. Odmerajte znova vzdia- lenosť medzi zvislým lúčom a vzťažnou líniou podľa možnosti s maximálnym odstupom od meracieho prístroja. Nastavte zvislý lúč tak, aby mal rovnakú vzdialenosť od vzťažnej línie ako pri meraní priamo na meracom prístroji. Pravý uhol k zvislému lúču 9 je indikovaný variabilným laserovým lúčom 6. Indikácia zvislej/vertikálnej roviny (pozri obrázok F) Ak chcete indikovať zvislú resp. vertikálnu rovinu, postavte merací prístroj do vertikálnej polohy. Ak má táto vertikálna rovina prebiehať v pravom uhle k nejakej vzťažnej línii (napr. k stene), v takomto prípade vyrovnajte zvislý laserový lúč 9 k tejto vzťažnej línii. Zvislica je indikovaná variabilným laserovým lúčom 6. Práca bez laserového prijímača (pozri obrázok G) Za priaznivých svetelných pomerov (tmavé oko- lie) a na krátke vzdialenosti môžete pracovať bez laserového prijímača. Aby ste dosiahli lepšiu vidi- teľnosť laserového lúča, zvoľte buď čiarovú pre- vádzku, alebo zvoľte bodovú prevádzku a natočte rotačnú hlavu 10 na cieľové miesto rukou. Práca s laserovým prijímačom (pozri obrázok H) Za nepriaznivých svetelných pomerov (svetlé okolie, dopad priameho slnečného žiarenia) a na veľké vzdialenosti používajte kvôli lepšej iden- tifikácii laserového lúča laserový prijímač. Pri práci s laserovým prijímačom zvoľte rotačnú prevádzku s maximálnou rýchlosťou rotácie. Meranie na veľké vzdialenosti (pozri obrázok I) Pri meraní na veľké vzdialenosti treba používať na identifikáciu laserového lúča laserový prijímač. Aby ste zabránili účinku rušivých vply- vov, mali by ste inštalovať merací prístroj vždy do stredu pracovnej plochy na nejaký statív. Práca vonku (vo vonkajších priestoroch) (pozri obrázok J) Vo vonkajších priestoroch treba vždy pracovať s použitím laserového prijímača. Pri práci na neistom podklade namontujte merací prístroj na statív

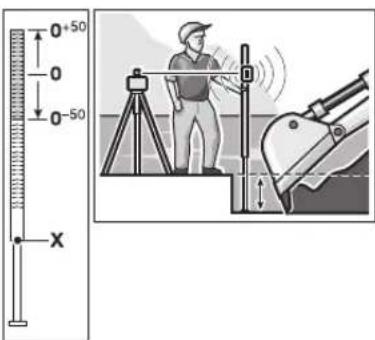

48. Aktivujte funkciu

Výstraha pred šokom, aby ste v prípade pohybu podkladu alebo v prípade otrasov zabránili chybnému meraniu meracieho prístroja. OBJ_BUCH-757-004.book Page 260 Wednesday, December 10, 2008 4:33 PMSlovensky | 261 Bosch Power Tools 1 609 929 R48 | (10.12.08) Prehľad indikácie Údržba a servis Údržba a čistenie Udržiavajte rotačný laser, nabíjačku a laserový prijímač vždy v čistote. Neponárajte rotačný laser, nabíjačku ani laserový prijímač do vody ani do žiadnych iných kvapalín. Znečistenia utrite vlhkou mäkkou handričkou. Nepoužívajte žiadne čistiace prostriedky ani rozpúšťadlá. Čistite na rotačnom laseri pravidelne predovšet- kým plochy výstupného otvoru lasera a dávajte pozor, aby ste pritom odstránili zachytené vlákna tkaniny. Ak by rotačný laser, nabíjačka alebo laserový prijímač napriek starostlivej výrobe a kontrole predsa len prestali niekedy fungovať, treba dať opravu vykonať v autorizovanej servisnej opravovni ručného elektrického náradia Bosch. Pri všetkých dopytoch a objednávkach náhrad- ných súčiastok uvádzajte láskavo bezpod- mienečne 10-miestne vecné číslo uvedené na typovom štítku rotačného lasera, nabíjačky prípadne laserového prijímača. Laserový lúč Rotácialasera* zelená čer- vená zelená čer- vená Zapnutie meracieho prístroja (1 sek. autotest) zzz Nivelácia alebo nová nivelácia 2x/s 2x/s Merací prístroj nanivelovaný/ pripravený na používanie zz z Rozsah samonivelácie prekročený 2x/s z Funkcia Výstraha pred šokom aktivovaná z Výstraha pred šokom spustená 2x/s 2x/s Napätie batérie na ≤ 2hod. prevádzky 2x/s Batéria prázdna z

• pri čiarovej a rotačnej prevádzke 2x/s

Frekvencia blikania (dvakrát za sekundu) Trvalá prevádzka Funkcia zastavená OBJ_BUCH-757-004.book Page 261 Wednesday, December 10, 2008 4:33 PM262 | Slovensky 1 609 929 R48 | (10.12.08) Bosch Power Tools Servisné stredisko a poradenská služba pre zákazníkov Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných súčiastok. Rozložené obrázky a informácie k náhradným súčiastkam nájdete aj na web-stránke: www.bosch-pt.com Tím poradenskej služby pre zákazníkov Bosch Vám rád pomôže aj pri problémoch týkajúcich sa kúpy a nastavenia produktov a príslušenstva. Slovakia Tel.: +421 (02) 48 703 800 Fax: +421 (02) 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch.sk Likvidácia Rotačný laser, nabíjačku, laserový prijímač, príslušenstvo a obaly treba dať na recykláciu zodpovedajúcu ochrane životného prostredia. Len pre krajiny EÚ: Neodhadzujte rotačný laser, nabíjačku ani laserový prijímač do komunálneho odpadu! Podľa Európskej smernice 2002/96/ES o starých elek- trických a elektronických výrob- koch a podľa jej aplikácií v národnom práve Vášho štátu sa musia už nepoužiteľné elektrické a elektronické prístroje zbierať separovane a dávať na recykláciu zodpovedajúcu ochrane životného prostredia. Akumulátory/batérie: Ni-MH: Nickel-Metallhydrid Neodhadzujte ručné akumulátory/batérie do ko- munálneho odpadu, ani do ohňa alebo do vody. Akumulátory/batérie treba zberať oddelene, recyklovať ich, alebo zlikvidovať tak, aby nemali negatívny vplyv na životné prostredie. Len pre krajiny EÚ: Podľa smernice 91/157/EHS sa musia poško- dené alebo opotrebované akumulátory/batérie dať na recykláciu. Zmeny vyhradené. OBJ_BUCH-757-004.book Page 262 Wednesday, December 10, 2008 4:33 PMMagyar | 263 Bosch Power Tools 1 609 929 R48 | (10.12.08)
