| Тип продукта | Ротационный лазерный уровень |
| Марка и модель | Bosch GRL 150 HV Set 2 Professional |
| Размеры (Д x Ш x В) | 183 x 170 x 186 mm |
| Вес (согласно EPTA 01/2003) | 1,8 кг |
| Питание (лазер) | 2 x 1,2 В NiMH (аккумулятор) или 2 x 1,5 В LR20 (щелочные батарейки) |
| Время работы | Примерно 40 ч (NiMH) / 60 ч (щелочные) |
| Дальность (без приемника) | Примерно 30 м |
| Дальность (с приемником LR 1) | До 150 м (радиус) |
| Точность нивелирования | < ±0,1 мм/м |
| Диапазон автоматического нивелирования | ±8 % (±5°) |
| Типичное время нивелирования | 15 с |
| Скорости вращения | 150 / 300 / 600 об/мин |
| Режимы работы | Вращение, построение линий (10°/25°/35°), отметка точек |
| Функция предупреждения о сотрясении | Да, остановка лазера и красное мигание |
| Класс лазера | 2 (635 нм, <1 мВт) |
| Тип защиты | IP54 (пыле- и водозащищенный от брызг) |
| Резьба штатива | 5/8" (горизонтальная) |
| Рабочая температура | -10 °C до +50 °C |
| Лазерный приемник (в комплекте) | LR 1, дальность 150 м, точность ±1 мм (точная) / ±3 мм (средняя) |
| Зарядное устройство (в комплекте) | 100-240 В, 50/60 Гц, время зарядки 14 ч |
| Уход | Чистить мягкой влажной тканью; не использовать растворители |
| Запчасти и ремонтопригодность | Ремонт только в авторизованном сервисном центре Bosch; запасные части доступны через Bosch |
| Общая информация | Использование по назначению: определение и контроль горизонтальных, вертикальных линий, выравнивание и отвесы |
Часто задаваемые вопросы - GRL 150 HV Set 2 BOSCH
Вопросы пользователей о GRL 150 HV Set 2 BOSCH
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего Лазерный уровень в формате PDF бесплатно! Найдите своё руководство GRL 150 HV Set 2 - BOSCH и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. GRL 150 HV Set 2 бренда BOSCH.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GRL 150 HV Set 2 BOSCH
bgОригиналиа инструкция
srOriginalno upulsivo za rad
sllavima nasodila
hrOriginalne upute za rad
etAlgupārane kasutusjuhend
Instrukcijas originalvaloda.
ItOriginali instrukcija
ipオリジナル取扱説明書
cn正本使用说明书
ko사용 씨병서 권류
ar
fa 15
2 |
Deutsch Seite 8
English Page 24
Русский ...... Страница 279

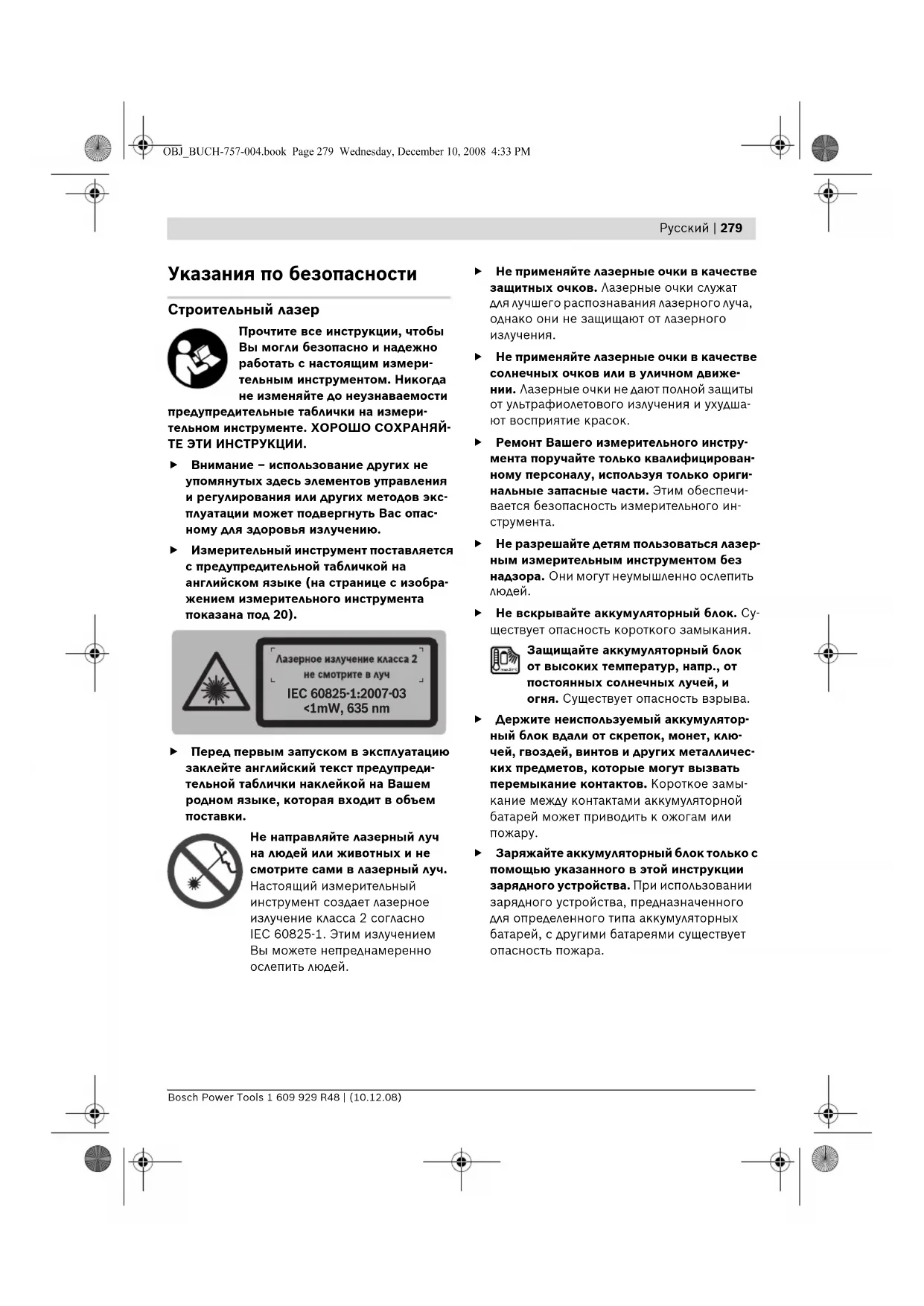

Указания по безопасности
Строительный лазер
Прочтите все инструкции, чтобы Вы могли безопасно и надежно работать с настоящим измери- тельным инструментом. Никогда не изменяйте до неузнаваемости предупредительные таблички на измери- тельном инструменте. ХОРОШО СОХРАНЯЙ- ТЕ ЭТИ ИНСТРУКЦИИ.
▶ Внимание – использование других не упомянутых здесь элементов управления и регулирования или других методов эксплуатации может подвергнуть Вас опасному для здоровья излучению.
Измерительный инструмент поставляется с предупредительной табличкой на английском языке (на странице с изображением измерительного инструмента показана под 20).
Не направляйте лазерный луч на людей или животных и не смотрите сами в лазерный луч. Настоящий измерительный инструмент создает лазерное излучение класса 2 согласно IEC 60825-1. Этим излучением Вы можете непреднамеренно ослепить людей.
▶ Не применяйте лазерные очки в качестве защитных очков. Лазерные очки служат для лучшего распознавания лазерного луча, однако они не защищают от лазерного излучения.
▶ Не применяйте лазерные очки в качестве солнечных очков или в уличном движении. Лазерные очки не дают полной защиты от ультрафиолетового излучения и ухудшают восприятие красок.
Ремонт Вашего измерительного инструмента поручайте только квалифицированному персоналу, используя только оригинальные запасные части. Этим обеспечивается безопасность измерительного инструмента.
▶ Не разрешайте детям пользоваться лазерным измерительным инструментом без надзора. Они могут неумышленно ослепить людей.
▶ Не вскрывайте аккумуляторный блок. Существует опасность короткого замыкания.
Защищайте аккумуляторный блок от высоких температур, напр., от постоянных солнечных лучей, и огня. Существует опасность взрыва.
Держите неиспользуемый аккумуляторный блок вдали от скрепок, монет, ключей, гвоздей, винтов и других металлических предметов, которые могут вызвать перемыкание контактов. Короткое замыкание между контактами аккумуляторной батарей может приводить к ожогам или пожару.
Заряжайте аккумуляторный блок только с помощью указанного в этой инструкции зарядного устройства. При использовании зарядного устройства, предназначенного для определенного типа аккумуляторных батарей, с другими батареями существует опасность пожара.
280 | Русский
Зарядное устройство аккумулятора
Прочтите все указания и инструкции по технике безопасности. Упущения, допущенные при соблюдении указаний и инструкций по технике безопасности, могут стать причиной поражения электрическим током, пожара и тяжелых травм.
Защищайте зарядное устройство от дождя и сырости. Проникновение воды в зарядное устройство повышает риск поражения электротоком.
▶ Не заряжайте в зарядном устройстве аккумуляторные батареи других производителей. Зарядное устройство предназначено для зарядки аккумуляторного блока Bosch, используемого во вращающемся лазере. Зарядка аккумуляторных батарей других производителей чревата опасностью пожара и взрыва.
Содержите зарядное устройство в чистоте. Загрязнения вызывают опасность поражения электротоком.
▶ Перед каждым использованием проверяйте зарядное устройство, кабель и штепсельную вилку. Не пользуйтесь зарядным устройством с обнаруженными повреждениями. Не вскрывайте самостоятельно зарядное устройство, а поручайте ремонт квалифицированному специалисту и только с оригинальными запасными частями. Поврежденные зарядные устройства, кабель и штепсельная вилка повышают риск поражения электротоком.
▶ Не ставьте зарядное устройство во включенном состоянии на легко воспламеняющиеся материалы (например, бумагу, текстиль и т.п.) или рядом с горючими веществами. Нагрев зарядного устройства при зарядке создает опасность возникновения пожара.
▶ При неправильном использовании из аккумулятора может потечь жидкость. Избегайте соприкосновения с ней. При случайном контакте промойте водой. Если эта жидкость попадет в глаза, то дополнительно обратитесь за помощью к врачу. Вытекающая аккумуляторная жидкость может привести к раздражению кожи или к ожогам.
Лазерный приемник
Оптимальная работа с измерительным инструментом возможна только в том случае, если Вы полностью прочитали руководство по эксплуатации и указания по работе и строго им следуете. ХОРОШО СОХРАНЯЙТЕ ЭТИ ИНСТРУКЦИИ.
Не располагайте измерительный инструмент вблизи кардиостимулятора. Магнитная пластина 29 создает магнитное поле, могущее оказывать влияние на работу кардиостимулятора.
Держите настоящий измерительный инструмент вдали от магнитных носителей данных и приборов, чувствительных к магнитному полю. Воздействие магнитной пластины 29 может привести к необратимой потере данных.
Описание функции
Пожалуйста, разверните раскладную страницу с иллюстрациями строительного лазера, зарядного устройства и лазерного приемника и оставляйте ее открытой, пока Вы излучаете инструкцию по эксплуатации.
Применение по назначению
Строительный лазер
Измерительный инструмент предназначен для определения и проверки точно горизонтальных линий, вертикальных линий, линий схода и отвесов.
Зарядное устройство аккумулятора
Пользуйтесь зарядным устройством только в том случае, если Вы в состоянии полностью оценить его функции и привести их в действие или получили соответствующие указания.
Лазерный приемник
Настоящий измерительный инструмент предназначен для быстрого обнаружения вращающихся лазерных лучей.
Русский | 281
Изображенные составные части
Нумерация изображенных компонентов относится к изображению строительного лазера, зарядного устройства и лазерного приемника на страницах с иллюстрациями.
Строительный лазер/зарядное устройство
1 Индикатор предупреждения о сотрясениях
2 Кнопка предупреждения о сотрясениях
3 Индикатор автоматического нивелирования
4 Выключатель строительного лазера
5 Кнопка ротационного режима работы и выбора скорости вращения
6 Изменяемый лазерный луч
7 Приемная линза для дистанционного управления
8 Отверстие для выхода лазерного луча
9 Отвесный луч
10 Ротационная головка
11 Кнопка линейного режима работы и выбора длины линий
12 Индикатор заряда батареи
13 Аккумуляторный блок*
14 Отсек для батарей
15 Фиксатор батарейного отсека
16 Фиксатор аккумуляторного блока*
17 Гнездо для штекера зарядного устройства*
18 Гнездо под штатив 5/8"
19 Серийный номер строительного лазера
20 Предупредительная табличка лазерного излучения
21 Зарядное устройство*
22 Штепсель зарядного устройства*
23 Зарядный штекер*
Лазерный приемник\*
24 Фиксатор крышки батарейного отсека
25 Ватерпас лазерного приемника
26 Выключатель лазерного приемника
27 Кнопка настройки точности измерения
29 Магнитная пластина
30 Зазубрина для отмечания середины
31 Приемное окошко для лазерного луча
32 Дисплей
33 Гнездо под держатель
34 Крышка батарейного отсека
35 Серийный номер лазерного приемника
36 Крепежный винт держателя
37 Верхняя кромка держателя
39 Крепежный винт держателя
40 Держатель
41 Ватерпас держателя
Элементы индикации лазерного приемника
а Индикатор «средней» настройки
b Индикатор заряда батареи
с Верхний индикатор направления
d Индикатор звукового сигнала
e Индикатор середины
f Индикатор «точной» настройки
g Нижний индикатор направления
Принадлежности/запчасти
38 Дальномерная рейка строительного лазера*
42 Очки для работы с лазерным инструментом*
43 Настенное крепление* (с середины 2009)
44 Измерительный шаблон с опорой*
45 Измерительный шаблон для потолка*
46 Пульт дистанционного управления* (с середины 2009)
47 Футляр
48 Штатив*
*Изображенные или описанные принадлежности не входят в стандартный объем поставки. Полный ассортимент принадлежностей Вы найдете в нашей программе принадлежностей.
282 | Русский
Технические данные
| Строительный лазер GRL 150 HV | |
| Professional | |
| Товарный No | 3 601 K15 300 |
| Рабочий диапазон (радиус) ^1) – без лазерного приемника ок.– с лазерным приемником ок. | 30 м150 м |
| Точность нивелирования ^1) ^2) | <± 0,1 мм/м |
| Типичный диапазон автоматического нивелирования | ±8 % (±5°) |
| Типичное время нивелирования | 15 с |
| Скорость вращения | 150/300/600 мин ^-1 |
| Рабочая температура | -10 ... +50 °C |
| Температура хранения | -20 ... +70 °C |
| Относительная влажность воздуха не более | 90 % |
| Класс лазера | 2 |
| Тип лазера | 635 нм, <1 мВт |
| лазерного луча у отверстия выхода ок. ^1) | 5 мм |
| Гнездо под штатив (горизонтальное) | 5/8" |
| Аккумуляторные батареи (NiMH)Батареи (щелочные) | 2 x 1,2 В KR20 (D) (9 А-ч)2 x 1,5 В LR20 (D) |
| Продолжительность работы, ок.– Аккумуляторные батареи (NiMH)– Батареи (щелочные) | 40 ч60 ч |
| Вес согласно EPTA-Procedure 01/2003 | 1,8 кг |
| Размеры | 183 x 170 x 186 мм |
| Использование на улице возможно | ● |
| Степень защиты | IP 54 (защита от пыли и брыз воды) |
1) при 20 °C
2) вдоль осей
Пожалуйста, примите во внимание товарный номер на заводской табличке Вашего строительного лазера, торговые названия некоторых строительных лазеров могут различаться.
Серийный номер 19 на заводской табличке служит однозначной идентификации Вашего строительного лазера.
Русский | 283
Лазерный приемник LR 1
| Professional | |
| Товарный No | 3 601 K15 400 |
| Рабочий диапазон ^1) – со строительным лазером GRL 150 HV | 150 м |
| Угол приема | 120° |
| Принимаемая скорость вращения | >200 мин ^-1 |
| Точность измерения ^2) – «точная» настройка– «средняя» настройка | ± 1 мм± 3 мм |
| Рабочая температура | -10 °C ... +50 °C |
| Температура хранения | -20 °C ... +70 °C |
| Батарея | 1 x 9 B 6 L R 6 1 |
| Продолжительность работы, ок. | 50 ч |
| Вес согласно EPTA-Procedure 01/2003 | 0,36 кг |
| Размеры | 148 x 73 x 30 мм |
| Использование на улице возможно | ● |
| Степень защиты | IP 54 (защита от пыли и брыз воды) |
1) Рабочий диапазон может уменьшаться в результате неблагоприятных окружающих условий (например, прямые солнечные лучи).
2) в зависимости от расстояния между лазерным приемником и строительным лазером
Пожалуйста, примите во внимание товарный номер на заводской табличке Вашего лазерного приемника, торговые названия некоторых лазерных приемников могут различаться.
Серийный номер 35 на заводской табличке служит однозначной идентификации Вашего лазерного приемника.
Зарядное устройство
| Товарный No 1 609 203 X11 | ||
| Номинальное напряжение | В~ 100–240 | |
| Частота | Гц 50/60 | |
| Зарядное напряжение аккумулятора | В= 7,5 | |
| Зарядный ток | А | 1,0 |
| Допустимый диапазон температур при зарядке | °C 0–45 | |
| Время зарядки | ч | 14 |
| Число аккумуляторных ячеек | 2 | |
| Номинальное напряжение (Аккумуляторы) | В= 2 x 1,2 | |
| Вес согласно EPTA-Procedure 01/2003 | кг 0,2 | |
| Класс защиты | ||
284 | Русский
Данные о шуме
Строительный лазер
Измерения выполнены согласно стандарту ЕН 60745.
Уровень звукового давления от измерительного инструмента по классу А обычно ниже 70 дБ(А).
Лазерный приемник
Уровень звукового давления звукового сигнала составляет по классу А на расстоянии в один метр 95 дБ(А).
Не держите измерительный инструмент прямо у уха!
Заявление о соответствии СЕ
Строительный лазер/зарядное устройство:
Мы заявляем под нашу единоличную ответственность, что описанный в «Технические данные» продукт соответствует таким нормам и нормативам: EN 61010-1, EN 60825-1 (измерительные инструменты) и EN 60950-1 (зарядные устройства для аккумуляторных батарей) в соответствии с положениями директив 2006/95/EG, 2004/108/EG, 98/37/EG (до 28.12.2009), 2006/42/EG (начиная с 29.12.2009).
Техническая документация хранится у: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
CE 08
Питание строительного лазера
Эксплуатация с батареями/аккумуляторными батареями
Применяйте исключительно щелочные аккумуляторы или батарейки.
Чтобы открыть батарейный отсек 14, поверните фиксатор 15 в положение ▼вытащите батарейный отсек.
При установке батарей следите за правильной направленностью полюсов согласно изображению в батарейном отсеке.
Всегда заменяйте все батарейки одновременно. Применяйте только батарейки одного изготовителя и с одинаковой емкостью.
Закройте батарейный отсек 14 и поверните фиксатор 15 в положение 🔒
Если Вы неправильно вложили батареи, измерительный инструмент не включится. Вставьте батареи с правильной направленностью полюсов.
Если Вы не пользуйтесь продолжительное время измерительным инструментом, то батарейки должны быть вынуты из инструмента. При продолжительном хранении батарейки могут окислиться и разрядиться.
Эксплуатация с аккумуляторным блоком
Перед первой эксплуатацией зарядите аккумуляторный блок 13. Аккумуляторный блок можно зарядить только с помощью предусмотренного для этого зарядного устройства 21.
Учитывайте напряжение сети! Напряжение источника тока должно соответствовать данным на типовой табличке зарядного устройства. Зарядные устройства на 230 В могут работать также и при напряжении в 220 В.
Вставьте штепсель 22, соответствующий Вашей сети, в зарядное устройство 21, чтобы он вошел в зацепление.
Вставьте зарядный штекер 23 зарядного устройства в гнездо 17 аккумуляторного блока. Подключите зарядное устройство к сети. Аккумуляторный блок требует для зарядки ок. 14 час. Зарядное устройство и аккумуляторный блок защищены от перезаряда.
Если аккумулятор блок новый или не был в пользовании долгое время, полная мощность достигается только прибл. через 5 циклов зарядки/разрядки.
Не заряжайте аккумуляторный блок 13 каждый раз после пользования, иначе это скажется на его емкости. Заряжайте аккумуляторный блок только тогда, если начал мигать или светиться индикатор заряда батареи 12.
Значительное сокращение продолжительности работы после заряда говорит о том, что аккумуляторный блок отработал свой ресурс и должен быть заменен.
При разряженном аккумуляторном блоке Вы можете работать с измерительным инструментом от зарядного устройства 21, если последнее подключено к электрической сети. Выключите измерительный инструмент, зарядите аккумуляторный блок в течение прибл. 10 мин и опять включите измерительный инструмент с подключенным зарядным устройством.
Чтобы поменять аккумуляторный блок 13, поверните фиксатор 16 в положение вытащите аккумуляторный блок 13.
Вставьте новый аккумуляторный блок и поверните фиксатор 16 в положение
▶ Вынимайте аккумуляторный блок, если Вы длительное время не будете пользоваться измерительным инструментом. При длительном хранении возможна коррозия или саморазрядка аккумуляторных батарей.
Индикатор заряда батареи
Если индикатор заряда батареи 12 начал мигать красным цветом, измерительный инструмент может работать еще 2 часа.
Если индикатор заряда батареи 12 начал светиться красным цветом, измерения больше не возможны. Измерительный инструмент автоматически отключается по истечении 1 мин.
Питание лазерного приемника
Применяйте исключительно щелочные батареи. Отведите фикстор 24 батарейного отсека наружу и откройте крышку батарейного отсека 34.
При вставке батареи следите за правильной направленностью полюсов в соответствии с изображением внутри батарейного отсека.
После того, как индикатор заряда батареи b впервые появился на дисплее 32, лазерный приемник может работать еще ок. 3 часов.
Если Вы длительное время не будете пользоваться лазерным приемником, вынимайте батарею из него. При длительном хранении возможна коррозия или саморазрядка батареи.
Работа с инструментом
Начало работы со строительным лазером
Избегайте сильных толчков и падений измерительного прибора. После сильных внешних воздействий на измерительный инструмент рекомендуется проверить его точность, прежде чем продолжать работать с инструментом (см. «Точность нивелирования строительного лазера», стр. 289).
Не подвергайте измерительный инструмент воздействию экстремальных температур и температурным перепадам. В частности, не оставляйте его на длительное время в машине. При больших перепадах температуры сначала дайте измерительному инструменту стабилизировать температуру, прежде чем начинать работать с ним. Экстремальные температуры и температурные перепады могут отрицательно влиять на точность измерительного инструмента.
286 | Русский
Установка измерительного инструмента
Горизонтальное
положение
Вертикальное
положение
Установите измерительный инструмент в горизонтальном или вертикальном положении на стабильное основание, монтируйте его на штатив 48 или настенное крепление 43.
Из-за высокой точности нивелирования измерительный инструмент реагирует очень чувствительно на колебания и изменения положения. Следите поэтому за стабильным положением измерительного инструмента, чтобы исключить перерывы в работе из-за дополнительного нивелирования.
Включение/выключение
▶ Не направляйте лазерный луч на людей и животных (в особенности на уровне глаз) и не смотрите на лазерный луч (включая и с большого расстояния). Сразу после включения измерительный инструмент излучает вертикальный отвесный луч 9 и переменный лазерный луч 6.
Для включения измерительного инструмента нажмите на выключатель 4. Коротко загораются индикаторы 1, 3 и 12. Измерительный инструмент немедленно начинает автоматическое самонивелирование. Во время нивелирования индикатор нивелирования 3 мигает зеленым цветом и лазер мигает в точечном режиме.
Измерительный инструмент нивелирован, после того как индикатор нивелирования 3 начинает светиться зеленым цветом и лазер светится. После окончания нивелирования измерительный инструмент автоматически включается в ротационный режим.
С помощью кнопок режима работы 5 и 11 можно выбрать режим работы еще во время нивелирования (см. «Режимы работы строительного лазера», стр. 286). В таком случае измерительный инструмент после окончания автоматического нивелирования включается в выбранный режим работы.
Для выключения измерительного инструмента опять нажмите на выключатель 4.
В целях экономии батарей измерительный инструмент автоматически отключается, если он более 2 час. находится за пределами автоматического самонивелирования или предупреждение о сотрясениях активировано более 2 час. (см. «Автоматическое самонивелирование строительного лазера», стр. 288). Заново расположите измерительный инструмент и снова включите его.
Режимы работы строительного лазера
Обзор
Все режимы работы возможны как в горизонтальном, так и в вертикальном положении измерительного инструмента.
Ротационный режим
Ротационный режим работы в особенности рекомендуется при использовании лазерного приемника. Вы можете уста- навливать различную скорость вращения.
Линейный режим
В этом режиме работы переменный лазерный луч перемещается в ограниченном угле раствора. Благодаря этому улучшается видимость лазерного луча по сравнению с ротационным режимом. Вы можете устанавливать различный угол раствора.
Точечный режим
В этом режиме работы достигается наилучшая видимость переменного лазерного луча. Он служит, напр., для простого переноса высоты или проверки соосности.
Русский | 287
Ротационный режим (150/300/600 мин ^-1 )
После включения измерительный инструмент всегда находится в ротационном режиме при средней скорости вращения.
Чтобы переключиться из линейного режима в ротационный, нажмите на кнопку ротационного режима 5. Ротационный режим включается на средней скорости вращения.
Для изменения скорости вращения нажимайте на кнопку ротационного режима 5 до тех пор, пока не будет достигнута необходимая скорость.
При работе с лазерным приемником рекомендуется устанавливать максимальную скорость вращения. При работе без лазерного приемника в целях лучшей видимости лазерного луча уменьшите скорость вращения и используйте лазерные очки 42.
Линейный режим, точечный режим (10°/25°/35°, 0°)
Для переключения в линейный или точечный режим нажмите кнопку линейного режима 11. Измерительный инструмент переключается на линейный режим с наименьшим углом раствора.
Для изменения угла раствора нажмите на кнопку линейного режима 11. Угол раствора увеличивается в два приема, одновременно с каждой ступенью увеличивается скорость вращения. При третьем нажатии кнопки линейного режима 11 измерительный инструмент после короткого дрожания луча переключается в точечный режим. Повторным нажатием на кнопку 11 измерительный инструмент возвращается в линейный режим с наименьшим углом раствора.
Указание: По причине инертности лазер может слегка выходить за конечные точки лазерной линии.
Для расположения лазерной линии/лазерной точки в пределах ротационной плоскости поверните рукой ротационную головку 10 в нужное положение или используйте для этого пульт дистанционного управления 46.
Поворот ротационной плоскости в вертикальном положении
При вертикальном положении измерительного инструмента лазерную точку, лазерную линию или ротационную плоскость можно поворачивать с помощью пульта дистанционного управления 46 вокруг вертикальной оси. Учитывайте при этом указания, содержащиеся в инструкции по эксплуатации к пульту дистанционного управления.
Начало работы с лазерным приемником
Защищайте лазерный приемник от влаги.
▶ Не подвергайте лазерный приемник воздействию экстремальных температур и температурным перепадам. В частности, не оставляйте его на длительное время в машине. При больших перепадах температуры сначала дайте лазерному приемнику стабилизировать температуру, прежде чем начинать работать с ним. Экстремальные температуры и температурные перепады могут отрицательно влиять на точность лазерного приемника.
Расстояние между лазерным приемником и строительным лазером должно составлять мин. 50 см. Располагайте лазерный приемник таким образом, чтобы лазерный луч мог попадать в приемное окошко 31. Настройте строительный лазер на максимальную скорость вращения.
Включение/выключение
▶ При включении лазерного приемника раздается громкий звуковой сигнал. По этой причине держите лазерный приемник на удалении от уха и от других людей. Громкий звук может повредить слух.
Для включения лазерного приемника нажмите на выключатель 26. Раздается два звуковых сигнала, и на дисплее коротко отображаются все индикаторы.
Для выключения лазерного приемника опять нажмите на выключатель 26.
288 | Русский
Если в течение ок. 10 мин. на лазерном приемнике не будет нажиматься никаких кнопок и в течение 31 10 мин. в приемное окошко не будет попадать лазерных лучей, лазерный приемник с целью экономии батареи автоматически выключается. О выключении свидетельствует звуковой сигнал.
Настройка индикатора середины
С помощью кнопки 27 можно задать, с какой точностью положение лазерного луча будет отображаться в приемном окошке как «по центру»:
- «точная» настройка (индикатор f на дисплее),
- «средняя» настройка (индикатор а на дисплее).
При изменении настройки точности раздается звуковой сигнал.
При включении лазерного приемника всегда настроена «средняя» точность.
Индикаторы направления
Нижний индикатор g, индикатор середины e и верхний индикатор c (с лицевой и тыльной стороны лазерного приемника) показывают положение вращающегося лазерного луча в приемном окошке 31. Дополнительно можно включить звуковой сигнал для сигнализации положения (см. «Звуковой сигнал для индикации лазерного луча», стр. 288).
Лазерный приемник очень низко: Если лазерный луч попадает в нижнюю часть приемного окошка 31, на дисплее появляется нижний индикатор направления g.
При включенном звуковом сигнале сигнал подается с медленным интервалом.
Сдвиньте лазерный приемник в направлении стрелки вверх. При приближении к зазубрине для отмечания середины 30 от индикатора направления g остается только кончик.
Лазерный приемник очень высоко: Если лазерный луч попадает в верхнюю часть приемного окошка 31, на дисплее отображается верхний индикатор направления с.
При включенном звуковом сигнале сигнал подается с быстрым интервалом.
Сдвиньте лазерный приемник в направлении стрелки вниз. При приближении к зазубрине для отмечания середины 30 от индикатора направления с остается только кончик.
Лазерный приемник по центру: Если лазерный луч попадает в приемное окошко 31 на уровне зазубрины для отмечания середины 30, отображается индикатор середины e. При включенном звуковом сигнале подается непрерывный сигнал.
Звуковой сигнал для индикации лазерного луча
Попадание лазерного луча в приемное окошко 31 может сопровождаться звуковым сигналом.
При включении лазерного приемника звуковой сигнал всегда выключен.
Звуковой сигнал можно включать с различной громкостью.
Для включения или изменения звукового сигнала нажимайте на кнопку звукового сигнала 28 до тех пор, пока на дисплее не появится символ соответствующей громкости. При средней громкости индикатор звукового сигнала d на дисплее мигает, при большой громкости индикатор стоит непрерывно, при выключенном звуковом сигнале индикатор пропадает.
Автоматическое самонивелирование строительного лазера
Обзор
После включения измерительный инструмент самостоятельно распознает горизонтальное или вертикальное положение. Для перехода с горизонтального в вертикальное положение выключите измерительный инструмент, установите его заново и опять включите.
После включения измерительный инструмент определяет положение – горизонтальное или вертикальное – и автоматически компенсирует неровность в пределах диапазона автоматического самонивелирования ок. 8 % (± 0,8 м/10 м).
Если измерительный инструмент после включения или изменения положения стоит косо более чем на 8 %, автоматическое самонивелирование невозможно. В таком случае ротор останавливается, лазер мигает и индикатор нивелирования 3 светится красным цветом. Расположите измерительный инструмент за-
Русский | 289
ново и подождите, пока не пройдет автоматическое самонивелирование. Без установки в новое положение лазер автоматически отключается через 2 мин., через 2 час. это происходит также и с измерительным инструментом.
Нивелированный измерительный инструмент постоянно проверяет свое горизонтальное или вертикальное положение. При изменении положения автоматически производится самонивелирование. Во избежание ошибок измерения во время нивелирования ротор останавливается, лазер мигает и индикатор нивелирования 3 мигает зеленым цветом.
Функция предупреждения о сотрясениях
Измерительный инструмент оснащен функцией предупреждения о сотрясениях, которая при изменении положения, сотрясениях измерительного инструмента и вибрации грунта предотвращает самонивелирование на изменившейся высоте и, таким образом, ошибки высоты.
Для включения предупреждения о сотрясениях нажмите кнопку предупреждения о сотрясениях 2. Индикатор предупреждения о сотрясениях 1 светится зеленым цветом, и через 30 с активируется предупреждение о сотрясениях.
Если при изменении положения измерительного инструмента он выходит за пределы точности нивелирования, равно как и при регистрации сильного сотрясения срабатывает предупреждение о сотрясении: Вращение прекращается, лазер мигает, индикатор нивелирования 3 гаснет, индикатор сотрясений 1 мигает красным цветом. Актуальный режим работы сохраняется в памяти.
При сработавшем предупреждении о сотрясениях нажмите кнопку предупреждения о сотрясениях 2. Функция предупреждения о сотрясениях включается заново, и измерительный инструмент начинает нивелирование.
После окончания нивелирования (индикатор автоматического нивелирования 3 светится зеленым цветом) измерительный инструмент включается в запомненный режим работы. Проверьте высоту лазерного луча по реперной точке и при необходимости подправьте высоту.
Если после сработавшего предупреждения о сотрясениях функция не будет включена заново нажатием на кнопку 2, лазер автоматически выключается через 2 минуты, через 2 часа это происходит также и с измерительным инструментом.
Чтобы выключить функцию предупреждения о сотрясениях, один раз нажмите кнопку предупреждения о сотрясениях 2; при сработавшем предупреждении о сотрясении (индикатор предупреждения о сотрясениях 1 мигает красным цветом) нажать кнопку нужно дважды. При выключении предупреждения о сотрясениях индикатор предупреждения о сотрясениях гаснет 1.
Точность нивелирования строительного лазера
Факторы, влияющие на точность
Наибольшее влияние на точность оказывает окружающая температура. В особенности изменения температуры по мере удаления от грунта могут вызывать отклонения лазерного луча.
Отклонения становятся заметны начиная с расстояния измерительного участка 20 м и могут при расстоянии в 100 м возрасти в 2–4 раза по сравнению с отклонениями на расстоянии 20 м.
Поскольку температура в особенности сильно меняется вблизи грунта, то для измеряемых прямых свыше 20 м измерительный инструмент следует устанавливать на штатив. Кроме того, устанавливайте измерительный инструмент, по возможности, в середине рабочей площади.
Контроль точности измерительного инструмента
Наряду с внешними факторами отклонения могут вызываться также и причинами, кроющимися в самом измерительном инструменте (например, падениями или сильными толчками). Поэтому каждый раз до начала работы проверяйте точность измерительного инструмента.
290 | Русский
Для контроля Вам необходима свободная прямая в 20 м на прочном грунте между стенами А и В. Вы должны – при горизонтальном положении измерительного инструмента – выполнить измерение попеременно по обеим осям X и Y (соответственно туда и назад) (4 цикла измерения).
– Закрепите измерительный инструмент в горизонтальном положении вблизи стены А на штативе 48 (принадлежности) или установите инструмент на прочном плоском основании. Включите измерительный инструмент.
– Установите измерительный инструмент – не поворачивая его – вблизи стены В, включите его и дайте ему время нивелироваться.
Повторите измерение для других трех осей. Для этого поверните измерительный инструмент до начала каждого измерения соответственно на 90°.
На расстоянии 2 x 20 м = 40 м максимально допустимое отклонение составляет:
40 M x ±0,1 MM/M = ±4 MM.
Таким образом, разница d между точками I и III при каждом из четырех измерений не должна превышать макс. 4 мм.
При превышении максимального отклонения при одном из четырех измерений измерительный инструмент следует передать сервисной мастерской фирмы Bosch для проверки.
Указания по работе со строительным лазером
▶ Наносите отметки всегда только по середине лазерной точки. Величина лазерной точки изменяется с изменением расстояния.
Очки для работы с лазерным инструментом (принадлежности)
Лазерные очки отфильтровывают окружающий свет. Благодаря этому красный свет лазера становится более ярким для человеческого глаза.
▶ Не применяйте лазерные очки в качестве защитных очков. Лазерные очки служат для лучшего распознавания лазерного луча, однако они не защищают от лазерного излучения.
▶ Не применяйте лазерные очки в качестве солнечных очков или в уличном движении. Лазерные очки не дают полной защиты от ультрафиолетового излучения и ухудшают восприятие красок.
Работа с дистанционным управлением (принадлежности)
При нажатии кнопок обслуживания может быть сбито нивелирование измерительного инструмента и вращение остановится на короткое время. Этого можно избежать при использовании пульта дистанционного управления 46.
Приемные линзы 7 для дистанционного управления находятся с трех сторон измерительного инструмента, в частности над панелью обслуживания с лицевой стороны.
Работа со штативом (принадлежности)
Измерительный инструмент имеет гнездо под штатив 5/8" для горизонтального режима работы со штативом. Установите измерительный инструмент гнездом под штатив 18 на резьбу 5/8" штатива и зафиксируйте его с помощью крепежного винта штатива.
На штативе 48 с размерной шкалой на выдвижной части Вы можете непосредственно установить смещение по высоте.
Работа с настенным креплением (принадлежности) (см. рис. С)
Измерительный инструмент можно закреплять также и на настенном креплении 43. В горизонтальном режиме работы благодаря настенному креплению измерительный инструмент можно использовать на любой высоте. В вертикальном режиме работы возможно крепление на штативе 5/8" 48.
Работа с измерительным шаблоном для потолка (см. рис. С)
Измерительный шаблон для потолка 45 можно использовать, напр., для простой выверки высоты подвесных потолков. Закрепите измерительный шаблон для потолка с помощью магнитного крепления, напр., на балке.
Отражающая половина измерительного шаблона для потолка улучшает видимость лазерного луча при неблагоприятных условиях, через прозрачную половину лазерный луч виден также и с тыльной стороны.

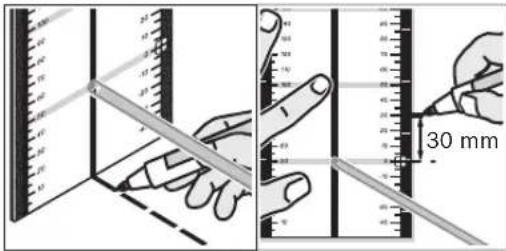

Работа с измерительным шаблоном (принадлежности)
С помощью измерительного шаблона 44 Вы можете перенести лазерную отметку на пол или высоту лазера на стену.
С помощью нуля и шкалы можно измерить расстояние до желаемой высоты и перенести его на другое место. Благодаря этому не нужно настраивать измерительный инструмент на переносимую высоту.
Для улучшения видимости лазерного луча на большом расстоянии и при сильном солнце измерительный шаблон 44 имеет отражающее покрытие. Однако усиление яркости заметно только, если смотреть на измерительный шаблон параллельно лазерному лучу.
Работа с дальномерной рейкой (принадлежности) (см. рис. J)
Для проверки неровностей и переноса наклонов рекомендуется использовать дальномерную рейку 38 с лазерным приемником.
Указания по работе с лазерным приемником
Нанесение отметки
С помощью зазубрины для отмечания середины 30 справа и слева на лазерном приемнике можно отмечать высоту лазерного луча, на которой он попадает в приемное окошко 31. Зазубрина для отметки середины находится на расстоянии 45 мм от верхней кромки лазерного приемника.
Выверка уровня
С помощью ватерпаса 25 можно выверять лазерный приемник по вертикали (по отвесу). Неровно установленный лазерный приемник дает неверные показания.
Крепление на держателе (см. рис. А)
С помощью держателя 40 лазерный приемник можно устанавливать как на дальномерной рейке строительного лазера 38 (принадлежность), так и на другом вспомогательном приспособлении шириной до 65 мм.
Прикрутите держатель 40 с помощью крепежного винта 39 к гнезду 33 с тыльной стороны измерительного инструмента.
Отпустите крепежный винт 36, насадите держатель, например, на дальномерную рейку строительного лазера 38 и затяните крепежный винт 36.
В помощью ватерпаса 41 можно выверить держатель 40 по горизонтали.
Верхняя кромка 37 держателя расположена на уровне зазубрины для отметки середины 30 и может быть использована для нанесения отметки лазерного луча.
Крепление с помощью магнита (см. рис. В)
Если в прочном закреплении нет необходимости, лазерный приемник можно прикрепить торцом к металлу с помощью магнитной пластины 29.
Примеры возможных видов работы
Перенос/проверка высоты (см. рис. D)
Установите измерительный инструмент в горизонтальное положение на прочном основании или закрепите его на штативе 48 (принадлежности).
Работа со штативом: Направьте лазерный луч на нужную высоту. Перенесите/проверьте высоту в точке назначения.
Работа без штатива: С помощью измерительного шаблона 44 определите разницу в высоте между лазерным лучом и высотой реперной точки. Перенесите/проверьте измеренную разницу в высоте в точке назначения.
Русский | 293
Параллельное направление отвесного луча/ нанесение прямых углов (см. рис. Е)
Если необходимо разметить прямые углы или установить промежуточные стены, то отвесный луч 9 следует направить параллельно, т.е. на одинаковом расстоянии к реперной линии (например, к стене).
Для этого установите измерительный инструмент в вертикальное положение и выверьте его так, чтобы отвесной луч проходил приблизительно параллелько к реперной линии.
Для точного позиционирования измерьте с помощью измерительного шаблона 44 не-посредственно на измерительном инструменте расстояние между отвесным лучом и реперной линией. Еще раз измерьте расстояние между отвесным лучом и реперной линией как можно дальше от измерительного инструмента. Направьте отвесный луч таким образом, чтобы он находился на том же расстоянии до реперной линии, как и при измерении непосредственно на измерительном инструменте.
Прямой угол к отвесному лучу 9 отображается переменным лазерным лучом 6.
Разметка вертикали/вертикальной плоскости (см. рис. F)
Для разметки вертикали или вертикальной плоскости установите измерительный инструмент в вертикальное положение. Если вертикальная плоскость расположена под прямым углом к реперной линии (напр., стене), выверьте отвесный луч 9 по этой реперной линии.
Вертикаль отображается переменным лазерным лучом 6.
Работа без лазерного приемника (см. рис. G)
При благоприятной освещенности (темное окружение) и на коротких расстояниях можно работать без лазерного приемника. Чтобы лазерный луч было лучше видно, выберите линейный режим или же выберите точечный режим и поверните рукой ротационную головку 10 в сторону цели.
Работа с лазерным приемником (см. рис. Н)
При неблагоприятной освещенности (светлое окружение, прямые солнечные лучки) и на большом расстоянии используйте для лучшего нахождения лазерного луча лазерный приемник. При работе с лазерным приемником выберите ротационный режим с максимальной скоростью вращения.
Измерение на больших расстояниях (см. рис. I)
При измерении на больших расстояниях для нахождения лазерного луча нужно использовать лазерный приемник. Во избежание помех измерительный инструмент рекомендуется устанавливать на штативе в центре рабочей зоны.
Работа на улице (см. рис. J)
На улице рекомендуется всегда использовать лазерный приемник.
При работах на нестабильном грунте установите измерительный инструмент на штатив 48. Активируйте функцию предупреждения о сотрясениях, чтобы избежать ошибок измерения при сотрясениях грунта или измерительного инструмента.
294 | Русский
Обзор индикаторов
| Лазерный луч | Вращение лазерного луча* | зеле- ный | крас- ный | зеле- ный | крас- ный | |
| Измерительный инструмент включен (1 с самотестирование) ● | ● | ● | ||||
| Нивелирование | 2x/c | ○ | 2x/c | |||
| Измерительный инструмент нивелирован/ готов к работе ● ● ● | ||||||
| Выход за пределы диапазона самонивелирования 2x/c ○ ● | ||||||
| Активировано предупреждение о сотрясениях ● | ||||||
| Сработало предупреждение о сотрясениях | 2x/c | ○ | 2x/c | |||
| Зарядки батареи хватит на ≤ 2 час. работы 2 x / c | ||||||
| Батареи разряжены ○ ○ | ● | |||||
| * при линейном и ротационном режиме | ||||||
| 2x/c | Частота мигания (два раза в секунду) | |||||
| ● | Продолжительный режим | |||||
| ○ | Функция деактивирована | |||||
Техобслуживание и сервис
Техобслуживание и очистка
Всегда содержите строительный лазер, зарядное устройство и лазерный приемник в чистоте.
Не окунайте строительный лазер, зарядное устройство и лазерный приемник в воду и другие жидкости.
Загрязнения вытирайте влажной и мягкой салфеткой. Не используйте никаких очищающих средств или растворителей.
В особенности регулярно прочищайте на строительном лазере поверхности возле отверстия для выхода лазерного луча, следите при этом за тем, чтобы не оставалось ворсинок.
Если несмотря на тщательную процедуру изготовления и испытания строительный лазер, зарядное устройство или лазерный приемник выйдут из строя, ремонт должна производить авторизированная сервисная мастерская для инструментов Bosch.
При всех дополнительных вопросах и заказе запчастей обязательно указывайте 10-значный товарный номер, указанный на заводской табличке строительного лазера, зарядного устройства или лазерного приемника соответственно.
Русский | 295
Сервисное обслуживание и консультация покупателей
Сервисный отдел ответит на все Ваши вопросы по ремонту и обслуживанию Вашего продукта и также по запчастям. Монтажные чертежи и информацию по запчастям Вы найдете также по адресу:
www.bosch-pt.ru
Коллектив консультантов Bosch охотно поможет Вам в вопросах покупки, применения и настройки продуктов и принадлежностей.
Россия
ООО «Роберт Бош»
Сервисный центр по обслуживанию электроинструмента
ул. Академика Королева 13, строение 5 129515, Москва
Teʌ.: +7 (495) 9 35 88 06
Факс: +7 (495) 9 35 88 07
E-Mail: rbru_pt_asa_mk@ru.bosch.com
ООО «Роберт Бош»
Сервисный центр по обслуживанию электроинструмента
ул. Швецова, 41
198095, Санкт-Петербург
Teʌ.: +7 (812) 4 49 97 11
Факс: +7 (812) 4 49 97 11
E-Mail: rbru_pt_asa_spb@ru.bosch.com
ООО «Роберт Бош»
Сервисный центр по обслуживанию электроинструмента
Горский микрорайон, 53
630032, Новосибирск
Teʌ.: +7 (383) 3 59 94 40
Факс: +7 (383) 3 59 94 65
E-Mail: rbru_pt_asa_nob@ru.bosch.com
ООО «Роберт Бош»
Сервисный центр по обслуживанию электроинструмента
Ул. Фронтовых бригад, 14
620017, Екатеринбург
Тел.: +7 (343) 3 65 86 74
Тел.: +7 (343) 3 78 77 56
Факс: +7 (343) 3 78 79 28
Беларусь
ИП «Роберт Бош» ООО
220035, г.Минск
ул. Тимирязева, 65А-020
Teʌ.: +375 (17) 2 54 78 71
Tel.: +375 (17) 2 54 79 15
Tel.: +375 (17) 2 54 79 16
Факс: +375 (17) 2 54 78 75
E-Mail: bsc@by.bosch.com
Утилизация
Строительный лазер, зарядное устройство, лазерный приемник, принадлежности и упаковку нужно сдавать на экологически чистую рекуперацию.
Только для стран-членов ЕС:
Не выбрасывайте строительный лазер, зарядное устройство и лазерный приемник в бытовой мусор!
В соответствии с европейской директивой 2002/96/EG об отра-
ботанных электрических и электронных при- борах и ее претворением в национальное зако- нодательство отслужившие электрические и электронные приборы нужно собирать отдельно и сдавать на экологически чистую рекуперацию.
Аккумуляторы, батареи:
Ni-MH: Никель-металл-гибрид
Не выбрасывайте аккумуляторы/батареи в бытовой мусор, не бросайте их в огонь или в воду. Аккумуляторы/батареи следует собирать и сдавать на рекуперацию или на экологически чистую утилизацию.
Только для стран-членов ЕС:
Неисправные или пришедшие в негодность аккумуляторы/батареи должны быть утилизованы согласно Директиве 91/157/ЕЭС.
Возможны изменения.
296 | Українська
14 Секция для батарейок
22 Штепсель зарядного пристрою*
23 Зарядний штекер*
Лазерний приймач\*
Акумулятори/батарейки:
Ротационен лазер/зарядно устройство
13 Пакет акумулаторни батерии*
19 Сериен номер на ротационния лазер
21 Зарядно устройство*
25 Либела на приемника
Светодиоди на лазерния приемник
Ротационен лазер/зарядно устройство:
Работа с батерии/акумулаторни батерии
Работа с акумулаторна батерия
Захранване на лазерния приемник
Линеен режим, точков режим (10°/25°/35°, 0°)
- «Висока» точност (символ f на дисплея),
- «Средна» точност (символ а на дисплея).
