| Toote tüüp | Pöörlev lasertase |
| Mark ja mudel | Bosch GRL 150 HV Set 2 Professional |
| Mõõtmed (P x L x K) | 183 x 170 x 186 mm |
| Kaal (vastavalt EPTA 01/2003) | 1,8 kg |
| Toiteallikas (laser) | 2 x 1,2 V NiMH (aku) või 2 x 1,5 V LR20 (leelispatareid) |
| Tööaeg | Umbes 40 h (NiMH) / 60 h (leelis) |
| Ulatus (ilma vastuvõtjata) | Umbes 30 m |
| Ulatus (vastuvõtjaga LR 1) | Kuni 150 m (raadius) |
| Tasanduse täpsus | < ±0,1 mm/m |
| Automaatse tasanduse vahemik | ±8 % (±5°) |
| Tüüpiline tasandusaeg | 15 s |
| Pöörlemiskiirused | 150 / 300 / 600 p/min |
| Töörežiimid | Pöörlemine, joonte märkimine (10°/25°/35°), punktide märkimine |
| Löögihoiatuse funktsioon | Jah, laseri seiskumine ja punane vilkumine |
| Laseri klass | 2 (635 nm, <1 mW) |
| Kaitse tüüp | IP54 (tolmukindel ja veepritsmete eest kaitstud) |
| Statiivi ühendus | 5/8" (horisontaalne) |
| Töötemperatuur | -10 °C kuni +50 °C |
| Laseri vastuvõtja (kaasas) | LR 1, ulatus 150 m, täpsus ±1 mm (peen) / ±3 mm (keskmine) |
| Laadija (kaasas) | 100-240 V, 50/60 Hz, laadimisaeg 14 h |
| Hooldus | Puhastada pehme niiske lapiga; mitte kasutada lahusteid |
| Varuosad ja remonditavus | Remont ainult Bosch'i volitatud teeninduses; varuosad saadaval Bosch'i kaudu |
| Üldine teave | Õige kasutus: horisontaalsete, vertikaalsete joonte, joonduste ja loodide määramine ja kontroll |
Korduma kippuvad küsimused - GRL 150 HV Set 2 BOSCH
Kasutajate küsimused teemal GRL 150 HV Set 2 BOSCH
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Lasertase PDF-formaadis tasuta! Leidke oma juhend GRL 150 HV Set 2 - BOSCH ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. GRL 150 HV Set 2 kaubamärgi BOSCH.
KASUTUSJUHEND GRL 150 HV Set 2 BOSCH
Eesti....Lehekülg 390

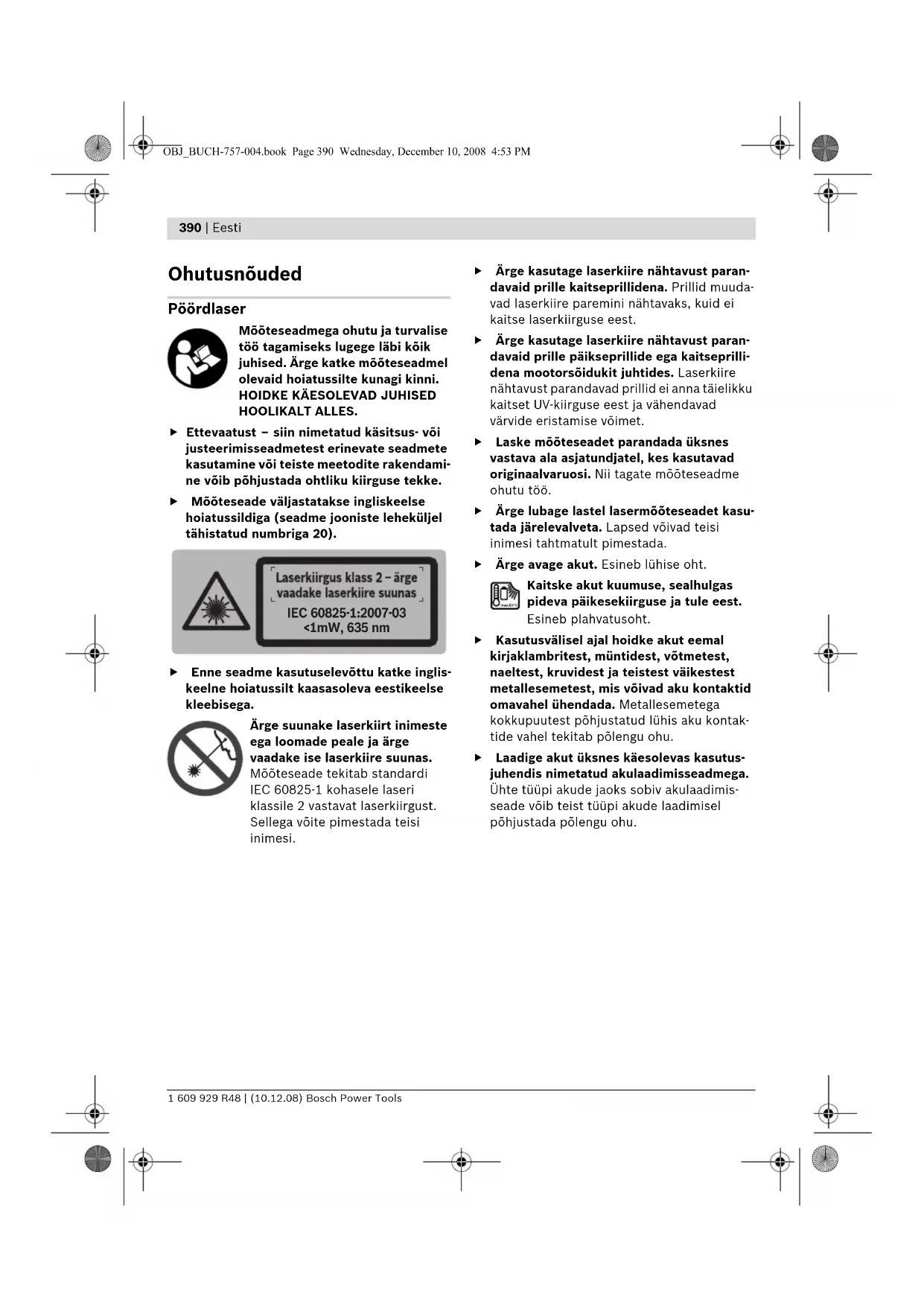

Mõõteseadmega ohutu ja turvalise töö tagamiseks lugege läbi köik juhised. Ärge katke mõõteseadmel olevaid hoiatussilte kunagi kinni. HOIDKE KÄESOLEVAD JUHISED HOOLIKALT ALLES.
▶ Ettevaatust – siin nimetatud käsitsus- või justeerimisseadmetest erinevate seadmete kasutamine või teiste meetodite rakendamine võib põhjustada ohtliku kiirguse tekke.
Mõõteseade väljastatakse ingliskeelse hoiatussildiga (seadme jooniste leheküljel tähistatud numbriga 20).
Ärge suunake laserkiirt inimeste ega loomade peale ja ärge vaadake ise laserkiire suunas. Mõõteseade tekitab standardi IEC 60825-1 kohasele laseri klassile 2 vastavat laserkiirgust. Sellega võite pimestada teisi inimesi.
- Ärge kasutage laserkiire nähtavust parandavaid prille kaitseprillidena. Prillid muudavad laserkiire paremini nähtavaks, kuid ei kaitse laserkiirguse eest.
- Ärge kasutage laserkiire nähtavust parandavaid prille päikseprillide ega kaitseprillidena mootorsöidukit juhtides. Laserkiire nähtavust parandavad prillid ei anna täielikku kaitset UV-kiirguse eest ja vähendavad värvide eristamise võimet.
Laske mõõteseadet parandada üksnes vastava ala asjatundjatel, kes kasutavad originaalvaruosi. Nii tagate mõõteseadme ohutu töö. - Ärge lubage lastel lasermööteseadet kasutada järelevalveta. Lapsed võivad teisi inimesi tahtmatult pimestada.
- Ärge avage akut. Esineb lühise oht.
Kaitske akut kuumuse, sealhulgas pideva päikesekiirguse ja tule eest. Esineb plahvatusoht.
Kasutusvälisel ajal hoidke akut eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest ja teistest väikestest metallesemetest, mis võivad aku kontaktid omavahel ühendada. Metallesemetega kokkupuutest põhjustatud lühis aku kontaktide vahel tekitab põlengu ohu.
▶ Laadige akut üksnes käesolevas kasutusjuhendis nimetatud akulaadimisseadmega. Ühte tüüpi akude jaoks sobiv akulaadimisseade vöib teist tüüpi akude laadimisel pöhjustada pölengu ohu.
Akulaadija
Kõik ohutusnõuded ja juhised tuleb läbi lugeda. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.
Ärge jätke akulaadijat vihma ega niiskuse kätte. Vee sissetungimine elektrilisse tööriista suurendab elektrilöögi ohtu.
- Ärge laadige akulaadimisseadmega teiste seadmete akusid. Akulaadimisseade on ette nähtud üksnes pöördlaseris kasutatava Boschi akukomplekti laadimiseks. Teiste seadmete akude laadimisel tekib süttimise ja plahvatuse oht.
▶ Hoidke akulaadija puhas. Mustus tekitab elektrilöögi ohu.
Iga kord enne kasutamist kontrollige üle laadija, toitejuhe ja pistik. Vigastuste tuvastamisel ärge akulaadijat kasutage. Ärge avage akulaadijat ise ja laske seda parandada vaid vastava ala spetsialistidel, kes kasutavad originaalvaruosi. Vigastatud akulaadija, toitejuhe ja pistik suurendavad elektrilöögi ohtu. - Ärge kasutage akulaadijat kergestisüttival pinnal (nt paberil, tekstiilidel jmt) ja süttimisohtlikus keskkonnas. Akulaadija kuumeneb laadimisel, mistõttu tekkib tulekahjuoht.
Väärkasutuse korral vöib akuvedelik välja voolata. Vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage kahjustatud kohta veega. Kui vedelik satub silma, pöörduge lisaks arsti poole. Väljavoolav akuvedelik vöib pöhjustada nahaärritusi vöi põletusi.
Laserkiire vastuvõtja
Efektiivne töö mõõteseadmega on võimalik vaid juhul, kui olete eelnevalt põhjalikult läbi lugenud käesolevad kasutusjuhised ja ohutusnõuded ning peate neist täpselt kinni. HOIDKE KÄESOLEVAD JUHISED HOOLIKALT ALLES.
Ärge asetage mööteseadet süda- mestimulaatorite lähedusse. Magnetplaat 29 tekitab välja, mis võib südamestimulaatorite tööd negatiivselt mõjutada.
Hoidke mööteseadet eemal magnetilistest andmekandjatest ja magnetiliselt tundlikest seadmetest. Magnetplaadi toime 29 vöib andmed pöördumatult hävitada.
Tööpõhimõtte kirjeldus
Voltige kasutusjuhendi ümbris pöördlaseri, laadimisseadme ja laserkiire vastuvõtja joonis- tega lahti ning jätke see kasutusjuhendi luge- mise ajaks avatuks.
Nõuetekohane kasutus
Pöördlaser
Mõõteseade on ette nähtud täpsete horisontaalide, vertikaalide, rihtjoonte ja loodipunktide kindlaksmääramiseks ja kontrollimiseks.
Akulaadija
Kasutage akulaadijat üksnes siis, kui Teil on täielik ülevaade selle köikidest funktsioonidest ning suudate seda kasutada piiranguteta või kui olete saanud asjaomase väljaõppe.
Laserkiire vastuvõtja
Mõõteseade on ette nähtud pöörlevate laserkiirte kiireks leidmiseks.
392 | Eesti
Seadme osad
Detailide numeratsiooni aluseks on pöördlaseri, akulaadimisseadme ja laserkiire vastuvõtja jooniste lehekülgedel toodud numbrid.
Pöördlaser/akulaadimisseade
1 Hoiatussignaali näit
2 Hoiatussignaali nupp
3 Automaatse nivelleerumise näit
4 Pöördlaseri lüliti (sisse/välja)
5 Pöördliikumise ja pöörlemiskiiruse valiku nupp
6 Muutuv laserkiir
7 Kaugjuhtimispuldi signaali vastuvõtuväli
8 Laserkiire väljumisava
9 Loodikiir
10 Pöörlev pea
11 Joonliikumise ja joone pikkuse valiku nupp
12 Laetuse astme näit
13 Aku*
14 Patareipesa
19 Pöördlaseri seerianumber
20 Laseri hoiatussilt
21 Akulaadimisseade*
22 Akulaadimisseadme vörgupistik*
23 Laadimispistik*
Laserkiire vastuvõtja\*
24 Patareikorpuse kaane lukustus
25 Laserkiire vastuvõtja libell
26 Laserkiire vastuvõtja lüliti (sisse/välja)
27 Möötetäpsuse reguleerimise nupp
28 Helisignaali nupp
29 Magnetplaat
30 Keskpunkti märgistus
31 Laserkiire vastuvõtuväli
32 Ekraan
33 Hoidiku kinnitusava
34 Patareikorpuse kaas
35 Laserkiire vastuvõtja seerianumber
36 Kanduri kinnituskruvi
37 Hoidiku ülaserv
39 Kanduri kinnituskruvi
40 Kandur
41 Kanduri libell
Laserkiire vastuvõtja näidikud
a Seadistuse „keskmine“ näit
b Patarei madala pinge sümbol
c Ülemine suunanäit
d Helisignaali näit
e Keskpunkti näit
f „Täpse“ seadistuse näit
g Alumine suunanäit
38 Ehituslaseri möötevarras*
42 Laserkiire nähtavust parandavad prillid*
43 Seinakinnitusrakis*
(saadaval alates 2009 aasta keskpaigast)
44 Mööteplaat koos jalaga*
45 Laemõõteplaat*
46 Kaugjuhtimispult*
(saadaval alates 2009 aasta keskpaigast)
47 Kohver
48 Statiiv*
*Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist.
Eesti | 393
Tehnilised andmed
| Pöördlaser GRL 150 HV | |
| Professional | |
| Tootenumber | 3 601 K15 300 |
| Tööpiirkond (raadius)1) | |
| - ilma laserkiire vastuvõtjata ca | 30 m |
| - laserkiire vastuvõtjaga ca | 150 m |
| Nivelleerumistäpsus1)2) | <± 0,1 mm/m |
| Automaatne loodimispiirkond üldjuhul | ±8 % (±5°) |
| Nivelleerumisaeg üldjuhul | 15 s |
| Pöörlemiskiirus | 150/300/600 min-1 |
| Töötemperatuur | -10 ... +50 °C |
| Hoiutemperatuur | -20 ... +70 °C |
| Suhteline öhuniiskus max. | 90 % |
| Laseri klass | 2 |
| Laseri tüüp | 635 nm, <1 mW |
| Ø Laserkiire läbimõõt väljumisava juures ca1) | 5 mm |
| Statiivi ühenduskeere (horisontaalne) | 5/8" |
| Akud (NiMH) | 2 x 1, 2 VK R 20 (D) (9 A h) |
| Patareid (alkaline) | 2 x 1,5 V LR20 (D) |
| Tööaeg ca | |
| - Akud (NiMH) | 40 h |
| - Patareid (alkaline) | 60 h |
| Kaal EPTA-Procedure 01/2003 järgi | 1,8 kg |
| Mõõtmed | 1 8 3 x 1 7 0 x 1 8 6 mm |
| Võimalik kasutada välistingimustes | ● |
| Kaitseaste | IP 54 (tolmu- ja pritsmekindel) |
| 1) temperatuuril 20 °C | |
| 2) piki telgi | |
| Pöörake tähelepanu oma pöördlaseri andmesildil toodud tootenumbrile, pöördlaserite kaubanduslik tähistus võib olla erinev. | |
| Oma pöördlaserit saate identifitseerida andmesildil oleva seerianumbri 19 järgi. | |
394 | Eesti
Laserkiire vastuvõtja LR 1
| Professional | |
| Tootenumber | 3 601 K15 400 |
| Tööpiirkond1) | |
| - koos pöördlaseriga GRL 150 HV | 150 m |
| Vastuvõtunurk | 120° |
| Vastuvõetav pöörlemiskiirus | >200 min ^1 |
| Mõõtetäpsus2) | |
| - seadistus „täpne“ | ± 1 mm |
| - seadistus „keskmine“ | ± 3 mm |
| Töötemperatuur | -10 °C ... +50 °C |
| Hoiutemperatuur | -20 °C ... +70 °C |
| Patarei | 1 x 9 V 6 L R 6 1 |
| Tööaeg ca | 50 h |
| Kaal EPTA-Procedure 01/2003 järgi | 0,36 kg |
| Mõõtmed | 148 x 73 x 30 mm |
| Võimalik kasutada välistingimustes | ● |
| Kaitseaste | IP 54 (tolmu- ja pritsmekindel) |
1) Ebasoodsad keskkonnatingimused (nt otsene päikesekiiirgus) võivad tööpiirkonda kitsendada.
2) Sõltuvalt laserkiire vastuvõtja ja pöördlaseri vahelisest kaugusest
Pöörake tähelepanu laserkiire vastuvõtja tootenumbrile, mis on toodud andmesildil; mööteseadmete kaubanduslik tähistus võib olla erinev.
Laserkiire vastuvõtjat saate identifitseerida andmesildil oleva seerianumbri 35 järgi.
Akulaadija
| Tootenumber 1 609 203 X11 | ||
| Nimipinge | V~ 100–240 | |
| Sagedus | Hz 50/60 | |
| Aku laadimispinge | V= 7,5 | |
| Laadimisvool | A | 1,0 |
| Lubatud laadimistemperatuur | °C 0–45 | |
| Laadimisaeg | h | 14 |
| Akuelementide arv | 2 | |
| Nimipinge (Akud) | V= | 2 x 1,2 |
| Kaal EPTA-Procedure 01/2003 järgi | kg 0,2 | |
| Kaitseaste | ☐/II | |
Andmed müra kohta
Pöördlaser
Mõõtmised teostatud vastavalt standardile EN 60745.
Sageduskarakteristikul A möödetud helirõhu tase on mööteseadmel üldjuhul alla 70 dB(A).
Laserkiire vastuvõtja
Seadme A-karakteristikuga mõõdetud helirõhutase on ühe meetri kaugusel 95 dB(A).
Ärge hoidke mööteseadet tihedalt vastu körva!
Vastavus normidele CE
Pöördlaser/akulaadimisseade: Kinnitame ainuvastutajana, et punktis „Tehnilised andmed“ kirjeldatud toode vastab järgmistele standarditele või normdokumentidele: EN 61010-1, EN 60825-1 (mööteseadmed) ja/või EN 60950-1 (akulaadimisseadmed) kooskõlas direktiivide 2006/95/EÜ, 2004/108/EÜ, 98/37/EÜ (kuni 28.12.2009), 2006/42/EÜ (alates 29.12.2009) sätetega.
Tehniline toimik saadaval aadressil: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
CE 08
Kasutage üksnes leelis-mangaan-patareisid või akusid.
Patareikorpuse 14 avamiseks keerake lukustus-nupp 15 asendisse 📁 tömmake patareikor-pus välja.
Patareide sissepanekul jälgige patareide öiget polaarsust vastavalt patareikorpusel toodud joonisele.
Vahetage alati välja köik patareid ühekorraga. Kasutage üksnes ühe tootja ja ühesuguse mah- tuvusega patareisid.
Kui olete patareid paigaldanud valesti, ei saa mõõteseadet sisse lülitada. Patareide paigaldamisel jälgige õiget polaarsust.
Kui Te mõõteseadet pikemat aega ei kasuta, võtke patareid seadmest välja. Patareid võivad pikemal seismisel korrodeeruda või iseeneslikult tühjeneda.
Aku kasutamine
Enne esmakordset kasutamist laadige aku 13 täis. Akut tohib laadida üksnes ettenähtud akulaadimisseadmega 21.
Pöörake tähelepanu vörgupingele! Vörgupinge peab ühtima tööriista andmesildil märgitud pingega. Andmesildil toodud 230 V seadmeid vöib kasutada ka 220 V vörgupinge korral.
Ühendage vooluvõrguga sobiv võrgupistik 22 laadimisseadmega 21 ja laske kohale fikseeruda.
Ühendage akulaadimisseadme laadimispistik 23 aku pessa 17. Ühendage akulaadimisseade vooluvörku. Tühja aku laadimine kestab ca 14 h. Akulaadimisseade ja aku on kaitstud ülelaadi-mise eest.
Uus või pikemat aega kasutamata aku saavutab täisvõimsuse alles umbes 5 laadimis- ja tühjene-mistsükli järel.
396 | Eesti
Ärge laadige akut 13 iga kord pärast kasutamist, kuna vastasel juhul väheneb aku mahtuvus.
Laadige akut üksnes siis, kui laetuse astme indikaator 12 vilgub või pideva tulega põleb.
Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku on muutunud kasutuskölbmatuks ja tuleb välja vahetada.
Tühja aku korral võite mõõteseadet kasutada ka laadija 21 abil, kui see on vooluvõrku ühendatud. Lülitage mõõteseade välja, laadige akukomplekti umbes 10 minutit ja lülitage siis mõõteseade koos vooluvõrku ühendatud akulaadijaga uuesti sisse.
Aku 13 vahetamiseks keerake lukustusnupp 16 asendisse 📂 tõmmake aku 13 välja.
Asetage kohale uus aku ja keerake lukustusnupp 16 asendisse
Kui Te mõõteseadet pikemat aega ei kasuta, võtke aku seadmest välja. Akud võivad pikemal seismisel korrodeeruda või iseeneslikult tühjeneda.
Laetuse astme näit
Kui laetuse astme näit 12 süttib esimest korda punase tulega, saab mööteseadmega töötada veel 2 tundi.
Kui laetuse astme näit 12 põleb pideva punase tulega, ei saa mõõtmisi enam teha. Mõõteseade lülitub 1 minuti pärast automaatselt välja.
Laserkiire vastuvõtja toide
Kasutage üksnes alkaline-mangaan-patareisid.
Patarei sissepanekul jälgige patarei öiget polaarsust vastavalt patareikorpusel toodud joonisele.
Kui patarei madala pinge sümbol b ilmub ekraanile 32 esimest korda, saab laserkiire vastuvõtjaga töötada veel ca 3 tundi.
Kui Te laserkiire vastuvõtjat pikemat aega ei kasuta, võtke patarei välja. Patarei võib pikemal seismisel korrodeeruda või iseeneslikult tühjeneda.
Kasutamine
Pöördlaseri kasutuselevõtt
Kaitske mõõteseadet tugevate lõökide ja kukkumiste eest. Kui mõõteseadmele on avaldunud tugev väline mehaaniline toime, tuleb enne edasitöötamist alati kontrollida seadme täpsust (vt „Pöördlaseri nivelleerumise täpsus“lk 399).
- Ärge hoidke mõõteseadet väga kõrgetel ja väga madalatel temperatuuridel, samuti vältige temperatuurikõikumisi. Ärge jätke seadet näiteks pikemaks ajaks autosse. Suuremate temperatuurikõikumiste korral laske mõõteseadmel enne kasutuselevõttu keskkonna temperatuuriga kohaneda. Äärmuslikel temperatuuridel ja temperatuurikõikumiste korral võib seadme mõõtetäpsus väheneda.
Mõõteseadme kohaleseadmine
Horisontaal-asend
Vertikaal-asend
Asetage mööteseade horisontaal- või vertikaal-asendis stabiilsele alusele, statiivile 48 või seinakinnitusrakisele 43.
Suure loodimistäpsuse töttu reageerib mõõteseade väga tundlikult põrutustele ja kohamuutustele. Seetöttu jälgige järelloodimisest põhjustatud töökatkestuste vältimiseks, et mõõteseadme asend oleks stabiilne.
Sisse-/väljalülitus
- Ärge suunake laserkiirt inimeste ega loomade peale (eelkõige mitte nende silmade körgusel) ja ärge vaadake ka ise otse laserkiire suunas (ka mitte suurema vahemaa tagant). Möõteseade saadab kohe pärast sisselülitamist välja vertikaalse loodikiire 9 ja muutuva laserkiire 6.
Mõõteseadme sisselülitamiseks vajutage lülitile (sisse/välja) 4. Näidud 1, 3 ja 12 süttivad korraks. Mõõteseade hakkab kohe automaatselt nivelleeruma. Nivelleerumise ajal vilgub nivelleerumise näit 3 rohelise tulega ja laser vilgub punktrežiimis.
Eesti | 397
Mõõteseade on nivelleerunud, kui nivelleerumise näit 3 süttib pideva rohelise tulega ja laser pidevalt põleb. Pärast nivelleerumise lõppu käivitub mõõteseade automaatselt pöördliikumisrežiimis.
Töörežiimide nuppudega 5 ja 11 saab juba nivelleerumise ajal kindlaks määrata töörežiimi (vt „Pöördlaseri töörežiimid“, Ik 397). Sellisel juhul käivitub mööteseade pärast nivelleerumise löppu valitud töörežiimil.
Mõõteseadme väljalülitamiseks vajutage uuesti lülitile (sisse/välja) 4.
Patareide kaitsmiseks lülitub mööteseade automaatselt välja, kui on olnud väljaspool automaatse nivelleerumise vahemikku üle 2 tunni vöi kui hoiatussignaal on rakendunud rohkem kui 2 tunni eest (vt „Pöördlaseri automaatne nivelleerumine“, Ik 399). Muutke mööteseadme asendit ja lülitage see uuesti sisse.
Pöördlaseri töörežiimid
Ülevaade
Kõik kolm töörežiimi on võimalikud horisontaal- ja vertikaalasendis.
Pöördliikumisrežiim
Pöördliikumisrežiim on eriti otstarbekas laserkiire vastuvõtja kasutamisel. Võite valida erinevate pöörlemiskiiruste vahel.
Joonliikumisrežiim
Selles töörežiimis liigub muutuv laserkiir piiratud avanemisnurgas. Tänu sellele on laserkiire nähtavus vörreldes pöördliikumisega suurem. Valida saab erinevate avanemisnurkade vahel.
Punktrežiim
Selles töörežiimis on muutuv laserkiir kõige paremini nähtav. Võimalik on näiteks kõrgus-punktide lihtne ülekandmine või rihtjoonte kontrollimine.
Pöördliikumisrežiim (150/300/600 min ^-1 )
Iga kord pärast sisselülitamist on seade pöördliikumisrežiimil, kusjuures pöörlemiskiirus on keskmine.
Joonliikumisrežiimilt pöördliikumisrežiimile lülitumiseks vajutage pöördliikumise nupule 5. Pöördliikumisrežiim käivitub keskmise pöörlemiskiirusega.
Pöörlemiskiiruse muutmiseks vajutage uuesti pöördliikumise nupule 5 seni, kuni soovitud kiirus on saavutatud.
Laserkiire vastuvõtjaga töötades tuleb valida suurim pöörlemiskiirus. Ilma laserkiire vastuvõtjata töötades vähendage laserkiire nähtavuse parandamiseks pöörlemiskiirust ja kasutage laserkiire nähtavust parandavaid prille 42.
Joonliikumisrežiimile või punktrežiimile lülitumi-seks vajutage joonliikumise nupule 11. Mõõte-seade lülitub väikseima avanemisnurgaga joon-režiimile.
Avanemisnurga muutmiseks vajutage joonliikumise nupule 11. Avanemisnurk suureneb kahes astmes, samaaegselt suureneb iga astme puhul pöörlemiskiirus. Kolmandal vajutamisel joonlikumise nupule 11 lülitub mõõteseade pärast lühiajalist võnkumist punktrežiimile. Uus vajutamine nupule 11 lülitab seadme tagasi väikseima avanemisnurgaga joonrežiimile.
Märkus: Inertsi töttu vöib laser vönkuda kergelt üle laserjoone löpp-punktide.
Laserjoone või laserpunkti asendi reguleerimiseks pöörlemistasandil keerake pöörlev pea 10 käega soovitud asendisse või kasutage kaugjuhtimispulti 46.
Mõõteseadme vertikaalasendi puhul saate laserpunkti, laserjoont või pöörlemistasandit keerata ümber vertikaalse telje kaugjuhtimispuldi 46 abil. Pidage kinni kaugjuhtimispuldi kasutusjuhendist.
398 | Eesti
Laserkiire vastuvõtja kasutuselevõtt
- Kaitske laserkiire vastuvõtjat niiskuse eest.
Ärge hoidke laserkiire vastuvõtjat väga kõrgetel ja väga madalatel temperatuuridel, samuti vältige temperatuurikõikumisi. Ärge jätke seadet näiteks pikemaks ajaks autosse. Suuremate temperatuurikõikumiste korral laske laserkiire vastuvõtjal enne kasutuselevõttu keskkonna temperatuuriga kohaneda. Äärmuslikel temperatuuridel ja temperatuurikõikumiste korral võib laserkiire vastuvõtja täpsus väheneda.
Asetage laserkiire vastuvõtja pöördlaserist vähemalt 50 cm kaugusele. Paigutage laserkiire vastuvõtja nii, et laserkiir saab tabada vastuvõtuvälja 31. Seadke pöördlaser maksimaalsele pöörlemiskiirusele.
Sisse-/väljalülitus
▶ Laserkiire vastuvõtja sisselülitamisel kõlab vali helisignaal. Seetõttu hoidke laserkiire vastuvõtjat sisselülitamisel kõrvadest ja/või teistest inimestest eemal. Vali helisignaal võib kahjustada kuulmist.
Laserkiire vastuvõtja sisselülitamiseks vajutage lülitile (sisse/välja) 26. Kõlab kaks helisignaali ja kõik ekraani näidud süttivad korraks.
Laserkiire vastuvõtja väljalülitamiseks vajutage uuesti lülitile (sisse/välja) 26.
Kui umbes 10 minuti jooksul ei vajutata laserkiire vastuvõtja ühelegi nupule ja kui vastuvõtu-väli 31 10 minuti jooksul laserkiirt vastu ei võta, lülitub laserkiire vastuvõtja patarei säästmiseks automaatselt välja. Väljalülitumist kinnitab helisignaal.
Keskpunkti näidu valik
Nupuga 27 saate kindlaks määrata, millise täpsusega näidatakse laserkiire asendit vastuvõtuväljal „keskkohas olevana“:
- „täpne“ seadistus (näit f ekraanil), - „keskmine“ seadistus (näit a ekraanil).
Täpsuse seadistuse muutmisel kölab helisignaal.
Pärast laserkiire vastuvõtja sisselülitamist on alati seadistatud „keskmine“ täpsus.
Suunanäidud
Alumine näit g, keskkoha näit e ja ülemine näit c (vastavalt laserkiire vastuvõtja esi- ja tagaküljel) näitavad pöörleva laserkiire asendit vastuvõtu- väljal 31. Asendit võib lisaks näidata helisignaal (vt „Helisignaal laserkiire asendi näitamiseks“, Ik 398).
Laserkiire vastuvõtja on liiga madalal: Kui laserkiir läbib vastuvõtuvälja 31 ülemist poolt, ilmub ekraanile alumine suunanäit g. Sisselülitatud helisignaali puhul kölab aeglase intervalliga helisignaal.
Viige laserkiire vastuvõtja noole suunas üles. Lähenemisel keskkoha märgistusele 30 kuvatakse veel vaid suunanäidu g otsa.
Laserkiire vastuvõtja on liiga kõrgel: Kui laserkiir läbib vastuvõtuvälja 31 alumist poolt, ilmub ekraanile ülemine suunanäit c.
Sisselülitatud helisignaali korral kölab helisignaal kiirema intervalliga.
Viige laserkiire vastuvõtja noole suunas alla. Lähenemisel keskkoha märgistusele 30 kuvatakse veel vaid suunanäidu c otsa.
Laserkiire vastuvõtja on keskpunktis: Kui laserkiir läbib vastuvõtuvälja 31 keskkoha märgistuse 30 tasandil, siis süttib keskkoha näit e. Kui helisignaal on sisse lülitatud, kölab pidev helisignaal.
Helisignaal laserkiire asendi näitamiseks
Laserkiire asendit vastuvõtuväljal 31 saab näidata helisignaaliga.
Pärast laserkiire vastuvõtja sisselülitamist on helisignaal alati välja lülitatud.
Helisignaali sisselülitamisel võite valida kahe helitugevuse vahel.
Helisignaali sisselülitamiseks või muutmiseks vajutage helisignaali nupule 28 seni, kuni ekraanil kuvatakse soovitud helitugevust. Keskmise helitugevuse puhul vilgub helisignaali näit d ekraanil, kõrge helitugevuse puhul põleb näit pidevalt, väljalülitatud helisignaali puhul näit kustub.
Eesti | 399
Pöördlaseri automaatne nivelleerumine
Ülevaade
Seade tuvastab pärast sisselülitamist horison- taal- või vertikaalasendi. Horisontaalasendi vahetamiseks vertikaalasendi vastu või vastupidi lülitage seade välja, viige soovitud asendisse ja lülitage uuesti sisse.
Pärast sisselülitamist kontrollib seade vertikaalset või horisontaalset asendit ja tasakaalustab hälbed umbes 8 % piires (±0,8 m/10 m) automaatselt.
Kui mõõteseadme kalle on pärast sisselülitamist või asendi muutust rohkem kui 8 %, ei ole automaatne nivelleerumine enam võimalik. Sellisel juhul rootor seiskub, laser vilgub ja nivelleerumise näit 3 põleb pideva punase tulega. Seadke mõõteseade uude asendisse ja oodake ära automaatne nivelleerumine. Ilma uude asendisse seadmiseta lülitub laser 2 minuti mõödudes ja mõõteseade 2 tunni mõödudes välja.
Kui mööteseade on nivelleerunud, kontrollib see pidevalt horisontaalset ja/või vertikaalset asendit. Asendi muutumisel nivelleerub seade automaatselt uuesti. Väärade möötmistulemuste vältimiseks seiskub rootor nivelleerumise ajaks, laser vilgub ja nivelleerumise näit 3 vilgub rohelise tulega.
Hoiatussignaali funktsioon
Mõõteseade on varustatud hoiatussignaali funktsiooniga, mis hoiab asendi muutumise ja mõõteseadme kõikumise või aluspinna vibratsiooni puhul ära nivelleerumise muutunud kõrgusel ja sellega kõrguste vead.
Hoiatussignaali sisselülitamiseks vajutage hoiatussignaali nupule 2. Hoiatussignaali näit 1 põleb pideva rohelise tulega ja 30 sekundi pärast aktiveerub hoiatussignaal.
Kui mööteseadme asendi muutmisel ületatakse automaatse nivelleerumise vahemik või registreeritakse tugev köikumine, rakendub hoiatussignaal: Pöörlemine seiskub, laser vilgub, nivelleerumise näit 3 kustub ja hoiatussignaali näit 1 vilgub punase tulega. Aktuaalne töörežiim salvestatakse.
Kui hoiatussignaal on rakendunud, vajutage hoiatussignaali nupule 2. Hoiatussignaali funkt-sioon käivitatakse uuesti ja mööteseade hakkab nivelleeruma. Kohe kui mööteseade on nivellee-runud (nivelleerumise näit 3 põleb pideva rohelise tulega), käivitub seade salvestatud töörežiimil. Kontrollige nüüd laserkiire körgust vördluspunkti najal ja korrigeerige körgust vajaduse korral.
Kui rakendunud hoiatussignaali korral ei käivitu seade nupule 2 vajutamisel uuesti, lülitub laser 2 minuti pärast ja mõõteseade 2 tunni pärast automaatselt välja.
Hoiatussignaali funktsiooni väljalülitamiseks vajutage hoiatussignaali nupule 2 üks kord või rakendunud hoiatussignaali korral (hoiatussignaali näit 1 vilgub punase tulega) kaks korda. Väljalülitatud hoiatussignaali puhul hoiatussignaali näit 1 kustub.
Pöördlaseri nivelleerumise täpsus
Täpsust möjutavad tegurid
Suurimat mõju avaldab ümbritseva keskkonna temperatuur. Eriti just maapinnalt (põrandalt) ülespoole kulgevad temperatuurierinevused võivad laserkiire kõrvale kallutada.
Hälbed muutuvad oluliseks alates ca 20 m kauguselt seadmest ning võivad 100 m kaugusel olla kaks kuni neli korda suuremad kui 20 m kaugusel. Kuna temperatuuride erinevus on kõige suurem just maapinna (põranda) lähedal, on soovitav mõõtmiste teostamisel seadmest alates 20 m kaugusel paigaldada seade alati statiivile. Lisaks paigaldage seade võimalusel alati tööpiirkonna keskele.
Seadme täpsuse kontrollimine
Lisaks välistele möjudele vöib körvalekaldeid pöhjustada ka seadmele endale avalduv toime (nt kukkumine vöi tugev löök). Seetõttu kontrollige seadme täpsust iga kord enne töö alustamist.
Kontrollimiseks läheb vaja 20 m pikkust kindlapinnalist vaba mõõtepiirkonda kahe seina A ja B vahel. Teil tuleb – seadme horisontaalasendi puhul – teostada mõlema telje X ja Y suhtes neli mõõtmist (vastavalt positiivselt ja negatiivselt).
400 | Eesti
- Paigaldage seade horisontaalasendis seina A lähedal statiivile 48 (lisatarvik) või asetage tugevale, tasasele aluspinnale. Lülitage seade sisse.
- Asetage seade – ilma seda pööramata – seina B lähedale, lülitage sisse ja laske sead- mel nivelleeruda.


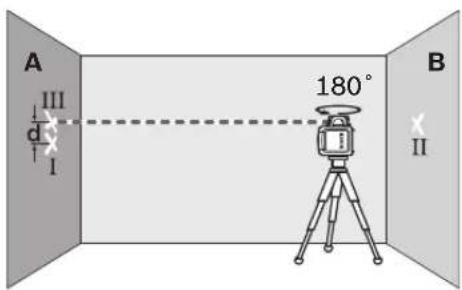

A III d I 180° B II- Keerake mõõteseadet 180°, ilma et muudaksite kõrgust. Laske seadmel nivelleeruda ja märkige laserkiire keskpunkt seinale A (punkt III). Veenduge, et punkt III asub võimalikult vertikaalselt punkti I peal või all.
- Vahe d seinal A märgitud punktide I ja III vahel annab seadme tegeliku hälbe möödetud telje osas.
Korrake mööteprotsessi ülejäänud kolme telje osas. Selleks pöörake seadet enne mööte-protsessi alustamist iga kord 90°.
2 x 20 = 40 m kaugusel on lubatud maksimaalne hälve:
40 m x ±0,1 mm/m = ±4 mm.
Vahe d punktide I ja III vahel tohib järelikult iga üksiku mööteprotsessi puhul olla maksimaalselt 4 mm.
Kui neljast teostatud mõõtmisest ühe tulemus nimetatud tolerantsi ületab, tuleb seade toimetada Boschi volitatud remonditöökotta.
Juhised töötamiseks pöördlaseriga
- Märkimiseks kasutage alati laserpunkti keskkohta. Laserpunkti suurus muutub kauguse muutudes.
Eesti | 401
Laserkiire nähtavust parandavad prillid (lisatarvik)
Laserkiire nähtavust parandavad prillid elimineerivad ümbritseva valguse. Tänu sellele võtab silm laserkiire punast valgust paremini vastu.
- Ärge kasutage laserkiire nähtavust parandavaid prille kaitseprillidena. Prillid muudavad laserkiire paremini nähtavaks, kuid ei kaitse laserkiirguse eest.
- Ärge kasutage laserkiire nähtavust parandavaid prille päikseprillide ega kaitseprillidena mootorsöidukit juhtides. Laserkiire nähtavust parandavad prillid ei anna täielikku kaitset UV-kiirguse eest ja vähendavad värvide eristamise võimet.
Töö kaugjuhtimispuldiga (lisatarvik)
Juhtnuppudele vajutamine võib seadme loodist välja viia, nii et põörlemine lühiajaliselt katkeb. Kaugjuhtimispuldi 46 kasutamine hoiab selle ära. Kaugujuhtimispuldi signaali vastuvõtuväli 7 asub mõõteseadme kolmel küljel, kaasa arvatud esiküljel asuva juhtpaneeli kohal.
Töö statiiviga (lisatarvik)
Mõõteseade on varustatud 5/8"-keermega statiivi avaga, mis võimaldab kinnitada mõõte- seadet horisontaalrežilimil töötamiseks statii- vile. Asetage mõõteseade nii, et ava 18 jääb kohakuti statiivi 5/8"-keermega ja kinnitage see statiivi lukustuskruviga.
Välise möötskaalaga statiivi 48 korral on võimalik kõrguste erinevust otse reguleerida.
Töö seinakinnitusrakisega (lisatarvik) (vt joonist C)
Mõõteseadet saab kinnitada seinakinnitusraki- sele 43. Horisontaalrežiimis võimaldab seinakinnitusrakis mõõteseadet kasutada mis tahes kõrgusel. Vertikaalrežiimis on võimalik kinnitamine 5/8"-keermega statiivile 48.
Töö laemööteplaadiga (vt joonist C)
Laemõõteplaati 45 saab kasutada ripplagede kõrguse väljarihtimiseks. Kinnitage magnet-kinnitusega laemõõteplaat nt kandetala külge. Laemõõteplaadi peegelduv pool parandab laserkiire nähtavust ebasoodsates tingimustes, läbipaistev pool tagab laserkiire nähtavuse ka tagaküljelt.
Töö mööteplaadiga (lisatarvik)

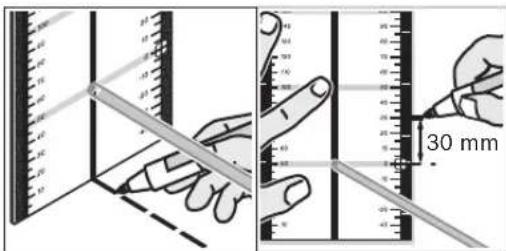

Mõõteplaadi 44 abil saab laserkiirt maapinnale ja laserkiire kõrgust seinale üle kanda.
Nullvälja ja skaalaga saab mõõta nihet soovitud kõrguseni ja seda teises kohas uuesti ära märkida. Sellega jääb ära seadme täpne seadistamine ülekantavale kõrgusele.
Mõõteplaat 44 on kaetud peegelduva kattega, mis teeb laserkiire suurema vahemaa tagant või tugeva päikesekiirguse käes paremini nähtavaks. Suurem heledus on näha vaid siis, kui vaatate piki laserkiirt mõõteplaadi suunas.
Töö möötevardaga (lisatarvik) (vt joonist J)
Tasapindade kontrollimisel ja languste märkimisel on soovitav kasutada möötelatti 38 koos laserkiire vastuvõtjaga.
402 | Eesti
Juhised töötamiseks laserkiire vastuvõtjaga
Märgistamine
Keskkoha märgistuse 30 juurde laserkiire vastuvõtja vasakule ja paremale poole saab märkida laserkiire kõrguse, kui laserkiir läbib vastuvõtu- välja 31 keskkohta. Keskkoha märgistus asub 45 mm kaugusel laserkiire vastuvõtja ülaservast.
Libelli 25 abil saab laserkiire vastuvõtjat vertikaalselt välja loodida. Laserkiire vastuvõtja, mis ei ole loodis, annab ebaõiged mõõtetulemused.
Kinnitamine kanduri abil (vt joonist A)
Laserkiire vastuvõtjat saab kanduri 40 abil kinnitada nii laseri mõõtelati 38 (lisatarvik) kui ka teiste kuni 65 mm laiuste abivahendite külge. Kinnitage kandur 40 kinnituskruviga 39 laserkiire vastuvõtja tagaküljel asuvasse kinnitusavasse 33.
Libelli 41 abil saab kandurit 40 horisontaalselt välja loodida.
Kanduri ülaserv 37 asub keskkoha märgistusega 30 ühel körgusel ja seda saab kasutada laserkiire märkimiseks.
Magnetiga kinnitamine (vt joonist B)
Kui kindel kinnitamine ei ole ilmtingimata vajalik, saab laserkiire vastuvõtjat magnetplaadi 29 abil kinnitada metalldetailide külge.
Kasutusnäited
Körguste ülekandmine/kontrollimine (vt joonist D)
Asetage seade horisontaalasendis kindlale aluspinnale või kasutage statiivi 48 (lisatarvik).
Töö statiiviga: Rihtige laserkiir soovitud körgusele. Kandke körgus sihtkohta üle või kontrollige seda.
Töö ilma statiivita: Mööteplaadi 44 abil tehke kindlaks laserkiire ja vördluspunkti körguse vahe. Kandke möödetud körguse vahe sihtkohta üle vöi kontrollige seda.
Loodikiire paralleelne rihtimine/täisnurga märkimine (vt joonist E)
Täisnurga märkimiseks või vaheseinte loodimiseks tuleb loodikiir 9 rihtida paralleelseks joonega, mille suhtes soovitakse mõõtmist läbi viia (nt seinaga).
Selleks tuleb seade asetada vertikaalasendisse ja seada nii, et kiir kulgeks enam-vähem paralleelselt vördlusjoonega.
Täpseks positsioneerimiseks tuleb otse mõõte- seadme juures mõõteplaadi 44 abil ära mõõta laserkiire ja võrdlusjoone vaheline kaugus. Mõõtke laserkiire ja võrdlusjoone vaheline kaugus veelkord ära seadmest võimalikult kaugel. Rihtige loodikiir nii, et see on võrdlus- joonest sama kaugel nagu otse mõõteseadme juures tehtud mõõtmise puhul.
Täisnurka loodikiire 9 suhtes näitab muutuv laserkiir 6.
Vertikaalide/vertikaaltasandite näitamine (vt joonist F)
Vertikaali või vertikaaltasandi näitamiseks seadke mõõteseade vertikaalasendisse. Kui vertikaaltasand peab kulgema võrdlusjoone (nt seina) suhtes täisnurga all, rihtige loodikiir 9 selle võrdlusjoone järgi välja.
Vertikaali näitab muutuv laserkiir 6.
Töö ilma laserkiire vastuvõtjata (vt joonist G)
Soodsate ilmastikuolude (hämar ümbrus) ja lühikeste vahemaade puhul võite töötada ilma laserkiire vastuvõtjata. Laserkiire nähtavuse parandamiseks valige kas joonrežiim või punktrežiim ja keerake pöörlevat pead 10 käega sihtkoha suunas.
Töö laserkiire vastuvõtjaga (vt joonist H)
Ebasoodsate ilmastikuolude (valgusküllane ümbrus, otsene päikesepaiste) ja suuremate vahemaade puhul kasutage laserkiire paremaks leidmiseks laserkiire vastuvõtjat. Laserkiire vastuvõtjaga töötamisel valige suurima pöörlemiskiirusega pöördliikumisrežiim.
Eesti | 403
Mõõtmine suuremate vahemaade puhul (vt joonist I)
Suuremate vahemaade puhul tuleb laserkiire leidmiseks kasutada laserkiire vastuvõtjat. Häiriva mõju vähendamiseks tuleb mõõteseade asetada alati pinna keskele statiivile.
Töö välistingimustes (vt joonist J)
Välistingimustes tuleb alati kasutada laserkiire vastuvõtjat.
Ebatasase pinna puhul kinnitage mõõteseade alati statiivile 48. Aktiveerige hoiatussignaali funktsioon, et vältida mõõteseadme kõikumisest tingitud ebatäpseid mõõtetulemusi.
Ülevaade indikaatoritest
| Laserkir | Laseri pöördliikumine* | rohe-line | punane | rohe-line | punane | |
| Mõõteseadme sisselülitamine(1 s automaatne test) ● | ● | ● | ||||
| Välja- või järelloodimine 2x/s ○ 2x/s | ||||||
| Seade on end välja loodinud/töövalmis ● | ● | ● | ||||
| Automaatne loodimispiirkond ületatud 2x/s ○ | ● | |||||
| Hoiatussignaal aktiveeritud ● | ||||||
| Hoiatussignaal rakendunud 2x/s ○ 2x/s | ||||||
| Patarei pinge ≤2 töötundi | 2x/s | |||||
| Aku tühi ○ ○ ● | ||||||
| * joon- ja pöördliikumisrežiimi puhul | ||||||
| 2x/s | Vilkumissagedus (kaks korda sekundis) | |||||
| ● | Püsirežiim | |||||
| ○ | Funktsioon seiskunud | |||||
Hooldus ja teenindus
Hooldus ja puhastus
Hoidke pöördlaser, akulaadimisseade ja laserkiire vastuvõtja alati puhtad.
Ärge asetage pöördlaserit, akulaadimisseadet ega laserkiire vastuvõtjat vette ega teistesse vedelikesse.
Pühkige seade puhtaks niiske, pehme lapiga. Ärge kasutage puhastusvahendeid ega lahusteid.
Puhastage regulaarselt pöördlaseri laserkiire väljumisava ümber olevat pinda ja eemaldage sellelt ebemed.
Pöördlaser, akulaadimisseade ja laserkiire vastuvõtja on hoolikalt valmistatud ja testitud. Kui seadmed peaksid sellest hoolimata rikki minema, tuleb need lasta parandada Boschi elektriliste tööriistade volitatud remonditöökojas.
Järelepärimiste esitamisel ja tagavaraosade tellimisel näidake kindlasti ära pöördlaseri, laadimisseadme ja laserkiire vastuvõtja andmesildil olev 10-kohaline tootenumber.
404 | Eesti
Müügijärgne teenindus ja nõustamine
Müügiesindajad annavad vastused toote paranduse ja hooldusega ning varuosadega seotud küsimustele. Joonised ja lisateabe varuosade kohta leiate ka veebiaadressilt: www.bosch-pt.com
Boschi müügiesindajad nõustavad Teid toodete ja lisatarvikute ostmise, kasutamise ja seadista-misega seotud küsimustes.
Eesti Vabariik
Mercantile Group AS
Boschi elektriliste käsitööriistade remont ja hooldus
Pärnu mnt. 549
76401 Saue vald, Laagri
Tel.: + 372 (0679) 1122
Fax: + 372 (0679) 1129
Kasutuskõlbmatuks muutunud seadmete käitlus
Pöördlaser, laadimisseade, laserkiire vastuvõtja, lisatarvikud ja pakend tuleb keskkonnasäästlikult ringlusse võtta.
Üksnes EL liikmesriikidele:
Ärge käidelge pöördlaserit, laadimisseadet ja laserkiire vastuvõtjat koos olmejäätmetega! Vastavalt Euroopa Liidu direktiivile 2002/96/EÜ elektri- ja elektroonikaseadmete jäätmete
kohta ning direktiivi kohaldamisele liikmesriikides tuleb kasutusressursi ammendanud elektrija elektroonikaseadmed eraldi kokku koguda ja keskkonnasäästlikult ringlusse võtta.
Akud/patareid:
Ni-MH: nikkel-metallhüdriid
Ärge visake akusid/patareisid olmejäätmete hulka, tulle või vette. Akud/patareid tuleb kokku koguda, ringlusse võtta või keskkonnasõbralikul viisil hävitada.
Üksnes EL liikmesriikidele:
Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 91/157/EMÜ tuleb defektsed või kasutusressursi ammendanud akud/patareid ringlusse võtta.
Tootja jätab endale öiguse muudatuste tegemiseks.
Latviešu | 405
Drošibas noteikumi
Rotācijas lāzers
