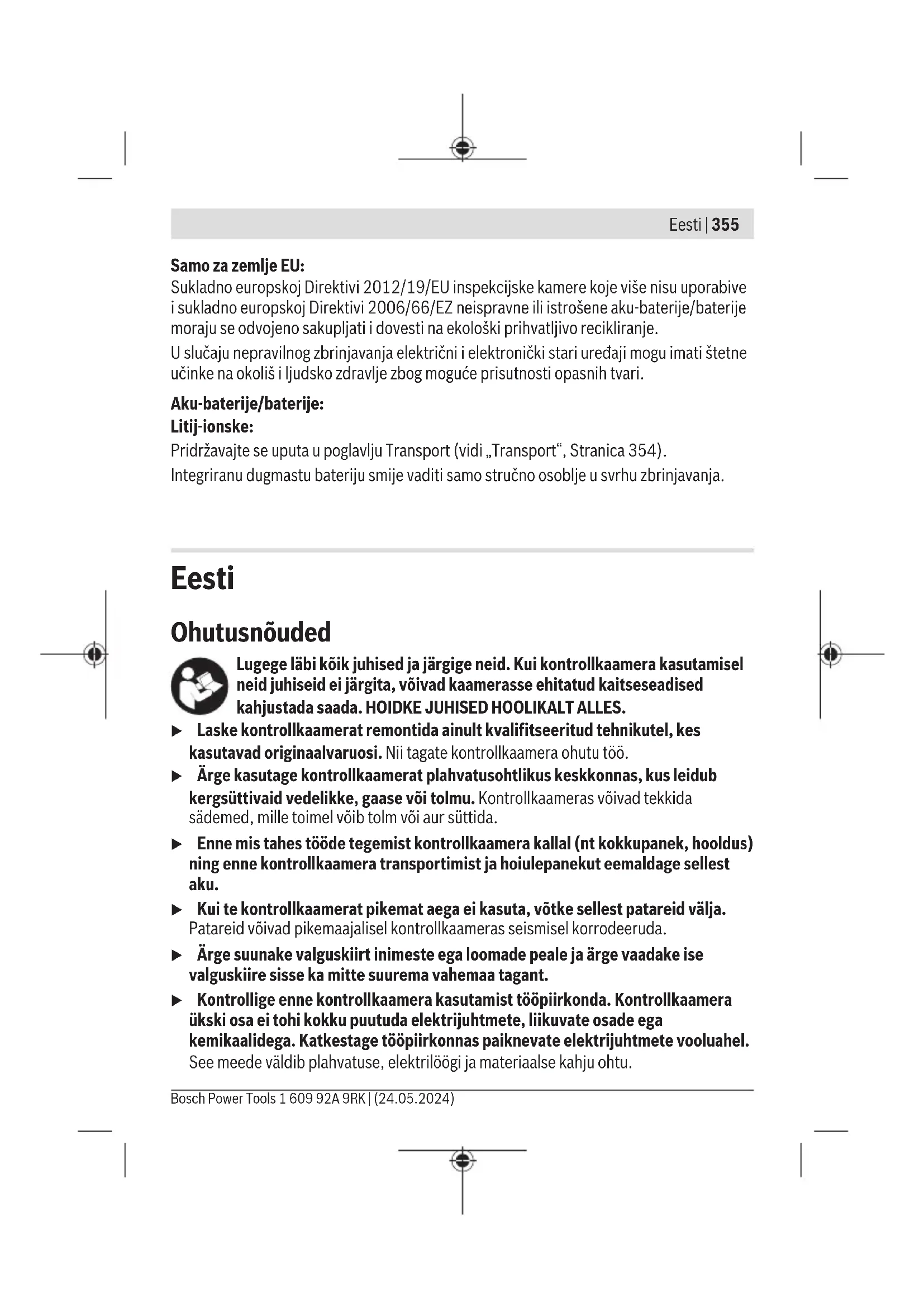

KASUTUSJUHEND GIC 12V-4-23 C Professional BOSCH

See lisavarustus ei kuulu standardsesse tarnekomplekti. b) USBType-C® ja USB-C® on USB Implementers Forumi margitähised. Näiduelemendid (a) Olekunäidu funktsioonUp Indication (b) Suunanäidu funktsioonUp Indication 1 609 92A 9RK | (24.05.2024) Bosch Power ToolsEesti | 359 (c) Aku/patareide laetusseisundi näit Tehnilised andmed Digitaalne kontrollkaamera GIC 12V-4-23 C Tootenumber 3601B415.. Ekraani suurus " 4,3 Ekraani eraldusvõime px 800×480 Kaamera/pildifailide eraldusvõime A)B) px 1280×720 Kuvatõmmise vorming JPG Piltide max arv sisemises salvestis 30 Vaateväli A)C) ° 75 Fookuskaugus

mm 30−80 Kaamerapea valgusti max valgustugevus A)D) lx 200 Kaamerapea/-kaabli max sukelduskestus diislikütuses, mootoriõlis, etüülalkoholis, bensiinis, AdBlue®'s ja soolvees (soolasisaldus 26,5%)

– akuga (liitiumioon)

kg 0,37 Mõõtmed(pikkus× laius× kõrgus)

mm 242×140×66 Kaamerapea läbimõõt

mm 8,3 Kaamerakaabli pikkus

m 1,5 Bosch Power Tools 1 609 92A 9RK | (24.05.2024)360 | Eesti Digitaalne kontrollkaamera GIC 12V-4-23 C Kaamerakaabli väikseim painderaadius mm 25 Käsiseadme kaitseklass (ilma aku-/ patareiadapterita) IP54 Kaamerapea ja kaamerakaabli kaitseklass

IP67 Soovitatav keskkonnatemperatuur laadimisel °C 0…+35 Lubatud keskkonnatemperatuur töötamisel °C –10…+50 Lubatud keskkonnatemperatuur hoiustamisel °C –20…+50 Soovitatavad akud GBA12V… Soovitatavad laadimisseadmed GAL12… GAX18…

kaamerakaabligaGIC4/5 Imager 8.3mm/1.5m B) Eraldusvõime 800×480, kui pilti ekraanil suurendatakse või must-valgena kuvatakse C) Mõõdetud pildi diagonaalil D) 50mm vahekauguse ja tumeda ümbruse korral

Kaameranäiduga, funktsioonigaUp Indication, ekraani keskmise heledus, kaameravalgusti heledusega 50% F) GBA12V2.0Ah-ga G) Kaal ima akudeta/patareideta/papareiadapterita/kaamerakaablita Montaaž Energiavarustus Kontrollkaamerat saab kasutadaBosch liitiumioonakuga, tavaliste patareidega või tavaliste NiMH-akudega. Laetusseisundi näidik(c) ekraanil näitab liitiumioonaku, patareide või NiMH-akude laetusseisundit. Kasutamine patareiadapteriga (vaata joonistA) Patereid või NiMH-akud asetatakse patareiadapterisse. u Patareiadapter on mõeldud kasutamiseks ainult selleks ette nähtud Boschi kontrollkaamerates, seda ei tohi kasutada elektritööriistades. Patareide või akude sisseasetamiseks lükake patareiadapteri ümbris(20) šahti(19). Asetage patareid või akud ümbrisesse vastavalt sulgekübaral(22) olevale kujutisele. 1 609 92A 9RK | (24.05.2024) Bosch Power ToolsEesti | 361 Lükake sulgekübar ümbrisele nii, et see tuntavalt fikseerub ja kontrollkaamera pidemest välja ei ulatu. Patareide või akude eemaldamiseks vajutage lukustuse vabastamisnuppusid(21) sulgekübaral(22) ja tõmmake sulgekübar maha. Tõmmake sisemine ümbris(20) šahtist(19) välja. Vahetage alati välja kõik patareid või akud korraga. Kasutage ainult ühe tootja ja ühesuguse mahtuvusega patareisid või akusid. u Kui te kontrollkaamerat pikemat aega ei kasuta, võtke sellest patareid või akud välja. Patareid või akud võivad pikemaajalisel kontrollkaameras seismisel korrodeeruda. Kasutamine akuga (vtjnB) u Kasutage üksnes tehnilistes andmetes loetletud laadimisseadmeid. Vaid need laadimisseadmed on ette nähtud kontrollkaameras kasutatavate liitiumioonakude laadimiseks. Juhis: liitiumioonakud tarnitakse tehasest rahvusvaheliste transpordieeskirjade põhjal osaliselt laetutena. Selleks et aku täielikku võimsust tagada, laadige aku enne esimest kasutamist täielikult täis. Sisseasetamiseks lükake laetud aku(14) akupessa(19) nii, et see seal tuntavalt fikseerub ja on kontrollkaamera pidemega tasa. Aku(14) eemaldamiseks suruge lukustuse vabastamisnuppe(21) ja tõmmake aku akupesast(19) välja. Ärge rakendage seejuures jõudu. Juhised aku käsitsemiseks Kaitske akut niiskuse ja vee eest. Hoidke aku temperatuuril –20 °C kuni 50 °C. Ärge jätke akut suvel autosse. Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku on muutunud kasutuskõlbmatuks ja tuleb välja vahetada. Järgige ringlussevõtu juhiseid. Kaamerakaabli paigaldamine (vtjnC) Kontrollkaamera kasutamiseks tuleb kaamerakaabel(1) käsiseadmele(13) monteerida. Ühendage kaamerakaabli(1) pistik õiges asendis kaameraühendusele(23), kuni pistik fikseerub. Kaamerakaabli eemaldamine (vtjnD) Kaamerakaabli(1) eemaldamiseks vajutage fiksaator(24) kokku ja tõmmake pistik käsiseadmest(13) välja. Bosch Power Tools 1 609 92A 9RK | (24.05.2024)362 | Eesti Peegli, magneti või konksu paigaldamine (vaata joonistE) Kaamerapeale(2) saab abivahenditena paigaldada peegli(27), konksu(26) või magneti(25). Lükake üks kolmest abivahendist joonisel kujutatud viisil kuni piirajani kaamerapeal(2). Märkus. Magnet(25) ja konks(26) sobivad lõdvalt kinnitatud, väikeste ja kergete esemete liigutamiseks ja eemaldamiseks. Liiga tugeva tõmbe korral võib kontrollkaamera või abivahend kahjustada saada. Kasutamine u Kaitske käsiseadet ja akut või patareiadapterit otsese päikesekiirguse eest. Kaitske akut või patareiadapterit niiskuse eest. Kaamerakaabel(1) ja kaamerapea(2) on õige montaaži korral veetihedad, käsiseade(13) on kaitstud pritsvee eest. Aku(14) ja patareiadapter ei ole aga vee eest kaitstud, veega kokkupuute korral on elektrilöögi- või kahjustamisrisk. u Ärge kasutage kontrollkaamerat, kui kaamerapea(2) objektiiv on udune. Lülitage kontrollkaamera sisse alles siis, kui niiskus on ära auranud. Vastasel juhul võib kontrollkaamera kahjustada saada. u Sisselülitatud valgusti(3) võib töö ajal kuumaks muutuda. Põletuste vältimiseks ärge puudutage valgustit. u Ärge jätke kontrollkaamerat äärmuslike temperatuuride ega temperatuurikõikumiste kätte. Ärge jätke neid näiteks pikemaks ajaks autosse. Suurte temperatuurikõikumiste korral laske kontrollkaameral enne kasutuselevõtmist esmalt keskkonnatemperatuuriga kohaneda. Kasutuselevõtt Sisse-/väljalülitamine Kontrollkaamera sisselülitamiseks vajutage sisse-/välja nuppu(6) või keskmist nuppu(9). Märkus. Kui kaamerakaabel ei ole sisselülitamise ajal paigaldatud, kuvatakse ekraanil veateade. Kontrollkaamera väljalülitamiseks vajutage sisse-/välja-nuppu(6) seni, kuni ekraan kustub. Kui mõnda aega ei vajutata kontrollkaameral ühtegi nuppu, lülitub see aku või patareide säästmiseks automaatselt välja. Väljalülitamisaega saate määrata peamenüüs. 1 609 92A 9RK | (24.05.2024) Bosch Power ToolsEesti | 363 Valgusti reguleerimine kaamerapeas Valgusti reguleerimiseks vajutage vasakut nuppu(8) või paremat nuppu(11) seni, kuni saavutatakse soovitud heledus või valgusti välja lülitatakse. u Ärge vaadake valgustisse(3) ning ärge suunake seda teistele inimestele. Valgusti valgus võib silmi pimestada. Pildi suurendamine/vähendamine ekraanil (suum) Ekraaninäidu suurendamisastme seadmiseks, vajutage nuppu üles(7) või nuppu alla(10) seni, kuni saavutatakse soovitud suurendamisaste. Põhimenüü Põhimenüüsse<Peamenüü> liikumiseks vajutage keskmist nuppu(9). Menüüs navigeerimine – Menüü kerimine: vajutage nuppu üles(7) või nuppu alla(10). – Alammenüüsse liikumine: vajutage keskmist nuppu(9) või parempoolset nuppu(11). – Valitud menüüsuvandi kinnitamine: vajutage keskmist nuppu(9). – Funktsiooni virtuaalse lülitiga sisse-/väljalülitamine: vajutage keskmist nuppu(9), parempoolset nuppu(11) või vasakpoolset nuppu(8). Sellega seade ka salvestatakse. – Järgmisesse kõrgemasse menüüsse tagasipöördumine: vajutage lühidalt sisse-/välja- nuppu(6). – Põhimenüüst lahkumine ja kaameranäidule tagasipöördumine: vajutage lühidalt sisse-/välja-nuppu(6). Menüüsuvandid – <Up Indication>: Lülitage funktsioon sisse või välja. Sisselülitatud funktsiooni korralUp Indication näitab nool suunanäitu(b), kus pilt on "üleval" (vaata joonistF). Suunis: Funktsioon ei ole kõikide kaamerakaablitega võimalik. Paigaldatud peegli(27) ja/või kaamerakaabli(1) vertikaalse suuna korral on funktsioon piiratud. – <Galerii>: siin saate vaadata pildistatud fotosid. Nuppudega alla(10) või üles(7) valite soovitud faili tema kuupäeva järgi. Valitud fotode eelvaate avamiseks vajutage parempoolset nuppu(11) või keskmist nuppu(9). Valitud faili avamiseks vajutage keskmist nuppu(9). – <Ekraani heledus>: seadke ekraani jaoks soovitud heledus. – <Värv>: lülitage ekraani värvinäit sisse või välja (väljas: näit on must-valge). Bosch Power Tools 1 609 92A 9RK | (24.05.2024)364 | Eesti – <Seadme seadistused>

• <Kuupäev ja kellaaeg>: seadke failide salvestamiseks kuupäev ja kellaaeg ning valige kuupäeva- ja ajavorming. Suunis: kui kuupäeva ja kellaaega enam ei salvestata, on integreeritud nööppatarei tühi. Pöörduge sellisel juhul autoriseeritudBosch-klienditeeninduse poole.

• <Keel>: valige näidikul kasutatav keel.
