GIC 12V-4-23 C Professional - Måleudstyr BOSCH - Gratis brugsanvisning og manual

Produkttype	Inspektionskamera
Mærke	Bosch
Model	GIC 12V-4-23 C Professional
Skærmstørrelse	4,3 tommer
Skærmopløsning	800 × 480 px
Kameraopløsning	1.280 × 720 px (JPG-billeder)
Intern lagerkapacitet	Op til 30 billeder
Synsfelt	75°
Fokusafstand	30 – 80 mm
Maksimal lysstyrke (LED)	200 lx (ved 50 mm)
Kamerahovedets diameter	8,3 mm
Længde på fleksibelt kabel	1,5 m
Mindste bøjningsradius for kabel	25 mm
Strømforsyning	Lithium-ion-akkumulator 12 V (GBA 12V...) eller adapter til 4 AA-batterier (LR6/NiMH)
Driftstid (med 2,0 Ah-akkumulator)	Ca. 8 timer
Driftstid (med alkaline AA-batterier)	Ca. 3 timer
Vægt	0,37 kg
Mål (L × B × H)	242 × 140 × 66 mm
Beskyttelsesklasse (hus)	IP54
Beskyttelsesklasse (hoved og kabel)	IP67
Driftstemperatur	-10 °C til +50 °C
Opbevaringstemperatur	-20 °C til +50 °C
Hovedfunktioner	Visuel inspektion, billedoptagelse, digital zoom, justerbar LED-belysning, højdeindikator
Vedligeholdelse og rengøring	Rengør med en blød, fugtig klud; brug ikke rengøringsmidler eller opløsningsmidler
Sikkerhed	Se ikke direkte ind i LED'en; undgå vandkontakt på huset; følg sikkerhedsanvisningerne for batterier/akkumulatorer
Reservedele og reparationsmuligheder	Reparation af en autoriseret Bosch-servicestation; reservedele fås på www.bosch-pt.com

Ofte stillede spørgsmål - GIC 12V-4-23 C Professional BOSCH

Hvordan tænder og slukker jeg inspektionskameraet?

For at tænde skal du trykke på tænd/sluk-knappen (6) eller den centrale knap (9). For at slukke skal du holde tænd/sluk-knappen (6) nede, indtil skærmen slukker. Hvis der ikke trykkes på nogen knap i et stykke tid, slukker kameraet automatisk.

Hvilke typer batterier kan jeg bruge med batteriadapteren?

Du kan bruge alkaliske mangan-batterier (4 × 1,5 V LR6/AA) eller genopladelige NiMH-batterier (4 × 1,2 V HR6/AA). Sæt dem i den medfølgende batteriadapter i den retning, der er angivet på dækslet.

Hvordan overfører jeg billeder fra kameraet til en computer?

Tilslut det tændte kamera til en pc via det medfølgende USB Type-C®-kabel. Åbn filstifinderen, og vælg drevet 'Bosch_GIC'. Kopier eller flyt filerne. Afbryd drevet sikkert, før du fjerner kablet.

Hvad gør jeg, hvis den interne hukommelse er fuld?

En gul eller rød advarsel vises. Slet filer fra den interne hukommelse ved at overføre dem til en pc eller slette dem via hovedmenuen (mulighed 'Slet' eller 'Formater'). Nulstillingsfunktionen sletter også alle filer.

Hvad betyder beskyttelsesklassen IP67 for hovedet og kablet?

IP67 betyder, at kamerahovedet og kablet er beskyttet mod midlertidig nedsænkning i vand (op til 1 meter i 30 minutter) og mod støv. Nedsænk ikke huset (kun IP54).

Kan jeg bruge inspektionskameraet til at rense rør?

Nej, inspektionskameraet er ikke designet til at rense rør eller til at lægge eller trække kabler. Det bruges kun til visuel inspektion af svært tilgængelige eller mørke steder.

Hvordan rengør jeg kameraet efter brug i et snavset miljø?

Rengør omhyggeligt kameraet og tilbehøret med en blød, fugtig klud. Brug ikke rengøringsmidler eller opløsningsmidler. Sænk aldrig huset ned i vand. Rengør regelmæssigt optikken (4) for at undgå fnug.

Hvornår skal det indbyggede knapbatteri udskiftes, og hvordan?

Knapbatteriet (CR2450) bruges til at gemme klokkeslættet. Hvis dato og klokkeslæt ikke længere gemmes, er batteriet tomt. Udskiftning skal foretages af et autoriseret Bosch-servicecenter. Forsøg ikke at udskifte det selv.

Hvilket tilbehør følger med kameraet?

Det medfølgende tilbehør omfatter et spejl (27), en krog (26) og en magnet (25), der monteres på kamerahovedet. Batteriadapteren (15) og USB Type-C-kablet (18) følger også med. Akkumulatoren (14) sælges muligvis separat.

Hvad gør jeg, hvis der vises en fejl på skærmen?

Kontroller meddelelsen: en gul eller rød advarsel angiver fuld hukommelse (slet filer). En 'Intern hukommelsesfejl' kræver en genstart. Hvis problemet fortsætter, skal du kontakte et autoriseret Bosch-servicecenter.

BRUGSANVISNING GIC 12V-4-23 C Professional BOSCH

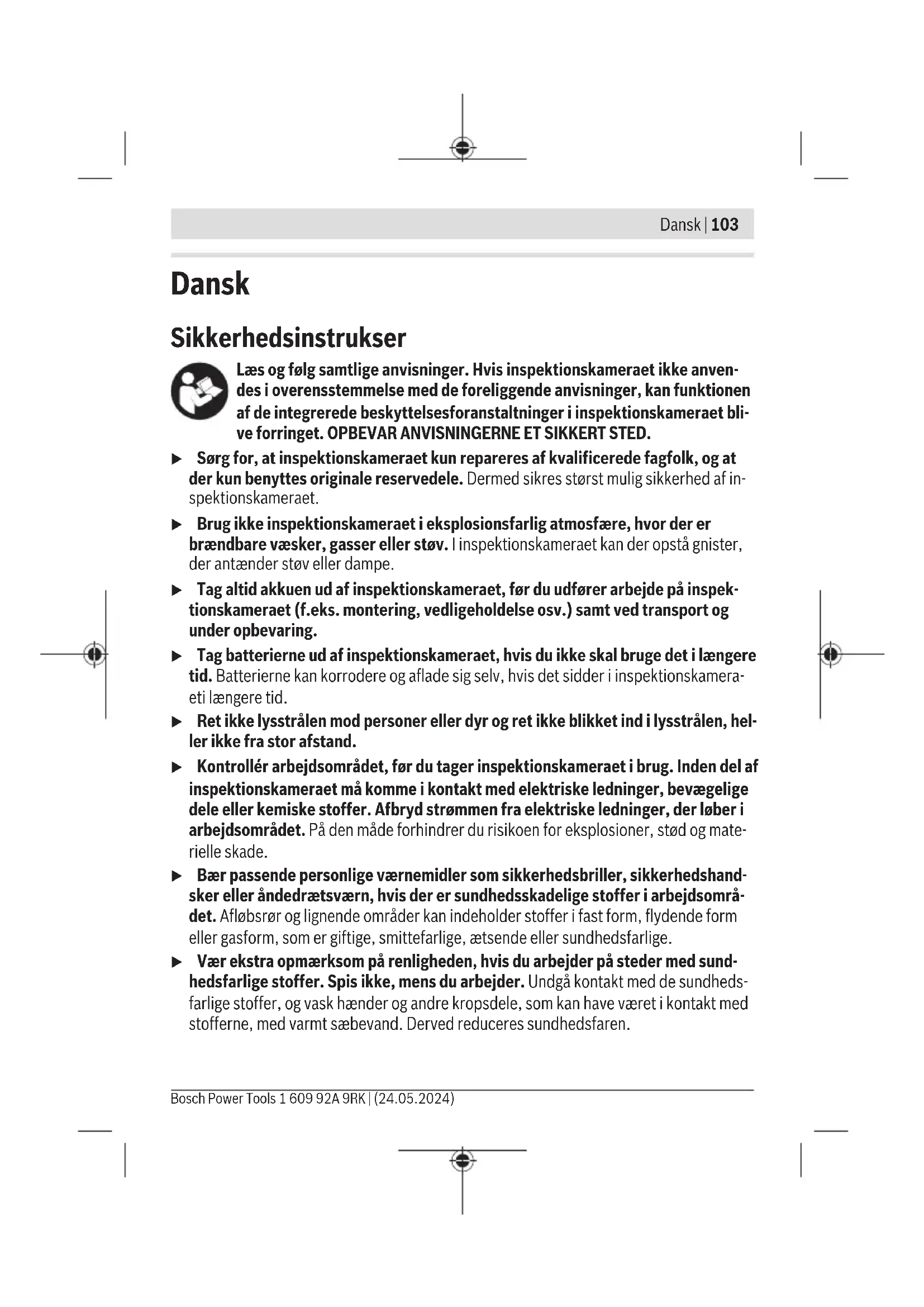

Sikkerhedsinstrukser

Læs og følg alle anvisninger. Hvis inspektionskameraet ikke anvendes i overensstemmelse med de foreliggende anvisninger, kan funktionen af de integrerede beskyttelsesforanstaltninger i inspektionskameraet blive forringet. OPBEVAR ANVISNINGERNE ET SIKKERT STED.

Sørg for, at inspektionskameraet kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres størst mulig sikkerhed af inspektionskameraet. ▸ Brug ikke inspektionskameraet i eksplosionsfarlig atmosfære, hvor der er brændbare væsker, gasser eller støv. I inspektionskameraet kan der opstå gnister, der antænder støv eller dampe. ▸ Tag altid akkuen ud af inspektionskameraet, før du udfører arbejde på inspektionskameraet (f.eks. montering, vedligeholdelse osv.) samt ved transport og under opbevaring. ▸ Tag batterierne ud af inspektionskameraet, hvis du skal bruge det i længere tid. Batterierne kan korrodere og aflade sig selv, hvis de sidder i inspektionskameraet i længere tid. ▸ Ret ikke lysstrålen mod personer eller dyr, og ret ikke blikket ind i lysstrålen, heller ikke fra stor afstand. ▸ Kontroller arbejdsområdet, før du tager inspektionskameraet i brug. Inden nogen del af inspektionskameraet må komme i kontakt med elektriske ledninger, bevægelige dele eller kemiske stoffer, skal du afbryde strømmen fra elektriske ledninger, der løber i arbejdsområdet. På den måde forhindrer du risikoen for eksplosioner, stød og materielle skader. Bær passende personlige værnemidler som sikkerhedsbriller, sikkerhedshandsker eller åndedrætsværn, hvis der er sundhedsskadelige stoffer i arbejdsområdet. Afløbsrør og lignende områder kan indeholde stoffer i fast form, flydende form eller gasform, som er giftige, smittefarlige, ætsende eller sundhedsfarlige. Vær ekstra opmærksom på renligheden, hvis du arbejder på steder med sundhedsfarlige stoffer. Spis ikke, mens du arbejder. Undgå kontakt med de sundhedsfarlige stoffer, og vask hænder og andre kropsdele, som kan have været i kontakt med stofferne, med varmt sæbevand. Derved reduceres sundhedsfaren.

Stå ikke i vand, mens du bruger inspektionskameraet. Arbejde i vand medfører risiko for elektrisk stød. ▸ Akkuen må ikke ændres eller åbnes. Fare for kortslutning. ▸ Beskadiges akkuen, eller bruges den forkert, kan der sive dampe ud. Akkuen kan antændes eller eksplodere. Tilfør frisk luft, og søg læge, hvis du føler dig utilpas. Dampene kan irritere luftvejene. Hvis akkuen anvendes forkert, eller er beskadiget, kan der slippe brændbar væske ud af akkuen. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skal du skylle med vand. Søg læge, hvis du får væsken i øjnene. Akku-væske kan give hudirritation eller forbrændinger. ▸ Akkuen kan blive beskadiget af spidse genstande som f.eks. søm eller skruetrækkere eller ydre kraftpåvirkning. Der kan opstå indvendig kortslutning, så akkuen kan antændes, ryge, eksplodere eller overophedes. ▸ Ikke-benyttede akkuer må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem batteri-kontakterne øger risikoen for personskader i form af forbrændinger. ▸ Brug kun akkuen i producentens produkter. Kun på denne måde beskyttes akkuen mod farlig overbelastning. ▸ Oplad kun akkuerne med ladere, der er anbefalet af fabrikanten. En lader, der er egnet til en bestemt type akkuer, må ikke benyttes med andre akkuer - brandfare.

Beskyt akkuen mod varme (f.eks. også mod varige solstråler, brand, snavs, vand og fugtighed). Der er risiko for eksplosion og kortslutning.

ADVARSEL

Sørg for, at knapcellebatteriet er utilgængeligt for børn. Knapceller er farlige.

Knapceller må aldrig kommes i munden eller indføres i andre kropsåbninger. Hvis du har mistanke om, at knapcellebatteriet er blevet slugt eller ført ind i en

anden kropsåbning, skal du straks søge læge. En slugt knapcelle kan inden for 2 timer forårsage alvorlige indre ætsninger og døden.

Det magnetiske tilbehør må ikke anvendes i nærheden af implantater og andet medicinsk udstyr som f.eks. pacemakere eller insulinpumper. Magneterne i tilbehøret danner et magnetfelt, som kan påvirke implantaternes eller det medicinske udstyrs funktion negativt.

Anbring ikke det magnetiske tilbehør i nærheden af magnetiske datamedier og magnetisk følsomt udstyr. Magneterne i tilbehøret kan forårsage uopretteligt datatab.

Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen.

Beregnet anvendelse

Det digitale inspektionskamera er beregnet til inspektion af vanskeligt tilgængelige eller mørke steder. Når du har monteret de medfølgende hjælpedele på kamerahovedet, kan det også bruges til at bevæge eller fjerne små og lette genstande (for eksempel små skruer).

Det digitale inspektionskamera må ikke bruges til medicinske formål. Det er heller ikke beregnet til fjernelse af blokeringer i rør eller indtrækning af kabler.

Vistekomponenter

Nummereringen af de viste komponenter refererer til billedet af inspektionskameraet på grafiksiderne.

(1) Kamerakabel (2) Kamerahoved (3) Lys i kamerahoved (4) Kameralinse (5) Display (6) Tænd/sluk-knap (7) Knap op (8) Knap venstre (9) Midterknap (10) Knap ned

106 | Dansk

(11) Knap højre (12) Knappen Fotooptagelse (13) Håndholdt enhed (14) Akku (15) Batteriadapter AA1 (16) Øvre dæksel (17) USB Type-C®-bøsning (18) USB Type-C®-kabel (19) Rom (20) Tylle til batteriadapter (21) Udløserknap (22) Lukkekappe til batteriadapter (23) Kameratilkobling (24) Lås til kamerakabel (25) Magnet (26) Krog (27) Spejl

Maks. antal billedper på intern hukommelse 30
SynsfeltA)C)	°	75
Fokus-afstandA)	mm 30-80
Maks. lysstyrke, lampe, kamerahovedA)D)	lx 200
Maks. neddykningsvarighed kamerahoved/-kabel i diesel, motorolie, ethylalkohol, benzin, AdBlue® og saltvand (26,5 % saltindhold)A)	min 30
Energiforsyning
-Akku (lithium-ion) 12 V
-batterier (alkali-mangan, med batteriadapter) 4 × 1,5 V LR6 (AA)
-akkuer (NiMH, med batteriadapter) 4 × 1,2 V HR6 (AA)
Backup-energiforsyning til lagring af klokkeslæt
-Knapcellebatteri CR2450 (3 V, lithium-		batteri)
-Batterilevetid ca. År 3
Driftstid ca. E)
-med akku (lithium-ion) F)	t	8
-med batterier (alkali-mangan) t 3
-med akkuer (NiMH, 1,2 V) t 3,5
VægtG)	kg 0,37
Mål (længde × bredde × hjde)F)	mm	242 × 140 × 66
Diameter, kamerahovedA)	mm 8,3
Længde af kamerakabelA)	m 1,5
Min. bøjeradius, kamerakabel	mm 25
Kapslingsklasse,alandholdt enchod (uden akku/bat-teriadapter)		IP54
Kapslingsklasse, kamerahoved og kamerakabelA)		IP67
Anbefalet omgivelsestemperatur ved opladning	°C	0 ... +35
Tilladt omgivelsestemperatur ved drift	°C	-10 ... +50
Tilladt omgivelsestemperatur ved opbevaring	°C	-20 ... +50

108 | Dansk

Digitalt inspektionskamera GIC 12V-4-23 C

Anbefalede akkuer GBA 12V...

Anbefalede ladere GAL 12...

GAX 18...

A) med kamerakabel GIC 4/5 Imager 8.3mm / 1.5m B) Opløsning 800 × 480 , hvis billedet forstørres på displayet eller vises i sort/hvid C) Målt via billeddiagonalen D) Ved en afstand på 50 mm og mørk omgivelse E) Med kameravisning, med funktionen Up Indication, middel displaylysstyrke, kameralys med 50% lysstyrke

F) Med GBA 12V 2.0Ah

G) Vægt uden akkuer/batterier/batteriadapter/kamerakabel

Montering

Energiforsyning

Inspektionskameraet kan drives enten med en Bosch lithium-ion-akku, med almindelige batterier eller med almindelige NiMH-akkuer.

Ladetilstandsindikatoren (c) på displayet viser lithium-ion-akkuens eller NiMH-akkuernes opladningstilstand.

Brug med batteriadapter (se billede A)

Batterierne eller NiMH-akkuerne sættes i batteriadapteren.

Batteriadapteren er udelukkende beregnet til brug i de Bosch-inspektionskameraer, som den er lavet til, og må ikke anvendes med el-værktøj.

For at isætte batterierne eller akkuerne skal du skubbe batteriadapterens tylle (20) ind i skakten (19). Læg batterierne eller akkuerne ind i tyllen som vist på lukkekappen (22).

Skub lukkekappen over tyllen, indtil den går mærkbart i indgreb og ligger helt an mod inspektionskameraet.

For at udtage batterierne eller akkuerne skal du trykke på oplåsningsknapperne (21) til lukkekappen (22) og trække lukkekappen af. Træk den indvendige tylle (20) ud af rummet (19).

Udskift altid alle batterier eller akkuer samtidigt. Brug kun batterier eller akkuer fra en og samme producent og med samme kapacitet.

Tag batterierne eller akkuerne ud af inspektionskameraet, hvis du ikke skal bruge det i længere tid. Batterierne eller akkuerne kan korrodere og aflade sig selv, hvis de sidder i inspektionskameraet i længere tid.

Brug med akku (se billede B)

Brug kun de ladere, der fremgår af de tekniske data. Kun disse ladeaggregater er afstemt i forhold til den Li-ion-akku, der bruges på dit inspektionskamera.

Bemærk! Lithium-ion-akkuer udleveres delvist opladet på grund af internationale transportforskrifter. For at sikre at akkuen fungerer 100 %, skal du oplade akkuen helt i opladeren første ibrugtagning.

For at isætte akkuen (14) skal du skubbe den ind i rummet (19), indtil den går mærkbart i indgreb og ligger helt an mod grebet på inspektionskameraet.

For at udtage akkuen (14) skal du trykke på oplåsningsknappen (21) og trække akkuen ud af rummet (19). Undgå brug af vold.

Henvisninger til optimal håndtering af akkuen

Beskyt akkuen mod fugtighed og vand.

Opbevar kun akkuen i et temperaturområde fra -20 °C til 50 °C. Opbevar ikke akkuen i bilen f.eks. om sommeren.

Når driftstiden pr. opladning forkortes væsentligt, er det tegn på, at akkuerne er slidt op og skal udskiftes.

Læs og overhold henvisningerne mht. bortskaffelse.

Montering af kamerakabel (se billede C)

Kamerakablet (1) skal monteres på den håndholdte enhed (13), når inspektionskameraet bruges.

Sæt stikket til kamerakablet (1) korrekt i kameratilslutningen (23), og tryk, indtil det går i indgreb.

Afmontering af kamerakabel (se billede D)

For at tage kamerakablet (1) af skal du presse låsen (24) sammen og trække stikket ud af den håndholdte enhed (13).

Montering af spejl, magnet eller krog (se billede E)

Spejlet (27), krogen (26) eller magneten (25) kan monteres som hjælpemiddel på kamerahovedet (2).

Skub et af de tre hjælpemidler på kamerahovedet (2), indtil det sidder korrekt, som vist på billedet.

Bemærk: Magneten (25) og krogen (26) er kun beregnet til at bevæge og fjerne små og lette genstande, som sidder løst. Ved for stor belastning kan inspektionskameraet eller hjælpemidlerne blive beskadiget.

Brug

Beskyt den håndholdte enhed og akkuen eller batteriadapteren mod direkte solindstråling. Beskyt akkuen eller batteriadapteren mod fugt. Kamerakabel (1) og kamerahoved (2) er vandtætte ved korrekt montering, mens den håndholdte enhed (13) er stænkvandsbeskyttet. Akkuen (14) og batteriadapteren er dog ikke beskyttet mod vand, og kontakt med vand indebærer en risiko for elektrisk stød eller skade. Brug en tør klud, hvis der er dug på linsen på kamerahovedet (2). Tænd ikke inspektionskameraet, før fugten er forsvundet. Ellers kan inspektionskameraet tage skade. Lyset (3) kan blive varmt, når det er tændt under drift. Berør ikke lyset, da der er risiko for forbrændinger. Udsæt ikke inspektionskameraet for ekstreme temperaturer eller temperatursvingninger. Lad dem f.eks. ikke ligge i bilen i længere tid. Lad inspektionskameraet akklimatisere, før du tager det i brug i områder med store temperatursvingninger.

Ibrugtagning

Tænd/sluk

For at tænde inspektionskameraet skal du trykke på tænd/sluk-knappen (6) eller midterknappen (9).

Bemærk: Hvis kamerakablet ikke er monteret, når du tænder inspektionskameraet, vises der en fejlmeddelelse på displayet.

For at slukke inspektionskameraet skal du trykke på tænd/sluk-knappen (6) igen, indtil displayet slukker.

Hvis der ikke trykkes på nogen knap på inspektionskameraet i et stykke tid, slukker akkuen eller batteriet automatisk for at skåne sig. Du kan fastlægge sluk-tiden i hovedmenuen.

Indstilling af lyset i kamerahovedet

Hvis du vil regulere lysstyrken, skal du trykke på knappen venstre (8) eller knappen højre (11), indtil den ønskede lysstyrke er nået, eller lyset er slukket.

Du må ikke kigge direkte ind i lyset (3) og ikke rette lyset mod andre personer. Lyset kan føre til blænding.

Forstørrelse/reduktion af billede på displayet (zoom)

Hvis du vil indstille forstørrelsen på displayvisningen, skal du trykke på knappen op (7) eller knappen ned (10), indtil den ønskede forstørrelse er nået.

Hovedmenu

For at komme til skal du trykke på midterknappen (9).

Navigering i menuen

• Rulle gennem en menu: Tryk på knap op (7) eller knap ned (10).
• Skifte til en undermenu: Tryk på midterknappen (9) eller knap højre (11). - Bekræfte et valgt menupunkt: Tryk på midterknappen (9).
• Tænde/slukke en funktion med den virtuelle knap: Tryk enten på midterknappen (9), knap højre (11) eller knap venstre (8). På den måde gemmes indstillingen.
• Vende tilbage til den næstøverste menu: Tryk kort på tænd/sluk-knappen (6).
• Forlade hovedmenuen og vende tilbage til kameravisningen: Tryk kort på tænd/sluk-knappen (6).

Menupunkter

• : Tænd eller sluk funktionen.

Hvis funktionen Up Indication er tændt, viser pilen på retningsindikatoren (b), hvad der er "opad" på billedet (se billede F).

Bemærk! Funktionen er ikke kompatibel med alle kamerakabler. Funktionen er begrænset, hvis spejlet (27) er monteret, og/eller kamerakablet (1) er placeret lodret.

• : Her kan du hente fotos, du har taget.

Med knappen ned (10) eller op (7) vælger du de ønskede filer ud fra deres dato.

Tryk på knappen højre (11) eller midterknappen (9) for at åbne en forhåndsvisning af det valgte foto.

Tryk på midterknappen (9) for at åbne den valgte fil.

• : Indstil den ønskede lysstyrke på displayet.
• : Tænd eller sluk farvevisningen på displayet (fra: Visningen er sort/hvid).
• Indstil dato og klokkeslæt til lagring af filer, og vælg dato- og tidsformat.

Bemærk: Hvis dato og klokkeslæt ikke længere gemmes, er det integrerede knapcellebatteri tomt. Brug i så fald et autoriseret Bosch-kundeservicecenter.

• Vælg det sprog, der skal bruges på displayet.
• Vælg den tid, der skal gå, før inspektionskameraet automatisk slukker, hvis der ikke trykkes på nogen knap.
• Her finder du oplysninger om værktøjer som f.eks. installeret software-version og juridiske oplysninger.

• Du kan nulstille alle menupunkter til fabriksindstillinger. Samtidig slettes alle gemte filer endegyldigt.

Lagring/overførsel af optagelser

Optagelse af et foto

Tryk på knappen Fotooptagelse (12) for at tage et billede af den aktuelle displayvisning. Billederne gemmes i inspektionskameraets interne hukommelse og kan overføres via USB Type-C®.

Dataoverførsel via USB Type-C®-brugerflade

Tænd inspektionskameraet for at foretage dataoverførsel via USB Type-C®. Åbn afdækningen til USB Type-C®-bøsningen (17). Forbind USB Type-C®-bøsningen via USB Type-C®-kablet (18) med din pc.

Tilslut inspektionskameraet til pc'en, og vælg drevet Bosch_GIC. De gemte filer kan kopieres fra inspektionskameraets interne hukommelse og flyttes over på pc'en eller slettes.

Så snart den ønskede proces er afsluttet, skal du afbryde forbindelsen til drevet som sædvanligt.

Bemærk: Afbryd altid først drevet fra pc'ens operativsystem (skub ud), da inspektionskameraets interne hukommelse ellers kan tage skade.

Fjern USB Type-C®-kablet (inspektionskameraet slukker i den forbindelse automatisk). Luk den øverste afdækning til porten (16) for at beskytte mod støv og vandstænk.

Bemærk: Brug altid kun USB Type-C®-brugerfladen, når du forbinder inspektionskameraet med en pc. Hvis du slutter inspektionskameraet til andre enheder, kan det tage skade.

Bemærk: USB Type-C®-brugerfladen bruges udelukkende til dataoverførsel. Den kan ikke bruges til opladning af batterier eller andre apparater.

Arbejdsanvisning

Kontroller de omgivelser, du ønsker at inspicere, og vær særligt opmærksom på forbindelser og farlige steder.

Bøj kamerakablet (1), så kamerahovedet uden problemer kan føres ind i de omgivelser, som skal undersøges. Før kamerakablet forsigtigt ind.

Tilpas lysstyrken til kameralyset (3), så det er let at se billedet. Ved f.eks. kraftigt reflekterende genstande kan du for eksempel opnå et bedre billede med mindre lys eller med indstilling af sort-hvid-kontrast.

Hvis de genstande, som skal undersøges, vises uskarpt, skal du reducere eller øge afstanden mellem kamerahovedet (2) og genstanden.

Fejl - årsager og afhjælpning

Fejlvisning på displayet Årsag Afhjælpning

Intern hukommelse næsten fuld Slet filerne fra den interne hukommelse.

(gul advarsel)

(rod adversel)

Intern hukommelse fuld: Slet filerne fra den interne hukommelse.

Fejl i den interne hukommelse: Genstart inspektionskameraet.

Hvis problemet fortsætter, skal du kontakte et autoriseret Bosch-kundeservicecenter.

Sørg for, at inspektionskameraet altid er rent. Rengør inspektionskameraet og alle hjælpemidler ekstra grundigt, efter du har arbejdet på steder med sundhedsfarlige stoffer.

Tør snavs af med en fugtig, blød klud. Brug ikke rengørings- eller opløsningsmiddel.

Rengør især kameralinsen (4) regelmæssigt, og undgå fnug.

Udskift det integrerede knapcellebatteri

Knapcellebatteriet skal udskiftes af Bosch eller et andet autoriseret kundeservicecenter for Bosch-el-værktøj.

Bemærk! Udskift altid knapcellebatteriet med et knapcellebatteri af samme type. Fare for eksplosion. Fjern og bortskaf afladede knapceller iht. reglerne. Afladede knapceller kan blive utætte og derved beskadige produktet eller kvæste personer.

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com

114|Dansk

Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele.

Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Dansk

Du finder adresser til andre værksteder på:

De anbefalede lithium-ion-akkuer overholder bestemmelserne om farligt gods. Akkuerne kan transporteres af brugeren på offentlig vej uden yderligere pålæg.

Ved forsendelse gennem tredjemand (f.eks. lufttransport eller spedition) skal særlige krav vedrørende emballage og mærkning overholdes. Kontakt en ekspert i farligt gods, før forsendelsen forberedes.

Send kun akkuer, hvis huset er ubeskadiget. Tilkæb åbne kontakter, og indpak akkuen på en sådan måde, at den ikke kan bevæge sig i emballagen. Følg venligst også eventuelle yderligere nationale forskrifter.

Bortskaffelse

Inspektionskamera, batterier/akkuer, tilbehør og emballage skal bortskaffes miljømæssigt korrekt, så de kan genanvendes.

Bortskaf ikke inspektionskamera og batterier/akkuer sammen med det almindelige husholdningsaffald!

Gælder kun i EU-lande:

Ifølge EU-direktivet 2012/19/EU skal inspektionskameraet, som ikke kan bruges, sorteres og genvindes. Det samme gælder ifølge EU-direktivet 2006/66/EF defekte eller udtjente akkuer/engangsbatterier.

Ved forkert bortskaffelse kan elektrisk og elektronisk affald have skadelige virkninger på miljøet og menneskers sundhed på grund af den mulige tilstedeværelse af farlige stoffer.

Akkuer/batterier:

Li-Ion:

Vær opmærksom på anvisningerne i afsnittet "Transport" (se "Transport", side 114). Det integrerede knapcellebatteri må kun fjernes af fagfolk med henblik på bortskaffelse.

Svensk

Säkerhetsanvisningar

Sikkerhetsanvisninger

Når funksjonen Up Indication er slått på, viser pilen til retningsindikatoren (b) hvor "oppe" er på bildet (se bilde F).

• Her kan du hente frem bilder som er tatt.

Med knappen ned (10) eller opp (7) velger du de ønskede filene basert på datoen.

136 | Norsk

Trykk på den høyre knappen (11) eller den midtre knappen (9) for å se en forhåndsvisning av det valgte bildet.

Ikke senk den håndholdte enheten (13) ned i vann eller andre væsker.

138 | Norsk

Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør.

Ved alle forespørsler og bestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Fax: [phone]

Du finder adresser til andre værksteder på:
