GIC 12V-4-23 C Professional - Merilna oprema BOSCH - Brezplačna navodila za uporabo

Vrsta izdelka	Inšpekcijska kamera
Znamka	Bosch
Model	GIC 12V-4-23 C Professional
Velikost zaslona	4,3 palca
Ločljivost zaslona	800 × 480 px
Ločljivost kamere	1 280 × 720 px (slike JPG)
Notranji pomnilnik	Do 30 slik
Vidno polje	75°
Razdalja ostrenja	30 – 80 mm
Največja svetilnost (LED)	200 lx (pri 50 mm)
Premer glave kamere	8,3 mm
Dolžina upogljivega kabla	1,5 m
Najmanjši radij upogiba kabla	25 mm
Napajanje	Litij-ionska baterija 12 V (GBA 12V...) ali adapter za 4 baterije AA (LR6/NiMH)
Čas delovanja (z akumulatorjem 2,0 Ah)	Približno 8 h
Čas delovanja (z alkalnimi baterijami AA)	Približno 3 h
Teža	0,37 kg
Mere (D × Š × V)	242 × 140 × 66 mm
Stopnja zaščite (ohišje)	IP54
Stopnja zaščite (glava in kabel)	IP67
Delovna temperatura	-10 °C do +50 °C
Temperatura shranjevanja	-20 °C do +50 °C
Glavne funkcije	Vizualni pregled, zajem slik, digitalni zoom, nastavljiva LED osvetlitev, indikator višine
Vzdrževanje in čiščenje	Očistite z mehko, vlažno krpo; ne uporabljajte čistil ali topil
Varnost	Ne glejte neposredno v LED; preprečite stik vode z ohišjem; upoštevajte varnostna navodila za baterije/akumulatorje
Nadomestni deli in popravila	Popravilo pri pooblaščenem servisu Bosch; nadomestni deli so na voljo na www.bosch-pt.com

Pogosto zastavljena vprašanja - GIC 12V-4-23 C Professional BOSCH

Kako vklopiti in izklopiti inšpekcijsko kamero?

Za vklop pritisnite gumb za vklop/izklop (6) ali sredinski gumb (9). Za izklop držite gumb za vklop/izklop (6) pritisnjen, dokler se zaslon ne ugasne. Če nekaj časa ne pritisnete nobenega gumba, se kamera samodejno izklopi.

Katere vrste baterij lahko uporabim z adapterjem za baterije?

Uporabite lahko alkalno-manganove baterije za enkratno uporabo (4 × 1,5 V LR6/AA) ali polnilne NiMH baterije (4 × 1,2 V HR6/AA). Vstavite jih v priloženi adapter za baterije v skladu s smerjo, prikazano na pokrovu.

Kako prenesti fotografije iz kamere na računalnik?

Vklopljeno kamero povežite z osebnim računalnikom prek priloženega kabla USB Type-C®. Odprite Raziskovalca datotek in izberite pogon 'Bosch_GIC'. Kopirajte ali premaknite datoteke. Preden odstranite kabel, varno odklopite pogon.

Kaj storiti, če je notranji pomnilnik poln?

Prikaže se rumeno ali rdeče opozorilo. Izbrišite datoteke iz notranjega pomnilnika tako, da jih prenesete na računalnik ali izbrišete prek glavnega menija (možnost 'Izbriši' ali 'Formatiraj'). Funkcija ponastavitve prav tako izbriše vse datoteke.

Kakšen je pomen stopnje zaščite IP67 za glavo in kabel?

IP67 pomeni, da sta glava in kabel kamere zaščitena pred začasno potopitvijo v vodo (do 1 m za 30 minut) in pred prahom. Ohišja ne potapljajte (samo IP54).

Ali lahko uporabim inšpekcijsko kamero za čiščenje cevi?

Ne, inšpekcijska kamera ni namenjena čiščenju cevi niti polaganju ali vlečenju kablov. Služi izključno za vizualni pregled težko dostopnih ali temnih mest.

Kako očistiti kamero po uporabi v umazanem okolju?

Kamero in dodatke previdno očistite z mehko, vlažno krpo. Ne uporabljajte čistil ali topil. Ohišja nikoli ne potapljajte v vodo. Redno čistite optiko (4), da preprečite nabiranje prahu.

Kdaj je treba zamenjati vgrajeno gumbno baterijo in kako?

Gumbna baterija (CR2450) ohranja uro. Če datum in ura nista več shranjena, je baterija prazna. Zamenjavo mora opraviti pooblaščeni servis Bosch. Ne poskušajte je zamenjati sami.

Kateri dodatki so priloženi kameri?

Priloženi dodatki vključujejo ogledalo (27), kavelj (26) in magnet (25), ki se namestijo na glavo kamere. Vključena sta tudi adapter za baterije (15) in kabel USB Type-C (18). Akumulator (14) se lahko prodaja posebej.

Kaj storiti ob prikazu napake na zaslonu?

Preverite sporočilo: rumeno ali rdeče opozorilo pomeni poln pomnilnik (izbrišite datoteke). 'Napaka v notranjem pomnilniku' zahteva ponovni zagon. Če težava ne izgine, se obrnite na pooblaščeni servis Bosch.

NAVODILA ZA UPORABO GIC 12V-4-23 C Professional BOSCH

Prikaz napake na zaslonu | Vzrok | Rešitev

Notranji pomnilnik je skoraj poln. | Izbrišite datoteke iz notranjega pomnilnika.

(rumeno opozorilo)

(rdeče opozorilo)

Notranji pomnilnik je poln. | Izbrišite datoteke iz notranjega pomnilnika.

Napaka notranjega pomnilnika. | Ponovno zaženite kamero za pregled. Če težava še vedno obstaja, se obrnite na pooblaščeni servisni center Bosch.

Vzdrževanje in servis

Vzdrževanje in čiščenje

Ročnega dela (13) ne potapljajte v vodo ali druge tekočine.

Preberite in upoštevajte vsa navodila. Če kamere za pregled ne uporabljate v skladu s priloženimi navodili, se lahko vgrajena zaščitna oprema poškoduje. Ta navodila skrbno shranite.

• Popravilo kamere za pregled smejo izvajati le usposobljeni strokovnjaki samo z originalnimi rezervnimi deli. S tem je zagotovljena popolna varnost kamere za pregled. S kamero za pregled ne smete delati v okolju, kjer obstaja nevarnost eksplozije in kjer so prisotne gorljive tekočine, plini ali prah. Kamera za pregled lahko povzroči iskrenje, zaradi katerega se lahko vnamejo prah ali hlapi. Pred izvajanjem kakršnih koli prilagoditev kamere za pregled (npr. namestitev, vzdrževanje itd.) iz nje odstranite akumulatorsko baterijo. Enako storite tudi pred transportom in skladiščenjem kamere za pregled. Če kamere za pregled dalj časa ne boste uporabljali, iz nje odstranite baterije. Če baterije dlje časa pustite v kameri za pregled, lahko korodirajo. Svetlobnega žarka ne usmerjajte na osebe ali živali in ne glejte v svetlobni žarek, tudi ne iz večje razdalje.

Pred uporabo pregledovalne kamere preverite delovno območje. Noben del pregledovalne kamere ne sme priti v stik z električnimi napeljavami, premikajočimi deli ali kemičnimi snovmi. Prekinite tokokrog električnih napeljav, ki potekajo v delovnem območju. Ti ukrepi znižajo tveganje eksplozij, električnega udara in materialne škode. Nosite primerno osebno zaščitno opremo, kot so zaščitna očala, zaščitne rokavice ali zaščitna maska, kadar so v delovnem območju zdravju škodljive snovi. Odvodni kanali ali podobni predeli lahko vsebujejo trde, tekoče ali plinaste snovi, ki so lahko strupene, kužne, jedke ali kako drugače zdravju škodljive. Na čistočo se posebej pazite, kadar izvajate delo v območjih z zdravju škodljivimi snovmi. Med delom ne jejte. Preprečite stik z zdravju škodljivimi snovmi in si po delu roke in druge dele telesa, ki so lahko prišli v stik z njimi, očistite z vročo milnico. Tako lahko znižate tveganje za zdravje. ▶ Kadar uporabljate pregledovalno kamero, ne stojte v vodi. Zaradi dela v vodi obstaja nevarnost električnega udara. ▶ Akumulatorske baterije ne spreminjajte in ne odpirajte. Obstaja nevarnost kratkega stika. Če je akumulatorska baterija poškodovana ali če jo nepravilno uporabljate, lahko iz nje uhajajo pare. Akumulatorska baterija se lahko vname ali eksplodira. Poskrbite za dovod svežega zraka in se v primeru težav obrnite na zdravnika. Pare lahko povzročijo draženje dihalnih poti. V primeru napačne uporabe ali poškodovane akumulatorske baterije lahko iz akumulatorske baterije izteče tekočina. Izogibajte se stiku z njo. Pri naključnem stiku prizadeto mesto izperite z vodo. Če pride tekočina v oko, poleg tega poiščite tudi zdravniško pomoč. Iztekajoča akumulatorska tekočina lahko povzroči draženje kože ali opekline. Koničasti predmeti, kot so na primer žeblji ali izvijači, in zunanji vplivi lahko poškodujejo akumulatorsko baterijo. Pojavi se lahko kratek stik, zaradi katerega lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira. Akumulatorska baterija, ki je ne uporabljate, ne sme priti v stik s pisarniškimi sponkami, kovanci, ključi, žeblji, vijaki in drugimi manjšimi kovinskimi predmeti, ki bi lahko povzročili premostitev kontaktov. Kratek stik med akumulatorskimi kontakti lahko povzroči opekline ali požar. ▶ Akumulatorsko baterijo uporabljajte samo z izdelki proizvajalca. Le tako je akumulatorska baterija zaščitena pred nevarno preobremenitvijo.

▶ Akumulatorske baterije polnite samo s polnilniki, ki jih priporoča proizvajalec. Polnilnik, ki je namenjen določeni vrsti akumulatorskih baterij, se lahko vname, če ga uporabljate za polnjenje drugačnih akumulatorskih baterij.

Akumulatorsko baterijo zaščitite pred vročino, npr. tudi pred neposredno sončno svetlobo, ognjem, umazanijo, vodo in vlago.

Obstaja nevarnost eksplozije in kratkega stika.

OPOZORILO

Gumbne baterije hranite zunaj dosega otrok. Gumbne baterije so nevarne.

Gumbnih baterij ne smete nikoli pogoltniti ali vstavljati v druge telesne odprtine. Če sumite, da je nekdo pogoltnil gumbno baterijo ali jo vstavil v druge telesne odprtine, takoj poiščite zdravniško pomoč. Zaužitje gumbne baterije lahko v 2 urah povzroči resne notranje razjede in smrt.

Magneta ne približujte vsadkom in drugim zdravstvenim napravam, npr. srčnim spodbujevalnikom ali inzulinskim črpalkam. Magneti ustvarijo polje, ki lahko vpliva na delovanje vsadkov ali zdravstvenih naprav.

Magnetni pribor ne sme biti v bližini magnetnih nosilcev podatkov in naprav, ki so občutljive na delovanje magneta. Zaradi magnetnih vplivov pribora lahko pride do nepopravljivih izgub podatkov.

Opis izdelka in storitev

Upoštevajte slike na začetku navodil za uporabo.

Namen uporabe

Digitalna pregledovalna kamera je primerna za pregledovanje težko dostopnih ali temnih območij. Po montaži skupaj s priloženim pomožnim sredstvom na glavi kamere je primerna tudi za premikanje in odstranjevanje manjših in lažjih predmetov (npr. manjših vijakov).

Digitalne pregledovalne kamere ne smete uporabljati v zdravstvene namene. Prav tako ni primerna za odpravljanje zamašitev cevi ali napeljevanje kablov.

Oštevilčenje komponent na sliki se nanaša na predstavitev pregledovalne kamere na straneh s shemami.

(1) Kabel kamere (2) Glava kamere (3) Svetilka v glavi kamere (4) Leča kamere (5) Zaslon (6) Tipka za vklop/izklop (7) Tipka navzgor (8) Leva tipka (9) Srednja tipka

(10) Tipka navzdol (11) Desna tipka (12) Tipka za fotografiranje (13) Ročna naprava (14) Akumulatorska baterija (15) Adapter za alkalne baterije AA (16) Zgornji pokrov (17) Vhod USB Type-C (18) Kabel USB Type-C (19) Predal za baterije (20) Ohišje adapterja za baterije (21) Gumb za sprostitev (22) Pokrovček adapterja za alkalne baterije (23) Priključek za kamero (24) Zadrževalnik za kabel kamere (25) Magnet (26) Kljukica

(27) Ogledalo

a) Ta pribor ni vključen v standardni obseg dobave. b) USB Type-C® in USB-C® sta blagovni znamki USB Implementers Forum.

Prikazani elementi

(a) Prikaz stanja funkcije Up Indication (b) Prikaz smeri funkcije Up Indication (c) Prikaz stanja napolnjenosti akumulatorske baterije/baterij

Tehnični podatki

Digitalna preglodevalna kamera GIC 12V-4-23 C
Kataloška stevilka	3 601 B41 5..
Velikost zaslona " 4,3
Ločljivost zaslona px 800 × 480
Ločljivost kamere/slikovnih datotekA)B)	px 1280 × 720
Format posnetka zaslona.JPG
Najv. stevilo sik na notranjem pomnilniku 30
Vidno poljeA)C)	° 75
Razdalja do goriščaA)	mm 30-80
Najv. svetilnost svetilke v glavi kamereA)D)	lx 200
Najv. dovoljena dolžina potopä glavne/kabla kamere v dizelsko gorivo, motorno olje, etanol, bencin, sredstvo AdBlue®ali slano vodo (s slanostjo 26,5 %)A)	min 30
Napajanje
- Akumulatorsta baterija (litij-ionska) 12 V
- Baterije (mangan-alkalne, z adapterjem za baterije)	4 × 1,5 V LR6 (AA)
- Akumulatorste baterije (NiMH, z adapterjem za baterije)	4 × 1,2 V HR6 (AA)
Rezervno napajanje za shranjevanje Časa
- Gumbna baterija CR2450 (3 V, litijeva	baterija)

Digitalna pregledovalna kamera GIC 12V-4-23 C

- Živiljenjska doba baterije pribl. V letih 3
Čas delovanja pribl. E)
- z (litij-ionsko) akumulatorsko baterijo F)	h	8
- z (mangan-alkalnimi) baterijami za enkratno uporabo	h	3
- z akumulatorskimi baterijami (NiMH, 1,2 V) h 3,5
Teža G)	kg 0,37
Dimenzije (dolžina × širina × višina) F)	mm 242 × 140 × 66
Premer glave kamere A)	mm 8,3
Dolžina kabla kamere A)	m 1,5
Najmanjiš premer upogibanja kabla kamere mm 25
Vrsta zašcite ročne naprave (brez akumulatorske baterije/adapterja za baterije)		IP54
Vrsta zašcite glave in kabla kamere A)		IP67
Priporočena zunanja temperatura med polnjenjem °C 0 ... +35
Dovoljena zunanja temperatura med delovanjem °C -10 ... +50
Dovoljena zunanja temperatura med shranjevanjem °C -20 ... +50
Priporočene akumulatorske baterije GBA 12V...
Priporočeni polnilniki GAL 12...		GAX 18...

A) s kablom kamere GIC 4/5 Imager 8.3mm/1.5m B) Ločljivost 800 × 480, če je slika na zaslonu povečana ali prikazana črno-belo C) Izmerjeno po diagonali slike D) Pri razdalji 50 mm in temni okolici E) S prikazom kamere, s funkcijo Up Indication, pri srednji svetlosti zaslona, s svetilko na kameri pri 50 % svetlosti F) Z akumulatorsko baterijo GBA 12V 2.0Ah G) Teža brez akumulatorskih baterij/baterij/adapterja za baterije/kabla kamere

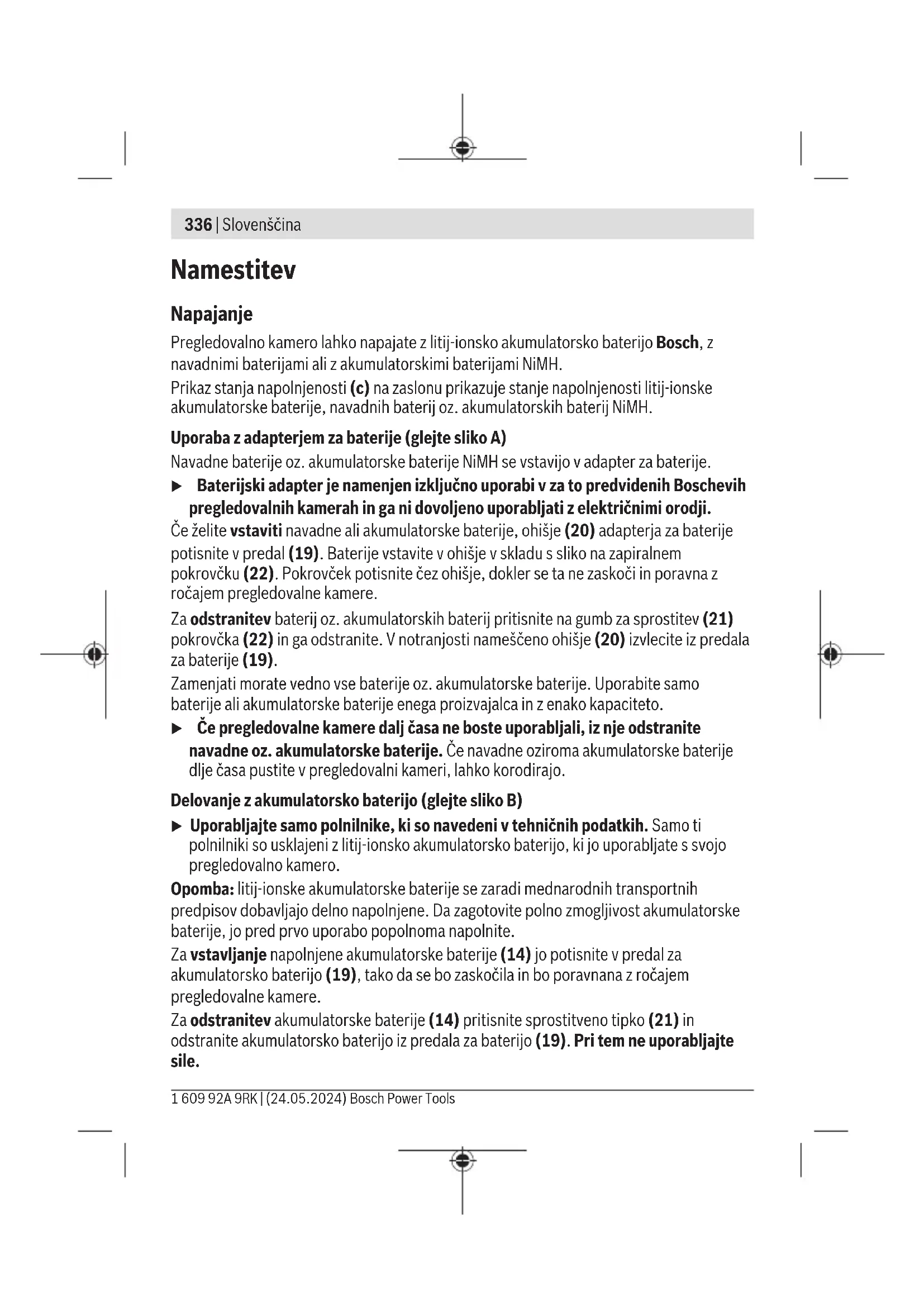

Nameščanje

Napajanje

Pregledovalno kamero lahko napajate z litij-ionsko akumulatorsko baterijo Bosch, z navadnimi baterijami ali z akumulatorskimi baterijami NiMH.

Prikaz stanja napolnjenosti (c) na zaslonu prikazuje stanje napolnjenosti litij-ionske akumulatorske baterije, navadnih baterij oz. akumulatorskih baterij NiMH.

Uporaba z adapterjem za baterije (glejte sliko A)

Navadne baterije oz. akumulatorske baterije NiMH se vstavijo v adapter za baterije.

▶ Baterijski adapter je namenjen izključno uporabi v za to predvidenih Boschevih pregledovalnih kamerah in ga ni dovoljeno uporabljati z električnimi orodji.

Če želite vstaviti navadne ali akumulatorske baterije, ohišje (20) adapterja za baterije potisnite v predal (19). Baterije vstavite v ohišje v skladu s sliko na zapiralnem pokrovčku (22). Pokrovček potisnite čez ohišje, dokler se ta ne zaskoči in poravna z ročajem pregledovalne kamere.

Za odstranitev baterij oz. akumulatorskih baterij pritisnite na gumb za sprostitev (21) pokrovčka (22) in ga odstranite. V notranjosti nameščeno ohišje (20) izvlecite iz predala za baterije (19).

Zamenjati morate vedno vse baterije oz. akumulatorske baterije. Uporabite samo baterije ali akumulatorske baterije enega proizvajalca in z enako kapaciteto.

Če pregledovalne kamere dalj časa ne boste uporabljali, iz nje odstranite navadne oz. akumulatorske baterije. Če navadne oziroma akumulatorske baterije dlje časa pustite v pregledovalni kameri, lahko korodirajo.

Delovanje z akumulatorsko baterijo (glejte sliko B)

Uporabljajte samo polnilnike, ki so navedeni v tehničnih podatkih. Samo ti polnilniki so usklajeni z litij-ionsko akumulatorsko baterijo, ki jo uporabljate s svojo pregledovalno kamero.

Opomba: litij-ionske akumulatorske baterije se zaradi mednarodnih transportnih predpisov dobavljajo delno napolnjene. Da zagotovite polno zmogljivost akumulatorske baterije, jo pred prvo uporabo popolnoma napolnite.

Za vstavljanje napolnjene akumulatorske baterije (14) jo potisnite v predal za akumulatorsko baterijo (19), tako se bo zaskočila in bo poravnana z ročajem pregledovalne kamere.

Za odstranitev akumulatorske baterije (14) pritisnite sprostitveno tipko (21) in odstranite akumulatorsko baterijo iz predala za baterijo (19). Pri tem ne uporabljajte sile.

Navodila za optimalno uporabo akumulatorske baterije

Akumulatorsko baterijo zavarujte pred vlago in vodo.

Akumulatorsko baterijo skladiščite samo v temperaturnem območju od -20 °C do 50 °C.

Poleti ne dovolite, da bi akumulatorska baterija obležala v avtomobilu.

Bistveno krajši čas delovanja po polnjenju pomeni, da je akumulatorska baterija

Za odstranitev kabla kamere (1) stisnite blokirni mehanizem (24) skupaj in iztaknite vtič iz naprave (13).

Montaža ogledala, magneta ali kljukice (glejte sliko E)

Ogledalo (27), kljukico (26) ali magnet (25) je mogoče kot pripomoček namestiti na glavo kamere (2).

Potisnite enega izmed 3 pomožnih sredstev, tako kot je prikazano na sliki, na glavo kamere (2) do prislona.

Opomba: magnet (25) in kljukica (26) sta primerna samo za premikanje in odstranjevanje prostih, majhnih in lahkih predmetov. Zaradi premočnega vlečenja lahko poškodujete pregledovalno kamero ali pomožno sredstvo.

Delovanje

Ročno napravo in akumulatorsko baterijo oz. adapter za baterije zaščitite pred neposredno sončno svetlobo. Akumulatorsko baterijo oz. adapter za baterije zaščitite pred vlago. Kabel kamere (1) in glava kamere (2) sta ob pravilni montaži vodotesna, ročna naprava (13) pa je zaščitena pred škropljenjem vode. Akumulatorska baterija (14) in adapter za baterije nista zaščitena pred vodo, zato lahko ob stiku z vodo pride do električnega udara ali poškodb na napravi.

Pregledovalne kamere ne uporabljajte, če je leča na glavi kamere (2) poškodovana. Pregledovalno kamero vklopite šele po tem, ko je vlaga izparela. Sicer se pregledovalna kamera lahko poškoduje.

338 | Slovenščina

Vklopljena lučka (3) se lahko med delovanjem močno segreje. Ne dotikajte se lučke, da se izognete možnosti opeklin. Pregledovalna kamera ne sme biti izpostavljena ekstremnim temperaturam ali temperaturnim nihanjem. Ne dovolite, da bi naprava dalj časa ležala v avtomobilu. Pri večjih temperaturnih nihanjih počakajte, da se temperatura pregledovalne kamere najprej ustali, šele nato napravo uporabite.

Zagon

Vklop/izklop

Za vklop pregledovalne kamere pritisnite tipko za vklop/izklop (6) ali srednjo tipko (9).

Opomba: če ob vklopu kabel kamere ni priključen, se na zaslonu prikaže sporočilo o napaki.

Za izklop pregledovalne kamere pritisnite in pridržite tipko za vklop/izklop (6), dokler se zaslon ne izklopi.

Če nekaj časa ne pritisnete nobene tipke na pregledovalni kameri, se naprava zaradi varčevanja z akumulatorsko baterijo oz. navadnimi baterijami samodejno izklopi. Čas, po katerem se naprava izklopi, lahko določite v glavnem meniju.

Ne glejte neposredno v lučko (3) in ne usmerjajte lučke v druge osebe. Svetloba lučke lahko zablešči v oči.

Za nastavitev povečave zaslonskega prikaza tipko navzgor (7) oz. tipko navzdol (10) pritisnite tolikokrat, da dosežete želeno povečavo.

Glavni meni

Zavstop: pritisnite srednjo tipko (9).

Navigacija v meniju

• Za brskanje po meniju: pritisnite tipko navzgor (7) ali tipko navzdol (10).
• Za vstop v podmeni: pritisnite srednjo tipko (9) ali desno tipko (11).
• Za potrditev izbrane menijske možnosti: pritisnite srednjo tipko (9).
• Za vklop/izklop funkcije z virtualnim stikalom: pritisnite srednjo tipko (9), desno tipko (11) ali levo tipko (8). Nastavitev se s tem tudi shrani.
• Za vrnitev v nadrejeni meni: na kratko pritisnite tipko za vklop/izklop (6).
• Za izhod iz glavnega menija in vrnitev na prikaz kamere: na kratko pritisnite tipko za vklop/izklop (6).

Menijske možnosti

• : vklopite ali izklopite funkcijo.

Če je funkcija Up Indication vklopljena, puščica prikaza smeri (b) označuje, kje je „zgoraj" na sliki (glejte sliko F).

Opomba: funkcija ni združljiva z vsemi kabli kamere. Če je nameščeno ogledalo (27) in/ali če je kabel kamere (1) v navpični legi, je funkcija omejena.

: tu si lahko ogledate posnete fotografije.

S tipkama navzdol (10) oz. navzgor (7) izberite želene datoteke na podlagi datuma.

Pritisnite srednjo tipko (9), da odprete izbrano datoteko.

• : nastavite želeno svetlost zaslona.
• : vklopite ali izklopite barvni prikaz na zaslonu (če je izklopljen: prikaz bo črno-bel). - Nastavitve orodja >
• : nastavite datum in čas za shranjevanje datotek in izberite format prikaza datuma in časa.

Opomba: če se datum in čas ne shranita, je vgrajena gumbna baterija izpraznjena.

V tem primeru se obrnite na pooblaščenega serviserja Bosch.

• : izberite jezik, ki se uporablja na prikazu.
• : izberite časovni interval, po katerem se pregledovalna kamera samodejno izklopi, če ne pritisnete nobene tipke.
• : tukaj najdete vse informacije o napravi, npr. nameščeno različico programske opreme in pravne informacije.
• : vse menijske možnosti lahko ponastavite na tovarniške nastavitve. Ob tem se vse shranjene datoteke dokončno izbrišejo.

Shranjevanje/prenos posnetkov

Zajem fotografije

Za zajem trenutnega zaslonskega prikaza pritisnite tipko za fotografiranje (12).

Fotografije se shranijo na notranjem pomnilniku pregledovalne kamere, z njega pa jih lahko prenesete prek kabla USB Type-C®.

340 | Slovenščina

Prenos podatkov prek vmesnika USB Type-C

Za prenos podatkov prek kabla USB Type-C® vklopite pregledovalno kamero. Odprite pokrov vhoda USB Type-C® (17). Vhod USB Type-C® prek kabla USB Type-C® (18) povežite z osebnim računalnikom.

Na svojem računalniku odprite raziskovalec datotek in izberite pogon Bosch_GIC. Shranjene datoteke lahko kopirate, prenesete na svoj osebni računalnik ali izbrišete z notranjega pomnilnika pregledovalne kamere.

Po koncu želenega postopka pogon pravilno odklopite.

Opomba: pogon vedno varno odstranite z osebnega računalnika (Izvrzi pogon), sicer se lahko notranji pomnilnik pregledovalne kamere poškoduje.

Odstranite kabel USB Type-C® (pregledovalna kamera se samodejno izklopi). Zaprite zgornji pokrov (16), da napravo zaščitite pred prahom in škropljenjem vode.

Opomba: pregledovalno kamero lahko prek vmesnika USB Type-C® povežete izključno z osebnim računalnikom. Če pregledovalno kamero priključite na druge naprave, se lahko ta poškoduje.

Opomba: priključek USB Type-C® je namenjen izključno prenosu podatkov, baterij in akumulatorskih baterij z njim ni mogoče polniti.

Navodila za delo

Preverite okolico, ki jo želite pregledati, in se posebej pazite na ovire ali nevarna mesta. Prepognite kabel kamere (1) tako, da boste lahko glavo kamere dobro uvedli v okolico, ki jo želite pregledati. Previdno napeljite kabel kamere.

Svetlost lučke kamere (3) nastavite tako, da bo slika jasna. Če se svetloba od predmetov močno odseva, lahko na primer z uporabo črno-belega kontrasta ali z zmanjšanjem svetlosti dosežete boljšo sliko.

Če so pregledovani predmeti prikazani preveč neostro, potem znižajte ali povečajte razdaljo med glavo kamere (2) in predmetom.

Napake - vzroki in pomoč

Prikaz napak na zaslonu

(rumeno opozorilo)

Vzrok Ukrepi

Notranji pomnilnik je Z notranjega pomnilnika izbriši datoteke. skoraj poln

Prikaz napak na zaslonu

Vzrok Ukrepi

(rdeče opozorilo)

Notranji pomnilnik je Z notranjega pomnilnika izbrišite datoteke. poln

Napaka notranjega Znova zaženite pregledovalno kamero. pomnilnika Če s tem težave ne odpravite, se obrnite na pooblaščenega serviserja Bosch.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

Ročnega orodja (13) nikoli ne potapljajte v vodo ali v druge tekočine.

Pregledovalna kamera Naj bo vedno čista. Po izvajanju del v območjih z zdravju škodljivimi snovmi še posebej temeljito očistite pregledovalno kamero in vsa pomožna sredstva.

Umazanijo obrišite z vlažno, mehko krpo. Ne uporabljajte čistilnih sredstev ali topil.

Temeljito in redno čistite lečo kamere (4) in pri tem pazite na mucke.

Zamenjava vgrajene gumbne celice

Gumbno celico mora zamenjati pooblaščeni serviser za Boschova električna orodja.

Pozor: gumbno celico vedno zamenjajte z gumbno celico iste vrste. Obstaja nevarnost eksplozije. Izpraznjene gumbne baterije pravilno odstranite in zavrzite. Izpraznjene gumbne baterije se lahko razlijejo in poškodujejo izdelek ali osebe.

Servisna služba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Tehnične skice in informacije glede nadomestnih delov najdete na:

www.bosch-pt.com

Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o naših izdelkih in pripadajočem priboru.

Ob vseh vprašanjih in naročilih rezervnih delov nujno sporočite 10-mestno številko na tipski ploščici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovškova 55a

Bosch Power Tools 1609 92A 9RK| (24.05.2024)

342 | Slovenščina

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

www.bosch.si

Naslove drugih servisnih mest najdete na povezavi:

Za priporočene litij-ionske akumulatorske baterije veljajo zahteve zakonodaje o nevarnih snoveh. Uporabnik lahko akumulatorske baterije brez omejitev prevaža v cestnem prometu.

Pri pošiljkah, ki jih opravijo tretje osebe (npr. zračni transport ali špedicija), je treba upoštevati posebne zahteve glede embalaže in oznak. Pri pripravi odpreme mora obvezno sodelovati strokovnjak za nevarne snovi.

Akumulatorske baterije pošiljajte samo, če je njihovo ohišje nepoškodovano. Prelepite odprte kontakte in akumulatorsko baterijo zapakirajte tako, da se v embalaži ne premika. Upoštevajte tudi morebitne druge nacionalne predpise.

Odlaganje

Pregledovalno kamero, baterije/akumulatorske baterije, pribor in embalažo morate oddati v reciklažo na okolju prijazen način.

Pregledovalnih kamer in akumulatorskih/običajnih baterij ne smete odvreči med gospodinjske odpadke!

Zgolj za države Evropske unije:

Odslužene pregledovalne kamere (v skladu z Direktivo 2012/19/EU) in okvarjene ali izrabljene akumulatorske/navadne baterije (v skladu z Direktivo 2006/66/ES) je treba zbirati ločeno in jih reciklirati na okolju prijazen način.

Odpadna električna in elektronska oprema, ki ni zavržena strokovno, lahko negativno vpliva na okolje in zdravje ljudi, saj morda vsebuje nevarne snovi.

Akumulatorske/običajne baterije:

Litijevi ioni:

Vgrajene gumbne baterije lahko odstrani in zavrže le strokovno osebje.

Hrvaščina

Varnostna navodila

Preberite vsa navodila in jih shranite. Če inspekcijske kamere ne uporabljate v skladu s temi navodili, lahko to negativno vpliva na delovanje vgrajenih zaščitnih naprav v inspekcijski kameri. DOBRO SHRANITE TA NAVODILA.

Digitalna inspekcijska kamera GIC12V-4-23C

Dovoljena temperatura okolice pri delu ° C - 10... +50

Dovoljena temperatura okolice pri skladiščenju ° C - 20... +50

Priporočene akumulatorske baterije GBA 12V...

Povečanje/pomanjšanje slike na zaslonu (zumiranje)

Fotoaparat moten
