Type de produit	Caméra d'inspection
Marque	Bosch
Modèle	GIC 12V-4-23 C Professional
Taille de l'écran	4,3 pouces
Résolution de l'écran	800 × 480 px
Résolution de la caméra	1 280 × 720 px (images JPG)
Capacité de stockage interne	Jusqu'à 30 images
Champ de vision	75°
Distance de mise au point	30 – 80 mm
Intensité lumineuse maxi (LED)	200 lx (à 50 mm)
Diamètre de la tête de caméra	8,3 mm
Longueur du câble flexible	1,5 m
Rayon de courbure min. du câble	25 mm
Alimentation électrique	Accu Lithium-Ion 12 V (GBA 12V...) ou adaptateur pour 4 piles AA (LR6/NiMH)
Autonomie (avec accu 2,0 Ah)	Environ 8 h
Autonomie (avec piles alcalines AA)	Environ 3 h
Poids	0,37 kg
Dimensions (L × l × h)	242 × 140 × 66 mm
Indice de protection (boîtier)	IP54
Indice de protection (tête et câble)	IP67
Température d'utilisation	-10 °C à +50 °C
Température de stockage	-20 °C à +50 °C
Fonctions principales	Inspection visuelle, capture d'images, zoom numérique, éclairage LED réglable, indicateur de haut
Entretien et nettoyage	Nettoyer avec un chiffon doux et humide ; ne pas utiliser de détergents ou solvants
Sécurité	Ne pas regarder directement la LED ; éviter tout contact avec l'eau sur le boîtier ; respecter les consignes de sécurité pour les piles/accus
Pièces détachées et réparabilité	Réparation par un réparateur agréé Bosch ; pièces de rechange disponibles sur www.bosch-pt.com

FOIRE AUX QUESTIONS - GIC 12V-4-23 C Professional BOSCH

Comment mettre en marche et éteindre la caméra d'inspection ?

Pour mettre en marche, appuyez sur la touche Marche/Arrêt (6) ou la touche centrale (9). Pour éteindre, maintenez la touche Marche/Arrêt (6) enfoncée jusqu'à ce que l'écran s'éteigne. Si aucune touche n'est actionnée pendant un certain temps, la caméra s'éteint automatiquement.

Quels types de piles puis-je utiliser avec l'adaptateur piles ?

Vous pouvez utiliser des piles jetables alcalines au manganèse (4 × 1,5 V LR6/AA) ou des piles rechargeables NiMH (4 × 1,2 V HR6/AA). Insérez-les dans l'adaptateur piles fourni en respectant le sens indiqué sur le couvercle.

Comment transférer les photos de la caméra vers un ordinateur ?

Connectez la caméra allumée à un PC via le câble USB Type-C® fourni. Ouvrez l'explorateur de fichiers et sélectionnez le lecteur 'Bosch_GIC'. Copiez ou déplacez les fichiers. Déconnectez le lecteur en toute sécurité avant de retirer le câble.

Que faire si la mémoire interne est pleine ?

Un avertissement jaune ou rouge s'affiche. Effacez des fichiers de la mémoire interne en les transférant sur un PC ou en les supprimant via le menu principal (option 'Supprimer' ou 'Formater'). La fonction de réinitialisation efface également tous les fichiers.

Quelle est la signification de l'indice de protection IP67 pour la tête et le câble ?

IP67 signifie que la tête et le câble de la caméra sont protégés contre l'immersion temporaire dans l'eau (jusqu'à 1 m pendant 30 minutes) et contre les poussières. Ne pas immerger le boîtier (IP54 uniquement).

Puis-je utiliser la caméra d'inspection pour déboucher des tuyaux ?

Non, la caméra d'inspection n'est pas conçue pour déboucher des tuyaux ni pour la pose ou le tirage de câbles. Elle sert uniquement à inspecter visuellement des endroits difficiles d'accès ou sombres.

Comment nettoyer la caméra après une utilisation dans un environnement sale ?

Nettoyez soigneusement la caméra et les accessoires avec un chiffon doux et humide. N'utilisez pas de détergents ou de solvants. Ne plongez jamais le boîtier dans l'eau. Nettoyez régulièrement l'optique (4) pour éviter les peluches.

Quand faut-il remplacer la pile bouton intégrée et comment ?

La pile bouton (CR2450) permet de conserver l'heure. Si la date et l'heure ne sont plus enregistrées, la pile est vide. Le remplacement doit être effectué par un centre de service après-vente agréé Bosch. N'essayez pas de la remplacer vous-même.

Quels accessoires sont fournis avec la caméra ?

Les accessoires fournis incluent un miroir (27), un crochet (26) et un aimant (25) qui se montent sur la tête de caméra. L'adaptateur piles (15) et le câble USB Type-C (18) sont également inclus. L'accumulateur (14) peut être vendu séparément.

Que faire en cas d'affichage d'erreur sur l'écran ?

Vérifiez le message : un avertissement jaune ou rouge indique une mémoire pleine (effacez des fichiers). Une 'Erreur dans la mémoire interne' nécessite un redémarrage. Si le problème persiste, contactez un centre de service après-vente agréé Bosch.

MODE D'EMPLOI GIC 12V-4-23 C Professional BOSCH

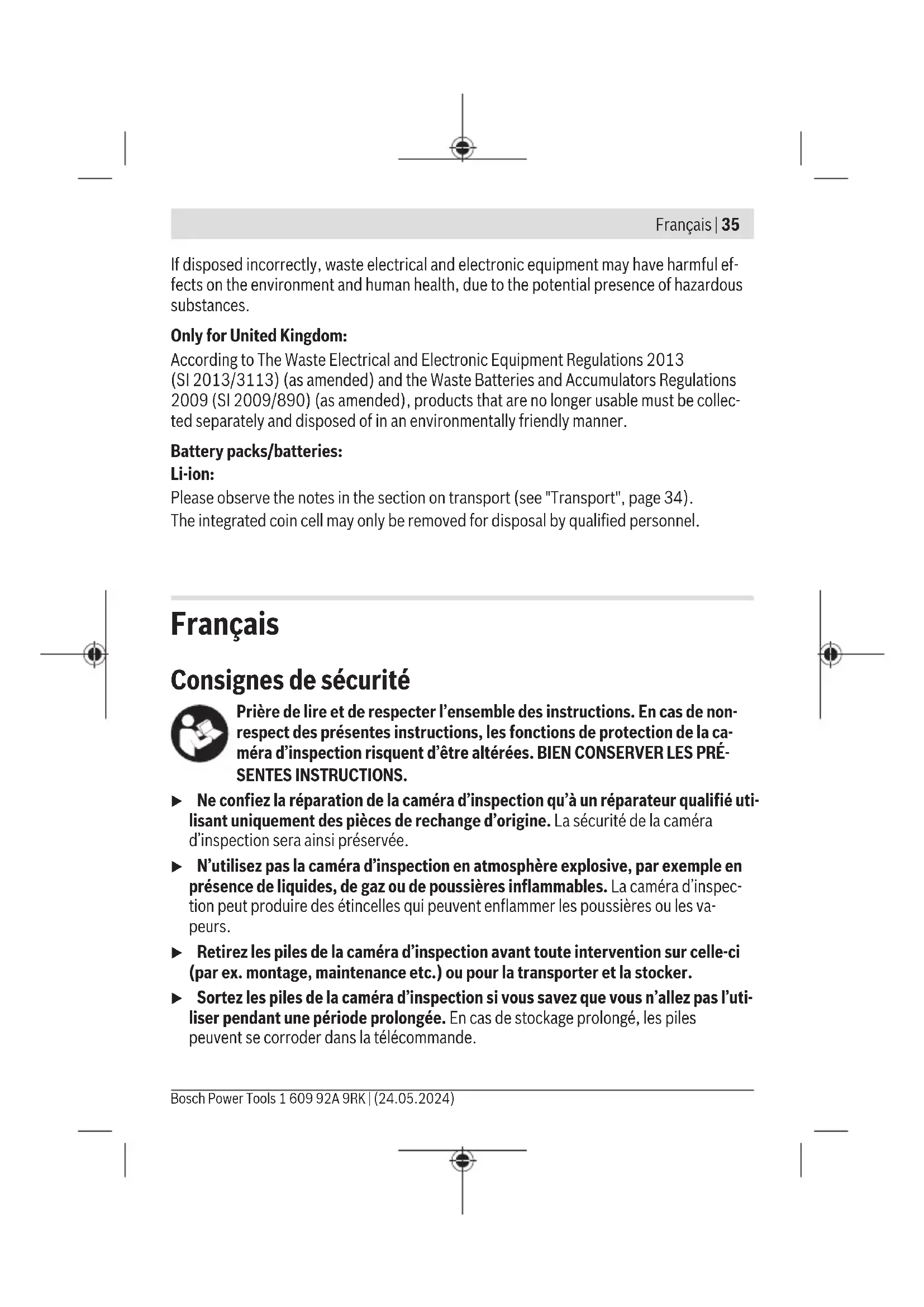

Consignes de sécurité

Prière de lire et de respecter l'ensemble des instructions. En cas de non-respect des présentes instructions, les fonctions de protection de la caméra d'inspection risquent d'être altérées. Bien conserver les présentes instructions.

Ne confiez la réparation de la caméra d'inspection qu'à un réparateur qualifié utilisant uniquement des pièces de rechange d'origine. La sécurité de la caméra d'inspection sera ainsi préservée. N'utilisez pas la caméra d'inspection en atmosphère explosive, par exemple en présence de liquides, de gaz ou de poussières inflammables. La caméra d'inspection peut produire des étincelles qui peuvent enflammer les poussières ou les vapeurs. Retirez les piles de la caméra d'inspection avant toute intervention sur celle-ci (par ex. montage, maintenance, etc.) ou pour la transporter et la stocker. Sortez les piles de la caméra d'inspection si vous savez que vous n'allez pas l'utiliser pendant une période prolongée. En cas de stockage prolongé, les piles peuvent se corroder dans la télécommande.

Ne dirigez pas le faisceau lumineux vers des personnes ou des animaux et ne regardez jamais directement dans le faisceau lumineux, même si vous vous trouvez à une assez grande distance de ce dernier. Avant d'utiliser la caméra d'inspection, contrôlez l'environnement de travail. Aucune partie de la caméra d'inspection ne doit entrer en contact avec des câbles électriques, des pièces en mouvement ou des substances chimiques. Coupez l'alimentation des câbles électriques qui se trouvent dans l'environnement de travail. Ces mesures de prévention permettent de réduire le risque d'explosion, de choc électrique et de dommages. Portez des équipements de protection individuelle tels que lunettes de protection, gants de protection ou masque respiratoire en présence de substances nocives dans la zone de travail. Des substances toxiques, infectieuses, caustiques ou nuisibles pour la santé d'une autre manière, peuvent se trouver sous forme solide, liquide ou gazeuse dans les canalisations d'eau usées ou dans des endroits similaires. Veillez à une propreté maximale si vous travaillez dans des milieux pouvant contenir des substances nocives. Ne mangez pas pendant que vous travaillez. Évitez tout contact avec les substances nocives ; après le travail, lavez-vous les mains à l'eau chaude savonneuse et toute autre partie du corps éventuellement entrée en contact avec les substances nocives. Cela réduit les risques pour la santé. N'utilisez pas la caméra d'inspection en ayant les pieds dans l'eau. Une utilisation dans l'eau augmente le risque d'un choc électrique. N'apportez aucune modification à la batterie et ne l'ouvrez pas. Risque de court-circuit. Si l'accu est endommagé ou utilisé de manière non conforme, des vapeurs peuvent s'échapper. L'accu peut brûler ou exploser. Ventilez le local et consultez un médecin en cas de malaise. Les vapeurs peuvent entraîner des irritations des voies respiratoires. En cas d'utilisation inappropriée ou de défectuosité de l'accu, du liquide inflammable peut suinter de l'accu. Évitez tout contact avec ce liquide. En cas de contact accidentel, rincez abondamment à l'eau. Si le liquide entre en contact avec les yeux, consultez en plus un médecin dans les plus brefs délais. Le liquide qui s'échappe de l'accu peut causer des irritations ou des brûlures. Les objets pointus comme un clou ou un tournevis et le fait d'exercer une force extérieure sur le boîtier risquent d'endommager l'accu. Il peut en résulter un court-circuit interne et l'accu risque de s'enflammer, de dégager des fumées, d'exploser ou de surchauffer. Lorsque l'accu n'est pas utilisé, le tenir à l'écart de tout objet métallique (trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille) sus-

ceptible de créer un court-circuit entre les contacts. Le court-circuitage des contacts d'un accu peut causer des brûlures ou causer un incendie.

N'utilisez l'accu qu'avec des produits du fabricant. Tout risque de surcharge dangereuse sera alors exclu. Ne chargez les accus qu'avec des chargeurs recommandés par le fabricant. Un chargeur conçu pour un type d'accu bien spécifique peut provoquer un incendie lorsqu'il est utilisé pour charger d'autres accus.

Conservez la batterie à l'abri de la chaleur, en la protégeant p. ex. de l'ensoleillement direct, du feu, de la saleté, de l'eau et de l'humidité. Il existe un risque d'explosion et de courts-circuits.

AVERTISSEMENT

Assurez-vous de ne jamais laisser la pile bouton à la portée des enfants. Les piles boutons sont dangereuses.

Les piles boutons ne doivent en aucun cas être ingérées ou introduites dans des ouvertures corporelles. En cas de suspicion d'ingestion d'une pile bouton ou d'introduction d'une pile dans une autre ouverture corporelle, consultez immédiatement un médecin. L'ingestion d'une pile bouton peut, au bout de seulement 2 heures, provoquer des brûlures graves et même entraîner la mort.

N'approchez pas les accessoires magnétiques de personnes porteuses d'implants chirurgicaux ou d'autres dispositifs médicaux (stimulateurs cardiaques, pompes à insuline, etc.). Les aimants des accessoires génèrent un champ magnétique susceptible d'altérer le fonctionnement des implants chirurgicaux et dispositifs médicaux.

N'approchez pas les accessoires magnétiques de supports de données magnétiques ou d'appareils sensibles aux champs magnétiques. Les aimants des accessoires peuvent provoquer des pertes de données irréversibles.

Description des prestations et du produit

Référez-vous aux illustrations qui se trouvent au début de la notice d'utilisation.

Utilisation conforme

La caméra d'inspection est conçue pour inspecter des endroits d'accès difficile ou sombres. Après montage des accessoires fournis sur la tête, la caméra est également appropriée pour déplacer ou récupérer de petits objets légers (par ex. de petites vis).

N'utilisez pas la caméra d'inspection dans le domaine médical. Elle n'est pas non plus conçue pour déboucher des tuyaux ou pour la pose et le tirage de câbles.

Éléments constitutifs

La numérotation des composants illustrés se réfère à la représentation de la caméra d'inspection sur les pages graphiques.

(1) Câble flexible de caméra (2) Tête de caméra (3) LED dans la tête de caméra (4) Optique de caméra (5) Écran (6) Touche Marche/Arrêt (7) Touche haut (8) Touche gauche (9) Touche centrale

(10) Touche bas (11) Touche droite (12) Touche photo (13) Boîtier de caméra (14) Accu (15) Adaptateur piles AA1 (16) Cache supérieur (17) Prise USB Type-C ^(b) (18) Câble USB Type-C (19) Logement (20) Corps de l'adaptateur piles (21) Patte de déverrouillage (22) Couvercle de l'adaptateur piles

(23) Prise électrique de la caméra (24) Blocage du câble de caméra (25) Aimant (26) Crochet (27) Miroir

a) Cet accessoire n'est pas fourni. b) USB Type-C® et USB-C® sont des marques déposées de l'USB Implementers Forum.

Affichages

(a) Fonction Affichage d'état Up Indication (b) Fonction Indication de direction Up Indication (c) Indicateur d'état de charge de l'accu/des piles

Caractéristiques techniques

Caméra d'inspection GIC 12V-4-23 C
Référence	3 601 B41 5..
Taille de l'écran " 4,3
Résolution d'écran px 800 × 480
Résolution caméra/fichiers imageA)B)	px 1 280 × 720
Format des captures d'écran.JPG
Nombre maxi d/images dans la mémoire interne 30
Champ de visionA)C)	° 75
Distance de mise au pointA)	mm 30-80
Intensité lumineuse maxi de la LED de tête de caméraA)D)	lx 200
Durée maximale d'immersion de la tête/du cable de la caméra dans du gazole, de l'huile moteur, de l'alcool éthylique, de l'essence, de l'AdBlue® et de l'eau salée (26,5 % de salinité)A)	min 30
Alimentation electrique
- Accu (Lithium-ion) 12 V
- Piles (alcalines au manganèse, avec adaptateur piles)	4 × 1,5 V LR6 (AA)

Caméra d'inspection GIC 12V-4-23 C

- Piles rechargeables (NiMH, avec adaptateur piles)		4 × 1,2 V HR6 (AA)
Alimentation de secours pour mémorisation de l'heure
- Pile bouton CR2450 (3 V, pile au li-thium)
- Durée de vie approx. des piles Années 3
Autonomie approx. E)
- avec accu (Lithium-ion) F)	h	8
- avec piles (alcalines au manganèse) h 3
- avec piles rechargeables (NiMH, 1,2 V) h 3,5
Poids G)	kg	0,37
Dimensions (longueur × largeur × hauteur) F)	mm	242 × 140 × 66
Diamètre de la tête de cameraA)	mm	8,3
Longueur du cable flexible A)	m	1,5
Plus petit rayon de courbure du cable flexible mm 25
Indice de protection de l'appareil portatif (sans ac-cu/adaptateur piles)		IP54
Indice de protection de la tête et du cable de caméraA)		IP67
Températures ambantes recommandées pour la charge	°C	0 ... +35
Températures ambantes autorisées pour l'utilisa-tion	°C	-10 ... +50
Températures ambantes autorisées pour le stockage	°C	-20 ... +50
Batteries recommandées GBA 12V...

Caméra d'inspection GIC 12V-4-23 C

Chargeurs recommandés GAL 12...

GAX 18...

A) avec câble de caméra GIC 4/5 Imager 8.3 mm / 1.5 m B) Résolution 800 × 480, lorsque l'image est agrandie ou affichée en noir et blanc C) Mesure sur la diagonale de l'image D) À une distance de 50 mm et dans un environnement ASFRE E) Avec affichage caméra, avec fonction Up Indication, luminosité d'affichage moyenne, LED caméra avec 50 % de luminosité F) Avec GBA 12V 2.0Ah G) Poids sans rechargeables/piles jetables/adaptateur piles/câble de caméra

Montage

Alimentation en énergie

La caméra d'inspection est conçue pour fonctionner avec un accu Lithium-Ion Bosch, des piles jetables ou des piles rechargeables NiMH du commerce.

L'indicateur d'état de charge (c) indique le niveau de charge de l'accu Li-ion, des piles ou des piles rechargeables NiMH.

Fonctionnement avec l'adaptateur piles (voir figure A)

Les piles ou piles rechargeables NiMH doivent être insérées dans l'adaptateur piles.

L'adaptateur piles est uniquement destiné à une utilisation sur les caméras d'inspection Bosch conçues à cet effet. Il n'est pas conçu pour être utilisé avec des outils électroportatifs.

Pour mettre en place les piles, logez le corps (20) de l'adaptateur piles dans le logement (19). Insérez les piles dans le corps comme représenté sur le couvercle (22).

Placez le couvercle au-dessus du corps et exercez une pression jusqu'à ce qu'il s'enclenche de manière audible et arrive au ras de la poignée de la caméra d'inspection.

Pour retirer les piles, pressez les pattes de déverrouillage (21) du couvercle (22) et sortez le couvercle. Sortez le corps (20) du logement (19).

Remplacez toujours toutes les piles en même temps. N'utilisez que des piles de la même marque avec la même capacité.

Sortez les piles ou les accus de la caméra d'inspection si vous savez que vous n'allez pas l'utiliser pendant une période prolongée. En cas de stockage prolongé, les piles peuvent se corroder dans la caméra d'inspection.

Fonctionnement avec accu (voir figure B)

N'utilisez que les chargeurs indiqués dans les caractéristiques techniques. Ces chargeurs sont les seuls à être adaptés à l'accu Lithium-ion de votre caméra d'inspection.

Remarque : Les dispositions internationales en vigueur pour le transport de marchandises obligent à livrer les accus Lithium-ion partiellement chargés. Pour que les accus soient pleinement performants, chargez-les complètement avant leur première utilisation.

Pour mettre en place l'accu (14) chargé, insérez-le dans le logement (19) jusqu'à ce qu'il s'enclenche de manière audible et arrive au ras de la poignée de la caméra d'inspection.

Pour extraire l'accu (14), pressez les pattes de déverrouillage (21) et sortez l'accu du logement (19). Ne forcez pas.

Indications pour une utilisation optimale de la batterie

Protégez l'accu de l'humidité et de l'eau.

Ne stockez l'accu que dans la plage de températures de -20 à 50 °C. Ne laissez par ex. pas l'accu dans une voiture en plein été.

Une baisse notable de l'autonomie de l'accu au fil des recharges effectuées indique que l'accu est arrivé en fin de vie et qu'il doit être remplacé.

Respectez les indications concernant l'élimination.

Montage du câble de caméra (voir figure C)

Pour pouvoir utiliser la caméra d'inspection, il faut monter le câble flexible (1) sur le boîtier de caméra (13).

Insérez le connecteur du câble de caméra (1) dans le bon sens dans la prise (23) jusqu'à ce qu'il s'enclenche.

Retrait du câble flexible de caméra (voir figure D)

Pour retirer le câble flexible (1), pressez des deux côtés le verrouillage (24) et débranchez le connecteur du boîtier de caméra (13).

Montage du miroir, de l'aimant ou du crochet (voir figure E)

Le miroir (27), le crochet (26) ou l'aimant (25) peuvent être montés sur la tête de caméra (2) en tant qu'accessoires.

Introduisez l'un des 3 accessoires jusqu'en butée sur la tête de caméra (2).

Remarque : L'aimant (25) et le crochet (26) ne sont conçus que pour déplacer et retirer de petits objets légers et mobiles. Une traction trop importante risque d'endommager la caméra d'inspection ou l'accessoire.

Utilisation

▷ Protégez l'appareil portatif et l'accu ou l'adaptateur piles de la lumière directe du soleil. Protégez l'accu ou l'adaptateur piles de l'humidité. Le câble de la caméra (1) et la tête de caméra (2) sont étanches s'ils sont correctement installés. L'appareil portatif (13) est protégé contre les projections d'eau. L'accu (14) et l'adaptateur piles ne sont cependant pas protégés contre l'eau ; au cas où ils entreraient en contact avec l'eau, il y a risque de choc électrique et de dommages. N'utilisez pas la caméra d'inspection quand l'optique de la tête de caméra (2) est embuée. Attendez jusqu'à ce que l'humidité se soit évaporée avant de mettre en marche la caméra d'inspection. La caméra d'inspection risque sinon d'être endommagée. Quand elle est allumée, la LED (3) risque de devenir chaude. Ne la touchez pas pour éviter toute brûlure. N'exposez pas la caméra d'inspection à des températures extrêmes ou à de fortes fluctuations de température. Ne la laissez pas, par exemple, trop longtemps dans une voiture. Si la caméra d'inspection est exposée à de fortes fluctuations de température, laissez-la revenir à la température ambiante avant de la remettre en marche.

Mise en marche

Mise en marche/arrêt

Pour mettre en marche la caméra d'inspection, appuyez sur la touche Marche/Arrêt (6) ou la touche centrale (9).

Remarque : Un message de défaut s'affiche quand la caméra est mise en marche sans que le câble flexible soit monté.

Pour éteindre la caméra d'inspection, appuyez à nouveau sur la touche Marche/Arrêt (6) jusqu'à ce que l'écran s'éteigne.

Si aucune touche de la caméra d'inspection n'est actionnée pendant un certain temps, cette dernière s'éteint automatiquement pour préserver l'accu ou les piles. Vous pouvez définir le délai de désactivation dans le menu principal.

Réglage de la luminosité de la LED de tête de caméra

Pour régler la LED, appuyez sur la touche gauche (8) ou la touche droite (11) jusqu'à ce que la luminosité souhaitée soit atteinte ou que la LED soit éteinte.

▷ Ne regardez pas directement la LED (3) et ne dirigez pas la LED vers d'autres personnes. La lumière émise peut éblouir les yeux.

Agrandir/réduire l'image sur l'écran (fonction zoom)

Pour régler le niveau de zoom de l'affichage, appuyez sur la touche haut (7) ou la touche bas (10) jusqu'à ce que le niveau de zoom souhaité soit atteint.

Menu principal

Pour accéder au

, appuyez sur la touche centrale (9).

Navigation dans le menu

• Pour parcourir un menu : appuyez sur la touche haut (7) ou la touche bas (10).
• Pour passer dans un sous-menu : appuyez sur la touche centrale (9) ou la touche flèche droite (11).
• Pour valider une option de menu sélectionnée : appuyez sur la touche centrale (9).
• Activer/désactiver une fonction avec un interrupteur virtuel : appuyez soit sur la touche centrale (9), soit sur la touche droite (11) ou gauche (8). Le réglage est alors aussi enregistré.
• Revenir au menu supérieur suivant : appuyez brièvement sur la touche Marche/Arrêt (6).
• Quitter le menu principal et revenir à l'affichage caméra : appuyez brièvement sur la touche Marche/Arrêt (6).

Options de menu

• : activez ou désactivez la fonction.

Lorsque la fonction Up Indication est activée, la flèche de l'indicateur de direction (b) montre où se trouve le « haut » dans l'image (voir figure F).

Remarque : la fonction n'est pas possible avec tous les câbles de caméra. La fonctionnalité est restreinte quand le miroir (27) est monté et/ou en cas d'orientation verticale du câble de caméra (1).

• : permet d'accéder aux photos prises.

Avec la touche bas (10) ou haut (7), sélectionnez les fichiers souhaités selon leur date.

Appuyez sur la touche droite (11) ou centrale (9) pour afficher un aperçu de la photo sélectionnée.

Appuyez sur la touche centrale (9) pour ouvrir le fichier sélectionné.

• Permet de régler la luminosité souhaitée pour l'écran.
• Permet d'activer ou de désactiver l'affichage en couleur pour l'écran (désactivé : affichage en noir et blanc).

• Permet de régler l'heure et la date pour la mémorisation des fichiers et le format de la date et de l'heure.

Remarque : si la date et l'heure ne sont plus enregistrées, cela signifie que la pile bouton intégrée est vide. Dans ce cas, adressez-vous à un centre de service après-vente Bosch.

• Permet de sélectionner la langue d'affichage.
• Permet de sélectionner la période après laquelle la caméra d'inspection s'éteint automatiquement si aucune touche n'est activée.
• Affiche des informations sur l'appareil de mesure, notamment la version du logiciel installée et les informations juridiques.
• Permet de réinitialiser tous les réglages des options de menu. Entraîne aussi l'effacement définitif de tous les fichiers mémorisés.

Enregistrer/transférer des enregistrements

Prendre une photo

Appuyez sur la touche photo (12) pour prendre une photo de l'écran actuel. Les photos sont stockées dans la mémoire interne de la caméra d'inspection et peuvent être transférées via USB Type-C®.

Transmission de données via l'interface USB Type-C

Pour la transmission via USB Type-C®, activez la caméra d'inspection. Ouvrez le cache de protection de la prise USB Type-C® (17). Reliez la prise USB Type-C® à votre PC avec le câble USB Type-C® (18).

Ouvrez sur votre PC l'explorateur de fichiers et sélectionnez le lecteur Bosch_GIC. Les fichiers enregistrés peuvent être copiés depuis la mémoire interne de la caméra d'inspection, déplacés vers votre PC ou effacés.

Après avoir terminé l'opération souhaitée, déconnectez le lecteur du PC normalement.

Remarque : avant de retirer le lecteur, déconnectez-le d'abord du système d'exploitation de votre PC en respectant la procédure d'éjection préconisée (fonction « retirer le périphérique en toute sécurité ») car la mémoire interne de la caméra d'inspection risque sinon d'être détériorée.

Retirez le câble USB Type-C (la caméra d'inspection s'éteint alors automatiquement). Refermez le cache de protection supérieur (16) pour protéger de la poussière et des projections d'eau.

Remarque : connectez la caméra d'inspection via la prise USB Type-C® uniquement à un PC. La caméra d'inspection risque d'être endommagée si elle est connectée à d'autres appareils.

Remarque : l'interface USB Type-C® ne sert qu'à la transmission de données, elle ne peut pas servir à recharger des accus ou d'autres appareils.

Instructions d'utilisation

Contrôlez l'environnement à inspecter et tenez compte surtout des obstacles ou des endroits dangereux.

Pliez le câble flexible (1) de manière à ce que la tête de caméra puisse facilement être introduite dans l'environnement à inspecter. Introduisez le câble flexible avec précaution.

Adaptez la luminosité de la LED (3) de manière à ce que l'image soit bien visible. Dans le cas d'objets fortement réfléchissants, réduisez la luminosité ou utilisez le réglage Contraste noir et blanc pour améliorer la qualité de l'image.

Au cas où les objets à inspecter manquent de netteté à l'affichage, réduisez ou augmentez la distance entre la tête de caméra (2) et l'objet.

Défauts - Causes et remèdes

Affichage de défaut sur l'écran	Cause Remède
(avertissement jaune)	Mémoire interne presque pleine	Effacez des fichiers de la mémoire interne.
(avertissement rouge)	Mémoire interne pleine	Effacez des fichiers de la mémoire interne.
	Erreur dans la mémoire interne	Redémarrez laamera d'inspection. Si le problème se poursuit, contactez un centre de service après-vente agrée Bosch.

Entretien et service après-vente

Nettoyage et entretien

Ne plongez jamais le boîtier de la caméra (13) dans l'eau ou dans d'autres liquides.

Veillez à maintenir la caméra d'inspection toujours propre. Nettoyez soigneusement la caméra d'inspection et tous les accessoires après une utilisation dans des milieux contenant des substances nocives.

Nettoyez l'appareil à l'aide d'un chiffon doux et humide. N'utilisez pas de détergents ou de solvants.

Nettoyez en particulier régulièrement l'optique (4) et veillez à ce qu'il n'y ait pas de peluches.

Remplacement de la pile bouton intégrée

Le remplacement de la pile bouton doit être effectué par Bosch ou par un centre de service après-vente agréé pour les outils électriques Bosch.

Attention : Remplacez toujours la pile bouton par une pile bouton du même type. Il y a sinon risque d'explosion. Retirez les piles boutons déchargées et éliminez-les en respectant la législation en vigueur. Les piles boutons déchargées peuvent se mettre à fuir et endommager le produit ou blesser des personnes.

Service après-vente et conseil utilisateurs

Notre service après-vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouvez des vues éclatées et des informations sur les pièces de rechange sur le site :

www.bosch-pt.com

L'équipe de conseil utilisateurs Bosch se tient à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.

Pour toute demande de renseignement ou toute commande de pièces de rechange, précisez impérativement la référence à 10 chiffres figurant sur l'étiquette signalétique du produit.

Maroc

Réparer un outil Bosch n'a jamais été aussi simple, et ce, en moins de 5 jours, grâce à SAV DIRECT, notre formulaire de retour en ligne que vous trouvez sur notre site internet www.bosch-pt.fr à la rubrique Services. Vous y trouvez également notre boutique de pièces détachées en ligne où vous pouvez passer directement vos commandes.

Vous êtes un utilisateur, contactez : Le Service Clientèle Bosch Outillage Electroportatif

Tél. : [phone] (Numéro non surtaxé au prix d'un appel local)

E-Mail : [e-mail]

48 | Français

Vous êtes un revendeur, contactez :

Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cedex

Tél. : [phone]

E-Mail : [e-mail]

Vous trouvez d'autres adresses du service après-vente sous :

Les batteries Lithium-ion recommandées sont soumises à la réglementation relative au transport de matières dangereuses. Pour le transport sur route par l'utilisateur, aucune autre mesure n'a besoin d'être prise.

Lors d'une expédition par un tiers (par ex. transport aérien ou entreprise de transport), des exigences spécifiques doivent être respectées concernant l'emballage et le marquage. Pour la préparation de l'envoi, faites-vous conseiller par un expert en transport de matières dangereuses.

N'expédiez que des accus dont le boîtier n'est pas endommagé. Recouvrez les contacts non protégés et emballez l'accu de manière à ce qu'il ne puisse pas se déplacer dans l'emballage. Veuillez également respecter les réglementations supplémentaires éventuellement en vigueur.

Élimination des déchets

Prière de rapporter la caméra d'inspection, les piles/accus, les accessoires et les emballages dans un centre de recyclage respectueux de l'environnement.

Ne jetez pas la caméra d'inspection et les accus/piles avec les ordures ménagères !

Seulement pour les pays de l'UE :

Conformément à la directive européenne 2012/19/UE, les caméras d'inspection hors d'usage, et conformément à la directive européenne 2006/66/CE, les accus/piles usagés ou défectueux doivent être éliminés séparément et être recyclés en respectant l'environnement.

En cas de non-respect des consignes d'élimination, les déchets d'équipements électriques et électroniques peuvent avoir un impact négatif sur l'environnement et la santé des personnes du fait des substances dangereuses qu'ils contiennent.

Accus/piles :

Li-Ion :

Veuillez respecter les indications se trouvant dans le chapitre Transport (voir « Transport », page 48).

La pile bouton intégrée ne doit être retirée que par une personne qualifiée pour sa mise au rebut.

Valable uniquement pour la France :

FR

Cet appareil, ses accessoires et sa batterie se recyclent

À déposer en magasin

À déposer en déchèterie

Points de collecte sur www.quefairedemesdechets.fr

• Déverrouillez ou désactivez la fonction.

Pour les batteries au lithium :

Remplacement de la pile bouton intégrée

Consignes de travail
