NÁVOD NA OBSLUHU GIC 12V-4-23 C Professional BOSCH

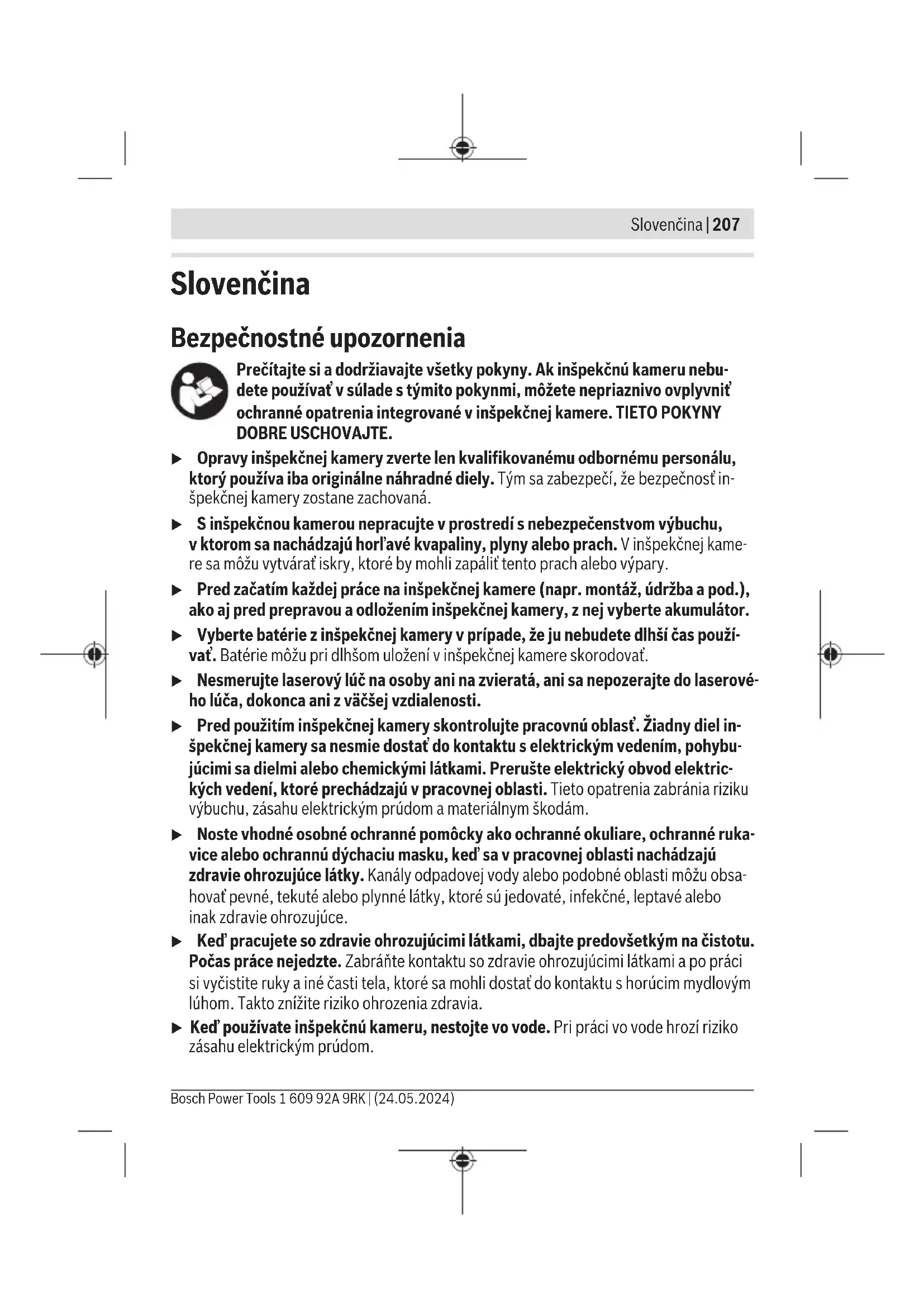

Toto príslušenstvo nepatrí do štandardného rozsahu dodávky. b) USBType‑C® aUSB‑C® sú ochranné známky USB Implementers Forum. Zobrazovacie prvky (a) Funkcia zobrazenia stavuUp Indication (b) Funkcia zobrazenia smeruUp Indication (c) Zobrazenie stavu nabitia akumulátora/batérií Technické údaje Digitálna inšpekčná kamera GIC 12V-4-23 C Vecné číslo 3601B415.. Veľkosť displeja " 4,3 Rozlíšenie displeja px 800×480 Rozlíšenie kamery/obrázkových súborov A)B) px 1280×720 1 609 92A 9RK | (24.05.2024) Bosch Power ToolsSlovenčina | 211 Digitálna inšpekčná kamera GIC 12V-4-23 C Formát snímky obrazovky JPG Max. počet obrázkov vinternej pamäti 30 Zorné pole A)C) ° 75 Vzdialenosť ohniska

mm 30−80 Max. svietivosť svetla na hlave kamery A)D) lx 200 Max. doba ponorenia hlavy kamery/kábla kamery do nafty, motorového oleja, etylalkoholu, benzínu, AdBlue® aslanej vody (26,5% obsah soli)

– sakumulátorom (lítiovo-iónový)

kg 0,37 Rozmery (dĺžkaךírka×výška)

IP67 Odporúčaná teplota okolia pri nabíjaní °C 0…+35 Bosch Power Tools 1 609 92A 9RK | (24.05.2024)212 | Slovenčina Digitálna inšpekčná kamera GIC 12V-4-23 C Povolená teplota okolia pri prevádzke °C –10…+50 Povolená teplota okolia pri skladovaní °C –20…+50 Odporúčané akumulátory GBA12V… Odporúčané nabíjačky GAL12… GAX18…

skáblom kamery GIC4/5 Imager 8.3mm/1.5m B) Rozlíšenie 800× 480, keď je obrázok na displeji zväčšený alebo je zobrazený čierno-bielo C) Merané cez uhlopriečku obrázka D) Pri 50mm vzdialenosti atmavom prostredí

So zobrazením kamery, sfunkciouUp Indication, stredný jas displeja, 50% jas svetla kamery F) SGBA12V2.0Ah G) Hmotnosť bez akumulátora/batérií/batériového adaptéra/kábla kamery Montáž Napájanie elektrickým prúdom Inšpekčnú kameru možno používať sBosch lítiovo-iónovým akumulátorom, sbežne predajnými batériami alebo sbežne predajnými NiMH akumulátormi. Zobrazenie stavu nabitia(c) na displeji zobrazuje stav nabitia lítiovo-iónového akumulá- tora, batérií alebo NiMH akumulátorov. Prevádzka sbatériovým adaptérom (pozriobrázokA) Batérie alebo NiMH akumulátory sa vložia do batériového adaptéra. u Adaptér na batérie je určený výlučne na používanie vinšpekčných kamerách Bosch, ktoré sú na to určené, anesmie sa používať selektrickým náradím. Pri vkladaní batérií alebo akumulátorov vsuňte puzdro(20) batériového adaptéra do priehradky(19). Batérie alebo akumulátory vložte do puzdra podľa vyobrazenia na uzat- váracom kryte(22). Nasaďte uzatvárací kryt na puzdro tak, aby citeľne zaskočil atesne priliehal na rukoväť inšpekčnej kamery. Batérie alebo akumulátory vyberiete tak, že stlačíte odisťovacie tlačidlá(21) uzatvára- cieho krytu(22) auzatvárací kryt vytiahnete. Vytiahnite puzdro(20) nachádzajúce sa vo vnútri priehradky(19). Vymieňajte vždy všetky batérie, resp. všetky akumulátorové články súčasne. Pri jednej výmene používajte len batérie jedného výrobcu avždy také, ktoré majú rovnakú kapaci- tu. 1 609 92A 9RK | (24.05.2024) Bosch Power ToolsSlovenčina | 213 u Batérie alebo akumulátory zinšpekčnej kamery vyberte vprípade, že ju nebu- dete dlhší čas používať. Batérie, resp. akumulátory môžu pri dlhšom uložení vin- špekčnej kamere skorodovať. Prevádzka sakumulátorom (pozriobrázokB) u Používajte len nabíjačky uvedené vtechnických údajoch. Len tieto nabíjačky sú vhodné pre lítium-iónové akumulátory, ktoré sa používajú vo vašej inšpekčnej kamere. Upozornenie: Lítiovo-iónové akumulátory sa na základe medzinárodných dopravných predpisov dodávajú čiastočne nabité. Aby ste zaručili plný výkon akumulátora, pred prvým použitím ho úplne nabite. Keď vkladáte nabitý akumulátor(14) zasuňte ho do priehradky(19) tak, aby citeľne za- skočil atesne priliehal krukoväti inšpekčnej kamery. Ak chcete akumulátor(14) vybrať, stlačte odisťovacie tlačidlá(21) aakumulátor vytiah- nite zpriehradky(19). Nepoužívajte pritom neprimeranú silu. Pokyny na optimálne zaobchádzanie sakumulátorom Chráňte akumulátor pred vlhkosťou avodou. Akumulátor skladujte iba pri teplote vrozsahu od –20°C do 50°C. Nenechávajte akumu- látor napríklad vlete položený vautomobile. Výrazne skrátená doba prevádzky akumulátora po nabití signalizuje, že akumulátor je opotrebovaný atreba ho vymeniť za nový. Dodržiavajte upozornenia týkajúce sa likvidácie. Montáž kábla kamery (pozriobrázokC) Pri prevádzke inšpekčnej kamery musí byť kábel kamery(1) namontovaný na ručnom náradí(13). Zasuňte zástrčku kábla kamery(1) vsprávnej polohe do prípojky kamery(23) tak, aby sa zaistila. Demontáž kábla kamery (pozriobrázokD) Pri odoberaní kábla kamery(1) stlačte aretáciu(24) navzájom ksebe avytiahnite zástrč- ku zručného náradia(13). Montáž zrkadla, magnetu alebo háka (pozriobrázokE) Zrkadlo(27), hák(26) alebo magnet(25) môžete namontovať na hlavu kamery(2) ako pomôcku. Zasuňte jednu z3pomôcok, ako je to znázornené na obrázku, až na doraz na hlavu kamery(2). Bosch Power Tools 1 609 92A 9RK | (24.05.2024)214 | Slovenčina Upozornenie: Magnet(25) ahák(26) sú vhodné iba na pohybovanie aodstraňovanie voľne ležiacich, malých aľahkých predmetov. Pri príliš silnom ťahaní sa môžu inšpekčná kamera alebo pomôcka poškodiť. Prevádzka u Ručné zariadenie aakumulátor alebo batériový adaptér chráňte pred priamym slnečným žiarením. Akumulátor alebo batériový adaptér chráňte pred vlhkosťou. Kábel kamery(1) ahlava kamery(2) sú pri správnej montáži vodotesné, ručné zariadenie(13) je chránené proti striekajúcej vode. Akumulátor(14) abatériový adaptér však nie sú chránené proti vode, pri kontakte svodou hrozí riziko zásahu elektrickým prúdom alebo riziko poškodenia. u Inšpekčnú kameru nepoužívajte, keď je šošovka na hlave kamery(2) zarosená. Inšpekčnú kameru zapnite až vtedy, keď sa vlhkosť odparí. Inšpekčná kamera by sa inak mohla poškodiť. u Zapnuté svetlo(3) sa môže počas prevádzky veľmi zohriať. Nedotýkajte sa svetla, aby ste sa nepopálili. u Inšpekčnú kameru nevystavujte extrémnym teplotám alebo teplotným výkyvom. Nenechávajte ju napríklad dlhší čas položenú vautomobile. Vprípade väčších teplot- ných výkyvov nechajte inšpekčnú kameru pred uvedením do prevádzky nadobudnúť bežnú teplotu. Uvedenie do prevádzky Zapnutie/vypnutie Inšpekčnú kameru zapnete stlačením tlačidla zapnutia/vypnutia(6) alebo stredného tlačidla(9). Upozornenie: Keď pri zapnutí nie je namontovaný kábel kamery, displej zobrazí chybové hlásenie. Inšpekčnú kameru vypnete podržaním tlačidla zapnutia/vypnutia(6) stlačeného dovte- dy, kým displej nezhasne. Ak sa nejaký čas na inšpekčnej kamere nestlačí žiadne tlačidlo, zdôvodu šetrenia akumu- látora alebo batérií sa automaticky vypne. Čas vypnutia môžete nastaviť vhlavnom menu. Regulácia svetla vhlave kamery Svetlo môžete regulovať stláčaním tlačidla vľavo(8) alebo tlačidla vpravo(11) dovtedy, kým nedosiahnete želaný jas alebo kým sa svetlo nevypne. u Nepozerajte priamo do svetla(3) anesmerujte svetlo na iné osoby. Svetlo osvetlenia môže oslepiť oči. 1 609 92A 9RK | (24.05.2024) Bosch Power ToolsSlovenčina | 215 Zväčšenie/zmenšenie obrazu na displeji (Zoom) Na nastavenie stupňa zväčšenia zobrazenia na displeji stláčajte tlačidlo hore(7) alebo tlačidlo dole(10) dovtedy, kým nedosiahnete želaný stupeň zväčšenia. Hlavné menu Na<Hlavné menu> sa dostanete stlačením stredného tlačidla(9). Navigovanie vmenu – Prechádzanie po menu: Stláčajte tlačidlo hore(7) alebo tlačidlo dole(10). – Prechod do rozšíreného menu: Stlačte stredné tlačidlo(9) alebo tlačidlo vpravo(11). – Potvrdenie zvolenej možnosti menu: Stlačte stredné tlačidlo(9). – Zapnutie/vypnutie funkcie pomocou virtuálneho prepínača : Stlačte stredné tlačidlo(9), tlačidlo vpravo(11) alebo tlačidlo vľavo(8). Nastavenie sa tým aj uloží. – Návrat na najbližšiu vyššiu úroveň menu: Krátko stlačte tlačidlo zapnutia/vypnutia(6). – Opustenie hlavného menu anávrat na zobrazenie kamery: Krátko stlačte tlačidlo za- pnutia/vypnutia(6). Možnosti menu – <Up Indication>: Zapnutie alebo vypnutie funkcie. Pri zapnutej funkciiUp Indication ukazuje šípka zobrazenia smeru(b), kde je na ob- rázku „hore“ (pozriobrázokF). Poznámka: Funkcia nie je možná so všetkými káblami kamery. Pri namontovanom zrkadle(27) a/alebo pri zvislom nasmerovaní kábla kamery(1) je funkcia obmedze- ná. – <Galéria>: Tu môžete vyvolať nasnímané fotografie. Pomocou tlačidla dole(10) alebo hore(7) vyberte želané súbory podľa ich dátumu. Stlačte tlačidlo vpravo(11) alebo stredné tlačidlo(9), ak chcete vyvolať náhľad zvolených fotografií. Na otvorenie zvoleného súboru stlačte stredné tlačidlo(9). – <Jas obrazovky>: Nastavte želaný jas pre displej. – <Farba>: Zapnite alebo vypnite farebné zobrazovanie pre displej (vyp: čierno-biele zobrazenie). – <Nastavenia zariadení>

• <Dátum& čas>: Nastavte dátum ačas pre ukladanie súborov azvoľte formát dátu- mu ačasu. Upozornenie: Ak sa už dátum ačas neukladajú, je zabudovaná gombíková batéria vybitá. Vtakom prípade kontaktujte autorizovaný zákaznícky servisBosch.

• <Jazyk>: Zvoľte jazyk používaný vzobrazeniach. Bosch Power Tools 1 609 92A 9RK | (24.05.2024)216 | Slovenčina
