GIC 12V-4-23 C Professional - өлшеу құралдары BOSCH - Тегін пайдаланушы нұсқаулығы

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GIC 12V-4-23 C Professional BOSCH

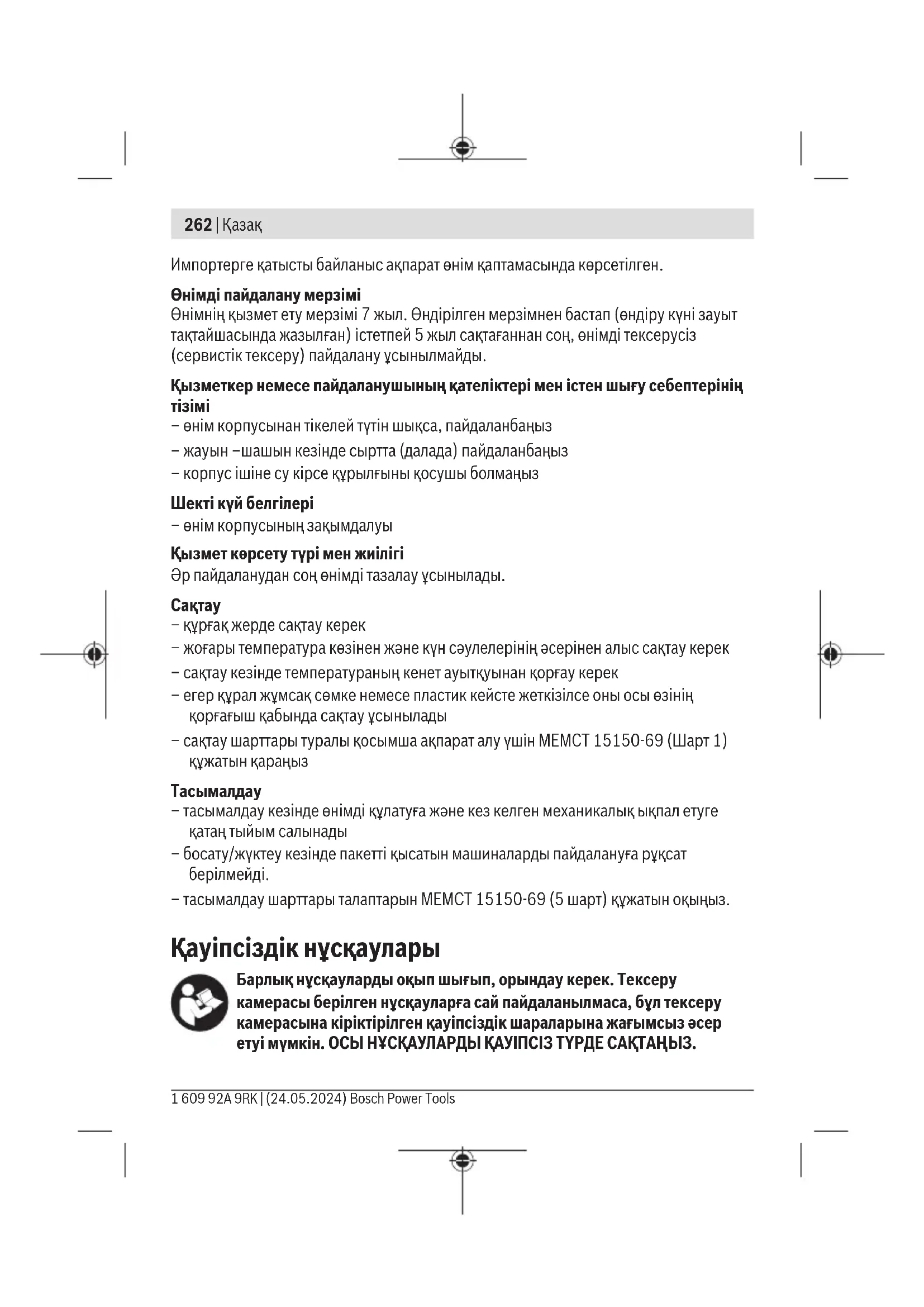

Еуразия экономикалық одағына (Кеден одағына) мүше мемлекеттер аумағында қолданылады Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жөніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін. Сəйкестікті растау жайлы ақпарат қосымшада бар. Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында жəне қосымшада көрсетілген. Өндірілген мерзімі Нұсқаулық мұқабасының соңғы бетінде және өнім корпусында көрсетілген. Bosch Power Tools 1 609 92A 9RK | (24.05.2024)262 | Қазақ Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген. Өнімді пайдалану мерзімі Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастап (өндіру күні зауыт тақтайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды. Қызметкер немесе пайдаланушының қателіктері мен істен шығу себептерінің

– өнім корпусынан тікелей түтін шықса, пайдаланбаңыз – жауын –шашын кезінде сыртта (далада) пайдаланбаңыз – корпус ішіне су кірсе құрылғыны қосушы болмаңыз Шекті күй белгілері – өнім корпусының зақымдалуы Қызмет көрсету түрі мен жиілігі Әр пайдаланудан соң өнімді тазалау ұсынылады.

– құрғақ жерде сақтау керек – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек – сақтау кезінде температураның кенет ауытқуынан қорғау керек – егер құрал жұмсақ сөмке немесе пластик кейсте жеткізілсе оны осы өзінің қорғағыш қабында сақтау ұсынылады – сақтау шарттары туралы қосымша ақпарат алу үшін МЕМСТ 15150-69 (Шарт 1) құжатын қараңыз

– тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады – босату/жүктеу кезінде пакетті қысатын машиналарды пайдалануға рұқсат берілмейді. – тасымалдау шарттары талаптарын МЕМСТ 15150-69 (5шарт) құжатын оқыңыз. Қауіпсіздік нұсқаулары Барлық нұсқауларды оқып шығып, орындау керек. Тексеру камерасы берілген нұсқауларға сай пайдаланылмаса, бұл тексеру камерасына кіріктірілген қауіпсіздік шараларына жағымсыз әсер етуі мүмкін. ОСЫ НҰСҚАУЛАРДЫ ҚАУІПСІЗ ТҮРДЕ САҚТАҢЫЗ. 1 609 92A 9RK | (24.05.2024) Bosch Power ToolsҚазақ | 263 u Тексеру камерасын тек білікті маманға және түпнұсқа қосалқы бөлшектермен жөндеуге рұқсат етіңіз. Осылайша тексеру камерасының қауіпсіздігі сақталады. u Тексеру камерасын жанғыш сұйықтықтар, газдар немесе шаң болатын жарылыс қаупі бар ортада пайдаланбаңыз. Тексеру камерасы ұшқын шығарып, шаңды немесе буды тұтандыруы мүмкін. u Тексеру камерасында кез келген жұмыстарды (мысалы, монтаждау, техникалық қызмет көрсету және т.б.) бастамай тұрып, сондай-ақ тексеру камерасын тасымалдау және сақтау кезінде оның ішінен аккумуляторды шығарып алыңыз. u Тексеру камерасын ұзақ уақыт пайдаланбайтын жағдайда ішінен батареяларды шығарып алыңыз. Тексеру камерасында ұзақ уақыт сақтауда жатқан батареяларды тот басуы мүмкін. u Жарық сәулесін адамдарға немесе жануарларға бағыттамаңыз және тіпті алыстан болсын жарық сәулесіне өзіңіз қарамаңыз. u Тексеру камерасын қолдану алдында жұмыс аймағын тексеріңіз. Тексеру камерасының ешбір бөлігіне электр сымдарын, жылжымалы бөліктерді немесе химиялық заттарды тигізуге болмайды. Жұмыс аймағында өткізілген электр сымдарының электр тізбегін үзіңіз. Мұндай шаралар жарылыс, ток соғу және мүлікке зақым келтіру қаупін азайтады. u Жұмыс аймағында денсаулыққа зиянды заттектер болғанда, қорғаныш көзілдірік, қорғаныш қолғап немесе респиратор сияқты жеке қорғаныс жабдығын киіп жүріңіз. Су ағызу каналдарында немесе ұқсас аймақтарда улы, жұқпалы, ащы немесе денсаулыққа басқа жолмен зиян келтіретін қатты, сұйық немесе газды заттектер бар болуы мүмкін. u Денсаулыққа зиянды заттектер орналасқан аймақтарда жұмыс істегенде тазалыққа айрықша назар аударыңыз. Жұмыс кезінде тамақ ішпеңіз. Денсаулыққа зиянды заттектерге тимеңіз және жұмыс істегеннен кейін қолыңызды және заттектермен жанасуы мүмкін басқа дене мүшелерін ыстық сілті ерітіндісімен тазалаңыз. Осылайша денсаулыққа зиян келтіру қаупі азаяды. u Тексеру камерасын пайдаланған кезде суда тұрмаңыз. Суда жұмыс істегенде, ток соғу қаупі туындайды. u Аккумуляторды өзгертпеңіз және ашпаңыз. Қысқа тұйықталу қаупі бар. u Аккумулятор зақымдалған немесе дұрыс пайдаланылмаған жағдайда, одан бу шығуы мүмкін. Аккумулятор жанып немесе жарылып қалуы мүмкін. Таза ауа ішке тартыңыз және шағымдар болса, дәрігердің көмегіне жүгініңіз. Бу тыныс алу жолдарын тітіркендіруі мүмкін. Bosch Power Tools 1 609 92A 9RK | (24.05.2024)264 | Қазақ u Аккумулятор дұрыс пайдаланылмаған немесе зақымдалған жағдайда, аккумулятордан сұйықтық ағуы мүмкін. Оған тимеңіз. Кездейсоқ теріге тигенде, сол жерді сумен шайыңыз. Сұйықтық көзге тисе, медициналық көмек алыңыз. Аккумулятордағы сұйықтық теріні тітіркендіруі немесе күйдіруі

u Шеге немесе бұрауыш сияқты ұшты заттар немесе сыртқы әсер арқылы аккумулулятор зақымдануы мүмкін. Бұл қысқа тұйықталуға алып келіп, аккумулятор жануы, түтін шығаруы, жарылуы немесе қызып кетуі мүмкін. u Пайдаланылмайтын аккумуляторды түйіспелерді тұйықтауы мүмкін қыстырғыштардан, тиындардан, кілттерден, шегелерден, винттерден және басқа ұсақ темір заттардан сақтаңыз. Аккумулятор түйіспелерінің арасындағы қысқа тұйықталу күйіктерге немесе өртке әкелуі мүмкін. u Бұл аккумуляторды тек қана осы өндіруші өнімдерінде пайдаланыңыз. Сол арқылы аккумуляторды қауіпті, артық жүктеуден сақтайсыз. u Аккумуляторлық батареяны тек өндіруші көрсеткен зарядтау құрылғысымен зарядтаңыз. Зарядтау құрылғысы белгілі бір аккумуляторлар түріне арналған, оны басқа аккумуляторларды зарядтау үшін пайдалану өрт қаупін тудырады. Аккумуляторды, жылудан, сондай-ақ, мысалы, үздіксіз күн жарығынан, оттан, кірден, судан және ылғалдан қорғаңыз. Жарылыс және қысқа тұйықталу қаупі туындайды.

Түймелі элемент балалардың қолына түспеуін қамтамасыз етіңіз. Түймелі элементтер қауіпті. u Түймелі элементтерді еш жағдайда жұтуға немесе денеге басқа жолдармен кіргізуге болмайды. Түймелі элемент жұтылған немесе денеге басқа жолмен кіріп кеткен жағдайда, дереу дәрігерге жолығыңыз. Түймелі элементтің жұтылуы 2 сағат ішінде іштей қатты күюге және өлімге әкелуі мүмкін. 1 609 92A 9RK | (24.05.2024) Bosch Power ToolsҚазақ | 265 Магниттік керек-жарақтарды имплантаттардың және кардиостимулятор немесе инсулин сорғысы сияқты басқа да медициналық құрылғылардың жанына қоймаңыз. Керек- жарақтардың магниттері имплантаттардың немесе медициналық құрылғылардың жұмысына әсер ететін өріс тудырады. u Магнитті аксессуарды магнитті дерек тасымалдаушылар мен магнитке сезімтал аспаптардан алыс ұстаңыз. Аксессуарлар магниттерінің әсері қалпына келтіруге болмайтын деректер жоғалуына алып келуі мүмкін. Өнім және қуат сипаттамасы Пайдалану нұсқаулығының алғы бөлігінің суреттерін ескеріңіз. Мақсаты бойынша пайдалану Сандық тексеру камерасы қол жеткізу қиын болатын немесе қараңғы аймақтарды тексеруге арналған. Оны, жеткізілім жиынтығындағы көмекші құралдарды камера бастиегіне монтаждағаннан кейін, кіші және жеңіл заттарды (мысалы, кіші бұрандаларды) жылжыту және алып тастау үшін пайдалануға да болады. Сандық тексеру камерасын медициналық мақсаттарда пайдалануға тыйым салынады. Сонымен қатар ол бітелген құбырларды тазалау немесе кабельдерді тарту үшін жарамайды. Көрсетілген компоненттер Көрсетілген компоненттердің нөмірлері графикалық беттердегі тексеру камерасының сипаттамасына негізделген. (1) Камера кабелі (2) Камера бастиегі (3) Камера бастиегіндегі шам (4) Камера объективі (5)

(6) Қосу/өшіру түймесі (7) Жоғары жылжыту түймесі (8) Солға жылжыту түймесі (9) Ортаңғы түйме (10) Төмен жылжыту түймесі (11) Оңға жылжыту түймесі Bosch Power Tools 1 609 92A 9RK | (24.05.2024)266 | Қазақ (12) Суретке түсіру түймесі (13) Қол құрылғысы (14) Аккумулятор

(15) AA1 батарея адаптері (16) Жоғарғы қаптама (17) USB Type‑C® ұясы

(20) Батарея адаптерінің қабы (21) Босату түймесі (22) Батарея адаптерінің жапқышы (23) Камера жалғағышы (24) Камера кабелінің бекіткіші (25)

Бұл керек-жарақ стандартты жеткізілім жиынтығына кірмейді. b) USBType‑C® және USB‑C® – USB Implementers Forum ұйымының сауда белгілері. Индикация элементтері (a) Функцияның күй индикаторыUp Indication (b) Функцияның бағыт индикаторыUp Indication (c) Аккумулятордың/батареялардың заряды деңгейінің индикаторы Техникалық мәліметтер Сандық тексеру камерасы GIC 12V-4-23 C Өнім нөмірі 3601B415.. Дисплей өлшемі " 4,3 Дисплей ажыратымдылығы пкс 800× 480 Камера/сурет файлдарының ажыратымдылығы A)B) пкс 1280×720 Скриншот пішімі JPG 1 609 92A 9RK | (24.05.2024) Bosch Power ToolsҚазақ | 267 Сандық тексеру камерасы GIC 12V-4-23 C Ішкі жадтағы суреттердің макс. саны 30

A)C) ° 75 Фокус арақашықтығы

мм 30−80 Камера бастиегіндегі шамның макс. жарық

A)D) лк 200 Камера бастиегін/кабелін дизельге, мотор майына, этил спиртіне, бензинге, AdBlue® ерітіндісіне және тұзды суға (тұз үлесі 26,5%) макс. батыру ұзақтығы

мин 30 Қуатпен жабдықтау – Аккумулятор (литий-иондық) 12В – батареялар (сілтілі марганец, батарея адаптері

4×1,5В LR6(AA) – аккумуляторлар (NiMH, батарея адаптерімен) 4×1,2В HR6(AA) Уақытты жадқа сақтауға арналған резервтік қуат көзі – Түймелі элемент CR2450 (3В, литий

– Батареяның қызмет ету мерзімі шам. Жыл 3 Жұмыс ұзақтығы шам.

– аккумулятормен (литий-иондық)

сағ 8 – батареялармен (сілтілі марганец) сағ 3 – аккумуляторлармен (NiMH, 1,2В) сағ 3,5

кг 0,37 Өлшемдері (ұзындығы×ені×биіктігі)

мм 242× 140× 66 Камера бастиегінің диаметрі

мм 8,3 Камера кабелінің ұзындығы

м 1,5 Камера кабелінің ең кіші бүгіліс радиусы мм 25 Қол құрылғысының қорғаныс дәрежесі (аккумуляторсыз/батарея адаптерінсіз) IP54 Камера бастиегі мен камера кабелінің қорғаныс

IP67 Bosch Power Tools 1 609 92A 9RK | (24.05.2024)268 | Қазақ Сандық тексеру камерасы GIC 12V-4-23 C Зарядтау кезіндегі ұсынылатын қоршаған орта температурасы °C 0…+35 Жұмыс істеп тұрған кездегі рұқсат етілген қоршаған орта температурасы °C –10…+50 Сақтау кезіндегі рұқсат етілген қоршаған орта температурасы °C –20…+50 Ұсынылатын аккумуляторлар GBA12V… Ұсынылатын зарядтағыш құрылғылар GAL12… GAX18…

камера кабелімен GIC4/5 Imager 8.3mm/1.5m B) Дисплейдегі сурет үлкейтілген немесе қара-ақ түспен көрсетілген кездегі 800× 480 ажыратымдылығы C) Сурет диагоналі арқылы өлшенген D) 50мм арақашықтықта және қараңғы ортада

Камера индикаторымен,Up Indication функциясымен, орташа дисплей жарықтығы, 50% жарықтыққа ие камера шамы F) GBA12V2.0Ah аккумуляторымен G) Аккумуляторларсыз/батареяларсыз/батарея адаптерінсіз/камера кабелінсіз салмағы

Қуатпен жабдықтау Тексеру камерасынBosch литий-иондық аккумуляторымен, стандартты батареялармен немесе стандартты NiMH аккумуляторларымен пайдалануға болады. Дисплейдегі заряд деңгейінің индикаторы(c) литий-иондық аккумулятордың, батареялардың немесе NiMH аккумуляторларының заряд деңгейін көрсетеді. Батарея адаптерімен жұмыс істеу (Aсуретінқараңыз) Батареялар немесе NiMH аккумуляторлары батарея адаптеріне салынады. u Батарея адаптері тек тиісті Bosch тексеру камераларында пайдалануға арналған және оны электр құралдарымен бірге пайдалануға болмайды. Батареяларды немесе аккумуляторларды салу үшін батарея адаптерінің қабын(20) науаға(19) кіргізіңіз. Батареяларды немесе аккумуляторларды, жапқыштағы(22) суретте көрсетілгендей, қап ішіне салыңыз. Жапқышты, ол сезілетіндей тіреліп, тексеру камерасының тұтқасымен жанасқанша, қап үстіне жылжытыңыз. 1 609 92A 9RK | (24.05.2024) Bosch Power ToolsҚазақ | 269 Батареяларды немесе аккумуляторларды шығару үшін жапқыштың(22) босату түймелерін(21) басып, жапқышты тартып шығарыңыз. Ішінде жатқан қапты(20) науадан(19) тартып шығарыңыз. Барлық батареялар немесе аккумуляторларды бірдей алмастырыңыз. Тек бір өңдірушінің және қуаты бірдей батареялар немесе аккумуляторларды пайдаланыңыз. u Тексеру камерасын ұзақ уақыт пайдаланбайтын жағдайда ішінен батареяларды немесе аккумуляторларды шығарып алыңыз. Тексеру камерасында ұзақ уақыт сақтауда жатқан батареяларды немесе аккумуляторларды тот басуы мүмкін. Аккумулятормен пайдалану (Bсуретінқараңыз) u Тек техникалық мәліметтерде келтірілген зарядтағыш құрылғыларды пайдаланыңыз. Тек қана осы зарядтағыш құрылғылар тексеру камераңызда қолданылатын литий-иондық аккумуляторлармен үйлеседі. Ескертпе: Литий-ионды батареялар халықаралық тасымалдау ережелеріне сәйкес ішінара зарядталған күйде жеткізіледі.Аккумулятордың толық қуатын пайдалану үшін оны алғаш рет пайдаланудан бұрын толық зарядтаңыз. Зарядталған аккумуляторды(14) енгізу үшін оны, ол сезілетіндей тіреліп, тексеру камерасының тұтқасымен жанасқанша, науаға(19) кіргізіңіз. Аккумуляторды(14) шығару үшін босату түймелерін(21) басып, аккумуляторды науадан(19) тартып шығарыңыз. Бұл ретте күш салмаңыз. Аккумуляторды оңтайлы пайдалану туралы нұсқаулар Аккумуляторды сұйықтықтардан және ылғалдан қорғаңыз. Аккумуляторды тек –20°C...50°C температура ауқымында сақтаңыз. Аккумуляторды жазда көлікте қалдырмаңыз. Пайдалану мерзімінің айтарлықтай қысқаруы аккумулятордың ескіргенін және ауыстыру керектігін білдіреді. Қоқыстарды қайта өңдеу туралы нұсқауларды орындаңыз. Камера кабелін монтаждау (Cсуретінқараңыз) Тексеру камерасын пайдалану үшін камера кабелін(1) қол құрылғысына(13) монтаждау керек. Камера кабелінің(1) ашасын камера жалғағышына(23) тірелгенше енгізіңіз. Bosch Power Tools 1 609 92A 9RK | (24.05.2024)270 | Қазақ Камера кабелін бөлшектеу (Dсуретінқараңыз) Камера кабелін(1) шығару үшін бекіткішті(24) қысып, ашаны қол құрылғысынан(13) тартып шығарыңыз. Айна, магнит немесе ілгекті орнату (Eсуретінқараңыз) Айнаны(27), ілгекті(26) немесе магнитті(25) көмекші құрал ретінде камера бастиегіне(2) монтаждауға болады. 3көмекші құралдың бірін, суретте көрсетілгендей, камера бастиегіне(2) тірелгенше енгізіңіз. Нұсқау: магнит(25) және ілгек(26) тек бос тұрған, кіші және жеңіл заттарды жылжыту немесе алып тастау үшін жарамды. Тарту күші тым қатты болғанда, тексеру камерасы немесе көмекші құрал зақымдалуы мүмкін.

u Қол құрылғысын және аккумуляторды немесе батарея адаптерін тікелей күн сәулесінен қорғаңыз. Аккумуляторды немесе батарея адаптерін ылғалдан қорғаңыз. Камера кабелі(1) және камера бастиегі(2) дұрыс монтаждалған күйде су өткізбейді, қол құрылғысы(13) шашыранды судан қорғалған. Алайда аккумулятор(14) және батарея адаптері судан қорғалмаған, оларға су тисе, ток соғу немесе зақым келтіру қаупі туындайды. u Камера бастиегіндегі(2) объектив буланған жағдайда, тексеру камерасын қолданбаңыз. Тексеру камерасын ылғал буға айналып кеткеннен кейін ғана қосыңыз. Кері жағдайда тексеру камерасы зақымдалуы мүмкін. u Қосылған шам(3) жұмыс барысында қызып кетуі мүмкін. Күйіп қалмау үшін шамға тимеңіз. u Тексеру камерасына айрықша температура немесе шұғыл температура өзгерістері әсер етпеуі тиіс. Оны, мысалы, автомобильде ұзақ уақытқа қалдырмаңыз. Үлкен температура өзгерістерінің жағдайында алдымен тексеру камерасын пайдаланбас бұрын оның температурасын қалпына келтіріңіз. Қолданысқа енгізу

Тексеру камерасын қосу үшін қосу/өшіру түймесін(6) немесе ортаңғы түймені(9)

Нұсқау: егер құрылғыны қосқан кезде камера кабелі монтаждалмаған болмаса, дисплейде қате туралы хабар көрсетіледі. 1 609 92A 9RK | (24.05.2024) Bosch Power ToolsҚазақ | 271 Тексеру камерасын өшіру үшін қосу/өшіру түймесін(6), дисплей сөнгенше

Біраз уақыт бойы тексеру камерасындағы ешқандай түйме басылмаған болса, ол аккумуляторлардың немесе батареялардың қуатын үнемдеу үшін автоматты түрде өшіп қалады. Өшіру уақытын басты мәзірде белгілеуге болады. Камера бастиегіндегі шамды реттеу Шамды реттеу үшін солға жылжыту(8) немесе оңға жылжыту(11) түймесін, қажетті жарықтыққа жеткенше немесе шам өшірілгенше баса беріңіз. u Шамға(3) тікелей қарамаңыз және шамды басқа адамдарға бағыттамаңыз. Шамның жарығы көзді шағылыстыруы мүмкін. Дисплейдегі кескінді үлкейту/кішірейту (масштабтау) Дисплей индикаторының үлкейту деңгейін реттеу үшін жоғары жылжыту(7) немесе төмен жылжыту(10) түймесін, қажетті үлкейту деңгейіне жеткенше баса беріңіз. Басты мәзір <Бас мәзір> ішіне кіру үшін ортаңғы түймені(9) басыңыз. Мәзір бойынша шарлау – Мәзір арқылы айналдырып өту: жоғары жылжыту(7) немесе төмен жылжыту(10) түймесін басыңыз. – Ішкі мәзірге ауысу: ортаңғы түймені(9) немесе оңға жылжыту түймесін(11)

– Таңдалған мәзір опциясын растау: ортаңғы түймені(9) басыңыз. – Функцияны виртуалды қосқыш арқылы қосу/өшіру: ортаңғы түймені(9), оңға жылжыту(11) немесе солға жылжыту(8) түймесін басыңыз. Бұл жағдайда реттеу де сақталады. – Келесі жоғарырақ мәзірге қайту: қосу/өшіру түймесін(6) қысқаша басыңыз. – Басты мәзірден шығу және камера индикаторына қайту: қосу/өшіру түймесін(6) қысқаша басыңыз. Мәзір опциялары – <Up Indication>: функцияны қосыңыз немесе өшіріңіз. Up Indication функциясы қосылып тұрған кезде, бағыт индикаторының(b) көрсеткісі кескіндегі "жоғарғы жақтың" қай жерде екенін көрсетеді (Fсуретін

Нұсқау: функция барлық камера кабельдерімен орындала бермейді. Айна(27) Bosch Power Tools 1 609 92A 9RK | (24.05.2024)272 | Қазақ монтаждалған және/немесе камера кабелі(1) тігінен тураланған жағдайда, функция шектеулі болады. – <Галерея>: осы жерде түсірілген фотосуреттерді шақыруға болады. Төмен жылжыту(10) немесе жоғары жылжыту(7) түймесі арқылы күндеріңіз бойынша қажетті файлдарды таңдаңыз. Таңдалған фотосуреттердің алдын ала көрінісін шақыру үшін оңға жылжыту түймесін(11) немесе ортаңғы түймені(9) басыңыз. Таңдалған файлды ашу үшін ортаңғы түймені(9) басыңыз. – <Экран жарықтығы>: дисплей үшін қажетті жарықтықты реттеп шығыңыз. – <Түсі>: дисплей үшін түрлі-түсті индикаторды қосыңыз немесе өшіріңіз (өшірулі: индикатор қара-ақ түсте). – <Құрылғы реттеулері>

• <Күні және уақыты>: файлдарды сақтау үшін күн мен уақытты реттеңіз және күн мен уақыт пішімін таңдаңыз. Нұсқау: күн мен уақыт әрі қарай сақталмаса, бұл кіріктірілген түймелі элемент зарядының таусылғанын білдіреді. Бұл жағдайда өкілетті Bosch қызмет көрсету орталығына жолығыңыз.

• <Тіл>: индикаторда пайдаланылатын тілді таңдаңыз.

• <Мынадан кейін өшіру:…>: ешбір түйме басылмаған кезде тексеру камерасы автоматты түрде өшірілетін уақыт аралығын таңдаңыз. – <Құрылғы туралы ақпарат>: осы жерде орнатылған бағдарламалық жасақтаманың нұсқасы және құқықтық ақпарат сияқты құрылғы туралы ақпарат орналасқан. – <Әдепкі реттеулер>: барлық мәзір опцияларын әдепкі күйге қайтаруға болады. Дәл сол уақытта сақталған барлық файлдар біржолата жойылады. Жазбаларды сақтау/тасымалдау Суретке түсіру Ағымдағы дисплей индикаторын суретке түсіру үшін суретке түсіру түймесін(12) басыңыз. Фотосуреттер тексеру камерасының ішкі жадында сақталады және оларды USBType‑C® арқылы тасымалдауға болады. Деректерді USBType-C® интерфейсі арқылы тасымалдау Деректерді USBType-C® арқылы тасымалдау үшін тексеру камерасын қосыңыз. USBType-C® ұясының(17) қақпағын ашыңыз. USBType-C® ұясын USBType-C® кабелі(18) арқылы дербес компьютерге жалғаңыз. 1 609 92A 9RK | (24.05.2024) Bosch Power ToolsҚазақ | 273 Дербес компьютеріңізде файл браузерін ашып, диск жетегінBosch_GIC таңдаңыз. Сақталған файлдарды тексеру камерасының ішкі жадынан көшіруге, дербес компьютеріңізге жылжытуға немесе жоюға болады. Қажетті әрекетті аяқтағаннан кейін диск жетегін әдеттегідей ажыратыңыз. Нұсқау: әрдайым алдымен диск жетегін дербес компьютердің операциялық жүйесінен ажыратыңыз (диск жетегін шығару), әйтпесе тексеру камерасының ішкі жады зақымдалуы мүмкін. USBType-C® кабелін шығарып алыңыз (тексеру камерасы автоматты түрде өшіп қалады). Шаңнан және шашыранды судан қорғау үшін жоғарғы қаптаманы(16)

Нұсқау: тексеру камерасын USBType-C® интерфейсі арқылы тек дербес компьютерге жалғаңыз. Басқа құрылғыларға жалғаған жағдайда, тексеру камерасы зақымдалуы мүмкін. Нұсқау: USB Type-C® интерфейсі тек деректерді тасымалдау үшін қолданылады, оның көмегімен аккумуляторларды немесе басқа құрылғыларды зарядтау мүмкін

Пайдалану бойынша нұсқаулар Тексерілетін қоршаған ортаны қарап шығып, әсіресе кедергілерге немесе қауіпті жерлерге назар аударыңыз. Камера кабелін(1), камера бастиегі тексерілетін ортаға бағытталатындай, бүктеңіз. Камера кабелін абайлап енгізіңіз. Камера шамының(3) жарықтығын, кескін жақсы анықталатындай, реттеңіз. Мысалы, қатты шағылысатын заттарды тексергенде, төменірек жарықта немесе қара-ақ контрасты реттеуінде жақсырақ кескін пайда болады. Егер тексеріліп жатқан заттардың айқындығы дұрыс болмаса, камера бастиегі(2) мен заттың аралығын ұзартыңыз немесе қысқартыңыз. Қателер – себептері және шешімдері Дисплейдегі

Себебі Шешімі (сары түсті

Ішкі жад толып қалды дерлік Файлдарды ішкі жадтан жойыңыз. Bosch Power Tools 1 609 92A 9RK | (24.05.2024)274 | Қазақ Дисплейдегі

Себебі Шешімі (қызыл түсті

Файлдарды ішкі жадтан жойыңыз. Ішкі жадтағы қате Тексеру камерасын қайта іске қосыңыз. Мәселе шешілмесе, өкілеттіBosch қызмет көрсету орталығына жолығыңыз. Техникалық күтім және қызмет Қызмет көрсету және тазалау Қол құрылғысын(13) суға немесе басқа сұйықтықтарға батырмаңыз. Тексеру камерасын әрдайым таза ұстаңыз. Денсаулыққа зиянды заттарды қамтитын аймақтарда жұмыс істегеннен кейін тексеру камерасы мен барлық көмекші құралдарды мұқият тазалап шығыңыз. Ластануларды суланған, жұмсақ шүберекпен сүртіңіз. Жуғыш заттарды немесе еріткіштерді пайдаланбаңыз. Әсіресе камера объективін(4) жүйелі түрде тазалап тұрыңыз және қылшықтарға назар аударыңыз. Кіріктірілген түймелі элементті алмастыру Түймелі элементті ауыстыру жұмысын Bosch компаниясы немесе Bosch электр құралдары бойынша өкілетті қызмет көрсету орталығы орындауы қажет. u Назар аударыңыз: түймелі элементті әрдайым бірдей түрдегі түймелі элементке ауыстырыңыз. Жарылыс қаупі бар. u Заряды қалмаған кіші батареяларды тиісті ретте алып тастап кәдеге жаратыңыз. Заряды қалмаған батареялар тығыз болмай қалып өнімді зақымдауы немесе адамдарды жарақаттауы мүмкін. Тұтынушыға қызмет көрсету және пайдалану кеңестері Қызмет көрсету орталығы өнімді жөндеу және оған техникалық қызмет көрсету, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер төмендегі мекенжай бойынша қолжетімді: www.bosch-pt.com 1 609 92A 9RK | (24.05.2024) Bosch Power ToolsҚазақ | 275 Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек-жарақтары туралы сұрақтарыңызға жауап береді. Сұрақтар қою және қосалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімнің фирмалық тақтайшасындағы 10 таңбалы өнім нөмірін беріңіз. Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек “Роберт Бош” фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкелінген өнімдерді пайдалану қауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Тұтынушыларға кеңес беру және шағымдарды қабылдау орталығы: “Роберт Бош” (Robert Bosch) ЖШС

Қазақстан Республикасы

Муратбаев к., 180 үй “Гермес” БО, 7 қабат Тел.: [phone] Факс: [phone] E-Mail: [e-mail] Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақпаратты Сіз: www.bosch-professional.kz ресми сайттан

Қызмет көрсету орталықтарының басқа да мекенжайларын мына жерден
